Коллектор для теплого пола своими руками: установка, сборка водяного агрегата

Самостоятельное проектирование и монтаж теплого пола – это ответственное мероприятие, требующее грамотного подхода. Всем тем, кто решил самостоятельно устанавливать коллектор для теплого пола своими руками очень важно принять во внимание абсолютно каждый нюанс и незначительную на первых взгляд мелочь, иначе в будущем эффективность и работоспособность всей обогревательной системы будет под большим вопросом.

Помимо того, что собственникам помещения необходимо заранее позаботиться о выборе материала труб и составлении схемы их расположения, очень важно сделать так чтобы теплоноситель равномерно распределялся по всей системе. Именно для этих целей и монтируется коллектор, основное назначение которого заключается в сохранении и поддержании заданного теплового баланса в системе.

Содержание

  1. Так что же такое коллектор?
  2. Наиболее популярные схемы коллекторов
  3. От чего зависит выбор коллектора
  4. Преимущества использования коллектора
  5. Монтажные работы
  6. Установка шкафа
  7. Установка и подключение

Так что же такое коллектор?

Учитывая тот факт, что для нормального функционирования всей системы водяного теплого пола необходимо заранее предусмотреть наличие сразу нескольких точек входа теплоносителя, рекомендуется изначально распланировать, как именно будет осуществляться его распределение по всей системе.

Как правило, сборка коллектора включает в себя две гребенки, через одну из них жидкость подается из системы отопления в трубы, смонтированные для теплого пола, а другая предназначена для объединения обратных потоков остывшего теплоносителя.

Наиболее популярные схемы коллекторов

Коллектор теплого пола – это один из ключевых узлов системы обогрева помещения. В техническом плане он представляет собой обособленную группу труб, собранных по определенной схеме, позволяющей производить объединение нескольких водяных потоков в один.

На практике чаще всего используют три варианта соединения труб:

  • Параллельная схема ветвей смешивания;
  • Последовательная схема;
  • Комбинированный тип соединения.

Как выбрать самую оптимальную из них? При использовании параллельной схемы подключения ветвей теплоносителя нередко происходит потеря части тепловой энергии. Ее использование обусловлено тем фактом, что она позволяет монтировать двухходовой клапан, добавляющий в схему удобный регулирующий элемент.

Извините, ничего не найдено.

Второй вариант обладает наиболее высокой производительностью, по сравнению со всеми остальными схемами.

Потребитель при использовании последовательной схемы в системе отопления дома получает возможность получить максимальное количество тепловой энергии.

В свою очередь установка комбинированной схемы соединения коллектора теплого пола позволяет не только быстро осуществить монтаж всей системы, но и сделать это самостоятельно, своими руками не прибегая к помощи специалистов.

От чего зависит выбор коллектора

Выбор наиболее подходящей модели оборудования данного типа зависит от используемой схемы монтажа теплого пола и месторасположения коллектора. Важно помнить, что конструкция коллектора включает в себя теплоносители, характеризующиеся различным уровнем нагрева, что делает данное оборудование крайне уязвимым элементом водяного теплого пола. Для его эффективной и полностью безопасной работы рекомендуется использовать узлы, выполненные из высококачественного материала, обладающего высочайшими прочностными характеристиками.

Современный материал коллектора – нержавеющая сталь.

Наиболее часто сам смеситель изготавливается из латуни, однако, в последнее время на рынке можно встретить модели из нержавеющей стали. Окончательная стоимость изделия будет зависеть от его комплектности. При желании собственник помещения может как выбрать совсем простые варианты, так и модели, оснащенные различными датчиками, сливными вентилями и узлами терморегулирования.

Не меньшее внимание необходимо уделить выбору всех остальных узлов отопительной системы – терморегулирующей аппаратуры и насоса, которые должны иметь высокое качество и абсолютную надежность. В том случае, если планируется осуществить монтаж нескольких контуров отопления, допускается установка на каждом из них собственного терморегулятора и датчиков расхода. Такой коллектор на теплый пол поставляется в комплекте с термозондом, отводным устройством и смесительным краном, их монтаж не представляет собой ничего сложного и при необходимости может осуществляться своими руками.

Циркуляционный насос – важный элемент системы.

При обслуживании одним коллектором нескольких контуров, длина одной петли не должна превышать 115-118 сантиметров. В том случае, если водяной теплый пол монтируется в небольшом по площади помещении, допускается использование коллектора, выполненного из пластика и обладающего простейшей системой регулировки температуры.

В последние годы в конструкцию коллекторов для теплого пола все чаще добавляют различные управляющие элементы, которые позволяют использовать их не только в качестве распределительной системы, но и в качестве полноценного пункта управления всей отопительной системы помещения. Самым простым вариантом станет использование схемы, предусматривающей в конструкции коллектора, помимо общей трубы еще и управляющие вентили.

Регулирующий вентиль коллектора.

Такие решения отлично подойдут для теплых полов с водяными контурами, имеющими разную величину. Решив установить подобный коллектор теплого пола, необходимо заранее предусмотреть возможность механической регулировки каждого запорного клапана, что позволяет получать на выходе наиболее приемлемые результаты.

Более эффективной схемой устройства станет конструкция, обеспечивающая автоматическое функционирование коллектора, работа которого будет изменяться в зависимости от текущих температурных показателей теплоносителя. Подобные устройства вы можете увидеть на иллюстративных фото в статье. Такие схемы могут включать в себя большое количество самых разных элементов.

Схема устройства.

Входная система подачи горячей воды предназначена для равномерного распределения жидкости внутри системы. Всем тем, кто планирует самостоятельно устанавливать коллектор для водяного теплого пола, специалисты рекомендуют монтировать каждый вход свой регулировочный клапан. Справиться с этой задачей сможет даже рядовой собственник жилья, который не привык делать, что-либо своими руками.

Обратный коллектор, в который будет поступать остывшая жидкость из труб системы обогрева пола.

Балансировочный расходометр, который будет выступать в качестве основного регулирующего механизма, обеспечивающего равномерное прохождение теплоносителя по всему водяному контуру.

Датчик температуры.

Выпускной клапан, предназначенный для аварийного спуска воздуха. Он незаменим при чрезмерном увеличении давления в трубах. Датчики температуры, позволяющие контролировать температуру воды в системе. Важно помнить, что максимальный нагрев воды, который допускается в трубах водяного теплого пола, составляет 55°С.

Циркулярный насос позволит повысить эффективность работы водяного теплого пола. Насос увеличивает скорость прохождения жидкости в системе и отвечает за смешивание теплого и холодного теплоносителя.

Каждый из описанных выше элементов очень важен для всей системы теплого водяного пола. Именно поэтому необходимо уделять как можно больше внимания их подбору и последующей установке.

Преимущества использования коллектора

Как показывает практика, использование коллектора в системе водяного теплого пола обладает целым рядом неоспоримых преимуществ, таких как:

  • Безопасность – конечный потребитель тепловой энергии полностью защищен от получения механических и термических травм;
  • Гигиеничность и экологичность – исключает возможность появления бактерий, плесени и грибков;
  • Долговечность и высочайшие эксплуатационные характеристики – при правильном монтаже коллектора и соблюдении всех основных правил о его выбору и установке система отопления верой и правдой служит на протяжении как минимум 50 лет;
  • Экономичность – возможность контроля за температурой в системе экономит до 50 процентов расхода тепловой энергии.

Нельзя не отметить, что самостоятельная установка и подключение коллектора водяного пола в принципе не должна вызвать вопросы даже у человека с минимальным набором теоретических и практических строительных навыков. Здесь главное четко следовать рекомендациям и инструкциям специалистов и правильно подобрать комплектность изделия.

Монтажные работы

Осуществляя самостоятельную сборку и устанавливая коллектор теплого пола своими руками очень важно правильно подобрать место, выбрать его помогут соответствующие видео инструкции.

Для безопасности всю конструкцию коллектора рекомендуют размещать в специальном защитном коробе, доступ к которому должен быть совершенно свободным.

Как правило, распределительный пункт, размещают в стенном пространстве на примерно одинаковом удалении от конечных линий, за счет обеспечивается поддержание заданного гидравлического режима во время функционирования системы.

Пример системы отопления дома с коллектором теплого пола.

В том случае, если выполнить это условия не представляется возможным по тем или иным техническим причинам, необходимо установить два коллектора, тепловая нагрузка между которыми будет распределяться равномерно.

Установка шкафа

Вполне ожидаемо, смесительно-распределительный пункт не обладает достаточной эстетичностью, в связи, с чем большинство собственников жилых помещений предпочитают прятать его в специальный шкаф, так же выполняющий и защитные функции. В принципе, такой шкаф можно смастерить и своими руками, а можно приобрести уже готовый, в котором будут предусмотрены все необходимые отверстия для выходных и входных трубопроводов. Монтаж таких шкафов не занимает много времени и требует минимум знаний и навыков. Внутрь защитного короба заводятся края подающей и возвратной трубы, на входных отверстиях которых устанавливаются специальные запорные клапаны.

Коллекторный шкаф с замком.

К поверхности стены шкаф крепится с помощью небольших отверстий в корпусе. В зависимости от типа конструкции варианты фиксации короба к вертикальной плоскости могут различаться некоторыми специфическими особенностями.

Установка и подключение

Для правильного осуществления монтажа коллекторов для теплого пола своими руками очень важно иметь хотя бы теоретические знания об устройстве отопительной системы дома. Как уже говорилось выше, вся конструкция системы представляет собой две линии труб, соединённых между собой. Одна линия предназначена для регулировки напора теплой жидкости, а другая предназначена для вывода уже остывшей воды из системы.

После выбора и приобретения коллектора, необходимо установить его в приготовленный заранее шкаф. Финальным и наиболее ответственным этапом работы станет подключение коллектора к общей отопительной системе. Для этого на каждую трубу в схеме теплого пола устанавливаются запорные вентили, которые позволяют в случае необходимости отключать обогрев помещения от общедомовой системы. Важно знать, что абсолютно все коллекторы теплого пола должны быть оснащены отсекающими и регулировочными клапанами, которые позволят полностью отключить водяной контур или вручную изменить объем потока теплоносителя.

схема, монтаж, устройство, водяного, как подключить, настройка, сборка, из полипрпиленна

Многие домашние мастера принимают решение о самостоятельном монтаже теплого пола. Одной из основных деталей такой системы является коллектор. Чтобы теплый пол эффективно и надежно работал, во время проведения монтажа системы, надо правильно установить все ее составляющие, в том числе и коллектор.

Назначение коллектора

Коллектор является одним из основных узлов, входящих в состав теплого пола, который обеспечивает подключение всех греющих контуров в единую систему. При подаче горячей воды от котла, ее температура может быть очень высокой, а это недопустимо для теплого пола, поэтому вместе с коллектором устанавливают смесительный узел, который обеспечивает температуру воды около 40-45 градусов.

[stextbox id=»2_znat»]Основная задача коллектора и элементов, которые на нем установлены – подготовка и подача воды заданной температуры в греющие контуры.[/stextbox]

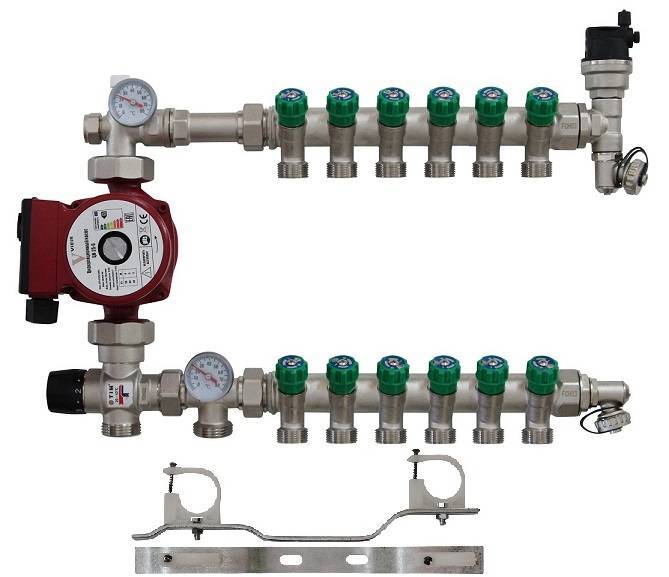

Коллектор представляет собой две горизонтальные трубки, которые подключаются к подающей и обратной магистрали. Изготовить их можно из полипропилена (спаяв нужные фитинги) либо использовать латунь, нержавеющую сталь.

На подающей трубке есть термостатические клапаны, а на обратке установлены датчики протока. При помощи термостатов можно регулировать температуру в каждом нагревательном контуре.

Датчики протока позволяют визуально контролировать протекающую по ним жидкость, и с их помощью проводится гидравлическая балансировка системы.

[stextbox id=»3_na_zam»]Если вы приобретаете дешевый коллектор для теплого пола, то в нем может не быть датчиков протока.[/stextbox]

Кроме описанных деталей, коллектор снабжается манометром и термометром, они позволяют контролировать температуру и давление в системе. Есть кран для спуска воздуха, элементы крепления к стене или к коллекторному шкафу. Часто производители продают полностью готовый комплект, где кроме коллектора, есть насос и двух или трехходовой клапан.

Устройство коллектора и схемы его подключения

Использование современного коллектора имеет ряд преимуществ и без указанного элемента, обеспечить эффективную и безопасную работу данного типа отопления нельзя:

  • безопасность, исключается возможность подачи очень горячей воды в систему;
  • возможность управлять температурой в каждом отдельном контуре, а установка терморегулятора и электропривода, позволяет автоматизировать этот процесс и корректировать температуру пола, в зависимости от погодных условий;
  • можно проводить регулировку температуры и в ручном режиме, но этот способ не стоит применять, если используется высокотемпературный источник подачи горячей воды;
  • есть возможность ограничить температуру, для этого на термостатической головке выставляют определенный уровень, выше которого вода в греющие контуры подаваться не будет.
Коллектор водяного теплого пола состоит из системы труб, которые собраны в определенном порядке, что позволяет объединять несколько водяных потоков в один.

Применяется несколько способов соединения труб:

  • параллельное;
  • последовательное;
  • смешанное.

Если используется параллельная система, то большая вероятность потери некоторого количества тепла, но этот вариант позволяет устанавливать двухходовой клапан, который является дополнительным элементом регулирования.

Наиболее производительной является последовательная система. Комбинированная система сочетает в себе преимущества двух предыдущих, ее монтаж проводится быстро и просто.

Назначение клапанов

Двухходовой клапан может пропускать воду только в одном направлении, но его пропускная способность низкая. Главным его преимуществом является плавная подача теплоносителя. Современные модели имеют сервопривод, что позволяет точно регулировать пропускное отверстие, делается это при помощи двигателя и датчика положения клапана.

[stextbox id=»2_znat»]Двухходовые клапаны имеют небольшую пропускную способность, поэтому их можно использовать в помещениях, площадь которых не превышает 200 м2.[/stextbox]

Трехходовой клапан может смешивать и разделять потоки воды, поэтому его еще называют смесительным. В нем есть три патрубка, по одному вода поступает от котла, по другому она подается в систему, а по третьему поступает обратка и она снова смешивается с горячей водой. Такие элементы устанавливают в автономных системах отопления на выходе из коллектора.

[stextbox id=»3_na_zam»]Во время эксплуатации теплого пола происходит засорение клапана и для удобства его замены, используют разъемную соединительную муфту.[/stextbox]

Самостоятельное проведение монтажа коллектора

Для выполнения работ по проведению монтажа, вам понадобится следующее:

  • коллектор со всеми необходимыми элементами;
  • коллекторный шкаф, если монтаж проводится не в котельной, а в помещении;
  • гаечные ключи;
  • отвертки;
  • подмотка с пастой.

Если вы приобрели коллектор, то провести сборку и монтаж  своими руками сможет любой домашний мастер. На трубках для подачи горячей воды и обратки уже установлены клапаны и датчики расхода, вам необходимо только соединить их вместе, так как обычно коллектор продается разделенный на несколько ответвлений.

После этого, трубки крепят на кронштейны, и теперь коллектор составляет единый узел. На следующем этапе сборки, устанавливают приборы контроля, заглушки и другие имеющиеся элементы.

[stextbox id=»1_wazhno»]Чтобы правильно собрать коллектор, следуйте инструкции, которая разработана производителем и обязательно входит в комплект указанного оборудования.[/stextbox]

После сборки, необходимо прикрепить коллектор к стене, и только после этого, можно устанавливать клапан и насос. Если их установить раньше, то при монтаже готового узла на стену, будут трудности.

Монтаж насоса и клапана проводится в соответствии с той схемой, которую вы выбрали, после чего они через магистрали подключаются к котлу, а греющие трубы подключаются к отводам. Если коллектор установлен не в котельной, а в жилом помещении, то лучше его монтаж проводить в коллекторный шкаф.

Во время монтажа, в тех случаях, когда это необходимо, обязательно используйте подмотку резьбы. Чтобы понять, когда это нужно, посмотрите на наличие уплотнительного кольца, если оно есть, то подмотка не проводится, в других случаях ее надо обязательно использовать.

Сначала проводится сборка без подмотки, проверяется, чтобы детали нормально стыковались между собой, потом все разбирают и проводят монтаж с подмоткой, а в накидные гайки обязательно вставляют резиновые прокладки.

[stextbox id=»2_znat»]Во время сборки коллектора обращайте вникание на расположение выходов: те, что предназначены для труб, направлены вниз, а воздухоотводчики направлены вверх.[/stextbox]

Советы специалистов

Чтобы правильно и качественно провести монтаж коллектора и произвести подключение к системе теплого пола, надо придерживаться следующих советов:

  • при выборе указанного оборудования, учитывайте размеры помещения, его назначение и свой бюджет;
  • для маленького помещения, достаточно простого и дешевого пластикового коллектора;
  • большую эффективность будет иметь оборудование, в состав которого входит циркуляционный насос, но и стоимость его больше;
  • коллекторный шкаф надо устанавливать так, чтобы он обеспечивал удобное подключение труб и не создавал дискомфорта в помещении;
  • лучше приобретать готовый коллекторный набор, в составе которого уже есть все необходимое оборудование;
  • если соединяемые элементы имеют различные диаметры, то надо использовать фитинги-переходники;
  • самым простым и дешевым будет коллектор из запорных клапанов, но он не имеет возможности настройки, а использование регулировочных клапанов, позволяет выставлять температуру в каждом отдельном контуре.
  • так как площади комнат разные, то происходит неравномерный их нагрев, и что бы настроить коллектора теплого пола, используются клапаны регулировки.

Вывод

Хотя сразу вам может показаться, что коллекторный узел имеет сложную конструкцию и его невозможно установить самостоятельного, но это не так. Покупая такое оборудование, обязательно изучайте инструкцию, следуя которой, вы сможете все монтажные работы выполнить своими руками.

Полезное видео

Монтаж теплого пола с коллектором на видео ниже:

Как построить солнечный водонагреватель – Новости Матери-Земли

Этот простой солнечный водонагреватель обеспечивает как горячее водоснабжение, так и обогрев помещений. Вы можете настроить размер и дизайн в соответствии с потребностями вашего дома. Вы найдете почти все материалы в местном магазине скобяных изделий или пиломатериалов, и для его сборки вам понадобятся только базовые столярные навыки и немного сантехнических ноу-хау. Удивительно, но стоимость этой самодельной системы составляет лишь одну восьмую от стоимости аналогичной коммерческой системы!

Как это работает

Система берет воду со дна резервуара для хранения солнечного тепла и перекачивает ее через коллектор, где она нагревается солнцем, а затем обратно в резервуар. Это продолжается до тех пор, пока на коллекторе есть солнце. Стандартный контроллер отслеживает температуру коллектора и бака и включает насос, только если коллектор горячее бака. Когда насос выключен, вода стекает из коллектора обратно в бак. Этот тип «дренажной» системы особенно удобен в холодном климате, потому что он предотвращает замерзание воды внутри коллекторов.

Вода предварительно нагревается за один проход через большой змеевик трубы PEX, погруженный в резервуар для хранения солнечной энергии. Затем подогретая вода поступает в ваш обычный резервуар для горячей воды. Эта простая однопроходная система работает хорошо, потому что змеевик из трубы PEX достаточно велик, чтобы удерживать достаточное количество предварительно нагретой воды прямо в змеевике, и имеет такую ​​большую площадь поверхности, что действует как хороший теплообменник после первоначальной горячей воды из катушка выдохлась. Вода в баке используется исключительно для хранения тепла — она не является частью системы питьевой воды.

Система подогрева пола перекачивает воду из верхней части резервуара через контуры теплого пола, а затем обратно на дно резервуара. Система управления отслеживает температуру в помещении и температуру бака и включает насос, только если в помещении холодно, а бак горячий. Система управления состоит из двух стандартных термостатов.

Ключевой особенностью этой конструкции является то, что резервуар для хранения не находится под давлением. Это дает вам большой объем хранения при низких затратах, а также устраняет необходимость в отдельном сливном баке и теплообменнике.

Моя цель при разработке этого солнечного водонагревателя и обогревателя состояла в том, чтобы создать конструкцию, которая была бы простой, недорогой, долговечной, надежной, не требующей особого обслуживания и максимально простой в сборке. За последние пять лет дизайн прошел через несколько версий с большим количеством отзывов от первых разработчиков, и я думаю, что вместе мы добились хорошего прогресса в достижении этих целей. Надеюсь, вы найдете это интересным и полезным проектом.

Сборка коллектора

Поглотитель начинается с набора вертикальных медных стояков, расположенных на расстоянии около 6 дюймов друг от друга. Я прикрепил окрашенные в черный цвет алюминиевые ребра к стоякам, чтобы поглощать солнечное излучение и передавать солнечное тепло в стояки. Ребра имеют канавки, чтобы плотно прилегать к трубам стояка для хорошего теплового соединения. Ребра амортизатора могут быть изготовлены из местного алюминиевого листа, или вы можете приобрести их уже с канавками и готовыми к защелкам на стояках. Одним из источников этих ребер является алюминий-солнечные поглотители.

Подъемные трубы соединяются с медными коллекторами сверху и снизу коллектора. Нижний коллектор забирает воду из бака и распределяет ее равномерно по стоякам, а верхний коллектор собирает нагретую воду из стояков для возврата в бак.

Подъемные трубы диаметром полдюйма соединяются с коллекторами диаметром три четверти дюйма с помощью медных Т-образных фитингов. Если вас немного пугает пайка, не делайте этого — с хорошей очисткой и флюсованием пайка станет проще простого.

Каркас коллектора изготовлен из обычного бруса 2 на 6, прикрепленного к стене дома с помощью шурупов. Каркас для всего коллектора монтируется как единое целое прямо на стене, что позволяет избежать работы по подключению нескольких коллекторов. Слой полиизоциануратной изоляции, размещенный у стены, отделяет поглотитель от сайдинга дома. Обязательно используйте жесткую изоляционную плиту полиизо. Если вы используете синюю, розовую или белую изоляционную плиту из полистирола, она расплавится — поверьте мне. Полиизо немного сложнее найти, но оно есть на большинстве складов пиломатериалов.

Одна из приятных особенностей сборки собственного коллектора заключается в том, что вы можете сделать его точно подходящего размера для имеющегося у вас места. В моем случае это дало мне примерно на 50 процентов больше площади, чем позволили бы коммерческие солнечные коллекторы стандартного размера.

Остекление коллектора выполнено из двустенного поликарбоната, который является тем же материалом, который используется для остекления большинства теплиц. Это привлекательный материал, с которым легко работать и который легко найти. Кроме того, двойное остекление снижает теплопотери от поглотителя и повышает эффективность коллектора, особенно в холодном климате. Окантовка остекления и заглушки изготовлены из «дерева» ПВХ, что снижает затраты на техническое обслуживание и имеет приятный внешний вид.

Так как это система с обратным сливом, все трубопроводы от бака-накопителя к коллектору должны иметь уклон в сторону бака, чтобы вода стекала при отключении насоса.

Резервуар для хранения воды

Один большой резервуар без давления хранит нагретую солнцем воду как для воды, так и для обогрева помещений. Резервуар представляет собой хорошо изолированный фанерный ящик, облицованный водонепроницаемым резиновым вкладышем EPDM (обычно используется для облицовки кровли или прудов).

Бак, который я построил для этого солнечного водонагревателя, вмещает 164 галлона воды. Фанера обрамлена тщательно разработанной рамой 2 на 4, которая выдерживает водные нагрузки. Этот тип танка был разработан еще в 1980-х годов, и он зарекомендовал себя как долгий срок службы и низкие эксплуатационные расходы. Футеровка из EPDM, вероятно, прослужит 15 лет (некоторые могут прослужить до 30 лет), после чего футеровку можно будет относительно легко заменить без замены всего бака.

После того, как корпус бака был построен, внутренняя часть облицована 2-дюймовой изоляцией из полиизоцианурата из жесткого пенопласта, а затем установлен цельный кусок футеровки из резины EPDM. Это завершается изолированной крышкой, также покрытой EPDM. Все сантехнические соединения с резервуаром находятся в верхней части резервуара, поэтому не требуется проникновение облицовки ниже ватерлинии. Я добавил второй слой изоляции снаружи бака, чтобы еще больше уменьшить потери тепла.

Вода для бытового потребления нагревается за один проход через погруженный в воду 300-футовый змеевик из PEX диаметром 1 дюйм. Змеевик из трубы PEX вмещает около 10 галлонов воды, которая всегда полностью нагревается до температуры резервуара. После того, как первоначальные 10 галлонов были израсходованы, змеевик PEX действует как теплообменник для нагрева холодной воды, проходящей через него. Хотя PEX не обладает высокой проводимостью и обычно не является лучшим выбором для теплообменника, большой змеевик имеет такую ​​большую площадь поверхности (90 квадратных футов), что на самом деле он отлично подходит для этой цели. Соединения бытовой воды со змеевиком PEX выполняются снаружи резервуара, поэтому питьевая вода проходит через резервуар одним непрерывным путем без фитингов внутри резервуара, что снижает вероятность утечек.

Теплый пол

Система водяного отопления пола состоит из петель полудюймовой трубы PEX, которые прикрепляются скобами к нижней части пола. Насос прокачивает горячую воду из верхней части солнечного бака через петли в полу и обратно в нижнюю часть бака. Здесь нет теплообменников, расширительных бачков или антифриза — только трубы и насос. Я использовал теплораспределительные пластины, чтобы более эффективно передавать тепло от PEX в пол, и поместил их под пол с подогревом, чтобы стимулировать восходящий путь тепла. Если водяной теплый пол в вашем доме невозможен, вы также можете использовать водяные плинтусные радиаторы.

Регулятор лучистого теплого пола состоит из двух термостатов, соединенных последовательно для включения питания циркуляционного насоса. Первый термостат измеряет температуру в помещении и включается, если температура в помещении ниже желаемой. Второй термостат измеряет температуру бака и срабатывает всякий раз, когда бак превышает установленную температуру. Когда оба термостата включены, он активирует насос, который направляет горячую воду из бака по напольным петлям.

Производительность и стоимость

Я предполагаю, что для большинства семей в большинстве мест эта система обеспечит почти 100 процентов их потребностей в нагреве воды для бытовых нужд (хотя эта эффективность может снизиться, если вы решите оптимизировать систему для отопления помещений). Рассчитать, сколько тепла он может производить, гораздо сложнее, потому что существует очень много переменных. На моем веб-сайте Build It Solar я рассказываю, как рассчитать эту цифру для отдельных домов. Коллектор площадью 100 квадратных футов в моей системе близок к минимальному размеру, который я бы порекомендовал для комбинированного отопления помещения и нагрева воды, и, хотя он обеспечит некоторое полезное отопление помещения и хороший нагрев воды для бытовых нужд, он не реально сократит ваши счета за отопление на крупная фракция. Для большего влияния на обогрев помещения, сделайте коллектор большего размера и соответственно увеличьте размер резервуара. В большинстве случаев это был бы практичный и экономичный вариант. Единственная причина, по которой коллектор в моей системе меньше, заключается в том, что мне не хватило места на стене.

Солнечный водонагреватель, показанный на фотографиях, стоит чуть больше 2000 долларов с солнечным коллектором площадью 100 квадратных футов. Удвоение размера коллектора, что значительно улучшит его эффективность обогрева помещений, приведет к увеличению стоимости примерно до 3000 долларов.

Срок окупаемости солнечной части нагрева воды в большинстве случаев составляет около трех лет (см. нашу таблицу с разбивкой затрат). Срок окупаемости отопления помещений оценить сложнее, но, вероятно, он несколько больше. Кроме того, в этот список не включены какие-либо скидки, которые могут еще больше снизить стоимость вашей системы.

Вы можете упростить систему, чтобы использовать только солнечный нагрев воды, уменьшив размер коллектора и резервуара и убрав компоненты лучистого обогрева пола. Фактически, эта система была создана на основе более ранней конструкции, предназначенной только для нагрева воды. Также было бы неплохо немного наклонить коллектор, чтобы улучшить его круглогодичную работу. Эти изменения могут сделать простую солнечную систему нагрева воды, которая стоит около 1000 долларов и обычно окупается менее чем за три года. Точно так же вы можете изменить систему, чтобы обеспечить только солнечное отопление, а не горячую воду для бытовых нужд.

Самодельные коллекторы можно заменить на коммерческие коллекторы. Это увеличивает стоимость системы, но также позволяет ей претендовать на федеральный налоговый кредит, который частично компенсирует увеличение стоимости.

Дополнительную информацию о том, как построить эту систему, можно найти на сайте Build It Solar. Если вы столкнетесь с трудностями или у вас есть предложения по дальнейшему улучшению, свяжитесь с автором по адресу [email protected].

Подробнее: Посмотрите, сколько стоит проект Гэри в Монтане, и определите, сколько он может стоить для вас, в Анализе затрат на солнечную систему нагрева воды своими руками.

Виниловые полы и системы подогрева пола

Совместим ли виниловый пол с системой подогрева пола?

Ответ ДА!
Во многих наших современных или отремонтированных домах есть полы с подогревом. Это приятный и экологичный способ согреть свой дом.
Теплые полы – это распространенная система отопления. Но совместим ли он со всеми возможными системами напольных покрытий, особенно с напольными покрытиями на виниловых рулонах?

Дело в том, что все виниловые напольные покрытия Beauflor ®  отлично подходят для использования в системах напольного отопления.
Единственным требованием является правильность монтажа системы отопления. Нижний пол должен быть ровным и гладким для укладки виниловых напольных покрытий.

Что нужно учитывать при укладке винилового пола на пол с подогревом?

Вы должны убедиться, что система отопления имеет автоматическое отключение, чтобы температура никогда не превышала 27°C. Это касается практически всех систем отопления, как водяных, так и электрических.
Потому что, когда система отопления контактирует с напольным покрытием и температура превышает 32°C, возникает опасность обесцвечивания.

Чтобы правильно уложить виниловый пол на систему подогрева пола, необходимо принять во внимание несколько моментов:

  • Подогрев пола должен быть выключен за 48 часов до и 48 часов после укладки винила. напольное покрытие.
    В течение этого периода следует предусмотреть альтернативный вид отопления для поддержания комнатной температуры в идеале на уровне 18°C ​​- 30°C.
  • После установки температуру теплого пола следует повышать постепенно, с шагом 5°C в день, до желаемого уровня.
  • Теплый пол никогда не следует устанавливать поверх существующего напольного покрытия. Любое существующее напольное покрытие должно быть удалено, а черновой пол должен быть подготовлен в соответствии со спецификациями производителя.
  • Термическое сопротивление винилового напольного покрытия влияет на выходную температуру напольного отопления. Для обеспечения оптимальной производительности следует выбирать виниловое напольное покрытие с тепловым сопротивлением ниже 0,10 м2 К/Вт.
    В противном случае температуру напольного отопления постоянно приходилось бы устанавливать слишком высокой, чтобы обеспечить достаточную теплопередачу.

Системы охлаждения пола и виниловые полы

Напротив, виниловые полы можно укладывать поверх систем охлаждения пола; однако температура охлаждающей воды никогда не должна быть ниже 18°C.
Температуры ниже этого значения приведут к образованию конденсата и могут повредить напольное покрытие.

Точно так же комнатные термостаты никогда не должны устанавливаться на температуру, которая более чем на 5°C ниже комнатной температуры.



В заключение

Все виниловые напольные покрытия Beauflor ® подходят для использования в системах напольного отопления при условии, что система отопления установлена ​​правильно.

Таким образом, если вы будете следовать приведенным выше рекомендациям, вы сможете легко уложить новый виниловый пол поверх системы подогрева пола, чтобы создать в доме тепло и уют.
Ведь что может быть приятнее, чем ходить дома босиком по приятному, мягкому и теплому на ощупь полу?

Воспользуйтесь всеми преимуществами наших виниловых полов в сочетании с подогревом пола в вашем доме.
Выбирая виниловый пол для кухни, ванной, гостиной или спальни, не имеет значения. Это всегда хорошая идея.
Потому что решения для виниловых напольных покрытий долговечны, теплы на ощупь, водостойки, устойчивы к пятнам, просты в уходе… все, что вам нужно для повседневного использования и комфорта.

Независимо от того, ищете ли вы деревенский дизайн, плитку, интерьер в современном стиле, бетонный вид или теплый деревянный дизайн.
Все наши дизайны и коллекции бесконечны, и наш винил — это ответ на интерьер вашей мечты. (И жизнь вашей мечты, поскольку вы не будете тратить время на чистку и уход, как в случае с другими системами напольных покрытий!)

Виниловые полы Cushion мягкие и теплые на ощупь, что делает их идеальным полом для ходьбы босиком. . Кроме того, они легко проводят тепло, а это значит, что они идеально подходят для полов с подогревом.





Как насчет установки?

Укладка наших виниловых полов — это детская игра, потому что они разработаны и изготовлены, чтобы облегчить вашу жизнь. Гибкие и доступные в различной ширине (от 2 до 5 метров), вы можете разрезать их с помощью простого универсального ножа. №
Эта практичная характеристика очень ценится, когда вы хотите легко и быстро изменить дизайн и внешний вид своего дома.

Вы можете клеить или укладывать наши полы по своему выбору, и ваш пол всегда будет выглядеть великолепно.

Итак, если вы ищете долговечный пол, который легко моется, бесшумный и удобный для ходьбы, виниловый пол — идеальный выбор для вашего дома. Вы можете установить виниловый пол в любом месте: на кухне, в ванной, гостиной, спальне или прихожей.
Beauflor ® имеет обширную коллекцию, поэтому вы обязательно найдете дизайн, который подойдет вашему стилю и вашему интерьеру. Благодаря своему бесшумному подслою винил очень хорошо поглощает звук, что также делает его идеальным для квартир или спален на верхних этажах.

Найдите свой идеальный рисунок, цвет и стиль, изучив наш поиск товаров или просмотрев наши многочисленные коллекции.

Нашли дизайн, который вам нравится, и хотите просмотреть его в своей комнате?
Перейдите к нашему инструменту Room Visualizer .
Просто как 1-2-3: вы фотографируете свою комнату с помощью смартфона или другого устройства, выбираете понравившийся дизайн винилового напольного покрытия и видите это в своей собственной комнате!





Почему выбирают виниловые полы Beauflor®?

Beauflor — один из ведущих мировых производителей виниловых напольных покрытий. Если вы ищете стильный дизайн, простоту установки и отличное соотношение цены и качества, наши красивые виниловые рулоны с подушками — это то, что вам нужно.

Мы в Beauflor® верим, что красивый пол создает сердце дома.
