Инфракрасный пленочный теплый пол под ламинат, паркет монтаж установка

Инфракрасный пленочный теплый пол, в отличие от отопительных аналогов, является наиболее подходящим материалом для укладки под легкие покрытия — ламинат, паркет, линолеум и ковролин. Это обусловлено равномерным нагревом карбоновой пленки, которая всей своей поверхностью равномерно излучает инфракрасные лучи дальнего спектра. Еще одно важное преимущество перед кабельными теплыми полами и другими системами отопления — это быстрый и легкий монтаж, с которым справится практически каждый. Также нельзя не отметить, что воздействие инфракрасного излучения полностью безвредное для организма человека. По ощущениям оно похоже на солнечное тепло.

Необходимые материалы для укладки пленочного пола под деревянные и легкие покрытия

Материалы, которые можно приобрести у нас:

• Пленка нагревательная карбоновая (инфракрасный пленочный обогреватель — ИПО).
• Соединительные клипсы (один коммутационный комплект включает 2 клипсы).
• Скотч на битумной основе 25 см (разрежьте на 6 кусков согласно инструкции).
• Терморегуляторы необходимой мощности с датчиком температуры.

Материалы, которые необходимо приобрести самостоятельно:

• Электрический провод, по схеме монтажа и с учетом максимальной нагрузки (медь, мин. сечением 1,5 мм2).
• Теплоизоляционный материал под нагреватель*
• Полиэтиленовая пленка толщиной от 0,1 мм (гидроизоляция).
• В некоторых случаях при больших мощностях могут понадобиться приобрести контакторы.

Необходимые инструменты:

Отвертка, пассатижи (или спец. инструмент для обжатия контактов), кусачки, электрический тестер, монтажный нож, ножницы, молоток и др.

* В качестве изоляционного материала можно применять:

• Универсальные утеплители для всех видов покрытий: пенополистирол экструдированный, техническая пробка, жидкая композитная система типа «Тезолат», «Керамоизол», «Корунд».
• Для легких покрытий (ламинат, линолеум): пенополиэтилен или Изолон ламинированный.
• Любой другой теплоизолятор, который может быть использован вместе с системами обогрева пола. ЗАПРЕЩАЕТСЯ!!! использование теплоизоляционных материалов с металлическим покрытием (алюминиевой фольгой).

Ограничение температуры деревянного пола

Комфортная температура на поверхности деревянного пола равна примерно 25-26°С. Производители деревянных покрытий ограничивают максимальную температуру поверхности пола на уровне 27°С. Так как датчик устанавливается под поверхностью, а не на ней, то в терморегуляторе рекомендуется устанавливать следующие ограничения:

Покрытие	Толщина, мм	Ограничение темп., макс. °С
Мягкое дерево, например сосна (0,12 Вт/м*К)	7	32
	15	35
	20	40
Твердое дерево, например дуб (0,17 Вт/м*К)	7	31
	15	34
	20	38

Скачать инструкцию по укладке пленочного теплого пола

---

Для помещений с плохой термоизоляцией пола интересен вопрос достижения в принципе комфортной температуры поверхности пола при использовании маломощного нагревателя — 80 Вт/м. кв.

Например, если пленка уложена в пол промежуточного этажа без теплоизолятора (т.е. снизу теплое помещение), то для деревянного покрытия толщиной 15 мм максимально возможное повышение температуры поверхности пола относительно воздуха и окружающих предметов составит 6°С.

То есть при средней температуре воздуха и предметов в комнате 20°С для пола промежуточного этажа без изолятора мощности 80-100 Вт/м2 будет достаточно, чтобы достичь комфортной температуры поверхности пола 26°С.

Если же в конструкции такого пола установлен теплоизолятор толщиной 2 см, то повышение температуры поверхности пола относительно воздуха составит максимум 8°С, что дает дополнительную экономию на нагрев.

---

Видео по монтажу инфракрасного теплого пола под ламинат, паркет и деревянные покрытия.

Все видеоматериалы представлены в ознакомительных целях.

При монтаже руководствуйтесь исключительно инструкцией по монтажу.

---

Примечания:

• Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
• Мы рекомендуем укладывать датчик под нагревательный элемент — под графитовую полосу.
• Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.

---

 Примечания:

• Монтаж аналогичен монтажу под ламинат
• Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
• Мы рекомендуем укладывать датчик под нагревательный элемент — под графитовую полосу.
• Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.
• Важно!  Если Вы укладываете экранирующую фольгу сверху — она должна быть достаточно прочной и обязательно заземляться.

---

Примечания:

• Если вы используете Изолон с отражателем — убедитесь что он не алюминиевый. Обратите внимание: можно использовать теплоизолирующую подложку без отражателя.
• Для проводов, датчика, клипс нужно вырезать в утеплителе канавки, так чтобы они утопились и не нагружались ламинатом.
• Важно! Если Вы укладываете экранирующую фольгу сверху — она должна быть достаточно прочной и обязательно заземляться.

---

Теплый пол на деревянный пол под линолеум: инструкция ?

Главная » Теплые полы » Теплый пол на деревянный пол под линолеум: технические особенности, монтаж своими руками, пошаговая инструкция

Стремление создать максимально благоприятные условия в жилых помещениях при минимальных затратах дорогих теплоносителей заставляет застройщиков выбирать самые современные технологии. Многие задаются вопросом: можно ли монтировать теплый пол на деревянный пол под линолеум? Можно ли самостоятельно выполнить укладку? Что для этого необходимо? На все эти вопросы ответим в нашей статье.

Теплый пол под линолеум на деревянный пол

Содержание статьи

• 1 Технические особенности теплых полов
• 2 Какие виды систем можно использовать под линолеум на деревянный пол
• 3 Виды теплого пола
  • 3. 1 Водяной
  • 3.2 Кабельный
  • 3.3 Термоматы
  • 3.4 Инфракрасный пленочный
• 4 Как выбирать линолеум
• 5 Пошаговая инструкция установки водяного теплого пола
  • 5.1 Подготовка основания и укладка контура
  • 5.2 Выравнивание основания под линолеум
• 6 Монтаж электрической системы
  • 6.1 Цены на линолеум «Таркетт»
  • 6.2 Видео — Теплый пол под линолеум на деревянный пол

Технические особенности теплых полов

По инженерному устройству это довольно сложные системы с несколькими слоями. Конкретный перечень работ и материалов зависит от характеристик основания и финишного покрытия. Что надо учитывать во время изготовления такой конструкции под линолеум на деревянный пол?

1. Несущие возможности деревянного пола. Конструкции настилаются на лаги, расчет сечения элементов которых часто делался без учета дополнительной нагрузки. В новых строениях деревянные перекрытия имеют достаточный запас прочности и без проблем держат системы для обогрева. Старые конструкции часто имеют критические значения вследствие естественного износа элементов или повреждения дерева гнилью. В случае возрастания нагрузки основание может не выдерживать и прогибаться, а последствия этого очень неприятные и требуют больших усилий для устранения.
   Балки пола должны иметь хороший запас прочности, чтобы выдерживать нагрузки от выравнивающих слоев, отопительного контура и финишного покрытия

2. Пиломатериалы дышат, постоянно увеличивают или уменьшают показатели относительной влажности в зависимости от условий эксплуатации. Для увеличения сроков эксплуатации деревянный пол должен иметь возможность избавляться от излишков влаги, а системы обогрева значительно ухудшают эффективность естественной вентиляции. Во время сооружения теплого пола нужно использовать комплекс специальных строительных мероприятий для обеспечения оптимального вентилирования деревянных конструкций.

   При обустройстве деревянного пола особое внимание нужно уделить обеспечению естественной вентиляции
3. Линолеум необходимо настилать только на ровные и твердые поверхности. Это значит, что системы обогрева должны закрываться. В этих целях применяются цементные стяжки, фанера или плиты ОСП. Конкретный материал следует выбирать после грамотного анализа технических параметров и фактического состояния деревянных конструкций пола. При этом необходимо добиваться снижения себестоимости и увеличения коэффициента полезного действия системы обогрева.

   Линолеум требует идеально ровного основания

Деревянные полы не считаются оптимальным основанием, но современные стройматериалы и технологии позволяют добиваться отличных результатов даже в таких неблагоприятных условиях.

Какие виды систем можно использовать под линолеум на деревянный пол

Окончательный выбор системы обогрева нужно делать с учетом всех индивидуальных особенностей основания и выбранных материалов. Для облечения принятия решения рекомендуется кратко ознакомиться с существующими в настоящее время вариантами обогрева и их техническими характеристиками.

Виды теплого пола

	Фото	Название	Рейтинг	Цена
#1		Инфракрасный пленочный	⭐ 99 / 100	Подробнее
#2		Термоматы	⭐ 98 / 100	Подробнее
#3		Кабельный	⭐ 97 / 100	Подробнее
#4		Водяной	⭐ 96 / 100	Подробнее

Водяной

Может затягиваться цементно-песчаной стяжкой, заливаться выравнивающими смесями, накрываться фанерой или плитами ОСП.

Первый вариант не рекомендуется из-за большого веса. Накрытие плитами понижает нагрузки на половые несущие элементы, но уменьшает эффективность системы – пиломатериалы плохо проводят тепловую энергию, значительная часть уходит на непродуктивный обогрев перекрытий. Водяная система считается морально устаревшей и применяется только в тех случаях, когда монтаж других систем по каким-либо причинам невозможен.

Водяной теплый пол

Плюсы

• равномерное распределение тепла;
• экономия потребления энергии;
• не сушит воздух в помещении.

Минусы

• трудоемкость монтажа;
• высокие первоначальные затраты;
• вероятность протечки и сложность ее устранения;
• нельзя устанавливать в квартирах.

Водяной теплый пол

Кабельный

В настоящее время применяется редко, хотя по всем техническим параметрам ничем не уступает более современным и дорогим системам. Основание под линолеум делается с использованием цементных стяжек или плит.

По стоимости доступен абсолютному большинству заказчиков.

Кабельный теплый пол

Плюсы

• доступная цена;
• долгий срок службы;
• установка и поддержание нужной температуры;
• легкий монтаж.

Минусы

• значительный расход электричества;
• сложность проведения ремонтных работ в случае поломок системы.

Кабельный теплый пол

Термоматы

Токопроводящие элементы меньшего диаметра, чем в кабельном варианте. Закрываются полиэтиленовой пленкой. Линолеум настилается на ровные твердые покрытия из фанеры или ОСП плит.

Термоматы

Плюсы

• равномерное распределение тепла;
• совместимость с системой отопления;
• небольшая толщина позволяет изгибать маты и отрезать их под размеры помещения.

Минусы

• не может являться единственным источником тепла.

Термоматы

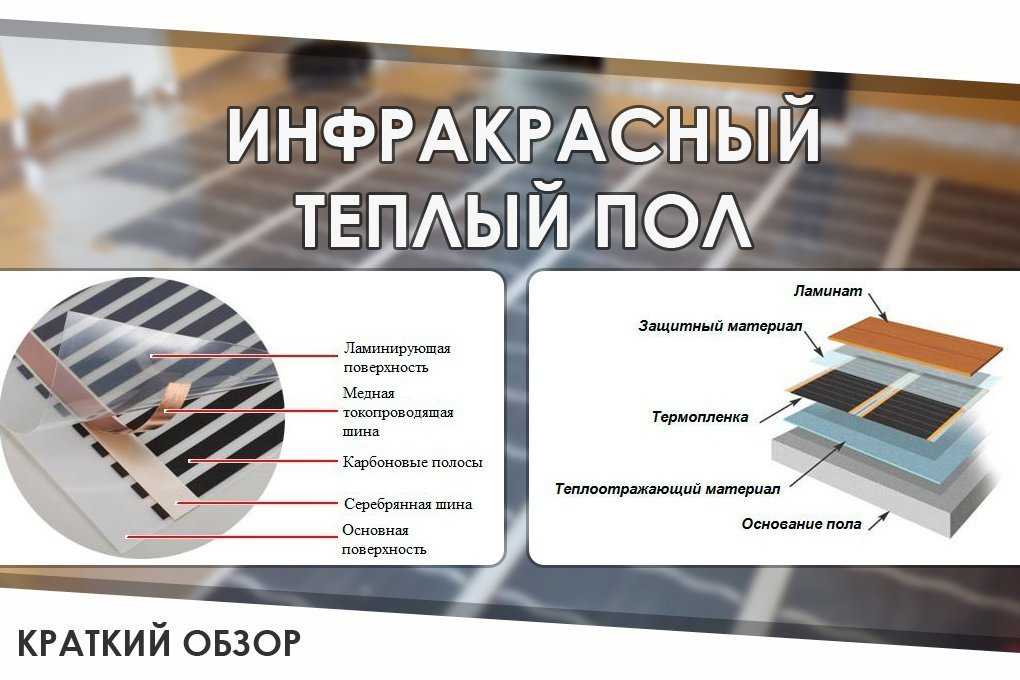

Инфракрасный пленочный

Наиболее современные системы, токопроводящие элементы из карбоновых соединений. По цене относятся к самому дорогому сегменту, могут использоваться под любыми покрытиями. Основание для линолеума делается из фанеры или других видов плит.

Инфракрасный теплый пол

Плюсы

• высокая скорость нагрева покрытия пола;
• благодаря ее гибкости, пленку можно устанавливать на основания любой формы;
• система продолжает работать даже в случае повреждения какого-то ее участка;
• пленка легко обрезается при необходимости;
• тонкость теплого пола позволяет его использовать в любых помещениях;
• долгий срок службы теплого пола.

Минусы

• высокая цена;
• большой расход электроэнергии.

Инфракрасный пленочный теплый пол

Мнение эксперта

Афанасьев Е.В.

Главный редактор проекта pol-exp.com Инженер.

Задать вопрос эксперту

Выбирать конкретный вариант надо после анализа существующих эксплуатационных характеристик помещения и наличия финансовых средств.

Для всех систем основание должно быть прочным и выдерживать дополнительные нагрузки. Перед установкой надо сделать ревизию состояния деревянных полов.

На основании результатов проверки принимается решение о монтаже подогрева на существующее покрытие, после предварительного ремонта или полной замены несущих узлов.

Как выбирать линолеум

Этому вопросу также следует уделять должное внимание – правильный выбор финишного покрытия оказывает влияние на эффективность полов с подогревом. Современная промышленность выпускает большое разнообразие различных видов линолеума, и каждый из них имеет свои показатели теплопроводности.

Таблица. Виды линолеума

Вид линолеума	Эксплуатационные показатели
ПВХ	Самый распространенный вид покрытия, относится к дешевому сегменту. Для теплых полов рекомендуется использовать материалы без утепленной основы, она уменьшает теплопроводность. Недостатки – при нагревании в воздух выделяются вредные химические соединения. Еще один минус – с ростом температуры заметно падает физическая прочность.
Коллоксилиновый (нитроцеллюлозный)	Очень тонкое покрытие, характеризуется высокими показателями теплопроводности. Недостатки – неудовлетворительная прочность, рекомендуется настилать в малопосещаемых помещениях.
Алкидный (глифталевый)	Новый материал, имеет отличные эксплуатационные характеристики. Для полов с подогревом считается оптимальным вариантом, санитарными организациями разрешен к применению без ограничений.
Релин (резиновый)	Покрытие изготавливается лишь для ограниченного использования в технических помещениях. Имеет низкую стоимость, легко укладывается, может компенсировать незначительные неровности на бетонных основаниях. Применять в жилых помещениях категорически запрещается.

Неправильный выбор линолеума может привести к таким негативным последствиям:

• меняется цвет лицевой поверхности, на ней появляются участки с различными оттенками;
• линолеум отслаивается из-за больших колебаний линейных размеров при нагревании/охлаждении;
• при нагреве в воздух выделяется увеличенное количество вредных химических соединений;
• заметно уменьшается физическая прочность материала.

Неправильно выбранный линолеум может вздуваться и отслаиваться при нагревании поверхности

Если вы выбрали оптимальную систему обогрева, марку линолеума и проверили состояние старого пола, то можно приступать к монтажу системы подогрева. Для примера рассмотрим два часто используемых варианта.

Важно. На каждом линолеуме есть рекомендация с максимально возможной температурой нагрева. На практике ее надо понижать минимум на 2°С. Причем показатели следует измерять в наиболее нагретых местах. Это значительное ограничение, всегда надо иметь его в виду.

Пошаговая инструкция установки водяного теплого пола

Перед началом монтажа проверяют состояние деревянного пола, особое внимание нужно обращать на лаги. Все деревянные полы должны иметь естественную вентиляцию, обязательно убедитесь в ее работоспособности. Дело в том, что после монтажа системы обогрева деревянные элементы пола смогут высыхать только по одной поверхности, что существенно замедляет процесс. При малейших отклонениях в эффективности естественной вентиляции подпольного пространства срок эксплуатации конструкции резко уменьшается.

Сначала нужно проверить состояние деревянного пола, при необходимости укрепить доски

Подготовка основания и укладка контура

Пол очистите от грязи и строительного мусора. Выравнивать поверхность и заделывать щели необязательно, обращайте внимание лишь на прочность несущих элементов конструкции.

Шаг 1. Расстелите на полу подкладку, можно пользоваться любой, но лучше покупать более дорогие фольгированные материалы. За счет этого удается несколько уменьшать тепловые потери и повышать КПД подогрева. Подкладка фиксируется степлером, стыки заклеиваются обыкновенным или специальным фольгированным скотчем.

Деревянное основание закрывают фольгированной подложкой

Практический совет. Если старый деревянный пол не имел никаких утеплителей, то их обязательно следует установить. Толщина плит не менее 10 см.

Шаг 2. Накройте подкладочный материал плитами. Рекомендуется пользоваться ЦСП (цементно-стружечные плиты), они не боятся влаги и имеют высокую прочность на изгиб. Если таких материалов нет, то можно применять и влагоустойчивые гипсокартонные плиты, но надо помнить, что это самый худший вариант. Гипсокартон обязательно нужно грунтовать, желательно операцию повторить два раза. Это должно увеличить сопротивляемость материала при прямом контакте с водой.

Сверху на подложку укладывают плиты ГВЛ, смещая стыки в шахматном порядке

Плиты укладываются в шахматном порядке, за счет этого повышается устойчивость поверхности. Крепятся по периметру и двум осям саморезами по дереву с шагом примерно 30–40 см.

Плиты обязательно прикручивают к основанию саморезами

Шаг 3. Сделайте разметку расположения шланга системы отопления. Расчет длины и расстояния между витками выполняется по формулам в зависимости от технических параметров и назначения помещения. Такие расчеты могут выполнять профессиональные теплотехники, при этом должны приниматься во внимание фактические потери тепла в каждой комнате.

На поверхности пола нужно сделать разметку под трубы водяного контура

Шаг 4. Закрепите на плитах специальные пластиковые элементы, в которые монтируется шланг. Они продаются в комплекте с системой подогрева.

Профильные маты для укладки теплого пола

Шаг 5. Приступайте к укладке отопительного шланга, не допускайте перекручивания и резких изгибов. Пластик крайне негативно реагирует на концентрацию напряжения, в местах перегибов обязательно появятся протечки.

Раскладывают шланг по разметке и фиксируют к плитам

После того как на поверхности пола уложены все контуры системы подогрева, можно начинать готовить поверхность под линолеум.

Выравнивание основания под линолеум

Как известно, линолеум требует максимально ровной и очень прочной поверхности, ведь это мягкий материал и не может держать механических нагрузок. Кроме того, он в точности копирует геометрию плоскости основания, если на ней будут углубления или бугорки, то все они станут заметными на лицевой поверхности. Для выравнивания рекомендуется пользоваться гипсовыми составами, по показателям физической прочности они полностью отвечают требованиям производителей систем подогрева. Еще один плюс – гипсовые смеси намного легче цементных, что немаловажно в ситуациях с деревянными полами в качестве несущих оснований.

Гипсовые смеси для пола

Раствор рекомендуется готовить в большой емкости, желательно, чтобы ее объема было достаточно для замеса целого мешка. Это не только значительно ускоряет процесс выравнивания пола, но и повышает качество работ. Почему? Мешок на части делится всегда на глаз, как результат, на практике никогда не удастся сделать полностью одинаковыми несколько замесов. На полу появляются участки с различными по пропорции составами, масса неоднородна по консистенции, что может стать причиной образования неровностей. Если вы готовите сразу мешок, то замерить точное количество воды не проблема, а масса мешка стандартная.

Емкость для замеса должна быть достаточно большой

Практический совет. Перед выравниванием рекомендуется по периметру комнаты сделать отмостку на высоту заливки. Она поможет контролировать процесс по высоте и не допустит растекания смеси за пределы системы подогрева. Отмостку можно изготовить из отрезков плит, общая высота должна быть примерно на 5 мм выше расположение шлангов.

Шаг 1. Приготовьте первую порцию выравнивающей смеси. Количество воды можно немного корректировать с учетом фактической вязкости раствора. Если консистенция отвечает требованиям, то запомните пропорции замеса и придерживайтесь их при приготовлении следующих порций раствора.

По инструкции готовят раствор

Шаг 2. Вылейте его на пол, путь масса растекается. Обратите внимание, как она себя ведет, хорошо ли растекается по горизонту. Если есть проблемы, то немного измените объем воды.

Готовую смесь выливают на пол

Работайте очень внимательно, смотрите под ноги – пластиковые зажимы легко ломаются, в случае повреждений придется прерывать заливку для ремонта. Это очень плохо, согласно рекомендованной технологии, наливной пол должен заливаться без перерывов, в противном случае заметно понижаются показатели прочности.

Шаг 3. Продолжайте работы до полной заливки поверхности, для выравнивания раствора можно использовать любые подручные инструменты с ровными поверхностями. Профессионалы рекомендуют немного постукивать по пластиковым трубам, таким способом удаляются воздушные карманы и лучше выравнивается плоскость пола.

Распределяют раствор по поверхности, чтобы не оставалось пустот

Гипс застывает примерно через шесть часов, и по истечении этого времени можно настилать линолеум. Желательно с этим не спешить, а полностью смонтировать систему подогрева, проверить ее работоспособность и отрегулировать параметры нагрева.

Когда выравнивающая стяжка полностью высохнет, можно стелить линолеум

Монтаж электрической системы

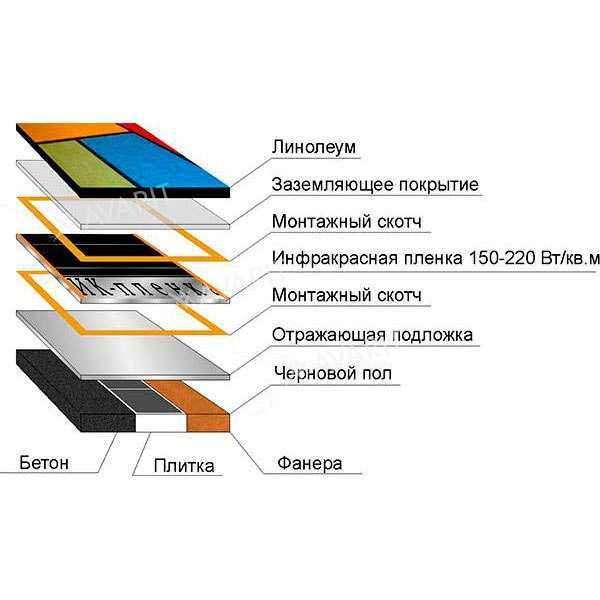

Для примера рассмотрим установку самой современной системы – инфракрасной. Модное и красивое название не означает, что обогрев помещения делается инфракрасными лучами. Воздух, как и в других системах, нагревается от теплого пола и поднимается вверх, его место занимает холодный. Этот процесс называется конвекцией, к инфракрасным лучам отношения не имеет.

Шаг 1. Выровняйте поверхность деревянного пола. В этих целях рекомендуется использовать фанеру, листы ОСП или цементно-волокнистые плиты. Если есть риски подтопления помещений, то лучше пользоваться цементными материалами, они не реагируют на влагу и могут эксплуатироваться в сложных условиях. В нашем случае полы в гостиной комнате, никаких трубопроводов нет, вероятность затопления отсутствует. Для таких условий можно использовать клееную фанеру, кроме выравнивания, она неплохо теплоизолирует поверхность. Листы фиксируются гвоздями или саморезами.

Деревянный пол выравнивают листами фанеры

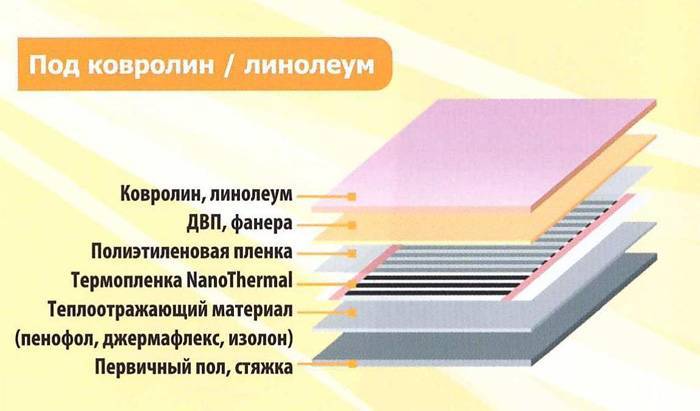

Шаг 2. Расстелите на фанере подкладочный слой. С его помощью удается немного уменьшить теплопроводность основания, что оказывает благоприятное влияние на эффективность системы подогрева. Подкладочный слой позволяет прятать места соединения пленок, датчики температуры и провода. За счет этого уменьшаются нагрузки на эти элементы и минимизируется вероятность их механического повреждения.

Поверх фанеры укладывают рулонную теплоизоляцию с фольгированным покрытием

Теплоизоляцию приклеивайте к фанере при помощи двустороннего скотча, во время монтажа системы подогрева она не должна смещаться.

Важно. Верхняя поверхность подкладки должна иметь лавсановое покрытие. Оно не проводит ток и исключает появление неприятных ситуаций во время пробоя токопроводящих дорожек.

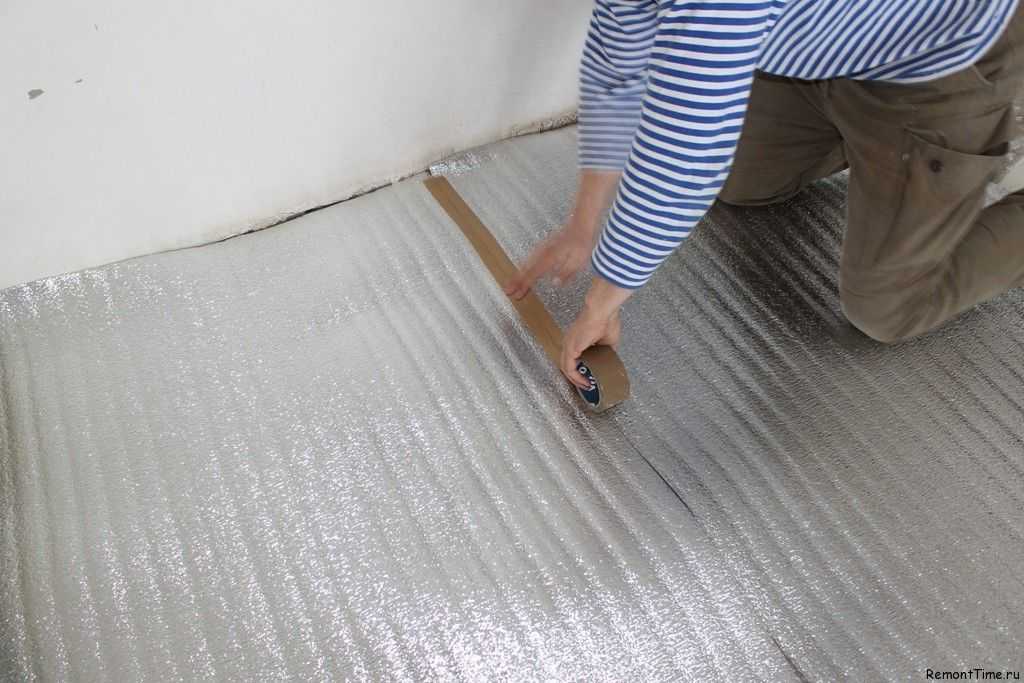

Шаг 3. После укладки аккуратно отрежьте излишки подкладки по периметру помещения. Стыки проклейте обыкновенным или специальным скотчем.

Аккуратно подрезают материал у стен и проклеивают стыки скотчем

Шаг 4. Сделайте разметку обогреваемой площади. Имейте в виду, что под тяжелыми и габаритными предметами системы устанавливать запрещено. Объясняется требование несколькими причинами.

1. Большой вес может повредить систему. Тем более если над ней располагается мебель на ножках – все усилия концентрируются в четырех точках и достигают внушительных значений.
2. Под предметами почти полностью отсутствует конвекция воздуха. Поверхность пола плохо охлаждается, системы обогрева перегреваются. Длительное функционирование при высоких температурах становится причиной преждевременного выхода элементов из строя.
3. Мебель нагревается выше критических значений, дерево пересыхает и трескается, лаковое покрытие отслаивается.

Выполняют разметку с учетом расположения габаритных предметов

Практический совет. Очень внимательно продумайте размещение тяжелой мебели в помещении. Имейте в виду, что после монтажа системы подогрева пола ее нельзя передвигать на новое место. Освободившиеся участки пола будут намного холоднее остальных, что негативно сказывается на комфортности пребывания в комнате.

Шаг 4. По отмеченным линиям расстелите подогревающую пленку, рулон на куски можно разрезать только по специальным пунктирным линиям. Это очень важное условие, всегда выполняйте его. В противном случае вы перережете токопроводящие дорожки.

По разметке раскладывают пленку с нагревательными элементами

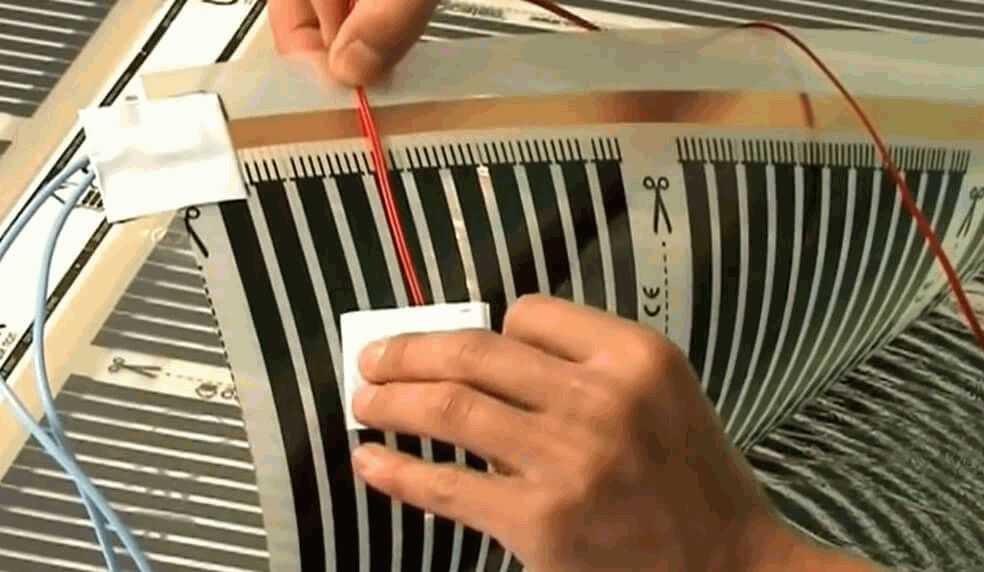

Шаг 5. Присоедините провода к инфракрасной пленке. Делается это специальными инструментами в несколько этапов.

1. Дыроколом проделайте отверстия на концах пленки. Старайтесь, чтобы они располагались посередине прямоугольника.

   Специальным инструментом делают в пленке отверстия

2. Вставьте в отверстия концевики с соединительными зажимными клеммами.

   В отверстия вставляют концевики

3. Специальным зажимом плотно зафиксируйте элементы.

   Осторожно зажимают клеммы

Проверьте прочность соединения. Концевики не должны шататься или поворачиваться.

Шаг 5. Кусочками специальной битумной изоляции заклейте токопроводящие элементы в местах отрезания. Эти точки надо надежно изолировать, на них есть напряжение.

Выполняют изоляцию токопроводящих элементов на срезах

Подключите и зажмите провода к каждому мату, все места подключений также необходимо заклеить битумной изоляцией. Не спешите, постоянно контролируйте надежность соединения. Помните, что делать непредвиденные ремонты системы обогрева очень долго, придется демонтировать не только линолеум, но и верхнюю плиту. Во время демонтажа часть материалов неизбежно повредится, их нужно будет полностью менять.

Подключают и тщательно обжимают провода

Шаг 6. Утопите соединения в подложку. Для чего это надо делать, мы выше уже рассказывали. Острым монтажным ножом подготовьте отверстия соответствующих размеров. Таким же способом утопите датчик температуры и токопроводящие кабели.

Соединения тоже изолируют и прячут в подложку, предварительно сделав в ней вырез

Практический совет. Чтобы провода не выпадали из прорезанных канавок, заклейте их скотчем.

Шаг 7. Установите терморегулятор и подключите к нему систему. Выполняйте инструкцию изготовителя, там дано подробное описание всех действий.

Укладывают датчик температуры и выполняют подключение к терморегулятору

Теперь осталось накрыть теплый пол фанерой или ОСП и сверху уложить подготовленный ранее линолеум.

Цены на линолеум «Таркетт»

линолеум таркетт

Видео — Теплый пол под линолеум на деревянный пол

Теплый пол под линолеум на деревянный пол – оптимальный метод ремонта старых покрытий по самым современным технологиям. Относительно небольшие финансовые вложения позволяют сделать помещения комфортными и красивыми, за счет экономии энергоносителей заметно уменьшить потери на содержание зданий в отапливаемый период. Какой клей лучше выбирать для настила линолеума можно прочитать на страницах нашего сайта.

Пленочный теплый пол под линолеум

Если вы не знаете, как правильно укладывать пленочный теплый пол под линолеум, то мы приведем пошаговую процедуру укладки пленки на подготовленную поверхность. Этот вариант системы электрообогрева чаще всего используется на кухне и в коридоре. Это связано с практичностью линолеума – его легко мыть и к тому же стоимость материала дешевле ламината и паркетной доски. Так что, не будем терять время и предоставим читателям «my.electricianexp» подробную инструкцию с видео-примером!

• Можно ли нагревать такое покрытие?
• Какой обогреватель лучше использовать
• Процедура установки

Можно ли нагревать такое покрытие?

Первое, о чем хотелось бы рассказать, можно ли укладывать электрический теплый пол под линолеум и какие требования к монтажу. Дело в том, что пленочное покрытие при нагревании может выделять вредные для организма человека токсины. Кроме того, со временем материал может дать усадку, в результате чего его внешний вид испортится. Ну и последний нюанс – этот вариант покрытия можно дополнительно утеплить, в результате чего система отопления будет совершенно неэффективной. Как видите, в выборе подходящего линолеума есть нюансы и сейчас мы расскажем, какой вид подходит для укладки электрического теплого пола.

Во-первых, материалы бывают натуральные и искусственные. Желательно отдать предпочтение первому варианту, ведь в этом случае при нагреве не будут выделяться вредные вещества. Во-вторых, производители указывают на упаковке пригодность/непригодность использования изделий для системы электрического теплого пола. Вы понимаете, что нужно выбирать товары с соответствующей маркировкой. Ну, и в-третьих, многослойный линолеум ПВХ, который мы рекомендуем купить своими руками для устройства пленочного теплого пола, лучше всего зарекомендовал себя по надежности, прочности и теплоотдаче.

Еще один важный нюанс заключается в том, что существует максимально допустимая температура нагрева линолеума. Электрический теплый пол не должен нагревать более 30 ^о С, что оговаривается даже правилами СНиП. Если проигнорировать этот момент, материал может начать плавиться, появятся потемневшие следы и, кроме того, возрастет вероятность воспламенения покрытия.

Какой утеплитель лучше использовать

Мы уже рассмотрели виды электрических теплых полов, которые могут быть представлены термопушкой, инфракрасной пленкой или нагревательным кабелем. Для прокладки системы отопления подходят все три варианта, но лучше всего использовать инфракрасное пленочное покрытие.

Это обусловлено следующими преимуществами материала:

• При монтаже можно обойтись без стяжки, что сэкономит время, деньги и самое главное — высоту потолка.
• Ввод в эксплуатацию инфракрасной системы можно осуществить в течение 1-2 дней после установки. При этом стяжка застывает около 4 недель.
• Пленочный теплый пол под линолеум легко монтируется своими руками, причем сделать это можно даже после капитального ремонта, так как данный вид работ является «чистым».

Как видите, преимущество этой версии системы говорит само за себя, поэтому рекомендуем использовать ее дома. Единственный минус – инфракрасное покрытие боится воды, поэтому его запрещено укладывать во влажных помещениях. Кроме того, линолеум сам начинает гнить во влажной среде, что сразу же отсекает его использование в санузле, бане, сырых помещениях.

Порядок монтажа

Итак, вашему вниманию порядок укладки пленочного теплого пола под линолеум своими руками:

1. Произвести расчет системы отопления, чтобы правильно подобрать мощность инфракрасной пленки и ее размер в соответствии с полезной площадью помещения.
2. Подготовьте поверхность – удалите старое покрытие и, если пол неровный, залейте небольшую стяжку, чтобы выровнять поверхность.
3. После застывания раствора (что может и не понадобиться) уложите на всю поверхность теплоизоляционный материал. Лучше всего использовать экструдированный пенополистирол.
4. Поверх полистирола приклеить теплоотражающий слой, что повысит эффективность системы. Можно «убить двух зайцев одним выстрелом», покрыв поверхность пенофолом (представлен на фото), который является одновременно теплоизоляционным и теплоотражающим слоем.
5. Разрежьте пленку на подходящие куски. Делать это следует в специально отмеченных местах (указанных производителем).
6. Установка инфракрасного теплого пола под линолеум. Обратите внимание, что перекрытие пленки запрещено. Еще одно требование – под мебель нельзя подкладывать материал. Также не забывайте, что пленочное покрытие должно быть уложено на расстоянии не менее 30 см от других видов обогревателей, чтобы система не перегревалась. Об остальных требованиях к укладке пленочного теплого пола можете узнать в соответствующей статье!
7. По схеме подключить терморегулятор и датчик температуры к пленке и проверить работоспособность системы, подключив ее к сети.
8. Если все правильно, поверх пленочного покрытия расстелите слой фанеры, что дополнительно защитит материал от механических повреждений.
9. На фанеру постелить линолеум по всей площади помещения с включенным отоплением. После этого сделайте надрез и оставьте все как есть на 2-3 дня. По прошествии этого срока можно снова обрезать края (при необходимости) и приступить к приклеиванию материала к фанере.
10. Установите термостат на уставку не более 30 градусов, на этом монтаж пленочного теплого пола под линолеум завершен!

Также рекомендуем посмотреть пошаговую видеоинструкцию по монтажу инфракрасной пленки, в которой подробно описаны все этапы работ:

Как сделать теплый пол самостоятельно

Вот и вся процедура укладки пленки теплый пол под линолеум своими руками! Как видите, ничего сложного нет и все можно сделать самостоятельно, не вызывая мастера. В заключение хотелось бы еще раз отметить, что инфракрасный обогреватель все же лучше электрического (греющий кабель и термомат), поэтому используйте эту технологию установки в своем доме!

Аналогичные материалы:

• Как сделать автономное отопление квартиры электричеством
• Как самому установить электродный котел
• Как сделать освещение на солнечных батареях

Как самому сделать теплый пол?

Опубликовано: 07.02.2015 Обновлено: 06.11.2017 Пока без коментариев

пошаговая инструкция по укладке пленочной ИК системы

Линолеум – относительно недорогое и простое в монтаже напольное покрытие. Но не всегда хорошо переносит нагрев. Поэтому, выбирая теплый пол под линолеум, необходимо ориентироваться на ряд факторов. Вам следует ознакомиться с указанными ориентирами, согласны?

Мы подскажем, какой вариант системы теплого пола лучше выбрать для укладки под ламинированное покрытие. Здесь вы узнаете, как его установить, какие технологические правила следует соблюдать при сборке. Основываясь на наших рекомендациях, вы сможете обустроить комфортное жилое пространство своими руками.

Содержание статьи:

• Правильный выбор марки линолеума
• Инфракрасная пленка — идеально
• Подготовка к укладке теплого пола
• Руководство по установке системы
• Особенности укладки линолеума
• Выводы и полезное видео по теме

Правильный выбор марки линолеума

Существует мнение, что линолеум – это полностью синтетическое напольное покрытие, которое при нагревании выделяет опасные для здоровья химические вещества, такие как фенол.

Также в упрек линолеуму ставят плохую способность переносить жару. Под воздействием высоких температур покрытие может заметно деформироваться.

Мармолеум – вид линолеума, изготовленный из натуральных материалов. Такое покрытие отлично смотрится и сочетается с теплым полом

Наконец, изначально материал создавался не для передачи тепла, а для защиты от холода, проникающего снизу. Все это верно, но лишь отчасти. Линолеум отличается простотой укладки и умеренной стоимостью, поэтому остается чрезвычайно популярным напольным покрытием.

Современные технологии и разработки позволили производителям создать новые виды линолеума. Среди них есть такие, которые отлично передают тепло, переносят умеренную жару без ущерба для внешнего вида и не выделяют никаких вредных испарений.

Можно выделить пять основных типов линолеума:

• алкидный или грифталь;
• нитроцеллюлоза, она же коллоксилин;
• перетяжка или резина;
• винил, а точнее ПВХ;
• натуральный, известный как мармолеум.

Не вдаваясь в подробности технологии производства, сразу можно отметить, что первые три варианта использования с теплым полом категорически не подходят. Все они плохо реагируют на нагрев, а релин совсем не подходит для использования в жилых помещениях.

Фотогалерея

Фото

Выбор линолеума на специализированном рынке

Допустимый к применению мармолиум

Линолеум с теплоизоляционной подложкой

Сухая стяжка

Самая популярная разновидность линолеума – это его версия из ПВХ. Такое покрытие очень разнообразно по дизайну и толщине, относительно безопасно, имеет приятно демократичную цену. После монтажа виниловое покрытие почти всегда источает не очень приятный характерный запах, который со временем выветривается.

Тем не менее, линолеум ПВХ не опасен, он пригоден для помещений, в которых проживают люди. При покупке рекомендуется изучить маркировку материала, на упаковке должна быть пометка, что данное покрытие предназначено для укладки на системы теплого пола.

Например, обычный линолеум может быть снабжен дополнительным слоем теплоизоляционного материала, который совершенно не нужен над теплым полом.

Не всякий линолеум подходит для укладки поверх систем теплого пола. Выбрать нужный материал поможет маркировка на упаковке напольного покрытия (+)

Натуральный линолеум, также известный как мармолеум, является передовым словом на рынке напольных покрытий. В состав материала входят исключительно натуральные компоненты, такие как измельченная кора пробкового дерева, сосновая смола и льняное масло, порошкообразный известняк и красители природного происхождения.

Разумеется, при нагревании такой материал не может выделять никаких вредных веществ, только природные испарения. Мармолеум чувствителен к сильному нагреву, поэтому к вопросу выбора температурного режима для такого покрытия приходится подходить очень ответственно. Впрочем, это справедливо и для виниловых материалов.

Мармолеум можно упрекнуть только в солидной цене, но высокая износостойкость и безопасность материала полностью оправдывают такие затраты. Мармолеум не меняет цвет со временем, а также эффективно противостоит огню.

Выбирая линолеум для теплого пола, нужно обратить внимание на толщину материала. Слишком тонкое покрытие обнажит все неровности основания, чрезмерно толстый материал снизит эффективность обогрева помещения.

Инфракрасная пленка — идеальная

Как известно, теплый пол делится на две основные группы: водяной и электрический, одной из разновидностей которых является инфракрасный вариант. Система, излучающая ИК-излучение, энергозависима, поскольку для ее работы требуется электрическая энергия.

Пленка работает в благоприятном для покрытия диапазоне, именно поэтому именно инфракрасный теплый пол считается отличным выбором для укладки под линолеум.

Как уже было сказано, линолеум чувствителен к чрезмерному нагреву. Даже если последствия перегрева поверхности не проявятся сразу, со временем они проявятся в виде деформации, размягчения, вздутия и т. д.

Оптимальной для линолеума считается тепловая мощность около 150-230 Вт на квадратный метр отапливаемой площади. предоставляет именно такие параметры.

Фотогалерея

Фото

Инфракрасное пленочное напольное покрытие – одно из самых простых и быстрых решений для устройств теплого пола. В отличие от водяных полов, инфракрасные системы в квартирах можно укладывать друг на друга

Технология устройства карбонового теплого пола предельно проста: пленка укладывается полосами на пол и подключается к силовым приборам

Пленка с карбоновыми полосками, излучающая инфракрасное тепло, легко режется на панели

Для сборки и подключения карбонового теплого пола в комплекте есть все приспособления и приспособления. К комплекту прилагается инструкция, охватывающая все моменты монтажа

Системы инфракрасного обогрева абсолютно безопасны, разрешены к использованию при обустройстве детских садов и медицинских учреждений

Инфракрасное излучение отличается направленностью действия. Эффективен даже на открытых площадках, верандах, лоджиях

Полы из карбоновой пленки отлично сочетаются с любыми строительными материалами и отделками, не наносят вреда даже чувствительной древесине

Для управления системой карбонового отопления используется терморегулятор, к которому можно подключить несколько ИК-секции

Рулон карбоновой инфракрасной пленки

Укладка карбоновой пленки

Резка пленочной системы на панелях

Процесс сборки инфракрасного пола

Система пленочного отопления в детском саду

Устройство карбонового пола на лоджии

Карбоновые полы в сочетании с пиломатериалом

Инфракрасная система управления полом

Название «пленочный» этот материал получил благодаря внешнему виду. Это действительно двухслойная полимерная пленка, внутри которой находятся углеродные нагревательные элементы с уникальной наноструктурой. Именно это содержимое излучает инфракрасное излучение, способное нагревать окружающие поверхности.

Нагревательные элементы в виде черных полос шириной около 15 мм соединены контактными стержнями из меди и серебра. Полимерный слой надежно защищает эту конструкцию от повреждений. Инфракрасные лучи считаются не только безвредными, но и в какой-то степени полезными для человека.

Уложить пленочный теплый пол несложно, так как не нужно «мочить» работу по заливке стяжки. Эта система обеспечивает равномерный обогрев помещения, поддается автоматической настройке и может быть интегрирована в систему типа «умный дом».

Еще одним положительным моментом является легкий демонтаж теплого пола. При необходимости можно просто снять напольное покрытие, снять пленку и уложить на новое основание даже в другой комнате. Энергозатраты при использовании пленочных систем примерно на 30% меньше, чем при использовании электрического нагревательного кабеля на аналогичной площади.

Подготовка к укладке теплого пола

Перед началом монтажа необходимо тщательно подготовиться к работе. На обычном листе бумаги следует составить план комнаты, отметив на нем места, в которых стационарные предметы мебели или крупная бытовая техника будут плотно прилегать к полу. Прокладывать сюда инфракрасную пленку не имеет смысла.

Полосы инфракрасной пленки укладываются встык по длине помещения. Это уменьшит количество стыков отдельных полос и облегчит монтаж теплого пола

Затем составьте план укладки полосы пленки. Чем меньше линий разреза, тем меньше соединений потребуется и тем проще будет установка. Поэтому вдоль длинной стороны помещения укладывают кинопленку. Когда план составлен, можно рассчитать длину пленки и количество соединителей, которые необходимы для монтажа. На плане также следует отметить расположение датчиков температуры и термостата.

В комплект поставки пленочного теплого пола под линолеум обычно входят инфракрасная пленка и коннекторы, которые комплектуются из двух частей, датчики температуры и терморегулятор, а также битумная клейкая лента, выполняющая роль изолятора.

Дополнительно необходимо приобрести:

• кабель питания;
• теплоизоляционный материал;
• пленка для гидроизоляции основания; Контакторы
• (для работы с системами большой мощности).

Для подключения пленочного пола обычно используют медный кабель сечением не менее 1,5 кв. мм. В качестве гидроизоляционного материала можно положить слой полиэтилена не менее 0,1 мм. Список теплоизоляционных материалов, подходящих для пленочного пола, достаточно обширен.

Для самостоятельного выполнения монтажа инфракрасного пола потребуются самые обычные инструменты: пассатижи, отвертка, монтажный нож, рулетка, рулетка, ножницы и т. д.

Можно использовать , пробковые материалы, жидкость композиты и др. Под линолеум с успехом используют вспененный полиэтилен или ламинированный изолон.

В любом случае следует изучить маркировку теплоизолятора, чтобы убедиться, что материал разрешен к использованию с теплыми полами. Применение теплоизоляционного материала с покрытием из металлической фольги недопустимо.

Самый сложный инструмент, который вам понадобится при установке, это специальный инструмент для обжима контактных разъемов. Но при некоторой сноровке для этого подойдут и обычные пассатижи.

Кроме того, необходимо подготовить отвертку и кусачки, ножницы и монтажный нож для резки пленки, а также изоляционные материалы, молоток и т. д. Таким способом можно изготовить линолеум с использованием самых обычных строительных инструментов.

Руководство по установке системы

Если план раскладки пленки уже составлен, и все материалы и инструменты уже подготовлены, можно начинать работу с подготовки основания. Его необходимо сделать чистым и максимально ровным.

Сама пленка очень тонкая, менее 0,5 мм. Если уложить материал на неровное основание, нагревательные элементы будут подвергаться дополнительным нагрузкам, а это может привести к их повреждению.

Основание для инфракрасного теплого пола должно быть чистым и ровным. Обычно достаточно провести только небольшой поверхностный ремонт, но иногда необходимо залить свежую стяжку

При обширных повреждениях следует провести дополнительные работы по выравниванию основания, например, залить новую стяжку старая база. Но если изначально черновой пол достаточно ровный, его достаточно очистить от грязи и пыли и при необходимости устранить индивидуальные перепады высоты.

На подготовленное основание укладывается слой теплоизоляционного материала. Если это рулонный материал, то обычно полосы укладывают встык и скрепляют стыки скотчем. Утеплитель должен лечь очень ровно, при правильной подготовке основания проблем в этом плане, как правило, не возникает.

Нарезка инфракрасной пленки на полоски подходящей длины – ответственный момент. Для разделов указаны специальные места, обозначенные пунктиром. Если разрезать в других местах, пленка наверняка повредится.

Места для резки инфракрасной пленки обозначены на материале пунктирными линиями. Не пренебрегайте этой инструкцией, чтобы не испортить систему.

Самый узкий кусок пленки, отрезанный по пунктирной линии, может быть менее 20 см, а самый длинный — около 8 метров. Это позволяет делать полоски нужной длины в нужном количестве. Чем меньше разрезов, тем проще установка.

Вырезанные полосы инфракрасной пленки раскладывают в соответствии с планом поверх слоя теплоизоляционного материала. При этом медную полосу нужно класть той стороной вверх, которая указана в инструкции производителем.

Пленка должна быть тщательно выровнена, чтобы она плотно прилегала к основанию. Недопустимо наличие воздушного зазора между нагревательными лентами и теплоизоляцией. После того, как полоски пленки уложены, можно приступать к монтажу контактов.

Соединительный хомут монтируется на медную полосу и зажимается с помощью специального инструмента или обычных пассатижей. Соединители следует устанавливать так, чтобы одна часть элемента находилась между слоями пленочной оболочки и крепилась к медной шине, а вторая часть находилась снаружи.

Коннектор устанавливается так, чтобы его часть находилась между слоями оболочки инфракрасной пленки. Для фиксации соединения можно использовать обычные пассатижи

После этого нужно спрятать под кусочки битумной изоляции все места соединения биметаллической шины с ЛЭП. Все контакты полоски, не соединенные с проводами, также нуждаются в изоляции. Они расположены на противоположной стороне подключения.

После завершения работ по утеплению следует с помощью скотча зафиксировать положение пленки на полу, чтобы она не смещалась при укладке линолеума.

Все места контакта при укладке инфракрасной пленки необходимо изолировать битумной лентой, которая входит в комплект. Битумная изоляция клеится отдельно сверху и снизу, перегибы недопустимы

Теперь нужно . Обычно его вешают на стену в легкодоступном месте. Подключение должно быть выполнено в соответствии со схемой. Неопытным электрикам-мастерам на этом этапе следует проконсультироваться со специалистом. Термодатчики размещаются под пленкой и соединяются проводами с терморегулятором.

Чтобы скрыть кабель, идущий от термостата, в стене можно сделать стенку. Если ремонт уже закончен, кабель прокладывается по стене и закрывается декоративным пластиковым коробом. Внизу для маскировки кабеля используется плинтус. Края кабеля питания соединяются с помощью разъемов и обжимаются пассатижами.

Для того, чтобы установка датчика температуры и подключенные к нему провода не выделялись на пленке инфракрасного теплого пола, в тепле аккуратно вырезается подобие канала и углубления подходящей формы -изоляционный материал

Затем точка подключения изолируется. В местах установки утеплителя, а также в месте крепления термодатчика к пленке появятся утолщения. Они могут затруднить дальнейший монтаж напольного покрытия.

Во избежание этого с помощью монтажного ножа прорежьте углубления в слое теплоизоляционного материала. Это устранит разницу в высоте, и поверхность пленки снова станет ровной.

На этом можно считать законченным, осталось проверить характеристики системы перед установкой напольного покрытия. Для этого на пленку подается питание. Для начала нужно с помощью электрического тестера убедиться в надежности изоляции, проверить отсутствие напряжения следует на каждом изолированном участке.

На этой схеме показана процедура подключения пленочного пола к источнику питания. Терморегулятор должен быть установлен в доступном для обслуживания месте.

После этого проверьте степень нагрева каждой отдельной полоски. Если тепла нет или одни участки холоднее или жарче других, значит, установка была выполнена неправильно. Возможные ошибки должны быть найдены и устранены.

Проблемы обычно возникают при таких нарушениях, как укладка полос пленки не встык, а внахлест, такое положение нагревательного материала недопустимо. Также не стоит резать пленку слишком близко к медной шине, это может вызвать нарушение изоляции. Полное или частичное отсутствие утепления – одна из самых частых причин выхода из строя теплого пола.

Особенности укладки линолеума

Под линолеум также необходимо подготовить основание. Сначала поверх инфракрасной пленки укладывается слой полиэтилена. Этот материал выполняет функцию гидроизоляции.

Отдельные полосы укладываются внахлест 10-20 см и фиксируются скотчем. При этом перемещаться по поверхности инфракрасной пленки нужно очень осторожно, чтобы не нарушить целостность графитовых нагревателей.

Затем монтируют ровную поверхность из ДВП. Этот материал надежно защитит теплый пол и станет подходящей основой для линолеума. Этот вид напольного покрытия поставляется в рулонах, поэтому перед укладкой его рекомендуется расстелить и оставить на несколько дней.

Перед укладкой линолеум необходимо разложить на ровной поверхности теплого пола, включить систему и дождаться выравнивания покрытия

В случае теплых полов процесс можно улучшить. Линолеум укладывают на основу из ДВП без фиксации, а затем включают инфракрасную пленку. Под воздействием тепла процесс выравнивания будет проходить быстрее. Регулятор температуры должен быть установлен на 28 градусов или чуть меньше. Для линолеума эта температура считается оптимальной.

После того, как покрытие станет достаточно ровным, останется только закрепить линолеум на основании. Эта операция выполняется с помощью двустороннего скотча или клея.
