Печь для беседки своими руками: порядовка, описание кладки, фото

Кирпичные или простые стальные мангалы в беседке – это оборудование служит для создания уютной и теплой обстановки. Языки живого пламени, запах жарящегося мяса и овощей, приятная компания, что еще нужно человеку. Простые конструкции может сделать любой домашний мастер, главное иметь начальные навыки каменных работ и выполнять основные рекомендации профессионалов.

Свернуть

• Устройство будущей конструкции
• Инструкция по изготовлению
• Материалы и инструменты
• Изготовление фундамента
• org/ListItem»>Порядовка
• Описание кладки
• Сушка
• Фото-подборка
• Сколько может стоить?
• Вывод

Оптимальный вариант – небольшая кирпичная печка с местом для барбекю и столешницей. Такая конструкция обогреет и накормит. При желании агрегаты обкладывают природным камнем или плиткой, все зависит от индивидуальных возможностей и запросов.

Устройство будущей конструкции

Наша самодельная печь будет иметь несколько особенностей:

1. На фронтальной стороне выполнена варочная камера. В ней можно будет приготовить шашлык или барбекю на решетке.
   Если установить специальную перегородку этот отсек превращается в камеру для готовки пирогов или запекания овощей и мяса. Хозяйка сможет даже сделать хлеб.
2. Справа расположен разделочный столик, а пространство снизу служит для складывания кухонной утвари, в левой части расположен отсек для запаса дров.
3. Печь вмонтирована в заднюю часть беседки, поэтому ее тыльная сторона – это отрезок стены наружной обкладки всего помещения.
4. Дверца топочного отсека – средство для регулировки тяги. Шибер или вьюшка на нашей печи не монтируются.
5. Топку устраиваем в левой части, здесь она не мешает приготовлению и разделыванию мяса или овощей на столе.

к содержанию ↑

Инструкция по изготовлению

Если вы обладаете начальным опытом кладки кирпича, то печь для беседки можно сделать своими руками. Все работы разбиты на несколько этапов. Разберем каждый подробно.

к содержанию ↑

Материалы и инструменты

Перед началом выполнения основного этапа работ, нам потребуется собрать своими руками весь список материалов и инструмента:

• шамотный и керамический отделочный кирпич в достаточном количестве;
• если планируется изготовление фундамента, подготавливаем бетонный раствор из смеси цемента, песка и щебня. Инструкция по изготовлению плиты приведена ниже в отдельной главе. Работы проводятся заблаговременно, фундаменту нужно время для усадки;
• из смеси глины и кварцевого песка заблаговременно готовим раствор для кладки. За 3 суток заливаем водой смешанные в одинаковой пропорции все ингредиенты. Перед началом работ перемешиваем раствор и доводим его консистенцию до оптимального уровня;
• стальные детали для изготовления перегородок, варочной панели и дверцы топочного отсека;
• для обкладывания пола вокруг печи подготавливаем керамическую плитку или другой огнеустойчивый прочный материал;
• по размерам разделочного стола заказываем или вырезаем самостоятельно заготовку для столешницы;
• покупаем достаточное количество туб с жаропрочным герметиком для надежного заделывания стыков соединения отдельных деталей с корпусом печи;
• столешницу устанавливаем на влагостойкий герметик или монтажный клей;
• болгарка или лобзик с камнями или пилкой по кирпичу и стали;
• набор инструмента каменщика;
• арматуру для сооружения фундамента и запас вязальной проволоки;
• съемную опалубку или отрезанные по размеру деревянные доски;
• уровень, рулетка, расшивка швов между кирпичами;
• лопата, корыто для изготовления раствора.

к содержанию ↑

Изготовление фундамента

Рассмотрим сложный вариант – беседка есть, а фундамента под печь нет:

1. размечаем и разбираем половое покрытие по габаритам агрегата. Учитываем, что фундамент должен выступать за истинный размер на 300 мм;
2. углубляемся в грунт на 500-600 мм и засыпаем дно котлована песчаной и гравийной отсыпкой;
3. слой подушки уплотняем с помощью трамбовки и распределяем по поверхности арматурную сетку. В местах перемычек связываем прутки вязальной проволокой;
4. устанавливаем опалубку. Рассчитываем толщину плиты так, чтобы она не доходила до уровня полов на 50 мм;
5. проверяем уровень нашей плиты и заливаем ее бетоном. Правилом из доски или профильной трубу разравниваем раствор и уплотняем его ручным вибратором.

Бетон должен выстоятся, в первые дни при высокой температуре на улице поливаем его водой, не давая поверхности пересыхать. Смачиваем поверхность плиты и засыпаем тонким, ровным слоем цемента. Эту операцию проводим постоянно в течение 6-7 дней. Разравниваем слой мастерком, как бы втирая цемент в плиту. Так мы делаем наружную поверхность прочной. Оставляем плиту для усадки и только через 20-30 дней приступаем к продолжению работ.

Застывший бетон фундамента закрываем листами рубероида для гидроизоляции плиты. Стыки и края обрабатываем растопленной смолой или герметиком. Такая простая работа защитит печь от воздействия влаги. После монтажа печи, оставшиеся зазоры закрываем раствором и керамической плиткой, укладывая ее вровень с основным половым покрытием беседки. О кладке плитки можно узнать на нашем сайте в отдельной статье. Мы останавливаться на этой операции не будем.

к содержанию ↑

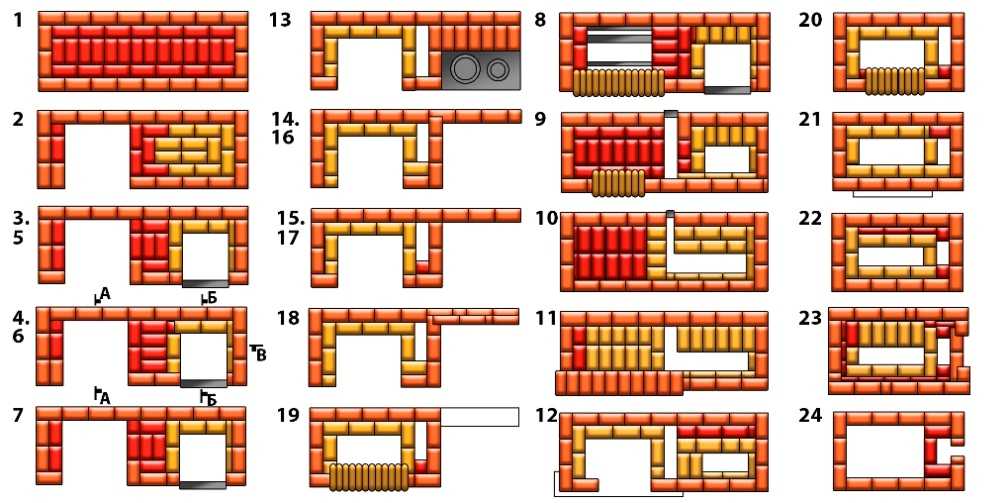

Порядовка

Мы используем схему порядовки и чертеж печи для беседки, сделанной своими руками. Ниже приведены 2 схемы. Первая с 1 по 17 ряд кирпича и вторая от 17 до 30 слоя блоков.

Не требуется выкладывать сложные своды и конфигурации, поэтому с работой справится даже начинающий печник.

к содержанию ↑

Описание кладки

Номер ряда	Описание работ
1	Блоки выкладываются плашмя, по всей поверхности плиты. Постоянно проверяем правильность кладки, используем строительный уровень. От качества первого слоя зависит геометрия все конструкции.
2 – 6	В каждом рядке делаем перевязку. Для этого очередной слой начинаем с половинки кирпича или укладываем целый блок поперечно предыдущему. В первый рядах важно следить за геометрией кладки особенно на углах. Работаем строго по схеме, на этом этапе мы закладываем пространство отсеков для хранения дров и кухонной утвари.
7	Устанавливаем плиту и перекрываем отсек пода печи. Блоки укладываем по порядовке. В месте укладки плиты потребуется добавить раствор, поэтому увеличиваем толщину шва на размер перекрытия отсеков.
8	Начинаем выкладывать дно топочного отсека.
9	Формируем топку. Здесь уже для кладки внутренней части используем шамотный кирпич, наружный слой выкладываем керамическими отделочными блоками. На торце размечаем и устанавливаем на место дверцу топки с рамой из уголка. Закрепляем ее распорками строго вертикально.
10	Начинаем постепенно закладывать отсек для хранения посуды и продолжаем выкладывать топку. Работу ведем строго по схеме.
11	Перекрываем отсек для хранения посуды и устанавливаем вырезанную по размеру столешницу. Закреплять ее на этом этапе не нужно. Просто примеряем и убираем подальше от пыли. Для столешницы можно использовать различные материалы. Подойдет толстая МДФная или сколоченная из досок. Можно выложить разделочный стол из декоративного камня. Все зависит от желания и возможностей. В этом рядке заканчиваем формировку топочного отсека. Дверка перекрывается кирпичами строго по порядовке. Для заготовки деталей перевязки и обкладки дверцы используем болгарку или кирочку каменщика.
12	Начинаем формировать жарочное пространство и подготавливать место для установки решетки мангала. Ее можно купить в специализированных магазинах или сделать самостоятельно из стальных прутков, необходимого сечения. Согласно схеме, в передней части выкладываем защиту из одного рядка блоков. На эту основу можно будет укладывать шампуры и не боятся ожогов.
13-16	Эти рядки кладутся по одной схеме. Продолжаем формировать жарочное пространство. Главное постоянно перевязывать слои блоков и следить за правильностью укладки блоков и заполнению всего шва раствором.
17	Полностью заканчиваем кладку жарочного отсека и начинаем выкладывать свод печи.
18	Выкладываем свод жарочного отсека агрегата. На этом рядке понадобится особенно внимательно укладывать каждый блок. Работа сложная, но поможет изготовление специального шаблона.  Его можно сделать из плотного картона или пластика. Теперь лекало свода разрезаем на отдельные части, соответствующие размерам блоков и подготавливаем их, отрезая лишние части и заглаживая поверхности. Не забываем пронумеровать каждую деталь лекало и кирпичи и выкладывать детали строго по номерам. Для создания опоры можно сделать макет свода из досок и подставить из под блоки. Так конструкция будет прочной и ее легко разобрать после застывания раствора. Когда выкладываем козырек, обязательно выдвигаем на 50 мм вперед.
19-20	Эти слои блоков кладем строго по схеме порядовки. Стенки практически сравниваются со сводом. Кирпичи подрезаем для плотного соединения с соседними блоками.
21	В этом рядке полностью перекрываем свод жарочной камеры. Работаем согласно схеме.
22	Выкладываем козырек по всему периметру нашей беседочной печки. Перевязка углов проводится с учетом подрезки блоков по разметке. Она выполняется только на стыках боковых стенок с тыльной частью.
23	Полностью закрываем жарочную полость и приступаем к формированию трубы вытяжки отработанных газов. Заужаем дымовой канал до необходимого размера.
24	Кладку ведем по порядовке.
25-27	Выкладывание начала дымохода с перевязкой первого ряда этой части печи.

Печка для беседки из кирпича своими руками готова.

к содержанию ↑

Сушка

Летняя печь в беседке требует соблюдения аналогичных правил безопасности, как и домовой, отопительный котел, работающий на твердом или другом виде топлива. После кладки печи нельзя сразу приступать к готовке плова или шашлыка.

Печь потребуется просушить. На это уйдет 2-3 дня. За это время обкладываем участок пола вокруг агрегата керамической плиткой. Закладываем в топку 2-3 кг дров и даем им полностью сгореть. Не забываем открыть дверку топки и все двери и окна в беседке.

При первом обжиге выделяется большое количество дыма. После полного остывания кирпичей, операцию повторяем. За день удастся провести 3-4 обработки. Только полностью, постепенно высушенная кирпичная печь будет служить нам долгое время.

Во время эксплуатации помним о правилах безопасного использования нагревательными приборами. Нельзя загружать в топку дрова большой длины, чтобы они торчали наружу. Не рекомендуется допускать детей к приготовлению шашлыков. Все правила известны и от их исполнения зависит комфорт и безопасность вашего отдыха.

к содержанию ↑

Фото-подборка

Фото печи для беседки из кирпича, разных конструкций и форм:

к содержанию ↑

Сколько может стоить?

Разберем несколько вариантов готовых агрегатов, которые могут сделать профессионалы.

Модель	Описание	Цена с учетом материалов в рублях
Кирпичный барбекю – мангал с собственной крышей.	Печь оснащена деревянной ставенкой и защитной кровельной конструкцией. Для строительства внутренней части используется шамотный огнеупорный кирпич, наружная отделка из декоративных керамических блоков. Дополнительно устанавливается отдельный столик. Ширина мангала – 850 мм, общая длина конструкции – 2050 мм. Наружные поверхности обработаны защитным термостойким лаком. Срок строительства – 5 дней.	230 000.
Барбекю с варочной плитой с возможностью установки казана.	Печь оборудована мангалом и решеткой для жарки мяса, овощей, рыбы. На одном уровне установлена варочная панель с разборной поверхностью. Удалив металлические круги разного сечения, вы получаете возможность установить казаны, разных размеров. Под топочным отсеком оборудовано место для укладки запаса дров и просушивания топлива. Ширина – 770 мм. Общий размер – 2040 мм. Внутренние ряды выложены шамотным кирпичом, для наружной кладки используется специальный коричневый печной кирпич «Lode». Минимальный срок строительства – 10 дней.	348 000.
Русская печь с возможностью изготовления пиццы, мяса на мангале и барбекю.	Агрегат оснащен кованой дверцей и выносным термометром. С правой стороны изготовлен мангал для шашлыка и барбекю. К стене топочного отсека закреплена варочная панель с плитой для установки разных размеров кастрюль и казанов. Печь оборудована емкостью для нагрева воды, которая подается в мойку, установленную на столе. Столешница покрыта акриловой отделкой. Ширина 620 мм, общий размер 4060 мм. Топочный отсек выложен из шамотного кирпича. Наружная отделка – витебские керамические блоки. Срок постройки – 14 суток.	398 000.
Барбекю – мангал со встроенной коптильной установкой и угловой варочной панелью.	Предусмотрена возможность изготовления пиццы. Печь оборудована духовкой с отдельным топочным отсеком. Отсек для хранения дров оборудован деревянной дверцей. Ширина – 80 мм. Общая длина – 4080 мм. Облицован кладочным узорчатым кирпичом.	385 000.
Арочная конструкция мангала и большим духовым шкафом.	Дверца выполнена из огнеупорного стекла. Мангал оборудован для установки шампуров и жарки мяса на решетке. Дополнительно установлен электровертел. Ширина – 680 мм. Общий размер 1700 мм. Полный цикл строительных работ – 14 дней.	315 000.

к содержанию ↑

Вывод

Конструкция печей для беседки простая, ее сможет сделать каждый мужчина. Главное никуда не спешить, проводить кладку строго по схеме и с учетом проекта. Только тогда в вашей беседке будет тепло и уютно. Добавит комфорта вкусный и ароматный шашлык из мяса и овощей приготовленный на вашем мангале.

Печка-мангал из кирпича. Как просто сделать своими руками

Дровяную печь-мангал стоит сделать на даче или возле дома только ради аромата дымка, который будет исходить от пищи, приготовленной на ней. Предлагаемый вариант печи отличается простой конструкцией, недорогими материалами и завидной экономичностью: на одной растопке можно приготовить все блюда даже для большой семьи.

Понадобится

• Кирпич рядовой;
• цемент, песок, глина и вода;
• вязаная арматура;
• отрезки стальной арматуры;
• асбестоцементное колено;
• дымовая металлическая труба;
• стальной лист и уголок.

емкости для дозировки и размешивания раствора, мастерок и лопата, полиэтиленовая пленка, лента разделительная, параллелепипед из пенопласта, уровнемер, деревянный брусок, молоток и др.

Процесс кладки дровяной печи

Засыпаем в емкость для замеса раствора дозированные порции цемента и песка, и тщательно смешиваем. Затем, понемногу добавляя воду, перемешиваем компоненты до получения однородной массы требуемой консистенции.

Укладываем на бетонный пол вдоль рейки раствор и кладем кирпич, не забывая наносить раствор на тычок.

В плане основание печи подобна букве Ш, но со смещением внутреннего отростка к одной стороне.

Второй и последующие ряды укладываем в том же порядке с перевязкой. Раствор, выдавленный кирпичами при кладке, затираем, а лишнее возвращаем в емкость.

На бетонный пол стелим полиэтиленовую пленку и по краям плашмя в два ряда по ширине укладываем кирпичи, чтобы внутри образовалась прямоугольная площадка.

Заполняем, огороженный участок раствором, закрыв внутреннюю ложковую часть кирпичей разделительной лентой.

По осевой линии площадки, ближе к одному краю на пленку кладем «кирпич» из пенопласта, уплотняем и разравниваем раствор по всей площадке.

Укладываем на раствор вязаную арматуру, слегка утапливаем ее в раствор и добавляем смесь до верхнего уровня кирпичей. Даем время для схватывания и затвердевания армированного раствора. Разбираем кирпичи и удаляем ленту.

На основание печи наносим цементный раствор, переносим и аккуратно укладываем цементную плиту на нее.

Замешиваем огнеупорный раствор из глины, цемента, песка и воды, и укладываем на цементную плиту по всей ее поверхности кирпичи, уплотняя и заглаживая швы. Для лучшей осадки кирпичи простукиваем молотком через деревянный брус.

Выбиваем из цементно-песчаной плиты пенопласт и продолжаем кладку кирпичей, не закладывая «окошко» в плите.

Помещаем поперек «окошка» на раствор отрезки арматуры и сверху укладываем кирпичи. На огнеупорном основании выкладываем наружные стенки печной топки, проверяя уровнемером горизонталь.

В проем задней стенки топки устанавливаем асбестоцементное колено, ориентируя его наружную короткую часть строго вертикально. Колено снаружи заполняем и обмазываем огнеупорной массой.

Боковые стенки топки усиливаем изнутри установкой на тычок еще одного ряда кирпичей. Углы между задней и боковыми стенками топки закрываем кирпичами, установленными наискосок.

В наружную часть колена вставляем металлическую трубу и замазываем кольцевую щель огнеупорным раствором.

Все исходные размеры:

Верхнюю плиту выполняем из стального листа с двумя круглыми отверстиями, двух уголков, приваренных к листу снизу в продольном направлении и с отступом от краев. Сверху к плите привариваем по краям поперечно две скобы-ручки.

Растапливаем печь и ставим на отверстия плиты посуду для кипячения воды и приготовления пищи.

Затем снимаем плиту, закрываем решетку зольника металлической пластиной и на жаре от дровяных углей готовим овощи и другие нежные продукты на решетке.

После приготовления пищи, открываем зольник, чтобы потухшие угли и зола оказались на бетонном полу, откуда их можно легко убрать.

Смотрите видео

Как замесить сверхнадежный раствор для печи который не дает трещин — https://sdelaysam-svoimirukami.ru/6473-kak-zamesit-sverhnadezhnyj-rastvor-dlja-pechi-kotoryj-ne-daet-treschin.html

Соберите уличную плиту, духовку, гриль и коптильню – Новости Матери-Земли

Эту уличную каменную печь, работающую на дровах, можно использовать четырьмя способами: для выпечки, приготовления на гриле, приготовления пищи и копчения. Наша уличная плита/духовка/гриль/коптильня справится с любыми вашими кулинарными задачами благодаря сменным решеткам и поверхностям для гриля. Если вы хотите поджарить стейки или рыбу, используйте решетку для гриля. Если вы хотите испечь хлеб, наденьте стальную сковороду, положите сверху несколько кирпичей, чтобы сохранить тепло, и добавьте дверцу, чтобы удерживать тепло. Если вы хотите использовать плиту, просто наденьте металлическую пластину (или сковороду) на верхнюю часть топки.

Редакторы НОВОСТИ МАТЬ-ЗЕМЛЯ и я хотели разработать высокоэффективную многоцелевую печь, которая использует мало дров (или древесного угля) и сохраняет тепло для выпечки и приготовления пищи. Итак, мы добавили толстый изоляционный слой из легкого перлита/цемента между топкой и окружающим бетонным блоком, а также установили съемную дверцу. Такая конструкция удерживает тепло в топке там, где это необходимо. (Перлит — это пористое белое вещество, часто встречающееся в почве для горшков. Вы можете купить этот добываемый минерал в садовых центрах.)

Печь на открытом воздухе можно строить поэтапно, по несколько часов. (Вам потребуется несколько дней между некоторыми этапами. ) Прежде чем приступить к строительству, проверьте местные строительные нормы и правила. Печь изготовлена ​​из материалов, которые можно купить в местных хозяйственных или строительных магазинах. Вы также можете найти некоторые материалы на свалке. (См. список материалов и схему здания). Подробная инструкция по строительству уличной печи из кирпича приведена ниже. Даже если вы используете его только для выпечки хлеба, вы можете сэкономить достаточно денег за один год, чтобы оплатить стоимость в 300 долларов.

В идеале печь должна быть удобной высоты с бетонными столешницами с каждой стороны и крышей для защиты от непогоды. Мы покрыли бетонные блоки плиткой, в первую очередь из эстетических соображений, но вы можете оштукатурить блоки или просто покрасить их. Также удобно иметь рядом уличную раковину и место для хранения вещей.

Для достижения температуры выпечки от 450 до 500 градусов по Фаренгейту нашей наружной печи требуется огонь в топке от 45 минут до одного часа. Или, если вы хотите приготовить гриль, вы можете начать менее чем за полчаса. Для сравнения, чтобы нагреть глиняную глиняную печь до надлежащей температуры выпечки, может потребоваться около трех часов. На это уходит много времени и дров, что действительно складывается, если вы часто пользуетесь духовкой. Огнеупорный кирпич, используемый в нашей печи, достигает температуры приготовления пищи быстрее, чем глина, потому что его более высокая плотность делает его более эффективным для проведения тепла.

Еще один ключевой элемент дизайна — размер топки — не слишком маленький и не слишком большой, а в самый раз. Топки правильного размера быстро нагреваются, имеют улучшенное сгорание, производят меньше дыма и дольше остаются горячими. Мы измерили противни для печенья, формы для хлеба, средние и большие противни, консервные банки и формы для выпечки, чтобы получить оптимальный размер топки: 13 дюймов в ширину, 28 дюймов в глубину и 13 1/2 дюймов в высоту.

Хлеб! Пицца! Барбекю!

Если вы любите готовить, вам понравится эта плита. Наша любимая техника приготовления пищи включает приготовление пищи в быстрой последовательности во время обеда. Нам нравится начинать с пиццы, когда в духовке около 500 градусов. Пицца выпекается примерно за три минуты. После этого духовка остыла до 350-400 градусов — идеально для выпечки хлеба. (Температура воздуха в духовке на мгновение падает, когда вы открываете дверцу, но кирпич все еще горячий и сохраняет температуру.) Иногда на этом этапе мы кладем немного картофеля, если хотим запечь картофель. Когда хлеб готов примерно через час, мы выпекаем различные комбинации овощей (а иногда и десерт). За один обжиг можно испечь много еды. А если вам нужно дополнительное тепло — например, чтобы испечь дополнительные буханки хлеба — просто подожгите небольшую горку углей в задней части печи.

Еще один эффективный способ – обжарить мясо и овощи перед запеканием.

Наш план включает в себя решетку для гриля на высоте середины духовки для поджаривания пищи ближе к углям. Эта решетка для гриля добавляет дополнительное пространство для выпечки, почти вдвое увеличивая вместимость духовки. В нем также предусмотрено место для поддона с водой для рецептов хлеба, требующих пара.

Уличная печь — супер барбекю! Около 95 процентов дыма уходит в дымоход после того, как огонь разгорается, что делает приготовление пищи на гриле приятным. Есть две поверхности для гриля (одна сверху и одна посередине). Тепло остается стабильным с минимальными усилиями. А если вам нравится больше контролировать температуру гриля, отрегулируйте заслонку и добавьте дверцу.

Коптильня для духовки

Печь для улицы обеспечивает основные требования к хорошей коптильне: она хорошо сохраняет тепло, плюс заслонка и вентиляционное отверстие в утепленной дверце позволяют контролировать поток воздуха. Используйте решетку для гриля (полка на средней высоте) для хранения продуктов. Держите небольшой огонь и варите до мягкости. В отличие от многих коптилен, в этой печи легко помещаются большие куски мяса (даже дичи).

Консервирование летом

Использование печи для консервирования позволяет избежать лишнего тепла в вашем доме в самые жаркие времена года, когда созревает много овощей. Просто закройте дверцу духовки и поставьте стальную пластину на духовку, чтобы использовать варочную панель. Вы также можете использовать плиту для тушения, жарки с перемешиванием или чего-либо еще, для чего вы использовали бы обычную плиту.

Ставить консервную банку на гриль, а не на плиту, еще эффективнее, потому что огонь нагревает консервную банку напрямую, а не передает тепло через стальную пластину.

Приготовление в жаровне

В дополнение ко всем другим вариантам приготовления пищи вы можете готовить в жаровне, расположенной внутри топки. Приготовление в жаровне идеально подходит для рагу, чили, жаркого, определенных видов хлеба и булочек, бобов и некоторых десертов. Более эффективно использовать голландскую печь внутри уличной печи, чем снаружи на костре, потому что для этого требуется меньше углей.

Почему не глина вместо кирпича?

Мы выбрали наши материалы после обширных обсуждений с несколькими экспертами по уличным печам, включая Джона Галланда, Кико Дензер, Кэрол Мак и Джона Стюарта. Я люблю использовать глиняные материалы, такие как глиняная штукатурка, саман и земляные полы, но уличная печь несколько уязвима для элементов. Искали прочную печь. Наша каменная печь должна прослужить на много лет дольше, чем земляная печь. Наружная земляная печь может быть легко повреждена или разрушена проливным дождем, снегом, морозной погодой или даже термитами.

Печь почти не требует ухода. Нет необходимости вычищать жир из духовки, потому что он просто сгорит при следующем использовании.

Уличная печь мгновенно получила одобрение моей свекрови. Она признала его практичность и вся улыбалась. Стоимость постройки наружной печи: 300 долларов. Одобрение свекрови: бесценно.

Build It

Дровяная печь не только универсальна, но и проста в изготовлении. Следуйте этим подробным инструкциям о том, как построить печь, и примерно через две недели вы будете готовы начать жарить на гриле, готовить, печь и коптить.

Выбор места

Выбор правильного места для вашей печи важен для удобства и оптимизации ее использования. Разместив его рядом с кухней в помещении, вы сэкономите много шагов, но учитывайте направление преобладающих ветров, чтобы дым не дул в сторону вашего дома или обеденной зоны на открытом воздухе. Для достижения оптимальных результатов поверните дверцу печи по ветру. Кроме того, подумайте об уединении, атмосфере, адекватном дренаже и месте для дров и принадлежностей для разжигания костра. Дополнительные соображения могут включать в себя достаточно места для крышки (настоятельно рекомендуется), обеденной зоны, дополнительных столешниц и любых других дополнений, которые могут вам понадобиться.

Бетонный фундамент

После того, как вы выбрали и очистили свой участок, постройте фундамент для поддержки печи. Для большинства ситуаций рекомендуется недорогой траншейный фундамент из бутового камня. Особенности будут варьироваться в зависимости от климата и почвенных условий, но траншея из щебня обычно имеет глубину от 18 до 24 дюймов и заполнена гравием или гравием и камнем. Если вы строите печь в суровом климате с сильными циклами замерзания-оттаивания, добавьте французский дренаж (небольшой желоб, заполненный камнями) для удаления влаги. При необходимости поднимите строительную площадку, чтобы избежать проблем с влажностью.

Для фундамента из щебня вместо камня мы использовали куски переработанного битого бетона, также известного как «городской бетон». Бетонные блоки из плоских плит, такие как тротуары и подъездные пути, работают лучше всего. Их можно перерабатывать и складывать как камень. Сложите их слоями до верха траншеи. Заполните щели гравием, а затем утрамбуйте.

Поверх траншеи из щебня залейте бетонную подушку размером 3 1/2 дюйма на 40 дюймов на 40 дюймов. Это создаст прочный, ровный фундамент для вашей печи. Убедитесь, что подушка ровная и ровная. (Мы залили целый бетонный пол для нашей летней кухни вместо небольшой выравнивающей площадки, но концепция та же.)

Основание из бетонных блоков

Следующим шагом будет строительство основания из бетонных блоков высотой в два ряда с лестничным армированием (проволочной сеткой, предназначенной для повышения прочности и предотвращения растрескивания) между каждым рядом. Используйте блоки размером 4 дюйма на 8 дюймов на 16 дюймов с несколькими полублоками по мере необходимости. Обязательно кладите блок как можно более вертикально, прямо и прямоугольно. Дайте высохнуть в течение двух дней или около того, чтобы набраться прочности.

Заполните основание гравием или смесью песка и гравия. Заполните основу двумя 6-дюймовыми слоями, аккуратно утрамбовывая каждый слой. Аккуратно трамбуйте, чтобы не напрягать стыки бетонных блоков. Все, что вы пытаетесь сделать, это уладить материалы.

Завершите основание, залив 4-дюймовый слой легкого цемента вровень с верхней частью блочного основания. Это создает прочный изолирующий слой под топкой. Перлит идеально подходит для таких высокотемпературных применений, как это. (По данным Института перлита, перлит используется для изготовления дров для газовых каминов.) Перлитовая смесь для основы: 1 1/3 мешка цемента, 13 фунтов перлита и вода. Эта богатая цементом смесь достаточно прочна, чтобы выдержать большую нагрузку огнеупорных кирпичей и столешницы, а также изолировать топку от массы внизу. Дайте бетону высохнуть в течение четырех-пяти дней.

Очаг и топка из шамотного кирпича

Примерно через пять дней легкий бетон должен достаточно затвердеть, и вы можете приступить к строительству топки из шамотного кирпича. Поместите полудюймовый слой мелкого чистого песка поверх легкого цемента. Свой песок (одно двухгаллонное ведро) мы просеяли через мелкую сетку. Используйте прямой край, чтобы сделать его как можно более ровным. Точное выравнивание является важным шагом, который определяет точность топки.

Первый слой огнеупорного кирпича создает очаг. Стандартный размер огнеупорного кирпича: 2 1/2 дюйма на 4 1/2 дюйма на 9дюймы. Передний ряд шамотных кирпичей перпендикулярен другим шамотным кирпичам и выходит за пределы бетонного блока на 2 дюйма. Это позволяет легко сметать угли и золу в ведро. Мы добавили полудюймовые прокладки из бетонных досок под передний край для устойчивости, куда мог сыпаться песок.

Все огнеупорные кирпичи укладываются без раствора, поэтому они могут свободно расширяться и сжиматься. Техника размещения включает в себя осторожное скольжение каждого огнеупорного кирпича прямо вниз — один против другого — на место, чтобы избежать зазоров. После того, как первый курс установлен, используйте конец рукоятки молотка, чтобы постучать по любым выступам, пока все огнеупорные кирпичи не будут вровень друг с другом.

Измерьте переднюю часть основания и найдите центр, который должен находиться примерно в 20 дюймах с каждой стороны. Начните первый слой огнеупорных кирпичей, поместив два кирпича по обе стороны от центра основания, убедившись, что кирпич нависает над передней частью примерно на 2 дюйма. (Первый слой огнеупорных кирпичей должен быть на расстоянии 8 1/2 дюймов от задней части и 11 дюймов от боковой части основания — если вы будете следовать схеме, а не фотографиям.)

В последнюю минуту я принял решение удлинить топку. на 4 1/2 дюйма (ширина одного огнеупорного кирпича). Оглядываясь назад, это, вероятно, был не лучший выбор, потому что теперь у нас есть минимальная изоляция на задней части топки. Мой совет — используйте на один ряд огнеупорных кирпичей меньше, чем показано на фотографиях. Таким образом, в очаге будет 14 огнеупорных кирпичей, а не 16, как показано на фотографиях. На чертеже показан рекомендуемый подход, а приведенный ниже список материалов основан на этой меньшей топке.

Продолжайте укладывать огнеупорные кирпичи по бокам топки. Они сложены по краю, как показано на рисунке. Топку легко построить, а кирпичи можно сложить примерно за час. Вы можете встретить несколько огнеупорных кирпичей не идеального размера. Купите несколько дополнительных, чтобы у вас были запасные части. Важно, чтобы все было отвесно, квадратно и ровно, и все огнеупорные кирпичи находились на одном уровне друг с другом, без зазоров.

Стальная полка

Если у вас нет опыта сварки и резки металла, вы можете заказать изготовление металлических деталей в механическом цеху. В противном случае вам понадобится сварочный аппарат и резак для этого шага.

На этом этапе можно установить стальную полку (перемычку для дымохода). Он имеет размеры 14 3/4 дюйма на 18 дюймов на 1 1/2 дюйма (высота сторон 1 1/2 дюйма) и сделан из стали толщиной четверть дюйма. Самым важным измерением является внутренняя ширина, которая для нашей полки составляла 14 1/4 дюйма. Это позволяет огнеупорным кирпичам идеально подходить друг к другу, не разрезая их. Стальные детали соединены шестью точечными сварными швами: по три с каждой стороны, снизу, чтобы они не мешали укладке огнеупорного кирпича. Резаком вырежьте в центре отверстие диаметром 6 дюймов для трубы дымохода. Установив стальную полку заподлицо с каждой стороной, установите оставшиеся огнеупорные кирпичи, чтобы сформировать основание дымохода.

Бетонный блок — верхняя половина

Чтобы сформировать внешнюю часть печи, уложите оставшиеся два ряда бетонных блоков (с усилением лестницы между рядами), стараясь не ударить огнеупорные кирпичи. Вокруг отверстия топки (там, где бетонные блоки встречаются с огнеупорными кирпичами) оставьте пространство в восемь дюймов для расширения и сжатия. Мы временно уложили CEB (блоки из прессованной земли) внутри топки, чтобы они оставались на месте. Кирпичи будут работать так же хорошо. Дайте блоку высохнуть в течение двух-трех дней.

Вам понадобится угловая шлифовальная машина или мокрая пила, чтобы вырезать несколько бетонных блоков вокруг передней части топки. Оба инструмента справятся с работой, но я предпочитаю угловую шлифовальную машину из-за ее низкой стоимости, простоты использования и универсальности. (Вы также можете арендовать один для этого проекта.) Мы использовали его для резки CEB для стены за нашей кухней, стальной арматуры, плитки и бетонных блоков. Мы даже использовали его, чтобы отшлифовать и отшлифовать наши деревянные опоры для покрытия и отшлифовать края наших бетонных столешниц и сковороды. Он окупил себя за одну эту работу.

Легкий цемент

Теперь вы можете заполнить пространство между топкой и бетонным блоком легким цементом. Для этого мы использовали более высокое содержание перлита, чтобы максимизировать изоляцию вокруг топки (в этой части прочность на сжатие имеет меньшее значение). Перлитовая смесь для верхней половины: два мешка цемента и чуть меньше 26 фунтов перлита. (Мы сэкономили небольшую сумму на изолированной двери и основании дымохода.) Дайте высохнуть несколько дней, прежде чем продолжить.

Бетонная столешница

Следующим шагом будет сборка столешницы. Мы выбрали монолитные бетонные столешницы из-за их прочности, устойчивости к теплу и влаге. Например, нам не нужно беспокоиться, если буря зальет на кухню дождь. Прочность важна, поэтому мы можем закрепить зернодробилку на столешнице, что важно, если вы собираетесь печь полезный хлеб. Наша конструкция столешницы удерживает огнеупорные кирпичи на месте. Хотя обычно используются подставки под горячее, нам не нужно беспокоиться о том, чтобы поспешно поставить горячие кастрюли или иным образом чрезмерно беспокоиться о повреждении поверхности. Плитка тоже очень практична, но мы использовали ее по бокам печи, а сверху хотели что-то другое. Камень — еще один хороший выбор, но слишком дорогой для нашего бюджета.

Мы искали недорогой способ изготовления столешниц из бетона и нашли довольно хорошее решение, которое стоило бы меньше, чем изготовление столешниц на заказ — около 20 долларов вместо 2000 долларов. (Стоимость указана за 12 1/2 погонных футов столешниц толщиной 25 1/2 дюйма.)

Мы использовали 100-процентный лом для формовки, около половины мешка цемента, арматуру в четверть дюйма, проволоку для тюков, песок. , гравий и железоокисный пигмент. Формы состояли из оставшихся восьмидюймовых цементных плит и древесных отходов. Мы разместили арматуру в виде сетки, а затем залили сверху бетоном. Создайте восьмидюймовое пространство между дымоходом и столешницей со съемной прокладкой, чтобы обеспечить расширение и сжатие. Когда бетон схватился, мы использовали инструмент для окантовки, чтобы скруглить края. Пигмент наносили на поверхность, когда бетон начинал схватываться. Для создания красивого цвета требуется лишь небольшое количество пигмента, разбросанного здесь и там. После того как в течение трех дней формы были зачищены, а края подкрашены, мы наносили на края «краску» из окиси железа, смешанную с водой. Возможно, вы захотите потратить дополнительные 10–20 долларов и добавить пигмент во всю смесь, чтобы получить цельно окрашенный бетон.

(Полная информация о том, как сделать собственную монолитную бетонную столешницу, будет доступна в будущем.)

Дымоход для печи

Собрать дымоход несложно. В пределах легкой досягаемости находится заслонка для регулирования потока воздуха и экономии дров; открывайте его, когда разжигаете огонь, и закрывайте, когда выпекаете, чтобы все тепло не выбрасывалось в дымоход. Крышка на дымоходе защищает от дождя и снега, а чехол (или воротник) вместе с силиконом герметизирует соединение на крыше. Дымоход состоит из секций для облегчения снятия и очистки. Зазор между дымоходом и основанием дымохода заполняется легким цементом.

Плитка Облицовка

Плитка — отличный отделочный материал, который выдерживает большие нагрузки, но при этом выглядит красиво. Вы можете проявить творческий подход с плиткой, и это хорошая ценность. Чтобы определиться с цветом, принесите образцы домой из магазина и посмотрите, что выглядит лучше всего. Возможно, вы захотите выбрать плитку заранее и внести небольшие коррективы в размер печи для идеальной подгонки. Вы можете настроить размеры стыков бетонных блоков, чтобы плитка идеально подходила друг к другу, и уменьшить количество резки плитки. Вы также можете нанести штукатурку на бетонные блоки или просто покрасить их.

Чтобы уложить плитку, сначала очистите блочную стену от остатков бетона. Используйте тряпку для защиты пола. Выровняйте плитку, чтобы определить равномерное расстояние. Нарисуйте ровную линию вокруг печи в качестве ориентира для первого ряда. (Мы начали с основания на передней части.) Смешайте ведро раствора, смочите водой обратную сторону каждой плитки (или замочите плитку в воде) и нанесите раствор примерно на три восьмых дюйма остроконечным шпателем. Сузьте края и слегка прижмите каждую плитку на место. Проверьте выравнивание в каждом направлении. Несколько легких ударов рукояткой шпателя надежно закрепят плитку на месте. Еще раз проверьте отвесность, уровень, равномерное расстояние и убедитесь, что плитка находится в одной плоскости с печью. Это помогает периодически менять угол обзора и взгляд вдоль поверхности.

Дайте плитке немного схватиться, а затем заполните швы резиновой теркой. Делайте по одной секции за раз, разглаживая стыки и поэтапно очищая поверхности губкой. Выжмите лишнюю влагу из губки, чтобы швы не ослабли из-за попадания слишком большого количества воды в раствор. Не забудьте оставить восьмидюймовый зазор между плиткой и огнеупорными кирпичами для расширения и сжатия.

Решетка для копчения

Все, что вам нужно, чтобы превратить уличную печь в коптильню, — это решетка для гриля (или типичная решетка для духовки) примерно (посередине высоты) в топке. Просто просверлите четыре отверстия в огнеупорном кирпиче, облицовывающем топку, вставьте в отверстия стальные штифты и добавьте полку. Вы также можете подвесить поддон к решетке с помощью проволоки. Термометр духовки полезен для того, чтобы убедиться, что температура правильная на протяжении всего процесса копчения.

Решетка для гриля и сковорода

В наружной печи используются решетка для гриля и сковорода одинакового размера, что позволяет использовать несколько функций приготовления. Просто замените одно на другое в зависимости от того, как вы готовите. Для жарки, выпечки или варки используйте четвертьдюймовую стальную сковороду. Для выпечки сложите кирпичи или бетонные блоки поверх сковороды, чтобы сохранить тепло. Еще одной приятной особенностью является добавление решетки на дно топки, чтобы немного приподнять кастрюли, чтобы улучшить циркуляцию воздуха и уменьшить пригорание. Еще одна дополнительная функция энергосбережения — добавить прокладку для плиты, чтобы герметизировать сковороду и предотвратить утечку воздуха.

Дверца духовки

Дверца является ключевым элементом, необходимым для выпечки. Мы построили изолированную дверь толщиной 2 дюйма из стали толщиной 16 дюймов, наполненную перлитом. Это еще одна функция экономии дров. Передняя часть двери образует выступ, который нависает над топкой примерно на полдюйма, чтобы уменьшить утечку воздуха. Большая деревянная ручка не нагревается слишком сильно и позволяет устанавливать и снимать дверь одной рукой. Нет петель; дверь встает на место. Мы добавили регулируемое вентиляционное отверстие для управления воздушным потоком и покрасили дверь аэрозольной краской. Исходя из нашего опыта, отверстие в двери диаметром 1 3/4 дюйма кажется идеальным размером. Если вы предпочитаете более простой метод изготовления двери, сделайте толстую деревянную дверь с куском металла внутри, оставив воздушный зазор примерно в четверть дюйма между деревом и металлом. Края можно сделать шпунтовыми для более плотного прилегания. Кроме того, термометр, встроенный в дверь, был бы хорошей особенностью.

Зажигай!

Подождите несколько дней, пока плитка затвердеет, прежде чем топить печь в первый раз. Мы начали с небольшого костра и постепенно, по одному костру в день, разводили все более крупные костры, чтобы выгнать оставшуюся влагу.

Самый быстрый способ разжечь огонь

Поместите два куска дров диаметром 2 дюйма в каждую сторону топки. Добавьте скомканную газету между ними и поместите сухие палочки поверх газеты поперек двухдюймовых дров. Добавьте больше веточек (размером с мизинец) сверху крест-накрест. Сначала не кладите слишком много дерева, чтобы обеспечить хороший приток воздуха. Прежде чем разжечь огонь, подготовьте все: небольшие щепки для растопки и кусочки дров или древесного угля размером от 1 до 2 дюймов.

Откройте заслонку и вентиляционное отверстие в двери. Зажженная свеча поможет быстро разжечь огонь. Добавьте растопку через три-четыре минуты, когда ветки полностью загорятся. Добавьте более крупные кусочки примерно через 5 минут. Подождите 5 минут и наполовину закройте заслонку и вентиляционные отверстия.

Советы по использованию уличной печи

• Протрите очаг влажной тряпкой на палочке, чтобы создать пар для улучшения качества некоторых сортов хлеба.
• Лучшие сорта древесины для использования: орех пекан и вишня (слишком много гикори или мескитового дерева могут сделать пищу горькой). Apple тоже хорошо работает, но вам придется найти то, что доступно в вашем регионе.
• Готовьте сбоку, чтобы не стоять прямо перед топкой (так удобнее).
• Печь может нагреваться до 400 градусов всего за 15-20 минут, в зависимости от того, как разводится огонь. Некоторые могут предпочесть подождать и позволить огнеупорному кирпичу накопить больше тепла, но вы можете начать готовить прямо сейчас.
• Накрытая форма для выпечки идеально подходит для выпечки хлеба. Он удерживает влагу внутри контейнера, которая превращается в пар и создает легкий, пористый, влажный хлеб с максимальной пышностью.
• Во время выпекания мы поддерживаем небольшой огонь в задней части топки. Это поддерживает постоянный нагрев и позволяет нам запекать и жарить несколько блюд. Время от времени перемещайте (переворачивайте) продукты, чтобы они не пригорели.
• Накройте десерты оловянной фольгой или крышкой, чтобы предотвратить нежелательный запах дыма. Тот же самый ароматизатор, который делает вкус блюд на гриле таким замечательным, может действительно испортить вкус десертов.
• После завершения приготовления последний шаг — вычерпать угли и залить их водой. Мы используем самодельный древесный уголь, а это значит, что его можно использовать повторно, когда он высохнет.
• Наш дешевый термометр для духовки затуманился дымом уже после нескольких применений. (Дым попал внутрь термометра.) Хороший термометр должен служить намного дольше. Лучший способ, вероятно, добавить термометр в дверь. Это позволяет легко проверить внутреннюю температуру, не открывая дверцу (которая очень быстро выпускает большое количество тепла).
  Настольная щетка (с натуральной щетиной, а не пластиковая) очень удобна для подметания золы перед печью. Чтобы предотвратить пригорание щетины, сначала удалите угли совком. Венчик метла также работает хорошо.

Для этого проекта не существует чертежей.  диаграмма и  список материалов — это все, что у нас есть для этого.

Вот совет. На диаграмме показан вариант печи в разрезе, который точно разделяет печь пополам. Таким образом, если вы видите два огнеупорных кирпича перед полом печи, всего их будет четыре.

Инженер/подрядчик Оуэн Гейгер является соразработчиком earthbagbuilding.com и часто использует натуральные строительные материалы.

Соберите дома печь для пиццы

В последние годы популярность печей для пиццы резко возросла. Мы протестировали несколько из них и поняли, почему. Хорошая печь для пиццы может приготовить фантастическую домашнюю пиццу менее чем за две минуты, и вы можете сделать ее так, как вам нравится. Это особенно удобно, если члены вашей семьи никогда не соглашаются на начинку. За 10 минут вы можете испечь три пирога размером от 12 до 14 дюймов. Каждый получает то, что хочет.

Во время одного раунда тестирования мы задумались: насколько сложно будет сделать собственную портативную печь для пиццы? Есть много планов для кирпичных печей для пиццы, но не слишком много для небольших, портативных печей, работающих на пропане, которые вы можете использовать где угодно: во внутреннем дворике, на барбекю у друга или даже в кемпинге. Итак, мы запустили этот проект печи для пиццы своими руками. Корпус сделан из матовой нержавеющей стали, которую мы нашли на нашей местной свалке, а камень для пиццы поставляется с Amazon. Изготовление горелки было самой сложной частью и требовало повторных попыток, чтобы заставить ее работать достаточно хорошо, чтобы камень для пиццы прогрелся до температуры.

Брэдли Форд

Если вы хотите выполнить этот проект, мы перечислили материалы и инструменты для него ниже. Полезно иметь пару специализированных инструментов, таких как металлогибочный пресс и ленточная пила, но они не обязательны. Я использовал тиски и металлический пруток для зажима и гибки листового металла в течение многих лет — наличие тормоза для этой работы было роскошью. И хотя ленточная пила или ножницы для листового металла облегчают резку, существует множество других вариантов резки листового металла. Отрезные круги на угловых шлифовальных машинах и диски для циркулярных пил, предназначенные для металла, — это всего лишь две возможности. Одно предостережение: если вы используете нержавеющую сталь, некоторые режущие инструменты могут нагреться и обесцветить покрытие.

Персонал

Необходимые материалы

• Камень для пиццы 14” x 16”
• Газовый шаровой кран FIP 3⁄8”
• 3⁄8” латунный ниппель
• 3⁄8” латунная труба 9091 x 4” Латунный трубный ниппель 3⁄8” x 4”
• Латунная трубная заглушка 3⁄8”
• Раструб 3⁄8” x 3⁄8” FPT муфта

• Желтая PTFE уплотнительная лента для газопровода
• Форсунки пропана, комплект 4
• Регулируемый пропановый регулятор 4′ 0-20 PSI
• Заклепки из нержавеющей стали, 1/8” x 3/8” (x150)
• Универсальный запальник для гриля
• Удлиненный запальный электрод
• 1-дюймовая керамическая изоляция
• 2 фута x 4 фута, калибр 22, матовый листовой металл из нержавеющей стали (x2)
• 2′ x 3′ 20-калибр, матовый листовой нержавеющий лист

Необходимые инструменты

• 36-дюймовый гибочный пресс для металла
• Ленточная пила с режущим диском по металлу или циркулярная пила с режущим металлом лезвие
• Metal cutting shears
• Pop rivet gun
• Belt grinder
• Metal files
• Sheet metal finishing hammer
• Bench vise
• Pipe wrench
• Assorted wrenches
• C clamps
• Step drill bits
• Drill bit index , включая биты 1/8”, 5/64” и 17/64”
• Дрель
• Паяльник
• Универсальный нож

Сборка пола и внутренних стен печи для пиццы

Сборка кронштейна горелки

Сборка горелки

Перед сборкой горелки необходимо выполнить несколько действий. Во-первых, вам нужно просверлить и нарезать 6-дюймовый латунный патрубок, чтобы вы могли установить пропановые форсунки. Просверлите четыре отверстия диаметром 17⁄64 дюйма на расстоянии 1 1⁄4 дюйма друг от друга, затем нарежьте в них резьбу с помощью метчика 5⁄16–24. Следующее, что вам нужно сделать, это просверлить крошечное отверстие в пропановой форсунке с помощью сверла диаметром 5/64 дюйма.

Сборка пола и внутренних стен печи

Добавление изоляции и установка наружных панелей печи

Установка ножек

Установка горелки

Установка кожуха горелки

После того, как мы закончили строительство печи для пиццы, мы обнаружили, что горелка чувствительна к ветру , время от времени толкая пламя в спину. Итак, мы добавили этот впускной колпак, который защищает горелку и создает лучшую тягу, чтобы пламя направлялось туда, куда оно должно идти. При использовании духовки лучше ориентировать заднюю часть духовки по направлению ветра.

Использование вашей печи для пиццы

Bradley Ford

Чтобы запустить печь для пиццы в первый раз, подсоедините регулируемый регулятор к баллону с пропаном и к штуцеру на горелке. Выключите регулируемый регулятор, откройте клапан на баллоне с пропаном и откройте газовый клапан на духовке. Медленно поворачивайте регулятор, пока не услышите выходящий газ, затем нажмите на запальник. После того, как вы услышите, как загорается горелка, вы можете заглянуть внутрь и отрегулировать пламя, пока оно не будет касаться верхней части дверцы печи для пиццы спереди. Дайте ему прогореть около 25 минут или около того, прежде чем использовать его в первый раз. Обычно на разогрев уходит около 15 минут, в зависимости от температуры и ветра.

А теперь готовь пиццу!

Брэдли Форд

Редактор тестов

Брэд Форд провел большую часть своей жизни, используя инструменты для ремонта, сборки или создания вещей.
