Печь Бубафоня длительного горения: чертежи, схема, фото

Самодельная печь длительного горения Бубафоня из газового баллона своими руками: чертежи, размеры, схема, фото, видео.

Продолжаем тему самодельных печей длительного горения и на этот раз мы рассмотрим печь с очень оригинальной конструкцией, печь называется Бубафоня.

Такое оригинальное название дали ей пользователи форума, на котором в 2008 году была представлена конструкция печи умельцем с ником Bubafonja.

Печь действительно заслуживает внимания, её конструкция предельно проста, работает печь на любой древесине, это могут быть не только дрова, но и опилки, щепа и ветки.

Сделать Бубафоню можно из обычного газового пропанового баллона и отапливать практически за копейки — теплицу, дачный домик, хозяйственные помещения, бокс или гараж.

Бубафоня действительно печь длительного горения, на одной закладке дров время горения в этой печи в зависимости от типа древесины составляет 5 – 8 часов. В обычной печи такое количество дров сгорит за час, и большая часть тепла выйдет просто в дымоход, а в Бубафоне это же самое количество дров будет гореть в 5 – 6 раз дольше и тепло будет равномерно поступать в помещение, а не вылетать в дымоход.

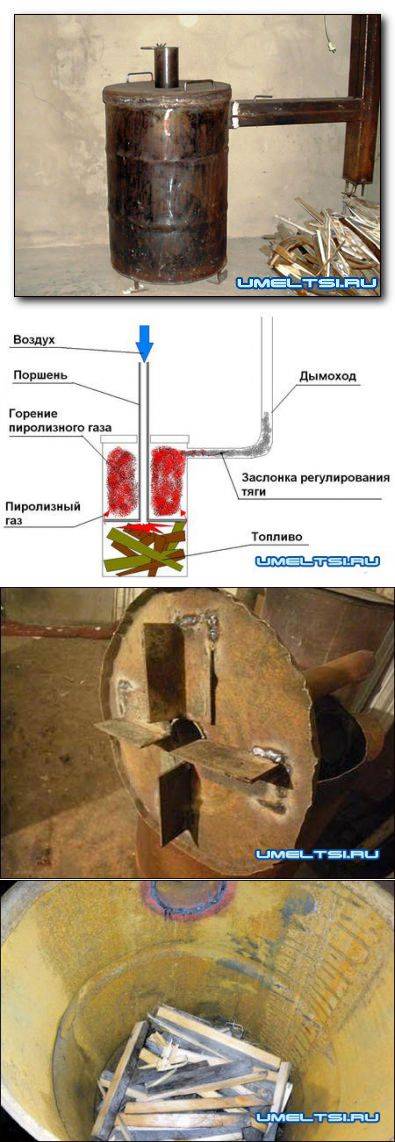

Схема и принцип работы

Конструкция печи состоит из нижней основной камеры первичного горения, в которой горит, точнее, тлеет древесина и верхней вторичной камеры, где догорают пиролизные газы, выделяемые при тлении древесины.

Камеры разделяются подвижным поршнем который упирается в древесину и по сути создаёт две камеры нижнюю для горения древесины и верхнюю для догорания пиролизных газов. За счёт такой конструкции топливо сгорает полностью и отдаёт тепло по максимуму.

Подача кислорода в нижнюю камеру идёт через трубу поршня, по мере сгорания древесины, поршень проседает под своим весом и тем самым не даёт древесине получить много кислорода и быстро сгореть.

Интенсивность горения в печи регулируется заслонкой на вентиляционной трубе поршня, чем больше отверстие, тем больше поступает кислорода и тем интенсивней греет печь и наоборот, если прикрыть заслонку интенсивность горения будет меньше, и топливо будет гореть дольше.

Чертежи и размеры

Бубафоня — это печь самоделка и тут особая точность в размерах не требуется, главное соблюдать саму конструкцию печи.

На рисунках ниже предоставлены чертежи и размеры Бубафони из газового баллона.

Бубафоня своими руками

Конструкция печь предельно проста, Бубафоня состоит из таких частей:

• Корпус.
• Крышка корпуса.
• Поршень с трубой.
• Дымоход.

Сделать печь длительного горения можно также из бочки, но нужно смотреть на толщину металла, тонкостенная бочка быстро прогорит.

Газовый баллон из-под пропана идеально подходит для изготовления Бубафони, толщина металла у баллона 3 мм чего вполне достаточно для таких температур.

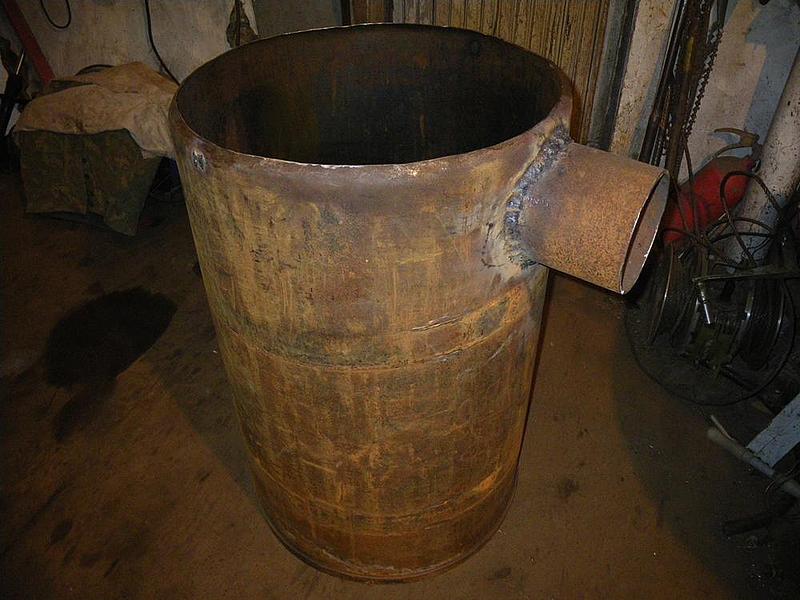

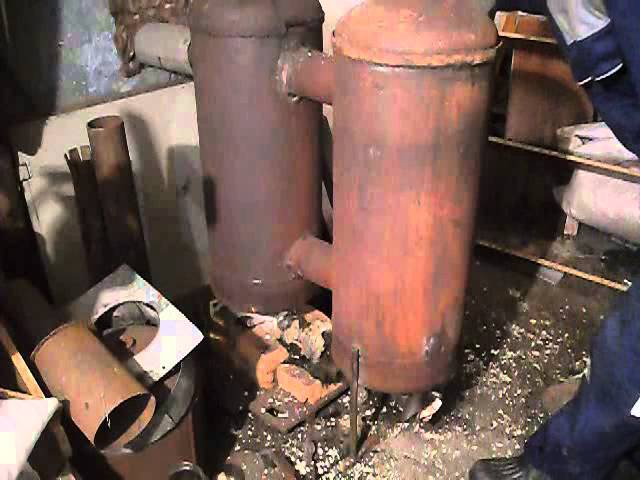

Корпус печки

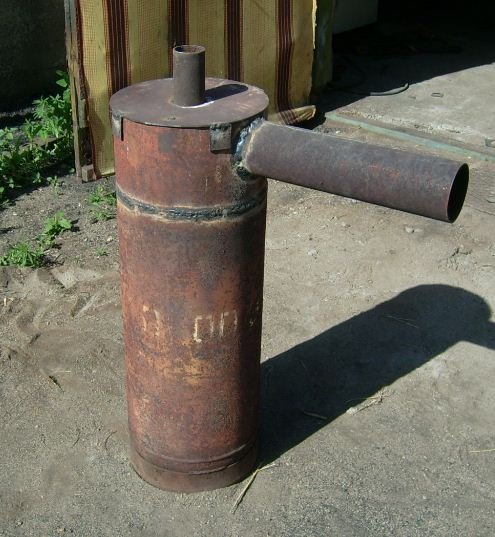

Достаточно срезать верхнюю часть баллона болгаркой, в крышке сделать отверстие под трубу поршня и корпус печи готов.

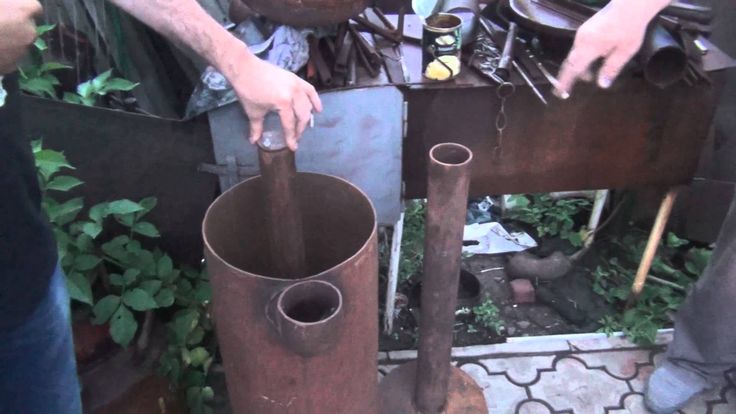

Поршень печи

Диаметр газового баллона составляет 300 мм, значит, для изготовления поршня понадобится металлический диск диаметром около 270 мм.

Поршень должен свободно ходить по трубе, небольшая щель между диском поршня и стенками печки обеспечивает выход пиролизных газов в верхнюю камеру

Для поршня также понадобится труба диаметром 60 – 80 мм длиной 900 мм.

Трубу нужно приварить к центру диска, предварительно в центре диска нужно сделать отверстие равное внутреннему диаметру трубы.

На, верх трубы желательно сразу сделать заслонку, чтобы регулировать интенсивность горения в печи.

Конструктивная особенность поршня заключается в его нижних опорах, которые не дают пластине поршня полностью придавить тлеющую древесину. Нижние опоры пластины можно изготовить из уголка или полос металла 40 мм.

Дымоход печи

Дымоход состоит из металлической трубы диаметром 120 – 160 мм, не рекомендуется использовать дымоход меньшим диаметром, это снизит тягу в дымоходе, он будет быстро забиваться сажей, печь начнёт дымить в помещение.

Труба дымохода вваривается в верхней части боковой стенки баллона, чтобы обеспечить хорошую тягу нужно избегать прямых углов на сгибах трубы дымохода и использовать как можно меньше колен. Дымоход желательно сделать разборным, чтобы его было удобней чистить от сажи.

Печь с водяной рубашкой

Чтобы получить больше тепла от печи можно установить на дымоход водяную рубашку и подключить её к системе труб и батарей отопления. Циркуляцию воды в системе отопления обеспечит циркуляционный насос.

Красить печь не рекомендуется, при высоких температурах краска сразу обгорит, к тому же при обгорании краска будет выделять едкий запах.

Основной недостаток такой печи в её неказистом внешнем виде, такую печь можно поставить в мастерской или гараже, но не в жилом доме. Если эту печь использовать в качестве отопительного котла для дома, то её придётся устанавливать в подвале или в подсобке.

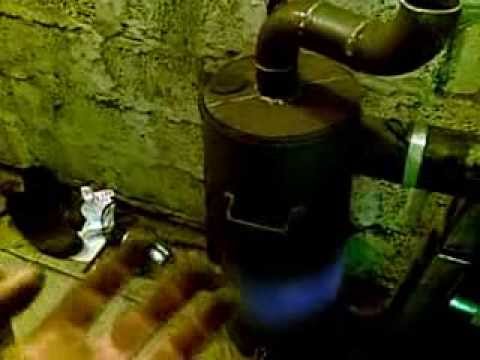

Увидеть печь в работе можно на этом видео.

Печь бубафоня – принцип ее работы, конструктивные элементы, правила сборки, плюсы и минусы

Содержание:

1. Конструктивные особенности бубафони
2. Расчеты конструктивных элементов печки
3. Котел из газового баллона
4. Котел с водяной рубашкой
5. Сборка бубафони

Свое название печь бубафоня получила от своего создателя – умельца, который живет на Колыме, Афанасия Бубякина.

Он в интернете регистрируется в разных сервисах и порталах под ником bubafonja. Нельзя сказать, что свое детище он изобрел сам. За основу печки была взята уже действующая конструкция, которая носит название Стропува. Это агрегаты, которые выпускает литовский производитель. Просто Бубякин доработал конструкцию, повысил ее КПД и добился максимального горения топлива.

Бубафоня в сборе

Что самое удивительное, чертежи умелец выставил в свободном доступе, которыми не замедлили воспользоваться все домашние мастера. При этом конструкция оказалась очень простой с минимальным количеством элементов. Изготовить ее можно за один день, если владеть навыками работы сварочным аппаратом. При этом высокой квалификации здесь не надо. Но самое удивительное то, что печка бубафоня может работать на любом твердом топливе: опилки, дрова, ветки, еловые или сосновые шишки, уголь (антрацит).

Во всем хороша печь Афанасия Бубякина, но есть у нее и один недостаток, который лишает возможности установить ее в систему водяного отопления. То есть, она для этих целей не предназначена. Как отдельный отопительный агрегат, она работает превосходно, даже можно соединить ее с ГВС. Но с отоплением не получается. Если подключить ее к отопительной системе дома, то котел бубафоня себя начинает проявлять, показывая все негативное. А именно:

• Увеличивается расход топлива, снижая КПД до 60%.
• На стенках топки и дымохода осаждается сажа, которая интенсивно растет.
• Одной загрузки хватает на 12 часов. Такой же котел от Стропува требует топлива через каждые 30 часов.
• В сильные морозы в дымоходе образуется конденсат, который тут же замерзает, сужая сечение дымоходной трубы.
• Редко, но случается, процесс обратного горения. Это когда воздух в топку подается не из поддувала, а из дымохода.
• Очень сложно регулировать температуру нагревания воды в системе отопления. Котел работает скачкообразно, достигая максимальных температур до +97°, что чревато большими неприятностями.

Как сгорает топливо и остальные процессы внутри агрегата

Но необходимо отметить, что конструкция печки Стропува очень сложная. В ней большое количество разных элементов, которые влияют на качество работы прибора. Мастер с Колымы просто упростил ее, сделав эффективным сам процесс сгорания топлива. А этот процесс состоит из двух этапов: пиролиз, то есть, тление топлива при небольшом количестве кислорода, и дожигание газогорючей смеси, в которую входят кислород, пиролизные и дымовые газы.

Конструктивные особенности бубафони

Итак, как уже говорилось выше, сделать бубафоню своими руками – не проблема. Главное – разобраться в ее конструкции и понять принцип работы печки. На фото ниже показана схема расположения основных элементов агрегата. То есть, это емкость, она же корпус печи, в которую закладывается топливо. Чтобы происходит пиролиз, необходимо создать условия, при которых в зону горения будет подаваться минимальное количество воздуха. Это будет обеспечивать труба, которая будет проходить сквозь верхнюю крышку бубафони. Крышка плотно прилегает к корпусу прибора, здесь должна обеспечиваться полная герметичность.

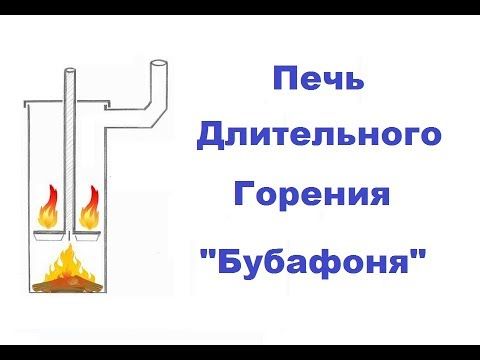

Схема конструкции печи бубафоня

Чтобы пространство тления топлива в процессе сгорания последнего не увеличивалось, что может привести к возгоранию тех же дров или опилок, а этого нельзя допустить, необходимо установить поверх топки какой-то груз, который будет опускаться по мере сгорания топлива и выдерживать необходимый зазор между грузом и зоной тления. В качестве такого груза используется металлический блин, к которому с нижней стороны приварены металлические профили. Последние будут утяжелять груз и создавать тот самый необходимый зазор за счет своих размеров.

Этот утяжеленный блин соединен сваркой с телескопической трубой, по которой должен воздух проникать в зону горения печки. И между ними есть отверстие, которое позволяет воздуху проникать внутрь. И последний элемент агрегата бубафоня на опилках или дровах – это дымоход. Он обычно крепится к выходному патрубку, который устанавливается сбоку корпуса прибора.

Размеры корпуса и распределителя воздуха

Бубафоня – это печь длительного горения, поэтому в ней происходят сразу несколько сложных теплотехнических процесса. Но чтобы их добиться пришлось находить определенные чисто конструктивные решения. К примеру, процесс пиролиза происходит под грузов в виде блина. При этом пиролизные и дымовые газы проходят в камеру над грузом через зазор между блином и стенками корпуса печки бубафони. Зазор настолько мал, что дает возможность под гнетом происходить пиролизным процессам. То есть, сам пиролиз в плане эффективности возрастает, а соответственно растет и роль дожига над блином. Поэтому, если правильно собрать агрегат точно по чертежам Бубякина, то можно саму конструкцию уменьшить почти вдвое.

Правда, необходимо отдать должное, что температура тления и дожига требует особого отношения к материалам, из которых будет собираться печь бубафоня своими руками. Это на самом деле важная составляющая, от которой зависит долгосрочная эксплуатации нагревательного прибора. Металл должен быть достаточно толстым, чтобы его не покоробило и не повело. Поэтому чаще всего мастера используют для этих целей газовые баллоны. Изготовить печь бубафоня из газового баллона своими руками просто. Сам процесс сборки упрощается еще и тем, что баллон уже является готовой конструкцией корпуса нагревательного агрегата с толщиною стенки 6-8 мм.

Вариант элементов

Расчеты конструктивных элементов печки

При кажущейся простоте печи бубафоня необходимо понимать, что ее размеры играют немаловажную роль. Особое внимание надо уделять соотношению ее диаметра к высоте. Данный показатель варьируется в пределах от 3:1 до 5:1. При этом строго подбирается именно диаметр конструкции, он варьируется в диапазоне 600-800 мм. Почему так строго?

• Если выбрать корпус меньшего диаметра, то внутри агрегата поступающий в зону тления воздух не успеет максимально нагреться и перемешаться с пиролизными газами. Он просто вылетит в дымоход, унося за собой и позиции КПД. При этом в камере дожига не будет образовываться горючая смесь, которая должна сгореть.
• При большом диаметре котла само топливо в основном будет гореть по центру, а края будут сгорать медленно. То есть, внутри зоны тления образуется яма. Получится так, что груз (блин) будет располагаться на краях топливной загрузки, а под ним образуется свободное пространство, которое будет заполняться поступающим воздухом. Топливо просто начнет гореть, и придется забыть о пиролизе, как таковом. Опять снижение КПД. Но, как показывает практика, в данной ситуации чаще всего печь просто затухает.

Так горит топливо в зоне тления под блином

Возвращаемся к толщине стенки. Если изготавливается бубафоня с водяной рубашкой, то данный показатель не должен быть меньше 4 мм. Все дело в том, что через тонкую металлическую стенку тепло тут же перейдет в воду, а вот отводящие газы тут же начнут остывать. При температуре ниже 400С процесс дожига просто невозможен. То есть, газогорючая смесь не будет сгорать, на стенках образуется нагар, внутри дымохода конденсат. И это все является снижением не только КПД, но и срока эксплуатации печки бубафоня.

Внимание! Слишком толстый металл корпуса тоже не является эффективным решением. Потому что тепловая инерция (и временная тоже) создадут условия, при которых котел может закипеть. Поэтому оптимально считается, что толщина стенки прибора должна быть в пределах 6 мм. А если используется для сборки печки жаропрочная сталь, то толщину можно снизить до 4 мм.

Печь из бочки с тонкой стенкой

Котел из газового баллона

Бубафоня из газового баллона (чертеж приложен) – это наилучшее решение. По сути, это готовый корпус с днищем. Остается только отрезать скругленный верх, который прекрасно будет справляться с ролью крышки.

• Перед началом резки надо открыть вентиль баллона, чтобы спустить остатки газа. Специалисты вообще советуют перед любыми манипуляциями с баллоном промыть его теплой водой. Для чего откручивается вентиль и в отверстие заливается вода.
• Срезать крышку можно болгаркой из газовым резаком. Рез производится по началу скругления.
• После чего линию среза на корпусе и крышке надо доработать болгаркой, на которую насаживается шлифовальный камень. Чистота кромок – основное условие правильной сборки бубафони.

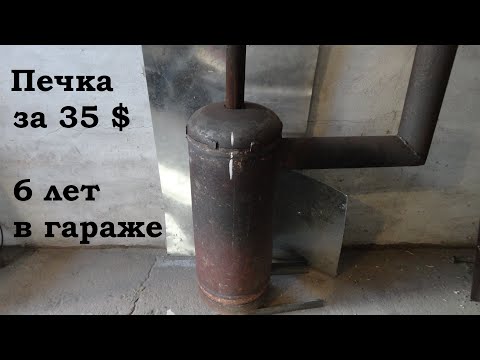

Бубафоня из газового баллона

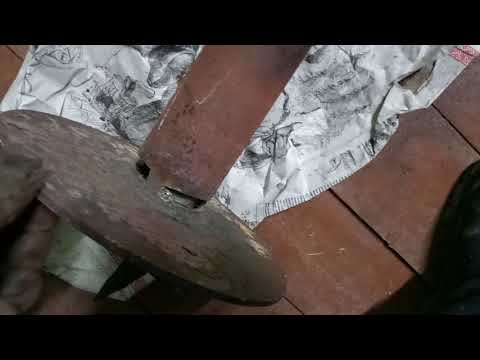

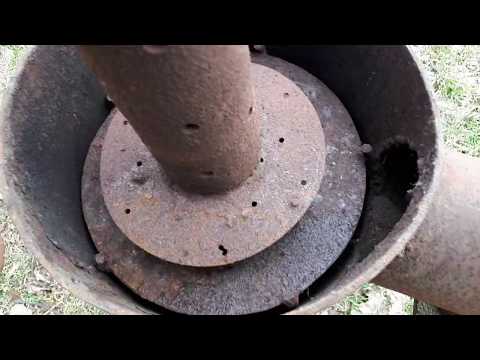

Сборка распределителя воздуха

Основной элемент распределителя воздуха – блин, который вырезается из листового железа. Основной его параметр – диаметр. По сути, это внутренний диаметр газового баллона, из которого надо вычесть две ширины зазора между блином и стенками корпуса печки. Есть определенные строгие нормы зазора. Они соответствуют соотношению – 0,05D, где D – это внутренний диаметр баллона. К примеру, если D равно 300 мм, то зазор будет равен 15 мм. Теперь можно подсчитать и диаметр блина: 300-15×2=270 мм.

Теперь необходимо определиться с размерами ребер, которые будут утяжелять блин и создавать зазор между ним и топливом. Обычно для этого используется соотношение: 1:D. Но многое будет зависеть от диаметра используемого газового баллона. То есть, данное соотношение не для всех диаметров одинаковое. К примеру, для D=600 мм, высота ребер будет равна 60 мм. Для D=300 мм, высота будет равна 40 мм.

Что касается толщины листа, из которого будет вырезан блин, то здесь также есть свое соотношение относительно диаметра корпуса бубафони (с водяным контуром или без такового). И чем меньше диаметр печки, тем толще в ней должен использоваться блин. Данный размерный показатель является критичным, то есть, он должен быть точным. Проводимые расчеты очень сложны, поэтому мастера пользуются уже готовыми соотношениями.

Диаметр печки, мм	Толщина блина, мм
300	6-10
400	6-8
600	4-6
800	2,5-4

В качестве ребер для распределителя воздуха можно использовать разные профили (готовые или изготовленные своими руками). На фото ниже показано несколько вариантов, которые можно использовать при изготовлении печи бубафони своими руками (схемы и чертежи здесь не нужны). Все достаточно просто. Главное – правильно по размерам нарезать элементы, правильно их уложить по месту и приварить. Кстати, сварку необязательно проводить по всем линиям стыка, можно ее провести по участкам.

Сборка распределителя воздуха

Внимание! На фото хорошо видно, что нижний конец трубы располагается по нижнему краю ребер. Это делается с единственной целью, чтобы входящий в зону горения воздух несколько сантиметров прошел по трубе, которая сама располагается в этой зоне. То есть, воздух попросту нагревается, перед тем как попасть в зону тления дров или опилок.

Обратите внимание на вторую картинку, где показан распределитель с изогнутыми ребрами. Такую конструкцию устанавливают в печки с большой высотой и небольшим диаметром.

• Во-первых, таким образом, увеличивается путь воздуха из трубы до топлива.
• Во-вторых, происходит завихрение, что помогает в небольшом объеме максимально сжигать его.

Немного о дымоходе

Сечение дымохода котла бубафоня зависит от объема заложенного топлива и от теплоемкости его сгорания. Формула такая:

S=1,75 x e x M, где е – это теплоемкость топлива, М – масса закладки. Теплоемкость у каждого вида топлива разная. Вот только несколько видов.

• Дрова – 2,82 кВт/ч.
• Опилки – 3,2.
• Уголь – 4,85.
• Брикеты из разных пород дерева – 3,1-3,5.
• Торф – 2,36.

Котел с водяной рубашкой

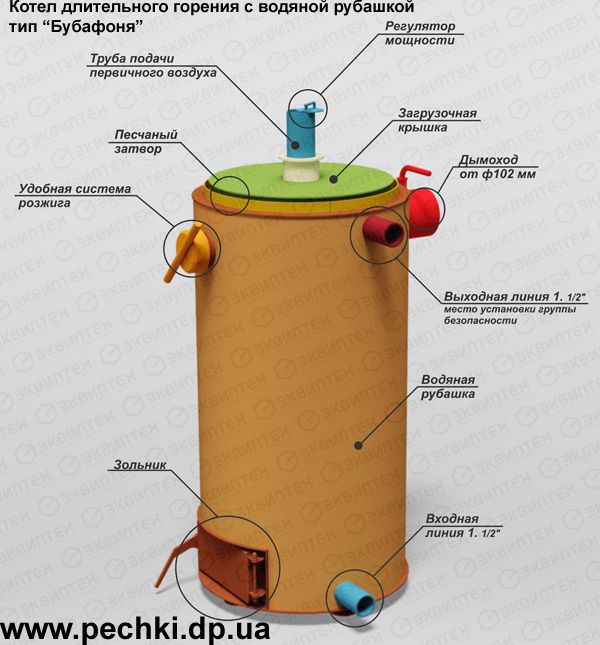

На фото ниже показан котел бубафоня с водяной рубашкой (чертеж принципиальной схемы). Конструкция на самом деле простая, в состав которой входит сама печь с двойной стенкой, между которыми находится вода для нагрева. Понятно, что основное значение а в данном случае – это зазор. Ничего считать уже не надо, потому что все отработано на практике. Поэтому зазор 40-60 мм – идеальный.

Принципиальная схема работы бубафони с водяной рубашкой

Что касается толщины металла, используемого для сооружения бубафони, то тут есть определенное соотношение: 1 мм толщины на 1 бар давления, создаваемого водой при нагреве. При этом учитывается, что данное соотношение берется из расчета высоты котла в 2 м. По итогам опытных образцов толщина стенки в 2,5 мм прекрасно справляется с нагрузками.

Сборка бубафони

Итак, изготовленная печь длительного горения своими руками по чертежам (или без них) готова, можно переходить к ее эксплуатации.

• Делается закладка топлива, которая поджигается сверху.
• Сверху устанавливается блин, к которому приварена труба для подачи воздуха.
• Сверху трубы и самого котла устанавливается крышка, которую скрепляют металлической лентой на лягушке.

В принципе, все. Теперь о некоторых требованиях по установке.

• Ставить агрегат можно только на огнеупорное основание. Хорошо, если к печке приварить четыре ножки.
• В системе дымохода должен быть сборник конденсата, в который обязательно монтируется сливной вентиль.
• Стены, у которых будет производиться монтаж печи, должны быть облицованы негорючим материалом.

Печка бубафоня в теплице

Такие печки в основном используются для обогрева подсобных и хозяйственных помещений (гараж, склад, цех, хлев и так далее). Но сегодня, исходя из экономии топлива, производится эксплуатация бубафони в теплицах, где они себя неплохо зарекомендовали. И все дело не только в том, что они имеют неплохой КПД и экономичное сжигание топлива. В них можно сжигать практически любой вид твердого топлива. К примеру, булерьян рассчитан только на дрова, а бубафоня может работать и на угле.

Сегодня по поводу эксплуатации и конструкции данной разновидности печек много вопросов. К примеру, а может ли работать бубафоня на отработке? Сразу надо оговориться, что это печь длительного горения на твердом топливе. На отработке может работать другой тип печек, и также с большой экономией топлива и неплохим КПД. Только называются они по-другому, и конструкция и у них тоже другая.

Не забудьте оценить статью:

Водогрейный пиролизный котел бубафон с ускорителем на его опилках

С приходом холодов люди задумываются о том, как обогреть помещение. В городских квартирах этим вопросом занимаются соответствующие службы. Но, что касается частного дома, то решение этой проблемы лежит на хозяине.

Самостоятельно организовать отопление достаточно сложно. Необходимо не только установить отопительные узлы, но и запастись топливом. Задача усложняется, когда встает вопрос об отоплении не только дома, но и подсобных построек. В этом случае поможет печь Бубафоня своими руками. Схематический рисунок этой конструкции можно найти в сети.

Современные печи легко вписываются в интерьер дома

Печь длительного горения: принцип работы

При организации отопления в доме стоит тщательно продумать все интересующие вопросы. И начать нужно с того, как сжигаются дрова, которые являются самым популярным топливом в частном секторе. Процесс начинается с нагрева древесины до определенной точки, когда она начинает воспламеняться.

Итак, после поджигания бумаги или другого материала топливо начинает нагреваться. При достижении 250 градусов древесина разлагается на химические элементы. Белый дым свидетельствует о том, что из древесины идет пар или газ. В дальнейшем при повышении температуры они воспламеняются, что ускоряет термохимическую реакцию.

Принцип работы котла достаточно прост.

Изучение пиролиза стало ключом к созданию современных котлов длительного горения. Благодаря пиролизным печам появилась возможность максимально эффективно использовать древесину в качестве источника тепловой энергии. Секрет в том, что пары и газы горят отдельно от топлива. Это, в свою очередь, обеспечивает его медленное затухание. В результате одна закладка горит дольше обычного.

В таких агрегатах, как печь длительного горения «Бубафоня», выделяют несколько основных стадий сжигания топлива:

• сушка древесины;
• пиролиз;
• сжигание или окисление;
• восстановление.

В результате после сжигания закладки остается небольшое количество пепла. Практически все топливо используется эффективно.

Устройство довольно легко сделать самостоятельно.

Топочное устройство

Чтобы сделать котел Бубафоня, необходимо тщательно продумать его конструкцию. Это позволит создать действительно производительный агрегат, который будет не только обогревать нужное помещение, но и экономить топливо. Итак, Бубафоня из газового баллона, чертеж содержит следующие элементы:

1. Корпус. Основной элемент печи, который чаще всего имеет цилиндрическую форму. Для конструкции часто используют бочку, баллон, громоздкий огнетушитель или трубу, к которой приваривают дно.
2. Дымоход. Элемент чаще всего делают из металлической трубы, которая имеет диаметр от 11 до 25 см. Он приваривается сверху корпуса и служит для отвода продуктов горения.
3. Подающий поршень. Деталь выполнена в виде круга, к нижней части которого приварены ребра. Воздушная трубка прикреплена к центру поршня. Основное назначение ребер – создание дополнительной воздушной прослойки между поршнем и поршнем. Это положительно сказывается на тлении и скорости газовыделения.
4. Регулирующий клапан. Здесь все довольно просто. Он служит для управления подачей окислителя в камеру сгорания.
5. Крышка. В нем делается отверстие, через которое пропускается воздуховод. Между ним и поршнем образуется вторичная камера сгорания, где происходит воспламенение паров и газов.

Это основные элементы конструкции. Но, если речь идет о Бубафони с водяной рубашкой, то схема будет выглядеть несколько иначе.

Агрегат может быть использован для полной системы отопления

Конструкция печи Бубафоня

Конструкция состоит из следующих частей:

• Цилиндрический корпус (обычно бочка, газовый баллон, труба), в котором сжигается твердое топливо . В корпусе имеется отверстие для трубы дымохода;
• Дымоход из металлической трубы диаметром 110-250 мм;
• Поршень. Состоит из пяты с «ребрами», к которой приварена труба диаметром 85-100 мм для подачи воздуха в камеру сгорания. Благодаря ребрам пятка не плотно прилегает к топливу, что положительно сказывается на процессе сгорания;
• В верхней части патрубка подачи воздуха установлен клапан для регулировки объема воздуха, поступающего в камеру сгорания;
• Крышка. Представляет собой обычную металлическую крышку ствола с отверстием для трубки поршня.

Чертеж печи Бубафоня с размерами: один из возможных вариантов реализации.

Достоинства и недостатки

Перед тем, как построить буржуйку, как Бубафоня из газового баллона, стоит учесть ее преимущества:

1. Простота конструкции. Обладая навыками работы с материалом в виде металла и сварочным аппаратом, построить такую ​​печь сможет любой человек.
2. Универсальность используемого топлива. Печь не привередлива в плане энергии. Так, он может работать на дровах, опилках, угле и древесных отходах. Также он вполне подходит для работы на пеллетах, популярность которых стремительно растет.
3. Продолжительность горения. Одной закладки может хватить надолго. Так, агрегат будет обогревать помещение в течение всего дня. Разумеется, точное значение напрямую зависит от размера камеры сгорания, а также наличия дополнительных контуров.

Несмотря на популярность и множество преимуществ, печь имеет некоторые недостатки:

• по сравнению с современными моделями печь имеет низкий КПД;
• достаточно сложно очистить конструкцию от отработки;
• конструкция имеет непривлекательный внешний вид, что делает невозможным его использование в жилых помещениях.

Что касается чистки духовки, то этот вопрос решают с помощью дверцы, которая устанавливается в нижней части корпуса.

Печь имеет простую конструкцию

Как работает Бубафоня, ее преимущества и недостатки

Конструкция этой замечательной печки такова, что подвижный поршень упирается в дрова, сложенные на дне топки. Она делит камеру сгорания на две части: под ней горят дрова, а сверху догорают пиролизные газы. Получается, что дрова горят не снизу вверх, как обычно, а сверху вниз. При этом процесс идет значительно медленнее, и топливо сгорает практически без остатка. Кислород для сжигания дров подается по трубе, которая служит штоком для поршня. В верхнюю часть топки, где горят пиролизные газы, кислород поступает через отверстия в крышке (куда вставляется трубка от поршня, и где крышка соосна с корпусом), поэтому нет необходимости беспокоиться о тесноте. Это даже вредно — печка задыхается при недостатке кислорода. Благодаря такому разделению камер топливо сгорает полностью. Интенсивность горения регулируется патрубком, к которому приварено поршневое кольцо. Для удобства к трубе приваривают небольшой штифт, к которому подвижно крепится металлический диск, диаметр которого чуть больше этой трубы. Некоторые просто перекрывают или ограничивают поток воздуха каким-либо предметом, регулируя этот зазор.

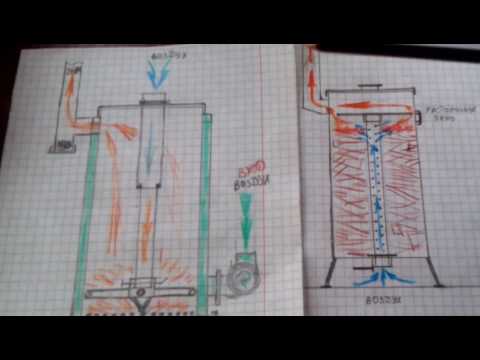

Примерная схема печи Бубафоня

Время горения одной закладки в большей степени зависит от объема топки: чем больше топка, тем больше дров, тем дольше горит топливо. В среднем одна закладка дров в Бубафоня из газового баллона горит 4-6 часов (также зависит от дров и другого «дополнительного» топлива). Те, кто делал Бубафоню из 200-литровой бочки, говорят, что одна закладка их нагревает до 20-24 часов. Не зря говорят, что Бубафоня – это печь долгого горения. Действительно, горит долго.

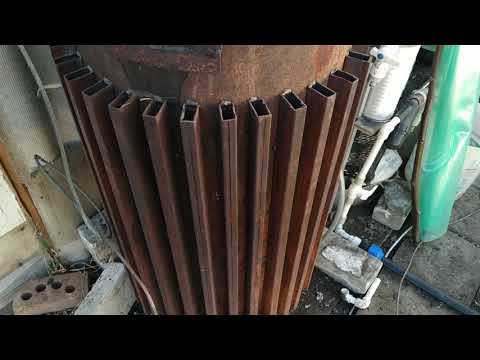

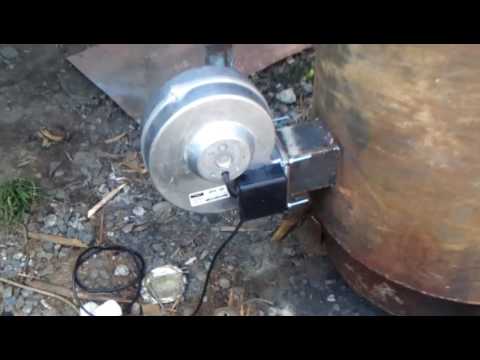

Несмотря на очевидные достоинства, у этой печки есть и недостатки: первый – малый «радиус действия» при высокой теплоотдаче. Возле печки тепло, даже жарко. Чуть дальше — холодно. Но эта проблема разрешима. Для улучшения ситуации действуют двумя способами: устраивают принудительную конвекцию (обмен воздуха) с помощью вентилятора или делают водяную рубашку, а нагретую воду пропускают по трубам для обогрева помещения.

Если с вентилятором все просто, то водяную рубашку можно сделать двумя способами: вокруг корпуса или отводить тепло от трубы дымохода. Рубашку на дымоход реализовать проще. У этого варианта есть и еще одно преимущество: тогда для отопления используется тепло от корпуса печи, а также то, которое раньше уходило наружу через дымоход. Теперь он также обогревает вашу комнату. Кроме того, при установке водяной рубашки на трубу дым на выходе уже не будет таким горячим и можно не так сильно заморачиваться с утеплением стены вокруг трубы. Как правильно провести трубу через стену или крышу, читайте здесь.

Печь «Бубафоня» можно использовать для организации водяного отопления, сделав водяную рубашку на корпусе или трубе

Еще одним важным недостатком является не самый привлекательный вид. Если Бубафоня используется в техническом помещении – в гараже, теплице, на даче, то беспокоиться не о чем. Как есть, так и есть. Ну а если вы хотите использовать его для обогрева дома, то придется прятать его где-нибудь в котельной, подвале, в пристройке. Можно еще доработать. Например, замуровать. Этим, кстати, вы значительно повысите комфортность нахождения возле печи: кирпич погасит большую часть жесткого излучения, смягчит его и станет своеобразным аккумулятором тепла: кирпич будет нагреваться, а потом, когда печка погаснет, она будет постепенно остывать и отдавать накопленное тепло.

О том, как сделать защитный кирпичный экран, читайте здесь.

Красить Бубафон не рекомендуется: это бесполезно — краска сгорит, а при горении даже отравит. Краска выдержит только в одном случае, если она термостойкая, но наносить ее надо по всем правилам, а это совсем не просто и дорого.

Недостаток «Бубафоня» — неказистый вид, но очень хорошо греется и очень долго горит

Не забывайте, что Бубафоня — железная печка. Просто поставить его на деревянный пол не получится – может случиться пожар. Причем очень быстро: температура пиролиза очень высокая (350°С и выше), поэтому корпус печи имеет высокую температуру. Так что он сможет серьезно гореть, а дерево незащищенного пола или близлежащих стен будет гореть. Поэтому уделяем пристальное внимание пожарной безопасности и подготавливаем место для печи: используем асбестоцементные плиты, металлические листы, кирпичи, теплоизоляционные материалы (минеральную вату или картон и другие термостойкие материалы).

Эксплуатация печи тоже несколько проблематична, но это обратная медаль за простоту конструкции. Неудобно отбирать золу и загружать топливо. Собственно тут два варианта: принять как факт или внести изменения в конструкцию. А вот как они (изменения) повлияют на КПД печи, сказать сложно. Нужно сказать, что от древесины и опилок остается очень мало золы, поэтому ее не нужно часто чистить.

Есть один простой вариант модификации печи Бубафоня, позволяющий легко удалять золу: приготовить специальный зольник. Он состоит из такого же блина, что и поршень, но без отверстия и с загнутыми вверх краями. К середине блинницы-зольника привариваем толстый металлический стержень. Потом при сборке топки на дно кладем зольник, на него — топливо, растопим. Затем на шток зольника надеваем поршень, а в конце — крышку. При такой конструкции зола собирается в поддон, который легко вытягивается из остывшего и разобранного котла за шток.

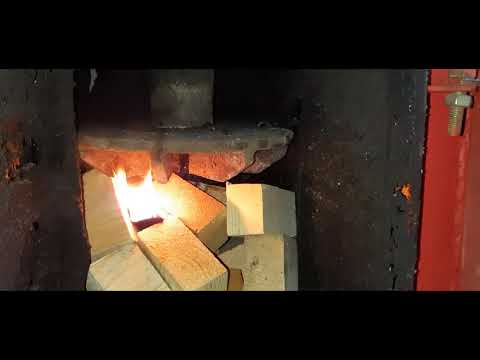

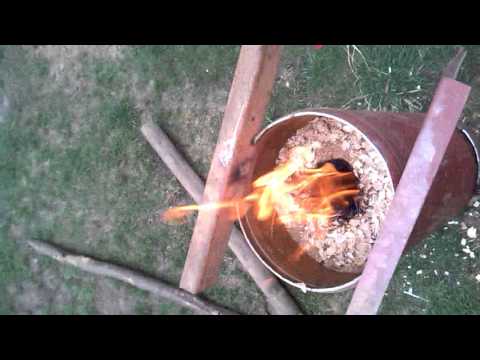

Так выглядит «Бубафоня» изнутри, когда в ней тлеет топливо

Самостоятельное изготовление конструкции

Строительство котла осуществляется в несколько этапов:

• обустройство места для работы подготовка необходимых материалов и инструментов;
• производство деталей и сборка печи;
• обустройство дымохода;
• сооружение прочного основания для печи.

Каждый этап выполняется в определенной последовательности.

Перед созданием печи необходимо разобраться со всеми ее деталями.

Создание чертежа и расчет основных величин

Для построения конструкции необходимо разработать чертеж, на котором указаны следующие величины:

• Высота и диаметр корпуса. Ценности взаимосвязаны. Высота конструкции в несколько раз больше диаметра. При этом сечение должно быть в пределах 30-80 см. Конструкции диаметром 30 см малопродуктивны, а от 80 см – неравномерное горение дров. Поэтому специалисты рекомендуют выбирать среднее значение между этими значениями.
• Толщина стенки. Лучшим вариантом считается корпус толщиной 4 мм. Если стенки будут тоньше, это значительно снизит КПД и срок службы печи.
• Размер блина поршня. Здесь расчеты ведутся по определенной формуле. Важно определить размер не только самого блина, но и высоту ребер.
• Толщина блина. Имеется разработанная таблица с необходимыми значениями в зависимости от диаметра корпуса. Этот параметр очень важен, так как от него будет зависеть сила, с которой поршень будет давить на закладку. В свою очередь, это повлияет на работу всего агрегата. Так, например, если блин тяжелый, то воздушный зазор будет настолько мал, что топливо со временем выгорит.

При разработке используются специальные таблицы

• Требуемая площадь дымохода. Учитываются плотность и объем топлива, а также выделение энергии при его сгорании. При расчете используются специальные таблицы с необходимыми значениями.
• Диаметр воздухозаборника. Зная размеры дымохода, очень легко выполнить расчеты.

Зная все значения и имея под рукой чертеж, можно приступать к изготовлению печи. Главное, правильно провести расчеты. Перед началом работы все нужно тщательно проверить.

Работы должны проводиться в специально отведенном месте

Подготовительный этап

Работы проводятся в помещении, защищенном от атмосферных осадков и продуктивной вентиляции. Место должно быть вдали от жилых домов, чтобы не доставлять дискомфорта соседям и домочадцам. Выбрав подходящее помещение, можно приступать к подготовке материалов. Для этого вам понадобится:

1. Корпус для агрегата. Часто для этого используется объем газа. Подойдет также стальная или чугунная бочка, стальная труба. Заготовки должны быть без признаков коррозионного процесса и других повреждений.
2. Материал ножек. В качестве опор используется металлический профиль, арматура и стальные трубы. Конструкция должна быть надежно установлена ​​на основании.
3. Ручки. Два на корпусе для удобства транспортировки и один на крышке для удобства обслуживания.

Кроме того, вам потребуются следующие вспомогательные материалы:

• Листовая сталь;
• две трубы диаметром 10 см и 15 см;
• металлический профиль или швеллер;
• материалы для основания.

Что касается инструмента, то здесь вам понадобится следующий набор:

• молоток;
• тиски;
• Мастер в норме;
• болгарский;
• уровень и рулетка;
• сварочный аппарат и электроды.

Важно! При резке и сварке деталей не забывайте о технике безопасности.

Работать с баллоном нужно очень осторожно.

Сборка агрегата

Изготовление и монтаж печи и дымохода осуществляется в следующей последовательности:

1. Осторожно отрежьте верхний клапан, а затем крышку цилиндра. Предварительно рекомендуется его промыть. В дальнейшем колпак будет использоваться как чехол.
2. Прикрепите ножки к днищу. Чтобы проверить точность их установки, стоит воспользоваться уровнем или отвесом.
3. Вырежьте круг из стали. В центре сделайте отверстие для воздуховода. Сварите круг и трубу. Подготовьте планки швеллера необходимого размера и закрепите их на нижней стороне круга. Таким образом, поршень печи строится в несколько этапов.
4. Сделать маркировку воздуховода на капоте. Отверстие должно быть таким, чтобы труба в нем свободно перемещалась. Сделайте разрез. Очистите края. Приварите ручки к крышке. Достаточно будет использовать фурнитуру.
5. В верхней части корпуса сделать разметку для отверстия дымохода. Сделайте разрез. Отверстие должно соответствовать размерам трубы. Это позволит склеить детали. Приварите трубу к корпусу.

К обустройству дымохода нужно подойти очень внимательно. Чтобы обеспечить достаточную тягу, канал должен иметь два колена. Они соединяются под прямым углом. Две секции трубы разрезаются под углом 45 градусов. В таком виде они сварены между собой, что обеспечивает плавный переход швеллера.

Дополнительно стоит соорудить защиту трубы в виде колпака. Такое специальное устройство позволяет защитить канал от атмосферных осадков, из-за которых печь может затухнуть. На этом сборку агрегата можно считать завершенной. Остается только создать прочный фундамент и установить котел.

Особое внимание следует уделить созданию блина.

Создание фундамента

Фундамент под самодельный котел возводится в следующей последовательности:

1. Выкопать яму 150х150 см. При этом его глубина должна быть близка к 30 см. Точная площадь основания напрямую зависит от размеров агрегата.
2. Сделайте подушку из щебня и залейте сверху бетоном. Выровняйте поверхность кельмой. Когда раствор высохнет, проверьте участок спиртовым уровнем. Выровняйте, если необходимо.
3. После полного высыхания бетона выложить несколько рядов огнеупорного кирпича.

При укладке кирпича особое внимание следует уделить ровности поверхности. От этого будет зависеть, насколько надежно будет установлен котел.

Закладка и освещение должны быть сделаны очень тщательно.

Надевание «рубашки» на Бубафоню

Отзывы о работе печи Бубафоня в основном положительные. Теплопроизводительности котла, сделанного из газового баллона, достаточно для обогрева помещения площадью до 60 м2. Единственный недостаток конструкции – неравномерный нагрев. Самый простой способ исправить это — продуть корпус вентилятором. Отметим, что гораздо выгоднее сделать котел Бубафон с водяной рубашкой, которым можно отапливать несколько помещений.

Мастера предлагают два места установки водяного контура: на корпусе котла или на его дымовой трубе, которая сильно нагревается. Проще всего сделать такую ​​систему по принципу «труба в трубе», надев на корпус котла или на канал дымохода бочку или трубу большего диаметра. Открытые концы «рубашки» необходимо заварить наглухо и врезать в нее подводящие и отводящие патрубки для подключения к отопительным приборам.

Можно изготовить теплообменник из водопроводной трубы, установив ее змеевики в наружный стальной кожух и заполнив их песком для более равномерной теплоотдачи. Кроме того, змеевик можно разместить внутри кирпичной кладки вокруг корпуса котла.

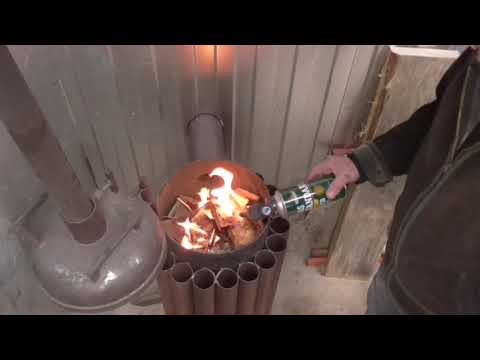

Розжиг печи

Затопить агрегат необходимо в следующей последовательности:

• снять крышку с котла и снять поршень;
• правильно размещайте топливо, иначе сгорание, как и рабочий процесс печи, пойдет не так;
• сверху дополнительно уложить слой щепы и опилок;
• смочите тряпку в керосине или другой легковоспламеняющейся жидкости и положите ее поверх закладки;
• установить поршень и накрыть крышкой;
• Бросьте зажженную бумагу через воздуховод, так как спичка не даст желаемого результата.

Когда начнется пожар, нужно немного прикрыть вентиль, что ограничит подачу воздуха. В противном случае топливо начнет гореть, а не тлеть. А как известно, в основе работы лежит именно тление древесины, а не ее горение.

Рубашка повесит КПД агрегата

Печь «Бубафоня»

«Бубафоня» — или печь длительного горения. Впервые предложил в Интернете колымский умелец Афанасий Бубякин. Он первым поделился со всеми чертежами испытанной печи. А так как прозвище Афонасия в сети Бубафоня (bubafonja), отсюда и пошло название этой печи. Принцип работы печи чем-то напоминает литовские котлы «Стропува», только «Бубафоня» гораздо проще. На самом деле в Интернете я нашел десятки подобных печей, разных форм и даже названий. Но принцип их действия всегда оставался примерно одинаковым.
На мой взгляд, главное достоинство этой печи — очень долгое горение. Также порадовала простота изготовления печи. В схеме «бубафони» отсутствуют дверцы, поддувалы и зольники. Для его изготовления можно использовать любую металлическую емкость, которая окажется под рукой, и пару-тройку металлических труб. Многие делают печи из старых газовых баллонов, из металлических бочек, из старых широких труб и даже из квадратных железных ящиков. Только время горения зависит от объема топки.
То есть чем больше топлива в него можно положить, тем дольше он будет гореть. Например, печка из газового баллона может гореть 5-6 часов, а из двухсотлитровой бочки 20-24 часа. Некоторые владельцы печей утверждают, что при топке дровами эта печь может гореть двое суток на одной закладке. К слову о топливе. Печь бубафоня хороша тем, что может работать на всех видах дров, ветках, стружке, опилках, картоне и даже на старых книгах и ДСП.
У этой замечательной печи есть свои недостатки. Первый из недостатков – эстетичный вид. Из-за своего внешнего вида и принципа действия такая печь не украсит ваш дом. Но на самом деле это выполнимо. Чуть позже покажу примеры его грамотного использования. Поэтому сразу оговоримся, что эта печь в первую очередь предназначена для обогрева технических помещений, гаражей, подвалов, теплиц, построек с животными и т.п. подвал.
Вторым очень серьезным недостатком этой печи является ее низкая теплоотдача. Печь бубафоня горит медленно, и из-за принципа ее работы тепло будет выделяться не по всей площади, а только в определенных местах. Такая схема тепловыделения может обогреть не очень большое помещение. Но если правильно подойти к вопросу отопления, то и это преодолимо. И так по порядку.
Духовка «Бубафоня», классический вариант.

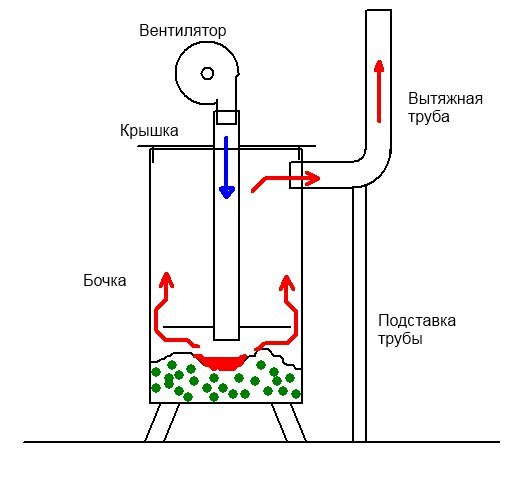

Главное при создании этой печи не брать слишком тонкие трубы для поршня и дымохода. Но это условие не сложное. Все размеры приблизительны. Например, если вы делаете печь из 200-литровой бочки. Тогда постарайтесь, чтобы дымоход был из трубы 100-150 мм. а поршень 50-60мм. Если из баллона, то дымоход нельзя делать шире 100мм и поршень шире 50мм. В этой печи есть определенные нюансы. Горение в нем происходит в двух камерах. Твердое топливо сгорает под поршнем, а газы, выделяемые нижней топкой, догорают над поршнем. По этой причине отверстие в крышке, через которое вставляется поршень, не должно плотно прилегать к поршню. Над поршнем должен быть зазор не менее полусантиметра для подсоса воздуха в топку. Если вы все-таки решили не оставлять зазора между крышкой и поршнем, то вам нужно сконструировать в крышке простенький обдув. Иначе ваша печка будет дымить, пыхтеть и дымить. Причина этого кроется в недостатке кислорода для сгорания газов, выделяемых нижней топкой. Вот классический пример такой ошибки.

Николай Воронин в своем видео рассказывает, что печь начинает дымить на полной тяге, и только когда он прикрывает тягу, переводя печь на режим медленного горения, ситуация нормализуется. Обратите внимание, что щель на крышке у Николая очень маленькая, а юбка крышки очень тугая. И поэтому на полной тяге через нагнетатель образовалось столько пиролизных газов, сколько они не успели догореть в верхней камере. Щель узкая, и кислорода не хватило, чтобы сжечь все газы. Поэтому, когда Николай убрал тягу, газов стало выделяться меньше, и они стали отлично выгорать в верхней камере. Но это не так критично. Ведь на полной тяге печка используется только для розжига и быстрого прогрева. Основная функция этой печки – медленное горение, для которого не нужен сильный дутье. Но все же не стоит делать щель на крышке очень узкой.
Кстати, обратите внимание, как блестит крышка печки. Этого легко добиться, почистив крышку проволочной щеткой во время нагревания. Ржавчина быстро удаляется, а очищенный металл покрывается оксидной пленкой, приобретая блеск.
Вот видео, в котором производитель таких печей рассказывает о том, зачем нужен доступ воздуха во вторую камеру.

Теперь поговорим о теплоотдаче печки бубафоня. Как мы поняли из всех видео и схем, эта печь нагревается только по мере выгорания топлива. Единственными деталями, которые постоянно нагреваются в этой печи, являются поршень, который давит на топливо, крышка и дымоход на выходе. Стенки печи нагреваются только при горении дров. Но как получить все тепло, отдаваемое печкой? Ведь тепло нужно сразу, а не когда топливо выгорит. Первым в этой схеме является поршень. Он мобилен и постоянно находится в духовке. Вы не можете получить тепло из него. Кроме того, поршень выполняет важную функцию. При нагреве до красна она давит на топливо, тем самым обеспечивая выработку пиролизных газов, которые в свою очередь, сгорая в верхней камере, нагревают печь. Также проблематично отводить тепло от крышки. Его нужно открывать и закрывать для закладки дров. Остался только дымоход. Именно на него возлагается основная ответственность за теплоотдачу. Наши умельцы это давно поняли и придумали массу различных способов отвода тепла от дымохода. Это пассивные радиаторы, вентиляторные радиаторы и водяные рубашки. На мой взгляд, самый эффективный способ отапливать дом этой печкой – это водяная рубашка. Давайте рассмотрим этот метод более подробно.
Как видно на рисунке, к дымоходу приваривается кожух от небольшого цилиндра или другого металлического цилиндра. К этому цилиндру приварены трубы, по которым будет циркулировать вода. Водяной насос подает воду в рубашку, она нагревается от трубы и поступает в батареи дома. Таким образом, мы получаем отопление дома 24 часа в сутки. Хочу заметить, что дымоход этой печки постоянно прогревается до приличной температуры, начиная с момента розжига и заканчивая окончанием горения. Если рубашку на дымоходе сделать достаточно длинной и узкой, это позволит отапливать достаточно большие площади.
Среди мастеров есть те, кто сделал водяную рубашку вокруг всей печи. Но на мой взгляд это намного сложнее и не у всех есть такая возможность. Другие мастера пошли другим путем. Привязали рубашку на дымоход с закрытым контейнером. Бак был утеплен и через него были проведены трубы с водой от отопления и водой, идущей на нужды дома. Таким образом, они получили аккумулятор тепла, вода в котором постоянно находится при максимальной температуре. И уже от этой батареи могут обогревать отдельные системы отопления дома и воду в кранах.
