Крепление ворот к кирпичным столбам: советы профессионалов
Прочная установка ворот в ограде – необходимое условие, без выполнения которого они не станут надежной защитой дома. Разберемся, как крепить ворота к столбам из кирпича правильно.
Ворота в ограде вокруг частного дома выполняют множество важных функций. Они преграждают путь нежданным гостям, обеспечивают беспрепятственный доступ на участок хозяевам, служат украшением дома. Но все эти функции будут выполняться, если полотно ворот надежно прикреплено к столбам. Разберемся, как прикрепить ворота к столбам кирпичного забора, и какие тонкости существуют в установке закладных.
1 Особенности заборов из кирпича
2 Опорные столбы из кирпича
3 Столбы для навесных ворот
4 Закладные для ворот
5 Необходимые материалы и инструменты
6 Крепим ворота к столбам из кирпича своими руками. Пошаговая инструкция
7 Советы профессионалов
Особенности заборов из кирпича
Кирпичные заборы весьма популярны в современном строительстве.
Это объясняется соотношением приемлемой цены, отличных эксплуатационных качеств и высокой долговечности такого сооружения. Затратив деньги на строительство один раз, можно забыть о проблемах, связанных с ремонтом ограды, на долгие годы.
Гладкая поверхность кирпичных опор долгие годы сохраняет декоративный вид, не нуждаясь в окрашивании или отделочных работах. При необходимости кирпичи не сложно отмыть от загрязнений струей воды под напором.
Однако есть у кирпичных опор и обратная сторона. К их гладкой поверхности практически невозможно прикрепить воротное полотно. Поэтому порой при сооружении ворот в кирпичном заборе малоопытные строители сталкиваются с необходимостью перекладывать опоры заново, чтобы добавить забытые закладные элементы. Такая переделка – трудоемкий процесс. Чтобы ее избежать, разберемся, как устроены правильные опоры для ворот из кирпича.
[note]Читайте цикл статей ворота:Ворота: разновидности, установка откатных воротОткатные ворота своими руками[/note]
Опорные столбы из кирпича
Конструкция опорных столбов определяется функциями, которые выполняются этими архитектурными элементами.
Опоры для ворот должны:
- Уверенно выдерживать нагрузку, которую создает полотно ворот и забора. В зависимости от конструкции и примененных материалов его вес может колебаться в пределах от 500 кг до 4 т.
- Обеспечивать стабильное движение воротного полотна в рамках заложенной в конструкции свободы.
- Сохранять свою форму, выдерживая колебания температуры, капризы природы (осадки, шквальный ветер), а также определенные аварийные нагрузки (например, случайное касание бортом автомобиля при ошибках в маневрировании).
Проектируя размещение опорных столбов, первые четыре опоры размещают в углах участка. Далее шаг между опорами составляет 10 – 15 м.
[warning]Чтобы лучше представить расположение всех опор, перед началом строительства забора рисуют его чертеж.[/warning]
Основой для столба является труба с диаметром не менее 108 мм и толщиной стенок не менее 3 мм. Опоры углубляются в почву до слоя песка (порядка 1 м глубиной) и бетонируются.
Именно они несут основную нагрузку, а обкладка из кирпича выполняет декоративную функцию. К опорам привариваются закладные для крепления полотна забора. В качестве опор используют также винтовые сваи СВС с диаметром не менее 108 мм.
Кирпич для обкладки подбирают по двум параметрам:
- Количество выдерживаемых циклов замерзания. Чем оно больше, тем дольше простоит забор без капитального ремонта.
- Качество соблюдения геометрических пропорций. Желательно, чтобы отклонения не превышали несколько мм. В противном случае будет трудно добиться ровной кладки.
Чтобы кирпич не тянул влагу из грунта, поверх фундамента стелют слой гидроизоляции. Наиболее эффективный вариант – двухслойная изоляция (битумная мастика и гидроизол). Опоры обкладывают кирпичом (слоем в 1,5 или 2 кирпича). После окончательного высыхания раствора допускается навешивать секции забора и полотно ворот.
Столбы для навесных ворот
Опоры для крепления ворот отличаются от столбов для крепления секций забора незначительно.
Для них особенно важна прочность основы, поэтому закладывать внутрь трубу или свайную опору обязательно. Если полотно ворот будет слишком тяжелым (например, при создании ворот, предназначенных для пропускания крупногабаритного большегрузного транспорта), применяют несколько опор, объединенных в единое целое.
Если воротный проем планируется делать очень широким (от 2 м и более), опорные столбы связывают поперечинами из швеллера. Поперечины располагают в нескольких местах:
- На уровне земли. Связующую перемычку укладывают в канаву в грунте и бетонируют.
- По верху ворот. Если планируется пропускать сквозь ворота высотный транспорт (например, фуры, автовышки и другую спецтехнику), верхнюю перемычку делают съемной.
Перемычки увязывают столбы в единое целое, не позволяя воротной конструкции играть из стороны в сторону. Чтобы укрепить полотно ворот, к столбам необходимо перед обкладкой кирпичом приварить несколько закладных элементов.
Закладные для ворот
Количество закладных, а также толщина металла зависит от веса воротной створки, закрепляемой к столбу.
Влияет на количество и параметры закладных также тип ворот (сдвижные, распашные и т.д.). Толщина металла подбирается, начиная от 3 мм, впрочем, в данном случае экономить не следует.
Для изготовления закладных элементов может применяться несколько разновидностей металлопроката: уголки, швеллеры, трубы. Размер закладного элемента и форма проектируется так, чтобы швеллер выступал за пределы кирпичной кладки.
[important] Если вы сомневаетесь, что сможете сразу правильно сварить конструкцию, сделайте в опорной трубе и в швеллере отверстия, а затем просуньте в них прутья, составляющие основу закладной. Потом приварить все части друг к другу будет легче.[/important]
Нижнюю пару закладных размещают на высоте в 0,3 м от фундамента. Положение верхней пары определяется по верхнему краю воротного полотна (она должна располагаться на 0,3-0,4 м ниже, чем верхний край будущих ворот). Положение средней пары получают, разделив расстояние между верхней и нижней частью закладной пополам.
Необходимые материалы и инструменты
Для выполнения работ с металлом понадобится сварочный аппарат. Допускается использование как газовой, так и электрической сварки. Аппарат для сварки – наиболее редкий и дорогой из инструментов, необходимых для монтажа ворот в кирпичном заборе. Если в хозяйстве нет сварочного аппарата, его берут в аренду.
Также нужен инструмент для резки металла (болгарка с отрезным диском, дрель со сверлом по металлу). Для удобства работы пригодится магнитный угольник сварщика. Также будут нужны инструменты для разметки (кернер, чертилка), рулетка, отвес и строительный уровень.
Большинство работ по крепежу ворот к кирпичным столбам связано с необходимостью перемещать тяжелые и крупногабаритные металлические конструкции. Поэтому следует заранее договориться хотя бы с одним помощником для выполнения этой работы.
Крепим ворота к столбам из кирпича своими руками. Пошаговая инструкция
Итак, опоры установлены в грунт, забетонированы, к ним приварены закладные и выполнена обкладка столбов кирпичом.
Теперь необходимо навесить само полотно ворот, а для этого – приварить к столбам петли. Одна из распространенных ошибок на данном этапе – приваривание петель непосредственно к закладным. Однако более грамотным будет приваривание петель на отрезок швеллера, прикрепленного предварительно к закладным.
Дело в том, что нагрузка, создаваемая воротным полотном при отпирании, неравномерно распределяется между петлями. Соответственно, на один элемент будет действовать большая деформирующая сила, чем на другой. При длительной эксплуатации это приведет к искривлению металла и перекашиванию воротного полотна.
Приваренный к кронштейнам швеллер будет перераспределять нагрузку более равномерно, что снизит риск деформации закладной или отрыва ее по сварке от опорного столба.
[important]Металлопрокат не обязательно подбирать точно по длине ворот. Достаточно, чтобы длины швеллера хватало от нижнего кронштейна до верхнего.[/important]
Последовательность сварочных работ определяется, исходя из типа петель.
Мы рассмотрим вариант с прямыми петлями, как наиболее простой. Вот порядок действий:
- Швеллер или двутавровая балка приваривается к закладным. На нем отмечаются места крепления петель.
- Пока ворота лежат на земле, к ним привариваются верхние половины петель.
- Нижние части петель прихватывают к столбам в размеченных местах.
- Ворота необходимо приподнять на весу и надеть на петли. Опускать их полностью нельзя, так как петли приварены непрочно. На этой стадии необходимо убедиться, что ворота легко открываются и закрываются, нет перекосов.
- Если все в порядке, петли прихватываются еще в нескольких местах. Под ворота ставятся подпорки.
- Петли приваривают на место, накладывая шов от верхней части к низу. Затем после остывания петель, кладут шов еще один раз, с другой стороны.
- Швы зачищают при помощи болгарки.
Очень важно на этапе приваривания петель избежать деформирования и перекоса. В противном случае ворота будут плохо закрываться или открываться самопроизвольно.
Нельзя приваривать петли на весу. Перед тем, как выполнить окончательное крепление, необходимо убедиться, что монтаж выполнен правильно.
Советы профессионалов
Мы надеемся, что наши советы помогли вам представить процесс изготовления опорных столбов для забора из кирпича и технологию крепления к ним полотна ворот. Чтобы иметь возможность увидеть все этапы своими глазами и познакомиться с идеями, разработанными профессиональными строителями, мы рекомендуем вам посмотреть несколько полезных видео:
Ошибки в изготовлении креплений для ворот могут дорого обойтись в последующей эксплуатации. Но если делать все шаги не торопясь, тщательно разобравшись с технологией и выполняя все операции качественно и последовательно, у вас получится надежно прикрепить ворота к столбам из кирпича своими руками.
Успехов в работе!
как их сделать и крепить
Практически каждый загородный дом обязательно имеет красивый забор. Чаще всего он сделан из кирпича. Кирпичные столбы для ворот остаются самыми популярными при строительстве забора своими руками. Причиной такой распространенности кирпичных заборов стал большой ассортимент самого кирпича. К продаже предлагается очень много самых разных фактур этого материала.
Кирпичные столбы для ворот из профнастила и кованых элементов
Надо заметить, что кирпичные столбы для ворот всегда имеют солидный вид: это основательное сооружение, лишний раз напоминает о финансовом состоянии хозяина владений.
Вернуться к оглавлениюСодержание
- 1 Качество материала
- 2 Конструкция столбов для ворот
- 3 Поговорим о закладных
- 4 Типовая ошибка
- 5 Необходимые инструменты
- 6 Монтаж фундамента
- 7 Кирпичная кладка
Качество материала
Надо сказать, что кирпич для кладки столбов ворот — не очень подходящий материал.
В основном всегда для ворот выбираются крайние столбы, которые изготавливаются своими руками в соответствии со специальной технологией.

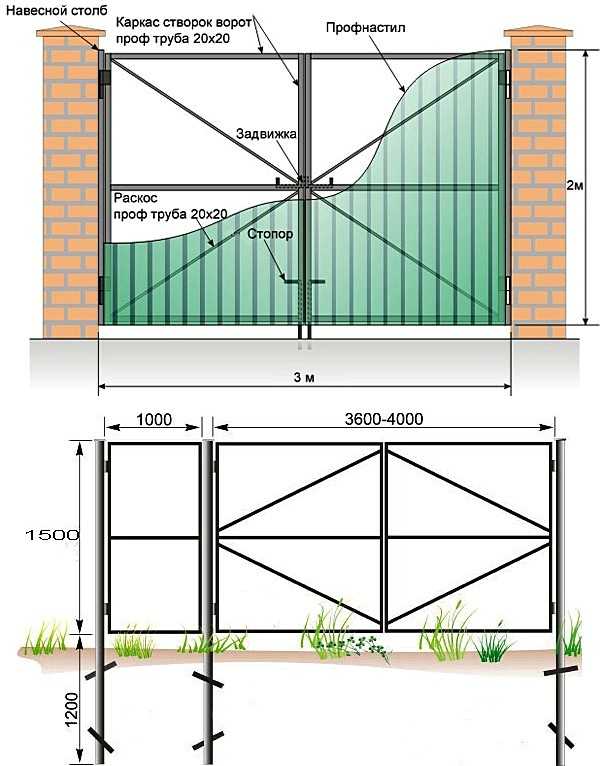

Схема устройства кирпичных столбов для ворот и калитки
В принципе кирпич не является материалом, который способен нести основную нагрузку, когда эксплуатируются ворота. В связи с этим кирпич в столбе для ворот играет лишь декоративную роль.
Кирпичные столбы для ворот можно спокойно сделать своими руками. Они не имеют никакого визуального отличия от других столбов. Также облицовываются кирпичом, имеют закладные и тот же цвет. При кладке своими руками очень важно сделать кирпичные столбы для ворот, соблюдая определенную технологию: с усилением внутренней части конструкции, металлическим дополнением.
Вернуться к оглавлениюКонструкция столбов для ворот
Когда забор имеет навесные ворота, монтаж крайних столбов, на которые они вешаются, выполняется несколько иначе, чем другие монтажные работы.
Кирпичные столбы, на которые будут навешиваться ворота должны иметь внутренний металлический стержень.
Когда заливается фундамент, в яме, устанавливается металлический стержень.
Пример армирования столба из кирпича
Он должен быть немного выше самого кирпичного столба. Столб в этом случае рекомендуется закопать в грунт на третью часть его длины, которая возвышается над землею.
Таким образом, делается монтаж кирпичного столба. К металлическому стержню впоследствии можно своими руками приварить петли ворот.
Вернуться к оглавлениюПоговорим о закладных
Одной из характерных ошибок, когда изготавливается кирпичный столб, является вставка стального стержня только внутри него. В результате она становится абсолютно бесполезной. Чтобы сделать крепление столбов ворот, невозможно обойтись без профильного материала:
- швеллера;
- уголка;
- трубы.
В этот момент не нужно забывать о закладных.
Сначала их вбивают около поверхности земли, а затем в верхний отдел столба. Только после этого к закладным приваривается швеллер.
Такая работа должна быть сделана очень аккуратно.
Монтаж закладных в кирпичных столбах для забора
Если возникают сложности выполнения этой операции своими руками, можно предварительно просверлить в швеллере отверстия, куда будут вставляться закладные. Швеллер будет надеваться на закладные, после чего вся конструкция закрепится сварочным швом. Очень толстый сварочный шов нужно зачистить. Швеллер необходимо обязательно врыть в землю, так как, если этого не сделать, он отвалиться от столба. Нужно постараться вкопать его на большую глубину.
Когда высота кирпичных столбов превышает два метра, приваренных вертикальных швеллеров может быть недостаточно.
Добавляется третий швеллер, причем его длина должна равняться ширине между столбами ворот.
Схема устройства и установки закладных
Швеллер закапывают в землю, оба конца приваривают к уже установленным двум швеллерам, затем все заливается бетоном.
Выкопанную траншею необходимо засыпать, что очень легко сделать своими руками. После этого красиво оформляют проезд.
Если такая конструкция не создает надежного крепления ворот, приваривается четвертый швеллер. Он устанавливается сверху проезда, и закрепляется к верхним частям кирпичных столбов. Для большей надежности к вертикальным швеллерам привариваются «ушки». Четвертый швеллер будет вставляться прямо в них.
Типовая ошибка
Когда ворота крепятся к кирпичным опорам своими руками, делается одна характерная ошибка. Закладные приваривают непосредственно к металлическому столбу с целью закрепить будущие ворота. Но только два столба должны иметь закладные, на остальных они просто не нужны. Ворота не получат высокой надежности, так как их просто не удержат маленькие участки кирпича, из которых торчит металлический стержень.
Чтобы выполнить установку ворот, когда столбы сделаны кирпичными, нужно предварительно сделать раскладку, провести разметку тех столбов, которые станут основной опорой ворот. Монтирование ворот выполняется электрической сваркой, которая дешевле газовой. Она не образует наплыва металла.
Вернуться к оглавлениюНеобходимые инструменты
Подробный чертеж для армирования кладки столба и фундамента
Для изготовления ворот, имеющих красивый внешний вид, необходимо иметь различные материалы, а также соответствующие инструменты:
- Арматуру;
- Кирпич;
- Стальную трубу;
- Цемент;
- Щебень;
- Песок;
- Болгарку;
- Ведра;
- Лопаты;
- Мастерок;
- Бетономешалку;
- Рулетку;
- Строительный уровень.
Монтаж фундамента
Так как масса кирпичных столбов отличается значительным весом, необходимо залить прочный ленточный фундамент.
Сначала выкапываются ямы для монтажа двух опор. Глубина зависит от уровня промерзания грунта. В каждом районе эта величина будет разной.
Следующим шагом будет изготовление подушки, в состав которой входит песок и щебень. Сначала засыпается песок, толщина слоя которого должна превышать пять сантиметров. Его хорошо трамбуют. Сверху засыпается слой щебня в 15 см, который также утрамбовывается.
Изготавливается каркас, для чего используют арматурные прутки. Они укладываются в горизонтальном и вертикальном направлениях. Их связывают вязальной проволокой, выдерживая шаг, равный 20 см. Затем арматурный каркас вставляется в сделанную яму. После чего, проводится монтаж стальных труб, играющих роль несущего каркаса всех кирпичных столбов. Монтажные работы должны проводиться по уровню, после чего трубы хорошо закрепляют.
Подготавливается бетонный раствор, для чего необходимо засыпать в бетономешалку:
- цемент;
- песок;
- щебень.
Все компоненты очень тщательно смешиваются. В состав добавляют воду и перемешивают, пока не получится бетонная смесь.
Процесс заливки фундамента для ворот
В принципе, такую операцию можно сделать своими руками, перемешав в емкости все составляющие. Единственным минусом станет потеря времени.
Полученным раствором необходимо забетонировать ямы со столбами и подождать несколько дней, пока не произойдет полного затвердевания бетона. Монтаж столбов можно начинать после полного высыхания фундамента, но не ранее, чем через полмесяца.
Вернуться к оглавлениюКирпичная кладка
Когда бетон полностью застыл и стал очень прочным, выполняется кладка кирпича. Сначала делается обыкновенный песчаный раствор, в состав которого входит цемент, а также мелкий песок. Полученная в бетономешалке смесь используется для кладки кирпичной опоры.
Первым выкладывается нижний ряд кладки, равный 1,5 кирпича. Первые четыре ряда лучше выкладывать полнотелым кирпичом.
Применяемый раствор должен быть достаточно жидким, а для полнотелого кирпича используется густая смесь.
После выкладки первого ряда строительным уровнем проверяются вертикальность и горизонтальность. Чтобы получить между рядами кладки ровные швы, используют стальные прутки квадратного сечения. Прутки выкладываются квадратом, с металлической трубой в центре. Практически труба охватывает весь внешний периметр столба.
Затем кладется раствор, с захватом всей площади опоры. Величина слоя раствора должна соответствовать заданному уровню. Укладка каждого нового ряда требует проверки геометрии столба.
Проверка геометрии столба уровнем
При ее нарушении проводят выравнивание кирпичей, для чего удаляют лишний раствор; при его нехватке увеличивают толщину слоя. Все зависит от конкретной ситуации. Середину столба наполняют галькой и заливают бетонным раствором. Чтобы получить глубокое проникновение раствора, с помощью кельмы проводится штыкование.
Таким образом, достигается большая прочность, повышается устойчивость. Эта операция повторяется после кладки нового ряда.
Устанавливаются закладные, на которых будут крепиться ворота. Начальная закладная ставится на высоте 30 см над фундаментом. Причем пластина должна выступать за торец кирпича и касаться металлической трубы.
С этой целью в кирпиче обычной болгаркой делается небольшой пропил. Чтобы получить внутри столба высокую жесткость, пластина сваривается с трубой. Для монтирования ворот необходимо иметь шесть таких пластин, а для монтажа забора нужно заготовить три закладных. Чтобы столбы стали более привлекательными, проводится расшивка швов.
