Раздвижные двери своими руками: конструкции и способы монтажа (фото, видео, чертежи)

Содержание

1. Существующие конструкции раздвижных дверей
2. Фурнитура для раздвижной конструкции
3. Механизмы для дверей подобного типа
4. Существующие способы монтажа раздвижных дверей своими руками
5. Как изготовить раздвижные двери и произвести их монтаж?

Фото

С помощью раздвижных дверей можно создать необыкновенный интерьер квартиры или частного дома. С помощью использования данного приспособления получится рационально использовать пространство, разграничить его на отдельные секторы, не утратив при этом целостность помещения. Говоря о том, как сделать раздвижные двери своими руками, следует знать, что все просто. Понадобится лишь понимать процесс изготовления и иметь некоторые навыки работы с инструментами.

Схема системы раздвижных дверей.

Элементы, которые понадобятся для монтажа раздвижных дверей:

1. Ролики.
2. Дверное покрытие.
3. Направляющая.
4. Ручки.Наличники.
5. Рейки для декора.

Существующие конструкции раздвижных дверей

Сегодня существуют различные системы дверей подобного типа, которые отличаются друг от друга внешним видом. Следует знать, что сама конструкция чаще всего остается одинаковой. Подобные двери являются системой, которая состоит из нескольких роликов, направляющих и полотна. Механизм роликов закрепляется к двери, а сами ролики перемещаются по направляющим, которые зафиксированы над проемом. Различные модели могут комплектоваться 2-4 наборами роликов, несколькими направляющими и полотнами.

Виды раздвижных дверей.

В конструкцию входят наличники, доборы, специальная фурнитура, а также декоративные панели, которые закрывают сам механизм.

Существует достаточно большое количество различных видов дверей, но чаще всего используются следующие:

• раздвижные купе;
• гармошка;
• каскадные;
• одно- или многостворчатые;
• радиусные.

Фурнитура для раздвижной конструкции

Раздвижные двери имеют необычную конструкцию, потому под них следует приобрести специальную фурнитуру. Ручки не такие, как встречаются на обыкновенных дверях. Отличием подобных приспособлений является то, что они утапливаются в полотно. Утапливать их надо для того, чтобы приспособление могло свободно отъезжать с одной стороны в другую и заезжать в проем, который предназначается для него. Механизм замка разработан для вертикального защелкивания.

В комплекте вместе с готовой конструкцией идет вся необходимая фурнитура. Однако если есть желание смонтировать ручки и замки самостоятельно, то понадобится их правильно подобрать. В данном случае рекомендуется обратиться за советом к специалистам или произвести поиск по модели в каталоге.

Механизмы для дверей подобного типа

Схема крепления роликов раздвижных дверей.

Такой способ открывания происходит за счет движения роликов по направляющим. Механизм и ролики следует подбирать исходя из типа конструкции, количества створок и материала, из которого изготавливается полотно. Разные системы могут иметь различный вес, в связи с чем они будут оказывать различную нагрузку на все изделие. К примеру, если сравнить дверь из МДФ с 1 створкой и изделие из стекла с 2-мя створками, то 1-ая будет весить гораздо меньше, в связи с чем для нее следует подбирать упрощенный механизм роликов.

При монтаже дверей некоторых типов понадобится учитывать число роликовых механизмов, в этом случае важно будет и выполнить правильный подбор направляющих.

К примеру, для каскадной конструкции следует установить по 2 механизма для нескольких полотен и направляющие с несколькими желобами. Следует особое внимание обратить на тот факт, что в процессе изготовления каскадных и купе конструкций надо будет установить по одному желобу для дверных полотен.

Как уже говорилось ранее, возможный период использования подобного приспособления будет зависеть от набора роликов и направляющей. Однако в некоторых случаях понадобится установить 2 направляющие — одну в верхней части проема, а другую — в нижней. Только таким образом будет возможность получить устойчивое и качественное изделие с тяжелым полотном.

Существующие способы монтажа раздвижных дверей своими руками

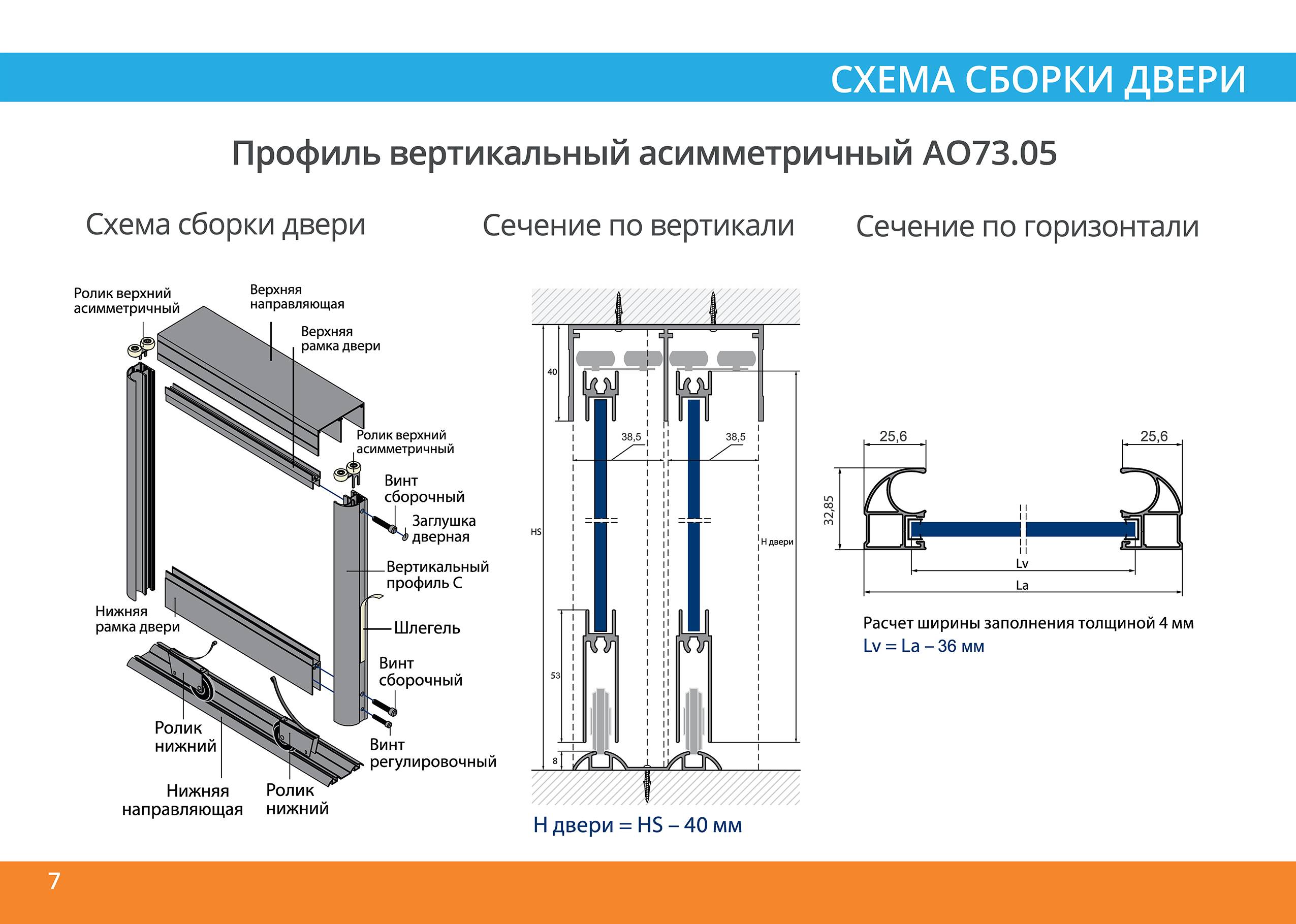

Схема сборки раздвижных дверей.

Функциональность и комфорт дверей могут позволить воплотить любые решения дизайна интерьера как помещений небольших размеров, так и больших комнат. Подобное изделие отлично впишется в интерьер, что даст возможность преобразовать пространство квартиры или частного дома.

В большинстве случаев раздвижные двери устанавливаются между несколькими жилыми секторами. Чтобы зонировать помещение и визуально сохранить его целостность, следует использовать двери с 2-мя створками. Когда конструкция будет находиться в закрытом положении, можно будет получить 2 разных помещения. Когда двери будут открыты, получится 1 комната больших размеров. С помощью установки подобной конструкции можно, к примеру, отделить рабочее место от общей комнаты переговоров.

Другой вариант установки подобного изделия — монтаж дверей между жилыми комнатами и балконом или террасой в дачном доме. В данном случае лучше всего использовать конструкцию, которая изготавливается из стекла. Через нее сможет проходить большое количество света.

Как изготовить раздвижные двери и произвести их монтаж?

Прежде всего понадобится определить с видом конструкции. После этого надо будет приобрести все необходимые элементы. Сам процесс монтажа будет рассмотрен на примере раздвижной конструкции с 1 створкой. Эта дверь является самой простой и используется чаще всего. Монтаж ее производится достаточно просто. Однако будут упоминаться и основные моменты, которые относятся и к другим типам раздвижных дверей.

Изготовление и монтаж конструкции подобного типа производится следующим образом:

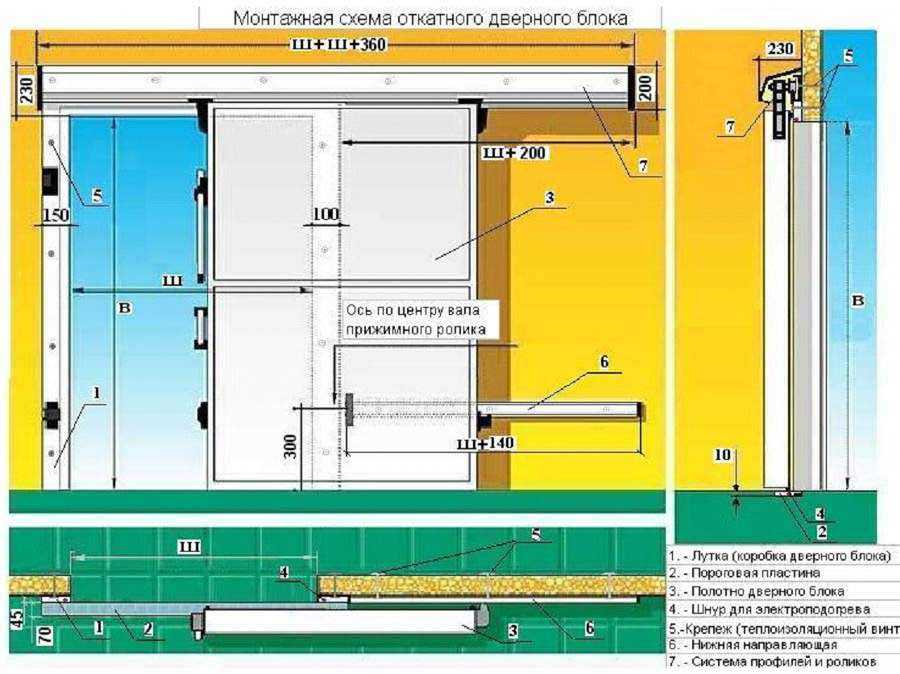

Схема монтажа раздвижных дверей.

1. Прежде всего понадобится сделать разметку под направляющие. В данном случае можно использовать 2 варианта. Рулеткой производится замер высоты двери от напольного основания. После чего к полученному результату прибавляется 17-20 мм на зазор между напольным основанием и устанавливаемой конструкцией. Полученная высота суммируется с высотой роликовой конструкции и направляющей. Далее надо поставить несколько меток на стенке и провести черту. 2-ой вариант практически ничем не отличается от первого. Разница лишь в том, что полотно надо будет приставить к проему, установить отметки по верхней части, после чего прибавить к результату высоту роликовой конструкции.
2. Перед установкой направляющей следует убедиться в том, что метки располагаются горизонтально. Выполнить это можно с помощью использования строительного уровня. Если данная проверка не будет произведена, то после монтажа двери могут открываться неправильно.
3. Далее понадобится установить направляющую по намеченной черте так, чтобы конструкция располагалась под линией. Направляющую можно закреплять различными способами. Некоторые конструкции закрепляются к стенке дюбелями, другие же крепятся на кронштейны или бруски из дерева. Направляющая должна находиться на небольшом расстоянии от стенки, чтобы изделие не цеплялось за проем. Важно тщательно подбирать направляющие и выбрать правильный метод крепления.
4. После того как будет зафиксирована направляющая, понадобится внутрь кареты роликов вставить крепежный винт и завести все устройство в направляющую. Для обыкновенной двери используется 2 ролика. Но если планируется установить каскадные двери, то ролики должны быть на всех створках.
5. В верхней части полотна понадобится установить скобы для карет роликов. Их следует закреплять с отступом в 4-5 мм от крайней части двери. Если планируется установить конструкцию из стекла, то в качестве крепежа следует использовать несколько металлических лап, которые фиксируют между собой стекло и стягиваются крепежными винтами. Стекло имеет большой вес, потому рекомендуется установить несколько направляющих.
6. Когда будут смонтированы ролики и все крепежные элементы, надо будет поставить на место полотно, приподнять его и вкрутить крепежные элементы в скобы в верхней части двери. Данный этап рекомендуется производить с напарником, который поможет приподнять и удержать конструкцию, пока будут устанавливаться винты. Затем нужно будет проверить горизонтальность конструкции. Если есть необходимость, ее надо будет выровнять путем подкручивания болтов.
7. Проем и откосы могут быть скрыты за наличниками и доборами. Сам механизм роликов нужно будет спрятать за декоративной рейкой, которая навешивается сверху.
8. В самом конце понадобится выполнить монтаж дверной фурнитуры.

Сделать дверь подобного типа несложно, если иметь все необходимые элементы и соблюдать последовательность действий.

Как сделать раздвижную дверь своими руками

Как понятно из названия, особенностью данной конструкции является способ открывания. В отличие от более привычных распашных дверей, в этих моделях створки отодвигаются благодаря использованию установленных вдоль стены направляющих и специального роликового механизма. Сегодня среди множества вариантов конструкций наиболее популярны следующие: купе, каскадные (на фото ниже), радиусные и с несколькими дверными створками.

Раздвижная дверь

Конструкционные особенности раздвижных дверей

 Прежде чем выбрать для установки между комнатами именно раздвижную дверь, следует учесть все ее преимущества и недостатки. К безусловным плюсам относят возможность экономии пространства, легкое открывание и закрывание. Кроме того, такая конструкция не препятствует циркуляции воздуха.

Есть у раздвижных дверей и некоторые недостатки. Наиболее существенным является то, что они практически не обеспечивают звукоизоляцию. Следует помнить также, что установив раздвижные створки, необходимо освободить им определенное место вдоль стены для свободного открывания. К тому же стоимость этих моделей по сравнению с распашными ощутимо выше.

Раздвижная дверь

 Чаще всего раздвижные двери устанавливают на входе в комнату там, где нет необходимости в максимальной шумоизоляции: кухнях, столовых, гостиных. Иногда широкие дверные полотна используют для зонирования больших комнат, превращая их, при необходимости, в два отдельных друг от друга помещения.

Поскольку конструкция раздвижных дверей не отличается большой сложностью, их вполне можно сделать своими руками, сократив при этом расходы. Также вы будете иметь возможность сделать дверное полотно из понравившегося материала по индивидуальному чертежу.

Если вы решили сделать раздвижную дверь своими руками, в первую очередь необходимо будет приобрести все необходимые материалы и комплектующие. Что входит в состав конструкции? Вам понадобиться следующее:

• полотно для изготовления створки или створок;
• роликовые механизмы;
• направляющие;
• ручки;
• наличник;
• декоративные рейки;
• крепеж.

Перед тем, как самому сделать раздвижную дверь в комнату, в первую очередь следует определиться с материалом для полотна. Это может быть дерево, МДФ, стекло и т.д. В зависимости от веса материала следует подбирать роликовый механизм. В том случае, когда конструкция будет состоять из двух или более полотен, понадобиться двойное количество роликов и направляющих.

Длину направляющей рассчитывают следующим образом: длину дверной створки умножают на два, и прибавляют еще 4-5 см. Остальные необходимые материалы подбираются по желанию.

 Изготовление створок

Монтаж межкомнатной раздвижной двери своими руками рекомендуется начать с изготовления створок. Для рамной конструкции используют деревянный брус и вставку для заполнения рамы (как правило, для этого используют стекло или зеркало). Размеры каркаса должны совпадать с размерами дверного проема. Для скрепления элементов рекомендуется использовать соединение шип-паз, которые для прочности тщательно промазываются клеем.

В специально предусмотренные пазы внутри рамы вставляется стекло или зеркало и крепится штапиком. Пример каркасной створки вы можете увидеть на фото ниже. Если необходимо глухое дверное полотно, можно использовать дерево, плиту ДВП или ДСП, отделанную ламинатом или шпоном.

Монтаж дверного полотна своими руками следует начинать с нанесения разметки на входе в комнату. Вначале измеряется высота дверной створки, к ней прибавляется 1,5-2 см (это делается для обеспечения зазора между каркасом и полом). К получившемуся результату плюсуют высоту роликов в собранном виде. Над дверным проемом и на стене в нескольких местах наносят пометки на высоте, равной вычисленной сумме.

Прямая, соединяющая эти пометки, и будет определять место крепления верхней направляющей. Перед тем, как проводить окончательный монтаж направляющей, при помощи строительного уровня следует проверить горизонтальность разметки. В случаях, когда разметка нанесена неправильно, установленное дверное полотно может самостоятельно открываться или закрываться.

На следующем этапе выполнения работ монтируется направляющая. Правильно будет прикрепить ее ниже нанесенных меток и на небольшом расстоянии от стены и дверного проема. Так полотно будет открываться свободно. К полу крепится вторая часть механизма. В зависимости от типа направляющих подбирается наиболее подходящий крепеж. Это могут быть дюбеля, или же саморезы со специальным деревянным брусом.

Подробнее об установке направляющих вы можете узнать из размещенного ниже видео.

Далее в прикрепленные к стене направляющие устанавливают роликовые механизмы. На дверное полотно на расстоянии 4-6 см от края крепятся специальные скобы для роликового механизма.

Если межкомнатная раздвижная дверь выполнена из стекла, необходимо использовать крепеж, который выполнен в виде двух металлических лапок, стягивающихся винтами.

Установка створок

После того, как вы установите все комплектующие, можно начинать следующий этап – установку дверных створок. Выполнить эту работу самому довольно сложно, поэтому опытные мастера рекомендуют приглашать помощника.

Створки приподымают и вкручивают болты в скобки. После установки следует проверить правильность монтажа при помощи строительного уровня. При необходимости регулировки выполняют ее путем подкручивания болтов.

Завершающим этапом является декорирование дверного проема. Для этого можно использовать наличники или доборы. Чтобы спрятать крепеж и ролики используются разнообразные декоративные планки. Их крепят сверху конструкции.

Это основные рекомендации, которые помогут самому сделать раздвижные двери. На видео, помещенном ниже, вы также сможете увидеть все этапы выполнения работ.

Учебное пособие по раздвижным дверям X DIY

Этот пост является платным сотрудничеством с Lowe’s Home Improvement. Все мнения мои собственные.

Если вы давно следите за этим блогом, то знаете, что моя одержимость дверями глубока. У меня на странице «Проекты» больше руководств по дверям, чем на любой другой, и не зря. Уникальные двери придают мгновенный характер, это может быть простой и экономичный проект «сделай сам» для начинающих/выходных, и есть миллион способов украсить существующую простую дверь или построить свою собственную с нуля. Сегодня мы займемся последним — раздвижной дверью в стиле X, сделанной на заказ из 1 × 3 и фанеры:

Штифт

Это проект выходного дня, который удобен для начинающих и требует основных инструментов (мы также использовали маршрутизатор, но это необязательно, в зависимости от того, как вы хотите повесить двери).

Я придумал этот проект как решение для открытого входа между гостиной и бонусной комнатой внизу здесь, в The Riverside Retreat.

Штифт

Штифт

Нам нужен был способ разделить два помещения, так как мы будем использовать пространство внизу как комнату для просмотра телевизора/игр и спальную зону. Вот вид снизу:

Штифт

Кроме того, эта пустая стена просто призывала к чему-то высокому и темному, чтобы придать этой комнате немного драмы!

Штифт

У меня в голове уже было видение идеального дизайна, и я потратил некоторое время на проработку вариантов. Я использовал Illustrator, чтобы смоделировать его в масштабе, пока, наконец, не остановился на правильном виде и размерах.

Штифт

Если вы присмотритесь, то увидите, что есть несколько разных способов перекрытия крестиков, и мне кажется, что вариант 3 выглядит наиболее сбалансированным. У нас уже была пара 1x3x10, оставшихся от нашего проекта сиденья у окна, поэтому я рассчитал необходимое количество, исходя из размера нашей двери. Конечно, это будет варьироваться в зависимости от размера вашего проема / двери, и вы можете получить 1 × 3 любой длины, которая имеет смысл для вас. Мы хотели, чтобы наши двери немного перекрывали друг друга в закрытом состоянии, поэтому мы сделали их шириной 38 дюймов. И я люблю высокие двери, поэтому высота 8 футов была как раз для наших 9.′ потолки.

Вот список материалов вместе с инструментами, которые вам понадобятся для этого проекта:

Материалы

1×3 – В итоге мы использовали (6) 1x3x10 и (4) 1x3x8, чтобы закрыть обе двери . Потратьте на несколько долларов больше и приобретите древесину более высокого качества, такую ​​как тополь или дуб, чтобы доски были прямыми и не имели сучков/дефектов (я рекомендую выбирать их лично, чтобы вы могли выбрать лучшие доски).

1/2″ 4×8’ фанера для окрашивания/окрашивания – Качество имеет значение – вам нужна гладкая, ровная поверхность. Мы использовали лучший выбор светлого дерева. Примечание: вы также можете использовать более толстую фанеру толщиной 3/4 дюйма, но мы предпочли более легкую фанеру толщиной 1/2 дюйма.

Клей для дерева

Наполнитель для дерева — Шпаклевка может работать в крайнем случае

Дверные ручки — Я выбрал эти действительно крутые деревенские железные ручки для передней части и простые бронзовые утопленные ручки для задней части.

Краска или морилка — я использовал Tricorn Black от HGTV Home by Sherwin Williams с атласной отделкой (самый глубокий черный из известных мне)

Булавка

Инструменты

Торцовочная пила – Не могу сказать достаточно хороших слов о нашей 12-дюймовой торцовочной пиле Dewalt

Гвоздезабивной пистолет — Мы использовали наш гвоздезабивной пистолет Bostitch 16 калибра и 1-дюймовые гвозди

Воздушный компрессор (для пневматических гвоздезабивных пистолетов) — Мы только что заменили наш на этот 6-галлонный Craftsman, который легко носить с собой и который не может победить Цена!

Шлифовальный станок для деталей . Вы можете сделать это вручную, но нет причин не купить мышь за 40 долларов, если у вас ее еще нет!

Дополнительно:

Настольная пила — Мы использовали нашу 10-дюймовую настольную пилу Dewalt для резки фанеры по размеру, но Lowe’s также может сделать это для вас.

Маршрутизатор . Лукас очень хотел попробовать маршрутизацию, и мы подумали, что этот проект станет прекрасной возможностью освоить новый навык. После нескольких использований наш стационарный/погружной фрезер Bosch уже стал его любимым инструментом.

Зажимы – для скрепления деревянных деталей при забивании гвоздей

Во-первых, вы хотите вырезать лист фанеры по размеру вашей двери. Это будет вся задняя сторона вашей двери. Так как наши двери были 8 футов в высоту, а фанера поставлялась в виде 8-футовых листов, нам нужно было только уменьшить ширину до 38 дюймов.

Штифт

Пара проходов настольной пилой и вуаля! Половина обеих дверей была сделана.

Штифт

Теперь о 1×3. Сначала мы прикрепили наши высокие вертикальные стороны, и, поскольку мы использовали для них отрезки длиной 8 футов, все, что нам нужно было сделать, это срезать края под углом 45° (обратите внимание, что срез под углом не обязателен, но я думаю, что это выглядит так намного чище).

Штифт

Используя столярный клей и зажимы, чтобы закрепить 1 × 3″ заподлицо с краем фанеры, мы прибили доску на место и переместили на верхнюю и нижнюю части.

Штифт

Лукас пошел дальше и перед установкой прорезал канавку вдоль нижнего края, куда должна была войти напольная направляющая.

Штифт

В зависимости от того, как вы планируете устанавливать двери, в этом нет абсолютной необходимости (много амбарных дверей я устанавливал и без этого), но это предотвращает качание двери, что важно для нас, так как это будет аренда.

Штифт

С верхней и нижней частями, обрезанными по размеру, мы повторили процесс склеивания/зажима/прибивания гвоздей для обеих сторон.

Штифт

Штифт

Внешний периметр готов!

Штифт

А теперь самое интересное — расставить крестики. Кто-то прокомментировал в Instagram, что я должен быть математическим гением, чтобы вычислить все эти углы — угадайте, что мои друзья, сегодня ваш счастливый день! Поверите ли вы, что для этого не требуется никакой математики? Все визуально (возрадуйтесь, товарищи правые мыслители!)

Вот как это просто: сначала измерьте и отметьте центр высоты двери на внутреннем крае вашего 1×3. Наш был 48″:

Штифт

Затем возьмите 1×3″ и положите его по диагонали сверху, как показано на макете двери. Верх должен совпадать с углом 90 °, а низ должен пересекаться с вашей центральной отметкой.

Штифт

Штифт

После того, как он выровнен, отметьте карандашом нижний край обеих сторон 1×3, где он пересекает вертикальную часть.

Штифт

После того, как обе стороны отмечены, вы можете перевернуть доску и провести прямую линию, соединяющую две отметки.

Штифт

Затем положите доску на торцовочную пилу и выровняйте лезвие/лазерный уровень под углом, совпадающим с вашей линией (вы можете посмотреть видео, чтобы наглядно увидеть этот процесс):

Штифт

Посмотрите, какие идеальные ракурсы! Спасибо Лукасу за то, что он придумал этот метод.

Штифт

Штифт

Как только ваша первая поперечина установлена, пришло время повторить процесс с перекрывающейся доской. Это требует, чтобы вы также отметили, где доски пересекаются в центре, так как на этот раз вам нужно будет вырезать две части.

Штифт

Тот же процесс, только два дополнительных разреза.

Штифт

Прежде чем вы это знаете, первый X сделан!

Штифт

Теперь просто промойте и повторите. ..

Булавка

Пока вы не получите эти:

Pin

Далее самая простая часть — заделка отверстий от гвоздей и зазоров.

Штифт

И заставьте мышь работать, убедившись, что все края гладкие (примечание: я на самом деле также отшлифовал края своих досок перед установкой, так как до них может быть сложно добраться, когда они прикреплены).

Штифт

Лукас также использовал фрезер, чтобы вырезать секцию для утопленных тяг.

Штифт

И последнее, но не менее важное: краска! Вы можете окрасить двери, но я хотел, чтобы они выглядели менее простовато и более утонченно, поэтому я нанес на них пару слоев самого насыщенного черного цвета:

Pin

Гладкий валик для плоских поверхностей и (самая лучшая) кисть с короткой ручкой для углов делают работу очень быстрой:

Штифт

Наконец, ювелирные изделия — насколько великолепен этот кованый старинный железный браслет ручной работы?

Штифт

Мы использовали двойную направляющую длиной 13 футов для подвешивания дверей и следовали инструкциям по установке:

Штифт

И мы готовы к работе!

Штифт

Как насчет этого До + После?

Штифт

Штифт

Штифт

Высокий, смуглый и красивый вошел в комнату…

Штифт

Хорошо, что Лукас не ревнивый тип 😉

Булавка

Эти двери вывели эту комнату на совершенно новый уровень. Столько класса и стиля.

Штифт

И, что самое приятное, две комнаты теперь можно разделить!

Штифт

Должен любить эти проекты, которые в равной степени сочетают в себе форму и функциональность.

Штифт

Люблю богатые и землистые тона здесь, что вы думаете?

Штифт

И знаете что — это был последний пункт в гостиной! Это помещение официально Сделано — ну, за исключением идеального искусственного дерева, которое я все еще ищу — но я считаю, что эта комната закончена, и мне приятно вычеркнуть еще одну из нашего списка.

Штифт

Ввиду того, что финишная черта нашего дома на высотах уже видна, мы скоро начнем переключать внимание на проекты в этом доме (наш строитель надеется завершить его к марту!). ближайшие пару месяцев. Я объясню наши новые планы/график завершения Риверсайдского ретрита в следующем посте в блоге и видеоблоге, так что следите за обновлениями по этому поводу в ближайшее время.

Штифт

Надеюсь, вы наслаждаетесь этими первыми днями 2019 года (и придерживаетесь этих решений!)

Похожие сообщения:

Восемь советов по изготовлению раздвижных дверей , шаг за шагом, как он делает раздвижные двери для различных деревообрабатывающих проектов.

Chris Salomone производит раздвижные двери как простого, так и сложного типа и рассказывает, как их делать. Оба функциональны, и любой может сделать любой без какого-либо оборудования!

Вы можете найти больше замечательных проектов и техник Криса Саломоне на его сайте.

Рекомендуемые инструменты:

Крис Саломоне: Если вы видели многие из моих прошлых проектов, то вы знаете, что раздвижные двери — это функция, которую я использую во многих проектах, которые я создаю, и есть много Причины, почему. Во-первых, как вы могли догадаться из названия, по сравнению с чем-то вроде обычных распашных дверей или ящиков они дешевле, особенно если вы делаете это так, как я собираюсь показать вам, что не требует никакого оборудования. .

Во многих случаях раздвижные двери работают там, где распашные двери или ящики не подходят из-за нехватки места. Хорошим примером этого может быть что-то вроде этой кровати, которую я построил, где с одной стороны я мог использовать ящики, а с противоположной стороны, которая очень близко к стене, они не подходили, поэтому я использовал раздвижные двери. В-третьих, потому что часто, опять же, особенно по сравнению с распашными дверями, я лично думаю, что они выглядят круче.

Возьмем, к примеру, эту консоль. Я в основном разделил кабинет на три части. В этой секции есть два ящика, а в этой секции есть раздвижные двери. Я просто думаю, что две распашные двери, такие длинные и узкие, выглядели бы глупо. Теперь, очевидно, это субъективно, и вы можете думать по-другому, но я думаю, что мы все можем согласиться, по крайней мере, надеюсь, после того, как это видео закончится, что раздвижные двери действительно легко и быстро сделать. Давайте углубимся в это.

Финансирование Foureyes Furniture частично обеспечивается сторонниками на Patreon. Если вы хотите узнать, как вы можете поддержать шоу, перейдите по ссылке в описании. Всякий раз, когда я делаю раздвижные двери, они всегда делятся на две категории. Я буду называть их канавками полной ширины и канавками ширины языка. Канавки полной ширины будут, как следует из названия, всякий раз, когда вы сделаете канавку достаточно широкой, чтобы вся панель поместилась в ней. Канавки шириной с шпунт, с другой стороны, имеют более узкую канавку, в которую входит только шпунт или шпунт двери.

Кстати, несмотря на то, что мы называем их, например, канавками по ширине двери, на самом деле канавка должна быть шире двери. Я рекомендую около 1/16 дюйма. Это хороший компромисс, когда он должен быть достаточно тугим, чтобы у вас не было тонны помоев, но достаточно свободным, чтобы дверь могла скользить, без проблем. Итак, первое, что вам нужно подумайте о том, какую версию вы хотели бы сделать. У обоих есть свои преимущества и недостатки. Преимущество канавок полной ширины заключается в том, что они немного проще. Это потому, что вам не нужно резать язык на дверь, так что на один шаг меньше.0005

Поскольку языка нет, для определения идеального размера требуется меньше математики. Давайте начнем с полноразмерной версии, потому что она проще. Затем, как только вы освоитесь с этим, у нас будет действительно хорошая база для перехода к версии с шириной языка. Все в порядке. На самом деле, независимо от того, какой тип вы делаете, первое, что нам нужно сделать, это вырезать пазы, в которые будут входить раздвижные двери. Я всегда делаю эти канавки двумя способами: на настольной пиле или с помощью фрезера.

Я бы сказал, что примерно в 80% случаев, когда я вырезаю такого рода канавки, я использую фрезер. Это потому, что он немного более универсален. Позволь мне объяснить. Практически единственная ситуация, в которой будет работать настольная пила, — это если ваши канавки охватывают всю длину вашего изделия. Хорошим примером может быть этот шкаф. Если ваши раздвижные двери охватывают только часть шкафа, это означает, что вам нужно вырезать канавку, которая частично останавливается в разрезе, и фрезер будет лучше. Что-то вроде этого шкафа, где раздвижные двери находятся только в этой части изделия.

Тем не менее, даже если двери охватывают всю длину вашей детали, все равно будут моменты, когда вы все равно не захотите использовать настольную пилу для вырезания канавок. Это потому, что, в зависимости от типа столярного изделия, которое вы собираетесь использовать, вы можете в конечном итоге выставить их в финальной части. Что-то вроде скошенной туши, это нормально, настольная пила подойдет. Что-то вроде шкафа, в котором используются шпунты, также подойдет, но шпунты должны быть глубже, чем канавки, которые вы вырезаете.

Принимая во внимание, что что-то вроде шкафа с стыковыми соединениями не будет работать, если вместо этого вы не соедините панели таким образом, что довольно нелепо. Это не сработает. Если только вы не согласны видеть их обнаженными по бокам. Для мебели для магазина или чего-то еще это нормально, но для предмета мебели я бы, вероятно, поискал лучшее решение или использовал фрезер, чтобы я мог просто остановить разрез под моей боковой панелью.

Проще говоря, если канавки могут проходить по всей длине, не вызывая проблем, настольная пила или фрезерный станок подходят. Если канавку нужно остановить, воспользуйтесь фрезером. Теперь вы знаете, какой инструмент использовать, и мы можем приступить к их вырезанию. Это довольно просто. Если вы используете настольную пилу, просто установите упор так, чтобы канавка располагалась на любом расстоянии, которое вы хотите. Вы можете сделать его шире, чем кривая вашего лезвия, либо отрегулировав направляющую так, чтобы она делала несколько проходов, либо используя плинтус, чтобы вырезать более широкую канавку.

Если вы используете фрезер, вы можете сделать то же самое, используя стол для фрезерования, но чаще всего, я думаю, проще использовать ручной фрезер с направляющей. Если у вас есть один с погружным основанием, это еще лучше. Кстати чаще всего. Вы будете прорезать канавки в нескольких вставках, чтобы вы могли поместить в шкаф две или более дверей, которые скользят одна за другой. Очевидно, есть некоторые переменные, но я бы не стал делать расстояние между дверями меньше четверти дюйма. В противном случае эта деталь может начать шататься. Позже в видео мы поговорим подробнее о том, как вы можете оставить широкий зазор здесь, но сохранить узкий зазор между дверями.

Следующий вопрос: насколько глубокими должны быть ваши борозды? Здесь все становится немного сложнее, но, к счастью, это довольно простой трюк. То есть канавки, которые вы вырезаете в верхней части, должны быть глубже, чем канавки, которые вы вырезаете в нижней части. Это сделано для того, чтобы дверь можно было задвигать и выдвигать после того, как шкаф собран. Теперь, я полагаю, технически вы могли бы отказаться от этого и просто установить дверь, пока вы собираете свой шкаф, и тогда они будут заперты там навсегда, но это было бы довольно плохо по целому ряду других причин, которые мы не собираюсь вникать.

В любом случае, вопрос, который вы, вероятно, задаете, заключается в том, насколько глубоко вы должны их резать. То, что я обычно делаю, это глубина 1/8 дюйма для нижних канавок и глубина 3/8 дюйма для верхних канавок. Если вам нравятся миллиметры, скажем, 3 мм и 9 мм. Затем, что касается самих дверей, вы захотите их обрезать так, чтобы этот размер был равен расстоянию от нижней части нижнего паза до внутренней поверхности вашей верхней панели, плюс немного. Давайте просто представим, что мы работаем с 10-дюймовым отверстием. Это расстояние составляет 10 1/8 дюйма. Я вырезал свои двери еще на 1/8 дюйма длиннее, то есть 10 1/4 дюйма.

Теперь, когда вы это сделали, давайте перейдем к версии с шириной языка, которая, как я уже сказал, определенно сложнее из двух. Тем не менее, если вы будете следовать рабочему процессу, который я собираюсь создать, вы увидите, что это на самом деле не так уж сложно. Вы можете подумать: «Если это вообще сложно, зачем мне вообще это делать?» Простой ответ заключается в том, что на самом деле это просто более приятный и элегантный подход.

На мой взгляд, такой подход дает три основных преимущества. Первое преимущество заключается в том, что вы можете использовать более толстые двери, не требуя более толстых канавок. Скажем, например, вы хотели использовать двери толщиной 3/4 дюйма. Что ж, пара канавок толщиной 3/4 дюйма по всей длине вашей детали просто выглядит уродливо по сравнению с парой канавок 1/4 дюйма. Второе преимущество заключается в том, что они работают более плавно, потому что в нижней части двери меньше материала, скользящего внутри канавок, поэтому меньше материала, меньше трения, более плавная работа. нужно оставить между вашими дверями.

Что ж, использование шпунта или шпунта позволит вам сделать этот гребень толще и прочнее, а также свести к минимуму расстояние между самими дверьми, что, опять же, выглядит лучше. Хорошо, таковы преимущества и почему я думаю, что вам следует серьезно подумать о том, чтобы сделать это таким образом. Как я уже сказал, это более сложная задача. У меня есть много готовых анимаций, рисунков и отснятого материала, которые, я думаю, действительно покажут, что эта техника не так уж сложна.

Хорошо, предположим, что вы никогда раньше этого не делали, поначалу это будет звучать довольно технически. Если это звучит запутанно, я настоятельно рекомендую вам вернуться к этому месту и посмотреть его, может быть, два или три раза. Я уверен, что если вы это сделаете, все начнет обретать смысл. Давайте остановимся на этом примере шкафа с отверстием 10 дюймов и нижней канавкой глубиной 1/8 дюйма и верхней канавкой глубиной 3/8 дюйма. Первое, что нам нужно сделать, это определить, какая ширина нашей дверной панели нужна. Я настоятельно рекомендую начать с большего размера и следовать такому порядку операций, чтобы получить хорошую посадку. Мы начнем с выяснения расстояния между канавками. Для нас это 10 дюймов + 1/8 дюйма + 3/8 дюйма, поэтому 10 1/2 дюйма

Мы начнем с того, что обрежем нашу дверь до ширины 10 1/2 дюйма. Теперь, когда двери будут вырезаны, я возьму обрезки и отмечу линию на 3/16 дюйма и установим лезвие, чтобы оно соответствовало этой высоте. и это позволит установить длину язычка в нижней части наших дверей, и, поскольку мы знаем, что канавка, в которой он сидит, имеет глубину 1/8 дюйма, это означает, что плечо этого выреза будет сидеть на 1/16 дюйма. выше проема. Я собираюсь набрать это на моем куске ненужного материала, ходить туда-сюда к моему шкафу, чтобы довести его до точки, где он будет легко скользить. Помните, вам не нужна суперплотная посадка.

Как только я буду доволен скольжением, я вырежу его на нижней части своих дверей. Часто, когда я делаю это, после первоначального разреза, который определяет ширину моего языка, мне нужно отрегулировать упор, чтобы убрать лишний материал. Кроме того, всякий раз, когда вы режете детали вертикально на настольной пиле, как вы видите, что я делаю здесь, я действительно рекомендую использовать перьевую доску. Я использую этот от Rockler, который называется Double Featherboard, я думаю, потому что вы можете складывать их выше, что действительно полезно на больших панелях.

Итак, далее мы собираемся сделать отметку, равную размеру нашего открытия от нижнего плеча. Для нас это было 10 дюймов. Если бы мы вырезали плечо для верхнего язычка здесь, он бы не подходил, и это действительно похоже на концепцию, которую мы уже рассмотрели на дверях с пазом во всю ширину, но здесь, критический размер — это расстояние между двумя плечами, и оно должно быть таким, чтобы мы могли вставить дверь, вставив ее достаточно глубоко в верхний паз, чтобы, когда плечо ударяется о внутреннюю часть нашей верхней панели, нижний язычок находился достаточно высоко. чтобы очистить внутреннюю поверхность нижней панели и наклониться в паз.0005

Теперь я мог бы продолжать объяснять это все больше и больше, но мне кажется, что чем больше я говорю об этом, тем более запутанным это звучит, так что, действительно, вот важная часть. От той отметки, которую мы только что сделали в верхней части двери, отмерьте еще 1/4 дюйма ниже, и именно здесь вы собираетесь установить свое верхнее плечо. Теперь вы можете подумать: «Почему бы не сэкономить шаг , и вместо того, чтобы измерять вверх 10 дюймов, а затем вниз на 1/4 дюйма, просто измерьте 9 3/4 дюйма, и вы совершенно правы, но причина, по которой я описал это таким образом, заключается в том, что идея 10- Во-первых, дюймовое отверстие — это всего лишь гипотетика.0005

Независимо от того, какое отверстие у вашего шкафа, на этом шаге вы должны физически измерить это расстояние, а затем вычесть из него 1/4 дюйма. Другими словами, расстояние до плеч = открытие шкафа — 1/4 дюйма и не обязательно 9 3/4 дюйма. Чтобы настроить настольную пилу для выполнения этого разреза, мы хотим измерить расстояние между нашей новой меткой и верхней частью дверной панели. Затем я собираюсь отметить ее на другом лоскуте. кусок и снова наберите высоту лезвия и настройку упора, убедившись, что при этом проверяется соответствие. Как только я буду доволен этим, я сделаю разрез на моих настоящих дверях, точно так же, как мы сделали, когда мы делали нижний язычок.

Теперь, если мы попытаемся установить наши двери, они все равно не подойдут. Это потому, что вы помните, что когда мы изначально вырезали нашу панель, мы намеренно оставили ее немного слишком большой. Прямо сейчас язык на верхней части двери немного слишком длинный. Плечо на правильном месте, язычок слишком длинный, и, на самом деле, если вы пойдете его устанавливать, вы точно увидите, насколько он длиннее, чем должен быть. Нам просто нужно обрезать его настолько, чтобы нижний язычок мог очистить панель. Вместо того, чтобы измерять что-либо здесь, я просто установил упор моей настольной пилы, чтобы отрезать крошечный отрыв от верхнего языка.

Я рекомендую проветривать сторону слишком консервативного кроя и просто несколько раз пройтись вперед и назад, пока не получите хорошую посадку. Как только вы это сделаете, вы можете оставить свой забор на месте, чтобы отрезать верхнюю часть остальных язычков вашей двери. Есть еще кое-что, что можно показать вам, но пока это свежо, давайте быстро подведем итоги. По сути, то, что мы сделали, это пробрались к двери. Мы знаем, насколько велик был этот зазор, мы обрезали дверь до этого размера, мы обрезали наш нижний шпунт так, чтобы он был на 1/16 дюйма длиннее, чем глубина нижнего паза.0005

Мы перенесли метку на верхнюю часть нашей двери, которая была равна расстоянию в проеме нашего шкафа, и мы сделали метку на 1/4 дюйма ниже, и сделали ее там, где начинается верхнее плечо. Затем мы обрезали длина верхней части нашей двери, чтобы мы могли физически установить их. Опять же, это может показаться несколько запутанным, но, честно говоря, это довольно легко сделать

Кроме того, если вам нравится погружаться глубже в такие темы деревообработки, я действительно рекомендуем вам ознакомиться с нашими планами. Мы очень усердно работаем над ними, чтобы брать сложные сборки и делать их действительно удобоваримыми, чтобы их мог построить любой. Честно говоря, то, что вы только что посмотрели, было так же близко его сердцу и технично, как этот материал на самом деле Если вы можете посмотреть это три раза и уложить в голове хоть немного, то все это возможно. Если вам интересно, посмотрите их, у нас будут ссылки в описании, а также в качестве ссылки на пример главы.

Хорошо. Несколько минут назад, когда я говорил о преимуществах выполнения этой техники, я упомянул, что у вас будет возможность сделать гребень между дверями толще и прочнее, одновременно увеличивая зазор между дверями. сами по себе меньше, и это действительно легко увидеть на этом рисунке. Как видите, плечи на самом деле немного нависают над канавкой, и чем толще ваши двери, тем больше они могут нависать.

Вместо того, чтобы этот зазор должен быть больше ширины вашего гребня, он может быть меньше ширины вашего гребня, и, на самом деле, если вы используете шпунты вместо шпунта, зазор становится еще меньше. Если вы хотите, вы можете заставить шпунты зеркально отражать друг друга, и вы можете сделать зазор равным нулю. Я бы не стал этого делать. На самом деле, еще кое-что, чего мы еще не коснулись, — это идеальная толщина для этих дверей. Как правило, я стремлюсь к размеру от 1/2 до 3/4 дюйма, и в конечном итоге я остановился на толщине дверей.

Для чего-то вроде этой детали, где двери размером всего около 9 дюймов на 20 дюймов, я собираюсь приблизиться к толщине 1/2 дюйма. 3/4″. Двери толщиной 1/2 дюйма должны быть достаточно толстыми, чтобы чувствовать себя прочными для большинства дверей малого и среднего размера, но чем больше ваша панель, тем больше шансов, что там будет чаша, которая может стать проблемой. На самом деле, если вы посмотрите на этом снимке вы можете видеть, что мои панели были довольно чашевидными, но этого было недостаточно, чтобы визуально заметить это в готовой детали, и операция все еще была очень хорошей, так что я в порядке.0005

На чем-то вроде этих дверей, которые были больше, вы можете видеть, что я выбрал рамно-панельную дверь, которую будет легче держать плоской.
