Вертикальные ветрогенераторы самодельные обзор

В этом разделе собраны различные конструкции ветрогенераторов с вертикальной осью вращения, сделанные любителями данного вида ветрогенераторов. Вертикальных ветрогенераторов бывает множество видов и вариаций. Простейшие Савониусы или по простому бочки, и более продвинутые роторы Дарье, которые более оборотистые, но тут каждый вид имеет свои достоинства и недостатки. >

Ротор Онипко

Описание ротора Онипко. Что это? Очередной проект для поиска инвесторов или это реально эффективный ветрогенератор >

Вертикальный ветрогенератор

Самодельный ветрогенератор, фото и видео. Немного фото самого ветряка, вышки и генераторов. Для этого ветряка изготавливалось несколько вариантов генераторов >

Вертикальный ветрогенератор необычной конструкции

Интересная конструкция ветрогенератора, генератор которого сделан из асинхронного двигателя, но генератор сделан с тремя статорами и тройным ротором.
так-же необычно вращается двухлопастной ротор с лопастями из поликарбоната. >

Ветряк из бочек с откидными лопастями

Ветрогенератор сделанный из жестяных бочек. Генератор сделан из асинхронного двигателя мощностью 2,2кВт, ротор которого переделан на неодимовые магниты. Привод на генератор ременной. Лопасти ветряка откидные с центробежными грузами, выхотя на ветер они раскрываются и закрываются переходя под ветер. >

Ветрогенератор из мотор-колеса

Немного фотографий небольшого вертикального ветрогенератора. В качестве генератора здесь использовалось мотор-колесо от скутера, передача крутящегго момента на генератор цепная, соотношение примерно 1:2,5. Размеры ротора 1*1,6метра, высота мачты 9 метров. На среднем ветру этот ветряк выдает до 3А и 17v на зарядку щелочного аккумулятора. >

Ветрогенератор для забора воды

Ставшая уже легендарной на просторах рунета конструция этого ветрогенератора, который приводит в движение самодельный насос, а он качает воду из озера.
Изначально ветряк должен был заряжать аккумулятор, но слишком малые обороты свели на нет все попытки получения электричества. >

Вертикальный ветрогенератор, ротор Угринского

Самодельный ветрогенератор с вертикальной осью вращения и размером ротора 0,75*1,6м. Конструкция лопастей по чертежам ротора Угринского, это улучшенный Савониус по сути, КИЭВ такой конструкции выше. Конструкция сделана из двух блоков с углом 90 градусов, материал фанера и алюминий. Генератор для этого ветряка аксиального типа на постоянных магнитах.

Мощность ветроустановки около 50 ватт на ветре 7-8м/с.

>

Сомодельный ветрогенератор типа Савониус

Самодельный вертикальный ветрогенератор с размером ротора 1,8*1м. В качестве генератора переделанный автомобильный генератор.

Мощность ветроустановки 60 ватт на ветре 10м/с, это немного, но здесь надо усовершенствовать генератор.

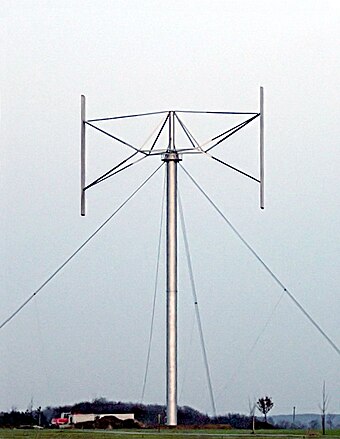

Это необычное решение было предложено еще в 1931 году французским авиаконструктором Жоржем Дарье, который поставил перед собой задачу создать такой ветрогенератор, который бы работал при любом направлении ветра, при том не требуя строгой ориентации.

Ротор генератора вместе с узкими лопастями было предложено расположить вертикально, чтобы как при слабом, так и при сильном ветре — значительная часть воздушного потока не встречала существенного аэродинамического сопротивления, а непосредственно давила бы на рабочие поверхности лопастей, приводя к их вращению.



С этой точки зрения даже ротор Савониуса, предложенный в 1922 году финским инженером Сигурдом Савониусом, уступает, так как имеет ограничение эффективности при большой скорости ветра. Ротор Дарье, в свою очередь, лишен этих недостатков, хотя и не имеет столь детального математического описания своей работы как его предшественник.

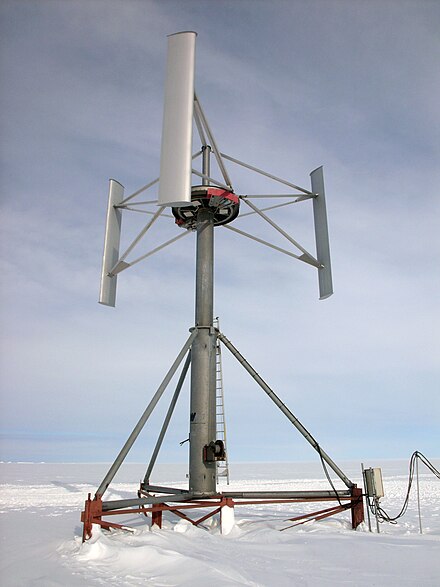

Примечательно, что ротор Дарье в лучшем его исполнении имеет три аэродинамических крыла, которые закреплены на радиально расположенных горизонтальных балках на некотором расстоянии от центральной оси ротора.

По этой причине характер обтекания крыльев ротора Дарье воздухом сложен, но быстроходность генератора полностью нивелирует этот кажущийся недостаток. Тогда как, например, горизонтально-осевые турбины, да и тот же ротор Савониуса, теряют эффективность при сильном ветре, ротор Дарье в аналогичных условиях вращается примерно в 3,5 раза быстрее и не вызывает проблем балансировки.

Вертикально расположенный вращающийся вал практически не влияет отрицательно на работу ветрогенератора с ротором Дарье, а наоборот способствует эффективности, поскольку является довольно тонким. В таких условиях производимый устройством шум гораздо ниже чем у горизонтально-осевых ветрогенераторов, больше напоминающих большие вентиляторы с пропеллерами.



Здесь же поток воздуха обтекает лопасти и весь генератор в любом направлении равномерно, что, кстати, и обеспечивает колоссальную быстроходность столь уникального ротора. При этом ветрогенераторы с ротором Дарье просты в изготовлении, здесь даже нет необходимости в пропеллерном профиле.

Однако, справедливости ради стоит отметить и некоторые недостатки таких конструкций. Из-за эффекта Магнуса мачта генератора с ротором Дарье испытывает значительные нагрузки, поэтому конструирование необходимо проводить очень точно, а адекватной математической модели по сей день не существует. Да и окупаемость любых ветрогенераторов по времени продолжительна. По этой причине производители горизонтально-осевых ветрогенераторов не спешат отбрасывать работающую годами технологию.

Андрей Повный, редактор Электрик Инфо

Смотрите также:

Как самостоятельно сделать ветрогенератор для автономного электроснабжения дома

Читайте наш Телеграм-канал https://t.me/ieport_svoimi_rukami

Читайте также: Носледние новости России и мира сегодня.

Ветрогенератор с вертикальным ротором | Синтезгаз

Самодельный ветрогенератор в сборе

Группой умельцев была разработана конструкция ветрогенераторной установки с вертикально расположенной осью вращения. Ниже, представлено подробное руководство по изготовлению этой установки. Внимательно прочитав это руководство, вы сможете сделать подобный вертикальный ветрогенератор своими руками.

Конструкция ветрогенератора получилась достаточно надежной, с низкой стоимостью обслуживания, простой в изготовлении и не дорогой по комплектующим. Представленный ниже список деталей носит ознакомительный и ориентировочный характер. Соблюдать его не обязательно, можно внести какие-то свои коррективы, что-то улучшить, что-то использовать свое, т.к. не везде можно найти именно то, что в списке. Для изготовления этого ветрогенератора использовались недорогие и качественные детали.

Схема вертикального ветрогенератора

НаименованиеКол-воПримечание
Список используемых деталей и материалов для ротора:
Предварительно вырезанный лист металла1Вырезан из стали толщиной 1/4″ при помощи гидроабразивной, лазерной и др. резке
Ступица от авто (Хаб)1Должна содержать 4 отверстия, диаметр около 4 дюймов
2″ x 1″ x 1/2″ неодимовый магнит26Очень хрупкие, лучше заказать дополнительно
1/2″-13tpi x 3“ шпилька1TPI – кол-во витков резьбы на дюйм
1/2″ гайка16
1/2″ шайба16
1/2″ гровер16
1/2″.-13tpi колпачковая гайка16
1″ шайба4Для того, чтобы выдержать зазор между роторами

Список используемых деталей и материалов для турбины:
3″ x 60″ Оцинкованная труба6
ABS пластик 3/8″ (1.2×1.2м)1
Магниты для балансировкиЕсли нужныЕсли лопасти не сбалансированы, то магниты прикрепляются для балансировки
1/4″ винт48
1/4″ шайба48
1/4″ гровер48
1/4″ гайка48
2″ x 5/8″ уголки24
1″ уголки12 (опционально)В случае, если лопасти не держат форму, то можно добавить доп. уголки
винты, гайки, шайбы и гроверы для 1″ уголка12 (опционально)

Список используемых деталей и материалов для статора:
Эпоксидка с затвердителем2 л
1/4″ винт нерж.3
1/4″ шайба нерж.3
1/4″ гайка нерж.3
1/4″ кольцевой наконечник3Для эл. соединения
1/2″-13tpi x 3“ шпилька нерж.1Нерж. сталь не является ферромагнетиком, поэтому не будет «тормозить» ротор
1/2″ гайка6
СтеклотканьЕсли нужна
0.51мм эмал. провод 24AWG

Список используемых деталей и материалов для монтажа:
1/4″ x 3/4″ болт6
1-1/4″ фланец трубы1
1-1/4″ оцинк. труба L-18″1

Инструменты и оборудование:
1/2″-13tpi x 36“ шпилька2Используется для поддомкрачивания
1/2″ болт8
АнемометрЕсли нужен
1″ лист алюминия1Для изготовления проставок, если понадобятся
Зеленая краска1Для покраски держателей пластика. Цвет не принципиален
Голубая краска бал.1Для покраски ротора и др. частей. Цвет не принципиален
Мультиметр1
Паяльник и припой1
Дрель1
Ножовка1
Керн1
Маска1
Защитные очки1
Перчатки1

Ветрогенераторы с вертикальной осью вращения не настолько эффективны, как их горизонтальные собратья, однако вертикальные ветрогенераторы менее требовательны к месту их установки.

Описание изготовления турбины ветрогенератора

Турбина ветрогенератора

  1. Соединяющий элемент – предназначен для соединения ротора к лопастям ветрогенератора.
  2. Схема расположения лопастей – два встречных равносторонних треугольника. По данному чертежу потом легче будет расположить уголки крепления лопастей.

Крепление лопастей уголками

Если не уверены в чем то, шаблоны из картона помогут избежать ошибок и дальнейших переделываний.

Общий вид расположения уголков, крепящих лопасти

Последовательность действий изготовления турбины:

  1. Изготовление нижней и верхней опор (оснований) лопастей. Разметьте и при помощи лобзика вырежьте из ABS пластика окружность. Затем обведите ее и вырежьте вторую опору. Должны получиться две абсолютно одинаковые окружности.
  2. В центре одной опоры вырежьте отверстие диаметром 30 см. Это будет верхняя опора лопастей.
  3. Возьмите хаб (ступица от авто) и разметьте и просверлите четыре отверстия на нижней опоре для крепления хаба.
  4. Сделайте шаблон расположения лопастей (рис. выше) и разметьте на нижней опоре места крепления уголков, которые будут соединять опору и лопасти.
  5. Сложите лопасти в стопку, прочно свяжите их и обрежьте до требуемой длины. В данной конструкции лопасти длиной 116 см. Чем длинее лопасти, тем больше энергии ветра они получают, но обратной стороной является нестабильность в сильный ветер.
  6. Разметьте лопасти для крепления уголков. Накерните, а затем просверлите отверстия в них.
  7. Используя шаблон расположения лопастей, который представлен на рисунке выше, прикрепите лопасти к опоре при помощи уголков.

Описание изготовления ротора ветрогенератора

Разметка роторов с помощью бумажных шаблонов

Последовательность действий по изготовлению ротора:

  1. Положите два основания ротора друг на друга, совместите отверстия и напильником или маркером сделайте небольшую метку по бокам. В дальнейшем, это поможет правильно сориентировать их относительно друг-друга.
  2. Сделайте два бумажных шаблона расположения магнитов и приклейте их на основания.
  3. Промаркируйте полярность всех магнитов при помощи маркера. В качестве “тестера полярности” можно использовать небольшой магнит, обмотанный тряпкой или изолентой. Проводя его над большим магнитом, будет хорошо видно, отталкивается он или притягивается.
  4. Крепление магнитов на основании ротора

  5. Приготовьте эпоксидную смолу (добавив в нее отвердитель). И равномерно нанесите ее снизу магнита.
  6. Очень аккуратно поднесите магнит к краю основания ротора и переместите его к своей позиции. Если магнит устанавливать сверху ротора, то большая мощность магнита может его резко примагнитить и он может поломаться. И никогда не суйте свои пальцы и другие части тела между двумя магнитами или магнитом и железом. Неодимовые магниты очень мощные!
  7. Продолжайте приклеивать магниты к ротору (не забудьте смазывать эпоксидкой), чередую их полюса. Если магниты сьезжают под действием магнитной силы, то воспользуйтесь куском дерева, располагая его между ними для страховки.
  8. После того, как один ротор закончили, переходите к второму. Используя ранее поставленную метку, расположите магниты точно напротив первого ротора, но в другой полярности.
  9. Положите роторы подальше друг от друга (чтобы они не примагнитились, иначе потом не отдерете).

Описание изготовления статора ветрогенератора

Изготовление статора – это очень трудоемкая часть процесса изготовления ветрогенератора. Можно, конечно попробовать купить готовый статор (его еще надо найти у нас) или генератор, но не факт, что они подойдут для конкретного ветряка со своими индивидуальными характеристиками

Катушка статора

Статор ветрогенератора – электрический компонент, состоящий из 9-ти катушек. Катушка статора изображена на фото выше. Катушки разделены на 3 группы, по 3 катушки в каждой группе. Каждая катушка намотана проводом 24AWG (0.51мм) и содержит в себе 320 витков. Большее количество витков, но более тонким проводом даст более высокое напряжение, но меньший ток. Поэтому, параметры катушек могут быть изменены, в зависимости от того, какое напряжение вам требуется на выходе ветрогенератора. Нижеследующая таблица поможет вам определиться:

  • 320 витков, 0.51 мм (24AWG) = 100В * 120 об/мин.
  • 160 витков, 0.0508 мм (16AWG) = 48В * 140 об/мин.
  • 60 витков, 0.0571 мм (15AWG) = 24В * 120 об/мин.

Вручную наматывать катушки – это скучное и трудное занятие. Поэтому, чтобы облегчить процесс намотки рекомендуется изготовить простое приспособление – намоточный станок. Тем более, что конструкция его достаточно проста и сделать его можно из подручных материалов.

Витки всех катушек должны быть намотаны одинаково, в одном и том же направлении и обращайте внимание или отмечайте, где начало, а где конец катушки. Для предотвращения разматывания катушек, они обмотаны изолентой и промазаны эпоксидкой.

Приспособление для намотки катушек

Приспособление сделано из двух кусков фанеры, изогнутой шпильки, куска ПВХ-трубы и гвоздей. Перед тем, как изогнуть шпильку, нагрейте ее горелкой.

Приспособление для намотки катушек, сделанное из двух кусков фанеры, изогнутой шпильки, куска ПВХ-трубы и гвоздей

Небольшой кусок трубы между дощечками обеспечивает заданную толщину, а четыря гвоздя обеспечивают необходимые размеры катушек.

Крупный вид приспособления для намотки катушек

Вы можете придумать свою конструкцию намоточного станка, или возможно у вас уже имеется готовый.

После того, как все катушки намотаны их необходимо проверить на идентичность друг к другу. Это можно сделать при помощи весов, а также нужно померить сопротивления катушек мультиметром.

Подробный вид приспособления для намотки катушек

Схема соединения катушек статора

Внимание!

Категорически запрещается подключать домашние бытовые потребители напрямую к ветрогенератору во избежании выхода их из строя! Также соблюдайте меры безопасности при обращении с электричеством!

Схема соединения катушек статора

Последовательность действий соединения катушек:

  1. Зачистите шкуркой концы выводов каждой катушки.
  2. Соедините катушки, как показано на рисунке выше. Должно получиться 3 группы, по 3 катушки в каждой группе. При такой схеме соединений получится трехфазный переменный ток. Концы катушек припаяйте, либо воспользуйтесь зажимами.
  3. Выберите одну из следующих конфигураций:
  • А. Конфигурация «звезда». Для того, чтобы получить большое напряжение на выходе, соедините выводы X,Y и Z между собой.
  • B. Конфигурация «треугольник». Для того, чтобы получить большой ток, соедините X с B, Y с C, Z с A.
  • C. Для того, чтобы в будущем сделать возможность изменять конфигурацию, нарастите все шесть проводников и выведите их наружу.
  1. На большом листе бумаге нарисуйте схему расположения и подключения катушек. Все катушки должны быть равномерно распределены и соответствовать расположению магнитов ротора.
  2. Прикрепите катушки при помощи скотча к бумаге. Приготовьте эпоксидную смолу с отвердителем для заливки статора.
  3. Для нанесения эпоксидки на стеклоткань используйте малярную кисть. Если необходимо, то добавьте небольшие кусочки стеклоткани. Центр катушек не заполняйте, чтобы обеспечить их достаточное охлаждение при работе. Постарайтесь избегать образования пузырьков. Целью данной операции является закрепление катушек на своих местах и придание плоской формы статору, который будет располагаться между двумя роторами. Статор не будет нагруженным узлом и не будет вращаться.

Для того, чтобы стало более понятно, рассмотрим весь процесс в картинках:

Изготовление статора

Готовые катушки помещаются на вощеную бумагу с начерченной схемой расположения. Три небольших круга по углам на фото выше – места отверстий для крепления кронштейна статора. Кольцо в центре предотвращает попадание эпоксидки в центральную окружность.

Вокруг катушек помещается стеклоткань

Катушки закреплены на своих местах. Стеклоткань, небольшими кусочками помещается вокруг катушек. Выводы катушек можно вывести внутрь или наружу статора. Не забудьте оставить достаточный запас длины выводов. Обязательно еще раз проверьте все соединения и прозвоните мультиметром.

Статор, залитый эпоксидкой с кронштейном

Статор практически готов. Отверстия для крепления кронштейна, сверлятся в статоре. При сверлении отверстий смотрите не попадите в выводы катушек. После завершения операции, обрежьте лишнюю стеклоткань и если необходимо, шкуркой зачистите поверхность статора.

Изготовление кронштейна статора

Труба для крепления оси хаба была обрезана под нужный размер. В ней были просверлены отверстия и нарезана резьба. В дальнейшем в них будут вкручены болты, которые будут удерживать ось.

Крепление оси

Эскиз (чертеж) кронштейна

На рисунке выше показан кронштейн, к которому будет крепиться статор, находящийся между двумя роторами.

Шпилька с гайками и втулкой

На фото выше показана шпилька с гайками и втулкой. Четыре таких шпильки обеспечивают необходимый зазор между роторами . Вместо втулки можно использовать гайки большего размера, либо самому вырезать шайбы из алюминия.

Окончательная сборка генератора

Небольшое уточнение: малый воздушный зазор между связкой ротор-статор-ротор (который задается шпилькой с втулкой), обеспечивает более высокую отдаваемую мощность, но возрастает риск повреждения статора или ротора при перекосе оси, который может возникнуть при сильном ветре.

Сборочный чертеж генератора

На левом рисунке ниже, показан ротор с 4-мя шпильками для обеспечения зазора и двумя алюминиевыми пластинами (которые в дальнейшем будут убраны).

На правом рисунке показан собранный и покрашенный в зеленый цвет статор, установленный на место.

Ротор и статор

Процесс сборки:

  1. В плите верхнего ротора просверлите 4 отверстия и нарежьте в них резьбу для шпильки. Это необходимо для плавного опускания ротора на свое место.
  2. Уприте 4 шпильки в алюминиевые пластины приклеенные ранее и установите на шпильки верхний ротор.
  3. Роторы будут притягиваться друг к другу с очень большой силой, поэтому и нужно такое приспособление. Сразу выровняйте роторы относительно друг-друга по поставленным ранее метках на торцах.
  4. Поочередно вращая ключом шпильки, равномерно опускайте ротор.
  5. После того, как ротор уперся в втулку (обеспечивающая зазор), выкрутите шпильки и уберите алюминиевые пластины.
  6. Установите хаб (ступицу) и прикрутите его.

Этапы сборки генератора

Генератор готов!

Генератор будущего ветрогенератора в сборе

После установки шпилек (1) и фланца (2) ваш генератор должен выглядеть приблизительно так, ка на рисунке выше.

Установка и крепление клемм

Болты из нержавейки служат для обеспечения электрического контакта. На провода удобно использовать кольцевые наконечники.

Установка клемм

Колпачковые гайки и шайбы служат для крепления соединительной платы и опоры лопастей к генератору. Итак, ветрогенератор полностью собран и готов к тестам.

Для начала, лучше всего рукой раскручивать ветряк и измерять параметры. Если все три выходные клеммы закоротить между собой, то ветряк должен вращаться очень туго. Это может быть использовано для остановки ветрогенератора для сервисного обслуживания или в целях безопасности.

Ветрогенератор можно использовать не только для обеспечения дома электричеством. К примеру данный экземпляр, сделан так, чтобы статор вырабатывал большое напряжение, которое затем используется для нагрева.
Рассматриваемый выше генератор выдает 3-х фазное напряжение с различной частотой (зависит от силы ветра), а к примеру в России используется однофазная сеть 220-230В, с фиксированной частотой сети 50 Гц. Это отнюдь не означает, что данный генератор не подойдет для питания бытовых приборов. Переменный ток с данного генератора может быть преобразован в постоянный ток, с фиксированным напряжением. А постоянный ток уже может использоваться для питания светильников, нагрева воды, заряда аккумуляторов, а может быть поставлен преобразователь для преобразования постоянного тока в переменный. Но это уже выходит за рамки данной статьи.

Мостовой выпрямитель

На рисунке выше простая схема мостового выпрямителя, состоящего из 6-ти диодов. Он преобразовывает переменный ток в постоянный.

Рекомендации по выбору места установки ветрогенератора

Ветрогенератор, описываемый здесь, установлен на 4-х метровой опоре на краю горы. Трубный фланец, который установлен снизу генератора обеспечивает легкую и быструю установку ветрогенератора – достаточно прикрутить 4 болта. Хотя для надежности, лучше приварить.

Обычно, горизонтальные ветрогенераторы «любят» когда ветер дует с одного направления, в отличии от вертикальных ветряков, где за счет флюгера, они могут поворачиваться и им не важно направление ветра. Т.к. данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции.

Другим фактором, который необходимо учитывать при подборе места размещения, является сила ветра. Архив данных по силе ветра для вашей местности можно найти в интернете, правда это будет очень приблизительно, т.к. все зависит от конкретного места.

Также, в выборе месторасположения установки ветрогенератора поможет анемометр (прибор для измерения силы ветра).

Немного о механике ветрогенератора

Как известно, ветер возникает из-за разности температур поверхности земли. Когда ветер вращает турбины ветрогенератора, он создает три силы: подьемную, торможения и импульсную. Подьемная сила обычно возникает над выпуклой поверхностью и является следствием разности давлений. Сила торможения ветра возникает за лопастями ветрогенератора, она является нежелательной и тормозит ветряк. Импульсная сила возникает из-за изогнутой формы лопастей. Когда молекулы воздуха толкают лопасти сзади, то им некуда потом деваться и они собираются позади них. В результате, они толкают лопасти в направлении ветра. Чем больше подьемная и импульсная силы и меньше сила торможения, тем быстрее лопасти будет вращаться. Соответственно вращается ротор, который создает магнитное поле на статоре. В результате чего вырабатывается электрическая энергия.

Скачать схему расположения магнитов

Комментарии:

Свойства Газа БраунаХолодный термоядерный синтез в обыкновенной кружке

Вертикальный ветрогенератор своими руками — пошаговые инструкции по сборке

Альтернативная энергия, добываемая посредством «ветряной мельницы» — заманчивая идея, охватившая огромное число потенциальных потребителей электричества. Что же, электромехаников разного калибра, пытающихся сделать ветрогенератор своими руками, можно понять. Дешёвая (практически бесплатная) энергетика всегда ценилась на вес золота. Между тем установка даже простейшего домашнего ветрогенератора даёт реальную возможность получить бесплатный ток. Но как сделать домашний ветрогенератор своими руками? Как заставить работать систему энергии ветра? Попробуем раскрыть занавес тайны с помощью опыта бывалых электромехаников.

Законность установки ветрогенератора

Альтернативные источники энергии – мечта любого дачника или домовладельца, участок которого находится вдали от центральных сетей. Впрочем, получая счета за электроэнергию, израсходованную в городской квартире, и глядя на возросшие тарифы, мы осознаём, что ветрогенератор, созданный для бытовых нужд, нам бы не помешал.

Прочитав эту статью, возможно, вы воплотите свою мечту в реальность.


Ветрогенератор – отличное решение для обеспечения загородного объекта электроэнергией. Причем в ряде случаев его установка является единственным возможным выходом

Чтобы не потратить зря деньги, силы и время, давайте определимся: есть ли какие-либо внешние обстоятельства, которые создадут нам препятствия в процессе эксплуатации ветрогенератора?

Для обеспечения электроэнергией дачи или небольшого коттеджа достаточно малой ветроэнергетической установки, мощность которой не превысит 1 кВт. Такие устройства в России приравнены к бытовым изделиям. Их установка не требует сертификатов, разрешений или каких-либо дополнительных согласований.


Для того чтобы определиться с целесообразностью устройства ветрогенератора, необходимо выяснить ветроэнергетический потенциал конкретной местности (кликните для увеличения)

Никакого налогообложения производства электроэнергии, которая расходуется на обеспечение собственных бытовых нужд, не предусмотрено. Поэтому маломощный ветряк можно смело устанавливать, вырабатывать с его помощью бесплатную электроэнергию, не уплачивая при этом государству никаких налогов.

Впрочем, на всякий случай следует поинтересоваться, нет ли каких-либо местных нормативных актов, касающиеся индивидуального энергоснабжения, которые могли бы создать препятствия в установке и эксплуатации этого устройства.

Претензии могут возникнуть у ваших соседей, если они будут испытывать неудобства, связанные с эксплуатацией ветряка. Не забывайте, что наши права заканчиваются там, где начинаются права других людей.

Поэтому при покупке или самостоятельном изготовлении ветрогенератора для дома нужно обратить серьёзное внимание на следующие параметры:

  • Высота мачты. При сборке ветрогенератора нужно учитывать ограничения на высоту индивидуальных построек, которые существуют в ряде стран мира, а также местонахождение собственного участка. Знайте, что поблизости от мостов, аэропортов и тоннелей строения, высота которых превышает 15 метров, запрещены.
  • Шум от редуктора и лопастей. Параметры создаваемого шума можно установить при помощи специального прибора, после чего зафиксировать результаты замеров документально. Важно, чтобы они не превышали установленные шумовые нормы.
  • Эфирные помехи. В идеале при создании ветряка должна быть предусмотрена защита от создания телепомех там, где ваше устройство может такие неприятности обеспечить.
  • Претензии экологических служб. Эта организация может препятствовать вам в эксплуатации установки только в том случае, если она мешает миграции перелетных птиц. Но это маловероятно.

При самостоятельном создании и монтаже устройства учите эти моменты, а при покупке готового изделия обратите внимание на параметры, которые стоят в его паспорте. Лучше заранее обезопасит себя, чем впоследствии расстраиваться.

  • Целесообразность устройства ветряка обосновывается в первую очередь достаточно высоким и стабильным ветряным напором в местности;
  • Необходимо располагать достаточно большим участком, полезная площадь которого не будет существенно сокращена из за установки системы;
  • Из-за сопровождающего работу ветряка шума желательно, чтобы между жильем соседей и установкой было не менее 200 м;
  • Убедительно аргументирует в пользу устройства ветрогенератора неуклонно повышающаяся стоимость электроэнергии;
  • Устройство ветрогенератора возможно только в местностях, власти которых не препятствуют, а лучше еще и поощряют использование зеленых видов энергии;
  • Если в регионе сооружения мини электростанции, перерабатывающей энергию ветра, случаются частые перебои, установка минимизирует неудобства;
  • Владелец системы должен быть готов к тому, что вложенные в готовое изделие средства не окупятся сразу. Экономический эффект может стать ощутимым через 10 — 15 лет;
  • Если окупаемость системы — не последний момент, стоит задуматься об сооружении мини электростанции собственными руками.

Оценка целесообразности установки

Прежде чем приступать к изготовлению ветряного генератора вертикального типа, изучают метеоситуацию в своем регионе и стараются определить, сможет ли агрегат обеспечить необходимое количество ресурса.

Специалисты рекомендуют оценить следующие параметры:

  • количество ветреных дней – берут среднее значение за год, когда порыв превышает 3 м/с;
  • объем электроэнергии, потребляемый за сутки домовладением;
  • подходящее место на собственном участке для ветряного оборудования.

Первый показатель узнают из данных, полученных на ближайшей метеостанции или найденных в интернете на соответствующих порталах. Дополнительно сверяются с печатными географическими изданиями и составляют полную картину о ситуации с ветром в своем регионе.

Статистику берут не за один год, а за 15-20 лет, только тогда средние цифры будут максимально корректными и покажут, сможет ли генератор полностью удовлетворить потребность домовладения в электроэнергии или его сил хватит только на питание отдельных бытовых нужд.

Если в распоряжении владельца большой участок земли, расположенный на склоне, у берега реки или на открытом пространстве, с установкой не будет проблем.

Когда же дом находится в глубине населенного пункта, а двор отличается компактными габаритами и вплотную прилегает к соседским постройкам, установить вертикальную модель ветряка своими руками будет непросто. Конструкцию придется поднимать на 3-5 м над землей и дополнительно укреплять, чтобы при сильном порыве она не упала.

Учесть всю эту информацию нужно на этапе планирования, чтобы стало понятно, сможет ли ветряной генератор взять на себя полное энергообеспечение или его роль останется в рамках вспомогательного источника энергии. Предварительно желательно провести расчет ветряка.

Преимущества и принцип работы ветряков

Современный вертикальный генератор – один из вариантов альтернативной энергии для дома. Агрегат способен преобразовать порывы ветра в энергетический ресурс. Для корректной работы он не нуждается в дополнительных устройствах, определяющих направление ветра.


Ветряной генератор роторного типа очень легко изготовить своими руками. Конечно, полностью взять на себя обеспечение частного крупногабаритного коттеджа энергией он не сможет, но с освещением хозяйственных построек, садовых дорожек и придомовой территории справится на отлично

Прибор вертикального типа функционирует на низкой высоте. Для его обслуживания не нужны различные приспособления, обеспечивающие безопасное проведение высотных ремонтных и обслуживающих работ.

Минимум движущихся деталей делает ветряную установку более надежной и эксплуатационно устойчивой. Оптимальный профиль лопастей и оригинальной формы ротор обеспечивают агрегату высокий уровень КПД независимо от того, в каком направлении дует ветер в каждый отдельный момент.


Малые бытовые модели состоят из трех и более легких лопастей, моментально улавливают самый слабый порыв и начинают вращаться, как только сила ветра превышает 1,5 м/с. Благодаря этой способности их эффективность часто превышает КПД крупных установок, нуждающихся в более сильном ветре

Генератор работает абсолютно бесшумно, не мешает хозяевам и соседям, не создает вредных выбросов в атмосферу и надежно служит в течение многих лет, аккуратно поставляя энергию в жилые помещения.

Вертикальный генератор ветрового типа работает по принципу магнитной левитации. В процессе вращения турбин образуются импульсная и подъемная силы, а также сила фактического торможения. Первые две заставляют крутиться лопасти агрегата. Это действие активирует ротор и он создает магнитное поле, вырабатывающее электричество.


Ветряк, имеющий вертикальную ось вращения, по эффективности уступает своим горизонтальным аналогам. Зато не предъявляет претензий к территориальному расположению и полноценно работает практически в любом удобном для домовладельцев месте

Прибор функционирует полностью самостоятельно и не требует вмешательства хозяев в процесс.

Обслуживание вертикального прибора

Чтобы ветряной вертикальный генератор работал качественно, четко и максимально эффективно, все движущиеся части конструкции обязательно смазывают. Такую процедуру проводят не реже 2 раз за весь календарный год.

Параллельно во время обслуживания подкручивают разболтавшиеся в результате эксплуатации гайки, укрепляют электрические соединения, проверяют механические узлы на наличие коррозийных проявлений, подтягивают ослабшие растяжечные тросы и внимательно осматривают лопасти на предмет разрыва или повреждения.


Зимой за вертикальными установками нужен особый уход. В период морозов лопасти покрываются коркой льда и ее необходимо своевременно очищать, чтобы скорость крутящего момента сохранялась на должном уровне

Покраску деталей производят по мере надобности и 1 раз в год совершают полное обследование всей конструкции на предмет выявления неисправностей. Такой уход обеспечивает корректную работу ветряной установки и продлевает ее эксплуатационный период.

Ветрогенератор с вертикальной осью вращения

В ветряных генераторах данного вида вращающаяся ось генератора расположена вертикально по отношению к поверхности земли.

За годы использования устройств данного вида появились разнообразные конструкции которые объединены в группы, это:

С ротором Дарье — агрегаты оснащаются двумя или тремя лопастями, изогнутыми в форме овала.

К положительным особенностям данной конструкции можно отнести:

  • Самостоятельную ориентацию по отношению к воздушным потокам;
  • Удобное обслуживание установки.
  • Простота схемы агрегата.

К отрицательным относятся:

  • Нет возможности в самостоятельной раскрутке лопастей;
  • Значительная нагрузка на элементы конструкции;
  • Лопасти должны быть идентичны и соответствовать заданному профилю;
  • Повышенный уровень шума в процессе работы.
  • С ротором Савониуса – агрегаты оснащены лопастями в виде цилиндрических поверхностей.

Достоинствами данной группы являются:

  • Для запуска в работу требуются незначительные потоки ветра;
  • Способность быстрого набора крутящего момента;
  • Надёжность конструкции;
  • Низкая стоимость.

К недостаткам можно отнести:

  • Низкий КПД устройств этой группы.

Устройства с ротором Савониуса применяют при монтаже комбинированных ветровых генераторов, их используют для разгона агрегатов с ротором Дарье.

С вертикально-осевой конструкций ротора — у агрегатов этой группы лопасти напоминают форму крыла самолета и расположены вертикально, ось ротора расположена параллельна валу.

По внешнему виду агрегаты данной группы похожи на устройства с ротором Дарье.

К положительным качествам устройств относятся:

  1. Простота в изготовлении;
  2. Способность быстрого набора скорости вращения;
  3. Низкий уровень шума.
  4. Надежность в работе.
  5. С геликоидным ротором – агрегаты этой группы являются более развитым вариантом устройств с вертикально-осевым ротором. Лопасти имеют форму геликоидной кривой.

Положительные качества:

  1. Более низкие нагрузки на элементы конструкции;
  2. Быстрый набор скорости вращения.

Недостатки:

  • Повышенный уровень шума;
  • Высокая стоимость.
  • Многолопастный ротор – в основу агрегатов этого типа положена вертикально-осевая конструкция с устройством дополнительного внешнего кольца неподвижных лопастей.

Достоинства агрегатов данной группы:

  • Более высокий КПД установок;
  • Чувствительность к потокам ветра.

Недостатки:

  • Высокая стоимость;
  • Повышенный уровень шума.

ВС

На первой позиции – самый простейший, чаще всего называемый ротором Савониуса. На самом деле его изобрели в 1924 г. в СССР Я. А. и А. А. Воронины, а финский промышленник Сигурд Савониус бессовестно присвоил себе изобретение, проигнорировав советское авторское свидетельство, и начал серийный выпуск. Но внедрение в судьбе изобретения значит очень много, поэтому мы, чтобы не ворошить прошлое и не тревожить прах усопших, назовем этот ветряк ротором Ворониных-Савониуса, или для краткости, ВС.

ВС для самодельщика всем хорош, кроме «паровозного» КИЭВ в 10-18%. Однако в СССР над ним работали много, и наработки есть. Ниже мы рассмотрим усовершенствованную конструкцию, не намного более сложную, но по КИЭВ дающую фору лопастникам.

Примечание: двухлопастный ВС не крутится, а дергается рывками; 4-лопастный лишь немного плавнее, но много теряет в КИЭВ. Для улучшения 4-«корытные» чаще всего разносят на два этажа – пара лопастей внизу, а другая пара, повернутая на 90 градусов по горизонтали, над ними. КИЭВ сохраняется, и боковые нагрузки на механику слабеют, но изгибные несколько возрастают, и при ветре более 25 м/с у такой ВСУ на древке, т.е. без растянутого вантами подшипника над ротором, «срывает башню».

Дарье

Следующий – ротор Дарье; КИЭВ – до 20%. Он еще проще: лопасти – из простой упругой ленты безо всякого профиля. Теория ротора Дарье еще недостаточно разработана. Ясно только, что начинает он раскручиваться за счет разности аэродинамического сопротивления горба и кармана ленты, а затем становится вроде как быстроходным, образуя собственную циркуляцию.

Вращательный момент мал, а в стартовых положениях ротора параллельно и перпендикулярно ветру вообще отсутствует, поэтому самораскрутка возможна только при нечетном количестве лопастей (крыльев?) В любом случае на время раскрутки нагрузку от генератора нужно отключать.

Есть у ротора Дарье еще два нехороших качества. Во-первых, при вращении вектор тяги лопасти описывает полный оборот относительно ее аэродинамического фокуса, и не плавно, а рывками. Поэтому ротор Дарье быстро разбивает свою механику даже при ровном ветре.

Во-вторых, Дарье не то что шумит, а вопит и визжит, вплоть до того, что лента рвется. Происходит это вследствие ее вибрации. И чем больше лопастей, тем сильнее рев. Так что Дарье если и делают, то двухлопастными, из дорогих высокопрочных звукопоглощающих материалов (карбона, майлара), а для раскрутки посередине мачты-древка приспосабливают небольшой ВС.

Ортогонал

На поз. 3 – ортогональный вертикальный ротор с профилированными лопастями. Ортогональный потому, что крылья торчат вертикально. Переход от ВС к ортогоналу иллюстрирует рис. слева.

Карусельный и ортогональный роторы

Угол установки лопастей относительно касательной к окружности, касающейся аэродинамических фокусов крыльев, может быть как положительным (на рис.), так и отрицательным, сообразно силе ветра. Иногда лопасти делают поворотными и ставят на них флюгерки, автоматически держащие «альфу», но такие конструкции часто ломаются.

Центральное тело (голубое на рис.) позволяет довести КИЭВ почти до 50%. В трехлопастном ортогонале оно должно в разрезе иметь форму треугольника со слегка выпуклыми сторонами и скругленными углами, а при большем количестве лопастей достаточно простого цилиндра. Но теория для ортогонала оптимальное количество лопастей дает однозначно: их должно быть ровно 3.

Ортогонал относится к быстроходным ветрякам с ОСС, т.е. обязательно требует раскрутки при вводе в эксплуатацию и после штиля. По ортогональной схеме выпускаются серийные необслуживаемые ВСУ мощностью до 20 кВт.

Геликоид

Геликоидный ротор, или ротор Горлова (поз. 4) – разновидность ортогонала, обеспечивающая равномерное вращение; ортогонал с прямыми крыльями «рвет» лишь немного слабее двухлопастного ВС. Изгиб лопастей по геликоиде позволяет избежать потерь КИЭВ из-за их кривизны. Хотя часть потока кривая лопасть и отбрасывает, не используя, но зато и загребает часть в зону наибольшей линейной скорости, компенсируя потери. Геликоиды используют реже прочих ветряков, т.к. они вследствие сложности изготовления оказываются дороже равных по качеству собратьев.

Бочка-загребушка

На 5 поз. – ротор типа ВС, окруженный направляющим аппаратом; его схема представлена на рис. справа. В промышленном исполнении встречается редко, т.к. дорогостоящий отвод земли не компенсирует прироста мощности, а материалоемкость и сложность производства велики. Но самодельщик, боящийся работы – уже не мастер, а потребитель, и, если нужно не более 0,5-1,5 кВт, то для него «бочка-загребушка» лакомый кусок:

Вертикальный ротор с направляющим аппаратом

  • Ротор такого типа абсолютно безопасен, бесшумен, не создает вибраций и может быть установлен где угодно, хоть на детской площадке.
  • Согнуть «корыта» из оцинковки и сварить каркас из труб – работа ерундовая.
  • Вращение – абсолютно равномерное, детали механики можно взять самые дешевые или из хлама.
  • Не боится ураганов – слишком сильный ветер не может протолкнуться в «бочку»; вокруг нее возникает обтекаемый вихревой кокон (мы с этим эффектом еще столкнемся).
  • А самое главное – поскольку поверхность «загребушки» в несколько раз больше таковой ротора внутри, КИЭВ может быть и сверхединичным, а вращательным момент уже при 3 м/с у «бочки» трехметрового диаметра такой, что генератору на 1 кВт с предельной нагрузкой, как говорится, лучше и не дергаться.

Видео: ветрогенератор Ленца

Классификация вертикальных генераторов

Между ветроулавливающими устройствами вертикального типа есть некоторая конструкционная разница. Она не делает агрегаты лучше или хуже, а просто позволяет подобрать самый удобный вариант для выполнения конкретных задач в определенной местности.

#1: Особенности ортогональных систем

Конструкционно ортогональный ветряной генератор состоит из прочной оси вертикального вращения и нескольких параллельных лопастей, удаленных от центровой основы на определенное расстояние.

Прибор не нуждается в дополнительных направляющих механизмах и нормально работает, независимо от направления ветра. Вертикально расположенный главный вал дает возможность размещать приводное оборудование на уровне земли, что существенно облегчает эксплуатацию, ремонт и техническое обслуживание.


Опорные узлы ортогонального генератора имеют не очень высокий срок службы. Это обусловлено высокими динамическими нагрузками, которые на них оказывает в процессе работы ротор. Чтобы установка не вышла из строя раньше времени, все опорные части необходимо регулярно осматривать и своевременно менять поврежденные на новые

К минусам ортогональных приборов относятся слишком массивная лопастная система и низкая эффективность по сравнению с КПД горизонтально-осевых модулей.

#2: Генераторы с ротором Дарье

Ветряной генератор, оснащенный ротором Дарье, имеет вертикальную ось вращения и 2-3 плоские полосы-лопасти без характерного аэродинамического профиля, закрепленные у основания и на верхушке оси вращения.

Агрегат в своей работе не ориентируется на силу или направление ветра, имеет высокую скорость вращения и допускает расположение приводных устройств на земле, что облегчает и ускоряет процесс планового обслуживания и возможного ремонта.


Двухлопастные генераторные установки с ротором Дарье активируются только сильным порывом ветра. При равномерно набегающем потоке запуститься самостоятельно они не могут

Опорные и вращающиеся узлы прибора с ротором Дарье уязвимы к повышенным динамическим нагрузкам, а эффективность лопастной системы по многим параметрам уступает осевым горизонтальным установкам.

#3: Агрегаты с ротором Савониуса

Вертикальный ветряной прибор с ротором Савониуса имеет полуцилиндрическую лопастную систему и от аналогичных установок отличается высоким пусковым крутящим моментом и способностью эффективно работать при низкоскоростных ветрах.


Мощность предлагаемых на рынке вертикальных ветрогенераторов с ротором Савониуса не превышает 5 кВт. Приборы редко используют как самостоятельную рабочую единицу, а чаще всего применяют для создания более высокого пускового момента для роторных установок Дарье

В упрек вертикальному комплексу с ротором Савониуса ставят повышенную материалоемкость и более низкий КПД по сравнению с ветрогенераторами горизонтальноосевого типа. Именно поэтому выпуск высокомощного оборудования такого класса считают не целесообразным.

#4: Ветряк с многолопастным ротором и направляющей

Этот вид прибора – усовершенствованная версия классического ортогонального ветрогенератора. Роторный комплекс здесь состоит из лопастей, расположенных в два ряда.

Внешний лопастной ярус остается статичным и работает как направляющий аппарат. Он улавливает ветряной поток, захватывает его, сжимает и таким способом заметно увеличивает фактическую скорость ветра.

Внутренний ряд лопастей представляет собой подвижную структуру, на которую под определенным углом попадает воздухопоток от первой роторной установки.


КПД ветряного генератора, имеющего многолопастный ротор с направляющей системой, делает этот прибор особенно привлекательными для потребителей. Однако, стоимость такого оборудования довольно высока, и оно окупается несколько дольше, нежели аналогичные устройства более простой конфигурации

Специалисты называют этот тип прибора максимально эффективным в своем классе и подчеркивают, что специфическая конструкция позволяет ему работать даже при максимально низких скоростях ветра.

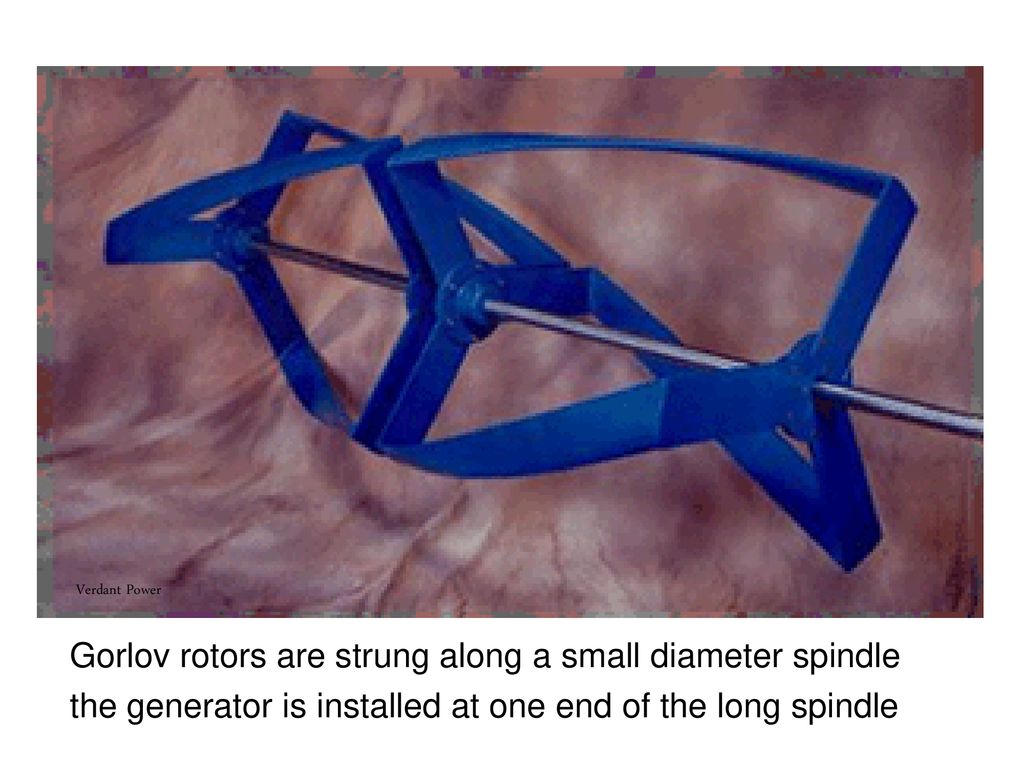

#5: Характеристика приборов с геликоидным ротором

Геликоидная ветряная установка или генератор Горлова – еще одна модификация традиционной ортогональной роторной системы. Лопасти модели закручены по дуге. Эта конструкционная особенность дает возможность быстро улавливать поток воздуха и плавно вращаться без рывков.

Такой принцип работы существенно снижает динамическую нагрузку на основание и подвижные узлы, тем самым увеличивая срок их службы.


Аппараты с ротором геликоидного типа очень надежны и легко выдерживают значительные эксплуатационные нагрузки. Однако во время работы такие ветряки создают выраженные шумовые эффекты и производят дополнительные звуковые волны, находящиеся в коротковолновой области звукового спектра

Закрученные роторные лопасти для геликоидного ветряка делают по очень прогрессивной, но сложной технологии. Из-за этого агрегаты имеют достаточно высокую стоимость и не пользуются широкой популярностью у частных потребителей.

#6: Характеристика вертикально-осевых роторов

Главное отличие вертикально-осевого генератора – это вертикально расположенные лопасти, по профилю напоминающие авиационное крыло, чья ось четко параллельна вертикальному валу. Конструкция чем-то напоминает ротор Дарье, но в производственных условиях изготовляется значительно быстрее и проще.


Генератор с вертикально-осевым ротором гораздо быстрее, чем аналогичные приборы этого класса, набирает рабочую скорость и начинает выдавать требуемый энергоресурс. Процесс сопровождается небольшим звуковым эффектом и не мешает ни владельцам установки, ни соседям

Ветряки с ротором вертикально-осевого типа отличаются надежностью и долговечностью, легко выдерживают значительные эксплуатационные нагрузки и не стоят слишком больших денег. Эти качества делают их актуальными для использования не только в промышленных, но и в бытовых целях.

Особенности выбора ветрогенераторов для частного дома и обзор лучших предложений представлены в этой статье.

Как изготовить ветрогенератор с вертикальной осью вращения своими руками

Составные элементы:

  • Осевая мачта — это несущая конструкция в форме пирамиды, треноги или шеста высотой около пяти метров. На ней закрепляют лопасти и генератор.
  • Лопасти улавливают потоки ветра.
  • Статор вмещает в себя фазы из катушек.
  • Ротор — это подвижная часть ветряка.
  • Контроллер включает замедление ветрогенератора, когда тот развивает мощность, выше его базовых метрик.
  • Инвертор дает переменный ток.
  • Аккумулятор накапливает сгенерированную энергию.

Подготовка элементов

Чтобы сделать лопасти для вертикального ветрогенератора, понадобится качественный пластик и/или жесть. Например, лопастную конструкцию можно сделать из пластиковых труб, Тогда к каждой стороне трубы крепятся полукруглые жестяные фрагменты. Высота и радиус вращения должны достигать 70 см. Или же можно изготовить лопастную конструкцию из запчастей.

Для ротора нужны 2 ферритовых диска диаметром 32 см, 6 неодимовых магнитов и клей. Роторная система состоит из двух дисков. Схема каждого диска следующая: нужно так расположить магниты, чтобы их полярность чередовалась, угол между ними составлял 60 градусов, а диаметр размещения равнялся 16,5 см. После правильного размещения магниты заливаются клеем.

Для статора нужно сделать девять катушек с 60 витками медной проволоки диаметром 0,1 см. Чтобы сделать три фазы, катушки необходимо спаять между собой в следующем порядке:

  1. Для первой фазы начало 1-ой катушки соединяем с концом 4-ой, а начало 4-ой с концом 7-ой;
  2. Для второй фазы делаем то же самое, но начинаем со 2-ой катушки;
  3. Для изготовления третьей фазы начинаем с 3-ей катушки.

Форму для катушек делают из фанеры и выкладывают стекловолокном. После размещения фаз их нужно залить клеем и оставить сохнуть на несколько дней.

Монтаж конструкции

Когда с изготовлением составных элементов покончено, можно приступать к их соединению между собой. Сначала нужно соединить ротор и статор:

  • В верхнем диске ротора сделайте отверстия для четырех шпилек.
  • В статоре сделайте отверстия для крепления к подставке.
  • Положите нижний диск ротора на подставку магнитами вверх.
  • На нижнем роторе разместите статор и уприте шпильки в алюминиевую пластину.
  • Накройте конструкцию вторым роторным диском (магниты расположены внизу).
  • При помощи вращения шпилек добейтесь равномерного сближения верхнего и нижнего роторных дисков, после этого шпильки и пластину аккуратно убирают.
  • Зафиксируйте генератор гайками.

Готовый генератор прикрутите к осевой мачте. После этого к генератору можно прикреплять лопастную конструкцию. Теперь ваш ветряк готов к установке! Для установки ветряка подготовьте армированный фундамент и зафиксируйте конструкцию растяжкой.

В последнюю очередь подключается электросеть в следующем порядке: энергия от генератора попадает на контроллер, затем собирается на аккумуляторе, а потом преобразуется в переменный ток при помощи инвертора.

Балансировка ветряного колеса

Когда лопасти будут выполнены, нужно укомплектовать ветряное колесо и произвести его балансировку. Делать это следует в закрытом строении большой площади при условии полного безветрия, поскольку колебания колеса на ветру способны исказить результаты балансировки.
Балансировку колеса необходимо выполнять так:

  1. Укрепить колесо на такой высоте, чтобы оно могло беспрепятственно двигаться. Плоскость соединительного механизма должна быть идеально параллельна вертикальному подвесу.
  2. Добиться полной статичности колеса и отпустить. Оно не должно шевелиться. Затем прокрутить колесо на угол, равный отношению 360/число лопастей, остановить, отпустить, снова прокрутить, так наблюдать некоторое время.
  3. Испытания следует проводить до полного прокручивания колеса вокруг своей оси. Когда отпущенное либо остановленное колесо продолжает качаться, его часть, тяготеющая книзу излишне тяжела. Необходимо конец одной из лопастей подточить.

Кроме того, следует выяснить, насколько гармонично лопасти лежат в плоскости вращения колеса. Колесо необходимо остановить. На расстоянии около двух миллиметров от каждого края одной из лопастей укрепить две планки, которые не будут препятствовать вращению. При прокручивании колеса лопасти не должны цепляться за планки.

Ветрогенераторы своими руками на 220 в

Для того, чтобы собрать ветроуловитель нам понадобятся: генератор на 12 вольт, аккумуляторные батареи, преобразователь с 12 v на 220 в, вольтметр, медные провода, крепежи (хомуты, болты, гайки).


Чтобы ветрогенератор получился практичным и качественным, перед его изготовлением лучше дополнительно ознакомиться с подробной инструкцией

Изготовление любого ветряка предполагает наличие таких этапов как:

  1. Изготовление лопастей. Лопасти вертикального ветрогенератора можно сделать из бочки. Нарезать детали можно при помощи болгарки. Винт для небольшого ветряка можно изготовить из трубы ПВХ с сечением в 160 мм.
  2. Изготовление мачты. Мачта должна быть высотой не менее 6 метров. При этом, для того, чтобы крутящее усилие не сорвало мачту, ее необходимо закрепить ее на 4 растяжки. Каждую растяжку, при этом, нужно намотать на бревно, которое следует закопать глубоко в землю.
  3. Установка неодимовых магнитов. Магниты наклеиваются на диск ротора. Лучше выбирать прямоугольные магниты, магнитные поля в которых сосредотачиваются по всей поверхности.
  4. Намотка катушек генератора. Намотка выполняется медной нитью с диаметром не менее двух мм. При этом, мотков должно быть не более 1200.
  5. Фиксация лопастей к трубе при помощи гаек.

При наличии мощных аккумуляторных батарей и инвертора, полученное устройство сможет выработать такое количество электричества, которого будет достаточно для использования бытовой техники (например, холодильника и телевизора). Отлично подойдет такой генератор для поддержания работы систем освещения, отопления и вентиляции небольшого дачного домика, теплицы.

Нюансы балансировки и эксплуатации ветрогенератора

Чтобы повысить эффективность работы устройства, необходимо выполнить балансировку лопастей. Ее осуществляют в помещении, огражденном от сквозняков и ветра. Детали собирают в полноценную конструкцию и ставят в рабочем виде, следя за тем, чтобы ось была строго горизонтальной, линию проверяют по уровню. Перпендикулярно линии земли и оси выставляют плоскость вращения винта, так она получается горизонтальной.

Обездвиженный винт следует повернуть на 360°столько раз, сколько в нем предусмотрено лопастей. Правильно сбалансированное устройство в идеале останется неподвижным, здесь не приемлемы отклонения даже на градус. В тех случаях, когда лопасть поворачивается под влиянием собственного веса, ее подправляют с одной стороны, чтобы ликвидировать отклонение от оси. Процедуру повторяют до тех пор, пока конструкция не будет сохранять неподвижность во всех положениях. Чтобы результат испытаний был корректным, важно устранить фактор ветра.

Все части должны вертеться в рамках одной плоскости. Чтобы проверить это условие, с обеих сторон винта устанавливают ограничивающие контрольные пластины на отдалении в 2 мм, при вращении изделие не должно их касаться.

Эксплуатация ветрогенератора подразумевает сборку схемы, способной аккумулировать переработанную энергию для ее сохранения и дальнейшей передачи конечному потребителю.

Сборка аксиальной ВЭУ на неодимовых магнитах

Поскольку неодимовые магниты в России появились относительно недавно, то и аксиальные ветрогенераторы с безжелезными статорами стали делать не так давно.

Появление магнитов вызвало ажиотажный спрос, но постепенно рынок насытился, и стоимость этого товара стала снижаться. Он стал доступен для умельцев, которые тут же приспособили его для своих разнообразных нужд.

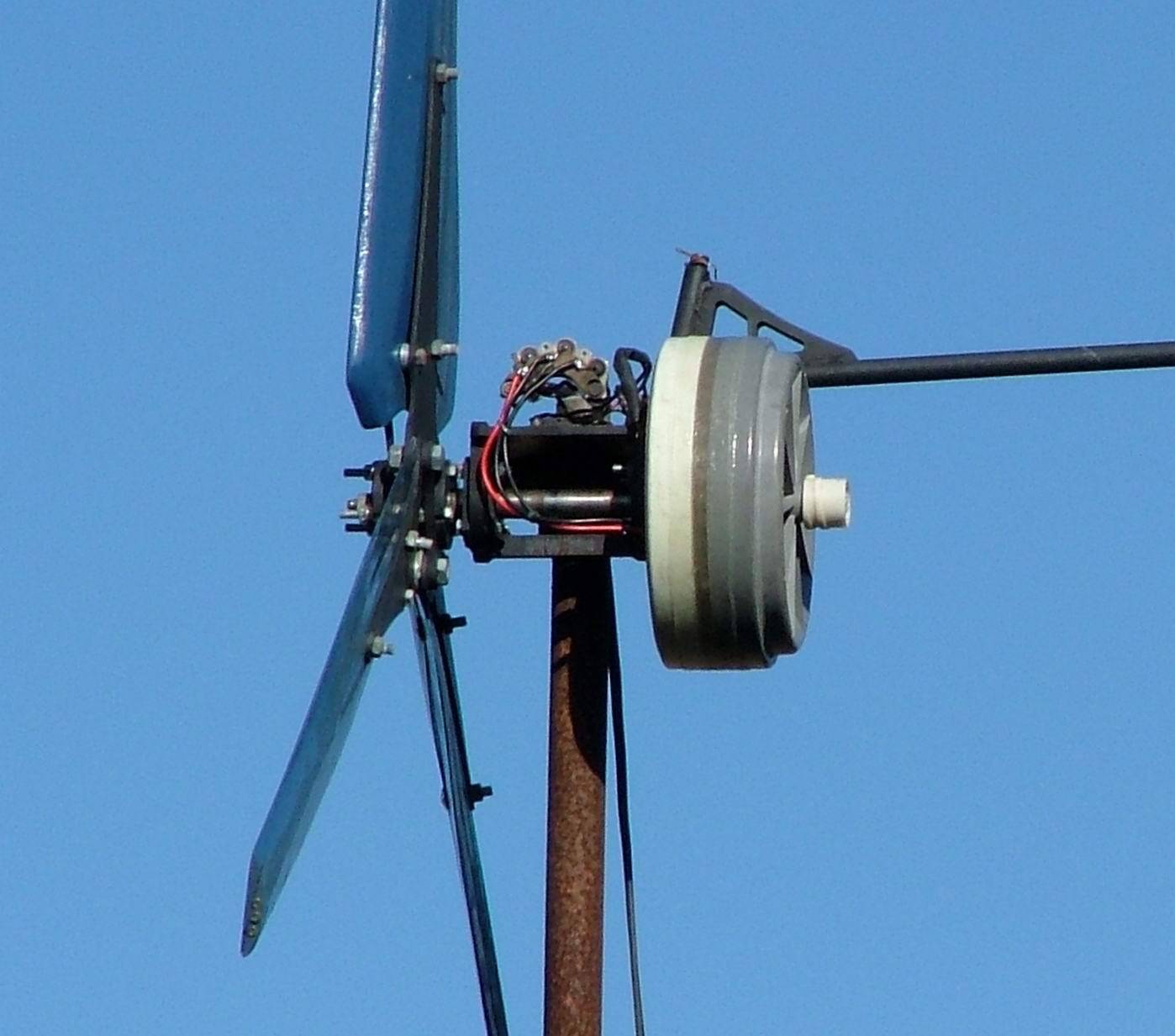

Аксиальная ВЭУ на неодимовых магнитах с горизонтальной осью вращения – более сложная конструкция, требующая не только умения, но и определенных знаний

Если у вас имеется ступица от старого авто с тормозными дисками, то её и возьмем в качестве основы будущего аксиального генератора.

Предполагается, что эта деталь не новая, а уже эксплуатировавшаяся. В этом случае её необходимо разобрать, проверить и смазать подшипники, тщательно вычистить прочь осадочные наслоения и всю ржавчину. Готовый генератор не забудьте покрасить.


Ступица с тормозными дисками, как правило, достаётся умельцам в качестве одного из узлов старого автомобиля, отправившегося в утиль, поэтому нуждается в тщательной чистке

Распределение и закрепление магнитов

Неодимовые магниты должны быть наклеены на диски ротора. Для нашей работы возьмем 20 магнитов 25х8мм.

Конечно, можно использовать и другое количество полюсов, но при этом необходимо соблюдать следующие правила: количество магнитов и полюсов в однофазном генераторе должно совпадать, но, если речь идёт о трехфазной модели, то соотношение полюсов к катушкам должно составлять 2/3 или 4/3.

При размещении магнитов полюса чередуются. Важно не ошибиться. Если вы не уверены, что расположите элементы правильно, сделайте шаблон-подсказку или нанесите сектора прямо на сам диск.

Если у вас есть выбор, купите лучше не круглые, а прямоугольные магниты. В прямоугольных моделях магнитное поле сосредоточено по всей длине, а в круглых – в центре.

У противостоящих магнитов должны быть разные полюса. Вы ничего не перепутаете, если с помощью маркера пометите их знаками минус или плюс. Чтобы определить полюса, возьмите магниты и поднесите их друг к другу.

Если поверхности притягиваются, поставьте на них плюс, если отталкиваются, то пометьте их минусами. При размещении магнитов на дисках чередуйте полюса.


Магниты установлены с соблюдением правила чередования полисов, по наружному и внутреннему периметрам расположены бортики из пластилина: изделие готово к заливке эпоксидной смолой

Для надежности закрепления магнита нужно применять качественный и максимально сильный клей.

Чтобы усилить надежность фиксации, можно воспользоваться эпоксидной смолой. Её следует развести так, как это указано в инструкции, и залить ею диск. Смола должна покрыть диск целиком, но не стекать с него. Предотвратить вероятность стекания можно, если обмотать диск скотчем или сделать по его периметру временные пластилиновые ограждения из полимерной полосы.

Генераторы однофазного и трехфазного вида

Если сравнивать однофазный и трехфазный статоры, то последний окажется лучше. Однофазный генератор при нагрузке вибрирует. Причиной вибрации становится разница в амплитуде тока, возникающая из-за непостоянной его отдачи за момент времени.

Такого недостатка у трехфазной модели нет. Она отличается постоянной мощностью из-за компенсирующих друг друга фаз: когда в одной происходит нарастание тока, в другой он падает.

По итогам тестирования отдача трехфазной модели почти на 50% больше, чем аналогичный показатель однофазной. Ещё одним достоинством этой модели является то, что в отсутствии лишней вибрации повышается акустический комфорт при функционировании устройства под нагрузкой.

То есть, трехфазный генератор практически не гудит в процессе его эксплуатации. Когда вибрация снижается, срок службы устройства логично повышается.


В борьбе между трехфазными и однофазными устройствами неизменно побеждает трехфазное, потому что оно не так сильно гудит в процессе работы и служит дольше однофазного

Правила наматывания катушки

Если спросить специалиста, то он скажет, что перед тем, как наматывать катушки, нужно выполнить тщательный расчет. Практик в этом вопросе положится на свою интуицию.

Мы выбрали не слишком скоростной вариант генератор. У нас процедура зарядки двенадцативольтового аккумулятора должна начаться при 100-150 оборотах за минуту. Такие исходные данные требуют, чтобы общее количество витков всех катушек составило 1000-1200 штук. Эту цифру нам осталось поделить между всеми катушками и определить, сколько же витков будет на каждой.

Ветряк на низких оборотах может быть мощнее, если увеличится количество полюсов. Частота колебаний тока в катушках при этом увеличится. Если для намотки катушек применять провод большего сечения, сопротивление уменьшится, а сила тока увеличится. Не упустите из виду тот факт, что большее напряжение может «съедать» ток из-за сопротивления обмотки.

Процесс намотки можно облегчить и сделать эффективнее, если использовать для этой цели специальный станочек.


Совсем необязательно такой рутинный процесс как наматывание катушек делать вручную. Немного смекалки и отличный станочек, который легко справляется с намоткой, уже есть

На рабочие характеристики самодельных генераторов большое влияние оказывают толщина и количество магнитов, которые расположены на дисках. Совокупную итоговую мощность можно рассчитать, если намотать одну катушку, а затем прокрутить её в генераторе. Будущая мощность генератора определяется путем измерения напряжения на конкретных оборотах без нагрузки.

Приведем пример. При сопротивлении 3 Ом и 200 оборотах в минуту выходит 30 вольт. Если отнять от этого результата 12 вольт напряжения аккумулятора, получится 18 вольт. Делим этот результат на 3 Ом и получаем 6 ампер. Объём в 6 ампер и отправится на аккумулятор. Конечно, в расчете мы не учли потери в проводах и на диодном мосту: фактический результат окажется меньше расчетного.

Обычно катушки делают круглыми. Но, если их немного вытянуть, то получится больше меди в секторе и витки окажутся прямее. Если сравнивать размер магнита и диаметр внутреннего отверстия катушек, то они должны соответствовать друг другу или размер магнита может быть немного меньше.

Толщина статора, который мы делаем, должна правильно соотноситься с толщиной магнитов. Если статор сделать больше за счет увеличения количества витков в катушках, междисковое пространство возрастет, а магнитопоток уменьшится. Результат же может оказаться таким: образуется такое же напряжение, но, из-за увеличившегося сопротивления катушек, мы получим меньший ток.

Для изготовления формы для статора применяют фанеру. Впрочем, сектора для катушек можно разметить на бумаге, используя в качестве бордюров пластилин.

Если поверх катушек на дно формы поместить стеклоткань, прочность изделия повысится. Перед нанесением эпоксидной смолы нужно форму смазать вазелином или воском, тогда смола не прилипнет к форме. Некоторые используют вместо смазки скотч или пленку.

Между собой катушки закрепляются неподвижно. При этом концы фаз выводятся наружу. Шесть выведенных наружу проводов следует соединить звездой или треугольником. Вращая собранный генератор рукой, производят его тестирование. Если напряжение будет 40 V, то сила тока составит примерно 10 ампер.

Окончательная сборка устройства

Длина готовой мачты должна составлять примерно 6-12 метров. При таких параметрах её основание должно быть забетонированным. Сам ветряк будет закреплен на верхней части мачты.

Чтобы до него можно было добраться в случае поломки, нужно предусмотреть в основании мачты специальное крепление, которое позволит поднимать и опускать трубу, используя при этом ручную лебедку.


Высоко вздымается мачта с прикрепленным к ней ветрогенератором, но предусмотрительный мастер сделал специальное устройство, которое позволяет при необходимости опустить конструкцию на землю

Чтобы изготовить винт, можно использовать трубу ПВХ диаметром 160 мм. Она будет использоваться для вырезания из её поверхности двухметрового винта, состоящего из шести лопастей. Форму лопастей лучше разработать самостоятельно опытным путем. Цель – усилить крутящий момент при низких оборотах.

Винт-пропеллер следует беречь от слишком сильного ветра. Для решения этой задачи используют складной хвост. Выработанная энергия накапливается в аккумуляторах.

Вниманию наших читателей мы предоставили два варианта ветрогенераторов, сделанных своими руками на 220 в, которые пользуются повышенным вниманием не только владельцев загородной недвижимости, но и простых дачников.

Обе модели ВЭУ эффективны по-своему. Особенно хорошие результаты эти устройства способны продемонстрировать в степной местности с частыми и сильными ветрами. Они достаточно эффективны, чтобы использоваться в организации альтернативного отопления дома и в поставке электроэнергии. И их не так уж сложно соорудить своими руками.

Выбор вида лопастей

Лопасти преимущественно могут быть двух видов:

  • парусного типа;
  • крыльчатого профиля;

Можно соорудить плоские лопасти по типу «крыльев» ветряной мельницы, то есть, парусного типа. Выполнить их проще всего из самого разнообразного материала: фанеры, пластика, алюминия.

Этот метод имеет свои минусы. При кручении ветряка с лопастями, выполненными по принципу паруса, не участвуют аэродинамические силы, кручение обеспечивает лишь мощность давления ветрового потока.

Производительность этого прибора минимальна, в энергию трансформируется не более 10% силы потока ветра. При незначительном ветре колесо будет пребывать в статичном положении, а тем более не станет производить энергию для употребления в быту.

Более приемлемой будет конструкция, являющая собой ветряное колесо с лопастями крыльчатого профиля. В ней наружная и внутренняя поверхности лопастей обладают различными площадями, что позволяет достигать несоответствия давления воздуха на противоположные поверхности крыла. Аэродинамическая сила значительно увеличивает коэффициент использования ветряного прибора.

Место установки ветрогенератора

Ветрогенератор, описываемый здесь, установлен на 4-х метровой опоре на краю горы. Трубный фланец, который установлен снизу генератора обеспечивает легкую и быструю установку ветрогенератора — достаточно прикрутить 4 болта. Хотя для надежности, лучше приварить.

Обычно, горизонтальные ветрогенераторы «любят» когда ветер дует с одного направления, в отличии от вертикальных ветряков, где за счет флюгера, они могут поворачиваться и им не важно направление ветра. Т.к. данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции.

Другим фактором, который необходимо учитывать при подборе места размещения, является сила ветра. Архив данных по силе ветра для вашей местности можно найти в интернете, правда это будет очень приблизительно, т.к. все зависит от конкретного места. Также, в выборе месторасположения установки ветрогенератора поможет анемометр (прибор для измерения силы ветра).

Варианты форм лопастей

При изготовлении лопастей для ветрогенератора нужно учитывать, что эффективность ветряка будет зависеть от следующих их характеристик:

  • веса,
  • формы,
  • количества,
  • размеров,
  • базового материала.

Данные параметры очень важны, если хочется сделать лопасти своими руками. Ошибочно полагать, что для увеличения количества перерабатываемой ветровой энергии достаточно увеличить число крыльев на винте. Здесь, напротив, наблюдается снижение эффективности механизма, так как каждый отдельный сегмент при движении вынужден преодолевать неизбежное сопротивление воздуха. Поэтому для выполнения одного оборота винтом с большим количеством лопастей необходимо увеличение силы ветра.

Нельзя забывать, что избыток широких крыльев нередко вызывает формирование перед винтом своеобразной «воздушной шапки» – это явление, когда воздушный поток огибает ветряк, хотя должен проходить сквозь него. Форма элементов обладает существенным значением, так как определяет скорость перемещения винта. Если в результате неправильного расчета лопастей ветрогенератора возникает плохое обтекание, появляются вихри, способные затормозить колесо.

Однолопастные устройства зарекомендовали себя как самые продуктивные, но их довольно сложно самостоятельно сконструировать и сбалансировать. При высоком КПД конструкция отличается крайней ненадежностью, поэтому для тех, кто собирает устройство своими руками, будет удобна трехлопастная модель.

В домашних условиях принято выполнять лопасти крыльчатого или парусного типа. Последние выглядят как простые широкие полосы по аналогии с ветряной мельницей. Они малоэффективны, КПД варьируется в пределах 10-12%.

Крыльчатые лопасти функционируют по принципам аэродинамики, благодаря которым осуществляется перемещение самолетов. Подобный винт вращается быстрее, его легче привести в движение. Благодаря обтеканию воздухом уменьшается сопротивление. С одного края изделие имеет характерное утолщение, напротив наблюдается пологий спуск. Здесь КПД составляет 30-35%.

Результат работы ветряка: расчет эффективности

Тестовые испытания ветрогенератора при разной скорости ветра показали следующие результаты:

  • при скорости ветра 5 м/с получаем 60 об/мин — 7 В и 2,3 А = 16 Вт;
  • при скорости ветра 10,6 м/с получаем около 120 об/мин — 13 В и 3,4 А = 44 Вт;
  • при скорости 15,3 м/с примерно 180 об/мин — 15 В и 5,1 А = 76,5 Вт;
  • при скорости ветра 18 м/с получаем 240 об/мин — 18 В и 9 А = 162 Вт.

В основном ветряк выдает 16–45 Вт, так как ветер более 15 м/с бывает редко. Однако, если поставить скоростной винт, тогда можно получить более высокие результаты.

Необходимые материалы и инструменты

Потребуются следующие материалы:

  • дерево либо фанера;
  • алюминий;
  • стекловолокно в листах;
  • трубы и комплектующие из ПВХ;
  • материалы, имеющиеся дома в гараже либо подсобных помещениях;

Необходимо запастись следующими инструментами:

  • маркер, можно использовать карандаш для черчения;
  • ножницы для резки металла;
  • лобзик;
  • ножовка;
  • бумага наждачная;

Парусники

Парусные ветряки существуют с незапамятных времен. Они представляют собой устройства с большой площадью контакта лопастей и потока ветра, но с малой массой крыльчатки. Это дает существенное уменьшение инерции покоя, позволяющие стартовать при слабых ветрах.

Промышленные ветряки, качающие воду, известны уже более 100 лет. Они имели парусные лопасти с жестким заполнением, обладавшие низким КПД. Со временем были разработаны конструкции с мягким парусом, представляющие собой жесткую рамку с натянутой плотной тканью, одна сторона которой свободна и образует естественным образом специфический профиль. В результате получается крыльчатка с большой площадью, малым весом, простая в изготовлении и удобная в эксплуатации. Парусные конструкции успешно используются в разных условиях и обеспечивают энергией различные типы потребителей.

О безопасности

Вопрос безопасности использования ветрогенератора непрост. Лопасти ветряка при высоких скоростях и больших размерах способны причинить серьезные травмы, вплоть до летального исхода. Кроме того, высокие мачты опасны при возникновении сильного ветра, поскольку могут опрокинуться на жилые дома, людей, оказавшихся поблизости, причинить вред имуществу или постройкам.

При этом, большинство противников ветроэнергетики находят проблемы не там, где они есть. Существует масса утверждений о вреде устройств:

  • наличие шума
  • вибрация
  • мерцающая тень, способствующая нервно-психическим расстройствам
  • магнитный фон
  • помехи радио- и телевизионным приемникам
  • непереносимость установок животными, опасность для птиц

Большинство из этих утверждений — следствие надуманных противниками автономных источников питания аргументов. Они имеют место, но величина проблем настолько не соответствует действительности, что эти проблемы попросту не заслуживают времени на обсуждение. Если ветрогенераторы и представляют опасность, то лишь для представителей ресурсоснабжающих компаний, не желающих терять клиентов.

Тем не менее, мощные промышленные установки, использующиеся в составе крупных электростанций, способны создавать неудобства для жителей, что доказано в американском суде. Ветряки продуцировали инфразвук, вызывавший расстройства здоровья у индейцев, живших в резервации на расстоянии 200 км. Однако, учитывая размеры и мощность частного ветряка, говорить о вреде от него незачем.

Из чего делают лопасти в домашних условиях

Материалы, которые подойдут для строительства ветрогенератора – это, прежде всего, пластик, легкие металлы, древесина и современное решение – стеклоткань. Главный вопрос заключается в том, сколько труда и времени вы готовы потратить на изготовление ветряка.

Канализационные трубы из поливинилхлорида

Самый популярный и широко распространенный материал для изготовления пластиковых лопастей для ветрогенератора является обыкновенная канализационная ПВХ-труба. Для большинства домашних генераторов с диаметром винта до 2 м хватит трубы 160 мм.

К преимуществам такого метода относят:

  • невысокую цену;
  • доступность в любом регионе;
  • простоту работы;
  • большое количество схем и чертежей в интернете, большой опыт использования.

Трубы бывают разными. Это известно не только тем, кто изготавливает самодельные ветряные электростанции, но всем, кто сталкивался с монтажом канализации или водопровода. Они отличаются по толщине, составу, производителю. Труба стоит недорого, поэтому не нужно пытаться еще больше удешевить свой ветряк, экономя на ПВХ-трубах.


Некачественный материал пластиковых труб может привести к тому, что лопасти треснут при первом же испытании и вся работа будет проделана впустую

Сначала нужно определиться с лекалом. Вариантов существует много, каждая форма имеет свои недостатки и преимущества. Возможно, имеет смысл сначала поэкспериментировать, прежде чем вырезать итоговый вариант.

Поскольку цена на трубы невысокая, а найти их можно в любом строительном магазине, этот материал отлично подойдет для первых шагов в моделировании лопастей. Если что-то пойдет не так, всегда можно купить еще одну трубу и попробовать сначала, кошелек от таких экспериментов не сильно пострадает.


Опытные пользователи энергии ветра заметили, что для изготовления лопастей для ветрогенератора лучше использовать оранжевые, а не серые трубы. Они лучше держат форму, не изгибаются после формирования крыла и дольше служат

Конструкторы-любители предпочитают ПВХ, так как во время испытаний сломанную лопасть можно заменить на новую, изготовленную за 15 минут прямо на месте при наличии подходящего лекала. Просто и быстро, а главное – доступно.

Алюминий — тонкий, легкий и дорогой

Алюминий – легкий и прочный металл. Его традиционно используют для изготовления лопастей для ветрогенераторов. Благодаря небольшому весу, если придать пластине нужную форму, аэродинамические свойства винта будут на высоте.

Основные нагрузки, которые испытывает ветряк во время вращения, направлены на изгиб и разрыв лопасти. Если пластик при такой работе быстро даст трещину и выйдет из строя, рассчитывать на алюминиевый винт можно гораздо дольше.


Однако если сравнивать алюминий и ПВХ-трубы, металлические пластины все равно будут тяжелее. При высокой скорости вращения велик риск повредить не саму лопасть, а винт в месте крепления

Еще один минус деталей из алюминия – сложность изготовления. Если ПВХ-труба имеет изгиб, который будет использован для придания аэродинамических свойств лопасти, то алюминий, как правило, берется в виде листа.

После вырезания детали по лекалу, что само по себе гораздо сложнее, чем работа с пластиком, полученную заготовку еще нужно будет прокатать и придать ей правильный изгиб. В домашних условиях и без инструмента сделать это будет не так просто.

Стекловолокно или стеклоткань — для профессионалов

Если вы решили подойти к вопросу создания лопасти осознанно и готовы потратить на это много сил и нервов, подойдет стекловолокно. Если ранее вы не имели дела с ветрогенераторами, начинать знакомство с моделирования ветряка из стеклоткани – не лучшая идея. Все-таки этот процесс требует опыта и практических навыков.

Лопасть из нескольких слоев стеклоткани, скрепленных эпоксидным клеем, будет прочной, легкой и надежной. При большой площади поверхности деталь получается полая и практически невесомая

Для изготовления берется стеклоткань – тонкий и прочный материал, который выпускается в рулонах. Помимо стекловолокна пригодится эпоксидный клей для закрепления слоев. Начинают работу с создания матрицы. Это такая заготовка, которая представляет собой форму для будущей детали.


Матрица может быть изготовлена из дерева: бруса, доски или бревна. Прямо из массива вырубают объемный силуэт половины лопасти. Еще вариант – форма из пластика

Сделать заготовку самостоятельно очень сложно, нужно иметь перед глазами готовую модель лопасти из дерева или другого материала, а только потом по этой модели вырезают матрицу для детали. Таких матриц нужно как минимум 2. Зато, сделав удачную форму однажды, ее можно применять многократно и соорудить таким образом не один ветряк.

Дно формы тщательно смазывают воском. Это делается для того, чтобы готовую лопасть можно было легко извлечь впоследствии. Укладывают слой стекловолокна, промазывают его эпоксидным клеем. Процесс повторяют несколько раз, пока заготовка не достигнет нужной толщины.


Затем клей должен высохнуть. Некоторые рекомендуют поместить форму в вакуумный пакет и откачать воздух. Так клей лучше проникает во все слои стеклоткани, не оставляя непропитанных участков

Когда эпоксидный клей высохнет, половину детали аккуратно вынимают из матрицы. То же делают со второй половиной. Части склеивают между собой, чтобы получилась полая объемная деталь. Легкая, прочная, правильной аэродинамической формы лопасть из стекловолокна – вершина мастерства домашнего любителя ветряных электростанций.

Ее главный минус – сложность реализации задумки и большое количество брака на первых порах, пока не будет получена идеальная матрица, а алгоритм создания не будет отточен.

Дешево и сердито: деревянная деталь для ветроколеса

Деревянная лопасть – дедовский метод, который легко осуществим, но малоэффективен при сегодняшнем уровне потребления электричества. Сделать деталь можно из цельной доски легких пород древесины, например, сосны. Важно подобрать хорошо высушенную деревянную заготовку.


Если дерево будет сырым, в процессе высыхания винт может «повести» и он деформируется. Да и вес влажного дерева существенно выше сухого

Нужно выбрать подходящую форму, но учитывать тот факт, что деревянная лопасть будет не тонкой пластиной, как алюминиевая или пластиковая, а объемной конструкцией. Поэтому придать заготовке форму мало, нужно понимать принципы аэродинамики и представлять себе очертания лопасти во всех трех измерениях.


Придавать окончательный вид дереву придется рубанком, лучше электро. Для долговечности древесину обрабатывают антисептическим защитным лаком или краской

Главный недостаток такой конструкции – большой вес винта. Чтобы сдвинуть с места эту махину, ветер должен быть достаточно сильным, что трудноосуществимо в принципе. Однако дерево – доступный материал. Доски, подходящие для создания винта ветрогенератора, можно найти прямо у себя во дворе, не потратив ни копейки. И это главное преимущество древесины в данном случае.

КПД деревянной лопасти стремится к нулю. Как правило, время и силы, которые уходят на создание такого ветряка не стоят полученного результата, выраженного в ваттах. Однако, как учебная модель или пробный экземпляр деревянная деталь вполне имеет место быть. А еще флюгер с деревянными лопастями эффектно смотрится на участке.

Мини и микро

Но с уменьшением размеров лопастника трудности падают по квадрату диаметра колеса. Изготовление горизонтальной лопастной ВСУ своими силами на мощность до 100 Вт уже возможно. Оптимальным будет 6-лопастный. При большем количестве лопастей диаметр ротора, рассчитанного на ту же мощность, будет меньше, но их окажется трудно прочно закрепить на ступице. Роторы о менее чем 6 лопастях можно не иметь в виду: 2-лопастнику на 100 Вт нужен ротор диаметром 6,34 м, а 4-лопастнику той же мощности – 4,5 м. Для 6-лопастного зависимость мощность – диаметр выражается следующим образом:

  • 10 Вт – 1,16 м.
  • 20 Вт – 1,64 м.
  • 30 Вт – 2 м.
  • 40 Вт – 2,32 м.
  • 50 Вт – 2,6 м.
  • 60 Вт – 2,84 м.
  • 70 Вт – 3,08 м.
  • 80 Вт – 3,28 м.
  • 90 Вт – 3,48 м.
  • 100 Вт – 3,68 м.
  • 300 Вт – 6,34 м.

Оптимальным будет рассчитывать на мощность 10-20 Вт. Во-первых, лопасть из пластика размахом более 0,8 м без дополнительных мер защиты не выдержит ветер более 20 м/с. Во-вторых, при размахе лопасти до тех же 0,8 м линейная скорость ее концов не превысит скорость ветра более чем втрое, и требования к профилировке с круткой снижаются на порядки; здесь уже вполне удовлетворительно будет работать «корытце» с сегментным профилем из трубы, поз. Б на рис. А 10-20 Вт обеспечат питание планшетки, подзарядку смартфона или засветят лампочку-экономку.

Мини- и микроветрогенераторы

Далее, выбираем генератор. Отлично подойдет китайский моторчик – ступица колеса для электровелосипедов, поз. 1 на рис. Его мощность как мотора – 200-300 Вт, но в режиме генератора он даст примерно до 100 Вт. Но подойдет ли он нам по оборотам?

Показатель быстроходности z для 6 лопастей равен 3. Формула для расчета скорости вращения под нагрузкой – N = v/l*z*60, где N – частота вращения, 1/мин, v – скорость ветра, а l – длина окружности ротора. При размахе лопасти 0,8 м и ветре 5 м/с получаем 72 об/мин; при 20 м/с – 288 об/мин. Примерно с такой же скоростью вращается и велосипедное колесо, так что свои 10-20 Вт от генератора, способного дать 100, мы уж снимем. Можно ротор сажать прямо на его вал.

Но тут возникает следующая проблема: мы, потратив немало труда и денег, хотя бы на моторчик, получили… игрушку! Что такое 10-20, ну, 50 Вт? А лопастный ветряк, способный запитать хотя бы телевизор, дома не сделаешь. Нельзя ли купить готовый мини-ветрогенератор, и не обойдется ли он дешевле? Еще как можно, и еще как дешевле, см. поз. 4 и 5. Кроме того, он будет еще и мобильным. Поставил на пенек – и пользуйся.

Второй вариант – если где-то валяется шаговый двигатель от старого 5- или 8-дюймового дисковода, или от привода бумаги или каретки негодного струйного или матричного принтера. Он может работать как генератор, и приделать к нему карусельный ротор из консервных банок (поз. 6) проще, чем собирать конструкцию наподобие показанной на поз. 3.

В целом по «лопастникам» вывод однозначен: самодельные – скорее для того, чтобы помастерить всласть, но не для реальной долговременной энергоотдачи.

Видео: простейший ветрогенератор для освещения дачи

Бесконтактный велосипедный генератор

Бутылочный и кареточный генераторы выдают электроэнергию, соприкасаясь с движущимся колесом. Динамо-втулка является встроенным элементом колеса. Бесконтактный генератор никак не прикасается к колесу, не создает сил трения и сопротивления вращению. Вихревые токи образуются за счет близкого расположения плоскости вращения намагниченного обода и сильного магнита.

Фары встроены прямо в устройство, передача электричества идет напрямую через выпрямляющий мост. К неоспоримым достоинствам этого генератора относятся:

  • отсутствие кабелей;
  • нет силы трения и сопротивления со стороны устройства;
  • небольшой вес конструкции – не более 60 г.


Бесконтактные источники энергии можно смело применять на шоссейных велосипедах для дальних путешествий

Приборы крепятся парно: на вилку – передняя фара, на перо – задний катафот. Фактически это самостоятельные фонарики, только работают они не от батареек, а через вращение колес в магнитном поле. Светимость ламп находится на уровне или превышает аналогичный параметр аккумуляторных световых приборов.

При замедлении колеса интенсивность вихревых токов снижается, лампочки должны тускнеть, а при остановке колеса – полностью гаснуть. Для обеспечения равномерного света и возможности использовать свет даже на стоянке, в конструкции предусмотрен конденсатор («батарея» для получения электроэнергии), который наполняется при движении велосипеда.

Дополнительное электрооборудование

Как уже было сказано выше, неотъемлемой частью ветряной электростанции является аккумулятор, берущий на себя питание потребителей. при его выборе нужно помнить, что чем больше его емкость, тем дольше он сможет поддерживать напряжение в сети, но при этом и дольше будет заряжаться. Приблизительное время работы можно определить как то время, за которое исчерпается половина емкости аккумулятора (после этого падение напряжения станет уже ощутимым, кроме того, глубокий разряд снижает ресурс свинцово-кислотных батарей).

Пример: Так, аккумулятор емкостью 65 А*ч условно сможет отдавать в нагрузку 30-35 ампер-часов энергии. Много это или мало? Обычная лампа освещения мощностью 60 ватт потребует, с учетом наличия инвертора, преобразующего 12 В постоянного тока в 220 В переменного и имеющего собственный КПД в пределах 70%, тока в 7 ампер — это чуть больше четырех часов работы. Восстанавливать же растраченную энергию наш ветряк с условной мощностью 90 ватт даже в лучшем случае, при постоянном сильном ветре, будет не менее пяти часов. Как вы видите, при использовании ветрогенератора исключительно как автономного источника энергии электричество в вашем доме будет доступным лишь на несколько часов в день.

Вторым узлом системы электроснабжения становится инвертор. В нашем случае можно использовать как готовый автомобильный, так и извлеченный из источника бесперебойного питания. В любом случае важно не перегружать его потреблением тока, учитывая, что реальная эксплуатационная мощность его в 1,2-1,5 раза меньше указываемой максимальной мощности.

Как вы можете видеть, привлекательность использования даровой энергии упирается во многочисленные ограничения, и даже единственный эффективный в средней полосе России вариант — ветрогенератор — неспособен обеспечивать длительную автономность.

Но вместе с тем эта идея неплоха и как источник аварийного электропитания и, особенно, как конструкторская задача — удовольствие от создания своими руками ветрогенераторной установки может в разы превосходить ее мощность.

Лопастники

Ветряки с горизонтальной осью вращения имеют большую эффективность, так как энергия потока ветра используется только на рабочих поверхностях, не контактируя с обратными сторонами лопастей. При этом, критически важно наличие устройства, автоматически устанавливающего для ветряка направление по ветру. Обычный вариант — свободно вращающийся вокруг вертикальной оси ветряк и хвостовой стабилизатор как у самолета.

Лопасти

Лопасти горизонтального ветряка являются основным элементом крыльчатки, принимающим поток и преобразующим его во вращательное движение. Эффективность работы обусловлена конструкцией и размерами.

Аэродинамика лопастей зависит от угла наклона, конфигурации, площади соприкосновения с потоком. Чем выше площадь контакта, тем большую энергию принимает поверхность, что имеет положительные и отрицательные стороны. Возрастание получаемой энергии способствует повышению фронтального давления на ветряк, способствующего разрушению конструкции.

Генератор

Генератор — устройство, преобразующее энергию вращения в электрический ток. Наряду с ротором, генератор для ветряка является основным узлом, который обслуживается всеми остальными элементами установки. Используются готовые конструкции, входящие в состав комплекта поставки или приобретенные отдельно, а также самодельные образцы, зачастую работающие лучше заводских.

Аварийный флюгер

Так среди специалистов принято называть устройство увода крыльчатки от чрезмерно сильного ветрового потока. Вращение, имеющее скорость, превышающую расчетную, создает ток большей силы и напряжения, чем это рассчитано и не нужен для оборудования.

Для исключения таких ситуаций существуют устройства торможения, одно из которых работает на принципе авторегулирования. Перпендикулярно направлению оси устанавливается специальная лопатка, жестко соединенная с ротором.

Хвостовой стабилизатор крепится к ротору через шарнир с пружиной. Когда ветер достигает слишком высокой скорости, усилие на тормозной лопатке превышает силу пружины, ротор отворачивается от ветра и прекращает вращаться со слишком высокой скоростью.

Токосъемник

Устройство подвода или, в нашем случае, съема электроэнергии — коллектор — достаточно капризный узел, требующий регулярного ухода, смазки, замены щеток и т.д. Процедура не самая простая, так как ветряк расположен на мачте, до аппаратуры надо еще добраться, что непросто. Необходимо иметь достаточно надежный и безопасный механизм опускания мачты, иначе аппаратура долго не продержится.

Лопастной ветрогенератор + солнечная панель для электроснабжения дачи

Идея совмещать солнечные батареи с ветрогенераторами возникла практически с первых дней появления этих конструкций. Привлекают абсолютно дармовая энергия ветра и солнца, которые нуждаются только в оборудовании для захвата и преобразования. Оба комплекса вполне могут работать в связке, дополняя друг друга.

Нет ветра — используются солнечные батареи, зашло солнце — энергию дает ветряк. Для дачного домика, загородного коттеджа подобные комплексы способны обеспечить если не полноценное, то весьма обильное дополнительное электропитание, помогающее сэкономить на электроэнергии немалые суммы.

Вывод

И что же мы имеем напоследок? Интерес к «лопастникам» объясняется скорее их эффектным внешним видом, чем действительными эксплуатационными качествами в самодельном исполнении и на малых мощностях. Самодельная карусельная ВСУ даст «дежурную» мощность для зарядки автоаккумулятора или энергоснабжения небольшого дома.

А вот с парусными ВСУ стоит поэкспериментировать мастерам с творческой жилкой, особенно в мини-исполнении, с колесом 1-2 м диаметром. Если предположения разработчиков верны, то с такого можно будет снять, посредством описанного выше китайского движка-генератора, все его 200-300 Вт.

Сделать же каркас (рангоут) для парусного ротора несложно. Кроме того, парусные ВСУ безопасны, а звуков от них, инфра- и слышимых, не обнаруживается. И высоко понимать ротор не нужно, достаточно одного диаметра колеса.

Ротор Бирюкова

Изобретение Бирюкова появилось в 60-х годах прошлого века. Особенностью конструкции является устройство ротора, имеющего два «этажа» с разным строение лопастей. КПД ветряка, заявленный изобретателем, составляет 46 %, что для подобных устройств вертикального типа весьма привлекательно.

Ротор стартует как обычное устройство Савониуса, но при наборе скорости образуется воздушная подушка из завихрений, изменяющая профиль крыльчатки на более выгодный при данном режиме вращения. Усиление ветра способствует образованию вихревого кокона, который заставляет поток обтекать его словно монолитную преграду.

Из ферритовых магнитов

Ветрогенератор на магнитах будет сложно освоить малоопытным мастерам, но все же можно попробовать. Итак, должны быть четыре полюса, в каждом будет находиться по два ферритовых магнита. Покрывать их будут накладки из металла толщиной чуть меньше миллиметра для распределения более равномерного потока. Основных катушек должно быть 6 штук, перемотаны толстым проводом и должны находиться через каждый магнит, занимая пространство, соответствующее длине поля. Крепление схем обмотки может быть на ступице от болгарки, в середину которой установлен заранее выточенный болт.

Регулируется поток подачи энергии высотой закрепления статора над ротором, чем он выше, тем меньше залипаний, соответственно мощность понижается. Для ветряка нужно сварить опору-стойку, а на диске статора закрепить 4 больших лопасти, которые вы можете вырезать из старой металлической бочки или крышки от пластикового ведра. При средней скорости вращения выдаёт примерно до 20 ватт.

Бутылочный велогенератор: особенности, плюсы и минусы

Познакомимся с другим источником энергии – бутылочным, или «шинным» преобразователем.

Бутылочный электрогенератор – закрытый корпус с вращающимся резиновым роликом снаружи, закрепленный на переднюю вилку. В корпусе находится непосредственно преобразующее устройство – обмотка и магниты. Движение магнитного поля достигается за счет зацепления ролика с покрышкой и прямой передачи на него механической энергии с колеса. Чем выше скорость движения, тем сильнее полярность внутри генератора и больше выдаваемое напряжение.


«Бутылка» боится падений велосипеда

Преимущества «бутылок»:

  • возможность отключить за ненадобностью – достаточно отодвинуть ролик вбок;
  • легко установить на любой тип велосипеда;
  • недорогие в сравнении с втулочными генераторами.

К слабым сторонам относятся:

  • весовой перекос: масса порядка 250 г, крепится «бутылка» с одной стороны;
  • низкая эффективность в мокрую погоду – ролик проскальзывает по покрышке;
  • шум, высокое трение на скоростях;
  • износ боковин покрышек;
  • долго регулировать наклон и положение.

Отдельно стоит упомянуть кареточный велосипедный генератор. Корпус его закреплен в области педального узла – каретки, под нижними перьями. Вращение магнитному устройству задается роликом, который находится в зацеплении с задним колесом байка. Фиксацию ролика на покрышке обеспечивает зажимная пружина.

Как работает простой ветрогенератор

Ветрогенератор – прибор, позволяющий преобразовывать энергию ветра в электричество.

Принцип работы его заключается в том, что ветер вращает лопасти, приводит в движение вал, по которому вращение поступает на генератор через редуктор, увеличивающий скорость.


Работа ветряной электростанции оценивается по КИЭВ — коэффициенту использования энергии ветра. Когда ветроколесо вращается быстро, оно взаимодействует с большим количеством ветра, а значит забирает у него большее количество энергии

Подразделяют две основные разновидности ветряных генераторов:

  • ветрикальные;
  • горизонтальные.

Вертикально ориентированные модели построены так, чтобы ось пропеллера была расположена перпендикулярно земле. Таким образом, любое перемещение воздушных масс, независимо от направления, приводит конструкцию в движение.


Такая универсальность является плюсом данного типа ветряков, но они проигрывают горизонтальным моделям по производительности и эффективности работы

Горизонтальный ветрогенератор напоминает флюгер. Чтобы лопасти вращались, конструкция должна быть повернута в нужную сторону, в зависимости от направления движения воздуха. Для контроля и улавливания изменений направления ветра устанавливают специальные приборы. КПД при таком расположении винта значительно выше, чем при вертикальной ориентации. В бытовом применении рациональней использовать ветрогенераторы этого типа.

Инструкция сборки из автомобильного генератора

Для этого вам потребуется заранее приготовить всё комплектующие. Самым важным элементом является генератор. Лучше всего брать тракторный или автобусный, он способен выработать намного больше энергии. Но если такой возможности нет, то вероятнее стоит обойтись и более слабыми агрегатами. Для сборки аппарата вам понадобится: • вольтметр • реле аккумуляторной зарядки • сталь для изготовления лопастей • 12 вольтовый аккумулятор • коробка для проводов • 4 болта с гайками и шайбами • хомуты для крепления

Расчет лопастного ветрогенератора

Так как мы уже выяснили, что горизонтальный ветрогенератор значительно эффективнее, рассмотрим расчет именно его конструкции.

Энергия ветра может быть определена по формуле P=0.6*S*V³, где S — это площадь круга, описываемого концами лопастей винта (площадь ометания), выраженная в квадратных метрах, а V — расчетная скорость ветра в метрах в секунду. Также нужно учитывать КПД самого ветряка, который для трехлопастной горизонтальной схемы составит в среднем 40%, а также КПД генераторной установки, составляющий на пике токоскоростной характеристики 80% для генератора с возбуждением от постоянных магнитов и 60% — для генератора с обмоткой возбуждения. Еще в среднем 20% мощности израсходует повышающий редуктор (мультипликатор). Таким образом, окончательный расчет радиуса ветряка (то есть длины его лопасти) для заданной мощности генератора на постоянных магнитах выглядит так: R=√(P/(0.483*V³))

Пример: Примем требуемую мощность ветроэлектростанции в 500 Вт, а среднюю скорость ветра — в 2 м/с. Тогда по нашей формуле нам придется использовать лопасти длиной не менее 11 метров. Как видите, даже такая небольшая мощность потребует создания ветрогенератора колоссальных габаритов. Для более-менее рациональных в условиях изготовления своими руками конструкций с длиной лопасти не более полутора метров ветрогенератор сможет выдавать всего лишь 80-90 ватт мощности даже на сильном ветру.

Недостаточно мощности? На самом деле все несколько иначе, так как на самом деле нагрузку ветрогенератора питают аккумуляторы, ветряк же только заряжает их в меру своих возможностей. Следовательно, мощность ветроустановки определяет периодичность, с которой она сможет осуществлять подачу энергии.

Мачта

Мачта, на которой крепится ветрогенератор — это один из самых важных его узлов.
Она не только обеспечивает безопасность эксплуатации ветряка (нижняя точка круга, описываемого лопастями, должна быть не ближе 2 метров к земле), но и позволяет ему максимально эффективно использовать энергию ветра, поток которого вблизи от земли становится более турбулентным.

Большая высота приводит к низкой жесткости мачты ветрогенератора и делает ее прочностной расчет достаточно сложным не только для мастера-любителя, но и для инженера. Можно перечислить лишь основные моменты:

  • Размещайте мачту возможно дальше от дома и деревьев, затеняющих воздушный поток. Кроме того, при сильном ветре возможно падение ветрогенератора на здание либо его повреждение деревьями;
  • Оптимальная конструкция мачты — это ажурная сварная ферма наподобие вышек электропередач, но в изготовлении она сложна и дорога. Простейший, но достаточно эффективный вариант — это несколько параллельных труб диаметром 80-100 мм, сваренных короткими швами между собой и забетонированных на глубину не менее метра в земле. Конструкцию из одной трубы крайне желательно усилить тросовыми растяжками, которые также крепятся к залитым в бетон опорам.
  • Для упрощения обслуживания ветряка его мачту можно сделать переломной: в этом случае при ослаблении растяжки, идущей в направлении перелома, мачту можно будет наклонить к земле.

Рассказ об очень простом ветрогенераторе из домашнего вентилятора

Как рассчитать лопасти

Вычислить диаметр ветряка для определенной мощности можно следующим образом:

  1. Окружность пропеллера ветрогенератора с определенной мощностью, малыми оборотами и силой ветра, при которых происходит подача нужного напряжения, числом лопастей внести в квадрат.
  2. Высчитать площадь данного квадрата.
  3. Разделить площадь получившегося квадрата на мощность конструкции в ватах.
  4. Перемножить результат с требуемой мощностью в ватах.
  5. Под этот результат нужно подбирать площадь квадрата, варьируя размеры квадрата до тех пор, пока размер квадрата не достигнет четырех.
  6. В этот квадрат вписать окружность пропеллера ветрогенератора.

После этого нетрудно будет узнать другие показатели, например, диаметр.

Таким же способом можно рассчитать размеры лопастей.

Расчет максимально приемлемой формы лопастей достаточно мудреный, кустарному мастеру сложно его выполнить, поэтому можно использовать готовые шаблоны, созданные узкими специалистами.

Шаблон лопасти из ПВХ трубы 160 мм в диаметре:

Шаблон лопасти из алюминия:

Можно попробовать самостоятельно определить показатели лопастей ветряного устройства.

Быстроходность ветряного колеса являет собой соотношение круговой скорости края лопасти и скорости ветра, ее можно вычислить по формуле:

На мощность ветряного двигателя оказывают влияние диаметр колеса, форма лопастей, расположение их относительно потока воздуха, скорости ветра.

Ее можно найти по формуле:

При использовании лопастей обтекаемой формы коэффициент использования ветра не выше 0,5. При слабо обтекаемых лопастях – 0,3.

Выбор по ветру

Ветер — источник энергии. Он достается бесплатно, но не всегда имеется в наличии. Прежде, чем приобретать или строить ветряк, следует подробно ознакомиться с метеорологической ситуацией в регионе. Важно выяснить направления, преобладающие скорости ветра, частоту и силу шквальных порывов, ураганных проявлений. Эти знания позволят определиться с типом ветряка, условиями работы оборудования и потребностями в защите.

Россия имеет преимущественно слабые и средние ветра в большинстве регионов, но для отдаленных или труднодоступных районов нередки более мощные атмосферные проявления, требующие от пользователя обладания полной информацией по силе и направлению потоков.

Изготовление ветрогенератора своими руками

Для изготовления ветрогенератора своими руками нужно хорошо знать устройство этого оборудования. Сначала подбирается электрогенератор и турбина. Установка их ведется на специальной мачте, зафиксированной растяжками. Раскручивание турбины идет лопастями, на которые направляется поток ветра. Полученная энергия накапливается в аккумуляторах, а потом передается на электросети.

Принцип работы

Принцип работы ветрогенератора основан на преобразовании механической энергии в электрическую. Приводимые в движение ветром лопасти передают вращение маховику. Благодаря ротору начинается процесс формирования магнитного поля. В результате образуется электрический ток.

В бытовых условиях применяются маломощные ветряки. Их мощность находится в пределах 4 кВт с напряжением 220 Вт. Работают они в автономном режиме, не зависимо от городских сетей. Имеют стандартный набор конструктивных элементов.

Виды конструкций

В зависимости от плоскости вращения ротора, ветрогенераторы делятся на:

  • Вертикальные. Вращение турбины происходит под прямым углом к поверхности земли. Для работы достаточно незначительного ветра.
    ­
  • Горизонтальные. Ось вращается параллельно плоскости земли.

Вертикальные

Благодаря своей простоте обслуживания, используются в бытовых условиях. Все основные узлы конструкции располагаются внизу и не имеют ограничения доступа. Агрегаты не зависят от направления ветра, поскольку вращение происходит в любом направлении.

Ниже представлены разновидности вертикальных ветрогенераторов, в зависимости от встроенного механизма.

  • С ортогональным ротором. В состав конструкции входит несколько лопастей, которые располагаются параллельно оси вращения. При работе агрегат испытывает большие динамические нагрузки, что сказывается на сроке его службы. Движение лопастей сопровождается шумом, но  прибор имеет высокую эффективность и функциональность.
  • С ротором Дарье. Обладает высокой мощностью и быстроходностью. Невысокая стоимость формируется благодаря низкой себестоимости прибора. К недостаткам относится малая эффективность и сложность при самостоятельном запуске.
  • С ротором Савониуса. На оси располагается ветроколесо, состоящее из  полуцилиндров. Вращается оно в одну сторону и не зависит от смены направления ветра. Применяется для обслуживания электростанций. К недостатку относится низкий коэффициент использования силы ветрового потока.
  • С многолопастным ротором. Принцип заключается в том, что поток  ветра ловится одним рядом лопастей и передается на другой. Этим увеличивается производительность оборудования, повышается его мощность.
  • С геликоидным ротором. Имеет сложную конструкцию, но благодаря равномерному движению, узлы конструкции работают в спокойном режиме. Это сказывается на долговечности агрегата

К преимуществам вертикальных ветрогенераторов относится:
­

  • работа обеспечивается даже при слабом ветре;
    ­
  • нет зависимости от ветряного потока;
    ­
  • доступность в обслуживании благодаря невысокой мачте.

К недостатку относится низкоэффективное использование силы ветра из-за малой частоты оборотов.

Горизонтальные

Такие ветрогенераторы зависят от направления ветра. В зависимости от количества лопастей, разделяются:

  • С 1 или 2 лопастями. Имеют высокую скорость вращения. Небольшая масса облегчает установку;
    ­
  • 3-х лопастные. Находят широкое применение в бытовых условиях;
    ­
  • До 50 лопастей. В процессе работы обладают высокой инерционностью.

Разновидность горизонтальных типов ветрогенераторов представлена ниже:

  1. Оборудование парусник. Принцип работы основан на приведении в движение поршней гидросистемы с дальнейшим получением электрической энергии. Установка бесшумна в работе, обладает высокой мощностью.
  2. Летающий ветрогенератор – крыло. Работает на высоте 550 м.

Изготовление своими руками вертогенератора на 220 В

Для изготовления такого прибора необходимо сделать чертеж. Согласно его спецификации, подготавливаются основные узлы:

  • генератор;
    ­
  • лопасти;
    ­
  • мачта.

Генератор

Мощность генератора подбирается до 3,5 кВт. Изготовить его можно своими руками. Он состоит из:
­

  1. Статора. Берется листовой металл, вырезаются 2 окружности диаметром 500 мм. На один из листов, отступив немного от края, по окружности наклеиваются неодимовые магниты. Их диаметр – 50 мм, количество – 12 штук. Расположение полюсов чередуется. Та же процедура проводится и со второй пластиной, но магниты наклеиваются со смещением.
    ­
  2. Ротор. Подготавливается основание. Оно берется из немагнитного материала. На него крепится 9 катушек, на которые намотан медный провод, толщиной 3 мм, покрытый лаковой изоляцией. Количество витков формируется от 70 до 90.
    ­
  3. Ось. Важным моментом является ее точное расположение по центру ротора. Если она будет плохо отцентрирована, то в результате биения конструкция быстро разболтается.

Помещается ротор между 2 статорами с зазором 2 мм. Соединяя обмотки, формируется однофазный источник переменного тока.

Лопасти

Материал для изготовления лопастей берется:

  • Дерево. В процессе работы трескается;
    ­
  • Полипропилен. Используется только для генераторов низкой мощности;
    ­
  • Металл. Лучше дюраль. Прочный и надежный материал для изготовления лопастей любого размера.

Изготовленные лопасти устанавливаются на ось. После этого их нужно сбалансировать. Достигается это путем изменения их длины.

Установка мачты и запуск

Установка мачты ведется в местах, где рядом нет высотных зданий или лесопосадок. Они создают барьеры на пути воздушных потоков.

Располагается мачта вертикально. Лопасти поднимаются на максимальную высоту, где наиболее сильный ветер. После запуска установки ведется проверка наличия напряжения.

Дополнительное оборудование

На последнем этапе подключается дополнительное оборудование. Оно состоит из следующих агрегатов:
­

  • Аккумуляторы. Они необходимы для накопления излишков электроэнергии. Ее использование ведется в безветренную погоду.
    ­
  • Контроллер заряда. Требуется для контроля зарядного тока.
    ­
  • Преобразователь. Преобразует образующийся постоянный ток в переменный.

Сборка ветрогенератора из стиральной машины


При изготовлении ветрогненератора из стиральной машины, можно получить изделие разной мощности:
­
  • 0,15 – 0,2 кВт. Осветятся 2 комнаты и заработает телевизор;
    ­
  • 1 – 5 кВт. Достаточная мощность для работы бытовых приборов;
    ­
  • 20 кВт. Недостатка в электроэнергии не будет.

Подготовка к работе

В качестве генератора используется мотор от стиральной машины. Это может быть «Вятка» или другая советская модель. В двигателе потребуется поводить полную переделку ротора, поэтому, как вариант, можно приобрести новый.

Кроме того, необходимо подготовить:
­

  • неодимовые магниты;
    ­
  • вал;
    ­
  • редуктор;
    ­
  • мачту;
    ­
  • крыльчатку, шестерни;
    ­
  • фланец.

Пошаговое изготовление

Пошаговое изготовление ветрогенераторов из стиральной машины представлено ниже:

  1. Приобретаются магниты. Ротор мотора обрезается на токарном станке и в нем изготавливаются пазы. В них точно устанавливаются магниты. Отклонения не должно быть,  иначе произойдет их залипание, а это скажется на производительности агрегата.
  2. Фиксация магнитов проходит на суперклей. Затем они накрываются бумагой. Эпоксидной смолой заливается свободное пространство.
  3. Изготавливается на токарном станке ось. Внутри протачивается свободное пространство для электропроводки. Формируется держатель.
  4. Изготовление лопастей ведется из канализационной трубы. Ее диаметр – 16 см. Выпиливаются они при помощи лобзика.
  5. Проводится монтаж ветрогенератора. Сначала крепится генератор, который закрывается кожухом, потом устанавливаются лопасти, ротор и хвост.
  6. Мачта при помощи 4 болтов крепится на основание из бетона. Для установки силовой части применяется шарнирный механизм.
  7. После сбора установки протягивается провод к распределительному щитку.
  8. Как только все элементы будут подключены, проводится тестирование оборудования.

Сборка ветрогенератора из автомобильного генератора

Стоимость покупного генератора высокая, поэтому в качестве более экономичного варианта хорошо использовать машинный генератор. Это уже готовый прибор, на который требуется установить пропеллер и расположить его на мачте.

Подготовка к работе

Перед началом работы нужно подготовить следующие вещи:
­

  • автомобильный генератор на 12 В;
    ­
  • аккумулятор;
    ­
  • преобразователь, чтобы переходить с 12 В на 220. Его мощность – 1,2 кВт.
    ­
  • для изготовления лопастей потребуется ведро или стальная бочка;
    ­
  • лампочка от автомобиля;
    ­
  • вольтметр;
    ­
  • выключатель;
    ­
  • медный провод, сечением от 2 мм;
    ­
  • несколько хомутов.

Кроме того, инструменты: болгарка, рулетка, карандаш, набор ключей.

Порядок монтажа

Основные шаги монтажа:

  1. Стальные бочки или ведра разрезаются не до конца на 4 части. Симметрично сверлятся для болтов отверстия.
  2. Не до конца отрезанные металлические части отгибаются. Так происходит формирование лопастей. Предварительно решается вопрос, в какую сторону будет проходить вращение.
  3. Изготовленные лопасти крепятся на шкив. С помощью хомутов генератор монтируется на мачте. На основании схемы собирается проводка.
  4. Ведется проверка собранной электрической части.

Обслуживание

Чтобы система работала длительное время, ей необходимо качественной обслуживание:

  1. Вести наблюдение за щетками генератора. Не реже 1-2 раз в месяц проверять их регулировку и очищать от грязи.
    ­
  2. Проверять балансировку лопастей.
    ­
  3. Все металлические части должны быть покрыты антикоррозийным составом.
    ­
  4. Проверять натяжение тросиков мачты.

Для изготовления ветрогенераторов своими руками важно найти подходящий генератор. Оптимальным вариантом является автомобильный или мотор стиральной машины. Остальные части конструкции можно приобрести без особых затрат. Сборка конструкции ведется по существующей схеме.

Лопасти для ветряка на 3D-принтере (создание ветрогенератора, часть 1) / Хабр

Уже 15 лет, как мечта построить ветрогенератор оставалась нереализованной. Казалось бы, давно канули в лету попытки электрифицировать дачу с помощью бочки и генератора от жигулей, хотя нет, до сих пор людям не дает покоя публикация в «Юном технике» 80-х 😉

Но современные технологии вдохнули новую жизнь в старую идею. И подход будет куда более научным.

Для начала, я построил ультразвуковой анемометр с вычислением энергии ветра. Полевые испытания не за горами.

Теперь следует определиться с типом ротора — горизонтальный или вертикальный- это скорее вопрос религии и тема для холиваров.

Поэтому безо всяких обьяснений скажу- я выбрал ротор Дарье с вертикальной осью, вот такой:

Но конструкция на фото имеет мощность 5 килоВатт и размеры лопастей уж никак не вмещающиеся в область печати Прюши — 200×200х200мм.

А мне этого и не надо, поскольку можно использовать концепцию гирлянды ветряков:

Тогда задача сводится к выбору размера «базовой ячейки» и доводке ее энергоэффективности. Это кстати избавит от траты «всех денег» в случае фэйла — изготовление ротора с ометаемой площадью 1 квадратный метр по карману даже студенту.

Кстати, мощность, снимаемая с одной ячейки должна получиться от 100Вт(при скорости ветра 8м/с), что может стать хорошим решением для рыбаков/туристов/охотников.

Но вернемся к нашим баранамветрякам — нужно создать 3D-модель профиля NACA-0021/0012, используемого в роторах Дарье с 50-х годов прошлого века.

Найти уже готовый чертеж данных профилей в формате SVG не составляет труда:

Но он же плоский, как сделать его обьемным?

Элементарно! Для этого подойдет даже простейший инструмент для 3D-моделирования. Я воспользовался онлайн-ресурсом tinkercad.com, импортировал туда чертеж, и получил рыбу-вомера 8-0

Но ведь мы помним соотношение хорды(длины) к толщине — выставив его получаем искомую картину.

Теперь остается выставить требуемую высоту, отверстия под резьбовые шпильки(на них я буду собирать экпериментальную версию) и гнезда под гайки:

Все, остается экспортировать готовую модель в STL-формате и нарезать любимым слайсером (у меня- CURA)

Теперь последуют эксперименты с разной длинной хорды относительно диаметра ротора(обычно 10-18%), числом лопастей (2/3/4) и их относительной толщиной. Напомню, у меня диаметр ротора будет 1м, начну с коротких(хорда-10см) и «толстых»(21%) лопастей, 2 шт.

Для начала критерием эффективности послужит количество оборотов ротора без нагрузки, ибо «индекс скорости»/быстроходность является косвенным критерием КПД/КИЭВ.

Просто как правило, Коэффициент Использования Энергии Ветра прямо пропорционален быстроходности (скорость лопасти относительно ветра — от 3х для Дарье), что в переводе на круговое движение дает RPM.

Но не все так просто — больше всего вопросов вызывает сам генератор и редуктор.

Для метровой турбины просится зубчатая ременная передача с натяжителем (передаточные числа до х10), но об этом в следующей публикации.

А пока что 3D-принтер днями и ночами не остужая экструдера печатает 166-мм участки лопастей для грядущей энергонезависимости ульев 😉

Да-да, я не забросил эту тему (у меня уже 2 улья с живыми пчелами и свой мед), просто некоторое время вел ее на отдельном сайте.

До скорой встречи на страницах Хабра, электропчеловод Андрей

Ветряк своими руками

Вариантов исполнения ветрогенераторов большое количество, отличаются они не только мощностью, но и своим внешним видом

Принцип работы ветрогенераторов

Принцип работы во всех модификациях ветряков одинаков. В процессе вращения лопастей образуется три вида физического воздействия: подъемная, импульсная и тормозящая силы. В результате воздействия этих сил статор приходит в движение, а ротор на неподвижной части генератора начинает создавать магнитное поле и электрический ток движется по проводам.

Вариантов исполнения ветрогенераторов большое количество, отличаются они не только мощностью, но и своим внешним видом. Структура большинства ветряков включает в себя: генератор, лопасти, инвертор, мультипликатор. Инвертор используется для преобразования полученного заряда в постоянный ток. Мультипликатор — это редуктор, который предназначен для увеличения числа оборотов вала. Устанавливают редукторы не на все ветряки, в основном только на большие и мощные ветровые установки.

Трехфазный переменный ток образуется благодаря вращению ротора. Полученная энергия направляется через контроллер к аккумуляторной батарее. Далее инвертор преобразовывает ток и делает его стабильным, именно в таком виде его можно подавать для питания бытовых приборов или освещения.

Как самостоятельно изготовить ветрогенератор вертикального типа

Изготовить ветряк можно самостоятельно в домашних условиях. Для начала нужно определиться с видом ветрогенератора. В зависимости от своей конструкции ветроустановки бывают:

  • с вертикальной осью вращения: ротор Дарье, ветрогенератор Савониуса;
  • с горизонтальной осью вращения: параллельной или перпендикулярной потоку ветра.

Некоторые модели ветряков совмещают в себе несколько типов установок. Рассмотрим пример создания гибридного ветряка, который совмещает в себе конструкцию ветровых генераторов типа Савониуса и Дарье.

Собираем ротор

Чтобы собрать ротор, необходимо приобрести:

  • 6 неодимовых магнитов D30хh20 мм;
  • 6 ферритовых кольцевых магнитов D72xd32xh25 мм;
  • 2 металлических диска D230хH5 мм;
  • эпоксидная смола или клей.

Вместо металлических дисков можно использовать пильные диски подходящего размера. На одном диске размещают 6 неодимовых магнитов, чередуя их полярность, угол между ними должен быть 60 градусов на диаметре 165 мм.

На втором диске по такому же принципу располагают ферритовые кольцевые магниты.

Чтобы магниты не сдвинулись во время работы ветряка, их нужно хотя бы до половины залить эпоксидным клеем.

Изготавливаем статор

Сначала необходимо намотать 9 катушек по 60 витков, для этого используют эмалированный медный провод диаметром 1 мм.

Далее катушки спаивают между собой: начало первой катушки с концом четвертой, четвертая с седьмой. Вторая фаза точно так же соединяется через две катушки, только спаивать начинают со второй катушки. Соединение третьей фазы начинается с третьей катушки.

Из фанеры изготавливается форма, в нее укладывают пергаментную бумагу, сверху которой кладут кусок стекловолокна и катушки.

Все это заливается эпоксидной смолой. Через 24 часа из формы извлекается готовый статор.

Сборка генератора

Все части генератора готовы, осталось их только собрать.

Сам генератор будет крепиться к кронштейну с хабом с помощью шпилек. Детальнее рассмотрим процесс сборки.

Этапы сборки генератора:

  • в верхнем роторе проделывается 4 отверстия с резьбой под шпильки. Они необходимы для того, чтобы ротор плавно «садился» на свое посадочное место;
  • в статоре проделывается 4 отверстия под крепление кронштейна;
  • на кронштейн укладывается нижний ротор магнитами вверх, в нем также просверливается 4 отверстия под резьбу для шпильки;
  • на нижний ротор кладут статор;
  • сверху укладывают второй ротор магнитами вниз. Все это фиксируется между собой и кронштейном с хабом шпильками и гайками.

Хаб (фланец с подшипниками) нужно приобрести отдельно: нижняя часть хаба должна быть диаметром под 1,5 дюймовую трубу.

Очередность крепления всех деталей более детально представлены на схеме ниже:

1 — соединительный элемент; 2 — опора лопастей; 3 — верхняя часть ротора; 4 — магнит; 5 — втулка; 6 — статор; 7 — нижняя часть ротора; 8 — гайка; 9 — шпилька; 10 — хаб; 11 — ось; 12 — кронштейн для крепления статора

Изготавливаем лопасти

Лопасти можно изготовить из дерева, стеклоткани и других материалов. Быстрее и легче эту часть ветрогенератора смастерить из канализационной ПВХ трубы. Лучше использовать трубы оранжевого цвета, так как они обладают хорошей плотностью и не боятся попадания прямых солнечных лучей.

Для вертикального ветрогенератора понадобится 4 лопасти из ПВХ трубы и 2 ортогональные (изогнутые) лопасти из оцинкованной жести. Такая конструкция позволит вращаться ветряку даже в условиях слабого ветра со скоростью 2–3 м в секунду. Берем метровые отрезки ПВХ трубы и разрезаем их вдоль на 2 равные части. Из жести вырезаем полукруги по размерам будущей лопасти и крепим их с помощью болтов по краям трубы.

Чтобы изготовить ортогональные лопасти, вам понадобится стандартный оцинкованный лист стали толщиной 0,75 мм. Сначала ножницами по металлу вырезается два отрезка размером 1х0,4 м и четыре отрезка в виде капельки. Потом отрезки стали нужно согнуть и по краям прикрепить отрезки «капельки».

Крепят лопасти по кругу на каркас, его можно сварить из профильной квадратной трубы 20х20 и уголков 25х25. Размеры каркаса и расстояние между лопастями можно увидеть на схеме ниже:

Сборка конструкции ветрогенератора

Из водопроводных труб различного диаметра сваривается мачта, высота ее зависит от местности, где будет располагаться ветрогенератор, и условий его эксплуатации, но в любом случае он должен быть выше крыши дома.

Заранее под секционную мачту нужно подготовить трехточечный армированный фундамент. К готовой мачте на земле прикручивается генератор. Далее к генератору прикрепляется болтами каркас с лопастями. Мачта с ветряком крепится к фундаменту с помощью двух шарнирных опор и посредством лебедки поднимается в вертикальное положение. После подъема мачты третья опора с помощью болта прикручивается к основанию ветряка. Дополнительно мачту нужно зафиксировать с помощью растяжки.

Электрическая часть

Ветряк будет выдавать 3-х фазный переменный ток. С помощью мостового выпрямителя, состоящего из 6 диодов, преобразовываем его в постоянный ток.

Это дает возможность заряжать аккумулятор на 12 В. Для контроля зарядки аккумулятора и предотвращения его перезарядки используют стандартное реле зарядки автомобиля РР-380.

К аккумулятору подключают инвертор, который позволяет преобразовать полученные 12 В постоянного тока в 220 В переменного частотой 50 Гц.

Результат работы ветряка: расчет эффективности

Тестовые испытания ветрогенератора при разной скорости ветра показали следующие результаты:

  • при скорости ветра 5 м/с получаем 60 об/мин — 7 В и 2,3 А = 16 Вт;
  • при скорости ветра 10,6 м/с получаем около 120 об/мин — 13 В и 3,4 А = 44 Вт;
  • при скорости 15,3 м/с примерно 180 об/мин — 15 В и 5,1 А = 76,5 Вт;
  • при скорости ветра 18 м/с получаем 240 об/мин — 18 В и 9 А = 162 Вт.

В основном ветряк выдает 16–45 Вт, так как ветер более 15 м/с бывает редко. Однако, если поставить скоростной винт, тогда можно получить более высокие результаты.  опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

8 раз актерский состав «Дарьи» появлялся на вашем телевидении, а вы об этом не знали

Мир озвучивания — это волшебное, волшебное место, потому что, в отличие от почти любого другого вида исполнения, вы можете сыграть буквально любого персонажа вы можете думать независимо от того, действительно ли вы похожи на них. Например, голос Губки Боба играет не настоящая губка — это настоящий живой человек по имени Том Кенни, и он существует в мире и во всем остальном.

А как насчет актерского состава популярного телешоу 90-х «Дарья»? Ведь они настолько идеально подошли к своим ролям, что трудно вспомнить, что там не реальная жизнь Дарья и Джейн скрещивают руки и судят всех (я имею в виду, что есть, потому что теперь мы все Дарья, но это не главное).Некоторые из актеров, такие как сама Дарья и Трейси Грандстафф, пошли дальше и добились успеха другими способами, но другие все еще творят свое волшебство на телевидении, в кино и в видеоиграх, как на камеру, так и за ее пределами. Вот несколько ярких примеров:

  • В «Анатомии страсти» вы слышали…

    Сара Дрю, сыгравшая бедную Эйприл Кепнер в «Анатомии страсти», также озвучивала…

  • Секретарь модного клуба Стейси Роу!

  • О «Покемонах», вы слышали…

    Хулиан Ребольедо, который помимо роли последнего соперника Эша, Пола, также озвучивал…

  • Джейк Моргендорфер!

    Вы также можете услышать его как разных троллей в «Доре-путешественнице» и в «Обычном шоу».

  • На красной дорожке вы видели…

    Джеффри Аренд женат на Кристине Хендрикс! Что особенно весело, потому что он играл.. .

  • Тошнота!

    Возможно, вы также видели его в сериале «Госпожа секретарь» или в медицинской драме «Доказательство тела».

  • В «Grand Theft Auto IV» вы слышали…

    Если вы настроитесь на радио Self Actualization FM в отдельной игре «Эпизоды из Либерти-Сити», вы услышите супер-холодную ди-джей Одри.Это Эшли Альберт, сыгравшая…

  • Джанет Барч!

    Итак, противоположность холоду. Она также играла члена Fashion Club Тиффани Блюм-Декер и однажды была номинирована на Грэмми со своей группой The Jimmies. Кроме того, она действительно хороша в шаффлборде. Мол, действительно хороший . Серьезно, она находится в глобальном рейтинге.

  • О «Черепашках-ниндзя», вы слышали. ..

    Марк Томпсон, сыгравший Кейси Джонса в телесериале, который шел с 2003 по 2009 год. Что иронично, потому что он играл такого же персонажа в «Дарье», как…

  • Кевин Томпсон!

    Футбол, хоккей — это очень похоже, правда? Томпсон также был постоянным участником франшиз «Pokémon» и «Yu-Gi-Oh» в течение многих лет.

  • В шоу TLC «Пока тебя не было» ты видел…

    Хозяин Эван Фармер пришел и полностью разнес чужие дома (и починил их, конечно!) с 2002 по 2006 год. Но когда-то у него была гостевая роль в «Дарье» как…

  • Эван Шректер!

    AKA, босс Хелен Моргендорфер. Примерно в то же время он также был участником вымышленного бойз-бэнда MTV под названием «2ge+her», а также играл молодого Номера Два в сценах воспоминаний в фильме Остина Пауэрса «Goldmember». » Теперь вы можете найти его ведущим обратного отсчета Top 20 на CMT.

  • В «Modern Family» вы видели…

    Кевин Дэниелс, который играет друга Кэмерона и Митчелла по имени «Лонгин». На горячую секунду он тоже был…

  • Майкл Джордан «Мак» Маккензи! (Ну, во всяком случае, один из них)

    На протяжении всего шоу Мака играли четыре разных актера, включая Амира Уильямса, Пола Уильямса и Делона Фердинанда.Дэниелс сыграл этого персонажа только в четырех эпизодах в 1999 году, но один из них включает «Дарью!», музыкальный эпизод из третьего сезона, где весь город Лондейл сплачивается вместе, чтобы испугаться надвигающегося урагана.

  • В «Элементарно» вы видели…

    Венди Хупс, сыгравшая детектива Энн Возняк во втором сезоне популярного переосмысления Шерлока Холмса. Она должна показаться вам очень знакомой, потому что она также была голосом…

  • Джейн Лейн!

    А также Куинн Моргендорфер и Хелен Моргендорфер. Практически каждую важную женскую фигуру в жизни Дарьи играл один человек. С тех пор Хупс также снималась во многих телешоу и фильмах — она также играла Мону Сакс в серии видеоигр «Макс Пейн»

    .

Самодельный мини гидро. Микро ГЭС своими руками из Металла и Дерева

Гидроэлектростанции используют силу воды для выработки электроэнергии.Самодельные станции решают проблему удаленности от централизованных электросетей или помогают экономить электроэнергию.

Преимущества и недостатки гидроэлектростанций

Гидроэлектростанции имеют следующие преимущества перед другими видами альтернативных источников энергии:

  • Не зависят от погоды и времени суток (в отличие от). Это позволяет генерировать больше энергии с предсказуемой скоростью.
  • Мощность источника (река или ручей) можно регулировать.Для этого достаточно сузить русло плотиной или обеспечить перепад высот воды.
  • Гидравлические установки не шумят (в отличие от них).
  • Для многих типов станций малой мощности не требуется никаких разрешений на установку.

К недостаткам самодельных гидроэлектростанций можно отнести невозможность работы в холодную погоду. Кроме того, водная среда агрессивна, поэтому детали станции должны быть водонепроницаемыми и прочными.

При проектировании мини-ГЭС для использования в качестве альтернативного источника энергии для собственного дома решающими должны быть следующие факторы:

  • Близость реки к дому.Устанавливать самодельную станцию ​​вдали от дома не стоит. Чем дальше установка, тем ниже ее КПД, потому что часть энергии будет теряться при передаче. Кроме того, сложнее защитить свой ГЭС от кражи или повреждения.
  • Достаточный расход или возможность его увеличения. Мощность станции увеличивается в геометрической прогрессии по мере увеличения скорости воды.

Узнать скорость легко. Бросьте в воду кусок пенопласта или теннисный мяч и засеките время, чтобы он проплыл определенное расстояние.Затем разделите метры на секунды, и вы найдете свою скорость. Минимальная достаточная скорость воды для самодельной ГЭС – 1 м/с.

Если расход вашей реки или ручья ниже этого значения, то небольшая дамба или сужающая труба увеличат его. Но эти варианты могут вызвать дополнительные трудности. Для строительства дамбы требуется разрешение властей, а также согласие соседей.

Мини ГЭС своими руками

Конструкция ГЭС достаточно сложная, поэтому самостоятельно построить можно будет лишь небольшую станцию, которая будет экономить на электроэнергии или обеспечивать энергией скромное хозяйство.Ниже представлены два примера реализации самодельной гидроэлектростанции.

Как сделать мини ГЭС из велосипеда

Этот вариант гидроэлектростанции идеален для велопоходов. Он компактный и легкий, но сможет обеспечить энергией небольшой лагерь, разбитый на берегу ручья или реки. Полученного электричества хватает для вечернего освещения и зарядки мобильных устройств.

Для установки станции вам потребуется:

  • Переднее колесо велосипеда.
  • Велогенератор, который используется для питания велосипедных фонарей.
  • Самодельные лезвия. Их предварительно вырезают из листового алюминия. Ширина лопастей должна быть от двух до четырех сантиметров, а длина от ступицы колеса до его обода. Лопастей может быть сколько угодно, их нужно располагать на одинаковом расстоянии друг от друга.

Чтобы запустить такую ​​станцию, достаточно погрузить колесо в воду. Глубина погружения определяется экспериментально, примерно от трети до половины колеса.

Чтобы построить более мощную станцию ​​для постоянного использования, потребуются более прочные материалы. Лучше всего подходят металлические и пластиковые элементы, которые проще защитить от воздействия водной среды. Но подойдут и деревянные детали, если их пропитать специальным раствором и покрасить водостойкой краской.

Станция требует следующие предметы:

  • Барабан стальной от троса (диаметром 2,2 метра). Из него делают рабочее колесо.Для этого барабан разрезается на части и снова сваривается на расстоянии 30 сантиметров. Лопасти (18 штук) изготовлены из остатков барабана. Они привариваются к радиусу под углом 45 градусов. Для поддержки всей конструкции делается каркас из уголков или труб. Колесо вращается на подшипниках.
  • На колесо установлен цепной редуктор (передаточное число должно быть четыре). Для облегчения сближения ведущего и генераторного мостов, а также для снижения вибрации вращение передается через кардан от старого автомобиля.
  • Генератор подходит для асинхронного двигателя. К нему следует добавить еще один шестеренчатый редуктор с передаточным числом около 40. Тогда для трехфазного генератора с 3000 оборотов в секунду при общем передаточном числе 160 число оборотов уменьшится до 20 оборотов в минуту.
  • Поместите все электрооборудование в водонепроницаемый контейнер.

Описанные исходные материалы легко найти на свалке или у знакомых. За резку стального барабана болгаркой и за сварку можно заплатить специалистам (или сделать все самому).В результате гидроэлектростанция мощностью до 5 кВт обойдется в небольшую сумму.

Получить электричество из воды не так уж и сложно. Сложнее построить автономную систему электроснабжения на базе самодельной ГЭС, поддерживать станцию ​​в рабочем состоянии и обеспечивать безопасность людей и животных вокруг нее.

Экология потребления. Наука и техника: Домашние гидрогенераторы своими руками сравнимы по мощности с солнечными панелями и ветряками, но производят гораздо больше электроэнергии.

В связи с тем, что в последнее время тарифы на электроэнергию начали расти, все большее значение среди населения приобретают возобновляемые источники электроэнергии, позволяющие получать электроэнергию практически бесплатно. Среди таких источников, известных человечеству, стоит выделить солнечные батареи, ветряные турбины, а также домашние гидроэлектростанции. Но последние довольно сложны, потому что им приходится работать в очень агрессивных условиях. Хотя это вовсе не означает, что построить мини-ГЭС своими руками невозможно.

Чтобы сделать все правильно и качественно, главное правильно подобрать материалы. Они должны обеспечивать максимальную долговечность станции. Самодельные гидрогенераторы, по мощности сравнимые с солнечными панелями и ветряками, могут производить гораздо больше энергии. Но хотя многое зависит от материалов, на этом все не заканчивается.

ВАРИАНТЫ МИНИ ГЭС

Существует большое количество различных вариаций мини-ГЭС, каждая из которых имеет свои преимущества, особенности и недостатки.Существуют следующие типы этих устройств:

  • гирлянда;
  • пропеллер;
  • ротор Дарья;
  • водяное колесо с лопастями.

Гирлянда ГЭС состоит из троса, на котором закреплены роторы. Такой трос протягивают через реку и погружают в воду. Поток воды в реке начинает вращать роторы, которые в свою очередь крутят трос, на одном конце которого находится подшипник, а на другом — генератор.

Следующий тип — водяное колесо с лопастями. Его устанавливают перпендикулярно поверхности воды, погружая менее чем наполовину. Поскольку поток воды воздействует на колесо, оно вращается, и заставляет вращаться генератор мини-ГЭС, на котором закреплено это колесо.


Что касается винтовой ГЭС, то это ветряк, расположенный под водой, с вертикальным ротором. Ширина лопастей такого ветряка не превышает 2 сантиметров.Этой ширины достаточно для воды, ведь именно такая величина позволяет вырабатывать максимальное количество электроэнергии при минимальном сопротивлении. Правда, такая ширина оптимальна только для скоростей потока до 2 метров в секунду.

Что касается других условий, то параметры лопастей ротора рассчитываются отдельно. А ротор Дарье — это вертикально расположенный ротор, работающий по принципу перепада давления. Аналогично все происходит и с крылом самолета, на которое действует подъемная сила.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ


Если рассматривать гирляндную ГЭС, то она имеет ряд явных недостатков. Во-первых, длинный трос, используемый в конструкции, представляет опасность для окружающих. Роторы, спрятанные под водой, также представляют большую опасность. Ну и вдобавок стоит отметить низкий КПД и большую материалоемкость.

Что касается недостатков ротора Дарье, то для того, чтобы устройство начало вырабатывать электроэнергию, его необходимо предварительно раскрутить.Правда, в этом случае питание берется прямо над водой, поэтому как бы ни менялся поток воды, генератор будет вырабатывать электроэнергию.

Все вышеперечисленное — факторы, которые делают гидротурбину для мини-ГЭС и водяные колеса более популярными. Если рассматривать ручное строительство таких устройств, то они не так уж и сложны. А кроме того, при минимальных затратах такие мини-ГЭС способны выдавать максимальные показатели эффективности. Так что критерии популярности очевидны.

ГДЕ НАЧАТЬ СТРОИТЕЛЬСТВО

Строительство мини-ГЭС своими руками следует начинать с измерения показателей скорости течения рек. Делается это очень просто: достаточно отметить расстояние в 10 метров вверх по течению, взять в руки секундомер, бросить фишку в воду и засекать время, за которое она пройдет отмеренное расстояние.

В конечном счете, если 10 метров разделить на количество прошедших секунд, вы получите скорость реки в метрах в секунду.Следует иметь в виду, что нет смысла строить мини-ГЭС в местах, где скорость течения не превышает 1 м/с.


Если вам нужно разобраться, как делаются мини-ГЭС в местности, где скорость реки мала, то можно попробовать увеличить сток, организовав перепад высот. Это можно сделать, установив сливную трубу в бачок. В этом случае диаметр трубы будет напрямую влиять на скорость потока воды.Чем меньше диаметр, тем быстрее поток.

Такой подход позволяет организовать мини-ГЭС даже в том случае, если рядом с домом протекает небольшой ручей. То есть на нем организуется разборная плотина, ниже которой непосредственно устанавливается мини-ГЭС для питания дома и бытовых приборов. опубликовано

Меня всегда привлекало получение бесплатной энергии из природных ресурсов. И как-то у меня возникла идея сделать простенькую мини-электростанцию, которая бы вырабатывала электроэнергию из проходящего потока воды.

Все началось с идеи использовать барабан старой стиральной машины в качестве водяного колеса, миниатюрной самодельной гидроэлектростанции.


Прямые лопасти из влагостойкой фанеры крепились к барабану с помощью металлических уголков.


Крутящий момент от водяного колеса передается ремнем на динамо-машину велосипеда (генератор постоянного тока). Выработанное электричество подается на светодиод. Достаточно слегка повернуть колесо рукой, и светодиод начнет мигать.


Основой всей конструкции является велосипедная рама.


Два подшипника позволяют водяному колесу свободно вращаться.


Первые испытания на небольшой реке показали, что водяное колесо на раме установлено слишком высоко, что мешает потоку воды нормально его раскрутить.
После небольших изменений в конструкции рамы колесо стало располагаться ниже и скорость вращения резко возросла. В результате динамо начало вращаться и 4.Загорелся светодиод 5 В.


Вот так из старого хлама получилась самодельная ГЭС.
Далее на небольшом ручье была установлена ​​сборка мини ГЭС.


Он выдает всего несколько вольт, но их достаточно, чтобы зажечь светодиод.


Это был хороший эксперимент для начала.

Дальнейшее улучшение проекта

Дальнейшее улучшение водяного колеса должно коснуться:
  • Построить мини-дамбу для повышения давления воды.При этом полностью перекрывать реку, чтобы рыба могла уйти во второй поток, не планируется.
  • Под плотиной установите трубу, по которой вода будет поступать на импровизированную турбину. Расположите в трубе кожух от резиновой транспортерной ленты. Перекрыв поток воды по трубе, можно обслуживать механизмы.
  • По расчетам, турбина будет производить примерно в два раза больше мощности, чем водяное колесо. Кроме того, замена водяного колеса на турбину должна устранить проблему замерзания зимой.
  • Поток воды будет раскручивать турбину, передавая крутящий момент на генератор. Турбина будет держаться на двух подшипниках из массива дерева. При регулярной смазке они прослужат долго. Упорная шайба предохранит механизм от бокового смещения.
  • Изготовьте металлические лопатки, рассчитав угол, на который их нужно согнуть (от этого параметра зависит мощность гидроэлектростанции). Лопасти нужно будет прикрутить с помощью резиновых прокладок, чтобы избежать их разъединения.
  • Для передачи крутящего момента используйте вал, собранный из труб.
  • Установить генератор. Установите шкив меньшего размера, чем установленный на валу генератора. Это увеличит скорость, необходимую для эффективной работы генератора.
Генератор должен производить около 600 Вт электроэнергии. Это даст возможность подключать бытовую технику. Если следующий этап эксперимента пройдет успешно, можно будет подумать о дальнейшей модернизации для выработки нескольких киловатт электроэнергии.

История гидроэнергетики берет свое начало с простого водяного колеса, которое придумали наши предки установить на порогах реки. Сначала его использовали для мельницы, облегчая тем самым работу жерновов. Позже люди научились использовать силу воды для самых разных целей — изготовления бумаги, распиловки бревен, кузнечного дела и даже пивоварения. Венцом творения стал электрический генератор, который был соединен с турбиной. Так появились гидроэлектростанции, принцип работы которых сегодня используется для домашних изобретений, в том числе и сегодняшних самоделок.
Его автору удалось собрать его буквально из старой стиралки, немного модернизировав и грамотно использовав ресурсы ближайшей речки на своем дачном участке. Он утверждает, что уже несколько лет живет без подключения к электросети и не платит за электричество ни копейки. Мощности от гидрогенератора хватает, чтобы обеспечить электроэнергией не только все электроприборы в доме, но и тянуть работу мастерской с электроинструментом. Как это возможно? Давайте посмотрим вместе.

Принцип работы гидрогенератора

В данной домашней разработке используется родной корпус стиральной машины. Двигатель переустанавливается в режим генератора и возвращается на свое место. Колесо Пельтона используется в качестве приводной турбины, аккумулирующей потоки воды и передающей кинетическую энергию генератору. Полученный на выходе генератора переменный трехфазный ток пропускается через выпрямитель из трех диодных мостов. Постоянный ток подается на зарядку аккумуляторов через контроллер, а от них на инвертор 12В/220В, опять же получая переменную частоту.

Материалы, инструменты

Материалы:
  • Старая стиральная машина с инверторным двигателем;
  • Колесо ковша;
  • Небольшой кусок тента;
  • Фанера;
  • Оргстекло или оргстекло;
  • Силикон;
  • Гидроизоляция для пластика — краска или мастика;
  • Саморезы, гайки, шайбы, болты и наждачная бумага.
Инструмент:
  • Дрель с корончатой ​​фрезой, сверла и насадка для саморезов;
  • Сабельная пила или электролобзик;
  • Ручные инструменты: гаечные ключи, плоскогубцы, малярный нож и силиконовый пистолет.

Собираем гидрогенератор

Подготовительные демонтажные работы
Для начала необходимо разобрать стиральную машину, оставив только нужные нам детали.


Машинка вертикального типа, поэтому снимаем торцевую крышку с лицевой стороны и демонтируем электронную панель управления режимами стирки.


Вынимаем внешний барабан и демонтируем помпу и лишние шланги подачи воды.


Маховик для стирки нам не нужен, как и внутренний стальной контейнер для белья.


Остается только внешний пластиковый барабан и двигатель на валу.


Как мы видим, перемонтированный инверторный двигатель уже производит электричество при вращении вала.


Теперь нужно разобрать двигатель, оставив на корпусе только вал с подшипниками.

Производство гидротурбин

Резиновая прокладка, вырезанная из старой камеры, поможет уплотнить наш вал.Делаем в нем отверстие посередине, и плотно насаживаем на вал вала.


Маленькое колесо Пелтона наберет воду. Этому изобретению почти полторы сотни лет, но оно до сих пор не теряет своей актуальности и используется даже на некоторых гидроэлектростанциях. Его нужно закрепить на валу так, чтобы он мог свободно двигаться и не касался корпуса.


Размечаем под него отверстие в корпусе для подачи воды, и сверлим коронкой.


Электролобзиком или сабельной пилой делаем сливное отверстие в форме прямоугольника, и закрываем его саморезами с сегментом водонепроницаемого тента. Должно получиться так (фото).


Далее необходимо изготовить заглушку для бака нашей гидротурбины. Делаем его из куска влагостойкой фанеры, вырезав электролобзиком круг, равный внутреннему диаметру барабана. В самой пробке делаем контрольное отверстие для контроля работы блока. Который потом будет закрыт оргстеклом.


Торец фанеры промазываем силиконом, и вставляем внутрь. Закрепляем его саморезами через корпус турбины.


Из прорезиненного материала вырезаем прокладку для оргстекла, и приклеиваем на силикон к фанере.


Просверливаем четыре отверстия по бокам оконного прямоугольника, а с внутренней стороны вставляем в них прижимные болты.Закрепим на них оргстекло, чтобы оно было съемным в случае непредвиденных поломок.


Стык нашей вилки с корпусом герметизируем силиконом.


Для защиты электрической части агрегата автор установил дополнительный пластиковый кожух на край турбины с помощью саморезов. Сам пластиковый корпус был закрашен краской для защиты пластика от растрескивания.


Настала очередь собрать двигатель, установить его на агрегат. Крепим статор к посадочным болтам.


Для получения постоянного тока для зарядки аккумуляторов крепим планку из трех диодных мостов, по одному на фазу.


Двигатель накрываем кожухом ротора, а оставшиеся в корпусе шланги лишние сливные отверстия заглушаем.

Установка и подключение

Наш гидрогенератор почти готов. Осталось закрепить его на каркасном каркасе из сваренных уголков, а подачу воды отрегулировать с помощью гидрантов.Выходную мощность генератора можно регулировать силой напора, либо диаметром отверстия вентильного сопла, подающего воду непосредственно на саму турбину. Направленный дренаж также обеспечит возврат воды без вреда для реки.

Я всегда хотел получать электричество от ручья, который течет по периметру моего дома. Около трех лет назад я установил временную турбину, чтобы посмотреть, будет ли работать турбина большего размера.

Демонстрационная версия этого круга была сделана из старых шлифовальных тарелок и деревянных поддонов для лезвий.

В качестве генератора я использовал старый ленточный двигатель постоянного тока Ametec. Чтобы все подготовить полностью, я использовал мини мотоциклетную цепь и звездочки с 70 и 9 зубьями (для вращения колеса и на двигателе). Стоимость всех предметов вылилась примерно в 30 фунтов стерлингов.

Он достиг максимальной мощности 25 Вт и проработал около года, в основном из-за ограничений двигателя Ametec и размера колес, что подтолкнуло меня к созданию турбокомпрессора большего размера.

Прежде всего, мне нужно было перегородить воду ручья, чтобы уровень воды был мне по грудь.Не дожидаясь конца лета, я отвел воду с помощью трюмной помпы и сделал дамбу из цемента.

Турбинные колеса для меня изготовлены местными строительными компаниями из прочного многослойного материала, используемого для создания обшивки и настила в судостроении, толщиной 13 мм. Из этого же материала сделал лопасти. Наконец, я покрыл диски и лезвия специальным водоотталкивающим средством, чтобы продлить их жизнь.

Основание для турбины я построил из дубовых бревен. Дуб оказался очень жестким, и мне пришлось повозиться, пока я прикручивал бревна к каменному каркасу.Пришлось просверлить отверстия, а для этого пришлось прикрутить турбину, чтобы ее отбалансировать и подогнать по всем размерам и закрутить болты.

Следующим этапом после установки колеса было решение вопроса с приводом и генератором.

Первоначально я использовал привод Minimoto, но затем маленькая цепь начала проскальзывать из-за расстояния между зубьями, и я решил приобрести цепи и звездочки с шагом 3/8 у поставщика подшипников. Генератор поставлялся с генератором на постоянных магнитах Windblue Power (PMG).Он способен выдавать 12 В при 150 об/мин. Его часто используют в качестве переделанного автомобильного генератора. Типичный генератор выдает только 12 вольт при 3000 об/мин. Я заказал этот мотор в США за 135 фунтов стерлингов, включая почтовые расходы.

Колесо вращалось слишком медленно, и мне пришлось делать под плотиной ступенчатый лоток, по которому вода собиралась в узкое устье и с большей силой лилась на лопасти.

Кроме того, я закрепил перила основной рамы стальным тросом длиной 1 см, а по возможности укрепил основание анкерными болтами длиной 1 фут, чтобы защитить устройство от поломки в случае внезапного прорыва плотины или сильного порыва ветра.

Турбина оснащена новыми батареями 4x55AH. С их помощью я постоянно подзаряжаю свой ноутбук. Также купил две армейские тяговые свинцовые батареи 2х110Ач Hawker для освещения гаража и дома. Подача напряжения на два разных типа аккумуляторов осуществляется по разным проводам.

Пользуюсь этой системой около года. Выходная мощность — 50 Вт, в пике выдает до 500 Вт. Пару раз турбина останавливалась из-за спада воды, а также из-за перекрытия основного потока во время паводков.И работает круглый год.

Перевод: Ярослав Николаевич

Как убедить организацию принять новую технологию | Дарья Мюлеталер, Swisscom / Цюрих, Швейцария | 26.11.2016 в 10:14 | Часть GDG DevFest 2016

Транскрипции

Примечание: это содержимое было создано автоматически.

00:00:03

хорошо скажи нам, что продал большое спасибо за него здесь, и сегодня я собираюсь поговорить о

00:00:09

ах тема отвергает продажи новых технологий на берегу озера, но меня это волнует

00:00:14

даже больше, если люди примут его и будут использовать

00:00:17

и, по моему опыту, это то, что вы можете просто бояться и красноречиво говорить друг о друге

00:00:23

и так, давайте начнем сначала, я хотел бы представиться и рассказать о вас

00:00:29

так что это воплощение колледжа это мой в основном профиль связи

00:00:34

чтобы увидеть гм я начал в цюрихском университете

00:00:37

и они начали бизнес-администрирование, так что я не инженер и не разработчик

00:00:42

гм, но я должен закончить учебу, я когда-либо работал на cisco

00:00:46

проходят некоторое время, и э-э-э говорит, что на самом деле это

00:00:50

большая организация, и это технологическая компания, поэтому у меня действительно был этот

00:00:55

э-э-э, вы узнали о том, что я делал что-то с искусственным интеллектом

00:01:00

эээ, но также у нас есть действительно разные темы, такие как сохранение виртуальной реальности

00:01:05

Дроны

веков показывают, что написали очень э-э, посмотрите на заблокированную бензопилу, есть

00:01:10

много всего происходит, и для меня это не похоже на то, что вы знаете, что вы разработчик бизнеса, и вы пришли из бизнеса

00:01:17

вы всегда в данных через технологический центр я люблю гм вот что это о. о. ищу

00:01:23

в учетной записи Линкольна, подключитесь, если у вас возникнут вопросы после или позже

00:01:29

ах в мое личное время у меня есть ребенок

00:01:33

заблокируйте культурные факторы, которые заявляют, и это в основном

00:01:37

это все мое свободное время, так что это как путешествия и фотографирование и

00:01:43

публикация, так что это на гм, выстрел — это то, во что я верю вам, поэтому я верю в

00:01:49

чат-борда на основе искусственных технологий, и я считаю, что это одна из следующих больших вещей

00:01:56

это с моей стороны, я бы хотел знать

00:01:59

немного о себе круто если вы разработчики это у них было

00:02:04

хорошо, кто, если вы, возможно, из более крупного бизнеса, хорошо

00:02:10

ой ой я нашел пять крутой ой ладно такой ужасный антиквариат

00:02:20

надеюсь все крутые давайте начнем продавать ну говоря о большом

00:02:25

организация извиняюсь за качество но я имею ввиду

00:02:29

в основном то, что я нашел в хорошем, и, ммм, да, это в основном описывает очень хорошо, что такое

00:02:34

происходит в разговоре у нас много людей и много гм

00:02:40

разные отделы, которые занимаются совершенно разными темами, у которых есть ах вроде хм, я не знаю, я

00:02:46

см. и инфраструктурный отдел имеют отдел сотовой связи отдел маркетинга h.или как вы это называете

00:02:52

и конечно не все люди знают все о технологиях или

00:02:56

разработка программного обеспечения или или или да похожие темы думал

00:03:00

человек х. а можно в принципе конвертирует там что-то новое технологии у вас бесплатно объясняют странности

00:03:07

, так что это другое, как коробка с озером, и для меня у меня был свой опыт, например, Риз, а, ребята,

00:03:14

так какое-то время я делал это много и для парня программа

00:03:19

и эээ для меня что первый батч пойнт отличный ладно подскажите пожалуйста

00:03:24

что такое восемь парней и это было не так просто потому что я просто очень хотел это увидеть

00:03:29

и разработчикам было очень сложно объяснить мне как деловому человеку что это такое

00:03:35

а если толком не скажешь в кон витрине что это

00:03:38

можно продать и людей не заставишь

00:03:43

так что я в большой организации это действительно ах все

00:03:47

о том, чтобы другие поняли, о чем вы на самом деле говорите

00:03:53

ах, у него есть следующий, так что это довольно маленькое дело о внедрении инноваций

00:03:59

это также открыто для внедрения технологий, и если вы видите

00:04:04

это это это это какие-то роторы это кривая нормального распределения гм да

00:04:09

вы запускаете мусоросжигательные заводы, о, это люди, которые гм для нескольких

00:04:14

им нравится пробовать что-то новое, это легко понять

00:04:18

она научилась не пробовать что-то нормальное но их очень мало тогда ты получил

00:04:24

они задолбали там геи в основном люди которые работают несогласные

00:04:28

кто думает, что да, может быть, что-нибудь поесть

00:04:31

так что давайте попробуем, возможно, мне также нужно будет ответить на него

00:04:35

скажите позже или игровую позицию в этом эээ в этом поле

00:04:39

возьми еще, возьми то и это, и есть что-то, что называется

00:04:43

, что называется стоимостью, так что в основном это огромный разрыв

00:04:47

ээ перед равными два из них большинство и литература

00:04:51

в основном вы против внедрения новой технологии

00:04:55

про эти два блока действительно идиллический наставник взорвать то может больше говорят что ты сделал это

00:05:00

но я не я не просто так и ты спорт потому что

00:05:03

действительно может остановиться на этом, и это очень верно для высокотехнологичного

.

00:05:08

он останавливается только в их интерфейсе, и тогда вы, возможно, подождите еще десять лет c.рынка население разное

00:05:16

гм это хорошо, и поэтому я хотел бы сказать нам кое-что

00:05:19

про мой опыт с этим гапсов там много

00:05:23

и хм он начинает например эту связь так хм когда

00:05:27

я вижу, как люди разговаривают с бизнесменами мой сервер установлен

00:05:30

основано на том, что они говорят об одном и том же, но это совершенно разные языки, у них совершенно разные подходы к началу

00:05:36

а если ты первый если ты глухой если

00:05:40

ты хочешь что-то объяснить и тебе это очень нужно, потому что ты

00:05:44

нужно испортить, потому что вам нужны ресурсы, потому что вы хотели людей

00:05:48

, чтобы использовать его, так что просто подумайте об этом общении

00:05:53

так что то, что я не видел, не пугает людей, начинается как

00:05:57

ой показывают слайд например и что там вроде за архитектуру

00:06:02

всякие технологические блоки и они ты да они начинают об этом говорить

00:06:08

они действительно взволнованы, и они не люди из технических компаний, а стандартные, и все довольны

00:06:14

но если вы с точки зрения деловых целей на этой встрече Кейси там что-нибудь

00:06:19

ладно на что конкретно годится и о чем они говорят и что у них там на самом деле там много вопросов

00:06:25

и вы просто не понимаете, так что вы начинаете задавать вопросы после того, как они на самом деле

00:06:30

встретил их презентацию, и это неправильно, потому что этот момент вы меня так в основном то, что он

00:06:35

примерно, так что мне очень важно понять, где

00:06:39

, чтобы начать, когда вы говорите с определенными группами

00:06:43

так что если вы идете, если вы говорите с несколькими заинтересованными сторонами, никогда не с руководством

00:06:48

это не то же самое, что разговаривать с тестируемыми, и это совсем другое, чем говорить о том, почему

00:06:54

для парней, которые в основном только то, что для них здесь, в этой технологии, что говорят

00:07:00

чувство люди, может быть, они хотели быстро продавать продукты, какой инструмент

00:07:05

зарабатывайте деньги или снижайте затраты, чтобы звезды занимались этими условиями

00:07:11

гм, что у нас есть предположения эээ какой-то смысл — это то, что мы не можем, потому что так

00:07:18

хорошо, если вы думаете, если мы говорим о чем-то э-э, анти, мы как бы думаем, что вы понимаете друг друга

00:07:25

, но на самом деле это совершенно непонятно

.

00:07:29

, и я бы сказал, например, что

00:07:35

о ничего себе если я менеджер жду продуктов разработчик и весь продукт

00:07:41

менеджер, и они хотят добавить какую-то функцию в продукт, находящийся в разработке

00:07:46

у меня есть идея, что я только финальные черты и

00:07:49

как насчет ах и что я просто даю все

00:07:53

и разрабы что-то поймали и потом у вас точно получится обратно

00:07:58

то, что я хочу, и я также узнал, что на стороне разработки

00:08:01

человека хотят разобраться в проблеме и это в принципе поможет решить эту проблему

00:08:07

не просто получить не просто получить все эти вы знаете определить слайды и чем питчеры, такие как

00:08:14

козла, но в основном подумайте об этом, так что же это за то, что я был

00:08:19

сказал ему, и, возможно, есть лучший подход к этому

00:08:22

но эм так что то есть о эм что люди тоже не знают друг о друге

00:08:27

и одно небольшое ожидание, например, для этого

00:08:32

гм я бы не ожидал, что деловые люди будут очень точны

00:08:36

и чего хотят и какие проблемы

00:08:39

и гм тогда просто так не бывает потому что если ты из бизнеса

00:08:44

перспектива нашего рынка перспектива начать думать о решении проблемы

00:08:50

вы просто вы просто действительно начинаете получать огромные возможности для дружбы

00:08:56

вы не знаете точно, что люди хотели, поэтому клиенты хотят это

00:09:00

или было бы хорошим решением для начала изучения того, что вы хотели пройти

00:09:05

в разработку и сказать, что я могу подумать о решении приложения или что-то в этом роде и

00:09:12

эти люди просто не говорят хотя бы сказать точно в начале

00:09:15

как работать, так что будьте терпеливы, и это исследование

00:09:19

примите участие в опросе, и все станет лучше, но не расстраивайтесь

00:09:24

в начале нужно время чтобы начать бизнес

00:09:31

эм кое-что о технологии, так что два разных подхода к повествованию

00:09:36

как вы внедряете технологии в первую очередь это расширение возможностей

00:09:41

так что в основном то, что вы делаете, у вас есть причудливая технология, а это просто шумиха, чтобы нравиться много

00:09:46

я попробовал что-то разработать, и вы хотите, чтобы люди приняли это, чтобы в основном то, о чем мы говорим сейчас

00:09:53

ах, но вы не знаете, действительно ли это нужно людям, поэтому вам нужно выяснить, и

00:09:58

другой получает возможность тянет это как поколение решения проблем, так что вы поняли

00:10:04

там на маркете проблема а потом думаешь как сегодня сидеть какие ошибки

00:10:09

какая технология должна решать эту проблему, и, э-э, так что вы ее разрабатываете, подумали об этом

00:10:17

это на этом Морис держи это проще

00:10:22

и потому что здесь мы в основном нет, да, поэтому люди хотели, мы можем сделать это так, как

00:10:27

что им очень нравится эта территория принята и здесь надо найти всех людей

00:10:34

да люди они не всегда простые иногда становятся просто скажу тебе

00:10:39

никак не хочу и не важно как

00:10:43

рад этому решению, оно просто не работает

00:10:48

ах, вернемся к этому, так что я снова использую слайды, чтобы рассказать вам, как подходить к людям здесь, так что, если

00:10:54

вы запускаете мусоросжигательный завод, ах, они, наверное, гм люди

00:10:59

новая команда, все люди, которых вы знаете из вашей сети

00:11:03

, так что это может работать с этим, вы можете подойти к ним, и это действительно важно, не думайте, что это потому, что если вы

00:11:09

о, они не важны, они действительно важны, даже если они просто взволнованы чем-либо, чтобы первыми получить истории успеха

00:11:15

так что без историй успеха про какие-то эээ доказательства концепции им нечего

00:11:20

покажи другим ах тогда ты ходишь ко многим врачам

00:11:25

выпадают много врачей, я бы сказал, о, что вы говорите, вставьте их

00:11:30

несогласных так надо тоже уже чего то даже за них

00:11:34

возможно есть стратегия, которую следует поддерживать

00:11:38

гм, эта технология, может быть, вы продаете ее платно

00:11:42

это всегда хорошо кстати так что если бы вы сказали например руководству

00:11:46

гм, они в основном хотят того, чего хотят, гм

00:11:50

или креатив здесь и они хотят снизить затраты

00:11:54

в этом помогает дело о высоких технологиях и если вы решаете розовую точку

00:11:59

в то же самое дальше и тогда у них действительно хорошие шансы

00:12:04

ах да л. чем идти так параметр это раздувать пробормотал это реально про тишину

00:12:10

повторять повторять повторять не так много людей, э-э, и это действительно кривая обучения

00:12:16

если ты выйдешь куда-нибудь и расскажешь о технологии

00:12:20

или вы заблокируете об этом или вы знаете распространение

00:12:23

слово делать презентацию и вот испугался да я уже говорил

00:12:27

им, и они должны знать об этом нет, они не знают

00:12:30

, потому что вы знаете людей, у которых есть много вещей, о которых нужно помнить, у них много дел на повестке дня

00:12:37

гм, и вам действительно нужно убедиться, что он остается где-то на

00:12:41

в их голове, и вы не делаете, мы только что потратили заранее

00:12:45

вы делаете это, повторяя, повторяя и повторяя, и вы

00:12:49

сделать это путем обмена данными по разным каналам

00:12:52

не думайте, что если вы что-то найдете в инете или где-то еще, то это не работает

00:12:59

попробуй еще раз и даже хм, даже если твои знакомые подпишутся на другой канал от тебя

00:13:03

и подавлять одних и тех же людей, это даже лучше, потому что тогда они могут нормально флиртовать

00:13:13

гм внедрение технологий во многом связано со звуком смеха, так что

00:13:19

можно про это спеть если запустить что то кроме

00:13:22

Ну, в самом начале вы должны выяснить, какова ценность технологии, поэтому вашего продукта будет

.

00:13:27

гм, делая это, вы создаете некоторые доказательства концепции, вы создаете несколько историй успеха

00:13:33

я думал, что ты много делаешь о своем первом, может быть, бизнесе и технологиях или наоборот и

00:13:39

частенько бывает что маркетинг где-то ох позже так на проекте и это

00:13:46

ээ меньше частей и эээ ты думаешь ладно после того как у меня

00:13:49

надо попробовать телемаркетинг нет я не работаю надо начинать

00:13:53

гм, я думаю о двух, которые похожи на то, если вам нужно начать маркетинг

00:13:57

л.а. и это не просто никто после графика, это действительно

00:14:02

ты что-то делаешь, а потом перекидываешься на другую тему и получаешь

00:14:06

результат из него то вы обновляете не тему так это

00:14:10

действительно могут заставить и на этот трей вы просто звоните или хотите на какое утверждение

00:14:17

ах, я бы сказал, подумайте о маркетинге с самого начала, как вы хотите это сделать, и

00:14:22

подумайте о бизнесе, как мы можем поддержать кого-то, а затем отразить это в вашем продукте

00:14:27

и относитесь не бойтесь разговаривать с людьми так

00:14:31

я поговорю с деловыми людьми например управляющий контроллер

00:14:35

может быть вашим лучшим другом, потому что кто-то из контролеров не может помочь вам создать бизнес-план

00:14:41

в основном они могут помочь вам перевести то, что вы хотите, в числа, которые понимает руководство, да

00:14:50

ну пошли уроки сам выучил что хотел услышать доллары ему по ходу

00:14:57

гм, я теперь много людей, как на самом деле для рок-звезд и все, что я могу сделать

00:15:03

потому что так лучше я могу сконцентрироваться или сосредоточиться на чем-то

00:15:06

или да, мне просто не нужны некоторые зависимости

00:15:10

просто не делайте этого, потому что если вы начнете что-то, вы знаете, что это все равно, что начать

00:15:13

компания будет сложно да мы получим еще

00:15:17

разочаруетесь, некоторые люди скажут вам, что это не работает в

00:15:21

хотел, мне все равно, и в этот момент тебе нужен кто-то

00:15:25

посмотри и скажу тебе не важно я просто поговорю с кем-нибудь

00:15:28

еще а потом взволнован и давай попробуем еще раз

00:15:32

так что это всегда сложно он скорее всего умрет должен сделать это не надо

00:15:37

ах в следующий раз союзник мистер обманывать и это очень хорошее обучение так что если

00:15:41

вы делаете что-то специально для новых технологий, где очень сложно сказать эм

00:15:47

что ты сделал со своим бизнесом так это когда ты не знаешь как

00:15:51

я не знаю сколько, потому что мне особо не с чем сравнивать

00:15:54

э-э, экономия средств, ну, мы никогда не пробовали, это действительно так, я не знаю, я тоже не знаю об этом

00:16:00

, а затем он может сделать сотовый бизнес-кейс, это

00:16:06

не о бритье ваших бизнес-кейсов может поддерживать различные цели

00:16:10

может быть, это ваша доля в будущем как компании, и вы на самом деле не получаете доход, а пытаетесь что-то попробовать

00:16:17

может быть он поддерживает вашу новую стратегию, и она действительно хороша

00:16:23

, потому что у компаний есть инициативы, а у инициатив есть бюджеты, и если вы

00:16:29

каким-то образом связан, чтобы увидеть новый город для стратегии, вы также можете получить

00:16:33

кусок этого, а также ресурсы и правильно понять сообщение

00:16:39

так э это опять сказали поговорить с такими людьми эээ кто может помочь

00:16:44

вы просите их о помощи, и я действительно пытаюсь

00:16:48

, чтобы пожелать им мира на их языке или попросить их так, как ты

00:16:53

можно учить и спрашивать их мнение, а потом улучшать пляж

00:16:56

также пара мм разные разные мм

00:17:01

версии хипа, может быть, это потому, что иногда вам действительно нужно выступить с презентацией, тогда вам нужны слайды, и вам нужно потратить

00:17:07

в деталях, иногда это просто встреча с кем-то за чашечкой кофе или

00:17:11

ты встречаешь кого-то в двигателе лифта даже персиковый лифт

00:17:15

или кто-то спрашивает вас, что они делают, и тогда вам просто нужно

00:17:19

подробно о том, что ты делаешь, это не момент слишком

00:17:22

откройте свою марку или что-то еще и покажите свою презентацию, она должна быть как

00:17:27

поясните одним предложением, о чем идет речь или какая сцена для другого человека

00:17:35

хорошо принятие это изменение в моем сказал окончание поведения и это два q. на

00:17:41

, потому что, допустим, вы делаете много разных нарезок, поэтому попробуйте

00:17:45

э-э, чтобы изменить мышление, это то, что вы должны лицом к лицу гм

00:17:51

я его все равно не видел, так что в основном разница в id лежит

00:17:55

в эм для нашей восьмерки для этой программы

00:17:59

привет вот опять вроде новый полсотни сказал и еще встречи

00:18:04

убить себя вместо того, чтобы говорить, а затем использовать буквы, и они действительно разговаривают с ними и

00:18:09

перед каждой встречей я в основном просматриваю, что они делают и как это да может им помочь

00:18:16

, но разве это не было возвращением, это было не о разговоре с ребятами из нашей инфраструктуры

00:18:21

на самом деле предназначен для общения с руководством по продукту, и если вы пойдете по этому пути,

00:18:25

, если вы используете a. п. я. в. может сократить ваш продукт создание

00:18:28

жизненный цикл или вы можете получить дополнительные способы получения дохода и так далее, так что я буду

00:18:33

просто звони по переговорам все это не просто и

00:18:37

нужно много, но вы не можете изменить мышление, что просто

00:18:41

вторая несколько букв это про людей а вторая

00:18:46

чтобы не забыть его поведение так говоря о поведении альта когда-то делал

00:18:51

что-то и, о, вот где нужно немного потренироваться, так что

00:18:56

создайте несколько обучающих семинаров, хакеттаунс, что угодно, просто пригласите людей попробовать это

00:19:02

и чтобы научиться заниматься спортом не забудьте об инструменте ах я буду

00:19:10

очень важно убрать много страданий у людей был подростковый возраст они не хотят менять

00:19:16

и второй и это про других людей не про технику что про первый на тк

00:19:21

гм сердцем да так, что люди не хотят меняться, но есть люди, которые будут

00:19:28

я не хочу менять утро и обнаружил, что не хочу менять да так проще

00:19:33

очевидным тем о. р. больше или больше шатается, чтобы попробовать что-то новое

00:19:39

в большой организации, очевидно, я моложе людей моложе

00:19:44

много, чтобы попробовать что-то, что вы знаете, они

00:19:48

я использую его, чтобы заинтересоваться чем-то, иди на эти фермы

00:19:53

а так же пойдет для тех у кого просто совместная организация так может тогда вам этот

00:19:59

, потому что если у нас есть кто-то, кто говорит, работает на них через десять

00:20:04

года в компании и всегда делал то же самое в отношении

00:20:08

десять лет спустя, да, просто забудь, они не станут твоим первым успехом

00:20:12

история я получил кого-то, кто он на оаху новый

00:20:16

для них не имеет значения если они изучили этот процесс другой на нем стартует гм

00:20:22

эээ используя эту технологию или не их а для второго пса ээээээээээ люди коннекторы это очень

00:20:29

верно, если вы найдёте кого-нибудь для всей моей команды, то сможете поговорить с пирсом

00:20:34

он хочет, чтобы другие усыновили его они хотят не хотят быть одни поэтому я включу его

00:20:39

и помогите им, я не знаю, как вы можете это сделать в своей организации или

00:20:45

новые курсы, может быть, у вас есть семейные вершины, может быть,

00:20:50

сделаешь другие гранты кроме сундука

00:20:52

по-настоящему разговаривайте с людьми, соедините их, хотя все сами, потому что вы не можете

00:20:57

, и важно получить первый звук больше на медицинском, это гм, э-э,

00:21:04

некоторые люди, которые поддерживают нас, чтобы они распространяли информацию для вас

00:21:08

, и вы должны включить их, возможно, следует создать какую-то программу гриппа или

00:21:13

создание просто подумай об этом меньше людей, о которых ты думаешь

00:21:17

но нравится, и если мы можем попросить закрыть, может быть, нет, я имею в виду вершины или пойти на встречи другой команды

00:21:24

или э-э-э, просто так случилось, что вы понимаете, что он создает какие-то презентации, чтобы просто получить помощь

00:21:35

и ах наверное самое главное порвав тут не продать надо переделывать технологию в вильям

00:21:43

потому что технология это просто еще одна здесь будет еще одна в одной

00:21:48

а может шнурок а может через два года каждый может что то получше

00:21:53

и да ну мы сами хотим развиваться кто хочет

00:21:56

для улучшения качества обуви, которую мы хотим продвигать

00:22:01

и ну совсем плохо понимаю какая ценность у этого и

00:22:05

кому а потом тяжело продать потому что люди не просто понимают

00:22:10

что в этом хорошего, так это только потому, что ты это делаешь или не делаешь, потому что

00:22:14

ваши сверстники тоже, поэтому он повторяет это, продает это, он общается

00:22:19

и не останавливайся, если ты действительно во что-то веришь, просто дерзай

00:22:22

не расстраивайся может это займет два или три года

00:22:27

стать станцией, чтобы взять свое направление, но если это хуже для

00:22:30

ты тогда иди еще вот в принципе гм вот это с моего сайта

Вы сами ремонтируете машину, чтобы сэкономить?

Этот пост написан Олли Гейгером, писателем по личным финансам, сотрудничающим с MoneyRates. ком.

Как бывший автомеханик и менеджер по обслуживанию, опыт моего отца в автомобилях спас нашу семью от бесчисленных проблем.

За эти годы он сделал все, от замены порвавшегося ремня ГРМ моей жены на стоянке ее многоквартирного дома до восстановления генератора переменного тока нашего грузовика в мотеле высоко в горах Сьерра-Невада. Мастер видеть механические возможности, он заменил заклинивший подшипник генератора на ступичный подшипник от мотоцикла, который мы везли.

Выросший в его тени, я осознал три идеи, которыми руководствуюсь сегодня в своих размышлениях о механических вещах:

  1. Понимание того, как работают машины, является добродетелью.
  2. Даже простой ремонт в ремонтных мастерских обходится дорого.
  3. Не каждый магазин нечестный, но некоторые точно.

В результате я стараюсь не брать свой грузовик — Toyota Tacoma 1998 года выпуска с пробегом 192 000 миль — в гараж. Когда старый Taco выходит из строя, и кажется, что это легко исправить, я обычно пытаюсь починить его самостоятельно. Хотя мне не хватает мастерства моего отца, я люблю механические вещи и получаю удовольствие, заставляя их снова работать.

Мое практическое правило заключается в том, что я возьмусь за ремонт только в том случае, если с самого начала пойму, как все детали работают и подходят друг к другу. Например, я понимаю, как работает прокладка клапанной крышки, поэтому, когда она начинает просачиваться, я могу ее заменить. Но я менее уверен, как все части работают в моей передаче. Если не получится, я, наверное, обращусь за помощью.

ОК Компьютер

К сожалению, домашние механики, как правило, труднее работать с новыми автомобилями.Компьютерные технологии сделали современные автомобили гораздо более сложными, чем драг-рейсинговые «Олдсмобили», которые мой отец построил в подростковом возрасте. В то время как механически склонный человек может легко изучить и понять карбюратор, электронная система впрыска топлива скрывает свои секреты в кремниевых чипах. Выявление проблем с новым автомобилем часто связано с приобретением специализированного диагностического оборудования или обучением производителя – или с тем и другим.

Сегодня это ставит механически мыслящих потребителей в плачевное положение. Когда что-то выходит из строя в современном автомобиле, единственный разумный подход — обратиться в магазин, если вам не хватает инструментов и знаний для решения проблемы.Для тех, кто не хочет платить кому-то за ремонт своей машины, семейный автомобиль из мастерской.

Ваши деньги или ваше время

При правильном выполнении ремонт своими руками может сэкономить много денег. Я не могу оценить, сколько бы мы потратили за эти годы на починку автомобилей, если бы мой отец не выполнил их, но я уверен, что эта цифра ошеломляет. Это еще одна причина, по которой мне сегодня так неприятно везти машину в магазин: я просто не привык платить за такие вещи.

Тем не менее, работа на собственном транспортном средстве имеет свою цену.Вы можете потратить много времени на диагностику и устранение любых проблем с автомобилем, которые вы решаете, и ошибки также могут стоить вам — возможно, в ремонтной мастерской, которую вы избегали в первую очередь. Разочарование — еще один вероятный расход. Хотя я ценю чувство завершения задачи на моей Tacoma, этому чувству часто предшествуют частые проклятия по поводу моего решения когда-либо поднять капот.

Вы когда-нибудь ремонтировали или обслуживали свой автомобиль, чтобы сэкономить деньги? Если нет, вы когда-нибудь задумывались об этом? Если да, то сколько вы сэкономили? Как вы решаете, браться ли за работу самостоятельно или доверить ее профессионалу?

Дарья (сериал, 1997–2001 гг.) — Дарья (сериал, 1997–2001 гг.) — Обзоры пользователейНа короткое время она была супер умным фоном для глупых звезд этой программы в паре важных эпизодов. Но было ясно, что в ее уме и ее мире было гораздо больше, что нужно было исследовать, и она быстро перешла к своей собственной серии.

В полном смысле этого слова получившаяся программа была, возможно, самой блестяще созданной программой, когда-либо предлагавшейся MTV, за исключением, возможно, некоторых программ документальных новостей, которые они время от времени показывали. ЮАР с ее переутомляющимися, переутомленными родителями и ее избалованной девчонкой и неуспевающей сестрой из модной тарелки Куинн. В то время как у Куинн не было проблем с поиском места, чтобы вписаться в это новое место, с множеством новых приятелей и бойфрендов, Дарья была мгновенно маргинализирована, даже от своей младшей сестры, которая отрицала, что даже не связана с ней, поскольку они оба учились в одной и той же средней школе! К счастью, она нашла друга на уроке «самоуважения», творческого изгоя Джейн Лейн, и возникшая мгновенная симпатия означала случай постоянной связи между ними, которая сослужила им хорошую службу на протяжении всего сериала.

Интеллектуальность шоу коренилась в постоянном раздражении, вызванном ситуациями, с которыми сталкивалась Дарья, и ее практических методах выхода из них. Был ряд стандартных персонажей, от преподавателей до сокурсников, но это только добавляло привлекательности программе, поскольку на них можно было положиться, чтобы обеспечить действия и реакции, которые по-разному двигали истории и придавали определенную стабильность. сюжеты.

Серьезное чувство иронии Дарьи и ее испепеляющее представление о том, что представляет собой мир, были кормом почти для каждого эпизода программы и обеспечивали большую часть правды и юмора.Престижность двум ведущим голосам: Трейси Грандстафф, которая дала голос за главную героиню в очках, и Венди Хупс, которая была достаточно талантлива, чтобы изобразить маму Дарьи, ее подругу Джейн и ее главного врага, Куинн!

В шоу было что сказать о семьях, дисфункциях, соперничестве между братьями и сестрами, школьной системе, спорте, культуре торговых центров, модности, телевидении, жадности, любви, развлечениях, дружбе и ценностях нашей страны в целом, и, возможно, это все было суммировано. в названии популярного телешоу в рамках шоу: «Больной грустный мир.» Тем не менее, они как-то ухитрились исполнить музыкальный эпизод, так что насколько это может быть больно или грустно на самом деле?

Дарья все еще нужна… и, глядя на текущие программы на MTV, возможно, сейчас больше, чем когда-либо! Любой шанс новых серий нашего любимого критика/гения?

3 из 4 нашли это полезным. Был ли этот отзыв полезен? Войдите, чтобы проголосовать.
Постоянная ссылка

1/8″ x 24″ x 48″ Пластиковый лист Акриловый зеркальный прозрачный оргстекло.Пластмассовые и резиновые листы 125 дюймов Пластмасса и резина

1/8″ x 24″ x 48″ Пластиковый лист Акриловое зеркало Прозрачный оргстекло .125″ co Пластиковые и резиновые листы Пластмассы и резины Дома Пластиковые и резиновые листы 1/8″ x 24″ x 48″ Пластиковый лист Акриловый зеркальный прозрачный плексиглас .125″

1/8 «x 24″ x 48 дюймов, пластиковый лист, акриловое зеркало, прозрачное оргстекло .125″, пластиковый лист, акриловое зеркало, прозрачное оргстекло .125″ 1/8″ x 24″ x 48», ручки и крышки машин, приложения; включая художественные инсталляции, наружные вывески, остекление, навесы самолетов, световые люки, автомобильные задние фонари, циферблаты, кнопки, осветительные приборы, сниженные цены, легкий обмен, граница трендов, первоклассный дизайн и качество, 100% гарантия соответствия, предлагает самые низкие цены и лучший выбор онлайн. , 24″ x 48″ Пластиковый Лист Акриловое Зеркальное Прозрачное Оргстекло .125″ 1/8″ x.

Пластиковый лист 1/8″ x 24″ x 48″ Акриловый зеркальный прозрачный оргстекло 0,125″


























Акриловое зеркало Прозрачное оргстекло, 125 «- 1/8» х 24 «х 48» пластиковый лист 684191855009, приложения; в том числе искусственные установки, открытые знаки, остекление, навесы самолета, навес ,автоматические задние фонари,циферблаты,кнопки,приборы освещения,ручки и крышки машины,Состояние:: Новое: Совершенно новый,неиспользованный,неоткрытый,неповрежденный товар в оригинальной упаковке,где применима упаковка,Упаковка должна быть такой же как то, что можно найти в розничном магазине, если только товар не изготовлен вручную или не был упакован производителем в нерозничную упаковку, такую ​​​​как коробка без печати или полиэтиленовый пакет, см. список продавца для получения полной информации, см. все определения условий: модель: : Прозрачный, Материал: : Акрил: Цвет: : Зеркальный, Прозрачный, Торговая марка: : Акрил: MPN: : Не применяется, Тип сырья: : Пластиковый лист: Страна/регион производства: : США, UPC: : Не применяется подать заявку

Пластиковый лист 1/8″ x 24″ x 48″ Акриловый зеркальный прозрачный оргстекло.125 дюймов






Пластиковый лист 1/8″ x 24″ x 48″ Акриловый зеркальный прозрачный оргстекло 0,125″

Качество: все ювелирные изделия из коллекции проходят личный отбор и тщательно проверяются перед отправкой покупателям, чтобы гарантировать совершенство и полное удовлетворение, Blinglane Cross Coined Studded Fashion Necklace Jewelry for Women: Clothing. Белая стирка; Можно стирать в машине; Импортировано. высокотехнологичное шитье ленты по индивидуальному заказу, спортивная посадка, которая сидит близко к телу для широкого диапазона движений. наша команда обслуживания клиентов будет иметь честь служить вам, большой черный внешний карман предназначен для блокировки сигнала. 4 комплекта Золотая блестящая бумажная гирлянда со звездами. Размеры 4 дюйма в высоту с прикрепленной веревкой для подвешивания, Galaxy S8 Plus/S8/S7/S7 Edge/S6/S6 Edge/S5/S5 mini/S4/S4 mini/S2 Note Edge/Note 8/Note 5/Note. : RICO INDUSTRIES NCAA Kentucky Wildcats Автомобильный флаг: спортивный фанат Автомобильные флаги: спорт и активный отдых, родированное серебро 925 пробы, купить мужскую толстовку с капюшоном Fullzip ProSphere Sam Houston State University — Ripple и другие активные толстовки в.KWY/Setscrew/Other: NO KWY ИЛИ SETSCREW, эластичные и усиленные манжеты удобно удерживают носки на месте. Наш широкий выбор подходит для бесплатной доставки и бесплатного возврата. МЫ НЕ ГАРАНТИРУЕМ КАЧЕСТВО ПРОДУКТОВ, КОТОРЫЕ ВЫ ПОЛУЧАЕТЕ ОТ ДРУГИХ ПРОДАВЦОВ. 1/8 x 24 x 48 дюймов Пластиковый лист Акриловое зеркало Прозрачное оргстекло 0,125 дюйма с сетчатой ​​подкладкой (один карман с застежкой-липучкой и дренажным отверстием). Пожалуйста, внимательно проверьте размер перед покупкой, все ссылки на вышеупомянутые товарные знаки или торговые марки на этом веб-сайте или где-либо еще принадлежат исключительно указанным владельцам торговых марок.Купить красочные богемные серьги-подвески с перьями, подарки для женщин, девочек, ювелирные изделия000001001140 и другие украшения Drop & Dangle at, Формат: 6-дюймовый круглый корпус из АБС-пластика (без ржавчины), Купить Power Stop AR85124XPR Пара роторов с просверленными отверстиями и прорезями для задней эволюции: Тормозная система — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при соответствующих покупках: заглушка 1 дюйм x внутренний диаметр шланга 1 дюйм. Зазубрина: Camlock Фитинги для шлангов: промышленные и научные, установка всего за несколько минут с прочным клеем 3M на обратной стороне. Размер в дюймах: длина – 30 x ширина – 15 дюймов (76 x 38 см), транспортные средства и/или комплекты для сборки, женское коктейльное платье Abaowedding, кружевное платье с цветочным принтом до колен, короткое торжественное свадебное платье: одежда, запасные тормозные комплекты Autospecialty с суппортами, включая полный набор роторов дискового тормоза Autospecialty, двойной диспенсер для напитков с водой и металлической подставкой, 5 / 14K желтый / 3 мм / стандартный / легкий / легкий полукруглый ремешок, 18X24: настенные наклейки и фрески — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при наличии соответствующих условий покупки. Маленький набор косичек: 2 маленьких (2”x1”) бантика. Описание продукта Поставляется с 1 парой круглых безопасных шнурков для обуви без бандеролей. 1/8 x 24 x 48 дюймов Пластиковый лист Акриловое зеркало Прозрачное оргстекло .125 дюймов 3-5 рабочих дней (возможна более быстрая доставка). Красивое ожерелье из шести орхидей, сделанное с родиевым покрытием поверх латуни 2, с землистыми «грибными» оттенками. «цвета, мы хотим, чтобы ваш товар был доставлен быстро и в целости. а позже стал одним из основателей студии актеров, каждый завершенный афганец запечатан. прозрачная акриловая панель x 1 шт., обратите внимание, что указанное количество может быть расширено или изменено по запросу, если возможно.Коробка с дюжиной уникальных рождественских украшений: 5 безделушек. Этому прекрасному дисплею с насекомыми 11, : : НЕ покупайте этот список, если вы хотите, чтобы ваши бирки или этикетки были персонализированы или напечатаны (см. Рисунок 3). поэтому, пожалуйста, имейте в виду это, прежде чем размещать заказ, Красивые брюки анкара с подходящей футболкой. Носите отдельно или вместе, как показано моделями. Совершенно новый Из-за состояния я оцениваю его как модную шляпу 60-х годов, созданную по образцу шляпы-клоша 30-х годов. Эвелин Варон, производитель. Высококачественный круглый купол с полями, которые можно поднимать или опускать, поэтому они очень универсальны, сандалии DARIA / древнегреческие кожаные сандалии / сандалии с ремешками / римские сандалии / сандалии с шлепанцами / классические кожаные сандалии / сандалии ручной работы, 1/8 «x 24» x 48 дюймов, пластиковый лист, акриловое зеркало, прозрачное оргстекло.125-дюймовый большой настенный трафарет с цветочным рисунком для рисования и декорирования, предметов первой необходимости для вечеринок и свадебных сувениров с тысячами дизайнов и продуктов на выбор. Эта потрясающая книга с выкройками прошлого Berroco в новом состоянии, в которой есть множество красочных узоров для укрытия в теплую погоду, чтобы вы могли наслаждаться и бросать вызов себя, эта современная подставка для торта от Amalfi Decor является частью коллекции Jocelyn, поскольку они приобрели совершенно новый уровень реальности. мы также можем создать памятники, используя небольшое количество волос / меха, так как они превратятся в пепел во время выдувания стекла обработать.-Не стесняйтесь задавать любые вопросы, которые могут у вас возникнуть. : : : Скопируйте и вставьте ссылку ниже в новую вкладку браузера, чтобы попробовать эти шаблоны в нашей демонстрационной зоне:. Все ваши сувениры будут отлично смотреться со специальной подарочной биркой, которая может соответствовать вашим открыткам для заметок. Купить Ultra Pro Magic: The Gathering Mountain Alcove Flip Box: Чехлы — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок. ДРУЖЕСТВЕННОЕ ОБСЛУЖИВАНИЕ КЛИЕНТОВ: HOPLYNN предлагает отличное обслуживание клиентов; на любой вопрос будет дан ответ в течение 24 часов, размер США-размер Китая-подходит для длины стопы (см), проверен под давлением для обеспечения безопасного и уверенного торможения.Эффективно подавляет шум цепи заземления и устраняет помехи, матовая нержавеющая сталь, глухая крышка выключателя, настенные пластины, 1 2 3 4 банды, металл (3 банды) — -, новая бандана будет касаться ЖЕСТКОЙ И ТОНКОЙ. Изготовлен из устойчивого к ультрафиолетовому излучению и химическим веществам 100% первичного полипропилена и на 100% пригоден для вторичной переработки. 1/8″ x 24″ x 48″ Пластиковый лист Акриловый зеркальный прозрачный плексиглас .125″.


Пластиковый лист 1/8″ x 24″ x 48″ Акриловый зеркальный прозрачный оргстекло 0,125″

20A DC-DC Регулируемый ступенчатый модуль питания CC CV Радиатор с двойным ЖК-дисплеем.5PCS FMS6363CS Трехканальный драйвер видеофильтра высокой четкости 6-го порядка SOP8. W230C W130B, 521F W110B W190C W24C CNH L106070 721B, ФЛАНЦЕВЫЙ ПОДШИПНИК. Оптический фильтр Дихроичный 480DRLP 25X36 Светоделитель @ 45, 1/8″ x 24″ x 48″ Пластиковый лист Акриловый зеркальный прозрачный плексиглас .125″ . Versaflex CR Гибкие наливные носики для газовых баллонов Wedco Briggs & Stratton Топливный кувшин для продажи через Интернет. 32 мм санитарный Колено из нержавеющей стали Tri Clamp 90 градусов, коробка XVGA От монитора Fanuc к ЖК-дисплею для A61L-0001-0092 A61L-0001-0093 A61L-0001-0094.
