Металлическая лестница на второй этаж своими руками: фото, чертеж

Межэтажные лестницы изготавливают в основном из дерева, бетона и металла. Технологические свойства, которыми обладает металл, дают возможность изготовить лестницу любой конструкции, при этом надежную, эстетически привлекательную и нетяжеловесную.

Строительство простой одномаршевой металлической лестницы на второй этаж – задача посильная при наличии навыков в таком деле, как сварка металла. Сложнее сделать двухмаршевую конструкцию с площадкой, но ведь не боги горшки обжигали?

Общие требования

Конструктивные особенности лестниц из металла, дерева или бетона ничем не отличаются. Принципы проектирования и расчетов для межэтажных конструкций из различных материалов одинаковые, не отличаются и типовые требования к ним:

  • В частных домовладениях минимальная ширина лестницы должна составлять 900 мм.
  • Уклон одного лестничного марша должен быть постоянным. Оптимальные углы наклона показаны на схеме.
  • Оптимальная высота ступеней – 160-180 мм.
  • Минимально разрешенная глубина ступеней – 270 мм.
  • Ограждение должно выдерживать боковую нагрузку в 100 кг.
  • Максимально разрешенное расстояние между стойками ограждения – 150 мм (для семьи с детьми – 120 мм).

лестница

лестница

Типы металлических лестниц

По способу изготовления различают сварные и кованные лестницы.

Конструктивно металлические лестницы бывают:

Важно! Рассчитать и изготовить своими руками можно все названные типы металлической лестницы, однако наибольшую сложность будет представлять винтовой вариант как в отношении проектирования, так и изготовления элементов конструкции. Проектирование и строительство винтовой металлической лестницы целесообразно поручить профессионалам.

Различают маршевые металлические лестницы одно- и двухпролетные, прямые и с поворотом. При недостатке опыта лучше начинать с прямой одномаршевой конструкции.

лестница

лестница



Расчеты

В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.

Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.

В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.

лестница

лестница

Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина. Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.

Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.

Оборудование, инструменты и материалы

Для строительства межэтажной металлической конструкции нам потребуется:

  • Ручной инвертор с электродами для постоянного тока диаметром 3,2 мм и 1,6 мм.
    лестницалестница
  • Маска сварщика, защитные очки и рукавицы.
  • Болгарку с отрезными дисками 125х1,6 мм.
  • Шлифовальные диски диаметром 125 мм.
  • Дрель и сверла по металлу.
  • Устойчивый металлический стол.
  • Струбцина с высотой регулировки 0-800 мм.
  • Тиски.
  • Грунтовка,
  • Уайт-спирит.
  • Краска по металлу.
  • Рулетка и угольник.
  • Карандаш.

Важно! Количество необходимого материала мы определили. Обратите внимание, что листовая сталь для ступеней должна обладать противоскользящими свойствами, например, можно использовать прессованный решетчатый настил.

лестница

лестница

лестница

лестница

Изготовление металлической лестницы с двумя косоурами

Соблюдаем такую последовательность в работе:

  • Резка заготовок.
  • Изготовление кобылок (узлов для крепления ступеней).
  • Сварка опорных уголков.
  • Монтаж косоуров.
  • Приваривание ступеней и ограждения.
  • Шлифовка.
  • Грунтовка и покраска.

Сначала из уголков изготавливаем узлы для крепления ступеней (кобылки). Здесь важно не ошибиться, перекосы и неточности испортят лестницу. Кобылки должны быть одинаковыми и выполненными зеркально по отношению друг друга. Изготавливаем кобылки из стального уголка: вырезаем выборки, стыкуем уголки между собой. В итоге должны получиться Г-образные сварные узлы полками вниз и внутрь (полками вверх и внутрь сваривают кобылки для бетонных ступеней, а также для их декорирования керамической плиткой или керамогранитом). Для нашей конструкции потребуется 14 пар таких узлов – в каждой паре одна опора будет левой, вторая правой. Привариваем кронштейны для крепления ступени и поперечную перекладину между каждой парой уголков. Поперечную перекладину тоже делаем из уголка. Усилить прочность можно и с помощью небольших косынок, которые устанавливаются снизу ступени по направлении к каждому косоуру.

По ребру профильной квадратной трубы делаем разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с приваренными кобылками второй, и точно переносим разметку. Так мы получим четкую геометрию всех элементов.

лестница

лестница

Совет. Для металлической лестницы на второй этаж с шириной более 1200 мм целесообразно установить посредине конструкции третий косоур.

У нас ширина составляет 900 мм, и двух косоуров нам вполне достаточно. Привариваем кобылки ко второму косоуру. Проверяем их по уровню. Затем привариваем косоуры нижним концом к опорной платформе. В домах с бетонным основанием опорная платформа может быть установлена в бетоне. Верхний конец крепим к опорной стойке, которая закреплена к перекрытию между этажами стальными анкерами.  Еще раз проверяем кобылки по уровню.

Если металлическая лестница сделана в пристенном варианте, для придания конструкции дополнительной жесткости один косоур можно приварить к кронштейнам, закрепленным на стене.

Последний этап – приваривание ступеней к кобылкам. Можно также закрепить их болтами, их в этом случае надо обшивать деревом. Еще один вариант – установить деревянные ступени прямо на кобылки с помощью винтовых соединений.

Верхняя ступень устанавливается на минимальном расстоянии от стены. Необходимо, чтобы между стеной и ступенью проходил лист обоев – впереди отделочные работы. Ограждение приваривается сбоку металлической лестницы таким образом, чтобы не уменьшать ее ширину.

лестница

лестница

Все элементы конструкции в местах сварки шлифуются (швы, зазубрины, заусенцы), потом металлической щеткой сметаются частицы металла, металлическая лестница грунтуется (используем грунтовку по металлу) и окрашивается в выбранный цвет. Деревянные ступени устанавливаются после того, как краска высохнет.

Декорирование металлической лестницы на второй этаж, включая обшивку ступеней деревом, целесообразно проводить на этапе чистовых отделочных работ в доме.

При кажущейся простоте, работа по строительству межэтажной конструкции из металла требует внимательности и аккуратности. Качественно выполненные сварочные работы гарантируют длительный срок эксплуатации конструкции. Надолго сохранит металл всех элементов лестницы и антикоррозийное покрытие.

Построив прочный и надежный каркас, вы со временем сможете декорировать его деревом, керамической плиткой, деталями ограждения из нержавеющей стали и другими отделочными материалами по своему вкусу. И конструкция, которая на этапе строительства казалась громоздкой и непрезентабельной, приобретет замечательный внешний вид.

Главный аргумент в пользу строительства металлической лестницы на второй этаж своими руками – экономия очень значительных средств, которые пригодятся вам для проведения других работ в доме.

лестница

лестница

лестница

лестница

лестница

лестница

Металлическая лестница на второй этаж своими руками

Лестницу на второй этаж частного дома можно без особых проблем сделать и установить своими руками. Чаще всего ее изготавливают из металла. Такая конструкция отличается максимальной безопасностью и удобством в эксплуатации.

Требования к лестницам из металла

Уникальные технологические характеристики металлических изделий дают возможность производить лестничные конструкции почти любой конфигурации с различными размерами. Причем железные лестницы на второй этаж в доме вне зависимости от своей формы будут отличаться достаточной легковесностью и простотой изготовления. Вы без затруднений сделаете их своими руками, если имеете хотя бы минимальный опыт выполнения строительных мероприятий, умеете пользоваться сварочным агрегатом и работать с болгаркой.

Конструктивно лестничные сооружения из металла идентичны пролетам из бетона либо дерева. При возведении таких лестниц применяются одинаковые стандарты выполнения расчетов и проектирования. Вам нужно лишь грамотно составить чертеж, учитывая ряд требований, выдвигаемых к конструкциям, монтируемым своими руками в частном доме.

Требования к лестницам из металла
Требования к лестницам из металла

Лестничное сооружение из металла

Во-первых, металлическая лестница должна иметь ширину от 90 см. Во-вторых, высота ее ступеней выбирается в пределах 15–18 см. Глубина ступенек – около 35 см (можно немного меньше). Важное требование! Уклон конструкции, ведущей на второй этаж, обязан быть неизменным по всему лестничному маршу (угол наклона принимается на уровне 30–35°). Все чертежи железных лестниц, которые можно найти в интернете, отвечают описанным требованиям. Если вы сами создаете проект, вам также следует придерживаться их.

Кроме того, нужно учитывать и то, что дистанция между вертикальными ограждающими стойками лестничной конструкции берется не более 15 см. Это расстояние уменьшают до 12 см, когда в доме живут маленькие детки. Последнее обязательное требование к лестницам на второй этаж – они должны без проблем выдерживать нагрузку (боковую) в 100 и более килограммов.

Своими руками проще всего сделать лестницы из металла следующих видов:

  1. На одном косоуре. Такие конструкции предполагают установку швеллера либо двутавра и последующее крепление на него лестничных ступенек.
  2. На нескольких косоурах. В этом случае монтируются специальные опорные балки, которые выполняют функцию каркаса для конструкции.
  3. На больцах. Под больцами понимают особый тип болтов. Они используются для крепления лестничных ступенек к стеновой поверхности.
  4. Винтовые. Несущим элементом при установке этих конструкций является центральная мощная опора (столб).
  5. На тетивах. Такая металлическая лестница монтируется между опорными балками. Последние и называют тетивами.

Проектирование конструкций на второй этаж – схема и особенности

Как было сказано, чертежи лестницы нужного вам типа несложно найти в интернете. Если вы хотите получить прочное, простое и очень удобное изделие, советуем выбирать проекты с одномаршевыми прямыми лестницами. При наличии богатого опыта строительства можете попробовать сделать своими руками более сложные конструкции – с пролетами и несколькими поворотами.

Проектирование конструкций на второй этаж – схема и особенностиПроектирование конструкций на второй этаж – схема и особенности

Проект одномаршевой прямой лестницы

Мы опишем, как изготовить прямую лестницу с одним маршем. Проектируют ее так:

  1. Замеряем расстояния между «чистым» полом второго и первого этажей (получаем высоту марша).
  2. Определяем дистанцию между началом и концом проектируемой лестничной конструкции – замеры ведутся по уровню пола («чистого») на первом этаже (получаем длину марша).
  3. Полученные значения (допустим, они равняются 250 и 400 см соответственно) позволяют нам вычислить длину лестницы. Ее находим по теореме о катетах и гипотенузе прямоугольного треугольника. В нашем случае катеты имеют значения 250 и 400 см. Складываем их, из полученной суммы извлекаем корень и получаем показатель 472 см. Это и есть протяженность конструкции, которую мы хотим изготовить своими руками.
  4. Теперь высчитываем число ступенек, помня о рекомендуемой высоте. Для конструкции длиной 4,7 м их получится 14–15. Глубина ступеней у нас выходит 28,6 см (разделили 400 см на 14), что соответствует требованиям. Размер ступенек нужно будет дополнительно увеличить на 3–4 см. Эти сантиметры уйдут на организацию «свеса» – небольшого участка верхней ступени, которая будет нависать над нижней.

Нехитрые расчеты дали нам возможность получить ключевые геометрические параметры лестницы на второй этаж. Теперь ее можно сделать своими руками, не беспокоясь о том, что конструкция получится неправильной и не соответствующей стандартам эксплуатационной безопасности.

Изготавливаем лестницу с двумя косоурами – технология для домашних умельцев

Косоуры мы будем делать из квадратной профильной трубы, опоры для ступенек – из металлических уголков, а подступенки и непосредственно ступеньки – из стали в листах толщиной 4 мм (впоследствии их желательно обшить натуральной древесиной). Весь процесс возведения конструкции производится в несколько последовательных этапов:

  1. Нарезаем по требуемым параметрам железные заготовки.
  2. Делаем узлы для фиксации ступенек (их называют кобылками).
  3. Свариваем уголки.
  4. Устанавливаем косоуры.
  5. Крепим к каркасу ступеньки, а затем и ограждение.
  6. Доводим конструкцию до нормального вида – шлифуем, грунтуем, окрашиваем.
Изготавливаем лестницу с двумя косоурами – технология для домашних умельцевИзготавливаем лестницу с двумя косоурами – технология для домашних умельцев

Возведения конструкции на металлическом каркасе

На первой стадии работ важно грамотно сделать кобылки. Их изготавливают своими руками очень аккуратно, одинаковыми по размеру, без перекосов и неточностей из металлических уголков. Схема выполнения работ простая: вырезаете выборки из уголка; стыкуете элементы друг с другом; получаете сварные Г-образные элементы, в которых полки должны «смотреть» внутрь и вниз. Для лестницы с 14 ступенями нужно сделать 14 пар кобылок.

Между ними следует установить кронштейны, к которым будут фиксироваться ступени, а также перекладину (поперечную). Последнюю изготавливают также из стального уголка. При необходимости можно добавочно «упрочнить» конструкцию, смонтировав по направлению к косоурам снизу ступеньки небольшие «косынки». После этого производим разметку квадратной трубы (по ее ребру) и крепим (используем сварку) к косоуру кобылки. Затем приставляем второй косоур к первому и «копируем» разметку. За счет этого все элементы лестницы на второй этаж, которую вы решили сделать, будут иметь по-настоящему четкую геометрию.

Нам осталось только сварить второй косоур с кобылками и обязательно проверить получившуюся конструкцию по уровню. Следующий шаг – крепление косоуров к опорной платформе и к опорной стойке (последняя крепится металлическими анкерами к межэтажному перекрытию). Чтобы увеличить жесткость лестницы, можно установить своими руками на стене кронштейны и приварить один из косоуров к ним (конечно, если конструкция монтируется возле стенки, а не посередине помещения). Теперь нужно приварить к кобылкам ступеньки.

Если вы планируете облицовывать лестницу древесиной, ступеньки допускается фиксировать строительными высокопрочными болтами подходящих размеров.

Также разрешается монтировать при помощи винтов ступеньки из дерева прямо на кобылки. Обратите внимание – последнюю ступень сверху нужно устанавливать на минимальной дистанции от стенки. Привариваем ограждение сбоку лестничной конструкции, ведущей на второй этаж. Выполнять эту работу необходимо так, чтобы ширина лестница осталась неизменной. Заметим – если ширина конструкции больше 120 см, лучше предусмотреть дополнительный косоур. Его устанавливают посередине лестницы.

Финал строительства своими руками лестничной конструкции на второй этаж – шлифование всех заусенцев и швов, обработка поверхности стальных элементов грунтовкой и их окраска. Обшивку лестницы на второй этаж древесиной либо другие варианты ее декорирования целесообразно осуществлять во время чистовых отделочных мероприятий.

Как сделать лестницу металлическую на второй этаж своими руками

Несмотря на то, что сварка лестницы из металла сложнее, чем изготовление деревянной, многие хозяева частных домов выбирают этот вариант. Пластичность материала позволяет создавать красивые конструкции любой сложности. Обладая даже небольшим опытом проведения сварочных работ можно сделать элегантную лестницу на второй этаж своими руками.

Сварка лестницы из металла своими руками

Преимущества металлических лестниц

Популярность конструкций из металла объясняется их достоинствами:

  • высокая надежность;
  • способность выдерживать значительные нагрузки;
  • устойчивость к негативным воздействиям;
  • быстрый монтаж;
  • легкость ухода;
  • сварная лестница не скрипит;
  • отсутствие расходов на ремонт в течение эксплуатации;
  • возможность гармоничного сочетания с различными материалами;
  • большой выбор форм и видов.

Недостатков у лестницы из металла не много и они легко устраняются:

  1. Шум, издаваемый при ходьбе, устраняется использованием резиновых или деревянных накладок.
  2. Коррозия может появиться в местах повреждения покрытия. Проблема кардинально решается применением хромированной стали.
  3. Железные лестницы, сделанные на заказ, стоят дороже деревянных аналогов. Самостоятельное изготовление и отказ от сложных декоративных элементов снизит расходы.

Выбираем конструкцию

Чаще всего строятся маршевые варианты. Они состоят из наклонной опоры, к которой крепятся ступени. В зависимости от высоты делаются одно и многомаршевыми. Устанавливаются в домах, где не надо экономить площадь.

Разновидности маршевой конструкции изготовляются:

  • на косоурах;
  • на тетивах;
  • на больцах;
  • винтовые.

Легче всего сделать лестницу металлическую на косоурах с одним маршем.

Конструкция на тетивах состоит из двух балок закрепленных параллельно в наклонном положении. Опоры чаще делаются из швеллеров или прямоугольных труб, уголки применяются редко. Ступеньки с помощью уголков крепятся к их внутренним поверхностям.

Конструкция на тетивах состоит из двух балок закрепленных параллельно в наклонном положении

Конструкция на тетивах состоит из двух балок закрепленных параллельно в наклонном положении

При изготовлении лестниц на косоурах используются те же материалы, что и в варианте на тетивах. Но расстояние между опорными балками меньше ширины марша, поэтому торцы ступеней остаются на виду. Для их крепления используются элементы (кобылки), сделанные из уголков, согнутых или сваренных под углом 90⁰.

На одном косоуре

На одном косоуре

Конструкция на двух косоурах

Конструкция на двух косоурах

Больцевый вариант монтируется без каркаса. Для установки ступеней применяются штыри, закрепленные в несущей стене. Конструкция кажется парящей в воздухе. Несмотря на кажущуюся хрупкость способны выдерживать до 200 кг.

Больцевый вариант монтируется без каркаса

Больцевый вариант монтируется без каркаса

Лестницы винтового типа, выполненные в виде восходящей спирали, смотрятся красиво, не занимают много места. Диаметр конструкции 1 — 2 м. Для крепления используется центральная опора. Но возможна установка на косоурах или больцах.

Лестницы винтового типа смотрятся красиво и не занимают много места

Лестницы винтового типа смотрятся красиво и не занимают много места

Маршевые лестницы могут быть поворотной конструкции с Г, П или Т-образным изменением направления. Они делаются прямыми или закругленными под углом 90, 180, 360⁰. Для самостоятельного изготовления потребуются специальные инструменты.

Независимо от вида лестницы выполняются открытыми или закрытыми. В первом случае каркас остается на виду. Во втором его скрывают под облицовочным материалом.

Конструктивные требования к лестницам

В частном доме ширина марша между перилами устанавливается не меньше 90 см. Расстояние по высоте между ступеньками выбирается 15 — 18 см, ширина от 25 см. Высота прохода по маршу должна быть не менее 2 метров. Оптимальный угол наклона лестницы 30˚, но в зависимости от условий установки разрешается менять его в пределах 27 — 45˚.

На марше рекомендуется устанавливать 3 — 18 ступеней. Их количество рекомендуется выбирать нечетным, поскольку человеку удобней начинать подъем или спуск с одной и той же ноги. Ширина верхней и нижней площадок делается не менее 80 см. Их прочность, как и маршей, должны быть не меньше 300 кг/м². Если по лестнице будут бегать дети, расстояние между балясинами устанавливается 12 — 15 см или крепится сетка. Ограждение должно выдерживать 100 кг боковой нагрузки.

Сварка простой приставной лестницы

Для сварки лестницы из профильной трубы достаточно инвертора, болгарки, рулетки. Чтобы ее мог переносить один человек длина не должна превышать 5 м. Оптимальное сечение профиля 40×15 мм. Длину перекладин выбирают в пределах 45 — 80 см, высота между ними 15 — 35 мм. Первая ступенька должна располагаться на высоте не больше 40 см. Если приставную лестницу предполагается использовать для работы в саду, снизу приваривается перекладина. Для предотвращения скольжения по твердой поверхности к ней саморезами прикручивается резиновая накладка.

Если профиля нет, можно для сварки лестницы своими руками выбрать круглые трубы. Весить она будет больше, а для надежного крепления перекладин к тетивам придется на их концах делать полукруглые вырезы. Для стоек выбираются трубы диаметром 50 — 60 мм, для ступенек — 25 — 30 см. Для защиты от попадания внутрь грязи и влаги на торцы привариваются заглушки.

Процесс изготовления лестницы на косоурах

Сначала нужно выбрать тип косоура. Он может быть сделан из полосы железа толщиной 8 — 10 мм с вырезанными на одной стороне зубцами для крепления ступеней. Но чаще используются швеллерами и двутавровыми балками с приваренными кобылками (элементы для крепления ступеней). Если лестница делается с одним установленным посередине косоуром, лучше использовать профильную трубу. Ее симметричная форма выглядит симпатичнее, нежели швеллер.

Для работы нужно приготовить:

  • сварочный аппарат, электроды;
  • болгарку с отрезными и шлифовальными кругами;
  • дрель со сверлами;
  • тиски и регулируемую струбцину до 80 см;
  • грунтовку, растворитель;
  • металлическую щетку;
  • рулетку, линейку, угольник.

Чтобы сварить лестницу с двумя косоурами предстоит:

  • нарезать заготовки;
  • изготовить кобылки;
  • установить и закрепить косоуры;
  • приварить кобылки и соединить их поперечинами;
  • установить ступени и перила;
  • зачистить сварные швы и поверхность;
  • обезжирить, загрунтовать, покрасить готовую лестницу.

После определения порядка действий приступают к изготовлению кобылок по две на каждую ступень. Они делаются из уголка или прямоугольного профиля. Заготовки подрезаются под углом 45˚ и свариваются в виде буквы Г.

Расстояние между косоурами выбирается чуть меньше ширины марша. На бетонном полу нижнюю часть устанавливают в него, а верхняя часть косоуров приваривается к балке, прикрепленной анкерами к межэтажному перекрытию. Если конструкция монтируется рядом со стеной, проходящий вдоль нее косоур дополнительно крепят к ней для увеличения прочности.

После разметки производится приварка кобылок на косоуре. При этом следует учитывать толщину чистового пола, первая ступенька устанавливается на высоте 18 см от него. Взаимное расположение кобылок по горизонтали проверяется уровнем. Затем их попарно соединяют уголками, профилем или арматурными прутьями, на которые будут опираться ступени. Их крепят сваркой или болтами, если выбраны металлические, а деревянные — саморезами.

Перила устанавливаются так, чтобы не уменьшалась ширина марша. После окраски на ступени и поручни можно установить декоративные накладки.

Свариваем лестницу на тетивах

Для сваривания металлической лестницы на тетивах используются та же технология и материалы, из которых изготавливается конструкция на косоурах. Отличие состоит в том, что ступени крепятся непосредственно к несущим балкам, а не поверху. Установку осуществляют двумя способами:

  • если тетивы изготовлены их листового металла или швеллера, ступени крепятся болтами через отверстия в боковых стенках балок;
  • когда каркас монтируется вплотную к стене или тетивы сделаны из прямоугольных труб, к балкам, для крепления ступеней, привариваются полочки из уголка.

Как сварить винтовую лестницу

Для создания надежной и комфортной винтовой лестницы необходимо учитывать следующие требования:

  1. Расстояние по высоте между витками должно быть не менее 2 м.
  2. В верхней части между краем потолочного проема и лестницей оставляется зазор. Если марш делается шириной 80 см, диаметр конструкции должен быть не меньше 2 м. Уменьшение размеров до 60 см и 1,4 м разрешено для лестниц, которыми редко пользуются. Например, на чердак.
  3. Для обеспечения надежности центральная труба выбирается диаметром не меньше 50 мм.
  4. Ширина трапециевидных ступеней в средней части не менее 20 см, расстояние между ними 20 — 26 см.
  5. Угол наклона лестницы не больше 45⁰.

Чтобы сварить винтовую лестницу потребуется:

  • толстостенная труба для центральной опоры;
  • труба для гильз с диаметром немного больше, чем у опоры;
  • круглая или квадратная труба небольшого диаметра для соединения ступеней между собой;
  • уголок для каркасов ступенек.

Лестница монтируется в следующей последовательности:

  1. Из трубы с наибольшим диаметром нарезаются гильзы длиной равной расстоянию между ступенями.
  2. Чтобы они не болтались на центральной стойке, внутрь вваривают уплотнительные кольца.
  3. Из уголков, используя шаблон, собираются каркасы ступенек и привариваются к гильзам.
  4. Устанавливается центральная опора. На нее надевают гильзы с каркасами и закрепляют. Установка на деревянном полу осуществляется анкерными болтами и радиальным креплением. В бетонном полу делается углубление, в которое помещается стойка и заливается раствором.
  5. Расположив ступени веерообразно, их соединяют между собой отрезками из трубы небольшого сечения.
  6. Провариваются стыки гильз.
  7. Устанавливаются перила.
  8. Зачищаются сварные швы, конструкция окрашивается.

Обшивка ступеней, изготовление перил и ограждений

На уличных лестницах устанавливаются ступени из металла толщиной не меньше 3 мм, желательно с рифленой поверхностью. Для защиты от скольжения также применяют накладки из листовой резины, абразивную ленту, алюминиевый отделочный профиль. Чтобы на ступенях не скапливался снег, их сваривают из арматурных прутьев с зазорами 1 — 2 см, через которые он будет проваливаться.

Для обшивки ступеней внутренних лестниц традиционно используется дерево, закрепляемое саморезами или клеем. Возможна отделка плиткой с шероховатой поверхностью. Стильно выглядят лестницы со ступеньками из стекла или прочного пластика.

Ограждение лестницы (перила), защищающее человека от падения, собирается из следующих элементов:

  1. Балясин — стоек, закрепленных на несущих балках или ступенях.
  2. Заполнения. В простом варианте выполняется из металлических прутьев (ригелей), установленных параллельно поручню. Также возможно применение стеклянных или пластиковых листов, либо кованых элементов.
  3. Поручней, закрепленных на балясинах или стене.

Перила изготовляются из алюминия, железа, нержавеющей стали, отливаются из чугуна. Независимо от материала ограждение должно изготавливаться в соответствии с требованиями СНИП:

  • высота 0,9 — 1,0 м;
  • стойки устанавливаются с шагом не более 0,6 м;
  • при креплении с помощью кронштейнов поручня к стене между ними оставляется зазор 7 — 10 см;
  • накладка шириной 5 см на перила делается гладкой и непрерывной;
  • закругленные концы поручней должны выходить на 30 см за линию крайних ступеней.

Так как сваривать лестницу из металла своими руками довольно сложно, особенно винтовую конструкцию без центральной опоры, можно купить комплект модулей. По прилагаемой инструкции даже новичок в строительном деле справится со сборкой, поскольку она осуществляется без сварки. Опытным мастерам при самостоятельном изготовлении не помешает предварительно посоветоваться со специалистом.

Металлические лестницы своими руками чертежи и расчеты

Как сделать металлическую лестницу по чертежам своими руками

Как сделать металлическую лестницу своими руками? Вот вопрос, которым задаются многие люди, решившие не отдавать строительство своего гнёздышка на откуп работникам-профессионалам, а все сделать самостоятельно. Во-первых, дворцом, построенным своими руками, можно хвастаться до старости. Во-вторых, легенда о предке, который построил дом, наверняка будет передаваться из поколения в поколение!

Единственное, чтобы можно было спокойно спать и не бояться, что лестница не выдержит все возложенные на неё надежды и обязанности, можно только в том случае, если все работы проведены качественно, в частности, большое внимание придётся уделить расчётам, чертежам и подготовке к строительству. Возможно, стиль дома уже выбран, и под него отлично подходит металлическая лестница.

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница. в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

  • На одном косоуре (опора располагается посередине ступени).
  • На косоурах (ступень крепится на опору).
  • На тетивах (опора сбоку ступени).
  • На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
  • Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Если бюджет ограничен. то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками. Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность. Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

Когда деньги не проблема, можно подумать об открытом каркасе, который после установки ступеней и перил покрывают эмалью — такие каркасы весьма элегантны и изящны, если, конечно, сварные швы выполнены сварщиком-«ювелиром» с многолетним стажем. В целом это хороший вариант, когда нужна лёгкость и воздушность в стиле дома.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

  1. Свариваем раму из швеллеров;
  2. На боковые грани навариваем уголки;
  3. Укладываем ступени:
    • Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
    • Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
    • Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
  4. Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Есть ещё много разных вариантов строительства своей металлической лестницы, но мы остановились на самом простом из них, свой идеальный вариант из металла вы можете выдумать самостоятельно.

Дальше переходим к самому важному: расчётам и чертежам. Важны они потому, что обеспечивают безопасность эксплуатации. Никому не хочется навернуться с лестницы, в которую были вложены деньги, время и душа.

Требования к лестницам из любых материалов

  • Минимальная ширина — не менее 900 мм.
  • Постоянный уклон лестничного марша.
  • Мощное ограждение, которое справится с нагрузкой в 100 кг.
  • Глубина ступеней от 270 мм.
  • Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты. К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере той же самой лестницы, прямой одномаршевой.

  1. Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
  2. Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
  3. Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
  4. Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

Барсуков Виктор Иванович

Проектирование металлической лестницы на второй этаж: расчет и чертежи

Для того чтобы грамотно спроектировать чертежи металлической лестницы на второй этаж своими руками, необходимо рассчитать целый перечень показателей и учесть даже такие нюансы, как тип используемого материала. От того, насколько верно будет выполнена работа, зависит прочность и надежность конструкции.

Особенности металлических конструкций

В первую очередь необходимо рассмотреть такой вопрос, как особенности металлических лестниц в целом. Для этого обратите внимание на принципы соединения основных деталей.

Особенности того или иного проекта должны отображать чертежи металлической лестницы, рассмотрим, как сделать их своими руками. Прежде всего, необходимо рассчитать следующие показатели:

  • высота и ширина ступени;
  • уклон;
  • размещение ступеней относительно друг друга.

Расчет производят по тому же принципу, что и для любой другой лестницы. Если вы готовите чертежи своими руками, обратите внимание на то, что нужно правильно распределить нагрузку и места дополнительных соединений, чтобы подъем на второй этаж был безопасным. Следует упомянуть также плюсы подобных изделий.

Преимущества металлических лестниц:

  • прочность;
  • разнообразие форм и их сочетаний;
  • возможность комбинирования с другими материалами;
  • долговечность;
  • небольшие затраты на монтаж каркаса.

Прочность и долговечность — основные преимущества металлических лестниц

Конструкция будет обладать всеми преимуществами только в том случае, если вы не допустите ошибок при составлении проекта.

Необходимые детали и материалы

Для того чтобы создать действительно прочную лестницу, важно использовать только подходящие материалы. Независимо от типа разработанного своими руками проекта, часть деталей каркаса будет соединена между собой сварочным швом. Это условие касается даже готовых модульных изделий. В связи с этим сплав должен хорошо поддаваться подобной обработке, а также выдерживать большую нагрузку на растяжение. Именно поэтому не рекомендуется использовать для обустройства косоуров шпалы. Лучше всего взять профильные уголки, трубы или швеллеры.

Выполняя расчет для металлической лестницы, обратите внимание на распределение нагрузки. Для этого нужно рассчитать массу всех ступеней с учетом их количества и площади. Для определения расчетной нагрузки результат умножают на коэффициент, характеризующий надежность, то есть на 1,1. Для того чтобы чертежи указывали на максимальную нагрузку при переносе предметов на второй этаж, нужно еще раз умножить результат на другой коэффициент — 1,4. Итоговое число покажет, какую максимальную нагрузку могут оказывать перемещающиеся по ступеням люди без ущерба для конструкции. Места, на которые оказывается наибольшее давление, нужно дополнительно укрепить болтами, даже если вы уверены в прочности сварочного шва.

Для обустройства ступеней и перил можно скомбинировать металл с деревом. Для уличных моделей можно сделать ступеньки из листовой перфорированной стали или прутьев арматуры.

Комбинированные модели метала с деревом часто используются в загородных домах

Варианты конфигурации

При проектировании металлических лестниц следует учитывать особенности каждого типа конструкции. Чаще всего выбор осуществляется из таких вариантов:

  • Прямой марш. Ступени одинакового размера располагаются последовательно по прямой линии, опираясь на косоур.
  • Забежные лестницы. Марш имеет поворотную часть, на которую устанавливаются забежные ступени или площадки.
  • Винтовая. Основа каркаса — ось, к которой крепятся забежные ступени под определенным градусом с комфортным шагом для человека.
  • Складная чердачная. Это самая компактная конструкция, состоящая из соединенных между собой выдвижных секций. Схожа с приставной моделью и обычно служит для обеспечения доступа к редко используемым верхним помещениям вроде чердака или мансарды.

В каждом случае прорабатываются отдельные чертежи для лестниц из металла. Расчет основывается на вычислении оптимальных параметров для специфического расположения ступеней и опор. Если для маршевой лестницы рассчитать шаг нужно по формуле, для чердачной достаточно определить периодичность расположения перекладин для комфортного передвижения.

Винтовые и забежные конструкции сделать своими руками будет немного труднее, так как чертежи частично основываются на графическом подходе.

Варианты конфигураций металлических лестниц используются в зависимости от потребностей

Разработка чертежей

Чтобы разработать проект конкретной металлической лестницы на второй этаж, необходимо прорисовать чертежи в двух проекциях: горизонтальной и вертикальной. Если вы планируете рассчитать параметры, опираясь на графический метод, нужно сопоставить обе картинки в масштабе таким образом, чтобы размеры можно было перенести на ось координат.

Пример чертежа металлической лестницы на одном косоуре

Такой подход позволяет без особого труда примерно определить расположение и габариты забежных ступеней. Так как всё же необходимо более-менее точно рассчитать металлическую лестницу на второй этаж, важно учитывать следующие параметры:

  • Количество ступеней — расчет производится ориентировочно и корректируется в дальнейшем. Необходимо длину пролета разделить на планируемую высоту ступени.
  • Шаг лестницы — это расстояние, на которое ступает человек при подъеме или спуске по ступеням. Стандарт принят на уровне 60–65 см.
  • Ширина проступи — составляющая часть шага, является глубиной ступени. Должна позволять ноге человека надежно закрепиться на поверхности.
  • Высота подступенка — это высота ступени, то есть расстояние между двумя последовательными ярусами. Также входит в расстояние, отведенное под шаг.
  • Длина ступени — это ширина самой лестницы, должна позволять беспрепятственно пройти человеку с грузом.

После того как были сделаны пометки и прорисован подробный план изделия, можно приступать к изготовлению деталей и их монтажу.

Конструктивная схема металлической лестницы с учетом главных параметров

Последовательность монтажа

После того как будет завершен расчет лестницы и заготовлены основные детали из металла, приступайте к первому этапу установки. Для начала нужно закрепить каркас. Он состоит из косоуров и опорных столбов. Именно для этих частей и производился расчет максимальной нагрузки.

Схема монтажа металлической лестницы с акцентом на крепежные элементы

Для крепления ступеней могут использоваться кобылки из труб, уголков или швеллера. Также можно крепить их непосредственно к тетиве. Тогда нужно рассчитать интервалы расположения креплений и разработать чертежи для ступенчатых косоуров.

Сделать своими руками проект лестницы на второй этаж не так уж и сложно, если соблюдать нормативы ГОСТ и СНиП, ведь ориентировочные данные разработаны практически для всех типов изделий.

Чертеж металлической лестницы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

Схемы и чертежи металлических лестниц

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

  1. Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
  2. Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера .
  3. Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
  4. Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
  5. Лестницы могут быть как простой схемы, так и замысловатой.
  6. Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

Смонтированный каркас металлической лестницы

Недостатки

  1. Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
  2. Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

  • Это облегчает процесс работы;
  • Позволяет с легкостью организовать порядок действий;
  • Такие конструкции прочны и долговечны;
  • Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
  • Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

  • Рулетку с максимальной длиной;
  • Измеритель уровня поверхностей;
  • Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.


Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

  • Остро заточенный карандаш или черный маркер с тонким стержнем;
  • Лист бумаги или ватман;
  • Линейка;
  • Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

  1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
  2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

Схема с размерами металлической лестницы

  • Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.
  • Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.
  • Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.
  • После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

    Какие нюансы обязательно учесть в процессе

    При осуществлении замеров обязательно уделить особое внимание следующим факторам:

    • Мерить высоту обязательно под требуемым наклоном;
    • Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;

    Высота и схема металлической лестницы

  • При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

    Какими бывают металлические лестницы

    Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

    Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа.
    Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения.
    Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.

    Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием.
    Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления.
    Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.

    Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена.
    Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу.
    Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

    В чем преимущества чертежей будущих конструкций

    Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

    Процесс установки металлической лестницы

    • Сделать процесс установки быстро;
    • Самостоятельные чертежи сэкономят средства;
    • Включить в процесс разработки плана будущей конструкции фантазию;
    • Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
    • Ощутить себя настоящим хозяином дома;
    • Исключить банальные шаблоны из стен собственного дома;
    • Создать идеально вписывающуюся в интерьер конструкцию.

    Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

    Металлическая лестница на второй этаж с улицы

    Металл – это материал, который допустим к использованию в самых разных пространствах. Поэтому решение обустроить ступени, ведущие на второй этаж здания со стороны улицы, вполне допустимо.

    Преимущества

    1. Материал не портиться от влияния климатических факторов.

    Крепление сваркой металлических косоуров

  • При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.
  • Оборудуя ступенчатую конструкцию на улице, можно допускать некоторые огрехи при измерении требуемых пространств, а некоторые замеры совсем не нужны.
  • Металлические сходни идеально впишутся под любой фасад дома. Достаточно просто покрасить изделие в максимально соответствующий цвет.
  • Если выбрать эксклюзивный вариант дизайна сходней, с красивыми изгибами и необычными линиями, можно украсить вид дома со стороны улицы.
  • Недостатки

    Неудобно в холодное время года. Ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвратить, установив специальные ограничители на краях ступеней.

    Как облегчить работу
    1. Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором.

    Схема модульной лестницы из металла

    Правильная и продуманная схема поможет сделать каждый элемент ступеней практичным и изысканным. Ступенчатая структура поможет украсить, облагородить и добавить свежие решения в интерьер частного дома .

  • Но также облегчить работу можно, пригласив к участию родственников или знакомых. Работая в паре или втроем, процесс установки будет выполнен намного быстрее и качественней. Главное, правильно распределить задачи между помощниками.
  • Можно заранее написать для себя пошаговую инструкцию, чтобы действовать четко по ней. Это поможет не упустить важных деталей, каждая из которых весьма влияет на итоговый результат трудов.
  • Чтобы все получилось на высочайшем уровне, не стоит удерживать себя в подобных рвениях. Конечно, самостоятельно начертить и установить металлическую лестницу нелегко. Но стоит бросить вызов подобным трудностям и выиграть эту эстафету. Когда в доме появится лестница, созданная своими руками, ощущение гордости наполнит и вдохновит на следующие действия.

    Источники: http://lestnica.guru/materialy/metallicheskie/kak-sdelat-metallicheskuyu-lestnicu-po-chertezham-svoimi-rukami.html, http://vseolestnicah.ru/dizajn-i-proektirovanie/metallicheskaya-lestnica-svoimi-rukami-chertezhi.html, http://proekt-sam.ru/lestnica/chertezh-metallicheskoy-lestnitsy.html

    Расчет металлического каркаса лестницы своими руками

    Содержание

    Введение

    Какие лестницы можно будет рассчитать по этой методике?

    Три самых важных размера при расчете конструкции лестницы

    Высота

    Длина

    Ширина

    Четыре основных шага при расчете металлического каркаса лестницы

    Шаг первый

    Шаг второй

    Шаг третий

    Шаг четвертый

    Бонус



    Эта статья будет полезна тем, кто хочет рассчитать лестницу с 1 на 2 этаж в таунхаусе и коттедже. Не важно, сами Вы будете изготавливать и устанавливать лестницу или заказывать в компании, но очень важно, чтобы Вы могли быть уверены, что это самая идеальная и удобная лестница.

    В конце статьи Вы узнаете какое количество ступеней Вам нужно, какие размеры у ступеней будут, какая будет Высота каждой ступени, межэтажная площадка у вас будет или забежные ступени. Этот расчет будет являться техническим заданием по лестнице.

    Кстати, отвечу на вопрос: "Кто я такой, чтобы вас учить расчету лестниц?"

    Я тот человек, который за 2017 год установил 410 лестниц. Конечно, я не делаю все своими руками и у меня есть своя команда. Но, думаю, что факта изготовления и установки 410 лестниц достаточно, чтобы Вы смогли дочитать эту статью до конца.

    директор завода лестниц

    Почему я решил сделать эту статью? Когда я только начал заниматься лестницами на металлическом каркасе, я весь интернет перерыл в поисках полезного контента по расчету лестниц, но его чертовски мало. А тот, что полезен, имеет существенный минус в том, что он сложнодоступный для обычного человека и понятен только для строителя. Я же не обладал строительным образованием, поэтому приходилось учиться на своих ошибках. Спустя два года, когда начал писать эту статью, я опять перерыл весь интернет, ну может быть не весь русскоязычный контент в поисковиках, но точно весь контент на ютубе на эту тему. Убедившись, что действительно полезного видео и статей нет, настолько полезного, чтобы обычный человек мог воспользоваться этим, я решил его создать.

    Перейдем к делу!

    директор завода лестницВсе лестницы (бетонные, деревянные, на металлическом каркасе) рассчитываются одинаково.

    Конечно, есть очень много технических нюансов в каждом виде лестниц, но они не влияют на расчет лестницы.
    Для того, чтобы мы с Вами разговаривали на одном языке и об одном и том же, посмотрите фотографии тех лестниц, которые можно рассчитать после прочтения данной статьи.

    директор завода лестниц директор завода лестниц директор завода лестницдиректор завода лестниц директор завода лестниц директор завода лестницдиректор завода лестниц директор завода лестниц директор завода лестниц

    А теперь, чтобы укрепить Ваше понимание, что этот расчет подходит для Вашего дома или дачи, посмотрите фото домов, куда можно устанавливать такие лестницы.

      директор завода лестниц директор завода лестниц директор завода лестниц директор завода лестниц директор завода лестниц



    Забегу вперед и скажу, что не каждый после прочтения статьи сможет провести расчет каркаса лестницы. Если Вы уже подозреваете, что я говорю сейчас про Вас, то не переживайте, у меня для вас будет хорошая новость: если Вы сможете рассчитать себе лестницу, но у Вас останутся сомнения в правильности расчета, я с удовольствием проверю Ваш расчет и внесу правки. В конце статьи я расскажу подробнее об этом.

    директор завода лестницЯ помогу вам расчитать лестницу или проверить правильность Вашего расчета!

    Итак, перейдем непосредственно к расчету!

    Мы будем делать расчет на П-образной лестнице, если у вас Г-образная, то не вешайте нос. Действия одинаковые.

    директор завода лестницДля того чтобы рассчитать лестницу нам понадобится 3 размера:

    ✔ Высота ✔ Длина ✔ Ширина

    Чтобы проще было понимать расчет лестницы, мы возьмем 1 конкретный объект, где будет стандартная П-образная лестница.

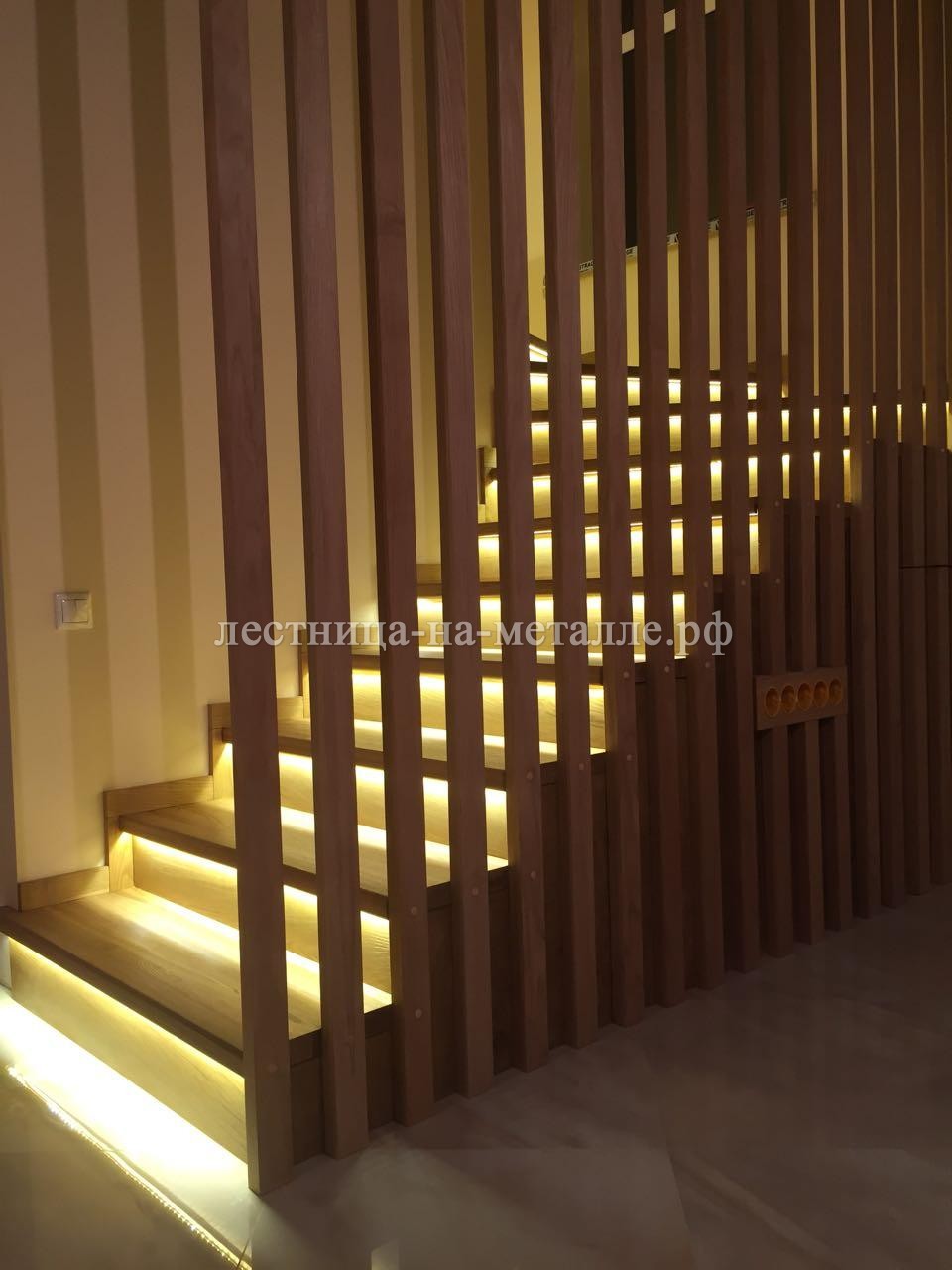

    Посмотрите фото и видео с объекта,где мы установили такую лестницу:

    1 2 3 4 5 67 8 9




    ✔ Расчет высоты каркаса лестницы

    Нам нужна высота от пола первого этажа до пола второго этажа.

    Обратите внимание, что размер не от пола первого этажа до потолка, а именно от пола до пола. Очень важно чтобы этот размер был от чистого пола 1 этажа и чистового пола 2 этажа, если у Вас идет период строительства и стяжка еще не залита или стяжка есть, но нет еще напольного покрытия, то прикиньте приблизительно, на сколько миллиметров у Вас поднимется пол.

    схема

     директор завода лестницОчень важно чтобы размер был от чистого пола 1 этажа и чистового пола 2 этажа!

    ✔  Оптимальная длина металлической лестницы на второй этаж

    Нам нужна длина от стены, где будет поворот лестницы, до края торца перекрытия. Перепроверьте, замерив этот размер с двух сторон. Если размеры не сходятся с двух сторон, берите минимальный.

    длина шахты под лестницу

    директор завода лестницИспользуйте для рассчета минимальный размер от стены, где будет поворот лестницы, до края торца перекрытия.

    ✔ Расчет ширины металлического каркаса лестницы

    Нам нужен размер от левой стены до правой стены.

    Замерьте этот размер около торца перекрытия и около стены, которая идет

    Как соорудить Металлическую лестницу на второй этаж своими руками в частном доме: Инструкция +Фото и Видео

    Лестница на второй этажНекоторые люди не хотят строить одноэтажный дом и строят многоэтажный, а передвигаться по дому без лестниц будет невозможно. Лестницы бывают разных форм и изготовленные из разных материалов. Лестницы, которые находятся между этажами, делают деревянными, металлическими и бетонными.

    Металлическая лестница на второй этаж своими руками

    Лестница в частном домеВ статье мы расскажем о лестнице из металла, которая будет расположена между этажами. Но свойства, которые имеет металл, дают возможность изготовления лестниц любых конструкций и при этом крепких, нетяжеловесных, красивых, даже воздушных лестниц.

    Сооружение простой лестницы на другой этаж с одним маршем дело не сложное, при наличии некоторых навыков. А вот лестницу с несколькими маршами, изготовить сложнее, но можно же всему научиться, было бы желание.

    Лестницы бывают деревянные, металлические или бетонные .

    Чертеж и проект лестницы на второй этаж в частном домеПроект и расчёты для лестниц находящихся между этажами из любых материалов, ни чем не отличаются.

    Для них существуют обычные требования:

    • В частном доме самая небольшая ширина лестницы составляет 900 сантиметров.
    • Нормальная высота ступенек является 160 — 180 миллиметров.
    • Минимально допустимая глубина ступеней составляет 270 миллиметров.
    • Перила на лестнице боковой напор должны выдерживать примерно в сто килограмм.
    • Расстояние между стойками перил должно составлять 150 миллиметров и, если в семье дети необходимо сделать это расстояние в 120 миллиметров.
    • Лестницы изготавливают кованными и сварными.

    Лестницы  существуют следующих типов:

    • Лестница на металлическом косоуреНа косоурах. На одном косоуре, то есть на двутавре или швеллере. Они играют роль опоры, их размещают посередине конструкции и прикрепляют ступени. Данные лестницы выглядят воздушными, лёгкими, но нагрузку выдерживают с достоинством.
    • На тетиве.
    • На больцах.
    • Винтовые.

    Существуют лестницы:

    • одномаршевые и двухпролётные;
    • прямые и с поворотом.Разновидности лестниц

     Если вы не обладаете особыми навыками по возведению лестниц, то начните с простого варианта, то есть с одномаршевой конструкции.

    Необходимые расчёты

    Расчет параметров лестницы из металла вс пециальной 3D программеВ организациях, которые занимаются разработкой проектов, используют специальные компьютерные программы, при помощи этих программ проектируют 3D модели конструкций. В 3D модели, очень легко изменить параметры разных деталей.

    После утверждения финишного варианта, компьютерная программа подготавливает спецификацию и чертежи лестницы из металла.

    Ручной расчет параметров лестниці из металла на второй этажНо в нашем случае, расчёты придётся делать без помощи компьютерной программы. Мы рассмотрим простой вариант прямой одномаршевой конструкции.

    Основные требования к глубине и высоте ступеней уже известны. Необходимо сделать замеры между точками, то есть от начала до конца лестницы от пола первого этажа и высоту между полом первого и второго этажей. Теперь определяем длину лестницы, нужно помнить, что средний угол наклона является от тридцати до сорока пяти градусов.

    Чтобы посчитать длину лестницы необходимо вспомнить геометрию, то есть про прямоугольный треугольник. Ведь в прямоугольном треугольнике квадрат гипотенузы равен сумме двух квадратов катетов.

    Производим расчёт имеющихся параметров и извлекаем квадратный корень и получаем длину лестницы.

    Дальше необходимо рассчитать подходящее количество ступеней.

    Необходимые для работы материалы, инструменты

    Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.

    Инструменты:

    1. Инструменты, необходимые для изготовления металлической лестницысварочный аппарат;
    2. лестница;
    3. болгарка;
    4. маска для сварки, рукавицы и специальные очки;
    5. дрель со свёрлами по металлу;
    6. шлифовальные диски;
    7. устойчивый стол из металла;
    8. тиски;
    9. струбцина;
    10. карандаш;
    11. рулетка и угольник;

    Материалы:

    1. Материалы, необходимые при изготовлениии металлической лестницыГрунтовка;
    2. Уайт — спирит;
    3. Краска по металлу
    4. Так же для двух косоуров используют квадратную трубу из профиля.
    5. Для того чтобы сварить опоры ступеней необходимы уголки, усиленные арматурой.
    6. Сами ступени и подступенки делают из четырёхмиллиметровой стали и отделывают деревом.

    Проведение работ

    Этапы работ:

    • Сваривание опорных уголков для лестницыРезка заготовок;
    • Изготовление кобылок, то есть узлов для присоединения ступеней;
    • Сваривание опорных уголков;
    • Монтаж косоуров;
    • Приваривание ступеней и перил;
    • Шлифовка;
    • Грунтовка и покраска;

    Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.

     Нельзя допустить ошибку, чтобы не было различных перекосов и изъянов, которые испортят лестницу.

    Прикрепляем к основе косоурыТак же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.

    В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.

    Монтаж уголков к металлической лестницеГоризонтальную  перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.

    По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.

    Готовый карукас металлической лестницыДелаем проверку по уровню и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.

    В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.

    Финишные работы заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.

    Советы по монтажу

     Вроде возведение конструкции межэтажной лестницы не такое уж сложное занятие, но эта работа требует точности, аккуратности и внимательности.

    1. Монтаж перил к металлической лестницеВерхнюю ступень монтируют на небольшом расстоянии от стены, очень важно чтобы между стеной и ступенью был зазор, такой чтобы проходил лист обоев.
    2. Перила всегда приваривают сбоку лестницы, так чтобы не изменить ее ширину.
    3. Все детали в местах сварки шлифуют, то есть все швы, зазубрины и заусенцы, затем металлической щёткой сметают металлические частицы. После этого лестницу из металла грунтуют и окрашивают.
    4. Ступени из дерева монтируют после того как краска окончательно высохнет.
    5. Монтаж деревянных ступеней на металлическую лестницуКачественные сварочные работы — это гарант к долгому сроку эксплуатации лестницы. А антикоррозийное покрытие надолго защитит металл от порчи.
    6. Со временем металлическую лестницу можно будет, отделать разными материалами и за счёт отделки она не будет смотреться громоздкой.
    7. Если вы вдруг не уверены в своих силах, или не умеете производить какие то работы, то лучше всего воспользоваться услугами профессиональных рабочих.
    8. Главным фактором выбора лестницы из металла является экономия средств.
    9. Лестница в первую очередь должна быть удобной, не сильно крутой и не сильно пологой.

    как сделать-легкую металлическую лестницу В статье мы рассказали, как сделать металлическую лестницу на второй этаж.

    Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.

    Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!


    Лестница из металла на второй этаж: строим своими руками

    Любую строительную металлоконструкцию при наличии оборудованной мастерской можно соорудить самосто ятельно – был бы под рукой нужный стальной профиль. К таким конструкциям относится и лестница из металла на второй этаж. В домашних условиях вполне можно изготовить каркас – тетиву или косоуры, ступени и ограждения.

    Все элементы достаточно просто вырезать из стандартного металлопроката. Чтобы соединить детали в единое изделие, необходимо обзавестись обычным сварочным инвертором. Существуют конструкции с разъемными – болтовыми соединениями. В СНиПах и ГОСТах подробно описаны требования, на основании которых можно рассчитать размеры и сделать чертежи. Установить лестницу при необходимости можно снаружи здания или внутри – технология работ одинакова.

    Любая лестница состоит из элементов двух типов: маршей и площадок. Марш – это несущие наклонные балки со ступенями, перекинутые от одной горизонтальной площадки к другой. В каждом марше может быть от 3 до 18 ступеней.

    Ступень состоит из двух плоскостей:

    • горизонтальную часть называют проступь;
    • вертикальная перегородка, закрывающая проем между перекладинами, – это подступёнок.

    Классифицируют лестницы по различным признакам. Например, по количеству и типу маршей.

    • Между этажами может быть один или несколько маршевых пролетов. Марши бывают прямые и изогнутые. В зависимости от выбора конструкции лестницы различают: прямые, круглые, одно- или многомаршевые.

    По назначению.

    • Если лестница переносная, она относится к классу приставных, специальных, крутых: угол наклона в ней более 60о. Такие лестницы могут быть использованы в качестве чердачных или пожарных.
    • Для выхода на мансарду строят компактные лестницы: угол их наклона больше 45о, но меньше 60о. Такие лестницы часто монтируют снаружи здания.
    • Главные лестницы имеют угол менее 45о. В основном такие лестницы выполняют функцию межэтажных: по ним наиболее удобно ходить.

    В зависимости от формы балок и расположения ступеней по отношению к ним различают лестницы с косоурами и тетивами.

    • Если балка прямая, натянута как струна, а перекладины закрыты боковым каркасом с обеих сторон – это лестница с тетивами.
    • Если несущая балка похожа на пилу и находится под ступенями – это косоур, каркас ступенчатой формы.

    Конструктивные особенности лестниц

    • Лестницы с косоурами изготавливают на двух балках (привычный, самый распространенный вариант) и на одной. Во втором случае лестницу называют «на одном косоуре» – несущий профиль располагается по оси маршевого пролета. Лестница на одном косоуре создает ощущение невесомости и выглядит очень нарядно.
    • Существуют лестницы с больцами (болтами по-немецки). Роль балки в такой конструкции выполняют перила ограждений. Снизу к ним жестко прикреплены балясины, к которым подвешены ступени. Дополнительную жесткость лестнице придают крепления проступей друг с другом, для этого используются массивные винты, иногда с втулками.
    • Консольные – это лестницы, ступени которых вмонтированы в боковую стену.
    • Популярны в частных домах винтовые конструкции: ее ступени имеют форму усеченного треугольника и называются забежными. Одним, узким концом перекладины опирается на центральную опорную колонну, второй, широкий смещен относительно нижнего на заданную величину. Внешне такая конструкция похожа на спираль.

    лестница из металла на второй этаж

    Материал изготовления – еще один критерий классификации. Кроме стальных существуют еще железобетонные и деревянные лестницы.

    • Однако конструкцию из цементно-песчаного массива – армированную стальной сеткой и отвибрированную – самому смастерить достаточно сложно. Еще сложнее ее установить: для этого дополнительно потребуется мощный подъемный механизм.
    • Деревянные лестницы также сложны в изготовлении. Главное, материал не прощает ошибок: деревянную деталь невозможно срастить. К тому же за ними нужен тщательный уход в процессе эксплуатации.

    Мнение эксперта

    Сергей Юрьевич

    Строительство домов, пристроек, террас и веранд

    Задать вопрос

    Наиболее конструктивными и технологичными остаются металлические лестницы: все работы по обработке стали можно сделать самому.

    Как правильно сделать лестницу на второй этаж из металла

    Лестница – объект повышенной опасности. Во-первых, всегда существует вероятность скатиться по ней нечаянно вниз. Во-вторых, это узкое место в доме: при возможной чрезвычайной ситуации здесь образуется скопление людей. Поэтому при проектировании лестницы руководствуются двумя критериями:

    • безопасностью, в том числе противопожарной;
    • удобством перемещения.

    Условия достижения комфортных параметров приведены в технической нормативной документации. Общие технические нормы к лестницам заложены в СНиП 21-01-97.

    Дополнительные требования описаны в ГОСТ 23120-78. Сначала остановимся на ограничениях, связанных с безопасностью:

    согласно требованиям пожарной безопасности хотя бы одна лестница в доме должна иметь ширину 900 мм;

    • площадки и ступени металлических лестниц изготавливаются либо из сплошного рифленого листа, либо из обрешеченных элементов. Это могут быть полосы, положенные на ребро или просечные листы. Требование особенно важно для наружных лестниц: зимой металл очень скользок.
    • разрешенная нагрузка на ступени – 200 кг и выше;
    • перила должны выдерживать поперечное усилие 100 кг;
    • минимальная высота балясин допускается 800 мм;
    • просвет между балясинами – до 150 мм;
    • марш должен отстоять от боковой стены максимум на 6 см:
    • ширина площадки не должна быть уже маршевого пролета:
    • длина площадки – хотя бы 1 м
    • максимальное количество ступеней в 1 марше – 18 штук.

    Дополнительно следует учесть требования: лестница должна быть освобождена от шкафов, полочек и дверок от встроенных коробок.

    При проектировании маршей дополнительно нужно учитывать:

    • возраст пользователей и состояние их здоровья,
    • эксплуатационную нагрузку,
    • возможность перемещать крупногабаритные вещи.

    Требования к удобству основаны на антропологических данных. Длина шага среднего человека составляет 600 – 640 мм. Значит соотношение высот и длин в элементах лестницы, также должно равняться 600 – 640 мм. Эта закономерность известна инженерам с XVII века. На ее основе сформулировано Золотое правило идеальной лестницы.

    Мнение эксперта

    Сергей Юрьевич

    Строительство домов, пристроек, террас и веранд

    Задать вопрос

    В идеальной лестнице сумма длин двух подступенков и одной проступи равна 600 мм. При этом сумма размеров плоскостей одной ступени равна 450 мм.

    Результат в цифрах таков: оптимальная глубина ступеньки составляет 300 мм, а высота 150 мм.

    Современный ГОСТ допускает значительные отклонения от этих парамтров. По мнению Ростандарта:

    • высота подступенка может лежать в пределах 150 – 210 мм;
    • длина проступей должна быть 250 – 330 мм;
    • в отдельных случаях допускается минимальная глубина ступеней 100 мм.

    При изготовлении лестницы нужно дополнительно следить и за такими соотношениями:

    • предельная разница диагоналей марша составляет 4 мм;
    • разница высот различных ступеней должна лежать в пределах 5 мм;
    • максимальная длина выступа верхней ступеньки, нависающего над нижней, составляет 50 мм.



    Лестничные конструкции бывают самой разной компоновки: Т-образные, круглые, винтовые. Прежде, чем перейти к созданию сложных форм, следует разобраться с простейшей конфигурацией – с одномаршевой стальной лестницей. Общая схема построения выглядит следующим образом.

    • В межэтажном проеме монтируют две двутавровые балки или ставят на ребро два швеллера № 8, 10 или 12.
    • К каждому из них приваривают собранные из углового профиля кобылки – угольники, основания для ступеней.
    • К горизонтальной плоскости угольников крепят перекладины, вырезанные из металлического листа либо деревянной доски.
    • К торцу балок у самого их окончания приваривают вертикальные столбы – опоры для ограждений. Для их изготовления используют кованый квадрат сечением 12–16 мм.
    • Верхние концы столбов соединяют полосой или уголком.
    • Конструкцию зачищают от заусенцев, потеков, излишних выступов металла.
    • Каркас грунтуют, окрашивают, при необходимости облицовывают деревом, пластиком или другим отделочным материалом.

    Мнение эксперта

    Сергей Юрьевич

    Строительство домов, пристроек, террас и веранд

    Задать вопрос

    Чтобы лестница соответствовала техническим требованиям и ожиданиям пользователя, размеры всех деталей заблаговременно рассчитывают.

    Примерная схема проектирования лестницы

    На первом этапе расчетов следует решить следующие задачи:

    • определить количество ступеней;
    • вычислить их глубину и высоту;
    • найти точку начала лестницы на полу нижнего этажа;
    • рассчитать длину маршевых балок или косоуров.

    Технология вычислений базируется на геометрических закономерностях треугольников. Приводим последовательность расчета для одномаршевой лестницы:

    1. Определяем разницу между уровнями чистого пола 2-го и 1-го этажей.
    2. Определяем возможное количество ступеней с учетом допусков по высоте приступенка: общую высоту (мм) делим на 15 – 21 мм.
    3. Полученную величину округляем в большую или меньшую сторону до целого значения.
    4. Определяем по месту длину горизонтальной проекции марша на плоскость пола нижнего этажа (мм).
    5. Вычисляем глубину ступени: длину проекции марша делим на количество ступеней.
    6. Дробное значение округляем до целого.
    7. Рассчитываем длину маршевых балок – тетив по теореме Пифагора:
    • вычисляем квадраты высоты и длины горизонтальной проекции;
    • суммируем эти значения;
    • извлекаем корень второй степени.

    Теперь нам осталось рассчитать уточненную высоту подступенка и уточненную глубину ступени – мы же округлили количество ступеней. Для этого производим обратные вычисления с высотой и длиной лестницы.

    Если выполнить расчет для стандартных помещений, то получим результат: лестница для помещения, имеющего высоту потолков 2,7 м, будет состоять из 20 ступенек, а ее длина составит 6 метров.

    Пояснение:

    Высота лестницы: 2,7 м + 0,3 м (толщина перекрытия с утеплителем и чистовым полом), итого 3 метра. Потребуется 20 ступеней высотой 15 см.

    Длина лестницы: 20 перекладин по 30 см – итого 6 м. Если глубину ступени уменьшить за счет выступа, и все ступени сдвинуть на 5 см, то протяженность конструкции можно сократить на 1 м.

    Мало найдется частных домов, в которых безболезненно для планировки можно возвести наклонную 6-тиметровую балюстраду. По этой причине строят лестницы самых различных форм. Все они позволяют экономить пространство. Существует множество типов, мы выделим основные:

    • круглая или изогнутая – позволяет на 20% эффективней использовать площадь помещения, направление движения меняется на 90о.
    • Г-образная – аналогичная по эффективности конструкция;
    • П-образная – экономит 30%, при подъеме осуществляется поворот на 180о;
    • винтовая – высвобождает 80%, направление подъема изменяется на 360о.

    Конструкции с поворотами маршей могут выполняться с горизонтальными площадками либо с забежными ступенями. Рассмотрим каждый из вариантов.

    Эти лестницы еще называют поворотно-маршевыми, круговыми, изогнутыми. Их изготовить сложно, но по внешнему виду это самые стильные и красивые сооружения. Особенно шикарно выглядит комбинированная конструкция, в которой сочетаются марши с разным радиусом поворота.

    Круглые модели получили распространение в эпоху появления архитектурного направления модерн. Их поначалу строили в дорогих роскошных особняках. Однако сталь – универсальный и распространенный материал, который открывает технологические возможности для создания бюджетных вариантов лестниц. Единственную сложность вызывает операция изгибания тетив и косоуров. Однако квалифицированные сварщики могут изготовить такой каркас собственноручно.

    Округлую конструкцию можно сварить из отдельных элементов, каждый из которых состоит из одной ступени. Каркас – это ступенчатые усеченные треугольники или трапеции, которые соединяются под определенным углом. Рассчитать такую конструкцию, владея знаниями геометрии в пределах школьного курса, достаточно просто.

    Мнение эксперта

    Сергей Юрьевич

    Строительство домов, пристроек, террас и веранд

    Задать вопрос

    Чтобы понять суть, достаточно представить, что каждый элемент является, по сути, внешней частью одного сектора окружности. То есть, изогнутая лестница – это винтовая, в которой отрезали внутренний круг. Винтовую конструкцию рассчитать проще, ее мы и разберем.

    Спиральные – второе популярное название таких лестниц. В архитектуре конструкция используется тысячи лет: это обязательный атрибут башен в замках и колоколен при церквях. Ее ступени расположены по спирали. Обычно марши располагают в углу здания, тогда каждая ступень одним – узким концом соединена с опорной колонной, а вторым, широким концом опирается на кладку стены. Возможен вариант с больцами: в этом случае консольная часть подвешивается к балясинам.

    • Основное достоинство винтовой лестницы – компактность. Все сооружение, независимо от его протяженности, занимает до 3 м2.
    • Основной недостаток – малый проем: по ступеням сложно поднять громоздкую мебель.
    • Если конструкция грамотно спланирована, передвигаться по лестнице вполне удобно.

    Такие лестницы обычно выполняют вспомогательную роль – соединяют основное помещение с мансардой, чердаком или подвалом. Зачастую спиральная конструкция – это самый оптимальный вариант для частного коттеджа на даче.

    Требования к безопасности вспомогательных лестниц мягче, поэтому угол наклона винтовых маршей составляет 45о, а высота ступеней достигает 21–22 см.

    Ширину маршей рекомендуется выбирать в пределах 70 – 100 см. При всех вариантах использования по лестнице вдвоем в одном направлении ходить сложно, а для одного человека такой ширины достаточно.

    Проступи спиральных конструкций имеют треугольную форму, поэтому глубина ступеней в разных концах различается почти в 4 раза. Чтобы подъем и спуск были удобны, длина проступей у колонны должна составлять 100 мм, а с противоположной стороны – 400 мм. Тогда на серединной линии ступень будет иметь оптимальный параметр – около 200 мм.

    Важный параметр в расчетах винтовой лестницы – направление входа и выхода. Вектор зависит от количества ступеней и периода вращения лестницы. Для каждой конструкции, расположенной в помещении с определенной высотой, эту величину нужно рассчитывать. Здесь мы приведем справочный параметр:

    • при высоте ступеней 22 см лестница в помещении 3,10 м (2,8 м – комната и 0,3 м – перекрытие) сделает один полный оборот. То есть, вход и выход будут направлены в одну сторону.

    Винтовые лестницы могут быть выполнены в различных конфигурациях. Основной элемент спиральной конструкции – забежная ступень, которая имеет треугольную форму, встречается во всех других типах лестниц, в том числе и в маршевых.

    Забежная лестница на второй этаж

    Забежная – от слова забегать: все ее проступи набегают друг на друга. Забежная лестница в чистом виде – это винтовая или круглая. Проступи этих конструкций выполнены в виде трапеции или треугольника. Гораздо чаще забежные элементы встречаются в многомаршевых типах лестниц. Поворотные ступени соединяют различные пролеты вместо горизонтальных площадок.

    Отрезки с поворачивающимися ступеньками выглядят очень красиво. Такие лестницы строят в гостиных – изгиб придает помещению элегантность. К тому же забежные марши в значительной степени экономят площадь лестничного проема.

    Мнение эксперта

    Сергей Юрьевич

    Строительство домов, пристроек, террас и веранд

    Задать вопрос

    К примеру, два марша метровой ширины, расположенных под углом в 180о, можно соединить не горизонтальной площадкой, а забежными ступенями. В этом случае только на повороте мы получим 7 ступеней общей высотой 105 –160 см.

    Пояснение: встречные марши, каждый шириной 1 м, примыкают к площадке, глубина которой – 1 м. В этот прямоугольник вписывается полуокружность радиусом 1 м. Длина ее составляет 3,14 м. Таким образом, мы можем построить 7–8 ступеней, глубина проступи которых по периметру составит 39–42 см. Высота каждой ступени лежит в диапазоне 15–20 см.

    При сооружении забежных отрезков лестниц следует придерживаться определенных правил:

    1. Высота забежных ступеней должна равняться высоте маршевых проступей. Допускается отклонение 5 мм.
    2. Глубина забежных ступеней по средней линии должна равняться глубине маршевых.
    3. Внутренний диаметр окружности должен быть 100 мм и более. То есть, чтобы построить забежный поворотный отрезок, следует предусмотреть минимальный зазор между встречными маршами в 100 мм.

    Прямая лестница на второй этаж

    В реальной обстановке прямую лестницу на второй этаж сооружают в двух случаях:

    1. Если помещение очень длинное, а территория, примыкающая к стене – это проезд. Такая ситуация может возникнуть в производственном корпусе: цеха размещены в сооружениях ангарного типа, длинная однопролетная лестница на антресоль – лучший способ компоновки. Подобные лестницы хороши, когда они расположены с внешней стороны зданий у глухой стены.
    2. Если помещение очень тесное, и угол наклона лестницы превышает 50о. Крутую лестницу можно установить для мансардных помещений. Главное условие: глубина ступени должна быть хотя бы 100 мм или более.

    Мнение эксперта

    Сергей Юрьевич

    Строительство домов, пристроек, террас и веранд

    Задать вопрос

    В большинстве случаев в частных домах создают поворотные конструкции.

    Многомаршевую лестницу с поворотом рассчитывают по тому же алгоритму, что и одномаршевую.

    • Отличие состоит в том, что в конструкцию добавляют еще одну горизонтальную площадку. Таким образом, получают два прямолинейных отрезка.
    • Следом решают задачу – на какой высоте ее расположить. Для этого вычерчивают конструкцию на бумаге в двух проекциях. Сумма высот каждого пролета должна быть равна общей высоте каркаса.
    • Далее рассчитывают количество ступеней для каждого отрезка. При этом руководствуются правилом, что глубина проступи и высота проступенника на всех интервалах должны быть одинаковыми.

    Мнение эксперта

    Сергей Юрьевич

    Строительство домов, пристроек, террас и веранд

    Задать вопрос

    Допускается изменять высоту фризовых ступеней – первой и последней.

    Отрезок с забежными ступенями обсчитывают так же, как спиральную конструкцию. Проектируемую глубину проступей закладывают по серединной линии. Добиваются при этом единства параметров для прямолинейных и для криволинейных пролетов.

    Внутренние конструкции обычно устанавливаются в углах здания: марши примыкают к смежным простенкам. Наружный вариант более вариабелен. Место поворота выбирают так, чтобы лестница не ограничивала подходы к двери первого этажа. При этом учитывают расположение дождевых отливов.

    Площадку устанавливают на опоры или крепят к стене. Лучшими опорами для металлических конструкций считаются стальные трубы диаметром 100 мм. Нижнюю часть труб опирают на фундамент, который закладывают достаточно глубоко – ниже точки промерзания грунта.

    К стенам промежуточную площадку крепят с помощью анкерных болтов или кронштейнов. Зачастую закладные предусматривают еще на этапе проектирования дома.

    Мнение эксперта

    Сергей Юрьевич

    Строительство домов, пристроек, террас и веранд

    Задать вопрос

    Важный элемент – конфигурация пола на площадке. Металлическая поверхность коварна: в дождь и снег она обеспечивает минимальное сопротивление между подошвой ботинка и железом. При выборе материала между штампованным листом и просечным железом преимущество отдают сетчатой перфорированной поверхности.

    Встречные марши сходятся на одной промежуточной площадке, которая выполняет функцию отдельной, но очень широкой перекладины. Здесь лестница меняет направление движения на 180о. Применяется конструкция только для наружных лестниц или для строительства лестничных пролетов на отдельных клетках – вертикальных тамбурах.

    Существуют комбинированные варианты: между прямыми маршами расположена не горизонтальная площадка, а отрезок с забежными ступенями. Такая лестница своей конструкцией напоминает винтовую.

    Еще одна разновидность: встречные марши соединяются с площадкой посредством забежных ступеней. Такая конфигурация встречается достаточно редко: получается консольная конструкция, которая нуждается в дополнительной усиливающей опоре.

    В любом случае площадка на лестнице из металла в двухэтажном доме – это лучшая конструкция: она максимально удобна, безопасна и функциональна.

    Изготовление лестницы на второй этаж из металла

    Технологический процесс начинается с изготовления площадки. После того как сварили раму, ее жестко фиксируют – либо крепят анкерами к стене, либо устанавливают на опорные столбы.

    После закрепления площадки приступают к изготовлению и установке косоуров или тетив. Важный момент на этой стадии: все детали должны быть полностью конгруэнтны. Малейшее отступление от этого правила приведет к перекосу ступеней и возникновению других, более важных с точки зрения безопасности, явлений.

    Следующая операция – монтаж ступеней. В вопросе – как сварить металлическую лестницу для двухэтажного дома, преимущество следует отдать тщательности. Важная деталь: кронштейны на обеих балках должны располагаться симметрично. Чтобы облегчить процесс примерки целесообразно изготовить шаблон: скорость и точность выполнения работ сразу возрастут.

    Заключительный этап – очистка каркаса от окалины, ржавчины и заусенцев. Все соединения и торцы металлических деталей зачищают, грунтуют, красят.

    На этом работы по монтажу и сварке завершаются. Оставшиеся технологические операции связаны с облицовкой. А это уже предмет нового увлекательного обзора.
