Теплый пол водяной своими руками в частном доме. Как сделать теплые полы от водяного отопления в частном доме правильно?

Чтобы организованная система при эксплуатации не стала разочарованием и тратой средств, нужно на этапе ее проектирования учесть следующие моменты:

• водяные теплые полы дадут тепло в дом, если в бетонной стяжке будет минимум (лучше полное отсутствие пузырьков воздуха). Воздушные камеры ухудшают отдачу тепла;
• избежать растрескивания стяжки можно при добавлении в нее пластификаторов;
• изучая вопрос, как сделать теплые полы от водяного отопления в частном доме, измерьте площадь в каждой комнате, где будет обустраиваться система. Если площадь поверхности свыше 40м2, тогда бетонная стяжка укладывается частями. Если вы не знаете, как правильно сделать теплый пол большой площади от отопления в частном доме, напомним, что между швами обязательно прокладывают демпферную ленту;
• с типом чистового покрытия нужно определиться заранее. От его эксплуатационных условий и толщины будет зависеть допустимый шаг и толщина стяжки. Если устройство водяного теплого пола в частном доме по схеме выполняется с применением паркета, тогда шаг делают не менее 200 мм, иначе покрытие быстро потеряет свои внешние и физико-технические качества. А толстая напольная отделка может поднять настолько уровень пола, что дверной проем придется уменьшать;
• заливать своими руками стяжку теплого пола в доме нужно только после проверки системы. Значит, первый ее запуск придется проводить после укладки труб и подключения их к коллектору;
• чем толще труба, тем больше расход воды и затраты на организацию, поскольку подключать теплый пол своими руками в частном доме придется с использованием фитингов и переходников. Да и изогнуть толстую трубу будет крайне непросто;
• марка бетона М200 и выше. На этом материале не стоит экономить, поскольку стяжка должна обладать высокой несущей способность — принимает нагрузки от мебели, техники, людей;
• интересуясь вопросом, как правильно сделать теплый водяной пол в частном доме, нельзя забывать о том, что внутри петли и контура трубы должны быть цельными. Отрез изделия выполняют возле коллектора, которых разумнее разместить по центру.

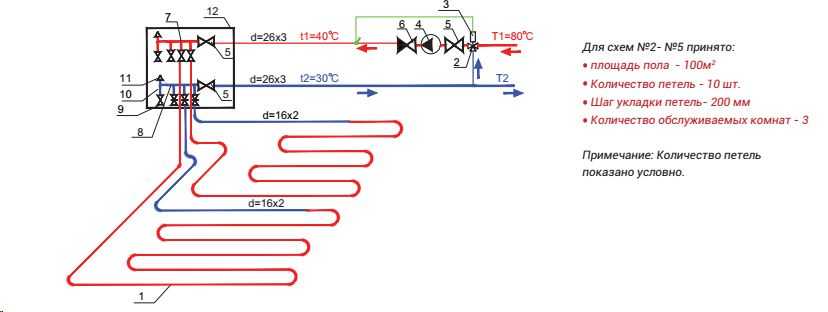

Как подключить теплый пол к отоплению в частном доме. Вариан. Подсоединение контура через отопление с использованием термомонтажного модуля

Данная схема применяется, когда дом уже эксплуатируется и хозяин не хочет принципиально менять систему отопления, переделывая её полностью, а тёплый пол нужно сделать только в одном небольшом помещении: кухне, санузле, в тамбуре на входе в дом.

1. При использовании такой схемы теплоноситель поступает в контур пола не от котла, а из радиатора. Его температуру в данном случае снизить невозможно, поэтому придётся довольствоваться той, что есть в существующем отоплении, если оно центральное (правда, делать это в квартирах многоэтажных домов не разрешается), или настраивать работу котла так, чтобы избежать перегрева пола.

   Подключение теплых полов к центральному отоплению напрямую

2. Для регулирования температуры пола на обратной трубе устанавливается вот такой, как на фото, автономный модуль, состоящий из клапана с воздухосбросом и терморегулирующей головкой, который можно купить в готовом варианте или собрать из отдельных деталей. Под него в стене делается выемка, которая потом закрывается пластиковой крышкой, а на виду остаётся только головка регулятора.

   Автономный модуль для регулирования температуры пола

3. Принципиальное отличие этой схемы от прочих заключается в том, что горячая вода из радиатора заходит в обособленную петлю пола, остывает там до нужной температуры, а затем продвигается далее, уступив место новой порции теплоносителя.
4. Этот способ не слишком комфортен, так как вероятность перегрева пола всё же остаётся. Однако для маленьких помещений типа ванной или лоджии, в которых люди не находятся длительное время, вполне подходит. Во всяком случае, по цене такая схема наиболее выгодна, да и монтируется очень просто.

Как сделать теплый пол в деревянном доме. Электрический теплый пол в деревянном доме

В отличие от водяного пола в деревянном доме – электрический намного проще обустроить, так как его можно смонтировать как по лагам, так и по стяжке. Стоит заметить, что при укладке электрического теплого пола используется слой фольги, который защищает провода от нагревания и предотвращает попадание влаги.

Обустройство теплого электрического пола в деревянном доме имеет множество преимуществ, таких как экологическая безопасность, простота в установке и эксплуатации, бесшумность работы. В отличие от водяного пола – электрический теплый пол работает бесшумно.

Отсутствие необходимость специального ухода за теплым полом, как и отсутствует испарение воды. Это преимущество является одним из самых важных.

При работе водяных полов вода из системы может испаряться, тем самым повреждая характеристики напольного покрытия. Электрический теплый пол не влияет на сохранность и характеристики напольного покрытия.

Как укладывать теплый электрический?

Электрический теплый пол может выступать как основное средство обогрева, так и дополнительный источник обогрева помещения. В среднем система электрического теплого пола может отопить помещение размерами от 10 до 25 м2.

Этапы укладки теплого электрического пола с подложкой

Сперва производится укладка утеплителя на бетонный или деревянный пол. Можно обойтись без этого этапа, он необходим для улучшения теплоизоляционных качеств пола.

Далее происходит укладка фольги. Слой фольги будет защищать нагревательный кабель теплого пола от перегрева и деформации.

Следом монтируется металлическая сетка. Укладка металлической сетки – необходимый этап установки теплого электрического пола. Металлическая сетка выполняет несколько функций, к ней прикрепляется нагревательный кабель и она обеспечивает защиту от возгорания.

Далее укладывают нагревательный кабель. При укладке электрического пола по лагам в них проделывают отверстия. Укладывать кабель теплого электрического пола рекомендуется способом «змейка». Таким образом, можно сэкономить материал, а также упростить процесс укладки.

Следом выполняется присоединение к системе теплого пола терморегулятора и температурного датчика, которые позволят регулировать температуру в помещении.

Наконец производится укладка подложки и чистового пола, который представляет собой доски ДСП или ДВП плиты. Этот этап укладки необязателен. Напольное покрытие можно устанавливать сразу после укладки подложки на кабель теплого электрического пола.

Укладка теплого электрического пола на стяжку

Укладку теплого электрического пола можно легко и просто с помощью стяжки.

Первым делом производится установка теплоизоляции. В качестве теплоизоляции может выступать пенопласт, его рекомендуется уложить в 1 слой. Толщина пенопласта не должна превышать 15 см. Если вы собираетесь укладывать в качестве напольного покрытия паркет или ламинат, то можно обойтись без теплоизоляционного покрытия, заменив его на гидроизоляционное, например, полиэтиленовую пленку.

Далее производится укладка слоя фольги, установка арматурной сетки и закрепление труб на ней. Укладывать трубы рекомендуется змейкой или любым другим способом.

После вышеописанных манипуляций, производится заливка бетонного раствора. Для того, чтобы добиться идеально ровной поверхности, можно использовать дополнительный слой нивелир-смеси. Стоит заметить, что идеальным пол должен быть только для некоторых видов напольного покрытия, например, ламината. В конце производится укладка напольного покрытия.

Как сделать теплый пол в доме. Устройство водяного теплого пола

Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

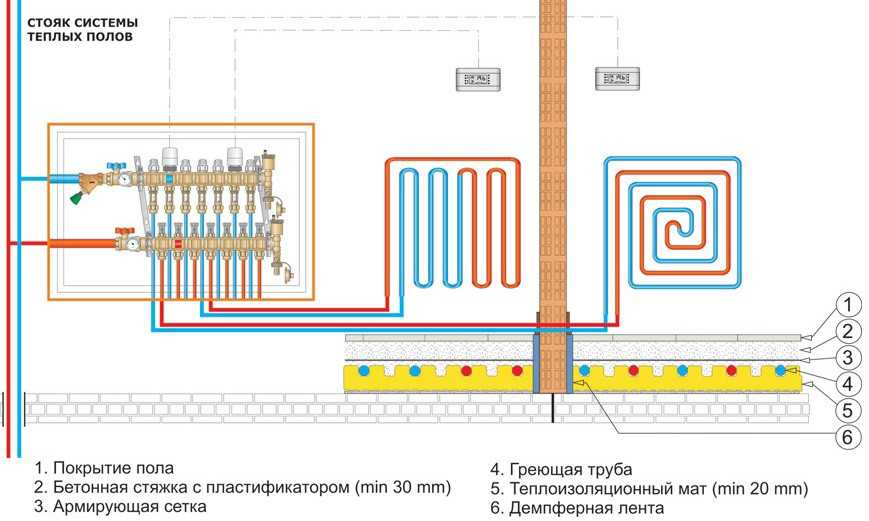

Типовая конструкция «пирога» теплого водяного пола

Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемые сухие теплые полы, но они делаются в основном в домах с деревянными полами . В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.

Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный пенополистирол , который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.

В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая плитка или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или линолеум тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.

Так обозначаются напольные покрытия способные работать с теплыми полами

Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.

Теплый пол в доме плюсы и минусы. Какие плюсы и минусы теплого пола: давайте разберемся

1.
2.
3.
Уют в доме зависит не только от интерьера, но и от температуры. В холодном помещении находиться не комфортно, к тому же это грозит простудными заболеваниями. Также зимой можно столкнуться с проблемой холодных полов – если в комнатах ее удается решить, положив на поверхность ковер, то по напольной поверхности в ванной и на кухне ходить не совсем приятно. Пригодится система пола с обогревом и в детской комнате. Казалось бы, лучше такой системы обогрева не может быть ничего. Но стоит учитывать, что имеет теплый пол плюсы и минусы. Как он выглядит, можно посмотреть на фото.

Достоинства теплого пола

Имеет такие теплый пол преимущества:

• комфортная температура поверхности пола;
• равномерный обогрев помещения;
• повышение температуры воздуха в комнате.

Нужно сразу сказать, что система пола с обогревом не может заменить обычное отопление. Традиционные батареи обеспечивают основной нагрев воздуха в помещении. Теплые полы могут использоваться лишь в качестве дополнительного обогрева комнаты. Это — минусы теплого водяного пола. Он обычно используется для прогрева именно пола – все же ходить по теплой поверхности гораздо комфортнее, чем по холодной. Но в то же время, благодаря этой системе, помещение будет обогреваться лучше, поскольку к традиционным батареям присоединяется и другой источник отопления. Вдобавок ко всему, тепло будет распределяться равномерно, так как комната станет нагреваться по всей площади.

особенности систем теплых полов

оптимальная температура поверхности пола – 25-28 градусов. при установке системы стоит учитывать, что наибольшая температура будет наблюдаться в самом начале водяного теплого пола – по мере продвижения по трубам, она будет падать. с электрическими полами такой проблемы не возникает.
Но имеют и электрические теплые полы плюсы и минусы. Прежде всего, обогреву могут мешать мебель и некоторые напольные покрытия. Также не рекомендуется делать электрический теплый пол под покрытия, подверженные возгоранию, например, паркет. В принципе, дерево выдержит нагрев до 30 градусов, но если основного отопления не будет, и по датчику температуры воздуха в помещении нужно будет достигнуть 20 градусов, не исключено, что этот материал загорится. Читайте также: » Как сделать теплый пол на кухне – монтаж электрического или водяного пола отопления «.

Что касается того, есть ли вред теплых полов, то температура их поверхности будет выше, чем воздуха. Но это не может способствовать возникновению простуды – напротив, больше шансов заболеть, передвигаясь по холодному покрытию. Установив систему теплого пола в ванной, кухне, детской комнате, можно не переживать о болезнях – как известно, простуды часто возникают при переохлаждении ног (прочитайте: » Теплый пол для ванной комнаты: правильное решение «).

Имеет теплый пол недостатки, среди которых, например, невозможность полного управления температурой. Это в основном относится к водяным системам. Уровень нагрева электрических полов можно настраивать, если, конечно, приобрести хороший датчик, качественно измеряющий температуру. Специалисты советуют устанавливать программируемые электронные приборы – с их помощью можно выставить желаемый уровень температуры воздуха или поверхности пола, а при достижении данного показателя система будет автоматически отключаться. Читайте также: » Как выбрать мобильный теплый пол под ковер – виды. характеристики, преимущества и недостатки «.
Плюсы и минусы теплого пола, подробно на

устройство теплого пола

нагревательный элемент укладывают на теплоизоляционный материал при устройстве теплых полов , сверху заливают стяжку и настилают напольное покрытие. насчет того, вредны ли теплые полы, то это утверждение абсолютно неверно.

Удельное тепловыделение – основной параметр системы теплого пола. Он колеблется в пределах 15-25 Вт/м. Для укладки пола нужно выбирать изоляционный материал, который сможет выдержать температуру выше 100 градусов. Иначе при эксплуатации системы могут возникнуть проблемы. Читайте также: » Какие бывают электрические полы с подогревом – виды, особенности, правила укладки «.

Что касается того, что теплые полы вредны для здоровья, то это абсолютно неверно – подогрев напольной поверхности может сказаться на здоровье только положительным образом. Но чтобы такая система прослужила долго, ее нужно правильно установить.

Технология теплого пола в доме. Сферы применения водяных теплых полов

Основным и самым важным недостатком теплых полов водяного типа является невозможность их использования в многоквартирных домах с централизованным отоплением. Конечно, всегда можно попытаться согласовать такую ситуацию с местными управляющими компаниями – но в подавляющем большинстве случаев итогом будет отказ.

Вся проблема заключается в возможностях и характеристиках централизованной отопительной системы. Она характеризуется высоким давлением и температурой – и эти показатели слишком велики для теплого пола. Любые ошибки, допущенные в процессе монтажа, могут привести к протеканию контура, в результате которого нижняя квартира будет залита горячим теплоносителем, а верхние квартиры попросту останутся без отопления. Поэтому, если уж есть необходимость обустройства теплого пола в квартире, то нужно выбирать электрические варианты (разумеется, при этом нужно учесть все возникающие нюансы).

В частных домах ситуация выглядит совершенно иначе. Здесь уже нет ограничений по применению, поэтому технология водяного теплого пола может раскрыться в полой мере. Благодаря рациональному распределению тепла в помещении (тепло по большей части остается на нижнем уровне) достигается значительная экономия. Помимо частных домов, теплые полы можно использовать и в других постройках – например, в гараже или мастерской.

Наиболее эффективными теплые полы оказываются в том случае, если напольное покрытие выполнено из плитки или ламината – эти материалы нагреваются и удерживают тепловую энергию. При использовании в качестве напольного покрытия ковролина эффективность обогрева помещения будет снижена из-за низкой теплопроводности данного материала.

Теплый пол в частном доме по грунту. Теплый пол по грунту в частном доме. Устройство, монтаж и подключение к сети

Существуют разные методики укладки панельного отопления. Одной из них является теплый пол по грунту. Особенность в том, что делается такой обогрев во время строительства здания, а не впоследствии его эксплуатации, вследствие желания модернизировать жилье.

Запланировав сделать тёплый пол по грунту в частном доме, следует разбить всю работу на два этапа: на нижние слои заливается черновая стяжка, далее выкладываются все остальные слои пирога. Это железное правило для укладки, продиктованное возможной усадкой грунта.

Что собой представляет теплый пол на грунте

Конструкция теплого пола, которая укладывается в помещениях, напоминает своеобразный «пирог», поскольку состоит из нескольких слоев.

Заливка теплого пола по грунту напрямую зависит от характеристик почвы. Она должна отвечать определенным требованиям и нормативам.

Так, подземные воды должны находиться не выше, чем 5–6 метров от уровня верхнего слоя. Важно, чтобы почва участка не имела высокое значение рыхлости и воздушности. Потому не допускаются строительные работы на песчаниках и черноземе. Важно также учитывать нагрузку, которая будет приходиться на конструкцию в процессе эксплуатации. Устройство пола должно обеспечить следующее:

• надежную тепловую изоляцию комнаты;
• не дать грунтовым водам затопить помещение;
• устранить внешние шумы;
• не допустить проникновения водяного пара;
• обеспечить комфорт жителям.

Водяной тёплый пол по грунту

Конструкция панельного отопления – превосходное решение для жилых комнат и рабочих помещений с крупной площадью (более 20 м2). Здесь можно использовать электрический обогрев или водяной. В мелких помещениях (санузел, балкон или лоджия) трубы разместить достаточно сложно. Потому допускается (и даже рекомендуется) использование электрических теплых полов. Как правило, все стремятся обеспечить уют в первую очередь в больших помещениях. Стоит рассмотреть водяной пол по грунту, его особенности.

Важно знать! В многоэтажках запрещена укладка водяной панельной системы обогрева совместно с централизованным источником тепла. Это обусловлено разгерметизацией системы, внесением дополнительных сопротивлений в рассчитанный заранее проект, что помешает корректной работе.

Исходя из этого, стоит понимать, что для подключения обогрева стоит рассмотреть наличие автономного источника тепла. А для этого нужно обратиться в соответствующие государственные структуры за разрешением.

Существует несколько методик монтажа водяных систем. Но для каждой из них нужно предусмотреть следующее:

1. При укладке на грунт стоит позаботиться об организации своеобразной «подушки». Первым укладывается слой песка (толщина 5–7 см), далее идет камень мелкой фракции (толщина слоя – 8–10 см).
2. Второй этап – гидроизоляция. Использовать можно практически все доступные материалы. Подходит битумно-резиновая или битумно-полимерная мастика. В качестве альтернативы можно применять оклеечный тип. Такой вариант имеет армирование в виде стекловолокна.
3. Не обойтись и без тепловой изоляции. Можно использовать пенополистирол. Толщина этого слоя вариативная и зависит от проводимых расчетов.
4. Можно использовать дополнительный слой теплоизоляции рулонного типа с покрытием из фольги (это вспомогательная конструкция, потому данный шаг можно пропустить).
5. Укладка труб теплого пола по грунту.
6. Поверх трубопровода делается стяжка. Потребуется и ее армирование сеткой. Высота такой конструкции вместе с нагревательными элементами должна составлять 50–70 мм. Это делается для быстрого прогрева покрытия. Армирование проводится над конструкцией теплого пола. Это делается с целью равномерного распределения нагрузок на систему.
7. Финишное покрытие. Здесь разрешено применять материалы, которые не поддаются тепловому воздействию напольной системы отопления.

Видео теплый пол в частном доме. Как сделать теплый пол правильно.

Теплый пол от центрального отопления своими руками

Водяной теплый пол — технология старая и давно проверенная. В большинстве случаев ее используют в частных домах, там, где есть возможность использовать автономный отопительный котел. При этом у жителей многоэтажек в Перми также всегда был интерес к данной технологии, однако неизбежно возникал вопрос, можно ли запитать теплый пол от центрального отопления? Как правило, уполномоченные инстанции не позволяют подобных переделок. Но в некоторых случаях такая возможность всё же имеется.

Водяной пол в квартире

Действующее законодательство прямо запрещает проводить изменение схемы трубопроводов в квартире многоэтажки с центральным отоплением. Однако, если сама система это позволяет, а Вам очень хочется, чтобы было тепло на лоджии, то грамотный мастер может подключить теплый пол без каких-либо последствий для системы.

Это возможно в том случае, если:

1. Одна труба. Схема отопления в доме должна быть осуществлена по особой разводке. А именно — на каждую квартиру должна быть заведена одна основная труба отопления, из которой запитаны все батареи.
2. Выход в магистраль. Из квартиры теплоноситель должен уходить в обратный магистральный трубопровод.

Очевидно, что такой системой отопления могут похвастаться лишь немногие жилые многоэтажки в Перми. Но если уж Вы оказались в числе счастливчиков, то в Вашем случае это всё же можно сделать. Главное при этом соблюдать баланс обмена тепловой энергией между смежными квартирами и не перетягивать на себя всё тепло. В противном случае нелестные отзывы о Вас от соседей гарантированы.

Водяной пол в частном доме

Незначительный процент частных жилых домов в Перми также подключен к системе центрального отопления. Вот у этих людей как раз больше всего свободы в том, что касается переоборудования отопительной системы дома. Поскольку в частном доме нет необходимости соблюдать тепловой баланс между квартирами, здесь у людей есть возможность помимо батарей (или вместо них) использовать еще и теплый пол от центрального отопления.

Когда водный пол монтировать нельзя?

Подключить водяной теплый пол в квартире к центральному отоплению нельзя с технической точки зрения в том случае, если этим действием неизбежно будет нарушен тепловой и гидравлический баланс на общем стояке отопления.

На практике нарушения баланса неизбежны везде, где на каждую батарею (комнату) предусмотрен отдельный стояк. А это абсолютное большинство квартир в Перми.

Возможные проблемы

Самая главная проблема, с которой сталкиваются мастера при подключении теплого пола к центральному отоплению (помимо того, что это нее вполне законно) — это разница рабочей температуры теплоносителя.

Для традиционных открытых радиаторов требуется теплоноситель с температурой в пределах 70-90°С. Однако трубопроводы теплого пола (да и вся его концепция в целом) рассчитаны на работу с водой 45-50°С. Если напрямую подавать кипяток из батареи в теплый пол, то для системы это будет очень плохо и она тут же выйдет из строя. И когда явятся представители ЖЭКа, непременно последуют весьма жесткие штрафные санкции, не говоря уже о демонтаже теплого пола.

И хотя схема подключения к центральному отоплению всё же существует, в любом случае это будет достаточно сложное техническое решение, экономическая целесообразность которого будет сомнительна.

Электрические полы

Если Вам очень нужно сделать отопление на балконе или в ванной, то лучше для этих целей использовать электрический пол.

Компания «Тепломир» предлагает простое и эффективное решение для дополнительного обогрева проблемных мест квартиры в Перми — инфракрасный пленочный пол. Он обладает следующими преимуществами перед водяным:

1. Законность. Вам не нужно бояться, что ЖЭК узнает про теплый пол от центрального отопления в Вашей квартире. Пленочные полы полностью законны.
2. Дешевизна. Даже самый простой водяной пол требует сложного и дорогостоящего монтажа, тогда как пленочный пол не потребует больших затрат при установке.
3. Простота. Монтаж пленочных полов намного проще с технической точки зрения. Вы способны выполнить его даже своими руками.
4. Эффективность. Эффективность работы пленочного пола легко регулировать. При этом он годится и для комнаты, и для балкона, и как теплый пол в бане.

Помимо инфракрасных теплых полов компания «Тепломир» также реализует змеевики для ванной, системы обогрева труб, полотенцесушители в Перми и другое оборудование.

Полное руководство по лучистому теплу в нашем автономном доме Cordwood

Раскрытие информации: Иногда я зарабатываю продукты или комиссионные от партнерских ссылок или партнерских отношений в своем блоге. Я рекомендую только те продукты и услуги, которым доверяю.

Узнать больше.

Системы лучистого отопления могут быть удобным и эффективным способом отопления дома. Мы познакомим вас с основами и покажем, как наша система лучистого отопления работает в нашем дровяном доме.

Когда мы находились на стадии планирования нашего проекта по строительству дома из дров, мы рассмотрели широкий спектр способов обогрева и охлаждения нашего дома. Мы знали, что существует значительная вероятность того, что наша собственность будет «отключена от сети», поэтому мы исключили системы, потребляющие большое количество энергии, такие как электрические печи с принудительной подачей воздуха.

Идея установки системы лучистого отопления внутри бетонной плиты становилась все более и более привлекательной по мере того, как мы дорабатывали наш проект. Теперь, когда мы сами установили его и прожили с ним несколько зим, как он себя показал? Вот что вам следует знать, если вы планируете использовать лучистое тепло для своего дома.

БЫСТРАЯ НАВИГАЦИЯ

Что такое лучистое тепло?

Почему вы выбрали лучистое тепло?

Сколько стоила ваша система?

Как устроена ваша система?

Кто-то другой устанавливал или сам делал?

Откуда вы взяли свою систему?

Ваши полы теплые?

Насколько теплым на самом деле является тепловое излучение в вашем доме?

Почему вы не выбрали солнечный водонагреватель?

Почему вы не выбрали электрический водонагреватель?

Сколько пропана он использует?

Как вы экономите пропан И солнечную энергию с помощью вашей системы?

Какой совет вы можете дать тем, кто хочет сделать свою систему лучистого отопления своими руками?

Должен ли я работать с компанией или покупать запчасти самостоятельно, чтобы получить их дешевле?

Что такое лучистое тепло?

Лучистое тепло означает «использование источника тепла в полах (или стенах) для излучения тепла наружу через воздух», в отличие от системы принудительной вентиляции, которая продувает теплый воздух через ряд вентиляционных отверстий. Источником излучения могут быть электрические элементы, но количество энергии, необходимое для работы такой системы вне сети, было для нас непомерно высоким, поэтому мы выбрали «гидроническую» или водяную систему.

Вот краткий обзор:

Да, это выглядит безумно. Да, это в нашей главной ванной. Нет, мы недостаточно тщательно спланировали, куда это пойдет. Вы можете прочитать все о том, как заранее спланировать такие вещи здесь.

Почему вы выбрали лучистое тепло?

Во-первых, имело смысл установить трубу до заливки плиты, просто чтобы иметь ее в качестве опции. Очевидно, что вы не можете вернуться и установить что-либо на свою плиту после того, как это будет сделано, поэтому мы ухватились за эту возможность, пока она у нас была.

Во-вторых, Марк был непреклонен в том, что не нагнетал воздух. Системы принудительной вентиляции выдувают аллергены и другие неприятные вещества через вентиляционные отверстия. Они также довольно громкие. Большинство людей привыкли слышать свист воздуха в воздуховодах и звуки топки. Я не понимал, насколько мы привыкли к этому фоновому шуму, пока мы не переехали в наш дом и не обнаружили, насколько тихим является лучистое тепло!

Я заметил, что аллергия Марка практически исчезла, когда он жил в доме без принудительной вентиляции. Это не то, с чем я лично боролся, но я заметил, насколько легче стало дышать. Воздух кажется «чище».

В-третьих, это помогает нам, когда мы не можем использовать дровяную печь. Первоначальная мысль заключалась в том, что однажды мы состаримся и не захотим иметь дело с дровяным отоплением. Реальность такова, что СЕЙЧАС гораздо больше ситуаций, когда мы не можем использовать дровяную печь. Когда зимой мы уезжаем за город, лучистое тепло поддерживает в доме стабильную температуру, чтобы избежать замерзания труб. Это также помогает, когда мы возвращаемся домой совершенно измученными и не испытываем никакого желания разводить огонь.

Мы находим, что дровяная печь дает нам более агрессивный тип тепла, но что излучение дает нам больше свободы. Нам нравится иметь оба варианта.

Сколько стоила ваша система?

В сумме получилось около 7500 долларов. Это включает в себя каждый отдельный компонент, включая безбаковый водонагреватель. Вы можете прочитать больше о различных затратах на нашу домашнюю сборку в этом посте.

Как настроена ваша система?

Наша излучающая система состоит из воды в трубке PEX, которая проходит через нашу бетонную плиту . Мы уложили трубы на место, используя продукт под названием Crete-Heat , который представляет собой изоляцию, пароизоляцию и замковую систему, удерживающую трубы на месте без необходимости привязывать их к арматуре. Использование этой системы позволило нам полностью отказаться от арматуры и использовать фибробетон для нашей плиты.

Система лучистого отопления с использованием труб PEX, размещенных на острове Крит Теплоизоляция

Это замкнутая система , что означает, что вода на нашем полу не взаимодействует с нашей питьевой водой. В нашем регионе открытая система была невозможна.

Мы нагреваем систему с помощью безрезервуарного пропанового водонагревателя мощностью 180 000 БТЕ и прокачиваем воду с помощью электрических насосов AC .

Мы выбрали две зоны обогрева : одна для передней половины дома (гостиная, кухня) и один для задней половины (спальни и ванные комнаты) . Наличие двух зон означает, что мы можем установить в спальнях температуру, отличную от температуры в передних комнатах.

Кто-то устанавливал вашу систему или делал ее самостоятельно?

Мы установили систему сами и никоим образом не отдавали эту часть в аренду. Скажу, что это проект НЕ для начинающего рукодельника, но и не невозможный. Самой сложной «технической» частью было создание макета и сборка труб и других деталей коллектора.

Тем не менее, на самом деле самой сложной частью было разматывание неимоверных количеств труб PEX в 3:00 утра, потому что мы упрямы. Ждите ЭТОЙ веселой истории.

Откуда вы взяли свою систему?

Вместе с Radiantec , компанией, которая специализируется на системах лучистого отопления, мы собрали пакет «Сделай сам» для людей, которые хотят установить его самостоятельно. В целом, мы были очень впечатлены их уровнем обслуживания, компетентностью и доступностью.

Мы отправили им план нашего дома, а они прислали нам макет установки и ценовое предложение. Поскольку наша сборка была разнесена, мы смогли оплатить первую половину системы, когда мы установили ее в 2016 году:

Первая партия материалов для нашей излучающей системы «сделай сам» выглядела так в нашем пикапе.

А потом заплатите за вторую половину, когда мы его установили в 2017 году:

У вас теплые полы?

Это, наверное, самое большое заблуждение людей о нашем лучистом тепле. Представьте это как бассейн: если температура воды показывает 76, и вы входите, вы ощущаете, что вода очень холодная, потому что температура вашего тела больше похожа на 9. 8. Наши полы такие же. Если мы установим напольный термостат на 76, он по-прежнему будет холодным на ощупь, но окружающий воздух согреется и станет более комфортным.

Насколько тепло становится помещение при лучистом тепле?

Используя предыдущий пример, если мы установим температуру пола на 76, для нас более вероятно, что воздух будет примерно на 10 градусов или около того ниже, около 66 градусов. Поскольку наши стены из дров, они имеют огромную тепловую массу, и я держу пари, что наша излучающая система должна как бы «бороться» с влиянием стен. Я не могу говорить о том, как бы работала та же самая излучающая система, если бы наши стены были на каркасных стойках.

Термостат позволит поднять температуру воды до 82 градусов, но мы обычно не поднимаем ее так высоко, потому что не хотим использовать так много пропана.

Почему вы не выбрали солнечную горячую воду?

В то время это был вопрос стоимости и практичности системы. Мы не были полностью уверены, что сможем создать множество солнечных нагревателей, достаточно больших в нашем бюджете, чтобы обеспечить горячую воду по требованию для нашего лучистого И регулярного использования (например, купание, мытье посуды и т. д.). Пропан был для нас довольно недорогим способом обеспечить удовлетворение наших потребностей.

Конечно, поскольку наша усадьба развивается, и мы ищем более устойчивые варианты, я, конечно же, не могу исключить солнечное отопление!

Почему тогда не выбрали электрический водонагреватель?

Любой прибор с электрическим нагревательным элементом потребляет ТОННУ энергии. Мы могли бы использовать электрический водонагреватель, электрическую печь и электрическую плиту без подключения к сети, но нам пришлось бы установить огромную систему солнечной энергии. Проще говоря, у нас не было денег для того, чтобы начать.

У нас есть планы по расширению нашей системы в будущем, и со временем мы можем перейти на большее количество электроприборов. До тех пор пропан прекрасно работает.

Обновление: осенью 2020 года мы расширили нашу систему солнечной энергии, но не настолько, чтобы полностью перейти на электричество. Подробнее о том, как и почему, читайте ЗДЕСЬ.

Сколько расходуется пропана?

Трудно сказать, потому что у нас есть один большой баллон для обслуживания дома и несколько пропановых приборов. Мы используем пропан, чтобы нагреть воду для стирки, нашу лучистую воду, привести в действие нашу кухонную плиту и запустить наш холодильник.

Наш бак на 500 галлонов. «Полный» на самом деле означает только 80% емкости или 400 галлонов. Мы заполнили его в начале августа (2018 г.), и на момент написания этой статьи (март 2019 г.) он был чуть ниже 40%. Это означает, что нам удалось использовать около 200 галлонов для ВСЕХ этих приборов всего за 8 месяцев. Это в среднем 25 галлонов в месяц.

Обновление 2023 года: каждый год, когда мы жили здесь, наше использование оставалось примерно одинаковым! Мы до сих пор заправляем только раз в год и используем пропан примерно с той же скоростью.

В этом году мы включили нашу систему примерно в первую неделю ноября и отключили ее в середине марта. В прошлом году часть апреля у нас выпал снег, из-за чего отопительный сезон продлился. Каждый год будет другим, поэтому наше использование будет меняться.

Как с помощью этой системы вы экономите пропан И солнечную энергию?

Это уже довольно эффективная система, но мы хотели посмотреть, сможем ли мы сделать нашу вторую зиму здесь еще более «эффективной», чем нашу первую.

С 2019 по 2022 год мы настроили нашу излучающую систему на таймер , чтобы он работал только в пиковые солнечные часы, примерно с 9:30 до 15:30. Это означало, что мы могли не расходовать дополнительный заряд батареи для системы ночью. Огромная тепловая масса нашего дровяного дома имеет тенденцию удерживать лучистое тепло в течение ДОЛГОГО времени.

Мы устанавливали термостаты примерно на 76 (реальная температура воздуха около 66) и позволяли системе работать до этого. Как правило, как только термостат достигает заданной температуры, система переходит в режим ожидания. Если бы это был очень холодный день с минусовой температурой, система могла бы включаться и выключаться чаще, но в большинстве дней стандартной зимы KY система могла бы даже не включиться снова, пока таймер не выключил бы все это.

Распорядок дня был сияющим, а ночью и ранним утром — огнем. Эта рутина, похоже, сэкономила нам солнечную энергию, пропан и дрова.

В отопительном сезоне 2022/23 мы попробовали кое-что другое.

Эта зима была не очень *зимней*, так что это может немного исказить наши данные. Но в те времена, когда это было довольно сезонно, мы нашли несколько вещей:

1. Излучающая система действительно включается только несколько раз в день, независимо от температуры наружного воздуха.
2. Когда он включается, он работает всего пару минут за раз.
3. В нашей двухзонной системе одновременно включается только одна зона, поэтому мы не используем столько энергии, сколько потенциально могли бы потреблять.

Мы отказались от таймера и просто позволили ему работать, когда он хочет, и, честно говоря, если он включается на ночь, то обычно не так долго и не потребляет достаточно энергии, чтобы сильно снизить уровень заряда батареи, поэтому мы просто позволяем этому идти своим чередом.

Какой совет вы можете дать тем, кто хочет установить систему «сделай сам»?

1. Выделите специальное место для коллектора, водонагревателя и других элементов.

Ваша система займет много места на стене в вашем доме. Если вы проектируете дом с нуля, вам следует обратить внимание на планировки, которые обеспечивают выделенное пространство для ваших домашних систем . Это одна из проблем, на которые я указываю в этом посте о создании идеальной планировки усадьбы. Потратьте некоторое время, пытаясь получить визуальное представление о красивой чистой установке radiant, и оставьте больше места, чем вы считаете необходимым.

Ознакомьтесь с этими планами домов в усадьбе, в которых есть выделенные места для коммунальных услуг.

2. Еще раз проверьте, достаточно ли у вас необходимых материалов.

Это верно независимо от того, закупаете ли вы материалы самостоятельно или работаете со специализированной компанией, как мы. Вот история, иллюстрирующая почему:

Когда мы устанавливали изоляцию Crete-Heat, мы дошли до конца и поняли, что нам этого недостаточно. И тем не менее, Radiantec заверила нас, что все было доставлено именно в том количестве, в котором мы нуждались, так что же произошло? Короче говоря, они предположили, что мы пошли по стандартному маршруту, укладывая голубую изоляцию под деревянные стены, поэтому Crete-Heat, который они нам прислали, покрыл только пространство внутри стен.

Нам и в голову не пришло перепроверить это с Radiantec, и мы заплатили за эту оплошность. Нам не хватило около 150 квадратных футов, и мы усердно работали, чтобы закончить установку системы, чтобы инспектор мог осмотреть ее рано утром следующего дня!

Рядом с нами был только ОДИН дилер, который продавал Crete-Heat, и они были в 2,5 часах езды.

С учетом проезда, погрузки и проезда на ужин мы опоздали почти на 6 часов. Но мы ДОЛЖНЫ его закончить. Так что мы работали до темноты ночи, укладывая изоляцию. Сонные и совершенно измученные, мы начали разматывать трубу PEX около часа ночи. Обычно это довольно утомительная работа, но уровень разочарования, который у нас был в этот момент, был запредельным. В конце концов мы сдались около 3:30 утра, закончив только одну зону нашей системы отопления.

Я пробрался к этой фотографии, потому что знал, что захочу ее запомнить, но мы все время были измотаны и злы.

На следующее утро Марк вышел очень рано (примерно через 2 часа сна) и начал устанавливать следующую зону. Этот небольшой сон был ключом к тому, чтобы найти способ заставить PEX лежать ровно в Crete-Heat. При этом он установил большую часть остального PEX. Появился наш инспектор и сказал: «О, вы молодец! Просто закончи другую зону, как ты сделал первую, и все будет хорошо». Раньше он устанавливал излучающие системы и проводил время, сочувствуя сложности развертывания PEX.

Вот и все. Нет прохождения/непрохождения. Просто поощрение.

Это была одна из многих причин, почему работать со строительным инспектором было не так уж и плохо. На самом деле, это было довольно хорошо.

Вы бы порекомендовали купить набор для самостоятельной сборки или пытаться найти детали самостоятельно?

ДА. Если вы сами не обладаете огромным опытом в проектировании такой системы отопления, оставьте это профессионалам. Есть определенное утешение в том, что вы знаете, что у вас есть все необходимое для того, чтобы автономная система просто РАБОТАЛА.

Если вы собираетесь пойти по пути «сделай сам», работайте с компанией, которая имеет богатый опыт и качественное обслуживание клиентов . В нашем случае нам очень понравилось работать с Radiantec. И нет, они не платили мне, чтобы сказать это. На самом деле, я почти уверен, что они понятия не имеют о существовании этого поста… пока.

Компания Radiantec проделала большую работу, рассказав нам, какой уровень квалификации вам действительно необходим. Когда Марк вместе с ними создавал нашу систему, они сказали: «Если вы умеете делать сантехнику, вы сможете установить наши системы», и они были правы. Ему нужно было научиться паять медные трубы, и у него было несколько вопросов о давлении и компонентах, но они с легкостью ответили на них.

Все, что нам прислали, прекрасно продержалось две зимы без каких-либо проблем! Это своего рода кривая обучения, если вы привыкли к системе принудительной подачи воздуха, но покупка того стоила.

Подбираете системы для собственного будущего дома? Подпишитесь, чтобы получить наше бесплатное руководство. Это поможет вам разумно начать путь собственника-строителя:

Мы купили 16 акров необработанной земли и построили автономный деревянный дом с нуля! Подробнее об этом можно узнать здесь.

Если вы еще этого не сделали, подпишитесь на нас в Facebook, Instagram и Pinterest, чтобы получить больше вдохновения, которое не обязательно попадет в блог.

Спасибо за прочтение!

Установочные комплекты для лучистого тепла «Сделай сам»

Сделай сам — сделай сам — с помощью установочных пакетов Radiantec

УСТАНОВОЧНЫЕ ПАКЕТЫ RADIANTEC позволяют
«ДОСТАТОЧНО КОМПЕТЕНТНЫМ преимуществам DO IT YOURSELFER [DIY]» получить 903 ТЕПЛО ПО РАЗУМНОЙ ЦЕНЕ.

Это то, что вы можете СДЕЛАТЬ САМИ (DIY), СВОИМИ ИНСТРУМЕНТАМИ И СВОИМ ТРУДОМ . Вы можете обнаружить, что установка лучистого тепла является одним из лучших проектов по благоустройству дома, которые вы когда-либо делали.

ЭТО ТО, ЧТО СИЯНИЕ ДОБАВИТ В ВАШ ДОМ.

• Новый уровень комфорта и эффективности . Комфорт – это всегда приятно, а энергоэффективность становится все более важной с каждым днем.
• Значительно улучшилось здоровье . Да, лучистое тепло может сделать вашу семью более здоровой. Обычные системы разносят по дому грязь, пыль, микробы, вирусы, аллергены и перхоть домашних животных всю зиму. Легко понять, почему люди болеет зимой. Конструкция вашей системы отопления является очень важным фактором .
• Положительный вклад в защиту окружающей среды . Вы можете сделать что-то прямо, своими руками, чтобы сделать мир лучше для следующего поколения.
• Ценная энергетическая система за небольшую часть стоимости, которую должны платить другие. Купить напрямую у производителя , без посредников. Вы будете контролировать проект от начала до конца.
• Последние достижения в области энергоэффективных технологий.
• Повышенная стоимость вашего дома при перепродаже.
• Возможный налоговый кредит за энергоэффективность. Щелкните здесь, чтобы получить информацию о налоговом кредите.
• Рост гордости за свой дом и за себя.
• Щелкните здесь для получения дополнительной информации о преимуществах лучистого тепла.

СЛИШКОМ МНОГИЕ ЛЮДИ СЛЫШАЛИ, ЧТО ИЗЛУЧАЮЩЕЕ ТЕПЛО ЭТО

РОСКОШЬ, КОТОРАЯ НЕ ДОСТУПНА ДЛЯ БОЛЬШИНСТВА ЛЮДЕЙ.

НУ, ЭТО НЕ ДОЛЖНО БЫТЬ ПРАВДОЙ.

Вы можете использовать свои собственные инструменты, свою рабочую силу и простые установочные пакеты от Radiantec и получить ценное дополнение к вашему дому примерно за половину стоимости .

Щелкните здесь, чтобы просмотреть установочные пакеты и посмотреть, как такие люди, как вы, улучшают свои дома. Узнайте, как они могут помочь вам выполнять работу быстрее и экономичнее.

ВОТ КАК НАЧАТЬ!

• Позвоните в службу поддержки клиентов. Вы получите честный и искренний совет . Ваш техник обещает относиться к вашему проекту, как если бы он был его собственным. Нажмите здесь, чтобы узнать, как служба поддержки клиентов может помочь
• Руководства по установке находятся на этом веб-сайте бесплатно. Щелкните здесь, чтобы просмотреть их.
