Мангал с плитой из кирпича своими руками: порядовка

31.05.201616.10.2018 Юлия5159 Views 0 Comments Барбекю, Дровяная, Кирпичная, мангал, Стационарный, Уличная

Отдых на природе в выходные дни – это один из самых эффективных способов восстановления сил после напряженной трудовой недели. Нет ничего лучше приятного общения в кругу друзей и знакомых за столом в теплый летний вечер. А разве можно представить себе отдых на даче без свежего, ароматного, аппетитного шашлыка? Конечно же, нет.

Для правильного приготовления мяса необходима специальная печь, называемая мангалом. В этой статье мы поговорим о том, какие разновидности прямоугольной жаровни существуют в настоящее время, а также коснемся вопросов, связанных с изготовлением подобных устройств с плитой своими руками.

Содержание

• 1 Печь из кирпича с мангалом
• 2 Мангал, созданный по образу русской печи
• 3 Как сделать печь для барбекю самостоятельно
• 4 Где расположить печь
• 5 Готовим материалы
• 6 Выкладываем корпус устройства
• 7 Кладка топки для варочной плиты

Печь из кирпича с мангалом

Когда заходит речь о мангале, многие из нас представляют металлический ящик, оборудованный по бокам отверстиями. Так выглядит классическая переносная жаровня. Подобное устройство незаменимо при вылазках на лоно природы, а вот в условиях дачи можно построить и успешно эксплуатировать более основательную конструкцию. Это может быть кирпичная печь с вмонтированным в нее мангалом.

Подобное устройство от своего простейшего переносного аналога отличается гораздо большими возможностями. Крытая конструкция защищена от проникновения пыли во время приготовления шашлыка, а труба для отвода дыма не заставит повара искать средство спасения от удушливого газа.

Конструкция кирпичной печи-мангала может быть дополнена варочной плитой, коптильной и духовой камерами. В подобный агрегат получится также вмонтировать небольшую емкость для подогрева воды.

Мангал, созданный по образу русской печи

В таком варочном приспособлении в пределах одной конструкции объединены достоинства мангала и русской печи.

Главной особенностью устройства является отсутствие необходимости перевязки швов, что значительно упрощает процесс его возведения и позволяет каждому домашнему мастеру сложить печь своими руками.

После того как устройство будет возведено, перед началом эксплуатации его необходимо просушить самым тщательным образом, при этом несколько первых растопок следует осуществить в разгонном режиме.

При создании арочного свода дачной печи нужно учитывать, что в его центре должен присутствовать только один кирпич. От выполнения этой конструкции зависит прочность сооружения. При формировании арочного свода используется специальное устройство из дерева, которое носит название кружало. Присутствующую разность расстояний между нижней и верхней частями соседних кирпичей арочного свода компенсируют цементно-песчаным раствором, который используется в ходе создания конструкции.

Как сделать печь для барбекю самостоятельно

Наверняка многие дачники желали бы иметь в пределах своего участка уютную беседку, оборудованную красивой печью, обладающей множеством дополнительных приспособлений для приготовления пищи, таких как духовой и коптильный шкафы, а также мангал с плитой для жарки шашлыка.

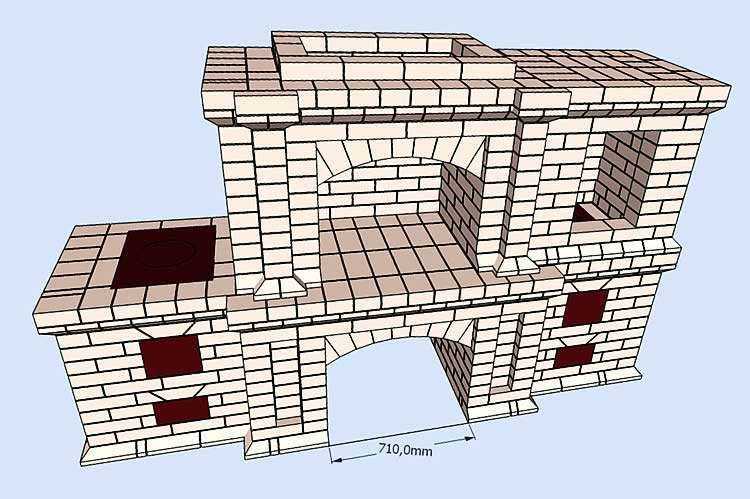

Как известно, реализация любой идеи начинается с создания проекта. Самой простой схемой является эскиз будущего устройства, в котором отображено грамотное расположение всех варочных приспособлений печи. В ходе работы над подобным проектом важно учитывать следующие особенности:

1. Высота топочной камеры должна быть не меньше расстояния между нижней и верхней частями четырех рядов кладки.
2. Высота камина – не менее шести уровней.
3. Высота мангала – не меньше трех рядов.
4. Высота кожуха, в котором будут объединены дымоходы всех варочных приспособлений, должна быть не менее трех уровней кладки.

Кроме того, следует учесть одно важное обстоятельство, значительно упрощающее конструкцию. Так как самодельная печь будет эксплуатироваться на улице, при ее постройке нет необходимости создания сложной сети каналов дымоходов, которые во время прохождения по ним дымовых газов обеспечивают дополнительную теплоотдачу.

Для печи, эксплуатирующейся на улице, достаточно все продукты горения просто-напросто вывести в одну трубу, максимально выпрямив каналы дымоходов, являющихся частью общей конструкции.

Где расположить печь

Как правило, установка мангала производится во дворе дачного участка. При выборе места для монтажа печи необходимо учитывать вероятность попадания дыма на соседний участок. Вряд ли соседи придут в восторг от того, что во время приготовления шашлыка вы лишаете их возможности дышать свежим воздухом. Проблему получится решить, пригласив соседей отведать свежеприготовленное блюдо, однако будет лучше, если вы все же избавите их от неудобств.

Чтобы выявить направление, в котором будут исходить дымовые газы от работающей печи, необходимо в месте ее будущей установки развести костер и наблюдать за направлением дыма. Нелишним будет спросить у соседей о наличии или отсутствии продуктов горения на их участке, исходящих от пылающего в вашем дворе костра.

Печь-мангал с плитой можно установить в саду. В этом случае необходимо выбрать свободную от деревьев территорию. Если плотность посадки растений высока, месторасположение будущей печи необходимо расчистить от них. Согласно требованию пожарной безопасности, вблизи источников огня не должно находиться зеленых насаждений.

Готовим материалы

Несмотря на то что печь-барбекю с плитой будет располагаться под крышей, это не защитит ее от имеющихся в данном регионе атмосферных воздействий. Следовательно, в ходе кладки корпуса печи необходимо использовать кирпич марки М-250 и выше. Это обусловлено вероятностью эксплуатации устройства в зимнее время при температуре ниже 25 °С. В результате стены конструкции будут подвержены значительным изменениям температурного режима в течение относительно непродолжительного промежутка времени.

Для кладки корпуса печи и дымовой трубы потребуется около 1500 единиц кирпича. Для выполнения полостей топок и других конструктивных элементов, где возможен прямой контакт пламени со стенами, необходимо использовать огнеупорный кирпич. Отличие шамотного материала от обычного аналога заключается в том, что он способен выдержать температуру до 1000 °С, в то время как традиционные марки кирпича могут разрушаться при показателях в 450 °С.

Величину температуры сгорания топлива можно определить косвенным способом: по цветовому оттенку нагреваемой поверхности. На основании этих наблюдений удастся выбрать необходимый для постройки топки кирпич. Если в верхнюю часть пламени поместить стальной брусок и наблюдать за изменением его цвета, через определенное время можно сделать следующие выводы:

• брусок станет темно-красным при температуре 350 °С;
• цвет металла изменится на красный при нагреве до 400 °С;
• сталь примет ярко-алый оттенок при температурном воздействии, величина которого достигает 450-500 °С;
• на поверхности бруска возникают области с белым оттенком при показателях от 550 °С и выше;
• белоснежный цвет металла говорит о том, что температура пламени составляет более 700 °С.

Нетрудно сделать вывод, что выложенная из обычного кирпича печь вряд ли прослужит несколько сезонов, а при ее эксплуатации в условиях улицы и того меньше.

Во время постройки печной конструкции необходимо использовать следующие две разновидности раствора:

• обычный песчано-цементный, предназначенный для кладки стен;
• состав с огнеупорными составляющими, используемый в ходе сооружения каминов, топок и мангалов.

Выкладываем корпус устройства

Беседка с установленной в ее пределах печью для барбекю должна располагаться на монолитной бетонной плите. В ходе создания этого изделия стройматериал следует армировать металлическим прутком. Выполнение подобной основы избавляет от необходимости закладки отдельного фундамента для печи. После создания плиты на ее поверхности с целью обеспечения условий гидроизоляции корпуса устройства нужно расстелить сложенный вдвое лист рубероида, после чего заняться кладкой.

Чаще всего в дачных беседках обустраивается печь-барбекю с плитой длиной 2500 мм и шириной 800 мм. При укладке кирпичей первого ряда определяется наличие отклонений от горизонтальной плоскости. В ходе выполнения второго уровня выявленные дефекты устраняются. При создании третьего ряда в корпус будущей печи устанавливаются зольники, топочные камеры, варочные плиты и прочее оборудование, предназначенное для приготовления пищи.

Чтобы процесс кладки печи происходил без ненужных перерывов, к месту проведения работ следует подвести электричество, которое может понадобиться для пользования необходимыми электроинструментами, а также обеспечить строительную площадку требуемым количеством воды и материалов.

Фурнитура барбекю закрепляется к основе посредством крепежной печной ленты, которая размещается в тело кладки. Окончательная фиксация осуществляется саморезами.

Боковые стороны печи-барбекю лучше делать не прямоугольными, а скругленными. Это повышает уровень эстетического восприятия созданной конструкции. При укладке зольника необходимо использовать кирпичи, грани которых срезаны под углом 45 градусов. Это позволяет во время дальнейшей эксплуатации печи осыпаться золе в полость зольника без препятствий. Для обрезания кирпичей нужно использовать болгарку с кругом для керамики. Применять для этих целей кирку недопустимо.

Одновременно с кладкой зольника выполняется обустройство ниш, предназначенных для хранения дров и подсобных инструментов, необходимых для обслуживания печи-барбекю с плитой. С целью придания конструкции декоративного вида некоторые кирпичи можно выдвинуть наружу на расстояние около ¼ их длины.

Колосник печи-барбекю следует укладывать на два уголка из металла, помещенных в специальные пазы, образуемые в передней части швом кладки. Задний же элемент размещается в созданные для этой цели прорези.

Во время монтажа кирпичи необходимо усаживать с помощью резинового молотка подходящих размеров. Применяя подобный инструмент, можно мягко уложить каждый брусок, не повреждая его.

При кладке топочной камеры между слоем шамотного внутреннего кирпича и наружного керамического необходимо оставить зазор для дальнейшего размещения в нем базальтового картона – материала, обеспечивающего высокие показатели теплоизоляции, а также уберегающего керамический кирпич от перекаливания. Важно, чтобы толщина встраиваемого материала была не менее 5 мм.

Высота устанавливаемого базальтового картона должна соответствовать высоте топочной камеры. При укладке теплоизоляции важно не смять лист. В противном случае материал не сможет выполнять возложенные на него функции.

В непосредственной близости от топки казана необходимо смонтировать специальную емкость для приготовления углей, которые в дальнейшем будут использованы в качестве топлива для мангала с плитой. Емкость представляет собой металлический ящик необходимых размеров. В него закладывают поленья и поджигают их. Доступ воздуха ограничивается углом открытия дверцы топливника. Этим незатейливым способом готовят угли для растопки мангала и казана.

Для всех используемых в печи дверец следует предусмотреть открытие левой рукой. Это позволит человеку, занимающемуся приготовлением пищи, удобно пользоваться совком или кочергой. В случае если владелец дачного участка является левшой, петли для открытия дверец печи должны быть расположены справа.

Предназначенный для приготовления древесного угля ящик следует обязательно обложить с внешней стороны базальтовым картоном. Это убережет контактирующие с емкостью керамические кирпичи от разрушения.

В ходе монтажа печной фурнитуры не следует пренебрегать необходимостью проверки вертикального положения встраиваемых элементов. Для этой цели используется специальный строительный уровень для проведения печных работ.

Измерительное устройство обладает магнитными свойствами, что позволяет прикрепить его к железной поверхности и освободить руки мастера для проведения необходимых работ.

Используемый для приготовления блюд восточной кухни казан нужно установить в специально подготовленный лист металла толщиной не менее 10 мм. На поверхность выбранного изделия нужно поставить казан, обвести его контур, после чего вырезать в металле отверстие для емкости. В полученный проем нужно поместить казан, затем получившуюся конструкцию вмонтировать в корпус многофункциональной печи. Котел необходимо устанавливать только на поверхность схватившейся кладки.

Кладка топки для варочной плиты

В ходе выполнения устройства для сжигания топлива важно грамотно уложить огнеупорный кирпич во внутреннее пространство топливника. Чтобы объем камеры сгорания не уменьшался, шамотный материал рекомендуется укладывать на ребро. Это позволит рационально использовать имеющееся пространство, а также ускорит процесс приготовления пищи.

Дверцы топки и поддувала необходимо устанавливать на крепежную печную ленту, применяя для фиксации болты М8. Далее, над дровницей следует обустроить перекрытие с использованием спаренных стальных уголков 50 мм. Одно изделие крепится к другому с помощью сварки. Общую длину рядов перекрытия нужно подогнать так, чтобы ни один из кирпичей не выступал за плоскость конструкции. При необходимости бруски можно обрезать до требуемой длины болгаркой.

По окончании выполнения перекрытия нужно приступить к угловой кладке основания для плиты для казана и формированию пода мангала. Эта часть выполняется из огнеупорного кирпича. Материал для плиты размещается в специально предназначенные для этой цели пазы. Сначала необходимо сложить бруски насухо, затем отметить место прохождения узкой щели, снять кирпичи, посредством болгарки сделать в отмеченных областях пазы, после чего собрать конструкцию с применением раствора.

При необходимости усадки плиты на предназначенное место следует воспользоваться резиновым молотком. Обратите внимание на то, что конструкция для казана должна быть уложена в предназначенные для нее пазы до того момента, пока раствор не успел схватиться.

Плита для варочного отсека устанавливается по такой же технологии, как и для казана.

Как можно заметить, процесс изготовления многофункциональной печи для дачного участка не так сложен, как может показаться на первый взгляд. Выполняя самостоятельное сооружение печи, не стоит забывать о том, что прямой контакт шамотного кирпича и керамического материала недопустим. Между ними обязательно должна присутствовать прокладка из базальтового картона.

Если вы не будете пренебрегать этим советом, долгий срок эксплуатации созданной на дачном участке печи гарантирован.

Похожие статьи:

видео, фото чертежей и порядовки

Уличный мангал давно уже стал обязательным атрибутов загородного дома на большинстве семейных праздников. Он может быть переносным или стационарным из металла. Но лучшим вариантом является уличный стационарный мангал с использованием таких материалов, как кирпич или камень. Они отличаются долговечностью и могут служить прекрасным архитектурным элементом дизайна участка.

Строим уличный мангал

В изготовлении мангал из камня требует высокой квалификации мастера и сам процесс более трудоемок. Работа же с таким материалом, как кирпич намного проще и позволяет сделать это своими силами.

Мангал из камней

Выпускаемый сегодня разнообразный кирпич с различными свойствами позволяет воплотить все идеи в реальность. Уличные мангалы из кирпича на фото.

Этапы строительства

1. Определяемся с дизайном, делаем проект и чертеж уличного мангала из кирпича;
2. Подбираем материалы (кирпич, цемент, глина, песок, конструктивно необходимые металлические элементы) и необходимые для работы инструменты;
3. Устраиваем фундамент;
4. Укладываем кирпич.

Уличный мангал из кирпича своими руками сооружают с применением металлических элементов – дверцы, крышки, подтопка, короба и рассеивающей решетки. Металлические материалы обычно приобретают в специализированных магазинах, но можно использовать и сделанные своими руками из подручных средств. Самый дорогой вариант – заказать эксклюзивные металлические элементы в любой кузнице.

Устройство фундамента под мангал из кирпича

Сезонные циклы подтапливания грунтовыми водами, замерзания и оттаивания, да и характер самих грунтов требует обустройства фундамента под кирпичную кладку. Это обеспечит долговечную эксплуатацию сооружения.

1. Проект по обустройству фундамента своими руками предполагает, что его габаритные размеры должны быть больше размеров самого мангала. Глубина траншеи под обустройство фундамента напрямую зависит от характера почв на участке. Песчаные почвы не требуют большого заглубления, достаточно будет и 25 см. В случае если до песка докопаться представляет сложность или его и вовсе нет, то достаточно углубиться на 50 см. и выполнить отсыпку дна траншеи песком. Слой подушки из песка должен быть не менее 10-15 см.
2. Далее траншея заполняется мелкими камешками или щебенкой с последующей заливкой цементной смесью. Состав цементного раствора – одно ведро цемента на три ведра песка с добавлением воды. Песок нужно брать речной. При наличии бетономешалки процесс упрощается – щебень с цементом, песком и водой смешивается и получается более однородным.
3. Затем полученная смесь (бетон) заливается в траншею. Заливаемый фундамент выравнивается мастерком либо лопатой. Делаем перерыв на процесс застывания сутки или чуть больше. После того как наша смесь застыла, проверяем боковые и верхние части фундамента, воспользовавшись строительным уровнем.
4. Выступающие огрехи без проблем устраняются молотком. После того как фундамент полностью застыл, укладываем гидроизоляцию, в качестве материала можно применить рубероид.

Укладка кирпичей для мангала

Поскольку кирпич будет подвергаться воздействиям высоких температур, то и раствор для его укладки должен обладать огнеупорными свойствами. Большую роль в этом играет такой компонент, как глина.

К глине с большой жирностью необходимо добавлять песок, к тощей – глину с большой жирностью.

Состав имеющегося материала можно определить самостоятельно, без химических анализов.

Сделать это несложно с помощью планки для размешивания. Схема для определения качества глины: в ведре 2-3 литра глины заливаем водой и перемешиваем до исчезновения комков. Лучше размешивать состав не сразу, а дать глине набухнуть. После получения однородной массы извлекаем планку из раствора.

Глина с нормальными свойствами не пристает к планке, а образует глинистый налет. Жирная глина заметно пристает к планке, у бедной нет контакта совсем, она просто стекает. Выяснив характеристики глины, приступаем к замесу раствора.

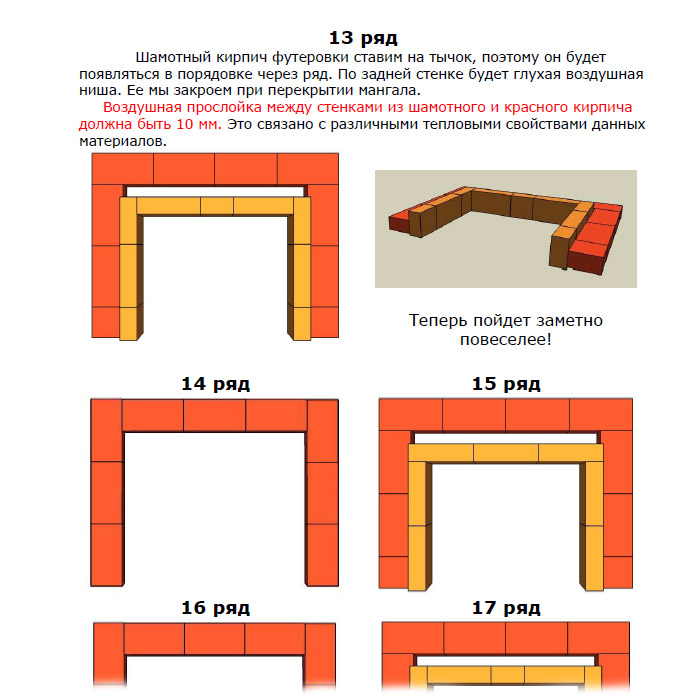

1. Кирпич первого ряда нужно укладывать очень аккуратно, но также важно, чтобы строго соблюдалась дальнейшая порядовка уличного мангала из кирпича. Вначале следует сделать проект кирпичной кладки.

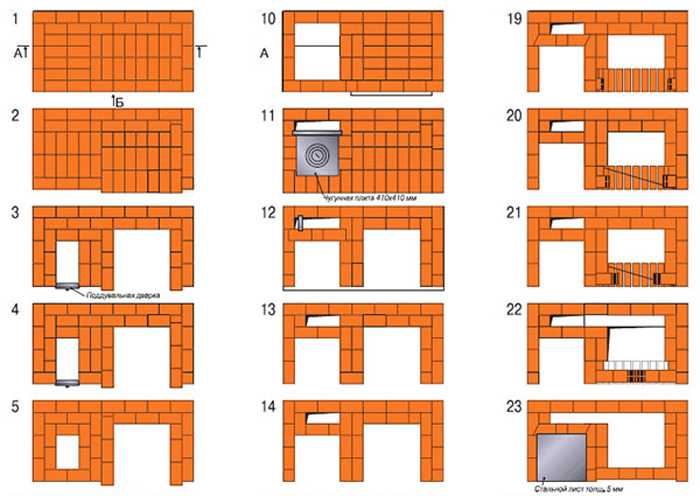

2. Порядовка должна выполняться с обязательным применением уровня, который применяют в строительстве. Одним из устоявшихся правил при обустройстве мангала является порядовка в начальном ряду кирпича на ребро. Но это не столько практичная задача, сколько декоративная.
