Как сделать засов на ворота своими руками: разновидности задвижек, шпингалетов

Засов – запорный механизм, удерживающий ворота в закрытом положении. Наличие качественного затвора облегчает эксплуатацию дверей и противостоит взлому. Магазины предлагают широкую ассортиментную линейку задвижек, выполненных из разных материалов. Однако ознакомившись с инструкцией по изготовлению засова на ворота своими руками, можно создать качественный затвор.

Содержание

1. Виды засовов и щеколд для ворот
2. Технология самостоятельного изготовления засосов для ворот
3. Сдвижной засов для ворот
4. Как сделать засов-вертушку
5. Засов в виде шпингалета
6. Принципы производства вертикального засова для распашных ворот
7. Обустройство задвижек и защёлок на откатных воротах
8. Хитрый засов

Виды засовов и щеколд для ворот

Самодельный засов для распашных ворот

Большинство видов механизмов для запирания можно купить в магазине хозтоваров или строительном центре. Но зачастую дачники и владельцы загородных домов предпочитают самостоятельно изготавливать засовы для ворот.

Для производства подойдут материалы, которые всегда есть под рукой – дерево, металлический профиль, прут и т. д. Сырьё для фиксатора подбирается аналогично воротам или из комбинированных вариантов. Технология производства также отличается.

Разновидности запоров на ворота своими руками:

• К поворотным конструкциям относится вертушка и шлагбаум. Для изготовления не требуется специфических знаний. Устройства отличаются надёжностью и выполняют роль «антивандала». В качестве материала применяется дерево. Минусы – тяжёлый вес и устаревший дизайн. Хотя в некоторых случаях такая закрывашка дополнит аутентичность экстерьера.
• Задвижные горизонтальные запоры – полосовые и шпингалетные засовы. Монтируются на створку, фиксируя одну с другой или с рамой. Может дополняться вертикальной конструкцией. Подобные механизмы подходят не для всех въездов. К примеру, можно сделать такой засов для распашных ворот своими руками.
• Цель вертикальных задвижных устройств – фиксация полотен по отдельности и в полностью открытом состоянии. Устанавливаются на нижнюю или верхнюю часть рамы.

Вертикальные устройства относятся к дорогостоящим изделиям, особенно для габаритных ворот. В большинстве случаев используется вертушка или шпингалет в силу низких финансовых затрат.

После изучения разновидностей запорных механизмов можно самостоятельно сделать такое устройство.

Простым вариантом является задвижка на калитку или ворота, изготовленная из прута и трубы. Внутренний диаметр изделия подбирается чуть шире подвижной части, но прут не должен в нём болтаться.

Технология самостоятельного изготовления засосов для ворот

Сдвижной засов на ворота

Конструкция фиксатора зависит от многих факторов – размеры и материал ворот, бюджет, наличие навыков сварки и плотничества. Чтобы выбрать оптимальный вариант, ознакомьтесь с каждым видом засова и технологией его изготовления.

Перед созданием индивидуального затвора подготовьте инструмент – ножовка, молоток, дрель, сварочный аппарат и шуруповёрт. Вспомогательные материалы – рулетка, карандаш и тиски.

Сдвижной засов для ворот

Сдвижной механизм равноценно применяется для калиток, дверей и ворот. Для изготовления понадобится пластина из металла шириной 5 см, длиной 40 см. Подготовленное устройство будет перемещаться вперед/назад в специальном пазу.

Пошаговая инструкция:

1. отметьте места будущих креплений на удобной высоте;
2. установите пазы или кольца на болты или приварите;
3. вставьте пластину;
4. для повышения надёжности используйте дополнительные вертикальные фиксаторы.

Для ворот в гараже понадобятся прутья Г-образной формы, ѳ10 мм. Монтируется упор в верхней части створки, чтобы в закрытом положении её можно было зафиксировать. Для распашных ворот делают два прута с монтажом в нижней части.

Чтобы установить задвижку на ворота из профнастила своими руками, нужно закрепить штыри в углублении. Рекомендуется использовать садовый бур для сохранения правильного диаметра. Минусом запора является низкая фиксация – при порывах ветра створки из профильного металла перекручиваются. Монтаж трёх задвижек на расстоянии полметра в верхней, нижней и центральной части усилят конструкцию ворот.

Как сделать засов-вертушку

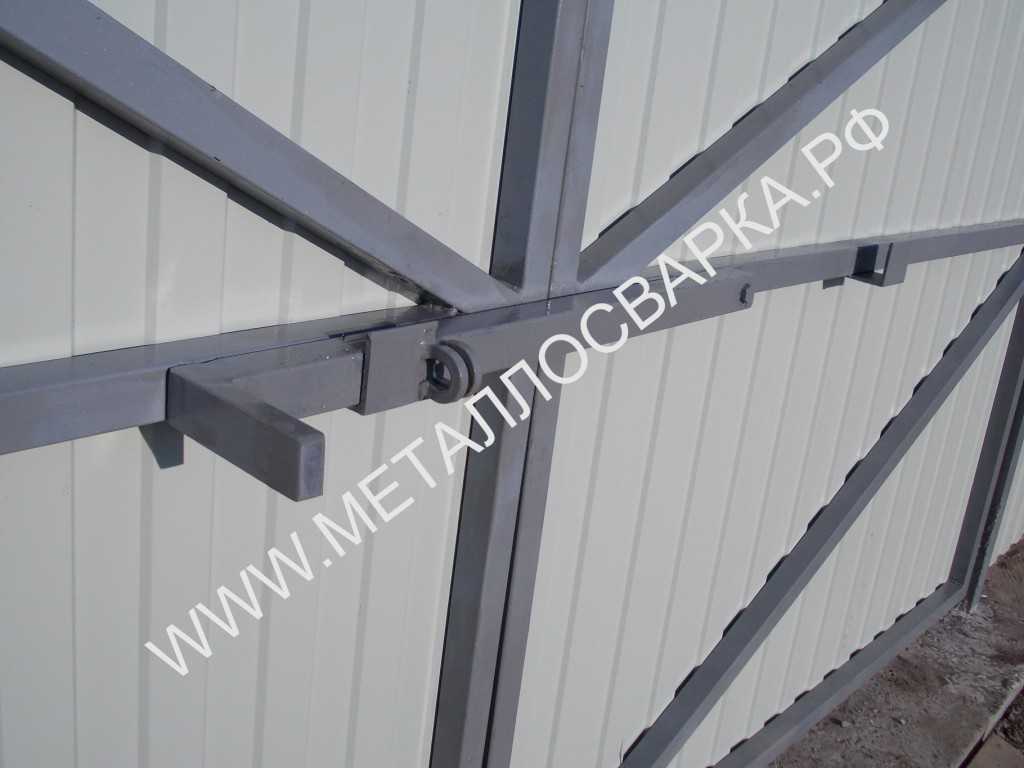

Засов-вертушка из профильной трубы

Вертушка – производится из прямоугольной полосы или профильной трубы, осью выступает сквозной болт. Актуальный фиксатор для въездных и гаражных ворот. Нередко механизм применяется в сараях, хозблоках и амбарах – в местах, где используется распашная конструкция входа/выхода. Подобные механизмы не выпускаются заводами, но его легко сделать самостоятельно.

Технология изготовления засова для ворот своими руками:

1. Подготовить брус из дерева или тонкий швеллер. Рекомендуется отмерять ~2/3 от ширины створки – зачастую достаточно 1 метра. Толщина бруса – минимум 5 мм, стальной полосы – 5-55 мм.
2. На одной из створок сделайте отступ от края 60-100 мм и проделайте отверстие под болт М10 или М12. Крепёж подбирайте с широкой головкой. Длина равна сумме толщины ворот, запорного механизма, 2 шайб и гаек. Головка должна иметь сточенные грани. Во избежание обнаружения снаружи покрасьте в цвет ворот.
3. Деревянный брус или П-образный профиль просверлите по центру и наденьте на болт. Скрепите контргайками.
4. Неподвижные швеллеры закрепите на обеих створках – в них запор будет входить при повороте. Чтобы легко открывать ворота, а также для усиления створок сделайте прорези в виде клина.

Такой запорный механизм отличается прочностью и прижимной способностью. Его используют на дачах, в коттеджах и гаражах.

Подбирайте брус из дерева для засова толщиной от 50 мм.

Засов в виде шпингалета

Шпингалет — самое простое устройство для изготовления своими руками

Для изготовления засова-шпингалета подберите прут диаметром от 10 мм и прикрепите рукоятку – в результате получится Т-образная форма. Надёжный способ фиксации – сварка. При отсутствии оборудования и опыта просверлите в прутке отверстие, нарежьте резьбу и закрутите болт. Подберите металлическую трубу с таким диаметром, чтобы прут двигался в ней легко и не люфтил.

Технология создания засова-шпингалета на ворота:

1. Отрежьте от трубы кусок ~100 мм и два по ~50 мм.
2. Приварите к одной створке длинную часть, ко второй – короткую.
3. Установите прут в трубу до упора, на свободный конец наденьте оставшийся отрезок и зафиксируйте сваркой. Проверьте, чтобы ворота без помех открывались и закрывались.
4. Для фиксации в закрытом положении приварите пластину из металла для закрепления ручки в этом состоянии. Дополнительно можно установить петлю для замка, чтобы повысить надёжность затвора.

Засовы в виде вертушки, шлагбаума и шпингалета оснащаются навесными замками. Это позволяет усилить защиту от взлома.

Принципы производства вертикального засова для распашных ворот

Вертикальные засовы

Цель вертикальных засовов – фиксация нижней части калитки или полотна двери, а также удержание створок в открытом состоянии. Для изготовления применяется железный прут ѳ от 1 см, Г-образные уголки и трубка.

Запор для распашных ворот своими руками можно сделать по следующей инструкции:

1. Приварите трубку к нижней части ворот.
2. Вставьте в неё штырь и сделайте отверстие в бетонном основании или раме.
3. Для фиксации засов в открытом состоянии к створке приварите упор.

Вертикальные запоры также устанавливают в верхней части для усиления полотен двери и придания им рёбер жёсткости. Но для них необходимо оборудовать дополнительный крепёж, чтобы фиксатор не выпадал при открывании ворот.

Обустройство задвижек и защёлок на откатных воротах

Замок для откатных ворот

Для откатного типа ворот используют засовы «задвижка» или «защёлка». Эти виды сочетаются с разными замками и затворами. Фиксаторы препятствуют открытию дверей снаружи. Для изготовления конструкции потребуются старые или ненужные детали с автомобиля российского производства. При отсутствии запчастей допускается использование любых подручных элементов.

Для создания запора на откатных воротах придерживайтесь порядка:

1. На уголках сделайте по одному отверстию для каждой детали и зафиксируйте элементы на створках ворот.
2. Крепежи расположите на одной линии, а параллельно им сделайте углубления в бетоне или земле.
3. Возьмите изогнутую трубу длиной ⅔ от ширины ворот и расположите так, чтобы она шла поверх уголков. При этом изгиб должен проникать в основании (земля/бетон). Запор будет удерживать ворота в закрытом положении.
4. Для вертикального засова используйте трубу. Своеобразный рычаг монтируйте на раму. Затем к нему присоедините ещё одну трубку меньшего диаметра.

Миниатюрный элемент способен удерживать двери в открытом состоянии даже при сильном ветре. Две железные трубы с дополнительным укреплением станут надёжным фиксатором для ворот.

Хитрый засов

Хитрый засов с имитацией замка

Существует ещё один вид запорных механизмов – засов с балкой и щеколдой. Секрет фиксатора в том, что он имитирует рабочий замок. Для изготовления фальшь-панели на внутреннюю сторону двери приварите отрезки прямоугольной трубы с сечением 0,15 м – они выступают в роли направляющих. С одной стороны заварите торец, чтобы запор не выпадал. При этом длина засова составляет 1,2-1,8 метров. Снаружи фиксатор оснастите 4 болтами, однако только один из них удерживает засов, другие нужны для «обманки».

В качестве маскировки также используется фальшивая скважина, за которой устанавливается часть замка. При установлении ключа в неё создаётся впечатление проворачивания, но по факту ничего не происходит. Для открытия хозяину потребуется свечной ключ.

Как восстановить задвижку



Задвижки представляют собой простой клапан, уплотнение которого, в отличие от большинства других типов задвижек, не зависит от резиновых прокладок. Вместо этого они используют направляющие и «ворота» из металла, чтобы останавливать и запускать поток. Многооборотная рукоятка делает работу простой и плавной. Однако время от времени полезно знать, как восстановить задвижку.

Проблемы с задвижками встречаются нечасто, но чаще всего это происходит, когда что-то застревает в направляющих по бокам или внизу корпуса задвижки+. Это может произойти, когда задвижка остается открытой в течение длительного времени. Заблокированные пути затвора могут привести к тому, что клапан не сможет полностью закрыться.

Но не бойтесь, небольшой засор не означает, что клапан испорчен. Задвижки легко разбираются и чистятся, если их путь заблокирован. Восстановить задвижку также несложно. Мы объясним, как восстановить задвижку после того, как сначала обсудим очистку и разборку.

Как разобрать

Задвижки обычно прикручиваются к стене или между двумя частями трубопровода. Прежде чем снимать его, вы можете попытаться прочистить клапан, используя только воду в системе. Включите источник воды как можно выше, затем медленно откройте и закройте клапан настолько, насколько это позволит вам. Это может ослабить часть мусора и позволить вам полностью закрыть задвижку.

Если это не поможет, вам следует перекрыть источник воды и снять вентиль с трубопровода. Обычно это делается путем откручивания концов. После того, как клапан отсоединен, используйте плоскогубцы, чтобы ослабить крышку задвижки, как показано на рисунке. Не ослабляйте уплотнительную гайку, поскольку именно она скрепляет компоненты и препятствует утечке жидкости вверх по штоку.

Когда вы отвинтите крышку, вы сможете снять верхнюю часть задвижки с рукояткой и седлом из корпуса. Это позволит вам чистить клапан сверху с помощью зубной щетки или другого чистящего инструмента.



Как восстановить

Поздравляем! Ваша задвижка чистая и прозрачная! Теперь осталось все это собрать. Это простой процесс, если вы только отсоединили капот. Сдвиньте задвижку обратно в правильное положение в корпусе задвижки, затем завинтите крышку задвижки до упора. Проверьте клапан, повернув рукоятку. Убедитесь, что ворота полностью открываются и закрываются. Как только вы убедитесь, что он работает правильно, установите его на место в трубопроводе, используя свежую смазку для труб или герметизирующую ленту.

Неисправную задвижку починить несложно, но еще проще предотвратить. Эти проблемы обычно вызваны накоплением минералов, поэтому вам следует полностью закрывать и открывать задвижки каждые несколько месяцев, чтобы устранить потенциальные проблемы. Если на задвижке имеется сильная точечная коррозия или коррозия, ее необходимо заменить. К счастью, мы поставляем задвижки по лучшим ценам в любом месте. Перейдите по ссылкам ниже и заполните нашу удобную форму запроса котировок, чтобы узнать цены!

• Латунные задвижки
• Задвижки из нержавеющей стали
• Задвижки ПВХ



Прочитайте эту полезную статью от SFGATE для получения дополнительной информации о задвижках!

Основы водопроводного клапана (сделай сам) | Семейный разнорабочий

Обновлено: 28 ноября 2019 г.

Один тип лучше другого?

Следующий проект›

Семейный мастер на все руки

Получите крупный план запорного клапана, задвижки и шарового крана в разрезе, а также подробное объяснение их работы, преимуществ и недостатков каждого типа.

Эксперты DIY из журнала The Family Handyman Magazine

Запорный клапан, задвижка или водяной шаровой кран: кто победит?

Запорный клапан

Запорные клапаны используют резиновую прокладку для перекрытия потока воды и должны быть установлены в правильном направлении для правильной работы.

Схема задвижки

Задвижки регулируют расход воды с помощью латунного клина.

Водяной шаровой кран

В шаровых кранах используется шар из нержавеющей стали для управления потоком воды.

Существует три основных типа клапанов, что делает этот классический случай хорошим, лучшим и лучшим (описаны в следующем порядке). Все три могут использоваться для управления потоком воды, масла или воздуха, если на отливке есть штамп «WOG».

Запорные клапаны закрываются путем навинчивания резиновой прокладки на седло в середине клапана. Профессионалы используют только небольшие версии, которые действуют как запорные клапаны для таких приспособлений, как раковины и туалеты, а также наружные краны. Поток неэффективен из-за того, что жидкость (в большинстве случаев вода) должна следовать окольным путем. Важно ориентировать клапан в правильном направлении, чтобы стрелка (отлитая сбоку клапана) совпадала с направлением потока. Таким образом, вода стекает по нижней части резиновой прокладки. Если клапан вставлен в обратном направлении, поток оттолкнет прокладку от верхней части клапана.

Задвижки называются полнопроходными; есть прямой беспрепятственный путь для потока прямо через середину клапана. Клиновидный латунный затвор опускается в прорезь, чтобы закрыть клапан. Они должны быть либо полностью открыты, либо полностью закрыты. Вода, протекающая через частично открытую задвижку, изнашивает металл и со временем приводит к выходу из строя клапана.

Шаровые краны содержат тонко обработанный шар из нержавеющей стали с просверленным в центре отверстием, которое вращается в пластиковых втулках. Как и задвижка, это полнопоточный клапан. Твердая сталь позволяет этому клапану быть частично открытым без износа. В закрытом положении рычаг перпендикулярен трубам; в открытом положении он параллелен, так что взгляд скажет вам, открыт он или нет. Обратная сторона? Если трубы плотно прилегают к стене, вы не сможете управлять рычагом.

Необходимые инструменты для этого проекта запорно-сбросного клапана

Подготовьте необходимые инструменты для этого проекта запорно-сбросного клапана своими руками, прежде чем приступить к работе, — вы сэкономите время и нервы.

• Разводной ключ
• Лента сантехническая
• Плоскогубцы для шлицевых соединений
• Паяльная горелка
• Труборез

Необходимые материалы для этого проекта Не ходите за покупками в последнюю минуту
