Замок для калитки из профнастила

Для создания забора многие владельцы участков используют профлист. Этот материал отличается износостойкостью и легкостью. При этом он имеет приемлемую стоимость. Но каким бы надежным ни был материал и конструкция, она не способна защитить участок, если на калитке нет замка. К его выбору следует подходить очень внимательно, так как разновидностей калиточных замков достаточно много. Перед тем как установить замок на калитку и ворота из профнастила стоит рассмотреть особенности различных типов изделий, так как от этого зависит надежность ограждения.

Виды замков для калиток

Замки для калиток и ворот можно разделить на несколько типов:

1. Навесные. Такие механизмы еще называют амбарными. Их часто вешают на участках, где нет дорогого имущества, так как взломать подобные изделия достаточно просто.

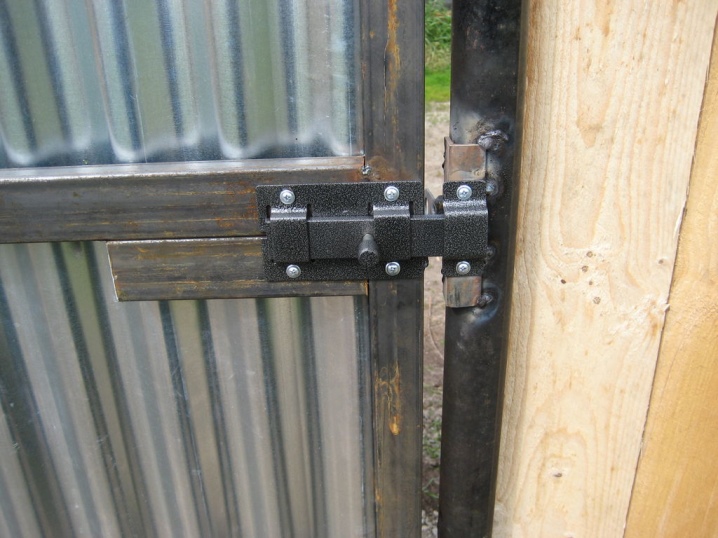

2. Реечные. Такие изделия представляют собой засов, который движется внутри петель, приваренных на калитке и заборе. Подобные изделия устанавливаются только на внутренней стороне калитки.
3. Врезные. Указанные изделия врезаются внутрь полотна калитки, поэтому исключают возможность физического взлома. Стоит учесть, что такие устройства подходят не для всех калиток.
4. Накладные. Данные устройства можно назвать надежными, так как без специальных инструментов взломать их невозможно.

Все описываемые устройства могут быть установлены на дачном участке, но стоит помнить, что важно правильно расположить устройство, так как от этого также зависит надежность конструкции. Чтобы понять, какой замок выбрать для вашего участка, стоит учесть особенности определенного ограждения. Если калитка является надежной и высокой, можно установить и засов, так как в таком случае злоумышленнику будет трудно подобраться к нему, чтобы перепилить или сдвинуть. Чаще всего на калитки из профнастила устанавливаются врезные замки, которые позволяют надежно защитить участок от посторонних людей.

Электромеханические устройства

Указанные замки еще называют кодовыми. Такие устройства являются более надежными, чем электромагнитные, поэтому их приобретают многие владельцы загородных участков. Подобные замки состоят из приборной панели и затворного механизма. Для открытия замка необходимо ввести определенный код на приборной панели. При желании можно поменять установленный пароль.

Недостаток электромеханических замков заключается в том, что для их питания необходимо электричество. При желании можно приобрести замок, который работает от аккумулятора. Взломать поставленный замок практически невозможно, так как для этого потребуется дорогостоящая аппаратура.

Электромагнитные изделия

Подобные устройства обычно устанавливаются в подъездные двери многоэтажек. Они настраиваются на магнитные поля ключей, поэтому открыть их можно только при наличии специального оборудования.

Основное преимущество описываемых замков – высокая надежность. К отличительным особенностям описываемых изделий стоит отнести:

1. Отсутствие подвижных элементов. Благодаря этому описываемые конструкции являются более износостойкими.
2. Возможность установки в местах частого использования створки.
3. Невозможность вскрыть устройство отмычкой.

Производятся описываемые устройства для дверей весом 300- 500 кг и для створок весом более 1000 кг.

По способу работы описываемые изделия разделяются на 2 вида:

• удерживающие;
• сдвиговые.

Первый тип устройств работает по методу прилипания. Благодаря этому даже при усадке конструкции или при появлении деформации функциональность замка не нарушается. Такие устройства обычно устанавливаются на двери, которые используются достаточно часто в течение дня.

Сдвиговые замки устанавливают на любые типы дверей. При выборе замка для калитки стоит присмотреться к моделям, которые предназначены для работы на улице.

Специальные замки

Для калиток из профнастила создаются специальные устройства. Они имеют небольшие размеры и устанавливаются в профильную трубу. Стоит отметить, что установка такого замка не требует наличия сварочного аппарата, поэтому установку может произвести практически любой владелец участка.

Для установки такого замка достаточно вырезать в трубе одну из стенок под замок, после чего сделать отверстия для запирающих элементов устройства в столбе. При врезке замков важно точно определить месторасположения щеколды. Для этого сначала нужно надежно закрепить устройство в калитке, после чего стоит попытаться открыть его, смазав щеколду составом, который оставляет след при соприкосновении.

Установить описываемые замки достаточно просто, поэтому их выбирает большинство владельцев участков.

Требования к запирающим устройствам

Устройство, устанавливаемое на калитку, должно отвечать нескольким основным требованиям:

1. Конструкция не должна бояться пыли и влаги. Именно поэтому часто на калитки устанавливаются сувальдные изделия. Но стоит помнить, что при попадании в замок влаге при понижении температуры ниже нуля замерзнет практически любой замок, поэтому важно защитить отверстие конструкции от прямого попадания осадков.
2. Защита от взлома.
3. Компактность. Замок, устанавливаемый на калитку, не должен быть громоздким, так как конструкция является легкой и имеет небольшие размеры.

Рассматривая замки по описанным характеристикам можно определить, какой замок будет подходить для установки на калитку. Перед тем как сделать калитку с замком, стоит внимательно изучить инструкцию по установке определенного устройства. Если калитка уже построена, стоит подбирать устройство, учитывая особенности конструкции.

Особенности установки

При создании калитки поперечина каркаса обычно вваривается на высоте 90 см. Если на этом уровне ее нет, для замка необходимо наварить еще одну пластину. Замок необходимо расположить таким образом, чтобы на поперечине располагался один из крепежей. Это позволит сделать конструкцию более надежной.

На следующем этапе работ необходимо просверлить отверстия под ключ и ручку. После просверливания края отверстий выравниваются при помощи напильника. Механизм можно закреплять при помощи саморезов по металлу. Отверстия под данные крепежные элементы не сверлятся.

Выполнив все действия согласно инструкции можно быстро установить замок для калитки из профнастила, сделав ограждение неприступным для посторонних людей.

Установка врезного запирающего устройства

Многие замки данного типа предназначены для установки в профильные металлические трубы с сечением от 40х40 до 60х60 мм.

Если установка замка производится на готовую калитку, для него необходимо сварить короб. Обычно он изготавливается из стали толщиной 3 мм. Во время проведения таких работ важно следить, чтобы размеры всех деталей соответствовали заранее составленному чертежу. Если не уделить достаточно внимания созданию короба, замок может располагаться неровно или двигаться в коробе даже после закрепления.

Именно поэтому перед установкой важно измерить размеры конструкции и составить схему, на которой будет отображено расположение запорного механизма и остальных элементов.

При установке замка сначала происходит разметка отверстий. После этого болгаркой создаются 2 продольных реза и диагональ между ними. После проведения таких работ получаются 2 треугольника, которые образуют острый угол. Это необходимо для того, чтобы отогнуть и срезать металл для создания ниши. После этого происходит высверливание отверстий под винты.

Закрепление можно производить клепочным пистолетом. Затем в механизм вставляется личинка. Ее закрепление происходит при помощи специального винта, идущего в комплекте с устройством. На следующем этапе закрепляется ручки калитки. После того как замок установлен и надежно закреплен, необходимо разметить пазы для таблетки механизма и язычка. Место паза можно определить очень точно, если вымазать таблетку шпатлевкой, после чего попробовать закрыть устройство. После таких действий на столбе останутся белые следы, по которым и нужно ориентироваться при создании пазов. После проведения таких работ отверстия закрываются ответной планкой.

Рассматривая разнообразные замки для калитки можно подобрать именно тот механизм, который подходит для определенной створки. Не стоит приобретать первый замок, который показался более надежным. Сначала нужно рассмотреть весь ассортимент и сравнить предлагаемые изделия. Только после тщательного отбора можно приобрести определенное устройство и поставить его на калитку.

Благодаря описанной инструкции можно установить замок на калитку собственными руками, не нанимая профессионалов. При этом для работы потребуются инструменты, которые есть практически у каждого владельца участка.

Как установить замок на калитку из профнастила своими руками. Как выбрать и установить замок на калитку из профнастила. Виды замков для калиток, ка установить замок на калитку из профнастила своими руками

Заборы и калитки из металлопрофиля пользуются большой популярностью. Это относительно недорогой, прочный и долговечный материал. Но каким бы не был надежным забор, если на калитке нет хорошего замка, то ни о какой безопасности речи и быть не может. Выбирая замок для калитки из металлопрофиля, необходимо учитывать много нюансов – прочность, надежность, тип запорного механизма, и.т.д. Какие типы замков подходят для установки на калитку, как установить замок на калитку – все эти вопросы мы детальнее рассмотрим ниже.

Виды замков для установки на калитку

навесной или амбарный замок

Используются чаще всего на дачных или садовых участках. Хозяева устанавливают такие замки в случае, если не боятся проникновения непрошеных гостей. Проще говоря, такой замок устанавливают на калитку там, где, грубо говоря, брать особо нечего.

реечный замок

Еще совсем такой тип запорных механизмов встречался повсеместно, сейчас его почти не используют. Данная конструкция состоит из собственно засова, который свободно движется по петлям. Сами петли привариваются или прикручиваются к калитке или забору. Недостаток такого замка в том, что открывать и закрывать его можно только изнутри. Да и взломать запор несложно – достаточно просто перепилить его ножовкой по металлу. Запор данного типа рекомендовать мы не будем, ввиду его ненадежности и непрактичности.

врезной замок

Уже из названия понятно, что замки данного типа устанавливаются внутри полотна калитки, что существенно затрудняет взлом. Однако установить замок врезного типа можно не на все калитки, да и особой надежностью большинство из них не отличается – если вор очень захочет проникнуть на ваш участок, он легко откроет врезной замок с помощью отмычки.

накладной замок

Замок для калитки такого типа отличается надежностью, его трудно взломать. Накладной замок устанавливается за достаточно короткое время при помощи сварочного аппарата и дрели. Недостаток этого типа замков состоит в том, что его можно просто выломать при помощи топора, «фомки» или небольшого ломика.

электромеханический замок

Такие замки еще называют кодовыми. Они гораздо более надежны, чем электромагнитные замки. Электромеханический замок представляет собой приборную панель и затворный механизм. Для того чтобы открыть или закрыть замок, необходимо набрать на панели код. Это очень надежная система – если возникает необходимость, то код открытия замка можно менять сколько угодно. К недостаткам этого типа запорных механизмов можно отнести постоянную необходимость в электричестве. Конечно, современные производители оснащают электромеханические замки аккумуляторными батареями, но батарея на то и батарея, что может сесть в самый неподходящий момент. Заменить батарею можно только изнутри. В последних моделях электромеханических замков предусмотрена непрерывная подзарядка аккумулятора.

Взломать такой замок почти нереально, разве только при наличии дорогого и редкого оборудования подобрать соответствующий код. Есть разновидность электромеханического замка, в которой вместо кода используется электрический сигнал от нажатия кнопки.

электромагнитный замок

Этот запорный механизм известен всем жителям городов, так как его чаще всего устанавливают на двери подъездов. Открывается такой замок магнитным ключом. Каждый механизм настроен на магнитное поле ключа. Когда такой ключ подносят к специальной выемке на панели замка, он открывается. Появились такие замки примерно 10 лет назад. В то время они считались исключительно надежными. Но современные «умельцы» уже давно научились при помощи специального оборудования легко подбирать необходимую электромагнитную комбинацию и изготавливать ключи.

радиоволновый замок

Работа этого механизма по своему принципу схожа с автосигнализацией. Среди всех вышеперечисленных типов считается самым надежным, так как его практически невозможно взломать. Для этого необходимы глубокие профессиональные знания в радиотехнике плюс очень дорогое оборудования. Правда, установить такой замок самостоятельно не получится, их ставят исключительно под заказ, установка занимает достаточно времени и требует профессиональных знаний и навыков.

Как видим, разновидностей замков достаточно много, и стоят они по-разному, но  мы в рамках данной статьи рассмотрим установку на калитку из профнастила двух типов замков – врезного и накладного. Важный момент: замки, которые предназначены для установки на калитку, отличаются более узкой планкой и небольшим расстоянием от планки до центра запорного механизма. В целом, практически все замки для калиток разработаны специально для монтирования на металлопрофиль.

Устанавливаем накладной замок

Итак, есть готовая калитка, обшитая профнастилом и вывешенная на навесы.

Понадобятся:

• Сварочный аппарат.
• Лист трехмиллиметровой стали.
• Дрель.
• Болгарка с кругом по металлу.
• Чертилка и угольник.

Установить замок на калитку из профнастила достаточно просто. Работа упроститься еще больше, если приварить на каркас калитки поперечную перекладину на высоте примерно 90 см. от земли. Замок нужно приложить с внутренней стороны, чтобы одно из отверстий, предназначенных для крепежа совпало с горизонтальной перемычкой, а ручка и сердечник находились ниже и или выше перемычки. Размечаем все необходимые отверстия в каркасе, а также выемку для ригеля.

Если столб возле калитки узкий или изготовлен из круглой трубы, к нему придется приварить кусок уголка или пластину, для монтажа ответной части замка. Сверлим отверстия под крепеж в профлисте для ключа и ручки. Отверстия в профлисте сверлятся по контуру и выравниваются круглым или плоским напильником. Аналогичным образом делаем паз для ригеля в столбе. Теперь остается только закрепить сам замок, установить сердечник, ручки и накладки с обеих сторон.

В процессе монтажа накладного замка часто возникает такая проблема: лист профнастила мешает надеть гайки на резьбу болтов с другой стороны. Из этой ситуации можно выйти следующим образом: если профнастил был закреплен саморезами, можно частично ослабить их или выкрутить полностью, а потом закрепить лист обратно. Если лист прикреплен заклепками, тогда для крепления замка можно использовать саморезы по металлу. В этом случае, естественно, сверлить отверстия под крепления не нужно.

Устанавливаем врезной замок

Часто каркас калитки делают из тонкой трубы, сечением примерно 20х40. В этом случае, чтобы установить замок на калитку своими руками,  придется варить под корпус замка короб из стального листа. Габариты короба должны быть такими, чтобы оставлять небольшие боковые зазоры между корпусом и стенками замка. Сталь для короба должна и меть толщину не меньше трех миллиметров. С торцевой стороны калитки делаем паз для ригеля и сверлим отверстия для крепежных винтов. Очень желательно, чтобы отверстия были за пределами короба для замка, иначе снова возникнут затруднения с гайками.

Далее в коробе с обеих сторон нужно сделать пазы для ключа или целого сердечника. Ответную часть запорного механизма крепим на столб. После этого остается только собрать замок. Это самый простой способ установки врезного замка на калитку. Аккуратным его назвать вряд ли можно, кроме того, замок при такой установке получается почти полностью открытым для снега и дождя.

Рассмотрим самый, так сказать, современный и цивилизованный вариант установки замка на калитку. В продаже уже достаточно давно есть врезные замки, специально предназначенные для установки на калитку из профлиста. Они узкие и прекрасно монтируются на профилированную трубу шириной 40х50 миллиметров. Установить его достаточно просто. После того как готова разметка, в торцевой части калитки выбираем паз под корпус замка. Делаем с помощью болгарки две вертикальных рези и одну по диагонали – получившиеся треугольники аккуратно выгибаем наружу и отрезаем. Сверлим отверстия для крепежных винтов и сердечника.

Чтобы точно разметить место для ответной части замка, можно использовать шпаклевку, зубную пасту или любую хорошо окрашенную субстанцию. Мажем ею ригель, потом закрываем калитку и проворачиваем ключ – на столбе будет четкий след от язычка – в этом месте делаем паз. После того как все отверстия готовы, нужно только закрепить замок винтами.

Выбор и монтаж замка: несколько советов

Замок для калитки должен соответствовать определенным требованиям. Так как механизм будет работать на улице, он должен быть стойким к коррозии, не бояться пыли и влаги. Этим требованиям полностью отвечают замки сувальдного типа.

В таких замках ключ смещает внутри замка фигурные пластины. Но не стоит обольщаться – вода, попавшая внутрь механизма и замерзшая там, выведет из строя любой замок, независимо от его типа. По этой причине рекомендуется выбирать для калитки замок, который открывается изнутри без использования ключа.

Запорный механизм для калитки из профнастила должен быть максимально компактным. Массивный замок, установленный на тонкие профильные трубы, просто не будет работать. Замок на калитку необходимо устанавливать так, чтобы не было никаких лишних прорезей и щелей, в которые будет попадать влага. Перед тем как купить и установить замок, проверьте рабочее состояние каждого прилагающегося к нему ключа. Замок должен работать плавно и без помех. Если ключ проворачивается в замке с трудом, такой механизм покупать не стоит.

Разновидностей замков очень много, и какой замок поставить на калитку – решать только вам. Надеемся, что материал, приведенный в данной статье поможет сделать правильный выбор.

Как сделать замок на калитку из профнастила своими руками: врезка замка

На чтение 6 мин Просмотров 689 Опубликовано 30.10.2020 Обновлено 14.10.2020

Ограждение из профлиста – вариант удобный и доступный по цене. Стальной лист отличается высокой прочностью, нуждается в минимальном уходе, слабо поддается коррозии, так как при изготовлении покрывается защитным слоем цинка. Чтобы ограда выполняла свою функцию, нужно выбрать и установить замок на ворота из профнастила.

Общие требования

Замки на калитку должны быть стойкими к появлению ржавчины

Запорный механизм на дверях, выходящих на улицу, подвергается высоким нагрузкам. К нему предъявляются жесткие требования:

• Замок на ворота из профнастила должен быть стоек к действию воды.
• Модель для калитки в частном секторе должна быть небольшой. Дверь во двор из профлиста – тонколистовая конструкция, массивный запор сюда не подойдет.
• Стойкость к пыли – используемый на улице механизм загрязняется намного быстрее. Для калиток рекомендуют выбирать сувальдные модели, так как они лучше всего защищены от попадания грязи внутрь.
• Стойкость к взлому – замок должен гарантировать определенную степень защиты.

При попадании влаги внутрь устройства зимой промерзнет любой вариант. Рекомендуется установить над калиткой или даже прямо над запором защитный козырек.

Разновидности замков для калитки по типу установки

Замок на калитку из профнастила своими руками может быть таким:

• Навесной – корпус запорного механизма является отдельным элементом. Собственно запирание обеспечивает только дужка замка. Модель самая дешевая, но ненадежная.
• Накладной – часть механизма находится внутри калитки, регулирующие элементы – снаружи. Лучше выбирать модели, которые открываются ключом не только снаружи, но и внутри, иначе придется ставить дополнительно задвижку.
• Врезной – закрепляется на лицевую планку. Планку надежно фиксируют на поверхности полотна, так как именно она обеспечивает стойкость к взлому.

По типу управления различают такие варианты:

• Механический – открывается вручную с помощью ключа. Может быть довольно сложный и надежный.
• Электромеханический или электрический – здесь механизм запирания приводит в действие электрический ток. Пока действует аккумулятор, взломать устройство крайне сложно – проще уничтожить. Электрические замки нередко обходятся без ключа, а открываются с помощью карты или с пульта. Это резко снижает возможность взлома, так что такое устройство чаще ставят на дверь дома.
• Магнитный – основой запора выступает электромагнит. Но в отличие от предыдущей версии у такой конструкции есть недостаток. Если электрический при исчезновении тока нельзя открыть, то магнитный при отключении не держит створку и калитка оказывается открытой.

Сувальдный замок считается самым надежным

Калитка из профнастила с врезным или накладным замком – лучший вариант, сочетающий качество и стоимость. Из них предпочтение отдается сувальдным и цилиндровым:

• Сувальдный считается наиболее надежным вариантом. При запирании несколько штырей входят в паз дверной коробки и обеспечивают надежное запирание. При поломке механизм нужно демонтировать полностью.
• Цилиндрический – здесь степень защиты зависит от сложности личинки, что сказывается на стоимости. Плюс модели – возможность при поломке заменить только личинку.

На калитку из профнастила можно установить специальный современный вариант – смартлок или кодовый. Он открывается с помощью кода, пальцевого отпечатка, скана сетчатки.

Монтаж врезного замка

Врезной замок вставляется в металлический каркас

Профлист практичен, но тонок, вставить в полотно механизм здесь нельзя. Врезка замка в калитку из металлопрофиля выполняется по другой схеме.

Пошаговый алгоритм врезания:

1. Измеряют замок и сваривают из стали в 3 мм короб. Его габариты чуть больше механизма, поэтому между стенками защитного кожуха и корпусом сохраняются зазоры.
2. Размечают место установки на профиле и высверливают отверстия под шурупы.
3. В кожухе и в профлисте делают пазы для ключа, в торце – для ригеля.
4. Закрепляют болтами короб и замок. Болты должны выводиться за короб на внутреннюю сторону калитки.
5. В опорном столбе делают отверстие под ригель.

Чтобы врезать сувальдный замок, понадобится несколько отверстий – для 3–4 сувальд.

Монтаж накладного изделия

Накладной замок монтируют на дополнительную металлическую планку

Как поставить накладной замок на калитку из профильной трубы, зависит от ее конструкции. Если есть горизонтальная перекладина достаточной ширины, запор ставят на нее. Для этого корпус крепят с внутренней стороны так, чтобы с той стороны, где есть крепежные отверстия, заходил за планку, а с другой – с личинкой и ручкой, оказывался ниже или выше.

1. Монтаж сходен с установкой врезного замка без защитного короба. Отверстия под саморезы высверливают в профильной трубе рамки. Если распашная створка еще не обшита профлистом, устройство прикручивают винтом и гайкой на планку. Если профлист уже стоит, для крепежа берут саморезы и вкручивают их шуруповертом.
2. Если перекладина отсутствует или располагается слишком низко, поступают иначе. В месте фиксации на каркас приваривают железную опорную пластину. Накладной замок прикручивают на пластину винтами, а затем прорезают в ней и профлисте отверстие под ключ.
3. Затем крепят ответную планку. Ее местоположение лучше всего определить, когда механизм уже установлен. На ригель замка наносят мел или зубную пасту, закрывают ворота и поворачивают ключ. Ригель оставляет на стойке точную метку.

Как сделать ответную планку, зависит от того, что служит опорной стойкой:

• Металлическая труба малого сечения – в месте замыкания варят железную пластинку. В ней и в трубе проделывают отверстие под ригель. Минимальная толщина пластинки – 3 мм.
• Труба большого диаметра – здесь можно обойтись без усиления и вырезать отверстия прямо в трубе.
• Железный уголок – в широкой части отверстие вырезают, в узкой – сначала крепят пластинку, а потом делают отверстия.

Электрозамки монтируют по той же смехе. Но монтаж включает установку проводки и аккумулятора.

Полезные советы

Для калитки из металлопрофиля может быть достаточно простой защелки

Монтаж врезного и накладного замка – работа относительно простая, но выполняется точно по чертежу. Стоит учесть насколько советов от профессионалов:

• Не стоит гнаться за высокой степенью защиты. В такой калитке слабым звеном выступает профлист. Его достаточно легко разрезать, сложный замок здесь не поможет.
• Современные модификации, открывающиеся по отпечатку пальцев или по коду, попросту удобнее.
• Хотя ставят запорный механизм на каркас, а не на профлист, предпочтение отдается моделям с небольшим весом.

Выбрать и врезать замок на створку можно самостоятельно. Важно подобрать механизм не слишком сложный, но практичный и следовать инструкции по монтажу.

Как врезать и установить замок в калитку из профнастила

Завершающим этапом возведения ограды вокруг усадьбы является установка калитки. Она бывает встроенной в ворота или установленной рядом с ними, одностворчатая или двустворчатая. Наиболее практична односторонняя дверца, оборудованная замком с ручкой и сделанная из того же материала, из которого построен весь забор. Сегодня для этих целей широко применяется профилирующий настил.

Врезной механический замок на калитке из профнастила

Приусадебный участок с забором и калиткой из одинакового материала имеет законченный эстетический вид. Но из чего бы они ни были, их основная функция не может выполняться в полной мере, если на входной конструкции нет запорного устройства. Эта проблема легко решаема, потому что на рынке сегодня предлагаются замки для калитки из профнастила в большом ассортименте. Но такое обстоятельство затрудняет их выбор, особенно владельцу усадьбы, который привык всё делать своими руками. Вернуться к оглавлению

Критерии выбора

При покупке замыкающего механизма необходимо обязательно ознакомиться с условиями его эксплуатации, которые указаны в паспорте производителем. Там должно быть оговорено, что устройство предназначено для наружного применения.

Детали и элементы электромеханического накладного замка

Основные характеристики, которыми должен обладать замок для калитки:

1. Снаружи он открывается металлическим ключом, набором кода, или электронным устройством. Это зависит от установленной запирающей системы. А изнутри он обеспечивает открытие дверцы без каких-либо приспособлений.
2. Он должен быть устойчив к коррозии, исправно работать при воздействии влаги, пыли, низких температур. А для этого в его корпусе не должно быть широких зазоров, нестыковок.
3. Предпочтительно, чтобы он был компактным, помещался во внутренней полости профлиста.
4. Поскольку профнастил – стройматериал недорогой, то стоимость замка должна быть соответствующей.

Для калитки из профнастила не следует выбирать массивное запирающее устройство. Прежде всего, надо обратить внимание на его механизм: он работает мягко, без заедания, или туго и жёстко.

Простой массивный механический замок для калитки

Ключи проворачиваются исправно или требуется приложить дополнительное усилие для их поворота. Если это электромеханическое устройство, то следует проверить его комплектацию, а также функционирование электронных приспособлений для включения/ выключения. Вернуться к оглавлению

Виды замков

Все замки для калиток из профнастила классифицируются в зависимости от способа установки и от особенностей замыкающего механизма.

Издавна использовался реечный засов, свободно двигающийся по направляющему жёлобу. Сегодня он встречается редко, потому что у него много недостатков, а достоинств очень мало. А главный минус: его можно открывать только изнутри. Не очень часто применяется так называемый амбарный замок. В наши дни его используют на объектах, которым визит посторонних не принесёт никакого ущерба. А вешают обычно так, чтобы была возможность открывать изнутри и снаружи.

Различные виды замков для калитки из профнастила

Если есть что охранять, устанавливают современные навесные, врезные и накладные замки.

По типу замыкающего механизма они бывают:

• механические;
• электрические;
• комбинированные.

К механическим устройствам относят те, которые открываются при помощи металлического ключа или набора цифр на поворачивающихся кольцах. Это несложные изделия, установка их очень проста, стоимость невысокая. Но и степень их стойкости к взломам оставляет желать лучшего. Электрические замки, естественно, работают от электричества, а многие связаны с электроникой. Их разновидности: электромагнитные замки и биометрические замыкающие конструкции.

Управление ими весьма разнообразное: панель с клавиатурой набора кода, ключ-таблетка, магнитная карточка, устройство для сканирования отпечатков пальца.

Их главное достоинство – высокий уровень надёжности и секретности, а недостаток – сложность монтажа и дороговизна.

Схема работы электрических замков для калитки

Комбинированные совмещают механические и электронные узлы, поэтому они дешевле электрических и надёжнее механических устройств. Это электромеханические замки для калиток. Открываются при помощи электроники, но при возникновении аварийного случая можно использовать обыкновенный металлический ключ.

На выбор потребителя влияют достоинства и недостатки, присущие каждой разновидности изделий для запирания. Кроме того, некоторые пользователи для комфортного использования дополняют их различными приспособлениями. Например, на стационарные запирающие устройства ставят электроприводы, автоматизирующие работу калитки; монтируют домофон, что позволяет открывать дверцу перед гостями, не выходя из дома.

Вернуться к оглавлению

Навесные замки

Они не прикрепляются к двери, а подвешены при помощи двух проушин, в которые продевается запорная дужка. Она фиксируется механизмом секретности и не допускает открытия калитки или ворот. Изготавливают её, как правило, из стали и подвергают термообработке, поэтому её нелегко перепилить ручным режущим инструментом. При использовании навесных устройств нужен засов или щеколда с другой стороны калитки.

По уровню секретности навесные замки подразделяются на следующие виды:

1. Классический вариант – штифтовой цилиндровый, присущ запорным устройствам экономкласса. Его можно вскрыть при помощи проволоки или скрепки.
2. Цилиндровый дисковый механизм, более устойчивый к физическому взлому.
3. Кодовое устройство, которому не нужен металлический ключ. Открывается, как правило, набором цифровой комбинации. Его дорогостоящие модели в меньшей мере подвержены лёгкому вскрытию.
4. Замки с комбинированной секретностью, внутри которых двойная система кодирования, защищающая их от «интеллектуального» взлома.

Навесные запирающие механизмы бывают открытого, полуоткрытого и закрытого типа. Это зависит от длины и расположения дужки относительно корпуса. Например, у замка-троса она доступна со всех сторон, легко подвержена воздействию соответствующим инструментом для взлома. У других вариантов она частично или полностью утопает в запорном устройстве. А есть такие изделия, которые плотно примыкают к дверям и закрывают даже проушины. К ним взломщику трудно подобраться.

Корпуса навесных замков бывают из чугуна, стали, латуни, к тому же дополнительно хромированы, никелированы или оцинкованы. Благодаря такому покрытию обладают достаточно хорошей антикоррозийной устойчивостью. Однако для защиты от прямого попадания осадков им нужны козырьки или навесы.

Популярны у дачников, потому что их легко эксплуатировать в любых погодных условиях. К тому же дачную калитку запирают и открывают не так часто.

Главный недостаток таких замков – ненадёжность. Чтобы вскрыть, опытному взломщику достаточно несложной отмычки. Поэтому стали производить кодовые навесные механизмы, которые обладают следующими достоинствами: числовая комбинация известна только владельцу, а отсутствие металлического ключа не допускает его дублирование или потерю. Однако цифровой код можно забыть, особенно если он долгое время не использовался. Найти его самостоятельно путём перестановки цифр очень сложно.

Пример навесного биометрического замка

В продаже имеются биометрические навесные замки. Они небольших размеров, изящные, их можно взять с собой в длительную командировку. Открываются магнитной карточкой или сканированием линий на пальцах руки. Некоторые оснащены тревожным сигналом, который включается при несанкционированном доступе. Правда, использование таких замков на калиточной дверце едва ли оправдано, однако применимо, если охраняется дорогостоящий объект.
Вернуться к оглавлению

Накладные замки

Они бывают электромеханические, электронные, но большой популярностью пользуется механический накладной замок для калиток. Для него не требуется электропитание, которое создаёт дополнительные проблемы. Он устанавливается на калиточную створку с внутренней стороны без нарушения её целостности и прочности. Наружу выходит замочная скважина для ключа. Этим ключем или с помощью защёлки дверца запирается изнутри. Но если она открывается не во двор, а на улицу, то применять такой запорный механизм не очень удобно.

Вернуться к оглавлению

Установка накладного замка своими руками

Установка его очень проста, начинается она с разметки.

1. Помечают места для креплений и сердцевины с вращающимся язычком.
2. Затем в соответствии с их диаметром делают отверстия и крепят корпус замка.

   Инструкция по установке накладного замка на калитку

3. Для разметки ответной части поступают так: ригель смазывают зубной пастой, закрывают калитку и поворачивают ключ. Паз для ригеля будет очерчен достаточно чётко. Саморезы здесь не используются. Крепёж входит в комплект покупки.

В продаже есть специальные врезные замки для калиток из профнастила. Толщина их минимальная и они как раз входят в выемку профиля. Это значительно облегчает и ускоряет процесс монтажа. Сварочный аппарат не потребуется, но дрель нужна для сверления отверстий под винты и сердечник.

Кодовые механические изделия также можно установить своими силами без привлечения специалиста. Они накладываются на калитку, а при её закрытии срабатывают автоматически. У них не предусмотрена замочная скважина, нет необходимости носить ключ в громоздкой связке. Открыть дверцу можно только набрав правильный числовой код. Цифры нанесены на специальные вращающиеся кольца.

Чертеж с размерами кодового механического замка

Главный недостаток: есть вероятность забыть цифровую комбинацию. У дверцы калитки можно установить кнопочный кодовый замок, подобный тому, какие ставят на входной двери подъезда. Но это нерациональные затраты по сравнению с невысокой стоимостью профнастила.

Есть ещё накладные электромеханические замки для калиток с комбинацией механических и электронных элементов, предварительно запрограммированных на конкретное сочетание цифр.

Со стороны двора у них кнопка для открывания, а с улицы клавиатура для набора кода. Некоторые из них при отсутствии электричества можно открывать обыкновенным ключом. Класс надёжности у них выше, но установка довольно сложная и по карману далеко не каждому потребителю.

Вернуться к оглавлению

Врезные замки

На калиточные дверцы зачастую воздействуют с большой физической силой. Значит, для них нужно выбрать запорное устройство, которое наиболее успешно противостоит подобным нагрузкам.

Схема с размерами врезного калиточного замка

Таким качеством обладает врезной замок для калиток. По сути, его не врезают, а приваривают к внутренней стороне профнастила, а сверху закрывают прямоугольным куском металлического листа. Если запирающее устройство больше размера профильной трапеции, то для него делают металлический короб, который приваривают к раме.

Благодаря герметичности футляра врезные устройства обладают защищённостью от прямого попадания влаги и пыли. Процент несанкционированного открытия у них ниже, чем у навесных и накладных механизмов. Они долговечны, а их засовы прокручиваются и не позволяют распилить их ручным режущим инструментом.

Некоторые пользователи прибегают к дополнительным средствам защиты. Взломщики научились открывать механические накладные и врезные замки, просверлив их в точке центра. После этого дверь открывается обычным ножом.

Установка врезного замка на калитку

В продаже уже появились замочные втулки, у которых осевая сердцевина смещена. Поэтому её не так-то просто найти, чтобы взломать замок. Пользователи прежнюю деталь заменяют новой. А сам затвор заказывают из титана или высокопрочной стали. Тогда его практически невозможно распилит вручную. В целом долговечность конструкции обеспечивается правильной эксплуатацией и должным уходом.

Замки для калитки из профнастила

Автор Кровельщик На чтение 10 мин Просмотров 808 Обновлено 15.08.2017

Защита собственной земли от посягательств из вне была актуальна во все времена. Высокие каменные стены остались в прошлом, а современные люди всё чаще делают выбор в пользу легковозводимых заборов из не дорогих, но надёжных материалов, таких как профнастил.

Основной проход на огороженную территорию участка осуществляется через калитку, для которой нужно подобрать удобный, а главное функциональный замок.

Требования к замку для калитки из профнастила

При выборе замка, нужно обратить внимание на следующие параметры:

• Наличие герметизации от попадания влаги и пыли;
• Отказоустойчивость;
• Морозостойкость конструкции;
• Уровень защиты от взлома;
• Возможность закрытия ключом с обеих сторон.

Бытует мнение, что установка мощного замка для уличных калиток из профнастила не имеет смысла, так как проникнуть на участок можно при помощи повреждения профлиста, что потребует меньше времени, чем взлом замка. Однако урон нанесённые ограждению, привлечёт много внимания и не останется незамеченным, а владельцы смогут вызвать компетентные органы, не заходя на участок и не подвергая свою жизнь опасности.

Присутствие резиновых (силиконовых и т.д.) прокладок, уплотнителей и колпачков предотвращает попадание влаги и пыли вовнутрь замка. Сам механизм, в свою очередь, должен быть из надёжного сплава и не иметь слишком мелких деталей, что продлит срок его эксплуатации и не даст ему выйти из строя в случае обледенения. С двух сторон замок должен закрываться ключом. Это предотвратит от вскрытия калитки злоумышленниками, которые попросту могут перелезть через забор и открыть калитку изнутри.

Виды замков

Как правило, классификацию замков производят по двум параметрам – по способу установки и по типу управления.

Среди видов крепления, различают  три основных:

Навесной

Такой замок представляет собой независимую конструкцию, размыкание которой подразумевает полное её отделение от элементов фиксации.

Этот тип замков существует уже не одно тысячелетие.

Сырьём для современного промышленного производства навесных замков служат следующие металлы:

• Чугун – дешёвый, не подвержен коррозии, имеет большой запас прочности, но при сильном снижении температуры становится хрупким;
• Алюминий – лёгкий, но мягкий и поддаётся деформации даже под воздействием небольшого усилия;
• Сталь – сохраняет целостность при любых погодных условиях, но дорогостоящий;
• Латунь – устойчивый к появлению ржавчины, но мягкий и дорогой.

Также запорные устройства подобного типа различаются по способу навешивания:

• Открытый. Основной элемент — полукруглая дужка, которая при деактивации вынимается из корпуса замка либо полностью, либо только с одной стороны.
• Грибообразной формы (или «грибок»). В качестве замыкающей части используется металлический штырь, имеющий на одном из концов утолщение в форме гриба. Он полностью защищён проушинами замка, что делает его спиливание практически невозможным.
• Полузакрытый. В качестве запирающего элемента используется стальной палец, большая часть которого закрывается проушинами.

Приобретая такой замок, следует обратить особое внимание на его глубину и длину запирающего цилиндра. Сильно выпирающие проушины или большое расстояние между ними могут препятствовать нормальному функционированию конструкции.

• Закрытый. Запирающий цилиндр находится в корпусе замка, при правильном использовании он закрывает и проушины двери.

Проушины для калитки при использовании замка закрытого типа, как правило, изготавливаются на заказ.

В среднем, количество рабочих циклов, которые должен выдерживать навесной замок, ровняется 100000.

Накладной

Устанавливается прямиком на дверную поверхность. С внешней стороны закрывается на ключ, а изнутри вместо него может использоваться поворотная защёлка. Современные же замки накладного типа имеют более сложное устройство, однако, они снискали себе много поклонников из-за лёгкости монтажа.

По типу устройства накладные замки имеют следующие разновидности:

• Цилиндровый. Его личинка перемещает в нужном направлении регили или запор. Чаще всего, ключи, предназначенные для отпирания данного накладного механизма, небольшие и лёгкие.

Запирающее устройство этого типа крайне не устойчиво к заморозкам и засорам, поэтому оно требует постоянной обработки силиконовыми смазками в холодное время, а также рекомендуется сооружать под него специальные ниши.

• Сувальдный. Надёжен и устойчив к силовому взлому. Управление замком производится по средству использования ключа с бородками, он приводит в движение внутренние металлические пластины (сувальды), воздействуя на запирающий механизм.

По способу использования накладные запирающие механизмы сувальдного типа бывают:

• Односторонний. При закрытии с внешней стороны используется ключ, а с внутренней специальная ручка.
• Двусторонний. Управление замком осуществляется ключом с обеих сторон.
• Реечный. Открывается по средству совмещения ключа и канавок на засове. Простой и надёжный механизм замка не чувствителен к низким температурам и высокой влажности. Он может включать в себя один или два ригеля.

Реечный замыкающий элемент крайне чувствителен к перекосу и может заклинивать.

• Электронный. С современным развитием технологий широкую популярность приобретают, так называемые, «умные» замки или смартлоки.

Они бывают нескольких видов:

1. электромагнитные;
2. электромеханические;
3. магнитные кодовые.

Открытие замка происходит по средству считывания кодовой информации, встроенный сканер может быть настроен на распознание штрих-кода, отпечатка пальца или радужной оболочки глаза.

Наряду с этим, замыкающее устройство может быть настроено на приём определенного радиосигнала и управляться дистанционно. В комплект электронного электромеханического замка входят сам механизм, сканер и блок управления.

Врезной

Размер внутреннего механизма замка больше размера его корпуса. Предназначен для установки внутрь дверного полотна, и не имеет дополнительной внешней защиты. Механизм данного замыкающего устройства выполняется в двух вариантах: сувальдном или цилиндровом.

Тип управления замка — это метод, которым нужно воспользоваться для открытия и закрытия системы.

Различают следующие разновидности контроля замыкающего механизма:

1. Механические. Замыкание и размыкание механизма происходит путем прямого воздействия на замок при помощи ключа. Такое устройство просто эксплуатировать, легко отремонтировать и, при необходимости, легко заменить на новое, легко ставить. Не смотря на это, подбор качественного механического замка выстлан путём проб и ошибок, которые подразумевают повышения уровня опасности для его владельца и его имущества.
2. Кодовые. Для приведения замка в действие необходимо указать определенную кодовую информацию. У некоторых современных аналогов имеется сканер для считывания отпечатков пальцев или сетчатки глаза, что тоже считается способом снятия кодировки. Также к подобным видам замков можно отнести дистанционные модели, настроенные на считывание радиоволн, которые излучает передатчик, используемый в качестве ключа. Цифровые и буквенные пароли, под гнётом новых технологий, постепенно отживают свой век, что способствует повышению охранных и функциональных качеств кодовых систем.

Пошаговый инструктаж монтажа замка

Монтаж накладного замка

1. Как правило, на высоте, примерно, одного метра над землёй на калитке располагается центральная металлическая планка. Обычно, она устанавливается в процессе изготовления каркаса будущей двери, но если срединная опорная конструкция отсутствует, необходимо наварить её самостоятельно.
2. Необходимо приложить замок к внутренней стороне калитки таким образом, чтобы одно из крепёжных отверстий замка находилось на уровне поперечины, а сердечник с ручкой был либо под планкой, либо над ней. После этого можно смело намечать маркером места, где в будущем будут находиться необходимые технологические отверстия.
3. При помощи дрели в профлисте калитки, по контуру, просверливаются пазы необходимые для установки замочной скважины и ручки. Затем их форма дорабатывается напильником.
4. Используя те же инструменты надо изготовить отверстия для ригеля.
5. Весь процесс завершается установкой замыкающего механизма.

Монтаж врезного замка

1. При помощи сварочного аппарата изготавливается защитный короб для замка, затем его необходимо крепить на вертикальной стойке калиточного каркаса калитки.
2. После чего необходимо разметить места расположения пазов, необходимых для врезки и крепления.
3. Болгаркой вырезается отверстие, необходимое для функционирования запорного механизма.
4. Над филем зачистить края пропилов.
5. Потом надо вставить замок и установить в него цилиндр, а далее закрепить саморезами.
6. Следующим шагом будет установка ручек, которые соединяются квадратным стержнем и притягиваются болтами.
7. Перед началом эксплуатации механизм смазывают, а короб закрывают.

Монтаж ответной планки

Ответная планка — это элемент, без которого не может обойтись установка любого замка. Её изготовление нельзя назвать сложным процессом, однако, и работать спустя рукава не стоит.

Основным параметром, который влияет на монтаж ответной балки на калитке, является вид опор, из которых выполнен каркас.

1. Швеллер из металла или труба большого диаметра. В данном случае углубления под ригель высверливаются в самом корпусе опоры.

Для этого необходимо:

• Оставив замок открытым, закрыть калитку.
• Поставить отметку в месте соприкосновения опоры и ригеля.
• Проделать отверстия по меткам и зашлифовать их.

2. Узкий уголок. Он наращивается при помощи наваривания металлической планки, в которой и будут проделываться все необходимые пазы.
3. Труба малого сечения. К ней при помощи сварочного аппарата монтируется трёхмиллиметровая пластина, затем на её поверхности вырезаются все необходимые проёмы.

Классы надёжности замков

Определение класса надёжности замка производится путём определения времени необходимого для взлома замыкающего механизма или открытия отмычкой.

Различают четыре степени устойчивости:

1. Деактивация такого механизма занимает несколько секунд. Устройства такого типа смогут избавить только от назойливых гостей.
2. Вскрытие происходит не более чем за пять минут. Без сомнений, взлом такого замка привлечет к себе внимание.
3. Открытие замочного элемента потребует более пятнадцати минут. Этот механизм требует профессионального подхода. Он часто используется для установки на ворота и калитки оградительных сооружений.
4. Может противостоять взломщику в течении тридцати минут и более. Цена этого замка относительно велика, но он того стоит. Вскрыть его можно только силовым путём или при помощи режущего инструмента. Механизм замочного элемента выполнен из высокопрочных материалов, устойчивых к воздействию сверла.

Стоимость замков для калитки из профнастила

Хороший замок, в независимости от своей модели, не может быть дешёвым.

Приобретая замыкающий механизм любого типа, покупатель, оплачивает не только стоимость сырья, которое пошло на его производство. Чем надёжней замочная группа, тем сложней её внутреннее устройство, и тем больше времени и сил уходит на её изготовление, а это в свою очередь и есть трудовой ресурс.

Его стоимость увеличивается в зависимости от уровня квалификации рабочей силы. Также очень часто именитые марки включают в стоимость своего товара, так называемую «цену за бренд».

Иными словами фирма десятками лет зарабатывает свою репутацию, чтобы её название ассоциировалось с положительными эпитетами, и сделав себе имя она делает небольшую наценку за свой бренд, качество которого уже давно доказано.

Выбирая в качестве производителя дверного замка  фирму, зарекомендовавшую себя с лучшей стороны и имеющую соответствующие сертификаты качества, покупатель избежит неприятных сюрпризов при эксплуатации замыкающего механизма.

Если рассмотреть ценовую политику замков в свете имеющегося на данный момент модельно ряда, то можно пройти к следующим выводам:

• самым бюджетным вариантом является навесной замок;
• накладные и врезные замки одинакового устройства не сильно отличаются в цене;
• цилиндровый механизм будет стоить дешевле, чем сувальдный или реечный;
• наиболее дорогими запирающими устройствами являются электронные замки.

Полезные советы

1. Не стоит приобретать замки, произведенные в Китае, у них тонкие корпусные стенки и ненадёжный механизм. Покупать надо сертифицированные товары, зарекомендовавших себя, хороших производителей.
2. При покупке замыкающего механизма необходимо проверить функциональность каждого, входящего с ним в комплект, ключа. Если он с трудом поворачивается, то такой замок на калитку брать не стоит, он прослужит не долго.
3. Выбирая навесной механизм лучше всего отдать предпочтение изделиям из высоколегированной стали, они более устойчивы к неблагоприятным погодным условиям.
4. Навесной запирающий элемент закрытого типа считается наиболее устойчивым к взлому в отличии от других представителей данной модели.
5. Перед монтажом врезного замка не будет лишним пройтись силиконом установочную планку, а ещё обработать каждый саморез крепления, это поможет создать дополнительную герметичность конструкции.
6. Электронные, электрические замыкающие элементы не работают, если отсутствует напряжение тока в сети.
7. Замковый механизм после завершения установки, исключение — навесной, должен плотно прилегать к профлисту, это предотвратит попадание в него влаги с внутренней стороны.

Универсального решения вопроса какой замок для калитки из профнастила приобрести нет. Природные и бытовые свойства местности, в которой он будет установлен, а также наличие определенных функциональных свойств определяют предпочтительную модель замыкающего устройства. Несомненно, не стоит брать дешёвые модели из некачественных материалов, но нет смысла тратиться на дорогие электронные аналоги, если их потенциал не будет полностью реализован.

выбор и установка своими руками

Установить замок на калитку из профнастила – простой способ защитить участок от проникновения посторонних лиц. Сделать это можно самостоятельно: процесс не представляет особой сложности. Перед тем как приступать, следует изучить все типы замков, подходящих для ограждений из профилированного листа, и выбрать наиболее приемлемый вариант.

Замок с ручкой для калитки из профнастила

Виды

По типу установки замок может быть:

1. Навесным. Примитивные устройства, которые не обеспечивают серьезной защиты территории. Для установки своими руками требуется приобрести металлические проушины, в которые продевается дужка замка. Запирается ключом. Легко сбить ломом или другим тяжелым предметом. Существенный недостаток – с помощью устройства можно запереть калитку только снаружи. Чтобы закрыть ее изнутри, нужно дополнительно установить засов на калитке со стороны участка.
2. Врезным. Процесс монтажа устройства такого типа достаточно трудоемок. Чтобы запереть калитку снаружи, используют ключ, изнутри – рычажок или защелку.
3. Накладным. Надежный, но полностью от взлома не защищает. Механизм размещается с внутренней стороны калитки, снаружи располагается только отверстие для ключа. Монтируется просто, профнастил остается неповрежденным.

По типу запорного механизма замок для калитки из профнастила может быть:

1. Сувальдным. Устройства этого типа считаются надежными, взломать их непросто. Принцип работы: внутри корпуса находится несколько пластин с фигурными вырезами, которые при проворачивании ключа занимают определенное положение, позволяя засову отпереть или запереть калитку. Недостаток – многие модели имеют большие размеры, из-за чего установить такой замок на конструкции из профнастила проблематично.
2. Цилиндровым. Степень надежности механизма зависит от сердечника. Чем сложнее его конструкция, тем дороже замок. В случае поломки личинку можно заменить новой, не требуется демонтировать все устройство целиком.
3. Кодовым. Отпереть калитку снаружи можно будет, введя правильный код, закрыть изнутри – с помощью защелки. Обеспечивают высокую степень защиты. Однако при регулярном нажатии на определенные кнопки при наборе кода покрытие истирается, посторонние лица при желании смогут подобрать нужную комбинацию.

Сувальдный замок

Также замок может быть реечного типа или электронный, но такие виды обычное не используют для калитки из профнастила – они либо слишком ненадежны, либо слишком дороги.

Критерии выбора

Замок, устанавливаемый на калитку, будет подвергаться перепадам температур, сырости, поэтому он должен:

1. Быть изготовлен из металла, устойчивого к коррозии.
2. Иметь максимально закрытую конструкцию. Внутрь механизма не должны попадать пыль, осадки.
3. Быть компактным. Крупный замок не подходит для калитки из профнастила, поскольку для возведения забора из тонкого металла используют профильные трубы небольшого диаметра, установить на них массивное устройство сложно.

Даже самый качественный дорогой замок при попадании внутрь механизма влаги при отрицательных температурах может промерзнуть. Чтобы не возникало трудностей с проникновением на участок, рекомендуется выбирать устройства, которые можно отпереть изнутри без ключа.

Установка своими руками

Чтобы установить замок в калитку из профнастила, потребуются:

• дрель, сверла по металлу разного диаметра;
• шуруповерт;
• болгарка;
• крестовая отвертка;
• крепеж;
• карандаш для разметки.

Действия при монтаже врезного, накладного и навесного замков различаются.

Навесной

Помимо перечисленных инструментов потребуются 2 металлические угловые проушины, на которые вешают замок, винты с гайками.

Порядок действий:

1. На калитке и заборе выбирают оптимальное местоположение проушин. Они должны располагаться на одной линии, но на небольшом расстоянии друг от друга: так, чтобы не мешать закрытию калитки, и чтобы можно было повесить замок, продев его дужку одновременно в обе проушины.
2. Прикладывают детали к профнастилу, отмечают карандашом точки под отверстия крепежа.
3. Просверливают отверстия, используя дрель со сверлами, диаметр которых не превышает диаметр винтов.
4. Прикручивают проушины к калитке и забору.
5. Закручивают с внутренней стороны гайки на винтах.

Накладной

Установить накладной замок на калитку из профнастила несколько сложнее. Для монтажа используют два способа.

Накладной замок

Если на калитке есть поперечная перекладина, ширины которой хватит для закрепления замка, используют ее. Корпус устройства прикладывают к внутренней стороне калитки так, чтобы замок одной стороной в месте, где находится отверстие для крепежа, заходил на планку, а другой – той, где расположены личинка и ручка – находились выше или ниже перекладины.

При наличии возможности снять с каркаса калитки профнастил, делают это, чтобы закрепить замок на планке винтом и гайкой. Если профнастил закреплен на заклепки, используют шуруповерт и саморезы.

После в профнастиле прорезают отверстие под ключ и, если требуется, ручку.

Если перекладины у калитки нет либо она находится слишком низко или высоко, к каркасу в месте расположения замка приваривают металлическую пластину. Накладной замок устанавливают на нее. Для закрепления корпуса на пластине используют винты. Затем прорезают отверстие под ключ.

Врезной

Если для изготовления каркаса калитки были использованы профилированные трубы, установить замок можно двумя способами.

Врезной замок

Если каркас выполнен из узких труб, нужно сделать короб, в котором будет размещен замок. Для его изготовления используют листовой металл толщиной 3 мм. По размеру он должен быть таким, чтобы вложенный в него замок не соприкасался с его стенками.

Короб закрепляют на каркасе, используя сварочный аппарат. С торца калитки вырезают отверстие под ригель и винты. В боковой стенке короба просверливают отверстие под ключ.

Если каркас собран из труб, диаметр которых больше замка, короб не требуется. Устройство помещают в саму трубу. Для этого:

1. Отмечают на каркасе местоположение замка.
2. С помощью болгарки вырезают в трубе отверстие.
3. Вставляют замок, размечают отверстия для крепления, просверливают их.
4. Устанавливают механизм.
5. Вырезают в профнастиле отверстие под ключ.

Ответная планка

После установки врезного или накладного механизма необходимо сделать ответную планку, чтобы замок можно было закрыть. Перед тем как приступать к монтажу, следует точно определить уровень ее размещения. На ригель наносят немного зубной пасты, закрывают калитку, проворачивают ключ. Ригель выдвинется, коснется опорного столба, пометив нужный участок.

Замок с ответной планкой

Порядок действий зависит от того, какой материал был использован для изготовления каркаса:

1. Узкая металлическая труба. С помощью сварочного аппарата на опоре закрепляют металлическую пластину, в которой вырезают отверстие под ригель. Толщина пластины должна быть минимум 3 мм.
2. Труба большого диаметра. В месте, где ригель касается опоры, вырезают углубление под него.
3. Металлический уголок. В широком уголке вырезают отверстие, к узкому приваривают металлическую пластину с отверстием.

В процессе установки замка на калитку из профнастила своими руками нужно четко придерживаться инструкции. При наличии необходимых инструментов и опыта обращения с ними работа не займет много времени.

Обязательно посмотрите видео:



Замок на калитку из профнастила: установка, врезка

Какая калитка обходится без замка? Исключение не составляет конструкция из профнастила. Раньше для этих целей задействовали старые навесные замки или запирали ворота на засов. Сегодня имеется большой ассортимент представленной продукции. Остается только правильно подобрать необходимый для себя вариант.

Перед тем как отправится покупать подобный механизм, необходимо ознакомиться с основными требованиями, которым должен соответствовать замок для установки на ворота из профнастила.

Требования к замку на калитку для профнастила

1. Надежность. Приобретая замок, обращайте внимание на его противостояние влаге и пыли. По мнению многих специалистов, лучшим вариантом станет установка сувальдного замка. Такой тип устройства предполагает ключ, который смещает внутри корпуса отдельные пластины.
2. Закрытие-открытие замка должно происходить изнутри без ключа, а снаружи – ключом.
3. Необходимо для ворот, где требуется повышенная степень надежности. Чаще всего такие замки приобретают для установки в гаражные ворота. Для ворот из профнастила большие механизмы не подходят. По причине большой надежности для того чтобы войти на территорию непрошеному гостю, необходимо всего лишь взломать обшивку дверей. Эта причина объясняет, почему на такие ворота нельзя устанавливать электромагнитные и электромеханические замки. Вы просто потратите значительную сумму денег, но не получите необходимого результата.

Виды

С учетом встроенного механизма замок для ворот из профнастила может быть кодовым, сульдовым и цилиндрическим.

Кодовый

Преимущество этого механизма заключается в высокой степени надежности. Для того чтобы его открыть, необходимо ввести определенный код снаружи от ворот. Для отпирания дверей изнутри имеется специальные защелка. Минусом кодового механизма можно отнести стирание кнопок кода, в результате чего злоумышленник может воспользоваться сложившейся ситуацией.

Сульвадные с защелкой

Для этого типа запора ключи обладают бородками с различной высотой зубцов. Они должны точь в точь соответствовать систем тонких пластик в замке. При отсутствии такого совпадения открыть замок будет просто невозможно.

Основными достоинствами сульвадного механизма являются:

• надежность, в результате которой осуществить взлом замка будет невозможно;
• невысокая цена;
• продолжительный срок эксплуатации;
• имеется дополнительная кодовая защита.
• не лишена такая конструкция и недостатков:
• большие габариты ключа;
• открытие замка может быть осуществлено только ключом как снаружи, так и изнутри.

О том как выглядят фонари на заборные столбы, можно увидеть на фото в данной статье.

Как установить светильники на столбы забора, указано в данной статье.

Как сделать забор из габионов своими руками, указано здесь: https://2gazon.ru/dekor/izdeliya-iz-kamnya/gabiony-svoimi-rukami.html

На фото – замок для калитки из профнастила:

Цилиндрические

У такого механизма должно обеспечиваться совпадение иглоподобных устройств, расположенных внутри запора, с пометками на ключе. В случае поломки устройства его очень просто починить. В этом и состоит основное преимущество цилиндрического замка. Еще одним достоинством его считается компактный размер ключа. Минусы запора сводятся к чувствительности попадания пыли и влаги.

Монтаж своими руками

Замки для ворот из профнастила могут классифицировать еще по способу крепежа:

• Навесные. Несмотря на большое количество недостатков, такие запоры пользуются большим спросом среди дачников. Они обладают специальным покрытием, в результате чего удается достичь высокую устойчивость механизма к коррозии. Открытие замка может происходить при помощи ключа или кода.
• Врезные механизмы задействуют в случае, когда ворота обладают пустотелой конструкцией.
• Накладное устройство характеризуется простотой установки. Для монтажа запора достаточно просто его прикрутить к воротам. При этом полотно остается не поврежденным. Если ведется установка накладного замка, то открытие двери изнутри будет происходить защелкой, а с внешней стороны – при помощи ключа.

О том как установить электромагнитный замок на калитку, можно узнать из данной статьи.

Как выглядят колпаки на столбы забора из металла, указано в статье.

Какова цена бетонных колпаков на столбы забора, указано в статье.

Как выглядят колпаки на забор с фонарем, можно увидеть из данной статьи здесь: https://2gazon. ru/dekor/kolpaki-na-zabor/na-stolby-dlya.html

Покупать замок для ворот из профнастила необходимо в специализированном магазине. Если вы не особо разбираетесь в этом вопросе, то опытные консультанты помогут вам разобраться и выбрать подходящую модель.

Процесс установки накладного замка

Врезать замок в ворота из профилированного листа очень просто, потому что для этих целей вам не понадобится помощь постороннего человека. Все, что нужно, это купить замок и подготовить необходимые инструменты:

• болгарка;
• дрель;
• сверла различного размера;
• шуруповерт;
• инструмент для выполнения заклепок;
• крестовая отвертка.

В статье указано, как можно установка электромеханического замка на калитку.

Видео: как вставлять накладной замок в калитку из профнастила

На видео – установка замка на калитку из профнастила:

Монтаж накладного замка

Процесс установки представленного механизма предполагает следующий порядок действий:

1. Выполнить разметку рабочего пространства. Просто прислоните замок к воротам и обозначьте участок, где будет располагаться замочная скважина и крепежные элементы.
2. Выполнить отверстия. С учетом диаметра крепежных деталей подбирается диаметр сверла. Диметр самих отверстий должен соответствовать размерам замочной личины.
3. Установка замка и ручек.

Накладной запор не устанавливают тогда, когда дверь открывается наружу. Поэтому перед приобретением механизма нужно спросить о возможностях его эксплуатации при разичных погодных условиях.

Процесс монтажа врезного замка

Для устройства этого механизма, необходимо следовать следующей инструкции:

1. Замерить торец задней части механизма и выполнить разметут торца короба, который и будет происходить установка замка.
2. Вырезать нишу для механизма, в которую и будет осуществляться врезка.
3. Обозначить места крепежа и выполнить отверстия. Они должны совпадать с диаметром крепежных элементов, которые будут удерживать замок.
4. Осуществить размету отверстия, полученного под замочную скважину. Все эти действия должны выполняться с максимальной точностью.
5. Выполнить размету для установки стержня, на котором будет держаться ручка.
6. Когда все отверстия заготовлены, пора переходить к монтажу. Замок устанавливают в паз, туда вставляется личина и при помощи саморезов все фиксируется.
7. Установить квадратный стержень в устроенный замок и с двух сторон прикрепить ручки при помощи стяжных болтов.

На видео – электронный замок на калитку из профнастила своими руками:

Как сделать замок на ворота

Чтобы выполнить установку представленного механизма на двери из профлиста, необходимо позаботиться о следующих инструментах:

• проушины;
• стамеска и молоток;
• отвертка;
• крепежные элементы.

Процесс установки основан на следующем плане действий:

1. Определиться с местом установки механизма, чтобы он располагался на высоте, удобной для открытия хозяевами.
2. Выполнить разметку на косяке вороти боковой стороне. Обвести каждую проушину карандашом. Их расположение должно быть параллельно друг другу.
3. Прикрутить выбранную площадку при помощи саморезов.
4. Установка механизма.

Замок для любых ворот – это важный элемент защиты. Но как подобрать механизм для дверей из профилированного листа? Здесь нужно руководствоваться не только своими желаниями, но и конструкцией ворот. Придерживаясь основных рекомендаций по выбору замка, вы добьетесь нужного результата и защите свою территорию от злоумышленников.

Пошаговое руководство по установке дверного замка

:: YardYum

Дверной замок важен и важнее для вас, особенно когда вы больше беспокоитесь о своем доме и офисе. Вот почему это может быть очень полезной вещью, если вы знаете, как установить дверной замок. Спросите меня, почему.

Для установки дверного замка не обязательно всегда прибегать к помощи плотника или слесаря. Это не сложная задача, с которой вы не справитесь. Если вы знаете процесс установки дверного замка, вы можете установить дверной замок на дверь.Итак, изучите пошаговое руководство по установке дверных замков и станьте экспертом по установке дверных замков. Просто убедитесь, что вы покупаете лучшие дверные замки для своего дома.

Основные вещи, которые вам понадобятся

• Lockset.
• Отвертка.
• Долото.
• Электродрель.
• Комбинированная пл.
• Измерительная лента.
• Карандаш.
• Наждачная бумага.

Как установить

Здесь я поделился самым простым механизмом, чтобы каждый мог попробовать установить замок на двери.Просто следуйте нескольким пунктам, описанным ниже. Итак, начнем.

Отметьте центры для проделывания отверстий по образцу дверного замка

Прежде всего, вам нужно найти точки, в которых вы будете проделывать отверстия для установки замка. Для этого возьмите картонный шаблон и отметьте центр, в котором вы будете проделывать отверстия. Вы также можете использовать измерительную ленту, чтобы закрепить шаблон. Отметьте карандашом центр впадины. Не забудьте прочитать инструкцию производителя перед установкой блокировки.

Просверлить отверстия идеального размера

Теперь вам нужно проделать отверстия в точках. На этом этапе вам понадобится электрическая дрель и сверло идеального размера, чтобы сделать отверстия подходящего размера. Здесь вы можете использовать комбинированный угольник, чтобы сверло находилось под прямым углом. После выполнения отверстий протрите края отверстий наждачной бумагой, чтобы сделать их гладкими.

Вставьте болт и пластину

Вставьте болт в отверстие и затем установите пластину болта в правильное положение.Теперь обведите контур пластины с задвижкой на краю двери.

Cut the Mortise

С помощью долота прорежьте паз для болта и пластины. Затем вставьте болт и пластину в паз и проделайте пилотные отверстия для установки винтов. Теперь закрепите пластину винтами на краю двери.

Вставьте цилиндр замка

Теперь вставьте наружный цилиндр замка так, чтобы узел болта соответствовал соединительной планке. Затем закрепите личинку внутреннего замка винтами.

Установите запорную пластину

Теперь найдите правильное место для ответной планки. Вырежьте паз для ответной планки и просверлите отверстия в косяке для фиксации ответной планки. Теперь установите ответную планку с помощью винтов.

Поздравляем! Вы полностью выполнили свою работу.

---

Автор биографии : Привет, это я, Дэвид Энгл. У меня большой опыт выполнения множества домашних проектов DIY. Приятно, когда ты все можешь делать сам, а мне это нравится.Я делюсь своим опытом работы с платформой «Living Norm», так что вы также можете стать экспертом в области DIY, как и я. Надеюсь, вам понравится мой блог.

6 самых эффективных способов запереть дверь без замка!

Запереть дверь без замка может показаться реальной версией «Миссии невыполнима». Возможно, не так увлекательно, но все же сложно.

Но я хочу разрушить эту иллюзию трудности, показав вам ОЧЕНЬ ПРОСТОЕ способы запереть дверь без замка. Эти методы запирания подходят для дверей, которые открываются внутрь и наружу, а также для раздвижных дверей.

Вы сможете запереть дверь без замка дома или в любом другом месте, не беспокоясь о своей безопасности или сохранности своих ценностей.

Это удобный навык, и я расскажу о нем так, чтобы его было легко понять. Прежде чем мы начнем, вот краткий обзор лучших методов:

1. Заблокируйте дверь изнутри дверной баррикадой, глушителем или клином. Некоторые из этих устройств также содержат сигнал тревоги, который может сработать, если кто-то попытается открыть дверь.Для этого созданы профессиональные охранные устройства. Но есть и предметы домашнего обихода, которые можно использовать для той же цели, о чем я объясню позже более подробно.
2. Используйте переносной дверной замок. Как следует из названия, портативный замок имеет небольшие размеры и его легко носить с собой. Не требует установки. Просто прикрепите одного из этих плохих парней к обозначенному месту на двери и заприте его.
3. Снимите дверную ручку / дверную ручку. Двери без замка часто имеют дверную ручку или дверную ручку, которая при повороте убирает защелку, чтобы дверь могла открыться.Сняв ручку, вы можете эффективно предотвратить втягивание защелки и предотвратить доступ посторонних в комнату.
4. Закрепите дверную ручку / ручку на тяжелом или неподвижном предмете внутри комнаты с помощью веревки. Этот метод специально используется для дверей, которые открываются наружу. Логика здесь довольно проста. Кто-то пытается открыть дверь снаружи, потянув за нее, но они будут тянуть напрасно, потому что дверь удерживается на месте тяжелым предметом мебели с другой стороны.

Это был краткий обзор способов защиты двери без замка. Но теперь давайте посмотрим, как правильно использовать каждый из этих методов и как избежать ошибок.

1. Заблокируйте дверь баррикадой или глушилкой

Первое, что нужно знать при забаррикадировании двери, — это делать это изнутри комнаты. В противном случае злоумышленник может легко отодвинуть вещи и добраться до двери.

Кроме того, баррикада действует только на двери, которые открываются внутрь.Если дверь открывается с другой стороны баррикады, очевидно, нет смысла перемещать журнальный столик или чулан рядом с ним изнутри, потому что он будет открыт для злоумышленника, когда он откроет дверь. И он может легко их оттуда отодвинуть.

Итак, подведем итоги: стандартные баррикады эффективны только для дверей, которые открываются внутрь. Это верно и для стандартных глушилок и клиньев. Но есть некоторые исключения, когда речь идет о дверях, которые открываются наружу, о которых я расскажу в следующем разделе этой статьи.

Лучшие дверные заграждения и глушилки

Некоторые заграждения и глушители, которые вы можете использовать, представляют собой тяжелую мебель (шкаф, стул, тяжелый журнальный столик, кровать и т. Д.) И профессиональные устройства безопасности, предназначенные для этой цели.

Стул может быть действительно удобным глушителем дверных ручек. Он легкий и, вероятно, у вас есть несколько в непосредственной близости!

Это видео показывает, как заблокировать дверь с помощью того красного стула вон там. Однако стул должен быть подходящего размера, чтобы он хорошо помещался под дверную ручку.Если он слишком короткий, ничего не получится.

Если у вашей двери есть рычаг, поместите стул под рычаг и убедитесь, что нет места для его движения. Если у него есть ручка, она по-прежнему работает так же, но ее немного легче переместить. Офисный стул может быть самым простым в использовании, потому что вы можете регулировать его высоту.

Лучше иметь профессиональное устройство безопасности во время путешествия, потому что никогда не знаешь, будут ли там какие-нибудь простые баррикады. И хозяева, вероятно, все равно не обрадуются тому, что вы будете перемещать мебель.Не говоря уже о том, что это может довольно быстро надоедать, поскольку требует времени и усилий.

Также очень легко сделать глушитель самостоятельно. Вы можете сделать это, сложив кусок картона из коробки и воткнув его под дверь. Также можно использовать толстый носок или кусок ткани от полотенца. Убедитесь, что он достаточно толстый и твердый, чтобы его нельзя было легко выскользнуть. Это легко сделать и это выгодно. Хотя это не то, что я бы посоветовал в долгосрочной перспективе, в дверных глушителях, сделанных своими руками, есть некоторые возможности, которые помогут запереть двери спальни, ванной комнаты или даже вашего туалета.

Защитная планка

Пожалуй, лучшим и наиболее универсальным профессиональным устройством является дверная защитная планка (ссылка на Amazon).

Может использоваться для заклинивания ручки / дверной ручки изнутри комнаты на дверях, открывающихся внутрь. Для этого поместите одну сторону защитной планки под ручку / ручку, а другую сторону на пол.

Защитную планку можно также использовать для запирания раздвижных дверей или окон, разместив ее горизонтально.

Длину планки можно увеличить или уменьшить в зависимости от ширины двери.Это отличный компаньон в путешествии, потому что он помещается на любую стандартную дверь и окно.

Дюбель

У вас есть раздвижные двери, и вам сложно их запереть? Или сдвижные оконные стекла. Пригодятся для этого дюбели!

Дюбели — это маленькие тонкие деревянные палки, которые обычно используются в плотницких работах и ​​в качестве структурного усиления шкафов, вешалок, шкафов, ящиков и другой мебели. Вы легко найдете их в супермаркете или любом месте, где продаются садовые или столярные инструменты.

Вы можете вставить палку в какую-нибудь щель раздвижной двери и, следовательно, сделать невозможным открытие двери, не вынув палку. Если он будет достаточно тугим, его будет невозможно легко вынуть.

Стальная скоба дверная (баррикада)

Еще один отличный вариант — стальная дверная скоба (ссылка на Amazon). Это небольшая, но прочная стальная деталь, установленная на полу рядом с полом. Если кто-то толкнет дверь, чтобы открыть, баррикада заблокирует их усилия.

Это устройство состоит из двух частей. Одна из них — это стационарная часть, которая постоянно прикреплена к полу. Другая часть — это та, которую вы можете легко снять и прикрепить, если хотите заблокировать дверь. Обе части показаны на фото справа.

Это удобная баррикада, но она требует прикручивания нижней части к полу. Так что это более постоянное и не очень универсальное решение, в отличие от планки безопасности, которая является полной противоположностью и может легко использоваться где угодно, в любой момент.Однако в обоих случаях установка очень проста. В случае с этой баррикадой это занимает около 5 минут, как вы можете видеть в видеоуроке .

Кроме того, эта дверная скоба более надежна, чем стандартная защитная скоба. Как показали настоящие испытания, он может выдерживать до 3000 фунтов силы. Так что если кто-то попытается выбить дверь, эта баррикада останется стоять. Даже если дверь упадёт! Но в этом случае никакое устройство безопасности не поможет, так что это немой.

Какой дверной блокиратор или заграждение получить?

Таким образом, все эти профессиональные устройства являются отличным дополнением к дверям с замком и без него. Или вы можете просто заблокировать дверь тяжелой мебелью, когда считаете это необходимым. Что может быть нормально, если вы дома, но в путешествии удобнее иметь под рукой профессиональное устройство безопасности.

Если у вас есть малыши и вы используете металлические замки, убедитесь, что у них нет острых краев.Если дома есть пожилые люди или люди с ограниченными возможностями, я бы посоветовал выбрать механические замки или дверную сигнализацию вместо глушителей.

Как забаррикадировать дверь, которая открывается наружу

Закрепить дверь без замка, который открывается наружу, может быть сложно, потому что вы не можете использовать стандартную баррикаду. Вместо этого вам придется зажать дверную ручку или ручку предохранительной планкой или аналогичным предметом, выходящим за обе стороны двери. Чтобы ручка не давала дверцу тянуть снаружи.

Для этой цели доступна специальная защитная планка наружной двери (ссылка на Amazon) , и она работает должным образом. Просто убедитесь, что дверь не слишком широкая, потому что она должна выдвигаться с обеих сторон.

Другой способ закрепить этот тип двери — это прикрепить дверную ручку / ручку к действительно тяжелому или неподвижному объекту в комнате с помощью куска веревки. Вы привязываете одну сторону веревки к ручке, а другую — к тяжелому предмету. Когда закончите, убедитесь, что веревка натянута.Теперь тяжесть объекта будет препятствовать тому, чтобы дверь открылась.

Однако вы должны убедиться, что веревка, которую вы используете для закрепления ручки, не хрупкая или тонкая. Тонкая струна легко порвется и опустошит всю вашу тяжелую работу. Я рекомендую использовать пластиковую веревку или жесткую шерсть. Застежки-молнии работают аналогично, но они короче. Застежки-молнии можно использовать, чтобы привязать ручки или двойные двери, а затем прикрепить их к чему-нибудь тяжелому.

Однако еще одна проблема с дверьми, открывающимися наружу, — это петли.Если петли открыты снаружи, кто-то может снять их и вынуть дверцу из рамы.

Я написал полное руководство по , как защитить дверь, которая открывается наружу , поэтому я предлагаю проверить его, чтобы получить более подробные инструкции для этих методов.

Единственная проблема с заграждениями и глушителями заключается в том, что они не работают, когда вас нет в комнате. Я имею в виду, что вы не можете поставить баррикаду и уйти, потому что вы забаррикадировались в комнате.Единственный способ выйти — убрать баррикаду, но тогда ваша дверь останется незащищенной. Поэтому, если у вас нет другой точки входа / выхода, единственный способ использовать баррикаду — это находиться внутри комнаты.

2. Используйте переносной дверной замок

Существует множество переносных дверных замков, которые можно прикрепить к двери, чтобы запереть ее за несколько минут или быстрее. Я просто упомяну три, которые доступны по цене, просты в настройке и действительно эффективны для удержания нежеланных гостей там, где им место:

Аддалок

Addalock (ссылка на Amazon) на сегодняшний день является самым популярным переносным дверным замком.Это цельный замок, который очень легко установить.

Он работает, запирая ручку на месте, чтобы дверь нельзя было открыть, даже если кто-то использовал ключ. Но поскольку основная задача — сделать ручку неподвижной, она будет работать даже на дверях без замка.

Настройка занимает всего несколько секунд и не требует никаких инструментов. Простое видео-руководство доступно на странице продукта .

Простая установка и карманный дизайн делают его очень удобным для путешествий и тех мест, где у вас нет разрешения (или желания) вносить какие-либо постоянные изменения в дверь.Не говоря уже о том, что это действительно доступно по цене чуть менее 20 долларов на момент написания статьи.

Хотя Addalock — отличное маленькое запирающее устройство, которое можно иметь в дороге, я бы не стал считать дверь на 100% защищенной, поскольку она является единственным запирающим механизмом на месте. Но для экстренных ситуаций, когда вы имеете дело с дверью без замка, или без ключа, или просто хотите дополнительной защиты, Addalock определенно очень удобное устройство.

Калслок

Портативные замки Calslock размером примерно с две ручки, они легкие и легко переносятся.Но не стоит отвлекаться на размер, они довольно прочные. Они лучше всего подходят для дверей, у которых мало места в дверной коробке. Я бы порекомендовал их, если вы ищете замки для мест, к которым имеет доступ много людей — комнат в общежитиях, гостиницах, хостелах и аренде жилья.

Замок безопасности для путешественников

Это более совершенное и мощное устройство, чем Addalock. Под «более мощным» я подразумеваю то, что он может выдержать более сильную силу, если кто-то попытается выбить дверь. Но он работает точно так же, а также имеет карманный размер, что делает его отличным выбором для обеспечения безопасности во время путешествий.

Легко и быстро устанавливается на любую дверь, открывающуюся внутрь. Единственное требование — зазор 1 / 8-1 / 4 дюйма между дверью и дверной коробкой. Вот видеоурок по настройке с Youtube.

Как и Addalock, его можно снять за несколько секунд в случае возникновения чрезвычайной ситуации. В общем, очень практично. Это немного дороже, чем Addalock, на момент написания около 50 долларов.

Так что действительно вопрос в том, готовы ли вы потратить немного больше, чтобы повысить безопасность от принудительного входа.Вы можете проверить текущую цену и отзывы о на Amazon.

Дверной Бык

Этот замок (ссылка на Amazon) очень похож на дверную преграду, установленную на полу. За исключением того, что он установлен на двери и дверной коробке.

В то время как дверная баррикада может позволить кому-то слегка приоткрыть дверь, Door Bull больше похож на замок. Он держит дверь полностью закрытой. И если кто-то попытается силой ворваться внутрь, Бык сделает дверь более сложным противником, так как распределяет силу более равномерно между дверью и дверной коробкой.

Door Bull — это запатентованная конструкция, поэтому она полностью уникальна. Требуется только быстрая установка своими руками в соответствии с инструкциями, приведенными в руководстве. Это делает его хорошим выбором даже для дверей без замка во временных помещениях.

Только учтите, что этот замок предназначен для дверей, которые открываются внутрь, а не наружу. И вы должны разместить его, как дверную баррикаду, на своей стороне двери.

Какой переносной дверной замок лучше всего подходит для вас?

Итак, это три переносных дверных замка, которые можно установить на дверь без замка, и я полностью рекомендую их.Любые три из них будут работать. Я отсортировал их по цене, эффективности и сложности установки.

Door Bull, требующий некоторой фактической установки, лучше подходит для места, где вы останетесь в течение длительного периода времени. В то время как Addalock и Travelers Security Lock меньше по размеру и проще в установке, поэтому в целом они лучше подходят для путешествий.

3. Используйте фиксатор ответной планки

Замки с запорной планкой представляют собой дверные цепи, но более прочные. Он прост в использовании и экономичен.Он также отлично подходит для людей с ограниченными возможностями и пожилых людей из-за того же. Он выдерживает большое количество внешних воздействий, и его довольно легко купить в Интернете.

Электрический замок планки (см. На Amazon) также прост в использовании. Они электромагнитные и открываются снаружи с помощью карты или отпечатков пальцев. Более высококлассные замки также используют сканирование сетчатки. На случай чрезвычайных ситуаций есть паника. Они обычно используются в зонах с высоким уровнем безопасности, таких как компании, ювелирные магазины или банки, но также хорошо подходят для домашних условий.Убедитесь, что у вас есть лицензированный профессионал, который установит это для вас.

4. Снимите дверную ручку / ручку с помощью отвертки

При повороте дверная ручка или ручка втягивают защелку, которая открывает и закрывает дверь. Что делает его очень уязвимой точкой входа.

Этого можно избежать, сняв дверную ручку / ручку. Обычно требуется только отвертка подходящего размера.

Однако имейте в виду, что вы также застрянете в комнате, пока не наденете его обратно.Это может быть потенциально опасно, если у вас нет другого выхода на случай чрезвычайной ситуации. Так что я воспользуюсь этим советом только в том случае, если у вас действительно нет другого выхода.

5. Соедините дверные ручки / ручки вместе (для двустворчатых дверей)

Если у вас есть двустворчатые двери, у которых нет запорного механизма, у них, вероятно, все еще есть две ручки, верно? Свяжите их вместе куском веревки, цепью с замком или тросом безопасности, подобным тому, которым вы, вероятно, использовали для крепления велосипеда.

Какой из этих методов вы можете использовать, зависит от конструкции ручек.Вы также можете использовать выдвижной замок для шкафа , если ручки имеют аналогичную конструкцию и расположены относительно близко друг к другу.

6. Используйте носок, вилку и сигнализацию

Я упомянул самые удобные способы и устройства запирания. Но есть и другие методы, которые можно использовать для защиты двери без замка, например, дверные клинья и сигнализация:

• Заблокируйте дверь изнутри, подложив под дверь носок или подобный кусок ткани. Даже туфля или тапочки подойдут, если зазор достаточно велик.
• Используйте вилку или ложку! Я знаю, это звучит не очень многообещающе, но немного поработайте со сталью, и у вас в руках будет отличный дверной глушитель. Вы можете найти несколько видеороликов об этом на Youtube, но, по сути, вам нужно немного сложить конец вилки, а затем отрезать ее ручку. Затем вы можете вставить головную часть в дверной проем, а ручку между зубцами и закрепить.
• Поместите дверной клин с сигнализацией под дверью, чтобы заблокировать ее. Похож на носки, но более эффективен.И если кто-то попытается открыть дверь, клин будет действовать как баррикада. Кроме того, движение двери вызовет срабатывание сигнализации на клине, поэтому вы сразу узнаете об угрозе. В качестве альтернативы вы можете использовать дверной клин без сигнализации . Так или иначе, обе клинья действительно малобюджетные решения.
• Приобретите небольшую недорогую сигнализацию для батарей, например беспроводную сигнализацию для дверей / окон Noopel , которую можно прикрепить к любой поверхности. При необходимости поверните переключатель включения / выключения. Любая вибрация двери вызовет шум в 120 децибел.Сигнализация, очевидно, не является замком, но это простой способ отогнать любых потенциальных злоумышленников и надежное дополнение к любому из других методов блокировки / блокировки, упомянутых ранее.

Комбинация этих трех импровизированных методов несколько необычна, но может отлично работать, дешево и не требует сложной установки.

Последнее слово: Как запереть дверь без замка

Заблокировать дверь без замка может показаться трудным. Но эксперты по безопасности создали множество альтернативных замков и баррикад, которые могут быть столь же эффективными для удержания плохих парней снаружи, как и стандартный замок.Иногда даже лучше.

Проблема со многими из этих замков заключается в том, что вам нужно находиться внутри комнаты и запирать дверь изнутри. Поэтому вам понадобится альтернативная точка выхода, если вы планируете запереть дверь и выйти из комнаты.

К сожалению, у этой проблемы нет простого решения. Чтобы это исправить, вам, вероятно, потребуется установить на дверь настоящий замок. Но для тех ситуаций, когда вы фактически находитесь внутри помещения, любой из этих переносных замков, клиньев, заграждений и глушилок сработает одинаково хорошо, если не лучше.Надеюсь это поможет!

Поделиться — это забота!

DIY электронный дверной замок RFID с резервным аккумулятором

НОВИНКА: это первый проект Desfire, который когда-либо был написан для Arduino / Teensy! С очень небольшими изменениями вы также можете скомпилировать код для Windows, Linux или других платформ.

О взломщиках

Недавно Spiegel опубликовал статью о грабителях в Германии:

• Взломщики предпочитают темные месяцы .В декабре страховые компании зарегистрировали в 3 раза больше квартирных вторжений, чем в июле.

• Полиция сообщает, что преступников найти очень сложно. В основном свидетелей и следов нет. Лишь в 2,6% вторжений виновник может быть осужден.

• Грабители проникают не только в дома богатых людей. Каждый может стать жертвой. Почти в каждом доме они находят подручные средства, ноутбуки или наличные деньги. Особенно наркоманы выбирали дома в ближайшем окружении.

• По опыту полиции лучшая профилактика — это механическая защита дверей и окон и внимательные соседи. В большинстве случаев грабители пытаются проникнуть в дом всего за 2–3 минуты. Но в 60% случаев они успешны.

• В этой статье говорится, что немецкая полиция отмечает, что все больше и больше случаев взлома домов организуют профессиональные банды из Сербии, Румынии, Турции, Албании и Грузии. Эти люди ходатайствуют о предоставлении убежища и путешествуют по разным странам Европы только для одного: воровать.

• Есть еще , артикул с картой Германии, на которой показаны города, в которых происходит больше всего взломов домов. В 2015 году полиция насчитала 152 тысячи случаев — тенденция нарастает.

Большинство дверных замков очень небезопасны

Защищает ли дверной замок вас от взломщиков?
Если ваш ключ выглядит так:

, конечно же, нет.
Ваша дверь может быть открыта в течение нескольких секунд, и вы даже не замечаете, что кто-то вошел, пока вас не было дома, потому что нет повреждений ни на двери, ни на замке.Кроме того, ваши соседи ничего не услышат, потому что взлом происходит совершенно бесшумно.

Вы этому не верите?
Тогда посмотрите это видео:

Как вы видели: Взломать очень просто.
Вору даже не нужны специальные инструменты. Он может открыть твой замок двумя шпильками!
При поиске «взлома» на Youtube вы найдете 169 000 результатов.

При использовании электрических вибраторов (отмычка) для открытия замка требуется менее 10 секунд, как вы видите в этом видео.

Даже для поперечных замков есть специальные инструменты для взлома, которые открывают замок за 10 секунд, как вы видите в этом видео.

Замки лучше механические

Есть замки получше, у которых в ключе есть круглые отверстия, а не выемки, как у этого ключа KESO 2000.

Эти замки очень дорогие. Тем не менее, их также можно открыть, взломав замок, хотя, как вы видите в этом видео, на их открытие может потребоваться 3 минуты.

Наконец, замки можно сломать большими плоскогубцами или открыть дрелью, как вы видите в этом видео.

Вывод: Вы не найдете действительно безопасного механического замка.

Копирование ключей

Если вы снимаете квартиру, ваш арендатор может сделать копии ключа и передать их другим лицам. Так что он может сдать вашу квартиру в субаренду. И если он когда-нибудь уедет, и вы захотите снять квартиру заново, вам придется поменять замок, потому что в противном случае предыдущий арендатор все еще может получить доступ к квартире.

Электронные дверные замки

Преимущество электронного дверного замка в том, что указанные выше вопросы безопасности не применяются.
Намного лучше иметь дверной замок сейфа, который предотвращает проникновение вора, чем иметь систему сигнализации, которая издает шум, когда вор уже находится. Пока не прибудет полиция, его не будет, и, вероятно, некоторые ценные вещи пропадут. . Надежные замки всегда лучше, чем сигнализация или камеры.

Какие варианты есть на рынке?
Я искал альтернативу в электронном виде, но то, что я нашел, меня не удовлетворил:

• Есть считыватели отпечатков пальцев, но водонепроницаемого я не нашел, поэтому не пригоден для наружной установки.Кроме того, вы выставляете на улицу электронное устройство, которое злоумышленник может легко уничтожить.
• Вот такие электронные дверные замки, которые вы, наверное, видели в отелях, открывают двери с помощью карты.
  Но они предназначены только для установки в помещении и зависят от крошечной батарейки в замке, срок службы которой скоро истечет.
• Ни одно из обнаруженных мной электронных решений не будет работать при сбое питания, потому что всем им не хватает мощной резервной батареи. Замок, который не открывается при сбое питания, бесполезен.
• В основном электронные решения слишком дороги.

Мой проект

Итак, я разработал собственное решение со следующими характеристиками :

1. Предназначен для входной двери здания: Ни одно электронное устройство не подвергается воздействию улицы или дождя. Вы просто устанавливаете RFID-считыватель на внутри дверцы , который считывает RFID-карту через закрытую дверцу.
2. Снаружи двери не видно ничего, что могло бы быть использовано злоумышленником.
3. Мощный резервный аккумулятор гарантирует, что устройство будет работать даже при отключении электричества продолжительностью более одной недели.
4. Процессор проверяет аккумулятор , напряжение и предупреждает, если оно выходит за пределы допустимого диапазона.
5. Процессор проверяет, не устарела ли батарея и предупреждает, когда батарею необходимо заменить.
6. Обеспечивает очень простой в использовании интерфейс , доступный через USB-кабель с терминальной программой, которая позволяет добавлять или удалять пользователей в течение нескольких секунд.Даже новичок в компьютере может быстро управлять авторизацией пользователя.
7. Вы можете сохранить 64 пользователя с их картами в EEPROM микропроцессора. При изменении исходного кода возможно более 64 пользователей.
8. Доступ к интерфейсу терминала можно защитить паролем .
9. Если вы или ваш арендатор потеряете RFID-карту, вы можете легко удалить карту из EEPROM, не заменяя механический дверной замок.
10. Я разработал схему для платы, которую может паять новичок в электронике.
11. Все решение дешево по сравнению с коммерческими решениями.
12. Предположим, что у вас есть безопасная дверь, которую нельзя открыть с помощью лома , это решение намного дешевле, чем любая страховка , которую вы оплачиваете всю свою жизнь. Я больше не плачу страховку.
13. Весь проект был разработан и протестирован очень опытным инженером по аппаратному и программному обеспечению.

RFID-карты и жетоны

Что заменит ваш механический ключ?
Вы можете выбрать карту RFID или такой жетон:

Карты чувствительны к изгибу, поэтому не носите их в кармане, потому что они могут сломаться.56 возможных идентификаторов: гораздо больше, чем у любого механического ключа.

Мой проект поддерживает любые карты 13,56 МГц, которые соответствуют стандартам смарт-карт ISO 14443 A и B или ISO 18092. Подробнее в Википедии.

Вы можете скомпилировать исходный код для двух возможных режимов работы:

1. Для карт Mifare Classic : в этом режиме только идентификатор карты используется для распознавания пользователя и открытия двери. (не рекомендуется)
2. Для карт Mifare Desfire : в этом режиме криптографический ключ длиной 128 или 168 бит защищает доступ к вашей двери.56 возможных идентификаторов карт. Это невозможно, потому что код, запущенный в Teensy, делает задержку в 1 секунду после недействительной попытки открыть дверь. Злоумышленник не проживет достаточно долго, чтобы проверить все возможности, потому что это займет 140 лет.

   Карты Mifare Classic

   Можно было бы хранить секретное значение на картах Mifare Classic и защищать его с помощью ключа. Но это не имеет смысла, потому что шифрование Mifare Classic было взломано. Когда Philips разрабатывала карты Classic, они допустили ошибку, реализовав слабый криптографический алгоритм (Crypto-1) и доверившись принципу «сквозной безопасности».Причина того, что эти карты так широко распространены (продано более 4 миллиардов), заключается в том, что алгоритм держался в секрете в течение 14 лет. Но в 2008 году группа исследователей проанализировала чип под микроскопом, и алгоритм, реализованный на аппаратном уровне, можно было вывести. Они обнаружили, что ключ представляет собой 48-битный ключ с несколькими конструктивными недостатками. Более подробную информацию можно найти в Reverse Engineering Mifare Classic cards.pdf в ZIP-файле. В результате сегодня карты Mifare Classic можно клонировать за несколько секунд , включая все данные, хранящиеся в EEPROM, даже если данные защищены ключом.

   Обычно уникальный идентификатор RFID-карты назначается на заводе и не может быть впоследствии изменен. Но на eBay можно купить китайских клонов , которые позволяют записать на карту любой ID. (Ищите «Карточка со сменой UID»)

   Таким образом, теоретически возможно, что злоумышленник прочитает вашу карту Mifare Classic через ваш карман и клонирует ее, чтобы получить доступ к вашему дому. Это можно сделать с помощью приложения Android NFC, которое взаимодействует с картами RFID.Есть также устройства, такие как Tastic RFID Thief, которые могут считывать карты RFID с расстояния полуметра. Поэтому, если вы решите использовать карты Mifare Classic, вам следует купить кошелек из нержавеющей стали с металлическим экраном, который блокирует попадание любой внешней радиочастоты на вашу карту, поэтому клонирование карты становится невозможным:

   Старые карты Mifare Desfire

   В 2002 году Philips представила карты Desfire, которые больше не полагаются на собственный алгоритм.Desfire использует (как следует из названия) шифрование DES. Однако для карт первого поколения Desfire была опубликована атака, которая позволяет получать зашифрованные данные из EEPROM с помощью атаки по побочному каналу. С помощью сложного оборудования потребление энергии картой измеряется в процессе шифрования. Но эта атака намного сложнее, чем атака Mifare Classic, и занимает около 7 часов.

   Вы найдете видео на Youtube, где Тимо Каспар из Рурского университета в Бохуме, Германия, объясняет (на английском языке), как они взломали старые карты Desfire.В 18:20 он начинает рассказывать об атаке Desfire и о том, как извлекли все ключи шифрования с карты , но остальная часть видео тоже очень интересна.

   Вам больше не следует использовать старые карты Desfire. Мой проект не поддерживает их, потому что они требуют устаревшей аутентификации, которая не реализована.

   Карты Mifare Desfire EV1

   В 2009 году на рынок вышло следующее поколение: карты Mifare Desfire EV1 , которые были снова улучшены, и до сих пор не известно ни о каких атаках.Поэтому, если вы используете карты Desfire EV1, кошелек из нержавеющей стали вам не понадобится.

   Купить карты Desfire EV1 сложнее. Предложений не так много, а более дешевые требуют покупки в количестве 50, 100 или даже 500 карт. Я нашел эти две компании, которые продают также меньшие суммы: RyscCorp и Smartcard Focus. Вы также можете заказать в Smartcard America, которые продают через eBay, но их доставка в другие страны очень дорога.

   Будьте осторожны с предложениями подделки от China на eBay: нет гарантии, что китайские клоны соответствуют тем же критериям безопасности, что и оригинальные карты NXP.

   Карты Mifare Desfire EV2

   Карты

   EV2 — это улучшенные карты EV1. У них расширенная функциональность и пониженное энергопотребление. Самостоятельно карты EV2 я не тестировал. Но пользователи сообщают, что они используют карты EV2 от Karteo или ZutrittsShop и что они могут даже читать их на расстоянии до 8 см с помощью считывателя от Elchouse или Paradisetronic, который имеет меньшую антенну, чем считыватель Adafruit. Версия V4 от Elchouse имеет улучшенный дизайн печатной платы для большего расстояния чтения.
   ПРИМЕЧАНИЕ. Карта, поставляемая с устройством чтения Elchouse, не является картой Desfire.

   Сравнение Mifare Classic

   <-> Desfire

   	Mifare Classic	Mifare Desfire EV1
   Уникальный идентификатор	4 байта UID всегда можно прочитать без шифрования	7 байтов UID всегда можно прочитать без шифрования, но требует шифрования в обычном режиме Главный ключ PICC в режиме случайного идентификатора.
   Хранилище EEPROM	На карте с памятью 1 КБ: 16 секторов по 4 блока по 16 байтов каждый (блоки и секторы имеют фиксированный размер)	До 28 приложений, каждое из которых может содержать до 32 файлов переменный размер
   Ключи	Каждый сектор можно защитить двумя ключами (ключ A и ключ B) с разными разрешениями на ключ	Каждое приложение может быть защищено с помощью до 14 разных ключей с разными разрешениями на ключ
   Шифрование	Собственное (Crypto-1, 48 бит)	DES (56 бит), 2K3DES (112 бит), 3K3DES (168 бит), AES (128 бит)
   Безопасность	Шифрование взломано в 2008	Атаки сегодня не известны

   В то время как карты Classic полностью статичны, карты Desfire хранят данные в « файлах » динамического размера, которые содержатся в » заявок ».Что такое приложение? Приложение — это не что иное, как контейнер для файлов.

   Представьте себе RFID-карту, выданную студентам университета.
   С этой же карточкой студент может есть в столовой и парковать свою машину.
   В этом примере на карте будет два независимых приложения: одно приложение столовой и одно приложение парковки.
   Студент может брать деньги за обед и за парковку, которые хранятся в файле в соответствующем приложении.
   Каждое приложение имеет один или несколько ключей шифрования (ключи приложения , ), которые позволяют изменять значение, хранящееся в соответствующем приложении.
   У каждого ключа может быть только разрешение на чтение, только разрешение на запись или и то, и другое.

   Кроме того, карта имеет еще один важный ключ: главный ключ PICC , который является «божественным ключом».
   Главный ключ PICC позволяет создавать и удалять приложения, назначать ключи каждому приложению или даже форматировать всю карту. Но что интересно, главный ключ PICC НЕ может получить доступ к данным, хранящимся в приложениях.

   Ни столовая, ни парковка не знают мастер-ключ PICC.
   У них есть доступ только к соответствующему приложению, но не за его пределами.

   Считыватель RFID

   Коммутационная плата PN532 от Adafruit (40 долларов США) имеет микросхему от NXP (бывшая Phillips).
   Когда вы заказываете эту доску, она уже поставляется с белой картой MIFARE.
   Доска имеет размер 12 см х 5 см и толщину 3 мм.
   Он работает от внутреннего напряжения 3,3 В, но может питаться от 5 В.

   Эта плата не только читает карты Mifare. Он также считывает ваш биометрический паспорт, карты FeliCa и выполняет NFC (Near Field Communication).Он также взаимодействует с Mastercard и Visa, в которые интегрированы RFID (PayPass, PayWave, ExpressPay), Calypso и многие другие …

   Основным преимуществом этой платы перед другим оборудованием является то, что антенна (напечатанная на плате) очень большая (размер RFID-карты). Это позволяет читать на больших расстояниях, чем другое оборудование с меньшими антеннами.
   Adafruit сообщает, что антенна обнаруживает карту с расстояния до 10 см .
   Это верно для белой карты Mifare Classic, поставляемой с игровым полем.
   Но у меня есть другая карточка (из общественного транспорта), для обнаружения которой требуется 7,5 см.
   И у меня есть жетон, для обнаружения которого требуется 5,5 см. (Антенна жетона меньше антенны карты)

   Для карт Desfire EV1 максимальное расстояние зависит от шифрования, поскольку шифрование увеличивает энергопотребление карты:

   • При компиляции в классическом режиме (без шифрования) расстояние может составлять до 6,3 см.
   • При компиляции в режиме Desfire с шифрованием DES расстояние может составлять до 5,3 см.
   • При компиляции в режиме Desfire с шифрованием AES расстояние может составлять до 4,0 см.

   ОБНОВЛЕНИЕ: Прочтите, пожалуйста, о картах EV2.

   Кроме того, я измерил, что карта потребляет больше энергии, чем больше у нее памяти .
   Карту 4 КБ можно прочитать с большего расстояния, чем карту 8 КБ. Разница составляет примерно 5 мм.
   Поскольку мой проект занимает всего несколько байтов EEPROM карты, вам следует покупать карты наименьшего размера, которые вы можете найти.

   Вы устанавливаете коммутационную плату на внутренней стороне двери.
   Сверху на него можно установить пластиковый или деревянный ящик, чтобы защитить его от механических повреждений.
   В этот ящик вы также устанавливаете двухцветный светодиод (красный / зеленый), который всегда показывает, правильно ли работает система.

   Длинный плоский кабель соединяет его с основной платой.
   Здесь вы видите фото коммутационной платы с подключенным шлейфом и двухцветным светодиодом:

   Сначала необходимо припаять две перемычки на плате, которые определяют режим связи.
   I2C слишком слаб для более длинного кабеля, потому что I2C — это шина с открытым коллектором с подтягивающими резисторами.
   Я использую связь SPI с низкой скоростью 10 кГц.
   Итак, вы должны установить перемычки: SEL0 = OFF и SEL1 = ON .
   Прочтите Википедию о SPI и I2C.

   Я намеренно не использую здесь заглушки, потому что паяное соединение намного надежнее на двери, которая может быть захлопнута.

   ВНИМАНИЕ :
   Если вы думаете, что можете сэкономить деньги, купив гораздо более дешевую плату PN532 из Китая, такую ​​как та, что справа, вы ошибаетесь.Эти платы предлагаются во многих местах, но НЕ работают с картами Desfire.

   Антенна этих плат слишком мала (4 см x 4 см), чтобы передавать на карту достаточно высокочастотной энергии. В результате вы увидите ошибок TIMEOUT в момент аутентификации.

   Вы должны заказать доску PN532 в Adafruit, иначе вы потратите впустую свое время и деньги.

   ОБНОВЛЕНИЕ: Прочтите, пожалуйста, о картах EV2.

   Кабельное соединение между платами

   Между коммутационной платой (установленной на внутренней стороне двери) и основной платой (которую вы кладете в безопасное место рядом с дверью) требуется более длинный кабель.Я использую плоский кабель из 10 проводов.
   Если вы не хотите использовать плоский кабель, вы также можете использовать сетевой кабель . Но в сетевых кабелях всего 8 проводов. В этом случае вы можете установить светодиод в другом месте (не на двери), и вам понадобится всего 8 проводов.

   Шины

   SPI нормально работают со скоростью в несколько мегагерц. Это не может передаваться по более длинным кабелям. Поэтому я использую SPI на скорости 10 кГц . Даже по кабелю длиной 3 метра сигналы выглядят абсолютно чистыми на осциллографе.Полагаю, что даже 10 метров без проблем проработали бы.

   При использовании карт Defire вы даже можете подключить к кабелю шпион SPI, но вы никогда не увидите криптографический ключ, передаваемый по кабелю. Во время аутентификации передаются только зашифрованные случайные значения, а во время смены ключа отправляется новый ключ в зашифрованном виде с секретным сеансовым ключом, который никогда не покидает Teensy.

   Крошечный 3,2

   Сердце основной платы — микропроцессор. Я использую Teensy 3.2 с сайта PJRC.com.
   Teensy имеет ряд преимуществ по сравнению с другими Arduino-подобными платами:

   1. Он очень быстрый (32-битный процессор ARM, работающий на частоте 96 МГц)
   2. Он очень маленький (3,5 см x 1,5 см)
   3. Он имеет больше ОЗУ (64 КБ) и флэш-память для хранения программ (260 КБ) чем другие платы, и у него есть EEPROM.
      Новые платы Arduino (Due, Zero, 101) вообще не имеют EEPROM, что делает их бесполезными.
   4. Дешево (20 долларов)
   5. Энергопотребление небольшое.
   6. Он работает от внутреннего напряжения 3,3 В, но может питаться от 5 В.
   7. Библиотека Teensy (TeensyDuino) обладает большей функциональностью, чем официальные библиотеки Arduino.

   Сначала вы должны уничтожить крошечный джемпер на нижней стороне Teensy с помощью резака для картона.
   В противном случае 5 В, поступающие по USB-кабелю, были бы напрямую подключены к источнику питания 5 В на основной плате.
   Это может привести к протеканию тока, если основная плата включена, а компьютер выключен, или наоборот.

   ВНИМАНИЕ :
   Если вы думаете, что можете сэкономить деньги, купив гораздо более дешевую плату Arduino, вы ошибаетесь. На этих платах не хватает памяти.

   Когда вы компилируете скетч для Teensy, вы получаете следующий вывод компилятора:

   Это означает, что для глобальных переменных для скетча требуется 11% 64 Кбайт = 7,6 Кбайт ОЗУ. Кроме того, для стека, в котором хранятся локальные переменные, требуется больше ОЗУ.Этот дополнительный объем ОЗУ является динамическим и не может быть рассчитан ранее. У Arduino Uno невероятный объем оперативной памяти — 2 КБ. Скетч даже не работает на Arduino Mega с 8 КБ оперативной памяти. Вы должны купить Teensy 3.2 с 64 КБ ОЗУ, иначе вы потратите впустую свои деньги и время. Когда вы запускаете код на плате с недостаточным объемом оперативной памяти, следствием могут быть ошибки, искаженные сообщения в терминале или даже сбой . Вы замечаете сбой, когда плата больше не отвечает.Светодиод перестает мигать.

   Аккумулятор

   Чтобы дверь открывалась даже при отключении электроэнергии, я использую свинцово-кислотную стационарную батарею на 12 В, (батарея глубокого разряда). Батарея выдает большой ток (1..2 Ампера), необходимый для открытия двери.

   В случае сбоя питания аккумулятор может поддерживать работу системы более одной недели.

   Электроника постоянно держит напряжение аккумулятора 13,6В . При таком напряжении (так называемый «плавающий заряд») батарея имеет самый долгий срок службы.Если аккумулятор будет заряжаться и разряжаться с более длительными интервалами, срок службы сократится.
   Слишком высокое напряжение (> 14,4 В) приводит к коррозии сетки положительного электрода.
   Слишком низкое напряжение приводит к сульфатированию отрицательной пластины.

   При 13,6 В батарея имеет очень высокий импеданс. Когда вы отключите источник питания, вы увидите, что напряжение быстро падает (в течение 2 минут) с 13,6 В до 12,8 В, а затем очень и очень медленно до 12,0 В (в течение нескольких дней). Это нормально.

   На этой диаграмме показано состояние заряда свинцово-кислотной батареи, которое можно напрямую определить по напряжению.
   Вы видите, что при 12,8 В батарея заряжена на 100%.

   Есть разные типы свинцово-кислотных аккумуляторов:

   Существуют разные технологии свинцово-кислотных аккумуляторов:

   Если вы хотите узнать больше об аккумуляторах, посетите сайт batteryuniversity.com.

   Я использую стационарную батарею AGM глубокого разряда емкостью 15 Ач (30 долларов США).12Ah тоже достаточно. Размер 94 х 151 х 98 мм. Это батарея MF (необслуживаемая), что означает, что никогда не потребуется заливать в нее дистиллированную воду, как в старые добрые времена. Когда вы покупаете его, он приходит уже заряженным и запечатанным.

   Поскольку содержимое батареи не жидкое, можно установить батарею в в любом положении . Вы можете положить аккумулятор на тыльную сторону и установить материнскую плату поверх него, чтобы сэкономить место.

   Свинцово-кислотные батареи

   не любят высоких температур, и их следует хранить только в заряженном состоянии, иначе срок их службы сократится.

   Будьте осторожны с аккумулятором! Если вы сделаете сокращение, ток будет более 100 ампер! Все, что находится между полюсами, превратится в облако дыма!

   ВАЖНАЯ ИНФОРМАЦИЯ: Свинец токсичен. Старый аккумулятор должен быть переработан .

   Основная плата




   При переключении реле дверь открывается. Реле активируется на 100 мс (интервал можно настроить в исходном коде).
   Второе реле не является обязательным и для простоты отсутствует на схеме. Но вы найдете его на макете платы (см. Ниже).

   Трансформатор имеет мощность как раз для зарядки аккумулятора. Батарею нельзя заряжать током выше 10% от ее емкости, иначе срок службы сократится. Для аккумулятора на 12 Ач это приводит к максимальному току зарядки 1,2 А, что больше, чем максимальный ток 7815, поэтому он никогда не будет достигнут. Трансформатор 16 В обеспечивает пиковое напряжение 16 В * √2 = 22,5 В.Когда батарея очень разряжена, это напряжение может упасть.

   7815 — регулятор напряжения со следующими характеристиками:

   Защита от короткого замыкания

   Мин. Входное напряжение:	17,5 В
   Макс. Входное напряжение:	35V
   Выходное напряжение:	15V
   Макс.ток:	1A
   Падение напряжения (при 1A)	2V
   Защита от перегрева	да

   Когда батарея полностью заряжена, 7815 обеспечивает ток только для Teensy и PN532 (в среднем 46 мА).Только после длительного отключения электроэнергии в аккумулятор будет поступать больше тока. Так что обычно 7815 не нагревается, и охладитель не нужен. Если у вас в стране длительные перебои в подаче электроэнергии, рекомендуется использовать кулер. На фотографии выше вы видите кулер (алюминиевая пластина), который используется как в 7805, так и в 7815.

   Когда процессор обнаруживает, что что-то не так с напряжением (<13,0 В или> 14,0 В), красный светодиод будет мигать, указывая на наличие проблемы. Причиной может быть сбой в подаче электроэнергии или неисправность.

   Когда процессор обнаруживает, что напряжение батареи падает более чем на 1 вольт при открытии дверцы, это означает, что батарея старая и должна быть вскоре заменена. Новый аккумулятор может выдавать несколько ампер без падения напряжения. Но чем старше становится батарея, тем выше становится ее сопротивление. Когда аккумулятор необходимо заменить, попеременно мигают красный и зеленый светодиоды.

   Резистор, помеченный желтым восклицательным знаком , действует как предохранитель. В случае ярлыка (например.грамм. в 7805) он перестанет работать, и в цепи не будет протекать ток более 100 А. Этот резистор должен быть 1/4 Вт.

   Список деталей

   • 1 x Adafruit PN532 (поставляется с одной картой Mifare Classic)
   • 1 x Teensy 3.2
   • 1 x Стационарный аккумулятор 12 В, 12 Ач или 15 Ач (см. Главу о батарее)
   • 1 x Макет 13,5 см x 11 см
   • 1 x 7805
   • 1 x 7815 (опционально с кулером, если в вашей стране длительные перебои в электроснабжении)
   • 1 x BC546
   • 1 x 1N4148
   • 2 x BY255
   • 1 реле: соленоид 12 В, переключатель 220 В, 16 А
   • 1 х двухцветный светодиод с 3 контактами (красный / зеленый)
   • 1 х выпрямитель минимум 80 В, 1 А или лучше 400 В, 3 А для очень длительного срока службы
   • 1 х трансформатор 16 В (или 15 В) и 0,25 А (до 0,5A)
   • 1 предохранитель 30 мА
   • 1 x гнездо предохранителя
   • 1 x 0,22 Ом, 1 / 4Вт ( не более, не менее )
   • 2 x 820 Ом, 1 / 4 Вт
   • 1 x 10 кОм, 1/4 Вт
   • 1 x 220 кОм, 1%, 1/4 Вт
   • 1 x 15 кОм, 1%, 1/4 Вт
   • 1 x Rx (см. Следующую главу)
   • 1 х 100 п Ф, 63В (не более ! )
   • 1 x 330 нФ, 63 В
   • 2 x 1 мкФ, 50 В (срок службы электролита больше, чем у Tantal)
   • 1 x 10 мкФ, 35 В (срок службы электролита больше, чем у Tantal)
   • 1 x 1000 мкФ , 50 В
   • 1 x Заголовок, 10-контактный, вилка, с золотыми контактами
   • 1 x Заголовок закрытой коробки, 10-конт., Розетка, с золотыми контактами
   • 1 x Длинный плоский кабель из 10 проводов
   • 1 x Длинный 2-проводный кабель для открывания двери (для тока 2А)
   • 1 x кабель питания с вилкой питания
   • 1 x толстый медный кабель, диаметр 1 мм, красный (для батареи)
   • 1 x толстый медный кабель, диаметр 1 мм, черный (для аккумулятор)
   • 1 x USB-микрокабель
   • 1 x термоусадочная трубка, диаметр 3 мм, длина 20 см (для светодиода)
   • 2 x винт M3 + гайка + шайба (для трансформатора)
   • Дополнительные карты или жетоны Mifare

   Если вы хотите открывать 2 двери самостоятельно, вам необходимо дополнительно:

   • 1 x реле: соленоид 12 В, переключатель 220 В, 16 A
   • 1 x 1N4148
   • 1 x BC546
   • 1 x 10 кОм
   • 1 x 330 нФ, 63 В

   Если вы хотите открыть дверь изнутри без карта вам понадобится дополнительно:

   • 1 x 1 мкФ, 50 В
   • 1 x 1 кОм, 1/4 Вт
   • 1 кнопка

   Если у вас нет местного электронного магазина, вы можете заказать все из этого списка в DigiKey, Farnell, TME или Newark, которые являются очень хорошими онлайн-продавцами по почте, предлагающими сотни тысяч электронных компонентов.

   Макет платы

   В ZIP-файле вы найдете мой дизайн однослойной макетной платы, которую нужно паять вручную. Эту плату очень легко паять даже новичкам в электронике. На то, чтобы все подключить, у меня ушло всего полдня.

   На плате вы видите два реле. Верхнее реле не является обязательным. Это позволяет независимо открывать две двери. Если вам это не нужно, вы можете опустить зеленые части.

   Как рассчитать Rx

   Резистор Rx ограничивает ток через соленоид устройства открывания двери, который вы видите на рисунке ниже.
   Здесь вы видите, что замок открыт (нижняя пластина снята).
   Я устанавливаю этот замок на внутренней стороне двери. Я удалил прежний ключевой замок, чтобы ничем нельзя было манипулировать снаружи.

   Сначала вы подключаете соленоид к регулируемому источнику постоянного тока. Медленно повышайте напряжение с нуля до тех пор, пока не откроется замок.
   В моем случае это происходит при 2,8 В.
   Но это слишком небезопасно. Необходимо приложить более высокое напряжение, чтобы он всегда открывался.
   Я решил применить 3,5 В.
   Затем я измеряю ток, который протекает при 3,5 В, что составляет 1,3 А.

   Поскольку мне нужно открыть две двери одновременно, я последовательно подключаю оба соленоида.
   Значит, мне нужно 7В при токе 1,3А для обоих.

   На Rx будет напряжение 12 В — 7 В = 5 В, что дает резистор:

    R = U / I = 5V / 1,3A = 3,8 Ом

   Теперь посчитаем мощность резистора:

    P = U * I = 5V * 1,3A = 6,5W

   Если в вашем местном магазине электроники нет этого значения, вы можете подключить несколько резисторов параллельно.
   Например, 4 * 15 Ом, каждое из которых должно иметь мощность 2 Вт.
   Это даст общий резистор 3,75 Ом на 8 Вт.

   Для расчета двух параллельных резисторов можно использовать формулу:

    R всего = (R1 * R2) / (R1 + R2)

   Значение светодиода

   Двухцветный светодиод следует устанавливать на внутренней стороне двери или в любом месте, где он виден.
   Постоянно показывает, все ли работает правильно.

   Зеленый светодиод постоянно быстро мигает	Все в порядке
   Зеленый светодиод мигает один раз в течение 1 секунды	Дверь открывается для уполномоченного лица
   Постоянно красный светодиод 90 быстро	Напряжение аккумулятора вне допустимого диапазона.Причиной может быть сбой в подаче электроэнергии или неисправность.
   Красный светодиод мигает один раз в течение 1 секунды	Посторонний человек пытается открыть дверь с недействительной картой или жетоном.
   Красный светодиод постоянно очень медленно мигает	Указывает на проблему связи с платой PN532. Это серьезная ошибка.
   Зеленый светодиод и Красный светодиод попеременно мигают	Батарея старая и должна быть вскоре заменена.
   Светодиод постоянно выключен	Это указывает на неисправность.

   Оптимизация энергопотребления

   Сделано все для снижения энергопотребления:

   Наибольшее энергопотребление обеспечивает плата PN532: поскольку у чип-карт и жетонов нет батареи, они должны получать внешнее питание.
   PN532 должен генерировать радиочастотное поле с частотой 13 МГц , которое подает питание на чип-карту через антенну.При создании этого поля PN532 потребляет 110 мА. Есть команда, позволяющая выключить ВЧ поле. Но без радиочастотного поля обнаружение карты невозможно. Итак, мой код включает поле RF на 100 мс, чтобы проверить, есть ли карта, а затем выключить поле на 1 секунду. Когда РЧ-поле выключено, PN532 потребляет всего 18 мА. Результат — среднее потребление 26 мА.

   Потребляемая мощность Teensy составляет 40 мА при частоте процессора 96 МГц. Поскольку такая высокая скорость не требуется, частота установлена ​​на 24 МГц, что снижает энергопотребление до 20 мА.

   Наконец, общий ток в среднем составляет 46 мА.

   Оптимизирован интервал, в который подается питание на реле . Через соленоид протекает сильный ток. Вы должны проверить, какой интервал работает для вашего соленоида. Вы можете изменить это в исходном коде. В моем случае соленоид уже работает с интервалом 20 мс. Но чтобы сделать его пуленепробиваемым, я запрограммировал 100 мс.

   Ожидания от жизни

   Сегодня мы привыкли, что электронные устройства имеют короткий срок службы, особенно те, которые поступают из Китая .
   Но с тех пор этого не было.

   Жил-был старый добрый « Made in Germany », который всегда означал высокое качество и долгий срок службы. У меня есть усилитель от Grundig , который я купил в начале 90-х. Он все еще работает сегодня. Я ремонтировал его только один раз почти за 30 лет!

   Но уже в 80-х годах на рынке появились первые японские товары, которые были просто дешевле, но хуже по качеству. В те годы клиенты предпочли платить меньше за более дешевый японский продукт, чем за качественный немецкий бренд.В эти годы во всем мире наблюдалось резкое снижение качества. Сегодня Китай продолжает эти тенденции.

   Есть даже люди, которые подозревают, что компании создают свои устройства намеренно, чтобы иметь короткий срок службы (« Planned Obsolescence »). Но подтвердить это до сих пор не удалось. Правда в том, что отрасль находится в жесткой ценовой войне. Компании ДОЛЖНЫ разрабатывать свои продукты дешево, потому что в противном случае клиент их не купит. Клиент является виновником, потому что он не готов платить больше за более высокое качество.Вы помните войну между дешевыми японскими видеокассетами и гораздо более качественным немецким Video 2000? Худшая система выиграла войну, потому что клиент не хотел платить цену, которую стоит качество!

   Как компании снижают цену? В первую очередь за счет использования самых дешевых электронных компонентов. В результате часто детали занижены . Если, например, транзистор рассчитан на максимальное напряжение 1500 вольт и постоянно работает с напряжением 1200 вольт, очевидно, что этот транзистор будет иметь короткий срок службы (около 5 лет), потому что он постоянно работает при напряжении. это пределы.С другой стороны, транзистор, рассчитанный на 100 В, но работающий при 5 В, будет иметь значительно более длительный срок службы (> 30 лет). То же самое касается токов .

   Также в большинстве случаев охладители для силовых транзисторов или ИС слишком малы (или даже отсутствуют), чтобы сэкономить деньги и место.

   Другой частой причиной выхода из строя являются вилки и выключатели. С возрастом их контакты окисляются, и связь может полностью пропасть. Хорошие вилки имеют золотые контакты, но поскольку золото стоит дорого, компании в основном их не используют.

   Но существует и другая крайность. Подумайте о высококачественной электронике , которая не должна выходить из строя:
   Например, в медицине, на спутнике или в военном самолете.
   Здесь инженеры, конечно же, НЕ будут выбирать самые дешевые детали (которые работают на пределе своих возможностей), чтобы сделать электронику максимально отказоустойчивой . Они могут даже добавить электронные компоненты, которые берут на себя управление, когда другие части выходят из строя. Например, параллельно включили 5 конденсаторов, где хватило бы одного.

   Я ремонтировал электронные устройства в течение многих лет и имею большой опыт работы с электронными частями, которые выходят из строя первыми.Обычно это полупроводники, которые работают с высоким напряжением, большими токами и нагреваются. Также конденсаторы электролита, работающие с большими токами, часто выходят из строя (что является наиболее частой причиной выхода из строя импульсных источников питания).

   Я сконструировал этот открыватель дверей для long life . Нет деталей, которые могут нагреваться при нормальной работе. Сильный ток соленоида открывания двери переключается с помощью реле, а не транзистора, потому что реле намного надежнее.

   Я рекомендую использовать выпрямитель , который выдерживает 3 ампера, хотя при полном заряде батареи расходуются только несколько мА.

   НЕ заменяйте трансформатор и выпрямитель блоком питания постоянного тока (например, для ноутбуков). Импульсные блоки питания из Китая имеют внутри дешевые электронные компоненты, которые подвергаются напряжению 220 В и скоро умрут. С другой стороны, обычный трансформатор имеет вечную жизнь. За десятилетия ремонта всякого электронного оборудования мне ни разу не пришлось заменять вышедший из строя силовой трансформатор.ЕДИНСТВЕННОЕ преимущество импульсных источников питания состоит в том, что они меньше по размеру и имеют меньший вес, но помимо этого они являются худшим решением, поскольку имеют короткий срок службы.

   По возможности избегайте пробок. На моем фото вы видите, что Teensy — это , припаянный прямо на плату , чтобы избежать проблем с контактом в будущем. Вилка шлейфа должна иметь золотые контакты. Я также припаял кабели прямо к батарее, чтобы избежать заглушек. Чтобы было легче отсоединить аккумулятор, я добавил 2 винтовых соединения.Другие модели батарей уже поставляются с винтовыми зажимами.

   Единственная деталь, которую необходимо заменить через несколько лет, — это батарея . Когда вы видите, что светодиодный индикатор попеременно мигает зеленым и красным, батарея разряжается.

   Наконец, я предполагаю, что ожидаемый срок службы электроники должен быть 20 — 30 лет или даже больше.

   Загрузка прошивки в Teensy

   1. Option A :
      Вы можете установить компилятор Arduino из Arduino.cc и библиотеку Teensyduino с сайта PJRC.com и скомпилируйте эскиз, который вы найдете в ZIP-файле выше. Вы должны настроить параметры компилятора следующим образом:




   2. Option B :
      Или вы ничего не устанавливаете и загружаете предварительно скомпилированную прошивку непосредственно на плату Teensy 3.1 или 3.2. Вы найдете HEX-файл и TeensyLoader.exe в ZIP-файле.

   Общение с Teensy

   Для подключения компьютера к Teensy понадобится кабель Micro USB .
   Сначала вы должны установить драйвер для Teensy Serial , который заставляет Teensy отображаться как виртуальный COM-порт на вашем ПК.
   Вы найдете драйвер в ZIP-файле.

   Вы можете общаться с Teensy с помощью терминальной программы.
   Вы можете использовать бесплатную программу TeraTerm или Serial Monitor, встроенный в компилятор Arduino.

   Вам не нужно беспокоиться о скорости передачи , потому что Teensy игнорирует ее (в отличие от старых плат Arduino). Данные всегда передаются со скоростью USB.

   Если вы используете Serial Monitor , вы должны выбрать COM-порт (меню «Инструменты», см. Изображение выше) и настроить его для отправки LineFeeds:

   Если вы используете TeraTerm , вам нужно только выбрать COM-порт:

   ВАЖНО : Если у Teensy нет питания (если вы отсоедините аккумулятор) или если вы нажмете кнопку «Program» на Teensy, когда COM-порт открыт в терминальной программе, вам сначала нужно закрыть COM-порт, отсоедините USB-кабель, снова подключите его, а затем заново откройте COM-порт!
   Чтобы избежать этого, вы должны сначала закрыть COM-порт (меню «Отключить» в TeraTerm), прежде чем отключать питание от Teensy или нажимать кнопку «Программа».
   Причина в том, что Windows не удаляет COM-порт, пока у какой-либо программы порт все еще открыт (хотя Teensy уже был отключен).

   Управление пользователями

   После открытия COM-порта в программе терминала вы сначала ничего не увидите.
   Если включена защита паролем , вы должны ввести пароль сейчас и нажать Enter, иначе вы нажмете только Enter .

   В обоих случаях появится главное меню:

   В меню показаны доступные команды и фактическое состояние.
   Вы можете сохранить в EEPROM более 64 пользователей, если уменьшите количество символов в имени пользователя.

   CLEAR
   Первое, что вы всегда должны делать на новой плате Teensy, это очистить EEPROM:
   Введите «очистить» и нажмите Enter.

   ДОБАВИТЬ
   Чтобы добавить разрешение доступа для нового пользователя, введите «добавить», затем имя пользователя и Enter.

   Как видите, эти карты используют 7-байтовый UID (Desfire).
   Помимо сохранения идентификатора карты и имени пользователя в EEPROM Teensy, на карте Desfire выполняется несколько шагов. См. ниже.

   Можно хранить несколько карт для одного имени пользователя.
   Если вы позже удалите этого пользователя с помощью команды DEL, все его карты будут удалены сразу.
   Если вы предпочитаете удалять карты по отдельности, вы можете дать каждой карте уникальное имя, например «Джон Хилтон 1», «Джон Хилтон 2» и т. Д.

   DOOR1, DOOR2, DOOR12
   По умолчанию новый пользователь может открыть только дверь 1.Вы можете дать пользователю разрешение открыть одну из дверей или обе.

   СПИСОК
   Чтобы отобразить всех авторизованных пользователей, используйте команду СПИСОК. Пользователи отсортированы по алфавиту.

   DEL
   Эта команда удаляет пользователя и его карту из EEPROM, поэтому он больше не сможет открывать дверь.
   Команда DEL не требует наличия карты, поэтому изменения, сделанные на карте, не будут отменены.
   Используйте эту команду, если пользователь потерял свою карту.

   RESTORE
   Команда RESTORE также удаляет карту и ее пользователя из EEPROM, но дополнительно отменяет все изменения на карте.
   RESTORE сбрасывает главный ключ PICC на заводской ключ по умолчанию и удаляет приложение, созданное на карте Desfire по умолчанию.

   RESET
   Команда RESET переводит линию RSTPDN PN532 в LOW на 400 мс, что сбрасывает плату.
   После этого инициализация микросхемы выполняется заново, и возможности микросхемы считываются.

   Помимо этой команды, PN532 автоматически сбрасывается при обнаружении ошибки связи.

   MAKERANDOM
   Эта команда настраивает карту Desfire так, чтобы она всегда отправляла другой случайный идентификатор и скрывала настоящий UID.
   Подробнее о различных режимах работы см. Ниже.

   TEST
   Выполняет самотестирование, которое проверяет все команды Desfire. (см. ниже)

   Протокол связи PN532

   PN532 использует очень сложный протокол связи.Вы найдете описание в руководстве в ZIP-файле.

   1. Сначала хост отправляет один байт ( DW, = запись данных), который сообщает PN532, что теперь данные будут отправлены.
   2. Затем хост отправляет командный кадр , который содержит инструкцию, которая должна быть выполнена.
   3. Затем хост отправляет один байт ( SR = Status Read), который запрашивает статус PN532.
   4. Если PN532 еще не готов, он отвечает байтом 0x00.Это означает, что хост должен ждать. Когда PN532 готов, он отвечает байтом 0x01.
   5. Затем хост отправляет один байт ( DR = чтение данных), который сообщает PN532, что он ожидает пакет данных.
   6. Затем PN532 отправляет кадр ACK (подтверждение), который представляет собой фиксированную последовательность байтов (00, 00, FF, 00, FF, 00). Это подтверждает, что команда была получена правильно.
   7. Затем хост отправляет один байт ( SR = Status Read), который запрашивает статус PN532.
   8. Когда PN532 готов, он отвечает байтом 0x01.
   9. Затем хост отправляет один байт ( DR = чтение данных), который сообщает PN532, что он ожидает пакет данных.
   10. И, наконец, PN532 отправляет ответный кадр .

   Фреймы данных

   Кадры команды и кадры ответа выглядят следующим образом:

   Преамбула и Постамбула не являются обязательными.
   Получатель пакета должен сначала найти начальную последовательность {00, FF}, которая отмечает начало пакета.
   Затем идет длина данных, за которой следует контрольная сумма длины.
   Идентификатор кадра (TFI) — 0xD4, если кадр отправляется с хоста на PN532, и 0xD5 для противоположного направления.
   После пакетных данных идет контрольная сумма.

   Библиотека Адафрута

   Для связи с PN532 требуется библиотека из 1000 строк кода.

   С сайта Adafruit вы можете загрузить код Arduino и образцы, демонстрирующие взаимодействие с PN532. Но, к сожалению, этот код можно использовать только для тестирования, но он неаккуратный и содержит ошибки, и его нельзя использовать в производственной среде.
   Мне пришлось полностью переписать код Adafruit. Вот список моих изменений:

   1. Убраны все предупреждения компилятора, которые появлялись при компиляции кода Adafruit.
   2. Исправление ошибки : (Серьезная ошибка) Adafruit использовал strncmp () для сравнения двоичных данных (которые содержат нули). Это совершенно неверно -> заменено на memcmp ()
   3. Исправление ошибки : (Серьезная ошибка) Код Adafruit не проверяет наличие действительных пакетов ответа. Контрольная сумма полностью игнорируется.Байты, полученные до стартового кода, не пропускаются!
   4. Исправление ошибки : (Серьезная ошибка) Код Adafruit использовал тайм-аут = 0 (ждать вечно). Это совершенно неверно. Если чип не отвечает, код виснет навсегда! Мой код — «самовосстановление», что означает, что даже после отключения платы PN532 и повторного подключения чип будет сброшен, а затем снова заработает.
   5. Исправление ошибки : код Adafruit не позволяет различить, почему readPassiveTargetID () возвращает false.(Из-за отсутствия карты или из-за проблем со связью?)
   6. Добавлена ​​поддержка блоков значений (в Mifare.cpp)
   7. Добавлен дамп памяти (в Mifare.cpp)
   8. Линия IRQ больше не требуется в режиме I2C . Теперь вместо этого используется программное рукопожатие.
   9. Добавлена ​​низкая скорость программного SPI (для получения тактовой частоты 10 кГц)
   10. Реализована правильная процедура пробуждения (отправка PN532_WAKEUP) вместо отправки getFirmwareVersion.
   11. Отладка выходила с ошибками: байты контрольной суммы отображались как 0xFFFFFFFC вместо 0xFC.Убраны бесполезные «0x» перед каждым байтом.
   12. Отсутствует подробный вывод отладки.
   13. Добавлено отображение действительных байтов данных внутри пакета в отладочном выводе.
   14. Использование getFirmwareVersion () было очень неуклюжим -> полностью переписано
   15. writeGPIO () переписано -> больше нет предупреждений о неправильном использовании.
   16. AuthenticateDataBlock () , ReadDataBlock () и WriteDataBlock () переписаны.
   17. setPassiveActivationRetries () вообще не проверял ошибки.
   18. Уродливый код в writecommand () полностью переписан
   19. Дурацкий код вроде этого удален: int offset = _usingSPI? 5: 6;
   20. В библиотеке полностью отсутствует оператор new .

   Моя новая библиотека PN532, которую вы найдете в ZIP-файле, поддерживает 3 режима связи:

   1. Программный SPI:
      Этот SPI используется, потому что он позволяет задросселировать шину SPI для работы на частоте 10 кГц для передачи по длинному кабелю.
      Преимущество Software SPI в том, что вы можете выбрать любой вывод Teensy для SCK, MISO, MOSI и SSEL.
   2. Hardware SPI:
      Это тоже работает, но одним из недостатков является то, что Teensy использует тот же контакт для аппаратного SCK, что и встроенный светодиод на плате. (Контакт 13) Таким образом, светодиод не может использоваться в этом режиме. Кроме того, библиотека Teensy не позволяет устанавливать частоту 10 кГц.
   3. I2C:
      Это тоже работает, но шина с открытым коллектором не может передаваться по длинному кабелю.Я изменил код I2C, так что строка IRQ больше не нужна.

   Прочтите Википедию о SPI и I2C.

   Библиотека Desfire EV1

   В дополнение к переписыванию кода PN532 я создал новую библиотеку Desfire (около 2700 строк кода). В настоящее время в Интернете нет кода для управления картами Desfire с помощью Ardiuno / Teensy.

   Это первая библиотека, которая когда-либо была написана для семейства Arduino . Вам нужно изменить только несколько строк в Utils.h, и вы можете скомпилировать библиотеку на Visual Studio, Linux или других платформах.

   Использовать мою библиотеку очень просто, а встроенный Selftest дает живой пример того, как вызывать функции.
   В библиотеке полностью отсутствует оператор new .
   Это профессиональный код C ++, многоразовый, очень хорошо структурированный и прокомментированный.

   Библиотека не будет работать со старыми картами Desfire (устаревшими), поскольку устаревшая аутентификация не реализована.Вам действительно нужны карты EV1.

   Если вы выполните поиск в таблице данных для карт Desfire EV1, вы найдете только «сокращенную версию» на веб-сайте NXP, что совершенно бесполезно.

   Чтобы получить полную документацию, вы должны заключить с NXP Соглашение о неразглашении (NDA), в котором вы обещаете никому не передавать эту документацию. Этот NDA заключен только с компаниями. Невероятно, что NXP не извлекла уроки из собственных ошибок в прошлом. Разве катастрофа Mifare Classic не показала ясно, что «безопасность сквозь безвестность» не работает? Является ли Windows более безопасной, чем Linux, потому что Microsoft сохраняет в секрете исходный код? И действительно ли NXP считает, что сокрытие информации все еще работает в эпоху обмена файлами, Wikileaks и Эдварда Сноудена? Или NXP настолько наивен, что полагает, что китайская компания, которая хочет произвести поддельную карту, не может получить эту документацию? Какой бы ни была идея этого соглашения о неразглашении информации: любой здравомыслящий человек согласится, что это полная чушь.
   Однако я никогда не заключал этот контракт с NXP, поэтому у меня нет полной документации.

   Но эта документация вообще не нужна, потому что я нашел несколько проектов с открытым исходным кодом Desfire, размещенных на Github: easypay, libfreefare и liblogicalaccess. Изучая их код, исправляя их ошибки, экспериментируя с картой и с помощью Google, я написал свою собственную библиотеку Desfire:

   1312

   Функция	Описание
   GetCardVersion ()	Получает подробную информацию о карте Desfire, такую ​​как версия аппаратного и программного обеспечения, размер EEPROM, неделя и год выпуска, номер партии и т. Д..
   FormatCard ()	Удаляет ВСЕ содержимое с карты, кроме главного ключа PICC. на уровне PICC или на уровне приложения
   ChangeKey ()	Изменяет главный ключ PICC или любой ключ приложения
   GetKeyVersion ()	Получает версию ключа (необязательное значение, хранящееся в key)
   GetKeySettings ()	Получает настройки ключа (разрешения)
   ChangeKeySettings ()	Изменяет настройки ключа
   Перечисляет все приложения на карте
   SelectApplication () 90 312	Выбирает приложение, которому будут отправлены следующие команды
   DeleteApplication ()	Удаляет приложение со всеми его файлами и ключами
   CreateApplication ()	Создает 3DES с 2 , 3K3DES или AES ключи.Вы можете смешивать разные типы ключей на одной карте.
   GetFileIDs ()	Перечисляет все файлы в приложении
   GetFileSettings ()	Получает информацию о файле (тип файла, шифрование, разрешения, размер и т. Д.)
   DeleteFile ()	Удаляет файл
   CreateStdDataFile ()	Создает стандартный файл данных (размер файла может быть определен во время создания, но не изменен позже)
   ReadFileData () ReadFileDataFile ()	Считывает данные из файла данных
   WriteFileData ()	Записывает данные в файл данных
   ReadFileValue ()	Читает значение 12 из файла	13 со значениями ()	Включает режим случайного идентификатора, при котором карта каждый раз отправляет другой идентификатор (! Это не может быть отменен!)
   GetRealCardID ()	Получает настоящий UID карты.(Полезно в режиме случайного идентификатора)
   GetFreeMemory ()	Возвращает оставшуюся свободную память в EEPROM карты.
   Selftest ()	Выполняет самотестирование, которое проверяет ВСЕ приведенные выше команды на пустой карте. Вы найдете отладочные данные всего самотестирования со всеми отправленными и полученными байтами в ZIP-файле.

   Написание этой библиотеки было действительно сложной задачей , особенно из-за отсутствия документации.На завершение этого проекта у меня ушло несколько недель жизни. Самые сложные части — это аутентификация с криптографическим ключом и смена ключа. Во время аутентификации случайные значения шифруются и обмениваются между картой и хостом, чтобы доказать, что обе стороны используют один и тот же главный ключ. Из этих случайных значений генерируется сеансовый ключ . Все шифрование проходит через Cipher Block Chaining , где NXP различает шифрование / дешифрование и режим отправки / приема.Вектор криптографической инициализации ( IV ) сбрасывается только один раз при аутентификации, затем для всех последующих команд его необходимо поддерживать в актуальном состоянии. Если ваш вектор IV не синхронизирован с тем, который карта рассчитала внутренне, вы получите ошибку целостности. Все данные, отправленные на карту, и все данные, полученные с карты, должны пройти через расчет CMAC (что-то вроде хеша). Некоторые функции вычисляют CMAC, другие — нет. При изменении ключа необходимо вычислить два значения CRC32 , а старый ключ и новый ключ подвергаются операции XOR, дополняются и затем шифруются с помощью сеансового ключа.У каждого типа ключа есть свои особенности: AES шифрует блоки по 16 байт, в то время как DES использует блоки по 8 байт, а длина самого ключа может составлять 8, 16 или 24 байта. Как следствие, длина случайных значений и сеансового ключа зависит от типа ключа. Все это ОЧЕНЬ сложно, и у вас есть тысячи подводных камней. И что хуже всего, в Интернете практически нет полезной информации. Я чувствую себя пионером в разработке Defire EV1.

   Я выбрал самые маленькие криптографические библиотеки с открытым исходным кодом, которые мне удалось найти: AES128 от Texas Instruments и 3DES от Эрика Янга.Хотя весь исходный код Desfire содержит около 2700 строк, размер скомпилированного кода невелик:

   1. Скомпилировано для карт Mifare Classic, оно потребляет 18% флэш-памяти
   2. Скомпилировано для карт Mifare Desfire, оно потребляет 27% флэш-памяти

   Таким образом, весь криптографический материал потребляет только 9% флэш-памяти . Обратите внимание, что компилятор исключает из компиляции все неиспользуемые функции.

   Три режима работы

   В зависимости от переключателей компилятора и типов карт у вас может быть 3 различных режима работы:

   1. Скомпилировано с #define USE_DESFIRE false вы получите Классический режим ,
   2. Скомпилировано с #define USE_DESFIRE true и карты Desfire по умолчанию вы получите Desfire Default mode,
   4Fine #de39ES Скомпилирован с #de39ES Случайный ID Desfire карты вы получаете Desfire Random mode.

   Только от карты зависит, работает ли система в режиме Desfire по умолчанию или в произвольном режиме Desfire. Таким образом, эти оба типа карт можно использовать одновременно.

   Чтобы преобразовать карту Desfire по умолчанию в случайную карту Desfire, вы должны выполнить команду MAKERANDOM .
ВНИМАНИЕ: Если карта однажды была преобразована для использования случайного идентификатора, NXP больше не позволяет отменить это. (Почему ??)

   Неподдерживаемые карты

   	Классический режим	Режим Desfire по умолчанию	Случайный режим Desfire
   Поддерживаемые карты	Классические карты, Карты Desfire с идентификатором по умолчанию	Карты Desfire	Карты Desfire со случайным идентификатором	Классические карты	Классические карты
   Доступ к UID карты	UID можно получить всегда.	UID можно получить всегда.	Карта отправляет случайный идентификатор. Для получения настоящего UID требуется криптографическая аутентификация.
   Аутентификация пользователя	Только по UID карты.	По UID карты и мастер-ключу приложения.	По UID карты и мастер-ключу PICC.
   Безопасность	Не защищена , потому что карту можно очень легко клонировать.В Китае можно купить карты, позволяющие записывать любой UID. Чтобы этого не произошло, вам понадобится кошелек из нержавеющей стали.	Очень безопасный , потому что в настоящее время нет известных атак на карты Desfire EV1. Секретный главный ключ приложения (AES или 3K3DES) потребуется для клонирования карты.	Очень безопасный , потому что в настоящее время нет известных атак на карты Desfire EV1. Секретный главный ключ PICC (AES или 3K3DES) потребуется для клонирования карты.
   Персонализация карты	Классические карты не персонализированы.(Можно было бы хранить секретные данные на классической карте, но из-за нарушенного шифрования это будет небезопасно.)	Когда карта персонализируется (с помощью команды ADD ), главный ключ PICC заменяется секретным ключом. и новый файл в новом приложении создается на карте, которая хранит 16-байтовое значение секретного хранилища. Файл и приложение защищены секретным главным ключом приложения. Мастер-ключ приложения заморожен, поэтому его нельзя будет изменить позже. И 16-байтовое значение секретного хранилища, и главный ключ приложения диверсифицируются за счет получения их из UID карты, имени пользователя и дополнительных случайных данных, которые хранятся в EEPROM Teensy.	Когда карта персонализируется (с помощью команды ADD ), главный ключ PICC меняется на секретный.
   Доступ к двери	UID карты сравнивается с UID, хранящимся в EEPROM Teensy.	UID карты сравнивается с UID, хранящимся в EEPROM Teensy. После аутентификации с использованием главного ключа разнообразного приложения значение секретного хранилища считывается из файла и сравнивается с ожидаемым значением.	После аутентификации с помощью главного ключа PICC считывается реальный UID карты и сравнивается с UID, хранящимся в EEPROM Teensy.

   В исходном коде вы можете дополнительно выбрать, какие мастер-ключи вы хотите использовать для карт Desfire:

   1. Скомпилировано с #define USE_AES true вы используете 128-битные ключи AES (макс. Расстояние считывателя: 4,0 см)
   2. Скомпилировано с #define USE_AES false вы используете 168-битные ключи 3K3DES (макс.расстояние считывателя: 5,3 см)

   В исходном коде вы найдете файл Secrets.h , который содержит:

   1. Главный ключ PICC (AES или 3K3DES),
   2. Криптографический ключ (3K3DES) для получения главного ключа приложения из идентификатора карты, имени пользователя и случайных данных (для режима Desfire по умолчанию),
   3. Криптографический ключ (3K3DES) для получения значения секретного хранилища из идентификатора карты, имени пользователя и случайных данных (для режима Desfire по умолчанию).

   Перед компиляцией исходного кода в первый раз вы должны поменять эти 3 ключа на что-нибудь еще.

   ВНИМАНИЕ: Если у вас уже есть персонализированные карты, а затем вы изменили главный ключ PICC в исходном коде, вы больше не сможете аутентифицировать эти карты. Поэтому важно, чтобы вы сначала выполнили команду RESTORE на всех персонализированных картах, а затем изменили главный ключ PICC в коде. Команда RESTORE сбрасывает главный ключ PICC к заводскому ключу DES по умолчанию, заполненному нулями.

   Уровень отладки 1

   Если что-то пойдет не так с коммуникацией, вы можете использовать отладку, которую я реализовал.

   Через терминал введите команду « debug 1 », чтобы активировать базовую отладку.
Здесь вы видите часть результатов отладки на уровне 1, когда карта Desfire по умолчанию персонализирована:

   ПРИМЕЧАНИЕ. Отладочные данные всего самотестирования можно найти в ZIP-файле.

   Уровень отладки 2

   Введите « debug 2 » и дополнительно будут показаны пакеты данных:

   Теперь вы видите команды, отправленные на PN532, и ответы, полученные от PN532.
Байты данных помечаются между символами «<» и «>» в ​​каждом допустимом пакете.

   Команда ReadPassiveTargetID включает поле RF и проверяет наличие карты.
Если карта отсутствует, возвращаются только 3 байта данных (D5 4B 00).
Команда SwitchOffRfField отключает РЧ-поле для экономии заряда батареи.

   Если карта была обнаружена, ответ выглядит так:

   Вы видите, что теперь передается больше байтов.Они содержат уникальный идентификатор карты и дополнительную информацию о карте.
В этом примере код был скомпилирован для карт Mifare Classic . Длина идентификатора составляет 4 байта.
Когда карта авторизована, дверь открывается и зеленый светодиод мигает 1 секунду.
Если карта не авторизована, красный светодиод мигает 1 секунду, и дверца не открывается.

   Если код скомпилирован для карт Mifare Desfire , то перед открытием двери выполняются дополнительные криптографические операции.

   Уровень отладки 3

   Введите « debug 3 », чтобы активировать подробную отладку:

   Теперь вы видите каждый байт, который передается между Teensy и PN532, включая пакет ACK и байты состояния.

   Ошибки

   Каждый раз, когда Teensy обнаруживает, что PN532 не отвечает должным образом, на терминал выводится сообщение об ошибке.

   В этом примере показан случай, когда PN532 вообще не ответил.Teensy переводит линию RSTPDN в LOW, чтобы сбросить чип, отправляет пакет WakeUp (см. Руководство) и снова пытается связаться с чипом.

   Кроме того, красный светодиод будет очень медленно мигать, так что вы сразу увидите серьезную ошибку.


Если вы используете карты Desfire, вы, вероятно, время от времени будете видеть ошибку Timeout Error . Это происходит только тогда, когда карта находится слишком далеко от антенны PN532. Этот тайм-аут означает, что PN532 не получил ответа от карты.В этом случае любая последующая команда, отправленная на карту, вернет еще одну ошибку тайм-аута. Связь с картой прекращается. Единственный выход - вызвать SwitchOffRfField () и снова подключиться к ReadPassiveTargetID () . Команды, выполняемые первыми ( GetKeyVersion () и SelectApplication () ), работают нормально, и когда дело доходит до аутентификации, связь прерывается. Причина в том, что шифрование увеличивает энергопотребление карты. Как ни странно, AES потребляет больше энергии, чем DES.При использовании AES карта должна находиться на расстоянии 4,0 см от PN532. При использовании DES расстояние может составлять до 5,3 см.

   Обратите внимание, что существует два основных типа тайм-аутов: (первый Teensy ожидает ответа от PN532, а второй PN532 ожидает ответа от карты) Если вы поместите карту прямо на антенну считывающего устройства, вы никогда не должны получить тайм-аут. ошибка. Включите отладку, чтобы увидеть, что произойдет.

   Другие проекты с Teensy

   Это мой третий электронный проект с Teensy, опубликованный на Codeproject.Вас также может заинтересовать:

   Как установить замок

   Описание проекта

   Навык

   1 из 5 Легкий Сверление отверстий и прорезание пазов требует тщательной компоновки и терпения, но, по крайней мере, здесь нет тяжелого подъема.

   Стоимость

   От 25 до 75 долларов за средний набор замков, хотя некоторые модели стоят вдвое дороже

   Расчетное время

   1-2 часа

   Планируете ли вы капитальный ремонт или хотите быстро провести косметический ремонт, смена замков на дверях в вашем доме может сделать существенное, но неуловимое заявление о вас.Наборы замков бывают самых разных стилей и отделок, но все они работают одинаково, и их довольно просто установить самостоятельно.

   Если вы покупаете несколько замков с ключом и не хотите, чтобы в кармане были разные ключи, попросите слесаря ​​перепрограммировать все замки одной и той же марки для использования одного и того же ключа. Если вы смешиваете бренды, посоветуйтесь с мастером по замкам - некоторые могут иметь одинаковые ключи, а некоторые нет.

   Вот, Этот старый дом Мастер-плотник Норм Абрам показывает, как установить замок. Если вы заменяете комплект замков или устанавливаете новый в предварительно просверленную дверь, установка не займет более 15-20 минут.Если вам нужно просверлить отверстия, дайте себе час или два.

   Шаг 1

   Установка замка

   АНАТОМИЯ

   Двумя важными переменными при установке замка являются высота ручки над чистовым полом и задняя часть - расстояние от центра ручки до ближнего края двери. Большинство ручек удобно расположены на высоте 36 или 38 дюймов над полом; проверьте высоту других ручек в доме и следите за тем, чтобы она была одинаковой.

   Backset обычно имеет размер 2 3/8 дюйма для внутренних дверей и 2 3/4 дюйма для наружных дверей. Точка, в которой пересекаются высота ручки и размеры заднего расстояния, представляет собой центр лицевого отверстия , круглого отверстия, в котором находится замок. Второе отверстие, краевое отверстие , содержит узел защелки. Большинство комплектов замков поставляются с картонным шаблоном , который помогает выровнять два отверстия. Проверьте шаблон на диаметры отверстий замка и выберите сверла соответственно.

   Шаг 2

   Подготовить дверь

   Фото Дэвида Кармака

   Откройте дверь наполовину и постучите по двум прокладкам (по одной с каждой стороны) между полом и нижней частью двери, чтобы удерживать ее.

   Отмерьте 36 дюймов от чистого пола (или высоту других ручек в доме) и отметьте край двери.

   Продлите эту отметку квадратом по краю двери и на 3 дюйма на одной стороне.

   Шаг 3

   Отметьте лицо

   Фото Дэвида Кармака

   Оберните картонный шаблон, поставляемый с замком, вокруг края двери. Совместите его центральную линию с линией, нарисованной на шаге 2.

   Пробейте гвоздем (или шилом) центр торцевого отверстия шаблона. Это отмечает центр торцевого отверстия на двери.

   Сделайте то же самое с краевым отверстием шаблона, чтобы отметить центр краевого отверстия на двери.Удалите шаблон.

   Шаг 4

   Просверлить торцевое отверстие

   Фото Дэвида Кармака

   Поместите пилотное сверло кольцевой пилы на отметку торцевого отверстия и просверлите пилотное отверстие. Остановитесь, когда зубья пилы коснутся поверхности двери.

   Убедитесь, что все зубья пилы равномерно касаются поверхности, затем просверлите отверстие. Периодически снимайте кольцевую пилу, чтобы очистить пропил от опилок. Остановитесь, когда кончик пилотной коронки прорвется.

   На противоположной стороне двери совместите кольцевую пилу с предварительно сделанным пилотным отверстием и завершите сверление торцевого отверстия.

   Шаг 5

   Просверлить краевое отверстие

   Фото Дэвида Кармака

   Поместите кончик лопаточной коронки 7/8 дюйма на отметку краевого отверстия, сделанную на шаге 3.

   Просверлите край двери на средней скорости, пока кончик сверла не войдет в торцевое отверстие.

   Уменьшите давление на сверло, чтобы не вырвать лишнюю древесину, и завершите сверление краевого отверстия.

   Шаг 6

   Разметьте пластину защелки

   Фото Дэвида Кармака

   Вставьте защелку в сборе в краевое отверстие. Убедитесь, что скос защелки обращен к дверному косяку.

   Обведите прямоугольную пластину защелки на край двери с помощью канцелярского ножа, затем снимите узел.

   Шаг 7

   Отрежьте защелку

   Фото Дэвида Кармака

   Зубилом прорежьте по контуру на столько, сколько будет толщина пластины. Затем долотите на одинаковую глубину каждые 1/8 дюйма между верхом и низом контура пластины.

   Поверните долото скошенной стороной вниз и удалите отходы, работая от середины наружу. При вставке в готовый паз пластина должна быть заподлицо с краем двери.

   Шаг 8

   Установите фиксатор в сборе

   Фото Дэвида Кармака

   Снова вставьте защелку в сборе и отметьте отверстия для винтов на пластине защелки внутри паза. Снимаем сборку.

   Просверлите направляющие отверстия для двух винтов пластины с помощью сверла 3/32 дюйма, затем снова вставьте узел и прикрутите его на место.

   Проденьте внешнюю ручку со шпинделем через торцевое отверстие и защелку в сборе.Затем установите внутреннюю ручку на шпиндель.

   Ввинтите крепежные винты вручную. Плотно затяните их отверткой.

   Шаг 9

   Макет врезной ответной планки

   Фото Дэвида Кармака

   Закройте дверцу так, чтобы защелка коснулась края дверного косяка. Отметьте косяк посередине защелки.

   Продлите эту отметку квадратом через косяк до упора.Отметьте середину этой линии.

   Шаг 10

   Просверлить врезку в запорной пластине

   Фото Дэвида Кармака

   Используйте лопаточную коронку 7/8 дюйма, чтобы просверлить два частично перекрывающихся отверстия глубиной 5/8 дюйма с центром выше и ниже средней точки (вставка). При необходимости выровняйте стороны паза стамеской.

   Шаг 11

   Установите запорную пластину

   Фото Дэвида Кармака

   Удерживая запорную планку над пазом, надрежьте ее контур канцелярским ножом.

   Используя технику, описанную в шагах 6 и 7, вырежьте паз на такую ​​глубину, как толщина ударной планки.

   Просверлите направляющие отверстия для двух винтов ответной планки с помощью сверла 3/32 дюйма, затем прикрутите пластину на место.

   Совет: Если паз слишком глубокий, отрежьте картонную прокладку, чтобы поверхность пластины была заподлицо с краем дверцы.

   Дополнительные ресурсы по обеспечению безопасности дома:

   Замки Schlage и Kwikset с одинаковым ключом



   At DoorLocksDirect.com мы с гордостью предлагаем бесплатный стандартный набор ключей для всех продаваемых нами комплектов замков.
   Большинство компаний взимают дополнительную плату от 3,00 до 10,00 долларов за каждый замок для этой услуги.

   Бесплатные варианты ключей:

   С одинаковым ключом - Если вы выберете вариант с одинаковым ключом, все продукты с одинаковым ключом, заказанные в одном заказе, будут привязаны к одному ключу без дополнительной оплаты. Один и тот же ключ откроет все ключевые продукты.
   Обратите внимание:

   • Для заказов с одинаковым ключом вы должны приобретать продукты тех же производителей.Например, ключ Kwikset не войдет в продукт Schlage и наоборот. Для всех продуктов, предлагаемых для продажи на этом сайте, четко указан производитель (вы можете делать покупки по брендам, используя раскрывающийся список верхней навигации). Если вы заказываете товары с ключами более чем одной марки и выбираете одинаковые ключи для всех, у вас в конечном итоге будет один набор ключей для каждой марки.
   • При заказе нескольких одинаковых ключей мы включим 4 ключа, всего без дополнительной оплаты. Дополнительные вырезанные ключи можно приобрести в раскрывающемся списке параметров дополнительных ключей.

   Разные ключи - Если вы выберете вариант с разными ключами, все продукты с ключами, заказанные в одном заказе, будут иметь разные ключи. Каждый замок использует разные ключи для блокировки / разблокировки. Два ключа на каждый замок будут предоставлены без дополнительной оплаты. Дополнительные вырезанные ключи можно приобрести в раскрывающемся списке параметров дополнительных ключей.

   Предыдущий заказ - Мы ведем учет всех ключевых кодов, использованных в предыдущих заказах. Если вы приобретете дополнительные замки позже и хотите, чтобы они соответствовали исходному заказу, сделайте следующее примечание в поле для комментариев во время оформления заказа: «Введите номер предыдущего заказа (последние 4 или 5 цифр исходного номера заказа).Если у вас нет исходного номера заказа, свяжитесь с нами по телефону 1-866-755-LOCK (5625), чтобы мы могли его найти.

   Существующий ключ - Мы можем легко связать ваши новые наборы замков с вашим существующим ключом при условии, что они принадлежат той же марки (например, существующий ключ Kwikset при покупке новых замков Kwikset).
   Обратите внимание:

   • Во время проверки ваших новых наборов замков с ключами вам нужно будет сделать следующие примечания в поле для комментариев «Пожалуйста, держите этот заказ / Ключ находится по почте» .
   • Вам нужно будет отправить копию существующего ключа по следующему адресу:
     DoorLocksDirect.com
     10602 Hufsmith Rd.
     Томбол, Техас 77375
   • Вам нужно будет закрепить этот ключ лентой между двумя тонкими кусками картона (коробкой для хлопьев и т. Д.), Прежде чем помещать его в стандартный конверт, чтобы гарантировать, что он не разделится по почте.
   • Если вы не уверены в марке вашего существующего оборудования, большинство крупных производителей ставят свою марку на «ключ», «ригель» или «цилиндр ригеля».Большинство производителей импортных замков используют шпоночные пазы Kwikset или Schlage и совместимы с ними. Если у вас есть торговая марка, и вы не уверены, совместима ли она с ней, позвоните нам, чтобы обсудить ее.
   • Если вы ранее приобрели комплекты замков, на которых есть наклейка со следующим сообщением «Совпадение номеров для замков с одинаковым ключом», этот код не имеет ничего общего с кодом ключа. Это случайный код, назначаемый замкам с одинаковым ключом. Вам нужно будет отправить нам ключ по почте.

   Другие варианты ключей (взимается дополнительная плата):

   Master Keyed - Весь ключевой продукт, который определяет мастер-ключ, будет работать на двух отдельных ключевых системах.1-й ключ (мастер-ключ) откроет все замки, привязанные к коду мастер-ключа. Второй ключ (ключ арендатора) откроет только те замки, которые были привязаны к этому ключу арендатора. Эта система ключей предназначена для многоквартирных комплексов или сдаваемой в аренду недвижимости, где у собственника есть мастер-ключ, который открывает все дверные замки на объекте; однако арендатор будет иметь доступ только к своей квартире. Для получения дополнительной информации позвоните 866-755-LOCK (5625). Взимается дополнительная плата.

   Builder Keyed - Все продукты с ключами, в которых задан ключ Builder, будут работать в двух отдельных ключевых системах.Как только ключ домовладельца будет использован, ключ строителя больше не будет работать. Эта ключевая система предназначена для обеспечения безопасности во время строительства дома. Когда процесс строительства завершен и домовладелец вступает во владение и использует свой ключ, ключ строителя больше не будет управлять замками. Для получения дополнительной информации позвоните 866-755-LOCK (5625). & Nbsp Взимается дополнительная плата.

   С любыми вопросами обращайтесь к нам по телефону 1-866-755-LOCK (5625).

   Как установить ригель

   -Оксфорд- / Getty Images

   Несколько шагов к созданию системы домашней безопасности , сделанной своими руками, остановят злоумышленников.Установка засова - лишь один из этих шагов, и это один из самых быстрых, простых и дешевых проектов домашней безопасности, которые вы можете сделать. С помощью нескольких основных инструментов вы можете завершить этот проект менее чем за час.

   Вам понадобится электрическая дрель с кольцевой пилой и лопатками, комбинированный угольник, рулетка, стамеска, отвертки и карандаш. В комплект замков с ригелем входит шаблон, который поможет вам при измерениях. Обязательно используйте сверла правильного размера, указанные в инструкциях по набору замков, хотя для большинства стандартных засовов требуется кольцевая пила диаметром 2 1/8 дюйма для корпусов замков и 1-дюймовая лопаточная коронка для скользящего засова в сборе.

   Установка ригеля

   • Измерьте и отметьте не менее шести дюймов над центром существующей дверной ручки.

   • Поместите комбинированный квадрат на край двери и проведите перпендикулярную линию через отметку и на несколько дюймов дальше. Продолжайте эту линию по краю двери и через заднюю часть двери, заканчивая в том же месте, что и линия на противоположной стороне.

   • Оберните бумажный шаблон, поставляемый с замком, вокруг края двери, убедившись, что его центральная линия совпадает с метками на двери.

   • Используйте гвоздь или шил, чтобы отметить центры отверстий для корпусов замков на передней и задней части двери и узла засова на краю двери.

   • Просверлите отверстие под корпус замка с помощью кольцевой пилы. Просверлите наполовину одну сторону, затем завершите разрез, просверлив на противоположной стороне. Это даст вам более чистую отделку. Постарайтесь просверлить отверстия как можно перпендикулярно поверхности двери.

   • Используйте лопаточную коронку, чтобы просверлить пересекающееся отверстие в кромке двери и в отверстии для корпусов замков.Опять же, очень важно сделать отверстие как можно перпендикулярно краю двери.

   • Поместите болт в это отверстие и обведите карандашом внешнюю часть лицевой панели.

   • Снимите узел и проделайте паз достаточно глубоким, чтобы лицевая панель прилегала заподлицо с краем двери. Начните с обрезки контура лицевой панели, а затем постепенно срежьте паз. Постукивание по долоту киянкой или молотком даст вам больше контроля над долотом.Вам нужно будет вырезать паз глубиной примерно 1/4 дюйма.

   • После того, как лицевая панель встала заподлицо, просверлите направляющие отверстия 1/8 дюйма для винтов и затем прикрепите узел болта к двери.

   • Установите внешний корпус замка на место с внешней стороны двери и закрепите внутренний корпус замка с помощью прилагаемых винтов. Винты всегда заходят на внутреннюю часть корпуса замка, поэтому их нельзя открутить снаружи.

   Установка запорной планки

   • Измерьте расстояние от задней части двери до внешнего края лицевой панели засова в сборе.Запишите это измерение. Он понадобится вам, чтобы найти ответную планку.

   • Закройте дверь и перенесите осевую линию, отмеченную на двери, на дверной косяк. Используйте квадрат, чтобы продолжить эту линию по лицевой стороне дверного косяка до дверного упора.

   • Используя ограничитель двери в качестве отправной точки, отметьте измерение, снятое с лицевой панели засова в сборе, по направлению к краю дверного косяка и вдоль вертикальной центральной линии. Здесь вы найдете центр внешнего края ответной планки.

   • Обведите контур запорной планки на дверном замке. Снимите его, а затем просверлите отверстие диаметром 1 дюйм в дверном замке, в которое войдет скользящий болт. Вам нужно будет просверлить отверстие примерно на 1 дюйм глубиной.

   • Вырежьте паз достаточно глубоко, чтобы ответная планка находилась заподлицо с поверхностью дверного зазора.

   • Закрепите фиксирующую пластину винтами и проверьте засов на плавность хода.

   Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

   Не позволяйте ребенку открывать двери с помощью этих замков от детей - полезные советы по безопасности детей, которые вам необходимо знать

   Когда дело доходит до дверей с защитой от детей, вы найдете все виды предохранительных замков. Может быть непросто определить, какой замок для детей лучше, до того, как он будет установлен на вашей двери. Учитесь на моей ошибке и не получайте блокировку от детей, пока не прочтете следующее руководство.

   Чтобы ребенок не открыл дверь, можно установить замок от детей. Эти типы предохранителей предназначены только для использования взрослыми, и для их открытия требуется минимум ловкости. Прежде чем защищать двери от детей, давайте рассмотрим самое необходимое.

   Основы детского дверного замка

   Вот различные типы блокировки от детей, которые я использовал в разных случаях у себя дома или в отпуске.




   Что такое замок для безопасности детей?

   Замки для безопасности детей разработаны специально, чтобы обезопасить ваших любознательных детей.Поскольку маленькие дети не знают об опасностях, полезно хранить кухонные ножи, чистящие химические вещества или лекарства в недоступном для них месте.

   В большинстве случаев замок от детей - это отдельное устройство, которое вы добавляете к своим дверям, шкафам или ящикам. Эта система блокировки делает невозможным для крошечной руки или кого-то с меньшей ловкостью получить доступ к комнате или содержимому шкафа.

   Зачем устанавливают замок от детей?

   Детям любопытно, и если в их поле зрения есть дверь, они хотят знать, что за ней.Иногда опасность - это то, что скрывается, а также сама дверь может быть угрозой. Закрывающаяся дверь может серьезно повредить детские пальцы.

   Установка замков от детей защитит ваших детей, пока они исследуют свое окружение.

   7 вариантов защиты от детей и межкомнатная дверь

   Дети любопытны, и это хорошо. Наш маленький исследователь любит открывать и закрывать двери самостоятельно. Это мило, пока они не поймают свои маленькие пальчики дверью или петлями.

   От двери подвала до туалета спальни или любой другой комнаты, в которую вы не хотите, чтобы ваш ребенок заходил, у вас есть разные варианты защиты от детей межкомнатной двери.

   Это предотвратит травму вашего ребенка или его запирание в комнате (поверьте, это всегда происходит с дверью в ванную).

   1. Защита от детей, круглая дверная ручка с защитными крышками

   В какой-то момент вы, вероятно, заметите пластиковые накладки на дверные ручки в доме друга. Они довольно стандартные и подходят для большинства моделей дверных ручек с закругленными углами.

   Пластиковый замок дверной ручки помещается поверх самой дверной ручки. Он состоит из двух отдельных частей, которые завернуты и защелкиваются вокруг ручки. Если вам нужно полностью снять крышку, вы должны одновременно нажать на боковые кнопки, и две части оторвутся.

   У разных производителей есть разные системы, чтобы ваш ребенок не открывал дверь. Но я нашел на Амазоне эту модель, которая мне нравится.

   Чтобы повернуть и разблокировать дверную ручку, на них нужно нажать вниз или просунуть большие и средние пальцы в отверстия, чтобы захватить ручку.С этими крышками обычно можно манипулировать только большой рукой.

   Этот процесс разблокировки может быть сложным для любого, у кого меньше ловкости или хватки. Кроме того, это может быть сложно для взрослых, но точно для малышей!

   Плохая новость ... через некоторое время ваш маленький Джеймс Бонд, вероятно, придумает, как сбежать. Эти замки, вероятно, станут бесполезными, когда вашему ребенку исполнится 3–4 года.

   Накладки на круглые дверные ручки своими руками

   Я нашел самодельные накладки на дверные ручки, которые являются идеальным временным решением.Вы можете создать свой вариант накладки на круглую дверную ручку с помощью старого носка и резинки.

   Вам нужно отрезать носок и оставить только около 4 дюймов от пальцев ног. Если вы не хотите обрезать носок, возьмите небольшой спортивный или детский носок.

   Теперь наденьте носок на дверную ручку и плотно оберните вокруг него резиновую ленту, чтобы малыш не смог ее снять.

   Вуаля, у вас есть временная крышка дверной ручки. Он должен работать нормально, пока ваш ребенок не имеет достаточной хватки, чтобы крепко ухватиться за ручку.

   Альтернативой носку является использование картонной туалетной бумаги вокруг дверной ручки. Убедитесь, что вы отрезали рулон, чтобы его было ровно столько, чтобы покрыть ручку. Если ваш малыш попытается схватить дверную ручку, она соскользнет.

   2. Защита от детей дверной ручкой

   Может быть, у межкомнатной двери в вашем доме ручки вместо круглых. Что ж, есть также способ защитить этот тип дверей от детей.

   Как и пластиковая крышка круглой дверной ручки, существует дизайн продукта, закрывающий ручку рычага.Но, его нужно прикрепить к двери шурупами или скотчем.

   В зависимости от материала двери, который у вас есть, вам может потребоваться решение, которое не оставит дыр в вашем декоре.

   Если это так, попробуйте другое решение.

   3. Установить верхний дверной замок на любые межкомнатные двери

   Может быть, ваш ребенок достаточно силен, чтобы открыть дверь простой пластиковой крышкой. Вероятно, вы ищете альтернативный способ заблокировать межкомнатную дверь; верхний дверной замок - идеальное универсальное решение.

   Будьте готовы перейти на новый уровень защиты от детей.

   Этот дверной замок (ссылка на Amazon) находится в верхней части двери, между дверной коробкой и самой дверью. Вам нужно будет установить колышек в дверную коробку и использовать сдвижную защелку, чтобы запереть дверь. Если вы хотите войти в комнату, вы должны сдвинуть защелку с вешалки. Это довольно просто и эффективно.

   Поскольку он сделан из пластика, любой взрослый может сломать его в случае опасности.

   Замок верхней двери своими руками

   Если вы ищете быстрое решение, вы всегда можете заблокировать закрытие межкомнатной двери мочалкой.Это решение своими руками некрасиво, но может заменить временный дверной замок.

   Вам нужно всего лишь накинуть тряпку на дверцу так, чтобы она висела с обеих сторон. Полностью закройте дверь, нажав на нее еще раз. Проверьте, правильно ли зафиксирована дверь. Если нет, попробуйте сложить мочалку, чтобы она стала толще.

   Теперь дверь требует дополнительного толчка, чтобы ее открыть. Если она открывается на вас, одновременно потяните за мочалку и дверную ручку.

   Будьте осторожны, чтобы не повредить дверную петлю или не сломать дверь, толкнув ее.Помните, что это временное решение на одну ночь, если вы в гостях у друзей и хотите защитить дверь от детей без надлежащих материалов.

   4. Безопасен ли замок с ключом?

   Я бы рекомендовал не запирать двери внутри дома!

   Когда родится моя первая дочь, я подумаю о том, чтобы просто заменить дверные ручки на ручки замков. Мне не потребовалось много времени, чтобы понять, что с детьми небезопасно.

   Я помню, как навещал своего дядю, когда мне было около 6 лет, и меня надолго заперли в спальне.У него были старинные ручки с замками. Знаете, тот, у кого старый ключ. Он всегда держал ключ в замке, но в этот день мы решаем поиграть с ним. Моим родителям пришлось обыскивать дом не менее 45 минут. Я был в истерике по ту сторону двери. Сегодня я до сих пор правильно помню ту ночь.

   С учетом сказанного, замок с ключом - плохая идея, потому что в случае чрезвычайной ситуации ключ может быть потерян, и вам может потребоваться взломать дверь.

   5. Дети и ручка замка

   В большинстве домов дверь в ванную будет оборудована ручкой для замка.Вы знаете ту, которую можно заблокировать кнопкой.

   Их можно использовать, но я бы не рекомендовал менять все дверные ручки для этого типа. Причина проста: дети любят играть с ручкой и кнопкой, и в какой-то момент они запираются внутри комнаты.

   Если он у вас есть, убедитесь, что с другой стороны есть небольшое отверстие. Если ваш ребенок заперт в ванной, вам нужно использовать зубочистку, чтобы открыть предохранительный механизм. Он откроет дверь снаружи.

   6. Какой замок от детей использовать для складных дверей?

   В некоторых домах есть складные двери, особенно для маленьких шкафов. Я был удивлен, узнав о существовании специального детского замка для этого типа дверей (ссылка на Amazon).

   Относительно прост в использовании. Вы вставляете замок между обеими дверьми, и он не дает дверям складываться. Чтобы получить доступ к шкафу, вы нажимаете на замок одной рукой.

   Поскольку они устанавливаются поверх двери, они будут эффективны, пока ваш ребенок не станет достаточно высоким или не научится залезать на что-нибудь, чтобы добраться до него.

   7. Не допускайте защемления или защемления пальцев

   Иногда вам нужно защитить дверь от детей, чтобы ребенок не открывал ее физически, а иногда вам нужно, чтобы дверь не закрывалась полностью. Очень часто случается, что дети защемляют пальцы закрывающейся дверью. Это болезненно и может случиться в любой момент, независимо от того, сколько раз вы говорили своему ребенку не играть с дверью.

   Вот решение для предотвращения таких травм.

   Дверная обезьяна

   Что мне особенно нравится в этом продукте (ссылка на Amazon), так это его универсальность.Он удерживает дверь от закрытия, удерживая ее закрытой.

   Пластиковый механизм похож на хвост обезьяны, который крепится к дверной коробке и фиксируется на самой двери. Чтобы пройти через дверь, необходимо разжать механизм пальцем и толкнуть дверь. Он очень похож на зажим, используемый для детских шкафов и ящиков.

   Когда дверца заперта на месте, в «хвосте» останется достаточно места, чтобы пальцы ваших детей были в безопасности.

   Просто установите его на дверной коробке достаточно высоко, чтобы ребенок не мог до него дотянуться.

   Пробка из пеноматериала

   Чтобы дверь не закрывалась полностью, можно использовать поролоновую пробку (ссылка на Amazon). Это U-образный кусок пенопласта, который вы зажимаете сбоку двери.

   Вставка из пеноматериала не даст двери плотно закрываться.

   Сама по себе поролоновая пробка не заблокирует доступ вашему ребенку.

   Пробка из пеноматериала

   - хорошее решение для владельцев домашних животных. Это позволит вашему питомцу перемещаться по дому и не попадаться в ловушку закрытой дверью.

   Некоторые родители используют поролоновую пробку с регулируемым ремнем на двери. Он удерживает дверь достаточно близко, чтобы ваш питомец мог пройти, но не ваш ребенок. Если вам нужно пройти через дверь, снимите ремешок.

   Ограничитель двери своими руками

   Вы можете сделать свою версию пробки из пеноматериала, используя лапшу для пула. Просто отрежьте кусок и сдвиньте его сбоку от двери.

   Еще одно временное решение - бросить полотенце прямо на дверь. Это предотвратит закрытие двери.Просто убедитесь, что ваш ребенок не может дотянуться до полотенца, чтобы снять его.

   Важность защиты ваших детей от детей

   входные двери

   Если ваш малыш любит приключения и хочет выйти на улицу, вы должны что-то с этим сделать. Время от времени мы слышим историю о ребенке, блуждающем по соседству посреди ночи, или о младенце, ползающем по улице. Последствия слишком серьезны, чтобы не обезопасить вашу входную дверь от детей.

   Защитная дверная цепочка

   Если у вас есть дверная цепочка с защитой на входной двери, это хорошее начало.Если у вас его нет, возможно, пришло время установить его.

   Что мне нравится в этом виде дверного замка, так это его универсальность. Во-первых, это предназначено для того, чтобы не допустить злоумышленника в дом, но также хорошо, чтобы ваш малыш оставался в доме

   Но, вероятно, у вас есть еще одна внешняя дверь, которая должна быть защищена от детей. Итак, давайте рассмотрим другие варианты блокировки от детей для входных дверей.

   Защитник двери

   Этот продукт служил замком безопасности (ссылка на Amazon), делая невозможным открытие двери снаружи.Он был создан для предотвращения насильственного проникновения, но многие семьи также используют его как средство защиты от детей.

   Замок устанавливается сбоку на дверной коробке, и вам нужно перевернуть фиксатор над дверью. Он будет препятствовать открытию двери, и для его открытия требуется больше маневренности, чем при открытии дверной цепочки.

   Идеально, чтобы заблокировать доступ через черный ход, дверь гаража или балконную дверь.

   Доводчик автоматический

   Для максимальной безопасности ваша входная дверь должна быть оборудована системой автоматического закрывания.Очень вероятно, что вы или ваши гости забудете полностью закрыть дверь.

   Механизм может быть гидравлической системой закрытия под давлением или простой пружиной. Не нужно грабить банк, чтобы иметь автоматический доводчик.

   3 идеи защиты от детей для раздвижной двери

   и двери патио

   Детский замок, используемый с раздвижной дверью, отличается от других дверей вашего дома. Отметьте следующие варианты.

   Замок двери патио

   Замок данного типа (ссылка на Amazon) представляет собой пластиковую деталь, вставляемую в направляющую дверной коробки.Когда дверь заблокирована на месте, она не откроется более чем на 3 дюйма. Он идеально подходит, чтобы держать ребенка в доме, чтобы свежий ветерок входил в него.

   Вы можете разблокировать механизм, нажав на него, а также отключить блокировку на время. Если у вас вечеринка на заднем дворе, вашим гостям не придется открывать дверь каждый раз, когда они хотят пройти.

   Замок для других раздвижных дверей

   Для всех других типов раздвижных дверей, таких как шкаф, шкаф, стекло, душ и т. Д., Вы можете использовать этот простой замок (ссылка на Amazon).Нет необходимости в шурупах, и вы можете установить его на любую поверхность. Это предотвратит полное открытие двери. Вам просто нужно нажать кнопку, чтобы открыть дверь. Просто поместите его достаточно высоко, чтобы дети не дотянулись до него.

   Когда использовать обычный дверной крючок и откидную защелку?

   Дверной крючок - это наиболее распространенная система запирания раздвижных дверей. Их можно найти в любом строительном магазине, и они бывают разных стилей.

   Поскольку вам нужно привинтить дверную коробку и саму дверь, я бы рекомендовал использовать это решение только с деревянной дверью.Он отлично работает с французскими дверьми или дверцами карманного типа.

   Я бы не советовал использовать дверной крюк на распашной двери, потому что он может расшататься или сломаться при надавливании на дверь. Но он отлично работает с раздвижной дверью, потому что вы не можете слишком сильно давить на такую ​​дверь.

   Как защитить дверь бассейна

   от детей, как профессионал?

   В большинстве городов закон требует, чтобы все бассейны были надежно огорожены. Дверь, ведущая в бассейн, должна иметь запорный механизм и автоматический доводчик, чтобы быть на 100% защищенной от детей.

   Если вы запираете только одну дверь в своем доме, это единственная.

   Самые высокие показатели утопления имеют дети в возрасте от 1 до 4 лет. Утопление - вторая по значимости причина непреднамеренной смерти в США.

   Установить замок на дверь бассейна

   Чтобы безопасно установить замок на дверь бассейна, необходимо принять во внимание следующее.

   Сначала установите замок на стороне забора, обращенной к бассейну. Из-за этого ребенку будет сложнее открыть замок.Это единственная безопасная установка, потому что даже если вы забудете запереть дверь, детям будет сложно добраться до другой стороны забора и открыть замок. Только убедитесь, что маленькая рука вашего ребенка может дотянуться до него через забор.

   Во-вторых, механизм блокировки должен быть автоматическим. Не используйте дверной крючок или откидную защелку, которые необходимо закрывать вручную.

   Наконец, у вас должна быть возможность полностью запереть дверь. Это может быть ключ или код, но что угодно, чтобы дети не находились в бассейне без присмотра.

   С запорным механизмом следует установить автоматический доводчик.

   Доводчик автоматический

   Ни одна дверь бассейна не на 100% защищена от детей без автоматического доводчика. Это устройство предотвращает распахивание двери без присмотра.

   Я использую в своем доме большую пружину, устанавливаемую между дверной коробкой и самой дверью, со стороны петель.

   Этот механизм является обязательным для всех владельцев пулов в моем регионе.

   Установка замков для безопасности детей на шкафы

   В доме для защиты детей новые родители начнут с кухонных шкафов.Это отличная идея, но не забудьте и о шкафчиках для ванной.

   Когда мне следует использовать замки для шкафов?

   Может быть, ваш ребенок сейчас не ползает, но это может случиться раньше, чем вы думаете. Не откладывайте это задание, потому что велика вероятность, что у вас не будет времени позже, или вы можете подождать, пока не станет слишком поздно.

   Ежегодно почти 800 000 детей попадают в отделение неотложной помощи из-за того, что они проглотили моющие средства или лекарства.

   Прежде чем вы просто купите первое средство для защиты детей, которое вы увидите в магазине, вы должны знать, что не все они удобны для пользователя.По моему опыту, использование первой модели замков для шкафов, которую мы установили, было очень неприятным. Поскольку он уже был исправлен, я не хотел их заменять, но я не хочу, чтобы вы совершили ту же ошибку.

   Давайте рассмотрим список различных типов шкафов и ящиков, которые необходимо защитить от детей.

   Магнитные предохранители для дверей шкафов

   На мой взгляд, магнитные замки безопасности (ссылка на Amazon) - это наиболее эстетичные варианты защиты ваших шкафов от детей. Потому что они невидимы (почти).

   Замок устанавливается с обратной стороны панели шкафа. Вы открываете дверь с помощью магнитного ключа, который перемещает устройство за дверцы шкафа.

   Вы можете отпереть двери на определенный срок. Нет необходимости постоянно манипулировать замком безопасности, если вы хотите получить доступ к тому, что находится внутри. Это также полезная функция для людей, которым не нужна постоянная защита от детей дверцы шкафов (например, бабушки и дедушки или няни).

   Поскольку дверь полностью запирается, ваши дети не могут ущипнуть его за палец, играя с дверцами шкафа.

   Их немного сложно установить, но они того стоят.

   Замки на лямки для любых дверей и ящиков шкафов

   Если вы ищете временное решение для защиты от детей, вам нужны самоклеящиеся замки для шкафов (ссылка на Amazon). Идеально подходит для людей, которые снимают квартиру, или для тех, кто хочет просверлить отверстия в дверях своих дорогих шкафов.

   Замки на ремешках шкафа подходят для любой поверхности и подстраиваются под любые формы. Они могут защитить от детей дверцы вашего шкафа, ящики и даже мусорное ведро.Кроме того, ваш бюджет не пострадает слишком сильно, потому что они недороги по сравнению с другими решениями для защиты детей.

   Просто приклейте липкую ленту посередине двери, которую хотите запереть. Вы можете держать дверь «открытой» на время, которое вам нужно. Когда вы закончите, вы сдвинете ремешок в закрытое положение.

   Просто имейте в виду, что ваш малыш, вероятно, в какой-то момент придумает, как его открыть. Кроме того, не забудьте закрепить их правильно, потому что через некоторое время они, как правило, отклеиваются.

   Это недорогое временное решение для защиты детей.

   Замки с пружинным механизмом для дверей и ящиков ваших шкафов!

   Это самая распространенная модель замка для защиты детей (ссылка на Amazon), которую вы встретите среди других семейств. Они везде, потому что работают и стоят недорого!

   Чтобы открыть дверь, вы должны открыть ее настолько, чтобы пальцами дотянуться до замка внутри шкафа. Вы нажимаете на замок, и дверь открывается.

   По моему опыту, установка сложна. Потому что вам нужно предварительно просверлить крошечные отверстия внутри шкафов.

   Большинство моих знакомых родителей, использующих эту систему, должны были заменить их после того, как их малыш легко понял, как их открыть. Замок легко открыть, но если вы не позволяете ребенку смотреть, как вы это делаете, год или два у вас должно быть все в порядке.

   В итоге, они являются хорошим решением для родителей, которые не хотят вкладывать слишком много средств в защиту ребенка.

   Замок самоклеящийся для двустворчатых дверей шкафа

   Если вам нужно защитить от детей только пространство под раковиной на кухне, это решение для вас (ссылка на Amazon).По моему опыту, именно эта часть моей кухни содержит таблетки для посудомоечной машины и другое мыло. Это одна из дверок шкафа, которую я сначала подумал сделать защищенной от детей.

   Эта модель дверных замков проста в управлении одной рукой. Тем не менее, ваши маленькие пальчики не смогут его разблокировать.

   Если вы, как и я, беспокоитесь о внешнем виде, вы по достоинству оцените варианты цветов и минималистичный дизайн замка.

   Единственным недостатком является то, что они не делают этот продукт для других типов дверей и ящиков шкафов.

   Замки-задвижки для дверей шкафа side-by-side

   Другим решением для защиты от детей дверей бок о бок являются скользящие замки (ссылка на Amazon). Он похож на велосипедный замок U-образной формы и работает точно так же.

   Установка не требуется, и вы можете полностью удалить их в любое время.

   Вот почему они являются идеальной системой защиты от детей во время путешествий.

   В следующий раз, когда вы арендуете Airbnb вместе с семьей, возьмите с собой скользящий замок.

   Альтернатива скользящему замку своими руками

   Если дверцы вашего шкафа имеют ручки, их можно просто обернуть вокруг обеих резинок. Это может быть резинка из брокколи или резинка для волос. Найдите не слишком тонкий и не слишком длинный.

   Просто не забывайте каждый раз возвращать его на место. Не позволяйте ребенку дотянуться до резинки. Он мог бы попытаться проглотить его и проглотить резиновую ленту - это верный визит в скорую.

   Достаточно ли безопасны замки с вытяжным шнуром?

   Если вам нравится внешний вид галстуков боло, шнурок для вас! Придайте своей кухне западный вид 🙂 Мне нравятся вестерны, но не столько замки на шнурке.Да, они очень просты в использовании, но совсем скоро ваш малыш поймет, как их открыть.

   Вместо этого вы можете использовать шнурок, и он сделает ту же работу.

   Замки шкафа не надежны

   Вы или ваш гость можете случайно оставить открытой дверцу шкафа. Когда-нибудь это случится. Вы должны учитывать свой шанс, сохраняя опасные предметы на уровне вашего ребенка.

   Я бы порекомендовал вам переместить все опасные химические вещества, острые или тяжелые предметы в более высокие шкафы.Таким образом, если вы забудете запереть дверь, у них не будет никаких шансов на несчастный случай со смертельным исходом.

   Нижние шкафы, доступные на уровне вашего малыша, должны быть защищены от детей, чтобы избежать несчастных случаев или ненужного погрома.

   Замки шкафчики не няни

   Наличие блокировки от детей означает, что вы должны позволить ребенку бродить по кухне без присмотра. Это даст им возможность узнать, как разблокировать шкафы.

   Никогда не позволяйте ребенку видеть, как вы открываете шкафы

   Ваш маленький исследователь наблюдает, как вы открываете шкафы.Он знает, что двери этих шкафов можно открывать, и он обязательно хочет знать, как это сделать.

   Когда вы манипулируете замком, постарайтесь закрыть своему ребенку обзор или привлечь его внимание в другом месте.

   Следует ли защитить дверцу прибора

   от детей?

   Когда вы защищаете свой дом от детей, вы также должны подумать о приборе. Дети любят играть с дверцами, а прибор может выглядеть как большая игрушка.

   Холодильник - это самое интересное, что нужно открывать, так как это может привести к разбитой банке с маринадом на полу.Кроме того, в посудомоечной машине могут находиться опасные предметы, такие как ножи и моющие средства в таблетках.

   Чтобы надежно защитить дом, подумайте о том, чтобы установить систему запирания на холодильник, стиральную машину и микроволновую печь.

   Используйте безопасную липкую защелку для ваших приборов

   Я рекомендую использовать тот же замок с липкой лентой, упомянутый выше (ссылка на Amazon). Эти ремни легко устанавливать и снимать. Не требует сверления.

   Чтобы открыть дверь, достаточно снять ремешок и оставить ее открытой на время.Когда вы закончите, вы сдвинете ремешок в положение блокировки.

   Защита от детей

   дверь автомобиля

   Если вы едете с маленькими детьми на борту, я рекомендую использовать блокировку от детей. Это предотвратит случайное открывание двери во время вождения. Даже если ваш ребенок сидит в подходящем автокресле и технически не может расстегнуться, безопаснее использовать блокировку от детей. Это также принесет вам душевное спокойствие, необходимое для того, чтобы полностью сосредоточиться на дороге.

   Вы можете защитить свой автомобиль от детей, включив блокировку от детей и блокировку окон.

   Автомобильный замок от детей

   Детский замок имеется в каждом автомобиле, построенном после 70-х годов. Это маленький тумблер, расположенный сбоку от двери, доступный только тогда, когда дверь открыта. После активации блокировки от детей ваш ребенок не сможет открыть дверь изнутри. Вам нужно будет открыть дверь вручную или воспользоваться кнопкой разблокировки на двери водителя.

   Замок оконный

   Электростеклоподъемник удобен и намного проще в использовании, чем поворотная ручка.Дети тоже любят с ними играть. Это мило, но может быть опасно, когда вы едете по шоссе.

   Автомобиль с электрическими стеклоподъемниками оснащен функцией блокировки стеклоподъемников. Эта кнопка блокировки доступна со стороны водителя. После активации окно будет заблокировано, и ваш ребенок не сможет играть с кнопкой окна.

   Какие есть альтернативы дверному замку для безопасности детей?

   Прежде чем приобрести дверной замок для безопасности детей, обратите внимание на эти альтернативы. Они могут быть более подходящими для того, чего вы пытаетесь достичь.

   1. Детские ворота

   Если вы хотите запретить ребенку входить в комнату, но не хотите держать дверь закрытой, вы всегда можете использовать детские калитки. Они были специально разработаны для ограждения участка вашего дома и поэтому действительно полезны.

   Что мне нравится в детских воротах по сравнению с детским замком, так это то, что вы можете держать дверь открытой и предотвращать проникновение вашего ребенка. Воздух будет по-прежнему течь, и солнечный свет естественным образом освещает ваш дом.

   Запорным механизмом легко управлять одной рукой, некоторые модели закрываются автоматически.

   Отлично подходят для межкомнатных дверей. Ознакомьтесь с этой статьей, посвященной воротам для младенцев.

   2. Радионяня

   Еще одно отличное решение, позволяющее присматривать за ребенком, не закрывая его из комнаты, - это радионяня. С помощью монитора камеры вы можете быть начеку, когда ваш ребенок входит в комнату или выходит из нее.

   Это идеальное решение для тренировки малыша во сне. Вместо того, чтобы ставить ворота в дверной проем детской комнаты, вы можете использовать монитор, чтобы узнать, пытается ли он сбежать от сна.

   Некоторые умные радионяни позволяют создать виртуальный забор, и если ваш ребенок пересекает границу, монитор немедленно предупредит вас. Например, вы можете разместить камеру в его комнате и выбрать дверную раму в качестве виртуальной границы. Если ваш ребенок выходит из своей спальни, вас заметят и вы можете вернуть его в комнату.

   Кроме того, вы можете обозначить кровать как виртуальную границу, и вы получите уведомление, как только ваш ребенок покинет свою кровать.

   В некоторых ситуациях радионяня может быть вашим лучшим решением.Узнайте больше о преимуществах видеоняни здесь.

   3. Голландская дверь

   Голландская дверь - это дверь с двумя створками, которые могут закрываться отдельно. Вы можете закрыть нижнюю часть, а верх оставить открытым. Такая дверь дает вам возможность видеть людей по ту сторону двери и общаться с ними. Это своего рода ворота, но у вас все еще есть возможность закрыть дверь, чтобы полностью уединиться.

   Это может быть отличной альтернативой блокировке доступа на кухню или домашний офис.

   Советы по безопасности детей

   Защита от детей имеет свои пределы, и ей необходимо знать, что установка замка на двери не всегда является лучшим решением. Вот мой совет, как обезопасить своих детей и применять умную защиту от детей.

   Запирать дверь детской комнаты небезопасно

   Как бы это ни было заманчиво, запирать ребенка в его комнате просто опасно. Помимо того, что это немного жестоко, это также подвергает их опасности без всякой причины.

   В случае опасности они могут не выйти из дома вовремя.Кроме того, если с вами что-то случится, они не смогут получить помощь.

   Служба помощи детям или местная пожарная служба, вероятно, нанесут вам визит, когда узнают об этом.

   Безопасность тренировок во сне

   В первую неделю мои дети спали в взрослой кровати, они все время выбирались из спальни. Я знаю, это неприятно!

   Но запирать их в комнате - ужасная идея.

   Использование радионяни или установка детской калитки в этой комнате - более подходящее решение.

   Время сна должно оставаться забавным, а не превращаться в сцену из Алькатраса. Пора спать, а не время изоляции!

   Проблема с защитой от детей

   Вы должны найти правильный баланс между защитой от детей и здравым смыслом. Нет смысла превращать свой дом в Форт-Нокс.

   Научить ребенка быть бдительным и ответственным за свои действия - это лучший способ предотвратить несчастный случай. Конечно, при этом вам все равно нужно уберечь их от серьезных травм.
