С необходимостью посчитать уклон постоянно сталкиваются проектировщики, строители, архитекторы, а также люди ряда других профессий, в силу того, что на земной поверхности очень трудно найти идеально ровный участок. Уклон выражается в градусах или в процентах. Обозначение в градусах показывает угол кривизны поверхности. Но уклон может быть представлен и в виде тангенса этого угла, умноженного на 100%.
Как рассчитать уклон поверхности?
Уклон – это отношение превышения (ВС) к заложению (АС) и обозначается в текстовых документах буквой i.
Например, i=1:6
Разделите противолежащий катет (вертикальное расстояние) на прилежащий (расстояние между точками). Если вам нужно получить уклон в процентах, умножьте полученное число на 100%. Чтобы получить уклон в промилле, умножьте результат деления на 1000‰.
Если вам необходимо получить уклон в градусах, воспользуйтесь тем, что полученный при делении катетов результат – тангенс угла наклона.
На видах (фасадах), разрезах, сечениях и схемах перед размерным числом, определяющим величину уклона, наносят знак , острый угол которого должен быть направлен в сторону уклона.
Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски.
На планах направление уклона плоскостей указывают стрелкой, на которой, при необходимости, проставляют величину уклона (см.рис.).
Построение и обозначение уклона. Пример изображения уклона на планах.
Величину уклона (тангенс угла наклона) указывают в виде простой или десятичной дроби с точностью до третьего знака.
Уклон (в строительстве) — показатель крутизны склона (а также ската кровли).
Укло́н (в геодезии) — показатель крутизны склона; отношение превышения местности к горизонтальному проложению, на котором оно наблюдается.
Уклон поверхности равен тангенсу угла α, tgα = h/l — отношение перпендикуляра, опущенного из точки поверхности на прямую поверхность, к длине прямой поверхности от начала склона (при вершине угла α) до перпендикуляра.
Например, подъёму 12 м на 100 м перемещения по горизонтали соответствует уклон, равный 0,12 (12 % или 120 ‰).
При чтении нотации знак «%» произносится «сотых», а «‰» — «тысячных».
Источник:
книга: Единые требования по выполнению строительных чертежей.
М.: Изд-во «Архитектура-С», 2004.
Справочное пособие.
Автор: Георгиевский О.В.
Аннотация:
Справочное пособие по строительному черчению для студентов средних и высших учебных заведений. Пособие выполнено в соответствии с требованиями ГОСТов.
Пособие может быть использовано при выполнении заданий по архитектурно-строительному черчению, а также при выполнении курсовых и дипломных проектов студентами всех строительных специальностей средних и высших учебных заведений.
Распечатать
Уклон лестниц \ Акты, образцы, формы, договоры \ КонсультантПлюс
- Главная
- Правовые ресурсы
- Подборки материалов
- Уклон лестниц
Подборка наиболее важных документов по запросу Уклон лестниц (нормативно–правовые акты, формы, статьи, консультации экспертов и многое другое).
- ГОСТы:
- Арматура трубопроводная
- Асфальтобетон
- Аттестация испытательного оборудования
- Ацетон
- Бар
- Показать все
- ГОСТы:
- Арматура трубопроводная
- Асфальтобетон
- Аттестация испытательного оборудования
- Ацетон
- Бар
- Показать все
- Инвентарь:
- 345 КОСГУ
- Акт о списании мягкого и хозяйственного инвентаря
- Бензопила КОСГУ
- Бензопила ОКОФ
- Ведро КОСГУ
- Показать все
Зарегистрируйтесь и получите пробный доступ к системе КонсультантПлюс бесплатно на 2 дня
Готовое решение: Какими должны быть эвакуационные пути
(КонсультантПлюс, 2023)Лестницы по пути эвакуации, как правило, не должны быть криволинейными с забежными ступенями, ступенями с различной шириной проступи и различной высоты, в том числе в пределах марша лестницы или лестничной клетки.
Если высота лестницы более 45 см, на ней должно быть ограждение с поручнями. При ширине лестниц более 1,5 м поручни должны быть предусмотрены с двух сторон, а при ширине 2,4 м и более — промежуточные поручни. В зданиях с возможным пребыванием детей при условии, что между маршами лестниц 0,3 м просвета и более, а также в местах опасных перепадов (1 м и более) высоту ограждений нужно предусмотреть не менее 1,2 м (п. 4.3.5 СП 1.13130). Требуемая ширина марша лестницы (лестничной площадки) должна быть не менее ширины любого эвакуационного выхода на нее, и в абсолютных значениях пороговая ширина марша должна быть минимум 70 см, а в некоторых случаях — от 1,6 м в зависимости от класса функциональной пожарной опасности здания и количества посетителей, находящихся на любом этаже, кроме первого (п. 4.4.1 СП 1.13130). По общему правилу допускаются уклон лестниц на путях эвакуации не более 1:1, а ширина проступи — не менее 25 см (за исключением наружных лестниц), высота ступени — не более 22 см и не менее 5 см.
Уклон открытых лестниц для прохода к одиночным рабочим местам можно увеличивать до 2:1 (п. 4.4.3 СП 1.13130). В целом к лестницам и лестничным клеткам, предназначенным для эвакуации людей, предъявляется довольно большой ряд требований. Рекомендуем ознакомиться с ними.
Зарегистрируйтесь и получите пробный доступ к системе КонсультантПлюс бесплатно на 2 дня
«Охрана труда: Практическое пособие»
(4-е издание)
(Федоров П.М.)
(«РИОР», «ИНФРА-М», 2022)Уклон маршей лестниц, предназначенных для эвакуации людей, следует принимать не более 1:2. Уклон маршей лестниц, не предназначенных для эвакуации людей, допускается принимать 1:1,5. Высота ограждений лестниц, балконов, террас, кровли и других мест с опасными перепадами высот должна быть достаточной для предупреждения падения и быть не менее 0,9 м.
(1,6) Калькулятор уклона
| Точка | Склон |
|---|---|
| 1,7 | 0 |
| 1,8 | 0 |
| 1,9 | 0 |
| 1,10 | 0 |
| 1,11 | 0 |
| 1,12 | 0 |
| 1,13 | 0 |
| 1,14 | 0 |
| 1,15 | 0 |
| 1,16 | 0 |
| 2,6 | Не определено |
| 2,7 | 1 |
| 2,8 | 0,5 |
| 2,9 | 0,3333 |
| 2,10 | 0,25 |
| 2,11 | 0,2 |
| 2,12 | 0,1667 |
| 2,13 | 0,1429 |
| 2,14 | 0,125 |
| 2,15 | 0,1111 |
| 2,16 | 0,1 |
| 3,6 | Не определено |
| 3,7 | 2 |
| 3,8 | 1 |
| 3,9 | 0,6667 |
| 3,10 | 0,5 |
| 3,11 | 0,4 |
| 3,12 | 0,3333 |
| 3,13 | 0,2857 |
| 3,14 | 0,25 |
| Точка | Склон |
|---|---|
| 3,15 | 0,2222 |
| 3,16 | 0,2 |
| 4,6 | Не определено |
| 4,7 | 3 |
| 4,8 | 1,5 |
| 4,9 | 1 |
| 4,10 | 0,75 |
| 4,11 | 0,6 |
| 4,12 | 0,5 |
| 4,13 | 0,4286 |
| 4,14 | 0,375 |
| 4,15 | 0,3333 |
| 4,16 | 0,3 |
| 5,6 | Не определено |
| 5,7 | 4 |
| 5,8 | 2 |
| 5,9 | 1. 333 |
| 5,10 | 1 |
| 5,11 | 0,8 |
| 5,12 | 0,6667 |
| 5,13 | 0,5714 |
| 5,14 | 0,5 |
| 5,15 | 0,4444 |
| 5,16 | 0,4 |
| 6,6 | Не определено |
| 6,7 | 5 |
| 6,8 | 2,5 |
| 6,9 | 1,667 |
| 6,10 | 1,25 |
| 6,11 | 1 |
| Точка | Склон |
|---|---|
| 6,12 | 0,8333 |
| 6,13 | 0,7143 |
| 6,14 | 0,625 |
| 6,15 | 0,5556 |
| 6,16 | 0,5 |
| 7,6 | Не определено |
| 7,7 | 6 |
| 7,8 | 3 |
| 7,9 | 2 |
| 7,10 | 1,5 |
| 7,11 | 1,2 |
| 7,12 | 1 |
| 7,13 | 0,8571 |
| 7,14 | 0,75 |
| 7,15 | 0,6667 |
| 7,16 | 0,6 |
| 8,6 | Не определено |
| 8,7 | 7 |
| 8,8 | 3,5 |
| 8,9 | 2. 333 |
| 8,10 | 1,75 |
| 8,11 | 1,4 |
| 8,12 | 1,167 |
| 8,13 | 1 |
| 8,14 | 0,875 |
| 8,15 | 0,7778 |
| 8,16 | 0,7 |
| 9,6 | Не определено |
| 9,7 | 8 |
| 9,8 | 4 |
| Точка | Склон |
|---|---|
| 9,9 | 2,667 |
| 9,10 | 2 |
| 9,11 | 1,6 |
| 9,12 | 1.333 |
| 9,13 | 1.143 |
| 9,14 | 1 |
| 9,15 | 0,8889 |
| 9,16 | 0,8 |
| 10,6 | Не определено |
| 10,7 | 9 |
| 10,8 | 4,5 |
| 10,9 | 3 |
| 10,10 | 2,25 |
| 10,11 | 1,8 |
| 10,12 | 1,5 |
| 10,13 | 1. 286 |
| 10,14 | 1.125 |
| 10,15 | 1 |
| 10,16 | 0,9 |
| 11,6 | Не определено |
| 11,7 | 10 |
| 11,8 | 5 |
| 11,9 | 3.333 |
| 11,10 | 2,5 |
| 11,11 | 2 |
| 11,12 | 1,667 |
| 11,13 | 1.429 |
| 11,14 | 1,25 |
| 11,15 | 1.111 |
| 11,16 | 1 |
Расчет уклона и общих уклонов в архитектуре
Архитекторы постоянно предоставляют информацию об уклоне на своих чертежах, используя градиенты, градусы или проценты в зависимости от приложения. Например, крыши отмечаются с помощью уклонов, а поперечные уклоны тротуаров обычно обозначаются в градусах.
- Расчет градиента уклона
- Расчет процента уклона
- Расчет уклона в градусах
- Таблица общих уклонов в архитектуре
- Уклоны крыши
- Крыши с малым уклоном
- Крыши с крутым уклоном
- Уклоны сантехнических труб
Существует три различных способа указания наклона поверхности относительно горизонтальной плоскости: градусы, градиент и проценты.
Расчет градиента уклона
Расчет градиента уклонаГрадиенты уклона записываются в виде Y:X, где Y — единица подъема, а X — протяженность. Оба числа должны использовать одни и те же единицы измерения. Например, если вы путешествуете на 3 дюйма по вертикали и на 3 фута (36 дюймов) по горизонтали, уклон составит 3:36 или 1:12. Это читается как «один из двенадцати наклонов».
Расчет процента уклона
Расчет процента уклона Процент уклона рассчитывается почти так же, как градиент.
Переведите рост и пробег в одни и те же единицы, а затем разделите рост на пробег. Умножьте это число на 100, и вы получите процент наклона. Например, подъем 3 дюйма, разделенный на длину 36 дюймов = 0,083 x 100 = уклон 8,3%.
Вычисление уклона в градусах
Вычисление уклона в градусахСамый сложный способ вычисления уклона — в градусах, и он требует немного математики средней школы. Тангенс данного угла (в градусах) равен подъему, деленному на пробег. Следовательно, арктангенс подъема, деленный на разбег, даст угол.
Таблица общих уклонов в архитектуре
В таблице ниже показаны некоторые распространенные уклоны. Полы с уклоном 1:20 не требуют поручней, но все, что круче 1:20, считается пандусом и требует наличия поручней. Пандусы с наклоном 1:12 — это максимальный уклон, разрешенный кодами ADA, и для них требуются поручни. Федеральные коды ADA указывают, что максимальный поперечный уклон доступного маршрута составляет 1:48, что составляет чуть более 2%.
Однако мы видели некоторые юрисдикции, которые допускают максимальный поперечный уклон 1:50.
The following table covers common slopes by gradient (degrees and percentages are calculated):
| Gradient | Degrees | Percent |
|---|---|---|
| 1 : 12 | 4.76° | 8.33% |
| 1 : 20 | 2.86° | 5% |
| 1 : 48 | 1.19° | 2.08% |
| 1 : 50 | 1.15° | 2% |
Next, we have some common slopes by degrees (gradient and percentage are calculated):
| DEGREES | GRADIENT | PERCENT |
|---|---|---|
| 1° | 1 : 57. 29 | 1.75% |
| 5° | 1 : 11.43 | 8.75% |
| 10° | 1 : 5.67 | 17.63% |
| 15° | 1 : 3.73 | 26.79% |
| 30° | 1 : 1.73 | 57.74% |
| 45° | 1 : 1 | 100% |
| 60° | 1 : 0.58 | 173.21% |
| 90° | 1 : 0 | инф. |
Наконец, вот список некоторых распространенных уклонов в процентах (градусы и градусы рассчитываются):0010
57°

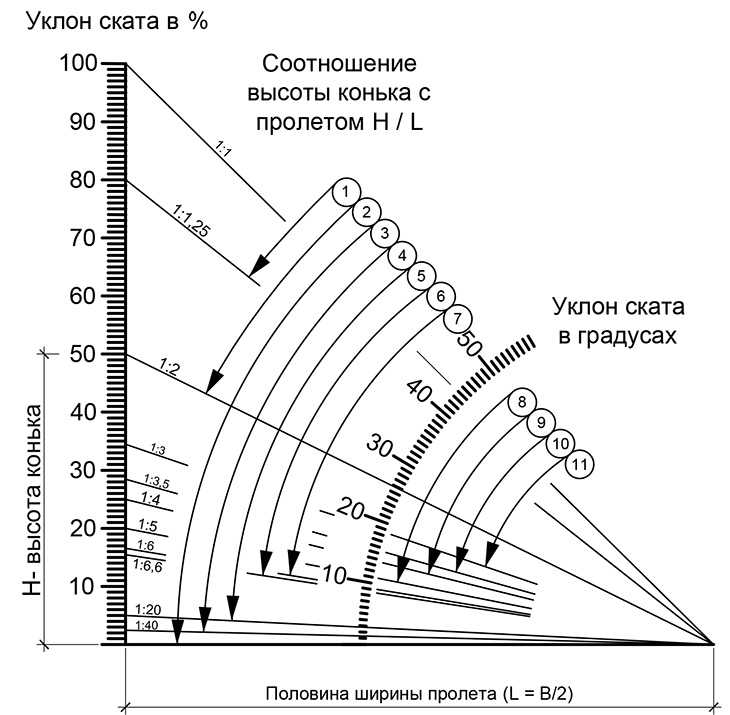

Крыши с малым уклоном
Крыши с малым уклоном имеют уклон 3:12 или меньше. Они должны иметь мембранную систему крыши для обеспечения водонепроницаемости.
| ROOF GRADIENT | DEGREES | PERCENT |
|---|---|---|
| 1/4 : 12 | 1.19° | 2.08% |
| 1/2 : 12 | 2.39° | 4.17% |
| 1 : 12 | 4,76° | 8,3% |
| 2 : 12 | 9.46° | 16.67% |
| 3 : 12 | 14.04° | 25% |

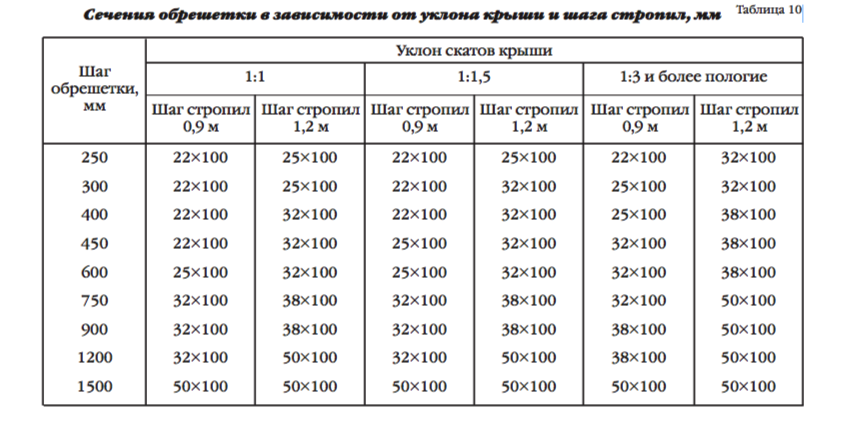

Steep Slope Roofs
Anything above 3:12 is considered a steep roof and can be covered with metal panels , черепица или черепица — эти крыши не пропускают воду и не считаются водонепроницаемыми.
| НАКЛОН КРЫШИ | ГРАДУСЫ | ПРОЦЕНТЫ |
|---|---|---|
| 4 : 12 9005 | ||
| 5 : 12 | 22.62° | 41.67% |
| 6 : 12 | 26.57° | 50% |
| 7 : 12 | 30.26° | 58.33% |
| 8 : 12 | 33.69° | 66.67% |
| 9 : 12 | 36.87° | 75% |
| 10 : 12 | 39.81° | 83. 33% |
| 11 : 12 | 42,51° | 91,67% |
| 12 : 12 | 45° | 100% |
Крыши могут быть круче, чем показано в таблице выше. На самом деле крыша может быть почти вертикальной.
Уклоны водопроводных труб
Как обсуждалось в нашей статье об уклонах труб, уклоны дренажных и канализационных труб, как правило, минимальны. Идея состоит в том, чтобы поддерживать поток воды и твердых частиц. Используются три общих уклона, на которые ссылаются в Международном сантехническом кодексе.
| Минимальный наклон | Минимальный наклон % | Градиент склона | Диаметр трубы | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1/4 «на ногу | 2,08 % | 1/4: 12 | 2,08 % | 1/4: 12 | 2,08 % | 1/4: 12 | 2,08 % | 1/4: 12 | 2,08 % | 1/4: |
| 1/8″ per foot | 1. |
