Механизированная штукатурка стен с материалом, механизированные штукатурные работы стен, потолков по маякам в Москве и Московской области

Черновая отделка помещений различной целевой категории (частные, промышленные, коммунально-бытовые, коммерческие и т.д.) заключается в ряде мероприятий, одним из них является штукатурка стен. Сегодня современные технологии практически полностью искореняют традиционные, доказывая свои преимущество во всех отраслях строительного сегмента. Штукатурные работы машинным способом — не новая технология, однако в последнее время она получила широкое распространение и все больше набирает популярность среди потребителей и самих подрядчиков.

Механизированная штукатурка стен – это высокое качество штукатурных работ при существенной экономии времени и средств заказчика. Основное отличие этого метода – использование высокопроизводительных станций для нанесения раствора.

Для выполнения работ применяется современное немецкое оборудование, специальные смеси, такие как Kreisel, Knauf, Волма и т.

п. Использование штукатурных станций позволяет добиться безупречного качества работ, повысить производительность и оптимизировать трудозатраты. Бригада из четырех человек за рабочую смену оштукатуривает до 100м2. На выходе получается действительно гладкая поверхность потолков и стен, которая является идеально ровной. При работе внутри помещения единственным условием является соблюдение температурного режима: температура должна быть не ниже пяти градусов тепла и отсутствие сквозняков.

Стоимость комплекса работ

Механизированная штукатурка стен — от 300 руб/м2 без материала, от 500 руб/м2 с материалом.

Основными факторами, влияющими на ценообразование штукатурных работ, является:

  • Площадь поверхности стен
  • Высота помещения
  • География объекта (расположение)
  • Толщина слоя
  • Качество требуемой штукатурки

Более подробную информацию можно узнать в разделе – стоимость работ.

Область применения

Механизированная штукатурка стен и потолков применяется на различных типах объектах. Какие-либо ограничения или нюансы, связанные с местом проведения работ практически отсутствуют. Основная доля наших заказчиков приходится на собственников квартир в новостройках либо владельцев загородных домов. Мы предлагаем высококачественную машинную штукатурку стен с материалом с глянцеванием под оклейку обоями или покраску. Не менее выгодным наше предложение будет и для владельцев коммерческих площадей с большими объемами работ. Как правило, это торговые комплексы, офисные и административные здания, школы или спортивные учреждения. Мы более 8 лет успешно используем технологию механизированной штукатурки стен и потолков на объектах Москвы и Московской области. Заказать работы могут как юридические, так и физические лица, связавшись с нами по телефону или посредством электронной почты.

Механизированная штукатурка стен | От 200 рублей за м2 на машинную штукатурку

Механизированная (ее еще называют машинная, механическая, автоматическая или автоматизированная) штукатурка – продукт на строительном рынке относительно новый, но при этом уже получивший положительную оценку от тех, кто успел ею воспользоваться. Раньше такую штукатурку наносили только на готовую основу. То есть грунтовка, нанесение выравнивающих слоев раствора, затирки производились вручную. Однако прогресс не стоит на месте, и уже сегодня есть аппараты, производящие полный цикл работ по обработке стен автоматически.

Технология механического выравнивания широко используется в отделке стен, фасадов, а также потолков.

Преимущества автоматической штукатурки

Главное преимущество автоматизированной штукатурки – экономия времени

. Она позволяет обработать до 150 квадратных метров поверхности за день, привлекая при этом минимум ресурсов. В среднем штукатурка механизированным способом наносится в 4-5 раз быстрее, чем традиционная. Плюс не требует многослойного нанесения на основание – достаточно нанести всего один слой такой штукатурки, чтобы поверхность стала ровной.

Еще один плюс механизированной штукатурки – экономия денег. Поскольку для ее нанесения на стены, полы и потолков не требуется большого числа рабочих, удается сэкономить на оплате их труда. С машинной штукатуркой вполне управится и один человек. Кстати, сам раствор для механизированного нанесения на поверхность стоит дешевле, чем смесь для ручной отделки. Как правило разница может составлять до 40%.

Мы используем оборудование известных производителей и сертифицированные материалы. Это итальянские и немецкие станции и гипсовые, специальные штукатурные смеси Кнауф, Волма, Крайзел. Подробнее о нашем оснащении можно прочитать в разделе оборудования для механизированной штукатурки.

Штукатурка механизированным способом хорошо справляется с неровностями на поверхностях за счет высокой силы удара, с которым раствор соприкасается со стеной. Благодаря консистенции раствор проникает даже в самые маленькие трещины потолков и стен.

Автоматизированный способ штукатурки подходит для любого типа помещений:

  • Типовые квартиры
  • Новостройки
  • Офисы
  • Загородные дома — коттеджи, таунхаусы
  • Торговые и коммерческие помещения
  • Целые здания
  • Объекты инфраструктуры городов и поселков

Недостатки механизированной штукатурки

Из явных минусов данного способа обработки стен, полов и потолков – это оборудование для ее нанесения.

Во-первых, если штукатурная станция электрическая, то ее придется поднимать на этаж. Если в вашем доме узкий лифт или его нет вообще – задача станет весьма непростой.

Во-вторых самые распространенные электрические станции работают под давлением на мощности 380В. Требуется преобразователь. В обычных квартирах многоэтажки не всегда удобно и рентабельно их использовать. У нашей компании в наличии станции как на 380 В, так и на 220 В.

Для верхних этажей используются агрегаты с двигателем ДВС. Используются длинные шланги, через которые под давлением производится подача раствора. Как правило после работ с такими станциями остается много грязи.

Процесс штукатурных работ

Работы по механизированной штукатурке состоят из 3 этапов.

1-й этап: Выезд инженера на объект

На данном этапе необходимо определить объем работ и ориентировочные отклонения. Это необходимо для определения конечной стоимости проекта и объема необходимого раствора.

Так же на данном этапе определяется оборудование, которое будет применяться для выполнения работы.

От чего зависит выбор оборудования

Выбор штукатурной станции зависит от многих факторов. Основной критерий — это напряжение, которое имеется на объекте. Если это 220В, то применяется машинки типа PFT Ritmo.

В основном применяется штукатурные станции на 380В. У них выше производительность. Это такие станции как Putzmeister MP 25, PFT G4, Maltech M5.

В процессе подготовки к производству работ необходимо подготовить точку подключения холодной воды.

От заказчика также необходимо принципиальное решение по геометрии внутренних углов помещения. Это позволит сэкономить на материале при штукатурке механизированным способом.

Далее подбираем необходимый материал для выполнения всех этапов работ. Процесс носит больше исследовательский характер. Выбираем, какой тип штукатурного раствора нам подходит (гипсовая, цементно-песчаная, полимерная или другая штукатурная смесь), какой консистенции, объем и пр. От чего это зависит?

  • От материала и состояния конструктива здания
  • От функционального назначения помещения. В мокрых зонах, фасадах здания используем смеси на цементной основе. В сухих зонах применяется штукатурка на гипсовом вяжущем. Исключаются и учитываются все факторы (не даст ли раствор усадки, какова будущая финишная отделка, не нужна ли подрезка и т.д.)
  • От финишного покрытия. Под керамическую плитку, керамогранит применяется только штукатурка на цементной основе (цементно-песчаная, цементно-известковая штукатурка).
  • От пожелания заказчика. Заказчик черпает знания из интернета и считает, что его знания на данный момент лучше, чем компании с опытом работы более 15 лет.

2-й этап: Производство работ в домах и квартирах


Этот этап начинается сразу. Поставка материала, мобилизация бригад проходит в один день.

В этот же день мы приступаем к производству работ, готовим поверхность. Очень важно соблюдать технологию нанесения грунтовки на стену и потолки и дать ей высохнуть не менее 6 часов. В первый день расставляются маяки, по уровню которых будут выравниваться поверхности стен. Маяки на стену выставляются по показаниям лазерного уровня.

На следующий день подготавливается оборудование и готовится раствор.

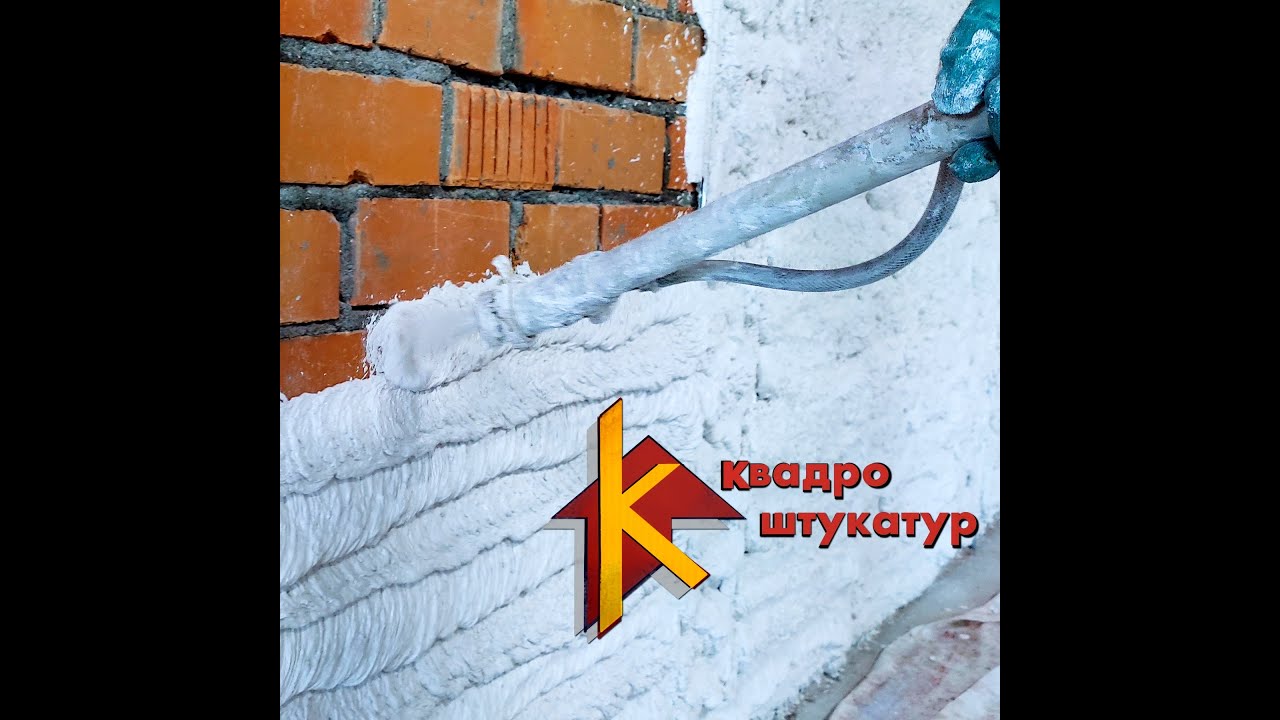

Начинается непосредственное оштукатуривание: наносим раствор на поверхность и вытягиваем по маякам плоскость.





После схватывания смеси демонтируется маячный профиль и производиться заглаживание (глянцевание). Это достаточно трудоемкий процесс работы,требующий определенных навыков и знаний.

После этого поверхность стен готова к проведению чистовой отделки. За нами остается уборка помещения и вывоз оборудования.

3-й этап: Сдача работ

После окончания работ и приемки нашим инженером уведомляется заказчик об окончании работы. Подписывается акт сдачи-приемки работ. С этого дня начинается гарантийный срок на произведенные работы нашей компанией.

Наши бригады в Московской области

Механизированная (машинная) штукатурка стен цена за м2 в Москве

Примеры наших работ по механизированной штукатурке

Механизированная штукатурка при строительстве и ремонте

Компания «Апластер» предлагает услуги по механизированной штукатурке стен. Сработанный коллектив, обширный опыт работы и наличие специализированного профессионального оборудования позволяют предложить вам сбалансированную, конкурентную цену и гарантированное качество выполняемых работ.

Мы осуществляем нанесение как гипсовой, так и цементной штукатурки. При этом оба вида штукатурки имеют свои области применения и преимущества. Гипсовые штукатурки применяются в жилых, общественных, офисных и торговых помещениях. К достоинствам гипсовых штукатурок можно отнести:

  • Лёгкость в работе при нанесении и выравнивании.
  • Подготовка стен с помощью механизированной гипсовой штукатурки позволяет минимизировать время отделочных работ.
  • Гипсовые растворы практически не подвержены усадке, что исключает растрескивание поверхности.
  • Нет надобности нанесения нескольких слоёв штукатурки.
  • Обладая меньшим удельным весом по сравнению с цементной, гипсовая штукатурка оказывает меньшую нагрузку на фундамент здания.
  • За счёт высокой пластичности гипсовой штукатурки увеличивается производительность и скорость выполнения работ.
  • Гипсовая штукатурка отличается большей экологичностью: пористая структура поверхности способствует проникновению паров, что улучшает вентиляцию помещения.
  • По сравнению с цементными штукатурками гипсовые обеспечивают лучшую тепло- и звукоизоляцию.

В помещениях, где неважны описанные выше достоинства гипсовых штукатурок, применяются цементные штукатурки. Прежде всего, это помещения с повышенной влажностью, санузлы, подвалы и т. п.

Подготовка поверхности перед нанесением штукатурки механизированным способом

Оштукатуриванию предшествует этап подготовки основание. Он заключается в очистке поверхности от остатков старой краски, загрязнений, удалении наплывов кладочного раствора и бетона. Пустоты и неровности заполняются штукатурной смесью, шпатлюются. Выступающие металлические элементы срезаются и покрываются антикоррозийным составом. Проводится укрепление и обеспыливание поверхности.

При необходимости поверхность основания обрабатывается грунтовкой в зависимости от типа материала (кирпич, пеноблок, керамическая плитка).

Выявленные при подготовке наиболее слабые места, такие как трещины основания, места сопряжения различных материалов и т. д., армируются специальной фасадной капроновой сеткой.

Откосы и наружные углы стен закрываются защитными штукатурными профилями.

При оштукатуривании цементной штукатуркой слабо впитывающих или, наоборот, очень сильно впитывающих поверхностей проводится их увлажнение. На подсохшую поверхность наносится небольшой слой раствора. После высыхания подготовленное таким образом основание будет хорошо держать слой наносимой механизированой штукатурки.

Разметка и подготовка к работе

Подготовленная к нанесению штукатурки машинным способом поверхность стен размечается. Определяются отклонения по вертикали, горизонтали и выявляются наиболее выступающие места стены. Проверяется соответствие углов помещения требуемым значениям (90° или другое предусмотренное проектом). На наибольшем выступе поверхности стены выставляется стартовый маяк и определяется наименьший слой штукатурки. По стартовому маяку выставляются все остальные маяки.

Штукатурная станция устанавливается внутри обрабатываемого помещения с соблюдением положенных по технологии работы условий размещения, обеспечения доступа к органам управления и обслуживания. При доставке всего необходимого для механизированной штукатурки стен основного и вспомогательного оборудования компания «Апластер» использует собственный брендированный автотранспорт.

Для работы штукатурной станции используется питание от электрической сети напряжением 220 В и бытовые водопроводные коммуникации.

Механическая штукатурка стен

Машинная штукатрука стен проводится в помещении при отсутствии сквозняков.

Штукатурная смесь загружается в приёмный бункер станции, на станцию подаётся вода для раствора и осуществляется автоматическое смешивание.

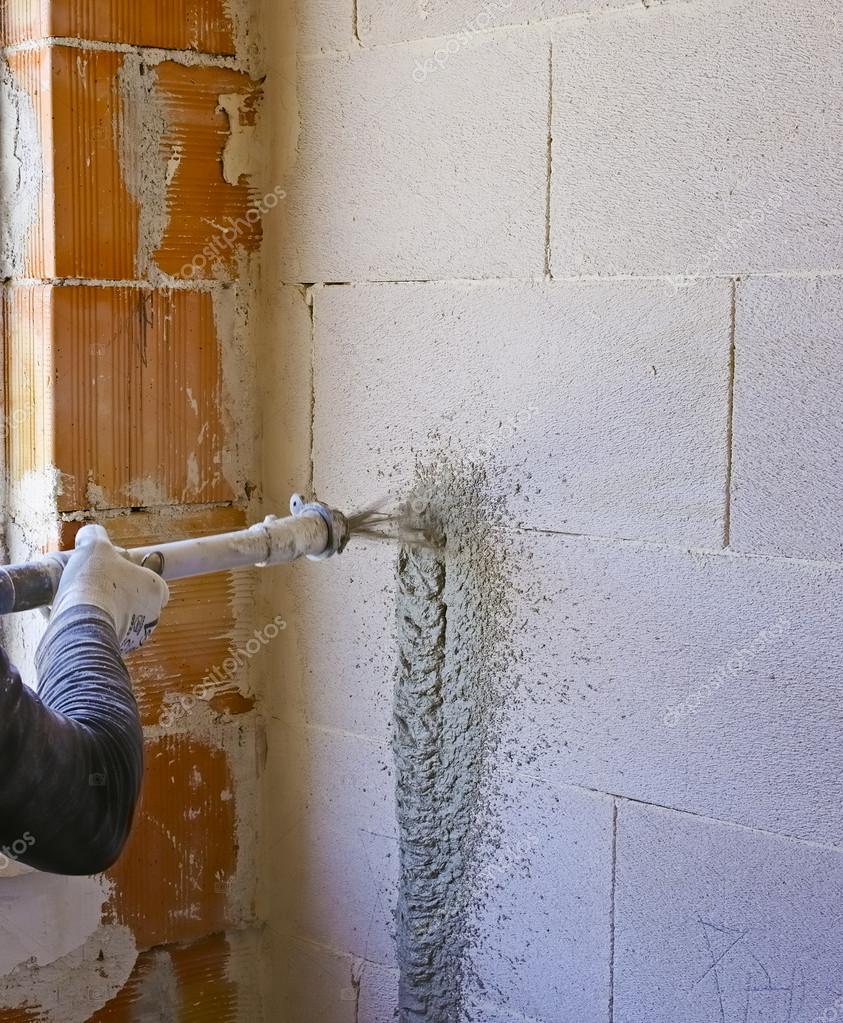

Нанесение штукатурной смеси производится в соответствие с установленной технологией. Прежде чем наносить штукатурку на плоскость стены, раствором заполняются углы и стыки с другими поверхностями. Пистолет удерживается перпендикулярно поверхности нанесения на расстоянии 20 – 30 сантиметров. Каждая следующая наносимая полоса раствора частично перекрывает предыдущую. Нанесение осуществляется в пределах зоны, ограниченной соседними маяками.

Маяки извлекаются из оштукатуренной стены после того, как раствор утратил подвижность.

Выравнивание и затирка поверхности

По завершению механизированного нанесения штукатурки осуществляется выравнивание смеси с помощью правила. Ровность поверхности контролируется с помощью уровня или шаблона. При необходимости проводится повторное нанесение смеси на места, где её не хватает.

Спустя 1,5 – 2 часа после нанесения смеси (в зависимости от её марки) производится «подрезка» раствора. Оптимальное для подрезки время определяется специалистами по консистенции нанесённой смеси. Неправильное определение времени подрезки может привести к повреждению слоя или к невозможности её осуществления.

Затирка поверхности начинается не ранее чем через 2 – 3 часа после нанесения смеси (конкретное время может зависеть от марки смеси, особенностей основания и т. п.). Пропитанная водой поверхность затирается специальной тёркой до появления характерного «молочка». После этого поверхность заглаживается шпателем или гладилкой.

Как правило, мы готовим поверхность под наклейку обоев, но возможна подготовка поверхности и под покраску. Глянцевание производится спустя 4 – 6 часов после нанесения раствора, для чего поверхность вновь смачивается и доводится гладилкой до глянцевого состояния.

Время окончательного высыхания поверхности составляет не менее 7 дней и зависит от слоя нанесённой штукатурки, уровня влажности воздуха в помещении, а также от времени года и погодных условий.

Машинная штукатурка, машинная штукатурка цена, стоимость

Штукатурные работы механизированным способом — это качественно новый уровень строительства и ремонта. Новые строительные технологии входят в нашу жизнь и упрощают строительные работы. Штукатурные работы всегда были трудоемким процессом, требующим от мастера определенных навыков и профессионализма. Новейшие разработки в русле строительных технологий смогли облегчить труд путем создания установок для нанесения штукатурки механическим способом.

Штукатурные станции — это специальные установки, предназначенные для приготовления смеси, нанесения состава на стену. Установки применяют при возведении крупных объектов, где присутствуют значительные площади для выравнивания. Широко используют агрегаты пожарные бригады (для выполнения огнестойкой защиты конструкций). Благодаря установкам, проведение работ сокращается в 5–10 раз по времени, затратам труда. Аппарат позволяет наносить единственный слой штукатурки. При умелом обращении, своевременном выравнивании поверхности шпателем второй слой становится лишним. Бригада штукатуров из четырех человек с помощью механизмов способна выполнить до 250 м2 штукатурки за одну рабочую смену.

Штукатурные станции широко применяются в странах Европы, в России. Сегодня есть возможность купить или взять в аренду установку.

Смеси для штукатурных станций

Для механизированной штукатурки стен разработаны специальные гипсовые смеси. Популярным примером является МР-75. В состав входят добавки, замедляющие твердение. Основным отличием составов является преобладание гипсового вяжущего. Гипс считается пластичным материалом, обладает высокой адгезией с каменными стенами, низкой теплопроводностью, высоким показателем шумоизоляции. Гипсовый материал гораздо легче выровнять большим шпателем, правилом.

Технология производства работ

В ёмкость штукатурной станции по рецепту на этикетке добавляется необходимое количество воды. Засыпается сухая смесь. Установка автоматически перемешивает компоненты. Готовая смесь под давлением подается в шланг. Штукатур подводит шланг к стене и рядами наносит смесь. Затем берёт шпатель, производит окончательное выравнивание. Для повышения производительности штукатуры работают в паре, где первый рабочий управляет машиной, а второй выравнивает поверхность до идеального состояния.

Дальше необходимо ошкурить сухую стену. Поверхности сразу пригодны к оклейке обоями. Для получения глянцевой поверхности рекомендуется выполнить шпатлевку. В таких случаях широко применяются шпаклевочные машины либо используются универсальные устройства.

Преимущества использования:

  • повышение производительности штукатуров, маляров;
  • гипсовые штукатурные порошки экономически выгодны;
  • сокращение человеко-часов;
  • автоматическое приготовление состава исключает ошибки в технологии;
  • штукатурка механизированным способом обеспечивает равномерно гладкую поверхность;
  • прочность штукатурного слоя одинакова на любом участке;
  • шпаклевка не нужна;
  • машина мобильна, имеет компактные габариты;
  • стоимость аренды, покупки станции доступна любой строительной бригаде.

Сократите сроки строительства с помощью современных технологий!

Что лучше — машинная штукатурка или ручная? Подробное описание преимуществ различных методов нанесения штукатарки.

Современные технологии проникают сегодня не только в сферу компьютеров и телевидения, но и в строительства. К примеру, уже сегодня можно наносить штукатурку на стены при помощи специального устройства.

Далеко не все уверены в том, что качества автоматически нанесённой штукатурки будет настолько же высоким, как и при выполнении всего процесса вручную. Заказать нанесение штукатурки Вы сможете на http://stukatur.com.ua/contacts/. Услуги квалифицированных мастеров по доступной цене.

Преимущество нанесения штукатурки при помощи специального устройства

Прежде всего, необходимо отметить, что главным отличием штукатурок для нанесения вышеозначенными методами считается консистенция. Для автоматического нанесения штукатурок необходимо добавлять в смесь специальный ингредиент, который позволяет обеспечить безопасность оборудования (штукатурка не прилипает к самому аппарату).

Ниже перечислены наиболее заметные преимущества автоматического метода:

  • быстрота;
  • простота нанесения;
  • нет необходимости в высокой квалификации.

При помощи штукатурной станции происходит только нанесение штукатурки на стену. Далее мастер всё равно вручную выравнивает слой. Но, поскольку-постольку именно нанесение занимает основное время, станция действительно делает жизнь штукатура легче.

Цена на автоматическое нанесение штукатурки

Естественно, она будет выше, чем у традиционного метода. Дело в том, что в стоимость так же будут включены и расходы по амортизации оборудования. Современные фирмы, которые предоставляют услуги по ремонту помещений, в большинстве случаев не покупают оборудование, а берут его в лизинг.

Автоматическое нанесение штукатурки может быть использовано не только внутри помещения, но и для фасадов зданий.

Специалисты настоятельно рекомендуют использовать штукатурные смеси на гипсовой основе. Не стоит забывать о том, что сегодня рынок строительных материалов предлагает огромное количество декоративных покрытий.

Как правило, использование штукатурных станций происходит лишь на тех объектах, которые отличаются большой площадью или сложны в плане поверхности (много ниш, карнизов и т.д.).

При качественной работе высококвалифицированный мастер-штукатур за смену может выполнить только 5-7 кв. метров. В то время, как специалист вместе с штукатурной станцией за это же время обработает 45-50 кв. метров поверхности.

Смотрите также:

  • Узнайте о том, что такое УЗО и для чего оно необходимо. Статья подробно расписывает, для чего необходимо подобное оборудование даже в среднестатистической квартире.

Михаил Беляев даст мастер-класс в отношении ручного метода нанесения штукатурки на стены:

Источник №1: http://stukatur. com.ua/contacts/

Tweet

Механизированная штукатурка: плюсы и минусы, нанесение, цена | 5domov.ru

Одним из самых популярных способов выравнивания стен является штукатурка. Отличается эта процедура трудоемкостью, особенно когда речь идет о больших площадях. Чтобы облегчить ее проведение, были изобретены специальные механизмы.

Оглавление:

Что такое механизированная штукатурка стен

Механизированной штукатуркой называют инновационный метод отделки стен. Реализуется эта процедура при помощи специальной штукатурной станции, которая наносит раствор на основание автоматическим способом. Несмотря на свою новизну, этот метод получил быстрое распространение в сфере строительства. Он позволяет не только убыстрить процедуру отделки, но сделать ее дешевле и качественнее.

Нанесение штукатурки механизированным способом

Важно понимать, что функция большинства штукатурных станций сводится только к нанесению смеси на стены. Подготовка основания, процедура выравнивания, обработка грунтовкой и затирка осуществляется традиционным ручным способом. Хотя самые последние разработки аппаратов и способны обеспечить реализацию всего комплекса штукатурных работ, но цены на них пока заоблачные. Кроме выравнивания стен, с помощью автоматической станции можно заливать бетонные полы и небольшие фундаменты.

Плюсы механизированной штукатурки стен

К несомненным достоинствам механизированной штукатурки можно отнести:

  • Высокая производительность. Даже самые примитивные станции подают раствор со скоростью от 1,2 м³/час. При пересчете на одну дневную смену получается 20-40 м² стены. По сравнению с ручным способом выигрыш по времени достигает четырех и более раз. Если все сделать правильно, то даже черновое основание будет более ровным, что существенно экономит время на дальнейшее разравнивание.
  • Отсутствие загрязнений окружающего пространства. Это дает возможность использовать механизированную штукатурку для реализации ремонтных мероприятий в школах, детских садах, офисах и прочих помещениях, где работают или учатся люди. Объясняется это тем, что работают станции на экологически чистых растворах, не содержащих вредных токсичных добавок.
  • Высокий уровень качества. Благодаря машинному способу достигается не просто быстрое, но и качественное нанесение. Слой укладывается очень ровно, и сразу на большую площадь. Добиться подобной монолитности невозможно при ручной отделке. Кроме того, по ходу работы раствор внутри механизма постоянно перемешивается, что позволяет избегать его усадки. Как результат, подаваемая наружу смесь имеет стабильную консистенцию.
  • Экономический эффект. Благодаря насыщению воздухом раствора, внутри станции достигается равномерность укладки. Таким образом исключается перерасход материала. Чтобы нанести один слой машинным путем, достаточно 13 кг смеси (хотя та же площадь при ручной штукатурке «потянет» 16 кг). Объясняется это тем, что приготовленный в машине раствор отличается большей объемностью. Кроме того, из-за высокого качества полученного основания для его шпаклевки достаточно одного слоя (вместо двух при ручном нанесении). Это также удешевляет общую стоимость строительных работ.
  • Сокращение числа рабочих. Средние объемы способны осилить два человека. Для отделки такой же площади традиционным методом потребуется целая бригада.
  • Дешевизна. Производителями выпускаются специальные штукатурные смеси для механического нанесения. Применение растворов для ручных работ допускаются, но они обойдутся в несколько раз дороже.
  • Отличная сцепка с черновым основанием. Прибор выбрасывает мелкозернистую штукатурную смесь под определенным напором, что способствует ее быстрому приклеиванию на стену. Кроме того, хорошую адгезию обеспечивают специальные модификаторы: не налипая на узлы механизма, они хорошо пристают к стене. Полученная отделка характеризуется прочностью и ровностью: как правило, на ее поверхности практически не появляются трещины или солевые разводы.

Как показал практический опыт, ручная штукатурка на порядок уступает механической по качеству и долговечности. Ручной способ предусматривает укладку раствора небольшими порциями на площадь до 3 м² за один раз. Пока будет сделан следующий замес (на это уходит 40-60 минут), отделанный до этого участок успевает схватиться.

В итоге ручная штукатурка более напоминает складывание пазлов из отдельных кусков с разной степенью влажности. От этого страдает качество монолитности штукатурного покрова. Как правило, именно стыки этих пазлов впоследствии имеют склонность к растрескиванию. Машинное нанесение позволяет достичь того, что вся отделанная площадь имеет примерно одинаковую влажность и высыхает более равномерно.

Минусы механизированной штукатурки

Минусов у механизированной штукатурки меньше, однако и они присутствуют:

  • Дороговизна оборудования. По мнению специалистов, экономический эффект с учетом себестоимости станции наступает только при отделке поверхностей площадью более 900 м². Подобные объемы характерны для профессиональной деятельности. Если речь идет о выравнивании стен в квартире, выгоднее будет сделать это ручным способом или взять штукатурную станцию в аренду.
  • Нужда в оснащении рабочего места надежной электропроводкой и централизованным водоснабжением. Если работа проводится в квартире, рекомендуется использовать для подключения прибора отдельный кабель, напрямую коммутирующийся со щитком. Для бесперебойной подачи воды применяется специальный шланг.
  • Наличие шума во время работы. Станция оснащена электрическим (реже – бензиновым) двигателем, издающим при работе достаточно громкий гул. Понятное дело, что при использовании оборудования в жилом доме соседи не будут в восторге.
  • Необходимость ухода за машиной. Нужно следить, чтобы штукатурная смесь не находилась внутри подающего шланга более 15 минут, иначе она застынет. По окончанию работы шланг и резервуар необходимо тщательно промыть от остатков раствора.
  • Длительность высыхания. Как известно, на высыхание поверхности, оштукатуренной вручную, уходит примерно неделя. В случае механизированной укладки этот срок приходится продлить до месяца, при прочих равных условиях. Это объясняется присутствием в составе смеси специфических ингредиентов. Получается так, что сэкономив на скорости нанесения, приходится удлинять паузу на высыхание. Это еще раз доказывается целесообразность применения механизированной штукатурки исключительно для отделки больших площадей.

Механизированное нанесение штукатурки

Если внимательный анализ показал целесообразность использования механической штукатурки, следует приобрести или взять в аренду специальный агрегат. В его конструкцию входит блок управления, миксер, компрессор, приемный бункер и подающий механизм. Из-за громоздкости прибора для его установки желательно выбрать просторное место.

Для нанесения штукатурки механизированным способом необходимо специальное оборудование

Сухая смесь засыпается в отделение бункера, где делится на небольшие порции: оттуда они попадают в миксер. После подачи воды происходит замешивание раствора: благодаря возможности программирования консистенция штукатурки получается идеальной. Готовая смесь попадает в систему подачи, а оттуда посредством подающего шланга – на выравниваемое основание.

Этапы работы:

  1. Подготовка стены. Качество этой процедуры напрямую влияет на общее качество выравнивания. Основание необходимо полностью очистить от всей старой отделки. Это же касается всех выступающих деталей (особые помехи создают механические крепежи). С подготовленной стены пневматическим устройством удаляют всю пыль.
  2. Грунтование. Для этого подойдет акриловая пропитка. Все обнаруженные трещины и слабые места укрепляют армирующей сеткой.
  3. Проверка вертикальности стены, с маркировкой мест максимального уклона. Это же касается углов и горизонтальных направлений.
  4. Монтаж маячных планок по внешним углам.
  5. Настройка станции оборудования. Это дает возможность выставить требуемый уровень консистенции раствора.

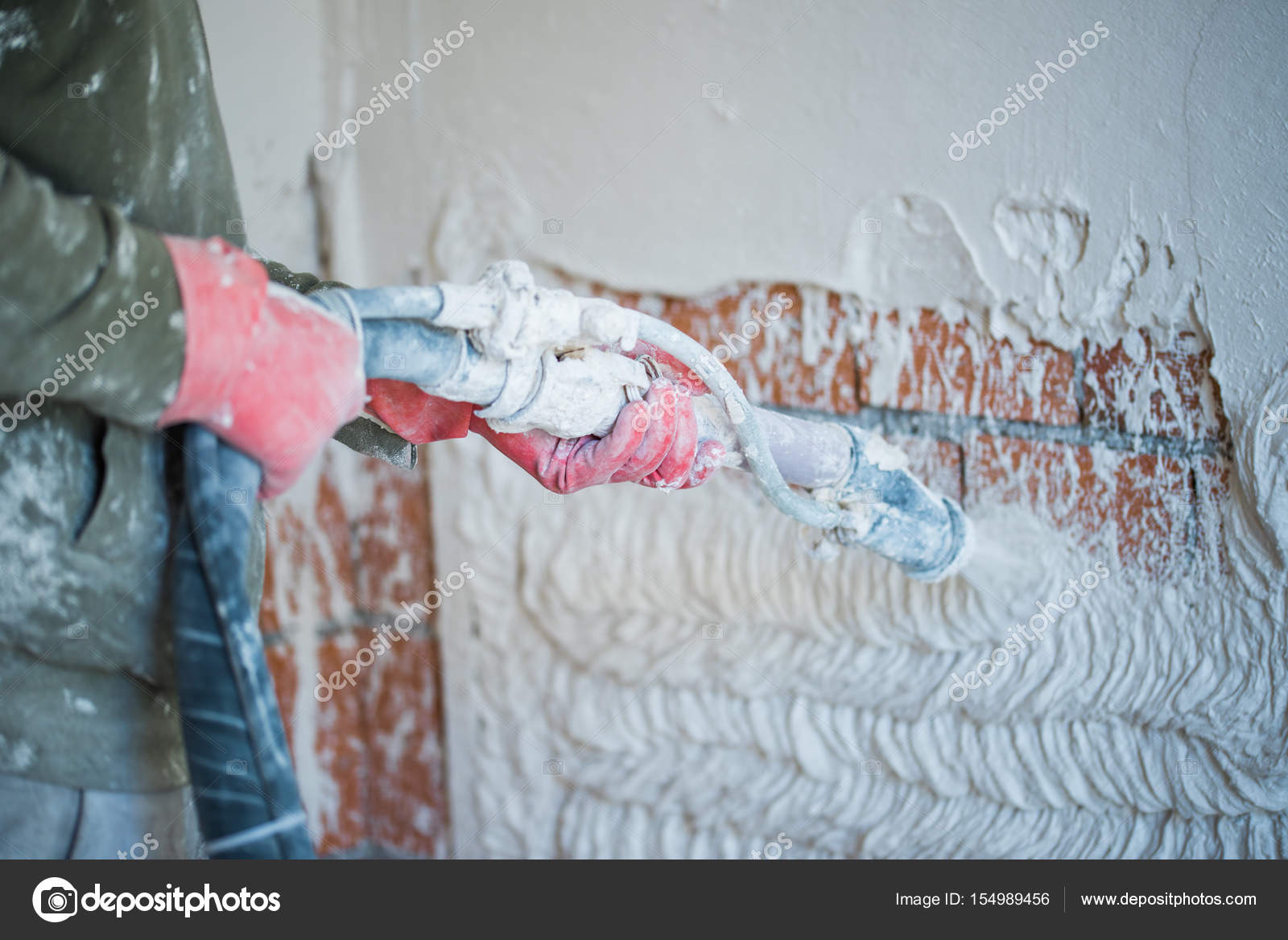

  6. Нанесение штукатурки. Оптимальная дистанция до стены – 20-30 см, под углом 90 градусов. Нужно добиваться равномерного заполнения основной площади, а также стыковых и угловых участков. Толщина укладки – 3-20 мм (ее регулируют скоростью перемещения шланга).
  7. Не дожидаясь застывания уложенной штукатурки, ее необходимо разравнивать правилом. Для этого понадобится еще один работник.
  8. Схваченную смесь (на это уходит 15-20 минут) подрезают трапецеидальным правилом.
  9. Затирка. Она позволяет сообщить оштукатуренной стене идеальное состояние. Затирать поверхность разрешается не ранее, чем через час после окончания выравнивания. Для растирания используется специальное губчатое приспособление (терка). В случае выступания «молочка» обработка продолжается с помощью широкого шпателя. Процесс повторяют несколько раз.

Посмотрите также полезное видео по механизированному нанесению штукатурки:

Штукатурные машины

Производители предоставляют потребителю большой выбор механизированного оборудования для  строительных работ. И машины для штукатурки – не исключение. Они просты в управлении, стоит лишь внимательно изучить инструкцию. Габаритные размеры оличаются в зависимости от модели штукатурной машины.

Все эти агрегаты работают от электричества и требуют наличия водоснабжения. В случае отсутствия последнего можно воспользоваться насосом, который часто входит в комплект. Насосы в свою очередь бывают диафрагменные, поршневые и винтовые. Автоматическая штукатурная машина оснащена специальным бункером для сухой штукатурной смеси, оттуда она подается в баллон, где смешивается с водой и сразу же подается в систему подачи.

Импортные штукатурные машины очень дорогостоящие, но можно взять их в прокат на время ремонта. Они отличаются высокими эксплуатационными характеристиками.

Например, торговая марка Кнауф представляет автоматические машины для штукатурки высокого класса: они обладают отличными характеристиками, отличаются компактностью и универсальностью. Такое оборудование служит не только для нанесения штукатурки, но и для окрашивания поверхностей.

Так, универсальная модель PFT G4 применяется для штукатурки, заливки пола, подачи составов на основе клея. Новое поколение ШМ PFT G5 — более усовершенствованная модель, отличается компактностью и дополнительными функциями. Немецкая штукатурная машина DUO-MIX Plus поможет не только оштукатурить стены, но и выровняет пол с помощью специального раствора.

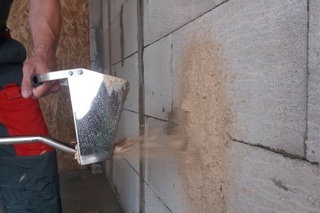

Пневматический пистолет

Среди автоматических машин для штукатурки существуют разные виды агрегатов, отличающихся друг от друга принципом работы. Мы остановимся на пневматическом пистолете. Функцию разбрызгивателя выполняет ствол-форсунка, на которую устанавливаются разные насадки. Такой агрегат оборудован металлической или пластиковой емкостью для раствора объемом около 5 литров. Спусковой крючок контролирует подачу штукатурной смеси.

Как выглядит автоматическая штукатурная станция

Через шланг осуществляется  подача сжатого воздуха и происходит разбрызгивание раствора. Разные насадки в комплекте позволяют разбрызгивать штукатурку с разной интенсивностью и консистенцией. Эта отличительная особенность дает возможность применять такую машину, как для черновой, так и финишной обработки поверхности.

Делаем свой агрегат из огнетушителя

Если купить автоматическую машину не представляется возможным, а арендовать тоже проблематично, то можно своими руками сделать такой аппарат. Мощность, конечно, у нее будет меньше, но основные функции машины для штукатурки она выполнит.

Поможет нам обычный огнетушитель объемом около 4-х литров, ведь он оснащен всеми необходимыми для работы деталями: клапаном для выхода раствора и баллоном. Сначала отрезаем днище, баллон послужит емкостью для раствора. Такой самодельный агрегат будет работать по принципу краскопульта. Также для работы нам понадобится компрессор, который будет подавать воздух. Для этого нужно сделать отверстие в баллоне и вмонтировать туда металлическую трубку с форсункой. Штукатурная машина своими руками на видео в конце статьи.

Мощная автоматическая штукатурная машина для строительной индустрии

Получите в свои руки самую мощную и обновленную автоматическую штукатурную машину на Alibaba.com по уникальным ценам и предложениям в вашем распоряжении. Автоматическая штукатурная машина важна для строительства и строительной индустрии, поскольку она выполняет ряд различных задач, а машины, которые вы получаете на стройплощадке, являются одними из лучших в отрасли. Эти автоматические штукатурные машины не только мощные, но и очень стабильные, чтобы обеспечивать выдающиеся характеристики в течение долгого времени.

Автоматическая штукатурная машина , которую вы можете выбрать здесь, чрезвычайно настойчиво поддерживает высочайшую производительность и не снижает производственные мощности. Эта автоматическая штукатурная машина доступна в ручном, полуавтоматическом и автоматическом вариантах, и вы можете выбрать их в зависимости от ваших конкретных требований. Независимо от того, ищете ли вы насос, штукатурку или любые другие строительные работы, здесь для покупки доступны все типы автоматической штукатурной машины .

Автоматическая штукатурная машина на Alibaba.com может использоваться в различных жилых, промышленных или строительных целях и поставляется с жесткими, оптимальными по качеству запасными частями и компонентами, оснащенными мощным и надежным двигателем. Эта автоматическая штукатурная машина доступна в различных вариантах нагрузки с очень высокой мощностью копания. Вы можете выбрать одну из множества уникальных моделей автоматических штукатурных машин , все из которых имеют гарантии для большего удовлетворения.

Просмотрите широкий спектр автоматических штукатурных машин , доступных на Alibaba.com, и выберите продукт, который наилучшим образом соответствует вашим требованиям, а также соответствует вашему бюджету. Эти продукты имеют сертификаты CE и ISO, а также доступны в индивидуальной упаковке.

Автоматическая штукатурная машина

Настоящая работа посвящена проектированию и разработке прототипа для автоматизации штукатурных работ в строительной отрасли. Строительство зданий — одно из самых незнакомых направлений НИОКР в сообществе робототехники и автоматизации.Машины способны обеспечивать более высокую производительность с точностью, точностью и качеством в течение более длительного периода времени, чем квалифицированная рабочая сила. Они не утомляются и могут работать в опасных условиях, которые могут быть опасными для человека. Штукатурные работы, которые являются неотъемлемой частью любого строительства, — это тот вид деятельности, где использование машин может дать лучшие результаты. Именно в связи с этим мы предлагаем свою работу — «Автомат для штукатурки стен».

Предлагаемая работа нашего прототипа включает распыление раствора с использованием комбинации сужающегося канала и компрессора и достижение необходимой отделки с помощью выравнивающей пластины.Вся система автоматизирована с помощью двигателей постоянного тока, реечной передачи и микроконтроллеров. Система работает следующим образом: Раствор наносится на стену через центр выравнивающей пластины. Раствор течет через канал к сходящемуся каналу. Когда он достигает сходящегося канала, сжатый воздух под высоким давлением подается от переносного компрессора. Это заставляет раствор распыляться на стену, если он прилипает из-за высокого давления. Операции окончательной отделки и разглаживания выполняются с помощью вращающейся круглой пластины (разглаживающей пластины).Скорость потока материала через распылительное устройство можно контролировать, регулируя давление компрессора, и, следовательно, можно легко контролировать толщину раствора, наносимого на стену. Это приводит к меньшим потерям материала и большей экономии.

Вышеупомянутый прототип может быть улучшен путем включения следующих дополнений:
1. С некоторыми небольшими дополнениями, такими как несколько дополнительных датчиков и дополнительных приводов, система может быть расширена за счет включения потолков, а также закругленных краев.
2. Включение шламового насоса в систему может расширить область ее применения. Раствор можно перекачивать в форсунку, тем самым уменьшая зависимость от компрессора, а также устраняя желоб, который должен быть установлен на раме.
3. Дальнейшие исследования могут быть выполнены в отношении конструкции сглаживающей пластины.
4. С помощью нескольких дополнительных приспособлений систему можно изменить, добавив в нее возможности робота для окраски распылением. Таким образом, окраску можно проводить так же, как и нанесение раствора.Такая гибкость машины даст ей уверенное преимущество перед конкурентами на рынке.
5. Источник питания также может быть модифицирован для включения источников постоянного и переменного тока.
6. С дальнейшим добавлением вспомогательных инструментов и методов можно изучить распределение потока и количество раствора на стене и, соответственно, внести улучшения.

(PDF) ПРОЕКТИРОВАНИЕ АВТОМАТИЧЕСКОЙ МАШИНЫ ДЛЯ ШТУКАТУРКИ

ISSN: 2277-9655

[Аскар * и др., 6 (3): март, 2017] Импакт-фактор: 4.116

Значение IC ™: 3,00 КОД: IJESS7

http://www.ijesrt.com © Международный журнал инженерных наук и исследовательских технологий

[545]

Рис. 2 Техника шпателя

Arunkumar Biradar, et al [ 3] Продемонстрировал мастерскую технику. Правильная техника нанесения слоя очень важна, так как

использует только шпатель, чтобы привыкнуть к нанесению верхнего слоя. Достижение хорошего качества отделки заключается в том, что

группирует компактное давление и правильный угол затирки.Таким образом, переднее расположение шпателя — это абсолютное расстояние

от стены. Полученным ударом штукатурка просто намазывается шпателем по поверхности стены

.

Рис. 2 описывает технику работы шпателем в технике раннего покрытия. Правильный метод нанесения слоев имеет жизненно важное значение, поскольку

используется исключительно для шпателя, который использовался для окончательной отделки нижнего слоя. Достижение хорошего воспитания заключается в сочетании компактного давления

и правильного угла затирки (насколько переднее положение от стены).Наслоение

техника для нанесения штукатурки инициируется шпателем с отягощением штукатурки, переднее положение шпателя

нужно перемещать шаг за шагом, пристраиваясь к стене. С нанесенным ударом шпателя наносить штукатурку только после нанесения.

Штукатурки на шпатель не будет и она будет довольно ровной, передние части примерно десять-пятнадцать миллиметров.

оторваны от стены.

Требования к штукатурке

Махеша П.K и др. [2] Заявлено, что кирпичная конструкция должна быть разработана надлежащим образом, с условиями производителя

и предлагаемой процедурой установки. Все предварительные требования должны быть выполнены, в противном случае

, не позволяя условию полностью отвердеть, может привести к чрезмерному сжатию и растрескиванию направляющих линий после оштукатуривания стен

. Допускается отклонение 3 мм в совмещении поверхности на радиусе 1200 мм.

Необходимо изготовить компоненты

Арункумар Бирадар и др. [3] Показывает, что конструкции машины изготавливаются с использованием необходимых компонентов

, таких как стальная рама, листовой металл, металлические стержни, ходовой винт, двигатели переменного / постоянного тока, колеса гайка и болты все эти

могут быть хорошо собраны в соответствии с требованиями.

Али Аль-Хамад и др. [1] объяснили, что компоненты, которые должны быть изготовлены для машины, включают потолок, стальную трубу

, верхнее регулируемое касание, конвейерную ленту, штукатурную плиту, резистивную плиту, опорную планку, нижнюю регулируемую сенсорный,

гидравлическое основание, гидравлическая рукоятка, гидравлическая педаль, масляное окно, ведущий вал, ролики, приводной вал, шестерни, шкивы и т. д.

Приводная техника или компоненты управления

Махеша П.К. и др. [2] Заявлено, что микроконтроллер является семейством использовать искровой вызов на кристалле для хранения программ, как

, в отличие от одноразового программируемого ПЗУ, EPROM или EEPROM, используемых другими микроконтроллерами в то время.С

, RISC-процессором с однократным циклом и загруженным набором атрибутов, структурная конструкция обеспечивает быстрое выполнение кода

в сочетании с минимально возможным энергопотреблением.

G. Pritschow и др. [4] Показывает, что из-за небольшой рабочей области контроллер для мобильности робота должен иметь точность

, которая может быть микроконтроллером. Таким образом, передвижной подиум должен иметь возможность подниматься и спускаться по лестнице

. Компактные размеры позволят роботу проходить через дверные проемы и работать в небольших помещениях.Недорогая компьютерная система

будет использоваться для управления движением, обработки сигналов датчиков и интерфейса человек-машина

.

Механическая концепция

Ариважаган Б. [5] объяснил механическую конструкцию штукатурной машины, которая состоит из мотопомпы

для проталкивания цементной смеси, воронки для загрузки цементной смеси, гибкой трубы для подачи цементной смеси к бункер, горизонтальная направляющая

для перемещения штукатурного агрегата по горизонтали, горизонтальная верхняя часть для захвата вертикальной направляющей штанги и

перемещаться рядом с горизонтальным направлением, вертикальная направляющая для перемещения бункера вертикально, вертикальная головка для захвата бункера

и двигаться рядом вертикально, вход цементной смеси в бункер, бункер для временного удержания цементной смеси, прорезь для цилиндра

для выгрузки цемента в соответствии с давлением насоса, находящегося в бункере, металлический лист

Проектирование и изготовление машины для штукатурки стен

Шриранга Бхат , Нищит Х. , Akshay Kumar U. R. , Ramith Raj , Naveen M. V., Jishnumohan Damodaran Nair

Кафедра машиностроения, Инженерный колледж Св. Иосифа, Мангалуру, Индия

Для корреспонденции: Шриранга Бхат, факультет машиностроения, инженерный колледж Св. Иосифа, Мангалуру, Индия.

Эл. Почта:

Авторские права © 2017 Научно-академическое издательство.Все права защищены.

Эта работа находится под лицензией Creative Commons Attribution International License (CC BY).
http://creativecommons.org/licenses/by/4.0/

Аннотация

Строительная отрасль имеет длительный срок окупаемости (TAT) из-за человеческой рабочей среды. Кроме того, нехватка квалифицированной рабочей силы, увеличение затрат на рабочую силу и технический прогресс вынуждают к быстрым изменениям в строительстве зданий, которые в основном состоят из коммерческой инфраструктуры и жилых домов, где необходимы штукатурные работы. Внедрение новой автоматической штукатурной машины может помочь снизить TAT в строительной сфере. В данной работе разработана модель машины для штукатурки стен. Предлагаемая машина состоит из электродвигателя переменного тока, коробки передач, канатного механизма, шкива, бункера-лотка, направляющих и т. Д.Модель была изготовлена ​​с учетом обычной кирпичной стены и дополнительно проверена путем тестирования в среде реального времени.

Ключевые слова: Штукатурная машина, Строительная промышленность, Время ремонта

Цитируйте эту статью: Shreeranga Bhat, Nishchith H. , Акшай Кумар У. Р., Рамит Радж, Навин М. В., Джишнумохан Дамодаран Наир, Проектирование и изготовление машины для штукатурки стен, Журнал машиностроения и автоматизации , том. 7 № 5, 2017, с. 159-163. DOI: 10.5923 / j.jmea.20170705.07.

1. Введение

1.1. Общие
Сегодняшняя строительная революция заставила подрядчиков оборудовать свои конструкции таким образом, чтобы обеспечить максимальную производительность при минимальных строительных затратах.Для достижения максимальной производительности необходимо оптимизировать такие параметры, как точность, прецизионность, качество и время цикла. Это возможно либо при наличии квалифицированного персонала, либо путем автоматизации системы [1].
В связи с постоянным увеличением спроса на строительство подрядчики вынуждены увеличивать объемы строительства, а также повышать качество строительства, чтобы оставаться на конкурентном рынке. Строительная промышленность в большинстве стран составляет 10–20% ВНП [2], что делает ее крупнейшим сектором занятости. Он по-прежнему зависит от рабочей силы, и большая часть работы повторяется. Рост любой страны зависит от строительной отрасли; следовательно, он имеет первостепенное экономическое значение для многих промышленных секторов. Жесткая конкуренция, нехватка квалифицированной рабочей силы и технический прогресс вызывают быстрые изменения в строительной отрасли, способствуя ее автоматизации.
Строительство зданий, квартир, комплексов, магазинов и домов — это основные потребности человека.На этом участке строительства необходима штукатурка для отделки стены. Штукатурные работы или штукатурные работы относятся к строительству или украшению, выполненным с помощью штукатурки [3], например, слой штукатурки на внутренней стене или штукатурные декоративные молдинги на потолке или стенах. Инструменты и материалы для этого включают мастерки, терки, молотки, стяжки, ястреб, царапающие инструменты, универсальные ножи, планки, гвозди для реек, известь, песок, штукатурку Paris, различные цементы и различные ингредиенты для образования красок.
1.2. Цель
Автоматизация — одна из многочисленных и развивающихся дисциплин среди всех технологий. Наша цель — нанести штукатурку на стены механическим способом. Эта концепция направлена ​​на сокращение объема работы обученного рабочего. Возможна легкая, дешевая и легкая конструкция данной машины. Этот инновационный метод идет в ногу с постоянно меняющимся миром автоматизации зданий.
• Используется для сокращения человеческого труда, особенно работы штукатуров.
• Это машина, а не ручная работа в области строительных штукатурок.
• Очень легко и просто работать.
• Недорого по сравнению с традиционным методом.
• Простая конструкция, легкий вес, небольшие габариты и простота эксплуатации.
• Экономия более 20% сырья (цемент и песок).

2. Обзор литературы

В целом рост страны в основном зависит от инфраструктуры, сельского хозяйства и промышленности.Следовательно, строительный сектор имеет первостепенное экономическое значение для многих стран. В большинстве стран 10–20% ВНП приходится на строительство [2], что делает его одним из крупнейших секторов занятости в экономике. Штукатурка — это строительные или отделочные работы, выполняемые штукатуркой или цементным раствором над стенами [3]. Если штукатурка не затвердеет полностью, это может привести к чрезмерной усадке и растрескиванию после оштукатуривания стен [4]. Различают следующие типы отделки поверхности:
a) Гладкая отделка, которую можно получить с помощью деревянной терки, а не стального шпателя;
b) Черновая отделка предназначена для сельских или прибрежных районов, ее разбрызгивают на поверхность в виде влажной смеси и оставляют шероховатой.Максимальный размер песка и щебня или гравия может варьироваться от 12,5 мм до 6,3 мм;
c) Отделка Pebbledash — самая долговечная из всех видов отделки и, как правило, не имеет эффектов. Он придает шероховатую текстуру стенам и получается с помощью мелкой гальки или щебня толщиной от 12,5 мм до 6,3 мм, которые наносятся на свежий слой и оставляются незащищенными; и
d) Текстурированная отделка различного дизайна в настоящее время становится очень популярной и может быть получена различными способами. Особые эффекты можно получить, соскребая поверхность штукатурки ножовкой с прямой кромкой или краем стального шпателя. Помимо этого, также доступны коммерческие машины для штукатурки стен [5].
Но эти машины не имеют возможности самовыравнивания, что необходимо для ровной и гладкой штукатурки стены. Кроме того, эти типы штукатурных машин используются для оштукатуривания всей стены и не могут быть использованы для повторной штукатурки участков и поврежденных оштукатуренных стен.
1. Проектирование и изготовление автоматической машины для штукатурки стен
Имя автора: Махеша П.К. и Шри Раджендра
Название журнала: IOSR Journal of Mechanical and Technology
Результат: Эта работа включает нанесение раствора на стену и дополнительное давление раствора с созданием уровня поверхности. Модель разработана и успешно протестирована. Благодаря такому развитию были сокращены два основных недостатка строительной отрасли, а именно нехватка рабочей силы и качество строительства с меньшими потерями. В ходе испытаний было отмечено, что машина была более производительной по сравнению с рабочей силой в отношении выполнения работы, и, кроме того, достигнутый стандарт был достойным восхищения.
2. Автоматическая штукатурная машина
Имя автора: Ариважаган Б.
Название журнала: Международный журнал расширенного анализа в области физики, связи и приборостроения и разработки.
Результат: Машина для рендеринга с машинным управлением является эксклюзивной, и, возможно, одна машина рендеринга с разумным управлением от машины идеально подходит для строительного бизнеса.Машина для штукатурки с приводом от машины работает с типичным цементным раствором, который доводит его до гладкого, плоского конца с переменной и регулируемой толщиной для любого применения. Это делает рендеринг проще, быстрее и проще по сравнению с ручным приложением. Эта концепция также может быть расширена за счет сопряжения жидкокристаллического дисплея и компьютерной клавиатуры для создания метода без внешнего источника питания. Эта точка и машина для экономии денег идет в ногу с постоянно динамичным миром автоматизации зданий.
3.Автоматизация и робототехника в строительстве: возможности и проблемы
Имя автора: S.M.S. Elattar
Название журнала: Журнал Эмирейтс по инженерному анализу
Результат: Роботы, все больше участвующие в строительных операциях, заботятся о чрезвычайно правильных действиях и снижают рискованные риски, улучшая управление и безопасность. Конструкции с механическим приводом часто включают: проектирование, проектирование и обслуживание существующих и планируемых конструкций.Несколько аналитических работ рекомендуют чрезвычайно автономную роботизированную систему для эффективности разработки. «Смысл и действие» может стать реальностью с разработкой множества передовых роботизированных систем для строительных приложений. Следует приложить усилия, чтобы убедить профессионалов в области управления зданиями интегрировать ИИ и автоматизацию зданий, чтобы повысить уровень обслуживания современных интеллектуальных зданий. Все новые концепции автоматизации или роботизации пустыря должны создаваться сочетанием последних разработок, новых форм и новых материалов, отвечающих требованиям строительства в самом мегаполисе.Тем не менее, многие проблемы строительной инженерии нельзя полностью решить с помощью усовершенствований и вычислений. Благодаря разведывательной деятельности, напоминающей обобщение, анализ и принятие решений для нескольких целей, часто существует более глубокое понимание обратной стороны разработки.

3. Конструкция деталей машин

3.1. Нагрузки на бункер
Ширина штукатурки = 2 фута = 0,6096 м
Высота штукатурки = 6 футов = 1.8288 м
Толщина штукатурки = 1 см = 0,01 м
Пропорции смешивания раствора:
1: 4 (обычно)
Плотность влажного раствора,
Объем штукатурки,
Мы знаем, что,
Расчетная мощность = Номинальная мощность × Коэффициент обслуживания ( K S) [6]
Коэффициент обслуживания ( K S) является произведением различных факторов, и
Значения этих коэффициентов равны принимается следующим образом: [Таблицы 14. 3 (B) и 14,35]
Коэффициент нагрузки для переменной нагрузки с тяжелым ударом = 1,9
Коэффициент смазки для капельной смазки = 1
Коэффициент мощности для 16 часов в день = 1,5
Из таблицы, цепь 08B выбранный номер, [14.39 (a)]
Мы знаем, что диаметр делительной окружности меньшей звездочки или шестерни,
(1)
Общий вес бункера с цементной смесью = 25 кг
Максимальное усилие, действующее на канат, составляет
(2)
3.
2. Конструкция каната
Приблизительный вес бункера = 25 кг
Осевая нагрузка, действующая на канат = 25 кг
В качестве материала каната выберите стальную проволоку.
Возьмите F.O.S. для стальной проволоки составляет (подъем) = 3,5
Номинальная прочность на разрыв каната
Допустимое напряжение
(3)
Мы знаем, что,
Где,
Выбор диаметра мм безопасен для проектирования.
162
Рисунок 1 . Трос и шкив
3.3. Конструкция шестерни
Используемый двигатель = 3 фазы, 0,5 л.с. переменного тока
Скорость двигателя = 1330 об / мин
Диаметр шкива = 25 мм
Диаметр другого шкива = 160 мм
(5)
Тогда , частота вращения
Допустимая частота вращения редуктора 40: 1
3.
4. Конструкция колонны
Рисунок 2 . Поперечное сечение полой колонны
Используемый материал — низкоуглеродистая сталь
Модуль Юнга = 210 ГПа
Момент инерции поперечного сечения,
(6)
(7)
3.5. Расчет цепи и звездочки
Предположим,
Зубья передней звездочки
Зубья задней звездочки
Трехфазный двигатель 0,5 л.с.,
Номинальная мощность = 0,373 кВт
(8)
(9)
Диаметр делительной окружности большей звездочки или шестерни
(10)
Скорость линии шага меньшей звездочки,
(11)
Следовательно, (13)
(12)

Минимальное межосевое расстояние между меньшей и большей звездочкой должно быть в 30–50 раз больше шага.
Примем, что поле в 30 раз больше.
расстояние между звездочками,
Для компенсации начального провисания цепи значение межосевого расстояния уменьшается на 2–5 мм.
Мы знаем, что количество звеньев цепи
(14)

4. Изготовление машины

Конструкция была изготовлена ​​с использованием необходимых компонентов, таких как стальная рама, листовой металл, металлические стержни, ходовой винт, двигатели переменного / постоянного тока, колеса, гайки и болты.Все они были хорошо собраны, чтобы управлять ими можно было с помощью тумблера управления.
Рисунок 3 . Штукатурная машина для стен

5. Работа машины

Первоначально машину следует поднести близко к стене для штукатурки и закрепить с помощью крючков. Затем раствор из цемента и песка примерно в пропорции 1: 4 заливается в лоток-бункер, который поднимается с помощью веревки, соединенной с двигателем.Раствор стекает вниз под действием силы тяжести. Клиновая пластина оказывает давление на цементную смесь, так что цемент прилипает к стене. Расстояние между стеной и машиной можно регулировать в зависимости от толщины штукатурки. Когда каретка движется вверх, раствор наносится, а движение вниз показывает, что отделка штукатурки завершена.

6. Преимущества

Толщина раствора, нанесенного на стену вручную, будет варьироваться от 0.От 5 до 1 дюйма при различных условиях стенок, при этом машина может постоянно и равномерно получать любую толщину. Было замечено, что отходы сократились на 0%, в то время как увеличение толщины раствора увеличивало потери, а также зависело от квалификации рабочего.
• Это экономия времени и денег.
• Это более надежно, чем в обычном режиме.
• Он идет в ногу с постоянно меняющимся миром автоматизации.
• Повышает производительность.
• Это экономит рабочую силу и другие связанные с этим затраты.
• Условия работы, подготовка и работа с необработанными объектами аналогичны ручному рендерингу.
• Он портативный, простой в эксплуатации и обслуживании.

7. Недостатки

7.1. Поломки
Все автоматизированные и электронные устройства рано или поздно выйдут из строя. Когда это происходит, задержка с завершением работы может дорого обойтись и вызвать эффект домино на незавершенных работах. В отличие от основных штукатурных инструментов и оборудования, которые обычно представляют собой простые цельные ручные инструменты, которые в случае повреждения можно легко заменить.
7.2. Утеря искусства
Говорят, что ручной труд повышает квалификацию и внимание к деталям человека. Некоторые люди могут сказать, что штукатурка — это больше искусство, когда штукатуры создают великолепные произведения искусства. Слишком большая зависимость от автоматизированных инструментов может отпугнуть творческий ум и вызвать потерю интереса к штукатурному искусству.

8. Сравнение

Таблица 1 . Сравнение автоматической и ручной работы

9. Возможности будущего развития

Загрузку раствора необходимо автоматизировать. Данная машина разработана для оштукатуривания прямых стен и подходит только для зданий с большими стенами. Следовательно, требуется модернизация для обработки изогнутых стен.

10. Выводы

Настоящая работа включает нанесение строительного раствора на стену, а также прижим раствора для выравнивания поверхности.Модель разработана и успешно протестирована. Благодаря такому развитию можно уменьшить две основные проблемы, с которыми в настоящее время сталкиваются строительные отрасли, а именно: нехватка квалифицированной рабочей силы и качество строительного процесса с меньшими потерями. В ходе испытаний было отмечено, что машина более производительна по сравнению с рабочей силой в отношении штукатурных работ, а также достигнутое качество почти эквивалентно ручному труду.

Каталожные номера



[1] Махеша П.К. и Шри Раджендра, Проектирование и изготовление прототипа автоматической машины для штукатурки стен, Журнал IOSR по машиностроению и гражданскому строительству, 11 (4) 2014, 1-6.
[2] Элаттар С.М., Автоматизация и робототехника в строительстве: возможности и проблемы, Emirates Journal for Engineering Research, 13 (2) 2008, 21–26.
[3] Куанг Ха и др., Роботизированные раскопки в автоматизации строительства, IEEE Robotics and Automation Magazine, 2002, 20-28.
[4] Ручи Х. , Нехватка квалифицированных рабочих: парадокс индийской экономики, Исследовательский доклад SKOPE, 111 2012, 1-30.
[5] Эрнесто Г., Робототехника и автоматизация в строительстве, IEEE Robotics and Automation Magazine, 2002, 4-6.
[6] Хурми Р.С. и Гупта Дж. К., Дизайн машин, Eurasia Publishing House Pvt. Ltd., 2005.
[7] Махадеван К. и Балавира Редди К., Справочник проектных данных для машиностроения, CBS Publishers & Distributors, 2003.

Разработка и изготовление полуавтоматической штукатурной машины Рави Кумар М., Абхилаш В., Чандра Секхар Шарма, С. Муджахид, Акбар Алим :: SSRN

7 стр. Размещено: 1 янв 2020 г. Последняя редакция: 23 июля 2020 г.

См. Все статьи Рави Кумара M
