основные разновидности и конструкции, их плюсы и минусы, а также на что следует обратить внимание при выборе

Хотя сейчас многие люди устанавливают домофоны, но и дверной звонок не утратил своей популярности. Это объясняется невысокой стоимостью такого устройства и его доступностью. На смену обычным звонкам пришли беспроводные модели. Смонтировать современный беспроводной звонок настолько просто, что сделать это сможет любой человек. Устройство имеет довольно маленький передатчик и по своим размерам практически не отличается от кнопки проводного звонка. Установка на такие приборы датчика движения, видеоглазка, подсветки и антивандальной защиты позволяет увеличить комфортность их использования.

Функции и принцип работы дверного беспроводного звонка

Беспроводной звонок на двери позволяет улучшить уровень комфортности жильцов дома и его посетителей. Это устройство пришло на смену проводным моделям и кроме основной задачи — оповещения о приходе гостей — может быть оснащено и другими функциями:

• датчиком движения, позволяющим узнавать о приближении гостя ещё до того, как он нажмёт на кнопку;
• камерой, работающей постоянно или включающейся при срабатывании датчика движения, когда к двери подходит посетитель;
• подсветкой, которая помогает легко находить кнопку в тёмное время суток;
• возможностью смены сигнала звонка. Современные модели могут подключаться к компьютеру, поэтому в их память можно загрузить любые мелодии;
• клавишей регулировки или полного отключения звука;
• возможностью отправки смс-сообщения владельцу дома после нажатия на кнопку звонка. Эта возможность позволит вам знать о приходе посетителей во время вашего отсутствия.

  Современные беспроводные звонки могут комплектоваться дополнительными устройствами, например, видеоглазком, датчиком движения и т. д

Принцип работы

Хотя по внутреннему устройству беспроводной звонок отличается от обычного, принцип действия у них один. От кнопки сигнал поступает на приёмник, который оповещает о приходе гостя громким звуком или мелодией. Разница лишь в том, что у проводных моделей вызов передаётся по кабелю, а у беспроводных — по радиоканалу.

Устройство беспроводного звонка довольно простое:

• кнопка, которая является передатчиком сигнала;

  Кнопка беспроводного звонка является передатчиком сигнала вызова

• основной блок, который служит приёмником сигнала вызова и источником звукового оповещения хозяев дома.

  Основной блок является приёмником сигнала и его ретранслятором

Такое устройство позволяет устанавливать звонок и кнопку в удобных местах, так как они питаются от аккумулятора или батарейки и не требуют подключения к сети. Некоторые модели беспроводных устройств могут иметь комбинированный принцип питания. В этом случае кнопка работает от батареек, а основной блок — от сети.

Помните, что дальность действия беспроводного звонка в реальности может быть меньше указанной в его паспорте, так как сигнал частично глушат бетонные или кирпичные стены, металлические двери и другие конструкции.

Видео: что собой представляет беспроводной звонок

Виды беспроводных звонков и их особенности

На современном строительном рынке представлен довольно большой ассортимент беспроводных звонков. Чтобы их правильно выбрать, нужно ознакомиться с существующим предложением и особенностями разных моделей.

В первую очередь, такие звонки отличаются между собой по дальности действия. Надо учитывать, где вы будете устанавливать такое устройство: на дверях квартиры или на калитке частного дома. Беспроводные звонки могут быть:

• квартирными;
• уличными. При установке на улице нужно, чтобы радиус действия звонка был на 20–25% больше, чем расстояние между передатчиком и приёмником.

  Кнопка уличного звонка должна быть защищена от воздействия влаги

Компоненты беспроводных звонков могут питаться:

• кнопка и приёмник от батареек;
• кнопка от батареек, а приёмник от сети.

  Существуют модели беспроводных звонков, в которых кнопка вызова питается от батареек, а основной блок — от электрической розетки

Комплект беспроводного звонка может состоять из:

Преимущества и недостатки

Большинство людей предпочитает именно беспроводные модели дверных звонков из-за их очевидных преимуществ:

• отсутствие проводов — их не надо прятать и они не будут портить оформление комнат;
• энергонезависимость — такие устройства работают от батареек или аккумуляторов и не требуют подключения к сети;
• простой монтаж — выполнить его сможет даже новичок;
• разные конфигурации — возможность одновременной работы нескольких кнопок и динамиков в одной сети увеличивает комфортность использования звонка;
• простота демонтажа — перевесить динамик или кнопку в более удобное место очень просто;
• красивый внешний вид — современные модели отличаются как цветом, так и формой корпуса, поэтому можно подобрать звонок под любой дизайн помещения.

Нельзя сказать, что беспроводной звонок является идеальным решением. Как у любого другого устройства, есть у него и некоторые минусы, которые чаще всего встречаются у дешёвых моделей:

• некачественное крепление. Чаще всего это касается устройств, монтируемых на липучке. Через некоторое время такое крепление может ослабнуть, вследствие чего звонок падает и повреждается;
• необходимость замены батареек или аккумуляторов. Нужно периодически контролировать степень заряда и менять элементы питания, иначе звонок перестанет работать;
• негерметичное исполнение. Под действием влаги элементы незащищённой кнопки повреждаются и она выходит из строя;
• возможность пропадания связи. Когда мощность элементов питания слабая или на пути сигнала встречаются преграды, сигнал может не доходить до приёмника.

Большинство описанных недостатков в качественных моделях беспроводных звонков отсутствует.

На что следует обратить внимание при выборе

Чтобы правильно выбрать беспроводной звонок, надо определиться с местом его установки, после чего проанализировать следующие особенности:

• вид и количество используемых батареек;
• оформление корпуса кнопки и звонка;
• количество мелодий и возможность записывать новые звуки;

  Обычно в беспроводных звонках есть возможность выбора мелодии, а в некоторых моделях можно записывать и свои сигналы

• радиус действия звонка, особенно это важно для уличных моделей;
• количество кнопок и динамиков. Надо изучить не только комплектацию звонка, но и его возможную совместимость с другими устройствами, чтобы потом не возникло проблем;
• качество изготовления и материал корпуса. Для уличных моделей очень важен высокий уровень влагозащиты;
• репутацию производителя. Лучше покупать изделия известных брендов и отказаться от подделок;
• наличие дополнительных функций. Если они есть, определитесь, нужны ли они вам, иначе вы просто переплатите деньги;
• гарантийный срок — чем он больше, тем качественнее изделие;
• способ монтажа. Это может быть как двусторонний скотч, так и саморезы. Второй вариант намного надёжнее.

Различие между уличными и квартирными моделями

Обычно в продаже имеются беспроводные звонки для установки внутри помещения или на улице. Очевидно, что уличные модели можно устанавливать и в квартире, но стоить они будут дороже из-за большей функциональности.

1. Особенностью квартирных звонков является более простое устройство, так как они не требуют дополнительной защиты от внешних негативных факторов. Радиус действия таких моделей обычно составляет от 3 до 10 метров, тогда как уличные звонки могут работать на расстоянии до 80–100 м.
2. Кнопки звонков, которые устанавливаются на калитке при входе в дом, должны иметь хорошую защиту от влаги, иначе при первых же осадках они перестанут работать. При выборе таких моделей надо обязательно смотреть на уровень их влагозащиты, он должен быть не менее IP44. Для дополнительной защиты уличных моделей производители выпускают защитные козырьки. При необходимости такой козырёк можно сделать самостоятельно. Кроме этого, уличные модели должны хорошо переносить как высокую, так и низкую температуру, а также её перепады. Для защиты от вандалов их корпус делают более прочным и надёжным.


   Для защиты кнопок уличного звонка от непогоды и варваров их выпускают во влагозащищённых антивандальных корпусах и снабжают специальными козырьками

Установка дверного беспроводного звонка

У большинства беспроводных дверных звонков как кнопка, так и динамик работают от батареек. В этом случае монтаж устройства выполняется быстро и просто. Сначала надо приобрести необходимые инструменты и комплектующие:

• беспроводной звонок;
• дюбели с шурупами;
• отвёртку;
• плоскогубцы;
• электродрель.

  Инструменты требуются для установки звонка на саморезы, если монтаж производится на липучку, то они не нужны

Монтаж нужно проводить в следующем порядке:

1. Осмотр звонка и проверка его комплектации. Проверяют наличие крепёжных элементов, это могут быть саморезы или липучки.
2. Выбор места для монтажа. Определяются с местами установки кнопки и динамика. Надёжнее проводить монтаж кнопки при помощи саморезов, так как липучка со временем ослабевает и кнопка может отпасть. Для кнопки выбирают место рядом с дверью или прямо на дверном полотне.

   Некачественный скотч через некоторое время ослабевает и кнопка может отпасть

3. Монтаж кнопки. На стене делают отверстия для дюбелей. Можно вырезать основание из ДСП, которое фиксируют в выбранном месте. К нему при помощи саморезов фиксируют кнопку.

   Надёжнее крепить кнопку на саморезы

4. Монтаж приёмника с динамиком. Внутренний блок устанавливают в таком месте, чтобы его можно было услышать из всех необходимых мест. Необязательно его вешать на стену, можно поставить, например, на тумбочку.


   Приёмник можно повесить на стену или установить на тумбочке

5. Проверка работоспособности звонка. Вставляют батарейки в кнопку и основной блок и проверяют работоспособность беспроводного звонка.

   После монтажа и установки батареек проверяется работоспособность звонка

Если основной блок беспроводного звонка работает от сети, то для его подключения надо иметь навыки работы с электричеством.

Видео: решение проблемы при установке кнопки

Ремонт беспроводного звонка

Хотя качественные беспроводные звонки и являются довольно надёжными устройствами, иногда возникают ситуации, когда они выходят из строя.

Основные причины поломок:

• замыкание в схеме устройства. Надо найти замыкание, устранить его и заменить вышедшие из строя детали;
• резкая смена температуры окружающей среды и высокая влажность;
• зарядки батареек или аккумулятора недостаточно для передачи сигнала на приёмник. Надо заменить элементы питания.

  Для замены батареек надо снять заднюю крышку корпуса

Ещё одной распространённой причиной является сбой частоты передатчика и приёмника. В этом случае необходимо провести её подстройку:

• при помощи отвёртки из стеклопластика надо подкрутить подстроечный винт катушки индуктивности в кнопке;

  Для подстройки частоты передатчика подкручивают винт катушки индуктивности

• после каждого поворота винта нужно нажать на кнопку и отойти от приёмника вместе с кнопкой. При достижении максимального расстояния срабатывания кнопку устанавливают на место. Следует запоминать количество выполненных поворотов, чтобы в случае неудачи можно было вернуть всё в первоначальное положение.

Владельцы дешёвых китайских устройств часто жалуются на самопроизвольное срабатывание звонка. Это связано с тем, что частота их звонка совпадает с частотой звонка соседей. Решить эту проблему можно так:

• частично экранировать приёмник при помощи фольги. Это поможет уменьшить его чувствительность, и он не будет реагировать на кнопку соседей;
• улучшить гидроизоляцию кнопки, чтобы в неё не попадала влага, вызывающая короткое замыкание и повреждение деталей;
• купить новый звонок с другой рабочей частотой.

Видео: как увеличить дальность действия беспроводного звонка

Отзывы

Беспроводные звонки имеют много преимуществ перед обычными моделями. Выбирая их, надо помнить об особенностях этих устройств и обязательно их учитывать. Установить такой звонок сможет даже новичок, который раньше не выполнял аналогичных работ. Свои функции беспроводное устройство будет выполнять не хуже, чем проводные модели.

Обзор беспроводных устройств большого радиуса действия

Устройства дистанционного управления, работающие  по радиоканалу на нелицензируемых частотах в полосе от 433,075 до 433,790 МГц, неизменно пользуются спросом среди любителей и профессионалов, разрабатывающих приборы, требующие мобильного управления, а также ручного и автоматического управления на расстоянии без прокладки кабелей.

К таким приборам относятся запирающие устройства (шлагбаумы, ворота, рольставни), домашние и промышленные системы уличного освещения, нагреватели различного назначения, электродвигатели, насосы и т.п. Как правило, управление этими приборами осуществляется без использования обратной связи. Используемые для таких целей модули дистанционного управления просты и надежны, не требуют подключения к интернету и беспроводным сетям, могут работать в различных режимах управления и имеют невысокую стоимость.

В большинстве случаев дальность действия стандартных модулей не превышает 100 на открытом пространстве. Но часто расстояние, на котором необходимо управлять полезной нагрузкой превышает стандартные 100 м, что приводит к необходимости прокладки кабеля или применения сложных и недешевых технологий.

Компания Мастер Кит предлагает новую серию устройств дистанционного управления, которые могут работать на расстоянии до 500 м от передатчика до приемника, что покрывает большинство потребностей в такого рода управлении. Итак, представляем серию MP323.

На данный момент в серию входит четыре устройства:

1. MP323RX — универсальный приемник 433МГц, 1 реле, 10А, 2200Вт, 80м;
2. MP323RX1 — универсальный комплект 433МГц, 2 реле, 10А, 2200Вт, 100м;
3. MP323RX3 — универсальный комплект 433МГц, 2 реле, 10А, 2200Вт, 300м;
4. MP323TX5 — пульт для удаленного управления приемниками серии MP323RX до 500 метров.

Для удобства основные технические характеристики сведены в таблицу, расположенную в конце обзора.

1. Комплект дистанционного управления MP323RX в составе передатчика и приемника предназначен для беспроводного управления электроприборами в диапазоне 433 МГц на дальности до 50/500 метров. Приемник из комплекта работает не только с пультами серии MP323TX, но и с пультами MP910, MP324M/передатчик, MP325M/передатчик и MP433/передатчик как по отдельности, так и в смешанном режиме. Благодаря такому свойству имеется возможность построить многоканальную систему управления с числом каналов до 15 с приемниками, расположенными как в одной, так и в разных точках жилища или территории.

Приемник имеет три режима работы «Кнопка», «Триггер1» и  «Триггер2». Переключение режимов производится с помощью джамперов на плате приемника.

Режим «Кнопка»:

реле приемника находится во включенном состоянии, пока нажата кнопка на передатчике. При отпускании кнопки реле выключается.

Режим «Триггер1»:

включение и отключение реле происходит одной и той же кнопкой.

Режим «Триггер2»:

включение реле производится одной кнопкой, а отключение другой. Такой режим позволяет исключить ошибки управления оператора при запуске и остановке электрооборудования.

2. Комплект MP323RX1  в составе передатчика и приемника предназначен для беспроводного управления электроприборами в диапазоне 433 МГц на дальности до 300/500 метров. Он также работает не только с пультами серии MP323TX, но и с пультами MP910, MP324M/передатчик, MP325M/передатчик и MP433/передатчик как по отдельности, так и в смешанном режиме.

Приемник имеет четыре режима  работы: «Триггер», «Переключатель», «Таймер» и «Кнопка». Переключение режимов производится с помощью джамперов на плате приемника.

Режим «Триггер»:

включение и отключение реле производится одной кнопкой для каждого канала.

Также возможно управление двумя кнопками. При этом одна кнопка включает реле, другая выключает. Для этого необходимо добавить в память приемника второй ряд кнопок согласно инструкции.

Режим «Переключатель»:

включение и отключение реле производится одной кнопкой для каждого канала.

Режим «Таймер»:

включение реле производится одной кнопкой для каждого канала на фиксированное время, равное 60 секундам. Отсчет времени происходит независимо для каждого канала.

Режим «Кнопка»:

при включении этого режима в нем работают оба канала. Реле включено, пока нажата соответствующая кнопка передатчика. Управление каналами независимое.

3. Комплект MP323RX3 предназначен для беспроводного управления электроприборами в диапазоне 433 МГц на дальности до 300/500 метров. Возможность работы с пультами и режимы работы аналогичны приведенному выше описанию комплекта MP323RX1. Отличие состоит в увеличенной дальности работы со штатным передатчиком, и конструкции передатчика.

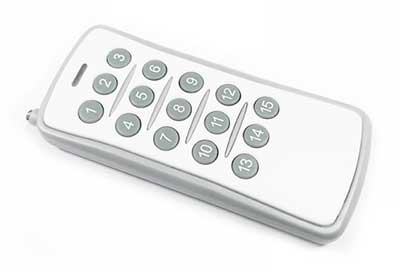

4. Пульт MP323TX5 для удаленного управления приемниками серии MP323RX позволяет увеличить до 500 метров дальность управления приемниками серии MP

Универсальный пульт имеет 15 кнопок, что позволяет управлять с его помощью пятнадцатью независимыми каналами. Он также оснащен выдвижной антенной, что увеличивает дальность и надежность управления нагрузкой.

Надеемся, что  этот обзор поможет вам в выборе системы дистанционного управления диапазона 433 Мгц.

Рекомендуем также ознакомиться с некоторыми другими материалами по теме дистанционного управления на нашем сайте:

Модули Мастер Кит с GSM-управлением.

Сравнение интернет-реле MP3509 и MP3509 MQTT.

Сравнительный обзор модулей Laurent.

Сравнительный обзор устройств дистанционного управления на частоте 433 МГц.

Подписывайтесь на наши новости,  чтобы всегда быть всегда в курсе новинок и специальных предложения на сайте компании Мастер Кит.

Серия MP323, сравнительная таблица

* — с пультом  MP323TX5

** — мощность излучения передатчика MP323TX5 не превышает 10 мВт

Дверной беспроводной звонок без батареек Digoo DG-SD20 / Комфортная жизнь / iXBT Live

Приветствую всех посетителей сайта!

В небольшом обзоре хочу рассказать о дверном радиозвонке без батареек.

Беспроводные звонки позволяют разместить их где угодно, но в большинство из них для питания кнопки-передатчика используются батарейки. Время от времени они садятся, а заметить это можно не сразу.

Звонок Digoo DG-SD20 лишен этого недостатка – для питания кнопки здесь достаточно преобразованного импульса, получаемого с пьезоэлемента.

Производитель DIGOO выпускает массу электронных гаджетов бытового назначения хорошего качества и стало интересно познакомиться с устройством, которое есть практически в каждом доме, но в данном случае не нуждается в проводах или батарейках.

Для начала характеристики:

Бренд: DIGOO

Модель: DG-SD20

Источник питания: AC 110-240В 50/60Hz

Вилка: UK, US, EU

Рабочая частота: 433 МГц

Количество мелодий: 32

Регулировка громкости: 4 уровня

Максимальное количество кнопок: 20

Цены сейчас колеблются и актуальные можно узнать здесь:

В магазине Banggood

В магазине Aliexpress

Такой же звонок KERUI, но с кнопкой на литиевой батарейке CR2032 можно купить здесь.

Коммерческая упаковка не изобилует иллюстрациями – лишь необходимая информация о модели звонка и краткие характеристики.

Комплект состоит из звонка, кнопки, инструкции на нескольких языках, гарантийного талона и отрезка двухстороннего скотча, на который крепится звонок.

Звонок сам по себе незамысловат, но в нашем случае он не совсем простой. Дело в том, что к данному звонку можно подключить 20 кнопок и каждой присвоить свою индивидуальную мелодию. И вот в этом случае инструкция будет как никогда полезна.

Такую конфигурацию звонка встретишь далеко не часто, но первое что приходит на ум это использование такого звонка в коммунальных квартирах, где на двери когда-то видел десяток кнопок. Сегодня коммуналки явление редкое, но, скажем в Гонконге, жилищная проблема стоит крайне остро и видимо там звонок с такой функцией будет кстати.

О габаритах звонка и кнопки лучше справится иллюстрация со страницы товара.

Дизайн гаджет очень привлекательный, несмотря на простоту конструкции – ни каких острых углов и прямых линий, округлый корпус величиной с яблоко средних размеров.

На передней панели расположены отверстия динамика, а по окружности отверстия подсветки.

Подсветка здесь не просто для красоты, а вполне функциональна так, как звук динамика можно отключить, например, на ночь или, когда в доме маленький ребенок, а о визите гостей проинформирует мигание светодиода разными цветами внутри корпуса.

В нашем случае звонок оснастили евровилкой с согнутыми друг к другу контактами для надежной фиксации в розетке. Наименование производителя разместилось на боковой стороне корпуса.

На задней стороне корпуса краткие характеристики и потай для самореза, скрепляющего половинки порпуса.

На боковой стороне корпуса находятся три кнопки с четкими кликами.

Левая кнопка с изображением шестеренки используется для манипуляций с дополнительными кнопками-передатчиками – привязкой, удалением, назначением им персональных мелодий и сброса звонка до заводских настроек. Дополнительные кнопки должны работать на той же частоте – 433 МГц. Точно таких же, как комплектная, но продающихся отдельно найти не удалось. Возможно (ключевое слово) подойдут кнопки того же производителя DIGOO DG-HOSA, совместимые с системой охранной сигнализации и беспроводными дверными звонками.

Уточнить цену кнопки в магазине Banggood

Уточнить цену кнопки в магазине Aliexpress

Комплектная кнопка имеет прямоугольную форму со скругленными краями, узнаваемым символом звонка и наименованием производителя.

В исходном положении нижний край кнопки приподнят.

Для нажатия нужно приложить некоторое усилие. Кнопка срабатывает с хорошим щелчком – так приводится в действие «энергоустановка». Многократных нажатий не требуется так, как пропусков, «осечек» не бывает.

На задней стороне снова характеристики, можно заметить, что кнопку можно открыть и как оказалось не только ради любопытства.

Для крепления кнопки на двери или стене в комплекте есть отрезок двухстороннего скотча.

Комплектная кнопка уже привязана к звонку и никаких манипуляций делать не нужно.

Будучи подключенным к розетке звонок смотрится вполне гармонично, а фото выше, думаю, наглядно показывают аккуратность и высокое качество исполнения устройства.

В начальный момент после включения звонка в сеть подсветка начинает моргать, перебирая цвета – голубой, зеленый, красный и фиолетовый. Через пару секунд раздается краткий звуковой сигнал, и подсветка гаснет. С этого момента звонок готов к работе и ожидает сигнал с кнопки.

По своему вкусу с помощью средней кнопки можно выбрать любую из 32-х мелодий, заложенных в память звонка. Здесь можно найти лай собаки, крик петуха, кукушки, классические и легко узнаваемые мелодии. Качество звука нельзя отнести к Hi-End, но это всего лишь дверной звонок, а не музыкальная система за нескромные деньги.

В инструкции говорится о четырех уровнях громкости звонка, но я бы сказал, что их пять – без звука вовсе и еще четыре уровня громкости. Выбор нужного осуществляется кнопкой с изображением динамика. При установке беззвучного режима звонок издает два коротких сигнала.

Короткое видео с перебором мелодий и установкой уровней громкости.

Разобрав звонок, был немало удивлен сложностью электронной части конструктива. Вместо обычной в таких случаях «капли» и простейшего блока питания здесь все сделано куда основательнее – хорошего качества плата с корпусными компонентами, чипами памяти и контроллером, радиомодуль, RGB светодиод и главное – здесь не забыли о предохранителе.

На другой стороне платы кроме кнопок ничего нет, а контакты вилки прикрыты дополнительной крышкой.

Задняя стенка кнопки крепится на защелках и открыв ее нашел углубления для крепления кнопки к стене саморезами. Кто находит крепление на скотч не надежным могут воспользоваться таким способом.

Нужно сказать, что защиты от атмосферных осадков в кнопке нет, уплотнители не предусмотрены и кнопку следует устанавливать либо в подъезде, либо под козырьком.

Сам по себе модуль с пьезоэлементом, катушкой, схемой преобразования и передатчиком занимают немного места в корпусе кнопки, но, чтобы нажать на «курок» пьезоэлемента требуется рычаг, что и обуславливает габариты кнопки.

В ждущем режиме звонок потребляет всего 0,2 Вт и не окажет сколь-нибудь существенного влияния на финансовое состояние владельцев. При срабатывании потребление повышается лишь до 0,5 Вт.

Применяю этот звонок в многоквартирном доме с металлическими дверями и несущими жб стенами. Здесь сигнал от кнопки уверенно доходит до звонка даже через пару этажей. На открытой местности дальность уверенного срабатывания составляет порядка 20 метров.

Узнать актуальную цену

Такой же звонок KERUI, но с литиевой батарейкой CR2032 в кнопке можно купить здесь.

К недостаткам звонка с натяжкой можно отнести невысокое качество звука и отсутствие влагозащиты кнопки.

Однако это с лихвой перекрывается симпатичным дизайном, множеством мелодий, пятью уровнями громкости, подсветкой (очень кстати в беззвучном режиме), предохранителем в схеме питания звонка, отсутствием проводов и необходимостью замены батареек.

Подобный, но менее симпатичный, звонок уже второй год исправно работает у родителей. Сбоев в работе, «осечек», ложных срабатываний нет.

электрический, на батарейках, принцип работы, как подключить своими руками

Дверной звонок – важный элемент любого жилья. Его устанавливают с целью оповещения хозяев о визитах гостей. Потребителю предлагаются к установке несколько разновидностей дверных звонков.

Принцип работы дверного звонка

Наиболее распространенный вид – проводной дверной электрический звонок на 220В. Выбор пользователей склоняется в его сторону благодаря простой и надежной конструкции. Предусмотрен даже стандарт электропроводки, позволяющий подключать именно такой тип звонков.

При покупке квартиры в новостройке, около входной двери можно заметить кнопку, а внутри над дверью — электрическую розетку. Ее используют только для подключения дверного звонка – иные электроприборы будут функционировать от нее неправильно. Объяснить это можно принципом работы механизма.

Работает устройство по следующему принципу: пользователь нажимает на кнопку, в результате чего слышен сигнал. Схема подключения дверного звонка полностью копирует схему обычного выключателя: выключатель заменен кнопкой, а светильник – электрическим звонком. Подключение дверного звонка – задача, с которой может справиться даже новичок в строительных делах.

Виды звонков в дверь

Несмотря на простоту устройства, выделяют несколько его разновидностей. Отличия между ними в мелодии сигнала, размерах, форме, качестве и цене.

Проводной дверной звонок

Самые простые – проводные модели. Сам прибор представляет собой разомкнутую электрическую цепь. Если ее замкнуть – устройство подаст сигнал.

Дверной звонок проводного типа представлен в нескольких видах:

1. Электромеханический. При нажатии на кнопку питание идет к катушке электромагнита. Сердечник катушки объединен с ударным механизмом, который приводится в движение. Для срабатывания сигнала достаточно, чтобы молоточек ударился об специальную пластину из металла. Громкость зависит от величины резонатора.
2. Электронный. Вариант схож на электромеханический дверной звонок, но его внутренняя начинка иная. За создание звука отвечает не молоточек, бьющийся о пластину, а электронная схема. В подобном оборудовании представлена возможность выбрать громкость и мелодию.

Электрический проводной дверной звонок может иметь разную конструкцию, но оба варианта обладают следующими достоинствами:

• надежны;
• долго служат;
• низкая цена.

Есть у такого дверного звонка и недостатки:

• нужно подключать к электросети;
• необходимо обладать хоть какими-то знаниями, иначе необходимо будет приглашать электрика, который установит прибор;
• даже для подключения 2 проводов дверного звонка необходимо сверлить и штробить стену;
• у электромеханических моделей только один сигнал, который нельзя сменить.

Проводной дверной звонок лучше всего устанавливать до того, как начинать отделочные работы или ставить двери. В ином случае придется испортить внешний вид стен и потом их восстанавливать.

Беспроводной звонок на дверь в квартиру

Схема беспроводного дверного звонка на батарейках схожа с классической разновидностью. Единственное отличие – сигнал идет не по кабелю, а за счет радиоволн. Это более удобный вариант, так как нет необходимости прокладывать провода. Кроме того, для питания устройства достаточно аккумулятора или обычных батареек. У некоторых моделей принцип питания комбинирован: в кнопку вставляют батарейку, а динамик подключают к сети обычным методом. При нажатии на кнопку будет слышен сигнал. На динамике стоит приемник, реагирующий на посылаемые волны, этого достаточно для воспроизведения звука.

Важно! Дальность действия устройства зависит от того, из каких материалов построен дом. Например, бетон, кирпич или металл могут частично заглушать сигнал.

Современные модели дверных звонков предусматривают выбор мелодии: начиная базовыми и заканчивая индивидуальными. Для этого предусмотрена самостоятельная загрузка звука с помощью флеш-карт или через передачу со смартфона. К беспроводному устройству можно подключить динамики. Так легко установить их в тех местах, где сигнал плохо слышен, к примеру, на кухне или в рабочем кабинете. Отдельно выделяют модели с несколькими кнопками – эта разновидность подходит для домов с несколькими входами.

Модели беспроводного типа бывают квартирными или уличными. Изделия, устанавливаемые на улице, должны иметь соответствующую защиту: от снега, дождя, пыли или резких перепадов температуры.

Достоинства беспроводного дверного звонка:

1. Отсутствуют провода. Благодаря автономному питанию, таким изделиям не нужна электроэнергия. Кроме того, нет необходимости долбить стены, чтобы проложить в них метры кабелей. Существуют дверные звонки на батарейках, но с проводной кнопкой – устанавливают их в квартирах.
2. Легкий монтаж. Нет необходимости усложнять подключение кабелями.
3. Можно использовать сложные комплекты. Производители предлагают модели с несколькими кнопками и динамиками, которые располагают в разных частях жилья.
4. Можно повесить в любое удобное место.
5. Дизайн. Выпускаемые модели могут иметь разную форму и цвет, а корпус для звонка изготавливают практически из любых материалов.

Среди недостатков выделяют:

1. Крепление. Это касается моделей на липучке. Если липнущее покрытие придет в негодность и дверной звонок упадет, он может получить серьезные повреждения.
2. Необходимость замены батареек — дополнительная статья расходов.
3. Заедание. Происходит это, если внутрь конструкции попадет влага или пыль.
4. Вандализм. Так как подключают это изделие без проводов, снять звонок очень просто, чем и пользуются недобросовестные личности.

Чтобы сгладить эти недостатки, необходимо выбирать устройство с учетом всех требований. В целом, о беспроводных звонках на дверь в квартиру можно встретить множество положительных отзывов.

Видеозвонок на дверь в квартиру

Такая модель позволит быстро узнать, кто пришел в гости, так как представляет собой видеодомофон. Главная задача звонка на дверь в квартиру с видеонаблюдением – он выводит на специальный экран изображение, в котором видно лицо, позвонившего в квартиру.

В моделях, представленных потребителю, могут использоваться различные функции:

• подает звуковой сигнал;
• автоматически фотографирует посетителя;
• предоставляет визуальный контроль территории за дверью;
• благодаря встроенному микрофону с посетителем можно вести разговор.

Более сложные модели оснащены расширенными функциями:

• включают ИК-подсветку;
• записывают видео, если сработает датчик движения;
• возможность видеонаблюдения через интернет;
• если хозяина жилья нет дома, включают автоответчик.

Основные элементы видеозвонка:

1. Накладная панель. На ней установлена камера и кнопка. В некоторых моделях дополнительно предусмотрен динамик и микрофон.
2. Панель управления с экраном.
3. Источники питания. Это могут быть батарейки или аккумулятор.
4. Канал связи. Подключают видеозвонок специальным соединительным кабелем или беспроводным методом (в корпус встроен приемник-передатчик).

IT-технологии достаточно развиты, поэтому купить видеозвонок можно по доступной цене, при этом устройство будет обладать большим набором функций. К примеру, некоторые модели могут вести запись видео и сохранять ролики в архиве (достаточно, чтобы сработал датчик движения). В последнее время популярны дверные звонки с камерой от компании Xiaomi.

Радио звонок дверной на батарейках

Беспроводные радиозвонки легко устанавливать, для этого нет необходимости долбить стены и тянуть провода. Радиус действия, источник питания и набор функций у изделий разные. Объединяет их одно – они оснащены приемником и передатчиком сигнала. Источником служит кнопка, а приемником – механизм с музыкальным чипом, динамиком и антенной. Дальность передаваемого сигнала может достигать расстояния в 50 м.

Важно! При желании, такой дверной звонок можно собрать своими руками, но для этого необходимы определенные навыки.

Основные модули:

• схема управления;
• звуковой чип;
• передатчик;
• источник питания.

Все необходимые элементы схемы легко найти на радиорынке.

Дверной звонок с WiFi

Wi-Fi модели относят к новым типам охранной системы. Это устройство позволяет узнать, кто пришел в гости, даже если хозяин жилья далеко от дома. Благодаря видеокамере звонок отображает визуальную информацию. Но, самая полезная функция, реализованная в таком изделии – детекция движения. Принцип ее работы следующий: при смене статического кадра реагирует процессор устройства и камера, в результате чего оборудование записывает видео на карту памяти. То есть можно узнать, кто зашел на лестничную площадку, даже если посетитель еще не успел нажать на кнопку вызова.

Благодаря модулю Wi-Fi изделие подключают к сети интернет. Это позволит владельцу жилья наблюдать за приквартирной территорией, даже находясь от нее за несколько километров.

Важно! На многих видеозвонках предусмотрен GSM-модуль, посредством которого устройство обеспечивает связь гостя с хозяином через мобильную связь (СМС, ММС). Однако, это увеличивает цену изделия.

Как подключить дверной звонок

Речь пойдет об устройствах, питающихся от сети в 220В. Задача простая, но даже здесь есть подводные камни.

Чаще всего подключают дверной звонок с двумя контактами. Все, что нужно для выполнения работ: кнопка, провод необходимой длины и отвертка-индикатор, с помощью которой находят фазу. Принцип подключения:

• от всех проводов, которые входят в распаечную коробку над дверью, следует отключить напряжение;
• прокладка провода: один кусок тянут от коробки до звонка, второй – тоже от коробки, но до кнопки;
• дальние концы каждого провода подсоединяют к кнопке и звонку;
• в коробке соединяют провода, ориентируясь на схему.

Иногда в приобретенной модели покупатель обнаруживает на две, а четыре клеммы. Многие не знают, каким образом нужно подключать провода. Производитель, в свою очередь, решил, что так будет проще (в реальности – наоборот). В этом случае надо обратить внимание на схему соединения.

Здесь в качестве распаечной коробки выступает сам звонок. К нему подсоединяют провода от кнопки и две жилы, питающиеся напряжением в 220В.

Существует еще одна схема – когда устройство питают через трансформатор. Чаще всего такой вариант встречается, если кнопка вызова выполнена из металла. В целях безопасности ее питают пониженным напряжением – 8, 12 или 24В. Чтобы реализовать такую схему, нужен звонок, имеющий низковольтное управление (об этом лучше заранее спросить продавца).

В щитке устанавливают трансформатор для звонка, размеры которого аналогичны автоматам. От него к распаечной коробке прокладывают провод с низким напряжением, после чего соединяют с проводами кнопки и звонка.

Как отключить дверной звонок

Эти работы под силу выполнить даже тем, кто никогда не имел дел с электрикой. Сначала надо вырубить электричество во всей квартире, отключив автоматы в щитке. Последовательность действий следующая:

1. Бокорезами с изолированными ручками перекусывают одну жилу провода (расположена у коробки). Таким же образом поступают и со второй жилой, после чего снимают устройство. Провода следует изолировать, используя изоленту.
2. От дверного звонка откручивают провод при помощи заизолированной отвертки.
3. Разбирают кнопку. От нее откручивают провода и изолируют. При желании, их просто обрезают.

Все манипуляции сводятся к тому, что от устройства отсоединяют провода.

Как в дверном звонке изменить рабочую частоту

Необходимо разобрать корпуса кнопки и звонка. В них расположен конденсатор переменной емкости. Далее вращают ротор конденсатора в кнопке, в результате чего будет нарушена связь со звонком. Следующим шагом вращают второй ротор, который стоит в корпусе звонка – это восстановит связь с кнопкой. Такие манипуляции позволяют слегка изменить частоту.

Бывает, что конструкция дверного звонка не предусматривает переменных конденсаторов. В этой ситуации частоту меняют путем конверсии шага намотки катушек индуктивности. Катушки бескаркасные – в них расположены витки толстого провода. Между ними в обязательном порядке должен быть зазор. Его и меняют, для чего витки сдвигают или раздвигают. Следует соблюдать осторожность при выполнении работ.

Советы и рекомендации

При совершении покупки следует придерживаться советов:

1. Лучше выбрать не слишком дешевую, но и не слишком дорогую модель. На рынке доступно множество вариантов, поэтому предпочтение отдают «золотой середине». Цена – не всегда определяющий фактор. Беспроводная дверная модель из категории дешевых маловероятно будет достойного качества.
2. Совершать покупки лучше в магазинах, где предусмотрена политика возврата. У каждого покупателя должна быть возможность проверить купленное устройство. Может быть громкости будет недостаточно, или он не подойдет по другим параметрам. В таком случае его проще вернуть и выбрать другую модель.
3. Звук звонка должен быть слышен снаружи квартиры. В ином случае посетитель может подумать, что он не работает, и начнет «названивать».
4. Изделия покупают только в специализированных магазинах. Конечно, дверной звонок можно найти и в хозяйственном, но маловероятно, что он будет хорошего качества.
5. Для большого дома выбирают «громкие» устройства.
6. Предпочтение лучше отдавать моделям со стандартными батарейками. Проблематично отыскать источники питания на 3 или 6В. Более эффективны – аккумуляторные элементы с функцией подзарядки.
7. Немалую роль играет и мелодия. Дело в том, что слушать ее придется на протяжении нескольких лет. Лучше, чтобы мелодий было несколько, с возможностью выбора.
8. Дизайн должен соответствовать интерьеру квартиры. Хорошо, если дверной звонок будет оснащен подсветкой, что позволит легко отыскать его в темноте.

Заключение

Дверной звонок – помощник любого жилья. Он оповестит, если пришли гости. Производители предлагают множество моделей от простых проводных до усовершенствованных, подключаемых к сети Wi-Fi. Функциональность некоторых устройств позволяет не только узнать, что пришел посетитель, но и при желании выйти на видеосвязь.

Беспроводной звонок – преимущества, недостатки и разновидности

Качественный беспроводной звонок на входную дверь квартиры или дома ничем не уступит своему проводному аналогу, а в удобстве установки и демонтажа даже превосходит его. Блок для передачи сигнала может быть настолько миниатюрным, что внешне беспроводные модели звонков ничем не отличаются от обычных. На них устанавливается видеоглазок, совмещенный с датчиком движения, подсветка, антивандальный чехол и прочие мелочи для повышения комфорта использования.

Основные особенности беспроводных моделей звонков

Выбирая любую вещь, в первую очередь стоит оценить, насколько она будет подходить к условиям, в которых она будет эксплуатироваться. Чтобы точно понять, стоит ли устанавливать беспроводной звонок у себя дома, надо детальнее оценить их особенности:

• Не надо тянуть провода от кнопки к динамику. Это главное отличие, зачастую влияющее на выбор этого типа устройства для частного дома, в котором до входной двери достаточно далеко от калитки и между ними бегает дружелюбная собака.

Здесь без особых проблем можно установить и обычный проводной звонок, но провод от него лучше всего закапывать под землю. В противном случае он может несколько выделяться в дизайне двора.

• Автономное питание. Так как беспроводные звонки работают на батарейках, то при отключении света гостям не придется с улицы долго звать хозяина. Также это определяющий фактор для дачных участков, к которым не проведено электричество. Питание от батареек одновременно создает определенные неудобства, связанные с их периодической заменой, но тут уж приходится выбирать, что важнее.
• Беспроводной звонок не везде можно установить. Надо смотреть на расстояние от приемника до передатчика и на наличие между ними преград, препятствующих прохождению радиосигнала.
• Если в доме не одна дверь (или калитка), а несколько, то можно приобрести электрозвонок с двумя кнопками. Это в разы снизит затраты на их установку по сравнению с проводными моделями.

• Простой монтаж, демонтаж и перенос кнопки. Эта особенность редко востребована, но если надо подвинуть калитку, сменить сторону ее открывания или установить почтовый ящик именно там, где расположена кнопка, то сделать это будет гораздо проще. Если со стандартным звонком неизбежно придется перекладывать проводку, то беспроводной просто перевешивается.

Здесь также может крыться один из недостатков – некоторые производители делают кнопки звонка на липучке, которая при некачественном исполнении достаточно быстро может отвалиться. Если покупается именно такой звонок, то надо оценить, стоит ли его дополнительно прикрутить на шурупы.

Схема и принцип работы беспроводных звонков

[flat_ab id=”13″]

Для рядового пользователя принцип работы беспроводных звонков очень прост – нажимается кнопка передатчика, радиосигнал от нее идет к приемнику, активирует там электрическую цепь, подающую напряжение на динамики и играет мелодия.

Несмотря на то, что схема устройства редко к нему прикладывается производителем, многочисленные радиолюбители взяли на вооружение сам дистанционный способ управления устройством, изготавливая своими руками  не только звонки, но и различные управляющие устройства – беспроводной выключатель света или дистанционный подъемник гаражных ворот.

Схемы этих устройства просты в изготовлении и неприхотливы в эксплуатации. Первые две это отдельные платы для кнопки и приемника, а третья схема даже не требует никакой настройки – в качестве приемника стоит обычный сверхгенератор и по отзывам пользователей все отличается высокой стабильностью работы.

Видеоглазок для беспроводного звонка

Общая схема монтажа звонка на двери может позволять дистанционно наблюдать за подъездом или улицей. Если на входной двери или в калитку установлен видеоглазок с камерой, то внутри дома сразу видно кто звонит. В зависимости от модели устройства, изображение, что передает видеоглазок, отображается на отдельном приемном дисплее или передается на обыкновенный компьютерный монитор. Качество картинки при этом определяется камерой, что установлена в видеоглазок.

Когда выбирается такая схема устройства, надо учитывать что видеоглазок с камерой требуют более основательного питания. Основные решения этой проблемы следующие:

• Выбор качественного комплекта с минимальным энергопотреблением (если надо производить запись постоянно).
• Схема предусматривающая пользование камерой только после нажатия на кнопку звонка (видеоглазок фиксирует только тех, кто звонил).
• Видеоглазок с камерой запитываются отдельно от сети. Казалось бы, зачем тогда беспроводной звонок, но такая схема тоже встречается достаточно часто.

• Схема подключения должна комплектоваться датчиком движения (видеоглазок с камерой начинают работать когда кто-то проходит мимо – полезно, если в подъезде есть люди с неадекватным чувством юмора).

В зависимости от того, зачем планируется устанавливать видеоглазок с камерой, выбирается разрешение последней – какого качества она будет снимать картинку. Также надо учитывать, что чем выше разрешение, тем большее количество данных будет передаваться камерой по радиоканалу за единицу времени и тем требовательнее такая схема к питанию.

Нюансы при выборе беспроводного звонка

Как и обычные модели, беспроводные звонки для входной двери надо выбирать, руководствуясь определенными правилами, особенно если покупка такой вещи совершается впервые, и нет опыта эксплуатации подобных устройств.

Расстояние

Главное для беспроводного звонка качество – это радиус и мощность сигнала, который передается от кнопки к динамику. Если между ними будет 5-10 метров, то на этот показатель вряд ли стоит обращать пристальное внимание, а когда предполагается использовать устройство на расстоянии 50-150 метров, то лучше испытать его перед покупкой и договориться с продавцом про обмен или возврат, если на нужном месте этот электрозвонок все-таки работать не будет. Это тоже вполне возможно – глазами ведь не видно, есть на пути сигнала препятствия или нет.

Питание

Количество батареек, необходимое для работы устройства, какие разновидности используются, и как часто их придется менять. На последний вопрос правдиво вряд ли кто-то ответит, но если продавец будет очень уж расхваливать небывалую экономичность, то стоит задуматься. На тип батареек особое внимание обращать не стоит – главное, чтобы их можно было свободно приобрести.

Комплектация

Тут все просто – надо проверить по паспорту, чтобы все было на месте. Особенно внимательно надо отнестись к звонку, оснащенному видеоглазком, несколькими кнопками и прочими дополнительными мелочами. Если дома обнаружится, что какой-то детали не хватает, то в лучшем случае придется ехать назад, а в худшем доказывать, что это заводской некомплект, а не потеря запчастей по вине покупателя.

Переплата

Возможность приобрести модель попроще. Если от звонка нужно чтобы он просто звонил, то приобретать устройство, которое можно подключать к компьютеру, чтобы записать в него свою мелодию звонка и переплачивать за это вдвое или втрое – скорее всего смысла нет.

Крепление

Липучка может оставлять на поверхности следы клея, если переставлять кнопку, а шуруп придется закручивать в стену или входную дверь. Липучка может отвалиться, а шуруп вкручивается один раз. Что лучше – выбирать надо по ситуации.

Гарантия от производителя

Особо ломаться в простых звонках нечему и отвозить его на ремонт может обойтись дороже, чем покупка нового устройства, но желательно уточнить этот вопрос. Если же приобретается модель с камерой, внутренним экраном и датчиком движения, то на гарантию нужно не просто обращать внимание, а настоятельно требовать заполнения всех документов.

Электроника может прослужить и 10 лет, а может отказать через пару месяцев, особенно если она используется от случая к случаю.

Общее впечатление

Кроме того, что устройство должно быть красивым, надо смотреть на качество материалов, из которого оно изготовлено. Если приобретается уличный звонок, то лучше выбрать кнопку с анивандальным корпусом. Далее – обращать внимание на мелодию, которую придется слушать изо дня в день, и выбирать устройство про производителю. Последний момент достаточно немаловажный – от него зависят многое характеристики устройства и качество его гарантийного обслуживания.

Наглядно как работает беспроводной уличный звонок на следующем видео:

Установка звонка

Исходя из размеров кнопки и функционала самого устройства, подбирается и место для их монтажа. Выбор тут небогат – надо чтобы кнопку было хорошо заметно, а если это подъезд, то и чтобы было понятно к какой двери она относится.

• Стена возле двери. Этот место для крепления используется чаще всего – если кнопка на липучке, то ее крепление зависит от того, покрашена стена или побелена. В первом случае поверхность надо тщательно обезжирить, а во втором – лучше использовать шуруп.
• Наличник или полотно двери. Ту все предельно просто – обычное крепление на шуруп-саморез.
• В калитку частного дома. Здесь надо больше думать не про то, куда и как прикрутить кнопку, а как защитить ее от прямых лучей солнца, дождя и прочих атмосферных явлений.

Также в частном доме стоит задуматься про звонок с двумя динамиками, чтобы продублировать сигнал звонка в мастерскую, сад и прочие места, где хозяева могут бывать часто и подолгу.

При установке динамиков внутри дома есть два варианта – если это просто звонок, то установить его как можно незаметнее, но с учетом того, возможно придется отключать или менять мелодию, для чего к нему нужен относительно свободный доступ. Если используется монитор наблюдения и переговорное устройство, то для них надо делать отдельную подставку или использовать для этого нишу в стене (если она есть).
