Монтаж битумной черепицы: пошаговая инструкция, подготовительные работы

Правильный монтаж битумной черепицы влияет на ее надежность, практические характеристики, срок эксплуатации. Чтобы покрытие служило десятки лет без протечек и других неприятностей, нужно строго следовать инструкции по монтажу кровли из гибкой черепицы.

Не рекомендуется монтировать кровельное покрытие в дождливую или снежную погоду, а при укладке в холодное время года нужно пользоваться строительным феном для прогревания клеевого слоя гонтов.

Монтажные работы выполняют поэтапно, в несколько шагов, каждый из которых принципиально важен для качества всей кровельной системы.

Подготовительные работы

Каким бы надежным ни было покрытие из мягкой кровли, крыша может «поехать» или потечь, если крепление сделано без грамотной подготовки. Поэтому предварительные работы перед укладкой кровли очень важны и должны выполняться профессионалами в несколько этапов.

Создание стропильной системы

На стропила приходится основная нагрузка от гибкой черепицы, поэтому нужно сделать правильный расчет с учетом веса кровельного пирога, ветрового и снегового воздействия.

Совет. Надежно закрепляйте стропильные ноги, обрабатывайте деревянные элементы специальными защитными средствами для повышения надежности конструкции.

Устройство пароизоляции

После монтажа стропил необходимо уложить пароизоляционную пленку, которая защитит кровельный пирог и утеплитель от конденсата. Пленка укладывается внахлест, а образовавшиеся швы проклеиваются скотчем.

Утепление

Чтобы теплоизоляция надежно держалась, между стропильными ногами нужно прибить брусок, который будет удерживать плиты утеплителя. Выбрать правильную толщину утеплителя поможет теплотехнический расчет. Теплоизоляционные плиты укладываются вразбежку, покрываются ветровлагозащитной пленкой, которая крепится контрбрусом.

Совет. Контрбрус нужно прибивать параллельно стропилам, чтобы создать свободный вентиляционный канал для удаления избытка влаги из подкровельного пространства.

Устройство ровного основания под гибкую черепицу

Монтаж битумной черепицы должен производиться только на ровное твердое основание, в качестве которого предпочтительно использовать обрешетку и сплошной настил из влагостойкой фанеры или ОСП. Доски фиксируют специальными оцинкованными гвоздями.

После укладки основания подготовка к монтажу мягкой кровли завершается – можно приступать к основным работам.

Монтаж битумной кровли: используемые материалы

При монтаже битумной гибкой черепицы рекомендуем применять высококачественные материалы марки «ИКОПАЛ», которые произведены в соответствии с европейскими стандартами и сертифицированы по российским нормам. Для устройства мягкой кровли понадобятся указанные ниже материалы.

Кровельное покрытие включает:

  • СБС-модифицированную битумную черепицу ИКОПАЛ с основой из стеклохолста с цветной сланцевой посыпкой с верхней стороны;
  • коньково-карнизную полосу аналогичного состава для обустройства карнизов, коньков, ребер;
  • ендовный ковер – рулонный защитный материал, который применяется для усиления мягкой наплавляемой кровли в ендовах, других уязвимых местах;
  • подкладочный ковер – рулонная гидроизоляция, укладка которой является обязательным этапом в работах по монтажу кровли.

Совет. Подкладочный ковер укладывается по всей поверхности кровли снизу вверх параллельно карнизному свесу. Не допускайте образования складок!

Дополнительные компоненты/материалы

  • Металлические планки примыкания, фронтонные планки, капельники нужны для отведения влаги с краев крыши, придания ей завершенного внешнего вида.
  • Крепление битумной черепицы невозможно без специальных оцинкованных гвоздей с размером шляпки от 8 мм.
  • Мастика и клей-герметик «ИКОПАЛ» применяются для герметизации мест примыкания, перехлестов, других узлов и швов.
  • Элементы вроде дефлекторов, вентиляторов подкровельного пространства или фланцев для прохождения труб обеспечивают вывод вентиляционных систем на крышу.
  • Водосточная система «ИКОПАЛ», включающая желоба, кронштейны, воронки, колена, крепления, позволяет эффективно отводить наружную воду.

Пароизоляция

Инструкция по устройству кровли говорит о необходимости создания надежного пароизоляционного слоя. В качестве пароизоляции стоит применять прочную четырехслойную армированную мембрану «ИКОПАЛ Поликрафт», которая не только защищает от конденсата, но и эффективно отражает тепло, снижая энергозатраты.

Совет. Пароизоляцию укладывайте внахлест 100–150 мм и герметизируйте двусторонним скотчем.

Теплоизоляция

Монтаж битумной черепицы предполагает использование такого теплоизоляционного материала, как негорючая минеральная вата плотностью от 30 кг/м3.

Ветрозащитные мембраны

Защищать утеплитель от ветра, воды помогают гидроветрозащитные мембраны ICOPAL Monarperm, которые укладываются поверх теплоизоляции без вентилируемого зазора.

Не пытайтесь сэкономить на материалах для битумной кровли, поскольку это приведет к ухудшению качества и снижению срока безремонтного использования кровельного покрытия.

Укладка кровельного материала: инструкция по монтажу

Подготовительные мероприятия проведены, основание под кровлю готово – значит, можно приступать непосредственно к монтажу гибкой черепицы.

1. Монтируем подкладочный ковер

1. Основание из влагостойкой фанеры или ОСП
2. Подкладочный ковер ICOPAL K-EL/FEL’X
3. Кровельный клей ICOPAL
4. Кровельные гвозди
5. Край карнизного свеса

Сначала на готовое ровное основание укладываем специальный гидрозащитный слой – подкладочный ковер «ИКОПАЛ» К-ЕЛ или «Феликс». Разворачиваем его снизу вверх параллельно карнизному свесу, фиксируем к основанию по верхнему краю через каждые 40 см, по нижнему – через 10 см. Герметизируем перехлесты мастикой.

2. Монтируем планки

1. Основание из влагостойкой фанеры или ОСП
2. Подкладочный ковер K-EL/FEL’X
3. Карнизная планка
4. Торцевая планка

На подкладочный ковер кровельными гвоздями прибиваем по зигзагообразной разметке карнизные и торцевые планки. Перехлест составляет 3–5 см, шаг между гвоздями – 10 см.

3. Монтируем карнизную полосу

1. Карнизная планка
2. Коньково-карнизная полоса

С коньково-карнизной полосы удаляем защитную пленку, отступаем от перегиба карнизной планки 10–20 мм, фиксируем полосу стык в стык. В местах перфораций и по краям прибиваем гвоздями.

4. Монтируем ендовный ковер

1. Подкладочный ковер K-EL/FEL’X

Ковер для защиты ендовы монтируется в два слоя: верхний соответствует цвету основного покрытия, а в качестве нижнего используется дополнительный слой подкладочного ковра. Он крепится гвоздями с шагом в 20 см. Ендовный ковер укладывается по направлению оси ендовы с фиксацией краев через каждые 10 см.

Совет. Чтобы не повредить ендовный ковер при отрезании гибкой черепицы, под нее следует подложить фанерный лист.

5. Монтируем рядовую битумную черепицу

Чтобы при монтаже мягкой кровли не возникло визуальных дефектов, перед укладкой рекомендуется перемешать гонты из четырех или шести упаковок для уравновешивания оттенка. После этого можно приступать непосредственно к покрытию крыши битумной черепицей.

Монтаж кровли начинается с середины карнизного свеса и продвигается к торцам. Чтобы уложить первый ряд, отступаем 1 см от нижнего края карнизной гибкой черепицы и на этой линии крепим нижний край рядовых лепестков, предварительно сняв с гонтов нижнюю защитную пленку. Крепление производится четырьмя или шестью (при большом уклоне) гвоздями на один гонт.

Совет. При использовании прямоугольных гонтов число гвоздей следует увеличить до 5 на плоских крышах и до 7 на скатах с углом наклона больше 45 градусов.

При дальнейшем монтаже рядовой черепицы следим, чтобы лепестки каждого последующего ряда совпадали с вырезами предыдущего. В районе торцов обрезаем гонты по краю, приклеиваем их к торцевой планке мастикой, а швы герметизируем соответствующим клеевым составом.

Монтаж черепицы в труднодоступных местах

Особого внимания и контроля требует монтаж мягкой кровли в зонах примыкания к стене или дымоходу, в области проемов для прокладки труб, коммуникаций, на кровельном коньке. Несоблюдение технологии укладки в этих местах способно нанести ущерб герметичности и внешнему виду покрытия.

Главное правило при устройстве монтажных проходов или заведении мягкой кровли на подъемные полосы при устройстве дымоходов заключается в том, чтобы фиксировать гонты битумной мастикой и обязательно герметизировать швы клеем-герметиком «ИКОПАЛ».

1. Коньково-карнизная черепица ICOPAL Combi
2. Кровельные гвозди

Для монтажа коньковой черепицы используют плитки коньково-карнизной полосы ICOPAL Combi размером 25 на 33 см. Инструкция требует, чтобы рядовые гонты были доведены до того уровня, где места их крепежа будут перекрыты коньковой плиткой. Последнюю укладывают в параллель коньку, перегибая через скат, затем фиксируют двумя гвоздями с каждой стороны.

Перехлест при укладке коньковой плитки должен составлять 5–10 см и закрывать крепления каждого предыдущего элемента. Завершающую плитку фиксируют мастикой.

Совет. Поделить коньково-карнизную полосу «ИКОПАЛ» на отдельные плитки несложно: просто разломайте ее на три части в местах с перфорацией.

Резюме

Пошаговая инструкция по монтажу гибкой черепицы позволит создать надежное, прочное, красивое кровельное покрытие, которое на протяжении долгого времени будет защищать здание от протечек и атмосферных влияний.

Правильная технология укладки вместе с использованием качественных материалов от производителя ICOPAL обеспечит длительную сохранность эксплуатационных и эстетических характеристик кровли.

Технология монтажа гибкой черепицы (мягкой кровли) своими руками: пошаговая инструкция

Кровля из гибкой черепицы — это красиво, надежно и довольно просто. Ее вполне можно смонтировать самостоятельно, поскольку каких-то особых навыков или специальных инструментов вам не потребуется. В приведенной ниже инструкции подробно рассказано, как укладывать мягкую кровлю на всех основных участках крыши.

Даже если вы не планируете делать это своими руками, полученные знания пригодятся для того, чтобы вовремя заметить ошибки или недобросовестную работу приглашенных подрядчиков.

Гибкая черепица DOCKE PIE нарезается на производстве на отдельные элементы — гонты, размер и форма которых определяются серией выпускаемого продукта. Гонты укладываются рядами с вертикальным нахлестом друг на друга и фиксируются двумя видами крепежа:

  • специальными кровельными гвоздями. Общая схема мягкой кровли с указанием мест пробивки гонтов гвоздями находится в каждой упаковке;

  • с помощью битумного клея. На лицевой поверхности каждого гонта расположены клеевые полосы, на которые при монтаже накладываются лепестки расположенного выше элемента. При нагреве на солнце слои битума на клеевых полосах и обратной стороне лепестков расплавляются и образуют прочный замок, работающий на межмолекулярном уровне. Поскольку механизм склеивания гибкой черепицы основан на том же принципе, что и сварка металла, он называется сваркой гонтов.


В результате при правильной установке мягкой кровли образуется герметичное, ровное и ветроустойчивое покрытие. Нанесенная на лицевую поверхность гонтов гранулированная посыпка надежно защищает материал от воздействия окружающей среды и формирует рисунок кровли.

В первую очередь отметим, что устройство мягкой черепицы возможно на кровлях с углом наклона не менее 12°. Это требование СП «Кровли», оно связано с особенностями самого материала и его укладки.

При планировании кровельных работ желательно учитывать погодные условия во время монтажа:

  • укладывать гибкую черепицу лучше всего в сухую, безветренную и не очень жаркую погоду. Делать это в дождь или снег запрещается;

  • на солнце склеивание гонтов происходит быстрее, однако при слишком высокой температуре они размягчаются, поэтому работать с ними будет сложнее;

  • при температуре воздуха ниже +10 °C кровельные материалы, наоборот, становятся более жесткими и хрупкими, поэтому их нельзя надолго оставлять на открытом воздухе. Перед началом работ их следует выдержать в теплом помещении (не менее 24 часов при температуре от +15 °C) и затем подавать на крышу минимально возможными партиями. Перед монтажом места сгиба гонтов и нанесения мастики, а также клеевые полосы нужно дополнительно прогревать строительным феном.

Важно: установка мягкой кровли — это работа, связанная с повышенным риском при нахождении на высоте. Необходимо строго соблюдать правила техники безопасности. Для перемещения по крыше следует использовать специальные упоры, лестницы и мостики, ходить по кровельным коврам и гибкой черепице запрещается. Выход на крышу возможен только в специальной одежде и обуви при наличии страховочного оборудования.

Необходимо также дать несколько рекомендаций о том, как сделать мягкую кровлю максимально красивой и аккуратной:

  • на одном скате следует использовать гибкую черепицу из одной партии, при этом перед укладкой рекомендуется перемешать гонты не менее чем из трех пачек;

  • для фиксации ряда кровельных материалов используется битумная мастика.

    Ее нужно наносить ровным слоем толщиной не более 0,5 мм. Если мастики будет слишком много, покрытие может вздуться, а излишки вытекут на кровлю и испортят ее внешний вид;

  • чтобы черепица легла ровно, перед ее укладкой на скаты наносят разметку — сетку из горизонтальных и вертикальных линий, в соответствии с которой и ведут монтаж. Это позволит избежать визуально заметных искажений монтажной линии кровли, особенно на скатах с нарушенной геометрией.

Для устройства мягкой черепицы на кровле потребуются инструменты, которые есть у любого домашнего мастера.


В качестве крепежа используются оцинкованные ершеные или винтовые гвозди следующих типоразмеров:

  • длина не менее 30 мм, широкая шляпка диаметром от 8 мм — для крепления кровельных материалов (черепицы и подкладочных ковров) и доборных элементов;

  • длина 50 мм с потайной шляпкой — для монтажа сплошного основания.  Вместо них можно использовать анодированные или гальванизированные саморезы по дереву аналогичного размера.

Кроме того, при установке мягкой кровли понадобится специальная битумная мастика для гибкой черепицы.

Битумную черепицу укладывают на сплошное основание, которое обычно монтируют из плит ОСП-3 или влагостойкой фанеры ФСФ следующим образом:

  • плиты разрезаются по длинной стороне на части размером не более 500 мм;

  • ряды располагают с продольным сдвигом, чтобы не допускать стыковки углов четырех плит в одной точке;

  • между каждой парой плит оставляют термокомпенсационный зазор в 3–5 мм;

  • перепад высот между соседними элементами сплошной обрешетки под установку мягкой кровли не должен быть более 2 мм;

  • если предусматривается установка коньковых аэраторов для вентиляции подкровельного пространства, на стыке скатов между плитами оставляется зазор в 5 см для выхода воздуха.


Если на крыше есть дымоход, по его периметру устанавливаются бруски треугольного сечения — галтели. Они нужны для того, чтобы под настилаемыми далее покрытиями в этой зоне не образовывались воздушные прослойки. С лицевой стороны галтель можно не ставить, если угол между стенкой трубы и скатом больше 120°. Если ширина дымохода более 500 мм, за ним создается разжелобок, который будет перенаправлять потоки воды и снега в обход трубы.

Подкладочный ковер нужен для того, чтобы обеспечить дополнительную гидроизоляцию и увеличить срок службы кровли. Стандарты компании Docke предусматривают использование подкладочных ковров по всей площади поверхности, где будет уложена мягкая кровля, независимо от ее угла наклона.

Перед монтажом условно разделим крышу на две части:

  • ендовы (если они есть) и зона от края карнизного свеса вверх по скату на расстояние, равное длине карнизного вылета плюс толщина стены плюс 500 мм. Здесь рекомендуется укладывать самоклеящиеся ковры серии SAND FIX;

  • остальные части скатов. На них можно использовать ковры с механической фиксацией.


Сначала покрываются ендовы, затем скаты, на которые полотна настилаются горизонтальными рядами с нахлестом не менее 100 мм по длинной стороне и 150 мм по торцам. Их можно укладывать как снизу вверх, так и сверху вниз, но продольные нахлесты должны делаться так, чтобы находящееся выше по скату полотно заходило на нижнее. В противном случае в зону стыка будет затекать вода.



Если устройство мягкой черепицы будет производиться сразу же после монтажа подкладочных ковров и температура окружающего воздуха выше +15 °C, самоклеящиеся ковры гвоздями фиксировать не нужно. В противном случае (длительный перерыв в работе или прохладная погода) их крепят по указанной ниже схеме.





а — крепление самоклеящихся подкладочных ковров Döcke PIE при температуре окружающего воздуха не ниже +15 °С; б — крепление подкладочных ковров Döcke PIE с механической фиксацией на основе полиэфира, а также самоклеящихся подкладочных ковров Döcke PIE при температуре окружающего воздуха ниже +15 °С; в — крепление подкладочных ковров Döcke PIE с механической фиксацией на основе стеклохолста.

По всему периметру кровли подкладочные ковры дополнительно фиксируются специальными доборными элементами — металлическими карнизными и фронтонными планками. При монтаже нужно соблюдать следующие правила:

  • перед установкой с каждого элемента следует снять защитную пленку. Если этого не сделать, она со временем потрескается и испортит внешний вид крыши, а удалить ее будет проблематично;

  • если для крепления водосточных желобов будут использоваться кронштейны, которые фиксируются к обрешетке, их нужно установить до монтажа карнизных планок;

  • каждый доборный элемент монтируется так, чтобы один из его бортиков прижимал подкладочный ковер, а другой закрывал торцевую часть обрешетки и сплошного основания. Нижний край карнизной планки при этом должен быть направлен в сторону водосточных желобов;

  • планки укладываются с нахлестом не менее 50 мм и крепятся двумя рядами гвоздей с шагом 120–150 мм. Гвозди располагаются вразбежку.

Перед тем как укладывать мягкую кровлю, проводится дополнительная гидроизоляция ендовы. Это одно из самых проблемных мест на крыше, поскольку именно здесь в теплое время года собирается вода, а зимой — снег и лед. В ендове укладывается специальное битумно-полимерное полотно, которое так и называется — ендовый ковер:

  1. Он настилается поверх подкладочного ковра с небольшим (2-3 см) смещением по оси, чтобы их кромки не находились друг над другом.

  2. Затем с обратной стороны ендового ковра (или на соответствующие места ската) наносится тонкий слой мастики шириной 100 мм. Ендовый ковер аккуратно прижимается и разглаживается так, чтобы под ним не осталось воздушных пузырей.

  3. Дополнительно ковер фиксируется гвоздями, которые набиваются на расстоянии 30 мм от каждой кромки с шагом не более 200 мм.

  4. С помощью строительной шнурки наносятся две разметки. Сначала отмечаются границы желоба — две параллельные прямые на расстоянии 100–150 мм от оси ендовы, а затем границы зоны, не пробиваемой гвоздями — такие же линии, но отстоящие от оси на 300 мм. Внутри этой зоны гибкая черепица будет крепиться только на мастику.


Ендовый ковер желательно укладывать единым куском по всей длине ендовы, независимо от угла мягкой кровли. Если это невозможно, стык нужно сделать как можно выше по скату, а нахлест (не менее 200 мм, верхнее полотно заходит на нижнее) промазать битумной мастикой.


Устройство мягкой черепицы начинается с нижней части ската — с ендовы или с одного из углов ската при ее отсутствии. Нижний ряд выкладывается из специальных гонтов — коньково-карнизной черепицы. Они имеют прямоугольную форму, разделены на три квадратные части специальной заводской перфорацией. С тыльной стороны находятся две пленки, как показано на рисунке.

При установке на карнизный свес гонты вдоль перфорации не сгибаются и не разрываются, непосредственно перед монтажом снимается пленка №1 (нижняя). Пленку №2 нужно оставить на месте.

Последовательность монтажа:

  1. Если монтаж начинается в ендове, первый гонт устанавливается и подрезается по размеченной ранее границе желоба. При укладке от фронтона он располагается с отступом от перегиба торцевой планки на 10 мм и закрывает таким образом ее крепежные элементы. В обоих случаях нижняя кромка гонта не должна доходить до перегиба капельника на 10 мм, также закрывая при этом крепеж.

  2. Гонт крепится гвоздями в верхних углах каждого квадрата, снизу дополнительно приклеивается на мастику. В зоне ендовы, не пробиваемой гвоздями, черепица фиксируется только на мастику. Крайний верхний уголок первого гонта срезается для отбоя воды и промазывается мастикой.

  3. Каждый следующий гонт укладывается плотно встык к предыдущему, выравнивается по нижней кромке и закрепляется аналогичным образом. В нижние части квадратов гвозди пока не забиваются, это будет сделано позже.

  4. Последний гонт в ряду подрезается так, чтобы его край не доходил до перегиба торцевой планки на 10 мм. Верхний уголок также обрезается и промазывается мастикой.


Как уже говорилось выше, устройство мягкой кровли на скатах ведется по предварительно нанесенной разметке. На тыльной стороне гонтов рядовой черепицы также имеются две защитные пленки. Перед монтажом снимается та, которая находится ниже, то есть на лепестках (пленка №1 на рисунке).

Гибкая черепица укладывается снизу вверх. Точка начала монтажа выбирается исходя из размеров и конфигурации крыши:

  • при наличии ендовы монтаж всегда начинается от нее;

  • если ендовы нет, то при длине ската более пяти метров начинают от его середины, в противном случае — от одного из углов.

Гонты первого ряда укладываются на установленную ранее коньково-карнизную черепицу с отступом в 10 мм по нижней кромке и фиксируются кровельными гвоздями. Затем гвоздями пробиваются нижние углы квадратов коньково-карнизной черепицы так, чтобы их шляпки оказались под расположенными сверху лепестками рядовых гонтов (именно поэтому на предыдущем этапе гвозди здесь не забивались). Затем лепестки рядовой черепицы приклеиваются на мастику.

Точки крепления гвоздями определяются исходя из формы гонтов и уклона ската:

  • если угол мягкой кровли меньше 45° (но больше 12°, по требованиям СП), то достаточно одной линии гвоздей под серединой нижней клеевой полосы;
  • при уклоне от 45° до 90° гонты дополнительно пробивают по верхним углам


Следующие ряды черепицы укладываются аналогично, но вместо мастики используются клеевые полосы нижележащих гонтов. Последний в ряду гонт подрезается так, чтобы его край не доходил 10 мм до перегиба торцевой планки. Верхний уголок гонта срезается и промазывается мастикой, чтобы создать канал для стока воды.

При устройстве мягкой кровли, в зависимости от проектного решения, применяются следующие технологии гидроизоляции конька:

  • вентилируемый конек. Является частью системы вентиляции кровли, через него выходит воздух, циркулирующий в подкровельном пространстве и выводящий из него теплые влажные пары;

  • обычный конек. Для выхода воздуха используются другие конструктивные элементы кровли.

Далее мы расскажем, как сделать мягкую кровлю с вентилируемым коньком, чтобы обеспечить ей необходимую функциональность и эстетическую привлекательность. Для этого под гибкую черепицу устанавливаются коньковые аэраторы:

  1. Если при монтаже сплошного основания в зоне конька вентиляционный зазор для выхода воздуха сделан не был, его необходимо выпилить. Ширина зазора — 50 мм. Гибкая черепица при этом должна закрывать весь скат до его верхней границы.

  2. Элементы конькового аэратора устанавливаются последовательно, соединяются через торцевые защелки и крепятся гвоздями в установленных местах.

  3. При угле наклона кровли более 50° коньковый аэратор необходимо подрезать для обеспечения его необходимого раскрытия.

После этого аэратор закрывается сверху коньково-карнизной черепицей:

  1. Каждый гонт разделяется на три квадрата вдоль заводской перфорации.

  2. Квадратные элементы устанавливаются с нахлестом в 50% площади и закрепляются четырьмя гвоздями по центральным клеевым полосам.

  3. Гонты укладываются навстречу преобладающему направлению ветра.




Если коньковые аэраторы проектом не предусмотрены, конек сразу закрывается коньково-карнизной черепицей указанным выше способом. Аналогично обустраиваются и хребты скатной кровли.


Обустройство зоны выхода дымохода производится в процессе монтажа гибкой черепицы, в тот момент, когда она подведена вплотную к трубе снизу. Для герметизации используется ендовый ковер. Из него вырезаются 4 выкройки. Их размеры указаны на рисунке (B — ширина трубы, L — ее длина в направлении ската). Расход ендового ковра при оптимальном раскрое — 800 мм плюс половина периметра трубы.

Далее производим герметизацию проходного отверстия дымовой трубы:

  1. Выкройки в порядке их нумерации промазываем мастикой и наклеиваем на трубу и на скат. На скат ендовый ковер должен заходить на 200 мм со всех четырех сторон, на трубу — на 300 мм. Лицевая выкройка при этом приклеивается на уже уложенный ряд гибкой черепицы, а остальные — на подкладочный ковер.

  2. Закрываем верхнюю часть ковра на трубе металлическими планками. Если труба кирпичная, делаем штробу по всему периметру и заводим в него ребра планок.

  3. Заполняем место стыка трубы и планок примыкания полиуретановым герметиком.


После этого продолжается установка мягкой кровли. Сбоку при подходе к трубе гонты подводятся на расстояние 80 мм от галтели, их верхние уголки срезаются так же, как это делалось при укладке черепицы в зоне ендовы и торцевых планок. Черепица заводится на ендовый ковер и прибивается гвоздями в установленных местах, боковая часть приклеивается мастикой (ширина слоя 100 мм). Первый ряд над трубой также подрезается, чтобы отступ от трубы составлял 80 мм, и приклеивается на ендовый ковер.

В предлагаемом видеоролике процесс обустройства основных узлов кровли из гибкой черепицы проиллюстрирован на учебном макете скатной крыши. По всем вопросам, связанным с технологией выполнения монтажных работ, а также подбором материалов и подготовкой сметы для установки мягкой кровли под ключ, обращайтесь по телефонам горячей линии компании Docke или к любому из наших авторизованных партнеров.


Как укладывать битумную черепицу — Руководство по установке черепицы

Изучите основы укладки битумной черепицы, любезно предоставлено IKO.

Когда приходит время заменить крышу, объем доступной информации может быть ошеломляющим. Множество веб-сайтов и видеороликов подробно рассказывают о том, как крыть крышу черепицей. Эта статья от экспертов IKO Roofing поможет вам разобраться во всем этом, выделив основные этапы и изложив основное назначение каждого компонента кровельной системы. Эта статья не заменяет надлежащего живого обучения, и IKO рекомендует, чтобы укладкой черепицы занимались только хорошо обученные профессиональные подрядчики по кровельным работам.

В следующий раз, когда вы будете читать инструкции на упаковке или смотреть видео с практическими рекомендациями на YouTube, вы гораздо лучше поймете, почему черепица укладывается именно так, как она есть.

Вот основные шаги по покрытию кровли черепицей.

1. Первым шагом в любом кровельном проекте всегда является безопасность.

Работа на высоте на крыше сопряжена с риском падения и другими проблемами безопасности. IKO рекомендует, чтобы кровельные работы выполнялись квалифицированными специалистами, которые лучше всего знают, как укладывать кровельную черепицу, и полностью обучены всем аспектам безопасности при строительстве крыш. Кроме того, важно ознакомиться с применимыми местными строительными нормами и убедиться, что крыша соответствует всем требованиям.


2. Понять физику работы наклонной черепичной крыши.

Битумная кровельная черепица просто полагается на силу гравитации для отвода воды от дождя или таяния снега. Если кровельная черепица и все дополнительные компоненты крыши расположены и перекрываются с учетом этого, крыша должна успешно отводить воду. В словаре «чеканка» определяется как «разложить или расположить так, чтобы они перекрывались». Итак, теперь давайте посмотрим на последовательность перекрывающихся компонентов конструкции крыши, чтобы увидеть, как это применимо.


3. Подготовка палубы.

Перед укладкой любых кровельных материалов убедитесь, что настил крыши ровный, правильно прикреплен к фермам крыши, сухой и не имеет щелей и отверстий. Наличие чистой, ровной поверхности настила поможет гарантировать, что только что покрытая черепицей крыша также будет выглядеть гладкой и плоской после отделки.




4. Работайте снизу вверх.

Мы работаем не только с нижней части крыши, мы также начинаем с самого нижнего слоя с точки зрения кровельных компонентов. Битумная черепица является видимой частью и первой линией защиты от ненастной погоды, но действительно имеет значение то, что находится под ней. Первый материал, устанавливаемый на карнизе, — это капельная кромка. Он буквально обеспечивает чистый, острый край для начала крыши и защищает нижний край настила крыши от повреждения водой, не позволяя воде «бросить вызов гравитации» и затекать обратно «вверх» до того, как она покинет крышу.

Капельница устанавливается подо льдом и водой на карнизах и поверх льда и воды и подстилки на рейках.


5. Защита от наледи на карнизе.

Если вы живете в районе с суровыми зимними климатическими условиями, вы бы носили ботинки, чтобы защитить ноги от льда, слякоти и луж, верно? Что ж, ваша крыша и дом под ней нуждаются в такой же защите, которую обеспечивает защита от льда и воды. Эта тонкая самоклеящаяся мембрана является следующим компонентом и устанавливается поверх капельницы. Образование наледи лучше всего предотвращается за счет надлежащей пароизоляции чердака, адекватной изоляции чердака и тщательной вентиляции; тем не менее, мембрана для защиты от льда является разумным компонентом кровельной системы и, вероятно, требуется вашими местными строительными нормами в холодном климате. Эта ледо-водяная мембрана обычно применяется для нависания над карнизом на 1/4″-3/4″. Чтобы быть полностью эффективным, он должен простираться вверх по крыше до точки не менее 24 дюймов внутри вертикального продолжения внутренней стороны стены. В это время любые ендовы на крыше также должны быть прошиты ледово-водяной мембраной. Почему защита от льда и воды? Потому что эти мембраны работают по тому принципу, что их прорезиненное битумное покрытие герметизирует вокруг стержней вышележащих креплений гонта, добавляя дополнительную степень защиты от водоотведения.

Ледяные запруды образуются, когда талый снег стекает с крыши на карниз и снова замерзает, что заставляет воду снова подниматься под черепицу.

StormShield Защита от льда и воды.




6. Подложка для общей вторичной защиты кровли.

Теперь пришло время подкровельного покрытия, которое может быть либо войлоком, пропитанным асфальтом, либо синтетическим подкровельным покрытием. Оба предлагают вам спокойную защиту под черепицей. В то время как битумная черепица будет основным водоотталкивающим слоем крыши, установка подкровельного покрытия имеет много преимуществ. Войлок укладывают горизонтальными рядами, перекрывая карнизный лед и водозащитный экран на 4 дюйма, а ендовную мембрану на 6 дюймов. Примечание. Если ваш дом находится в регионе, где защита от льда и воды не требуется, начните установку подложки с карниза, выступая над капельником на 1/4″– 3/4″. Помните тот капельник, который мы установили в нижней части крыши? При подъеме по наклонным краям крыши (называемым «грабли») проходит поверх подложки. Хотя это кажется противоречащим принципу перекрытия, установка отливной кромки поверх подстилающего слоя у скосов создает чистый край крыши и придает креплению подложки повышенное сопротивление поднятию ветром. Кроме того, любой дождь с ветром, дующий на кромку граблей, пересекает верхний фланец капельницы и попадает на верхнюю часть подстилающего слоя, а не под него, где это потенциально может вызвать проблему.

Синтетическая подкровельная подложка IKO RoofGard-Cool Grey обеспечивает дополнительную защиту вашей кровли.


7.

Покрытие стыков и ендов.

Если крыша будет протекать, это, скорее всего, произойдет там, где слой гонта пробит, прерван или соприкасается со стеной. Это особые участки, требующие гидроизоляции — дополнительного слоя водоотталкивающего материала, который помогает удерживать воду, стекающую вниз по склону. Долины могут быть как открытыми, так и закрытыми – открытые долины не покрыты гонтом, закрытые – покрыты. Если ваша крыша будет иметь открытые ендовы, что рекомендует IKO, сейчас самое время ендовы должны быть облицованы предварительно сформированной шириной из коррозионно-стойкого металла. Закрытые ендовы завершаются во время укладки гонта. IKO настоятельно рекомендует использовать открытые металлические ендовы для увеличения срока эксплуатации кровли. Завершите укладку подкладочного слоя и ендовы перед укладкой кровельной черепицы. Рекомендуемый материал для гидроизоляции — оцинкованный металл 28 калибра или аналогичный устойчивый к коррозии, не оставляющий пятен материал (проверьте местные нормы и правила). Центр 9Полоса ледо- и водозащитной мембраны шириной 14 мм (36″) в ендове. Изделие временно прикрепляется по одному краю. Аккуратно снимите подложку и положите ее на место, разглаживая все складки. Начните работу с карниза, позволяя дополнительным элементам перекрываться не менее чем на 150 мм (6 дюймов). Удалите временные ногти. Отцентрируйте предварительно обработанную/оцинкованную металлическую облицовку ендовы шириной не менее 610 мм (24″) в ендове и закрепите ее достаточным количеством гвоздей, прибивая гвоздями только по краям. Перекрывайте каждую металлическую деталь не менее чем на 150 мм (6 дюймов) и используйте асфальтопластовый клей под каждой секцией перекрытия. Проведите две меловые линии по всей длине впадины на расстоянии 150 мм (6″) друг от друга вверху и 75 мм (3″) с каждой стороны впадины, увеличивая ширину на 3 мм (1/8″) на каждые 300 мм (12 мм). ″) по направлению к низу до максимум 200 мм (8″). Когда гонты укладываются, уложите их поверх ендовы, обрежьте концы до меловой линии и прибейте гонты на расстоянии не менее 50 мм (2″) от меловой линии. Отрежьте 50-миллиметровый (2″) треугольник от верхнего угла, чтобы направить воду в ендову, и заделайте ендовную часть каждого гонта в 75-миллиметровую (3″) полосу асфальтобетонного цемента. Крайне важно осветить водопроводные трубы и чердачные вентиляционные отверстия, потому что они являются наиболее распространенными проходами через крышу. Установите металлические отливы там, где черепица встречается со стенами или дымоходами. Мембраны для защиты от льда и воды хорошо защищают световые люки, слуховые окна, турбины и другие сложные участки крыши. Применяйте гидроизоляционные материалы в соответствии с процедурой укладки гонта, при этом как гидроизоляционный материал, так и гонты должны работать вместе, чтобы защитить области стыков.

Гидроизоляция размещается вокруг сантехнических труб и вентиляционных отверстий для предотвращения утечек.

Полная укладка черепицы над отливом водопроводной трубы.

Различные кровельные вентиляционные отверстия

Плоскости крыши, примыкающие к вертикальным стенам в конце слоя гонта, защищены металлическими ступенями высотой не менее 125 мм и шириной 125 мм (5″ высотой и 5″ шириной). При укладке новых гонтов каждый ряд гонтов будет покрыт ступенчатым окладом.

Металлические накладки на ступени

Соблюдайте два простых правила:

  • Каждая накладка должна перекрывать нижнюю как минимум на 75 мм (3″), но не должна быть видна ниже верхнего нахлеста гонта.
  • Заделайте каждый шаг фартука битумно-пластичным клеем шириной 75 мм (3″) и закрепите гвоздями. Затем конец каждой черепицы, перекрывающий ступенчатый отлив, также должен быть хорошо залит пластичным цементом.

Металлические ступенчатые отливы имеют прямоугольную форму и стиль, примерно 250 мм (10″) в длину и не менее 50 мм (2″) в ширину, чем поверхность используемой черепицы. Например, при использовании металлического оклада с черепицей с типичной экспозицией 143 мм (5 5/8″) (например, традиционной черепицы с 3 выступами) размер оклада будет 250 мм x 200 мм (10″ x 8″). ). Длина 250 мм (10″) сгибается пополам так, чтобы 125 мм (5″) доставали до поверхности стены, а остальные 125 мм (5″) доходили до настила крыши. Примечание. Допустимы и другие размеры ступенчатых планок. Для гонта IKO Cambridge, с его большей экспозицией 5 7/8″, по-прежнему подходит накладной элемент размером 10″ x 8″, поскольку размер 8″ по-прежнему как минимум на 2″ больше, чем размер внешней поверхности гонта. Однако при прошивании Crowne Slate с его гораздо большей экспозицией 10 дюймов необходимо, чтобы обшивка имела размеры 10 ″ x 12 ″.

Чтобы установить оклад на первый ряд, поместите его на конец стартовой планки. Поместите его так, чтобы язычок торцевой черепицы полностью закрывал его. Прикрепите горизонтальный фланец к настилу крыши двумя гвоздями. Не крепите отлив к вертикальной стене. Это позволит отливу двигаться независимо от любого дифференциального расширения и сжатия, которое может произойти между настилом крыши и стеной. Поместите отлив второй ступени поверх торцевой черепицы в первом ряду, расположив ее на 143 мм (5 5/8″) над нижним краем открытой асфальтовой черепицы.

Убедитесь, что язычок гонта во втором ряду полностью его закрывает. Закрепите горизонтальный фланец на крыше. Второй и последующие ряды будут следовать с обшивкой торцевых гонтов, как и в предыдущих рядах.


8. Черепица в «поле» кровли.

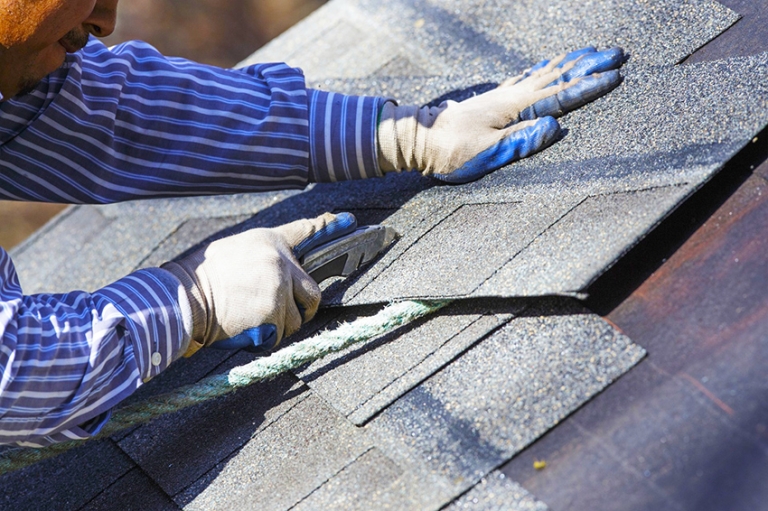

После того, как все, что находится под черепицей, правильно подготовлено и установлено, пришло время научиться крыть крышу черепицей. Независимо от типа или стиля асфальтовой черепицы, который вы выбрали, процесс в основном такой же, как упоминалось ранее — вы начинаете снизу и накладываете друг на друга по мере продвижения по крыше и вверх. Во-первых, перед укладкой полевой черепицы («поля» означает большое пространство крыши в пределах границ карниза, конька и скатов) важно уложить подготовительный ряд стартовой черепицы, специально изготовленной для этой цели. Но даже если вы сделаете свою собственную черепицу на месте, обрезав стандартную черепицу по размеру, обе будут выполнять важные функции на карнизе крыши. Они обеспечивают точку приклеивания герметика к первому ряду гонтов и обеспечивают защиту от водоотведения в местах стыков гонтов, а также в любых вырезах. Профессиональные подрядчики часто рекомендуют и используют стартовые полосы вдоль краев граблей, чтобы получить прямой край, с которого могут начинаться все полевые дорожки. Кроме того, эти стартовые планки повышают ветроустойчивость кровельной системы на уровне наклона. Крайне важно следовать инструкциям производителя для конкретной кровельной черепицы, потому что не все гонты имеют одинаковую экспозицию (часть гонта, которая видна после установки), смещение (расстояние в поперечном направлении между стыками в последовательных рядах, иногда называемое «ступенчатым» или «краевым» расстояние до края») и/или расположение гвоздей. Проблемы могут возникнуть, если гонты подвергаются слишком большому или слишком малому воздействию, или если они не компенсируются надлежащим размером в последовательных рядах (рядах гонтов). Вы должны разместить гвозди в правильном месте и забить их заподлицо с галькой, но не врезаться в нее. Правильное прибивание черепицы имеет решающее значение для ветроустойчивости кровельной системы. Правильное размещение гвоздей также является требованием для ограниченной гарантии на черепицу. Если вы выбрали закрытые долины, они завершаются по мере приближения галечных участков и проходят через долину. Наиболее распространенной закрытой ендовой является ендова с «закрытым вырезом», когда гонты укладываются сначала на всю площадь крыши с одной стороны ендовы, при этом каждый ряд гонтов проходит не менее чем на 12 дюймов через центральную линию ендовы. Поскольку гонты укладываются на прилегающую крышу, конец каждого ряда гонтов обрезается (обрезается) на 2″ назад от центральной линии ендовы.




9. Накладки на бедра и коньки.

Вы прибили последнюю гальку и теперь видите финишную черту. Отличная работа! В этом случае финишная черта – это окантовка бедра и конька. Когда вы устанавливаете гибкую черепицу до вершины крыши, вы не можете просто «согнуть» ее над вершиной. Вместо этого используются отдельные черепицы для покрытия конька, чтобы охватывать конек и сбрасывать воду с любого склона. На рынке доступны различные коньковые гонты, но, опять же, процедура их укладки основана на одном и том же фундаментальном принципе наложения внахлест. Для бедер начните снизу и двигайтесь вверх по наклону. Поскольку коньки находятся в горизонтальной плоскости, принцип подъема не применяется, поэтому коньковая черепица обычно укладывается следующим образом: начинайте с конца конька, противоположного преобладающему направлению ветра, для оптимальной ветрозащиты конька. На вальмовых крышах также допустимо устанавливать заглушки конька, начиная с каждого конца конька, а последнюю деталь устанавливать посередине конька. Последняя часть конька должна быть прибита на место, и, поскольку это будет единственное место на крыше, где гвозди находятся непосредственно, шляпки гвоздей должны быть загерметизированы и покрыты подходящим битумным кровельным клеем. Не забывайте использовать более длинные гвозди для коньковой черепицы. Поскольку гвозди должны проникать в коньковые выступы и последний слой черепицы ниже, вам понадобятся более длинные гвозди, чтобы полностью проникнуть через них в настил крыши.

Пример вальмовой и коньковой установки.

Взгляните на интегрированные кровельные аксессуары IKO PROFORMAX, чтобы увидеть, как различные элементы кровельной системы, описанные выше, работают вместе.

Теперь, когда вы лучше понимаете основные этапы облицовки крыши черепицей, вы можете лучше понять нюансы всего процесса. Вы даже можете понять, почему рекомендуется нанять профессионала!

Для получения более подробной информации или если вы хотите посмотреть и узнать, как это делают профессионалы, ознакомьтесь с этой библиотекой обучающих видеороликов по всем аспектам укладки гонта и кровельных компонентов. Вы также можете прочитать нашу статью о том, как заменить черепицу.

PS200HT

PS200HT

LeakBarrier PS200 HT Ice and Water Armor — модифицированная SBS, армированная стекловолокном, самоклеящаяся модифицированная битумная кровельная подложка премиум-класса для использования под черепицей, металлом, шифером и битумной черепицей. ПС200 HT изготовлен из специально разработанной гибридной полимерной системы, которая позволяет подложке выдерживать высокие температуры (до 260°F). Верхний слой PS200 HT покрыт полиэфирной тканью, что обеспечивает неабразивную поверхность, обеспечивающую отличную проходимость.

В качестве идеального альтернативного продукта попробуйте LeakBarrier® NR600 Ultra.

Использование

Герметичный барьер PS200 HT Ледяная и водонепроницаемая броня помогает защитить палубу здания или внутреннюю конструкцию от протечек, вызванных запрудами льда и воды, а также дождем с ветром. Он очень эффективен на критических участках кровли, таких как ендовы, коньки, стыки накладок, дымоходы, вентиляционные отверстия, слуховые окна, световые люки и секции с пологим уклоном.

Особенности и преимущества

  • Поверхность полиэфирной ткани обеспечивает лучшую проходимость и более низкую температуру поверхности.
  • Специально разработан для металлических и черепичных кровельных систем, устойчив к высоким температурам до 260 °F и покрыт полиэфирной тканью для максимальной проходимости. Нескользящая поверхность также помогает предотвратить соскальзывание плитки с крыши.
  • Отделяемая пленка с разрезом на обратной стороне снимается для облегчения установки и использования.
  • Ограничение экспозиции в течение 180 дней обеспечивает длительное высыхание.
  • Приклеивается непосредственно к бетону, фанере, древесно-стружечной плите и гипсовой обшивке.
  • Самоуплотняющийся вокруг гвоздей, предотвращающий проникновение влаги.
  • Продукт доступен для различных климатических условий.
  • Функционирует как пароизоляция для коммерческих крыш.
  • Соответствует стандарту ASTM D1970.
  • Утверждение округа Майами-Дейд NOA № 18-1105.05.
  • ICC-ES ESR-2116.
  • Строительный кодекс Флориды FL 10450-R10.
  • Подготовленный UL файл кровли № 16744.

Хранение

  • PS200 HT Рулоны должны храниться в сухом помещении.
  • Рулоны должны храниться только торцом. Не хранить в наклонном положении.
  • Валки должны быть защищены от непогоды. Не подвергайте рулоны воздействию прямых солнечных лучей.
  • Храните рулоны при комнатной температуре. Длительное воздействие повышенных температур может снизить адгезивные характеристики мембраны.

Общие меры предосторожности

  • Устанавливайте PS200 HT только тогда, когда температура поверхности раздела материалов (воздух, палуба, материал) составляет 40 °F и повышается.
  • Не устанавливайте при наличии любой формы влаги, такой как вода, лед, снег, роса, дождь и т. д.
  • Перед установкой убедитесь, что крыша имеет хороший дренаж.
  • Надлежащая вентиляция имеет решающее значение. При нанесении на весь настил крыши кровельная система должна обеспечивать достаточную вентиляцию, включая вентиляцию конька и софита.
  • Полная необратимая адгезия достигается, когда подложка проходит полный тепловой цикл. Не пытайтесь удалить подложку сразу после приклеивания к основанию.
  • Использование ручного термофена может улучшить адгезию при укладке подложки в холодную погоду.
  • ( Применимо только к штату Флорида ) — Все плитки должны располагаться поэтапно (две плитки перпендикулярно склону, четыре плитки сверху параллельно склону), не более 6 в высоту. При укладке плоской черепицы и черепицы с проушинами выше уклона крыши 6:12 PS200 HT следует устанавливать за горизонтальной рейкой номинальным размером 1 x 2 дюйма.
  • Не рекомендуется для использования в условиях экстремально высоких температур, например, под медными или цинковыми металлическими кровлями.
  • PS200 HT должен быть покрыт готовым кровельным покрытием в течение указанного времени воздействия продукта. Информацию о времени экспозиции см. в разделе «Функции и преимущества».

Подготовка поверхности

  • Поверхность должна быть чистой, сухой и без пустот, препятствующих адгезии.
  • Перед установкой новой кровли необходимо удалить всю старую кровлю и другие незакрепленные материалы.
  • Приемлемые основания для приклеивания мембран LeakBarrier можно найти на веб-сайте Tarco
  • Для достижения наилучших результатов поверхность можно загрунтовать грунтовкой ASTM D41 перед установкой PS200 HT . При использовании грунтовки убедитесь, что грунтовка полностью высохла перед нанесением PS200 HT .

Применение

  • Перед установкой отрежьте рулон PS200 HT до приемлемой длины.
  • Поместите кусок предварительно вырезанного PS200 по всей ширине HT подложка на подложке, параллельно карнизу (низкому) краю крыши.
  • Выровняйте PS200 HT так, чтобы он был параллелен краю карниза и выступал над карнизом и наклоном примерно на 3/8″.
  • Поместите боковой нахлест на верхнюю сторону крыши, отогните лист и снимите открытую защитную пленку, стараясь не сместить лист.
  • Раскатайте лист от центра к краю, стараясь не допускать складок и выступов. ПС200 HT необходимо установить прямо. Повторите этот процесс для оставшейся половины листа.
  • Нанесите слой асфальтобетонного клея толщиной 1/16 дюйма поверх карниза и сгребите металлические кромки капель на 2–3 дюйма на поверхность настила, где будет пересекаться рулон.
  • Нанесите слой асфальтобетонного клея толщиной 1/16 дюйма на всю ширину рулона на поверхность первого слоя в области 6-дюймового концевого нахлеста перед приклеиванием следующего слоя.
  • Уложите следующий ряд таким же образом, перекрывая первый ряд в конце нахлеста на 6 дюймов
  • Удалите разделительную пленку, покрывающую кромку, если она имеется, перед нанесением следующего листа.
  • Наложите следующий слой внахлест на область внахлест до края ткани предыдущего слоя.
  • Применяйте последующие курсы таким же образом, как и в шагах выше.
  • Сместить крайние круги не менее чем на 3 фута от предыдущего маршрута.
  • Установите гвозди с колпачками или оловянными метками на расстоянии 6 дюймов от центра посередине края кромки (боковой нахлест) или закрепите в соответствии с применимыми строительными нормами.
  • В Т-образном стыке (где пересекаются крайний нахлест и следующий ряд внахлест) нанесите валик кровельного клея внахлест перед укладкой слоя внахлест.
  • Прокатайте всю поверхность мембраны, уделяя особое внимание боковым, торцевым и Т-образным соединениям. Вес катка должен составлять минимум 70 фунтов для небольшого уклона (шаг ≤2:12) и минимум 28 фунтов для крутого уклона (шаг >2:12).

Свойства

Собственность Типичные значения Контрольный тест
Прочность на растяжение, MD 34 фунт-сила/дюйм. АСТМ Д1970
Прочность на растяжение, XMD 28 фунт-сила/дюйм. АСТМ Д1970
Удлинение, мод. кусочек. порция 10% мин. АСТМ Д1970
Адгезия к фанере при 40°F 2 фунта/фут. шириной АСТМ D1970
Адгезия к фанере при 75°F 20 фунтов/фут. шириной АСТМ Д1970
Термическая стабильность, макс. 0,1 дюйма АСТМ Д1970
Гибкость Температура -20°F АСТМ Д1970
Сопротивление разрыву, MD и XMD 20 фунтов силы АСТМ Д1970
Сопротивление скольжению Пройти АСТМ Д1970
Стабильность соединения 260°F АСТМ D5147
Паропроницаемость 0,1 США Perms (макс.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
