Холодное время года требует от владельцев гаражей и хозяйственных построек действий по их обогреву. Если в квартирах есть централизованное отопление, а в частных домах — автономный контур, для отдельных построек часто используют твердотопливные котлы и печки. Сейчас буржуйка бубафоня распространилась, потому что ее можно построить своими руками. Любой мастер сделает себе обогревательный котел за пару дней.

Содержание

Принцип котла длительного горения

Перед обзором агрегата, нужно понять принцип его работы. Печка бубафоня работает на твердом топливе – дровах. Перед тем, как начать ее топить, нужно подготовить древесину. В котле она прогревается до 250 градусов Цельсия с помощью розжига бумагой.

При обугливании, дерево разлагается на простые химические вещества: газы и пары. При достижении температуры в 300o Цельсия, газообразные компоненты воспламеняются, ускоряя термическую реакцию.

Бубафоня – печь длительного горения и относится к агрегатам пиролизного типа. В отличие от других типов котлов, в этой конструкции дрова лежат сверху. Нагрев происходит воздухом, который поднимается снизу и циркулирует по всей емкости. По всему цилиндру расположены небольшие зазоры, которые не дают топливу сгорать одновременно. Благодаря этому происходит долгое горение.

Для защиты от огня, а также, чтобы он не расходился по всей емкости, на очаге предусмотрен защитный экран. Для регуляции температуры используется заслонка. При отключении подача воздуха прекращается, как и процесс горения.

Конструкция котла «бубафоня»

1. Главный часть печи – корпус. Чаще всего имеет форму цилиндра и может быть изготовлен из газовых баллонов, огнетушителей, участков трубы. Важно, чтобы стенки были толстыми, не прогорали от жара. Если за основу берется труба, к ней требуется приварить днище.
2. Для отвода продуктов горения, необходимо сделать дымоход. Подойдет труба диаметром от 11 до 15 сантиметров. В отработке так же будут части воды и поэтому лучше использовать нержавеющую сталь.
3. Подавитель. Металлический круг, с наваренными ребрами, цепляющийся на трубу отвода. Ребра нужны для того, чтобы создать дополнительную подушку воздуха между подавителем и топливом, это увеличивает продолжительность горения.
4. Задвижка. Подвижный элемент, регулирующий количество подаваемого воздуха.
5. Крышка с отверстиями для воздуха. Необходима для образования вторичной КС, в которую попадают газы.

Так как бубафоня печь длительного горения не обладает высоким КПД, она хорошо подходит для помещений малой площади. Она безопасна, нет вероятности взрыва и пожара, что делает ее удобной для гаражей и хозяйственных блоков.

Достоинства и недостатки

• Пиролизная печь – универсальное оборудование, имеющее весомые преимущества. Перед изготовлением их обязательно нужно рассмотреть.
• Расход. Для печек длительного горения характерен низкий расход топлива. На одной загрузкеони могут работать более 12 часов. Это удобно для сушилен, теплиц, гаражей и сараев.
• Изготовление. Схема производства проста, не требует навыков работы со специальным оборудованием.
• Неприхотливость. Возможно закладывать относительно влажные паленья, но содержание воды в них должно быть не более 20%. Подойдут древесные отходы, паллеты, бумагу.

• Высокая рабочая температура. Прогрев происходит при температуре более 500о Цельсия. Такая производительность позволяет быстро согревать сырые помещения.
• Экологичность. В отходном дыму практически отсутствуют вредные примеси, приносящие урон природе.
• Безопасность. Оборудование полностью пожаробезопасно. Отсутствует вероятность взрыва, внезапного распространения огня.
• Автономность. Особенность бубофони, печи длительного горения, в том, что она не требует постоянного наблюдения за топливом. Достаточно одной растопки раз в несколько часов и она будет гореть все время самостоятельно. Закрытый корпус не допустит задувания пламени.
• Минимум обслуживания. При сгорании образуется мало копоти на стенках и дымоходе. Не потребуется постоянно обслуживать котел и чистить его.
• Долговечность. Благодаря простоте, физически ничего не может сломаться. Именно поэтому она может служить на протяжении десяти лет.

Но за простоту требуется платить, так как она обладает рядом существенных недостатков. Во многом они связаны с конструкцией бубофони.

• КПД. Печь бубафоня своими руками не даст высокой производительности. Она рассчитана на помещения относительно небольшой площади. Корпус агрегата неравномерно нагревается, что способствует понижению температуры.
• Неудобство обслуживания. Несмотря на малое образование копоти, чистить ее неудобно. Она образовывается в верхних участках цилиндра.
• Непривлекательность. Посредственный внешний вид связан с общей кустарностью производства. Используя подручные материалы сложно добиться эстетической гармонии.

Из чего можно сделать котел Бубафоня

Половина всей конструкции – это котел, который может быть изготовлен из любого материала, подходящей формы и характеристик. Это могут быть следующие предметы.

1. Печь бубафоня из газовых баллонов своими руками. Сварочные баллоны – лучшая основа для котла. Достаточно подогнать его по размеру и уже можно использовать. Так как газ находится под давлением, его сдерживают толстые стенки металла, что в печке будет препятствовать прогоранию.
2. Старый огнетушитель. Промышленные огнетушители большого объема удобны для изготовления котлов. Несмотря на то, что их диаметр меньше, они способны выдержать термонагрузки.
3. Металлическая бочка. Инструкция по изготовлению аналогична предыдущим вариантам. Для подготовки нужно вырезать верх и использовать его в качестве воздухоотвода.
4. Труба. Широкая канализационная труба с широкими стенками подойдет для котла. Но для этого требуется самостоятельно вырезать два круга из листовой стали и приварить в качестве дна и крышки.
5. Самодельный корпус из листа стали. Котел можно самостоятельно изготовить из стального листа, свернув его в цилиндр и сварив.

Наиболее распространенные материалы – отработанные газовые баллоны и огнетушители. Они недорогие и требуют минимум трудозатрат.

Один из простейших конструкций из бочки

Один из самых простых способов сборки — из жестяной бочки. Она имеет тонкие стенки, что способствует снижению КПД и низкой теплоотдаче. Плюсом метода является большой объем загрузки и на одной закладке она может работать более двенадцати часов. Бочки стандартизированный размер. В случае прогорания стенок, ее несложно будет заменить на новую.

Инструкция по сборке :

1. Нужно снять сварной шов, который крепит крышку. Лучше всего это делать углошлифовальной машинкой, чтобы не допустить образования заусенцев. Чтобы шов был идеально ровный, можно использовать диск с алмазным напылением.
2. Края бочки подбиваются киянкой или молотком. На крышке наоборот — развальцовываются. В результате крышка должна плотно садиться на бочку.
3. В центре просверливается отверстие, предназначенное для установки дымохода.
4. Для распределителя потребуется крышка от аналогичной бочки. При ее отсутствии, можно изготовить деталь из листовой стали.
5. На нижнюю часть привариваются воздухоотводы. Их можно изготовить из отрезков П-образного профиля или швеллера. Это необходимо для повышения производительности печки. Если нужен низкий КПД для малого помещения – этого можно не делать.
6. Поверх трубы горячего воздуха крепится заслонка на оси. Чтобы повысить удобство использования – лучше предусмотреть способ крепления «барашком».
7. На корпусе делается отверстие для патрубка дымоотвода. Важно, чтобы шов был герметичным.

Для дополнительного удобства, можно установить экран из цельного металлического листа.

Баллоны и трубы

Печи бубафоня из газового баллона своими руками — актуальны . Принцип изготовления из баллона и трубы аналогичен. Основное отличие в том, что трубу потребуется подготовить. Из листа стали вырезается два круга по диаметру и приварить дно.

1. Нужно вырезать несколько стальных дисков по диаметру баллона. В каждом и них требуется вырезать небольшой сегмент, чтобы получилось больше, чем полукруг.
2. Внутрь они устанавливаются с помощью сварки. Важно вварить их так, чтобы они располагались зеркально друг другу. Получается многоступенчатая система для подъема воздуха.
3. На уровне первого этажа нужно сделать несколько отверстий в стенке диаметром 5 миллиметров.
4. Конец канала соединяется с выходом патрубка.
5. В середине стенки делается дверца под топку прямоугольной формы.
6. Ниже дверцы монтируется колосниковая решетка.

Изготовление печи самостоятельно

Печи бубафоня из газового баллона своими руками изготавливаются просто, но требуют предварительной подготовки. Нужно подготовить инструменты и помещение, изучить чертежи, залить фундамент. Если нужно, то дополнительно проложить прокладку.

Параметры и габариты

Важным является соотношение ширины и высоты. Оптимальным соотношением является 3 к 1. Важно, чтобы ширина была не меньше 30 сантиметров, так как воздух будет слишком быстро уходить, не окисляя топливо.

Кроме этого, опирайтесь следующие параметры:

1. Толщина стенок. Оптимально 4-5 миллиметром. Тонкие стенки прогорают и требуют ускоренной замены.
2. Зазор между дисками и цилиндром. Расчет этого показателя определяется по формуле (0,05 х ширина). Изготавливая печь бубафоня из газовых баллонов своими руками диаметром в 30 сантиметром, мы получим зазор в 1,5 миллиметра.
3. Толщина диска. Поршень иметь разную толщину, в зависимости от его ширины. Его расчет происходит по таблице

Ширина	Высота
30 см	10 мм
40 см	8 мм
60 см	6 мм
80 см	4 мм

Разработав чертеж с размерами, вы сможете сделать обогреватель под конкретные материалы и помещение.

Требуемые материалы и инструменты для работы

Невозможно изготовить бубафоню без сварочного аппарата. Поэтому помещение должно иметь хорошую вентиляцию. В теплое время года возможно строить ее на улице. Позаботьтесь о бесперебойном электричестве. При работе будут использоваться объемные предметы — нужно много свободного пространства.

Изготавливая печи бубафоня из газовых баллонов своими руками, нужно заранее позаботиться о котле. Подойдет галлон на 200 литров. Обязательно, чтобы не было следов коррозии. Для удобства желательно сделать опорные ножки и ручки для переноса.

Дополнительный материал:

• сталь листовая для поршня;
• труба для воздухоотвода и дымохода из нержавейки;
• швеллеры;
• смесь для фундамента.

Из инструментов нам понадобится:

• Киянка;
• Струбцина;
• Лопата;
• Инвертор;
• Углошлифовальная машина.

Укладка фундамента

Вся работа по изготовлению фундамента делится на три этапа:

1. Подготавливается яма. Требуется выкопать небольшой котлован квадратной формы. Глубина должна быть 20-30 сантиментов.
2. Заливка. В яму засыпается щебенку. Сверху завивается бетон.
3. После высыхания бетона, поверх строится постамент из кирпичей (для повышения устойчивости).

Монтаж и сборка конструкции. Установка дымохода

Изготавливая печь бубафоня из газовых баллонов своими руками, в первую очередь отделяется колпак. В верхней части сосуда делается разрез. После этого можно приступать к изготовлению поршня.

1. В первую очередь вырезается круг из стального листа. Его диаметр должен быть на 4-5 миллиметра меньше ширины баллона, чтобы образованные газы могли спокойно выходить. В середине делаем отверстие для трубы воздухоотвода.
2. Свариваем круг и трубу.
3. На основание диска привариваем направляющие из швеллера, как на фото.

Для обеспечения качественного отвода дыма, дымоход производится из двух кален. Они свариваются друг с другом под углом в 90 градусов.

Чтобы сделать печь с водяным контуром, вокруг дымохода прокладывается труба от системы водоснабжения.

Ниже представлена схема установки водной рубашки.

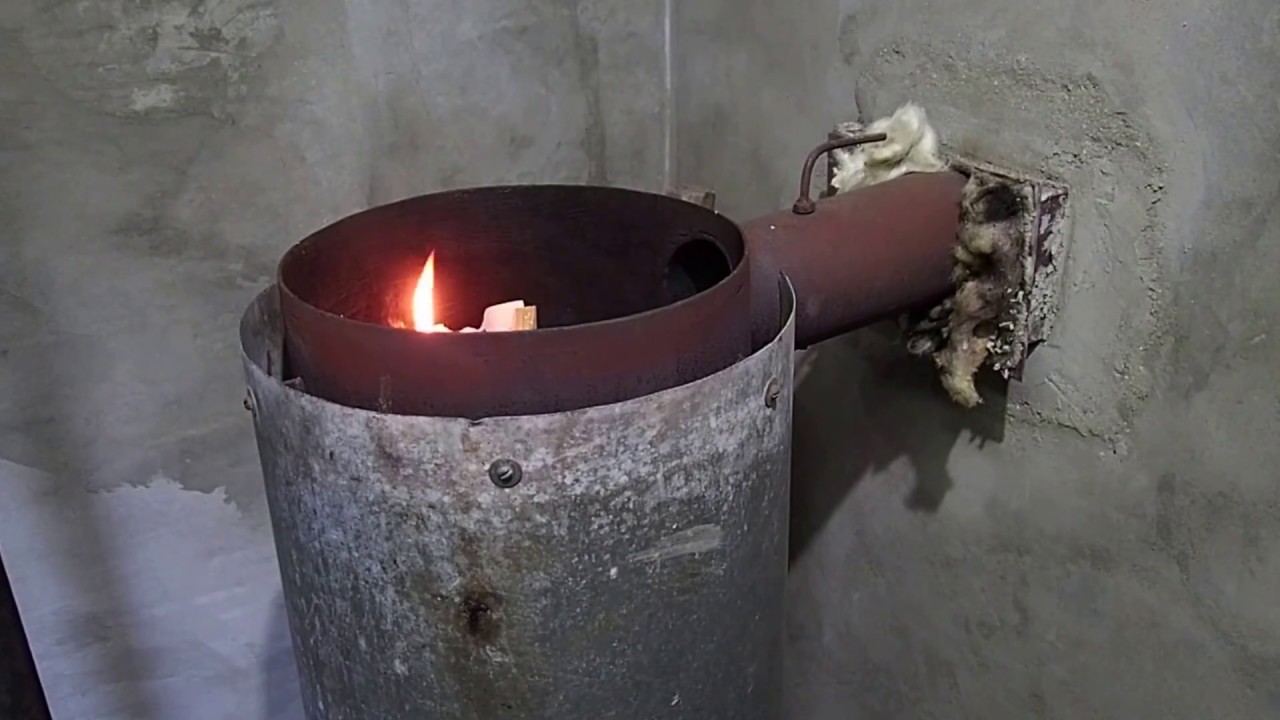

Как разжечь «бубафоню»

Снимите колпак и поршень, чтобы был доступ к днищу. Внутрь кладутся дрова горизонтально. Это важно, так как вертикальное положение приведет к пожару.

Сверху высыпаются древесные опилки (мелкие ветки) и кладем тряпку, пропитанную жидкостью для розжига. Накрываем поршнем и в трубу кидаем горящую бумагу или ветошь. Через двадцать минут, когда дрова хорошо разгорятся, требуется закрыть задвижку. После этого начинается тление и распространения тепла. До момента полного выгорания топлива, нежелательно открывать задвижку, так как это приведет к резкому падению температуры.

Видео растопки Бубафони:

Фото

Как вам статья?

Алексей Петрович

Задать вопрос

Печь длительного горения Бубафоня: конструкция, чертеж, принцип действия

Часто для отопления технических помещений не требуется красивый внешний вид отопительных приборов. Это касается мастерских, небольших производственных помещений, теплиц, подвалов, гаражей, дачных домиков и т.д. В таких случаях, в качестве отопительной системы многие стараются установить что-то не дорогое, например печь длительного горения Бубафоня, которая идеально подходит для таких ситуаций. Недорогой, простой в использовании отопительный прибор.

Bubafonja из газового баллона.

История создания

Создателем печи является Афанасий Бубякин из города Колыма, известный под никнеймом «bubafonja». Именно от его псевдонима и произошло название печки. Прототипом послужил котел Стропува (Stropuva) литовского производства, который имеет более сложную конструкцию.

Бубафоня является печью длительного горения, это ее основное отличие от обычных буржуек, где загорается сразу вся закладка. У Бубафони из-за недостатка кислорода в камере сгорания горение происходит постепенно.

Конструкция печи Бубафоня

Конструкция состоит из следующих частей:

• Корпус цилиндрической формы (как правило, бочка, газовый баллон, труба), в котором происходит горение твердого топлива. Корпус оснащен отверстием для трубы дымохода;
• Дымоход, выполненный из металлической трубы диаметром 110-250 мм;
• Поршень. Состоит из пятки с «ребрами» к которой приварена труба диаметром 85-100 мм для подачи воздуха в камеру сгорания. Благодаря ребрам, пятка не плотно прилегает к топливу, что положительно влияет на процесс горения;
• В верхней части трубы подачи воздуха установлена задвижка для регулировки объема поступающего в камеру сгорания воздуха;
• Крышка. Представляет собой обычную металлическую крышку от бочки с отверстием под трубу поршня.

Чертеж печи Бубафоня с размерами: один из возможных вариантов реализации.

Преимущества

• Простая конструкция. Имея сварочный аппарат, металлическую бочку и несколько труб можно самостоятельно ее изготовить.
• Работа практически на любом виде твердого топлива (на угле, дровах, стружке, опилках и т.д.).
• Длительность горения. В зависимости от объема конструкции (чем больше, тем дольше горит), вида топлива и объема поступающего кислорода котел Бубафоня может гореть от 3 до 24 часов.

Недостатки

• Низкий КПД. Из-за конструктивных особенностей, основной нагрев металла происходить не по всей площади бочки, а лишь в определенных местах, в результате чего создается низкая теплоотдача. КПД такой конструкции не идет ни в какое сравнение с печью Булерьян или печью Бутакова.
• Неприглядный внешний вид. Ее внешний вид ассоциируется с эпизодом из американского фильма, в котором несколько бедняков афроамериканцев греются вокруг горящей бочки.
• Неудобство очистки золы, которую приходиться вынимать через верхнюю часть корпуса. В усовершенствованных конструкциях эта проблема решена благодаря добавлению колосниковой решетки и дверки для очистки золы в нижней части корпуса.

Как сделать печь Бубафоня своими руками?

Как уже было сказано выше конструкция печки проста. Здесь нет колосников, поддувал, различных дверок и т.д. (за исключением модернизированных печек). Любой, кто может пользоваться сварочным аппаратом, сможет ее изготовить. Именно это и привлекает многих людей, которые хотят сделать своими руками дешевый, но в то же время эффективный источник тепла.

Bubafonja – простой и дешевый котел отопления.

Для изготовления печи потребуются следующие материалы и инструменты:

• Материал для корпуса печи. Это может быть 200 литровая бочка, газовый баллон или труба;

Совет! Если планируется интенсивное использование печи, то рекомендуется использовать «заготовки» из толстостенного металла, в первую очередь, это газовый баллон и трубы.

При интенсивном использовании они прослужат десять и более лет. 200 л бочка, обладая тонкими стенками, может прогореть всего за несколько сезонов.

• 2 стальные трубы. 1-ая – для подачи воздуха, 2-ая – для дымохода;
• Листовой металл;
• Болгарка;
• Сварочный аппарат.

Монтаж

Изготовление печи длительного горения Бубафоня потребует выполнение следующих шагов:

• Для начала следует подготовить все необходимые материалы и инструменты;
• Болгаркой отрезаем «крышку» 200 л бочки, которая пойдет на изготовление верхней части печки. По краю крышки навариваем бортик, шириной около 25 мм;

Совет! Если в качестве корпуса используется газовый баллон, то его можно «нарастить» при помощи части другого баллона. Таким образом увеличиться объем камеры сгорания, что приведет к увеличению времени горения котла.

• Изготавливаем трубу подачи воздуха. Для этого потребуется металлическая труба диаметром 85-100 мм, через которую будет поступать воздух в камеру сгорания. Высота трубы для 200 л бочки должна быть 1 100-1 200 мм. Если для корпуса были использованы другие материалы (газовый баллон, труба,…), то для изготовления трубы, к высоте корпуса необходимо добавить 200-300 мм.
• «Пятка». Представляет собой металлический лист диаметром около 550 мм (для 200 л бочки). Диаметр «пятки» должен быть на 35-45 мм меньше диаметра корпуса печи. В центральной части листа делаем отверстие с таким же диаметром, как у трубы подачи воздуха, только на 2-3 мм больше. На нижнюю часть листа (которая придавливает топливо) навариваем несколько ребер, исходящих в разные стороны от отверстия.
• Собираем поршень. Для этого привариваем трубу подачи воздуха к «пятке» (к стороне, где нет ребер). В верхней части трубы монтируем заслонку для увеличения/уменьшения объема поступающего воздуха. Заслонка крепиться на приваренный болт. Также в качестве заслонки может быть использован обыкновенный магнит.

Правильно сделанный поршень.

Важно! Крышка не должна плотно прилегать к корпусу, так же как подающая воздух труба не должна плотно соприкасаться с отверстием в крышке. Для создания дополнительной тяги между ними должны быть небольшие щели. В случае их плотного «подгона» друг к другу, можно нарушить нормальную работу печи, которая может начать дымить.

Устройство дымохода

Любая печь, установленная в помещении нуждается в дымоходе и печка Бубафоня не исключение. Основное предназначение дымохода – отвод продуктов горения из помещения, а также создание необходимой тяги.

Для обеспечения хорошей тяги потребуется 2 отрезка трубы диаметром 110-250 мм:

• 1-ая часть, длиной 300-400 мм, горизонтально вставляется и заваривается в верхнюю часть корпуса;
• 2-ая часть, «основной» дымоход, который соединяется с 1-ой частью, образуя колено 90°.

Укладка фундамента

1. Для изготовления фундамента необходимо выкопать яму размерами около 150х150 см и глубиной 20-30 см
2. Добавляем в яму щебенку и заливаем бетонным раствором.
3. После высыхания бетона, на полученное основание укладываем 2 ряда огнестойкого кирпича.

Примечание! Фундамент должен быть ровным, без уклонов. Для проверки используем уровень.

Как увеличить КПД печи?

Профильный лист вокруг корпуса котла увеличит конвекционные потоки

Одним из недостатков самодельной печи Бубафоня является низкий КПД, который можно увеличить следующим способом:

С внешней части корпуса монтируется профильный лист, который плотно прилегает к корпусу. Таким образом, во время горения образуются конвективные потоки. Холодный воздух втягивается через нижнюю часть «волн» профильного листа и нагревается по мере прохождения вдоль корпуса, поднимается наверх и выходит уже разогретым через верхнюю часть «волн» профильного листа.

Важно! Для продления срока службы отопительного прибора не следует вынимать всю золу со дна печи (точно такая же рекомендация касается печи Булерьян, горение в которой не должно происходить на конвективных трубах). Топливо должно гореть на золе, а не на металле. Это позволит избежать преждевременного прогорания дна.

Печь Бубафоня с водяной рубашкой

Вышеописанная конструкция применяется для воздушного отопления, но это не все возможности конструкции. Помимо воздушного отопления, можно изготовить печь Бубафоня с водяным контуром, который также используется и на более совершенных конструкциях. Это значительно увеличит отопительные возможности печки.

Для изготовления водяной рубашки (толщиной 25-30 мм) понадобиться еще одна бочка большего диаметра (либо квадратный корпус), в которой будет нагреваться теплоноситель. Если в помещении уже существует система отопления, то печка подключается к ней и циркуляционный насос перегоняет теплоноситель из водяной рубашки в отопительный контур.

В верхней части расположен — отвод подачи, в нижней — обратка.

Процесс розжига печи

Для того, чтобы затопить печь длительного горения Бубафоня, необходимо проделать следующий порядок действий:

• снять поршень с крышкой;
• загрузить топливо в камеру сгорания до отметки, где начинается дымоходная труба;
• зажечь топливо;
• установить поршень и крышку на корпус.

Совет! В процессе горения печи, можно подбрасывать топливо небольшого размера через трубу подачи воздуха.

Видео



Печь Бубафоня длительного горения: чертежи, схема, фото

Печь длительного горения Бубафоня. Печь Бубафоня своими руками: чертежи, размеры, схема, фото, видео.

Продолжаем тему и в этот раз рассмотрим печь с очень оригинальным дизайном, печь называется Бубафоня.

Такое оригинальное название ей дали пользователи форума, где в 2008 году проект печи представил мастер с ником Bubafonja.

Печь действительно заслуживает внимания, ее конструкция предельно проста, печь работает на любых дровах, это могут быть не только дрова, но и опилки, щепа и ветки.

Из обычного газового пропанового баллона можно сделать Бубафоню и обогреть ею почти за копейки — теплицу, дачу, подсобные помещения, бокс или гараж.

Бубафоня действительно печь длительного горения; на одной загрузке дров время горения в этой печи в зависимости от породы дров составляет 5-8 часов. В обычной печи такое количество дров сгорит за час, и большая часть тепла просто уйдет в дымоход, а в бубафоне такое же количество дров будет гореть в 5-6 раз дольше и тепло будет поступать равномерно в комнату, а не вылететь в дымоход.

Печь Бубафоня схема и принцип работы.

Конструкция печи состоит из нижней основной камеры первичного сжигания, в которой сгорают дрова, точнее тлеют дрова и верхней вторичной камеры, где догорают выделяющиеся при тлении дров пиролизные газы.

Камеры разделены подвижным поршнем, который упирается в древесину и фактически образует две камеры, нижнюю для сжигания древесины и верхнюю для выгорания пиролизных газов. Благодаря такой конструкции топливо сгорает полностью и максимально отдает тепло.

Подача кислорода в нижнюю камеру идет через поршневой патрубок, по мере горения дров поршень прогибается под собственным весом и таким образом не дает древесине получать много кислорода и быстро гореть.

Интенсивность горения в топке регулируется заслонкой на вентиляционной трубе поршня, чем больше отверстие, тем больше поступает кислорода и интенсивнее прогревается топка и наоборот, если заслонка закрыта, то интенсивность горения будет меньше, и топливо будет гореть дольше.

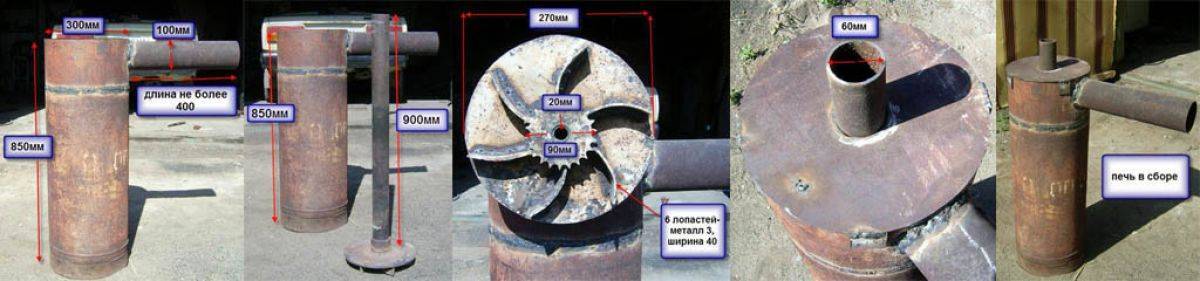

Печь Бубафоня чертежи и размеры.

Бубафоня — это самодельная печь и здесь особой точности в размерах не требуется, главное соблюдать конструкцию самой печи.

На рисунках ниже представлены чертежи и размеры Бубафони из газового баллона.

Печь Бубафоня своими руками.

Конструкция печи предельно проста, Бубафоня состоит из следующих частей:

• Рамка.
• Крышка корпуса.
• Поршень с трубкой.
• Дымоход.

Можно и из бочки сделать печь длительного горения, но надо смотреть на толщину металла, тонкостенная бочка быстро прогорит.

Баллон с газом пропан идеально подходит для изготовления Бубафони, толщина металла у баллона 3 мм, что вполне достаточно для таких температур.

Плита Бубафоня из газового баллона.

Корпус печи.

Достаточно срезать болгаркой верхнюю часть цилиндра, проделать в крышке отверстие для патрубка поршня и корпус печи готов.

Поршень печи.

Диаметр газового баллона 300 мм, значит, для изготовления поршня понадобится металлический диск диаметром около 270 мм.

Поршень должен свободно перемещаться по трубе, небольшой зазор между диском поршня и стенками печки обеспечивает выход пиролизных газов в верхнюю камеру

Для поршня также понадобится труба диаметром 60 – 80 мм и длиной 900 мм.

Труба должна быть приварена к центру диска; сначала в центре диска необходимо сделать отверстие, равное внутреннему диаметру трубы.

На верхней части трубы желательно сразу сделать заслонку для регулирования интенсивности горения в топке.

Особенностью конструкции поршня являются его нижние опоры, препятствующие полному давлению плиты поршня на тлеющие дрова. Нижние опоры плиты можно сделать из уголка или полос металла 40 мм.

Печной дымоход.

Дымоход состоит из металлической трубы диаметром 120 — 160 мм, дымоход меньшего диаметра использовать не рекомендуется, это уменьшит тягу в дымоходе, он быстро забьется сажей, печь будет начать курить в комнате.

Труба дымохода вварена в верхнюю часть боковой стенки цилиндра, для обеспечения хорошей тяги необходимо избегать прямых углов на изгибах трубы дымохода и использовать как можно меньше изгибов. Дымоход желательно сделать разборным, чтобы его было удобнее чистить от копоти.

Печь Бубафоня с водяной рубашкой.

Чтобы получить больше тепла от печи, на дымоход можно установить водяную рубашку и соединить ее с системой труб и радиаторами. Циркуляционный насос обеспечит циркуляцию воды в системе отопления.

Печка самодельная Бубафоня.

Главный недостаток такой печи — неприглядный вид, такую ​​печь можно разместить в мастерской или гараже, но не в жилом доме. Если эта печь используется в качестве отопительного котла для дома, то устанавливать ее придется в подвале или в подсобном помещении.

Печь Бубафоня в работе можно увидеть на видео.

Популярные статьи из этой категории

Лучшие методы сжигания дровяной печи | Департамент качества окружающей среды штата Айдахо

Перейти к основному содержанию

Официальный веб-сайт правительства

Многие жители Айдахо используют древесину в качестве основного или дополнительного источника тепла. Однако дым от каминов и дровяных печей содержит мелкие частицы загрязнения, что является одной из самых серьезных проблем с качеством воздуха в Айдахо. Эти крошечные микроскопические частицы могут попасть в кровоток и вызвать проблемы с дыханием и сердцем.

По данным Агентства по охране окружающей среды, одна старая неэффективная дровяная печь может выбрасывать в атмосферу столько же загрязнителей, сколько пять старых дизельных грузовиков. Древесный дым содержит вредные вещества, такие как бензол, метан, формальдегид, акролеин, окись углерода, двуокись углерода, окись азота и мельчайшие твердые частицы. Многие из них связаны с раком и вызывают или усугубляют заболевания легких и сердца.

Право на сжигание

Лучшие методы сжигания могут быть использованы для повышения тепловой эффективности печи и уменьшения количества дыма из дымохода. Выполните следующие действия, чтобы печь работала чище, и воспользуйтесь ссылками в видеороликах и ресурсах, чтобы узнать, как улучшить работу вашей печи.

Никогда не сжигайте следующие предметы:

• Бытовой мусор, включая картон, пластмассу, пенопласт или цветные чернила на журналах, коробках и обертках или любая древесина, обработанная клеем
• Влажная, гнилая, больная или заплесневелая древесина
• Пластик, асбест, резина, навоз или останки животных

Всегда пустой (читайте ниже)

Этот аккордеон не появится на экране

Сожгите сухую древесину

Получите оптимальный КПД и тепло от вашей дровяной печи, сжигая только сухую древесину с содержанием влаги менее 20%. Выполните следующие действия, чтобы получить максимальную отдачу от дровяной печи, и щелкните рисунок, чтобы узнать больше:

1. Расколите дрова на куски разных размеров, чтобы они подходили к вашей печи, но не шире 6-дюймовых клиньев.
2. Сложите дрова для циркуляции воздуха.
3. Накройте верхнюю часть стопки, чтобы защитить ее от дождя или снега.
4. Хранить и сушить от 6 до 12 месяцев.



Правильная эксплуатация печи

Эффективный огонь для дровяной печи требует правильного количества сухих дров и правильной техники разведения огня. Используйте только сухую древесину и разводите меньшие, более горячие костры, которые обеспечивают достаточный приток воздуха. Не дай тлеть твоему огню. Разжигайте огонь газетой, сухой щепой или полностью натуральными средствами для разжигания огня. Ассоциация очагов, патио и барбекю разработала видео, демонстрирующее пять правил, которым необходимо следовать для эффективного разведения костра.

Обслуживание вашей печи

Сотрудники пожарной охраны рекомендуют ежегодно проводить профессиональную проверку вашей дровяной печи, дымохода и вентиляционного отверстия, чтобы убедиться в их безопасной работе. Чистка дымоходов не реже одного раза в год предотвратит накопление креозота и предотвратит пожары в дымоходах.

Переход на печь, сертифицированную EPA

Новая технология дровяной печи может помочь сократить выбросы. Новые стандарты EPA, вступающие в силу с 2020 г., сокращают выбросы твердых частиц почти на 50 % для печей, произведенных после 2015 г., и почти на 70 % для печей, изготовленных до 2015 г. Все печи, продаваемые розничными торговцами или производителями, должны быть сертифицированы EPA. Найдите сертификационную этикетку EPA на задней панели печи, чтобы определить, когда она была изготовлена. Если на вашей печи нет сертификационной таблички, значит, она была изготовлена ​​до 19 года.88.

EPA ведет список сертифицированных дровяных печей.
