Отличия мультифункционального стекла от энергосберегающего



Производители пвх-окон, активно внедряют новейшие технологии  и постоянно совершенствуют как профиль, так и стеклопакет. Новинка рынка – мультифункциональное стекло. Многие люди недоумевают:  действительно ли оно так эффективно или просто чересчур разрекламировано маркетологами и мало чем отличается от энергосберегающего. Попробуем разобраться в этой статье!

Что такое мультифункциональный стеклопакет?

Мультифункциональный стеклопакет – одновременно теплосберегающий и солнцезащитный. Он состоит из стекла из многослойным напылением, один из которых – серебро.  Рассмотрим структуру стеклопакета этого вида подробнее:



  •  Для верхних и нижних слоев использованы нитриды и оксиды, влияющие на зеркальность, светопропускную способность, цвет напыления.
  • Функциональный слой выполнен из серебра и хрома. Он призван отражать коротко- и длинноволновое тепловое излучение.
  • Защитные слои ограждают функциональные от механических повреждений и поглощают тепловое излучение.



Визуально мультифункциональная конструкция особо не отличается от стандартной, но иногда ее стекла имеют чуть заметный голубоватый или зеленоватый оттенок. Такое стекло закалывают и даже гнут, а значит из него можно выполнять нестандартные окна!

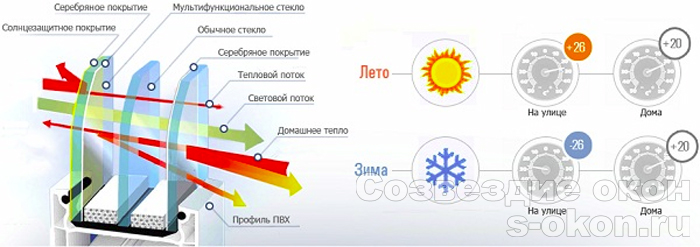

Как работает мультифункциональное стекло? Во время летнего зноя оно отражает наружу инфракрасное излучение и позволяет избежать перегрева помещения, даже если на улице невероятная жара! Около 58% тепловой энергии просто не проникает в ваш дом или квартиру и позволяет меньше пользоваться кондиционером. Отметим, что уровень прозрачности и светопропускная способность этого стекла фактически аналогична стандартному стеклопакету.

Когда на смену теплым денькам приходят холода и морозы, конструкция действует по энергосберегающему принципу, препятствуя потере тепла. Рассеивание теплого воздуха предотвращает серебряное покрытие, отражающее длинноволновое тепловое излучение от приборов отопления. Использование мультифункционального стеклопакета позволяет снизить теплопотерии приблизительно на 22% и достичь около 78% теплосбережения. Хозяева, установившие в своем доме такие пластиковые окна существенно сэкономят на коммунальных услугах!

Что такое энергосберегающий стеклопакет?

Энергосберегающим называют стекло, на поверхность которого напыляется тонкий слой оксидов металлов. Из-за того, что металл проводит тепло хуже, чем стекло, а значит оно отражается назад в помещение. Самое популярное для энергосберегающих конструкций – I-стекло, позволяющее существенно повысить уровень комфорта в помещении и существенно снизить энергозатраты.

Наведем впечатляющий пример. Во время отопительного сезона тепло, сохраняемое окном стандартного размера, оснащенных  i-стеклом эквивалентно 120 кг топлива!

Конструкция имеет много преимуществ перед стандартным стеклом. Перечислим основные:

  •  Сохранение тепла внутри помещения за счет способности отражать длинноволновые тепловые лучи.
  •  Позволяет сэкономить на отоплении зимой и кондиционировании летом.
  •  Имеет гораздо меньший вес чем стандартный двухкамерный стеклопакет, что снижает нагрузку на фурнитуру и створки окна и банально продлевает жизнь профилю.
  •  Препятствует выгоранию мебельной обивки и обоев, но по светопропускной способности ничуть не уступает обычному стеклопакету.



Таким образом, энергосберегающие стеклопакеты – достаточно выгодное решение, которое полностью себя окупает.

Какие достоинства имеет мультифункциональное стекло?

Рассмотрев плюсы энергосберегающего стеклопакета назовем преимущества мультифункционального:

  •  В летнее время дом или квартира надежно защищены от перегрева, а зимой там сохраняется максимальное количество тепла.
  •  Поддержание высокого уровня естественного освещения.
  •  Устойчивость к механическим повреждениям и высокий уровень прочности.
  •  Легкий зеркальный эффект, способный защитить хозяев квартиры от нежелательных взглядов из улицы.



Резюмируем: разница между мультифункциональным и энергосберегающим стеклом есть, но она невелика. Отличается технология их производства, энергосберегающее стекло не зеркальное и чуть более хрупкое. К преимуществам мультифункциональных стекол отнесем также возможность их ламинации, резки, закалывания. К недостаткам – дороговизну.

Для качественного остекления квартиры, дома, офиса вполне подойдут энергосберегающие стеклопакеты от компании, зарекомендовавшей себя в клиентской среде как надежный партнер и реализующей сертифицированную продукцию.

Надеемся, что смогли ответить на вопрос и помочь вам выбрать лучший стеклопакет. Если статья была полезной, поделитесь ею в социальных сетях!

Какой стеклопакет лучше мультифункциональный или энергосберегающий?

Выбирая, какой стеклопакет лучше – мультифункциональный или энергосберегающий, следует внимательно изучить их свойства, цены и решить, какой вариант подходит вам больше. Такие стекла значительно отличаются от обычных, помогают лучше сохранить тепло в помещении, делают комнату более комфортной. Правильно подобрав стекла для стеклопакета, вы сможете сэкономить на отоплении, создать уютный микроклимат.

к содержанию ↑

В чем заключаются основные отличия?



Мультифункциональный стеклопакет имеет ряд особенностей, которые делают его особенным по сравнению со стеклопакетом, оснащенным только i-стеклом. Главным отличием является многослойное напыление, наносится оно при помощи вакуума, имеет тонкий слой серебра. Такое стекло значительно отличается от обычного по структуре. Его свойства:

  • В зависимости от добавления оксидов и нитридов в верхний слой меняется зеркальность, способность материала пропускать свет. Напыление может отличаться по цвету.
  • Функциональным слоем, как правило, выступает серебро, реже хром. Благодаря этому удается добиться отражения любого теплового излучения, как коротко, так и длинноволнового.
  • Для защиты используются специальные функциональные слои. Они предотвращают повреждение покрытия химическими веществами, делают само стекло более крепким, что способствует увеличению его прочности относительно механических повреждений. Кроме этого, такие слои поглощают коротковолновое излучение, а также способны его отражать.

Структура мультифункционального стекла

к содержанию ↑

Почему выгодно использовать такой стеклопакет?

Мультифункциональное стекло выгодно сочетает лучшие качества энергосберегающего стеклопакета к которому прибавилась тонировка и ударопрочность. Такое решение отлично подойдет для жилых домов и офисных помещений.

Внешне мультифункциональные окна ничем не отличаются от обычных пластиковых. Они могут иметь голубой или зеленоватый оттенок в зависимости от напыления. Такая технология подходит для нестандартных конструкций. Стекла могут быть даже выгнутыми, при необходимости их можно закалить, сделав более прочными. Напыление наносится очень тонкое, поэтому такой фильтр глазу незаметен, не мешает он и пропусканию света. Основной задачей напыления является не создание прямой преграды свету, как это делают шторы, а поглощение определенных типов излучения, как это делают фотофильтры.

к содержанию ↑

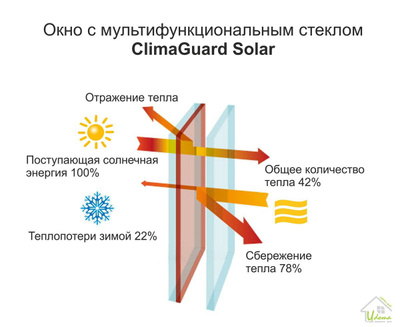

Работа мультифункционального стеклопакета в разное время года

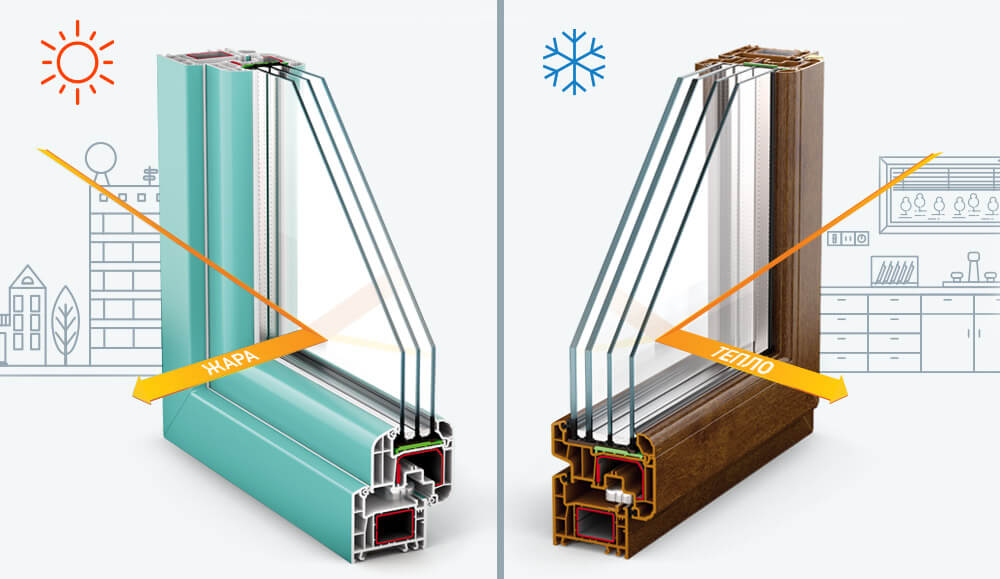

В зависимости от времени года мультифункциональные стекла могут быть полезными в разной степени. Летом конструкция не даст комнате сильно нагреваться, так как будет удерживать до 60%энергии солнца. Таким образом, тепло в помещение будет попадать в ограниченном количестве, что позволит реже включать кондиционер. Прохлада будет удерживаться дольше, при этом прозрачность стекла не будет страдать, как это происходит при использовании тонировочной пленки.

В холодное время года стеклопакет будет работать как термос. Тепло, находящееся в помещении, будет отталкиваться, то есть не сможет через окно выйти на улицу. Таким образом, происходит естественная циркуляция тепла, выделенного нагревательными приборами, внутри помещения без рассеивания во внешнюю среду.

Таким методом можно уменьшить теплопотери до 25%. Стеклопакет сберегает до 80% тепла, при этом дневной свет будет беспрепятственно попадать в комнату, не будет блокироваться весь ультрафиолет, поэтому ваши домашние растения не пострадают от его недостатка.

к содержанию ↑

Какие преимущества имеет мультифункциональный стеклопакет?

К основным положительным характеристикам можно отнести следующие факторы:

  • Летом в помещении будет приятная температура. Прохлада будет сохраняться долго без постоянного использования кондиционеров.
  • Зимой внутри помещения будет сохраняться теплый воздух, что особенно актуально для домов с отоплением от котла или электроприборов.
  • В помещение попадает достаточное количество естественного освещения.
  • Длительный срок службы, высокая прочность и стойкость к механическим воздействиям.
  • Уровень просматриваемости помещения со стороны улицы значительно снижается, так как стекла обладают зеркальным эффектом, выраженным в легкой степени.
  • При использовании такого стеклопакета снижается количество затраченной на отопление и кондиционеры электроэнергии, соответственно, уменьшается плата за нее.
  • Стеклу можно придать любую форму, термически обработать для закалки.

Мультифункциональные стекла особенно хорошо подойдут для помещений, в которых важно сохранить естественное освещение, создать комфортный микроклимат для зимы и лета.

к содержанию ↑

Какие виды энергосберегающих стекол бывают?

К энергосберегающим стеклопакетам относят такие стекла, которые покрыты прозрачными оксидами различных металлов. Напыление задерживает тепло, так как металл является не таким хорошим проводником. Тепло, находящееся внутри помещения, отражается обратно, не поступает на улицу.

Различают два вида энергосберегающих стекол — «И» и «К», основное отличие которых заключается в теплопроводимости и стоимости. К-стекло хуже удерживает тепло, сама технология более старая, но такая конструкция обходится дешевле. И-стекло более современное, имеет высокие технические характеристики. Применяются для его изготовления более качественные, но и дорогие материалы.

Благодаря твердому покрытию оба вида в разном процентном соотношении способны сдерживать тепло внутри помещения. Если напыление твердое, в среднем оно отражает до 70 % потока тепла, мягкое имеет более высокую эффективность и отражает до 90 % излучения. I-стекло при использовании создает комфортный микроклимат в помещении, хорошо пропускает солнечный свет, поэтому можно использовать конструкцию не самой большой площади.

к содержанию ↑

Какой стеклопакет выбирать?

Выбирать стеклопакет следуют с учетом особенностей климата, в котором находится строение. Чем толще будет стеклопакет, вне зависимости от того, с напылением в нем будут установлены стекла или нет, тем теплее и тише будет в комнате. Однако, следует учесть и тот факт, что большое количество стекол будет пропускать свет хуже, поэтому в комнате будет не так светло, как, например, с двойным стеклопакетом.

Мультифункциональные стекла принципиально отличаются от аналогов. Они превосходят другие конструкции по качеству, способны лучше отражать тепло, не нанося ущерба освещенности помещения. При этом мультистекла имеют высокую прочность и прослужат значительно дольше любых обычных.

Мультифункциональное стекло и энергосберегающее — В чем разница?

Производители выпускают стеклопакеты как со стандартным стеклом, так и с различным опциональным напылением. Наиболее часто используется мультифункциональное стекло и энергосберегающее, которые имеют принципиальные отличия. Чтобы не ошибиться с выбором, следует выяснить в чем разница между ними и какой пакет лучше заказать.

Окна энергосберегающие и мультифункциональные — что это такое?

Стеклопакеты с энергосберегающими стеклами используются достаточно давно. Их основная задача заключается в отражении тепла внутрь комнаты и предупреждении его утечки на улицу. Такой эффект достигается за счет серебряного покрытия.

На практике используют два типа стекол – «I» и «К», которые различаются показателем теплопроводности. I-стекла созданы с применением более новых разработок, поэтому имеют улучшенные технические характеристики, создают комфортный микроклимат и не препятствуют поступлению в комнаты солнечного света. Но, такое остекление неэффективно в жару, поэтому для защиты от перегрева используют солнцеотражающие пленки.

Мульти-стекла имеют многослойное покрытие, каждый слой выполняет определенную задачу – защищает от жары, предупреждает теплопотери. Металлическое покрытие наносится слоями и «крестом», поэтому оно эффективно работает в двустороннем направлении.

Чем отличается мультифункциональное стекло от энергосберегающего


Мульти-стеклопакет отличается от энергосберегающего такими параметрами:

  • работает на две стороны – защищает от утечки теплого воздуха зимой и поступления горячего – летом
  • задерживает коротковолновое тепловое излучение;
  • более высокая механическая прочность;
  • небольшая зеркальность и легкий зеленовато-голубоватый оттенок поверхности снижают просматриваемость помещений;
  • цена – выше, чем на стандартные и другие конструкции.

Стеклопакет мультифункциональный или энергосберегающий — какой лучше выбрать?

Все зависит от того, насколько резко различаются погодные условия в регионе зимой и летом, а также от требований к температурному режиму и шумоизоляции в помещении. Энергосберегающего стеклопакета будет достаточно для остекления офиса или квартиры в условиях плотной городской застройки.

Если требуется максимальная защита от погодных факторов, то следует установить окна с многослойным покрытием. В таком случае, можно значительно снизить потребление энергоресурсов, сэкономить на отоплении зимой и кондиционировании летом.

Мультифункциональное стекло против растений и цветов

Потребители часто задаются вопросом – действительно ли мультифункциональное стекло кардинально отличается от обычного по теплосбережению и солнезащите. В чем секрет стекла нового поколения, разбирается портал ОКНА МЕДИА.

Мультифункциональное стекло – что это такое

Мультифункциональное стекло – стекло с покрытием второго поколения (2. 0). Оно пришло на смену энергосберегающему i-стеклу и k-стеклу. Появление стекла с мультифункциями можно считать следующим этапом в развитии стекольной индустрии. Стеклопакет с мультифункциональным и энергосберегающим стеклами по теплосбережению аналогичен или превосходит толстые бетонные стены. Солнцезащитные функции добавляют привлекательности. Популярность стекол с покрытиями в современной архитектуре объясняется их непревзойденными свойствами.

Фото: мультифункциональное стекло пользуется спросом в частном домостроенииСпрос на инновационные решения в остеклении растет и со стороны частных потребителей. Дома и квартиры с панорамными окнами все больше пользуются популярностью – взгляд больше не упирается в бетонную стену, пространство визуально увеличивается, а самочувствие в такой недвижимости всегда более комфортное.

В чем секрет мультифункциональных стекол?

Мультифункциональное стекло – это стекло с покрытием, которое наносится в вакуумно-магнетронной установке промышленным способом. На обычное стекло под воздействием электромагнитного поля наносятся тончайшие слои оксида серебра и других металлов. Основное отличие мультифункционального стекла от энергосберегающего (теплосбергающего) заключается в количестве и составе нанослоев, наносимых на поверхность. В энергосберегающем стекле – это 1 слой оксида серебра, а в мультифункциональном несколько слоев различных металлов.

Нанесенное покрытие не видно невооруженным глазом, но именно оно кардинально изменяет свойства стекла.

Фото: принцип работы мультифункционального стекла*Стекло работает по принципу термоса: первый слой не выпускает теплый воздух из помещения, а второй слой отсекает избыток солнечного излучения. Таким образом, мультифункциональное стекло эффективно сохраняет тепло и защищает от солнца, что выделяет его из всей линейки стекол с покрытиями и кардинально отличает от морально и технически устаревших обычных флоат-стекол.

Мультифункциональное стекло – преимущества

 Преимущества мультифункционального стекла:

  • Теплосбережение на 50%-100% больше (в зависимости от того 1 или 2 стекла с покрытиями стоят в стеклопакете), чем с обычным стеклом.
  • Защита от солнца на 60% больше, чем у обычного флоат-стекла. Помещение не перегреется в летнюю жару.
  • Обои и предметы интерьера не выгорают от солнца, пропускание ультрафиолета в 2 раза меньше.
  • Мультифункциональное напыление не меняет цветопередачу за окном – панорама за окном выглядит естественно.

Фото: мультифункциональное стекло не искажает цвета за окном (комплекс Feltrinelli Porta Volta  в Милане)

Мультифункциональное стекло – недостатки

Как и любой продукт, суперстекло тоже имеет свои недостатки. Для мультифункционального стекла это ограниченная сфера применения:

  •  Мультифункциональное стекло за счет двойного покрытия снижает поступление солнечного света на 15% больше, чем обычное флоат-стекло. Это практически незаметно человеческому глазу. Для помещений, которые затенены от солнца, лучше устанавливать энергосберегающее i-стекло с 1 слоем покрытия. Функция защиты от солнца там не нужна, а теплосбережение является важным критерием выбора.
  • Если необходимо поставить очень теплый стеклопакет, к примеру, для загородного дома, то для увеличения теплосбережения в двухкамерном стеклопакете вместе с мультифункциональным стеклом лучше использовать энергосберегающее i-стекло. Тем самым стеклопакет будет еще на 20% теплее, и это не отразится на светопропускании. В помещении будет светло.
  •  Мультифункциональное стекло имеет мягкое покрытие, неустойчивое к воздействию влаги окружающего воздуха и механическим повреждениям. Поэтому его нельзя использовать в моноостеклении, т.е. одним стеклом, а можно только в составе стеклопакета.
  •  На сторону покрытия мультифункционального стекла нельзя наносить краску или клеить пленки, нельзя подвергать пескоструйной обработке.
  •  В камеру стеклопакета рядом с мультифункциональным стеклом не рекомендуется ставить декоративную раскладку, ее металлические части могут повредить покрытие.

Мультифункциональное стекло вред или польза для растений?

Возможный вред стекол с напылениями для роста домашних цветов и рассады волнует многих садоводов-любителей.

Для роста и развития любого растения солнечный свет необходим, однако, растения одинаково плохо реагируют как на недостаток, так и на избыток солнечного света.

Фото: рассаде томатов требуются 5700-6200 люкс в течение 14-18 часовЕсли света недостаточно растения начинают тянуться вверх, побеги утончаются, листья уменьшаются в размере, а цвет их бледнеет. Почва медленнее высыхает, могут загнивать корни растения.

Если солнечного света слишком много листья поникают, скручиваются, желтеют или на них появляются бурые пятна от солнечных ожогов. Почва быстро пересыхает, требуется частый полив.

Сколько же требуется света для нормального роста растений и способно ли мультифункциональное стекло обеспечить его поступление?

Для нормального роста растений требуется освещенность не менее 3000 люкс для теневыносливых и 8000 люкс для солнцелюбивых растений. Для рассады томатов, например, требуются 5700-6200 люкс в течение 14-18 часов.

Расчет освещенности растений на подоконнике в полдень для Подмосковья, люкс

Стеклопакет Солнечная погода, март Пасмурная погода, март Солнечная погода, июнь Пасмурная погода, июнь
Южное окно Северное окно Южное окно Северное окно
Стекло 4мм 13 311 2 366 3 549 36 801 6 542 9 813
1 камерный стеклопакет с обычным стеклом (4х16х4) 11 580 2 058 3 088 32 017 5 692 8 538
2-х камерный стеклопакет с обычным стеклом
(4х10х4х10х4)
10 075 1 791 2 686 27 854 4 951 7 428
1 камерный стеклопакет с мультиф. стеклом Energy Light (4х16х4) 9 850 1 751 2 626 27 233 4 841 7 262
2-х камерный стеклопакет с мультиф. стеклом Energy Light (4х10х4х10х4) 8569 1 523 2 285 23 692 4 212 6 318

Уровень освещенности для растений:

⇨ 3000 люкс – теневыносливые растения
⇨ 8000 люкс – солнцелюбивые растения
⇨ 5700-6200 люкс – рассада томатов

Источник: О.К.Н.А. Маркетинг
В расчете указаны уровни освещенности в полдень, когда солнце стоит в высшей точке.

Выводы:

  • Рост растений в большей степени зависит от стороны света (разница доходит до 5 раз для юга и севера), на которую смотрят окна, нежели вид стекла. Мультифункциональное стекло снижает уровень ультрафиолета необходимого растениям, но его количества вполне достаточно для нормального роста.
  • Уровень освещенности на южном окне достаточен круглый год с любым стеклом, в том числе с мультифункциональным стеклом в 2-х камерном стеклопакете.
  • Уровень освещенности днем на подоконнике на окнах, ориентированных на север, восток и запад достаточен для солнцелюбивых растений, рассады при остеклении, как с простым стеклом, так и мультифункциональным.
  • Южные окна с мультифункциональным стеклом защищают растения от солнечных ожогов летом. Температура на внутренней стороне стеклопакета с мультифункциональным стеклом будет всегда комфортной для растений. Даже если листья будут касаться стекла, они не получат ожогов в летний полдень и не обморозятся в зимние холода.
  • Для выращивания крепкой, здоровой рассады в начале весны необходимо применение фитоламп для продления светового дня при любом стекле.

Мультифункциональное стекло нового поколения – Energy Light от AGC

Energy Light завоевало сердца архитекторов и домовладельцев благодаря улучшенным тепло- и солнцезащитным свойствам. Стекло отсекает 57% вредного солнечного излучения и теплее обычного флоат-стекла на 50%. Energy Light имеет нейтральный оттенок стекла, поэтому цветопередача не изменится – за окном цвета будут естественными.

Фото: Energy Light завоевало сердца архитекторов*Светопропускание Energy Light на основе Crystalvisionмаксимально приближено к обычному стеклу и составляет 65%, что позволяет использовать его в любых объектах недвижимости.

Тренд на использование стекла нейтральных, незаметных оттенков ярко выражен в современных архитектурных проектах. Стильный внешний вид и высокие потребительские характеристики – два убедительных аргумента в пользу выбора стекла Energy Light для остекления самых известных проектов, когда приходится решать одновременно и технические и дизайнерские задачи.

Характеристики стеклопакетов со стеклом ENERGY LIGHT

Стеклопакет Цвет Свето-
Пропускание, LT
Солярный фактор
SF
Сопротивление теплопередаче
R
Однокамерный 4 EL – 16 Ar- 4*
Energy Light on Planibel Clear нейтральный 65 0,49 0,68 – 0,70
Energy Light on Crystalvision нейтральный 65 0,50 0,68 – 0,70
Двухкамерный 4 EL – 14 Ar– 4 – 14Ar – 4
Energy Light on Planibel Clear нейтральный 59 0,46 0,75 – 0,78
Energy Light on Crystalvision нейтральный 60 0,47 0,75 – 0,78
Двухкамерный 4 EL – 14 Ar– 4 – 14Ar – 4 Planibel Top N*
Energy Light on Planibel Clear нейтральный 57 0,43 1,25 – 1,28
Energy Light on Crystalvision нейтральный 58 0,44 1,25 – 1,28
* – покрытие Energy Light везде в поз.2
** – покрытие Planibel Top N в поз.5

Мультифункциональное стекло – особенности

Выбирая мультифункциональное стекло нужно учитывать его особенности, ведь стекло одновременно и теплосберегающее, и солнцезащитное.

  • Мультифункциональное стекло рекомендуется ставить первым со стороны улицы, покрытием внутрь стеклопакета. На языке производителей стеклопакетов это позиция №2. В этом положении покрытие наиболее эффективно работает. Любое другое положение покрытия нужно согласовывать с производителем стекла, потому что возможен перегрев внутренних камер стеклопакета и разрушение стекол вследствие термошока.
  • Напыление на мультифункциональном стекле придает ему зеркальность. На разных видах стекла она выражена по-разному, в большей или меньшей степени, но присутствует всегда.
  • Важно правильно рассчитать требуемую толщину стекла, чтобы оно не прогибалось под ветровой и температурной нагрузками. Стекло несоответствующей толщины будет сильно деформироваться и отражение в стеклах будет похоже на отражение в кривом зеркале, что значительно ухудшает визуальное восприятие остекленного объекта. Кроме того, как и любое другое стекло неподходящей толщины, мультифункциональное стекло может трескаться от сильных нагрузок.
  • Мультифункциональное стекло можно сделать более прочным – подвергнуть его термическому упрочнению (закаливанию) и моллированию (гнутью) – для этого производители предлагают специальные версии стекла с защитным покрытием.

Мультифункциональное стекло произвело второй эволюционный скачок в оконной индустрии, стеклопакеты стали теплыми и солнцезащитными. С мультифункциональным стеклопакетом не страшно делать панорамные окна – теперь они могут быть теплее стен.

*Статья содержит контекстную и визуальную рекламу

Какое стекло лучше непростой вопрос

Какое стекло лучше выбрать для окон – энергосберегающее, солнцезащитное или мультифункциональное? Возможно, стоит остановить свой выбор на обычном стекле? Портал ОКНА МЕДИА анализирует характеристики основных видов стекла для квартиры и дома.

Обычное стекло отвечает за пропускание естественного света, защиту от осадков и ветра, но оно не может создать условия для комфортной жизни.

Фото: красные зоны в тепловизоре свидетельствуют о больших потерях тепла Данные тепловизионной съемки подтверждают факт, что через окна уходит основная доля тепла. Солнечный свет, проходящий через обычное стекло, достаточно быстро приводит к выгоранию мебели и обоев. Через окна с обычным флоат-стеклом помещение нагревается в жаркий день и охлаждается в холодный зимний вечер. Эти проблемы можно решить с помощью новейших разработок в стекольной индустрии.

Какое стекло лучше – из чего выбираем

История стекла насчитывает более 5000 лет. Первое окно со стеклом появилось еще в итальянских Помпеях. Несмотря на столь внушительную историю, взрывной скачок в технологии изготовления оконного стекла приходится на середину 20 века. Производство стекла флоат-методом позволило добиться идеально ровной поверхности без оптических искажений. Метод состоит в термическом формировании стекломассы на поверхности расплавленного олова, с дальнейшим ее формованием и охлаждением.

Инновации в стекольной промышленности шагнули далеко вперед. В продуктовых линейках ведущих мировых, производителей появились стекла различного назначения. Дополнительные функции стеклу придают путем нанесения различных покрытий на его поверхность.

Фото: современное производство стекла насчитывает миллионы м2 Покрытия по способу нанесения подразделяются на: пиролитические и магнетронные, а по функциональности: на солнцезащитные, энергосберегающие и мультифункциональные.

Пиролитические покрытия получают осаждением оксидов металлов из растворов или паров на еще горячее стекло сразу на флоат-линии. Полученные покрытия называют «жесткими», устойчивыми к внешним воздействиям наравне со стеклом, а стекло можно использовать в составе стеклопакета или отдельно.

Магнетронные покрытия получают путем осаждения на поверхность стекла заряженных ионов металлов в вакуумно-магнетронной установке. Это покрытие относят к разряду «мягких», потому что их стойкость к внешним воздействиям ниже стойкости самого стекла. Стекла с мягкими покрытиями в большинстве случаев нельзя использовать в одиночном остеклении, только в составе стеклопакета напылением внутрь. Мягкие покрытия более эффективны, чем твердые, что определяет их массовое применение для придания стеклу солнцезащитных и теплосберегающих свойств. К этому разряду относятся энергосберегающее i-стекло, солнцезащитные стекла и стекла нового поколения – мультифункциональные.

Фото: стекло решает также задачи по обеспечению энергоэффективности жилья Мультифункциональное стекло объединяет в себе свойства энергосберегающего и солнцезащитного стекла за счет тончайших слоев напыления нескольких металлов.

Сравнительные характеристики различных видов стекла –  какое стекло лучше обеспечит комфорт

Каждое стекло обладает рядом характеристик, основываясь на которых проектируют стеклопакет.

Характеристика стекол с различными функциями по сравнению с обычным стеклом, 2-х камерный  стеклопакет, 36 мм

*Самый распространенный вид стеклопакета 2-х камерный 3 стекла
** Возможно увеличить, если поставить в стеклопакет i-стекло
*** Солнцезащитное стекло с твердым магнетронным покрытием класса А

Анализ таблицы показывает, что использование в конструкции стеклопакета разных видов стекол существенным образом влияет на основные свойства остекления.

Обычный стеклопакет с флоат-стеклом

Двухкамерный стеклопакет с обычным стеклом (флоат-стеклом) прекрасно справляется с защитой дома от дождя и ветра, но жить за такими окнами не вполне комфортно. Недостатком являются низкие тепло- и солнцезащитные свойства обычного стекла. От таких окон зимой веет холодом, а летом помещение нагревается от солнечных лучей.

Энергосберегающий стеклопакет

Замена одного из 3-х стекол в стеклопакете на низкоэмиссионное с i-стеклом значительно улучшает его теплотехнические свойства. Потери тепла через стеклопакет с i-стеклом снижаются на 44% по сравнению с обычным, а защита от нагревания помещения в жаркий день увеличивается на 22% (чем ниже солярный фактор, тем защита выше).

Защита от ультрафиолета - причины выцветания предметов интерьера - увеличивается в 2 раза. Стеклопакет с i-стеклом позволит существенно снизить расходы на отопление, минимизировать выпадение конденсата (эффект «плачущих» окон), частично защитит от солнца и отлично справится с защитой мебели и обоев от выцветания. Стекло устанавливается с внутренней или внешней стороны помещения покрытием внутрь стеклопакета. Можно использовать два i-стекла в стеклопакете – внешним и внутренним, покрытия и в этом случае обращены внутрь стеклопакета.

Мультифункциональный стеклопакет

Мультифункциональное стекло* – самый продвинутый вариант стекла нового поколения. Устанавливается с внешней стороны помещения покрытием внутрь стеклопакета. Характеристики стекла делают его фаворитом у покупателей. В нем более чем на 40% увеличена защита от солнца (солярный фактор) по сравнению с обычным стеклопакетом, а теплотехнические характеристики вырастают на 50%.  Это стекло предназначено для установки практически во всех помещениях. Мультифункциональное стекло избавит от необходимости наклеивать солнцезащитные пленки или устанавливать жалюзи. Комфортная температура в доме обеспечена и зимой, и летом. Стекло на 54% больше обычного защищает от ультрафиолета и выгорания первоначальных оттенков интерьера.

Фото: Energy Light – мультифункциональное стекло нового поколения*

Солнцезащитное зеркальное стекло

Зеркальное солнцезащитное стекло позволит защитить недвижимость от посторонних взглядов. Жить с зашторенными окнами или закрытыми жалюзи некомфортно. Солнцезащитное стекло благодаря высокой рефлективности позволит в дневное время суток обходиться без штор и наслаждаться видом из окна. Но необходимо помнить, что «карета превращается в тыкву» с наступлением темного времени суток и включением освещения. Другим преимуществом такого стекла является функция защиты от солнца.

Фото: приватное стеклоРефлективное стекло защищает от солнца на 17%, а от ультрафиолета на 30% лучше, чем обычное. Это стекло особенно полюбили архитекторы, потому что оно позволяет воплощать различные цветовые решения на фасадах зданий. В сочетании с i-стеклом, стеклопакет приобретает дополнительную функцию энергосбережения, сопоставимую с уровнем мультифункционального стекла.

Какое стекло лучше – выбор неповторим для каждого дома

Стекло играет главенствующую роль в энергосбережении, солнцезащите и поддержании комфортных условий для жизни. Какое стекло выбрать – необходимо решать индивидуально для каждого случая с учетом всех нюансов. Зная преимущества и недостатки каждого вида стекла, можно правильно подобрать наиболее подходящую формулу стеклопакета для каждого помещения и региона. Только в этом случае жизнь за новыми окнами станет действительно комфортной и приятной.

Характеристики 2-х камерного cтеклопакета с различными типами стекла AGC: стандартного флоат-стекла Planibel Clear (4РС), низкоэмиссионного Planibel (4TOP N+), приватное Stopsol Phoenix (4SP) и мультифункционального Energy Light (4EL) стекла*

Показатель/тип стеклопакета
2-х камерный стеклопакет  с обычным стеклом, 36мм
2-х камерный стеклопакет  с теплосберегающим стеклом, 36мм
2-х камерный стеклопакет  с мультифункциональным стеклом, 36мм
2-х камерный стеклопакет 36мм с солнцезащитным стеклом
2-х камерный стеклопакет  с солнцезащитным и теплосберегающим стеклом, 36мм
Формула стеклопакета
4РС х 12 х 4РС х 12 х 4РС
4РС х 12 х 4РС х 12 х 4 TopN+
4 EL #2 х 12 х 4РС х 12 х 4РС
4SP х 12 х 4РС х 12 х 4РС
4SP х 12 х 4РС х 12 х 4TopN+
Светопропускание LT, % (чем выше, тем светлее)
74
71
59
57
55
Сопротивление теплопередаче
м2 С/Вт с аргоном / без аргона (чем выше, тем лучше)
0, 52 / 0, 49
0,75 / 0,68
0,78 / 0,70
0,52 / 0,49
0,75 / 0,68
Солярный фактор  -защита от солнца SF, % (чем меньше, тем лучше защита)
70
55
40
58
45
Пропускание ультрафиолета UV, % (чем меньше, тем лучше)
41
19
19
29
14
Индекс цветопередачи  RA, % (чем больше, тем лучше)
97
96
97
99
98

* Данные испытаний концерна AGC

Светопропускание (LT) – отношение светового потока, проходящего сквозь стекло, к величине светового потока, падающего на поверхность стекла (в диапазоне солнечного спектра со спектральной плотностью между 380 и 780 нм). Чем выше светопропускание, тем светлее в помещении.

Сопротивление теплопередаче R (м2·С/Вт) – величина, показывающая степень сопротивления остекления потере тепла. Обратно пропорциональна коэффициенту теплопередачи. Чем выше эта величина, тем лучше теплосберегающие свойства стеклопакета.

Пропускание ультрафиолетового излучения (UV) – часть ультрафиолетового излучения (спектр от 280 до 380 нм), пропускаемая внутрь здания. Избыток ультрафиолета приводит к выгоранию цветов мебели и тканей, меняет внешний вид изделий из дерева. Чем меньше показатель, тем лучше.

Солярный (солнечный) фактор SF – это отношение полного количества энергии солнечного потока, поступающей в помещение через стекло, к абсолютному количеству энергии падающего солнечного потока. Стекла с более низким фактором не позволят помещению перегреваться в летнюю жару.

Индекс цветопередачи (%) – способность стекла передавать цвета в сравнении с тем, как их воспринимает человеческий глаз.

*Статья содержит контекстную и визуальную рекламу

Мультифункциональное стекло: что это и чем оно отличается от энергосберегающего

Если вы подумываете об установке мультистекла или нового стеклопакета, прочитайте эту статью до конца. И вы узнаете:

  • что такое мультифункциональное стекло,
  • как определить мультифункциональное стекло,
  • достоинства и недостатки многофункционального стекла,
  • отличие мультифункционального стекла от энергосберегающего,
  • надо ли ставить мультистекло,
  • почему окна с мультифункциональными стеклами лучше.

Мультистеклопакет: что это такое

Для надежной теплоизоляции раньше окна остекляли многокамерными энергосберегающими стеклопакетами. Их особенность — наличие i-стекла с ионами серебра. Такое покрытие отражает тепловое излучение в помещение, сохраняя тепло в комнате. Но летом оно не дает преимуществ.

Более практично многофункциональное стекло. Летом с ним можно сэкономить на кондиционировании, а зимой — на обогреве. Слои напыления размещены крест-накрест:

• напыление вверху и внизу — влияет на зеркальность, светопропускание, тон стеклянного листа;
• теплоотражающий слой — сохраняет тепло в помещении;
• защитный слой— для защиты соседних пластов от повреждений. Он поглощает коротковолновое излучение.


Преимущества Недостатки
  • Меньше счета за обогрев.
  • Надежная теплозащита долгие годы.
  • Меньше вес окна, двери.
  • Защита мебели от выгорания.
  • Потеря функциональности при повреждении опционального покрытия.
  • Светопрозрачность ниже, чем у аналогов.
  • Высокая стоимость.

Проверяем мультифункциональный стеклопакет

Чтобы убедиться, что вам поставили окно с опциональным стеклом, поднесите к поверхности пламя зажигалки. Отражается два огонька одного цвета? Тогда перед вами стандарт. Цвета отражения различные? Опциональное стекло. От типовых систем многофункциональные можно отличить по оттенку. Снаружи они как зеркальные, а если смотреть под углом — с голубым или зеленым оттенком.

Разница в характеристиках мультифункционального стекла и энергосберегающего

Опция энергосбережения направлена исключительно на повышенную теплозащиту. Функциональность мультистекла шире. Оно в любой сезон решает несколько задач. Материал тонированный. Он высокоустойчив к ударной нагрузке, ИК-излучению. Мультифункциональные окна подходят для монтажа на жилых и нежилых объектах. Им можно придавать фигурную форму. Закаленный мультипакет даже сгибают. Он практичнее и функциональнее энергосберегающего. Итак, стоит ли ставить мультифункциональный стеклопакет? Если ваш приоритет практичность, экономия, функциональность, то да.

Как выбрать окно?

Заказывайте остекление в надежных компаниях с высокой репутацией и хорошими отзывами, большим опытом работы. Попросите продавца предоставить сертификаты качества. Монтаж доверьте профессиональным монтажникам. Все это убережет вас от лишних трат, поможет сделать правильный выбор. Застеклить дом, офис, квартиру вы можете с нашей компанией. Для точного расчета сметы вызывайте бесплатно замерщика.

Мультифункциональное стекло — что это такое?

Большую часть окна составляет стеклопакет. От него во многом зависит уровень шумо- и теплоизоляции, естественной освещенности в комнате. Среди опциональных стеклопакетов можно выбрать тонированные, энергосберегающие, звукоизолирующие, самоочищающиеся стеклянные пакеты. Но наиболее популярно мультифункциональное стекло для солнце-, теплозащиты. Оно поддерживает комфортную комнатную температуру в любой сезон, помогает экономить на вентиляции, отоплении. С ним не приходится выбирать между красотой и комфортом.

Содержание статьи:

  1. Почему мультифункциональное стекло лучше обычного?
  2. Плюсы и минусы
  3. Проверка мультифункционального стекла
  4. Мультифункциональное и энергосберегающее стекло — в чем разница?
  5. Как выбрать?
  6. Отзывы

Раньше, чтобы наиболее эффективно защитить комнату от холода, устанавливали многокамерные стеклопакеты с энергосберегающим i-стеклом, которое имеет серебряное напыление. Оно отражает тепловое излучение от источника тепла обратно в комнату. С таким стеклом зимой теплее. Но в летние дни оно бесполезно. Для защиты от солнца летом на окна вешают жалюзи, стекла покрывают солнцезащитными пленками.

Мультифункциональное стекло работает круглый год. Летом оно помогает экономить на вентиляции, охлаждении комнаты, в зимний период — на отоплении. Напыление из металла зимой отражает тепловую волну внутрь здания, летом — на улицу. Слои металлического покрытия расположены крест-накрест:

  • верхний и нижний — оказывают влияние на зеркальность, светопрозрачность, оттенок поверхности,
  • функциональный — отражает тепловую волну,
  • защитный — защищает смежные слои от повреждений, отражает, поглощает короткую тепловую волну.

ОКНО.ру - Качество на первом месте!

Только до конца месяца действуют специальные скидки от 30% на окна и балконы!

Стеклопакеты с мультифункциональным напылением:

  • сокращают расходы на отопление;
  • десятилетиями удерживают тепло, блокируют ИК-лучи в знойный день;
  • позволяют эксплуатировать однокамерные стеклопакеты, устанавливать более легкие оконные системы различной конфигурации;
  • защищают мебель, домашний текстиль от выцветания.

В отличие от типовых стеклопакетов мультифункциональные:

  • утрачивают функциональность при повреждении энергоэффективного покрытия;
  • немного хуже пропускают свет;
  • стоят довольно дорого.

Приблизьте к стеклянному пакету пламя зажигалки. Если в отражении вы видите два пламени одного цвета — стекло обычное, различного — с опциональным покрытием. От стандартных аналогов многофункциональные стекла отличаются тоном. Их наружная поверхность кажется зеркальной, при взгляде на нее под углом — голубоватой или зеленоватой.

Стеклопакет с теплозащитой зимой отлично работает на теплоизоляцию. Многофункциональный же круглый год решает целый ряд задач. Он повышает теплоэффективность остекления, обладает способностью самоочищения, повышенной стойкостью к ударам, защищает от ИК-лучей, служит тонированной поверхностью. Его можно монтировать в жилых и коммерческих помещениях, использовать в остеклении сложной формы, сгибая, закаляя. Очевидно, что мультифункциональный стеклянный пакет превосходит энергосберегающий по своей функциональности. Он практичнее.

Покупать стеклопакеты следует только у надежных поставщиков с хорошей репутацией. Перед покупкой ознакомьтесь с сертификатом качества на изделие. Установку поручите профессионалам, чтобы получить нужный результат и избежать лишних трат. Вы можете обратиться в нашу компанию и застеклить квартиру, коттедж, офис недорого. Чтобы узнать точную стоимость остекления, вызывайте бесплатно замерщика.

Многие домовладельцы восторженно отзываются о многофункциональных стеклах. Наши клиенты — не исключение. Они отмечают, что мультифункциональные стеклопакеты сочетают лучшие опции, поддерживают на высоком уровне шумо- и теплоизоляцию, защищают обивку и обои от выгорания. Они способствуют здоровому росту комнатных цветов.

«В апреле прошлого года менял окна в угловой квартире. Новые поставил с мультифункциональным стеклом. Выходят они на солнечную сторону. Действительно стало комфортней. Ничего кроме остекления не менялось. Теперь зимой теплее, летом не так жарко. Холодные стены не поменять, а вот окна реально улучшили микроклимат».

Антон, Москва

«В нашей квартире уже три месяца стеклопакеты с мультифункциональными стеклами. И после замены остекления мы почувствовали разницу. В лучшую сторону. Теперь не нагревается мебель, стены, не выгорают шторы. Комната с окнами на юг не нагревается, как раньше. В знойные дни здесь комфортно, приятно. Пока выбором остекления мы довольны. Зимой проверим новые окна на теплоизоляцию».

Мария, Подольск

«Остекляли коттедж в Ивантеевке. В гостиной и спальне установили мультифункциональные стекла. От солнечных лучей они действительно защищают. В комнатах комфортно находиться в жаркие летние дни. Можно не опасаться выгорания обоев, штор. Как стекло поведет себя в морозы, увидим зимой».

Сергей, Ивантеевка

«Мультифункциональное стекло одновременно защищает от солнца и эффективно сберегает тепло. Оно помогает экономить на энергоресурсах, когда нужны обе функции — и теплоизоляция, и солнцезащита. Такое стекло удобно использовать, когда от остекления нужен боле высокий коэффициент сопротивления теплопередаче. В обычных ПВХ-окнах его монтаж оправдан, когда проемы на солнечной сторонне. В остальных случаях применение мультифункциональных стеклопакетов не так актуально — можно устанавливать энергоэффективные, тонированные окна или с повышенной звукоизоляцией».

В.Е. Прохоров, строитель

Советуем еще почитать

Многофункциональное стекло

Многофункциональное стекло появилось недавно, но уже успело завоевать расположение потребителей. Многофункциональное стекло - новейший продукт в сегменте стеклянных конструкций для ограждений. В настоящее время такой высокотехнологичный продукт получил широкое распространение. Отметим, что ранее эта популярность пришлась на энергосберегающее стекло. Между этими двумя модификациями есть заметные различия.

Многофункциональное стекло - новейший продукт в сегменте светопрозрачных конструкций для ограждений.В настоящее время этот высокотехнологичный продукт получил широкое распространение. Отметим, что ранее эта популярность пришлась к энергосберегающему типу стекла. Между этими двумя модификациями есть ощутимые различия.

В последние годы современная архитектура взяла курс на использование в строительстве огромного количества новых решений с использованием различных видов стекла.

Новая линия позволяет производить не только энергосберегающие и солнцезащитные стекла (рефлексы), каждое из которых имеет свою особенность и универсальность, но и несет в себе только определенную функциональность продукта, что в свою очередь ограничивает область применения.Комбинируя нанесенные слои на поверхность производимого стекла, можно получить стекло с мягким покрытием, которое сочетает в себе не только низкоэмиссионные свойства стекла, но и имеет современный эстетический вид зеркального стекла.

Новаторское и технически проверенное решение для эффективного поддержания оптимального микроклимата в помещении станет возможным в рамках многофункционального стекла. Оно работает по принципу теплового зеркала, которое успешно отражает тепловые лучи в обоих направлениях: окно не только сохраняет тепло зимой, но и предотвращает чрезмерный нагрев в летнюю жару.Это обеспечивает повышенный уровень комфорта в любое время года и помогает значительно сэкономить на дорогостоящих энергоносителях для отопления или охлаждения квартиры или дома.

Также дополнительным преимуществом стекла является полное сочетание цветовых характеристик рефлекторного и многофункционального стекла.

Состав многофункционального стекла

В состав многофункционального стекла включен слой серебра.Его толщина была тщательно подобрана командой квалифицированных профессионалов для получения максимальной прозрачности в результате. При использовании этого типа стекла перекрывается максимальный диапазон нагрева. Стекло инновационного типа позволяет легко хранить тепло в помещении зимой и не задерживать его поток с улицы в летнюю жару. Остекление такого типа прослужит вам минимум два десятилетия. Многофункциональное остекление, которое предлагает наша компания, отличается бескомпромиссным качеством.

На солнечной стороне термометра двухкамерного стеклопакета, который отличается повышенными настройками энергосбережения, будет показывать, например, 35 градусов Цельсия, а отметка для многофункционального термометра приближается всего к 25 градусам Цельсия.Эта разница весьма заметна.

Преимущества многофункционального стекла:
  • защита помещения летом от перегрева;
  • сохранение тепла зимой внутри помещения;
  • с поддержанием максимального уровня естественного освещения;
  • прочность и устойчивость к механическим повреждениям;
  • облегченный зеркальный эффект снижает уровень видимости помещения снаружи;
  • снижение затрат на оплату энергии, потребляемой оборудованием отопления и кондиционирования;
  • возможность ламинирования, резки, закалки, термообработки стекла.

Чтобы узнать стоимость

Хотите заказать большое зеркало? Тогда свяжитесь с нами!

Контакт для консультации или заказа:

Директор - Рыбалкин Сергей Александрович
Телефон: +38 (050) 571-31-16
Электронная почта: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Отдел продаж:
Телефон:

+38 (050) 053-34-63

+38 (098) 184-84-00

+38 (098) 185-00-70


Электронная почта: Этот адрес электронной почты защищен от спам-ботов.У вас должен быть включен JavaScript для просмотра.

Отдел продаж Киев:
Телефон: +38 (067) 233-53-80

Или воспользуйтесь формой «Обратный звонок» и мы Вам перезвоним.

Нужен стеклопакет с многофункциональным стеклом? Вы можете разместить заказ здесь

Многофункциональное стекло по Украине с доставкой - Винница, Волынь, Днепропетровск, Житомир, Закарпатье, Запорожье, Ивано-Франковск, Киев, Кировоград, Луганская область, Львов, Николаев, Одесса, Полтава, Ровно, Сумы, Тернополь, Харьков, Херкисон , Черкассы, Чернигов, Черновцы.

Энергоэффективное стекло | Энергосбережение

Энергосбережение и повышение комфорта с энергоэффективным стеклом Saint-Gobain

Энергоэффективное стекло можно определить как использование меньшего количества энергии для удовлетворения наших текущих потребностей. Другими словами, это означает более эффективное использование энергии, позволяющее поддерживать тот же уровень комфорта при меньшем потреблении энергии.

Улучшение тепловых характеристик окна или ограждающей конструкции здания обеспечивает максимальную длительную конечную экономию энергии и позволяет всем технологиям полностью раскрыть свои преимущества.

Ошеломляющие 26% всех потерь тепла в жилых помещениях уходят через окна или фасады. Установка энергоэффективного стекла поможет вам сэкономить на счетах за отопление по сравнению со стандартными окнами и рамами с двойным остеклением.

Как это работает?

В энергосберегающих стеклянных решениях используется современное металлическое покрытие, которое отражает тепло от радиаторов или огня обратно в комнату, а не позволяет ему уходить через окна.Кроме того, он позволяет свободному теплу и свету от солнца проходить через стекло, согревая ваш дом и дополнительно повышая энергоэффективность ваших окон. Это означает более низкие счета за электроэнергию по сравнению со стандартными окнами.

В то время как люди проводят 90% своего времени в помещении, важно создать удобные места. Энергоэффективное здание - это:

  • Повышение комфорта в помещении

  • Экономия на счетах за электроэнергию

  • Дыхание здоровым, свежим и чистым воздухом

  • Снижение проблем с влажностью (плесень, утечки, конденсат)

Энергосберегающее стеклянное здание благодаря остеклению также означает больше естественного света и меньше искусственного света, что лучше для вашего здоровья, лучшего зрения и даже может снизить стресс.

Узнайте больше о наших энергосберегающих продуктах Planitherm

Экономия энергии может быть достигнута за счет использования теплоизолирующего стекла, которое также можно комбинировать со многими другими продуктами для многофункционального остекления, такими как низкие эксплуатационные расходы, защита от солнечного излучения, шумоподавление, декоративное стекло и повышенная безопасность для большего и большего комфорта и благополучие.

Энергоэффективная архитектура со стеклом | glassonweb.com

Блестящие стеклянные фасады стали ключевым элементом сегодняшних городских пейзажей в большинстве стран мира.Эти стеклянные облицовки с их гладкими поверхностями и гармоничным дизайном являются символом современности и архитектурной элегантности. Стекло создает прозрачность и позволяет дневному свету проникать далеко во внутренние помещения, создавая основу для приятной жизненной и рабочей атмосферы как в жилых, так и в коммерческих зданиях. В течение многих лет мы наблюдали тенденцию к увеличению размеров окон и стеклянных поверхностей в этой области.

Рабочие параметры используемого функционального стекла и размеры застекленной части фасада являются критическими факторами энергетической эффективности зданий, коммерческих или жилых.Тщательная доработка конструкции и функциональности обеспечивает максимально положительный эффект.

Фото 1

Стеклянные фасады большой площади, такие как «Знак» в Медиа-гавани Дюссельдорфа, спроектированный звездным архитектором Гельмутом Яном, являются символами современного строительства. Под стеклянными куполами 76-метровое 20-этажное здание предлагает залы для мероприятий премиум-класса с гарантированным видом на столицу штата на верхнем этаже.

Функциональное стекло: основа современной архитектуры

Область потенциальных применений для изделий из стекла с высокими эксплуатационными характеристиками огромна.Осенью 2013 года в немецком торговом журнале1 процитировал Франсуа Дюбуи, директора по корпоративному развитию Glas Trösch Group, который заявил: «Соотношение окон и стен в европейских зданиях в настоящее время составляет 40:60 для стен». Цель швейцарской стекольной группы - изменить это соотношение. Для этого, по словам Дюбуи, стекло должно выполнять еще больше функций и стать многофункциональным структурным элементом в стандартной версии.

Наряду с основными функциями в настоящее время - теплоизоляцией, защитой от солнца и шумоизоляцией, в будущем все большее значение будут иметь рабочие характеристики, такие как управление освещением и выработка энергии через стеклянные поверхности ограждающих конструкций здания.«Солнечное изоляционное стекло» служит собирательным термином для этого понятия. Уже сегодня современное энергосберегающее стекло способно превращать окна - традиционно слабое место - в теплопроизводящие поверхности. Это было подтверждено исследованием с использованием, среди прочего, стекла SGG Climatop Lux с тройной изоляцией (U = 0,7 Вт / м2 · K, g = 0,62) и SGG Climatop Max (U = 0,5 Вт / м2 · K, 6 = 0,60). австрийским партнером ClimaPlusSecurit, Eckelt Glas, в сотрудничестве с Saint Gobain Glass Germany и доктором Петером Хольцером из Дунайского университета Кремс2.Этот и без того высокий уровень производительности можно еще больше повысить за счет интеграции дополнительных функций.

Фото 2

Дом Козерога в Дюссельдорфе был завершен в 2006 году и был удостоен премии за инновации в области архитектуры и офиса, а также звания «Лучшие архитекторы 2008 года». Одной из дизайнерских изюминок здания является i-модульный фасад. Интегрированные модули охлаждают, вентилируют и регенерируют тепло. Кроме того, в фасадные панели интегрированы элементы освещения, звукопоглощения и акустики помещения.Изображение: Messe Düsseldorf

Повышение энергетических потребностей

В будущем будет происходить постоянное повышение энергетических стандартов на международном уровне, а вместе с ними и уровня эксплуатационных характеристик ограждающих конструкций зданий. Это, конечно, особенно актуально для новостроек. Например, в своей политике 2010/31 / EU Европейский Союз сформулировал чрезвычайно амбициозные цели в отношении общей энергоэффективности зданий уже в 2010 году.Реализация политики в национальных штатах нацелена на повышение энергоэффективности зданий на 20% к 2020 году. В отношении вновь построенных зданий политика предусматривает требования к зданиям с почти нулевым потреблением энергии, начиная с в 2019 г. и в 2021 г. для всех остальных построек.

Теперь дело за национальными государствами. Правительство Германии уже показало пример измененным Законом об энергосбережении, принятым в октябре 2013 года (EnEV 2014).С 1 января 2016 года все вновь построенные здания будут потреблять на 25% меньше энергии, в то время как стандарты теплоизоляции ограждающих конструкций вырастут в среднем на 20% 3.

Фото 3

Стеклянные фасады большой площади не препятствуют ручной вентиляции. Встроенные жалюзи обеспечивают эффективную защиту от солнца и бликов даже в открытом состоянии.

Без уменьшения площади окна

EnEV 2014 определяет максимальные значения потерь тепла при передаче в ограждающих конструкциях зданий, включая значения через «H ́T» (удельные потери тепла при передаче, основанные на теплопередающей огибающей поверхности).Несмотря на то, что указанные здесь значения не были изменены, повышение соответствующих стандартов, начиная с 2016 года, вызвано сокращением годового потребления первичной энергии на 25%. Новым является то, что оболочка проектируемого здания не может иметь худшее значение удельных потерь тепла при передаче на основе теплопередающей огибающей поверхности, чем у эталонного здания. Это относительное отношение к эталонному зданию предотвратит ограничение площади окна, чего опасается оконная и стекольная промышленность.

Предыстория: При строгом соблюдении коэффициента теплопередачи, ответственного за теплопотери, солнечная энергия, обеспечиваемая стеклянными поверхностями, не принимается во внимание, несмотря на то, что они приводят к значительному снижению годового потребления энергии со всех сторон. здание за исключением северной стороны 4.

Как пояснил Немецкий институт оконных технологий (IFT) в Розенхайме в торговой статье о поправках к EnEV 2014: «В случае, если сокращение годового потребления энергии на 25% не будет достигнуто за счет более широкого использования регенеративных модулей ( е.г. Фотоэлектрические модули), это, естественно, приведет к снижению значений коэффициента теплопередачи для всех частей ограждающей конструкции здания. Здесь мы не должны игнорировать выгоду от солнечной энергии и искать высокий общий коэффициент пропускания солнечной энергии (значение g) и коэффициент пропускания света (τ), которые вносят значительный вклад в сокращение годового потребления энергии5 ».

С учетом нового максимального коэффициента теплопередачи для теплопередающей ограждающей поверхности, вступающего в силу с 2016 года, только энергетически оптимизированные фасадные системы будут приемлемы для использования в вновь построенных зданиях в соответствии с IFT.Однако по-прежнему можно будет использовать стеклопакеты при использовании профильных систем со значением Uf 1,4 Вт / м2 · K6.

Фото 4

По мнению отраслевых экспертов, тройные стеклопакеты с теплой защитой кромок станут стандартными. Закаленное тонкое стекло делает изолированное стекло более легким, чем обычное стекло. На фото показано стекло следующей конструкции: белое стекло 3 мм ESG, 12 мм SZR, белое стекло 2 мм TVG, 12 мм SZR и белое стекло 3 мм ESG.Изображение: Messe Düsseldorf

Теплоизоляция летом

EnEV 2014 также диктует более высокие стандарты теплоизоляции жилых домов летом. Соответствующих расчетов можно избежать только в том случае, если площадь оконной поверхности по отношению к площади пола составляет менее 35% и установлена ​​определенная внешняя система укрытия от солнца, такая как рольставни. Доказательства наличия такой системы не требуются, если площадь оконной поверхности составляет менее 10% или 15% в зависимости от ориентации окон.

Имеющиеся сегодня высокоэффективные солнцезащитные покрытия для изоляционного стекла вносят значительный вклад в поддержание приятного климата в здании летом. То же самое относится к солнцезащитным и антибликовым системам, которые встроены в изоляционное остекление или устанавливаются снаружи, а также к функциональному электрохромному, термохромному или газохромному остеклению с регулируемой прозрачностью. В идеале интеллектуальные системы управления всегда будут обеспечивать идеальную защиту от света или солнца.

Фото 5

Обычные солнцезащитные системы, расположенные ниже по потоку, никогда не являются лучшим выбором, поскольку они могут пропускать больше тепла в комнату в этом положении. В идеале солнцезащитный козырек будет установлен на фасаде или в изоляционном стекле. Изображение: Messe Düsseldorf

Коэффициент усиления солнечной энергии

Помимо прозрачности и падения света, доступное солнечное усиление является элементарным преимуществом интеграции стекла в оболочку здания.Этот активный вклад особенно приветствуется в зимние месяцы. В интервью, опубликованном Институтом оконных технологий по теме Постановления об энергосбережении 2014 года, профессор Ульрих Зиберат, директор IFT Rosenheim, заявляет: «Солнечная энергия через окна и остекление принималась во внимание с EnEV 2002, в контексте проверки, связанной со зданием - если такая проверка подготовлена ​​архитектором или консультантом по энергетике здания. Это требуется для недавно построенных зданий и необязательно для существующих объектов недвижимости.Однако в этом процессе солнечная энергия не связана с окнами или стеклом как компонентами здания. Таким образом, все еще есть подрядчики, которые не осведомлены об этих преимуществах.7 "

Фото 6

Сотовые панели, которые действуют как солнцезащитные и антибликовые системы, также могут быть интегрированы в пространство между стеклянными панелями в изоляционное остекление. В зависимости от угла установки панели могут полностью блокировать прямые солнечные лучи и обеспечивать хорошую прозрачность и рассеивание света.Изображение: Messe Düsseldorf

Стекло как производитель энергии

Интеграция солнечного стекла (фотоэлектрического и солнечного теплового) - проверенный метод соответствия повышенным стандартам годового потребления энергии. Однако, по словам производителей соответствующей продукции, недостаток знаний архитекторов и проектировщиков о технических возможностях и характеристиках имеющихся систем остается серьезным препятствием. Комплексное планирование различных рабочих участков представляет собой дополнительную проблему - здесь все еще есть недостатки, которые необходимо преодолеть.Более того, подрядчики часто уклоняются от высоких затрат, несмотря на то, что производители неустанно указывают на то, что интеграция фотоэлектрических элементов устраняет необходимость в традиционных компонентах фасада и связанные с этим затраты.

Другой аспект, который говорит в пользу интеграции фотоэлектрических элементов в фасад, - это экологичность (сертификаты, например, согласно LEED, BREEAM или немецким методам BNB и BGNB). В этом контексте также интересны совершенно новые концепции фасадов, такие как фасад из водорослей, представленный на специальной выставке «Стекольные технологии вживую» на выставке glasstec 2012.Благодаря солнечному свету микроводоросли растут в специально разработанном стеклянном корпусе (фотобиореакторах). В этом процессе в качестве промежуточных продуктов образуются биомасса и биогаз, которые, в свою очередь, используются для производства электроэнергии. Нынешний исследовательский проект «FluidGlass», проводимый Университетом Лихтенштейна, в котором разрабатывается новая концепция многофункциональных солнечно-тепловых стеклянных фасадных систем, также является чрезвычайно инновационным. FluidGlass превращает пассивные стеклянные фасады в активные прозрачные солнечные коллекторы, одновременно регулируя поток энергии в оболочке здания.8

Фото 7

Одно решение для фотоэлектрических систем, интегрированных в здание: красители производятся с помощью простой шелкографии и запечатываются на этапе термического закрепления. Изображение: Messe Düsseldorf

Будущее строительства со стеклом

Возросшая необходимость экономии еще большего количества энергии в строительном секторе в недалеком будущем, естественно, вызовет повышение требований, предъявляемых к характеристикам ограждающих конструкций зданий.В свою очередь, поставщики функционального стекла для окон и фасадов будут вынуждены внести свой вклад в разработку новых, более эффективных многофункциональных изделий из стекла, которые способствуют общему повышению эффективности. Целостное планирование играет особенно важную роль в создании многофункциональных стеклянных фасадов. Это ключ к оптимальному взаимодействию между фасадной техникой, автоматизацией, системами вентиляции и кондиционирования воздуха и обеспечивает максимальную энергоэффективность.

На выставке glasstec 2014 в Дюссельдорфе мы узнаем, куда движутся дела в области многофункциональных стеклянных и стеклянных фасадов.С 21 по 24 октября крупнейшая в мире выставка изделий из стекла, производства стекла и обработки стекла снова станет центром внимания профессионалов в области стекла со всего мира. Glasstec 2014 демонстрирует отраслевые решения для строительства из стекла будущего: от производства стекла до обработки и применения. Для архитекторов, проектировщиков и строителей фасадов выставка - со специальной выставкой «Стеклянные технологии вживую» и Центр фасадов, а также Конгресс по архитектуре - это эльдорадо для новых идей и путь к новым концепциям энергоэффективных, многофункциональных фасады будущего.

Библиографические ссылки
1 GFF - Das Praxismagazin für Produktion und Montage, 11/2013, p 46
2 Ralf Vornholt, "Leistet 3-fach-Isolierglas genug", Glaswelt 11/2013, p 80
3 Energasseinsparseverordn zur Zweiten Verordnung zur Änderung der Energieeinsparverordnung vom 18. Ноябрь 2013 (BGBl. I p 3951)
4, 5, 6 EnEV 2014 - Änderungen der Energieeinsparverordnung (EnEV) в Bezug auf Fenster, Türen und Verglasadenung.Проф. Ульрих Зиберат, Institutsleiter ift Rosenheim Dipl.- Phys. Майкл Росса, ift Akademie M.BP. Дипл. Инж. (FH) Мануэль Демель, ift Rosenheim 2013.
7 Fragen zur neuen EnEV: Интервью с Йохеном Грёнеграсом (BF), Ульрихом Чорном (VFF) и профессором Ульрихом Зибератом (ift Rosenheim), www.ift-rosenheim.de
8 " FLUIDGLASS - Солнечные тепловые фасады с регулируемой прозрачностью », www.uni.li/fluitglass

Контакт для прессы glasstec 2014

Себастьян Пфлюгге

Бриджит Кюпперс (Ассистент)

Телефон: + 49- (0) 211-4560-464 или -929

Факс: + 49- (0) 211-4560-87 464

Эл. Почта: PflueggeS @ messe-duesseldorf.de или

[email protected]

Энергосберегающее стекло с низким энергопотреблением | glassonweb.com

Стекло - один из самых популярных и универсальных строительных материалов, используемых сегодня. В основном из-за постоянно улучшающихся солнечных и тепловых характеристик.

Эти характеристики достигаются за счет использования пассивных и солнцезащитных покрытий с низким энергопотреблением. Итак, что такое low-e glass?

Low-e glass означает низкий коэффициент излучения, тогда как коэффициент излучения указывает на способность материала излучать энергию.

Стекло с низким коэффициентом излучения - это прозрачное стекло, на которое нанесено тонкое покрытие для улучшения общих характеристик стекла. Низкоэмиссионное стекло играет очень важную роль в зданиях с большими стеклянными фасадами.

Чтобы понять, что такое покрытия, важно понимать спектр солнечной энергии или энергию солнца.

Ультрафиолетовый (УФ) свет, видимый свет и инфракрасный (ИК) свет - все они занимают разные части солнечного спектра - разница между ними определяется длиной волны.

  • Ультрафиолетовый свет, который вызывает выцветание внутренних материалов, таких как ткани и настенные покрытия, имеет длину волны 310–380 нанометров при описании характеристик стекла.
  • Видимый свет занимает часть спектра между длинами волн примерно 380-780 нм.
  • Инфракрасный свет или тепловая энергия передается в здание в виде тепла и начинается с длины волны 780 нанометров. Солнечное инфракрасное излучение обычно называют коротковолновой инфракрасной энергией, в то время как тепло, излучаемое теплыми объектами, имеет более высокие длины волн, чем солнце, и называется длинноволновым инфракрасным излучением.

Следовательно, стекло покрыто микроскопически тонким слоем оксидов металлов, который может излучать энергию и невидим невооруженным глазом.

Покрытия

Low-e были разработаны для минимизации количества ультрафиолетового и инфракрасного света, который может проходить через стекло, без ущерба для количества передаваемого видимого света. Покрытие также улучшает изоляционные свойства стекла.

На самом деле существует два различных типа низкоэмиссионных покрытий: пассивные низкоэмиссионные покрытия (известные как твердые покрытия) и низкоэмиссионные покрытия, контролирующие солнечные лучи (известные как мягкие покрытия).

Твердое покрытие low-e покрытие наносится пиролитическим способом. Когда стекло находится в расплавленном состоянии, оловянное покрытие выливается на лист стекла с образованием твердого покрытия. Твердое покрытие отличается высокой прочностью и надежно закрепляется на окнах и дверях.

Низкоэмиссионное покрытие Soft Coat называется MSVD и происходит после изготовления стекла, когда частицы цинка, серебра или титана наносятся на стекло в вакуумной камере.

Мягкое покрытие очень нежное и может окисляться на воздухе.Следовательно, он в основном используется в окнах с двойным или тройным остеклением, где мягкое покрытие стекла обращено к камере с инертным газом.

Низкоэмиссионное стекло с мягким покрытием более эффективно отражает тепловую энергию, чем низкоэмиссионное стекло с твердым покрытием.

Зимой свет может проникать в дом снаружи, но тепло отражается обратно во внутренние помещения. Это приводит к тому, что температура в помещении остается теплой и не требуется дополнительной энергии для обогрева помещений.

В летнее время свет может проникать снаружи внутрь, но тепло снаружи отражается обратно.Это приводит к тому, что для охлаждения помещений не требуется дополнительной энергии.

Преимущества стекла Low-e:

  • Стекло Low-e действует как барьер и контролирует количество УФ-света, который может проходить через стекло. Таким образом, он защищает ткани, кожу, картины, ковры и фотографии от выцветания солнечного света.
  • Помогает повысить энергоэффективность дома.
  • Значительная экономия на счетах за электроэнергию за счет эффективности стекла.
  • Окна с низким энергопотреблением работают намного лучше, чем обычные окна с одинарным остеклением или обычные окна с двойным остеклением.
  • Low-e glass может ограничить количество конденсации, которая может возникнуть из-за разницы температур снаружи и внутри здания.

Недостаток стекла Low-e:

  • Основным недостатком низкоэмиссионного стекла является то, что стоимость стекла и установка окон из низкоэмиссионного стекла выше, чем у обычного стекла.Однако в долгосрочной перспективе это становится устойчивым благодаря экономии на счетах за электроэнергию.

Когда думаешь об окнах, на ум приходят размер, оттенок и другие эстетические качества, но низкоэмиссионные покрытия играют важную роль в общих характеристиках окна и могут значительно повлиять на общие затраты на отопление, освещение и охлаждение здания. .

Объяснение типов стекла Low E

Не может быть более универсального строительного материала, чем стекло. Он действительно может творить необычные вещи, и стекло, которое производится сегодня, намного более продвинуто, чем стекло, которое было сделано всего несколько лет назад.Из всех вариантов стекла, представленных сегодня на рынке, низкоэмиссионное стекло, пожалуй, имеет наибольший потенциал для улучшения характеристик вашего дома.

Если вы задумывались об инвестировании в новые окна, то, вероятно, много слышали о низкоэмиссионном стекле. Скорее всего, у вас тоже есть вопросы по этому поводу. Итак, давайте глубоко погрузимся в мир низкоэмиссионного стекла - как оно работает, какие типы доступны и как оно может значительно повысить энергоэффективность вашего дома.

Что такое Low-E Glass?

С самого начала: "E" означает коэффициент излучения.Когда тепловая или световая энергия поглощается поверхностью, например стеклом, она либо отражается от поверхности, либо излучается через поверхность. Способность материала излучать энергию называется излучательной способностью. При чем здесь ваши окна? Если вы когда-либо были в теплице, вы, вероятно, уже знаете ответ на этот вопрос.

Энергия излучения - одна из основных причин передачи тепла в оконном стекле. Окна с коэффициентом излучения (или с низким значением e) излучают меньше энергии и, следовательно, пропускают меньше тепла, что придает им значительно улучшенные изоляционные свойства.Когда тепловая энергия - либо от солнца, либо от вашей системы отопления, вентиляции и кондиционирования - попадает в низкоэмиссионное оконное стекло, она отражается обратно в пространство, откуда пришла, а не передается через окно.

Как работает стекло с низким энергопотреблением

Секрет выдающихся изоляционных свойств низкоэмиссионных окон - тонкое металлическое покрытие на поверхности стекла. Окна low-e часто выглядят затемненными, но low-e - это не то же самое, что тонированные стекла. В то время как тонированное стекло изготавливается путем добавления легирующих материалов в само стекло, низкоэмиссионное стекло имеет микроскопически тонкий слой - часто несколько слоев - различных металлических частиц на поверхности.Эти слои превращают стекло в нечто вроде фильтра или сита.

Видите ли, разные виды энергии имеют разные длины волн. Например, инфракрасный свет имеет большую длину волны, тогда как спектр видимого света имеет относительно короткую длину волны. Различные металлы будут «отфильтровывать» волны различной длины, поэтому, добавляя тонкие слои различных металлов на поверхность стекла, можно выбрать, какие типы энергии проходят.

Если вы хотите отфильтровать длинные волны (инфракрасный, т.е.е. тепло), позволяя при этом проходить более коротким длинам волн (свету), низкоэмиссионное стекло может это сделать. Большинство низкоэмиссионных стекол также ограничивают количество проходящего через них ультрафиолетового излучения, что полезно как для здоровья тех, кто живет в доме, так и для долговечности вашей мебели.

Типы низкоэмиссионного стекла

Несколько различных металлов используются для создания микротонкого слоя на поверхности низкоэмиссионного стекла. Олово, серебро и цинк являются одними из наиболее распространенных, и во многих типах низкоэмиссионного стекла используется комбинация различных металлических слоев.Тем не менее, при всех возможных комбинациях существует два основных типа покрытий для низкоэмиссионных стекол: пассивные низкоэмиссионные покрытия и низкоэмиссионные покрытия для защиты от солнечного излучения. Между ними есть принципиальная разница.

  • Пассивные низкоэмиссионные покрытия разработаны с целью максимального использования солнечного тепла, поступающего в здание. Это создает так называемый «пассивный» нагревательный эффект, который уменьшает количество, которое вам приходится полагаться на искусственное нагревание. Окна с пассивным покрытием low-e идеально подходят для холодного климата, поскольку они могут значительно снизить затраты на отопление вашего дома.
  • Солнечные покрытия с низким энергопотреблением ограничивают количество солнечного излучения в здании. Целью низкоэмиссионных окон с контролем солнечной энергии является охлаждение зданий и уменьшение количества энергии, потребляемой кондиционированием воздуха. Они идеально подходят для жаркого климата, а также для домов и зданий, которые получают много прямых солнечных лучей.

Как делают Low-E Glass

Вы можете увидеть окна с низким энергопотреблением, классифицируемые как «твердое покрытие» или «мягкое покрытие». Это еще один способ различать разные типы низкоэмиссионного стекла, но он больше связан с тем, как оно изготовлено.Как пассивное, так и солнцезащитное низкоэмиссионное стекло можно изготавливать с помощью процесса твердого или мягкого покрытия. Вот чем они отличаются:

  • Низкоэмиссионное стекло с твердым покрытием производится посредством так называемого апиролитического процесса. С помощью этого метода тонкий слой расплавленного металла наносится на лист стекла в процессе производства, пока стекло еще немного расплавлено. Это приводит к тому, что металл по существу приваривается к стеклу, создавая очень прочное (то есть «твердое») соединение.
  • Мягкое низкоэмиссионное стекло изготавливается с помощью процесса, известного как вакуумное осаждение с помощью магнетронного распыления (MSVD). Это сложный способ сказать, что с помощью этого метода частицы, составляющие металлический слой, наносятся на предварительно разрезанные листы стекла при комнатной температуре. Это делается в герметичной камере, заполненной электрически заряженным инертным газом. Получающееся металлическое покрытие очень тонкое и несколько нежное (т.е. «мягкое»).

Выбор стекла Low-E Glass

Домовладельцам нужно многое учитывать при выборе новых низкоэмиссионных окон для своего дома.Самым важным соображением является выбор окон, подходящих для вашего климата, в зависимости от того, заботитесь ли вы о том, чтобы в доме было прохладно в теплую погоду или в тепле зимой. Правильная комбинация окон при правильной установке может сделать и то, и другое.

Хотя стекло с пассивным низкоэмиссионным покрытием отлично подходит для северных домов, а низкоэмиссионные окна с контролем солнечного излучения отлично подходят для жарких южных мест, все еще остается много серых областей, в которых может быть сложно выбрать.В этих случаях полезно иметь опытного специалиста по стеклу, который поможет вам в процессе выбора. Также важно знать некоторую терминологию, которую производители часто используют для оценки своих низкоэмиссионных окон:

  • U-фактор Значения показывают, насколько хорошо окно предотвращает выход тепла из здания (более низкий U-фактор означает, что стекло лучше удерживает тепло).
  • Коэффициент солнечного тепла (SHGC) измеряет, насколько хорошо стекло блокирует попадание солнечного тепла в здание (более низкий коэффициент SHGC указывает на то, что окно лучше блокирует приток тепла).
  • Visible Transmittance (VT) измеряет, сколько света пропускает стекло (более высокий коэффициент пропускания видимого света означает, что сквозь него проходит больше света).

Производители низкоэмиссионного стекла

В стекольной промышленности доминируют два передовых производителя: Cardinal Glass Industries и Guardian Glass North America. Эти две компании поставляют большинству оконных компаний высококачественную стеклянную упаковку.

Готовы узнать больше о оконном стекле low-e? Свяжитесь с нами сегодня, чтобы поговорить с нашей командой о поиске идеальных окон для максимального комфорта и энергоэффективности вашего дома.

Новейшие окна с высокой изоляцией почти так же эффективны, как стены

Традиционно окна были самым слабым звеном энергоэффективности в ограждающих конструкциях здания, а первые одинарные оконные проемы были самыми вопиющими нарушителями. Согласно www.efficientwindows.org, одинарные окна с прозрачным стеклом обеспечивают «максимальную передачу энергии (например, теплопотери или приток тепла в зависимости от местных климатических условий), обеспечивая при этом максимальное пропускание дневного света.«Неудивительно, что в жилой архитектуре такие окна практически исчезли.

Стандартным сегодня является низкоэмиссионное окно с двойным остеклением и изоляцией между стеклами. Значительное улучшение по сравнению с одинарным стеклом, изолированные окна лучше предотвращают потерю тепла и приток тепла, сохраняя внутреннюю температуру дома относительно стабильной. В зависимости от вашего региона страны, такое окно - если оно имеет рейтинг Energy Star - имеет коэффициент U (коэффициент теплопередачи и показатель того, насколько хорошо окно изолирует), равный 0.От 30 до 0,60 и коэффициент увеличения солнечного тепла (который показывает, насколько хорошо окно блокирует тепло, вызванное солнечным светом) от 0,27 до 0,40. Тем не менее, лучшее двухкамерное окно неадекватно внешней стене.

В последние годы набирает обороты новое поколение окон - так называемые сверхвысокопроизводительные изделия, и все стало довольно интересно. Окна обычно вдвое эффективнее, чем двухкамерные, а некоторые сокращают разрыв в производительности между проемом и стеной, на которой они установлены.

Ранее в этом году компания Ply Gem Windows из Кэри, Северная Каролина, представила серию R-5, версию высокоэффективного окна компании. «Окна с коэффициентом R, равным 5, являются одними из самых энергоэффективных окон, коммерчески доступных в США», - заявила компания во время запуска. «Для сравнения, окна с рейтингом Energy Star обычно имеют R-значение 3. При увеличении R-value с 3 до 5 средние потери тепла через окно снижаются на 30-40 процентов». Разработанные для проектов нового строительства и замены окон, коэффициент U может достигать нуля.15.

Ply Gem - не единственная компания, производящая сверхвысокопроизводительную продукцию. Среди других производителей - компания Andersen Windows and Doors из Бэйпорта, штат Миннесота; Кламат-Фоллс, штат Орегон, Джелд-Вен; Горелл Энтерпрайзис в Индиане, штат Пенсильвания; MI Doors and Windows в Граце, штат Пенсильвания; «Серьезная энергия» из Саннивейл, Калифорния; и Marvin Windows and Doors в Варроуде, Миннесота, среди многих других.

Технологические препятствия

Некоторые критики говорят, что окна R-5 все еще отстают от времени, особенно потому, что доступна технология для производства окон с гораздо более высоким рейтингом производительности.Компания Serious Energy, например, поставила перед отраслью задачу не делать более значительных достижений в области энергоэффективности и довольствоваться традиционными продуктами с низким энергопотреблением. «Окна с двойным остеклением были изобретены еще в 1865 году. Так что в 1870 году они были действительно лучшими в своем классе», - публично заявил президент и главный исполнительный директор Serious Energy Кевин Сюрас. «Но я думаю, 140 лет спустя, и мы называем это энергоэффективным?»

Сураче говорит, что все окна должны работать не ниже R-5, но он считает, что R-7 должен (и будет) стандартом.Компания, со своей стороны, производит одни из самых эффективных продуктов на рынке, в том числе изделия из стекловолокна и винила в диапазоне от 5,9 до 11,1.

Окна R-5 - это наименее производительный продукт, который предлагает Intus Windows. Управляющий директор Ауримас Сабулис говорит, что проблема большинства оконных компаний заключается в том, что их продукция недостаточно универсальна, чтобы быть эффективной в Соединенных Штатах. По его словам, Intus специализируется на производстве окон с высокими эксплуатационными характеристиками, которые подходят для любого региона страны.«Одно решение не подходит для всех», - отмечает он. «В США семь различных климатических зон».

Intus, литовский производитель, который недавно открыл американское подразделение в Вашингтоне, округ Колумбия, предлагает цельнодеревянные и облицованные алюминием деревянные окна со значением R примерно до 10. Компания также производит продукцию, сертифицированную для пассивного дома. вот почему студенты Новой школы дизайна Парсонса; Миланская школа международных отношений, управления и городской политики в Новой школе; Технологический институт Стивенса выбрал окна для своего проекта Empowerhouse, который стал участником конкурса Solar Decathlon 2011 года.

«Окна Intus дают нам общий годовой прирост энергии», - говорит Лаура Бриггс, руководитель факультета и председатель отдела устойчивой архитектуры в Parsons. «Наша команда тщательно проанализировала размер и расположение окон, чтобы в полной мере использовать солнечное излучение и дневное освещение для повышения комфорта и соответствия стандартам пассивного дома». Бриггс добавляет, что правильный размер окон также был экономичным. «Окна Intus представляют собой красивые деревянные рамы, которые тщательно спроектированы специально для уменьшения тепловых мостиков за счет небольшого количества проводящих разрывов в раме», - объясняет она.«Они предотвращают проникновение воздуха из-за полностью закрытых створок, а тройная панель дает нам значения U, которых мы хотели достичь».

Министерство энергетики заявляет, что не существует специального определения окон с «высокой изоляцией», но, по словам агентства, этот термин обычно относится к окнам с U-фактором около 0,2 или меньше для стационарных блоков (вентиляционные блоки должны соответствовать 0,22). «Обычно это трехкамерные окна с расширенными функциями, такими как газовые наполнители, подвесные пленки, усовершенствованные распорки и низкоэмиссионные покрытия», - сообщает Министерство энергетики.«Коэффициент U измеряет изолирующие способности окна; чем ниже коэффициент теплопередачи, тем меньше потери тепла через окно ». Хороший коэффициент теплопроводности окон делает их идеальными для холодного климата, когда вам нужна лучшая изоляция и сопротивление тепловому потоку, но некоторые архитекторы также используют эти изделия в теплом климате.

Архитектор Эрик Льюис, AIA, LEED AP, использовал окна в рядном доме в Балтиморе, когда он хотел сохранить виды с большими стеклянными проемами и высокой производительностью. «Из-за ориентации [северной стороны дома] мы использовали окна с тройной изоляцией, поэтому мы все равно получили бы нашу R-ценность, много видов и открытости», - говорит Льюис, старший научный сотрудник Alexander Design Studio в Элликотте. Город, мкр.

Прайси Эндевор

Несмотря на восторженные отзывы архитекторов и рекомендации Министерства энергетики, сверхвысокопроизводительные окна все же имеют некоторые недостатки. Поскольку во многих высокоэффективных изделиях используется конструкция из трех окон, изделия могут быть толще и тяжелее, чем традиционные блоки, поэтому вам придется тщательно решать детали окон. Но стоимость может быть самым серьезным препятствием: продукты дороже в производстве и, как следствие, дороже покупать. Сабулис из Intus Windows говорит, что его компания, по крайней мере, решила эту проблему.

«Мы придумали, как делать трехкамерные окна с минимальными затратами», - говорит он. Не раскрывая никаких секретов, Intus утверждает, что предлагает продукцию на 20-30 процентов дешевле, чем у других производителей, что означает, что типичное окно размером 4 на 2 фута будет стоить примерно от 300 до 400 долларов.

Тем не менее, высокоэффективные окна стоят дорого - от 70 долларов за квадратный фут до 150 долларов за квадратный фут для некоторых брендов - что является основной причиной того, что Министерство энергетики запустило программу массовых закупок высокопроизводительных Windows.«Целью программы является расширение рынка окон с высокой изоляцией и штормовых окон с низким энергопотреблением за счет снижения рыночных барьеров и предложения оконной продукции по привлекательным ценам, что сделает окна с высокой изоляцией более доступными», - говорится в сообщении агентства.

Подробнее о Ply Gem Windows

Найдите продукты, контактную информацию и статьи о Ply Gem Windows Окно покрытия

- обзор

8.4.2 Энергосберегающие оконные покрытия

Энергосберегающие оконные покрытия уже несколько десятилетий являются коммерчески успешным применением передовой и крупномасштабной технологии оптических покрытий. Требования к визуальному совершенству, как по пропусканию, так и по отражательной способности, очень строги в отношении окон. Примечательно, что они могут быть выполнены для больших площадей при различных процессах нанесения покрытия. Покрытия для окон относятся к более крупной группе под названием архитектурные покрытия (см.Глава 20), которые обычно используются для улучшения внешнего вида. Энергосбережение, которому уделяется основное внимание в этом лечении, достигается по-разному в зависимости от местного климата. В зонах с теплым климатом покрытие должно отражать невидимое солнечное тепловое излучение для экономии электроэнергии, которая в противном случае необходима для кондиционирования воздуха или для повышения комфорта. Следует отметить, что> 40% всей солнечной энергии выделяется за пределами видимого диапазона длин волн, ср. Рис. 8.7. Эти покрытия иногда называют солнечными экранами. В холодном климате покрытие должно снижать тепловыделение. Их называют низкоэмиссионными или LE покрытиями . На рис. 8.12 показаны идеализированные спектры отражения и пропускания для двух типов покрытий.

Рис. 8.12. Идеализированные спектры отражения и пропускания для двух типов оконных покрытий, упомянутых в тексте.

Как показано, разница между солнечным экраном и покрытием LE заключается в длине волны шага между коэффициентом пропускания и отражением.Более 4 мкм пропускание оконного стекла равно нулю, но поглощение нагревает стекло, то есть увеличивается тепловая нагрузка внутрь. Таким образом, высокий коэффициент отражения в инфракрасном диапазоне снижает этот нагрев, а также потери на излучение в случае LE, как показано уравнением. (8.10). Как и в случае, казалось бы, совершенно разных применений солнечных тепловых поглотителей, порог между поглощением / пропусканием и отражением в идеале должен находиться в интервале 2–3 мкм.

Интегрированные параметры могут использоваться для оценки производительности. T SOLAR - это измеренный коэффициент пропускания, взвешенный по солнечному спектру и интегрированный в видимом и ближнем инфракрасном диапазонах. R IR - это измеренное значение коэффициента отражения ИК-излучения, взвешенное с помощью функции черного тела для комнатной температуры, интегрированное по ИК-диапазону. LE-окно должно иметь значения T SOLAR и R IR как можно ближе к 100%. На рис. 8.13 мы показываем примеры двух параметров для тонких металлических пленок на стеклянной подложке.Третий параметр, T EYE , является альтернативой T SOLAR , когда оцениваются покрытия экрана от солнечных батарей. В этом случае чувствительность человеческого глаза используется как весовая функция при интегрировании.

Рис. 8.13. Соответствующие значения R IR и T SOLAR , как описано в тексте, для различных металлических пленок, как указано. Обратите внимание, что благородные металлы и Fe – металлы расположены ближе к верхнему правому углу, чем переходные металлы.

От Карлссона, Б., Валконена, Э., Карлссона, Т., Ribbing, C-G., 1981. Материалы для теплопроводящих теплоотражающих покрытий. Тонкие твердые пленки 86, 91–8.

В этом подразделе мы сначала перечислим и прокомментируем различные материалы покрытия и их комбинации, которые используются для достижения оптической селективности. Гораздо более обширное рассмотрение этого вопроса дается в монографиях и обзорах Gläser (2000), Hollands et al. (2001), Jelle et al. (2012) и Пулкер (1984).

Преобладающим типом оконного покрытия является многослойное покрытие на основе металла . В типичных случаях это пленка благородного металла толщиной 10–40 нм, зажатая между двумя непоглощающими, несколько более толстыми пленками оксида металла. Благородные металлы и более широкая группа пленок, подобных свободным электронам или пленкам Друде, сами по себе обладают небольшой селективностью. Другими словами, тонкие пленки, подобные свободным электронам (FE-), демонстрируют визуальное пропускание, которое постепенно смещается в сторону высокого инфракрасного отражения с более длинными волнами.Это следует из модели Друде и связи между типичным временем релаксации электронов проводимости и периодом электромагнитного поля в видимой и инфракрасной областях. На рис. 8.13 показаны значения параметров T SOLAR и R IR для семи различных наборов тонких металлических пленок.

Двигаясь слева направо по диаграмме, мы получаем значения для последовательно более тонких одиночных пленок на стеклянной подложке. Мы замечаем, что сама по себе пленка из благородного металла может давать такие значения, как R IR ≈ 90% и T SOLAR ≈ 40%.

На практике одинарная металлическая пленка не используется в качестве LE-покрытия по крайней мере по двум причинам: значения параметров слишком низкие, и долговременная стабильность плохая, если покрытие подвергается колебаниям температуры, влажности, и кислотность в нормальной окружающей атмосфере. К счастью, существуют тонкопленочные материалы, которые могут решить обе проблемы. Обычно эти материалы представляют собой стабильные оксиды металлов с оптическими постоянными в видимом диапазоне, подходящими для предотвращения отражения металлической пленки и, таким образом, увеличивают значение T SOLAR .Типичными используемыми оксидами являются TiO 2 , In 2 O 3 и SnO 2 . В некоторых случаях используются 3–7 слоев, чтобы еще больше улучшить оптические характеристики. Долгосрочная стабильность по-прежнему остается проблемой, особенно при использовании пленки из благородных металлов. Благородные металлы обладают лучшими оптическими свойствами, но легко повреждаются влажной или кислой атмосферой. Решение - использовать герметичные двойные стеклопакеты с покрытием, обращенным к герметизированному пространству. При таком расположении гарантирован срок службы до 10 или даже 20 лет.

Карлссон и Риббинг (1982) предложили более стабильную альтернативу благородным металлам, нитриды переходных металлов группы IVB (TiN, ZrN и HfN). Эти нитриды представляют собой хорошо известные твердые покрытия с высокой термической, механической и химической стабильностью. В частности, непрозрачные покрытия из TiN используются для защиты инструментов, а также для замены золота на открытых поверхностях. Цвет золота и TiN в обоих случаях обусловлен порогом межзонных оптических переходов, но причины оптически FE-подобного поведения ниже этого порога несколько различаются (Karlsson, 1981; Karlsson et al., 1983; Делин и др., 1996). На сегодняшний день тонкие нитридные пленки не используются в коммерческих покрытиях LE, хотя более толстые пленки TiN используются в солнечных покрытиях. Лабораторные исследования показали, что мультислои на основе TiN оптически не так эффективны, как слои на основе серебра, но они могут быть достаточно стабильными, чтобы их можно было использовать в незапечатанных окнах (Georgson et al., 1991).

Вторая группа материалов в покрытиях LE - это легированные широкозонные полупроводники. Ширина запрещенной зоны в SnO 2 , In 2 O 3, и ZnO достаточно велика для того, чтобы пленки были прозрачными в видимом диапазоне, то есть> 3 эВ.Такая большая ширина запрещенной зоны гарантирует, что даже покрытие толщиной 1 мкм будет прозрачным. Не менее важно то, что пропускание слабо зависит от толщины, в отличие от металлического многослойного корпуса. Это упрощает управление производством на больших площадях. Однако большая физическая толщина полупроводниковой пленки вызывает интерференционные вариации, ухудшающие визуальное впечатление. Основным преимуществом полупроводниковых покрытий является их более высокая надежность, так что герметичная атмосфера не требуется.

Низкий коэффициент излучения, то есть высокий коэффициент отражения в ИК-диапазоне, достигается за счет сильного легирования полупроводника. Это легирование создает в зоне проводимости СЭ-подобный газ (или «дырочный газ» в валентной зоне), который имеет более низкую плотность, но более высокую подвижность, чем электроны проводимости в металлах.

Наконец, несколько слов о методах производства оконных покрытий большой площади: сегодня прямое магнетронное распыление металлического слоя и реакционная способность оксидов доминируют при осаждении многослойных слоев на основе металла, независимо от того, идет ли производство онлайн или партии.
