Соединение проводов в распределительной коробке

Первые этапы ремонтных работ разных объектов или строительства дома на первых этапах обязательно организуется электрическая сеть. Определяют место установки выключателей, розеток, распредкоробок и так далее. По объекту пролегает сеть с большим количеством ответвлений для домашних и осветительных приборов. Она состоит из проводов, которые выбирают по сечению. Обязательно учитывают будущую нагрузку и прокладывают по конкретным нормативам. Важно правильно сделать совмещение проводов в распредкоробке. Существуют разные варианты, но идеального нет. У всех способов есть свои отличительная специфика.

Важное о распределительной коробке

Провода от электрощита разводятся по помещениям объекта, при этом в каждом присутствует ни одна точка. Для централизации в одном месте и стандартизации стыка проводников применяют распределительные коробки. Либо они носят иное наименование – разветвительные или распаечные. В них сосредоточены проводники всех устройств расхода энергии.

Провода прокладывают согласно четким требованиям, которые прописаны в ПУЭ (правила установки электрических установок). То есть все стыковки и разветвления выполняют исключительно в распаечной коробке. Проводники идут сверху стены не меньше чем в 150 мм от потолочного покрытия. При достижении кабеля области разветвления его спускают прямо вниз. В области ответвления ставят коробку.

Разветвительные коробки приносят следующие результаты:

  • экономия трудозатрат и денег при прокладке проводов;
  • повышение степени пожаробезопасности;
  • простота технического обслуживания за счет концентрации стыковок в одном месте;
  • облегчение ремонта электроснабжения, поскольку объединения легкодоступны и найти поврежденное место легче.

Распаечная коробка бывает округлой либо прямоугольной. Как правило, она имеет 4 вывода, однако могут быть и дополнительные. Они оснащаются резьбой либо штуцером для крепления гофрированного шланга. Труба из пластика либо гофрированный шланг сильно облегчают монтаж и смену провода. В последнем случае нужно только отсоединить их от коробки и потребителя, и извлечь. После замены все возвращают на место. Когда провода находятся в штробе, то придется разбить штукатурку. Это намного сложнее.

Разветвительные коробки делятся по виду монтажа:

  • Внутренние. Для них в стенке делают углубление, но крышка остается сверху. Ее устанавливают наравне с отделочным материалом. Можно покрыть ее декоративными панелями
  • Внешние. Когда условия и глубина стен не дают возможности установить коробку внутри, ее закрепляют сверху.

Варианты совмещения проводников

Есть разные варианты стыковки. На выбор влияют такие факторы как:

  • соответствие/несоответствие сечения;
  • число проводов;
  • условия эксплуатации;
  • материал жил.

Рассмотрим особенности всех возможных техник.

Клеммы-колодки

Существуют различные виды клеммников – винтовые и с зажимами. Однако они имеют аналогичное устройство. Есть крепежная система и пластина/гильза из меди. Особенность устройства – при вставке в конкретное место нескольких проводников происходит их прочное соединение. Установка максимально легкая.

Винтовые колодки оснащены корпусом из пластика. В нем имеется контактная пластина. Клеммники бывают с открытыми и скрытыми контактами. В гнездо вставляют проводник до 10 мм, у которого убрана изоляция. Его зажимают отверткой или винтом. Минус состоит в неудобстве соединений множества проводов. Попарное расположение контактов влечет затруднения, когда нужно соединить больше 3 проводов. Но их разрешено применять в ветках, где наблюдается большое потребление энергии.

Клеммы WAGO

Колодки с пружинами WAGO – это популярные изделия для стыковки проводов. Они отличаются тем, что соединение осуществляется посредством особого механизма. Устройство имеет рычаг, позволяющий закрепить проводник без потери его целостности. Сначала с проводов убирают слой изоляции, жилы направляют в отверстие колодки.

Производители выпускают одноразовые и многоразовые WAGO. В первом случае их используют один раз, при замене проводки они становятся непригодными. Второй вариант стоит дороже, однако его легче снимать и потом разрешено применять снова.

Преимущество клемм ВАГО:

  • Есть углубление для индикационной отвертки для того, чтобы контролировать работу электросети.
  • Прочность креплений.
  • Простая и быстрая установка.
  • Небольшие размеры клемм.
  • Есть возможность соединений большого количества жил.
  • Стыковать можно провода и из одного материала, и из разных.
  • Отсутствие обрывов тонких жил при фиксировании многожильных кабелей.

Из минусов стоит выделить только высокую цену устройств.

Самоизолирующие зажимы (СИЗ)

СИЗ – изоляционный стыковочный зажим в виде колпачка из пластика. В нем есть особая пружина, посредством которой фиксируют провода.

Преимущества таких устройств:

  • множество цветовых расцветок, благодаря чему можно отмечать заземление, ноль и фазу;
  • простая установка;
  • материал изготовления из не горючего пластика, соответственно, нет риска возгорания проводке в соединительной области;
  • доступная цена.

Все же СИЗ отличаются слабыми изолирующими и фиксирующими качествами, недопустимостью использования при состыковке проводов из меди и алюминия.

Гильзы

Стыковка проводов посредством гильз предполагает распределение очищенных жил в специальной трубке (гильзе). Потом ее обжимают и обрабатывают изолирующим материалом в виде стандартной изоленте, термоусадочной трубки. Есть возможность вводить провода и с одного конца, и с двух. Первый вариант предполагает, чтобы совместное поперечное сечение не превышало значение гильзы. Гильзы являются одноразовыми. Для соединения нужен специальный инструмент, а сам процесс достаточно трудоемок.

Скрутка

Это самая распространенная техника, только она не такая уж надежный. Его не рекомендует ПУЭ, поскольку не формируется качественный контакт. Есть риск перегрева и возгорания. Эту технику можно применять в качестве временного. Но даже тогда надо соблюдать правила. Скрутки 1-жильных и многожильных проводников схожи, но есть отличия.

 Многожильные провода скручивают следующим образом:

  • Зачищение изоляции на 40 мм.
  • Раскрутка проводов на 20 мм.
  • Соединение до стыка не раскрученных проводов.
  • Закручивание вручную жилок.
  • Затягивание скрутки пассатижами либо плоскогубцами.
  • Изоляция термоусадочной трубкой либо изолирующей лентой.

Стыковка 1-жильных проводов в разветвительной коробке более простая. Проводники, которые освобождены от изоляции, скрещивают и пальцами скручивают на всем протяжении. Пассатижами/плоскогубцами обжимают проводники около изоляции и скручивают. Соединительное место изолируют.

Пайка

Это оптимальный способ, поскольку для него нужен только паяльник. Сначала зачищают и лудят провода. Для этого нагревают паяльник и наносят тонкий слой припоя. Проводник нагреваются паяльником и в горячем состоянии на короткое время помещают в канифоль. Затем начинают лужение. Для него надо, чтобы было немного припоя на кончике паяльника. Им просто проводят по проводнику, и он становится блестящим с металлическим отливом.

На следующем этапе выполняют стандартную скрутку проводников. Потом снова берут паяльник и припой, при этом последнего нужно уже больше, чем при лужении. Скрутку прогревают до плавления припоя. Он должен проникнуть между витками и обволочь область скрутки. Тем самым обеспечивается надежность контакта.

Такой вариант невыгоден тем, что требует много времени, в сравнении со стандартной скруткой. Более того он отличается сложной ремонтопригодностью. Спаять провода проще, чем распаять.

Зажим «орех»

Это зажим кабеля с 2 пластинами и 4 болтами по углам. Для начала удаляют изоляцию, потом фиксируют проводники в пластине, по завершении покрывают оболочкой из карболита.

Преимущества зажима «орех»:

  • высокое качество изоляции;
  • есть возможность соединять различные материалы;
  • легкость работ;
  • небольшие затраты.

Но со временем крепления ослабевают, поэтому их необходимо периодически подтягивать.

Из-за больших размеров такой зажим редко применяют в распредкоробке.

Стыковка болтами

Они позволяют создать в разветвительной коробке крепкую стыковку проводов из разнообразных материалов. Новые коробки отличаются компактностью, поэтому зачастую подобное соединение трудно реализовать. Но старые образцы вполне позволяют применять эту технику.

Кроме болта нужно подготовить гайку и 3 шайбы из стали. Скручивают зачищенные части в виде кольца. Затем на болт надевают:

  • шайбу;
  • кольцо 1 жилы;
  • шайбу;
  • кольцо 2 жилы;
  • шайбу;
  • гайку.

Благодаря такой пирамидки этот метод считается громоздким и для стыковки ряда пар не подходит.

Таким образом, есть всевозможные вариации объединения проводов в разветвительной коробке. Оптимальный способ выбирается по удобству монтажа и стоимости. В любом случае важно обеспечить безопасность, длительный эксплуатационный срок, надежность и качество стыковки.

При отсутствии опыта работ с электрикой рекомендуется прибегать к услугам специалистов, иначе неправильный монтаж приведет к возгоранию.

Соединение проводов в распределительной коробке: способы и этапы соединения


Работа с электричеством не терпит халатности, поэтому в предстоящем процессе нужно разобраться досконально. Один из важных аспектов — это соединение проводов в распределительной коробке, так как от качества выполненной работы зависит работоспособность самой системы и ее безопасность, как электрическая, так и пожарная.

Содержание

  • 1 Распределительная коробка и что она собой представляет
  • 2 Виды соединений
  • 3 Клеммные колодки
  • 4 Пружинные клеммы
  • 5 Колпачки СИЗ
  • 6 Опрессовка гильзами
  • 7 Пайка либо сварка
  • 8 Скрутка и изоляция
  • 9 Зажим «орех»
  • 10 Использование болта
  • 11 Что делать, если проводов несколько?
  • 12 Что делать, если жилы разного сечения?
  • 13 Как соединить многожильные и одножильные провода

Распределительная коробка и что она собой представляет

Все провода, обеспечивающие электроснабжение в доме или квартире, выходят из электрического щитка. Каждое помещение имеет несколько розеток и выключателей. Чтобы собрать все провода в одном месте и собрать схему соединений, были придуманы распределительные коробки. Именно здесь выполняется их соединение, для дальнейшей работы всех устройств. Для прокладки проводки используют установленные правила, описанные ПУЭ, в которых оговорены правила прокладки проводов и кабелей. В ней же прописаны и рекомендации относительно проведения соединений и ответвлений проводов, именно в распредкоробке.

Согласно этим рекомендациям, провода проводят по верхней части стены, на расстоянии 15 см от поверхности потолка. Как только провод доходит до места поворота, его опускают перпендикулярно вниз, а в месте ответвления специалист устанавливает коробку. По такому принципу происходит соединение всех жил проводки по заданной схеме.
В зависимости от типа установки коробки бывают:

  • внутренние, используемые для скрытой проводки;
  • наружные, используемые для наружного соединения.

При установке внутренней коробки в стене нужно сделать отверстие, в которое затем устанавливают коробку. Когда кабель будет подведен и соединен, коробку закрывают, и крышка получится на одном уровне с поверхностью стены. В некоторых случаях, такую коробку маскируют обоями или тонким слоем штукатурки.

Если толщина стен не позволяет установить внутреннюю коробку, то единственным выходом будет установка коробку наружного типа. Ее крепят на поверхность стены, поэтому сложных подготовительных работ не потребуется.
В зависимости от формы, коробка может быть:

  • круглой;
  • прямоугольной.

Количество выводов разное, в большинстве случаев их 4, но бывает и больше. Каждый вывод оборудован резьбой или штуцером, к которому будет удобно прикрепить гофрошланг. Гофрошланг предназначен для удобного расположения электропроводов, поэтому замена поврежденного кабеля не вызовет сложностей даже у новичка:

  • отсоединить гофрошланг от распредкоробки;
  • отсоединить от розетки или выключателя;
  • немного потянуть;
  • вытянуть;
  • на его место протянуть другой.

Если прокладка кабеля осуществлялась в штробу, то его замена будет более сложной. Вам нужно будет продолбить стену и изъять поврежденный кабель, а на его место уложить новый. После таких работ придется ремонтировать стену.
Задача распределительных коробок:

  • Повысить ремонтопригодность системы электропитания. Доступность всех соединений позволяет выявить поврежденный участок цепи. Если все провода были уложены в гофрошланги или трубы, то замена поврежденных не вызовет больших затруднений.
  • Обеспечение свободного доступ к местам соединения. Так как основная часть проблем с электрикой возникает из-за некачественного или неправильного соединения, то проверить их состояние можно без труда, открыв распредкоробку.
  • Обеспечение пожарной безопасности.
  • Экономия финансовых средств. Используя распредкоробку, вам не придется прокладывать кабель к каждой розетке.

Виды соединений

Распредкоробка предназначена для соединения электропроводов.

Каким это будет выполнено способом, не важно, главное, чтобы конечный результат обеспечил надежность, безопасность и работоспособность всех приборов. Для соединения используют несколько методов:

  • с помощью клеммных колодок;
  • при помощи пружинных клемм;
  • при помощи пластиковых колпачков;
  • с помощью опрессовки гильзами;
  • пайка;
  • скрутка;
  • зажимами «орех»;
  • при помощи болтов.

Чтобы определить для себя оптимальный способ соединения проводов, необходимо разобрать каждый из них и узнать достоинства и недостатки каждого способа.

Клеммные колодки

Это детали из пластика, внутри которых установлена латунная втулка с закручивающимися винтиками с двух сторон. Для скрепления этим способом необходимо вставить зачищенные концы с двух сторон колодки и приложив небольшое усилие затянуть винты. Этот способ не сложный, но нужно иметь в виду, что колодки бывают с различными выходными отверстиями, подходящими под определенный размер сечения провода.
Достоинства:

  • невысокая стоимость;
  • надежное соединение;
  • возможность соединения алюминиевых жил с медными.

Недостатки:

  • Такие изделия часто встречаются с плохим качеством, поэтому о качественном соединении говорить сложно.
  • Они позволяют соединить только два проводка между собой.
  • Для соединения алюминиевых и многожильных проводов такие колодки не рекомендуют. Это объясняется тем, что алюминий очень хрупкий, а жилы очень тонкие, поэтому при сильном затягивании винтов может произойти повреждение контактов.
  • Пайка способна обеспечить более надежное соединение.
connects wires by a clip

Пружинные клеммы

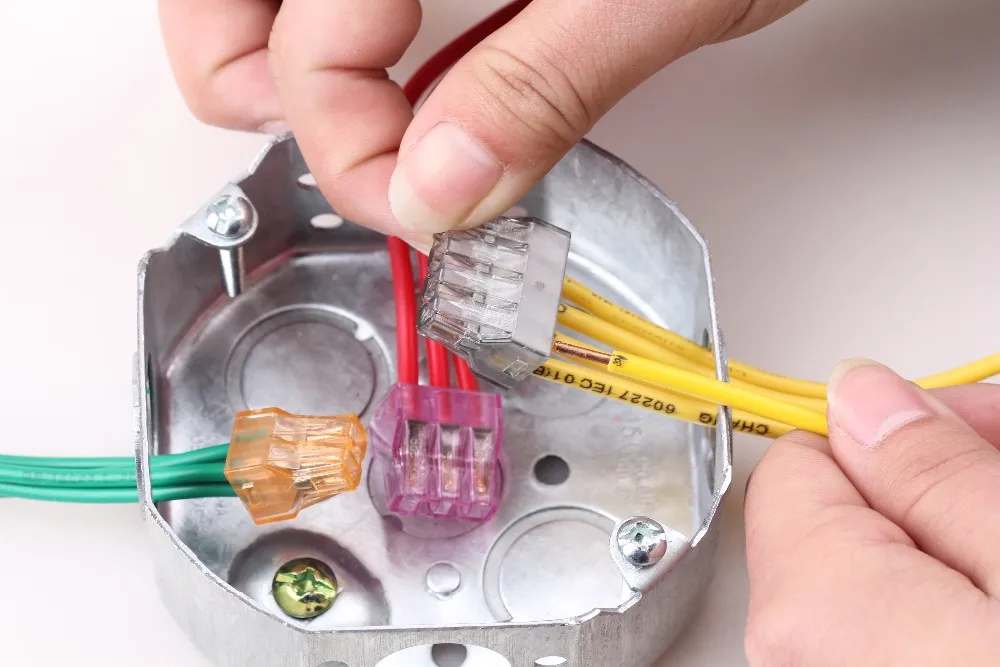

Это более современное изобретение, которое стало незаменимым и эффективным помощником при выполнении таких работ.
В отличие от предыдущего варианта, вместо винта используется специальный механизм, который позволяет аккуратно зафиксировать провод, не повреждая его. Принцип соединения очень прост, зачищенные концы вставляют в отверстия коробки.
На рынке можно найти несколько моделей этих изделий. Они бывают одноразового и многоразового типа. Одноразовые колодки предназначены для одноразового использования, в случае их повреждения, и необходимости замены, колодки необходимо заменить на новые, так как предыдущие уже сохранить не получится. Они повторно не используются.
Цена на многоразовые клеммы немного больше, но зато вы сможете менять провода и соединять их заново, используя одни и те же пружинные клеммы.
Достоинства:

  • возможность соединения проводов из алюминия и меди;
  • возможность соединения нескольких жил за один раз;
  • соединение тонкого многожильного провода без повреждений;
  • компактные размеры;
  • для работы не понадобится много времени;
  • качественное соединение;
  • встроенный индикатор, для контроля работы электросети.

Единственный недостаток таких клемм – их высокая цена.

Колпачки СИЗ

Соединительные изолирующие зажимы, именно так расшифровуется СИЗ. В народе их называют проще, колпачки. Внешне они и напоминают колпачки, выполненные из пластика. Внутри располагается пружина, которая и удерживает жилы.
Такие изделия чаще остальных применяют для скрепления жил в распредкоробках.
Достоинства:

  • доступная цена;
  • отсутствие возможности возгорания, что объясняется материалом изготовления;
  • быстрая установка;
  • большой выбор изделий по размерам и цвету.

Недостатки:

  • изоляция и фиксация не отличается высоким качеством;
  • соединение алюминия с медью невозможно.

Опрессовка гильзами

Этот вариант считается самым надежным. Его суть проста, для стыковки зачищенные концы вставить в специальную гильзу и обжимают. В завершении гильзу изолируют.
Расположение проводов может быть любым, как с двух столон гильзы, так и с одной. В первом случае, стык проводов должен приходиться на середину гильзы, во втором случае, суммарное сечение проводов не должно быть больше сечения гильзы.
Достоинства:

  • соединение и изоляция высокого качества;
  • небольшая стоимость.

Недостатки:

  • один раз, использовав гильзу, ее нельзя восстановить, она одноразовая.
  • наличие специального инструмента: пресс-клещей и трубореза.
  • наличие специальной гильзы для скрепления алюминиевой и медной жилы.
  • Работы по монтажу таким способом потребуют больше времени.

Пайка либо сварка

Использовать сварку или пайку рекомендуют все опытные электрики. Чтобы соединить несколько жил в распредкоробке, следует выполнить такие действия:

  • оголить концы проводов;
  • скрутить подготовленные концы;
  • спаять провода паяльником или газовой горелкой;
  • дать остыть спайке;
  • заизолировать концы изолентой, термоусадочной трубкой или кембриком.

Обратите внимание, что охлаждать концы с припоем в воде категорически запрещено, это может привести к ухудшению качества скрепления.
Достоинства:

  • надежное и крепкое скрепление проводов.

Недостатки:

  • наличие специального инструмента и навыки работы с ним;
  • сложность процесса пайки;
  • неразъемное место соединения;
  • ограничение на некоторые условия использования, озвученное в ПУЭ;

Скрутка и изоляция

Старый, но действенный способ скрепления двух и более проводов. Принцип работ простой, зачистить концы и тщательно скрутить между собой при помощи пассатижей. Место скрутки обязательно изолируется.
Достоинства:

  • простота в работе;
  • минимальные материальные затраты или их полное отсутствие, если у вас уже есть приобретенная изолента.

Недостатки:

  • не самое качественное скрепление;
  • соединять алюминиевые и медные жилы нельзя.
  • увеличение сопротивления скрутки со временем.

В большинстве случаев этим способом пользуются при проведении временной электропроводки, а для изоляции используют кембрики.
На данный момент ПУЭ запрещает этот способ соединения т. к.со временем увеличивается сопротивление скрутки и контакты начинают греться.

Зажим «орех»

Крепление с помощью зажима «Орех» используется достаточно часто. Это зажим с двумя пластинами и 4 винтами по углам. Для скрепления вам нужно зачистить концы жил, ввести их в пластину и закрепить их, при помощи болтов. Сверху одеть карболитовую оболочку.
Преимущества:

  • небольшая стоимость;
  • отсутствие сложностей во время крепления;
  • соединение медных и алюминиевых жил;
  • изоляция высокого класса.

Недостатки:

  • такое крепление требует периодической проверки, и в случае ослабления, винты нужно подтянуть;
  • размеры такого зажима не позволят разместиться в распредкоробке.

Использование болта

Скрепление при помощи болтов это не только самый простой способ, но и достаточно эффективный. Все что понадобится для работы это болт, 3 шайбы и гайка.
Суть крепления очень простая, на резьбу болта нужно надеть шайбу, накрутить защищенную жилу, сверху снова шайбу, снова жила, и завершает снова шайба. В завершении всего, болт прочно закручивается гайкой и изолируется.
Достоинства:

  • минимальные затраты и простое выполнение работы;
  • соединение алюминиевых и медных жил.

Недостатки:

  • слабое качество крепления;
  • большой расход изоленты;
  • болт с изолентой может не поместиться в распредкоробку.

Что делать, если проводов несколько?

В обычной ситуации вам приходилось скреплять только два провода. Но что делать, если таких проводов несколько?
Для этого есть несколько решений:

  • произвести скрепление при помощи пружинных клеммников;
  • воспользоваться способом опрессовки гильз;
  • спаять провода;
  • скрутить концы проводов с использованием СИЗов;
  • скрутить концы проводов и заизолировать изолентой.

Как произвести соединение проводов в распределительной коробке мы уже рассказали, и каким из них вы воспользуетесь, решать вам. Но, специалисты советуют отдать предпочтение первому способу, так как он наиболее эффективный.

Что делать, если жилы разного сечения?

Для качественной стыковки проводов с разным сечением, специалисты рекомендуют использовать пружинные или обычные клеммные колодки. Ваша цель, прочно зафиксировать провода винтом.
Если используемые жилы выполнены из разного материала, то для предотвращения окисления нужно брать колодки с пастой.
Альтернативным способом крепления будет их спаивание.

Как соединить многожильные и одножильные провода

Как подключиться к новой распределительной коробке | Домашние руководства

Автор Alexis Rohlin

Новая распределительная коробка используется для создания проводных соединений, называемых сращиваниями, в доме. Проводка распределительной коробки часто подключается к электрической розетке или проводке светильника. Сращивание в распределительной коробке значительно снижает риск электрического возгорания из-за контакта подключенных проводов с легковоспламеняющимися материалами. После того, как новая распределительная коробка установлена ​​в стене или потолке, она готова к подключению проводов.

  1. Отключите питание на главном автоматическом щитке вашего дома в комнате, где вы собираетесь установить новую распределительную коробку.

  2. Вставьте подключаемый тестер цепи в электрическую розетку, которая находится в комнате и подключена к той же цепи, чтобы проверить и убедиться, что питание отключено, прежде чем пытаться добавить дополнительную проводку в свой дом.

  3. Используйте отвертку и молоток, чтобы пробить выбивные отверстия, расположенные на распределительной коробке, куда будет вставляться кабель.

  4. Вставьте кабельные зажимы в выбитые отверстия.

  5. Вставьте конец провода в отверстие для кабеля на электрической коробке розетки или выключателя света и протолкните его через стену в сторону распределительной коробки или начните с того устройства, которое находится выше всего в вашем доме. Используйте липкую ленту, чтобы протянуть конец кабеля через кабельный зажим на распределительной коробке.

  6. Вытяните электрические кабели так, чтобы их концы выходили на 6 дюймов из электрической коробки и распределительной коробки, а затем обрежьте кабель кусачками.

  7. Проложите другой отрезок электрического кабеля от распределительной коробки к электрической розетке или светильнику, к которому он будет присоединен. Вставьте конец электрического кабеля через другой кабельный зажим на распределительной коробке, а затем проложите кабель через стену к розетке или светильнику. Используйте рыбную ленту, чтобы протянуть конец кабеля в электрическую коробку розетки. Оставьте излишки 6 дюймов на каждом конце электрического кабеля и обрежьте его кусачками.

  8. Отрежьте 3 дюйма от внешней изоляционной оболочки электрического кабеля канцелярским ножом, чтобы обнажить изолированные провода с цветовой маркировкой и оголенный медный заземляющий провод электрического кабеля.

  9. Разделите изолированные провода с цветовой маркировкой. Снимите 3/8 дюйма изоляционной оболочки с концов проводов с помощью инструментов для зачистки проводов.

  10. Поднесите конец белого провода, ведущего к новому светильнику, к белому проводу в новой распределительной коробке. При необходимости обрежьте кусачками, чтобы сделать их ровными. Скрутите провода вместе по часовой стрелке. Навинтите проволочную гайку, чтобы закрепить провода и закрыть оголенные металлические концы.

  11. Поднесите конец черного провода нового приспособления к черному проводу новой распределительной коробки. При необходимости обрежьте кусачками, чтобы сделать их ровными. Скрутите черные провода вместе по часовой стрелке. Навинтите проволочную гайку, чтобы закрепить черные провода и закрыть оголенные металлические концы.

  12. Вставьте зеленый винт заземления, прикрепленный к концу косички зеленого провода заземления, в отверстие для винта, расположенное сбоку или сзади распределительной коробки. Протяните оголенные медные заземляющие провода или заземляющие провода с зеленой изоляцией от нового прибора и распределительной коробки к зеленому пигтейлу заземляющего провода. Обрежьте концы, чтобы они были ровными. Скрутите заземляющие провода вместе по часовой стрелке. Навинтите зеленую гайку, чтобы закрепить провода.

  13. Подсоедините или соедините провода, ведущие к новой распределительной коробке, с проводами в электрической розетке или светильнике с помощью гаек таким же образом. Или, если провода будут подключаться к выключателю света или электрической розетке с помощью клеммных винтов, оберните черные провода против часовой стрелки вокруг латунных клеммных винтов и затяните винт с помощью отвертки. Оберните белые провода против часовой стрелки вокруг серебристых клеммных винтов и затяните винты отверткой. Используйте зеленый косичку заземляющего провода, чтобы соединить оголенные медные или зеленые заземляющие провода вместе и прикрепить их к электрической коробке розетки или светильника.

  14. Наденьте крышку соединительной коробки на установочные винты соединительной коробки. Затяните винты с помощью отвертки, чтобы зафиксировать крышку распределительной коробки.

Ссылки

  • Home Add Plus: Как установить электрическую распределительную коробку
  • Inspectapedia: Основы сращивания электрических проводов для владельцев домов 0010

Советы

  • Распределительные коробки бывают разных размеров. Обязательно приобретите и установите тот, который рассчитан на безопасное удержание количества проводных соединений, которые вы собираетесь сделать.

Предупреждения

  • Всегда отключайте питание с помощью главного автоматического выключателя перед выполнением работ с электропроводкой в ​​вашем доме.
  • Не перегружайте и не перегружайте новую распределительную коробку слишком большим количеством сращиваний проводов, так как это небезопасно и может привести к перебоям в электроснабжении и даже к пожару.

Писатель Биография

Алексис Ролин — профессиональный писатель для различных веб-сайтов. Она продюсировала работы для Red Anvil Publishing и вошла в десятку финалистов конкурса рассказов «Полуночный час» 2007 года для OnceWritten.com. Ролин имеет степень бакалавра изящных искусств по английскому языку Университета Мадонны.

Полное руководство по установке

Поскольку вы находитесь на этапе прокладки электрических проводов на объекте, вам необходимо использовать распределительную коробку . Это неотъемлемая часть любого электромонтажного процесса.

 Если вы выберете подходящий корпус, вы также получите защиту потолочного вентилятора, светильника или розетки .  Кроме того, обслуживание будет намного проще, так как есть только одна точка, где вы можете получить доступ ко всей проводке.

Здесь вы увидите четкое изображение распределительных коробок.

Содержание

  • Как работает распределительная коробка?
  • Каковы распространенные типы распределительных коробок?
    • Металлические и пластиковые электрические коробки
    • Стандартные прямоугольные коробки
    • 2-, 3- и 4-местные коробки
    • Электрические коробки с круглыми лотками
    • Восьмиугольные и круглые электрические коробки
    • Электрические коробки с потолочным вентилятором
    • Square Удлинители коробок
  • Таблица вместимости распределительных коробок
  • Электрическое применение обычных распределительных коробок
  • Как установить распределительную коробку
    • Выберите правильную распределительную коробку
    • Перед началом работы
    • Что вам понадобится
    • Инструкции
  • Заключение

Как работает распределительная коробка?

Распределительная коробка полностью сливается с бетонной стеной, крышка видна или заглублена в штукатурку. Внутри него находятся розетки для ввода питания, выключатели и соединительные провода, также известные как патресс.

Это стандартная часть любого соединения кабеля с термопластовой оболочкой (TPS) на объекте или в электропроводке. Обычно вы увидите их на потолке, под полом или за панелью доступа.

Крышки необходимы, так как они защищают внутренние провода от грязи, пыли и влаги. Кроме того, поскольку покрытие обычно изготавливается из пластика, оно предотвратит искры, короткое замыкание и искрение , которые могут возникнуть из-за неплотного соединения.

Распределительная коробка — это место встречи всех электрических проводов в определенном месте. Эти провода соединяются, а затем идут в другие точки, образуя соединение для трубопроводов. Кроме того, коробка обеспечивает надежную установку провода питания, нейтрального провода, провода заземления и дополнительной проводки второстепенных функций.

Имейте в виду, что все провода в соединительных стальных коробках должны быть одного калибра   . Кроме того, вы правильно накрыли контейнеры и установили их в соответствии с применимыми строительными нормами .

Подпись: Электрик, закрепляющий распределительные коробки

Каковы распространенные типы распределительных коробок?

Принятие решения о том, какая распределительная коробка вам подходит, является трудным и требует исследования.

Например, вы работаете над проектом, который требует подключения проводов к старому зданию. В таком случае вы рассмотрите возможность использования существующей распределительной коробки и создания соответствующих цепей. Но, если вы находитесь в недавно построенном объекте, вам нужно выбрать тип коробки с нуля.

Здесь можно выбрать материал, форму и размер.

Металлические и пластиковые электрические коробки

Большинство распределительных коробок изготавливаются из пластика, например ПВХ или стекловолокна, или металла, например стали. Если вы выбираете защищенный от непогоды металлический ящик, он доступен в алюминиевом корпусе.

Выбор зависит от типа кабелепровода, который вы используете для прокладки провода. Следовательно, если вы используете металлический трубопровод, вам следует выбрать металлическую распределительную коробку. Таким образом, вам не нужен отдельный заземляющий механизм для системы.

Однако, если используется кабель типа NM-B, , вы можете выбирать между металлом и пластиком, поскольку NM-B имеет отдельный провод заземления для единственного разъема внутри покрытия.

Стандартные прямоугольные коробки

Стандартные коробки размером 2×3 дюйма поддерживают отдельные системы освещения или розетки в одной точке. Таким образом, их также называют одноганговыми или одноганговыми коробками.

Эти коробки имеют глубину от 1 ½ до 3 ½ дюймов и размеры два на 3 дюйма. Кроме того, некоторые коробки могут иметь съемные стороны, чтобы вы могли соединить несколько коробок вместе для хранения более важных устройств. Кроме того, они могут иметь зажимы и заглушки внутри коробки кабелей типа NM-B.

2-местные, 3-местные и 4-местные коробки

Подобно стандартным прямоугольным коробкам, в них также устанавливаются выключатели и электрические розетки. Однако они немного больше по размеру, чтобы вместить два, три или четыре устройства. Кроме того, вы можете найти его в новых и старых рабочих конструкциях, некоторые из которых имеют встроенные кабельные зажимы.

Электрические коробки с круглыми поддонами

Коробки с круглыми поддонами имеют глубину всего от ½ до ¾ дюйма. Как правило, электрики используют эту распределительную коробку с потолочными настенными светильниками весом 50 фунтов. Кроме того, некоторые металлические круглые ящики для поддонов могут поддерживать проводку потолочного вентилятора.

Эти неглубокие коробки обычно поддерживают только два-три электрических соединения. Следовательно, количество проводов внутри коробки не должно превышать безопасный предел заполнения.

Восьмиугольные и круглые электрические коробки

Восьмиугольные и стандартные круглые коробки имеют большую глубину, чем типичные ящики с панорамированием. Они имеют глубину от 1 ½ до 3 дюймов и могут поддерживать настенные и потолочные светильники весом до 50 фунтов. Поскольку они такие же глубокие, они обеспечивают больше места для проводки.

Подпись: Круглые электрические коробки с соединением проводов

Электрическая коробка с потолочным вентилятором

Потолочные вентиляторные коробки могут быть неглубокими, глубиной всего ½ дюйма, или могут быть стандартными 2 1/8 электрическая коробка дюймовой глубины. Поскольку контейнер должен поддерживать вращение вентилятора, для него требуется уникальный механизм крепления. Следовательно, вы не можете использовать простые круглые электрические коробки для установки потолочного вентилятора и выбрать электрическую распределительную коробку с вентилятором.

4-дюймовая квадратная коробка

4-дюймовая квадратная коробка доступна со стандартной глубиной от 1 ¼ до 2 1/8 дюйма. Но поскольку у них прямые углы, это дает им дополнительное внутреннее пространство. Таким образом, можно разместить больше проводников и разъемов. Квадратные коробки крепятся к потолку и стенам для поддержки светильников или выключателей.

Удлинители боксов

Если вы не можете найти подходящий для вашего соединения, не беспокойтесь, поскольку вы можете добавить удлинители боксов. Удлинительные кольца или расширители коробок имеют такие же размеры, как и другие коробки, но у них нет задней пластины. Таким образом, вы можете установить его перед стандартной электрической коробкой и увеличить ее мощность.

Таблица вместимости распределительных коробок

Различные распределительные коробки имеют свою емкость заполнения. Как правило, вы никогда не должны переполнять коробку, чтобы они не запутались друг с другом.

Ниже приведена таблица стандартных монтажных коробок и количества проводов, которые можно легко в них поместить.

2 6 6 90 26 90 809 26,0 02663 26 2963 20,5 90 6 906
Тип электрической коробки Размер коробки (куб.дюйм) #14 Провода Проволока №12 Проволока №10
3-дюймовый блинчик Металл 4,5 9022 2 0
3-дюймовый врезной стеклопластик 14,0 7 6 5
1-местный, врезной, стекловолокно 7 6
1-местный, врезной, стекловолокно 18,0 9 8 7
Гвоздь 1-ганговый пластиковый 9 8
2-местный врезной стеклопластик 28,0 14 12 11
Гвоздь из двух стеклянных поверхностей Пластик 32,0 6 9216 90 3 14 12
3-местный, врезной, стекловолокно 42,5 21 18 17
2-ганговый пластиковый гвоздь 2 043. 0266 19 17

Электрические применения общих распределительных коробок 3 под названием «Коробка для черновиков»)
Электрическая коробка Наименование детали Электрические приложения
Выключатели и розетки
1-местная врезная коробка из стекловолокна с задним кронштейном. Розетки и выключатели. Вы можете использовать его с проводкой типа NM в Remodel использует
1-ганговую металлическую врезную коробку с регулировочными монтажными ушками. Розетки и выключатели с зажимами для стального или алюминиевого гибкого кабеля.
1-местная удобная коробка. Розетки и выключатели в гараже или магазине
2-местная пластиковая коробка для гвоздей. Розетки и выключатели.
2-местная врезная коробка из стекловолокна. Розетки и выключатели.
2-местная пластиковая коробка для ногтей для лица. Розетки и выключатели в местах с ограниченным пространством
3-местная пластиковая боковая коробка для гвоздей. Розетки и выключатели.
3-местная коробка для ногтей. Розетки и выключатели.
3-местная врезная коробка из стекловолокна. Розетки и выключатели.
Пластиковый ящик для гвоздей на 4 места. Выключатели и элементы управления освещением.
3-дюймовая коробка для гвоздей из стекловолокна. Осветительная арматура и соединения.
3-дюймовая коробка из стекловолокна для врезки или переделки. Светильники и детекторы дыма.
3-дюймовая металлическая коробка для блинов, также доступна из стекловолокна. Можно установить на поверхность для обрамления светильников
4-дюймовая пластиковая коробка для гвоздей. Светильники
Коробка для гаечных ключей. Светильники
4-дюймовый потолочный вентилятор. Блинная коробка для потолочного вентилятора (для веса до 70 фунтов)
4-квадратная металлическая коробка, с 1 или 2 секциями, 3-0 или 4-0 отверстий. Розетки и выключатели. Поверхностное крепление для использования с EMT или Flex Conduit.

Как установить распределительную коробку

В соответствии с Национальными электротехническими нормами и правилами (NEC) сращивания проводов не должны находиться за пределами проводных коробок. В Руководстве по установке есть и другие ограничения. Следовательно, вы должны быть очень осторожны при принятии решения об установке распределительной коробки.

Выберите правильную распределительную коробку

При запуске процесса; вам нужно купить правильную электрическую распределительную коробку для вашего конкретного приложения. Например, для улицы нужен всепогодный бокс, а для нескольких устройств нужен бокс большого размера. Следовательно, покупайте то, что вы можете разместить адекватно.

Подпись: Установка электрических розеток в новом здании

Перед началом работы

Убедитесь, что вы отключили питание цепи. Кроме того, посмотрите, есть ли соответствующий автоматический выключатель или нет.

Что вам понадобится

Для установки вам понадобится

  • Тестер напряжения А
  • Отвертка
  • Молоток
  • Плоскогубцы0 0
  • Наконечники дрели Инструмент для зачистки проводов

материал, вам понадобится

  • Распределительная коробка
  • Кабельные зажимы
  • Шурупы для дерева и соединители для проводов.
