План и чертеж разреза фасада и стены жилого дома

Разрезом дома считают законченный чертёж, на котором изображается сооружение и все внутренние особенности, а также составляющие каркасной конструкции дома. На таком плане можно увидеть расположение различных элементов здания: окна, двери или даже предметы интерьера. Такая планировка поможет заранее определить, что необходимо для обустройства помещения.

Чертеж двухэтажного дома для создания проекта

Вернуться к оглавлению

Содержание материала

• 1 Правила создания чертежа с разрезом дома
• 2 Проектирование дома по чертежу в разрезе
• 3 Чертёж в разрезе для дачных помещений
• 4 Планировка небольшого помещения по чертежу в разрезе
• 5 Самостоятельное черчения разреза дома

Правила создания чертежа с разрезом дома

Главной особенностью такого чертежа является возможность указания размеров различных нюансов строения. Для того чтобы такая планировка была эффективной, необходимо расположить плоскость сечения правильным образом.

Особенность данного вида документа – это вертикальная плоскость сечения, которая передаёт точную информацию о размерах того или иного элемента. Одними из основных отметок на таком чертеже считается указание расстояния от потолка до пола:

1. Обычные жилые дома, как правило, имеют высоту потолков не более 3 метров.
2. Расстояние от пола до потолка общественного или промышленного каркасного сооружения несколько выше – от 3,3 метров и выше.
3. Кроме стен и отверстий в них, чертёж в разрезе также указывает наличие перил и расположение лестниц в доме и их высоту.
4. При наличии окон в стене, указанной на чертеже, может быть описана высота подоконника. Например, для дома с мансардой расстояние от пола до подоконника равняется 80 см, а от потолка до окна – не более 30 см.

Такая информация будет полезна как самим рабочим, которые получат все необходимые данные и план для проведения работ, так и будущим жильцам, которые получат возможность спланировать обустройство здания, используя информацию, переданную чертежом в разрезе.

Вернуться к оглавлению

Проектирование дома по чертежу в разрезе

Составление чертежа в разрезе является приоритетом в современном строительстве. На такую планировку в основном влияют размеры будущего помещения, а также количество людей, который будут проживать в данном здании. Таким образом, можно получить проект небольшого дома, но с множеством малых комнат или парой больших, которые предоставят максимум простора в помещении.

Создание проекта дома по чертежу в разрезе

Кроме того, подбирается минимально необходимый размер для кухни, санузла в доме или кладовки.

Чтобы создать такую удобную планировку, необходимо составить чертёж дома в разрезе, что значительно упростит и удешевит дальнейшие работы по монтажу помещения.

Имея чертеж в разрезе для проекта вашего дома, вы сможете подобрать правильное расположение будущего строения на участке.

Вернуться к оглавлению

Чертёж в разрезе для дачных помещений

Двухэтажный дом, как правило, имеет не много пространства, но при хорошей планировке его будет достаточно для реализации всего необходимого.

При составлении чертежа в разрезе для каркасного здания стоит обратить внимание на то, где какую комнату необходимо разместить:

• спальные помещения лучше всего размещать так, чтобы их окна смотрели в юго-восточном или восточном направлении;
• интерьер и план кухни, ванна в доме и прихожая должны быть на западе;
• детскую комнату или помещения для гостей стоит расположить в юго-восточной или южной стороне дома.

Чертежи с размерами всех этажей дома

Правильное расположение жилых помещений позволит не только получить большое количество света в нужном месте, но также создать правильный воздухообмен между помещениями.

Чертёж в разрезе будет достаточно продуманным, но в то же время простым. Именно простота является гарантом качества и удобства использования чертежа строителями или конструкторами.

Вернуться к оглавлению

Планировка небольшого помещения по чертежу в разрезе

Ограниченные возможности при постройке не всегда означают невозможность хорошо обустроить своё жилищное пространство. Даже если в вашем расположении всего несколько квадратных метров, а достраивать дополнительные этажи или мансарду нет возможности, то всё равно можно грамотно распределить пространство.

В отличие от проектирования квартирных помещений, расположение дома на частном участке имеет свои особенности:

1. Планировать обустройства такого жилого помещения нужно довольно тщательно, так как теплоотдача обычного дома значительно выше квартирных сооружений из-за того, что все наружные стены сообщаются с улицей, а также отсутствует подъезд и другие отапливаемые помещения общего назначения. Поэтому расположению комнат в доме стоит уделить особое внимание при разработке чертежей.
2. Чертёж в разрезе должен учитывать необходимость тамбура для большинства видов жилых помещений в независимости от планировки. Так в доме будет меньше убывать тепла через стены, двери и окна.
3. В некоторых случаях на чертеже нужно будет указать устройство веранды. Она может быть как открытого типа, так и застеклённая.
   Если планируется постройка веранды в доме, то наличие тамбура не является обязательным.

Сделав чертёж в разрезе для своего жилища, хозяин дома обеспечит себя комфортом и уютом.

Вернуться к оглавлению

Самостоятельное черчения разреза дома

Если хозяин участка решил самостоятельно изготовить чертёж, на котором будет изображен разрез здания, то ему не обязательно иметь глубоких познаний в чертёжном деле, так как данный вид планировки довольно прост в исполнении.

Для создания такого чертежа можно следовать следующему плану:

1. В начале необходимо указать координационные оси на листе будущего чертежа. Это поможет более качественно воссоздать планировку жилого помещения в программе.
2. Чтобы чертёж получился максимально достоверным, для переноса всех пропорций помещения следует воспользоваться линией в 45 градусов, которую нужно разместить с правой стороны плана.
3. Все дополнительные элементы в выбранном деревянном доме из сруба можно просто перенести с других аналогичных чертежей фасада сооружения.

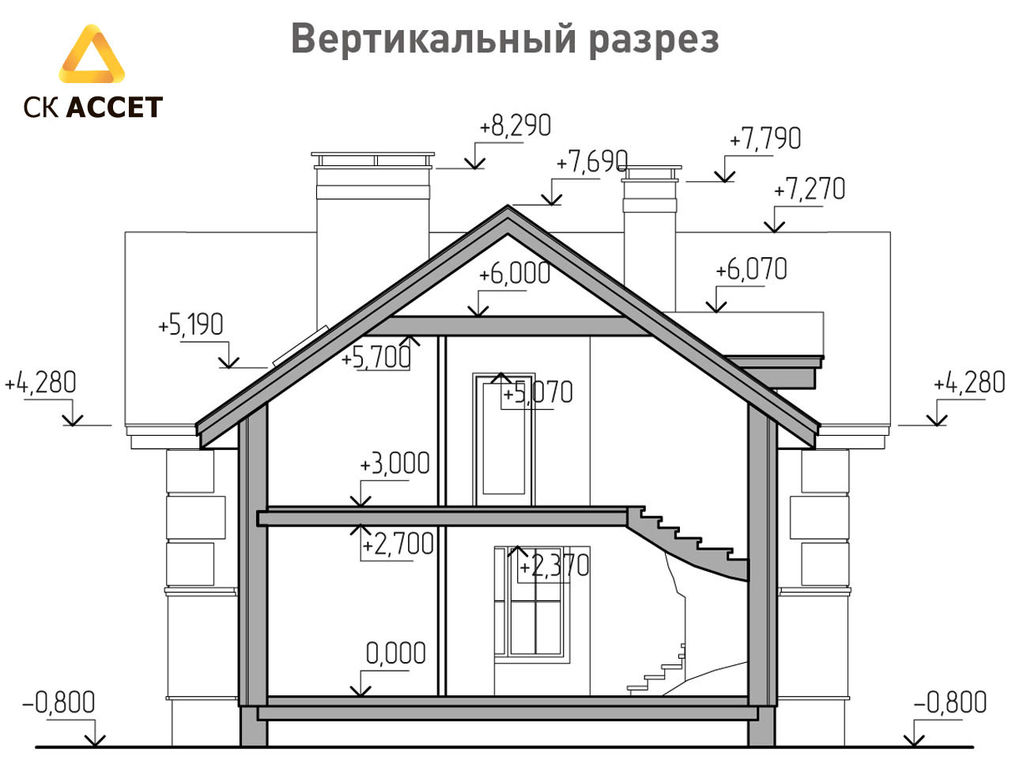

   Чертеж разреза дома

4. Теперь можно переходить к черчению самих стен в здании. Если используются компьютерные программы для создания чертежа в разрезе, то в них можно воспользоваться функцией параллельного переноса, что значительно упростит нанесение изображения всех перегородок в частном доме.

Эти советы помогут облегчить процедуру самостоятельного изготовления чертежа жилого дома в разрезе.

Как понять, что обозначает чертеж с разрезами каркасного дома для ПМЖ- Пошаговая инструкция +Видео

Чертёж дома с разрезами каркасный для ПМЖ. Проект-это документ, описывающий процесс деятельности инженера при разработке архитектурного строения.

Для строительства каркасного дома, разрабатываются чертежи с разрезами, делается описание характеристик материалов, составляется смета.

Это является гарантией комфортного ПМЖ в будущем доме.

Содержание:

Общие сведения

Графически выполненное отображение фасадов каркасного дома, делается со всех сторон строения, для наглядной демонстрации внешнего вида здания. Фасад должен быть эстетически привлекательным. Долговечным и прочным.

• Кроме того, он отвечает за устойчивость и даже за безопасность. К его функциям относится и выведении излишней влаги наружу, дом должен “дышать”. Правильная отделка стен помогает сохранить нужную температуру внутри. Делая помещение летом прохладным, а в холодную погоду тёплым.
• Планировка каждого этажа проводиться в соответствии со строительными правилами, отражёнными в нормативных документах и ГОСТах. Ею занимаются на этапе проектирования, учитывая общую площадь помещения.
• Зонируют комнаты на жилую и хозяйственную части. Обозначая места нахождения окон, дверей, санузлов и т.д. Делают специальный перечень с наименованием всех помещений дома. Разрабатывают спецификацию оконных и дверных проёмов.

Спецификация

Одним из основных документов, является спецификация. Она представляет таблицу с перечислением всех необходимых деталей. Описывает их особенности. Даёт полные характеристики изделиям, опираясь на существующие стандарты. Благодаря точным данным спецификации, можно просчитать бюджет строительства.

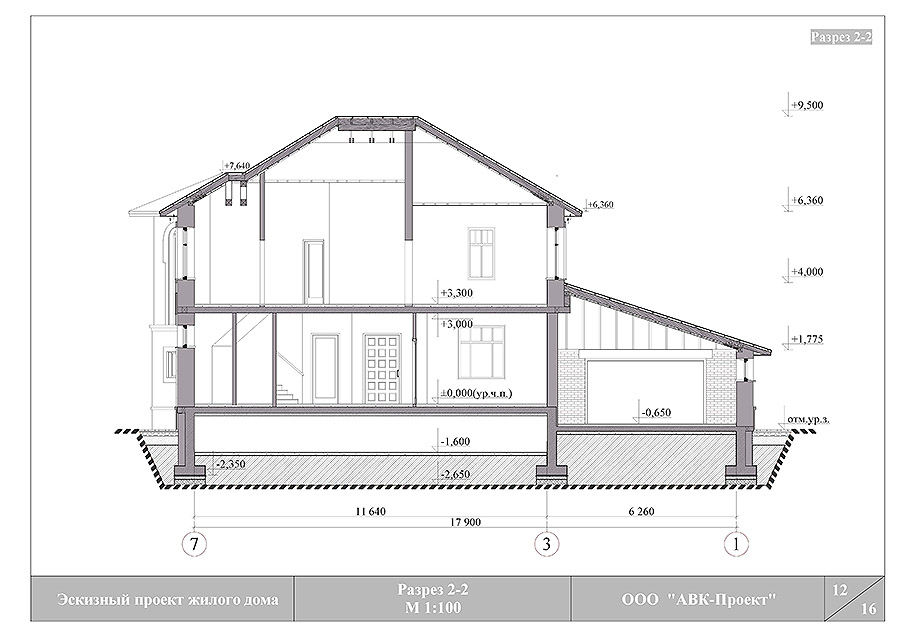

Чертежи разрезов

Далее идут чертежи разрезов каркасного дома. Они показывают внутренние комнаты. Виден функционал и назначение помещений. Разрезы в сумме с планом здания отображают позиции нахождения стен, межэтажных перекрытий, показывают высоту и размещение лестниц и потолков. Здесь сразу видна связь между деталями.

На плане чертежа в разрезе всегда указывается разрезная линия. Обозначается её место и направление. Правильно показывать два разреза помещения. В продольном по оси симметрии и поперечном, перпендикулярно оси, варианте. Обязательно проставляются все размеры. Высота помещения общая, отметки пола, нулевые отметки, перекрытия, высота окон и дверей.

Разрез выполняется так, чтобы наглядно показать объём, пространство и конструкции здания. Масштаб чертежа соответствует масштабу плана и фасада.

На разрезах чертежей указывают следующие величины:

• координационные оси дома, крайние оси, оси деформационных швов;
• отметки пола, этажа, нулевую отметку;
• отметку основания несущей конструкции и опорной части;
• отметки верхнего предела стен, карниза;
• размер проёмов;
• толщину стен, их привязку.

Анализ чертежей

В чертежах разделяют архитектурные и конструктивные разрезы.  Конструктив, является очень важным разделом проекта на стройплощадке каркасного дома для постоянного проживания. От правильных расчётов инженера зависит как долго прослужит здание. Здесь просчитываются объёмы и трудозатраты.

Справка! По КР ведётся составление сметной документации. При разработке чертежей фундамента, нужно учитывать его конструктивное назначение. Он должен быть прочным, устойчивым к нагрузкам основания и давлению грунта. И соответствовать желаемым экономическим показателям.

К расчётам относят армирование, разработку траншеи или скважин, монтаж подошвы фундамента. Чтобы определить глубину заложения, нужно знать прохождение уровня грунтовых вод и промерзания почвы. Далее делается план свайного поля и опалубочный чертёж ростверка. Рассчитывается схема армирования.

Все чертежи и разрезы выполняются в соответствии с ЕСКД и СПДС.

“Правила по выполнению архитектурно-строительных чертежей.” О.В. Георгиевский

Пособие поможет детально разобраться даже непрофессионалу в любом виде чертежа для строительных работ.

Для каждой из основных стен дома, а также перегородок, тоже выполняется чертёж в разрезе. На нём указывают элементы крепления, нумерация, наличие обшивки и её тип.

На балках показывают диагонали и разметку. Пол имеет утепление, делается нашивка бруса. Стандартный чертёж покажет все моменты исполнения.

Все материалы и работы, которые были заложены инженерами в проект каркасного дома, отражаются не только чертежами. В строительстве существуют два основных отдела. Производственно-технический, занимающийся чертежами, детализацией конструкций и многим другим. И сметный отдел, рассчитывающий полную стоимость объекта. В расчёты входит абсолютно всё. От цены на материалы и их транспортировку, хранение. До ввода в эксплуатацию уже готового дома для ПМЖ.

Держа в руках готовый проект, даже человек, не имеющий специального строительного образования, сможет разобраться в чертежах и другой документации. Нужно просто вникнуть во все детали и настроиться на совместную работу с подрядчиком.

Рейтинг

( Пока оценок нет )

0 3 628.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Как читать чертежи в разрезе

1. Главная
2. Как читать планы дома
3. Как читать чертежи в разрезе

Мэг Эскотт

Научиться читать чертежи в разрезе — это полезный навык, позволяющий понимать планы дома в целом (план этажа, фасады и разрезы).

Эта страница является частью серии статей о том, как читать планы домов.

Позвольте мне помочь вам понять…

• Что такое разрез?
• Чертежи в разрезе всего дома
• Чертежи в разрезе одной комнаты


Что такое чертеж в разрезе?

Чертеж в разрезе или чертеж в разрезе — это 2D-чертеж вашего дома, как если бы он был разделен на две части по вертикали. Это дает вид изнутри вашего дома — как сбоку на рентгеновском снимке или с внутренней стороны.

Разделы показывают детали вашего дома, которые могут быть не видны на плане этажа.

Как читать чертежи в разрезе – разные типы

Чертежи в разрезе могут быть полезны для всего дома или для более детального отображения конкретной комнаты (например, ванной или кухни).

Чертеж в разрезе всего дома

Чертеж в разрезе всего вашего дома покажет:

• Как фундамент соотносится с участком. Это особенно полезно, если у вас есть наклонный участок, что означает, что ваш дом имеет несколько разных уровней.
• Высота потолков
• Толщина полов


В качестве примера рассмотрим наш образец дома.

На плане этажа будет показано расположение вертикального разреза, создающего разрез, и направление вида разреза.

На плане этажа будет показана линия разреза и направление разреза.

Представьте, что вы прорезаете свой дом и удаляете часть, обращенную в сторону от направления разреза.

Всмотритесь в это пространство. Некоторые поверхности будут прорезаны при создании секции, после чего вы сможете заглянуть в прорезанные комнаты, пока ваш взгляд не встретится со стеной или объектом. Раздел показывает только то, что может видеть глаз, как только вы увидите стену или объект, раздел не покажет ничего, что находится за стеной (см. серую рамку на плане этажа выше).

Разрез нашего образца дома

Толстые линии обозначают прорезанные поверхности. Были прорезаны следующие поверхности:

• Фундамент
• Наружные стены
• Пол и крыша
• Внутренняя стена между ванной и кухней
• Туалет, умывальник
• Кухонный остров, кухонные шкафы на стене (включая кухонную раковину) 9000 Балкон40 Стекло 0030090 на стеклянная дверь, выходящая на балкон


Тонкие линии обозначают края, которые видны, но не вырезаны.

• Верхняя часть ванны
• Передняя дверь
• Стена между кухней и главной ванной комнатой


Чертеж комнаты в разрезе

Чертеж комнаты в разрезе покажет:

• Детальное расположение элементов дизайна, например, светильников и фурнитуры, приборов.


Часто секция комнаты эквивалентна высоте одной из стен. Например, ряд агрегатов на кухне.

На приведенном ниже рисунке хорошо видно расположение духовки, посудомоечной машины, раковины и холодильника, а также размеры шкафов.

Вы можете видеть, что кран выходит из столешницы, а не из стены.

Планировка задней стены на кухне нашего образца дома

Вот и все о том, как читать чертежи секций. Обязательно прочтите остальную часть серии о том, как читать планы домов (добавить ссылку)

Подробнее о том, как читать планы домов

Чертеж сечения — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 08 фев 2021

См. полная история

«Чертеж в разрезе», «разрез» или «чертеж в разрезе» показывает вид конструкции, как если бы она была разрезана пополам или разрезана по другой воображаемой плоскости.

Для зданий это может быть полезно, так как дает представление о пространствах и окружающих конструкциях (обычно в вертикальной плоскости), что может выявить отношения между различными частями зданий, которые могут быть не видны на чертежах плана. Чертежи в плане на самом деле являются разновидностью сечения, но они прорезают здание в горизонтальной, а не в вертикальной плоскости.

Направление плоскости, по которой разрезается разрез, часто изображается на планах и фасадах линией из длинных и коротких штрихов, называемой секущей плоскостью. Если есть несколько секций, линия может иметь буквы на каждом конце, указывающие имя чертежа секции, и стрелку, указывающую направление, в котором берет вид.

Линия разреза может идти непрямым путем через здание, если это помогает показать наиболее важные элементы или соединения в здании, как показано на рисунке ниже.

В этом случае чертеж сечения будет называться «Разрез B-B».

Затенение, штриховка или другие стили заливки и/или более толстые линии могут использоваться для обозначения прорезанных частей конструкции, таких как стены, крыши и полы.

Масштаб чертежа в разрезе будет зависеть от размера изображаемого здания и уровня детализации, которую необходимо показать. Разделы могут отображать все здание или могут быть сосредоточены на конкретном компоненте, соединении или сборке. В этом случае они могут быть похожи на сборочные чертежи, но отличаться тем, что обычно не содержат деталей собственно процесса сборки.

Различные типы штриховки могут использоваться для различения различных типов компонентов на подробных чертежах в разрезе. Существуют стандарты штриховки, которые следует использовать на некоторых распространенных материалах, например, двойные диагональные линии указывают на кирпичную кладку, волна указывает на изоляцию и так далее.

Перспективные сечения включают трехмерную проекцию пространств за плоскость сечения и могут использоваться для графической иллюстрации взаимосвязи между пространствами и компонентами здания, а также их глубины, что может быть очень полезно при попытке интерпретировать сложный дизайн.

Все чаще чертежи разрезов могут создаваться автоматически с помощью программного обеспечения для трехмерного моделирования, включая разрезы в перспективе, где это необходимо.

[править] Связанные статьи о проектировании зданий Wiki

• Исполнительные чертежи и чертежи записи.
• Сборочный чертеж.
• Информационное моделирование зданий.
• Чертеж компонента.
• Автоматизированное проектирование.
• Концептуальный чертеж.
