Экспликация помещений в 2021 году: что это, для чего необходима и где получить

Для людей, которые ранее не совершали каких-либо операции с объектами недвижимости, понятие экспликация может быть совершенно незнакомо. Однако, в случае оформлении ипотеки, покупки квартиры, перепланировки жилья, вы непременно столкнетесь с данным документом.

Давайте в данной статье рассмотрим основную информацию, которую необходимо знать об экспликации помещений в 2021 году и документом, который обычно подготавливается одновременно с ней – поэтажным планом.

Что такое экспликация помещений

Само слово экспликация в переводе с латыни означает объяснение или развернутое объяснение, что само говорит за себя. Ведь экспликация, простыми словами, зачастую представляет дополнение к основной документации, а именно к поэтажному плану объекта.

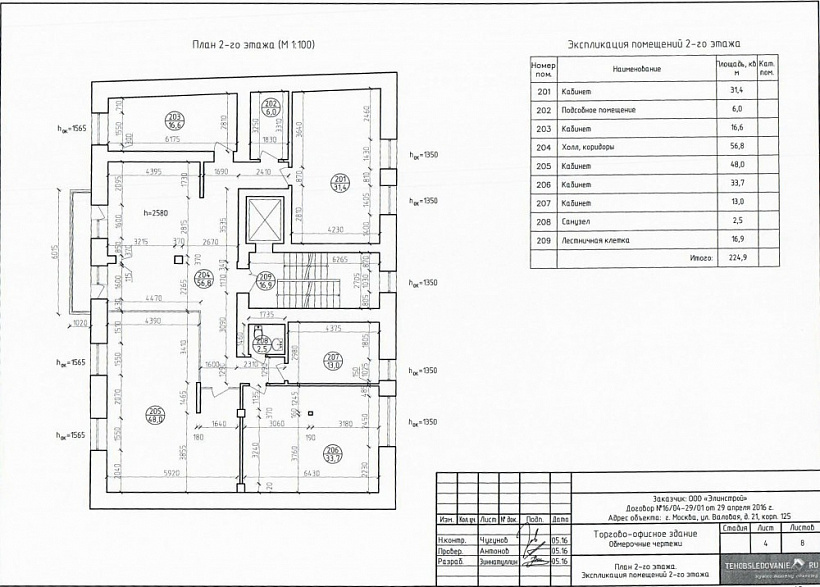

Поэтажный план с экспликацией помещений

В свою очередь, поэтажный план — это чертеж с графическим изображением основных элементов, расположенных в определенном помещении, одном этаже дома или здания.

Поэтажный чертёж содержит точные габариты объекта, а также такие параметры, как:

  • окна, двери, стены, перегородки;
  • лестницы и балконы;
  • внутренние выступы и ниши;
  • столбы, колонны и арки;
  • лазы цокольных этажей и подвалов;
  • котлы отопления;
  • пожарное и санитарное оборудование изображается условными символами.

Поэтажный план этажа

Так к поэтажному плану прилагается пояснение в виде экспликации. Самый распространенный ее вид представляет собой таблицу, содержащую данные площадей в виде чисел.

Экспликация может содержать следующие сведения:

  1. Указание жилой площади в квадратных метрах.
  2. Этажность помещения.
  3. Габариты квартиры с указанием размеров комнат: высоты потолков и площади.
  4. Номер комнат на плане квартиры.
  5. Назначение каждого помещения.

Экспликация помещений квартир

Также в ведомость могут включаться условные обозначения, применяемые к отдельным помещениям и описание характеристик.

Для чего необходима экспликация помещения

Далее рассмотрим, в каких жизненных ситуациях, вам непременно понадобится составление экспликации помещений.

  • Для ввода многоквартирного дома в эксплуатацию

Когда речь идет о получении застройщиком разрешения на ввод объекта в эксплуатацию и постановке на кадастровый учёт многоквартирного дома, то экспликация помещений является документом, без которого государственная регистрация будет невозможна.

При приобретении недвижимости на ипотечных условиях, помимо прочих документов, банк попросит предоставить данные об инвентаризации квартиры – экспликации помещений для оценки стоимости объекта.

Также при покупке вторичной недвижимости рекомендуем в обязательном порядке проверять соответствие фактического состояния объекта с данными в поэтажном плане и экспликацией помещения. Это необходимо сделать для избежания нежелательных проблем, связанных со штрафами и постановлениями о возврате помещений в исходное состояние в связи с незаконной перепланировкой.

Запросить итог инвентаризации объекта в виде экспликации, которая была осуществлена до 2013 года (до года введения современного кадастрового учета), вы можете, обратившись в отдел БТИ (Бюро технической инвентаризации) с запросом предоставления архивных данных.

  • Для узаконивания перепланировки недвижимости

Как известно, изменить конфигурацию помещений без необходимых на то разрешений нельзя. Так согласование и отражение перестроек объекта недвижимости помимо проекта перепланировки требует подготовки нового поэтажного плана и экспликации.

Пример перепланировки квартиры

Виды экспликации

Вне зависимости от того, для каких целей вам необходима экспликация помещений, взглянув на ведомость помещений нетрудно догадаться, что составляется она на основании данных, полученных путем проведения обмеров объекта. Различие заключается в объеме работ.

Экспликация может составляться, как на объект недвижимости в целом, к примеру, ведомость всех помещений в многоквартирном доме, так и на отдельно взятую квартиру.

При проведении инвентаризации квартиры в экспликационной ведомости отражается вся площадь объекта, сколько в квартире помещений, какое их назначение, отдельно вносятся данные о площади каждого помещения, измеряется высота потолков, а также поясняется, что относится к жилой, а что к нежилой площади.

Экспликация квартиры

Экспликация здания заключается в составлении ведомости всех этажей и помещений, расположенных в нем.

Пример поэтажного плана этажа многоквартирного дома

Где заказать экспликацию помещения

При необходимости получения экспликации на квартиру в новостройке, введенной в эксплуатацию после 2013 года, вы можете обратиться к застройщику.

В случае если объект недвижимости был построен до 2013 года, для получения данных об обмерах квартиры придется обратиться в любой отдел БТИ, организацию, которая до указанного года, являлась ответственной за получение и систематизацию сведений о недвижимости.

После перехода учета недвижимости в рамках кадастрового учета, полномочия по подготовке экспликации помещения получили в частности и специалисты кадастровые инженеры. Если вы столкнулись с необходимостью подготовки новой экспликации помещения, то имеете полное право обратиться за данной услугой в любую проверенную кадастровую организацию.

Специалисты компании ССГ всегда готовы проконсультировать вас по любым вопросам, связанных с недвижимостью.

Так, если вы хотите получить консультацию конкретно по вашей ситуации, обратитесь в кадастровую компанию ССГ.

Получить консультацию вы можете у менеджера ССГ по телефону 8 (812) 981-27-43 или заполнив форму обратной связи на сайте компании – мы перезвоним вам в течение пяти минут после отправки формы.

Бельская Елена Викторовна

Кадастровый инженер

что это за документ, таблица размеров и чертежи зданий и сооружений

Невозможно представить постройку нового здания без грамотного соблюдения всех документальных формальностей.

Один из пунктов оформления строительного проекта – прикрепление экспликации. Что это такое – экспликация помещений? Расскажем в нашей статье.

Содержание статьи

Что такое экспликация сооружений и зданий

Экспликация помещений – это документ, содержащий необходимую уточняющую информацию о постройке. Расшифровка и уточнения, как правило, емко представлены в табличном формате.

Экспликация служит дополнением к архитектурному проекту, содержит пояснения к условным обозначениям, которые были использованы в плане объекта. Справка расшифровывает техническую, качественную и количественную информацию об объекте. Также такой документ называют пояснительной запиской.

Важно! Обычно экспликация используется совместно с планом этажей объекта, но в некоторых случаях выступает и самостоятельным документом, имеющим юридическую силу.

В зависимости от изучаемого объекта выделяют следующие виды:

  1. Экспликация квартиры содержит сведения о площади всех помещений в ее составе: общих жилых метрах, лоджий, балконов.
  2. Экспликация зданий, как правило, составляется в поэтажном виде, так как содержит информацию обо всех помещениях здания, как жилых, так и нежилых. Экспликация в чертежах – это схема каждого этажа здания.
  3. Экспликация градостроительного и генерального планов учитывает не отдельный объект, а совокупность объектов, расположенных на определенной территории.

План и таблица экспликации

При документальном оформлении нового строительного объекта зачастую необходимо предоставить план экспликации помещений. Это понятие подразумевает объединение в одном документе поэтажного плана и уточняющей характеристики помещений.

Когда отчет представлен в табличном виде, шапку таблицы разбивают на такие колонки, как техническое назначение комнаты/здания, метраж комнаты/здания, этаж помещения, техническое назначение объекта. В некоторых случаях указывают литеру по плану и какие-либо необходимые примечания по объекту.

Размеры таблицы экспликации зданий и сооружений устанавливает ГОСТ 21. 508-93 СПДС «Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов».

Поэтажная характеристика постройки

Пояснение к архитектурной постройке в табличном виде используется не только для объектов небольшого метража, но и для многоэтажных зданий. Так, поэтажный план несет в себе развернутую информацию о каждом этаже постройки

(высота потолков/назначение/качественные характеристики) и входящих в нее помещениях, например, квартирах. Чаще всего такая поэтажная характеристика требуется при перепланировке.

Когда она необходима

Необходимость экспликации объясняется несколькими фактами. Во-первых, она позволяет составить представление о новой постройке и технических характеристиках здания.

Во-вторых, без документа, содержащего характеристики всех помещений строительного объекта, невозможно поставить постройку на кадастровый учет и производить дальнейшее оформление объекта.

Список ситуаций, в которых требуется пояснительная записка, выглядит следующим образом:

  1. Ввод в эксплуатацию нового здания. Подается в регистрирующий орган в составе комплекта документов для оформления объекта.
  2. Постановка объекта на кадастровый учет. Предоставляется в кадастровую палату вместе с остальными документами.
  3. Перепланировка объекта. Предоставляется в надзорные органы для получения разрешения на перепланировку.
  4. Оформление ипотеки. Банк, как правило, среди прочих бумаг запрашивает и экспликацию жилья.

Кто и как проводит экспликацию

Для корректного составления таблицы характеристик здания обращаются в бюро технической инвентаризации. Там помогут найти грамотного кадастрового инженера, который выполнит необходимые замеры и оформит документацию. При получении результата важно понимать, что бумага служит самостоятельным бессрочным документом.

Где получить экспликацию и поэтажный план квартиры? Способ получения документа зависит от даты постройки объекта:

  1. Если здание было построено до 2013 года, обращаются в БТИ, инженеры которого подготавливают необходимую информацию.
  2. После 2013 года документ получают у застройщика. Если это по какой-либо причине невозможно, обращаются в коммерческую организацию, которая оказывает такую услугу. За плату специалисты исследуют помещение и составляют новый документ.

Для проведения экспликации важно соблюдать ГОСТ 21.501-93 СПДС «Правила выполнения документации архитектурных и конструктивных решений». Собственник помещения подает заявку в местное отделение БТИ или коммерческую организацию.

В назначенный день специалист выезжает на объект и проводит необходимые замеры и расчеты. В течение месяца подготавливается отчет о проделанной работе. Срок действия поэтажного плана и экспликации не назначается, но некоторые организации имеют право требовать документы, датированные не позднее определенного периода.

Какие документы нужны

Для оформления потребуется собрать комплект документов:

  • паспорт РФ;
  • документы, подтверждающие право собственности на квартиру или дом;
  • документы, подтверждающие разрешение на перепланировку, если она проводилась.

Если оформление проводится через БТИ, прикладывают чек об уплате госпошлины.

Собранные документы отдают в местное отделение БТИ или коммерческую организацию, которая подготовит схему. Существует возможность подачи документов в электронном виде через портал «Госуслуги» .

Заключение

В статье вы узнали, что это за документ – экспликация. Важность его объясняется необходимостью выполнения требований нормативной документации. Прикрепленная к архитектурному плану таблица с полной характеристикой здания поможет даже далекому от строительства человеку быстро найти необходимую информацию о постройке или помещениях, что в дальнейшем существенно облегчит строительные работы.

Пример оформления экспликации зданий и сооружений

8

Крупнопанельный

5-секц. жилой дом

(5КБС-7-2С; 5КБС-5Л-1С)

5 — 9

1

116

116

1268,0

1268,0

7085,5

7085,5

30906,1

30906,1

Итого

10

876

8755,6

53351,2

235246,8

Общественные здания и сооружения

9

Детские ясли-сад на

190 мест, на 8 групп,

кирпичный (214-1-270, 83)

1

983,7

983,7

1799,5

1799,5

6659,6

6659,6

10

Крытый бассейн для

детских яслей-сада,

кирпичный (294-3-15)

1

154,3

154,3

110,8

110,8

608,0

608,0

2.

Экспликация зданий и сооружений. Проект откормочной фермы КРС на 300 голов

Похожие главы из других работ:

Ведение различных поисковых работ с применением поисковых собак

3.4 Использование поисковых собак при работе в завалах разрушенных зданий и сооружений

Спасатель — кинолог подходит к завалу, намечает свой путь, визуально разделяет завал на части справа и слева от своего движения (каждый участок размером приблизительно 30х30 м, с учетом размера завала)…

Зоогигиена с основами проектирования животноводческих объектов

Номенклатура зданий и сооружений

1. Основные здания. Птичники для содержания перепелов: промышленного стада; племенного стада. Птичники для содержания ремонтного молодняка. Птичники для выращивания молодняка на мясо. Инкубаторий Здание инкубатория со встроенными шкафами…

Механизация заготовки и раздачи сенажа для откормочной фермы КРС 4000 голов

1.
2 Выбор основных и вспомогательных зданий и сооружений

Откормочная ферма представляют собой единую строительно-техническую совокупность, включающую в себя основные и подсобные производственные, складские постройки и сооружения…

Механизация работ на ферме с разработкой технологической линии охлаждения молока

1.4 Расчет и подбор зданий, хранилищ, прочих построек и сооружений

Проектирование, строительство и реконструкция малых и средних ферм должны осуществляться по Ведомственным нормам технологического проектирования ферм крупного рогатого скота крестьянских хозяйств (ВНТП Ф1-93)…

Модернизация линии раздачи кормов на свиноводческой ферме

3.2 Выбор основных и вспомогательных зданий и сооружений

Перечень основных и вспомогательных зданий и сооружений приняли исходя из рекомендаций [1 табл.2], а их характеристики из [1 табл.2.2]. 3.2…

Модернизация тепличного хозяйства на примере ООО «Сельскохозяйственное предприятие «Теплицы Белогорья»

1.
Типологические особенности сельскохозяйственных зданий и сооружений

Модернизация тепличного хозяйства на примере ООО «Сельскохозяйственное предприятие «Теплицы Белогорья»

1.1 Классификация сельскохозяйственных зданий и сооружений

Сельскохозяйственные производственные здания и сооружения предназначаются для различных отраслей сельскохозяйственного производства. Различают следующие основные виды сельскохозяйственных зданий и сооружений: 1…

Модернизация тепличного хозяйства на примере ООО «Сельскохозяйственное предприятие «Теплицы Белогорья»

1.2 Требования, предъявляемые при строительстве сельскохозяйственных зданий и сооружений

Сельскохозяйственные здания, как и здания других типов, должны в максимальной степени удовлетворять функционально-технологическим, техническим, экономическим и архитектурно-художественным требованиям…

Обоснование планировочных решений молочной фермы на 208 коров

2.
7 Определение состава зданий и сооружений фермы

Застройка территории предприятия складывается из разнообразных по назначению и объему зданий и сооружений, состав и взаимное расположение которых должны обеспечить производство продукции при минимальных затратах труда…

Обоснование планировочных решений молочной фермы на 208 коров

4.4 Размеры подсобно-вспомогательных зданий и сооружений

На данной молочной ферме также размещаются следующие вспомогательные здания и сооружения, размеры которых заимствованы из типовых проектов: Таблица 8…

Обоснование планировочных решений молочной фермы на 208 коров

4.5 Обоснование размещения зданий и сооружений на участке

Участок для строительства предприятия представляет собой ровную местность практически без уклонов, уровень грунтовых вод ниже 0,6 м, все показатели соответствуют санитарным, ветеринарным, инженерно-техническим требованиям…

Планировка населенного пункта и его кадастр

1.
2.5 Расчет количества производственных зданий и сооружений и площади производственной зоны

Потребность в строительстве зданий и сооружений, необходимых для сельскохозяйственного производства, рассчитывают с учетом обеспечения технологической направленности предприятия…

Проект механизации производственных процессов на молочно-товарной ферме с разработкой измельчителя кормовой тыквы и крупных корнеплодов

1.2 Определение состава зданий и сооружений фермы

Потребность в однотипных постройках для содержания животных определяем по формуле: (1.4) где — поголовье животных одного вида и одной половозрастной группы; так как 100% стада коровы, то — поголовье животных…

Проект откормочной фермы КРС на 300 голов

1.2 Выбор основных и вспомогательных зданий и сооружений

К основным зданиям и сооружениям на фермах относят те, которые непосредственно связаны с производством и обработкой основной продукции предприятия. К ним относятся: коровники, телятники, здания для выращивания и откорма молодняка скота…

Проектирование фермы для круглогодового привязного содержания с использованием интенсивных методов откорма молодняка крупного рогатого скота

1.2 Выбор основных и вспомогательных зданий и сооружений

Откормочная ферма представляют собой единую строительно-техническую совокупность, включающую в себя основные и подсобные производственные, складские постройки и сооружения…

Пример оформления экспликации зданий и сооружений — Студопедия

Номер на плане Наименование Координаты квадрата сетки
Вспомогательный корпус 5А; 1Б
Производственный корпус 2А; 3Б
Резервуар для воды 16А; 7Б
Столовая 12А; 4Б



Приложение Г

(справочное)

Пример оформления ведомости жилых и общественных зданий и сооружений

Номер на плане Наименование и обозначение Этажность Количество Площадь, м2 Строительный объем, м3
зданий квартир застройки общая нормируемая здания всего
здания всего здания всего здания всего
Жилые здания
Крупнопанельный
  3-секц. жилой дом
  (5КБС-7-2С; 5КБС-5Л-1С) 957,36 957,36 3593,35 3593,35 15546,7 15546,7
2, 3 Крупнопанельный
  4-секц. жилой дом
  проездом (КБС-7-4С) 1242,68 2485,36 8270,8 16541,6 36220,7 72441,4




Крупнопанельный
  5-секц. жилой дом
  (5КБС-7-2С; 5КБС-5Л-1С) 5 — 9 1268,0 1268,0 7085,5 7085,5 30906,1 30906,1
  Итого       8755,6   53351,2   235246,8
Общественные здания и сооружения
Детские ясли-сад
  на 190 мест, на 8
  групп, кирпичный
  (214-1-270, 83)       983,7 983,7 1799,5 1799,5 6659,6 6659,6
Крытый бассейн
  для детских яслей-
  сада, кирпичный
  (294-3-15)       154,3 154,3 110,8 110,8 608,0 608,0




Магазин «Овощи -
  фрукты»,
  кирпичный
  (274-13-105,84)       1000,2 1000,2 880,2 880,2 3237,9 3237,9
  Итого         3183,2 3183,2   4705,5   18180,5

Приложение Д


(справочное)

Пример оформления ведомости водоотводных сооружений

Вид сооружения Координата оси или номер сооружения Координата (пикетаж) Длина, м Тип укрепления или конструкция Примечание
начала конца
Лоток 0А + 98,00 0Б + 17,00 1Б + 90,00 173,00 ж. б. 3.501-68
Канава 0Б + 07,00 0А + 80,00 3А + 75,00 295,00
Труба 3А + 75,00 3А + 87,45 12,45 ж.б. 3.501.1-144
Труба 4А + 12,00 4А + 18,38 6,38 ж.б. 501-6



Приложение Е

(справочное)

Пример оформления разбивочного плана

Приложение Ж

(справочное)

Пример оформления плана организации рельефа
в проектных горизонтах

Приложение И

(справочное)

Пример оформления плана организации рельефа
в проектных отметках

Приложение К

(справочное)

Пример оформления плана земляных масс

Итого, м3 Насыпь + 4650 + 3645 + 2840 +3790 +5870 + 7120       всего, м3 + 32475
Выемка — 180 — 455 — 620 — 140 — 520 — 1210       — 17630

Приложение Л


(справочное)

Зачем нужна экспликация помещений и как ее получить

Проект экспликации может быть составлен вместе с поэтажным планом или как самостоятельный документ. В экспликации содержатся данные о каждом помещении в здании, не включаемые в другие виды технической документации. Далее подробно разберемся зачем нужна экспликация помещений, когда она требуется и где можно заказать документ.

Экспликация помещений является технической документацией на недвижимость, в которой содержится пояснение к архитектурному плану объекта капитального строительства, с расшифровкой и условными обозначениями в таблице, где подробно указана вся информация об объекте исследований.

Экспликация помещений производится методом общего контурного вычисления. И, обычно, составляется вместе с поэтажным планом. Но иногда она требуется в качестве отдельного документа.

Когда нужна экспликация помещения

Существуют ситуации, когда данный документ обязателен, и они узаконены.

  • Ввод в эксплуатацию нового объекта недвижимости. Для получения разрешения на эксплуатацию требуется собрать большой пакет технической документации, включая технический план, поэтажные планы и экспликации.
  • Для постановки объекта на кадастр. Кадастровая палата может попросить предоставить экспликацию вместе с поэтажным планом.
  • При проведении перепланировки объекта. Экспликация включается в пакет документов, предоставляемых в контролирующие органы для получения разрешения на проведение перепланировки.
  • Для ипотеки. При оформлении ипотеки банк запрашивает технический паспорт, поэтажный план и экспликацию.

Также существуют внутренние нужды, связанных с технической инвентаризацией. В этом случае тоже необходима экспликация помещений, потому как часто требуются вся техническая документация.

Состав документа экспликация помещений

Экспликация объекта включает в себя план помещений с указанием его количественных характеристик, а также таблицу с расшифровкой данных. В документацию обязательно включены:

  1. местоположение обследуемого объекта с его точным адресом
  2. основание для проведения исследований
  3. типы обследуемых помещений

Для помещений обязательно указывается следующая информация:

  1. Номер и наименование помещения. Номер соответствует архитектурному плану.
  2. Его площадь. Выполняется специалистом путем обмера.
  3. Категорию. Например, в пределах одной квартиры могут быть жилые, хозяйственные, вспомогательные и другие помещения. Именно эта категория и указывается в документе.

Экспликации жилых и нежилых помещений

Вид документа зависит от типа объекта.

  • Экспликация квартиры. Документ включает: размеры квартиры и площадь всех отдельных помещений.
  • Экспликация зданий. Включает в себя ведомость всех помещений, входящих в здание. При ее составлении требуется учесть большое количество помещений разной категории, расположенных на разных этажах. Как правило, ее делают в поэтажном виде. То есть, для каждого этажа составляется отдельная план и таблица.
  • Экспликация к градостроительному и генеральному плану. В отличие от двух предыдущий видов, здесь объектами учета выступают все сооружения на участке. Таким образом, экспликации указывается перечень зданий и сооружений, их расположение, номер и полное название.

Важно! При покупке недвижимость на вторичном рынке, обязательно проверяйте все документы. Вносимые прежним собственником изменения должны быть зафиксированы в технической документации. В противном случае все проблемы лягут на ваши плечи.

Еще внимательнее следует относиться к технической документации, если вы приобретаете коммерческую недвижимость. В документах обязательно должна быть указана категория объекта.

Назначение возводимого здания. Генеральный план. Конструктивное решение здания. Экспликация зданий и сооружений

Федеральное агентство по образованию

Кировский государственный колледж строительства,

 экономики и права

Специальность №270103 «Строительство и эксплуатация зданий и сооружений повышенный уровень»

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К курсовому проекту

По дисциплине: «АРХИТЕКТУРА ЗДАНИЙ»

на тему: «5-этажная 30-квартирная блок-секция»

Выполнил студент группы Ск-77



Руководитель:

Киров 2008

Содержание.

                                                                                                                   Лист

1.  Ведомость чертежей                                                                                                2

2.  Исходные данные                                                                                                                     3

3.  Архитектурно-строительная часть                                                                 4

3.1 Генеральный план                                                                                                                    4

3.2 Объемно-планировочное решение                                                                                     6

3.3 Конструктивное решение здания                                                                                     7

3. 4 Наружная внутренняя отделка                                                                                         8

3.5 Инженерное оборудование                                                                                                    8

3.6 Охрана окружающей среды                                                                                                  8

3.7 Приложения                                                                                                                                9

 3.8.1. Расчет глубины заложения фундамента                                                                9

 3.8.2 Спецификация элементов заполнения проемов                                                     10

 3.8.3 Ведомость и спецификация перемычек                                                                      10

 3.8.4 Спецификация сборных элементов                                                                              12

 3. 8.5 План полов. Экспликация полов                                                                                     13

4.  Экономическая эффективность проекта                                                                     16

5.  Литература                                                                                                                  17

Разраб.

Д.

270103.16

Проверил

5-этажная 30-квартирная

Блок-секция

Стадия

Лист

Листов

КП

1

17

КГКСЭиП

Ск-77

1 Ведомость чертежей

Лист

Наименование

Примечание

АС 1

Фасад 1-3. План первого этажа. Разрез 1-1.

Генеральный план.

АС 2

Схема расположения фундаментов. Схема расположения плит перекрытия. Схема расположения плит покрытия. План кровли. Узел. Разрезы фундаментов.


2 Исходные данные

Назначение здания: 4-этажный 12-квартирный жилой дом

Проект разработан применительно к следующим условиям строительства:

·  Место строительства г. Казань

·



·  t˚ наиболее холодных суток -36 0С

·  t˚ наиболее холодной пятидневки -32 0С

·  t˚ абсолютно минимальная -47 0С

·  Скоростной напор ветра для IV географического района 45кгс/м 2

·  Вес снегового покрова  для IV географического района 70кгс/м 2

·  Сейсмичность района не более 6 баллов

·  Класс сооружения — 2

·  Степень долговечности и огнестойкости 2

·  Грунтовые условия: без грунтовых вод

·  Рельеф местности спокойный

Буровая скважина

97,68

Отметка под. слоя

Мощность слоя

Глубина слоя

Колонка

Описание грунтов

Ур. гр. вод

97.48

0.20

0.20

Растительный слой

Безводная

92.68

4. 80

5.00

Песок, среднезернистый средней плотности,

мелкий:

е=0.72, с=0.01 кг/см2,

φ=30˚, Е=230 кг/см2


3 Архитектурно-строительная часть.

3.1 Генеральный план.

Участок для строительства 4-этажного 12-квартирного жилого дома имеет прямоугольную форму с размерами в осях10,8ĥ18,3м  и размещен на равнинной территории. На генплане показаны 2 существующих здания, строящееся здание, разворотная площадка, площадка для стоянки автомобилей, площадка для мусоросборника,, площадка для хозяйственных целей, детская  площадка,  спортивная площадка, площадка для отдыха взрослых, площадка для выгула собак.

Расстояние от здания жилого дома до:

разворотной площадки 8 м.

стоянки автомобилей 8 м.

площадки для мусоросборника 13 м.

площадки для хозяйственных целей 21 м.

площадки для отдыха взрослых 10 м.

площадки для выгула собак 37,5 м.

детской  площадки 23 м.

спортивной площадки 23 м.

В соответствии с требованиями противопожарных норм проектирования предусмотрены проезды для автомобилей к зданиям шириной 6 м, пешеходные дорожки шириной 1,5. Покрытие проездов и площадок асфальтобетонное.


Экспликация зданий и сооружений

Номер на генплане

Наименование

Степень огнестойкости

Площадь застройки, м2

Примечание

1

Строящееся здание

2

231,8

2

Существующие здания

2

Площадки

Площадь покрытия м2

3

Для стоянки автомобилей

4

Разворотная площадка

5

Площадка для мусоросборника

6

Площадка для хозяйственных целей

7

Детская  площадка

8

Спортивная площадка

9

Площадка для отдыха взрослых

10

Площадка для выгула собак

                                  ТЭП

         Аобщ=6460 м2

         Азаст=501,8 м2

         Апок=746 м2

         Аозел=5212. 2 м2

  Кзаст=0.078 м2

  Кпок=0.12 м2

Козел=0.8 м2

3.2 Объемно-планировочное решение.

Здание 4-этажного 12-квартирного жилого дома имеет размеры в плане 18,3ĥ10,8 м.

Высота этажа 2,8 м, здание без подвала.

На каждом этаже размещены: 2 двухкомнатные и 1 однокомнатная квартиры.

В соответствии с требованиями противопожарных норм проектирования зданий и сооружений на случай пожара эвакуационным выходом является главный вход.

Экспликация помещений.

Номер

Наименование

Кол-во

Площадь м2

Общая

Жилая

Однокомнатная квартира

4

39. 35

18.20

2

Двухкомнатная квартира

4

56.10

31.31

3

Двухкомнатная квартира

4

60.29

35.13


3.3 Конструктивное решение здания.

Конструктивный тип здание бескаркасное. Схема с продольными несущими стенами из кирпича.

Пространственная жесткость здания обеспечивается наружными и внутренними несущими и самонесущими стенами и жесткими дисками перекрытия и покрытия.

Основные элементы здания приняты в следующих конструкциях:

    Фундаменты: ленточные сборные железобетонные состоят из плит по ГОСТу 13580-85 и блоков по ГОСТу 13579-78, глубина заложения  1,8 м., с горизонтальной гидроизоляцией (2 слоя рубероида на битумной мастике) на высоте 400 мм от уровня земли.

Стены: наружные - трехслойные из полнотелого силикатного,11-пустотного силикатного кирпича, по ГОСТу 379-79, на цементно-песчаном растворе, и утеплителя пенополистирола по ГОСТу 15588-70٭. Кирпич М100, цементно-песчаный раствор М 50. Внутренняя верста 380 мм, воздушная прослойка 40 мм, пенополистирол 100, наружная верста 120 мм. Цоколь и кирпичная кладка ниже 0.000 выполнены из глиняного кирпича, внутренние стены из силикатного полнотелого кирпича М 100 на цементно-песчаном растворе М 50 толщиной 380 мм. Перегородки толщиной 120 мм.

Плиты: покрытия и перекрытия приняты сборные железобетонные с круглыми пустотами по серии 1.141-1. Расчетная нагрузка на перекрытие 800 кг/м2, на покрытие 400 кг/м2 . Длина плит 4200, 5400, 6000 мм.

Плиты покрытия и перекрытия изготовлены из бетона М 300.

Монолитные участки выполнены также из бетона М 300. Жесткость диска перекрытия обеспечивается анкеровкой плит между собой и крайних плит со стенами. Заделка швов между плитами перекрытий цементно-песчаным раствором М 100 на мелком заполнителе.

Лестницы: сборные железобетонные по серии 1.252.6В-1 и 1.152.1-6; из лестничных маршей с площадками, ограждение лестниц металлическое с поручнями из профилированного поливинилхлорида.

Окна и двери: окна по ГОСТ 1628986 деревянные с тройным остеклением, двери внутренние по ГОСТ 6629-88, наружные по ГОСТ 24698-81.

Кровля: из оцинкованных листов по деревянной обрешетке, уложенной по стропилам.




3.4 Наружная и внутренняя отделка.

Наружная отделка: лицевой кирпич М 100, раствор М 100. Цоколь облицовка керамической плиткой.

Внутренняя отделка: штукатурка из цементно-песчаного раствора, покраска, побелка, облицовка глазурованной плиткой.

3.5 Инженерное оборудование.

Водопровод хозяйственно-питьевой от внешней сети, расчетный напор на вводе 22 м. вод. ст.

Горячее водоснабжение  — от внешней сети, расчетный напор на вводе 22 м. вод. ст.

Канализация — хозяйственно-бытовая во внешнюю сеть, водосток — наружный неорганизованный.

Отопление  — центральное, водяное. Система однотрубная с нижней разводкой тупиковая с IIобразными стояками и радиаторами М-140-АО для расчетных температур — 20˚С, — 25˚С. Температура теплоносителя  95˚С-70˚С.

Вентиляция естественная, из кухонь 3 и 4 этажей - механическая.

Электроснабжение  от внешней сети, напряжение 380/220 B, освещение

Определение структуры здания

| Law Insider

Связано со структурой здания

Структура парковки означает полностью или частично закрытую структуру для временной парковки и защиты одного или нескольких транспортных средств, которые иным образом находятся в активном использовании и которые, если они принадлежат жилому дому на одну семью

Существующая конструкция означает любую структуру, которая установлена ​​или одобрена для установки в то время, когда поставщик услуг беспроводной связи или поставщик инфраструктуры беспроводной связи уведомляет населенный пункт или Департамент о соглашении с владельцем конструкции для размещения оборудования на этой конструкции. «Существующая конструкция» включает любую конструкцию, которая в настоящее время поддерживает, спроектирована для поддержки или способна поддерживать присоединение беспроводных устройств, включая башни, здания, опоры инженерных сетей, фонарные столбы, флагштоки, знаки и водонапорные башни.

Рекламная конструкция означает любое уведомление или рекламу, графическую или иную, и все такие конструкции, используемые в качестве наружной рекламы, независимо от размера и формы, с целью сделать что-либо известным, происхождение или место продажи которых не на имущество с такой Рекламной структурой.

Здание означает сооружение, целью которого является обеспечение укрытия и минимизация выбросов шума, твердых частиц, запаха и мусора.

здание смешанного использования означает здание или строение, предназначенное для жилых и нежилых целей, кроме домашнего использования;

Строительные системы означает любые электрические, механические, структурные, водопроводные, отопительные, вентиляционные, кондиционирующие, спринклерные, системы безопасности жизни или системы безопасности, обслуживающие Здание.

Занимаемое строение означает любое здание, в котором во время разряда огнестрельного оружия разумный человек из места разряда может ожидать присутствие человека.

Общая территория означает всю недвижимость, принадлежащую Ассоциации для общего пользования и пользования Владельцами.

промышленное здание означает здание, используемое для или в связи с,

Здания должны включать новое строительство и капитальное изменение существующих структур и улучшение земель и должны включать укрытие, поддержку, хранение, защиту или улучшение естественное состояние.

ЛАНДШАФТНОЕ ОТКРЫТОЕ ПЛОЩАДЬ означает открытое, беспрепятственное пространство на участке, доступное пешком с улицы, на которой расположен участок, и которое подходит для выращивания и ухода за травой, цветами, кустами, деревьями и другим ландшафтным дизайном. . Это определение может включать любую дорожку с покрытием, внутренний дворик или аналогичную зону, но не должно включать подъездные пути или пандусы, независимо от того, с покрытием они или нет, а также бордюры, подпорную стену или любую парковочную площадку; ни любое открытое пространство под или внутри здания или строения.

Структура почвы означает расположение первичных частиц почвы в составных частицах, слоях или кластерах, которые отделены естественными плоскостями слабости от прилегающих агрегатов.

Здание означает, где это применимо, более крупное здание или многоквартирный дом, частью которого является Собственность.

Зоны общего пользования в совокупности означают территории, удобства и объекты, указанные в Приложении E, для общего пользования и пользования всеми Получателями / жильцами Проекта;

Вспомогательное здание или строение означает любое передвижное, съемное или постоянное строение,

фермерское здание означает, что часть добросовестной сельскохозяйственной операции, включающая сараи, силосы и другие вспомогательные сооружения для сельскохозяйственного использования, но исключая жилое использование ;

Несоответствующая конструкция означает жилище или другое здание, которое существовало на законных основаниях до того, как действующее постановление о зонировании было принято или изменено, но которое не соответствует одному или нескольким правилам развития в текущем постановлении о зонировании.

Зоны общего пользования и сооружения означает те зоны, сооружения, улучшения, установки и оборудование внутри или вокруг Здания, существующие время от времени: (i) не арендованные, не назначенные и не предназначенные Арендодателем для сдачи в аренду: и ( ii) время от времени предоставляются или назначаются Арендодателем для общего использования Арендодателем, Арендатором, другими арендаторами Здания или их субарендаторами, агентами, сотрудниками, клиентами, приглашенными или лицензиатами, независимо от того, открыты ли эти участки для широкой публики или для всех арендаторов Здания, включая, помимо прочего, Системы Здания, входы, вестибюли, коридоры доступа и обслуживания, лестницы, внутренние и наружные переходы (как открытые, так и закрытые), торговые центры, дворы и аркады (как открытые, так и открытые). и закрытые), общественные места для отдыха и помещения, общественные туалеты, внутренние и внешние ландшафтные и ландшафтные зоны, проходы или туннели, ведущие к любым общественным проходам или другим объектам или к другим зданиям. офисы или вестибюли, почтовые отделения, электрические, телекоммуникационные, кабельные, измерительные, клапанные, механические, складские и уборочные, телекоммуникационные и электрические стояки, отгрузочные и приемные зоны и погрузочные доки, зоны приема посылок или пассажиров, объекты по удалению или переработке отходов, стоянки, подъездные пути, переулки и пандусы, тротуары, парки и другие муниципальные объекты, в отношении которых Арендодатель прямо или косвенно несет обязательства в качестве собственника Здания или доли в нем, все, что может быть изменено, расширено, уменьшено , реконструируемые или перемещаемые время от времени.

Дренаж здания означает часть самого нижнего горизонтального трубопровода дренажной системы, которая принимает сливы из почвы, сточных вод и других дренажных труб внутри стен здания и передает их в канализацию здания, начиная с пяти (5) футов (1,5 метра) за пределами внутренней поверхности стены здания.

Пристройка означает строение, присоединенное или отдельное от основного здания, которое обычно является вспомогательным и обслуживает главное здание на земельном участке, и включает здание, предназначенное для использования в гаражах для автотранспортных средств, и любое другое нормальная деятельность, поскольку она обычно и обоснованно требуется в связи с главным зданием, но не включает в себя второе жилище;

Главное здание означает здание, в котором осуществляется основное или основное использование участка, на котором оно построено;

Структура знака означает любую структуру, которая поддерживает, поддерживает или способна поддерживать знак, включая декоративное покрытие.

Надземное здание означает неподвальное здание, построенное так, чтобы нижний этаж самой нижней закрытой территории был приподнят над уровнем земли с помощью прочных фундаментных стен по периметру с отверстиями, достаточными для обеспечения беспрепятственного движения паводковых вод, свай, колонн, опоры или стены со сдвигом, закрепленные надлежащим образом, чтобы не нарушить структурную целостность здания во время основного наводнения.

Общественное здание и «общественные работы» означают общественное здание и общественное сооружение государственного учреждения (США; округ Колумбия; содружества, территории и второстепенные отдаленные острова Соединенных Штатов; штат и местные органы власти, а также межгосударственные, региональные или межгосударственные образования, выполняющие правительственные функции).Эти здания и сооружения могут включать, помимо прочего, мосты, плотины, заводы, шоссе, бульвары, улицы, метро, ​​туннели, канализационные сети, магистрали, линии электропередач, насосные станции, тяжелые генераторы, железные дороги, аэропорты, терминалы, доки, пирсы, причалы. , пути, маяки, буи, пристани, волноломы, дамбы и каналы, а также строительство, изменение, техническое обслуживание или ремонт таких зданий и работ.

Сантехника означает водопроводные и распределительные трубы; сантехника и сифоны; грунтовые, сточные и вентиляционные трубы; канализационные и ливневые коллекторы, а также строительные стоки, включая соответствующие соединения, устройства и принадлежности в помещениях; и водоочистное оборудование.

Существующее здание означает здание, которое (а) существовало и было полностью построено на дату, когда Заявитель впервые подал заявку, или (б) в отношении которого IESO по своему единоличному и абсолютному усмотрению выдало письменное подтверждение того, что здание будет считаться Существующим зданием для целей определения объекта на крыше.

Определения зданий и элементы данных

Представленная здесь информация предоставляет технические определения, процедуры измерения и структуры кодирования для элементов данных здания. Концептуальная структура на Рисунке 1 иллюстрирует взаимосвязи между этими компонентами строительной площадки.

Определения территорий застройки

1

Определения и процедуры, представленные здесь, предназначены для разъяснения и предоставления руководящих указаний по сбору и компилированию данных о зданиях UConn Health. Эти руководящие принципы основаны на определениях и стандартах, установленных в 1960-х годах для Федерального строительного совета и опубликованных Национальной академией наук.Стандарты Федерального совета по строительству предназначались для использования федеральными агентствами, но они были широко приняты и используются колледжами и университетами.

В определениях и руководящих принципах делается попытка разъяснить стандарты, по которым было интерпретировано пространство, и способы применения этих стандартов. Руководящие принципы используются для установления общего стандарта для данных, которые включаются в инвентаризацию здания, чтобы предоставить базу данных, которая может использоваться как для внутриучрежденческих, так и для межведомственных целей.

1. Площадь брутто

A. Определение: Сумма всех площадей на всех этажах здания, включенных в пределах внешних граней его внешних стен, включая зоны проникновения в пол, даже незначительные, для зон циркуляции и шахт, соединяющих один этаж с другим.

B. Основа для измерения: Общая площадь рассчитывается путем физического измерения или масштабирования измерений с внешней стороны внешних стен без учета карнизов, пилястр, контрфорсов и т. Д., выходящие за грани стен. Исключены участки, высота потолка которых составляет менее шести футов шести дюймов.

Измеряется в квадратных футах брутто (GSF):
Общая площадь = полезная площадь нетто + площадь конструкции

C. Описание: В дополнение ко всем внутренним перекрытым пространствам, описанным выше, общая площадь должна включать следующее: выкопанные подвальные помещения; антресоли, пентхаусы и чердаки; гаражи; закрытые веранды, внутренние или внешние балконы, огороженные или нет, если они используются для производственных функций; и коридоры, вне зависимости от того, обнесены ли они стенами или нет, при условии, что они находятся в пределах внешних лицевых линий здания до уровня капельной линии крыши. Следы лестниц, лифтовых шахт и воздуховодов (примеры инфраструктуры здания) следует учитывать как общую площадь на каждом этаже, через который они проходят.

D. Ограничения: Исключить открытые пространства, такие как автостоянки, игровые поля, корты и световые колодцы, или части верхних этажей, исключенные комнатами или вестибюлями, которые возвышаются над потолком одноэтажного.

E. Исключение: Включите верхний, не крытый этаж парковочных сооружений, где имеется парковка.

2. Назначаемая площадь (назначаемые квадратные футы нетто — NASF)

A. Определение: Сумма всех площадей на всех этажах здания, назначенных или доступных для назначения жильцу или определенному использованию.

B. Основа для измерения: Приписываемая площадь вычисляется путем физического измерения или масштабирования измерений от внутренних поверхностей поверхностей, которые образуют границы обозначенных областей. Исключите участки, высота потолка которых составляет менее шести футов шести дюймов, если не соблюдаются критерии отдельной конструкции.

Измеряется в назначаемых квадратных футах (ASF):
Назначаемая площадь = Сумма площади, обозначенной десятью назначаемыми категориями использования основных помещений

C. Описание: Должны быть включены подразделения помещений десяти основных категорий использования помещений для назначаемого пространства — классы, лаборатории, офисы, учебные помещения, специальное использование, общее использование, поддержка, здравоохранение, жилые и неклассифицированные — которые используются для выполнения миссии учреждения.

Д.Ограничения: Не следует делать вычетов на необходимые строительные колонны и выступы. Области, определяемые как обслуживание зданий, циркуляция; механические и структурные не должны быть включены.

3. Нераспределенная область

A. Определение: Сумма всех площадей на всех этажах здания, которые не доступны для назначения жильцам или для конкретного использования, но необходимы для общего функционирования здания.

B. Основа для измерения: Не назначаемая площадь вычисляется путем физического измерения или масштабирования измерений от внутренних граней поверхностей, которые образуют границы обозначенных областей.Исключите участки, имеющие высоту потолка менее шести футов и шести дюймов, если не соблюдаются критерии отдельной конструкции.

Измеряется по площади:
Не назначаемая площадь = Сумма площади, выделенной тремя категориями использования помещений без назначения

C. Описание: Должны быть включены подразделения помещений трех категорий, не подлежащих переуступке: служебные, служебные и механические, которые используются для поддержки общей эксплуатации здания.

D. Ограничения: Не следует делать вычетов на необходимые строительные колонны и выступы. Области, определенные как назначаемые, не включаются.

4. Зона обслуживания здания

A. Определение: Сумма всех площадей на всех этажах здания, используемых для хозяйственных принадлежностей, раковин, уборных и общественных туалетов. ПРИМЕЧАНИЕ: Зона обслуживания здания не включает назначаемые зоны (например, зоны, классифицированные как 730 — Центральное хранилище и 870 — Центральное снабжение, не являются частью Зоны обслуживания здания).

B. Основа для измерения: Площадь обслуживания здания вычисляется путем физического измерения или масштабирования измерений от внутренних поверхностей поверхностей, которые образуют границы обозначенных областей. Исключите участки, имеющие высоту потолка менее шести футов и шести дюймов, если не соблюдаются критерии отдельной конструкции.

C. Описание: Должны быть предусмотрены туалеты для уборщиков или аналогичные небольшие помещения для уборки, участки для хранения материалов для технического обслуживания, мусорные комнаты, предназначенные исключительно для хранения неопасных отходов, создаваемых жильцами здания в целом, и общественные туалеты.

D. Ограничения: Не следует делать вычетов на необходимые строительные колонны и выступы. Зоны центральных производственных цехов или помещения специального назначения, такие как бельевые туалеты и хозяйственные помещения в общежитиях, не должны включаться. Не включает частные туалеты.

5. Зона обращения

A. Определение: Сумма всех площадей на всех этажах здания, необходимых для физического доступа к некоторым частям пространства, независимо от того, ограничены ли они перегородками или нет.

B. Основа для измерения: Площадь циркуляции вычисляется путем физического измерения или масштабирования измерений от внутренних поверхностей поверхностей, которые образуют границы обозначенных областей. Исключите участки, высота потолка которых составляет менее шести футов шести дюймов, если не соблюдаются критерии отдельной конструкции.

C. Описание: Включены, помимо прочего, общественные коридоры, пожарные вышки, лифтовые холлы, туннели, мосты, а также лифтовые шахты, эскалаторы и лестницы на каждом этаже.Приемные зоны, такие как погрузочные доки, следует рассматривать как циркуляционные помещения. Любая незакрытая часть погрузочной платформы должна быть исключена как из зоны перемещения, так и из общей площади застройки. Погрузочную площадку, которая также используется в качестве центрального хранилища, следует рассматривать как назначаемую область и кодировать как центральное хранилище (730). Также сюда входят коридоры, вне зависимости от того, имеют ли они стены или нет, при условии, что они находятся в пределах внешних фасадных линий зданий до уровня спада крыши.

Д.Ограничения: Не следует делать вычетов на необходимые строительные колонны и второстепенные выступы. При определении зон коридора следует учитывать только места, необходимые для общественного доступа. Проходы с ограниченным доступом для частных обращений, используемые только для обращения в помещениях, аудиториях или других рабочих зонах организационного подразделения, не должны включаться.

6. Механический участок

A. Определение: Сумма всех площадей на всех этажах здания, предназначенных для размещения механического оборудования, инженерных сетей и шахт.

B. Основа для измерения: Механическая площадь вычисляется путем физического измерения или масштабирования измерений от внутренних поверхностей поверхностей, которые образуют границы обозначенных областей. Исключите участки, имеющие высоту потолка менее шести футов и шести дюймов, если не соблюдаются критерии отдельной конструкции.

C. Описание: Должны быть включены механические участки, такие как центральные инженерные сети, котельные, помещения для механического и электрического оборудования, топливные, счетчики и коммуникационные шкафы, а также воздуховоды, шахты для трубопроводов, шахты механического обслуживания на каждом этаже. сервисные желоба и стеки.

D. Ограничения: Не следует делать вычетов на необходимые строительные колонны и выступы. Зоны, обозначенные как частные туалеты, не включены.

7. Полезная площадь нетто

A. Определение: Сумма всех площадей на всех этажах здания, которые либо назначены, либо доступны для назначения жильцам или конкретному использованию, либо необходимы для общей работы здания.

B. Основа для измерения: Чистая полезная площадь вычисляется путем суммирования назначаемой площади и неприписываемой площади.

Измеряется в чистых квадратных футах (NUSF):
Полезная полезная площадь нетто = Назначаемая площадь + Нераспределенная площадь

C. Описание: Должны быть включены подразделения помещений из десяти назначаемых категорий использования основных помещений и трех категорий помещений, не подлежащих назначению.

D. Ограничения: Не следует делать вычетов на необходимые строительные колонны и выступы. Не следует включать области, определенные как структурные.

8.Строительный участок

A. Определение: Сумма всех площадей на всех этажах здания, которые не могут быть заняты или использованы из-за структурных особенностей здания.

B. Основа для измерения: Точные вычисления путем прямого измерения невозможны в соответствии с этими определениями. Он определяется путем вычисления разницы между измеренной общей площадью и измеренной чистой полезной площадью.

Измеряется по площади:
Площадь конструкции = Общая площадь — Полезная площадь нетто

С.Описание: Примеры элементов здания, обычно классифицируемых как структурные области, включают внешние стены, противопожарные стены, постоянные перегородки, неиспользуемые области на чердаках или подвалах или сопоставимые части здания с ограничениями по высоте потолка, а также нераскопанные подвальные помещения.

Концептуальные основы анализа строительного пространства (рис. 1)

Коды текущего использования: определения, описания

000 — Строительные услуги / инфраструктура
Области учреждения, которые не относятся к определенной области контроля и используются для обслуживания здания.Эти зоны представляют собой проходные помещения (например, коридоры, лифты, вестибюли и лестницы).

100 — Классные помещения
Эта категория объединяет классные помещения как общий ресурс, даже если эти помещения подпадают под разные уровни контроля в рамках всей организации. Термин «классная комната» относится к классным комнатам общего назначения, а также к лекционным залам, комнатам для чтения, комнатам для семинаров и другим помещениям, используемым для других запланированных внелабораторных занятий. Под общими удобствами классной комнаты понимаются любые вспомогательные помещения, которые обслуживают «классную» деятельность.Классная комната может содержать различные типы оборудования (например, телекоммуникационное, мультимедийное и т. Д.) До тех пор, пока тип оборудования не связывает комнату с конкретным типом дисциплины или предмета.

200 — Лабораторные помещения
Лаборатория — это объект, отличающийся оборудованием специального назначения или определенной конфигурацией помещения, которое связывает учебную или исследовательскую деятельность с определенной дисциплиной или тесно связанной группой дисциплин. Лабораторные помещения можно разделить на три категории: классные, открытые и исследовательские лаборатории.Для планового обучения используется классная лаборатория. Открытая лаборатория не запланирована, но поддерживает инструкции. Исследовательская лаборатория используется для исследований, экспериментов, наблюдений, исследовательской подготовки или структурированной творческой деятельности, которая поддерживает расширение области знаний. Исследовательская лаборатория подразделяется на влажную и сухую. Отличие заключается в наличии проточной воды в лаборатории для использования в экспериментах. Исследовательская деятельность классифицируется кодами усилий и представлена ​​процентом выполненной конкретной деятельности (например,g., спонсируемые исследования, инструкции и т. д.).

300 — Офисные помещения
Офисные помещения — это помещения, специально предназначенные для выполнения каждой из различных академических, административных и служебных функций. Они состоят из отдельных пространств, мест для нескольких человек или рабочих мест, используемых для выполнения действий за столом и поддержки этих пространств.

400 — Учебные помещения
Учебное пространство делится на пять категорий: учебная комната, учебная служба, библиотека, рабочая комната и учебная комната открытого типа.Учебная комната может содержать оборудование или материалы, которые помогают в учебе или учебном процессе, но не ограничивают комнату определенной академической дисциплиной или областью обучения.

500 — Специальные помещения
Эта категория включает категории использования помещений, которые достаточно специализированы по своей основной деятельности или функциям, чтобы гарантировать уникальный код комнаты. Эта классификация включает зоны безопасности, производство средств массовой информации, демонстрации, помещения для животных, помещения для оборудования и банковские помещения.

600 — Объекты общего пользования
Эти помещения классифицируются в зависимости от их большей доступности для использования широкой публикой, персоналом, студентами и преподавателями, чем помещения в группе Специального использования. К этим областям относятся сборка, залы отдыха, заведения общественного питания, мерчандайзинг, дневной уход и выставки.

700 — Вспомогательные помещения
Вспомогательные помещения, которые предоставляют централизованное пространство для различных вспомогательных систем поддержки и услуг университетского городка, помогают поддерживать все институциональные программы и мероприятия в рабочем состоянии.Эти области недоступны напрямую для широкой публики, сотрудников, студентов или преподавателей, но косвенно обслуживают эти области с постоянной поддержкой. Эти зоны централизованы в том смысле, что они обычно обслуживают все предприятие из контролируемого места. Сюда входят обработка данных, магазины, центральное хранилище, прачечная, почтовое отделение, механические помещения, механические шахты, электрические комнаты / шкафы и телекоммуникационная комната / туалеты.

800 — Медицинские учреждения
Медицинские учреждения, используемые для оказания помощи пациентам, как людям, так и животным.Сюда входят спальни и ванные комнаты для пациентов, операционные, процедурные / смотровые кабинеты, медсестры, диагностическая лаборатория и комнаты для дежурства персонала.

900 — Жилые помещения
Территории, предоставленные в качестве жилья, на длительный или короткий срок, преподавателям, персоналу или посетителям. Эти зоны включают комнаты для сна / учебы.

Строительные услуги / инфраструктура

010 Коридор: Зона, используемая в качестве основной циркуляции внутри здания.

011 Лифт: Площадь на каждом этаже, представляющая вертикальную шахту, используемую для лифта.

012 Лифт Вестибюль: Зона, непосредственно примыкающая к дверям лифтов и ограниченная основными проходами.

014 Вестибюль: Главный вход в здание и зона, которая служит входом только для передвижения.

017 Лестница: Площадь на каждом этаже, представляющая вертикальную шахту, используемую для лестницы.Каждому этажу назначается зона, которая ведет непосредственно от лестничной площадки этого этажа.

[назад в настоящее время использовать коды]

Аудитория

110 Класс: Комната, используемая для занятий, которые не привязаны к определенной дисциплине или предмету по оборудованию или конфигурации комнаты. Включает комнаты, обычно используемые для запланированных занятий, не требующие специального, ограничивающего оборудования или конфигурации. Эти помещения могут называться лекционными, лекционно-демонстрационными, помещениями для семинаров и аудиториями общего назначения.Классная комната может быть оборудована стульями для планшетов, столом и стульями или подобными сиденьями. Эти помещения могут содержать специальное оборудование для телекоммуникаций и мультимедиа. Помещение не может быть оснащено оборудованием, которое делает его непригодным для использования классами всех направлений обучения.

115 Классная служба: Комната, которая обслуживает одну или несколько классных комнат как продолжение занятий в комнате. Они должны обслуживать класс.

120 Учебная комната: Комната или территория, используемая отдельными лицами или группами для изучения в удобное для них время, которое не ограничивается конкретным предметом или дисциплиной из-за наличия оборудования.

[назад в настоящее время использовать коды]

Лабораторные помещения

210 Студенческая лаборатория: Комната, используемая в основном для официально или регулярно запланированных занятий, которые требуют специального оборудования или определенной конфигурации комнаты для участия студентов, экспериментов, наблюдений или практики в академической дисциплине. Классная лаборатория спроектирована или снабжена оборудованием для удовлетворения потребностей конкретной дисциплины для группового обучения на официально или регулярно запланированных занятиях.Это специальное оборудование обычно ограничивает или исключает использование комнаты другими специалистами.

215 Студенческая лаборатория Служба: Помещение, которое обслуживает одну или несколько классных лабораторий как продолжение деятельности в этих комнатах.

250 Исследовательская лаборатория — Мокрая: Помещение, используемое в основном для лабораторных экспериментов, исследований или обучения методам исследования; или профессиональное исследование и наблюдение в рамках конкретной программы. Исследовательская лаборатория предназначена или оборудована для преподавателей, сотрудников и студентов для проведения исследований и контролируемой или структурированной творческой деятельности.Эти действия обычно ограничиваются преподавателями, персоналом и назначенными аспирантами и применимы к любой академической дисциплине. Содержит средства обеспечения проточной водой для экспериментов.

255 Служба исследовательских лабораторий: Помещение, которое обслуживает одну или несколько исследовательских лабораторий как продолжение деятельности в этих помещениях. Включает только те помещения, которые непосредственно обслуживают исследовательскую лабораторию.

260 Помещение с оборудованием: Помещение, которое служит складом / помещением для использования специализированного оборудования.

[назад в настоящее время использовать коды]

Офисные помещения

310 Офис: Комната для персонала или студентов, работающих за одним или несколькими партами, столами или рабочими станциями. Офис обычно назначается одному или нескольким лицам в качестве станции или рабочей зоны. Он может быть оборудован письменными столами, стульями, столами, книжными шкафами, картотечными шкафами, компьютерными рабочими станциями или другим офисным оборудованием. Включены профессорско-преподавательский состав, административный персонал, делопроизводитель, аспирант, ассистент преподавателя и т. Д.

311 Офис факультета: Офис, специально предназначенный для преподавателей.

312 Открытый офис / рабочая станция: Открытая площадка, в которой размещаются рабочие станции или сама рабочая станция, если они индивидуально идентифицированы в пределах открытого пространства. Рабочие места обычно находятся внутри системных мебельных перегородок, высота которых может варьироваться.

315 Офисные услуги: Помещение или пространство, которое непосредственно обслуживает офис или группу офисов как продолжение деятельности в этих помещениях. Включает в себя туалеты, архивные, копировальные, коридоры и туалеты для персонала в офисных помещениях.

350 Конференц-зал: Помещение, обслуживающее офисный комплекс и используемое в основном для собраний персонала и деятельности отдела. Конференц-зал обычно оборудован столами и стульями. Включает учебные комнаты, не входящие в академическую программу.

355 Обслуживание конференц-залов: Помещение или пространство, которое непосредственно обслуживает один или несколько конференц-залов в качестве продолжения деятельности в этих помещениях.

[назад в настоящее время использовать коды]

Учебные заведения

410 Study: Комната или территория, используемая отдельными людьми для изучения в удобное для них время, которое ограничено определенным предметом, человеком или дисциплиной по назначению.

420 Библиотека / Стек: Комната, используемая для размещения коллекций учебных материалов для использования в качестве учебного ресурса.

430 Учебная комната с открытым стеком: Комбинированная учебная комната и стек, как правило, без физических границ между стеком и учебными зонами.

455 Study Service: Помещение, которое непосредственно обслуживает учебные комнаты, стеллажи, учебные комнаты открытого типа или комнаты обработки, как прямое продолжение деятельности в этих комнатах.

[назад в настоящее время использовать коды]

Объекты особого назначения

530 Производство средств массовой информации: Помещение, используемое для производства или распространения мультимедийных материалов или сигналов.

535 Служба производства средств массовой информации: Помещение, которое непосредственно обслуживает помещение для производства или распространения средств массовой информации в качестве расширения деятельности на этом предприятии.

550 Демонстрация: Комната или группа комнат, используемая для отработки в рамках учебной программы принципов определенных дисциплин, таких как обучение, уход за детьми или их развитие, а также домашнее хозяйство или экономика.Ключевым критерием здесь является практическая деятельность в рамках учебной программы, которая точно имитирует реальный мир или профессиональную обстановку.

555 Демонстрационная служба: Помещение, которое непосредственно обслуживает демонстрационный объект как продолжение деятельности в этом учреждении.

570 Помещение для животных: Помещение, в котором содержатся лабораторные животные, используемые в исследовательских или учебных целях. Включает помещения для животных, клетки, стойла и палаты. Этот код предназначен исключительно для ветеринарных клиник.

575 Служба приюта для животных: Помещение, которое непосредственно обслуживает помещение для животных как продолжение деятельности в этом учреждении. Включает помещения для хранения кормов, помещения для смешивания кормов, помещения для мытья клеток, операционные без пациентов, литейные или инструментальные помещения. Этот код предназначен исключительно для ветеринарных клиник.

[назад в настоящее время использовать коды]

Объекты общего пользования

610 Assembly: Помещение, спроектированное и оборудованное для сбора большого количества людей для таких мероприятий, как драматические, музыкальные, религиозные или вступительные мероприятия.Включает в себя театры, зрительные залы, концертные залы и арены, которые используются в основном для общих презентаций (выступающие), представлений (драматических, музыкальных, танцевальных). Гостиные, оркестровые ямы, алтарь, арены, проходы и сцены (если они не используются в основном для обучения) включаются и обычно объединяются в пространство для собраний.

615 Сборочная служба: Помещение или зона, которая непосредственно обслуживает сборочный цех как продолжение деятельности на этом предприятии.

630 Пункт питания: Помещение для приема пищи.Включает столовые, кафетерии, закусочные, рестораны и аналогичные обеденные зоны, включая такие зоны в общежитиях, клубах преподавателей и т. Д. В эту категорию входят помещения, открытые для студентов, преподавателей, сотрудников или широкой публики.

635 Служба общественного питания: Помещение, которое непосредственно обслуживает объект питания как продолжение деятельности в этом учреждении.

640 Дневной уход: Комната, используемая для оказания дневной или ночной помощи, ухода за детьми или престарелыми взрослыми в качестве немедицинских услуг для членов институционального сообщества.

645 Служба дневного ухода: Комната, которая непосредственно обслуживает комнату основной деятельности в учреждении дневного ухода как продолжение деятельности в этой комнате.

650 Зал: Комната, используемая для отдыха и релаксации, которая не ограничена определенной группой людей, единицей или территорией. Комната отдыха обычно оборудована мягкой мебелью, драпировками или ковровым покрытием и может включать торговые автоматы.

655 Услуги в зале ожидания: Помещение, которое непосредственно обслуживает общие помещения для отдыха.

660 Мерчандайзинг: Помещение, используемое для продажи товаров или услуг.

665 Служба мерчандайзинга: Помещение, которое непосредственно обслуживает объект мерчандайзинга как продолжение деятельности на этом объекте.

690 Раздевалка: Помещение для переодевания, в котором также могут быть туалеты и душевые.

[назад в настоящее время использовать коды]

Вспомогательные сооружения

710 Обработка данных / Компьютерный центр: Помещение, используемое как компьютерный центр обработки данных или телекоммуникационный центр с приложениями, которые достаточно широки, чтобы обслуживать общие административные или академические потребности в первичном оборудовании центральной группы пользователей, отдела, колледжа, школа или целое учреждение.Центральная компьютерная или телекоммуникационная комната может быть одной из группы комнат, которые составляют центр для предоставления компьютерных услуг обработки данных или телекоммуникационных услуг различным уровням групп пользователей. Хотя текущая основная деятельность этой категории больше связана с оборудованием, чем с деятельностью человека, для этих областей требуется персонал технической поддержки, и физический доступ для этого персонала может быть ограничен. Эти центральные аппаратные чаще всего появляются на уровне университетского городка и крупных организационных подразделений и, как правило, подлежат контролю за окружающей средой и безопасностью, а также процедурам, ограничивающим пользователей электронными терминалами, телефоном или модемом.

715 Служба обработки данных / компьютерного центра: Помещение, которое напрямую обслуживает центральный компьютер или телекоммуникационный объект в качестве расширения деятельности в этом учреждении.

720 Магазин: Помещение, используемое для производства, ремонта или обслуживания продукции или оборудования. Включает столярные, сантехнические, климатические, электрические и малярные мастерские, а также аналогичные предприятия по техническому обслуживанию оборудования. В эту категорию также входят централизованные мастерские по изготовлению или ремонту исследовательского или учебного оборудования, а также по ремонту и обслуживанию мультимедийного оборудования и устройств.

725 Магазин Сервис: Помещение, которое непосредственно обслуживает магазин, как продолжение деятельности на этом объекте.

730 Центральное хранилище: Помещение или здание, которое используется для хранения оборудования или материалов и обслуживает несколько категорий использования помещений, организационных единиц или зданий. Концепция центрального или общего является ключом к правильному применению этого кода. Подавляющее большинство складских помещений в кампусе — это служебные помещения (например, 115, 215, 355, 615 и т. Д.) которые непосредственно поддерживают комнату или группу комнат основной деятельности; например, помещение для хранения бумаги может обслуживать несколько офисов на территории. Помещения для хранения услуг находятся недалеко от обслуживаемых территорий и используются чаще, чем от случая к случаю. Помещения для обслуживания центрального хранения обычно ограничены вспомогательными помещениями, связанными с транспортировкой материалов в крупные центральные складские помещения и склады и из них, помещениями для хранения ручных тележек и другого движущегося оборудования, стеллажами и другими помещениями, поддерживающими функцию центрального хранения.

735 Служба центрального хранения: Помещение, которое непосредственно обслуживает центральное хранилище как продолжение деятельности на этом объекте. Помещения для обслуживания центрального хранилища обычно ограничиваются вспомогательными помещениями, связанными с транспортировкой материалов в крупные центральные хранилища и склады и из них. Включены складские помещения для ручных тележек и другого движущегося оборудования, стеллажи и другие помещения, поддерживающие функцию центрального хранения.

740 Хранение транспортных средств: Помещение или строение, которое используется для размещения или хранения государственных транспортных средств.Определение «транспортное средство» здесь широко интерпретируется и включает вилочные погрузчики, движущееся оборудование и другие приводные транспортные устройства или оборудование.

745 Служба хранения транспортных средств: Помещение, которое непосредственно обслуживает склад транспортных средств как продолжение деятельности на этом объекте.

750 Центральная служба: Помещение или зона, которая используется для обработки, подготовки, тестирования или доставки центральной комплексной службы поддержки или службы поддержки всего кампуса. Центральное предоставление услуг может быть обеспечено специальным оборудованием, деятельностью человека, наличием специального места или любой комбинацией этих элементов.

755 Центральная служба поддержки: Помещение, которое напрямую обслуживает центральный объект обслуживания как продолжение деятельности в этом учреждении.

760 Опасные материалы: Централизованный объект, используемый для хранения, обработки или удаления опасных или токсичных отходов. Опасные или токсичные материалы включают любые материалы, которые были определены для конкретных или формальных правил или контроля на основе потенциального вреда для жизни растений или животных.

765 Служба по работе с опасными материалами: Объект, обслуживающий централизованное предприятие, используемое для хранения, обработки или удаления опасных или токсичных отходов.

[назад в настоящее время использовать коды]

Медицинские учреждения

810 Спальня пациента: Комната с кроватью, используемая для ухода за пациентом.

815 Обслуживание в спальне пациентов: Комната, которая обслуживает одну или несколько спален пациентов в качестве продолжения деятельности в этих комнатах.

820 Ванна для пациента: Комната с ванной для пациента и туалетом. В эту категорию входят туалеты и ванные комнаты, примыкающие к спальням пациентов или вместе с ними.

830 Медсестринский пост: Комната или зона, используемая медсестрами или другим персоналом по уходу за пациентами, который контролирует или управляет медицинскими услугами. Это основная рабочая зона, используемая медсестрами и другим медицинским персоналом.

835 Служба медпункта: Помещение, которое обслуживает одну или несколько комнат медпункта как продолжение деятельности в этих палатах.

840 Хирургический: Операционные.

845 Хирургическая служба: Помещение, которое обслуживает одну или несколько операционных как продолжение деятельности в этих комнатах.

850 Лечение / осмотр: Помещение для диагностического и терапевтического лечения.

855 Служба лечения / осмотра: Помещение, которое непосредственно обслуживает комнату для лечения / осмотра как продолжение деятельности в этом учреждении.

860 Лаборатория диагностической службы: Помещение, используемое для оказания вспомогательных диагностических услуг всему медицинскому учреждению.

865 Служба поддержки лаборатории диагностической службы: Помещение, которое непосредственно обслуживает диагностическую лабораторию как продолжение деятельности в этом учреждении.

870 Централизованные поставки: Помещение, используемое централизованно для хранения медицинских принадлежностей в медицинском учреждении.

880 Общественное ожидание: Помещение, используемое населением для ожидания приема, лечения или получения информации в медицинском учреждении.

890 Дежурный по вызову персонала: Комната или помещения, используемые медицинским персоналом для отдыха или сна во время дежурства по вызову для выполнения порученных им обязанностей в медицинском учреждении.

895 Дежурная служба персонала: Помещение, которое непосредственно обслуживает комнату дежурного персонала в качестве продолжения деятельности в этом учреждении.

[назад в настоящее время использовать коды]

1 Источник: Технический отчет Федерального строительного совета № 50 (публикация 1235), Классификация территорий застройки, Национальная академия наук, Консультативный совет по строительным исследованиям.

[вверх]

определение структуры здания | Словарь английских определений

корпус


н

1 нечто, построенное с крышей и стенами, например дом или завод

2 действие, бизнес, занятие или искусство строительства домов, лодок и т. Д.

бодибилдинг
n практика выполнения регулярных упражнений, направленных на то, чтобы выделить мышцы тела

строительно-кредитная ассоциация
n название в США для → жилищно-строительный кооператив

строительный блок
n

1 блок из камня или другого материала размером больше кирпича, использованный в строительстве

2 компонент, который сочетается с другими, образуя единое целое
стандартных строительных блоков программного обеспечения

3 другое название блока (смысл 4) (детская игрушка)

линия застройки
n линия границы вдоль улицы, за которой здания не должны выступать

строительная бумага
n любой из различных типов сверхпрочной бумаги, которая обычно состоит из битума, армированного волокном, зажатым между двумя листами крафт-бумаги: используется для гидроизоляции или в качестве изоляции между почвой и дорожным покрытием

строительный кооператив
n кооперативная организация, которая принимает денежные депозиты от вкладчиков и использует их для выдачи ссуд, обеспеченных ипотекой, покупателям домов.С 1986 года они имеют право предлагать банковские услуги

памятник архитектуры
n (в Великобритании) здание, официально признанное как имеющее особый исторический или архитектурный интерес и, следовательно, защищенное от сноса или изменения

синдром больного здания
n группа симптомов, таких как головные боли, раздражение глаз и летаргия, которые могут возникнуть у сотрудников офисов с кондиционированием воздуха

системное здание
n метод строительства, в котором сборные компоненты используются для ускорения строительства зданий
построено системой прил

Определение исторической структуры

Что такое историческое строение?

Историческое строение — это подкатегория исторической собственности, обозначенная в Национальном реестре исторических мест, именуемом Национальным реестром.В обычном разговоре под исторической структурой понимается здание или другое сооружение, такое как мост, шахта, канал, корабль, шоссе или локомотив, которое имеет значение из-за своей связи с важным периодом в прошлом, но официальное обозначение отличает строение от приюта для людей.

Ключевые выводы

  • Историческое строение — это подкатегория исторической собственности, определенная Национальным регистром исторических мест.
  • В настоящее время в Соединенных Штатах насчитывается более 2600 национальных исторических достопримечательностей.
  • Исторические сооружения могут включать мосты, шахты, каналы, корабли и шоссе, но официальное обозначение отличает строение от человеческого убежища.
  • Исторические сооружения могут быть внесены в список исторических памятников Службы национальных парков, но должны соответствовать как минимум одному из четырех ключевых критериев Национального реестра.
  • Цель этих критериев — обеспечить сохранение структур, имеющих культурную и историческую значимость.

Понимание исторической структуры

Исторические сооружения могут иметь уникальные архитектурные особенности или политическое значение.Районы с большим количеством исторических построек могут быть обозначены как исторические районы. Владельцы недвижимости в исторических районах обычно сталкиваются с особыми правилами и ограничениями по содержанию и переделке собственности. Иногда предоставляются гранты или налоговые льготы для восстановления ветхих исторических построек.

Историческое сооружение является официальным обозначением в Национальном реестре исторических мест. В Национальном реестре указываются исторические ценности, включая здания, сооружения, объекты, участки и районы.Исторические объекты, в том числе исторические постройки, могут быть официально зарегистрированы как исторические в Службе национальных парков и внесены в Национальный реестр исторических мест путем подачи петиции в Государственное управление по охране исторических памятников, где находится это строение.

Петиция содержит информацию об исторических и текущих функциях собственности, архитектурной классификации и материалах, а также другие подробности. Чтобы попасть в список, объект недвижимости должен соответствовать как минимум одному из четырех ключевых критериев Национального реестра.

2,600+

Количество национальных исторических достопримечательностей в Соединенных Штатах.

Четыре критерия национального реестра

Национальный реестр исторических мест установил четыре цели, конкретные критерии, которые могут квалифицировать сооружение как историческое. Из документации Национального реестра историческими являются постройки:

  1. «Это связано с событиями, которые внесли значительный вклад в общие закономерности нашей истории; или
  2. Связанные с жизнями людей, значимых в нашем прошлом; или
  3. , которые воплощают отличительные характеристики типа, периода или метода строительства, или представляют работу мастера, или обладают высокими художественными ценностями, или которые представляют собой значительную и отличимую сущность, компоненты которой могут не отличаться индивидуально; или
  4. Из них была получена или может быть получена информация, важная для предыстории или истории.”

Строение должно соответствовать только одному из этих критериев, чтобы быть признанным Национальным регистром историческим сооружением. Цель этих критериев состоит в том, чтобы гарантировать, что структуры, которые имеют какую-то культурную и историческую значимость, сохранены, но это обозначение не должно чрезмерно использоваться для здания, которое просто определенного возраста, но не имеет другого значения.

Анализ сейсмических условий для зданий: прошлое, настоящее и будущее

Введение

Исторически из трех характеристик сейсмического анализа сначала применялась динамика, а затем — неупругость.Оставшаяся особенность — это вероятность, которая еще не нашла свое применение на практике, за исключением некоторых очень важных структур, хотя теоретические основы и вычислительные процедуры уже разработаны. Эволюция концепций и теории надежности в проектировании конструкций описана в fib (2012).

Сейсмический отклик конструкций характеризуется большими неопределенностями, особенно в отношении движения грунта, но также и при моделировании конструкций, так что, в принципе, вероятностный подход будет подходящим для оценки сейсмических характеристик.Однако средний инженер не знаком с вероятностными методами и очень не решается их использовать. Кроме того, большая часть исследовательского сообщества скептически относится к явным вероятностным подходам, отличным от тех, которые используются при анализе сейсмической опасности.

Результаты быстрого опроса, проведенного среди некоторых коллег из разных стран, показывают, что почти все они сомневаются в том, что явный вероятностный подход будет принят в будущих строительных нормах и правилах в их странах, по крайней мере, в ближайшем будущем, за исключением США, где это уже произошло в некоторой степени в ASCE 7, но очень редко использовалось на практике.Более реалистичной возможностью является принятие явного количественного учета риска в кодах для критической инфраструктуры.

Тем не менее, в долгосрочной перспективе будет сложно полностью избежать количественного определения риска. Кроме того, из-за общественного давления на минимизацию потерь в дополнение к безопасности жизни в большинстве развитых стран с высокой сейсмичностью, профессия рано или поздно будет вынуждена принять какой-либо проект и оценку на основе рисков, по крайней мере, для лучшей калибровки различных коэффициенты безопасности и коэффициенты уменьшения силы, используемые в кодах.Информация о сейсмическом риске также облегчит обсуждение вариантов проектирования между проектировщиками, владельцами зданий и другими заинтересованными сторонами. Однако до обязательного использования явных вероятностных подходов в сейсмических строительных нормах, если это когда-либо произойдет, еще очень далеко. «Однако этот временной лаг следует рассматривать как возможность ознакомиться с подходами до их фактического применения». ( fib 2012, предисловие). Предпосылкой для возможной реализации количественной оценки риска в кодексах являются достаточно надежные исходные данные и сильно упрощенные процедуры, которые представлены в формате, который знаком инженерам и требует лишь небольшого количества дополнительных усилий и компетентности.Включение в сейсмические коды необязательного материала, основанного на надежности, может помочь в связи с его образовательной ролью. Самый первый шаг был сделан совсем недавно в Европе с проектом информационного приложения к EC8, как описано в следующем разделе.

Текущее состояние вероятностного анализа сейсмических кодов

Вероятностный анализ сейсмической опасности (PSHA) уже хорошо изучен. Это, как правило, делают специалисты, а не рядовые дизайнеры. С начала 1970-х годов он использовался для подготовки карт сейсмической опасности и для определения параметров сейсмического проектирования важных сооружений.В большинстве норм, включая EC8, расчетное колебание грунта соответствует периоду повторяемости 475 лет, что соответствует 10% вероятности превышения через 50 лет. В некоторых кодах используется период повторяемости 2500 лет (вероятность превышения 2% за 50 лет). Анализ конструкций обычно выполняется с помощью детерминированного анализа с использованием параметров движения грунта, соответствующих заданному периоду повторяемости колебаний грунта. В этом анализе неопределенности неявно учитываются с помощью различных коэффициентов безопасности.Явный вероятностный подход, который позволяет явно количественно оценить вероятность превышения различных предельных состояний, еще не реализован при построении сейсмических норм (за исключением стандарта ASCE-7, как поясняется далее в этом разделе). При использовании современных сейсмических кодов «в конце процесса проектирования нет возможности оценить фактически достигнутую надежность. Можно только смело утверждать, что принятие всех предписанных правил проектирования и детализации должно привести к тому, что частота отказов будет существенно ниже, чем частота превышения проектного действия »( fib 2012, p.3).

«Максимально учитываемые риски землетрясения» (MCE R ) карты движения грунта — довольно новая разработка в Соединенных Штатах. При использовании предыдущих однородных карт опасностей, соответствующих 2% вероятности превышения подвижности грунта через 50 лет, здания были спроектированы таким образом, чтобы противостоять равномерной опасности сотрясения земли уровней, тогда как здания, спроектированные с использованием карт MCE R , предназначены для чтобы обеспечить одинаковый уровень сейсмических характеристик, что означает, что они имеют одинаковый уровень риска .По данным Kircher et al. (2012): «Ориентированные на риски движения грунта MCE R определяются двумя основными целями обрушения. Первая цель отвечает на вопрос — каков допустимый риск обрушения, то есть какова допустимая вероятность обрушения конструкции через 50 лет? Эта вероятность была выбрана равной 1% (через 50 лет) … Вторая цель обрушения отвечает на вопрос — какова приемлемая вероятность обрушения конструкции с учетом колебаний грунта MCER в интересующем месте? Эта условная вероятность была выбрана равной 10% (с учетом движения грунта MCE R ).…. Целевой показатель риска обрушения в 1% на 50 лет является результатом интеграции функции риска (которая различна для каждого объекта) и производной от «гипотетической» уязвимости обрушения, определяемой условной вероятностью 10% (и соответствующей величиной обрушения. «Новые карты были приняты в редакции стандарта ASCE 7 2010 г. и остались в этом стандарте также в последней редакции (ASCE 7-16). Однако многие исследователи и практикующие инженеры в Соединенных Штатах недовольны новой концепцией.На это есть несколько причин. По словам Гамбургера, который является одним из ключевых лиц в разработке сейсмических кодов в Соединенных Штатах, клиенты думают, что они понимают вероятностное движение грунта (например, 500-летнее или 2500-летнее событие), но не понимают, как проектировать сейсмические данные. движение грунта, которое создает риск обрушения 1% через 50 лет. Большинство инженеров этого не понимают, и им трудно это объяснить. Более того, 10% -ная вероятность обрушения, обусловленная MCE R , которая является основой для проектирования, кажется слишком пессимистичной, учитывая очень небольшое количество обрушений, которые исторически имели место, в основном в совокупности зданий, не соответствующих требованиям настоящий код (RO Hamburger 2017, личное сообщение, 2.Ноябрь 2017 г.). Автор и его коллеги также сомневаются в концепции сейсмических карт, ориентированных на риски. В то время как сейсмическая опасность зависит только от колебаний грунта, риск зависит как от колебаний грунта, так и от поведения конструкций. Обычные карты опасностей основаны исключительно на учете движения грунта, тогда как карты нацеленных на риски неизбежно также включают структурные соображения, что делает процесс более сложным и менее прозрачным. Весь процесс сейсмического проектирования или оценки упрощается, если проблемы движения грунта могут быть отделены от проблем конструкции.

Проектирование землетрясений, основанное на характеристиках, направлено на улучшение принятия решений в отношении сейсмических рисков с помощью новых методов проектирования и оценки, которые имеют вероятностную основу, а также пытаются должным образом учесть присущую неопределенность. Цели сейсмической инженерии, основанной на характеристиках, могут быть достигнуты с помощью методов, которые позволяют явно количественно оценить риск обрушения и различных состояний повреждения. Такие процедуры уже разработаны. Наибольшее влияние оказали работы Корнелла и его коллег из Стэнфордского университета.В 1996 году Корнелл (1996a) опубликовал «удобную явную вероятностную основу для новых руководств и правил сейсмического проектирования и оценки». Предлагаемая процедура избегала использования «часто очень эзотерических концепций теории случайных колебаний… или моделирования (практически) чрезмерно большого количества выборок событий». Вместо этого «предлагаемая процедура использует только традиционные и доступные инструменты». В том же году Корнелл (1996b) также представил свой «личный взгляд на потребности и возможный будущий путь сейсмоустойчивого проектирования для конкретного проекта и повторную оценку, основанную на явном анализе надежности», который «не может быть выполнен без эффективных оценок вероятностей. структурного поведения, вызывающего потери и травмы ».Процедуру, предложенную Корнеллом (1996a), он классифицировал как «будущую, но выполнимую в настоящее время практику». На самом деле процедура стала очень популярной среди исследователей. Хорошо известный подход SAC-FEMA (Cornell et al. 2002) основан на этой работе. Однако процедура, требующая большого количества анализов NRHA, сталкивается с трудностями при поиске пути в коды.

В 2012 году Совет по прикладным технологиям (ATC) разработал методологию оценки сейсмических характеристик зданий (FEMA P-58 2012).Технической основой методологии была основа для проектирования землетрясений, основанная на характеристиках, разработанная исследователями Тихоокеанского центра инженерных исследований землетрясений (PEER) в период с 1997 по 2010 год. Как признается в посвящении отчета FEMA P-58, A. Cornell and H Krawinkler были ведущими силами в разработке этого фреймворка. Методология предназначена для использования в процессе сейсмического проектирования, основанного на характеристиках. Это применимо к оценке новых или существующих зданий.Процедуры являются вероятностными, неопределенности рассматриваются в явном виде, а производительность выражается в виде вероятных последствий с точки зрения человеческих потерь (смерть и серьезные травмы), прямых экономических потерь (затраты на ремонт или замену здания) и косвенных потерь (время ремонта и небезопасность). плакаты) в результате повреждения здания из-за землетрясения. Реализация методологии описана в дополнительных томах. Также был предоставлен электронный инструмент для расчета оценки эффективности (PACT).Тем не менее, комплексная методология еще не включена в кодексы.

Строгий явный вероятностный подход к структурному анализу, использующий результаты последних исследований, — это, например, процедура, представленная в Приложении F к документу FEMA P-695 (2009). Эта методология требует: (а) структурной модели, которая может имитировать обрушение, (б) использования множества (возможно, сотен) нелинейных анализов истории отклика и (в) явной обработки многих типов неопределенностей.«Этот процесс слишком сложный и длительный для рутинного использования в дизайне». (Haselton et al.2017). Тем не менее, явный подход разрешен Разделом 1.3.1.3 (Процедуры, основанные на характеристиках) ASCE 7-10 и ASCE 7-16. Таблицы с целевыми (приемлемыми, допустимыми) значениями надежности при сбоях ранее были представлены в комментариях к ASCE 7-10, но теперь они перенесены в основную часть стандарта в ASCE 7-16. При использовании проектирования, основанного на характеристиках, проектировщики должны продемонстрировать посредством тестирования и анализа, что проект способен обеспечить эту надежность.Анализ и проектирование «подлежат утверждению органом, имеющим юрисдикцию для отдельных проектов». Однако стандарт позволяет неявно продемонстрировать, что целевая надежность может быть достигнута, поэтому на практике явная демонстрация посредством расчета вероятности отказа почти наверняка никогда не будет проведена (RO Hamburger 2017, личное сообщение, 2 ноября 2017 г.). Более того, Гамбургер заявляет: «Я бы не стал рассчитывать на быстрое внедрение этих [явных вероятностных] подходов в профессию.Большинство инженеров не знакомы с вероятностью и статистикой, не говоря уже о теории надежности конструкций. Большинство из них качественно понимают основы расчета коэффициента сопротивления нагрузки, но более чем счастливы предположить, что факторы нагрузки и сопротивления делают то, что необходимо для обеспечения безопасности конструкции ».

В Европе очень подробным документом, посвященным явному вероятностному анализу, является Итальянское руководство по вероятностной оценке сейсмической безопасности существующих зданий (CNR 2014), разработанное П.Э. Пинто и П. Франчин. Руководство предназначено для того, чтобы «помочь в будущих пересмотрах действующих стандартов». Представлены три метода проверки, имеющих разный уровень сложности.

Чтобы способствовать постепенному внедрению вероятностных соображений в практику и кодексов, необходимы очень упрощенные практические подходы к определению сейсмического риска, по крайней мере, в качестве первого шага. Совсем недавно Dolšek et al. Разработали информационное приложение к EC8, часть 1, озаглавленное «Упрощенный формат проверки на основе надежности» (CEN 2017).(2017b). Он обеспечивает основу для упрощенной проверки характеристик конструкции с вероятностной точки зрения. Он предоставляет информацию о (а) упрощенном формате проверки, основанной на надежности; (b) процедура оценки взаимосвязи между факторами производительности и степенью надежности; и (c) процедура для оценки факторов поведения (то есть уменьшения силы) в отношении целевой надежности для предельного состояния NC.

Очень простой метод, называемый методом оценки риска (PRA), который соответствует Приложению и требует лишь очень незначительных усилий в дополнение к стандартному анализу, основанному на пустяках, кратко описан в следующем разделе.Подробнее см. Kosič et al. (2017), Dolšek и Fajfar (2007) и Fajfar and Dolšek (2012). Комбинируя решение закрытой формы Корнелла (Cornell 1996a) и метод N2 на основе вытеснения (Fajfar 2000), который используется для определения пропускной способности конструкции, можно легко оценить годовую вероятность «отказа» конструкции. при условии, что доступны предварительно определенные значения по умолчанию для дисперсий. По сравнению с оригинальным подходом Корнелла, в методе PRA большое количество нелинейных анализов истории отклика заменяется несколькими пустыми анализами (в большинстве случаев только одним).Конечно, как и другие упрощенные методы, метод PRA имеет ограничения, которые в основном те же, что и для решения закрытой формы Корнелла и для основного метода N2.

Краткое изложение метода оценки риска (PRA) на основе проброса

Вероятность «отказа» строительных конструкций, т. Е. Годовая вероятность превышения предельного состояния, близкого к обрушению (NC), которое, как предполагается, связано с полной экономической ситуацией. разрушение конструкции можно оценить (Cornell 1996a; Fajfar and Dolšek 2012; Kosič et al.{- k}, $$

(1)

где S АНК — это медианное спектральное ускорение в предельном состоянии NC в основном периоде конструкции (то есть мощность при отказе), а β NC — мера дисперсии, выраженная как стандартное отклонение натурального логарифма S АНК из-за изменчивости от записи к записи и неопределенности моделирования.{- к}. $$

(2)

Кривая сейсмической опасности показывает годовую скорость или вероятность превышения определенного уровня колебаний грунта в интересующем месте. Обратной величиной годовой вероятности превышения является период повторяемости T R = 1/ H .

В принципе, дисперсия β NC и функция опасности должны соответствовать норме интенсивности S a , так как они от него зависят.

Емкость при отказе S АНК оценивается с использованием метода N2 на основе легкого перемещения (Fajfar 2000), тогда как предварительно определенные значения дисперсии используются для β NC . Обратите внимание, что, в принципе, уравнение. (1) может применяться для любого предельного состояния при условии, что среднее значение и дисперсия выбранной меры интенсивности связаны с выбранным предельным состоянием.Общепринятое определение предельного состояния ЧПУ, называемое в этой статье также как «отказ», до сих пор не доступно. Одна из возможностей — связать глобальное предельное состояние NC с предельным состоянием NC наиболее критического вертикального элемента. Другой вариант — предположить, что предельное состояние NC соответствует 80% прочности на смягчающей ветви кривой вытеснения. Предельное состояние NC было выбрано вместо предельного состояния C (коллапс), поскольку гораздо легче оценить возможности для предельного состояния NC, чем для предельного состояния C.Однако следует отметить, что допустимые вероятности превышения для NC выше, чем для предельного состояния C.

Определение спектрального ускорения в предельном состоянии NC S АНК можно визуализировать на рис. 6, где предполагается правило равного смещения. В формате «ускорение-перемещение» (AD) S АНК определяется точкой пересечения вертикальной линии, представляющей смещение в предельном состоянии NC, т.е.е. способность смещения эквивалентной системы с одной степенью свободы, представляющей конструкцию, и диагональной линией, представляющей период конструкции. Точка пересечения — это точка на спектре ускорений, которая соответствует движению грунта на уровне NC.

Рис. 6

Иллюстрация параметров, важных для определения грузоподъемности и коэффициентов уменьшения силы. На графике предполагалось справедливость правила равного смещения. Представленные параметры применимы к общему случаю, за исключением равенств в скобках, которые применяются только в том случае, если действует правило равного смещения

Согласно формуле.(1) вероятность отказа равна кривой риска, оцененной при средней мощности S АНК , умноженное на экспоненциальный коэффициент увеличения, который зависит от произведения изменчивости S АНК (выражается β NC ) и наклон (в логарифмическом выражении) k кривой опасности.Для часто используемых значений ( β NC = 0,5 и k = 3,0) поправочный коэффициент составляет 3,1. В таком случае вероятность отказа примерно в три раза больше, чем вероятность превышения колебаний грунта, соответствующего средней мощности при отказе, с точки зрения спектрального ускорения S АНК . Если не было изменчивости ( β NC = 0), обе вероятности будут равны.

Были проведены обширные исследования для определения типичных дисперсий β NC мощности при разрушении для железобетонных (ЖБ) строительных конструкций с использованием S a ( T ) в качестве меры интенсивности (Косич и др., 2014, 2016). Результаты этих исследований показали, что значения зависят от конструктивной системы и от периода конструкции T .Однако при упрощенном подходе может быть разумным принять \ (\ beta_ {NC} = 0,5 \) в качестве подходящей оценки для строительных конструкций из ЖБИ, за исключением очень жестких конструкций, где \ (\ beta_ {NC } \) меньше. Это значение учитывает как случайную (связанную с движением грунта), так и эпистемическую (связанную со структурным моделированием) неопределенность.

Для оценки параметров доступны несколько вариантов k и k 0 .Лучшие к и к 0 оценки могут быть получены путем аппроксимации кривой фактического риска линейной функцией в логарифмической области. При отсутствии соответствующей кривой опасности k можно оценить по картам сейсмической опасности для двух периодов повторяемости. Если карты опасностей для двух разных периодов повторяемости недоступны, единственный (очень приблизительный) вариант — принять значение k в зависимости от географического положения сооружения.Соответствующие значения k обычно находятся в диапазоне от 1 до 3 (в исключительных случаях до 4). Если значение k , специфичное для региона, неизвестно, значение k = 3,0 часто использовалось в качестве опции в регионах с высокой сейсмичностью. В регионах с низкой сейсмичностью значения k обычно меньше. Обратите внимание, что k также зависит от меры интенсивности, используемой в уравнении. (1). В случае спектрального ускорения S a , это зависит от периода конструкции.Эту зависимость следует учитывать при поиске более точного анализа (Dolšek et al. 2017a).

Для определения параметра k 0 хотя бы одно значение из S a , соответствующий конкретному периоду повторяемости, необходимо знать для рассматриваемого местоположения, например S AD , что соответствует периоду возврата расчетного колебания грунта T D и представляет собой спектральное ускорение в спектре упругой конструкции.{- к}. $$

(4)

Применение метода PRA

Результаты обширных исследований продемонстрировали, что метод PRA имеет потенциал для прогнозирования сейсмического риска строительных конструкций низкой и средней этажности с разумной точностью, поэтому он может стать практическим инструментом для инженеров. Типичные значения вероятностей превышения предельного состояния NC в течение срока службы 50 лет для зданий, спроектированных в соответствии с современными нормами, составляют около 1%.В случае старых зданий, не рассчитанных на сейсмостойкость, вероятности обычно как минимум на порядок выше (см., Например, Kosič et al.2014, 2016). Однако следует отметить, что абсолютные значения предполагаемой вероятности отказа очень чувствительны к входным данным и упрощающим предположениям, особенно связанным с сейсмической опасностью. Сравнения между разными структурами более надежны. Сравнительный вероятностный анализ может предоставить ценные дополнительные данные, необходимые для принятия решений.Благодаря своей простоте, метод PRA может также служить инструментом для введения явных вероятностных соображений в практику проектирования конструкций.

Основное уравнение вероятности отказа также может использоваться при проектировании, ориентированном на риски. В последние годы этот вопрос интенсивно изучается М. Долшеком и его аспирантами. Уже в 2014 году Жижмонд и Долшек (2014) подготовили рукопись, предлагающую «фактор ориентированного на риск поведения». В этой рукописи концепция факторов уменьшения силы, основанная на приемлемом риске, была разработана и сформулирована в форме, очень похожей на формулу.(12). Идея и формулировка, первоначально представленные в этой рукописи, очень помогают понять эмпирические значения факторов уменьшения силы и позволяют провести научно обоснованную количественную оценку этих факторов. К сожалению, эта рукопись не была принята к публикации в международном журнале, в который она была отправлена. Очень существенная часть текста, который следует в этом разделе, основана на работах, идеях и формулировках М. {{\ frac {1} {k}}} \ exp \ left [{{\ kern 1pt} 0.{2}} \ right] = \ gamma_ {im}, $$

(5)

, где индекс im означает измерение интенсивности (т.е. спектральное ускорение в основной период структуры).

Фактор γ im , первоначально предложенный Жижмондом и Долшеком (2014, 2017), более подробно описанный в Dolšek et al. (2017a), а также используется в проекте Приложения к пересмотренной версии EC8 (Dolšek et al.2017b; CEN 2017), является результатом двух факторов.

Первый фактор (( T NC / т D ) 1/ k ) учитывает тот факт, что целевая вероятность отказа (предельное состояние NC) меньше, чем вероятность расчетного колебания грунта или, выраженная в терминах периодов повторяемости, целевой период повторяемости отказов больше, чем период возврата расчетных колебаний грунта.Например, в EC8 расчетное движение грунта для обычных конструкций соответствует периоду повторяемости 475 лет и связано с предельным состоянием значительного повреждения (SD). Хотя предельное состояние SD четко не определено, оно определенно соответствует гораздо меньшему повреждению, чем предельное состояние NC. Это достигается при гораздо меньшей деформации. Значение этого коэффициента равно 1,0, если T NC = т D .

Второй фактор учитывает неопределенности как в движении грунта (запись для записи дисперсии), так и в моделировании. В правилах следует использовать коэффициенты безопасности, которые учитывают возможные менее благоприятные условия. Коэффициенты безопасности обычно основываются на вероятностных соображениях и опыте. В стандартном детерминированном анализе используются фиксированные значения, предписанные кодами. Если используется вероятностный анализ, неопределенность может быть явно включена в расчеты.Значение этого члена равно 1.0, если β NC = 0, т.е. если нет неопределенности. Обратите внимание, что второй коэффициент аналогичен коэффициенту увеличения в формуле. В (1) разница только в показателе степени k (1 против 2).

Фактор γ im зависит от целевого и проектного периода повторяемости, от наклона кривой риска k и от дисперсии β NC .Для некоторых часто используемых входных данных ( k = 3, β NC = 0,5, Т NC = 5000 лет, T D = 475 лет), γ im = 2,19 × 1,46 = 3,20.

По аналогии с формулой. (5) отношение перемещений d NC / д D , можно записать как:

$$ \ frac {{d_ {NC}}} {{d_ {D}}} = \ gamma_ {edp}, $$

(6)

, где индекс edp означает параметр инженерного спроса (Dolšek et al.2017а).

Если применяется правило равного смещения, отношение ускорений равно отношению смещений (рис. 6), так что оба значения \ (\ gamma \) равны:

$$ \ gamma_ {edp} = \ gamma_ {im}. $$

(7)

Если правило равного смещения не применяется, например, в случае зданий с основным периодом в диапазоне коротких периодов может быть получена более общая связь между двумя факторами \ (\ gamma \) при условии, что связь между спектральным ускорением и смещением, т.е.е. между im и edp , определяется в закрытой форме. Используя простую взаимосвязь R μ T (Fajfar 2000), реализованную в EC8, Dolšek et al. (2017a) вывели соотношение для конструкций с короткими периодами, то есть для конструкций с основным периодом T меньше, чем характерный период колебаний грунта T С :

$$ \ gamma_ {edp} = \ frac {{\ left ({\ gamma_ {im} \ frac {{S_ {aD}}} {{S_ {ay}}} — 1} \ right) \ frac {{T_ {C}}} {T} + 1}} {{\ left ({\ frac {{S_ {aD}}} {{S_ {ay}}} — 1} \ right) \ frac {{ T_ {C}}} {T} + 1}}, $$

(8)

где S ау представляет собой ускорение в пределе текучести конструкции (рис.6).

Dolšek et al. (2017a) назвали оба фактора γ «факторами безопасности, ориентированными на риск», поскольку они зависят, среди прочего, от выбранного приемлемого риска коллапса. γ edp может использоваться, например, в расчете на смещение для определения смещения, тогда как γ im может применяться при определении коэффициентов уменьшения силы, используемых в расчетах на основе силы, как поясняется в следующем тексте.В обоих случаях коэффициенты γ следует применять к значениям «наилучшей оценки», то есть значениям, определенным без каких-либо частных коэффициентов безопасности.

В случае нелинейного анализа в EC8 расчетное движение грунта соответствует периоду повторяемости 475 лет, тогда как целевой период повторяемости для отказа (предельное состояние NC) намного больше. Потребность в деформации, определенная для периода повторяемости 475 лет, нельзя напрямую сравнивать со средней деформационной способностью, соответствующей предельному состоянию NC.Чтобы обеспечить прямое сравнение потребности и мощности с должным учетом безопасности, среднюю пропускную способность NC с точки зрения перемещений необходимо уменьшить путем деления емкости перемещения NC на целевой коэффициент безопасности γ edp , который учитывает как разницу в периодах повторяемости, так и дисперсию. Ранее в этом разделе было показано, что для некоторых часто используемых данных γ im равно примерно 3.Для структур с основным периодом в диапазоне средних или длинных периодов, для которых применяется правило равного смещения, γ edp равно γ im . Таким образом, в таком случае емкость смещения, которую нужно сравнить с потребностью в перемещении, то есть расчетная емкость смещения, должна быть примерно в три раза меньше, чем емкость смещения NC.Подробнее см. (Dolšek et al., 2017a).

Используя идею и формулировку Жижмонда и Долшека (2014, 2017), целевой коэффициент безопасности с учетом риска γ im может использоваться для определения коэффициента уменьшения силы с учетом риска R , как показано в нижеследующем тексте.

Коэффициент уменьшения силы R может быть представлен как произведение двух факторов:

$$ R = R _ {\ mu} \ cdot R_ {s}, $$

(9)

где R с — это так называемый коэффициент сверхпрочности, а R мкм — это компонент коэффициента уменьшения, который учитывает способность к деформации и способность к неупругой диссипации энергии. R мкм также называется зависимой от пластичности частью коэффициента R . Фактор сверхпрочности, который является неотъемлемым свойством правильно спроектированных, детализированных, построенных и обслуживаемых структур с высокой степенью избыточности, определяется как соотношение между фактической прочностью конструкции и прочностью, используемой при разработке кода. R мкм обычно выражается через коэффициент пластичности, т.е.е. соотношение между деформационной способностью (обычно перемещениями) и деформацией при текучести. В общем, это зависит от периода конструкции Т . Если применяется правило равного смещения, пластичность зависит от R мкм Коэффициент равен коэффициенту пластичности:

$$ R _ {\ mu} = \ mu. $$

(10)

В других случаях, например, в случае жестких конструкций с короткими периодами используются другие соотношения, например.грамм. простое соотношение (Fajfar 2000), реализованное в EC8:

$$ R _ {\ mu} = (\ mu — 1) \ frac {T} {{T_ {C}}} + 1, \ quad T

(11)

где T С — характерный период колебания грунта.

При определении значения коэффициента уменьшения силы, которое будет использоваться в коде, чрезвычайно важно принять во внимание соответствующее значение смещения и пластичности, которые управляют зависимой от пластичности частью коэффициента уменьшения R мкм .Следует учитывать разницу между периодом повторяемости расчетных колебаний грунта и целевым периодом повторяемости отказов, а также неопределенности. Этого можно достичь, используя расчетную пропускную способность смещения, как определено в предыдущем примере применения, то есть медианную способность смещения при отказе (предельное состояние NC), деленную на коэффициент γ edp . В качестве альтернативы, если для определения коэффициента используется средняя пропускная способность NC смещения R мкм (обозначается как R мкНЗ ), коэффициент уменьшения силы в соответствии с формулой.(9) следует уменьшить в γ раз im (Жижмонд и Долшек 2014, 2017; Dolšek et al. 2017b; CEN 2017):

$$ R = \ frac {{R _ {\ mu NC} \ cdot R_ {s}}} {{\ gamma_ {im} }} $$

(12)

Различные параметры, которые связаны с коэффициентом уменьшения силы, показаны на рис. 6. Параметры представлены на рис. 1–2, представленном в FEMA P-695 (FEMA 2009).Параметры (за исключением ускорений и смещений по обеим осям, которые имеют размеры) представляют собой безразмерные отношения ускорений или смещений. Они изображаются как различия между двумя взаимосвязанными параметрами, а не как отношения параметров. Для облегчения представления на графике предполагалось справедливость правила равного смещения. Тем не менее, представленные параметры применимы к общему случаю, за исключением равенств в скобках, которые применяются только в том случае, если действует правило равного смещения. С с — сейсмический коэффициент, то есть приведенное ускорение, используемое для определения расчетного сейсмического воздействия.

Уравнение (9) часто используется для определения коэффициентов уменьшения силы по результатам экспериментальных и численных исследований. В последнее время многие исследования были направлены на определение подходящих значений коэффициентов уменьшения, например FEMA P-695 (2009 г.). Это исследование, в котором учтены вероятностные соображения, является примером правильной процедуры.С другой стороны, были некоторые исследования, направленные на определение факторов уменьшения силы для конкретных структурных систем, в которых уравнение. (9) использовалось неправильно, т.е. слишком большие значения пластичности зависимых R мкм Был применен коэффициент .

Принцип уменьшения сил и вывода соответствующих уравнений, показанный в предыдущем тексте, основан на системе с одной степенью свободы (SDOF). Тем не менее, подход коэффициента уменьшения силы широко используется в кодах также для многоэтажных зданий, смоделированных как системы с несколькими степенями свободы (MDOF), которые могут быть приблизительно представлены эквивалентной системой SDOF.

Допустимая вероятность отказа

Общие

При определении допустимой (также называемой приемлемой или целевой) вероятности отказа, возможных последствий с точки зрения риска для жизни и травм, потенциальных экономических потерь и вероятных социальных и экологических последствий необходимо принять во внимание. При выборе целевого уровня надежности следует также учитывать объем затрат и усилий, необходимых для снижения риска отказа. Приемлемый риск, конечно, является отражением личных и общественных оценочных суждений, а также опыта стихийных бедствий и отличается от одной культурной среды к другой.Поэтому неудивительно, что общепринятые количественные значения целевой структурной надежности, которые можно было бы использовать при сейсмическом проектировании, не существуют. Тем не менее, некоторые данные представлены в действующих сейсмических нормах, как обсуждается в следующем тексте.

Стандартными показателями надежности конструкции являются индекс надежности β и вероятность отказа P f , оба из которых выражены либо на годовом уровне, либо за отчетный период ожидаемого срока службы конструкции (50 лет в случае обычных зданий).Связь между вероятностью отказа и индексом надежности определяется следующим образом:

$$ P_ {f} = \ Phi (- \, \ beta) $$

(13)

где Φ (·) — стандартная нормальная кумулятивная функция распределения вероятностей. Числовые значения β P f Отношения приведены в таблице 2.

Таблица 2 Отношения между P f и β (CEN 2002)

Индекс надежности β не следует путать с мерой дисперсии β , которая используется в Разделах.4.3 и 4.4.

В EN 1990 (также называемом Еврокодом 0, CEN 2002) целевая надежность зависит от класса последствий, то есть от последствий потенциального разрушения зданий. Для обычных зданий целевой индекс надежности для «предельного состояния», относящийся к 1-летнему отчетному периоду, равен β = 4,7 (то же значение, что и в стандарте ISO 13822). Соответствующая вероятность отказа составляет около P f ≈ 10 −6 .В разд. 2.2 EN 1990 указано, что при выборе уровней надежности следует принимать во внимание, помимо последствий отказа, также «расходы и процедуры, необходимые для снижения риска отказа». Однако предоставленные целевые показатели надежности не зависят от вопросов стоимости. В проекте пересмотренного EN 1990, который находится на стадии разработки, целевая годовая вероятность отказа P f ≈ 10 −6 не изменилось.Однако прямо указано, что сейсмические предельные состояния исключены.

В коде модели fib (2010) раздел 3.3.3 относится к надежности. Как и в EN 1990, указывается, что целевой уровень надежности должен учитывать возможные последствия, а также объем затрат и усилий, необходимых для снижения риска отказа. Также указывается, что должное внимание следует уделять разграничению уровня надежности новых и существующих конструкций, поскольку затраты на повышение безопасности существующих конструкций обычно высоки по сравнению с затратами на новые конструкции.Такая дифференциация уровня надежности может быть проведена на основе «хорошо обоснованного анализа». Если такой анализ не проводится, можно использовать рекомендуемые целевые показатели надежности. Целевые показатели надежности для обычных зданий такие же, как и в EN 1990. В случае рекомендуемых значений не делается никаких различий в отношении затрат на меры безопасности.

Код вероятностной модели (JCSS 2000) обеспечивает целевые показатели надежности, которые зависят не только от последствий отказа, но и от относительной стоимости мер безопасности.В коде (стр. 18) указано: «Большая неопределенность в нагрузке или сопротивлении (коэффициенты вариации более 40%), как, например, в случае многих аварийных и сейсмических ситуаций, должен быть более низкий класс надежности. использовал. Дело в том, что для этих больших неопределенностей дополнительные затраты на достижение высокой надежности непомерно высоки ». Для обычных зданий и нормальной относительной стоимости мер безопасности индекс надежности за 1 год β = 4,2 ( P f ≈ 10 −5 ), тогда как в случае больших затрат (характерных для сейсмической защиты) β = 3.3 (-п. f ≈ 5 × 10 −4 ). В коде модели также указано, что последствия отказа также зависят от типа отказа, который может быть пластичным или хрупким. «Структурный элемент, который может внезапно обрушиться без предупреждения, должен быть рассчитан на более высокий уровень надежности, чем тот, для которого обрушению предшествует какое-либо предупреждение, позволяющее принять меры, чтобы избежать серьезных последствий.»(JCSS 2000).

Целевые вероятности отказа во всех трех кодах, которые не принимают во внимание разницу в стоимости, необходимой для повышения безопасности в сейсмической расчетной ситуации по сравнению со стандартным проектом, намного ниже, чем та, которая могла бы быть достигнута при соблюдении современные сейсмические нормы. Только если дифференциация индекса надежности в соответствии со стоимостью мер безопасности производится, как это предлагается во всех трех кодах, но реализуется в виде пониженных целевых показателей надежности только в случае кода вероятностной модели, целевые вероятности увеличиваются. к более реалистичным значениям.Вероятность аннулирования P f ≈ 5 × 10 −4 (2,5% за 50 лет), предусмотренное в коде вероятностной модели для обычных зданий, даже значительно превышает наиболее популярное в настоящее время значение P f = 2 × 10 −4 (1% за 50 лет, β ≈ 3,5), также предлагается в проекте Приложения к пересмотренной версии EC8 (CEN 2017; Dolšek et al.2017b), и это было подтверждено в ходе дискуссии среди европейских разработчиков кода. Последнее значение сопоставимо с вероятностями отказа, оцененными для зданий, соответствующих действующим сейсмическим нормам.

В ASCE 7-16 представлены показатели надежности для «условий нагрузки, не включающих землетрясения, цунами или чрезвычайные события». Для «устойчивости конструкции, вызванной землетрясением» целевые показатели надежности выражаются в терминах «условной вероятности отказа, вызванного опасностью сотрясения MCE R ».Для обычных построек вероятность достижения цели составляет 10%. (Обсуждение концепции MCE R см. В разделе 4.2.) Следует отметить, что условную вероятность отказа из-за предполагаемого землетрясения нельзя напрямую сравнивать с вероятностью отказа из-за землетрясений в течение срока службы здания. .

При обсуждении приемлемого риска отказа следует различать физический коллапс (то есть коллапс или предельное состояние C) и экономический отказ без физического коллапса (т.е. предельное состояние, близкое к коллапсу или NC). Конечно, допустимая вероятность обрушения, которое, скорее всего, приведет к человеческим жертвам, меньше. По-видимому, определение отказа в большинстве кодов соответствует предельному состоянию ЧПУ. В EN 1990 сказано: «Состояния до обрушения конструкции, которые для простоты рассматриваются вместо самого обрушения, могут рассматриваться как предельные состояния». Кроме того, оценка сейсмического риска при вероятностном анализе в основном связана с предельным состоянием NC, поскольку чрезвычайно сложно численно смоделировать полное физическое обрушение здания.

Приемлемый риск в Словении

Республика Словения — это страна с умеренной сейсмической опасностью, где на всей ее территории возможны землетрясения силой до 7 баллов и интенсивностью EMS до IX. Интернет-исследование было проведено в 2013 году с целью сбора данных о восприятии сейсмического риска в Словении. Ввиду ожидаемых расхождений во мнениях экспертов и широкой общественности, опрос проводился в двух группах, где респонденты были дифференцированы в зависимости от их опыта в области проектирования и строительства зданий.Первую группу респондентов составили члены Инженерной палаты Словении (обозначаемые как «эксперты»). Было получено 217 ответов. Большинство респондентов работали в сфере проектирования (55%) или строительства (41%). Их ответы сравнивались с ответами непрофессиональной выборки (502 респондента), локализованной методом снежного кома. Следует отметить, что выборка непрофессионалов не была репрезентативной для всех жителей Словении и в значительной степени ограничивалась людьми с более высоким уровнем образования.Результаты опроса в большинстве случаев не показали значительных различий между двумя выборками. Высокое совпадение ответов наблюдалось также в ответах относительно допустимой вероятности обрушения зданий, построенных в соответствии с действующими сейсмическими нормами. Обе группы спросили, сколько зданий в среднем можно допустить, чтобы они обрушились в результате землетрясения в течение ожидаемого срока их службы (т.е. 50 лет). Результаты показаны на рис. 7 (слева).В аналогичном вопросе респондентам задавали вопрос о допустимой вероятности экономического отказа (т.е. здание не разрушается физически, но ремонт экономически не оправдан, соответствующий предельному состоянию NC) для зданий, построенных в соответствии с действующими сейсмическими нормами (рис. 7). , Правильно)]. Ожидалась значительно более высокая допустимая вероятность, чем в случае обрушения здания. Однако, как ни удивительно, разница между допустимой вероятностью краха и допустимой вероятностью экономического краха была лишь незначительной.Для обеих групп респондентов наблюдается большой разброс результатов. Средние значения допустимой вероятности коллапса и экономической неудачи при трудовой жизни 50 лет представлены в таблице 3. Более подробная информация об исследовании доступна в Fajfar et al. (2014).

Рис.7

Распределение допустимых вероятностей обрушения и экономического отказа за 50 лет для обычных зданий, построенных в соответствии с действующими сейсмическими нормами

Таблица 3 Средние значения допустимой вероятности обрушения и экономического отказа за 50 лет для обычных здания, построенные в соответствии с действующими сейсмическими нормами

Результаты, представленные в таблице 3, показывают, что как эксперты, так и непрофессионалы ожидают в среднем более низкой вероятности отказа, чем та, которая была оценена для зданий, соответствующих действующим сейсмическим нормам.

Трипени, Патрик, Эмброуз, Джеймс: 9780470542606: Amazon.com: Книги

Исчерпывающий справочник по основам структурного анализа и проектирования, теперь обновленный с учетом последних соображений строительной техники

Конструктивное проектирование является важным элементом строительного процесса, но одним из самых трудных для изучения. В то время как инженеры-строители проводят подробную консультационную работу по проекту здания, архитекторам необходимо знать достаточно структурной теории и анализа, чтобы спроектировать здание.Большинство текстов по конструкциям для архитекторов сосредоточены исключительно на математическом анализе изолированных структурных компонентов, однако Building Structures рассматривает общие концепции с выбранными вычислениями, чтобы понять роль конструкции как подсистемы здания — без сложной математики.

Новым в этом издании является полное обсуждение метода проектирования LRFD, дополненное методом ASD, в дополнение к:

  • Основы структурного анализа и проектирования для архитекторов

  • Глоссарий, задачи для упражнений, а также сопутствующий веб-сайт и руководство для инструктора

  • Материал, идеально подходящий для подготовки к экзамену ARE

Обильно иллюстрированный рисунками и фотографиями, включая новые тематические исследования, Building Structures, Third Edition идеально подходит для неинженеров, чтобы понять и визуализировать структурный дизайн.

Исчерпывающий справочник по основам структурного анализа и проектирования, теперь обновленный с учетом последних соображений строительной техники

Конструктивное проектирование является важным элементом строительного процесса, но одним из самых трудных для изучения. В то время как инженеры-строители проводят подробную консультационную работу по проекту здания, архитекторам необходимо знать достаточно структурной теории и анализа, чтобы спроектировать здание. Большинство текстов по конструкциям для архитекторов сосредоточены исключительно на математическом анализе изолированных структурных компонентов, однако Building Structures рассматривает общие концепции с выбранными вычислениями, чтобы понять роль конструкции как подсистемы здания ― без сложной математики.

Новым в этом издании является полное обсуждение метода проектирования LRFD, дополненное методом ASD, в дополнение к:

  • Основы структурного анализа и проектирования для архитекторов

  • Глоссарий, задачи для упражнений, а также сопутствующий веб-сайт и руководство для инструктора

  • Материал, идеально подходящий для подготовки к экзамену ARE

Обильно иллюстрированный рисунками и фотографиями, включая новые тематические исследования, Building Structures, Third Edition идеально подходит для неинженеров, чтобы понять и визуализировать структурный дизайн.

Об авторе

Джеймс Амброуз — редактор серии руководств по упрощенному дизайну Parker / Ambrose. Он работал архитектором в Калифорнии и Иллинойсе и инженером-строителем в Иллинойсе. Он был профессором архитектуры в Университете Южной Калифорнии.

Патрик Трипени — адъюнкт-профессор, бывший директор Школы архитектуры и нынешний директор Центра преподавания и обучения при Университете Юты.Он лицензированный архитектор из Калифорнии. Он был удостоен ряда педагогических наград на местном и национальном уровне за свою работу в области преподавания структур и дизайна. Вместе с Джеймсом Амброузом он является соавтором книги «Упрощенное проектирование для архитекторов и строителей», одиннадцатое издание; Упрощенное проектирование стальных конструкций, восьмое издание; Упрощенное проектирование бетонных конструкций, издание восьмое, ; и Simplified Design of Wood Structures, Sixth Edition , все опубликованы Wiley.

1.1: Введение в структурный анализ

Глава 1

Введение в структурный анализ

1.1 Определение структурного анализа

Конструкция, относящаяся к гражданскому строительству, представляет собой систему взаимосвязанных элементов, используемых для поддержки внешних нагрузок. Структурный анализ — это прогноз реакции конструкций на заданные произвольные внешние нагрузки. На этапе предварительного проектирования конструкции оценивается потенциальная внешняя нагрузка конструкции, и на основе расчетных нагрузок определяются размеры взаимосвязанных элементов конструкции.Структурный анализ устанавливает взаимосвязь между ожидаемой внешней нагрузкой на элемент конструкции и соответствующими развиваемыми внутренними напряжениями и перемещениями, возникающими внутри элемента во время эксплуатации. Это необходимо для обеспечения того, чтобы конструктивные элементы удовлетворяли требованиям безопасности и эксплуатационной пригодности местных строительных норм и правил местности, где расположена конструкция.

1.2 Типы конструкций и элементы конструкций

Есть несколько типов строительных конструкций, включая здания, мосты, башни, арки и тросы.Элементы или компоненты, составляющие структуру, могут иметь разные формы или формы в зависимости от их функциональных требований. Конструкционные элементы можно разделить на балки, колонны и натяжные конструкции, рамы и фермы. Особенности этих форм будут кратко рассмотрены в этом разделе.

1.2.1 Балки

Балки — это элементы конструкции, продольные размеры которых значительно превышают их поперечные размеры. Например, длина балки, как показано на рисунке 1.1, значительно больше его ширины и глубины. Поперечное сечение балки может быть прямоугольным, круглым или треугольным или иметь так называемые стандартные сечения, такие как швеллеры, тройники, уголки и двутавры. Балки всегда нагружаются в продольном направлении.

Рис. 1.1. Луч.

1.2.2 Колонны и натяжные конструкции

Колонны — это вертикальные элементы конструкции, которые подвергаются осевому сжатию, как показано на рисунке 1.2а. Их также называют распорками или стойками. Колонны могут быть круглыми, квадратными или прямоугольными в поперечном сечении, а также могут быть стандартными. В некоторых инженерных приложениях, где прочность одного элемента может оказаться недостаточной для выдерживания заданной нагрузки, используются сборные колонны. Построенный столбец состоит из двух или более стандартных секций, как показано на рисунке 1.2b. Натяжные конструкции аналогичны колоннам, за исключением того, что они подвергаются осевому растяжению.

Фиг.1.2. Колонны.

1.2.3 Рамки

Рамы — это конструкции, состоящие из вертикальных и горизонтальных элементов, как показано на Рисунке 1.3a. Вертикальные элементы называются колоннами, а горизонтальные — балками. Рамы классифицируются как качающиеся и неподвижные. Качающаяся рама допускает поперечное или боковое движение, в то время как неподвижная рама не допускает движения в горизонтальном направлении. При их анализе учитывается поперечное смещение качающихся рам. Рамы также можно разделить на жесткие и гибкие.Соединения жесткого каркаса являются фиксированными, а соединения гибкого каркаса подвижными, как показано на рисунке 1.3b.

Рис. 1.3. Рамка.

1.2.4 Фермы

Фермы — это структурные каркасы, состоящие из прямых элементов, соединенных в соединениях, как показано на Рисунке 1.4. При расчете ферм нагрузки прикладываются к соединениям, и предполагается, что элементы соединяются в соединениях с помощью штифтов без трения.

Рис. 1.4. Ферма.

1.3 Фундаментальные концепции и принципы структурного анализа

1.3.1 Условия равновесия

Строительные конструкции гражданского назначения спроектированы таким образом, чтобы находиться в состоянии покоя при воздействии внешних сил. Покоящаяся конструкция должна удовлетворять условиям равновесия, которые требуют, чтобы результирующая сила и результирующий момент, действующие на конструкцию, были равны нулю. Математически условия равновесия конструкции можно выразить следующим образом:

1.3.2 Совместимость смещения

Совместимость концепции смещения подразумевает, что когда конструкция деформируется, элементы конструкции, которые соединены в одной точке, остаются соединенными в этой точке без пустот или отверстий.Другими словами, две части конструкции считаются совместимыми в перемещениях, если части остаются соединенными вместе, когда конструкция деформируется из-за приложенной нагрузки. Совместимость смещения — мощная концепция, используемая при анализе неопределенных структур с неизвестными избыточными силами, превышающими три уравнения равновесия. Для иллюстрации концепции рассмотрим консольную балку с подпорками, показанную на Рисунке 1.5a. В балке есть четыре неизвестных реакции: реактивный момент, вертикальная и горизонтальная реакция на неподвижном конце и еще одна вертикальная реакция на стойке в точке B .Чтобы определить неизвестные реакции в пучке, необходимо добавить еще одно уравнение к трем уравнениям равновесия. Дополнительное уравнение может быть получено следующим образом, учитывая совместимость конструкции:

В этом уравнении ∆ BP — это смещение конструкции в точке B из-за приложенной нагрузки P (рисунок 1.5b), а ∆ BR — смещение в точке B. из-за реакции на стойке R (Рисунок 1.5в). Студенты всегда должны помнить, что первый индекс смещения указывает место, где происходит смещение, а второй индекс указывает на нагрузку, вызывающую смещение.

Рис. 1.5. Подпираемая консольная балка.

1.3.3 Принцип суперпозиции

Принцип суперпозиции — еще один очень важный принцип, используемый в структурном анализе. Принцип гласит, что эффекты нагрузки, вызванные двумя или более нагрузками в линейно упругой конструкции, равны сумме эффектов нагрузки, вызванной отдельной нагрузкой.В качестве иллюстрации рассмотрим консольную балку, несущую две сосредоточенные нагрузки P 1 и P 2 на рисунке 1.6a. Рисунки 1.6b и 1.6c представляют собой реакцию конструкции на смещение свободного конца балки при воздействии отдельных нагрузок. По принципу суперпозиции смещение на свободном конце балки представляет собой алгебраическую сумму смещений, вызванных отдельными нагрузками. На этой банке написано так:

В этом уравнении ∆ B — смещение при B ; ∆ BP 1 и ∆ BP 2 — смещения в точке B , вызванные нагрузками P 1 и P 2 соответственно.

Рис. 1.6. Применение принципа суперпозиции.

1.3.4 Принцип работы-энергии

Принцип работы-энергии — очень мощный инструмент в структурном анализе. Работа определяется как произведение силы и пройденного ею расстояния, а энергия определяется как способность выполнять работу. Работа может быть преобразована в различную энергию, включая кинетическую энергию, потенциальную энергию и энергию деформации. В случае структурной системы, основанной на законе сохранения энергии, выполненная работа W равна энергии деформации U , накопленной при деформации системы.Математически это выражается следующим образом:

Рассмотрим случай, когда к деформируемой структурной системе постепенно прикладывается сила F . Построив график зависимости приложенной силы от деформации ∆ конструкции, создается график нагрузки-деформации, показанный на рис. 1.7a. В случае линейно-упругой конструкции диаграмма нагрузка-деформация будет такой, как показано на рисунке 1.7b. Дополнительная работа, совершаемая силой dW за счет силы при деформации конструкции за счет постепенного смещения d ∆, выражается следующим образом:

Общий объем выполненных работ представлен следующим образом:

Таким образом, энергия деформации записывается следующим образом:

Энергию деформации в случае линейно упругой деформации можно получить, вычислив площадь под диаграммой нагрузка-деформация на рисунке 1.7b. Это выражается следующим образом:

Рис. 1.7. Диаграмма нагрузки-деформации.

1.3.5 Принцип виртуальной работы

Принцип виртуальной работы — еще один мощный и полезный аналитический инструмент в структурном анализе. Он был разработан в 1717 году Иоганном Бернулли. Виртуальная работа определяется как работа, выполняемая виртуальной или воображаемой силой, действующей на деформируемое тело на реальном расстоянии, или работа, выполняемая реальной силой, действующей на твердое тело посредством виртуального или фиктивного смещения.Чтобы сформулировать этот принцип в случае виртуальных перемещений через твердое тело, рассмотрим закрепленную консольную балку, подвергающуюся сосредоточенной нагрузке P на расстоянии x от неподвижного конца, как показано на рисунке 1.8a. Предположим, что балка претерпевает элементарное виртуальное смещение δu на подпираемом конце, как показано на рисунке 1.8b. Общее количество выполненных виртуальных работ выражается следующим образом:

Поскольку балка находится в равновесии, δW = 0 (по определению принципа виртуальной работы тела).

Принцип виртуальной работы твердого тела гласит, что если твердое тело находится в равновесии, общая виртуальная работа, выполняемая всеми внешними силами, действующими на тело, равна нулю для любого виртуального смещения.

Рис. 1.8. Подпираемая консольная балка.

1.3.6 Структурная идеализация

Структурная идеализация — это процесс, в котором реальная конструкция и нагрузки, действующие на нее, заменяются более простыми моделями с целью анализа. Строительные конструкции и нагрузки на них чаще всего являются сложными и поэтому требуют тщательного анализа.Чтобы сделать анализ менее громоздким, структуры представлены в упрощенной форме. Выбор подходящей упрощенной модели является очень важным аспектом процесса анализа, поскольку прогнозируемая реакция такой идеализации должна быть такой же, как и у реальной конструкции. На рис. 1.9а показана конструкция балки с широкими полками без опоры и ее нагрузка. План той же балки показан на рисунке 1.9b, а идеализация балки — на рисунке 1.9c. В идеализированной форме балка представлена ​​в виде линии вдоль нейтральной оси балки, а нагрузка, действующая на балку, показана как точечная или сосредоточенная нагрузка, поскольку нагрузка занимает площадь, значительно меньшую, чем общая площадь конструкции. поверхность в плоскости ее нанесения.Рисунки 1.10a и 1.10b изображают кадр и его идеализацию соответственно. В идеализированной форме две колонны и луч рамы представлены линиями, проходящими через их соответствующие нейтральные оси. На рисунках 1.11a и 1.11b показана ферма и ее идеализация. Элементы фермы представлены линиями, проходящими через их соответствующие нейтральные оси, и предполагается, что соединение элементов в соединениях осуществляется пальцами без трения.

Рис. 1.9. Идеализация широкополочной балки.

Рис. 1.10. Идеализация кадра.

Рис. 1.11. Идеализация фермы.

1.3.7 Метод разрезов

Метод сечений полезен при определении внутренних сил в элементах конструкции, находящихся в равновесии. Метод заключается в пропускании воображаемого сечения через структурный элемент так, чтобы он делил конструкцию на две части. Силы на стержнях определяются с учетом равновесия обеих частей. Для балки в равновесии, которая подвергается поперечной нагрузке, как показано на рисунке 1.12, внутренние силы включают в себя осевую или нормальную силу N , поперечную силу V и изгибающие моменты M .

Рис. 1.12. Балка в равновесии подвергается поперечной нагрузке.

1.3.8 Схема свободного тела

Диаграмма свободного тела — это диаграмма, показывающая все силы и моменты, действующие на всю или часть конструкции. Диаграмма свободного тела также должна быть в равновесии с реальной структурой. Схема свободного тела всей балки показана на рисунке 1.13a изображен на рисунке 1.13b. Если требуется диаграмма свободного тела сегмента балки, этот сегмент будет изолирован от всей балки с использованием метода сечений. Тогда все внешние силы на сегменте и внутренние силы от прилегающей части конструкции будут приложены к изолированной части.

Рис. 1.13 Диаграмма свободного тела балки.

1,4 Единицы измерения

Две наиболее часто используемые системы в науке и технике — это Международная система единиц (единицы СИ) и Обычная система США (USCS).

1.4.1 Международная система единиц

В единицах СИ произвольно определенные базовые единицы включают метр (м) для длины, килограмм (кг) для массы и секунды (с) для времени. Единица силы, ньютон (Н), является производной от второго закона Ньютона. Один ньютон — это сила, необходимая для того, чтобы килограмм массы получил ускорение в 1 м / с 2 . Величина в ньютонах веса тела массой м записывается следующим образом:

Вт (Н) = м (кг) × г (м / с 2 )

где

г = 9.81 м / с 2

1.4.2 Обычная система США

В Общепринятой системе США базовые единицы включают фут (фут) для длины, секунды (с) для времени и фунт (фунт) для силы. Слизень для массы — это производная единица. Одна пуля — это масса, ускоренная со скоростью 1 фут / с 2 силой в 1 фунт. Масса тела в пуле определяется следующим образом:

Две системы единиц кратко описаны в Таблице 1.1 ниже.

Таблица 1.1.Сравнение систем единиц измерения.

Таблица 1.2. Преобразование единиц.

1.4.3 Префиксы SI

Префиксы

используются в Международной системе единиц, когда числовые величины достаточно велики или малы. Некоторые из этих префиксов представлены в Таблице 1.3.

Таблица 1.3. Префиксы SI.

Краткое содержание главы

Введение в структурный анализ: Структурный анализ определяется как прогноз поведения конструкций при воздействии заданных произвольных внешних нагрузок.

Типы конструкций : Элементы конструкции можно классифицировать как балки, колонны и натяжные конструкции, рамы и фермы.

Фундаментальные концепции структурного анализа: Фундаментальная концепция и принципы структурного анализа, обсуждаемые в этой главе, включают условия равновесия, совместимость смещения, принцип суперпозиции, принцип работы-энергии, принцип виртуальной работы, структурную идеализацию, метод сечений и диаграмма свободного тела.
