Точило. Виды и устройство. Применение и особенности

Точило, точильный станок или наждак – специализированный станок с абразивной оснасткой, применяемый для заточки режущего инструмента. В силу своей функциональности может применяться для правки заготовок из металла, пластика, дерева, твердой смолы и прочих материалов.

Назначения точила

Точильные станки оснащаются электроприводом, за счет чего обеспечивается высокая скорость вращения абразивной оснастки. Это в свою очередь дает необходимую производительность для снятия режущей кромки, выведения спусков и другой обработки инструментальной стали.

Точильные станки применяются для заточки:

• Стамесок.
• Топоров.
• Сверл.
• Зубил.
• Ножей рубанка.
• Резцов токарного станка и т.д.

Как устроено точило

Существуют несколько разновидностей заточного станка, отличающиеся по применяемому абразивному материалу. В классическом исполнении оборудование работает с точильными камнями в виде дисков. Такой станок представляет собой электромотор, якорь которого имеет 2 удлиненных вала. На каждом из них прикрепляется абразивный диск. Обычно один наждачный круг имеет крупное зерно и применяется для быстрой грубой заточки. Второй диск за счет меньшего зерна используется для доводки режущей кромки затачиваемого инструмента. За счет меньшей шероховатости проточенная им поверхность получается более гладкой и острой. Поверх дисков предусматриваться защитный кожух. Он препятствует разлету искр металла снимаемого абразивом. Кожух закрывает только часть дисков, поэтому не улавливает все искры.

Двигатель точила оснащаться подошвой для удобного крепления к столу или другому основанию. При включении станка обеспечивается одновременное вращение обеих абразивных дисков. В связи с этим его необходимо расположить так, чтобы иметь возможность удобного подхода к каждому из них.

Для более комфортного позиционирования инструментов при заточке на электроточиле может предусматриваться опорная площадка. Она необходима для упора затачиваемого инструмента. Это облегчает соблюдения правильных углов заточки.

Электроточило может оснащаются прозрачным защитным экраном. Он препятствует вылету искр вверх по направлению лица и глаз работающего на нем человека. Как правило, экраны предусматривают возможность быстрого демонтажа или откидывания в сторону, для лучшего обзора обрабатываемой поверхности.

Несмотря на кажущуюся простоту устройства, точило все же нуждается в точной настройке. В частности необходимо проводить балансировку абразивных кругов. Если при их зажатии на валу якоря допустить смещение центра тяжести, то наждак поддается сильной вибрации. Он начинает работать шумно, стол, на котором он установлен, может в прямом смысле подпрыгивать. Решить такую проблему можно балансировкой путем смешения круга за счет внутреннего зазора относительно вала, или же проточкой для придания правильной геометрии.

Технические параметры

Одним из важнейших параметров наждака является мощность двигателя. Чем она выше, тем меньше вероятность остановки в результате сильного прижатия затачиваемого инструмента к поверхности абразивного круга. Бытовые станки оснащаются электромоторами мощностью 150-400 Вт. Более мощные точила являются полупрофессиональными или профессиональными.

Также не менее важным является размер используемых абразивных дисков. В своем большинстве они имеют диаметр 100-300 мм. Их толщина составляет 15-35 мм. Чем меньше диаметр диска, тем дешевле его стоимость. Кроме этого мелкий абразив не нуждается в балансировке.

Виды точильных станков

Так как точила применяются для заточки различных инструментов, для более комфортной обработки отдельных из них конструкция станков может быть модифицирована и подогнана под определенные ос

Различают несколько разновидностей наждаков:

• Обычный с двумя дисками.
• Точильно-шлифовальный.
• С ванной для мокрой заточки.
• Угловым диском.
• Гибким валом.
• Для ножей.
• Дисковых пил.
• Пильных цепей.
• Сверл.

Обычный

Оснащается двигателем обеспечивающим вращение со скоростью от 2000 до 10000 об/мин. Так как абразивные круги располагаются на валу якоря, то вращаются с такой же скоростью. Это обеспечивает быстрое снятие металла при заточке. Высокооборотистое точило сильно разогревает металл. Обычно его используют для заточки массивного инструмента, такого как зубила, топоры, стамески, большие сверла.

При использовании классического точила, с прямым подключением наждачного круга для заточки ножей тонкий, металл разогревается очень быстро. В результате перегрева может случиться отпуск стали. Она перестает держать заточку, режущая кромка будет быстро стираться. В связи с этим при заточке на обычном точиле нужно периодически охлаждать деталь в воде.

В продаже можно встретить точило с регулятором количества оборотов. За счет него можно снизить скорость вращения двигателя, а соответственно и абразивного круга. Это позволяет минимизировать нагрев обрабатываемого инструмента. Однако низкая скорость увеличивает продолжительность обработки. Тяговая сила на малых скоростях снижается. При сильном давлении инструмента на абразив мотор может останавливаться.

Наждаки с ванной для мокрой заточки

Имеют на одном или обоих дисках специальный кожух с ванночкой внизу. В нее заливается вода, что позволяет поддерживать круг постоянно мокрым. Смоченный в воде абразив обеспечивает более эффективное снятие металла, он меньше забивается опилками, обрабатываемый инструмент меньше греется.

Чтобы вода из ванны не выплескивалась в таких станках скорость вращения диска снижена до 120-150 об/мин. Это обеспечивается за счет того же регулятора оборотов или понижающего редуктора. Точило такого типа предназначено в первую очередь для заточки ножей, тонких сверл.

После работы на таком станке зимой в неотапливаемой мастерской или гараже нельзя оставлять воду в ванной, чтобы она не замерзла. Если это произойдет, то лед будет удерживать абразивный диск, и при включении мотор не наберет обороты.

С угловым диском

Оснащается с одной стороны угловым редуктором. За счет этого один диск стоит обычно на валу, а второй располагается относительно него под прямым углом. Такой станок более универсальный. Его прямой круг можно использовать в качестве грубого обдирочного, а угловой для финишной доводки. Как правило, угловой абразивный диск оснащается ванной для мокрой заточки.

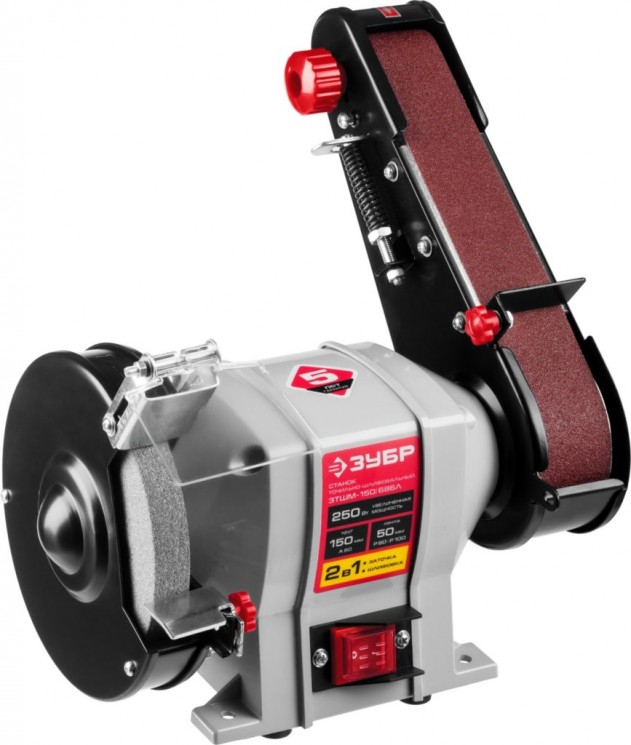

Точильно-шлифовальный станок

Такое точило является комбинированным. С одной стороны вала якоря оно оснащается обычным абразивным кругом для грубого снятия металла. На противоположной стороне якоря присоединяется шлифовальный механизм. Он оснащается шлифовальной лентой.

По сути это гибрид точила и ленточного гриндера. Как последнее устройство такой станок хуже специализированного. Он имеет сильно упрощенную конструкцию и весьма короткую шлифовальную ленту. Однако это достаточно удобное решение для маленькой мастерской, где нет возможности установки отдельного точила и гриндера.

С гибким валом

Отличается от классического тем, что с одной стороны помимо установленного абразивного круга оно также оснащается гибким валом. Это позволяет использовать станок как гравировальную машину.

По функциональности он вполне удобен и ничем не уступает как классическому наждаку, так и гравировальной машине. При этом за счет величины и мощности мотора, он намного мощнее обычного дремеля. За счет этого при гравировке гибкий вал не притормаживает.

Для ножей

Заточные станки для ножей являются узкоспециализированными. Они оснащаются небольшим мотором с диском малого диаметра. В конструкции точила предусматривается станина для фиксации ножей. Это могут быть ножи рейсмуса, рубанка, кухонные и прочие.

Нож зажимается на станине станка неподвижно под фиксированным углом. Относительно него двигается электромотор с абразивом, и снимает режущую кромку или формирует спуски. У профессиональных точил может предусматриваться подача охлаждающей жидкости прямо в области заточки через тонкий шланг.

Для дисковых пил

Это узкоспециализированное точило с угловым расположением абразива. Оно оснащается станиной для фиксации дисковой пилы. Тонкий угловой абразивный диск выполняет заточку режущей кромки на каждом зубе пилы.

Держатель пильных дисков предусматривает возможность регулировки наклона. За счет этого возможно проводить заточку дисков для продольного и поперечного распила. В зависимости от размера станка он может использоваться для заточки пил в рабочем диапазоне диаметров от 80 мм до 700 мм.

Для цепей

Точило для заточки цепей от бензопилы оснащается мелким точильным диском. Устройство имеет неподвижное крепление для зажатия сегментов цепи. Двигатель предусматривает механизм откидывания, как у торцовочной пилы. За счет этого обеспечивает удобное сдвигание цепи после проточки каждого сегмента. Это достаточно компактный тихий в работе инструмент, не рассчитанный на выполнения других видов работ, кроме заточки пильных цепей.

Для сверл

Используется для точной заточки сверл под строго установленным углом. В качестве рабочей абразивной поверхности в его конструкции предусматривается барабан. Точила для сверл имеет возможность регулировки угла заточки в пределах 115°-140°. Используемый в их конструкции абразив может справиться со сверлами из нитрид титана, кобальта и прочих твердых сплавов.
