Как подключить терморегулятор теплого пола

Терморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.

Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.

На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).



Именно сюда подключается кабель теплого пола или электрического мата.

К концу L1 — центральная жила кабеля, к N1 – оплетка.

Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).



Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.



Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

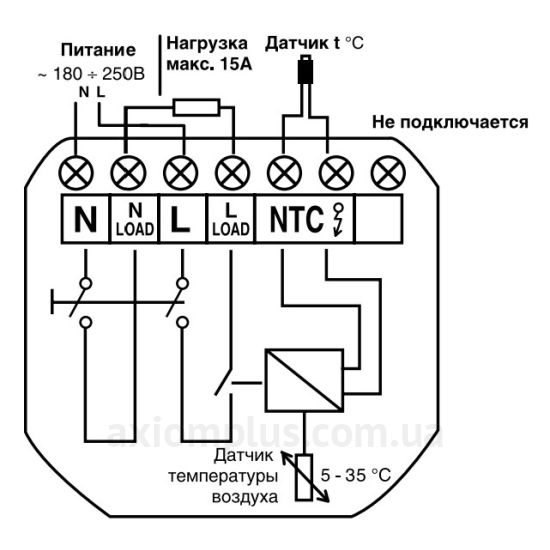

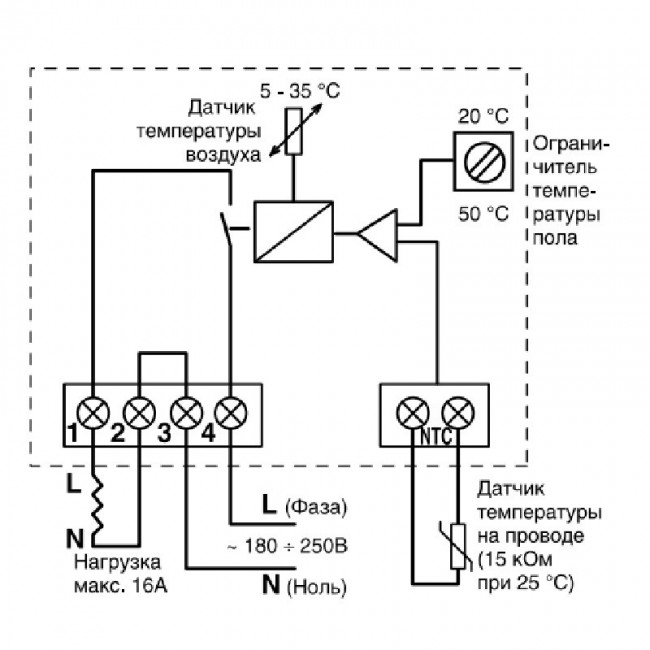

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Нужна ли земля?

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл).

За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.



В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.



Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.


Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье.

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

Статьи по теме

как проверить, установить и подключить

Датчик теплого пола — это пластина или стержень, тело которого спаяно из двух металлов. Отличительным свойством таких биметаллических проводников является их уникальные способности — одни вырабатывают электрические сигналы, величина которых зависит от температуры среды, в которую помещены проводники; другие в разных температурных условиях способны принимать определенную форму.

Особенности биметаллов используются промышленностью для создания различных терморегуляторов — устройств, которые позволяют автоматизировать работу электронагревательных систем.

Особенности и преимущества использования

Принцип работы каждого из этих устройств положен в основу создания терморегуляторов — механизмов, которые включают и отключают электрическую цепь в зависимости от состояния датчика.

В системах нагревающих полы до заданной температуры, используются датчики, которые различают по многим параметрам. Но наибольшее отличие между ними состоит в принципе работы.

Первый вид приборов — это электромеханические выключатели, которые замыкают и размыкают контакты цепи физически. Их рабочий элемент — биметаллическая изогнутая пластина, кривизна которой зависит от температуры. При отключенной цепи пластина изгибается до тех пор, пока не прикоснется к противоположному контакту. При нагревании проводник выпрямляется и соединение прерывается.

Достоинства терморегулятора, в котором используется электромеханический температурный датчик — простота, надежность и доступная стоимость. Такой прибор несложно заменить или починить собственными руками. Кроме того, электромеханические датчики универсальны — они мало зависят от модели обогревательного контура.

Недостаток такого прибора — регулировку необходимо осуществлять вручную. Система не способна реагировать на температуру окружающей среды.

Датчик температуры для теплого пола второго типа использует элемент, способный вырабатывать электрический сигнал. Мощность сигнала зависит от температуры среды, в которую помещен биметаллический стержень. Импульс направляется в электронный блок терморегулятора, который регулирует подачу электроэнергии.

Терморегулятор оборудован сенсорной системой управления, его интерфейс содержит цифровой экран, на который выводится информация о параметрах работы. Датчики этого типа дают возможность задавать точные значения температуры, а поддержание необходимого уровня блок выполняет самостоятельно.

Наиболее сложные терморегуляторы — программируемые. Этот класс устройств обеспечивает расширенные возможности управления температурным режимом дома: с их помощью можно задавать климатические параметры — с экрана компьютера или смартфона, менять их на расстоянии с помощью беспроводной связи, программировать режим работы в зависимости от присутствия людей в доме и прочего.

Достоинства разных терморегулирующих систем проявляются в различных условиях. Использование устройств с электромеханическим принципом действия оправдано в обособленных помещениях, в которых человек находится короткое время, но посещает их регулярно, например – ванная комната или кухня. Программаторы лучше размещать в жилых помещениях – спальнях и гостиных.

Виды и типы устройств с датчиками

h3_2

Терморегуляторы электромеханического типа часто бывают накладными — они могут быть встроены в электрические распределительные щитки. Достоинство этой схемы проявляется в том, что приборы могут быть легко подключены к устройствам защитного отключения.

Датчик для теплого пола может монтироваться непосредственно в цепи обогрева — в составе водяного или электрокабельного контура. Температурный датчик — устройство небольшого размера, оснащенное кабелем для передачи электрического сигнала — может быть выносным и стационарным. Выносное устройство просто помещают между нагревающими проводами.

Монтаж прибора в бетонную стяжку выполняется с использованием дополнительных защитных чехлов из отрезка гофрированной трубы. Размещать устройство нужно таким образом, чтобы обеспечить к нему доступ. Если нагревательный контур для пола пленочного типа, датчик помещают в более жесткий корпус из металлопластика. В этом случае рациональным решением при монтаже будет штробирование стены и полов.

При выборе систем управляющих механизмами обогрева помещений, часто ориентируются на устройства, контролирующие температуру атмосферного воздуха. Они позволяю создать стабильный микроклимат в квартире и поддерживать его на заданном уровне без участия человека. Терморегуляторы такого типа могут работать с несколькими датчиками, установленными в разных помещениях.

Чтобы терморегуляция была эффективной, располагать температурный датчик необходимо на оптимальной высоте вдали от отопительных приборов и устройств, излучающих тепло. По возможности, прибор должен быть закрыт от солнечных лучей и защищен от сквозняков.

Минусы использования атмосферных датчиков:

  1. Подобный способ регулирования является нерациональным, если полы накрыты линолеумом или паркетом — материалами, которые не должны подвергаться значительному тепловому воздействию.
  2. Теплообмен в помещении должен быть полностью сбалансирован, иначе нагревательные элементы будут работать в режиме запаздывания, например, внезапное попадание в комнату холодной воздушной массы приведет к перегрузке уже разогретого контура.

Установка температурных датчиков

Установка датчика теплого пола выполняется с учетом правил безопасности. Несанкционированный доступ к нему нужно ограничить, в первую очередь, для маленьких детей. Рекомендуемая высота установки — 1,7 м. Производитель поставляет терморегуляторы, которые предназначены для скрытой и открытой проводки. Приборы первого типа при установке необходимо заглубить в стену.

Порядок действий:

  1. В стеновой перегородке делают полуотверстие: его глубина должна быть достаточной для установки монтажной коробки;
  2. От выемки вниз и в стяжке полов пробивается канал (штроба) для прокладки кабелей и сигнальных проводов;
  3. От посадочного места вверх и до распределительного щита пробивается канал для входных проводов.
  4. Сигнальные провода и силовой кабель упаковывают в пластмассовый защитный шланг: его диаметр выбирают таким образом, чтобы в случае необходимости прибор можно было извлечь. Изгиб тубы должен быть достаточно округлым (от 5 см) — он не должен со временем стать препятствием для возможного продвижения прибора и кабеля.
  5. Датчик размещают на равноудаленном расстоянии от всех тепловых элементов и не ближе 0,5 м от стеновой перегородки.

Подключение температурного датчика

Подключение датчика теплого пола — многооперационный процесс, соблюдение которого требует тщательности. До того как подключить датчик к электросети, необходимо выполнить подготовительные работы:

  1. Обесточить сеть;
  2. В распределительной коробке на дин-рейке закрепить дополнительно защитное отключающее устройство и автоматический прерыватель. Внешне приборы похожи, но принцип работы их различен. Первый девайс предназначен для отключения напряжения в случае повреждения изоляции и появлении «пробоя» на стены. Второй необходим для отключения сети при коротком замыкании;
  3. К месту монтажа датчика от распределительной коробки проложить трехжильный кабель.

Как подключить датчик теплого пола? В распределительной коробке подключить провода следующим образом:

  • черный: к промежуточному автомату (снизу), от него — к УЗО (снизу), далее — к вводному автомату;
  • голубой (синий): к УЗО (снизу), далее — к колодке с нулевыми проводами;
  • желтый с зеленой полоской — к земляной шине.

В монтажной коробке нужно подсоединить провода к терморегулятору в соответствии со схемой. Порядок подключения и схему определяет инструкция.

Все устройства оснащены стандартной колодкой с шестью клеммами, на которую нанесена соответствующая маркировка. У каждого разъема стоит марка, которая обозначает:

  • L: «фазный провод» от сети;
  • N: «нулевой» провод от сети;
  • L1: «фазный провод» к тепловому контуру;
  • N1: «нулевой» провод к тепловому контуру;
  • PE: заземляющая шина.

Следует обратить внимание:

  1. На колодках некоторых терморегуляторов может отсутствовать клемма для подключения «земляного провода». В этом случае, соответствующие провода скрепляют напрямую — с помощью подходящего разъема или болтового соединения;
  2. Маркировка проводов, которые подключаются к рабочим элементам нагревателя, может иметь другой вид, например: «L» и «N» соединены перемычкой со значком резистора (прямоугольником).

Замена температурного датчика

Ремонт теплого пола электрокабельного типа часто связан с выходом из строя датчика температуры, терморегулятора или подключающих устройств. Бывают случаи, когда прекращают функционировать элементы нагревателей. Чтобы найти причину необходимо провести диагностику.

Специалисты утверждают, что существует всего две неисправности электрических устройств: нет контакта там, где он должен быть, и есть контакт там, где его быть не должно. Обе неисправности выявляют при помощи тестера.

До начала работ питание отключают от сети.

Тестирование начинают с входных проводов. До начала «прозвонки» разбирают корпус терморегулятора. В большинстве случаев для этого необходимо двумя отвертками поддеть регулировочную зубчатку, чтобы освободить доступ к винтовому соединению. Однако встречаются и другие варианты – клипсы или защелки.

После снятия крышки терморегулятора открывается доступ к контактной группе.

Общая схема подключения датчика такова: он последовательно включен в цепь вместе с блоками питания и управления.

Сначала определяют, работает ли входная цепь. Для этого включают питание и тестером проверяют наличие напряжения между проводами, подключенными к клеммам «L» и «N». Если питающего сигнала нет — значит, не работает какой-то выключатель, в таком случае последовательно проверяют работоспособность всех устройств, которые расположены в цепи до терморегулятора. Возможно, что потребуется выполнить ремонт другого прибора — колодки или прерывателя.

Если на входных контактах потенциал есть, нужно проверить наличие напряжения на выходных. Для этого от терморегулятора (при обесточенных приборах) отсоединяют провода от теплового контура. Если при включенной подаче на выходных контактах терморегулятора сигнал отсутствует, значит, сломался датчик либо блок управления.

Затем проверяется сопротивление датчика — его величина должна лежать в диапазоне 5-45 кОм. Для измерения этой величины нужен омметр. Точные параметры, которым должны соответствовать характеристики датчика, определяет инструкция. Ремонт датчика температуры невозможен, при его неисправности требуется замена. Установка нового датчика возможна только с приобретением нового терморегулятора. Ремонт терморегулятора в сборе проводится в условиях специализированных мастерских.

Возможность замены датчика температуры зависит от соблюдения правил его монтажа. Если изъять прибор не получится, может потребоваться ремонт всего контура, обогревающего пол. При тщательном подходе к проведению работ и наличии терпения, поменять датчики, которые регулируют температурный режим, вполне возможно даже своими руками.

как правильно подключить регулятор, схема, как соединить с датчиком

Содержание:

Одной из разновидностей системы «теплый пол» являются электрические модели. В отличие от водяных аналогов теплый пол электрического типа более компактный, что позволяет выполнить монтаж и подключение своими руками.

Электрические модели могут устанавливаться в любых помещениях и практически не имеют ограничений по использования. При обустройстве системы важно правильно расположить нагревательные элементы, подключить систему к терморегулятору и к электрической сети.

В зависимости от используемого нагревательного элемента и формы помещения схема подключения электрического теплого пола к терморегулятору может иметь свои особенности.

Виды электрического теплого пола

Все модели электрического теплого пола имеют общий источник питания, однако, устройство нагревательных элементов у них разное. Следовательно, для правильного подключения системы необходимо знать, какое устройство будет использоваться, и изучить схему подключения регулятора теплого пола.

В качестве нагревательного элемента в электрических системах теплого пола может использоваться следующее:

  • Одножильный или двухжильный резистивный кабель.
  • Кабель с функцией саморегулирования.
  • Тепловые маты.
  • Углеродная или биметаллическая пленка.
  • Карбоновые стержни.

Каждый из перечисленных элементов подключается по своей индивидуальной схеме, поэтому важно знать, как правильно подключить терморегулятор к той или иной системе.


Качество монтажа теплого пола зависит от правильно выбранного шага укладки. В этом случае система будет равномерно нагреваться, и выдавать нужное количество тепла.

При покупке нагревательных матов и пленки необходимо внимательно изучать рекомендации производителя, размещенные на упаковке.

Способы монтажа терморегулятора

Прежде чем подключать любую разновидность электрического пола, следует выбрать место установки терморегулятора. С помощью этого устройства в процессе эксплуатации будет осуществляться управление системой, и поддерживаться комфортная температура в помещении. Также термостат необходим для подключения нагревательных элементов к сети электропитания. Терморегуляторы выпускаются в широком ассортименте, это могут быть простые механические приборы или интеллектуальные устройства. В любом случае важно понимать, как подключить регулятор теплого пола.

Устройства, оснащенные встроенным датчиком для регистрации температуры воздуха в помещении, необходимо располагать в местах, защищенных от источников тепла, на расстоянии 1,5 метра от пола.


Перед началом монтажных работ следует выбрать способ подключения регулятора теплого пола. Это может быть входящая в комплект розетка или стандартное подключение к электрощиту.

На каждом температурном регуляторе теплого пола изображена схема подключения. С ее помощью установка термодатчика теплого пола становится доступной для простого домашнего мастера.


После установки термостата можно приступать к подключению кабелей, к распределительной коробке вначале подводят фазу, а затем заземление и ноль. В стене делают углубление в виде канавки, где будут размещены две пластиковые трубки. В одной из них будут уложены силовые провода нагревательного кабеля, в другой - провода внутреннего датчика, который устанавливают под напольным покрытием. После выполнения указанных мероприятий приступают к монтажу и подключению теплого пола к терморегулятору.

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.


Последующие работы предполагают выполнение таких действий:

  • Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
  • Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку. Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
  • На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
  • Далее берут датчик и помещают его в пластиковую трубу.
  • Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
  • Заливается бетонная стяжка.

Решать вопрос, как соединить терморегулятор с теплым полом, можно только после полного высыхания бетонного раствора. В процессе работы необходимо присоединить электропроводку, провода от датчика и нагревательного кабеля к терморегулятору. Для этого используются специальные винтовые зажимы. Для безопасности и качества работы подобного типа рекомендуется доверить профессионалам.

Установка нагревательных матов

Системы теплого пола из нагревательных матов устанавливаются и подключаются по аналогии с кабельными системами. Однако некоторые особенности все-таки существуют, и о них следует знать.

Тепловые маты представляют собой кабель, зафиксированный с определенным шагом на термостойкой пленке. Эта особенность во многом упрощает процесс монтажа, так как необходимо лишь рассчитать удельную мощность нагревательного элемента и площадь обогрева.


Укладка теплого пола из нагревательных матов выполняется следующим образом:

  • Пленку с кабелем распределяют на черновом бетонном полу.
  • Поверх мата заливают бетонную стяжку тонким слоем или плиточный клей.
  • Укладывают финишное напольное покрытие.

Очень важно понимать, что использование теплоизоляционного слоя в этом случае может стать причиной перегрева системы.

Чтобы разместить термодатчик, необходимо сделать углубление в полу, так как толщина конструкции не превышает полутора сантиметров.


После выполнения этих действий можно приступать к подключения теплого пола к термостату. При этом если длины кабеля недостаточно, можно вырезать его из мата. Соединительная муфта также располагается в бетонной стяжке.

Преимуществом нагревательных матов перед кабельной системой можно назвать быструю установку, а также простую схему подключения датчика теплого пола. Объем работы снижается за счет отсутствия теплоизоляционного слоя и заливкой более тонкого слоя стяжки. Использование меньшего количества материалов приводит к снижению стоимости системы теплого пола из нагревательных матов. Кроме того системы являются идеальным вариантом для помещений, в которых подъем пола по высоте имеет ограничение.

Монтаж пленочных полов

Модели теплого пола, которые в качестве нагревательного элемента используют специальную пленку, относятся к системам нового поколения. Их устройство имеет некоторые особенности, с которыми следует ознакомиться, прежде чем самостоятельно выполнять подключение.

Система представляет собой термоустойчивый материал, в который запаяны карбоновые или биметаллические нагревательные элементы. Вдоль кромки такой пленки расположены медные проводники, с их помощью система подключается к сети.

Укладывают теплый пленочный пол по аналогии с нагревательными матами, но при этом есть одна особенность. Нагревательную пленку следует укладывать на специальную подложку, распределенную по всей поверхности. Подложка представляет собой материал с покрытием из фольгированной пленки. Она отражает инфракрасные лучи и направляет тепло непосредственно в помещение.


Датчики в этом случае помещают в пластиковую трубку, ее в свою очередь укладывают в углубление, предварительно сделанное в полу.

Преимуществом пленочного пола является возможность резки. Для этого производитель наносит специальные линии с шагом 20-30 см. один край токопроводящих полос полностью изолирован, другой – остается открытым. Это позволяет подключать систему к электропитанию.

Пленку расстилают на поверхности, соединяя части параллельным способом. Один из двух проводов подсоединяют к соседней части, другой провод используют для подключения пленочного пола к терморегулятору.

В качестве финишного напольного покрытия на пленочный теплый пол можно укладывать любой материал. Однако предпочтение лучше отдавать ламинату, он предотвратит повреждение пленки в результате давления на пол.


Подключение терморегулятора к теплому полу

Соединение теплого пола к терморегулятору происходит при помощи кабеля ПВ-3 сечением 2,5 мм². Один конец кабеля подключается к соответствующему контакту терморегулятора, а второй подсоединяется к медной шине при помощи специальных коннекторов.

В нашем интернет-магазине вы можете приобрести готовый набор для подключения пленочных теплых полов.

Коннектор необходимо вставить между медной шиной и изоляцией пленочного теплого пола так, чтобы одна пластина соприкасалась с медной шиной. Далее обе пластины коннектора плотно прижимаются друг к другу, а в ответную часть вставляется электрический провод.

Для обжатия рекомендуется использовать специальный инструмент или пассатижи.

Все места подключений или пайки и открытые участки медной шины изолируются бутилкаучуковой лентой. Места среза сплошного пленочного пола изолируются полимерной лентой.

При одновременном подключении нескольких греющих элементов к одному терморегулятору применяется параллельное соединение. Для удобства рекомендуется использовать распаечную коробку. Приходящие от теплого пола провода с помощью распределительной колодки, методом скрутки или пайки, соединяются параллельно, т.е. фазы с фазами, ноли с нолями. Из распаечной коробки выходит всего два провода к соответствующим контактам термостата (ноль и фаза). Данный способ позволяет аккуратно подвести провода к терморегулятору и, в случае необходимости, легко обнаружить неисправность нагревательных элементов.

В случае если суммарная мощность теплого пола превышает максимальную мощность нагрузки терморегулятора, необходимо распределить нагревательные элементы между несколькими термостатами. Например, если максимальная мощность нагрузки терморегулятора составляет 3520 Вт, и Вы подключаете 2 пленки метровой ширины длиной в 10 метров и мощностью в 220 Вт/м², то суммарная мощность такого пола будет составлять 4400 Вт, что превышает максимальную мощность терморегулятора и недопустимо. В данной ситуации необходимо использование двух терморегуляторов.

Установка терморегулятора теплого пола своими руками

Система подогрева пола позволяет поддерживать комфортный микроклимат в помещении, предоставляя владельцу возможность самостоятельного определения необходимой температуры. Для управления интенсивностью обогрева подобного рода системы комплектуются прибором, известным как терморегулятор.

Установка терморегулятора теплого пола

При желании с установкой упомянутого устройства можно справиться собственными силами. Исполнитель изначально должен настроиться на серьезность и ответственность предстоящего мероприятия, не забывая, при этом, о положениях техники безопасности.

Содержание статьи

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

Температурный датчик

Температурный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

Терморегулятор ELECTROLUX ETA-16

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Терморегулятор Thermoreg TI-200. Инструкция

Терморегулятор Thermoreg TI-200

Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу

UTH-150 Euro type

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

Снятие передней панели

Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательностью.

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

  • гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
  • отвертку;
  • крепежные винты;
  • монтажную коробку;
  • уровень;
  • индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Нюансы монтажа разных видов терморегуляторов

Изучая инструкцию к выбранному терморегулятору, обратите внимание на заявленный производителем показатель площади обслуживания. Если вы планируете установить прибор в большом помещении, целесообразно будет разделить пространство на несколько областей и установить для каждой из них свой температурный регулятор. В противном случае устройство может попросту не выдержать подаваемую нагрузку и в его использовании не будет никакого смысла.

Регуляторы могут иметь разную конструкцию и функциональность. В зависимости от этого будет несколько различаться порядок установки устройства. Информация по этому поводу приведена в таблице.

Таблица. Отличия основных параметров терморегуляторов

ПараметрыПояснения
Конструкция термостатаВ продаже представлены встраиваемые и накладные устройства. Монтаж встраиваемого регулятора предполагает необходимость создания технологического отверстия в выбранной стене. В случае с накладным прибором отверстие делать не придется.
Особенности управленияПроизводители предлагают приборы с выносными и встроенными температурными датчиками. Также доступны комбинированные модели, оснащенные датчиками обоих типов.
Функциональные возможностиРанее отмечалось, что регулятор может иметь функции программирования либо же быть без таковых. Специалисты рекомендуют по возможности пользоваться настраиваемыми приборами, т.к. они обеспечивают более комфортные, экономные и в целом эффективные условия использования теплого пола.

Полезная информация об электропроводах

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см. Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора. Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматривается подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

Установка термодатчика - размещение в гофротрубке

Установка термодатчика

Ключевые положения техники безопасности

Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:

  • перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
  • не включайте в электросеть разобранное устройство;
  • не используйте регулятор при температуре выше +40 и ниже -5;
  • не допускайте запыления термостата;
  • не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
  • не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
  • не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

Фото штробы в стене, соединяющей пол с терморегулятором

Штроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

Схема прокладки проводов в гофре

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системы

Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

Видео – Установка терморегулятора теплого пола

Подключение теплого пола к терморегулятору – RozetkaOnline.COM

Подключение электрического теплого пола к терморегулятору — это заключительный и поэтому очень ответственный этап установки системы теплых полов.

Для того, чтобы вы смогли с легкостью самостоятельно выполнить такой монтаж, представляем нашу пошаговую фото инструкцию – установка и подключение терморегулятора к теплому полу.

В качестве примера для установки будем использовать достаточно популярный, проверенный временем терморегулятор Devi Devireg 535 (D535).

Комплект поставки терморегулятора Devireg 535, кроме инструкции и брошюры на различных языках, включает механизм терморегулятора с рамкой и датчик температуры теплого пола.

Для подключения теплого пола к терморегулятору, воспользуемся стандартной монтажной схемой (см. изображение ниже), достаточно подробно мы описывали ее в нашей статье «Схема подключения терморегулятора теплого пола».

Для удобства, производители всегда указывают схему подключения на тыльной стороне терморегулятора или рядом с клеммами, поэтому во время монтажа, схема всегда остается на виду.

Перед подключением терморегулятора, был выполнен монтаж теплого пола Devi, концы нагревательного кабеля выведены в подрозетник. Так же туда подведен трехжильный питающий кабель и гофрированная труба (гофра), для датчика температуры.

Перед установкой, в первую очередь, отключаем подачу электрического тока. Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл. », обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!





Приступаем к установке терморегулятора теплого пола



1.Устанавливаем датчик температуры теплого пола.

Для этого:

          1.1.Отрезаем гофрированную трубу (гофру) в подрозетнике.

Второй конец гофры находится возле нагревательных матов в полу. Это сделано для того, чтобы после выполнения всех отделочных работ, была возможность поместить датчик температуры теплого пола, контролирующий степень нагрева, от терморегулятора к нагреваемой поверхности.



          1. 2.Помещаем датчик температуры теплого пола в гофру, как показано на изображении ниже.

Затем проталкиваем его до упора, датчик должен обязательно попасть в определенное для него при монтаже теплого пола место.

2. Подключаем заземление к теплому полу.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

          2.1. Для этого отрезаем по длине (60мм – 80мм) и снимаем изоляцию с проводов, идущих от нагревательного кабеля.

          2.2. Для большего удобства необходимо скрутить жилы экрана между собой, как показано на изображении ниже

          2.3.Соединяем, с помощью клеммника экраны концов нагревательного кабеля, с заземлением (защитным нулём) питающего кабеля – желто-зеленый провод.

Для соединения удобно использовать клеммник WAGO 222-412, как в нашем примере. После фиксации проводов, соединение убирается в подрозетник и в последствии находится за терморегулятором.

3.Подготавливаем терморегулятор к установке.

Снимаем лицевую панель с рамкой. Для этого необходимо поместить прямую отвертку в паз в нижней части лицевой панели и надавить, как показано на изображении ниже.



 После чего щелкнет фиксатор, а лицевая панель подастся вперед, и вы сможете с легкостью разобрать терморегулятор, на составные части.

4.Подключаем провода к терморегулятору.

Обрезаем по длине (60мм – 80мм) и снимаем изоляцию с концов проводов (8мм – 10мм) необходимых при подключении терморегулятора. После чего, зажимаем их в соответствующих клеммах, по схеме установки.

5. Подгибаем провода за терморегулятор.

Так-как при подключении теплого пола к терморегулятору используется большое количество проводов, для успешной установки его в подрозетник они должны быть аккуратно уложены и в дальнейшем не препятствовать монтажу.

6. Выставляем по уровню и фиксируем механизм терморегулятора в подрозетнике.

7. Устанавливаем рамку.

8.Защелкиваем лицевую панель.

Для этого вставляем её в посадочное место и аккуратно, до щелчка, надавливаем. После фиксации, лицевая панель так же удерживает собой декоративную рамку.

Теперь можно включить подачу электричества и протестировать работу терморегулятора и всей системы теплого пола. Для этого нажимаем на кнопку включения (с левой стороны терморегулятора), после чего должен зажечься красный индикатор, а на ЖК экране появится текущая температура поверхности, куда установлен теплый пол.

На этом установка завершена. Только не ждите мгновенного нагрева поверхности пола, в свой стандартный режим работы теплый пол, подключенный к электронному терморегулятору, выходит только после нескольких часов, после первого включения.

Любые возникшие вопросы при подключении автоматического терморегулятора теплого пола оставляйте в комментариях к статье, постараемся вам помочь!


как установить и подключить термодатчик своими руками в квартире или доме? как правильно произвести монтаж и какие нюансы бывают во время установки

Как проверить теплый пол

Проверка пола на наличие неисправностей начинается с определенной подготовки. Она включает в себя проверку наличия электроэнергии в доме, выявления, есть ли ее подача на регулятор температуры (обычно достаточно посмотреть на лампочку-индикатор, которая имеется на устройстве).

Далее, если электроток имеется, проверяются настройки температуры. Бывает, что регулятор просто установлен на минимум и кажется, что система не греет. Следует внимательно оценить положение регулятора, чтобы исключить этот вариант. Только после того как удастся убедиться, что с подачей электричества все в порядке, а уровень температуры стоит нужный, но пол все-таки не нагревается, можно переходить к более серьезным методам диагностики.

Как подключить терморегулятор

Если есть хотя бы какие-то знания об электричестве, то можно попытаться провести диагностику самостоятельно. Для этого потребуется приобрести мультиметр, отвертку. Заменить мультиметр помогает индикатор напряжения, но он не всегда достаточно информативен для точной диагностики.

Индикатор напряжения

Иногда в проверке нуждается и только что купленное оборудование

Но важно помнить, что не залитый стяжкой электрокабель (особенно – смотанный) включать на воздухе нельзя. Проверить перед заливкой его, конечно, можно, но подача питания производится не дольше 5 минут, а провод при этом должен быть полностью развернут

Почему нельзя делать пол без подключения терморегулятора

Несмотря на то, что технически это возможно, опытный специалист не станет так делать. Для такого решения есть объективные причины, среди которых выделяют комфорт, безопасность и экономию электроэнергии.

Дискомфорт

Помимо того, что теплый пол без терморегулятора придется каждый раз включать и выключать вручную, есть еще один момент, который доставит дискомфорт.

Дело в том, что температура нагрева элементов системы может достигать 60 градусов. Таким образом, температура поверхности может составить около 50 градусов. А если схема использует двужильный кабель, то он накаляется до 70 градусов.

Устройство ТП

Если же кабель проложен под керамической плиткой, которая обладает крайне высокой теплопроводностью, ходить по ней станет не очень приятно. Естественно, что удобства такая система явно не добавит.

Влияние на напольное покрытие

Постоянное воздействие высокой температуры способно испортить практически любое напольное покрытие. Ведь для каждого вида есть предельно допустимая температура, до которой их можно нагревать. Например, для ламината она составляет около 35ºС, в зависимости от класса.

Ламинат

Влияние постоянной высокой температуры на напольное покрытие:

  • Если на полу постелен линолеум, он может начать расслаиваться и пузыриться.
  • Постоянно нагреваемый ламинат начнет расходиться по швам, отдельные планки станут коробиться.
  • Деревянные полы будут рассыхаться и появятся щели на покрытии.
  • У ковролина может повредиться верхний синтетический слой.

Единственный материал, который может переносить высокие температуры – это керамогранит. Однако с ним тоже не все так просто. Ведь от сильного нагрева будет расширяться клей, на который посажена плитка, так что со временем и он начнет портиться.

Кроме того, есть вероятность разрушения самого нагревательного элемента: у кабеля может начать плавиться его оплетка, а это рано или поздно приведет к неприятным последствиям. Поэтому перед подключением теплого пола без реле стоит хорошо подумать.

Как правильно подключить своими руками?

Чтобы правильно подключить терморегулятор к теплому полу своими руками, нужно строго следовать рекомендациям монтажных работ:

  1. В подготовленный карман уложить монтажную коробку и подсоединить силовой электрокабель.
  2. В отверстие установочного стакана необходимо вывести термодатчик.
  3. Подведите электропровода для включения трехходового клапана или нагревательных кабелей.
  4. Используя инструкцию термоприбора, произвести подключение нагрузки и температурного устройства.
  5. Далее, подсоединяется питающий кабель к входным электроклеммам терморегулятора.
  6. Подается электропитание и включается обогрев. Для контролирования нагрева пола устанавливается температурный режим 26-28 градусов. В случае расположения датчика в стене применяют температуру 20-22 градуса.

После всех монтажных работ необходимо протестировать системы на функционирование. Области с неравномерным обогревом отключают от сети и проводят проверку на сопротивление. Обнаруженные неполадки устраняют и восстанавливают функционирование системы теплого пола. Правильность установленной системы определяется при получении необходимого климата при нескольких этапах включения/отключения нагревательных элементов.

Установка температурных датчиков

Установка датчика теплого пола выполняется с учетом правил безопасности. Несанкционированный доступ к нему нужно ограничить, в первую очередь, для маленьких детей. Рекомендуемая высота установки — 1,7 м. Производитель поставляет терморегуляторы, которые предназначены для скрытой и открытой проводки. Приборы первого типа при установке необходимо заглубить в стену.

Порядок действий:

  1. В стеновой перегородке делают полуотверстие: его глубина должна быть достаточной для установки монтажной коробки;
  2. От выемки вниз и в стяжке полов пробивается канал (штроба) для прокладки кабелей и сигнальных проводов;
  3. От посадочного места вверх и до распределительного щита пробивается канал для входных проводов.
  4. Сигнальные провода и силовой кабель упаковывают в пластмассовый защитный шланг: его диаметр выбирают таким образом, чтобы в случае необходимости прибор можно было извлечь. Изгиб тубы должен быть достаточно округлым (от 5 см) — он не должен со временем стать препятствием для возможного продвижения прибора и кабеля.
  5. Датчик размещают на равноудаленном расстоянии от всех тепловых элементов и не ближе 0,5 м от стеновой перегородки.

Подключение температурного датчика

Подключение датчика теплого пола — многооперационный процесс, соблюдение которого требует тщательности. До того как подключить датчик к электросети, необходимо выполнить подготовительные работы:

  1. Обесточить сеть;
  2. В распределительной коробке на дин-рейке закрепить дополнительно защитное отключающее устройство и автоматический прерыватель. Внешне приборы похожи, но принцип работы их различен. Первый девайс предназначен для отключения напряжения в случае повреждения изоляции и появлении «пробоя» на стены. Второй необходим для отключения сети при коротком замыкании;
  3. К месту монтажа датчика от распределительной коробки проложить трехжильный кабель.

Как подключить датчик теплого пола? В распределительной коробке подключить провода следующим образом:

  • черный: к промежуточному автомату (снизу), от него — к УЗО (снизу), далее — к вводному автомату;
  • голубой (синий): к УЗО (снизу), далее — к колодке с нулевыми проводами;
  • желтый с зеленой полоской — к земляной шине.

В монтажной коробке нужно подсоединить провода к терморегулятору в соответствии со схемой. Порядок подключения и схему определяет инструкция.

Все устройства оснащены стандартной колодкой с шестью клеммами, на которую нанесена соответствующая маркировка. У каждого разъема стоит марка, которая обозначает:

  • L: «фазный провод» от сети;
  • N: «нулевой» провод от сети;
  • L1: «фазный провод» к тепловому контуру;
  • N1: «нулевой» провод к тепловому контуру;
  • PE: заземляющая шина.

Следует обратить внимание:

  1. На колодках некоторых терморегуляторов может отсутствовать клемма для подключения «земляного провода». В этом случае, соответствующие провода скрепляют напрямую — с помощью подходящего разъема или болтового соединения;
  2. Маркировка проводов, которые подключаются к рабочим элементам нагревателя, может иметь другой вид, например: «L» и «N» соединены перемычкой со значком резистора (прямоугольником).

На что стоит обратить внимание при установке датчика?

При монтаже любой нагревательной системы, датчик температуры обязательно заводится в веерную зону прогрева. Минимальное расстояние датчика от стены составляет 0,5 метра, между второй веткой нагревательных элементов или тонким нагревательным матом. Это позволит корректно отслеживать температуру пола именно в этой точке. Показания, которые снимаются с веерной зоны, максимально отвечают действительности, даже если речь идет о сотых.

Расположение датчика терморегуляторы между первой линией укладки кабельного нагревательного элемента приведет к фиксации неправильных данных и, как следствие, уменьшение срока службы теплого пола. Это будет спровоцировано перегревами проводника или частыми циклами включения/выключения в минимальном временном промежутке.

Если речь идет об установке интеллектуального терморегулятора с выведенным датчиком, который вычисляет скорость нагрева и остывания стяжки, игнорирование упомянутого размещения нарушит функцию «предугадывания». Также стоит отметить, что значительная разница в показаниях между фактических и фиксируемым нагревом может привести к выбросу такой ошибки, как обрыв датчика. На самом деле, с датчиком все в порядке, просто он расположен в более холодной зоне и не видит изменений теплового фона при нагревании и остывании стяжки над нагревательным кабелем теплого пола.

Отсутствие информации по сопротивлению для терморегулятора чревато не только износом всей системы, но и сбоем внесенных программ прогнозирования, которые устранить можно лишь путем обращения в сервисный центр.

С механическими регуляторами ситуация обстоит проще. Никаких программ и настроек, лишь механические кнопки управления, которые задают нужную температуру по данным из датчика. Размещение последнего в первой линии или холодной зоне укажет на недостаточный нагрев. Переход из комфортного режима на усиленный нагрев спровоцирует не только износ матов и кабеля, но и оплавление контактов в узловой коробке, где соединяется бытовая сеть с самим потребителем.

Подбор оборудования исходя из имеющегося напольного покрытия

На сегодняшний день регулятор теплого пола без датчика температуры или, наоборот, с полным комплектом различных модификаций следует выбирать исходя из того, какой материал применяется в качестве облицовки поверхности пола. Многие устройства получили определенную конструкцию именно из-за особенностей пола, в который они будут монтироваться.

К примеру, внутренние датчики температуры могут быть монтированы только под покрытие с минимальной нагрузкой на основание, а значит керамогранитная или керамическая плитка уже не могут быть использованы. Обычно датчики монтируются не в пол, а в непосредственной близости от него с последующим подключением к термостату. В таком случае устройство собирает и оперативно предоставляет информацию о нагреве воздуха на управляющую часть системы.

На сегодняшний день производители выпускают следующие виды приборов:

  1. Под легкие варианты напольных покрытий (ламинат, линолеум, ковролин и т.д.) устанавливают датчики цилиндрической формы из пластика. Закрепляются они на конце силового кабеля. Устанавливать такое устройство можно только после того, как в перекрытиях уложены любые влагосодержащие слои. Особенно это касается бетонной стяжки, которая должна досконально высохнуть прежде, чем можно будет работать с ней. Под датчик штробится отверстие, в которое закладывается гофрированная трубка с устройством внутри. С одной стороны трубка запаивается для защиты от раствора, которым заливается стяжка, а с другой датчик всегда можно будет изъять, если появится такая необходимость.
  2. Под массивные материалы (кафель, камень, древесина и т.д.) устанавливаются большие по размерам устройства с дополнительной защитной оболочкой.

Функции и выбор терморегулятора

Терморегулятор – тоже очень важное устройство, которое используется при монтаже системы нагрева полов. Он будет обрабатывать показатели, которые передает ему термодатчик, и, в зависимости от них, управлять системой

Основные виды терморегуляторов

Функции терморегулятора:

  • управление системой подогрева;
  • контроль и поддержание оптимальной температуры пола;
  • процесс контроля затраченной электроэнергии;
  • оптимизация и улучшение работы подогрева полов.

Терморегулятор Warmehaus TOUCHSCREEN

Компактный удобный терморегулятор теплого пола Termo+ A008 16A с программированием на неделю

Таблица. Типы терморегуляторов.

Опытные мастера рекомендуют при монтаже устанавливать терморегулятор программируемый. Затраты на него быстро окупятся во время отопительного сезона, когда счета за электроэнергию будут в разы увеличиваться по сравнению с теплым периодом года.

Терморегулятор для теплого пола TOP FLOOR M6.716

Есть регуляторы и с сигнализацией. Если датчик зафиксирует перегрев покрытия, то устройство сообщит о нарушении владельцу дома при помощи специального сигнала.

Схема подключения механического термостата для водяного теплого пола

Процесс монтажа

Шаг первый – разметка места установки терморегулятора и штробления углубления под датчик

Оптимальная высота размещения регулятора – 0,5 метра. Прибегнув именно к такому значению, штатного провода датчика хватит для протяжки в ближайшую веерную зону, минуя частую ошибку – установку в холодной зоне.

В случае с кабельным нагревательным проводником или готовыми тонкими матами на синтетической сетке, место установки может быть лишь одним, так как определяется выводом кабелей питания от крайней точки кабеля.

Используя дрель с насадкой-коронкой, выполнятся углубление, в которое устанавливается подрозетник. Именно в нем будет происходить соединение кабеля датчика с регулятором и, собственно, кабеля питания с вводом бытовой сети.

От полученного углубления, на глубину нижнего входного сквозного отверстия подрозетника, выполняется вертикальное углубление перфоратором. Аналогичное дублируется и на полу.

Шаг второй – установка подрозетника и подвод сети электропитания

Монтаж подрозетника (коробки) выполняется на стартовую или финишную шпаклевку. После схватывания последней, в верхнее отверстие заводят провод 220 В. На данном этапе не стоит спешить с отделкой подвода сети, так как длины провода может не хватить для установки соединительной клеммной колодки.

Шаг третий – укладка гофры с температурным датчиком

В первую очередь, необходимо протянуть датчик с проводом по всей длине гофры. Именно в данном случае понадобится упомянутая ранее внутренняя протяжка. Сам датчик должен выступать за пределы гибкой трубки на несколько сантиметров. Верхнюю часть проводника в гофре заводят в подрезетник, в котором будет находится регулятор.

Стоит сразу отметить, что при условии установки нескольких систем теплых полов с аналогичными датчиками, можно использовать один регулятор. Достаточно выполнить сквозное штробление стены и завести кабель с другой комнаты на место установки регулятора. Выполнить это необходимо до момента установки подрозетника.

Шаг четвертый – герметизация

Все соединения гофрированной трубы, начиная от коробки на стене, и заканчивая выводом датчика в свободный выпуск, необходимо герметизировать. Части гофры соединяют изолентой, а сам датчик закрывают заглушкой. Соединение последней также дублируют изолентой.

Тщательная герметизация необходима для защиты внутреннего пространства от попаданий раствора бетона или шпаклевки, что позволит произвести замену датчика, если, конечно, такая необходимость возникнет в процессе эксплуатации.

Таким образом, становится совершенно ясно, что гофрированная мягкая труба служит проходным элементом для быстрой замены датчика теплого пола без удаления плитки или другого напольного покрытия.

Шаг пятый – выбор заглушки на датчик

Как правило, в комплекте с теплым полом уже имеется все необходимое, в том числе и заглушка. Если она пластиковая или резиновая, ее стоит заменить на медную, которая обладает более высокими показателями теплопроводности.

Если и такую заглушку найти достаточно сложно, можно изготовить ее самостоятельно. Для этого необходимо взять кусочек медной трубки на 15 и, соответственно, заглушку по ее размеру. Не нужно использовать никакие герметики и уплотнители. Это может влиять на актуальные показатели в процессе нагрева и остывания стяжки.

Шаг шестой – крепление датчика

Уже упакованный в гофру и заглушку датчик теплого пола необходимо закрепить. Для этого, край размещенный на полу, непосредственно перед заглушкой, крепят к полу строительной металлической лентой, точнее сказать ее небольшим кусочком. Проложенный рядом силовой провод питания нагревательного кабеля или тонкого мата скрепляют с гофрированной трубой пластиковыми стяжками.

Шаг седьмой – замазка канавки с датчиком

Используя плиточный клей, можно замазать датчик на уровень с черновой бетонной стяжкой. Для начала последующих кладочных работ не нужно выдерживать никакой временной промежуток.

Последовательность монтажа

Прежде чем устанавливать регулятор, непременно ознакомьтесь с прилагаемой технической документацией. Термостат лучше всего монтировать рядом с розетками на высоте от пола 60–100 см. Перед установочными работами отключите электричество в домашней сети.

Напрямую

Чтобы установить термодатчик подобным методом, регулятор и нагревающий кабель соединяют напрямую. При таком типе подключения сам греющий элемент идет в одной связке с термостатом.

С применением распаечной коробки

Эту деталь используют в качестве промежуточной между термоустройством и нагревающим элементом. Схема подсоединения такая: от регулятора до распаечного блока протягивается один кабель, а к нагревающему проводу – другой.

Для того чтобы смонтировать регулятор потребуется: гофротрубка, отвертка, крепежные винты, монтажная коробка, уровень, индикатор.

Пошаговая инструкция по установке:

  1. В стенке вырезается отверстие под коробку для монтажа термоустройства. Ниже проделывается штроба для протяжки электропроводов. Коробка ставится на нужное место.
  2. Выполняется протяжка электропроводки. Кабель питания и элемент термодатчика подсоединяются к распаечной коробке.
  3. Электропровода подключаются к термостату, после чего он монтируется в коробку и крепится.
  4. Основные системные узлы подсоединяются соответственно техдокументации к изделию.
  5. По окончанию устанавливается по уровню лицевая панель и крепится посредством винтов.

Постоянная эксплуатация системы обогрева должна начинаться не ранее чем через 3–4 недели после заливки стяжки. А если выбрали плитку – после ее укладки. Под действием тепла стяжка может просто полопаться.

Особенности выбора в зависимости от напольного покрытия

Подразделяются датчики для системы «теплый пол» и от того, под какой тип покрытия они устанавливаются. При этом различается монтаж.

Под мягкое покрытие

Температурный датчик, монтируемый под ковролиновое, линолеумное, пробковое покрытие – цилиндр небольшого размера, крепящийся на конце отрезка кабеля. Ставят его, когда стяжка полностью схватится. Для этого в ней проделывают узкую канавку.

Под твердое покрытие

Монтируются, например, под дерево, плитку. Термодатчик здесь габаритнее, покрыт гелем, защищающим от повреждений. Монтаж его несколько сложнее и может быть прямой или с применением монтажной коробки.

Монтаж термодатчика теплого пола

Произвести монтаж датчика теплого пола можно с использованием защитной коробки, которая располагается между кабелем и термостатом, либо произвести соединение с терморегулятором напрямую. По отзывам потребителей, второй вариант более удобен и надежен для проведения самостоятельных работ, без услуг специалиста.

Монтаж датчика можно выполнить несколькими способами, которые зависят от выбранной модели теплого пола. Поэтому, чтобы не допустить ошибок, которые могут привести к не поправимым последствиям, необходимо каждый вариант рассмотреть отдельно.

Монтаж датчика с нагревательным кабелем

Установку температурного датчика теплого пола в совокупности с электрическим кабелем, можно разделить на семь главных этапов:

  • определить место расположения термостата;
  • штробление стен для проводов;
  • покрытие теплоизоляционного слоя;
  • крепление демпферной ленты;
  • укладка кабеля;
  • монтирование термодатчика и термостата;
  • заливка бетонной стяжки.

Установка терморегулятора для пленочного теплого пола

Место для терморегулятора должно быть защищено от прямых солнечных лучей и других нагревательных элементов. Так же для безопасности детей и домашних животных, место его расположения не должно быть менее 0,5 – 1 метра от уровня пола. Помещается изделие в специально изолированную коробку.

Кабель от датчика просовывается в гофрированную трубку

К месту расположения термостата прокладывается трехжильный электрокабель. От пола к коробке в стене проделываются две штробы, в которые монтируются пластиковые трубки.  В одной трубе будут располагаться провода кабельной системе, во второй провод датчика.

Закрепить кабель с датчиком к теплому полу

Выполнив эти работы, на основании помещения укладываются теплоизоляционный и паронепроницаемый материал слоем в 20 мм. Далее для фиксации электрического кабеля крепится монтажная лента. Перед тем как на нее уложить нагревательные элементы теплого пола, все провода протягиваются к термостату.

Другой конец провода в оболочке провести к терморегулятору

Уложив и закрепив кабеля электрической системы с определенным шагом, выполняется бетонная стяжка. Но перед ее заливкой, необходимо убедиться в том, чтобы соединяющая муфта элементов, находилось непосредственно в самой стяжке.

Подключить к терморегулятору и заделать штробу шпаклевкой

Монтаж датчика с нагревательными матами

Установка датчика теплого пола на основе нагревательных матов производится намного быстрее, чем при первом методе. Выполняется монтаж следующим способом:

  1. Установка терморегулятора. Он устанавливается на стене в наиболее удобном месте, но не менее 30 см. от пола. В намеченном участке перфоратором проделывается отверстие для установки термостата. От штробы вниз по стене и вдоль основания помещения выдалбливаются канавки для прокладки концов нагревательного мата и термодатчика.
  2. Подводка питания. К установке терморегулятора подводится электрическое питание. При этом сечение проводника силовой линии должно совпадать с силой тока нагревательного мата.
  3. Подготовка основания. Червонный пол для укладки нагревательной модели должен быть ровный. Для этого с него щеткой убирается весь мусор и пыль, а трещины заделываются грунтовкой.
  4. Составление схемы. На основании помещения помечаются разметки нахождения габаритной мебели и напольной электротехники.
  5. Укладка матов. На заранее подготовленном свободном пространстве пола расстилаются маты. Чтобы электрическая система занимала всю отапливаемую площадь помещения, ее необходимо раскроить на удобные фрагменты. Разрезается нагревательный материал по строго намеченным линиям, без повреждения кабелей.
  6. Место расположения датчика. Участок для датчика теплого пола должен располагаться между витками нагревательного кабеля.
  7. Фиксация проводов электрической системы. Через заранее подготовленную штробу, к коробке термостата выводятся монтажные провода нагревательных матов.
  8. Установка термодатчика. Перед соединением датчика, с помощью специального оборудования необходимо проверить его сопротивление с нагревательными матами. Если их значения совпадают, термодатчик помещают в специальную гофрированную трубу, где один конец будет располагаться под напольным покрытием, а второй подведен к термостату. Сам трубопровод укладывается в проделанную нишу таким образом, чтобы радиус изгиба у стены был не менее 5 см.

Для закрепления монтажа датчика, на штробу укладывается тонкий слой цементного раствора. Затем для подключения датчика теплого пола его концы необходимо облудить и подсоединить к термостату.

https://youtube.com/watch?v=v-RNyu5cOPU

Виды датчиков для теплого пола

Регулировкой режима работы системы «теплый пол» занимается терморегулятор (термостат) и подключаемый к нему датчик (или два) температуры. Их может и не быть вовсе, но такой режим нежелателен, т. к. появляется риск перегрева напольного покрытия. В первую очередь это относится к ламинату, паркету, линолеуму.

Работа датчика состоит в том, что он расположен рядом с нагревательными элементами теплого пола. Погрешность измерения мала и позволяет точно поддерживать температуру нагрева, не допуская отрицательного воздействия на финишное покрытие.

Датчики измерения уровня нагрева для системы «теплый пол» разделяют по месту установки:

  • Монтаж в пол.  Термоэлемент устанавливается вместе с нагревательным кабелем.
  • Внешний монтаж. Предназначены для измерения температуры воздуха в помещении. Могут быть встроены в терморегулятор, или подключаться к нему отдельно.

Датчики, предназначенные для установки под напольное покрытие, классифицируют в зависимости от типа этого покрытия:

  • Для мягких покрытий. Это – ламинат, паркет, линолеум. Датчик представляет собой пластиковый цилиндр с проводом.
  • Для твердых покрытий. Это – керамическая плитка, искусственный и натуральный камень. В данном случае учитываются особенности укладки такого покрытия (чаще всего на клей или в бетонную стяжку), и тот факт, что измеряющее температуру устройство должно быть расположено в стяжке. Поэтому он немного большего размера и имеет защитную оболочку, предохраняющую от механических и химических воздействий смесей, используемых при заливке раствора.

Сами терморегуляторы различаются по количеству подключаемых термодатчиков – только для контроля нагрева пола или можно доукомплектовать еще и устройством измерения температуры воздуха. Второй вариант предпочтителен в тех случаях, когда система “теплый пол» является основной отопительной системой. Это позволит контролировать температуру в комнате и, одновременно, не допускать перегрева напольного покрытия.

Существует вариант, называемый датчиком-ограничителем, следящим за тем, чтобы температура не опускалась ниже установленного значения.

Некоторые виды могут иметь систему, контролирующую исправность всех подключенных устройств, и сигнализирующую при появлении неполадок, при неисправности контролирующего нагрев датчика.

Чаще всего терморегуляторы разделяют по принципу действия:

  • Механические. Самые простые, наиболее дешевые. Регулировка осуществляется поворотом колесика. Нет возможности установить точное значение желаемой температуры. Данный вид ориентирован на работу с одним датчиком, как правило, установленным в полу.
  • Электронные. Управление осуществляется при помощи механических или сенсорных кнопок. Значение желаемой температуры отображается на небольшом дисплее. Может быть предусмотрена возможность контроля нагрева воздуха и пола.
  • Программируемые. Наиболее функциональный вариант, при помощи которого можно запрограммировать режим работы обогрева на сутки или неделю вперед. Такие терморегуляторы позволяют устанавливать время включения и величину нагрева.Можно заметно сократить затраты на электричество, если отключать нагрев в то время, когда дома никого нет (например, в рабочее время), и включать к приходу людей. Следует только помнить, что полу нужно некоторое время для разогрева, поэтому включать нагрев надо заранее.

Для водяных систем терморегуляторы также разделяются на:

  • Механические. Управление каждым контуром осуществляется вручную.
  • Электронные. Более удобное и наглядное управление теплым полом.

Как правильно подключить пленочный теплый пол своими руками

Сведем действия в пошаговую инструкцию.

Проектирование

На плане помещения в масштабе чертим схему расположения всех деталей. От пленки до стен нужно выдерживать расстояние 10-15 см и укладывать ее только на свободных от мебели участках. Не допускается нахлест листов термопленки друг на друга.

Фото: Instagram centr_teplih_polov

Пленочный теплый пол укладывают только на свободных от мебели участках. Если в помещении есть зона отдыха, пленку лучше расположить вдоль диванов и кресел. Благодаря этому ноги будут находиться на разогретой поверхности.

Подготовка основания

Поверхность должна быть ровной, без выступающих острых частей и впадин. Если нужно, дополнительно выравниваем ее: на дощатый настил укладываем фанеру, а по бетонному перекрытию заливаем цементно-песчаную стяжку.

Укладка теплоотражающего слоя

Раскатываем по поверхности изофол фольгированной частью вверх. В углах крепим его двусторонним скотчем или строительным степлером. Отдельные полосы материала склеиваем между собой скотчем в единое полотно.

Укладка термопленки

Раскатываем нагревательную ленту по поверхности медной полосой вниз в соответствии с чертежом. При необходимости разрезаем ее на элементы.

Фото: Instagram buran_siberia

Фото: Instagram o_remonte_ufa

Фото: Instagram art__objects

Сборка электрической цепи

Соединяем детали в соответствии со схемой подключения пленочного теплого пола.

Фото: Instagram teplona5

Инфракрасные пленочные нагреватели всегда соединяют параллельно друг другу. Если один из элементов выходит из строя, остальные продолжают функционировать. При этом обязательно нужно учитывать рекомендации производителей терморегуляторов.

Провода фиксируем контактными зажимами с помощью плоскогубцев. Специальной битумной изоляцией защищаем места присоединения проводки и медные контакты в местах среза.

Фиксируем свободные элементы скотчем к изофолу, чтобы избежать их сдвига.

Фото: Instagram o_remonte_ufa

Фото: Instagram o_remonte_ufa

Фото: Instagram o_remonte_ufa

Подключение терморегулятора

При помощи битумной изоляции фиксируем термодатчик на нижнюю сторону термопленки под графитовой (черной) полосой. Чтобы выровнять основание, делаем в теплоотражающей подкладке вырезы в местах прокладки проводов, установки контактных зажимов и крепления датчика. Незакрепленные детали фиксируем скотчем.

Согласно схеме производителя, подключаем проводку к терморегулятору. Устанавливаем его в подрозетник или на монтажную площадку. Только после этого присоединяем систему к электричеству, предварительно обесточив цепь в щитке на лестничной клетке.

Тестируем систему инфракрасного отопления

Запускаем терморегулятор и тщательно проверяем работу каждого нагревательного элемента. Они должны равномерно нагреваться. Без искрения и перегрева в местах присоединения проводов. Холодные участки термопленки свидетельствуют об отсутствии контакта в электроцепи.

Фото: Instagram tsentr_teplyh_polov

Даже если стык бронирующих листов фанеры попадает на нагревательный элемент, дюбеля нужно забивать в промежутках между графитовым напылением. Чтобы избежать смещения и повреждения пленки, ее следует прикрепить к полу двусторонним скотчем.

Укладка защитного покрытия

Перед монтажом ламината раскатываем по поверхности полиэтиленовую пленку или подложку, рекомендованную производителем напольного покрытия.

Перед укладкой ковролина или керамической плитки, термопленку нужно защитить прочными листовыми материалами. Раскладываем их так, чтобы при креплении дюбель-гвоздями не повредить рабочие части нагревательных элементов.

Для наглядности приводим видео подключения пленочного теплого пола своими руками.

Техника безопасности

Любые работы по установке электрооборудования должны осуществляться с соблюдением элементарных правил техники безопасности. Несоблюдение таковых может привести к плачевным последствиям.

К основным правилам можно отнести следующие:

  • до проведения работ убедитесь, что все помещение, либо отдельная комната, в которой осуществляется установка датчика, обесточена;
  • не проводите запуск устройства, которое находится в разобранном состоянии;
  • эксплуатация регулятора подразумевает температурный режим от -5 до 40 оС;
  • проводите своевременную очистку термостата от пыли;
  • очистка аппарата должна проводиться средствами, не содержащими растворитель или бензол;
  • ремонт проводите, если только вы на 100 % уверены в своих способностях, при этом вам понадобится разобраться в том, как снять терморегулятор теплого пола;
  • следите за тем, чтобы мощность системы не выходила за допустимые пределы, предусмотренные изготовителем термостата.

Схема подключения электричества

Эта часть монтажа является самой ответственной. Подключение электричества требует последовательных действий:

  1. Испытание кабеля и проводов на сопротивление системы (при помощи мультиметра) и изоляции матов (с помощью мегаомметра).
  2. Подсоединение датчика температуры, терморегулятора и кабеля питания. Это необходимо выполнять по инструкции, входящей в систему ЭТП.
  3. Дополнительное заземление кабеля и шнура питания, которое выполняется за счет фиксации этих элементов защитной клеммой.

В зависимости от модели электрического пола, используемого в качестве обогрева, схемы подключения различаются. Подключение ЭТП намного проще, чем подключение водяного пола. Никаких лишних подсоединений не требуется (например, к электрокотлу), а только к электросети.

Нагревательные маты:

  1. Для начала определяется область расположения терморегулятора.
  2. Укладываются маты согласно инструкции по монтажу.
  3. Температурный датчик, уложенный в гофтрубу, закрепляется между витками системы.

Подключение пленочного пола:

  1. В первую очередь, необходимо соединение всех рядов пленки. Использовать можно только те клеммы, которые шли в комплектации теплого пола. Полоски пленки подключаются параллельно. Все контакты необходимо заизолировать накладками.
  2. В центре теплоизоляционной подложки делается карман для монтажа термодатчика.
  3. Подключение температурного датчика и термопленки к терморегулятору и всей системы к электросети через автоматический выключатель.

Выводы и полезное видео по теме

Видеоролики с обзорами видов и примерами установки терморегуляторов позволят лучше разобраться в их принципе работы и критериях выбора.

Видео #1. Классификация и принцип действия терморегуляторов:

Видео #2. Подробная настройка программируемого терморегулятора:

Видео #3. Монтаж датчика температуры в полу:

Анализ различных терморегуляторов позволяет сказать, что их максимальная функциональность не всегда оправдана как с финансовой, так и эксплуатационной точки зрения. Поэтому это оборудование необходимо подбирать под каждую СТП отдельно.

А как вы выбирали, крепили и подключали терморегулятор для системы напольного обогрева? Поделитесь, что для вас стало решающим ориентиром? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте полезные рекомендации и фото по теме статьи.

3 совета по установке напольного датчика

При установке системы теплого пола больше всего внимания уделяется прокладке греющего кабеля. Независимо от того, используете ли вы пластиковые фиксирующие ленты, чтобы плести кабель взад и вперед по комнате, вставляете ли вы кабель в установочную мембрану или ваша система поставляется предварительно собранной на сетчатой ​​ткани, около 95 процентов усилий уходит на установку. кабель. Остальные 5 процентов уходят на подключение термостата и установку датчика температуры пола.И хотя ясно, что делает датчик температуры пола - обеспечивает точное считывание температуры пола термостату, чтобы он мог регулировать систему, - принцип его работы требует немного большего исследования.

В руководстве по монтажу вашей системы теплого пола есть все подробности о том, как правильно установить датчик температуры пола. Например, он поясняет, что датчик температуры пола не должен достигать середины комнаты, чтобы получить наиболее точные показания температуры пола. Ему нужно всего лишь войти в систему примерно на 6 дюймов, проложить его параллельно (и никогда не перекрывать) нагревательному кабелю. Однако есть несколько советов по установке, которые вы можете не найти в своем руководстве, которые помогут узнать заранее.

Совет №1: Установите два датчика температуры пола.

Когда дело доходит до теплого пола, лучше проявлять инициативу, чем реагировать, если это возможно. Вот почему WarmlyYours предлагает установить два датчика температуры пола, но подключить к термостату только один. Таким образом, если ваш датчик температуры пола выходит из строя, у вас уже установлена ​​резервная копия, которую вы можете просто подключить к задней части термостата.Резервные / сменные датчики пола можно приобрести на сайте www.warmlyyours.com всего за 10 долларов США. Хотя датчики пола очень редко выходят из строя, установка двух вместо одного избавит вас от необходимости ремонтировать в случае, если вы все же столкнетесь с поломкой.

Совет № 2: Используйте подкладку.

Датчик температуры пола толще нагревательного элемента. Тем не менее, при установке системы подогрева пола под плиткой или камнем датчик пола удобно располагается рядом с нагревательным элементом, не увеличивая высоту пола, поскольку тонкий слой обеспечивает достаточно толстую подушку между нагревательным элементом и полом. Однако в системах теплого пола, устанавливаемых под ковром или ламинатом, не используется тонкое отверждение. Нагревательный элемент прилегает непосредственно к напольному покрытию. В результате датчик пола будет расположен выше нагревательного кабеля, что приведет к неровности пола, если вы не устраните проблему. Лучший способ решить эту проблему - вырезать канал в подкладке под системой теплого пола. Это позволит датчику пола получать точные показания без увеличения высоты пола.

Совет № 3: Используйте раствор для ремонта.

Если у вас есть система подогрева пола, установленная под плиткой или каменным полом, и датчик пола выходит из строя, ваши швы могут помочь! Можно дооснастить заменяемый датчик пола в шов, а затем залить его раствором. Это избавит вас от необходимости отрывать плитку для ремонта датчика.

Дополнительный датчик температуры пола входит в комплект поставки любого термостата nSpiration. В настройках термостата пользователи могут выбрать свой тип пола или даже ввести собственный температурный диапазон, чтобы температура пола не превышала рекомендуемые производителем пределы.

Для получения дополнительной информации обратитесь к руководству по установке или позвоните специалисту WarmlyYours по телефону 800-875-5285.

% PDF-1.4 % 723 0 объект> эндобдж xref 723 147 0000000016 00000 н. 0000004042 00000 н. 0000004191 00000 п. 0000005823 00000 н. 0000005963 00000 н. 0000006103 00000 п. 0000006152 00000 н. 0000006201 00000 н. 0000006250 00000 н. 0000006299 00000 н. 0000006348 00000 п. 0000006397 00000 н. 0000006446 00000 н. 0000006495 00000 н. 0000006544 00000 н. 0000006593 00000 н. 0000006643 00000 п. 0000006693 00000 н. 0000006742 00000 н. 0000006790 00000 н. 0000006839 00000 н. 0000006888 00000 н. 0000006936 00000 н. 0000006984 00000 н. 0000007033 00000 п. 0000007081 00000 н. 0000007129 00000 н. 0000007242 00000 н. 0000007268 00000 н. 0000007933 00000 п. 0000007959 00000 н. 0000008504 00000 н. 0000008615 00000 н. 0000016015 00000 п. 0000021522 00000 п. 0000032295 00000 п. 0000043313 00000 п. 0000052848 00000 п. 0000052944 00000 п. 0000053089 00000 п. 0000062600 00000 п. 0000062763 00000 п. 0000062791 00000 н. 0000062911 00000 п. 0000063056 00000 п. 0000063176 00000 п. 0000063321 00000 п. 0000070890 00000 п. 0000079653 00000 п. 0000079983 00000 н. 0000085351 00000 п. 0000085665 00000 п. 0000085734 00000 п. 0000086260 00000 п. 0000086634 00000 п. 0000086881 00000 п. 00000

00000 п. 00000

00000 п. 00000

00000 п. 0000091426 00000 п. 0000091778 00000 п. 0000092126 00000 п. 0000092179 00000 п. 0000092441 00000 п. 0000093263 00000 п. 0000093469 00000 п. 0000093675 00000 п. 0000093785 00000 п. 0000094121 00000 п. 0000094348 00000 п. 0000094414 00000 п. 0000094702 00000 п. 0000094926 00000 п. 0000095132 00000 п. 0000095939 00000 п. 0000096766 00000 п. 0000096952 00000 п. 0000097158 00000 п. 0000097364 00000 п. 0000097570 00000 п. 0000097776 00000 п. 0000097994 00000 н. 0000100107 00000 н. 0000100349 00000 н. 0000100478 00000 н. 0000100978 00000 н. 0000101213 00000 н. 0000101381 00000 п. 0000102012 00000 н. 0000102185 00000 п. 0000102852 00000 п. 0000103025 00000 н. 0000103637 00000 н. 0000103817 00000 п. 0000104471 00000 н. 0000104718 00000 н. 0000112453 00000 н. 0000120325 00000 н. 0000120431 00000 н. 0000120764 00000 н. 0000120872 00000 н. 0000121225 00000 н. 0000121311 00000 н. 0000121600 00000 н. 0000121670 00000 н. 0000121939 00000 н. 0000122788 00000 н. 0000123629 00000 н. 0000124455 00000 н. 0000125280 00000 н. 0000126095 00000 н. 0000134244 00000 н. 0000134400 00000 н. 0000135457 00000 н. 0000135679 00000 н. 0000136496 00000 н. 0000137313 00000 н. 0000137438 00000 п. 0000138105 00000 н. 0000138335 00000 н. 0000138469 00000 н. 0000138982 00000 н. 0000139212 00000 н. 0000139503 00000 н. 0000140315 00000 н. 0000141129 00000 н. 0000141941 00000 н. 0000142175 00000 н. 0000145497 00000 н. 0000145744 00000 н. 0000145876 00000 н. 0000146313 00000 н. 0000146548 00000 н. 0000154702 00000 н. 0000154822 00000 н. 0000155402 00000 н. 0000155608 00000 н. 0000155935 00000 н. 0000156236 00000 п. 0000156356 00000 н. 0000156501 00000 н. 0000196192 00000 н. 0000212749 00000 н. 0000229431 00000 н. 0000293170 00000 н. 0000003848 00000 н. 0000003302 00000 н. трейлер ] >> startxref 0 %% EOF 869 0 obj> поток xb``d`e``x ̀

Поиск и устранение неисправностей | SunTouch

Поиск по продукту:

Коврик для пола

TapeMat

WarmWire

Термостаты SunStat

Кабели ProMelt и SlabHeat

Элементы управления ProMelt

Поиск и устранение неисправностей пола

Значение Ом не соответствует диапазону сопротивления, указанному на идентификационной бирке

Ваш омметр может быть настроен на неправильную шкалу, например, шкала 200 кОм измеряет до 200 000 Ом или 200 кОм.

Установите на глюкометре шкалу, соответствующую имеющейся у вас панели. Например, установите значение 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом. Затем повторите тест.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

  • Установите омметр на шкалу, достаточно высокую для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Если показание в омах немного выше или ниже, проверьте сам измеритель.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, установив его на шкале 200 Ом или на самую низкую шкалу на вашем измерителе и удерживая наконечники измерительных щупов непосредственно вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

  • Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, возможно, поврежден один из измерительных проводов или сам измеритель может быть поврежден и его необходимо заменить. Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
  • Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, вам понадобится мультиметр с меньшей погрешностью, прежде чем продолжить.
  • Если показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения в сопротивлении вашей нагревательной панели. Если панель по-прежнему выходит за пределы допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления панелей UnderFloor следует снимать только с одной панели за раз.

Убедитесь, что вы тестируете только одну панель UnderFloor, и проверьте ее непосредственно с заводских кабелей питания. Если оно выходит за пределы диапазона сопротивления вашей панели, обратитесь к производителю.

Отсутствуют показания сопротивления от контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи.

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом.Следуйте инструкциям по тестированию панели, как описано в руководстве по установке.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

  • Установите омметр на шкалу, достаточно высокую для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Проверить сам омметр. Убедитесь, что ваш глюкометр все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» глюкометра, часто показывающее около 0.От 1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

  • Если ваш измеритель не проходит этот калибровочный тест с показанием значительно меньше 1 Ом, это может означать, что один из измерительных проводов поврежден или сам измеритель может быть поврежден, и его необходимо заменить. Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
  • Если вы не можете заставить ваш глюкометр пройти тест нулевого показания, вам следует попытаться найти мультиметр с меньшим пределом погрешности.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания сопротивления с панели UnderFloor, возможно, поврежден нагревательный кабель.

Кабель был поврежден при установке и требует ремонта

Если место повреждения известно, вам понадобится ремонтный комплект нагревательного кабеля и соответствующие инструменты для завершения ремонта.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Система UnderFloor не утепляет пол

Правильное ли напряжение подается на систему управления?

Проверить напряжение на "стороне линии" на блоке управления. Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

  • Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.
  • Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Проверить напряжение на «стороне нагрузки» регулятора, пока регулятор показывает, что нагревает пол.Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.

Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Если система управления указывает на отключение GFI, она не отправляет питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI ...

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели управления.

Панель UnderFloor может быть повреждена. Проверить панель на надлежащее сопротивление и проверить отсутствие замыкания на массу с помощью цифрового омметра, как описано в руководстве по установке.

  • Мультиметр показывает короткое замыкание на массу. Обратитесь к производителю. У нас есть инструменты, которые помогут найти место, где произошло короткое замыкание, и комплекты для сращивания для ремонта. Свяжитесь с нами для получения подробной информации.
  • Мультиметр показывает, что контур нагрева находится за пределами диапазона сопротивления для этой панели.Запишите показания сопротивления и обратитесь к производителю.
  • Мультиметр не обнаруживает замыкания на массу. Эта панель может иметь очень высокое сопротивление замыкания на землю, которое не может обнаружить стандартный мультиметр. Мегаомметр или тестер Hipot могут определить, есть ли у вашей панели проблемы с изоляцией в цепи нагрева. Свяжитесь с производителем для получения дополнительной информации о правильном использовании этих инструментов и других методах тестирования системы UnderFloor.

Плохое соединение может вызвать отключение GFI.Проверьте все соединения проводов между выключателем в панели выключателя и системой обогрева пола.

Иногда другое устройство в доме может вызывать неприятные срабатывания GFI, если с системой UnderFloor все в порядке.

  • Некоторые устройства, не связанные с системой обогрева пола, могут вызывать неприятные срабатывания GFI вашего элемента управления, часто мгновенно при включении другого устройства. Если ваше управление будет работать некоторое время до того, как произойдет отключение GFI, фактическим источником проблемы может быть электродвигатель или балластная система освещения в доме.Это довольно частая проблема при использовании общего контура для системы утепления пола. Мы рекомендуем использовать выделенную цепь для обеспечения питания наших систем, когда это возможно. Элемент управления мигает «Предел пола» в нижней левой части дисплея, но пол не нагревается так, как хотелось бы.

Наши цифровые элементы управления могут ограничивать максимальную температуру пола для ламината, твердых пород дерева и аналогичных материалов для напольных покрытий, чтобы избежать перегрева и повреждения напольного покрытия.Заводская настройка предела пола по умолчанию составляет 99 ° F для большинства плиточных и каменных полов, но для некоторых напольных покрытий следует установить более низкое значение. При достижении предельной температуры пола на индикаторе в нижнем левом углу дисплея замигает надпись «Предел пола», и пол больше не нагреется.

  • Проверьте предельную температуру пола вашего устройства управления, нажав кнопку «Опции», как описано в инструкции к контроллеру, пока на дисплее не отобразится предельная температура пола. Используйте стрелку вверх (или вниз), чтобы отрегулировать предельную температуру пола до желаемого предела температуры пола.
  • Если два датчика температуры пола подключены вместе параллельно контроллеру, это даст контроллеру индикацию искусственно высокой температуры пола. В этом случае регулятор обычно показывает очень высокую температуру пола или вообще не может преобразовать сигнал в нормальное значение температуры пола. Убедитесь, что к контроллеру подключен только один датчик температуры пола.
  • Возможно, датчик температуры пола поврежден, его необходимо проверить.Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, установленного на шкале 20 кОм, как описано в нашем руководстве по установке. Если в то время она выходит за пределы допустимой температуры пола, ее необходимо заменить. Позвоните производителю, чтобы обсудить варианты достижения этой цели.
  • Вы можете использовать режим Air Sense или Regulator для обогрева пола, но это может не соответствовать вашим ожиданиям в отношении долгосрочной эксплуатации системы. Если вы хотите обсудить эти варианты, позвоните производителю.

Изоляция могла быть неправильно установлена ​​или иметь недостаточное значение «r».

Проверьте изоляцию под системой UnderFloor, особенно на концах обогреваемых секций балок, и убедитесь, что в изоляции нет зазоров, через которые может выходить теплый воздух.

Проверьте «R value» изоляции под панелями, он должен быть стекловолокном от R-13 до R-19.

Мы не рекомендуем использовать пенопластовую изоляцию распыляемого типа под этот тип системы. Когда он «расширяется», он может стекать поверх панелей UnderFloor и предотвращать попадание тепла на верхний этаж.

  • Рекомендуется изоляция из стекловолокна, от R-13 до R-19. Пожалуйста, обратитесь к руководству по установке для получения подробной информации о том, как это должно быть установлено.

Системы UnderFloor обычно нагреваются за час или больше, в зависимости от конструкции пола.

Дайте системе еще час постоянного нагрева, если кажется, что пол не греет, позвоните производителю.

Система UnderFloor сохраняет подогрев пола после того, как он прекратил нагрев

Возможно, управление было "шунтировано".

Если регулятор был отключен, пол может оставаться теплым, когда выключатель питания блока управления находится в положении «Выкл.» Или «Ожидание».

  • Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).

У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать питание на пол.

Если это программируемое управление, возможно, произошла ошибка программирования.

  • Обратитесь к инструкциям по управлению и убедитесь, что все ваши циклы запрограммированы правильно, и все циклы для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

  • Возможно, датчик температуры пола неправильно подключен к контроллеру.Обратитесь к инструкциям по установке вашего блока управления и проверьте имеющиеся соединения датчика температуры пола. С нашими элементами управления "SunStat" провода одиночного датчика температуры пола должны быть найдены только в клеммах 1 и 2, и убедитесь, что они надежно закреплены на месте.
  • Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, способного измерять сопротивление до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли оно в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.
  • Если кажется, что датчик температуры пола находится в правильном диапазоне сопротивления, но регулятор не отслеживает температуру пола должным образом, возможно, датчик температуры пола установлен в неправильном месте. Установить новый датчик температуры пола зачастую проще, чем перемещать датчик в полу. Обратитесь к руководству по установке или позвоните производителю, чтобы узнать, как это сделать, не снимая плитку.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

  • Убедитесь, что каждое из подключений проводов выполнено правильно в соответствии со схемой на задней стороне, и что у вас есть 4 гайки для подключения к системе управления (и 5-й гайки для подключения проводов заземления). Если ваш мультиметр обнаруживает линейное напряжение на проводах со стороны нагрузки элемента управления, когда он выключен или находится в режиме ожидания, элемент управления необходимо заменить.

Устранение неисправностей TapeMat

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Возможно, ваш омметр показывает неправильную шкалу.Например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

  • Установите омметр на достаточно высокую шкалу, чтобы проверить имеющийся у вас продукт. Многие измерители имеют шкалу 2000 Ом или 2 кОм.Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода вместе, чтобы проверить «нулевые показания» измерителя. Часто значение составляет от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

  • Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден и нуждается в замене.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
  • Если показание в омах для контура обогрева было немного большим, «нулевое показание» омметра можно вычесть из значения ома для контура обогрева. Если коврик все еще находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления наших матов необходимо снимать только с одного мата за раз.Возможно ли, чтобы несколько ковриков были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один коврик для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления от контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи.

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для мата с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» («разомкнутая линия» или «превышение предела») не то же самое, что показание 0,1 Ом.

  • Если калибровка вашего измерителя не проходит этот тест нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
  • Если нулевое показание вашего измерителя не намного меньше 1 Ом, попробуйте получить мультиметр с меньшим пределом погрешности, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в сопротивлении от цепи нагрева или ваш измеритель показывает короткое замыкание на массу, очевидно, что кабель поврежден. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области коврика с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

У нас есть ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке, его необходимо отремонтировать.

Если место повреждения нагревательного кабеля известно, вам потребуется ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Устройство обнаружения повреждений кабеля (только мат)

Поиск неисправностей кабеля (для WarmWire)

Кабель для утепления пола не греет пол.

Проверить напряжение на "стороне линии" при управлении от L1 до L2. Соответствует ли оно напряжению мата?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Проверьте выходное напряжение "стороны нагрузки" блока управления, пока он указывает, что подает питание на пол. Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI.

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели блока управления.Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке. Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не обнаруживает замыкания на массу.

  • Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое не может быть обнаружено стандартным омметром. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
  • Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности. Попробуйте снова включить элемент управления, если он по-прежнему отключает GFI без подключения к системе обогрева пола, устройство управления подключено неправильно или неисправно.

Возможно, для регулятора установлено слишком низкое значение предельной температуры пола. В нижнем левом углу дисплея мигает контрольная надпись «предел этажа»?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но, возможно, потребуется установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Коврик сохраняет теплый пол после прекращения нагрева

Возможно, управление было "шунтировано".

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть 4 гайки для подключения к системе управления (и 5-й гайки для заземляющих проводов).

У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен посылать мощность на пол.

Если это программируемое управление, возможно, произошла ошибка программирования.

  • Обратитесь к инструкциям к вашему устройству управления, чтобы убедиться, что все ваши времена цикла запрограммированы правильно, и все времена цикла для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

Необходимо заменить блок управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли оно в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющему проводу. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля.Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов. Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты помогут вам быстро пройти или не пройти проверку изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов.Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ, чтобы выполнить «Тест мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить проверку мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не обязательно должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки.Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются. Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка мощности не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева была повреждена, и использование сетевого напряжения могло привести к возгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

  • Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата. Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремонтные комплекты нагревательного кабеля, номер для заказа 81007142. Позвоните производителю для получения дополнительной информации или для размещения заказа на ремонтный комплект.
  • Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения «стороны нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол. Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
  • Если имеется амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола.Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом. Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не сработал, можно дополнительно проверить целостность изоляции на нагревательных элементах, применив воду из-под крана к кабелю, где внешняя оболочка имеет был поврежден и тщательно замочите. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры предосторожности, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста.После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

  • Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для просушки. Затем на поврежденную куртку можно нанести тонкий слой подходящего герметика для дополнительной защиты. Вы можете использовать тонкий слой 100% силиконового герметика или два или три слоя термостойкой «жидкой электрической ленты», чтобы снова запечатать куртку.Дайте ему полностью застыть, прежде чем продолжить установку.
  • Если GFCI в системе управления срабатывает после того, как вода была нанесена на поврежденную рубашку, изоляция на нагревательном элементе (-ах) была повреждена, и ее необходимо отремонтировать с помощью комплекта для ремонта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

Устранение неисправностей WarmWire

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Ваш омметр может иметь неправильную шкалу, например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

  • Установите омметр на достаточно высокую шкалу, чтобы проверить имеющийся у вас продукт. Многие измерители имеют шкалу 2000 Ом или 2 кОм. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

  • Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден, и его необходимо будет заменить.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
  • Если показание в омах для контура обогрева было немного большим, «нулевое показание» омметра можно вычесть из значения ома для контура обогрева. Если коврик все еще находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления для кабелей WarmWire необходимо снимать только с одного кабеля за раз.Возможно ли, чтобы несколько кабелей были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один кабель для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления от контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи. Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для кабеля с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

  • Если калибровка вашего измерителя не проходит этот тест нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
  • Если нулевое показание вашего измерителя не намного меньше 1 Ом, попробуйте получить мультиметр с меньшим пределом погрешности, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в сопротивлении от цепи нагрева или ваш измеритель показывает короткое замыкание на массу, очевидно, что кабель поврежден. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области кабеля для обогрева пола с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

У нас есть ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке и требует ремонта

Если место повреждения нагревательного кабеля известно, вам потребуется ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Поиск неисправностей кабеля для WarmWire

Кабель для утепления пола не греет пол

Проверить напряжение на "стороне линии" при управлении от L1 до L2. Соответствует ли оно напряжению кабеля?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.
Проверить выходное напряжение "стороны нагрузки" блока управления, пока он показывает, что подает питание на пол.Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI ...
Управление может быть неправильно подключено. Проверьте электрическую схему на задней панели блока управления. Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке.Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не определяет замыкание на массу ...

  • Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое не может быть обнаружено стандартным омметром. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
  • Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности.Попробуйте снова включить элемент управления, если он по-прежнему отключает GFI без подключения к системе обогрева пола, устройство управления подключено неправильно или неисправно.

Возможно, для регулятора установлено слишком низкое значение предельной температуры пола. В нижнем левом углу дисплея мигает контрольная надпись «предел этажа»?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но, возможно, потребуется установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Кабель для подогрева пола сохраняет подогрев пола после того, как он прекратил нагрев

Возможно, управление было "шунтировано".

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).
Ваш блок управления имеет правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать питание на пол.

Если это программируемое управление, возможно, произошла ошибка программирования.

  • Обратитесь к инструкциям к вашему устройству управления, чтобы убедиться, что все ваши времена цикла запрограммированы правильно, и все времена цикла для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».
Необходимо заменить элемент управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке.Находится ли оно в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющему проводу. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля. Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов.Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты помогут вам быстро пройти или не пройти проверку изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов. Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ, чтобы выполнить «Тест мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить проверку мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не обязательно должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки. Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются.Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка мощности не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева была повреждена, и использование сетевого напряжения могло привести к возгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

  • Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата.Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремкомплекты нагревательного кабеля, заказ № 81007142. Позвоните производителю для получения дополнительной информации или размещения заказа на ремонтный комплект.
  • Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения «стороны нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол.Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
  • Если имеется амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола. Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом.Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не сработал, можно дополнительно проверить целостность изоляции на нагревательных элементах, применив воду из-под крана к кабелю, где внешняя оболочка имеет был поврежден и тщательно замочите.ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры предосторожности, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста. После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

  • Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для высыхания, затем на поврежденную оболочку можно нанести тонкий слой соответствующего герметика для дополнительной защиты.Вы можете использовать тонкий слой 100% силиконового герметика или 2 или 3 слоя термостойкой «жидкой электрической ленты», чтобы повторно запечатать куртку. Дайте ему полностью застыть, прежде чем продолжить установку.
  • Если GFCI в системе управления срабатывает после того, как вода была нанесена на поврежденную рубашку, изоляция на нагревательном элементе (-ах) была повреждена, и ее необходимо отремонтировать с помощью комплекта для ремонта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

Вопросы о лучистом обогреве (датчик, термостат и т. Д.)

Рассматривается установка теплых полов в нашей очень маленькой главной ванной комнате. Требуется всего ~ 20 кв. Футов, чтобы покрыть площадь размером ~ 36 x 82 дюйма. Есть несколько вопросов, с которыми, надеюсь, кто-нибудь сможет помочь.

1) Покрытие ковриком: у нас будет туалетный столик, который поднимается на 7 дюймов над плиточным полом на 4 ножках. Можем ли мы сделать так, чтобы теплоизлучающий коврик проходил под ногами, так как это будет типичный удар ногой, а я не Не хочу, чтобы в помещении было холодно.

2) Термостат: я читал, что они взаимозаменяемы для разных производителей (например, коврик SunTouch с термостатом Honeywell). Это верно? Что мне нужно искать, чтобы быть уверенным, что я получаю подходящий термостат, который согласуется с моим ковриком (вольт и т. Д.). Любые рекомендации или предложения относительно того, на что обращать внимание при покупке термостатов?

3) Датчик: Я читал на платах об установке второго датчика. Имеется в виду дополнительный датчик температуры пола? Нужен ли нам еще и дополнительный шнур питания? Связан ли датчик с маркой коврика или термостата, или ни с одним из них? Мне просто любопытно, так как я думаю об использовании ковриков и термостатов разных марок.Я также не вижу, чтобы для каждой марки были проданы дополнительные датчики.

4) Сигнализация: Кажется, что у каждой марки есть собственный монитор сигнализации Loudmouth или что-то подобное. Это необходимо? Если да, то являются ли марки взаимозаменяемыми, поскольку цены немного различаются в зависимости от марки.

5) Матовое расстояние между проводами: я заметил промежутки между марками Warming Systems в 3 дюйма. Из того, что я могу найти, NuHeat указывает между 1,5 "-1,75", а другие бренды указывают расстояние 2,5 дюйма или вообще не указывают расстояние. Есть ли заметная разница между шириной интервала?

6) Бренды: Похоже, что для матов, за исключением расстояния между проводами, гарантии и цены...бренды кажутся очень похожими. Что-то мне не хватает? Есть ли что-то еще, что я должен оценить (например, использование электричества, хотя для мата площадью 20 квадратных футов я не ожидаю, что оно будет очень высоким).

Судя по платам, похоже, что большинство людей использовали NuHeat (самый дорогой) и SunTouch, а также несколько других брендов, таких как Warming Systems (наименее дорогие) и Warmly Yours. Кто-нибудь когда-нибудь пользовался ковриками Laticrete? Я не видел, чтобы кто-нибудь упоминал о них на досках, но я подумал, что спрашиваю, так как они кажутся разумными по цене (но я не вижу дополнительной опции датчика).

Спасибо!

Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные электрические схемы для контроллеров I-Link

Важное примечание: Помимо котла Electro, t здесь нет прямого электрического соединения между реле I-Link и любой моделью водонагревателя по запросу. Единственное электрическое соединение с водонагревателем по требованию / без резервуара… это питание (вилка) к / от агрегата (независимо от количества зон) .Водонагреватель срабатывает, когда блок обнаруживает как минимум 1/2 галлона в минуту потока. Водонагреватель активируется, когда какая-либо или все зоны требуют тепла, и насос (ы) циркулирует жидкость через агрегат, создавая «поток», который сигнализирует водонагревателю о включении!

Краткое руководство по электромонтажу для многозонных систем. Для получения более подробной информации прокрутите страницу вниз, чтобы увидеть больше схем.

Мы предлагаем неограниченную техническую поддержку ~ бесплатный звонок 866-теплые пальцы ног (927-6863)

Базовый контроллер одной зоны

Итак…..Если у вас простая однозонная излучающая система и вы используете реле I-Link SP-81 , которое мы поставили вместе с вашей системой, следуйте схеме ниже.

Контроллер одной зоны включает насос, когда термостат требует тепла.

18/2 провод термостата от термостата в зоне подключается к клеммам R / W. Красный или Белый могут попасть на любой терминал. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Электрический провод 14/2 Romex рекомендуется для питания системы лучистого отопления (реле / ​​насос).

ПРИМЕЧАНИЕ: «Питание к термостату» на приведенной выше схеме указывает, что 24 В переменного тока поступают от контроллера для подачи питания на цифровой дисплей на термостатах, которые не используют батареи для этой цели. В термостатах , которые мы продаем, используются батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах. Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)


Базовый «многозонный» контроллер

Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле.Как и SP-81, описанный выше, контроллеры с несколькими зонами используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (для работы циркуляционных насосов). Ряд оранжевых выступов в верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонного насоса.

Конечно, во всех приложениях релейный блок должен получать питание по линии 110 В (см. Схему ниже) от вашей монтажной панели.Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также неплохо подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было выключить в одном центральном месте. Если ваша релейная коробка подключена через переключатель, вам не придется полагаться только на термостаты, чтобы отключить систему во время сезона охлаждения. Эта функция может помешать кому-либо «играть» с вашими термостатами и направлять тепло на ваш пол летом.

В этом примере подключения термостата выполняются в верхнем ряду «Т», клеммы T1, T2, T3 и т. Д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т. д. на блоке на 120 вольт. Линии от источника питания (монтажная панель) подключены к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.

Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы.Другими словами, контроллер - это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «XX» для включения бойлера и нет «приоритетной зоны» для косвенного водонагревателя.

Базовая проводка по существу одинакова для всех контроллеров с несколькими зонами. Многозонный контроллер может содержать от двух до шести реле, но порядок подключения остается неизменным. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)


Специальные схемы подключения контроллеров i-Link

В определенных ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. На следующих схемах показаны три распространенных специализированных приложения.

Активация котла с помощью контроллера одной зоны

Контроллер одной зоны активирует бойлер каждый раз, когда зона требует тепла

Клеммы «5» и «6НО» (нормально разомкнутые) просто замыкают цепь каждый раз, когда термостат зоны излучения требует тепла.Эти клеммы не подают напряжение на котел. В котле есть трансформатор, который срабатывает при замыкании этой цепи.
(вернуться наверх)


Используйте приведенную выше «многозонную» схему, если у вас более одной зоны и вам нужно использовать «концевой выключатель» ( XX соединения ) на контроллере i-Link для включения котла всякий раз, когда любая из излучающих зон призыв к теплу.

Активировать газовый клапан с зонного контроллера

Контроллер включает газовый котел всякий раз, когда зона требует тепла

Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)


Подключение теплообменника / системы первичного контура

Активация «системного насоса» всякий раз, когда какая-либо зона требует тепла.

Это схема для использования с теплообменником или системой первичного контура . Насос, работающий в теплообменнике / первичном контуре, называется системным насосом . Очевидно, он должен работать, когда любая зона требует тепла.

Для (любого) подключения насоса первичного контура или насоса теплообменника, нейтраль (белый провод) и нагрузка (черный провод) к разъемам «Системный насос» в нижней части блока реле (эти подключения находятся слева от зоны. соединения насоса.Все провода заземления будут соединены гайкой внутри коробки реле. Заземляющие провода заземляются на / от источника питания, проходят через релейный блок (через гайку) и заканчиваются на каждом насосе.

Установленная на заводе перемычка остается на месте.
(вернуться наверх)


Подключение термостата

Honeywell Pro 1000 Термостат (6 контактов)

Pro Th2000 - это универсальный, многофункциональный термостат, очень простой в использовании и подключении.Но вы никогда не узнаете этого, посмотрев РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую к ней фотографию, чтобы сделать процесс быстрым и простым.

STEP 1 : Рекомендуется провод термостата калибра 18. Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устраните необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C).Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод - к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата - в клемму «W».

ШАГ 2 : Установите (2) батарейки AAA и снова установите крышку. Этот шаг не требуется при 3-проводном подключении (см. Выше)

ШАГ 3 : Деактивируйте функцию «Пятиминутная задержка».и v) и удерживая их в течение трех секунд. Это переведет вас в «программный» режим.

B) Находясь в режиме «программирования», нажмите обе кнопки одновременно и переходите по номерам вверх в режим программирования №5.

C) Заводская установка - «1» (5-минутная задержка «вкл»), и вам нужно установить этот режим на «0», чтобы отключить функцию 5-минутной задержки.

D) Нажмите кнопку «вниз» («v»), и на экране отобразится «0».

E) Нажмите обе кнопки переключения еще раз, чтобы выйти из «программного» режима.Отображается текущая «заданная» температура.

ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.

Позиции проводов для Honeywell Pro 1000 (6-контактная модель)

Электромонтаж и настройка термостата Honeywell Pro 1000 (8 контактов)

Версия Pro 1000 с 8 контактами также проста в подключении и программировании, но ее конфигурация немного отличается. Вместо (2) 3-контактных блоков, левой и правой, эта версия имеет (1) вертикальный 8-контактный блок посередине.Выглядит это так:

Процедура настройки выглядит следующим образом:

ШАГ 1 : Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата - в клемму «W».

ШАГ 2: Установите (2) батарейки AAA и установите крышку на место.и v) переход по различным функциям. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).

Примечание: Вам не нужно переключаться четырнадцать раз, чтобы перейти к функции №15. Фактически, вам нужно будет переключиться всего три раза. Это потому, что разработчики термостатов не учитывают последовательно, как все мы. Они инженеры, и в их непостижимом квантовом мире числа представляют собой эзотерические концепции дизайна, а не упорядоченную систему расположения.Для нас, удалив банан из шести пучков, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана к грозди можно выразить как «функция № 23», или, говоря языком непрофессионала, 6 бананов.

Роберт Шоу термостат марки

Если у вас есть термостат марки Robert Shaw , используйте следующую схему.

Принципиальная схема Роберта Шоу

(вернуться наверх)


Управление насосом с помощью «датчика температуры пола»

Термостат / датчик температуры пола AZEL D-508F (показан ниже) может использовать температуру пола или окружающего воздуха для управления зоной.Используйте эту ссылку для получения дополнительной информации и инструкций по установке: http://azeltec.com/images/D-508Finstruction.pdf

Четыре (4) провода (калибр 18) необходимы для напольного датчика / термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммные соединения термостата «R&W / TT» на реле подключаются к клеммам № «1 и 2» на термостате D-508. Важно отметить, что при удлинении проводов датчика (калибр 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. Эти (удлиненные) соединения проводов должны быть ЗАПЫТАЕМЫ и изолированы (заклеены лентой и т. Д.).) друг от друга, чтобы обеспечить абсолютную непрерывность, поскольку это датчик сопротивления «ОМ».

Датчик / реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставляемый в короткую трубку из полиэтиленгликолята, отлитую в излучающую плиту. Конечно, датчик также можно установить в полости балки, чтобы контролировать температуру пола в системе скоб. Этот датчик отслеживает фактическую температуру пола и игнорирует температуру воздуха в помещении.Это очень полезно в излучающих зонах, где имеется более одного источника тепла.

Если система принудительной подачи воздуха или дровяная печь используются регулярно в излучающей зоне, например, стандартный термостат контроля воздуха, обычно используемый для контроля пола, будет большую часть времени отключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.

Johnson Controls «Контроллер уставки» Запорный и температурный термистор:

Коробка Джонсона
Датчик пола
Схема подключения

Правильно подключенный датчик температуры пола

Датчик / реле отключения также доступен в модели с низким напряжением (24 В переменного тока).В этом случае датчик температуры пола не питает напрямую циркуляционный насос. Вместо этого он работает как стандартный настенный термостат низкого напряжения - он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. Подключения приложений, использующих датчик / реле отключения низкого напряжения , показаны на фотографиях ниже.

Макет, показывающий низковольтный датчик пола, подключенный к реле I-Link.
Соединения проводов крупным планом

Другие области применения датчика столь же разнообразны, как и ваше воображение.Его можно использовать, например, для контроля температуры воды в накопительном / резервном баке. Датчик прикрепляется к одной из труб, входящих или выходящих из резервуара для хранения, изолированной пеной или стекловолокном, затем линия термостата 18 калибра проходит от датчика к реле.

Когда температура в баке падает до заданного вами значения, включается циркуляционный насос и забирает тепло из теплообменника. Такая установка может быть полезна для системы, использующей дровяной котел на открытом воздухе, подключенный к постоянно активному теплообменнику.В зависимости от установленных вами параметров накопительный бак забирает тепло от теплообменника для поддержания постоянной температуры в баке.

Таким способом можно нагреть любой носитель тепла, включая горячие ванны, грядки для выращивания в теплицах, аквариумы, фермы для червей, полотенцесушители… вы называете это.

Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может срабатывать, когда температура в резервуаре с водой поднимается на до заданного значения, и резервуар необходимо охладить.

Чаще всего этот подход используется в системе «Тепловой отвод» , водопроводной системе, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки - перемычка 1 и перемычка 2 - находятся в «снятом» положении на своих штырях), а датчик прикреплен к выпускной трубе HOT солнечного накопителя. Когда достигается высокая уставка в накопительном баке, включается циркуляционный насос теплового сброса.

Пружинный таймер для систем снеготаяния

(вернуться наверх)


Дифференциальный контроллер солнечной энергии

Резол DeltaSol BS

В тепловых системах Resol DeltaSol BSSolar обычно используется специальное реле, называемое дифференциальным контроллером .Как следует из названия, это реле активирует насос или насосы при достижении диапазона (или разницы) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне солнечного резервуара, дифференциальный контроллер активирует необходимый насос (ы) и забирает это полезное тепло в систему.

Передача тепла от более горячего к более холодному резервуару для выравнивания температуры в обоих резервуарах и увеличения общей емкости хранения - еще одно распространенное применение дифференциального регулятора.

Два датчика (резервуарный и солнечный) необходимы для правильного «дифференциала». Датчик резервуара прикреплен к трубе около дна резервуара для хранения солнечной энергии или в специальный «колодец» в некоторых резервуарах.

Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, прикрепленный к горячей трубе, НЕ будет точно определять фактическую температуру воды.Фактически, вода обычно на 15-20 градусов теплее, чем показывает датчик.

К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не имеет значения (если, конечно, она не слишком теплая для горячего душа). Важна разница в и между температурами воды в двух местах. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.

СТАНДАРТНЫЙ РЕЖИМ ДИСПЛЕЯ

Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайний правый), НАЗАД (крайний левый) и кнопкой УСТАНОВИТЬ (в центре).

В СТАНДАРТНОМ РЕЖИМЕ ДИСПЛЕЯ, то есть не в РЕЖИМЕ ПРОГРАММЫ, пользователь может переключаться между тремя основными полями:

1. COL (датчик коллектора)
2. TST (температура датчика резервуара)
3. HP (накопленные часы солнечной энергии)

ПРОГРАММИРОВАНИЕ

Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).

Примечание. Удерживая кнопку «Вперед», начнется быстрое переключение между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку BACKWARD, чтобы вернуться назад.

Delta T - это разница между температурой ваших солнечных коллекторов и температурой на дне накопительного бака. Когда достигается Delta T , контроллер Resol включает солнечный насос и перекачивает нагретую жидкость из солнечных коллекторов.

См. ВЫБОР ДЕЛЬТА Т (ниже), чтобы узнать, как лучше всего подходит Дельта Т для вашей ситуации.

Чтобы установить температуру Delta T ON, войдите в РЕЖИМ ПРОГРАММЫ и нажмите центральную кнопку SET.Значок SET начнет мигать на экране. Переключайтесь вверх или вниз до желаемой разницы температур. Снова нажмите SET, чтобы заблокировать программу.

Та же процедура используется для следующего экрана, DT-F, параметра насоса ВЫКЛ.

Это поле позволяет вам решить, когда выключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже, чем температура насоса ON
.

Как правило, когда жидкость в вашем солнечном контуре всего на несколько градусов горячее, чем температура вашего резервуара, от циркуляции жидкости мало что можно получить.Выключите насос и дайте коллекторам снова нагреться. Разница температур от 3 до 5 градусов, вероятно, подходит для этой области.

S MX , следующее поле, позволяет вам установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ БАКА. Заводская настройка по умолчанию - 140 градусов. Это слишком мало. Установите это поле как минимум на 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагреть бак до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным терморегулирующим клапаном (обязательным для любой солнечной системы) для защиты вашего дома от ожогов вы также можете сохранить как можно больше тепла.

Однако, если вы хотите более низкую максимальную температуру, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Снова нажмите SET, чтобы зафиксировать желаемую температуру.

Следующее поле - EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к нагреванию компоненты, эта настройка отключит насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая - 285 градусов, потому что ничто в нашей системе не находится даже близко к опасной зоне при этой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть хорошо.

ПРИМЕЧАНИЕ. RESOL - это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не понадобятся. Остальные поля входят в эту категорию и полезны для специальных приложений. Для обычной системы солнечного нагрева воды игнорируйте эти поля. Заводская установка по умолчанию для этих настроек - ВЫКЛ.

Однако, несмотря на это, тщательное чтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.


Краткое руководство

В основном режиме доступны только поля температуры коллектора (COL), температуры резервуара (TST) и накопленного солнечного усиления (HP).

Удерживайте кнопку ВПЕРЕД две секунды , чтобы войти в режим программирования.

Перейдите к желаемому полю, нажмите SET, используйте FORWARD или BACKWARD, чтобы найти желаемое значение, затем снова нажмите SET для подтверждения.

Примечание. Примерно через 45 секунд бездействия подсветка дисплея гаснет.Нажмите кнопку ВПЕРЕД, чтобы снова засветить дисплей, нажмите еще раз, чтобы перейти к желаемому полю.

Кроме того, после нескольких МИНУТ простоя контроллер RESOL автоматически выйдет из РЕЖИМА ПРОГРАММЫ и вернется в ПЕРВИЧНЫЙ РЕЖИМ.

Если вы хотите выйти из РЕЖИМА ПРОГРАММЫ до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно на COL (поле номер один).


Выбор дельты Т

Почему обычно лучше использовать широкий дифференциал

Коллекторная петля - это общая длина медной трубы 3/4 дюйма, как подающей, так и обратной, которая соединяет солнечную батарею с механическими компонентами, т.е.е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы расположены на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинным (коллекторы заземлены в шестидесяти футах от дома). Труба в короткой петле вмещает тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).

В обоих этих случаях жидкость в коллекторном контуре должна быть нагрета до температуры, прежде чем система будет «работать» в течение любого периода времени.Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора остается холодной. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшей к датчику коллектора, быстро нагревается и запускает систему. Но как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.

Это вызывает совершенно нормальное состояние, известное как «короткий цикл». Ожидайте, что солнечный насос будет работать с коротким циклом, пока вода в общем контуре коллектора не нагреется.Если коллекторная петля длинная, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем любое полезное тепло может быть передано в резервуар для хранения. Это может занять время.

Практическое правило: держите коллекторную петлю короткой… и хорошо изолируйте ее.

Из приведенного выше описания видно, что «жесткий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла. Особенно, если коллекторная петля длинная, а массив небольшой (т.е. ограниченная теплопроизводительность).Максимально возможная разница в этой ситуации сведет к минимуму тенденцию системы отключаться и включаться каждые несколько секунд.

Однако, если ваша система имеет высокую пропускную способность (много плоских пластинчатых коллекторов или более 48 откачанных труб), а ваша коллекторная петля короткая , более узкий дифференциал активирует систему раньше и получает больше полезного тепла.

Большая теплопроизводительность и короткая коллекторная петля = плотный дифференциал (от 8 до 15 градусов)

Малая теплопроизводительность и длинный коллекторный контур = широкий дифференциал (от 20 до 24 градусов)

(вернуться наверх)

Schluter®-DITRA-HEAT-E-RT | Утепление полов | Schluter.com

Полные инструкции по установке системы DITRA-HEAT см. В Интерактивном руководстве пользователя и Руководстве по установке Schluter®-DITRA-HEAT.

1. DITRA-HEAT-E-RT необходимо установить в электрическую коробку. Для обеспечения места для проводки рекомендуется использовать одинарный, глубокий электрический шкаф или двойной электрический шкаф с грязевым кольцом.

2. Электропитание должно быть отключено, а все электрические соединения должны выполняться квалифицированным электриком в соответствии с электрическими и строительными нормами, действующими в вашем регионе.

3. Подсоедините оплетку заземления греющего кабеля к заземляющему проводу от электрической панели.

4. Снимите лицевую панель с силового основания термостата, ослабив винт и наклонив термостат вверх. Снимите также зажим задней крышки.

5. Для простоты установки сформируйте провода электрической линии в форме буквы «М» или гармошки. Так их будет легче аккуратно сложить в электрическую коробку. Ослабьте загрузочные винты в верхней части термостата до упора.

6. Вставьте жилы нагревательного кабеля в клеммы нагрузки снизу. Поскольку полярность отсутствует, любой провод нагревательного кабеля можно подключить к любому зажиму нагрузки.

7. Закрепите провода, затянув винты.

8. Вставьте провода электрической линии в линейные клеммы сверху. Обратитесь к задней части термостата для правильной конфигурации проводки.

9. Закрепите провода, затянув винты, и загните провода в электрическую коробку.

10. Совместите и закрепите основание термостата с распределительной коробкой.

11. Проденьте датчики температуры пола через отверстие в правом нижнем углу основания термостата. Закрепите вторичный датчик температуры пола лентой и прикрепите к силовой базе.

12. Зачистите концы датчика температуры пола, чтобы обнажить провода для облегчения установки. Вставьте провода датчика температуры пола в клеммы C и D. Обратите внимание, что провода датчика температуры пола не имеют полярности и их можно менять местами между клеммами C и D.Затяните винты, чтобы закрепить провода.

13. Подключения питания, нагревательного кабеля и датчика температуры пола завершены. Установите на место лицевую панель термостата и затяните винт в нижней части устройства.

Примечание: два нагревательных кабеля DITRA-HEAT-E-HK могут быть подключены и управляться одним термостатом DITRA-HEAT-E-RT, если общий ток составляет менее 15 ампер. Провода нагревательного кабеля должны быть подключены параллельно в соответствии с применимыми электротехническими и строительными нормами.Несколько нагревательных кабелей DITRA-HEAT-E-HK более 15 А не могут быть подключены к одному термостату DITRA-HEAT-E-RT. Необходимо использовать дополнительные термостаты DITRA-HEAT-E-RT или термостат DITRA-HEAT-E-RT можно комбинировать с силовыми модулями DITRA-HEAT-E-RR.

Как установить в теплый пол

Система теплого пола QuietWarmth для ламината, роскошного винила (4 мм и более), инженерных конструкций из древесины Harwood и плавающих полов

QuietWarmth - это гибкая лучистая нагревательная пленка, которая устанавливается под плавающими напольными покрытиями для создания теплых комфортных полов.Это простое видео по установке, демонстрирующее, насколько легко установить QuietWarmth. Полное руководство по установке теплоизлучающего покрытия см. В руководстве по установке, прилагаемом к каждому рулону QuietWarmth.

Хотя этот продукт используется со многими типами плавающих полов, всегда уточняйте у производителя ламината какие-либо ограничения или ограничения, которые они могут иметь при использовании в сочетании с системами обогрева лучистым теплом.

QuietWarmth содержит все необходимое для быстрой укладки пола с минимальным набором инструментов.Каждый рулон QuietWarmth имеет заводские электрические соединения на концах, а также изолирующие диски из каптона (CAP-TON) для использования в тех случаях, когда может потребоваться резка или настройка. Вам понадобится клейкая лента, ножницы и рулетка, чтобы помочь с установкой остальной части подогреваемого пленочного мата. Для дополнительного комфорта и максимальной экономичности мы рекомендуем приобрести термостат с датчиком температуры пола для регулирования температуры.

Сначала в общих чертах нарисуйте конфигурацию системы отопления.Рекомендуется спланировать установку с помощью эскиза, разметить схему расположения матов и спланировать положение датчика пола, основных электрических соединений и термостата. Также важно спланировать положение матов так, чтобы концы матов с установленными на заводе подводящими проводами находились рядом с той стороной комнаты и стены, где расположена распределительная коробка термостата.

При составлении схемы системы необходимо следить за тем, чтобы обеспечить надлежащий зазор от приспособлений, которые могут быть уже частью пола, или другой электропроводки, которая не используется в этой системе (на графике указано, что другая электропроводка должна находиться на расстоянии 2 дюймов с любого нагревательного мата).Вся электропроводка, которая будет недоступна после укладки пола, должна быть выполнена в первую очередь. Убедитесь, что нагревательные маты не будут закрыты декоративной обшивкой, плинтусом или другой строительной конструкцией. Оставив не менее 6 дюймов от стены до края мата с нагревательной пленкой, будет достаточно места для прокладки проводов от нагревательного мата до распределительной коробки. (Обратите внимание на рисунок: нагревательные панели, которые частично закрыты этими конструкциями, могут перегреться).

После того, как вы составили хороший план, тщательно очистите существующий черновой пол от любых предметов или мусора.

При укладке поверх бетона убедитесь, что пароизоляция установлена ​​перед установкой подкладки и нагревательного мата, если только вы не устанавливаете подкладку с предварительно прикрепленной пароизоляцией на ней. Раскатайте подкладку, готовую к лучистому теплу ... покрывая всю площадь пола, при установке убедитесь, что предварительно прикрепленная пароизоляционная сторона находится вверх. Стыки кромок подкладки стыкуют изолентой. Используя схему, которую вы сделали ранее, разверните нагревательные маты в нужных местах комнаты.Вы можете обрезать коврик, чтобы уменьшить длину, чтобы соответствовать планировке вашего плана.

При настройке нагревательных матов прорежьте свободное пространство между нагревательными полосами на пунктирных линиях. Никогда не обрезайте нагревательные полосы ближе, чем на ¼ ”. И НИКОГДА не разрезайте саму нагревательную ленту. Изолируйте обрезанные концы металлических полос шин с помощью каптоновых дисков, поставляемых с каждым рулоном.

После того, как нагревательный мат раскатан, на нем не должно быть изгибов, ряби или складок.Проведите провода от каждого коврика к стене, где вы планируете установить термостат. Важно прорезать тонкую неглубокую прорезь в подкладке для проводов. Это поможет сохранить пол на ровном месте без выступов.

Рекомендуемые нами термостаты поставляются с удобным датчиком температуры пола, поэтому проведите провод датчика температуры пола к распределительной коробке термостата. Снова прорежьте тонкую неглубокую прорезь в подкладке и надавите на провод датчика и датчик вниз, чтобы они оказались на одном уровне с нагревательным ковриком.Канал Закрепите датчик температуры пола и подводящий провод лентой на расстоянии не менее 2 дюймов от любой нагретой черной полосы мата. Следите за тем, чтобы датчик не касался черных полос нагревательного мата. Вырежьте часть подкладки и надавите на разъемы вниз, чтобы они были полностью на одном уровне с нагревательным матом, а затем закрепите изоленту. Вырежьте тонкую прорезь в подкладке и протолкните холодные провода вниз в прорезь для прокладки к распределительной коробке.

После того, как все эти компоненты будут на месте, система должна быть готова к подключению и готова к выполнению теста сопротивления с помощью омметра.Более подробная информация об этом содержится в полном руководстве по эксплуатации, которое поставляется с комплектом. После того, как вы установили и подготовили пленку QuietWarmth, самое время подключить ее к термостату для использования без обслуживания. Все электромонтажные работы должны выполняться в соответствии с национальными электротехническими нормами или лицензированным электриком. Для завершения этого заключительного этапа требуются несколько дополнительных аксессуаров: распределительная коробка 4 × 4, соединительная коробка 2 × 3, кабелепровод длиной ¾ ”, провод Romex, проволочные гайки и омметр.

При подготовке к электромонтажу установите распределительную коробку с глухой пластиной 4 × 4 примерно на 18 дюймов над основанием стены.Эта распределительная коробка должна быть доступна через стену. Не закрывайте распределительную коробку листовым камнем после установки. Найдите и установите распределительную коробку 2 × 4 для устройства управления термостатом примерно на 60 дюймов над основанием стены.
