Какое давление в гидроаккумуляторе 100 литров

При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

    Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

Гидроаккумулятор – не только вода. Немного теории

    Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

Практика. Воздух

    Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку.

Правила и поэтапная инструкция по настройке реле давления гидроаккумулятора

Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

    Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

    Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

    Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

    Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.

Практика. Вода

    После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

• достижении рабочего давления ГА;
• достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.

    Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.

    Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

    Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

    Раз в 1 — 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).

Рекомендуемая продукция нами

насосыgrundfos sq, grundfos sqe, grundfos sololift2 wc-1, grundfos sololift2 wc-3

Гидроаккумуляторы

Что такое гидроаккумулятор

Гидроаккумулятор (бустер, пневмоаккумулятор) — стальной (иногда с нержавеющей стали) бак для воды с резиновой (EPDM, бутил и т.д.) эластичной мембраной внутри. Вокруг мембраны закачан сжатый воздух. Вода через нержавеющий (оцинкованный) фланец попадает от насоса в гидроаккумулятор и через этот же фланец под воздействием сжатого воздуха попадает в водоподающую магистраль, когда насос не работает. Гидроаккумулятор не создает давление в системе водоснабжения, он предназначен для поддержания постоянного давления и смягчения гидравлических ударов воды в системе, а также является резервуаром с запасом воды, когда нет электричества и обеспечивает давление в системе водоснабжения при выключенном насосе( в меру своего объема). Давление в системе водоснабжения, может быть только то, которое создал насос или подпорная башня(централизованная система).

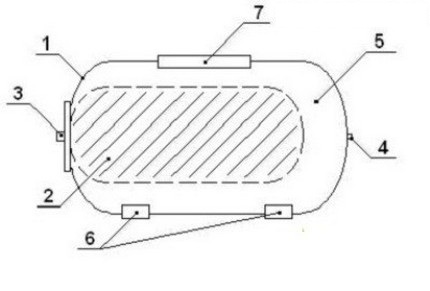

составные части гидроаккумулятора:

1. Корпус
2. Резиновая мембрана
3. Фланец
4. Ниппель для закачивания и спуска воздуха за мембраной
5. штуцер для крепления мембраны, воздухоспускного клапана и др.
6. воздух за мембраной

Принцип действия гидроаккумулятора.

Предварительно закачанное с завода (указано на табличке прикрепленной к баку) давление воздуха обычно составляет 1,5-2 бара(атм.). При окончании водозабора на потребление насос подает воду из скважины(колодца и т.д.) через резьбовое соединение фланца в мембрану, воздух за мембраной сжимается, а давление повышается. Давление повышается до срабатывания реле давления и отключения насоса. Поэтому в рабочем состоянии в гидроаккумуляторе всегда находится и воздух и вода, которые разделены между собой мембраной. Со временем давление воздуха за мембраной может уменьшаться. Необходимо один раз в год ( а можно и чаще) проверять давление воздуха в гидроаккумуляторе при отсутствии воды под давлением в мембране. Когда давление меньше нормы, его нужно подкачать с помощью обычного автомобильного насоса через ниппель. Гидроаккумулятор никогда полностью не заполняется водой. Реальный объем воды в гидроаккумуляторе зависит от первоначального давления воздуха в гидроаккумуляторе, верхнего и нижнего заданных порогов реле давления, типа мембраны. В гидроаккумуляторе объемов 100 литров при нормальных параметрах находится 40 — 60 литров воды.

Гидроаккумуляторы бывают вертикальные и горизонтальные. Название характеризует способ их установки. Какой из них выбрать, если габариты Вашего помещения позволяют использовать оба типа. При установке насоса на гидроаккумулятор повышается высота для всасывания насоса. Также следует обратить внимание на удаления скапливающегося воздуха внутри резиновой мембраны. Дело в том, что в системах водоснабжения в воде всегда находится растворенный воздух. Со временем при работе системы этот воздух выделяется из воды и скапливается в различных местах, образуя воздушные пробки. Одним из таких мест является полость гидроаккумулятора. Для удаления этого воздуха, а также воздушных пробок, возникающих при монтаже и ремонте системы, в конструкции больших гидроаккумуляторов (100 и более литров) предусмотрен дополнительный штуцер, на который устанавливается воздухоудалительный клапан (кран), через который периодически стравливается скопившийся в системе воздух. При использовании вертикального гидроаккумулятора емкостью более 100 литров воздух скапливается в верхней части и может быть удален с помощью этого воздухоудалительного клапана.

Подбираем гидроаккумулятор

Для правильного выбора определим его назначение:

• для поддержания давления в системе при выключенном насосе;
• для исключения очень частого включения насоса;
• для компенсаций пиковых значений потребления воды;
• для некоторого резерва воды.

Система будет нормально работать при установке даже небольшого 24-литрового гидроаккумулятора. Место подсоединения может быть практически любое, но чем ближе он находятся к насосу, тем лучше. Когда насос находится в подвале и первый гидроаккумулятор расположен рядом с ним, а второй на чердаке, то объем воды во втором гидроаккумуляторе будет меньше, чем в первом, так как давление воды на уровне чердака меньше. Если разместить второй гидроаккумулятор на первом этаже, то заполнение обоих гидроаккумуляторов будет практически одинаково.

Подбирая гидроаккумулятор с точки зрения частоты включения насоса (не рекомендуется включать насос чаще трех раз в минуту, здесь зависимость и от мощности мотора насоса — смотри ст. «Как правильно подобрать насос?») учитывая, что в гидроаккумуляторе находиться 50 % воды и 50 % воздуха, то 50 — 80 литровый гидроаккумулятор полностью решает эту задачу, когда в бытовых системах обычно используют насосы с производительностью около 30 л/мин (1,8 м3/ч).

Учитывая компенсацию пиковых нагрузок потребления воды при выборе гидроаккумулятора, нужно посчитать расходные характеристики бытовых точек потребления воды:

• кран кухни — до 8 л в минуту
• душ — 8-12 л в минуту
• туалет(в зависимости от типа унитаза) — 6-18 литров в минуту

  В среднем сумма получается около 30-50 литров. Учитывая процент заполнения воды в гидроаккумуляторе, должно хватить 60 — 80, иногда 100 литров.

Использование гидроаккумулятора как резерва некоторого количества воды при отключении электроэнергии, здесь все зависит от Вашего понимания величины такого резерва.

Расчет первоначального давления воздуха в гидроаккумуляторе.

Если гидроаккумулятор установлен в подвале, то его минимальное значение можно легко подсчитать. Надо взять высоту в метрах от подвала до верхней точки системы водоснабжения. Например, для двухэтажного дома это 6-7 метров, трехэтажного — около 10 метров. К этому значению прибавляем еще 6-8 метров. Если разделить это число на 10, получим необходимое значение в атмосферах. Например, для двухэтажного дома 7+6 (8)=13 (15)/10 =1,3 (1,5) атмосферы. Это минимальное значение давления воздуха в гидроаккумуляторе. Если ниже, вода из него не будет поступать на второй этаж дома. Однако завышать эти значения не следует, иначе в гидроаккумуляторе просто не будет воды. Завод-изготовитель сам устанавливает давление воздуха в размере 1,5-2 атм.

Настройка давления в гидроаккумуляторе системы водоснабжения

Но всегда следует самому первоначально проверить его обыкновенным манометром, подсоединив его к ниппелю гидроаккумулятора и при необходимости изменить его с помощью автомобильного насоса. Самое правильное давление, если коротко, -10% от давления включения насоса(нижнего давления). То есть, если насос включается на 2 атм. то давление в гидроаккумуляторе 1,8 атм., если насос включается на 3 атм — то 2,7 атм. Подкачку давления и его проверку обязательно производить при выключенном насосе и открытом кране водозабора!!!

И еще. Где устанавливать гидроаккумулятор.

Устанавливайте гидроаккумулятор, где удобно, где есть место под него. Естественно, если Вы начинаете стройку на участке и на участке нет другого места, как в приямке возле скважины, где Вы закопали два или три кольца. Там ему и место. Но, если у Вас есть котельная или другое хозяйственное помещение, то лучше установить его там. Поставьте перед ним кран-американку: всегда можно  отключить, снять, обслужить гидроаккумулятор. В таком помещении он прослужит гораздо дольше, чем в яме на глубине. Если у Вас, одна скважина на два дома, поставьте по бачку меньшего размера, но в каждом доме. Перед ним поставьте обратные клапана, что-бы не было такого, что Вы пришли с работы, а весь Ваш запас воды забрал сосед и при этом еще и сломался насос. Как говорится, случай не из лучших.

принцип работы, виды, как выбрать

При организации подачи воды в дом из индивидуального источника, перед хозяином непременно встаёт вопрос: «Для чего нужен гидроаккумулятор в водоснабжении?». Мы дадим на него исчерпывающий ответ, а так же расскажем о разновидностях баков, их визуальных и конструктивных различиях, принципах работы.

И вообще: чтобы в процессе эксплуатации подобного оборудования образовывалось как можно меньше проблем, о нём необходимо знать всё: от критериев подбора, до возможных неисправностей при эксплуатации. Видео в этой статье по теме: «Водоснабжение: гидроаккумулятор в частном доме», поможет нам раскрыть все секреты, и станет отличным наглядным пособием для читателя.

Применение гидробаков

Гидроаккумулятор, он же гидробак, является незаменимым элементом автономной системы подачи воды. Основной его функцией является стабилизация давления в сети — и как следствие, уменьшение количества включений насоса. Конечно, в рабочей ёмкости есть определённый запас воды, и многие считают это основным достоинством данного прибора. Но это не совсем так.

Обратите внимание! Подключение гидроаккумулятора к системе подачи воды, прежде всего, обеспечивает комфортную работу наноса – а потом уже всё остальное. Гидробак может подбираться к насосу отдельно, либо используется насосная станция водоснабжения с гидроаккумулятором.

Это агрегат в сборе, который, кроме насоса и бачка, комплектуется ещё и арматурой, необходимой для подключения и контроля. Однако заметим, что насосная станция не всегда может заменить гидроаккумулятор.

Отличительные особенности

Прежде чем рассуждать о том, как осуществляется подбор гидроаккумулятора для водоснабжения, рассмотрим, есть ли различия между вариантами для холодной и горячей сети, и в чём они заключаются.

• Разница действительно есть, хотя по внешнему виду баки очень похожи. Однако стоит поставить прибор не в ту сеть, для которой он предназначен, и вы довольно быстро её почувствуете. Но прежде всего, давайте разберёмся с терминологией.
• Существует ещё такое понятие, как расширительный бак. Он призван компенсировать тепловое расширение воды, поэтому данный термин уместен только в тех случаях, когда речь идёт о системах отопления и снабжения горячей водой. Однако бак для отопления имеет несколько отличную конструкцию, чем гидробак для холодной воды.
• А вот гидроаккумулятор для горячего водоснабжения и бак для холодной системы конструктивно одинаковы. Просто для ясности: в системе подачи холодной воды он называется гидроаккумулятором. Если же он стоит на горячем трубопроводе – то это уже расширительный бак. Тем не менее, его нельзя путать с расширительным баком для отопительных систем.
• Если рассматривать эти агрегаты с конструктивной точки зрения, то все они представляют собой металлическую ёмкость обтекаемой формы, внутри которой находится либо резиновый баллон, имеющий форму груши, либо мембрана (диафрагма), разделяющая внутреннее пространство бака на две камеры.
• Есть ещё баки с поршневой конструкцией, но их устанавливают только на больших водозаборных станциях. В бытовых системах первый вариант более популярен, так как мембраны на гидроаккумуляторы, имеющие форму баллона, наиболее просто демонтируются своими руками, и заменяются новыми.

В чём же заключается разница между гидроаккумулятором и расширительным баком?

Обратите внимание! В корпусе гидробака, предназначенного для работы в системе подачи воды, жидкость помещается внутри груши. В баке расширительном, вода соприкасается со стенками ёмкости – то есть, находится снаружи баллона, внутри которого, соответственно, находится воздух.

Заметим так же, что прибор, ориентированный на работу в отопительных системах, может быть установлен так же и на горячее водоснабжение. Но не наоборот!

При покупке бака, вы должны так же уметь отличить тот или иной вариант, и не стоит ориентироваться только на цвет, так как у одних производителей расширительный бак красный, а у других серый. Ориентироваться нужно только на шильдик – это инструкция на металлической табличке, располагаемой на торце любого прибора.

На нём указываются максимально допустимые показатели давления и температуры. Если вы видите цифры 10 бар и +70 градусов Цельсия, то это однозначно вариант для установки в систему подачи воды (как холодной, так и горячей). На расширительных бачках для отопления, показатели давления меньше, а температурные больше – например: 3 бар и +120 градусов.

Как функционирует бак в системе

Любой гидробак имеет определённую ёмкость, но это совсем не значит, что в нём находится аналогичное количество воды. Ею он заполнен примерно на треть, а остальное воздух. Таким образом, в столитровом баке содержится порядка 30 л воды. Больше может поместиться только в том случае, когда в ёмкости нет давления – а значит, бак просто не работает.

Этот запас расходуется постепенно, и даёт возможность насосу не включаться, когда вы хотите, к примеру, всего лишь вымыть руки. Соответственно, чем объёмнее корпус бака, тем реже будет включаться насос.

Итак:

• Если бы это было водоснабжение без гидроаккумулятора, картина была бы совсем другой. Вы открыли кран, чтобы набрать стакан воды, насос включился — и не успел его двигатель набрать обороты, как реле давления даёт команду на отключение, так как вы уже закрыли кран. При таком частом включении, он довольно быстро сгорит. Гидробак для того и ставят, чтобы продлить срок его службы.
• В системах отопления другая ситуация. Как уже было сказано, вода в расширительных бачках находится с внешней стороны резинового балл

гидробаки и устройство для холодного, давление 100 литров

Часто приходится сталкиваться с частым включением и выключением насоса подачи воды при самодельном водообеспечении, а также требуется дополнительный стабилизатор, позволяющий избежать возникновения проблем при гидроударах и перерывах в электроснабжении. Именно гидроаккумуляторный накопитель позволит избежать всего выше перечисленного.

Что такое гидробак для систем водоснабжения

Устроен гидравлический накопительный бак достаточно несложно. Снаружи он напоминает самый обычный бак, в котором присутствует горизонтальная или вертикальная вариация компоновки, устанавливающаяся в специально отведенном месте. Эта емкость соединяется с насосом для подачи воды, а также с реле, регулирующим давление внутри трубопровода.

Комплектация:

1. Рабочий бак с конкретным объемом.
2. Эластичная внутренняя емкость, для изготовления которой используется высокопрочный бутиловый каучук. Она размещается внутри бака и должна быть надежно загерметизирована.
3. На эластичную емкость устанавливается пневматический клапан, за счет которого осуществляется управление изменением давления воды, которая закачивается внутрь.
4. Обязательно наличие предохранительного клапана, за счет которого регулируется уровень предельного значения давления воздуха.
5. Резьбовой присоединительный патрубок отвечает за поступление воды в емкость гидроаккумулятора.
6. Не менее важно наличие присоединительного кронштейна, за счет которого осуществляется монтаж изделия.

В частном доме устанавливается типовой аккумулятор, который отлично подходит для функционирования в сети питьевого снабжения, в котором присутствует ряд конкретных элементов. Гидроаккумуляторный бак может быть дополнительно снабжен манометром, соединительными патрубками и вентилем, чтобы проводить сброс давления вручную.

Важно! Категорически запрещается применять один и тот же водяной гидробак для проведения регулирования давления в трубах подачи холодной и горячей воды.

В том числе он имеет существенное отличие от расширительного бака. Уровень давления и температуры совершенно разные, что может повлиять на такие эксплуатационные характеристики, как срок службы, надежность, исправность функционирования, целостность изделия, так как в некоторых случаях бак попросту рвется. Если быть точнее, то можно повредить эластичную мембрану.

Устройство гидроаккумулятора и его составляющие

Для начала работы устройства, требуется погружение насоса (причем он может быть погружного или поверхностного типа) в воду, с сохранением конкретного уровня давления, подаваемого в эластичный мембранный бак.

Гидробаки имеют определенный принцип работы, однако конструкция будет правильно функционировать в том случае, если:

• При установке использовалась инструкция;
• Все тщательно загерметизировано;
• Изделие полностью соответствует ГОСТ стандарту по своему качеству.

Происходит расширение емкости и повышение давления воздуха, расположенного в пространстве между полостью мембраны и внутренней частью бакового корпуса. Повышение давления способствует отключению реле, за счет которого работает насос, а в это время происходит поступление воды по точкам раздачи, установленным в доме.

По тому, как быстро будет осуществляться расход жидкости, происходит ее уменьшение в полости мембраны.

Это значит, снижается давление воздуха, и реле снова включается для набора, но происходит это на определенном уровне, установленным производителем. После включения происходит повторение цикла заново до следующего блокирования насоса.

Гидроаккумуляторный бак для холодного водоснабжения: классификация

Устройство контролирования подачи холодного водоснабжения, эксплуатация которого считается достаточно простой, может отличаться по некоторым критериям, поэтому при покупке, нужно обратить внимание на ряд особенностей.

Объем емкости может быть (л):

• 40;
• 50;
• 100;
• 120;
• 150;
• даже на 400.

Крупногабаритный бак нужен исключительно для промышленности, и в бытовых условиях его встретить можно достаточно редко. Комплектация насосной станции может быть разной, что зависит от того, какой будет вид монтажа, в частности, горизонтальный или установленный вертикально. Особых отличий и преимуществ между ними нет, так как оба варианта компактные по размерам, но есть разница по трудоемкости процесса монтажа и не более.

Может отличаться материал корпуса, так как есть баки из нержавеющей стали, однако стоимость их намного выше, чем более дешевых моделей, сделанных из самого обычного стального полотна и покрытого эмалью.

Баки отличаются по тому, каким способом стравливается воздух при периодическом контролировании давления в полости корпуса устройства. Для этого может быть установлен клапан обычного вида или банальный кран. Последний вариант чаще всего устанавливают в гидроаккумуляторе, рассчитанном на большое количество воды. При желании установить напорный насос, необходимо максимально аккуратно подойти к процессу его выбора, так как устройство должно быть сертифицированным и обладать необходимой документацией на соответствие ГОСТ стандарту.

Оптимальное давление в гидроаккумуляторе на 100 и 200 литров

Стоит заметить, что давление воздуха в гидроаккумуляторе будет влиять на то, как качественно он работает, однако прежде чем установить гидропневмобак для водопровода, желательно осуществить выбор устройства по типоразмеру и другим нюансам.

При подборе, нужно учесть опять же ряд особенностей:

1. Какое количество воды потребляется за сутки, так как это повлияет на возможности насоса для подачи воды, а подбор каждой детали нужно осуществлять в одно время, исключить расхождения по разъемам.
2. Какое давление будет поддерживать энергоаккумулятор в сети подачи воды? На это повлияет мощность оборудования, а также то, насколько прочный корпус. К примеру, дешевые напорные станции не превышают давления в 2 атм, что в некоторых моментах может привести к неисправности.
3. От того, какой насос будет погружным или поверхностным также зависит типоразмер. К примеру, при погружном варианте нужно расположение гидронасоса на выходе, что предотвратит дополнительные и несанкционированные включения и выключения. Если насос поверхностного типа, то установка гидроаккумулятора должна проводится в непосредственной близости с ним. Чем выше оно будет расположено, тем меньшую можно выбирать конструкцию по объему. Поверхностный насос устанавливается на бак гораздо меньшего размера, чем для погружного.

От того, присутствует или отсутствует обратный клапан в полости системы водоснабжения внутри дома, зависит и давление. К примеру, при отсутствии такого клапана, гидробак монтируется перед тем местом, где установлен тройник в водоподающем контуре, и требуется установка манометра. По технической безопасности допустимо включение и выключение насоса в час не более 25 раз, что исключит возникновение поломки и ремонт.

Принцип работы гидроаккумулятора в системе водоснабжения и его вместимость

Снабжая систему подачи воды автоматикой, нужно предварительно проверить ее на наличие протечек и неисправностей, и если такие имеются, то установить причины их возникновения, что позволит осуществить более грамотное обслуживание. Стоит заметить, что некоторые предпочитают установить самодельный гидропневматический ресивер.

Однако, собирая его своими руками, требуется:

• Четкое соблюдение технологии;
• Соответствие рекомендациям от специалистов;
• Применение только качественных материалов.

В данном случае не стоит обращать на такие моменты, как, например, какого цвета бак, синий или красный. После сбора нужно провести полный обзор конструкции на предмет выявления неполадок, от чего напрямую зависит его срок действия. Что касается вместимости бака в гидроаккуммуляторе, то это напрямую зависит от того, на сколько точек поступает вода в доме.

К примеру, для семьи из 2 человек достаточно 50 л, а вот для 3 и более – 150 или 200 л.

Выбирая виды бака по вместительности, нужно сразу определиться с местом расположения. При монтаже вертикального вида, требуется добавить треть объема к проектному значению давления, за счет чего насос будет включаться гораздо реже. Однако стоит учитывать тот момент, что помещении, где будет установлено оборудование, должно быть теплым и без резких перепадов температуры, что может привести к поломке устройства.

Гидроаккумулятор для воды: монтаж

Как уже было отмечено, для отопления и горячего водоснабжения гидроаккуммуляторы считаются не особенно пригодными. Помимо этого, стоит учесть то, что при неправильном монтаже даже самого качественного оборудования могут возникать проблемы.

Почему и какие бак имеет проблемы:

• Невозможно слить воду, так как слив завоздушен;
• После остановки насоса, вода уходит обратно в источник;
• Бак мало заполняется;
• Ниппель начинает подтекать;
• Насос не держит давление, и оно резко, а не постепенно падает;
• Закачка осуществляется очень медленно и тому подобные.

Все это неисправности связаны с неграмотной установкой. Чтобы после сборки или покупки и последующего монтажа быть уверенным в исправности всей системы, стоит провести тестирование. Нужно проверить целостность конструкции и соединений. При помощи автомобильного манометра замеряется давление внутри емкости. Проводится присоединение к выходному отверстию в насосе и отверстию в системе водоснабжения, с дополнительной установкой предохранительного клапана.

Требуется закачать в гидроаккамуляторный воду, и дальше следует обязательное настраивание реле.

Емкость гидроаккумулятора заполнятся водой, причем постепенно, чтобы не было разрыва мембраны. В этот момент нужно тщательное отслеживание данных на манометре и контролирование правильности установки и функционирования реле. Включается насос и отслеживается давление, которое должно при пуске снижаться не более чем на 10%. Желательно с целью профилактики проводить проверку общего состояния устройства 1 раз в месяц, что поможет отыскать проблемные участки в оборудовании как можно быстрее, и устранить их на начальной стадии поломки.

Как работает гидроаккумулятор (видео)

Специалисты рекомендуют при покупке гидробака обращать внимание на рейтинг популярности изделий, и не брать слишком дешевые конструкции. А также для монтажа нанимать профессиональных мастеров, что исключит проблемы установки и обеспечит гарантийным обслуживанием.

как отрегулировать реле давления воды с гидроаккумулятором

Многие системы водоснабжения работают под определенным давлением, что и позволяет оптимально функционировать системе. Это позволяет создавать относительно сложные автоматические станции, которые работают на базе погружного или поверхностного насоса.

Узнать характеристики данных конструкций можно в специализированных магазинах, а , который и является частью этих механизмов. Он позволяет поддерживать давление определенное время, без использования других систем.

Основные характеристики

Гидроаккумулятор представляет собой специальную емкость, которая предназначается для поддержки давления в определенных системах водоснабжения. Очень часто используются совместно с реле давления и разными типами насосов.

Они применяются для того, чтобы обеспечивать плавный перепад давления в таких системах. Дополнительными функциями гидроаккумулятора являются:

1. Возможность защиты от гидроударов, которые могут возникать при скачках скорости движения жидкости.
2. Обеспечение потребителя минимальным запасом воды.
3. Оптимизация работы насоса и регуляция его включения при кратковременных нагрузках.

Следует уточнить, что эти механизмы не создают давление в системе, так как это функция насоса, а они только немного поддерживают данное значение.

Данный параметр зависит от нескольких параметров, одним из основных считается габариты и тип изделия. Следует помнить, что давление внутри бака должно быть примерно на 10% ниже, чем аналогичный показатель при включении насоса.

Чтобы узнать данные параметры, можно попросту измерить его специальным способом. При этом не следует нагружать мембрану гидроаккумулятора очень сильно, чтобы не привести к ее растягиванию. Это может значительно снизить срок ее службы.

Очень важно правильно настроить давление при включении и выключении насосов. При этом разница в таких показателях не должна превышать 1,5 атмосферы, а колебаться в районе от 1 до 1,5 атм. При покупке таких систем, следует обращать внимание на максимальный показатель, на который может быть рассчитан механизм. Он должен быть несколько выше, чем возможное давление в определенной системе.

Стандартные устройства гидроаккумуляторов рассчитаны

Проверка и регулировка давления в гидроаккумуляторе

Содержание статьи:

Чтобы поддерживать постоянное давление, люди покупают гидроаккумулятор. Это особая емкость с мембраной. Он копит внутри себя воду, а затем в определенный момент времени раздает ее. Сейчас можно самостоятельно отрегулировать давление, что экономит деньги.

Влияние давления в гидроаккумуляторе

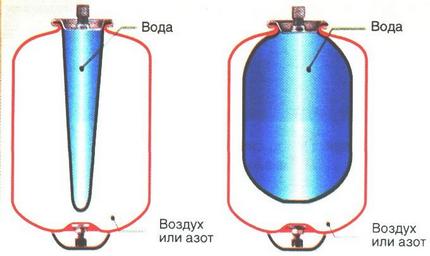

Вообще, внутри обязательно должно находиться две среды. Обычно это воздух и вода, но бывают некоторые модели, в которых воздух заменен на газ.

Работает это устройство следующим образом: при активации насоса вода начинает переходить из резиновой мембраны в растягивающую емкость. Газ сжимается, и, как следствие этого, увеличивается давление. Напор передвигает жидкость в трубы разводки. После того, как аппарат достигнет установленного показателя, он автоматически отключится.

Вода берется из запаса гидроаккумулятора. Если объем жидкости сильно падает, то это приводит к понижению давления. Как только это начинает происходить, насос опять начинает работать. Всю работу гидроаккумулятора контролирует реле давления.

Главная функция заключается в создании необходимых условий для успешной работы насоса. Но эта установка способна решить и другие проблемы:

• предотвращение резких изменений давление в трубе, которые постепенно повреждают ее;
• увеличивает срок использования труб и насоса;
• создает резервный запас воды на случай внезапного отключения электричества в доме.

При выборе подобной установки в первую очередь следует обращать внимание на мощность и тип, а уже от этих показателей выбирать объем бака. Например, поверхностный насос мощностью до 1кВт требует накопителя объемом 24-50 литров. А вот погружной насос мощностью 1кВт требует гидроаккумулятор на 60-100 литров.

Виды гидроаккумуляторов

Гидроаккумуляторы имеют несколько показателей, по которым их делят на виды. В большинстве случаев критерием деления служат размер, назначение и исполнение. Так, по размерам бывают:

• маленькие – до 50 литров;
• средние – 50-100 литров;
• большие – больше 100 литров.

Маленькие приборы лучше устанавливать, если мощность насоса в скважине не превышает 2м³/час. Средние идеально подойдут для производительности в 3.5м³/час, а большие для насосов мощностью в 5 кубометров. По назначению этот прибор делят всего на два вида:

• для горячей воды;
• для холодной воды.

Соответственно, первый вид всегда окрашен в красный цвет, а второй в синий или голубой. Кроме того часто различаются баки по материалу, из которого изготовлена мембрана. Так, бак для питьевой воды сделан из безопасной резины. Последним критерием является исполнение гидроаккумуляторов:

• вертикальные;
• горизонтальные.

Первый вид устанавливается в том случае, если в помещении мало места. В остальных случаях применяют горизонтальные гидроаккумуляторы в комплекте с наружным насосом.

Оптимальные показатели

Вообще, большинство показателей в гидроаккумуляторе зависят от правильной установки уровня давления воздуха, минимального и максимального давления, при котором будет включаться система активации или деактивации насоса.

Если вы решили самостоятельно проверить показатели такого прибора, то старайтесь придерживаться рекомендаций.

Во-первых, давление воздуха в баке должно быть меньше, чем минимальный порок включения прибора. Обычно разница показателей должна варьироваться в пределах 10%. Если соблюдать это условие, то в баке всегда будет оставаться некоторый объем воды до того, как насос повторно включится. Например, если насос активируется при 2 бар, то давление воздуха должно быть 1.8 бар. Так как: 2 бар / 100% * 10% = 0.2 бар. 2 бар – 0.2 бар = 1.8 бар.

Во-вторых, напор воздуха в аккумулирующем баке никогда не будет зависеть от его объема. Например, в среднем для емкости до 150 литров достаточно 1.6 бар, а для вместимости до 600 литров хватит 2 бар. Если гидроаккумулятор установлен в одноэтажном здании, то его напор можно снизить до 1 атмосферы, при условии, что воду потребляют не сильно много. Если сделать это, то износ водонапорной системы сильно снизится. Правда, придется ограничиться использованием сантехнических устройств.

Если снизить давление ниже единицы, то резиновая груша сильно растянется, и ее придется в скором времени менять. Повышать давление более 2-3 бар тоже нежелательно. Так как такой напор воздуха займет большую часть бака, а это сократит потребление воды. Кроме того повысится нагрузка на трубы, что может привести к их быстрому износу.

Способы проверки

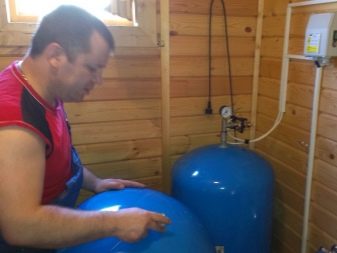

Проверять гидроаккумулятор нужно манометром. Лучше использовать электронные автомобильные манометры.

Количество проверок указывается для каждой модели отдельно. Найти эту информацию можно в инструкции или паспорте изделия. Обычно достаточно 2-3 проверок гидроаккумулятора в год.

Перед тем, как начать процедуру проверки, нужно обязательно спустить всю воду из бака. После этого насос отключается от сети электроснабжения. Затем:

1. Открутите декоративный колпачок, который закрывает ниппель, он расположен в верхней части корпуса изделия.
2. Далее подключите манометр к золотнику.
3. В инструкции гидроаккумулятора должны быть указаны заводские параметры, необходимо сравнить их с показателями манометра.
4. Если уровень ниже, чем указан в инструкции, то необходимо подкачать воздух с помощью компрессора. А если выше, то стравить воздух.
5. После этого нужно подождать примерно 24 часа, если уровень давления в гидроаккумуляторе в норме, то можно собрать устройство обратно и продолжать использовать его по назначению.

Если насос стал часто отключаться и включаться, то это прямой повод провести внеплановую проверку гидроаккумулятора. Вообще, при любых отклонениях желательно проводить подобную проверку уровня давления.

Как правильно отрегулировать давление в гидроаккумуляторе

Чтобы прибор исправно и долго работал, нужно грамотно отрегулировать несколько параметров:

• давление, при котором насос включается;
• давление, при котором насос отключается;
• напор воздуха в мембранном баке.

Первый и второй показатель регулирует реле давления. Регулировать лучше несколько раз, чтобы максимально снизить погрешность.

В реле давления нужно найти две пружины, которые различаются по своим размерам. Они обе закреплены гайками. Большая отвечает за активацию насоса, а маленькая нужна для установки и определения минимального и максимального давления. Они обе соединены со специальной мембраной , которая замыкает и размыкает контакты.

Чтобы отрегулировать эти пружины, нужно ключом повернуть гайки, которыми они закреплены. Если крутить гайку по часовой стрелке, то пружинка будет сильнее сжиматься, а это приведет к повышению порога включения прибора. Вращение в обратном направлении уменьшает уровень, при котором срабатывает устройство. Сама регулировка всего прибора проходит следующим образом:

1. Проверяется уровень давления в баке, если требуется, то лучше подкачать компрессором.
2. Гайки на большой пружине поверните в требуемую сторону.
3. Откройте кран, чтобы сбавить напор. В определенный момент включится насос, давление, которое было в эту единицу времени, зарегистрирует манометр. Если это значение не устраивает, то повторите все заново, пока не достигнете оптимального значения.

4. Теперь нужно настроить малую пружину. Она отличается повышенной чувствительностью, поэтому ее нужно поворачивать максимум на пол оборота.
5. Показатель малой пружины определяется при закрытых кранах и активном насосе. Манометр покажет значение, при котором прибор отключится. Если он выше 2.5-3 атмосфер, то рекомендуется ослабить гайку.
6. Слейте всю воду и запустите прибор. Если все показатели в норме, то все получилось. Если нет, то придется регулировать заново, пока не получится.

Еще раз повторюсь, все показатели необходимо брать в паспорте изделия. Так как обычно на разных моделях они отличаются.

Какое давление должно быть в гидроаккумуляторе Реле и автоматика для насоса с гидробаком на 24 и 50 литров, как отрегулировать показатели воды и воздуха

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Галерея изображений
Фото из

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем

Компоненты системы водоснабжения с гидробаком

Гидоаккумулятор в составе насосной станции

Установка гидроаккумулятора в кессоне

Гидроаккумулятор на вводе водопровода в дом

Расположение обратного клапана

Место установки манометра

Стандарты объема гидроаккумулятора

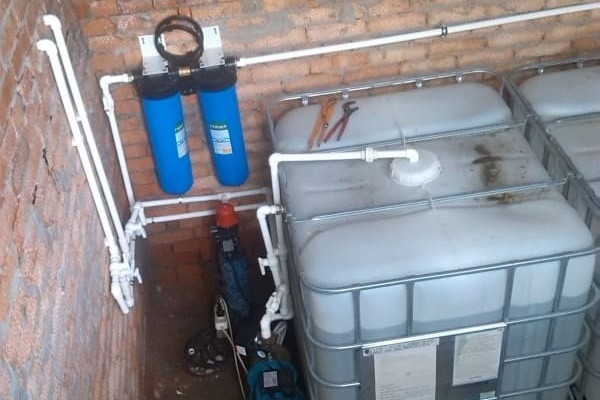

Система для резервного запаса воды

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.

Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 – резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Устройство гидроаккумулятора и его составляющие

Для начала работы устройства, требуется погружение насоса (причем он может быть погружного или поверхностного типа) в воду, с сохранением конкретного уровня давления, подаваемого в эластичный мембранный бак.

Гидробаки имеют определенный принцип работы, однако конструкция будет правильно функционировать в том случае, если:

• При установке использовалась инструкция;
• Все тщательно загерметизировано;
• Изделие полностью соответствует ГОСТ стандарту по своему качеству.

Происходит расширение емкости и повышение давления воздуха, расположенного в пространстве между полостью мембраны и внутренней частью бакового корпуса. Повышение давления способствует отключению реле, за счет которого работает насос, а в это время происходит поступление воды по точкам раздачи, установленным в доме.

Это значит, снижается давление воздуха, и реле снова включается для набора, но происходит это на определенном уровне, установленным производителем. После включения происходит повторение цикла заново до следующего блокирования насоса.

Гидроаккумулятор устройство, принципы работы

Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.

Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.

Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:

Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.

Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.

Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:

На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.

В стандартной методике расчета объема бака (ОБ) используют следующую формулу:

ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:

Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.

При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.

Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

Статья по теме:

Как установить реле давления для гидроаккумулятора

Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.

Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:

Процесс подключения реле давления к гидроаккумулятору

Для изучения в этой статье рассмотрено механическое реле давления для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.

Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.

Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.

Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

Подключение гидробака

Гидробак – это второе название гидроаккумулятора. Он может подключаться к системе водоснабжения различными способами. Выбор подходящей схемы подключения главным образом зависит от того, в каком качестве аппарат будет использоваться, а также какие задачи будет выполнять. Стоит рассмотреть несколько наиболее популярных способов подключения.

С использованием поверхностного насоса

Стоит разобрать пошагово, каким образом происходит подключение гидравлического аккумулятора к системе, если имеет место поверхностный подтип насоса.

• Сначала необходимо проверить воздушное давление во внутренней части бака. Оно должно быть на 0,2-1 бар меньше, чем параметр на реле.
• Потом следует подготовить технику к подключению. В этой ситуации под техникой подразумеваются: штуцер, манометр, пакля с герметизирующим составом, реле, ответственного за давление.
• Нужно подключить штуцер к бачку. Участком подключения может выступать шланг или фланец с пропускным клапаном.
• Затем следует по очереди привинтить прочие устройства.

Чтобы разобраться с отсутствием протечек, необходимо запустить оборудование в тестовом порядке

Подсоединяя реле, что отвечает за регулирование давления, важно осмотреть все метки. Под крышкой располагаются контактные соединения – «сеть» и «насос»

Следует не путать провода. Если под крышкой реле отметок нет, то лучше обратиться за подключением к профессионалу, чтобы не допустить серьезной ошибки.

С погружным насосом

Погружной или глубинный тип помпы имеет отличия от вышеуказанного варианта в том, что располагается в условиях скважины или вырытого колодца, проще говоря, в той зоне, из которой вода отправляется в жилище, а в приведенной ситуации – в гидравлический аккумулятор. Здесь очень важна одна деталь – это обратный клапан. Этот элемент призван оберегать систему от проникновения жидкости обратно в скважину или колодец. Данный клапан фиксируют на помпе рядом с трубой. С этой целью в его крышке прорезают резьбу.

Первым делом фиксируют клапан обратного типа, а затем производят подключение самого гидравлического аккумулятора к системе.

Схема является следующей:

• чтобы вымерить параметр длины трубы, идущей от насоса глубинного типа к крайней точке колодца, в основном берут шнурок с грузиком;
• груз опускают на днище, а на веревочке делают отметку края колодца наверху;
• после изъятия веревки можно подсчитать параметр длины трубы от низшей плоскости до верха;
• нужно вычесть длину колодца, а также расстояние от участка перехода трубы в почву до самой высокой отметки колодца;
• кроме того, очень важно учитывать непосредственное местонахождение помпы (насоса) – она должна быть расположена в 20–30 см от днища.

Давление в гидроаккумуляторе 24 литра

Часто можно услышать вопрос, какое давление в гидроаккумуляторе 24 литра нужно поддерживать? А если бак большой, то, какое давление в гидроаккумуляторе 50 литров, или 100 литров? Отвечая на этот вопрос, можно утвердительно ответить, что давление в баке никак не зависит от объема бака. Именно поэтому, давление воздуха в гидроаккумуляторе на 50 литров и даже на 150 литров необходимо поддерживать на абсолютно одинаковых значениях.

Все дело в том, что гидроаккумулятор для систем водоснабжения работает совместно с насосным оборудованием. Соответственно систему водоснабжения мы настраиваем так, чтобы при открытии крана, насос включился и вода потекла. При закрытии крана, соответственно мы хотим, чтобы насос выключился. За такой комфорт отвечает маленькое, незаметное устройство – реле давления или датчик протока:

Реле давления отслеживает, простите за каламбур, давление. Так вот, при закрытии крана, насосная станция продолжает работать, нагнетая давление воды в трубах водоснабжения. Достигая определенного значения, реле, размыкает контакты и насос выключается. Значение давления, конечно может быть разным, но как минимум не превышать порога разрыва труб, трубных соединений, или же гидравлической части насоса.

Обычно, давление в системе водоснабжения загородного дома считается вполне достаточным в 2,5 атмосферы. Давления всего 2-х атмосфер вполне хватит для: душевых процедур, помыть посуду, других повседневных нужд и устойчивой работы стиральной машины. Таким образом, отвечая на вопрос, какое давление в гидроаккумуляторе необходимо поддерживать, с уверенностью можно сказать, – любое ниже порога срабатывания реле давления, иначе насос выключится быстрее, чем будет закачен гидроаккумулятор.

Одно из правил гасит, что правильное давление, выставленное в баке, должно быть ниже порога на 10%. Домовладельцы обычно немного перестраховываются и выставляют значение ниже на 12 – 15%. Стандартные настройки, выставляемые на заводе, как правило, составляют 1,5 атмосферы для любого бака. Со временем, давление в сосуде немного падает, так как есть допустимые потери через золотник. Подкачать бак можно обычным велосипедным качком, предварительно слив полностью из него воду.

Принцип работы гидроаккумулятора в системе водоснабжения и его вместимость

Снабжая систему подачи воды автоматикой, нужно предварительно проверить ее на наличие протечек и неисправностей, и если такие имеются, то установить причины их возникновения, что позволит осуществить более грамотное обслуживание. Стоит заметить, что некоторые предпочитают установить самодельный гидропневматический ресивер.

Однако, собирая его своими руками, требуется:

• Четкое соблюдение технологии;
• Соответствие рекомендациям от специалистов;
• Применение только качественных материалов.

В данном случае не стоит обращать на такие моменты, как, например, какого цвета бак, синий или красный. После сбора нужно провести полный обзор конструкции на предмет выявления неполадок, от чего напрямую зависит его срок действия. Что касается вместимости бака в гидроаккуммуляторе, то это напрямую зависит от того, на сколько точек поступает вода в доме.

Выбирая виды бака по вместительности, нужно сразу определиться с местом расположения. При монтаже вертикального вида, требуется добавить треть объема к проектному значению давления, за счет чего насос будет включаться гораздо реже. Однако стоит учитывать тот момент, что помещении, где будет установлено оборудование, должно быть теплым и без резких перепадов температуры, что может привести к поломке устройства.

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Italtecnica РМ/5G (м) 1/4″
1 — 5 атм
1,4 — 2,8 атм
Италия
IP 44
27-30$
Italtecnica РT/12 (м)
1 — 12 атм
5 — 7 атм
Италия
IP 44
27-30$
Grundfos (Condor) MDR 5-5
1,5 — 5 атм
2,8 — 4,1 атм
Германия
IP 54
55-75$
Italtecnica PM53W 1″
1,5 — 5 атм

Италия

7-11 $
Genebre 3781 1/4″
1 — 4 атм
0,4 — 2,8 атм
Испания

7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Рекомендации по эксплуатации

После того, как , его необходимо правильно обслуживать. Примерно один раз в месяц следует проверять настройки реле давления и корректировать их, если возникла необходимость. Кроме того, нужно проверять состояние корпуса, целостность мембраны и герметичность соединений.

Наиболее частая поломка в гидробаках – разрыв мембраны. Постоянные циклы растяжения – сжатия со временем приводят к повреждению этого элемента. Резкие перепады показаний манометра обычно свидетельствуют о том, что мембрана порвалась, и вода поступает в “воздушный” отсек гидроаккумулятора.

Чтобы убедиться в наличии поломки, нужно просто стравить из устройства весь воздух. Если следом за ним из ниппеля потечет вода, значит, мембрана точно требует замены.

К счастью, выполнить такой ремонт относительно несложно. Для этого необходимо:

1. Отключить гидробак от водопровода и электропитания.
2. Отвинтить болты, которые удерживают горловину устройства.
3. Удалить испорченную мембрану.
4. Установить новую мембрану.
5. Собрать устройство в обратном порядке.
6. Выполнить установку и подключение гидробака.

По окончании ремонта настройки давления в баке и реле давления следует проверить и отрегулировать. Соединительные болты необходимо закручивать равномерно, чтобы предотвратить перекос новой мембраны, и чтобы ее край не соскользнул внутрь корпуса гидробака.

Заменить мембрану гидроаккумулятора относительно несложно, однако нужно позаботиться о том, чтобы новая мембрана была такой же как прежняя

Для того болты устанавливают в гнезда, а затем поочередно делают буквально паре поворотов первого болта, переходят к следующему и т.д. Тогда мембрана будет прижата к корпусу одинаково по всей окружности. Распространенная ошибка новичков в деле ремонта гидроаккумулятора – неправильное использование герметизирующих средств.

Место установки мембраны в обработке герметиком не нуждается, напротив, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как и старая и по объему, и по конфигурации. Лучше сначала разобрать гидроаккумулятор, а затем, вооружившись испорченной мембраной в качестве образца, отправляться в магазин за новым элементом.

Какое давление должно быть в гидроаккумуляторе

Существует несколько методик точного подбора вместимости бака гидроаккумулятора, но главным считается принцип выбора по ёмкости накопительного резервуара. Исходными данными служат количество и характер точек водопотребления, мощность и тип насоса, максимально допустимое число его включений, желаемое давление воды в сети

Важно также, какой объём воды из бака можно использовать до следующего включения насоса, а также при перебоях в подаче электричества. Допустимая разница в давлениях воды устанавливается в процессе настройки реле давления

Запас воды в гидроаккумуляторе (который обычно составляет до половины его общей ёмкости) можно с достаточной точностью определить по теоретической ёмкости бака и перепаду давлений в нём:

• Для бака до 50 л, при разнице давлений до 1 ат — 15,0…12,5;
• Для бака до 100 л, при разнице давлений до 1 ат — 30,0…16,5;
• Для бака более 100 л, при разнице давлений до 1 ат — 70,0…55,0;
• Для бака до 50 л, при разнице давлений до 1,5 ат – 13,5…8,0;
• Для бака до 100 л, при разнице давлений до 1,5 ат — 25,0…20,0;
• Для бака более 100 л, при разнице давлений до 1,5 ат — 55,0…40,0.

Объём ёмкости гидроаккумулятора с достаточной точностью определяется по следующим практическим соотношениям:

• Для поверхностных насосов с мощностью до 1 кВт – не менее 25 л;
• Для поверхностных насосов с мощностью более 1 кВт – не менее 50 л;
• Для погружных насосов с мощностью до 1 кВт – не менее 20 л;
• Для погружных насосов с мощностью до 1,5 кВт – не менее 50 л;
• Для погружных насосов с мощностью до 5 кВт – не менее 100 л.

Вместимость бака гидроаккумулятора зависит также от количества точек разбора воды и числа проживающих в доме. Например, для небольшой семьи со скромными потребностями (по одному крану на кухне и в душевой, +санузел) достаточно будет 50 л, а при наличии ванной потребуется ёмкость не менее 100 л.

Ёмкость рассматриваемого устройства зависит также и от места его установки. Гидроаккумулятор вертикального исполнения, который смонтирован в верхней точке водозабора (например, на высоте 4,5…5 м), добавляет примерно треть к проектному значению давления, что позволит насосу включаться реже. При этом, однако, следует учесть, что помещение для монтажа гидроаккумулятора должно иметь минимальный перепад температур, т. е., либо хорошо утепляться, либо быть постоянно отапливаемым в холодное время года. Минимальными должны быть и колебания относительной влажности.

Привычка подбирать всё с запасом для объёма гидроаккумулятора не годится. Дело в том, что, если объём воды в баке подолгу застаивается, то, во-первых, страдает внутренняя поверхность ёмкости, а, во-вторых, ухудшается качество самой воды (особенно, если при монтаже схемы водоснабжения не предусмотрели установку фильтров биологической очистки). В таком случае придётся часто сливать воду из ёмкости, а толку от габаритного гидроаккумулятора окажется мало.

Большинство производителей заявляет о возможности корпуса и соединительной арматуры выдерживать постоянные эксплуатационные давления не ниже 10 ат. При выборе учитывается также номинальное превышение температуры воды, которое допускает материал мембраны. Для качественных материалов он не может быть меньше 70…100°С.

Производитель подобной продукции в нашей стране — торговая марка Jeelex. Популярны также гидроаккумуляторы от Aquasystem (Италия) и Reflex (Германия).

Виды гидроаккумуляторных баков

Гидроаккумуляторы различаются по типу установки: они бывают горизонтальными и вертикальными. Вертикальные гидроаккумуляторы хороши тем, что под их установку проще найти подходящее место.

Как вертикальная, так и горизонтальная разновидность снабжены ниппелем. Вместе с водой внутрь устройства поступает и некоторое количество воздуха. Он постепенно накапливается внутри и “съедает” часть объема гидробака. Чтобы устройство работало исправно, необходимо этот воздух время от времени стравливать через этот самый ниппель.

По типу установки различают вертикальные и горизонтальные гидроаккумуляторы. Они имеют некоторые различия в процессе обслуживания, но на выбор во многом влияют размеры места установки

В гидроаккумуляторах, которые устанавливают вертикально, предусмотрен ниппель, который предназначен именно для этих целей. Достаточно нажать на него и подождать, пока воздух покинет устройство. С горизонтальными баками все немного сложнее. Помимо ниппеля для стравливания воздуха из емкости устанавливают запорный кран, а также отвод в канализацию.

Все это относится к моделям, способным накапливать объем жидкости более 50 литров. Если емкость модели меньше, то никаких специальных приспособлений для удаления воздуха из полости мембраны в них не имеется, независимо от типа установки.

Но воздух из них все же необходимо удалять. Для этого из гидроаккумулятора периодически сливают воду, а затем вновь заполняют емкость водой.

Перед началом процедуры следует отключить электропитание реле давления и насоса, или же всей насосной станции, если гидробак находится в составе такого устройства. После этого нужно просто открыть ближайший смеситель.

Воду сливают до тех пор, пока емкость не опустеет. Далее кран закрывают, на реле давления и насос подают электропитание, вода заполнит емкость гидроаккумулятора в автоматическом режиме.

Гидроаккумуляторы с корпусом синего цвета используют для холодной воды, а красные – для систем отопления. Не стоит использовать эти устройства в других условиях, поскольку различаются они не только цветом, но и материалом мембраны, и способностью переносить определенный уровень давления

Обычно предназначенные для автономных инженерных систем баки различаются по цвету: синие и красные. Это предельно простая классификация: если гидробак синий, значит, он предназначен для систем холодного водоснабжения, а если красный – для установки в отопительный контур.

Если же производитель не обозначил свою продукцию одним из этих цветов, то назначение устройства следует уточнить в техническом паспорте изделия. Помимо цвета эти два типа гидроаккумулятора различаются, главным образом, по характеристикам материала, использованного при изготовлении мембраны.

В обоих случаях это резина высокого качества, предназначенная для контакта с пищевыми продуктами. Но в синих емкостях стоят мембраны, рассчитанные на контакт с холодной водой, а в красных – с горячей.

Очень часто гидроаккумулятор поставляется как часть насосной станции, которая уже укомплектована реле давления, манометром, поверхностным насосом и другими элементами

Синие устройства способны переносить более высокое давление, чем емкости красного цвета. Не рекомендуется использовать для холодной воды гидроаккумуляторы, предназначенные для систем ГВС и наоборот. Неправильные условия эксплуатации приведут к скорому износу мембраны, гидробак придется ремонтировать или даже полностью заменить.

Facebook

Twitter

Вконтакте

Одноклассники

Какое давление должно быть в гидроаккумуляторе?

Если просмотреть переписку на тему автономного водоснабжения на различных строительных порталах и форумах, то один из часто встречающихся вопросов – почему в бак вместо обозначенной в его паспорте емкости (к примеру) 50 л заливается всего 30 – 35? Как результат – устройство работает не совсем корректно. Основная причина – неправильно выставленное давление в гидроаккумуляторе. А каким оно должно быть в гидроаккумуляторе – это и интересует многих пользователей.

О назначении и устройстве ГА подробно рассказывается здесь. Чтобы не повторяться, достаточно лишь отметить, что в баке изначально есть воздух. Он закачивается в него еще на производстве, и давление составляет (для подавляющего большинства моделей) 1,5 атмосферы. Если изделие от известной компании-изготовителя, то небольшую утечку (за предпродажный период) в расчет можно не брать – качественные гидроаккумуляторы не «травят».

Не все пользователи учитывают, что ГА функционирует в системе водоснабжения только совместно с реле давления, иначе теряется сам смысл установки бака. Именно эти два элемента автоматики и обеспечивают стабильность давления в контуре и регулируют интервал между пуском в работу и остановкой насоса.

Но есть и еще ряд нюансов, которые правильно оценить может лишь профильный специалист. Например, как рассматривать следующую рекомендацию, размещенную на одном из форумов – взять разницу высот (в м) между ГА и верхней точкой водоразбора (H) и разделить эту цифру (число) на 10. Частное – это и есть рекомендуемое давление в баке (в атм). У человека, хоть немного понимающего, как организуется схема водоснабжения, неминуемо возникнут хотя бы такие элементарные вопросы.

• В любом доме есть много бытовой техники, присоединяемой к водопроводу. Для каждого изделия – свой нижний порог давления, при котором оно может нормально функционировать. Как это учесть?
• Трубы в жилых строениях прокладываются по-разному. На это влияют этажность здания, внутренняя планировка и так далее. Каждый поворот «нитки», отвод от нее, фитинги – это некоторая потеря давления. Есть ли поправочные коэффициенты для всех подобных случаев?

Существует главное правило настройки гидроаккумулятора – давление в нем должно быть на 10% ниже минимального (для включения перекачивающего устройства), установленного при регулировке срабатывания реле. Но это типовая рекомендация, которой следует придерживаться. В принципе, можно взять разницу и в 12, а то и 15%. Но точно определить ее способен лишь специалист, с учетом всех нюансов системы.

Наиболее вероятные последствия неправильной настройки гидроаккумулятора

• Некорректная работа бытовой техники, присоединенной к контуру водоснабжения. Например, периодические сбои в функционировании котельного оборудования, а то и аварийная остановка агрегата.
• Снижение ресурса насоса по причине повышенного износа.
• Проблемы с напором из кранов на последних этажах дома.

Производители прилагают к каждому гидроаккумулятору инструкцию, в которой расписан порядок его настройки. В чем сложность? Сортамент реле давлений значительный, и у каждой модели – свои характеристики.

Одна из основных – так называемая «дельта», то есть разница между Pmin (для пуска насоса) и Pmax (для его отключения). Применительно к большинству этих приборов она равна 1 (иногда 1,5). Но ни одно руководство не в состоянии учесть всех особенностей конкретной системы, самого строения, его «наполнения» техническими устройствами, способов их подключения и так далее.

Вывод

Он напрашивается сам собой. Несмотря на кажущуюся простоту настройки давления в гидроаккумуляторе, данную технологическую операцию целесообразнее доверить профессионалу. Логика достаточно проста – лучше оплатить его услуги «здесь и сейчас», чем не в такой уж далекой перспективе тратить деньги за визиты различных мастеров (по ремонту котла, посудомоечной машинки, того же насоса и так далее). Однозначно – в совокупности обойдется значительно дороже. А если учесть еще и неудобства, нервы, время, то решение более чем рациональное.

Компания «АЛЬФАТЕП» всегда окажет проживающим в Подмосковье практическую помощь в выборе оптимальной модели гидроаккумулятора и его настройке. Достаточно лишь позвонить на номер ее контактного телефона 8 (495) 109-00-95, и сотрудники подробно проконсультируют по любому вопросу, касающемуся организации водоснабжения, подберут требуемый для системы ГА, сами его установят и настроят по давлению его и реле. По желанию клиента, возьмут все оборудование на сервисное обслуживание.
