Дебит скважины, статический и динамический уровень воды

Значения динамический и статический уровень воды в скважине – основа для определения показателя дебит скважины. Параметры дебита потребуются при покупке оборудования для обустройства.

Статический уровень — Hst

Подземные водные источники расположены между разными по составу пластами грунтов. Пласты давят на воду. Если жидкость находит выход, то сила межпластового давления заставляет фонтанировать.

В практике буровиков встречаются самоизливающиеся гидросооружения, из которых вода льётся без остановки. Это избыточное внутреннее давление выдавливает жидкость на поверхность.

Атмосферно давление даёт обратный эффект, — заставляет жидкость уходить вниз. Противодействие двух видов давления атмосферного и межпластового заставляют воду остановиться на конечной точке внутри ствола скважины. Эта точка — статический или постоянный уровень воды.

На отметку постоянного значения влияет глубина гидросооружения. В источник, пробуренный на верхний водонос глубиной до 10 метров будут попадать сточные воды после дождя и таяния снега. И поверхность будет повышаться. На глубокиеподземные источники пятьдесят — двести метров осадки не влияют. На глубине водоносный горизонт стабилен.

Количество точек водозабора на соседних участках тоже влияет на показатель. Появление новых источников ближе одного километра снизит объём жидкости гидросооружения.



Диаметр обсадной трубы на статический уровень воды в скважине не влияет.



Для достоверного определения постоянного показателя в индивидуальном источнике замеры делайте в засушливый период. Замеряйте значение после периода откачки в пять — шесть дней, когда нужно было часто поливать огород или расходовать жидкость на строительство.

Исходя из минимальных показателей, ошибок при расчёте водоотдачи не будет.

Динамический уровень — Hd

При заборе влаги поверхность жидкости понижается. Чем меньше диаметр обсадных труб и мощнее насос тем быстрее будет опускаться поверхность – зеркало воды. Одновременно с откачиванием жидкости запускается природный процесс межпластового давления. Внутреннее давление стремиться восстановить поверхность до отметки статического положения.

В определённый момент работы насоса объём откачиваемой влаги становиться равным объёму входящей. Поверхность жидкости устанавливается на одной точке — динамическом уровне.

Как измерить

Для определения динамического уровня включите насос на 30 минут минимум. Если на оборудовании установлена регулировка мощности, — установите на среднее значение.

Замерить глубину нахождения воды можно верёвкой. Купите бухту шпагата. На свободный конец привяжите груз (например, металлическую гайку). Опустите в обсадную трубу. Мокрая часть шпагата покажет расстояние до поверхности.

Динамический уровень со временем меняется. Причина в природных изменениях и соседях, которые пробурят скважины в тот же водонос.

Чтобы не делать замеры каждый год закрепите на кабеле чуть ниже динамического показателя датчик. Прибор будет отключать погружное оборудование при попадании воздуха. Если отключения будут учащаться, — перемерьте показания, и опустите насос глубже.

Для чего нужны замеры

Погружные модели охлаждаются водой, в толще которой работают. Если оборудование начнёт работать всухую, то быстро перегреется и сгорит. По этой причине погружной насос устанавливают ниже статического значения.

Разница между статическим и динамическим показателем в один метр — минимально допустимая. Если замеры дали такой или меньший результат – покупайте оборудование слабее.

Дебит скважины — D

Показатель водоотдачи — дебит скважины отражает объём поступающей воды в кубометрах за час при сохранении динамического уровня в неизменном положении. Иначе говоря, дебит – это максимальный объем жидкости, который откачивают за час без риска осушить насос.

Определение дебита гидросооружения по статическому и динамическому значениям.

Способ 1: простой расчёт водоотдачи

Пример расчёта:

1. Глубина гидросооружения до дна 80 метров.
2. Статическое значение Hst — 40 метров.
3. Высота водного столба Hw – разница между глубиной гидросооружения и статическим показателем – 40 метров (80 – 40 = 40 м.).
4. Интенсивность откачки воды или производительность насоса V составит 3 кубометра в час.
5. Динамический показатель Hd зафиксирован на отметке 52 метра.
6. Дебит скважины D составит: V х Hw / (Hd – Hst) = D   (3 х 40 / (52 – 40) = 10 кубических метров воды в час.

Первый метод с недостатком: если для откачки применить погружное оборудование другой мощности — значение Hd измениться. На реальный дебит скважины мощность насоса не влияет. Чтобы устранить погрешность применяют второй способ измерения.

Способ 2: точный расчёт дебита

Для точного расчёта производительности гидросооружения промеряйте цифру Hd жидкости два раза. Замеры делайте насосами, отличающимися по мощности и марке изготовителя. Способ снизит конструктивную погрешность оборудования и даёт правдивый результат.

Первый промер жидкости делают как описано в первом способе. Для повторного измерения выжидайте время до того момента, когда вода не восстановит положение как было до откачки на цифре Hst.

Опустите второй насос другой марки и производительности в скважину и начитайте качать воду. Процесс откачки занимает 60 минут. После часа работы померьте динамический показатель ещё раз.

Считаем предварительное значение — цифру удельного дебита (Du) по формуле Du = V2 – V1/ h3 – h2, где:

1. V1 и V2 — производительность первого и второго насосов.
2. h2 и h3 — значение снижения уровня по отношению к цифре Hst.

Удельный дебит даёт представление о водоотдаче одного метра динамического уровня гидросооружения.

Точный дебит определяют по формуле: D = (Hf – Hst)*Du, где Hf — глубина установки погружного оборудования.
Таким образом, точный дебит опирается на высоту водного столба от насоса, а не глубины скважины.

Буровики по окончании работ выдают заказчику паспорт на скважину, где прописывают результат расчётов уровней и дебита. Кроме этих значений паспорт содержит информацию о размере и материале обсадных труб и рекомендации о характеристиках оборудования подходящего для безопасной эксплуатации.

Если паспорта нет, замерьте самостоятельно и покупайте оборудование производительностью в четыре — пять раз ниже дебита.

Статический и динамический уровень воды в скважине: что это, как измерить

Автор Пётр Андреевич На чтение 5 мин. Опубликовано 30.06.2019

Статический и динамический уровень воды в скважине — показатели, по которым судят об эффективности ее работы. На основе этих цифр выбирается производительность насоса, обслуживающего колодец.

Что такое статический уровень воды

Статический уровень воды в скважине — это показатель, который определяется после того, как вода простоит без забора в течение 1 часа. С колодцем или скважиной в течение этого времени происходят некоторые преобразования.

Давление, осуществляемое водяным столбом, приводит в норму давление в пластах, которое всегда присутствует в водоносном горизонте. Линия жидкости в скважине замирает на некоторой отметке и больше не меняется, это и есть статический уровень скважины.

Что такое динамический уровень воды

Динамический уровень воды в скважине — это показатель измеряется во время откачки жидкости. В этом случае горизонт жидкости изменяется в соответствии с мощностью откачивающего насосного оборудования.

Динамический уровень воды в скажине полностью зависит от объема потребления. Данный показатель замеряют в условиях равенства притока и оттока воды, которые осуществляются под влиянием работы насоса. Для получения точного показателя динамического горизонта производят экспериментальную откачку жидкости. Данные замеры проводят сразу после сдачи колодца в эксплуатацию. Информация заносится в технический паспорт скважины.

Хозяин колодца может узнать его динамический уровень самостоятельно. Для этого достаточно откачивать жидкость до того момента, пока горизонт воды в скважине не перестанет уменьшаться. От динамического горизонта зависит глубина фиксации насосного оборудования. Оно должно быть закреплено ниже данной отметки на 2 м. Делается это, чтобы обеспечить его бесперебойную работу. Насос должен быть погружен в воду.

Динамический и статистический показатели являются индивидуальными, присущими только данному колодцу. В процессе бурения жидкость может хлынуть на поверхность, но это не означает, что данный напор будет рабочим. В этом случае она поступает под сильным давлением. Когда давление нормализуется, появится возможность правильно оценить рабочие характеристики скважины. После разработки колодца должно пройти не менее часа, чтобы водяной пласт пришел в норму.

Многие интересуются, что такое динамический уровень. Специалисты считают, что глубина расположения водяного горизонта в колодце и является динамическим уровнем скважины.

Дебет колодца, скважины — это разность между статической и динамической линиями воды в нем. Чем меньше различие, тем с большей отдачей работает колодец. У производительных водозаборов такая разница составляет не более 1 м, нормальной для артезианских колодцев считается почти нулевая разница между этими 2 показателями.

Различие между статистическим и динамическим горизонтом показывает, сколько воды выдает колодец за единицу времени.

Как и чем измерять уровни воды

От правильно проведенных замеров зависит бесперебойная работа насоса и подача жидкости. Разница между 2 показателями, превышающая 1,2 м, заставляет искать причину возникшей проблемы. Большая разница может появиться из-за попадания в систему загрязненной жидкости из почвы и проникновения в скважину примесей с осадком.

Все измерения необходимо проводить качественно. Замер динамического горизонта разделяют на несколько последовательных шагов. В таком случае процесс заметно упростится, будет меньшей погрешность измерений. Определять уровни рекомендуют в знойные дни, которые не прерывались осадками. Вода не должна использоваться в течение 1 часа.

Как измеряют показатели:

1. Необходим небольшой груз и капроновая нитка. Груз надежно закрепляется и опускается в колодец до самого дна.
2. Затем нить достается и измеряется длина ее мокрой части.
3. На границе мокрого и сухого участка ставится отметка. Сделать ее необходимо таким образом, чтобы она не исчезла под влиянием жидкости. Можно применять несмываемый маркер.
4. Затем должен работать насос хотя бы в течение 60 минут. Горизонт воды обязательно изменится.
5. Потом на дно опять опускается нить с грузом.
6. Затем измеряется разница между уровнями. Для этого ставится новая отметка, измеряется расстояние между первым и вторым значением. Второй результат и является динамическим показателем уровня.

На основании полученных данных проводится анализ производительности колодца. Проще всего оценить полученные в динамике значения с помощью компьютерной программы. Чтобы работа колодцев была нормальной, следует соблюдать технологию бурения. Его необходимо производить в зонах с наличием хорошего водоносного слоя.

Совет специалиста

Чтобы со временем параметры динамического и статистического уровня критически не изменялись в худшую сторону, необходимо периодически осуществлять техническое обслуживание. Для этого должен проводится регулярный забор воды на лабораторный анализ. Особенно это требуется делать, если появляется неприятный запах или меняется цвет.

Опасно, если в жидкости появляются примеси вредных для человека веществ. Контроль за уровнем воды специалисты советуют осуществлять не реже чем через каждые 2 года.

Также специалисты не советуют заниматься разработкой скважины самостоятельно. Лучше, если она будет вырыта профессиональными работниками. В этом случае будет выдаваться паспорт с занесением в него всех необходимых данных о ее состоянии. Каждая фирма выдает паспорт по собственному образцу, но основные графы у всех исполнителей совпадают.

При эксплуатации колодца необходимо использовать исправное оборудование. В этом случае возможна его бесперебойная работа в течение долгого времени. Важно помнить о том, что ремонт колодцев связан с расходами и некоторыми рисками. Окончательная цель всех манипуляций, связанных с измерениями уровней, — обеспечение участка чистой и свежей водой хорошего качества.

Динамический уровень скважины и статический уровень воды

Строительство собственного водозабора на загородном участке преследует цель обеспечения своих потребностей чистой и вкусной водой в необходимом количестве. Поэтому одной из первых задач по окончании бурения стволов является определение паспортных характеристик водозабора. Одним из таких показателей является динамический уровень скважины. Однако рассматривать этот показатель отдельно, особого смысла нет, поскольку он неотделим от таких данных как статический уровень и дебит скважины. О пригодности водозабора к работе можно судить только анализирую динамику изменения этих показателей в процессе его работы в испытательном режиме. Заметим только, что столб воды, соответствующий статическому уровню всегда выше уровня водоносного слоя из-за внутреннего давления в нем.

Рис.1. Контрольные параметры скважины

Содержание статьи:

Контрольные параметры водозабора: характеристики и значение

Рассмотри подробнее смысл каждого из этих показателей.

Характеристика статического уровня

Этот показатель измеряется по окончании бурения ствола, о чем свидетельствует появление в нем воды. Сигналом к окончанию бурения должен быть факт появление в извлекаемых грунтах сначала мокрого песка (при бурении именно на песок), а затем признаков водоупорной глины или скальных пород основания водоноса. Следовательно, пласт открыт полностью.

Затем нужно дать воде отстояться и заполнить ствол водой, при этом нужно контролировать ее уровень с целью определить максимальный столб воды, характерный для этого водозабора. Его высота (расстояние от устья до установившегося зеркала жидкости внутри обсадки) и будет первым контрольным параметром скважины – статический уровень воды в скважине.

Он зависит от нескольких реальных условий, характерных для пласта и места расположения водозабора. Статический уровень – переменная величина, она склонна к изменениям по следующим причинам:

• уровень потребления воды из эксплуатируемого пласта в сезон полива огородов;
• интенсивность выпадения осадков, в сухие сезоны возможно значительное его снижение.

Характеристика динамического уровня

Установив и измерив статический уровень, нужно опустить в скважину насос и начать откачку воды. При этом необходимо постоянно измерять расстояние от устья до зеркала воды внутри ствола. Для этого применяются различные приспособления

Рис.2. Рулетка для измерения уровня воды

Неудобство пользования измерительным прибором, показанном на рис.2, состоит в плохом контроле касания грузиком воды. Для удобства работы можно усовершенствовать устройство следующим образом:

• приобрести двужильный провод мелкого сечения;
• зачистить два конца и закрепить на грузике изолентой таким образом, чтобы между концами было расстояние 3 – 5 мм, но они не могли соприкасаться;
• на втором (верхнем) конце установить батарейку и сигнальную лампочку;
• опуская внутрь ствола ленту рулетки, одновременно опускать и провод, при касании оголенных контактов воды они замкнутся и лампочка загорится.

Впрочем, рулетку использовать и необязательно, можно применить шнур, прикрепив к нему провода и полученное устройство намотать на одно мотовильце. Закреплять провод к шнуру можно изолентой через равные промежутки в 1 метр. Получится компактное и недорогое устройство.

Длительное горение сигнальной лампочки будет свидетельствовать о том, что столб воды стабилизировался и больше в процессе откачки не изменяется. Следовательно – установлен динамический уровень скважины, а это значит:

1. Приток воды в ней равен ее расходу при откачке.
2. Зная производительность насоса и время откачки до достижения стабильного уровня, можно рассчитать в первом приближении дебит водозабора, измеряемый в м³/час.

Динамический уровень зависит от диаметра обсадной трубы – чем он больше, тем больше площадь фильтрующей поверхности, следовательно, приток воды из пласта увеличивается.

Этот показатель нужно контролировать постоянно, не реже 2-х раз за сезон, учитывая, что причиной снижения динамического уровня может быть заиливание фильтрующего участка водозабора. При его заметном снижении следует принимать меры по промывке и расчистке водозабора.

Нужно заметить, что установленный динамический уровень и рассчитанный дебит верны только для случая с применявшимся насосом.

Для уточнения дебита скважины и динамического уровня следует произвести повторную откачку по тем же правилам, но насосом большей мощности. Полученные новые данные позволят рассчитать фактический дебит водозабора, уточним – именно водозабора, что немаловажно для выбора постоянного насоса в скважину. Какой насос применить – погружной или наружный, решает хозяин скважины.

Другую величину будет иметь и динамический уровень. Его значение поможет определить величину глубины погружения штатного насоса для данной скважины.

Расстояние насоса от дна водозабора должно быть в пределах 1,0 – 1,5 метра, следовательно, минимально возможный динамический уровень для данной скважины и насоса от второй прокачки должен составлять эту величину плюс габаритный размер агрегата по высоте. Кроме того, столб воды над насосом должен быть не менее 0,5 метра. При расстоянии от насоса до дна менее 0,5 метра, он будет захватывать со дна илистые и песчаные осадки, что скажется на качестве воды и долговечности насоса.

На практике, насос подбирается производительностью меньше максимального дебита скважины на 25 – 30 %. Это позволяет иметь устойчивый столб воды выше динамического уровня, что положительно скажется на работе водозабора.

Однако, если дебит скважины недостаточен для обеспечения потребностей участка водой, это может означать следующее:

• произведено некачественной вскрытие водоносного слоя, в результате чего в скважину не поступает количество жидкости, которые может дать пласт. Необходимо добурить скважину до получения достаточного дебита;
• при бурении с применением глинистых промывочных смесей, поры водоносного слоя забиты остатками глины из нее, которая не позволяет жидкости свободно проходить к фильтрующему устройству водозаборника. При таких обстоятельствах необходимо раскачать скважину, то есть непрерывно откачивать из нее воду до тех пор, пока она не пойдет из шланга чистой и прозрачной. На некоторых видах водоносных слоев может быть откачано до 500 кубометров жидкости, чтобы получить нужный результат. Такое может случиться при вскрытии гравийного либо трещиноватого известкового водоносного слоя;
• раскачка нужна для любых скважин, включая песчаные водоносы, правда в таких случаях она более скоротечна и продолжается от 2-х до 8-ми часов. Буквально несколько часов этот процесс занимает при использовании ударно – канатного бурения. Какой способ пробивки скважины применить решат или порекомендуют специалисты – бурильщики.

При бурении водозабора в низинах на холмистой местности нередки случаи самоизлива воды из скважины. Водоносные горизонты, как правило, повторяют рельеф местности. Если имеется часть водоноса, располагающаяся выше точки забора жидкости, происходит самоизлив. На такой случай всегда должна быть наготове специальная заглушка, которой закрывают горловину скважины. Бурение в таких местах производится всегда с одновременной обсадкой стенок скважины. В данном случае понятия динамического и статического уровней теряют смысл.

Советуем почитать: Дебит скважины

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

Статический и динамический уровень воды. Что это?

Для подбора техники нужно знать уровень воды в скважине. Необходимо измерить два значения: статическое и динамическое. Данные необходимы для подбора скважинного оборудования. Они указываются в техпаспорте. Рассмотрим, что такое статический и динамический уровень воды в скважине, и как измеряются эти показатели на практике.

Статический и динамический показатель

При достижении водоносного слоя, вода поднимется по обсадной колонне. Движение происходит из-за разницы давления в почве и на поверхности. На определенной высоте вода останавливается. Формируется статический уровень воды в скважине. Замеряется через 1,0-1,5 часа после бурения или выключения насоса.

Высота водяного столба снижается после установки и включения насоса. Техника откачивает воду на поверхность. Образуется динамический уровень артезианской скважины. По законам физики, он всегда ниже статического. Замерять его можно через 30-60 минут после включения насоса.

Разница двух результатов не должна превышать 1 м. Эта разница называется дебитом источника. При артезианском бурении она составляет 2000-5000 литров в час. Если разница составляет 1,2-2,0 и более, техника подобрана неправильно. Нужно найти и устранить ошибку, чтобы оборудование не вышло из строя.

Основные принципы измерения

Оба показателя определяются по аналогичному принципу. Разница состоит в условиях измерения. Как определить статический уровень в скважине – при выключенном на полтора часа насосе. Как определить динамический уровень скважины – когда техника работает полчаса или час.

На значения двух показателей влияют:

• Глубина бурения на известняк.
• Насыщенность водяного пласта.
• Попадание грунтовых или талых вод.
• Характеристики установленного насоса.
• Срок эксплуатации источника.

Рекомендуется повторять замеры не реже раза год. Это делается при сервисном обслуживании. Контроль позволит избежать сухого хода насоса (что может привести к его поломке). Результаты могут меняться со временем. Это происходит, когда водяной слой исчерпывается или меняется гидрогеология района. Рассмотрим подробнее все способы узнать уровень воды в скважине.

Технологии для измерения

Не советуем выполнять измерения самостоятельно. Если в замерах будут допущены ошибки, то подобранная техника быстро выйдет из строя. Понадобится покупать новое оборудование. Чтобы избежать неоправданных затрат, поручите эту задачу специалистам.

Основные способы измерения:

1. Погружение груза на леске.
2. Применение гидростатического датчика.
3. Использование скважинного уровнемера.

В быту часто используется механический способ замеров. Он не требует специальных приборов. Необходим тяжелый грузик и длинная веревка. Грузик опускается на дно, а затем извлекается на поверхность. Замеряется длина мокрого участка веревки.

Существует еще один способ. Он дает менее точный результат. Необходимо заполнить водой тару с известным объемом. По времени наполнения вычисляется дебит за час. Результат зависит и от мощности насоса. Однако метод позволяет определить, достаточно ли дебита для потребностей дома.

Заключение

После бурения мы измеряем статический и динамический показатели. При выполнении замеров может присутствовать заказчик (по желанию). Если на участке есть артезианская скважина с неизвестным уровнем воды, мы готовы приехать по заявке и выполнить измерения.

Чтобы узнать больше про измерения, позвоните нам. Консультант подробно ответит на любые вопросы. Поможет оформить заявку на выезд инженеров при необходимости.

Как определить динамический уровень воды?

Любая скважина, предназначенная для частного водоснабжения, обладает особыми характеристиками и параметрами, которые индивидуальны только для этого типа источника. Одним из важнейших показателей можно выделить динамический уровень, который можно определить только после того, как конструкция была введена в эксплуатацию.

На этапе бурения источника для воды, вы можете стать очевидцем сильного напора воды, который подается на поверхность под давлением водоносного пласта. После того, как конструкция готова и простояла в бездействии порядка 60 минут, можно определять статический уровень воды в скважине. Можно считать, что высота водяного пласта это и есть этот уровень.

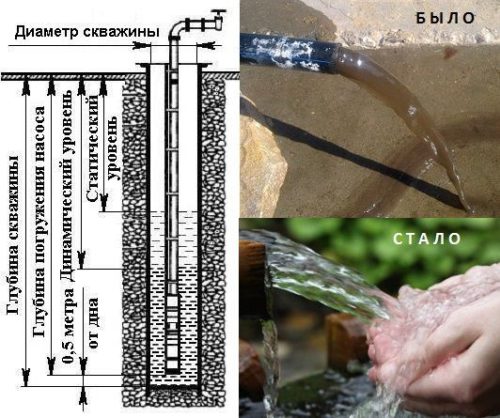

Расположение уровней в скважине и их высота

Особенности динамического уровня, отличие его от статического

Чем отличается динамический уровень от статического? Этот вопрос волнует каждого владельца автономного водоснабжения. На самом деле в этом случае неуместно говорить о каких-то различиях так как это два индивидуальных параметра.

Высота воды, которая определяется после получасовой работы насосного оборудования и считается динамическим уровнем. В идеале эти два замера должны быть не более одного метра между собой.

Внимание! Если разность между статическим и динамическим уровнем влаги в колодце составляет от 1,2 до 2,0 метра, необходимо принять соответствующие мероприятия. Такая отметка говорит о неправильной работе скважины.

Очень часто статический уровень изменяется из-за воздействующих на него факторов. В скважину могут попадать осадки, загрязнения из почвенных слоев и постепенный уход воды. Тем не менее этот тип высоты водного столба считается обязательным для выбора насосной станции для откачивания жидкости.

Отсюда следует выделить, что взаимосвязь между динамическим и статическим уровнем неизменна. И чтобы их правильно определить потребуется тщательная слежка за эксплуатацией источника.

Замер динамического уровня воды в скважине

Правильный замер динамического уровня воды

В данную процедуру стоит внести несколько этапов, так как ее выполнять таким образом будет намного проще. Зеркало воды измеряется дважды: то есть изначально определяют статику, а после динамику. Как раз так мы и поступим.

1. Выбираем определенный период времени (пару-тройку дней зноя) без осадков. Обычно в это время происходит активный водозабор из источника для полива растительности.
2. Учитываем небольшой промежуток, когда скважина находилась в покое, то есть не происходило выкачивание воды, как минимум 1-1,5 часа.
3. Берем небольшой груз (пусть он будет металлическим), надежно крепим его к капроновой нитке и опускаем на дно скважины.
4. Как только предмет коснулся дна, вытягиваем нить не расплёскивая воду, и смотрим насколько метров нить промокла. Ставим в этом месте отметку, так чтобы она не стерлась.
5. После запускаем мотор для откачки воды, и даем ему беспрерывно поработать в течение 30-60 минут.
6. Зеркало должно изменить свою высоту. Теперь опускаем просохшую нить с грузом также на дно скважины, затем поднимаем и смотрим насколько изменилась высота водяного столба.
7. Ставим отметку и сравниваем оба эти значения. Отметка, которая получилась во второй раз и называется динамический уровень источника водоснабжения. Оптимальный показатель не более 1 метра ухода влаги.

   Анализ динамического уровня на компьютере

Такое измерение всегда считается достоверным, и, если есть какие-то недостатки в работе источника, их нужно устранить. В противном случае снизится дебит скважины или колодца.

Обратите внимание! Резкий выход воды из колодца на поверхность после бурения производится под воздействием подземного давления, а при одновременном влиянии на водяной столб еще и атмосферного давления, уровень приходит в норму и стабилизируется на определенной высоте.

Чтобы разница уровней не превышала норму

Выше мы уже объясняли какой должна быть норма между динамическим и статическим уровнем жидкости в источнике автономного водоснабжения. И чтобы этот показатель всегда был идеальным следует предпринимать следующие меры:

• использовать сооруженную конструкцию строго по назначению;
• бурить только в соответствии с требованиями и правильным выбором глубины;
• проводить своевременное обслуживание и ремонт;
• осуществлять процедуру дезинфекции, если наблюдается неприятный запах или цвет;
• проводить анализ воды в лаборатории на предмет наличия ядовитых веществ;
• измерять разницу уровней динамики и статики не реже чем каждые 2 года.

  Отличие статического и динамического уровня

Помните, что, если ваша скважина была выполнена специальными службами, должен присутствовать к ней паспорт. Каждая фирма предоставляет различную форму заполнения, поэтому совпадать они не будут.

Для нормальной работы насосов принято использовать автоматику, которая будет контролировать динамический уровень влаги, тем самым защитит оборудование от перегрева.

Важно! Динамический уровень скважины — это параметр, который всегда нужно контролировать. Это обеспечит более длительную эксплуатацию источника водоснабжения.



Вас могут заинтересовать:

Статический и динамический уровень воды в скважине

Собственная скважина на участке – это не просто колодец, из которого можно будет без проблем и всегда качать водичку. Ведь от грамотности хозяев зависит производительность скважины, долговечность оборудования и многое другое. Поэтому при ее обустройстве нужно учесть множество факторов. Статический и динамический уровень воды в скважине – важнейшие показатели для ее благополучного функционирования. Это то, чем нельзя пренебрегать, желая долго и благополучно пользоваться гидротехническим сооружением на собственном участке.

Важные параметры скважины

Устраивая скважину, важно знать ее основные параметры. Необходимы они и для того, чтобы при возникновении в процессе эксплуатации каких-то проблем понимать, в чем дело, и оперативно их решать. При проведении бурения специализированной компанией на результат работы – то есть скважину – выдается паспорт.

Этот документ может различаться по форме и содержанию у разных предприятий, но в любом случае обязательно включение в него таких сведений и показателей:

• координаты места нахождения скважины;
• описание почвенных пород в месте ее расположения;
• глубина, на которой находится водоносный слой;
• диаметр и длина труб;
• технические характеристики оборудования;
• дебит скважины.

Последний показатель – дебит, ни что иное как производительность скважины. То есть, какой объем воды она способна дать за определенное время. Этот параметр вычисляется, исходя из динамического и статического уровней воды, которые также должны быть обязательно указаны в паспорте. Дебит – разница между этими двумя параметрами.

Устраивая гидротехническое сооружение своими силами, без приглашения специалистов, все важные замеры необходимо сделать самостоятельно.

Особенно важно знать два уровня воды. Ведь от них зависит правильная установка и настройка параметров насоса, а значит – его работоспособность и долговечность.

Статический уровень

Статический уровень воды в скважине – это уровень водяного горизонта в скважине в состоянии покоя. То есть тогда, когда вода не выкачивается, и какое-то время до этого тоже не использовалась. Его замеряют спустя хотя бы час после прекращения работы насоса. Этот показатель равняется расстоянию от верхней части оголовка скважины до линии жидкости в колодце. Зависит статический показатель от таких параметров:

• уровень грунтовых вод;
• объемы выкачивания воды, в том числе в других, соседних скважинах;
• обильность осадков и талой воды по весне;
• давление внутри пласта;
• атмосферное давление;
• количество точек водозабора на участке.

Внутрипластовое давление – это давление, влияющее на воду, когда она находится под землей. Во время бурения она «освобождается» и устремляется вверх. Бывает давление настолько сильно, что жидкость бьет фонтаном. Чем выше давление – тем выше будет столб воды. Однако снаружи на жидкость начинает давить уже атмосферное давление, под влиянием которого уровень понижается. Точка, в которой он достигает стабильного, неподвижного положения, и является, по сути, статическим уровнем.

Чем мельче колодец, тем большее влияние на уровень оказывают осадки, талые воды, выкачивание жидкости. В неглубоких скважинах статический уровень, как правило, находится примерно на одном уровне с расположенными там же грунтовыми водами. Количество воды в таких колодцах исчерпывается быстрее, чем в глубоких.

Полезно будет почитать:

Определять статический показатель рекомендуется в период повышенного использования воды. Например, летом, когда вода интенсивно используется для полива огорода и других огородных нужд. И тогда, когда осадки отсутствуют хотя бы несколько дней, и ничто не пополняет скважину. В этот период вода находится на минимуме, а значит, это удобное время для определения оптимального положения насоса.

Динамический уровень

Динамический уровень воды в скважине определяют во время интенсивного ее выкачивания. В начале этого процесса уровень воды понижается. Постепенно под влиянием естественного давления начинает расти. Когда оба показателя становятся одинаковыми, то есть, сколько воды выкачивается, столько же и поступает, верхний уровень столба замирает на одной отметке. Этот уровень и называется динамическим. На него влияют:

• внутрипластовое давление;
• диаметр труб;
• мощность насоса;
• объем грунтовых вод.

Замер этого показателя осуществляется примерно после получасовой-часовой работы насоса, когда верхний горизонт воды замирает в одном положении и перестает понижаться. Разница между статическим и динамическим уровнями должна быть в пределах метра. Если же она больше, то значит, система недостаточно отрегулирована. Поэтому нужно принять меры по исправлению ситуации, чтобы избежать поломки оборудования.

На основании разницы между двумя показателями высчитывается и дебит скважины. Для этого замеряется, какой объем жидкости выкачивается за определенное время. И статический, и динамический уровень необходимо знать, чтобы правильно установить насос и рассчитать, с какой предельной мощностью он должен работать.

Как измерить

Компании, занимающиеся бурением, измеряют все показатели и заносят данные в паспорт гидротехнического сооружения. Тем же, кто организует скважину своими силами, предстоит самостоятельно выполнить измерения. Сделать это нужно обязательно.

Простейший способ сделать замер – это использовать примитивное приспособление, грузик на веревке.

Сначала замеряется статический параметр, затем – динамический. Для осуществления процедуры нужно выбрать период летом, когда несколько дней нет осадков, а вода из скважины забирается особенно интенсивно. Время осуществления замера – когда скважиной не пользовались хотя бы час-полтора и вода пришла в состояние покоя.

Грузик крепится на веревку и опускается в скважину. Как только он достигнет дна, веревку нужно аккуратно вытянуть и оценить, до какого уровня она намокла. Этот показатель замеряется и отмечается на веревке, так, чтобы при следующем погружении он не смылся.

Затем производится измерение динамического уровня воды в скважине. Для этого нужно запустить насос и выкачивать воду в течение периода от получаса до часа. За это время горизонт воды оказывается ниже, чем был. Выключив насос, показатель замеряется так же, как статика. То есть, вновь опускается груз на высушенной нитке. Оба параметра записываются и сравниваются. Разница между ними не должна превышать одного метра.

Метод с грузиком на нитке, конечно, прост и не требует особых затрат. Осуществить его легко в любое время в домашних условиях. Однако он не всегда достоверен. Например, воду можно случайно расплескать, и тогда нитка окажется вымочена не на том уровне, а выше. Кроме того, он не годится для слишком глубоких колодцев.

Для более точных результатов используется прибор уровнемер. Он представляет собой катушку с намотанной на нее специальной лентой и с датчиком на конце. На ленте расположены деления, позволяющие сразу же оценить, на каком расстоянии находится водяная гладь. При достижении датчиком горизонта издается сигнал. Точность уровнемеров высока. Кроме того, прибор возможно использовать в очень глубоких скважинах – до 600 метров.

Общие рекомендации

Если при установке насоса не учитывать разницу между статическим и динамическим уровнями, это может быть чревато поломкой оборудования.

Так, если насос будет расположен выше динамического уровня, то в процессе выкачивания воды ему придется работать «всухую». Обычно охлаждение насосов осуществляется за счет воды, и если ее нет – оборудование перегревается. Это рано или поздно выведет его из строя. Чтобы этого не случилось, следует установить датчик уровня воды. Если понижение уровня будет критическим, он отключит насос, позволив избежать его поломки.

Важно также правильно подобрать насос. Чтобы он не осушал колодец, его производительность должна быть меньше, чем производительность скважины.

Управлять понижениями и повышениями воды невозможно, ведь это не зависит от человека. Однако вполне можно своевременно обращать внимание на тревожные сигналы и регулировать параметры насосного оборудования.

Если скважина пробурена специалистами, нужно обязательно получить от них паспорт на сооружение и проверить наличие в нем всех необходимых сведений. В случае, когда приобретается участок с уже имеющейся на нем скважиной, а документов на нее нет, первым делом следует определить все уровни.

Однако даже статический уровень – не постоянный. Его показатель может меняться с течением времени. Например, если соседи рядом пробурили скважину. Некоторые природные факторы также могут повлиять на это. Поэтому рекомендуется заниматься замером параметров каждые два-три года. А при понижении уровня в статике и динамике регулировать параметры насоса.

Полезно будет почитать:

Заключение

Нельзя заранее знать, как будет меняться уровень воды в скважине. Но так как определить эти показатели несложно, нужно просто периодически проводить контрольные замеры.

От внимательности хозяев скважины к этим параметрам, от способности вовремя замечать и предугадывать изменение ситуации, от правильного определения динамического и статического уровней зависит работоспособность насосного оборудования, а значит – обеспеченность семьи чистой питьевой водой.

При наличии этих знаний владельца скважины уже не напугать даже внезапным понижением воды.

Статический и динамический уровень воды в скважине

Если вы собираетесь бурить скважину для воды, необходимо будет ознакомиться с такими важными понятиями, как статический/динамический уровень воды в скважине. Лучше понять, что же это такое, поможет простая схема.

Что такое статический уровень воды?

Статическим уровнем воды скважины называется отметка уровня воды, которая устанавливается в пробуренном отверстии после простоя воды без откачивания на протяжении примерно шестидесяти-девяносто минут. Физическая сущность этого явления состоит в том, что величина давления, которое образуется благодаря водному столбу, находящемуся посередине скважинного отверстия, уравновешивается с другой стороны пластовым давлением всего слоя подземной воды, к которому ведёт скважина. В тот момент, когда эти два показателя давления уравновешивают друг друга, столб воды в скважине останавливается и перестаёт подниматься. Именно такой показатель называют статическим.

Что обозначает динамический уровень воды скважины?

Динамический уровень, в отличие от предыдущего понятия, устанавливается в результате максимального забора воды из скважины. Этот показатель зависит от мощности и работоспособности насоса. Динамический уровень устанавливается после откачивания, производящегося до момента, когда уравниваются объёмы приточной и отточной воды.

В таком случае говорят, что дебит скважинной воды соответствует производительности включённого насоса. Показатель динамического уровня воды скважины может меняться в зависимости от уменьшения либо увеличения потребления. Таким образом, эту величину определяют опытным путём, после чего фиксируют их в документе на скважину. Для определения динамического уровня воды скважины при отсутствии нужных записей скважинного паспорта, не обязательно обращаться к специалистам.

Как определить скважинный уровень воды?

После того, как владелец новопробуренной скважины получил представление о том, что такое динамический/статический уровень воды скважины, он имеет возможность определить динамический параметр уровня скважинной воды лично, пользуясь простой техникой:

• на первом этапе необходимо постоянно откачивать воду из скважины, если её уровень опускается, следует опустить высасывающий шланг насоса так, чтобы он постоянно находился под водой и не работал вхолостую;
• на втором этапе откачка продолжается;
• указанные действия должны осуществляться до тех пор, пока уровень воды не перестанет уменьшаться.

Полученный показатель и будет динамическим уровнем. Его нужно использовать, чтобы грамотно разместить насос внутри скважины: он должен находиться не ниже определённого опытным путём уровня.

Чтобы узнать уровень статический, нужно наоборот прекратить откачивание и оставить насос на час и более. Таким образом вы дадите уровню воды вертикальной скважины уравновеситься водяным пластовым давлением.

Как определить зеркало воды скважины?

Зеркалом воды либо уровнем зеркала воды скважины называют расстояние от верхней границы гидросооружения до поверхности воды в скважине. Это зависит от метода выполняемого бурения. Если был выбран сухой способ бурения, достижение буром зеркала воды будет заметно, так как при этом нагрузка сразу заметно уменьшается. Это происходит потому, что изменяется среда в которой происходит бурение.

При гидробурении водная среда характерна на протяжении всей процедуры бурения, поэтому определить уровень нахождения зеркала в таком случае сложнее. Тогда нужно определять уровень зеркала воды уже после пробуривания, при этом делать это рекомендуется также для сухого бурения, ведь уровень воды мог подняться.

Для определения зеркала достаточно опускать в скважину верёвку с грузиком до момента достижения им водной глади, если глубина значительная, следует воспользоваться скважинным уровнеметром. Однако следует помнить, что для артезианского (глубинного) бурения зеркало воды может отсутствовать. В таком случае вода не просто поднимается вверх до начала скважины, но даже бьёт фонтаном. Естественно, в этом случае вопрос о том, как проверить уровень воды скважины, не стоит.

О том, какой столб воды должен быть у скважины, нет однозначного ответа. Причина кроется в том, что каждая скважина индивидуальна по своим характеристикам, ведь уровень залегания вод также отличается: если скважина артезианская, уровень имеет одно значение, если вода будет найдена выше, столб воды окажется с совершенно другими показателями.
