Пандус телескопический 3 секционный

Пандус телескопический 3-х секционный с противоскользящей рифленой поверхностью. Длина 1400-3800 мм. (минимальная-максимальная длина).

Описание
Телескопический пандус — универсальный, подходит для любых лестничных маршей: пандусы можно использовать для подъема на лестницу, при заезде в транспорт и там, где на инвалидной коляске проехать нельзя. Предназначен для установки на маршах лестниц, где строительство стационарного пандуса помешает проходу пешеходов. Изготавливается из прочных материалов, способных переносить большие нагрузки.

Пандус необходим человеку, передвигающемуся в кресле-коляске, для преодоления небольших препятствий как в помещениях, так и на улице.

В наше время стационарные пандусы для инвалидов устанавливаются при входе в музеи, театры, муниципальные здания, магазины, больницы, жилые дома и т.д.

Изготавливается из прочных материалов, способных переносить большие нагрузки.

Технические характеристики:

  • Длина 1-й секции , мм                                                                   – 1450;
  • Ширина 1-й секции, мм                                                                 – 197;
  • Высота борта 1-й секции, мм                                                        – 64;
  • Длина 2-й секции , мм                                                                   – 1400;
  • Ширина 2-й секции, мм                                                                 – 188;
  • Высота борта 2-й секции, мм                                                        – 48;
  • Длина 3-й секции , мм                                                                   – 1400;
  • Ширина 3-й секции, мм                                                                 – 174;
  • Высота борта 3-й секции, мм                                                        – 37;
  • Ширина рабочей поверхности, мм                                               – 152;
  • Толщина листа, мм                                                                        – 2,5;
  • Наличие противоскользящей поверхности;
  • Материал листа                                                                             – рифлёный алюминий;
  • Высота противоскользящего рифления, мм                                – 0. 8;
  • Наличие травмобезопасных заглушек;
  • Материал травмобезопасных заглушек                                       – пластик;
  • Количество заглушек на 1 аппарель, шт                                      – 4;
  • Наличие ограничительных упоров исключающих самопроизвольное разъединений секций;
  • Количество упоров на 1 секцию, шт                                            – 2;
  • Наличие фиксатора исключающего самопроизвольное
  • раскладывание секций при транспортировке                             – наличие;
  • Наличие ограничительного упора, препятствующий скольжению аппарели вверх, на вершине секции;
  • Длина упора, мм                                                                             – 116;
  • Ширина упора, мм                                                                         – 43;
  • Наличие ограничительного упора, препятствующий скольжению аппарели вниз, на вершине секции;
  • Длина упора, мм                                                                             – 180;
  • Ширина упора, мм                                                                         – 100;
  • Наличие ручек для переноски                                                      – наличие;
  • Количество ручек на одну аппарель, шт                                     – 1;
  • Длина ручки, мм                                                                             – 108;
  • Ширина ручки, мм                                                                         – 19,5;
  • Толщина ручки, мм                                                                        – 11;
  • Наличие анатомического профиля ручки;
  • Максимальная длина пандуса, мм                                              – 3830;
  • Максимальная нагрузка, кг                                                           – 300;
  • Количество секций в одной аппарели, шт                                  – 3;
  • Количество аппарелей в комплекте, шт                                     – 2;
  • Масса комплекта, кг                                                                       – 15,5.

Ролло Пандус

Информация для выбора пандуса.

Принято считать, что гуманность общества определяется отношением к детям, старикам и инвалидам-людям с ограниченными возможностями здоровья, но имеющими такое же право на полноценную жизнь, как и здоровые люди. Одно из самых серьезных затруднений у людей, передвигающихся с помощью инвалидных колясок, вызывает преодоление ступеней и бордюров. Поэтому новые здания строятся с пандусами. Что такое пандус? Пандусы представляют наклонную поверхность, которая помогает людям в инвалидных колясках преодолевать препятствия в виде ступеней и бордюров.

Какие бывают пандусы?

Пандусы бывают встроенные в здание (стационарные) и съемные, устанавливаемые временно. Из съемных пандусов набольшее распространение получили следующие: 1.пандус-книжка 2.пандус раздвижной телескопический 3. Роллопандус

1.Пандус-книжка.

Прост по конструкции, компактен, удобен для хранения и транспортировки, быстро устанавливается и убирается, легко переносится за ручку, изготавливается определенной длины:0,61м; 0,91м; 1,22м; 1,52м; 1,83м, шириной 71см.

2.Пандус раздвижной телескопический. Используется для спуска/подъема детских и инвалидных колясок. Он является универсальным и подходит для любых лестничных маршей. Пандус телескопический в собранном виде имеет длину 1,5 м и раздвигается до 3,7м.

Пандус телескопический предназначен для установки на лестничных маршах, где установка стационарного пандуса мешает проходу пешеходов.

3.Роллопандус.

Роллопандус предназначен для обеспечения легкого доступа инвалидов в здания. Достаточно раскатать и положить Роллопандус и он готов к использованию.


Особенности Роллопандуса:

1.может быть изготовлен любой длины;

2.легко транспортируется в собранном виде;

3.возможность изменения длины путем добавления или уменьшения количества секций;

4.возможность установки поручней. При выборе пандуса очень важно учитывать длину и угол наклона пандуса. Чем длиннее пандус, тем меньше угол его наклона. Тем легче преодолевается препятствие. Для безопасной езды при самостоятельном передвижении на коляске без помощника рекомендуется не превышать следующие углы наклона:

-для колясок с ручным приводом-не более 8% (высота подъема 8см на 1м длины пандуса)

-для колясок с рычажным приводом-не более 10 %(высота подъема 10см на 1м длины пандуса)

-для колясок с электроприводом — не более 15%(высота подъема 15см на 1 м длины пандуса) Как рассчитать длину пандуса? Расчет пандуса производится согласно СНиП 35-01-2001 пункт 3. 29 «Доступность зданий и сооружений для маломобильных групп населения».

Максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м при уклоне не более 8 %. При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 10 %.

Длина пандуса определяется путем деления необходимой высоты подъема в сантиметрах на 8. Получим длину пандуса в метрах при уклоне 8%. Пример: высота подъема- 72см, уклон- 8%(высота подъема 8см на 1 метр длины пандуса). Рассчитать длину пандуса при уклоне 8%. Длина пандуса = 72:8 = 9метров.

По вопросам приобретения и использования пандусов обращаться по адресу: 654055 Кемеровская обл., г. Новокузнецк, ул. Малая, дом 5 ФГУП «Новокузнецкое протезно-ортопедическое предприятие» тел(факс): 8(3843)36-98-40 — отдел снабжения; 8(3843)36-97-80 – регистратура; E—mail: sibprotez@mail. ru

Откидной пандус из оцинкованной стали, длиной до 2,5 м Тип 2

Данный пандус изготавливается под заказ и поставляется в разобранном виде с комплектом фурнитуры для сборки / крепления и инструкцией по сборке. Дополнительная услуга по монтажу осуществляется только в Москве и МО, рассчитывается отдельно по запросу. Поручни на фото в стоимость пандуса не входят, показаны для примера! Оплачиваются и заказываются отдельно.

Если выбираете между этой моделью и пандусом из алюминия — выбирайте данную модель, из оцинкованной стали. По мнению большинства наших клиентов — их не воруют, в отличие от алюминиевых, чтобы сдать на цвет. металлы.

Технические характеристики:

  • Нескладной
  • Материал: оцинкованная сталь
  • Толщина металла: 1,5 мм
  • Ширина полозьев: 400 мм и 200 мм
  • Ширина пандуса по внешним габаритам:910 мм
  • Высота бортиков у полозьев: 40мм
  • Максимальная нагрузка: 150 кг
  • Длина изделия: до 2,5 м

Установка

  • Пандус легко установить самостоятельно, для этого мы прилагаем подробные инструкции, а также набор крепежей для самостоятельного монтажа
  • Установка пандуса в пределах Москвы, в МО и других регионах обсуждается индивидуально.
  • Скачать инструкцию по установке

Преимущества оцинкованного пандуса:

  • бюджетная цена по сравнению с пандусом из алюминия
  • не пользуются спросом у мошенников, ворующих пандусы для сдачи на цвет. мет.
  • стандартная ширина полозьев, подходящая для всех типов детский и инвалидных колясок
  • оптимальная грузоподъемность, пандус выдерживает до 150кг
  • надежное крепление к лестничным перилам или стене

Пандусы по программе «Доступная среда»

Важно понимать, что официально согласно СП 59.13330.2020 использовать данные пандусы для инвалидов нельзя. (Но, например, для детских колясок можно). Для подъема инвалидов нужно использовать подъемные устройства или стационарные пандусы.

Срок и порядок изготовления откидных пандусов:

1. В течение 1 рабочего дня после заключения договора (для гос. учреждений) или оплаты счета (для коммерческих организаций) наш специалист свяжется с Вами и запросит дополнительную информацию для создания чертежа:
— Фотографию лестницы/степеней/места, где планируется установка откидного пандуса
— Точное расстояние от края верхней ступени до земли (L). Важно! Пандус будет изготовлен исходя из этой длины.
2. В течение 1 рабочего дня с момента предоставления Вами данных Вам будет прислан чертеж на согласование. Вы его смотрите, по необходимости правите, письменно согласовываете и отправляете скан нам обратно.
3. В течение 4-6 рабочих дней в зависимости от загруженности производства с момента письменного согласования чертежа Ваш пандус будет готов к отправке Вам.
Итого совокупный срок изготовления пандуса с момента заказа и до отправки Вам (с учетом недолгих согласований) 6-8 рабочих дней.

Совет по установке пандусов по программе «Доступная среда»

Наши клиенты часто спрашивают нас как и где лучше установить пандус для инвалидов так, чтобы и людям было удобно и нормативы соблюдены и бюджет не пострадал. Зачастую организация имеет не один, а 2 входа — основной и запасной. И в большинстве случаев запасной вход/выход расположен значительно ближе к уровню земли, что и основное крыльцо. Что означает, что там меньше ступенек, и пандус туда требуется существенно меньшей длины. Согласно СНИП же — организация должна организовать для инвалидов возможность комфортного входа, но при этом вправе использовать любой из имеющихся входов. Таким образом, при планировании установки пандуса для инвалидов по программе Доступная среда рекомендуем рассматривать и запасные/другие входы в здание.

Как подобрать пандус

Как подобрать пандус

На тип и длину стационарных пандусов у входа в жилые дома и общественные заведения мы повлиять практически не в силах, однако в выборе собственного портативного пандуса нас ничто не ограничивает, кроме, разве что, бюджета. Основными параметрами подбора портативного пандуса являются его длина, ширина и грузоподъемность.

Длина пандуса

Для стационарных пандусов строительные нормы предусматривают определённое соотношение высоты препятствия к длине пандуса: на каждый 1 см подъема должно приходиться 10,5 см пандуса (т.е. 1:10). Для самостоятельного спуска/подъема на коляске по пандусу это идеальное соотношение.

Для подъема с сопровождающим лицом данное соотношение должно быть не меньше 1:6. Это тот минимум, без которого пандус превращается в бесполезное приспособление, поскольку подъем по нему будет слишком крутым и опасным. Общее правило заключается в том, что чем длиннее пандус, тем более пологим будет спуск/подъем.

В зависимости от типа пандуса его длина варьируется от 15 см до 3,5 метров. Ниже представлены данные о средней длине различных пандусов.

  • Пандус для порога — 15-61 см
  • Пандус-чемодан (пандус-книжка) — 61-182 см
  • Пандус-платформа - 61-305 см
  • Мультискладной пандус - 150-365 см
  • Рельсовый пандус - 61-365 см
  • Роллопандус — от 100 см (без ограничений)

Ширина пандуса

Общее правило подбора пандуса по ширине звучит следующим образом: ширина пандуса должна быть на 10-20% больше общей ширины коляски или скутера. Недостаточно широкий пандус является травмоопасным и вызывает психологический дискомфорт у пользователя коляски; слишком широкий пандус будет больше весить и занимать больше места.

Грузоподъемность пандуса

От грузоподъемности пандуса напрямую зависит безопасность того, кто будет этим пандусом пользоваться, поэтому данному параметру необходимо уделить самое пристальное внимание.

Для вычисления минимальной грузоподъемности переносного пандуса нужно к весу пользователя прибавить вес коляски или скутера (включая все аксессуары и аккумулятор) и вес сопровождающего лица. Сопровождающий не всегда поднимается по пандусу, толкая коляску, но исключать такую возможность нельзя.

Владельцам механических кресел-колясок можно особенно не волноваться, поскольку вес механического кресла редко превышает 25 кг, а пандус в среднем выдерживает 270 кг. Если сам пользователь весит меньше 250 кг, то никаких проблем возникнуть не должно.

А вот владельцам скутеров и колясок с электроприводом подойдет далеко не каждый пандус, поскольку даже без аккумулятора и других аксессуаров электрическое кресло весит в среднем 60-100 кг. К сожалению, даже данные из паспорта на изделие не всегда точны, так что единственным надежным способом узнать реальный вес коляски (скутера) является взвешивание.

При вычислении оптимальной грузоподъемности пандуса необходимо также учитывать вес одежды (особенно в холодное время года) и дополнительных приборов, установленных на коляску, например, вес портативного кислородного концентратора.

Тип пандуса

Когда вы определились с нужной длиной, шириной и грузоподъемностью, нужно выбратьтип пандуса.Нужно учитывать то, что не все типы пандусов подходят для больших электрических колясок и скутеров и не все портативные пандусы одинаково портативны.

Легче всего транспортировать пандусы-чемоданы и пандусы-книжки, поскольку они достаточно легкие, компактные и устанавливаются без специальных инструментов. Однако максимальная длина такого пандуса составляет 185 см, так что для особо крутых подъемов они не подойдут.

Мультискладные пандусы предназначены для тех случаев, когда необходим портативный (не стационарный!) пандус, а длины пандуса-чемодана уже недостаточно. Пандусы, складывающиеся в несколько раз, достигают в длину 365 см и выдерживают до 400 кг, однако их сложнее перевозить и монтировать.

Самыми простыми в монтаже являются односекционные пандусы-платформы, которые просто устанавливаются поверх ступеней, однако они наименее портативны, поскольку из-за больших габаритов и веса их сложно переносить и перевозить в транспорте.

Оптимальным сочетанием высокой грузоподъемности и малого веса обладают роллопандусы, которые выдерживают до 900 кг, достигают в длину 3 метров и при этом скручиваются в удобный рулон.

Тематический словарь.

Эксперты рассказали, каким должен быть безопасный пандус

Безусловно, один из самых главных элементов доступной среды – оснащенность городских объектов пандусами. Они должны устанавливаться в местах перепада уровней между горизонтальными участками пешеходных путей или пола. Если на пути движения маломобильных граждан есть хотя бы одна ступенька, то она должна дублироваться пандусами или подъемными устройствами, иначе препятствие для инвалида становится просто непреодолимым.

Не переборщить с наклоном

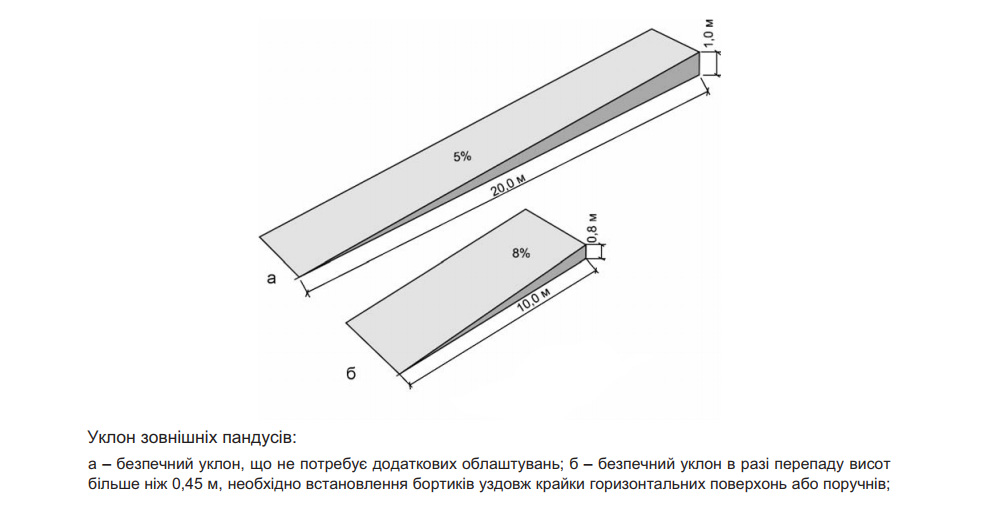

Одним из основных критериев доступности пандуса является его уклон. На сегодняшний день угол такого устройства 1:20 (5%) является обязательным. При проектировании и конструировании пандуса нужно иметь в виду, что уклон более 4% вызывает определенные трудности для инвалида на коляске, поэтому необходима установка поручней с двух сторон или помощь сопровождающего. Поверхность с уклоном менее 4% может преодолеваться человеком на инвалидной коляске самостоятельно без опорных устройств и посторонней помощи.

При перепаде высот тротуара или пола на пути движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%). На временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8%) при условии, что подъем по вертикали между площадками не превышает 0,5 м, а длина пандуса между площадками – не более 6,0 м.

Уклон пандуса определяется как отношение высоты подъема пандуса к длине горизонтальной проекции наклонного участка пандуса. В нормативных документах уклон определяется в процентах (или как соотношение высоты подъема на длину пандуса по горизонтали), а не в градусах. Требуемые 5% (1:20) примерно соответствуют 3°. Иными словами, если длина пандуса в 20 раз больше высоты крыльца, то уклон пандуса должен составить 5% (1:20х100%), если в 10 раз, то 10% (1:10х100%).

Случаи отступления от нормы

В случае невозможности строительства пандуса в соответствии с нормативами, специалисты рекомендуют устанавливать ненормативные пандусы.

При отсутствии места для пандуса в реконструируемых социально значимых объектах необходимо ориентироваться на максимально допустимый уклон ненормативного пандуса:

– на улице – 12-15 % (предел 18%),

– в помещении – 17% (предел 20%).

Если уклон пандуса будет больше указанных значений, большинству колясочников потребуется посторонняя помощь для подъема, многие предпочтут подниматься по ступеням лестницы с посторонней помощью. Желательно, чтобы длина марша ненормативного пандуса не превышала 6 метров.

Если пандус выполнить по всем требованиям, но уклон увеличить до 12%, это не будет означать полную недоступность здания для всех колясочников без исключения. Часть колясочников сможет самостоятельно подняться по такому пандусу, используя перила с двух сторон и силу рук. Другой части инвалидов придется прибегнуть к услугам помощника, но такой пандус все равно облегчает попадание в здание. Чем больше будет уклон пандуса, тем больший процент инвалидов будет вынужден воспользоваться посторонней помощью для его преодоления.

Максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м. Длина одного марша пандуса не должна превышать 9,0 м. Пандус высотой более 3,0 м следует заменять подъемными устройствами. Очень важно, чтобы нижний край пандуса был выполнен вровень с тротуаром. Чтобы обеспечить ровный стык, строители сначала должны выполнить пандус, а затем уложить примыкающую тротуарную плитку, асфальтовое покрытие, пол.

В начале и конце каждого пандуса, а также между маршами пандуса (через каждые 8,0-9,0 м длины марша пандуса) следует устраивать горизонтальные площадки шириной не менее ширины пандуса и длиной (при прямом пути движения или на повороте) не менее 1,5 м, (на винтовом, то есть при повороте на 180°) не менее 2,0 м. Пандусы в своей верхней и нижней частях должны иметь горизонтальные площадки размером не менее 1,5х1,5 м.

Какой должна быть площадка

Выделяют несколько видов пандусов: прямые, поворотные, винтовые. По мнению экспертов, в области доступности длина площадки должна быть больше, так как поручни по нормативам выступают на 30 см дальше начала или конца пандуса. Поэтому фактический размер горизонтальных площадок должен быть не менее 1,8 м, чтобы обеспечить свободную, не перекрываемую поручнями и бортиками зону диаметром 1,5 м для маневрирования инвалидной коляски при въезде, выезде и повороте на пандусе под углом 90°. Также может быть увеличена и ширина горизонтальной площадки.

Если пандус шириной 90 см состоит из двух маршей, находящихся под углом 90° относительно друг друга, то горизонтальная промежуточная площадка не может быть равна ширине пандуса, так как тогда коляска в узком пространстве площадки не сможет повернуть. Промежуточная площадка должна обеспечить диаметр поворота 1,5 м, то есть ее необходимо увеличить до 1,5 х1,5 м в чистоте (при реконструкции – минимум 1,2х1,2 м). Это правило очень часто не соблюдается при строительстве пандусов. Внутренний угол площадки между пандусами можно «срезать» по прямой или по дуге.

Пространство горизонтальных площадок и наклонной части пандуса, необходимое для проезда и маневрирования кресла-коляски, ничто не должно сокращать. Зачастую инвалидам на колясках мешают установленные информационные щиты, урны, цветочные вазоны.

По продольным краям маршей пандусов для предотвращения соскальзывания трости или ноги следует предусматривать колесоотбойники высотой не менее 0,05 м (в помещении) и 0,1 м (на улице) для предотвращения соскальзывания коляски.

Требования к поручням

Пандусы должны иметь двухстороннее ограждение с поручнями на высоте 0,9 м (допустимо от 0,85 до 0,92 м) и 0,7 м. Колясочникам удобнее пользоваться вторым уровнем – на высоте 0,7 м, а поручень на высоте 0,9 м больше предназначен для людей, которые ходят по пандусу.

Поручень перил с внутренней стороны пандуса/лестницы должен быть непрерывным по всей длине и строго параллельным поверхности самого пандуса с учетом примыкающих к нему горизонтальных участков. Завершающие части поручня должны быть длиннее марша или наклонной части пандуса на 0,3 м (допускается от 0,27 до 0,33 м) и иметь травмобезопасное завершение. По отзывам специалистов и людей с инвалидностью, при подъеме вверх инвалид на коляске руками хватается за поручни по обеим сторонам пандуса чуть впереди коляски и резким движением выталкивает коляску наверх. При спуске с пандуса инвалид притормаживает коляску, держась за перила чуть впереди себя, и если поручни не имеют выступающих горизонтальных участков, то при съезде с пандуса у человека возникнут трудности. Концы парных поручней (на пандусе их минимум два) рекомендуется соединить между собой.

Оптимальное расстояние между поручнями для удобного перехватывания обеими руками составляет 0,9-1 м. При этом важно отметить, что ширина в 1 метр – это расстояние между поручнями пандуса «в чистоте».

Пандусы, имеющие высоту подъема более 150 мм или горизонтальную проекцию пандуса протяженностью более 1800 мм, должны быть оборудованы поручнями по обеим сторонам. Если высота подъёма меньше, то поручни можно не ставить. В основном эти параметры применяются при организации бордюрных пандусов. Их можно выполнять без поручней.

Пандус, особенно расположенный вдоль стен зданий, рекомендуется снабжать навесом, защищающим его поверхность от атмосферных осадков. При обеспечении надежного отвода талой воды допускается использовать подогрев пандуса.

Цвет и поверхность

Как это не покажется странным, но незрячий или слабовидящий тоже заинтересован в установке пандусов, соответствующих указанным нормативам, иначе пандус несет большую опасность для незрячего или слабовидящего человека. Если пандус выполнен из того же материала, что и лестница, имеет большой уклон, да к тому же не огорожен, то велика вероятность не заметить его и получить серьезную травму.

Участки пола на путях движения на расстоянии 0,6 м (0,8 м на улице) перед входами на пандусы должны иметь рифленую и/или контрастно окрашенную поверхность. Эту норму нужно обязательно соблюдать, если пандус и лестница выполнены параллельно друг другу.

Если же пандус находится в стороне от основных путей движения, то тактильными указателями его можно и не оснащать. Поверхность марша пандуса должна визуально контрастировать с горизонтальной поверхностью в начале и конце пандуса. Допускается для выявления граничащих поверхностей применение световых маячков или световых лент. Цвет поверхности пандуса может визуально отличаться от цвета горизонтальной площадки, чтобы посетители с нарушением зрения знали о приближении к наклонной части пандуса.

Куда обращаться инвалиду, чтобы установили пандус

Один из частых вопросов, которые касаются создания безбарьерной среды, – кто ее должен создавать. Человек, передвигающийся на коляске, живет в многоквартирном доме, а условий для выезда из подъезда нет.

1.       Обратиться в управляющую компанию. Если есть техническая возможность для обустройства пандуса, то коммунальщики его делают.

2.       Если проект обустройства затратный, то обращаться нужно в общественную организацию инвалидов для поиска благотворителей.

3.       Может помочь и ТОС, на территории которого живет инвалид.

4.       Если первые 3 шага не дали результата, то обращаться нужно к уполномоченному по правам человека.

высота ограждения, длина, уклон пандуса для инвалидов ⋆ Прорабофф.рф

Самый простой и быстрый способ соединить две горизонтальные площади, которые находятся на разных уровнях – это постройка ступеней. Но есть исключения, когда просто ступенями обойтись невозможно

, ведь например людям с ограниченными способностями подняться в коляске даже на 2-3 ступени практически невозможно без посторонней помощи, да и автомобили еще совершенно не приспособлены для передвижения по ступеням.
Решению этой проблемы поможет постройка пандуса и самые распространенные материалы для сооружения пандуса это бетон и металл.

Пандусы подразделяются на такие виды, как:

  • Стационарные, которые устанавливаются на постоянной основе обычно при входе в какие либо помещения
  • Откидные, их устанавливают, если пространство прохода ограниченно и раскладывают только при необходимости. Обычно такие пандусы крепятся специальными фиксаторами к стене прохода.
  • Съемные пандусы бывают в виде рамп, ролл пандусов, телескопических или раздвижных конструкций. Они устанавливаются для преодоления определенного препятствия в данный момент времени. Их удобство в том, что они мобильны, есть возможность их сложить и в компактном виде перевозить с места на место, применяя по мере необходимости.

Но перед тем, как сделать пандус своими руками, необходимо рассчитать правильно угол уклона и длину пандуса. Расчет пандуса проводят согласно нескольких величин: угол наклона, ширина и длина.

Параметры для сооружения пандуса

Уклон пандуса для инвалидов, которые передвигаются при помощи инвалидной коляски, рассчитывается в градусах и согласно требованиям ГОСТ не должен превышать 2.9 градуса или 5% на 80 см длины для стационарного сооружения. Если пандус устанавливается временно, на непродолжительный срок и разница в высоте между площадками не более 50 см, то максимальный уклон пандуса для инвалидов допустим в 4.8 градуса или 8%, при минимальной ширине конструкции для одностороннего движения 1 метр см, для двухстороннего соответственно в 2 раза шире.

В начале и конце подъема, а также на каждые 80 см подъема необходимо предусматривать ровную площадку, которая по своим размерам должна превышать габариты коляски, для возможности разворота.
Правильная конструкция пандуса имеет обязательные бортики по краям, для предотвращения соскальзывания колес. Высота ограждения пандуса не менее 5 см.

Также для более комфортного и безопасного передвижения, пандус оборудуют поручнями, которые располагаются с двух сторон сооружения с внутренней стороны. Перила должны начинаться не менее чем за 30 см от начала подъема и быть непрерывными по всей длине пандуса для взрослых на высоте 70 и 90 см, а для детей 50 см, максимальный диаметр перил 30-50мм.

Рассмотрим подробно, как рассчитать длину пандуса. Существует очень простой алгоритм расчета длины пандуса, в котором принимаем за основу необходимый угол наклона сооружения. Вычисляем длину по формуле:
1:угол наклона*высоту подъема = длина пандуса в метрах.

Например, длина пандуса с углом наклона в 8% при подъеме на 90 см составит 1:8*90=11,25 метров.
Установка пандуса в подъезде обязательна, особенно если там проживает человек, с ограниченными способностями, вынужденный пользоваться инвалидной коляской для передвижения. При расчете и выборе конструкции учитывают особенности параметров инвалидной коляски: ее размеры, высоту и расстояние между колес, вес. Если предполагается не слишком частое использование пандуса и есть ограничение в пространстве, то возможна установка откидного подъемника, но наиболее часто используются стационарные, которые изготавливают из металла. Для безопасности использования в зимний период, пандус можно покрыть специальным покрытием или металлизированной полосой, которая имеет фактуру, как у наждачной бумаги.

Автомобильные пандусы

Оптимальный уклон пандуса для автомобилей принято считать в 15%, а максимально допустимым 25%. Причем в закрытых помещениях не более 16%, а при размещении снаружи зданий, в местах подверженных атмосферным влияниям угол наклона не должен превышать 10%. Рекомендуемая ширина – на 20-40 см должна превышать ширину ворот.

Обычно устройство пандуса из бетона делают монолитным и используют для автомобильных подъездов в гараж, а также для большегрузных транспортных средств. Если в паспорте автомобиля указаны технические характеристики, такие как угол рампы, максимальный наклон плоскости и угол свесов переднего и заднего, то конечно правильно воспользоваться этими данными для расчета параметров пандуса. Тогда есть полная гарантия, что при въезде или выезде из гаража вы не зацепитесь днищем из-за перепадов высоты пола гаража и пандуса.

Выполняются работы по сооружению пандуса по технологии устройства бетонной площадки. Лучше всего заменить грунт до отметки промерзания на песчано-гравийную смесь и сделать каркас из арматуры. Если машина имеет не слишком большой вес, то будет достаточно по верху пандуса армировать бетон сеткой металлической с ячейками 100-150 мм и толщина нити 6 мм. Для более тяжелого автомобиля рекомендуют пустить сетку и понизу также. Во избежание скольжения машины пандус покрывают битумной краской или специальными металлизированными полосами.

Пандус для инвалидов: размеры по ГОСТу

В современном мире каждый человек имеет право на свободное передвижение. Для того чтобы его реализовать, достаточно сделать удобные подъезды и подходы ко всевозможным зданиям.

С этой задачей прекрасно справляются пандусы. Однако их недостаточно сделать как придется. Сказав, что на столько материалов хватило, или больше места не было. Это только отговорки. Если делать, то правильно. А для этого нужно знать, что из себя представляет пандус для инвалидов, размеры его частей и требования, которым он должен соответствовать.

Что такое пандус, и какие у него части?

Если нужно соединить две горизонтальные поверхности, которые расположены на разных уровнях, то между ними устанавливают ступеньки. В ситуациях, когда подняться по лестнице нет физической возможности, ее заменяет плоскость под уклоном. Эта конструкция и называется пандусом. При правильном проектировании она способна обеспечить легкое и беспрепятственное перемещение на высоту механизмов с колесами.

Конструкция пандуса, которая соответствует требованиям ГОСТа, всегда состоит из трех частей. Каждая из них является обязательной и не может быть исключена.

Итак, пандус образуется:

  • из ровной площадки перед ним;
  • поверхности, идущей под наклоном;
  • и площадки в его верхней части.

Чтобы получить удобный пандус для инвалидов, размеры каждого из его элементов должны быть строго вымерены. В противном случае им будет трудно или практически невозможно пользоваться.

Виды конструкций пандусов

Стационарный пандус

Он устанавливается в тех местах, где предполагается его длительное использование. Обычно это вход в какое-либо строение. Такие конструкции могут иметь один или несколько пролетов. Их количество зависит от высоты лестницы и наличия свободного места перед входом.

Откидной пандус

Такая конструкция удобна в местах, где свободное пространство ограничено. Она имеет специальное крепление, расположенное на стене или перилах. По мере необходимости можно складывать и разбирать пандус для инвалидов. Размеры откидной конструкции нужно делать такими, чтобы ее из положения сидя в кресле легко было перемещать в рабочее положение и обратно.

Съемный пандус

Эта группа пандусов, в свою очередь, делится на несколько видов: ролл-пандусы, рампы и раздвижные конструкции. Первые из этого списка отличаются небольшими размерами. К тому же их особенность в том, что они могут быть свернуты, как коврик. Рампы тоже невелики и применяются для преодоления низких препятствий, например бордюров. Раздвижной или телескопический пандус выдвигается из скрытого пространства и может быть установлен в любом месте лестницы.

Размеры площадок пандуса

Ровные горизонтальные поверхности должны присутствовать в начале и конце конструкции. Если пандус длинный или имеет повороты, то таких площадок становится больше. Тогда они будут размещены в конце каждого подъема. Площадки не должны быть уже, чем ширина пандуса, и очень короткими. На них обязана свободно уместиться инвалидная коляска. Причем в этом пространстве должно быть удобно и развернуться. Таким образом, пандус для инвалидов, размеры площадки которого укладываются в значения: ширина вдвое больше его пролета, а длина как минимум 1,5 м — будет вполне удобен. На нем можно без опаски убрать руки с колес и не рисковать скатиться.

Ширина и длина конструкции

Они должны быть такими, чтобы коляска легко помещалась на пандус для инвалидов. Размеры — ширина и длина — четко регламентированы ГОСТом. Они различаются для конструкций с односторонним и двухсторонним движением. В первом случае ширина должна быть минимум 90 см или 1 м. Если на пандусе предусмотрено движение в две стороны, то ширина удваивается.

Максимальная длина подъемной поверхности не должна превышать 36 метров. Причем длина одного наклонного участка не может быть больше 9 м. Это значит, что после этого промежутка необходима поворотная площадка.

По краям наклонных поверхностей обязательно монтируются бортики. Их высота должна быть не меньше 5 см. Они необходимы для того, чтобы предотвратить возможное соскальзывание коляски с инвалидом. Допускается их отсутствие только в случаях, когда пандус граничит со стеной или по его краю закреплен сплошной поручень.

Угол наклона поверхности пандуса

Уклон высчитывается как частное, в котором высота пандуса делится на его длину вдоль поверхности земли. Он может быть выражен в процентах или в градусах. А возможна и запись в виде отношения двух чисел.

Эта характеристика — главная в конструкции. Если уклон будет маленьким, то пандус может получиться слишком длинным. А в случае очень большого угла по нему будет невозможно въехать. Поэтому их нужно точно просчитать, когда еще проектируется пандус для инвалидов. Размеры по ГОСТу для уклона ограничены максимальным значением, которое равно 5% (чуть меньше 3º). Высота подъема для такого значения не должна превышать 80 см.

В исключительных случаях допускается увеличение уклона до 10% (немного больше 5.5º). Тогда пандус в обязательном порядке оборудуется поручнями. Потому что самостоятельный подъем инвалида по нему будет затруднен.

Если пандус предполагает двустороннее движение, то максимальный уклон для него составляет 6,7%.

Требования к поручням

Ими конструкция оборудуется в обязательном порядке в случаях:

  • когда высота пролета превышает 15 см;
  • или длина наклонной поверхности больше 180 см.

Поручни ограничивают с обеих сторон и по всей длине пандус для инвалидов. Размеры их зависят от того, кто чаще будет подниматься: взрослые или дети. Уровень поручней рекомендуется делать двойным. Первый на высоте 60-70 см, а второй — около 90 см, для детей первое значение снижается до 50 см.

Другие требования к пандусам

  1. На наклонной плоскости должно быть закреплено покрытие, которое способствует увеличению трения. Это необходимо для уменьшения скольжения по пандусу.
  2. Все части конструкции не должны мешать пешеходам.
  3. Если только один человек будет использовать конкретный пандус для инвалидов, размеры конструкции могут быть рассчитаны индивидуально под его коляску.
  4. Материал сооружения не должен разрушать лестницу.
  5. Пандус рекомендуется оборудовать специальными демпферами, чтобы сделать его эксплуатацию бесшумной.

Необходимо учесть все вышеперечисленные моменты перед тем, как заняться установкой пандуса.

ADA Требования к пандусам для коммерческих пандусов для инвалидных колясок

Ниже приведены требования ADA к рампам, которые необходимо соблюдать в коммерческих приложениях, чтобы люди имели равный доступ ко всем зданиям. Убедитесь, что пандус для инвалидных колясок соответствует требованиям ADA.

Наклон

Самый крутой уклон пандуса ADA составляет 1:12, что означает, что на каждый дюйм подъема порога пандус должен быть не менее 12 дюймов (один фут) в длину. Если вы не знаете, как производить расчеты, воспользуйтесь калькулятором уклона пандуса.

Длина

Длина пандуса напрямую связана с высотой между землей и нижней частью двери, а также с требуемым уклоном. Например, дверь в вашем здании находится на высоте 40 дюймов над землей. Чтобы ваш скат был не круче 1:12, его длина должна быть 40 футов.

Количество площадок для отдыха на платформе

В соответствии с требованиями ADA по пандусу максимальный подъем для одного спуска по пандусу составляет 30 дюймов. Это означает, что максимальная длина составляет 30 футов, поэтому требуется одна дополнительная площадка для приземления на каждые 30 футов пандуса.Почему? Потому что площадки служат зонами отдыха, а Закон об американцах с ограниченными возможностями определил, что после 30 футов непрерывного бега необходима зона отдыха.

Длина рампы (футы) Требуются посадки
0-30 0
31-60 1
61-90 2
91-120 3

Посадочный размер

  • Ширина: площадка должна быть не меньше ширины самой широкой рампы, которая соединяется с площадкой.
  • Длина: посадочная длина должна быть не менее 60 дюймов без препятствий.
  • Изменение направления: если пандус меняет направление, вам потребуется площадка с свободным пространством не менее 60 на 60 дюймов.
  • Дверные проемы: если есть дверные проемы, ведущие на площадку, см. Следующие требования к посадке на рампе ADA.

Расстояние между поручнями

Минимальный зазор между поручнями пандуса составляет 36 дюймов, поэтому инвалидное кресло может легко поместиться между поручнями.Ознакомьтесь со всеми требованиями к перилам пандуса ADA, включая длину, периметр, расположение над поверхностью для ходьбы и т. Д.

Расстояние между балясинами

Балясины необходимы на пандусах ADA для защиты от падения. Балясины не должны располагаться на расстоянии более 4 дюймов друг от друга, чтобы ребенок не мог проскользнуть через пространство.

Ограждение

Ограждение, которое отличается от поручня, должно располагаться на расстоянии не менее 42 дюймов от поверхности для ходьбы, чтобы люди не могли упасть за край пандуса.

Защита кромок

Защита кромок необходима по краям съезда и площадок ADA. На выбор предлагается два типа защиты кромок:

  • Увеличенная поверхность земли: пандус и поверхность для ходьбы должны выходить не менее чем на 12 дюймов за внутренний край поручня
  • Барьер / подножка: у вас не должно быть зазора больше 4 дюймов между аппарелью или подножкой и нижней частью поручня.

Всю нашу информацию мы получаем из Закона об американцах с ограниченными возможностями 2010 года.

Свод правил Калифорнии, раздел 8, раздел 3232. Пандусы.

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобство пользователя, и не дается никаких заверений или гарантий, что информация актуален или точен. См. Полный отказ от ответственности на странице https://www.dir.ca.gov/od_pub/disclaimer. html.

Подраздел 7.Общие отраслевые правила техники безопасности
Группа 1. Общие физические условия и конструкции Приказы
Статья 2. Стандартные технические условия

(а) Общие. Любая траектория движения считается пандусом, если ее уклон превышает 1 фут на 20 футах горизонтального спуска. (Заголовок 24, Часть 2, Раздел 2-3306 (a) без «Примечания».)

(б) Ширина. Ширина пандусов должна соответствовать требованиям для съездов.

ИСКЛЮЧЕНИЕ: Существующие пандусы могут иметь ширину, необходимую для лестниц.

(Раздел 24, Часть 2, Раздел 2-3306 (b) (1).)

(в) Наклон. Максимальный уклон пандуса, который обслуживает любой выход, обеспечивает доступ для людей с ограниченными возможностями или находится на пути движения, должен составлять 1 фут на 12 футах горизонтального пробега.

ИСКЛЮЧЕНИЕ: Уклон существующей рампы не должен превышать 1 фут подъема до 8 футов горизонтального участка.

(г) Посадки. Пандусы, имеющие уклон от одной вертикали до 15 горизонталей, должны иметь площадки для приземления вверху и внизу, и, по крайней мере, одна промежуточная площадка должна быть предусмотрена на каждые 5 футов подъема.Верхние и промежуточные площадки должны иметь размер, измеренный в направлении съезда с аппарели, не менее 5 футов. Площадки у основания аппарелей должны иметь размер в направлении спуска аппарелей не менее 6 футов.

(Раздел 24, Часть 2, Раздел 2-3306 (c).)

(д) Двери. Двери в любом положении не должны уменьшать минимальный размер площадки менее 42 дюймов и не должны уменьшать требуемую ширину более чем на 3 1/2 дюйма при полностью открытом состоянии.

(Раздел 24, Часть 2, Раздел 2-3306 (d) (1) (C) (1).)

(е) Поручни. Пандусы, имеющие уклон от одной вертикали до 15 горизонталей, должны иметь поручни или лестничные перила, как требуется для лестниц, за исключением того, что промежуточные лестничные перила не требуются. (Заголовок 24, часть 2, раздел 2-3306 (e).)

(г) Поручни. Пандусы на высоте более 30 дюймов над прилегающей землей или полом должны быть снабжены ограждениями, как требуется в Разделе 3210, и поручнями, как требуется в пункте (f) выше.Такие ограждения должны быть непрерывными от верха пандуса до низа пандуса. (Титул 24, Часть 2, Раздел 2-3306 (i).)

(h) Поверхность. Поверхность пандусов должна быть шероховатой или из нескользких материалов. (Титул 24, Часть 2, Раздел 2-3306 (g).)

(i) Техническое обслуживание. Пандусы должны поддерживаться в чистоте и в хорошем состоянии.

ПРИМЕЧАНИЕ: Уполномоченный орган: Раздел 142.3 Трудового кодекса. Ссылка: раздел 142.3 Трудового кодекса; и Раздел 18943 (c), Кодекс здоровья и безопасности.

ИСТОРИЯ

1. Раздел новый под 6-20-75; начиная с тридцатого дня после этого (Регистр 75, № 25).

2. Поправка подана 7-16-76; начиная с тридцатого дня после этого (Регистр 76, № 29).

3. Изменение подпункта (g), поданного 12-23-77; начиная с тридцатого дня после этого (Регистр 77, № 52).

4. Поправка подана 5-25-83; начиная с тридцатого дня после этого (Регистр 83, No.22). Утверждено Государственной комиссией строительных норм 1-24-83.

Вернуться к статье 2 Содержание


Пандусы для инвалидов и инвалидных колясок — коды доступа ADA

Общие правила ADA

Вся продукция Rampit USA разработана и протестирована в соответствии с директивами ADA.

Что ADA считает рампой? Пандус — это любая часть доступного маршрута с уклоном более 1:20.

Наклон рампы для инвалидов

Уклон представляет собой отношение вертикального подъема к требуемой длине пандуса по горизонтали и указывается в стандартах как отношение (например,г., 1:12). (Каждый дюйм подъема требует 12 дюймов пандуса). Он также может быть выражен в процентах, шаге или в градусах.

Рекомендации по уклону пандуса: Максимальный уклон пандуса для инвалидных колясок в новом строительстве должен составлять 1:12. Для существующей конструкции всегда следует использовать уклон пандуса не менее 1:12, когда это возможно. Для существующей конструкции с ограниченным пространством максимальный уклон пандусов для жилых помещений должен быть не менее 1: 8 с использованием кресла с электроприводом или ручной помощи инвалидной коляске.Уклон пандуса не менее 1:10 рекомендуется для всех существующих конструкций с минимальными ограничениями по площади. Обеспечение минимально возможного наклона ниже максимума 1:12 (8,33%) обеспечивает лучшее удобство использования для более широкого круга пользователей.

Подъем и бег с гандикапом

Высота участков рампы ограничена максимум 30 дюймами, поэтому максимальная длина участков рампы составляет 30 футов. Нет ограничений на количество проходов, которые может иметь система пандуса. Для людей, использующих инвалидные коляски с ручным управлением, могут возникать проблемы с системами длинных пандусов с большим количеством спусков. Возможно, потребуется промежуточная посадка, чтобы обеспечить точки отдыха во время движения по пандусной системе.

Пандусы для инвалидов, ширина в свету

Минимальная ширина пандуса в свету должна составлять 36 дюймов (измеряется между поручнями, если они предусмотрены). В некоторых случаях может потребоваться более широкая пандус в зависимости от типа инвалидной коляски, мотороллера, выдвинутой ноги и т. Д.

Площадки для трапа для инвалидов

Системы рамп с площадками (площадками) для пандусов должны иметь ровные площадки внизу и вверху каждого пролета пандуса.

Гандикап

Площадки на рампе должны иметь следующие характеристики:
  1. Площадка на рампе должна быть не меньше ширины самого широкого прохода рампы, ведущего к ней.
  2. Длина посадки на рампе должна составлять не менее 60 дюймов.
  3. Если система рамп меняет направление на площадке, минимальный размер площадки должен составлять 60 x 60 дюймов.
  4. Если есть подъем в дверном проеме, то площадка перед дверным проемом должна быть минимум 60 дюймов на 60 дюймов.
  5. Площадки на рампе должны быть спроектированы таким образом, чтобы предотвратить скопление воды.

Поручни системы рамп для инвалидов

Если пандус имеет подъем более 6 дюймов или горизонтальный выступ более 72 дюймов, необходимы поручни с обеих сторон пандуса.

Поручни рампы для инвалидов должны иметь следующие характеристики:

  1. Поручни рампы должны быть предусмотрены вдоль обеих сторон сегментов рампы. Внутренний поручень на поворотных поворотах или наклонных пандусах всегда должен быть непрерывным.
  2. Если поручни пандуса не являются непрерывными, они должны выступать не менее чем на 12 дюймов за верх и низ сегмента пандуса и должны быть параллельны поверхности земли или пола.
  3. Свободное пространство между поручнем пандуса и любой стеной должно составлять 1.5 дюймов.
  4. Верхняя часть поверхности для захвата поручня должна быть установлена ​​на высоте от 34 до 38 дюймов над поверхностью пандуса.
  5. Поверхности захвата должны быть сплошными, без прерывания опорными стойками, другими элементами конструкции или препятствиями
  6. Диаметр и ширина поверхности захвата поручня аппарели должен составлять от 1,25 дюйма до 1,5 дюйма.
  7. Поручень и любая стена или другая поверхность, прилегающая к нему, не должны иметь каких-либо острых или абразивных элементов.

Защита кромок рампы

Все сегменты рампы и площадки с обрывами должны иметь бордюры, стены, перила или выступающие поверхности, предотвращающие соскальзывание людей с рампы. Бордюры должны быть высотой не менее 2 дюймов.

Условия внешней рампы

Наружные пандусы и подходы к ним должны быть спроектированы таким образом, чтобы вода не скапливалась на поверхностях для ходьбы.

Для получения дополнительной информации о кодах ADA посетите: https://www.access-board.gov

Пандусы

— Проектирование зданий

Пандусы представляют собой наклонные дорожки, которые используются как внутри, так и снаружи зданий и используются для обеспечения доступа между вертикальными уровнями. Пандусы представляют собой альтернативу лестницам для инвалидов-колясочников, людей с ограниченными физическими возможностями, а также людей с колясками, велосипедами и другими предметами на колесах.

Уклон, уклон или крутизна пандуса — это угловое соотношение между его подъемом (вертикальной высотой) и его горизонтальной проекцией или длиной (пробегом), часто выражаемое в виде отношения. Подъем может быть установлен на единицу, так что, например, наклон 1:20 означает, что по мере того, как каждая размерная единица высоты поднимается или опускается, размерная единица длины заканчивается на 20 единиц. Пандус со слишком крутым уклоном окажется трудным для использования людьми и даже может быть небезопасным, в то время как пандус со слишком пологим уклоном может потребовать чрезмерной длины.

При проектировании пандусов необходимо учитывать широкий круг вопросов, в том числе:

Правила и положения на рабочем месте (здоровье, безопасность и социальное обеспечение) 1992 г. Утвержденный кодекс практики и руководство гласят:

«Люди, независимо от их инвалидности, должны иметь доступ к зданиям и пользоваться удобствами.Это может означать, что работодателю может потребоваться внести некоторые изменения в здание или помещение, чтобы учесть потребности инвалида ».

Кроме того, Закон о равенстве 2010 года требует, чтобы при предоставлении доступа к товарам, объектам, услугам и помещениям делались «разумные корректировки».

Утвержденный документ M (Доступ к зданиям и их использование) согласно строительным нормам и правилам требует, чтобы «люди могли: a) получить доступ; и б) пользоваться зданием и его оборудованием. В нем также говорится, что «там, где уклон захода на посадку, будь то по всей его длине или частично, составляет 1:20 или больше, эта часть захода на посадку должна быть спроектирована как подъезд с уклоном».

Во всех случаях рекомендуется также обеспечивать доступ по лестнице, поскольку пандусы не обязательно удобны для всех людей, даже для людей с ограниченными физическими возможностями.

Если общий подъем между уровнями превышает 2 метра, должны быть доступны альтернативные средства доступа для инвалидов-колясочников, такие как лифт.

Наклон пандуса и его уклон (расстояние по горизонтали) между площадками должны соответствовать следующей таблице:

Макс. съезд пандус Макс. градиент Макс. рост
10 кв.м. 1:20 500 мм
9 кв.м. 1:19 473 мм
8 кв. м. 1:18 444 мм
7 мес. 1:17 411 мм
6 мес. 1:16 375 мм
5 мес. 1:15 333 мм
4 мес. 1:14 285 мм
3 мес. 1:13 230 мм
2 мес. 1:12 166 мм

[править] Внешние

пандусы Утвержденный документ M

устанавливает следующие требования к внешним пандусам:

  • Градиенты должны быть настолько мелкими, насколько это возможно.
  • Поверхность должна быть твердой и ровной.
  • Также необходимо предусмотреть лестницу, поскольку неблагоприятные погодные условия могут увеличить риск поскользнуться на пандусе .
  • Площадки для приземления должны быть не менее 1,2 м в длину как у основания, так и у головы аппарели .
  • Опоры в виде поручней должны быть предусмотрены с обеих сторон пандуса .
  • Подъезд к съезду должен быть четко обозначен.
  • Длина полета должна составлять менее 10 метров, а высота подъема — менее 500 мм.
  • Ширина поверхности пандуса между стенами, бортами или бордюрами должна быть не менее 1,5 метра.
  • Поверхность рампы должна быть противоскользящей и иметь цвет, визуально контрастирующий с окраской площадок. Однако фрикционные характеристики аппарели и посадки должны быть схожими.
  • Посадочные площадки должны быть предусмотрены как места для прохода (ширина не менее 1800 мм x длина 1800 мм), когда нет возможности видеть от одного конца пандуса к другому, или если пандус имеет 3 или более пролета. .
  • Все площадки должны быть ровными, с максимальным уклоном 1:60 по длине и максимальным уклоном поперечного падения 1:40.

[править] Внутренние

пандусы

Конструктивные соображения для внутренних пандусов такие же, как и вышеупомянутые для внешних пандусов , за исключением проблем, связанных с внешней средой.

Должны быть предусмотрены ступени, а также пандус , если не может быть удовлетворен один из следующих критериев:

  • Пандус достаточно короткий.
  • Пандус имеет небольшой уклон.
  • Подъем не больше минимума, который могут обеспечить два стояка.

Пандусы для безбарьерного доступа

% PDF-1.5 % 1 0 объект > эндобдж 2 0 obj > поток application / pdf

  • _
  • Пандусы для безбарьерного доступа
    • Библиотека Adobe PDF 15.0; изменено с помощью iTextSharp ™ 5.4.3-SNAPSHOT © 2000-2013 1T3XT BVBA (AGPL-версия) 2017-10-03T16: 20: 32-07: 00Acrobat PDFMaker 15 для Word2017-10-10T13: 10: 51-07: 00 конечный поток эндобдж 3 0 obj > / ExtGState> / Font> / XObject >>> / Rotate 0 / StructParents 1 / Tabs / S / Type / Page >> эндобдж 4 0 объект > поток HW] o} ϯc | fD (nH% n! 9CRd’SI9gfnVW ݁ á۶ г /% ярд JɔUWYY} ߲ Om ݴ Oje

    Wvƞ ﺋ * a / * ^ l

    Выбор подходящего пандуса для инвалидных колясок для вашего дома

    По мере того, как наши родители становятся старше, мы все больше участвуем в их уходе. Некоторые виды помощи, которые мы предоставляем, просты, например, помощь в оплате счетов или посещение врача. Другие потребности в здоровье могут быть более сложными в физическом, финансовом и эмоциональном плане.

    Сегодня многие взрослые дети приглашают родителей в свои дома. Если с вами живут родители, может потребоваться физическая перестройка дома, например, ремонт спальни или ванной комнаты или даже постройка пристройки. Также может потребоваться установка пандуса для инвалидных колясок.

    Эндрю Буллис из DiscountRamps.com в Вест-Бенде, объясняет, как правильно выбрать пандус для инвалидных колясок.

    Если вы или кто-то из ваших знакомых живете с ограниченной подвижностью, важно принять соответствующие меры, чтобы гарантировать, что любые потребности в доступности будут удовлетворены с помощью правильного решения. Это означает поиск и установку подходящей аппарели для инвалидных колясок, обеспечивающей максимальную маневренность, простоту использования и безопасность.

    Вопреки мнению многих, пандус для инвалидных колясок — это гораздо больше, чем просто кусок дерева или металла.И не существует универсальной рампы, которая идеально подходила бы для любых задач.

    Пандусы

    для инвалидных колясок спроектированы из различных материалов, имеют различную длину, характеристики и уклоны для конкретных целей. Эти рекомендации объясняют, что делает каждый тип пандуса уникальным, как определить, какая модель подходит для ваших нужд, и какие критерии вы должны использовать при покупке пандуса для инвалидных колясок.

    Определение длины пандуса

    Первый и самый важный шаг в выборе подходящей аппарели для инвалидных колясок — определение правильной длины, необходимой для вашего применения.Выбор слишком короткого пандуса приведет к крутому уклону, что может сделать опасным или даже невозможным для пользователя инвалидной коляски безопасный подъем или спуск. Более длинные пандусы уменьшают крутизну склона, делая их безопаснее и проще в использовании, чем более короткие пандусы. Чтобы выбрать подходящую длину пандуса, убедитесь, что он соответствует вашей ситуации и обеспечивает достаточную безопасность для пользователя.

    Для определения необходимой общей длины пандуса выполните следующие измерения:

    • Общий вертикальный подъем, который вы пытаетесь преодолеть;
    • Доступное расстояние без препятствий при измерении прямо от наивысшей точки; и
    • Общая полезная ширина области.

    Вооружившись этими размерами и приведенными ниже рекомендациями по уклону пандуса для инвалидных колясок, вы сможете определить правильную длину, необходимую для безопасного использования пандуса с инвалидным креслом.

    • Использование в жилых помещениях без людей: Для использования в жилых помещениях, когда никто не сидит в кресле-коляске или скутере, пока он поднимается по пандусу, мы рекомендуем уклон 3:12 (уклон 14,5 °), что означает, что каждые 3 дюйма вертикального подъема требуется не менее 1 фута (12 дюймов) длины пандуса.
    • Жилое использование: Для использования в жилых помещениях, когда кто-то сидит в инвалидной коляске или скутере, пока он поднимается по пандусу, мы рекомендуем уклон 2:12 (9.Уклон 5 °), что означает, что каждые 2 дюйма вертикального подъема требуют уклона не менее 1 фута (12 дюймов).
    • Коммерческое использование: Для пандусов для инвалидных колясок на коммерческой собственности Закон об американцах с ограниченными возможностями (ADA) требует уклона 1:12 (уклон 5 °), что означает, что для каждого 1 дюйма вертикального подъема требуется не менее 1 фута (12 дюймов). ) длины пандуса. Эти требования не распространяются на пандусы для инвалидных колясок в жилых домах, но многие домовладельцы предпочтут им следовать.

    Никогда не пытайтесь использовать инвалидное кресло на пандусе с уклоном круче 3:12 (14.Уклон 5 °).

    Типы пандусов для инвалидных колясок

    Следующим шагом в выборе идеального пандуса для инвалидной коляски является определение того, какой тип пандуса лучше всего удовлетворит ваши конкретные потребности. Пандусы для инвалидных колясок в основном относятся к одной из этих трех категорий.

    Отдельно стоящая

    Если вам нужно сделать дом доступным для инвалидных колясок, отдельно стоящие пандусы являются самым прочным и долговечным решением, но они также являются самым дорогим вариантом.Отдельно стоящие пандусы для инвалидных колясок могут использоваться как постоянные или временные приспособления, и большинство из них сделаны из дерева или алюминия.

    • Дерево: Деревянные пандусы для инвалидных колясок обычно являются постоянными конструкциями, потому что они должны быть сконструированы так, чтобы соответствовать конкретному месту, и для их надежного удержания требуются грунтовые основания. Хотя это означает, что для их проектирования и строительства требуется больше работы, это также означает, что деревянные пандусы часто лучше отражают стиль дома или бизнеса. Пандусы, сделанные из дерева, не вмятины так же легко, как алюминиевые пандусы, но требуют регулярного ухода, чтобы предотвратить гниение. Их также нельзя модифицировать так же легко, как алюминиевые пандусы. Вам также необходимо приклеить ленту для захвата или другое противоскользящее устройство к деревянным пандусам для надлежащего сцепления.
    • Алюминий: Отдельно стоящие алюминиевые пандусы, как правило, имеют модульную конструкцию, что означает, что вы можете приобрести любое количество секций пандусов, лестниц, платформ и поручней и настроить компоненты в соответствии с вашими потребностями и соответствовать вашему месту. Алюминиевые пандусы дешевле деревянных, и их можно быстро установить благодаря удобной модульной конструкции.Алюминиевые пандусы требуют меньшего обслуживания, и их можно легко изменить или перенастроить, если ваши потребности изменятся. Алюминиевые пандусы подвержены образованию вмятин, а их металлическая отделка не гармонирует с окружающей обстановкой, а также с деревянными пандусами.

    Портативный

    Переносные пандусы

    для инвалидных колясок легкие, компактные и простые в использовании, поэтому их можно брать с собой куда угодно. Идеально подходят для погрузки инвалидных колясок и мотороллеров в транспортные средства, через подъезды и лестницы, большинство переносных пандусов для инвалидных колясок имеют удобные ручки для повышения транспортабельности, а также складные или телескопические конструкции, которые позволяют легко хранить их внутри автомобиля, фургона или Внедорожник.

    • Пандусы полной ширины: Пандусы для инвалидных колясок полной ширины, созданные для максимальной устойчивости, прочности и портативности, доступны в моделях, складываемых в один и несколько раз. Благодаря своей полноразмерной конструкции и поднятым боковым поручням эти переносные пандусы могут без проблем выдерживать самые тяжелые мотороллеры.
    • Пандусы для инвалидных колясок: Для максимальной мобильности пандусов для инвалидных колясок можно сложить вместе складные или выдвижные пандусы для инвалидных колясок для компактного хранения.Эти легкие пандусы состоят из пары сдвоенных пандусов, которые могут быть разнесены на любую длину, чтобы приспособиться к любой ширине инвалидных колясок и мотороллеров.

    Порог

    Пандусы для порогов отличаются от отдельно стоящих и переносных пандусов тем, что они, как правило, меньше по размеру и просто используются для преодоления небольших зазоров по высоте. Эти пандусы часто используются в жилых помещениях для преодоления разницы в высоте от комнаты к комнате, но их также можно использовать для облегчения маневрирования инвалидной коляски по бордюрам или отдельным ступеням.В некоторых случаях пандусы для порогов можно даже разместить вплотную к порогу, дверному проему или приподнятому входу, чтобы устранить неровности или щели, которые могут быть труднодоступны для инвалидной коляски.

    Существует множество пандусов, которые могут повысить доступность для людей, использующих инвалидные коляски, мотороллеры или другие мобильные устройства. Однако помните, что не все они созданы равными. Чтобы выбрать подходящий пандус для инвалидных колясок в соответствии с вашими потребностями, примите во внимание свой бюджет, то, как вы планируете чаще всего использовать пандус, а также преимущества и недостатки каждого типа пандуса.

    DiscountRamps.com — ведущий интернет-магазин погрузочно-разгрузочного и транспортного оборудования. Компания предлагает для продажи на своем веб-сайте более 11 000 продуктов и предлагает самый большой в Интернете выбор доступных пандусов для инвалидных колясок.

    Стандарты и информация по безопасности пандусов для инвалидных колясок


    Пандусы для инвалидных колясок

    Пандусы, которые неправильно используются, неправильно спроектированы или сконструированы должным образом может не только свести на нет преимущества пандуса, но и создать опасные ситуации как для пользователя пандуса, так и для лица, осуществляющего уход.

    Некоторые общие проблемы, связанные с постоянными пандусами, включают уклоны. слишком крутые или неровные, склоны и площадки с неправильной опорой, отсутствие перил и боковых ограждений или пандусов, достигающих некоторой высоты. Проблемы связанные переносные пандусы имеют слишком короткую длину, что делает пандус слишком крутым, неравномерно расположенные пандусы, которые могут вызвать нестабильность, неправильное крепление, которое может привести к соскальзыванию переносной рампы с верхней поверхности, будь то Пол фургона, крыльцо или любая другая приподнятая площадка.

    Пандусы во всех случаях должны быть устойчивыми, прочными, противоскользящими. и использовать обнаруживаемые предупреждающие поверхности и / или цветовой контраст между пандусом и ровной поверхностью рекомендуется для обозначения приближающегося наклона или уклона пандуса лицам с низким зрение или слепота.

    Наклон и подъем рампы

    Чем ниже уклон, тем безопаснее и проще пользоваться пандусом. Тем не менее, Общее практическое правило — 1 дюйм подъема потребует 12 дюймов пандуса. Пока это звучит как ужасно низкий спуск, это действительно довольно сложно для большинства инвалидных колясок Пользователи должны преодолевать даже уклон 1 из 12, если пандус вообще любой длины.

    Постоянные и модульные пандусы

    Постоянные пандусы подчиняются местным строительным нормам, независимо от того, строятся ли они. в жилом или коммерческом приложении. Постоянные пандусы — это пандусы, которые строятся или монтируются на месте. и остаются на месте до тех пор, пока не будут снесены или разобраны.

    Строительные нормы и правила доступности в Канаде и США требуется минимум 1 фут пандуса на каждый дюйм подъема. Они также могут

    Переносные пандусы

    Переносные пандусы — это пандусы, которые обычно устанавливаются для использования, а затем удаляются после использования.Что касается переносных пандусов и пандусов для фургонов, мне известно о каких-либо правилах или постановлениях, определяющих длину или склон, однако здравый смысл подсказывает, что слишком крутой пандус не может безопасно подняться.

    Производители переносных пандусов рекомендуют использовать минимум 1 фут пандуса на каждые 2 дюйма подъема. (вдвое круче постоянной рампы). Однако некоторые скутеры или инвалидные коляски с электроприводом могут иметь максимальные уклоны, на которые они могут подняться, и ответственность за их выполнение лежит на пользователе. определить, безопасно ли использовать пандус.

    Длина рампы

    Системы рамп могут быть сконструированы любой длины по желанию пользователя. максимальный подъем любой отдельной секции или пробега не должен превышать 30 дюймов. что соответствует длине 30 футов. Постоянные пандусы, превышающие эту длину потребуется ровная площадка, которая будет местом для отдыха. Эти приземления уровня обычно хорошие места, чтобы изменить направление пандуса, если быть ограниченным. Изменение направления может быть либо поворотом на 90 градусов, либо на 180 градусов. градусный поворот, но при повороте на 180 градусов приземление придется дважды настолько большой, насколько это необходимо.Еще одно соображение относительно длины пандуса: поддержание. В ненастную погоду снег и лед нужно убирать с пандус для безопасного проезда.

    Ширина пандуса

    Рекомендуемая ширина пандуса — 36 дюймов, что позволяет инвалидных колясок и ходунков, однако здесь могут быть случаи, когда инвалидная коляска слишком широкая или имеет выступ, для которого потребуется более широкий пандус. Немного следует также принять во внимание рассмотрение будущих потребностей. Если прогноз произойдет ли изменение состояния в будущем, которое потребует инвалидной коляске большего размера, затем с самого начала сделайте пандус шире.Вопреки чему Казалось бы, ширина кресла-коляски зачастую уже, чем у кресла-коляски. ручная инвалидная коляска. В наши дни у электрических инвалидных колясок колеса обычно сиденье, в то время как ручные инвалидные коляски имеют колеса рядом с сиденьем, общая ширина шире.

    Для общественных зданий ширина пандуса должна составлять минимум 48 дюймов, чтобы соответствовать сегодняшним нормам доступности, но может быть шире, если ожидается двустороннее движение. Для проезда двух инвалидных колясок по пандусу ширина должна быть около 72 дюймов.

    Площадки на рампе

    Все постоянные пандусы должны иметь ровную поверхность как сверху, так и снизу. пандуса. Это может быть площадка, построенная как часть рампы, или существующий патио или веранда. В случаях, когда общий подъем пандуса более 30 дюймов Промежуточная площадка должна быть встроена в рампу для обеспечения зоны отдыха. Посадки должен быть, как минимум, шириной пандуса и длиной 60 дюймов для прямого через приземление. В случаях, когда посадка дает точку для смены направления минимальный размер должен быть 60 на 60 дюймов.

    Барьеры и перила рампы

    Если у съезда есть подъем более 6 дюймов или горизонтальный выступ более 72 дюймов, тогда у него должны быть поручни с обеих сторон. Не только сам пандус, но и лестничные площадки также должны иметь перила. В тех случаях, когда перила не требуется Я обычно предлагаю соорудить на обе стороны пандуса, чтобы пользователь случайно не съехал сторона пандуса. Поручни не требуются на пандусах или прилегающих к ним площадках. сидячим местам на сборочных площадках.Следует учитывать использование поручней. внимание к частным домам, особенно когда пандусы построены для амбулаторных люди, которым нужна дополнительная помощь с балансом.

    Другие соображения

    Вероятность скопления воды как на подходе, так и на поверхности открытых пандусов и площадок должны следует учитывать при планировании и проектировании постоянных пандусов. Также условия пандусов и площадок в зимний период также необходимо учитывать, если применимый.Над этими зонами могут быть сооружены навесы или нагревательные змеевики. может быть интегрирован в поверхностные материалы для таяния льда и снега.

    Транспортные пандусы и пороги:

    Пороги в автомобилях и обшивка пандусов должна быть контрастного цвета на всю ширину пандуса или порога. Этот контраст может быть более светлым. на более темном фоне или наоборот.

    * Примечание: Хотя информация на этой странице считается «стандартной» и принимается как правило, при выборе пандусов следует обращаться к местным строительным нормам. перед началом строительства постоянного пандуса.

    .
