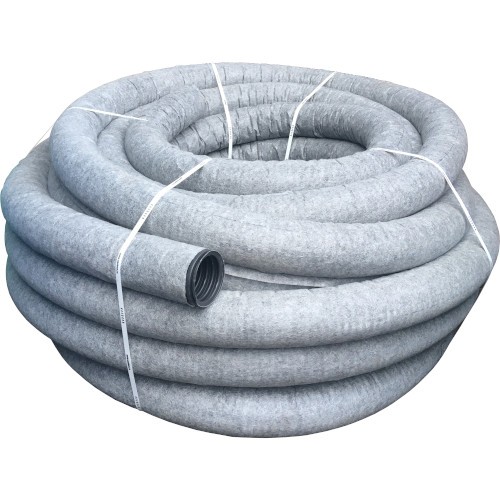

Дренажная труба 110 в фильтре геотекстиль

Дренажная труба отличается от других наличием перфорации, а именно отверстиями для сбора воды. Ранее в составе систем дренажа применялись обычные асбоцементные трубы, в которых пробивали отверстия. Из-за отсутствия защитного фильтра и шероховатой внутренней поверхности они быстро заливались и в них попадали частницы грунта.

Дренажная труба (110) в фильтре геотекстиль по выгодным ценам

В наше время современныеизделия для сбора и отвода воды выпускают из полимерных материалов – ПВХ (поливинилхлорид) или ПНД (полиэтилен низкого давления). Трубы выпускаются в бухтах (по 40, 50 или 100 м в зависимости от диаметра) или в отрезках по 12, 6, 3 метров. Они отличаются глубиной возможного заложения и кольцевой жесткостью.

Соединение  выполняется с помощью фасованных частей – тройников, отводов, муфт. Наиболее удобными считаются компоненты, имеющие диаметр в 110 мм, поскольку к ним подходят простые фасонные части, предназначенные для наружной канализации.

Производятся специальные соединительные части для ДГТ (дренажных гофрированных труб), которые имеют специальные выступы-защелки.

Вместе с тем практикуется безмуфтовое соединение элементов. Для этого конец поднимающей трубы необходимо надрезать и надеть на входящий. Само место соединение важно подмотать геотекстильным материалом и надежно закрепить (к примеру, проволокой). Так, осуществляется ввод трубчатого изделия в основную ветку. Этот способ соединения возможен по той причине, что соединение дренажных компонентовне подразумевает высокой герметичности. Поэтому при покупке тройников и канализационных муфт нет необходимости в наличии уплотнительных колец.

Стоит отметить и то, что повороты гибкого трубопровода не требуют фасонных частей. Компоненты укладываются на необходимое расстояние, плавно закругляясь на поворотах.

Нередко при проектировании систем дренажа и водоотведения предусматривается соединение элементов крестовиной.

Этот вариант неправильный, так как соединение в точке соединения трех и больше водяных потоков грамотнее организовать посредством инспекционного колодца.

Когда дренажная труба (110) в фильтре геотекстиля подходит лучше всего?

Для организации системы дренажа небольшой территории (подвал здания, приусадебный участок 100-200 м²) лучше использовать составляющие, диаметром 100 мм.

Если их закладывать по периметру земельного участка со сторонами больше 40 м, желательно брать трубу диаметром больше, например, в 160 мм. В случае если край Вашего участка граничит с полем или лесом, а уклон местности направлен в сторону земельного участка, понадобятся изделия, диаметра 200 мм.

Необходимость использования фильтра определяется составом грунта, а также диаметром и типом компонентов. Фильтр может быть выполнен из кокосового или геотекстильного полотна.

Дренажную трубу без фильтра можно укладывать, если существует небольшая вероятность ее засорения (к примеру, в случае использования двухстенного изделия, в котором гладкий внутренний слой способствует легкому и быстрому протеканию воды и исключает развитие процесса заиливания).

Компания «Дренаж-Шоп» продает материалы и комплектующие для водоотводных систем по выгодной цене. Со всей продукцией Вы можете ознакомиться прямо сейчас, просматривая наш каталог. Если остались какие-то вопросы,обратитесь к нашим менеджерам.

Дренажные трубы с перфорацией в геотекстиле (в фильтре из геоткани) в Санкт-Петербурге

Дренажные гофрированные трубы (дгт) в геотекстиле с перфорацией и без

      Дренажные трубы (в геотекстиле) представляют собой часть дренажной системы. Производство дренажной трубы осуществляется методом экструзии из полиэтилена низкого давления (ПНД). Диапазон труб дополняется широким ассортиментом фасонных частей. Дренажная система из пластиковых труб характеризуется превосходными механическими свойствами, простотой монтажа и высоким сроком службы.

       Дренажная система (дренаж) — разветвленная структура расположенных по всему периметру участка или сооружения и связанных друг с другом труб (дрен) и дренажных колодцев, предназначенная для защиты территории от избыточной влаги.



 Вы можете задать любой вопрос техническому специалисту компании





     Дренажные трубы диаметрами 63 мм, 110 мм, 160 мм поставляются в бухтах по 50 метров,  дренажные трубы диаметром 200 мм поставляются в бухтах по 40 метров. Диаметры и габаритные размеры бухт приведены в таблице ниже:



Вид	Наименование	Метров  в бухте	Диаметр бухты, м	Высота  бухты, м
	Дренажные трубы без перфорации
	Дренажная труба ø 63	50 — 100	1,2	0,6
	Дренажная труба ø 110	50	1,4	0,7
	Дренажная труба ø 160	50	2,1	0,8
	Дренажная труба ø 200	40	2,4	0,8
	Дренажные трубы с перфорацией
	Дренажная труба ø 63	50 — 100	1,2	0,6
	Дренажная труба ø 110	50	1,4	0,7
	Дренажная труба ø 160	50	2,1	0,8
	Дренажная труба ø 200	40	2,4	0,8
	Дренажные трубы с перфорацией в геотекстиле (в фильтре из геоткани)
	Дренажная труба ø 63	50 — 100	1,2	0,6
	Дренажная труба ø 110	50	1,4	0,7
	Дренажная труба ø 160	50	2,1	0,8
	Дренажная труба ø 200	40	2,4	0,8



Цены на нашу продукцию Вы можете узнать, связавшись с нашими специалистами.

   Преимущества полиэтиленовых гофрированных дренажных труб

       1. Материал ПНД гарантирует высокую механическую прочность и кольцевую жесткость 4 кН/м²

2. Рабочие температуры труб от -40^одо +90^о С

3. Длительный срок службы – не менее 50 лет

4. Трубы легкие, жесткие и одновременно очень гибкие

5. Высокая стойкость к коррозии

6.  Малое внутреннее сопротивление течению

7. Простота и удобство в транспортировке, хранение и монтаже



Соединительные фитинги для дренажных труб:
	муфты отводы переходники тройники заглушки скрещения

   Сферы применения полиэтиленовых дренажных труб

    Гофрированные дренажные трубы применяются для устройства закрытого горизонтального дренажа на осушаемых и орошаемых землях. Дренаж необходим на землях, где глубина залегания грунтовых вод меньше нормы осушения, то есть высокая влагонасыщенность грунта, которая приводит к медленному высыханию сельскохозяйственных земель по весне, разрушению фундаментов зданий, размыву полотна автодорог и т.д.

     Избыток воды попадает в дренажную трубу через небольшие водоприемные отверстия в ее стенке.  Водоприемные отверстия размещены во впадинах гофр равномерно по длине и окружности трубы в нескольких продольных рядах.
      Наиболее часто используемая дренажная труба — дренажная труба диаметром 110 мм.

  Дренажные трубы применяются:

• в сельском и лесном хозяйстве,
• при строительстве зданий и дорог,
• при строительстве спортивных площадок,
• в реализации ландшафтных проектов.



  Компания «Астра. Инженерные системы»предлагает пластиковые трубы, дренажные трубы, а также все необходимые составляющие дренажной системы. У нас Вы можете купить дренажные трубы оптом и в розницу по отличным ценам со склада в СПб или заказать доставку. Цены и прайс-лист на дренажные трубы, дренажные колодцы, а также дренажные лотки или геотекстиль дорнит Вы можете получить у специалистов нашей компании.

См. также: Трубы Прагма (Pragma) — Трубы Изопэкс — Водопроводные полиэтиленовые трубы

Геотекстильная фильтровальная ткань

Одним из наиболее распространенных применений геотекстильной фильтрующей ткани является французская канализация. Пористая конструкция, эта ткань отлично удерживает мусор от дренажной трубы, пропуская при этом ливневую воду.

Строительство французского водостока

Подготовка и планирование:

1. Прежде чем строить французский дренаж, вы должны выяснить, не возникнет ли проблем с безопасностью в районе дренажа. Ищите подземные кабели, трубы и любые другие подземные сооружения, которые могут причинить вам вред, когда вы копаете траншею.

Обратитесь в муниципальные и/или государственные учреждения, чтобы узнать, безопасна ли местность для установки французского дренажа. Если вы находитесь в США, позвоните по номеру 811, известному как горячая линия «Позвоните, прежде чем копать». Вы будете связаны с кем-то, кто может помочь вам.

• После того, как вам дали зеленый свет, пришло время спланировать маршрут вашего водостока. Ваш маршрут должен проходить в 3 футах от всех стен и заборов. Избегайте столбов, кустарников и корней деревьев.

• Вы также должны знать источник воды, которую вы будете сливать, скорость потока воды и является ли вода загрязненной или опасной.

2. Во-вторых, вы должны знать, есть ли ситуации зонирования или стока. В некоторых городах и/или поселках есть правила, разрешающие вам строить или копать на своей территории. Свяжитесь с местными властями города или округа, чтобы вы могли работать вместе и завершить свой проект.

Возможно, вас раздражает необходимость обращаться к городским, окружным или правительственным чиновникам за разрешением на строительство на своей территории, но если вы проявите терпение и будете вежливы, вы, вероятно, получите то, что вам нужно для завершения проекта. Если вы наладите хорошие отношения с этими агентствами, вы добьетесь гораздо большего, чем борьба с ними.

• Взаимодействие с вашими местными агентствами может показаться безумием, чтобы раскопать небольшой проект, но так оно и есть. Итак, убедитесь, что у вас все в порядке, и вы понимаете правила и положения, которые требуются в вашем районе, прежде чем начинать что-либо планировать!

• Кроме того, узнайте, не создаст ли ваш французский дренаж какие-либо проблемы для ваших соседей, включая сток грунтовых вод. Имейте в виду, что если вы направите эту воду на собственность соседей, это может привести к судебному иску.

• Ваш французский дренаж должен стекать в неиспользуемый участок земли, который находится вдали от любых зданий и в идеале имеет песчаную почву, по которой вода может легко проходить.

3. При планировании водостока найдите уклон вниз. Это позволит воде легко стекать с проблемного участка.

• Если у вас нет естественного уклона, вы можете создать его, копая немного глубже по мере движения вдоль траншеи. Настоятельно рекомендуется, чтобы у вас был уровень 1% для французского дренажа, чтобы он работал правильно. Это означает, что у вас должен быть перепад на один фут на каждые 100 футов или на 1 дюйм каждые 10 футов пробега для надлежащего дренажа.

• Вы должны нанести ландшафтную краску, чтобы обозначить линию траншеи. Затем используйте несколько кольев вдоль пути и нивелир для измерения уклона от одного конца траншеи до другого.

• Если вы не можете найти подходящее поле для дренажа, вам следует нанять кого-нибудь, например геодезиста, который сделает это за вас. Это очень важно, потому что в противном случае ваш слив не будет работать должным образом. Поэтому, если у вас есть какие-либо сомнения, пригласите кого-нибудь на борт, чтобы убедиться, что вы правильно завершили траншею.

• Имейте в виду, что глубина и уклон не обязательно должны быть идеальными, но вы должны убедиться, что внутри канавы нет областей, где может скапливаться вода.

4. Теперь пришло время собрать все необходимые инструменты и материалы:

• Приобретите рулон водопоглощающей ткани для ландшафтного дизайна, чтобы содержать дренажную трубу в чистоте и избегать засорения, вызванного попаданием в трубопровод таких элементов, как корни, почва и ил.

• Вы можете приобрести перфорированную трубу, вокруг которой обернут тканевый чехол.

• Купите перфорированный слив. Диаметр будет зависеть от того, насколько серьезна ваша дренажная проблема, и от размера вашей траншеи. Вместо этого вы можете выбрать гибкую дренажную трубу или жесткую дренажную трубу из ПВХ, которая может быть дороже, но прочнее и ее легче чистить или прочистить. Убедитесь, что труба имеет достаточный размер, чтобы пропустить весь поток воды по маршруту.

• Приобретите промытый дренажный гравий. Сколько мешков будет зависеть от размера вашего стока. Вы можете использовать онлайн-калькулятор гравия, чтобы получить хорошее представление о том, сколько вам понадобится, исходя из глубины и ширины вашей будущей траншеи. Некоторым траншеям может понадобиться больше, чем гравий в мешке. В этом случае свяжитесь с компаниями, занимающимися доставкой гравия и песка, и узнайте у них стоимость доставки и время, если потребуется большое количество гравия и/или камня.

• Ваши инструменты:

Вы можете арендовать траншейный инструмент или нанять оператора экскаватора. Убедитесь, что экскаватор сможет вырыть траншею достаточно глубокой и широкой для вашей трубы. Имейте в виду, что траншеи с ручным управлением будут прорезать только траншеи шириной от 4 до 6 дюймов. Если вы планируете делать это вручную, вам понадобится лопата или мотыга для копания.

Строительство французского водостока:

1. Копать траншею несложно, но это потребует много работы. Попросите друзей, членов семьи и/или соседей помочь вам. Вы можете предложить им еду во время перерывов и после завершения траншеи.

• Глубина и ширина вашей траншеи будут зависеть от того, насколько серьезна ваша дренажная ситуация и какие инструменты для копания вы используете. Согласно эмпирическому правилу, большинство французских водостоков имеют ширину около 6 дюймов и глубину от 18 до 24 дюймов.

• Если вы предпочитаете использовать траншейный инструмент, вы сможете вырезать более широкую траншею для серьезных проблем с дренажем и вдвое сократить время копания. Имейте в виду, что вам придется платить за аренду и покупать больше гравия для большей траншеи.

Траншейные машины могут быть очень сложными в эксплуатации и управлении и очень опасными. Если вы не знаете, как им управлять, наймите кого-нибудь, кто знает или использует экскаватор. Если вы используете траншейную машину, убедитесь, что никто не находится рядом с цепью во время ее работы.

То же самое можно сказать и об экскаваторах-погрузчиках. Вы должны нанять оператора экскаватора, чтобы вырезать траншею, потому что эти машины очень широки при копании более глубоких траншей. Это повлечет за собой затраты как на оплату труда, так и на арендную плату.

Время от времени проверяйте глубину вашей траншеи, чтобы убедиться, что она постепенно уходит вниз.

2. После того, как вы закончите траншею, застелите ее профессиональным нетканым геотекстилем. Имейте в виду, что эта ткань должна быть водоотталкивающей. В качестве альтернативы, в некоторых ситуациях конечная цель состоит в том, чтобы просто отвести воду от области с минимальным количеством поглощаемой землей по пути. В этих ситуациях можно использовать толстую водонепроницаемую подкладку, например, такую, которая используется для борьбы с бамбуком. Имейте в виду, что в этом типе установки вы будете полагаться на то, что вода будет поступать в траншею сверху, а не сбоку. Это, как правило, наиболее эффективно для контроля стока паводковых вод в период сильных дождей.

• Вы должны оставить не менее 10 дюймов или 25,4 см лишней ткани с обеих сторон траншеи, хотя рекомендуется больше. Эту ткань можно обрезать позже, и ткань будет стягиваться, когда вы будете засыпать траншею камнем. У вас должно быть достаточно ткани по обе стороны траншеи, чтобы вы могли обернуть ее поверх дренажного камня, чтобы предотвратить загрязнение или засорение трубы.

• С помощью булавок или гвоздей временно закрепите излишки ткани.

3. Теперь пришло время добавить гравий. Насыпьте примерно от 2 до 3 дюймов или от 5,1 до 7,6 см гравия вдоль дна траншеи и поверх ландшафтной ткани.

4. Уложите перфорированную дренажную трубу в траншею поверх гравия. Убедитесь, что дренажные отверстия направлены вниз для лучшего дренажа.

5. Добавьте гравия поверх трубы, пока не будет достигнуто расстояние от 3 до 5 дюймов или от 7,6 до 12,7 см между верхом траншеи и гравием.

• Теперь пришло время расстегнуть ткань и положить ее на гравий. Это предотвратит попадание мусора в канализацию, но позволит воде фильтроваться.

6. Теперь вы можете заполнить оставшуюся часть траншеи извлеченным грунтом. Теперь заканчивайте траншею любым удобным для вас способом:

• Сверху можно положить дерн, засеять травой или уложить слой больших декоративных камней. В некоторых случаях люди добавляли кривую к своей водосточной трубе, чтобы создать видимость намеренного дизайна.

вода — Геотекстильный фильтр для французского водостока тканый или нетканый?

Я работаю над парой длинных французских дрен в глине Джорджии… неприятная штука. Если вы работаете с глиной, я рекомендую использовать нетканый материал. Меньшие отверстия тканого материала не помогут. .. они забьют и замедлят поток воды.

Я изучал свой первый водосток (который еще не совсем закончен — это 320 футов) во время и после нескольких сильных южных штормов. Глина проникнет через ткань, но не сильно. Если позволить скапливаться на верхней части закрытого стока, это замедлит, но не остановит передачу воды. Кажется, что он не врезается в ткань … после высыхания его можно потереть, а затем, в основном, сдуть воздуходувкой для листьев. Интересно, что наш родной верхний слой почвы скапливается точно так же… Я предполагаю, что в нем есть изрядное количество глины.

Только сегодня во время сильного ливня (с предупреждениями о торнадо и даже градом) в местах сильного стока образовалось небольшое количество глины и верхнего слоя почвы. Там, где дождь отражался от голой почвы или глиняных отвалов рядом с недостроенной (но засыпанной) траншеей, луж не было… только присыпка почвы. Пока еще шел дождь, но уже не такой сильный.

Вот самое приятное: в том месте траншеи, до которого я работал, рулон ткани все еще находится на поверхности, за концом трубы (до того, как я присоединю его к следующему отрезку). Это может быть трудно визуализировать, но это создает потенциальный барьер для воды… как занавес, задернутый на пути. У основания была лужа с богатой глиной водой, но когда я проверил течение в конце, это был устойчивый, сильный поток. На самом деле, я забыл, что он проходил сквозь ткань, она была такой прочной, не говоря уже о луже глины. И нигде не было абсолютно никаких скоплений воды на травянистой поверхности… у владельца были хронические проблемы со стоячей водой и размытыми участками. Уже нет.

Итак, вот мое мнение и подход:

Вы не собираетесь удерживать глину или грязь в своем камне, и выбор ткани из моноволокна означает погоню за идеалом, который быстрее приведет к закупорке или медленному сливу.. …не труба, а ткань. Нетканый материал с большими зазорами, кажется, «контролирует» поток глины. Это замедляет его на границах, но позволяет глине и воде найти свои пути. Однако глины недостаточно, чтобы заглушить водные дорожки. Если вы когда-нибудь видели битву между глиной и водой, вода найдет свой путь. Это мое мнение, вот мой подход:

Большая часть стока – это стоки (поэтому переоценка – это первая линия защиты). Таким образом, большая часть воды и, безусловно, поток воды во время сильного шторма попадет через верхнюю часть вашей канализации. Я решил оставить свой камень примерно на 4 дюйма ниже поверхности. Закрываю ткань двойным слоем сверху (если есть возможность). Я проверил это, и это не имело существенного значения в дренаже.

Затем я добавляю 2 дюйма органического верхнего слоя почвы (имеется в виду компост с навозом и т. д., доступный на месте по цене 34 доллара за ярд, такой же, как 57stone). Когда вы его укладываете, у него самые большие частицы и промежутки, и я трамбую его трамбовкой, чтобы предотвратить любое проникновение глины на поверхность. Органический верхний слой почвы поначалу очень проницаем и позволяет замененному дерну проникать глубже. Эти корни обеспечивают проход для воды даже после того, как органическое вещество спрессовано. Слой также позволяет спринклерным линиям пересекать траншею, а кабельной компании ничего не испортить (хотя мы все знаем, что так или иначе они это сделают).

Итак, по бокам моей окованной глиной траншеи у меня есть охраняемый барьер для глины, через который вода все еще может пройти. На самой важной вершине у меня есть блокада из верхнего слоя почвы и травы, которая сохраняет чистый быстрый путь даже после уплотнения почвы. Я разрезал дерн на 2,5 дюйма и 2 дюйма верхнего слоя почвы, что составляет 4,5 дюйма, в 4-дюймовый паз, что означает горб. Это, конечно, по-разному, но это принцип. Я, вероятно, на самом деле больше на 1 дюйм, но это горб.

Этот горб может превратиться в неглубокую рецессию через год или около того – если это так, зачистите (сгребите) любую рецессию дополнительным слоем почвы (куча верхнего слоя почвы всегда под рукой).

Последнее преимущество этого подхода заключается в том, что вы создаете толстый слой органического вещества, чтобы ваша трава могла выжить во время небольшого дождя. Один недостаток современного французского водостока, у которого камень до самого верха… он может истощить траву после пары недель отсутствия дождя. Это на самом деле поможет с моим подходом, потому что он углубит корни, создавая больше путей для воды. И органическая вода должна содержать воду и питательные вещества.

Надеюсь, это было полезно, знайте, что это многословно, но я также знаю, что меня беспокоит проблема глины/ткани, и я рад сообщить о своих результатах. Кстати, я использовал ткань SRW на 4,5 унции… хороший материал. У меня также есть доступ в верхней точке, чтобы при необходимости очистить систему.

В конце концов, это было невероятно трудно сделать… не позволяйте никому говорить вам, что это просто или они сделали это за неделю (кроме, возможно, прямого 100-футового выстрела без корней или камней. Вы встретите все всевозможные проблемы и задержки, не говоря уже о том, чтобы работать усерднее, чем вы могли себе представить. Но если вы проведете свое исследование, не торопитесь и будете работать осторожно, вы будете решать проблемы. Гордость наблюдать за тем, как течет вода, и идти по тому, что когда-то было болотом.
