Дровяная печь для гаража своими руками с фото и видео

Если собственник гаража решил оснастить бокс отопительным агрегатам, экономичным и действенным вариантом будет сооружение компактной печки. Корпус изготавливается своими руками из металла либо стеновых материалов (камень, блок, кирпич).

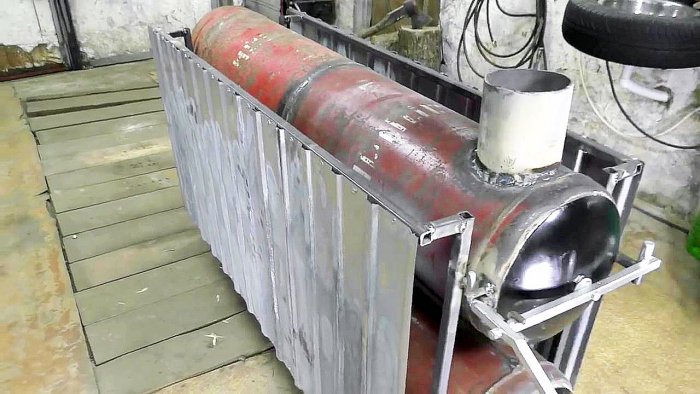

Металлическая печь на дровах

Металлическая дровяная печь

Буржуйка является самой простой конструкцией, которая имеет камеру для топки древесины с дверцей, колосниковую решетку (не всегда), поддувало и дымоходную систему. Форма агрегата конструируется круглой либо прямоугольной формы. Порядок действий при создании прибора округлых форм:
  • к металлическому шлангу привариваются «ноги». Из стальных листов вырезаются круги одинаковым диаметром с печью. В выбранном круге оформляются отверстия для загрузки топлива и проем для поддувала;
  • готовая просечная сетка либо металлический уголок с проволокой идут в качестве колосника для печки под гараж. Деталь в горизонтальном положении приваривается к внутренним полостям агрегата;
  • дровяная печь с обоих концов герметизируется кругами при помощи стального шва. Под дверцы привариваются петли;
  • затем к торцовой стороне прибора приваривается
    своими руками     патрубок, на который фиксируется дымоход.

Буржуйка из кирпича

Дровяная печь для гаража из кирпича

Изделие с аналогичным принципом действия можно сделать из кирпича. Под основу хорошо подойдет плиточный фундамент. Для камеры сгорания берется огнеупорный кирпич. Все плоскости выкладываются также красным кирпичом.

Сооружается глухое дно печи.  Затем возводятся стены перевязью, с фасадной стороны монтируется дверца и поддувало. На специально сконструированный выступ укладывается колосниковая решетка. На готовые стеновые перегородки монтируется металлический каркас, сделанный из уголков. Поверх него гонится еще один ряд кирпичей. Оставляется проем для дымоходной трубы.

Если печка на дровах будет иметь металлическую крышку, железо используется толщиной 6 см. Места стыков тщательно замазываются шамотным раствором.

Во время первой топки агрегат эксплуатируется на полную, чтобы проверить свойства изделия.

Длительного горения дровяная печь

Дровяная печь для гаража — схема

Буржуйки, как правило, не всегда оптимальный вариант для автовладельца, так как техника потребляет много древесного топлива и быстро остывает. Для обогрева гаража выгоднее сконструировать печку длительного горения. Прибор на малых температурах  отдает комнате большее количество тепловой энергии, так как дрова не сгорают, а тлеют.

В качестве каркаса подойдет материал круглой формы: металлический шланг, труба или бывший в употреблении газовый баллон. Толщина стенки не менее 6 мм. Принцип создания схож с буржуйкой, однако, существует ряд отступлений:

  1.    Агрегат длительного горения своими руками всегда является вертикально стоящим прибором.
  2.    В отсеке для топки дров устанавливается пресс для давления на колосник с твердым топливом, чтобы происходили процессы тления.
  3.    В качестве пресса выбирается направляющая труба с десятисантиметровым диаметром.
  4.    Крышка к печному механизму герметично приваривается. Дымоходная система может присоединяться к боковой части изделия.

Пресс

В качестве пресса вырезается металлический блин чуть меньшего диаметра внутренней наполняемости корпуса. Чтобы конструкция получилась более тяжелой, к нижней части формы привариваются куски швеллера.

Принцип работы

Дровяная печь для гаража — принцип работы

В камеру сгорания отправляют дрова, которые под колосниковой перегородкой поджигаются. Следите, чтобы костер поджигал только нижнюю часть топлива. Процесс нагрева гаража запущен. Сгоревшие фрагменты прижимаются прессом к колосниковой решетке. Интенсивность тления регулируется заслонкой поддувала.

Зажигательные смеси нужны только для разведения огня. Когда происходят процессы тления, составы для поджога убираются.

Агрегат работает на бросовом топливе на основе древесины:

  •      опилки;
  •      стружка;
  •      солома;
  •      щепа;
  •      горючий бытовой утиль.

Так, печь Бубафоня своими руками изготавливается из подручных материалов. Использованный газовый баллон, старая металлическая бочка окажутся годными для отапливания гаража. Чудо-агрегат имеет внутри себя поршень, который давит на сложенные в топочном отсеке дрова. Пресс делит камеру на два отсека: в нижнем топливо горит, в верхний доходят пиролизные газы. Необходимый кислород для системы поступает через сердцевину поршня.

В верхнем проеме усиленная герметизация не нужна, так как пиролизные газы смешиваются с кислородом через отверстия в крышке. За счет разграничения отсеков древесный материал выгорает полностью. Поступления кислорода регулируются механически (человеческий фактор).

Оптимизация агрегата

Печь распределяет тепло в боксе неравномерно, поэтому:

  1.    Можно устроить принудительную конвекцию вентилятором (смена воздуха).
  2.    Изготавливается водяная подушка, нагретая вода пускается через врезку по трубоводной системе.
  3.    Каркас с небольшим отступлением укрывается кирпичным кожухом, чтобы самоделка отдавала тепло постепенно, горячий металл не перестанет быть опасным для здоровья человека.

Железная дровяная печь своими руками всегда устанавливается на специально сконструированную основу из кирпича, металла, на асбестоцементную плиту. Процесс пиролиза осуществляется под действием предельно высоких температур, поэтому прилагающие стены также дополнительно изолируются.

Доукомплектация

Для пустоты удаления золы из полости конструируется зольник. Он имеет форму блина (только без отверстия), края загнуты кверху. В середине зольник оснащается толстым металлическим прутом. При сборке дровяной печки своими руками на дно выставляется зольник, в которое помещается и разжигается топливо. На стержень блина одевается поршень, затем надевается крышка. Зола остается в поддоне, который вытаскивается за металлический прут наружу.

Принцип отапливания Бубафони

В изначальном виде дровяная печь в гаражном помещении отапливалась  дровами вперемешку с опилками, щепой, гречихой, шелухой подсолнухов. Закладка горючего материала не должна превышать уровень расположения дымоходного отверстия.

Если собственник гаража планирует использовать только опилки, толщина стенок прибора должна составлять не менее 1 см. Опилки из-за своей структуры закладываются в проем через отверстие трубы. Материал поджигается, устанавливается поршень.

Бубафоня может работать на отработке. На дно конструкции укладываются фрагменты битого огнеупорного кирпича и несколько целых красных блоков, на которые упрется поршень. Через воздуховод подается жидкое топливо.



Печь в гараж

  1. Кирпичная печь в гараж
  2. Печь на отработке для отопления гаражного бокса
  3. Буллериан – идеальная печь в гараж
  4. Гаражная печь (видео)
  5. Печи в гараж (фотогалерея)

Выбрать печь в гараж — совсем не тривиальная задача, как может показаться на первый взгляд, хотя требования, предъявляемые покупателем не отличаются от обычных: печь должна быть эффективной, экономичной и не разорительной для семейного бюджета.

И связано это со следующими сложностями:

Малая площадь гаражного бокса. А это значит, что мощность прибора на единицу объема помещения должна быть больше, чем для обычного жилого дома, в силу известного закона квадрата куба: при уменьшении габаритных размеров геометрического тела отношение площади его поверхности к объему увеличивается. Следовательно, увеличивается и площадь тепловых потерь и, соответственно, расход топлива.

Скорость выхода на рабочий режим обогрева, которая должна быть достаточно высокой, как и само горение, чтобы печь успела протопить помещение и быстро остыть – из-за требований пожарной безопасности, не допускающей работу отопительного прибора без присмотра.

Плохая теплоизоляция стен, требующая проведения дополнительных работ по их утеплению. Желательно, чтобы обшивка гаража, особенно со стенами из металла или в один кирпич, была наружной, во избежание накопления конденсата между теплоизолятором и стеной.

Поэтому, оптимальным для отопления гаража решением считается установка печи с естественной конвекцией, имеющей небольшую мощность, которая способна создать так называемую тепловую шапку – поток горячего воздуха в форме грибовидного облака. Тепловая шапка не достигает верха гаражного бокса, так как не имеет достаточное количество кинетической энергии, способной преодолеть сопротивление плотного слоя холодной воздушной массы у потолка, но и не растекается в разные стороны, а медленно опускается вдоль стен в смотровую яму.

Еще один путь повысить температуру в гараже – поставить источник инфракрасного излучения с экраном, который также может создать тепловую шапку.

Кирпичная печь в гараж

Кирпичная печь для отопления гаража не годится, в первую очередь, из-за невозможности соблюдения короткого временного промежутка между розжигом и рабочим периодом, а также необходимости контроля ее полной остановки. Обычная кирпичная печь на дровах начинает устойчиво обогревать помещение через час после «включения», что неудобно, учитывая нередко небольшое время нахождения человека в гаражном боксе. Кроме того, тепловая отдача кирпичной печи с одного квадратного метра ее поверхности ориентировочно составляет пол киловатта, поэтому такой прибор будет иметь большие габаритные размеры, что неприемлемо для небольшого помещения.

Еще одним осложняющим обстоятельством является микроклимат гаража, в котором достаточно сыро для дровяной печи. И, наконец, небольшая конвекция такой печи и неспособность создания теплой шапки строго определенной формы, не позволяет рекомендовать ее для такого специфического помещения как гараж.

Печь на отработке для отопления гаражного бокса

Печь на отработке, использующая использованные маслянистые жидкости (машинное, льняное, рапсовое масло и пр.) может использоваться в качестве мощного источника инфракрасного излучения для отопления гаража. Стоимость ее невысока, а двухкамерная конструкция позволяет задерживать пиролизный газ для его длительного дожига, обеспечивающего прибору высокую эффективность. Разогрев этой печи практически мгновенный, а изогнутый экран, установленный вокруг печного корпуса, позволяет создать тепловую шапку в любом гараже.

Недостаток у печи на отработке только один – огонь в отверстиях горелки, который может создать большие проблемы в помещении, где могут быть пары бензина. Поэтому такие приборы рекомендованы только для отопления гаражных боксов для дизельных автомобилей.

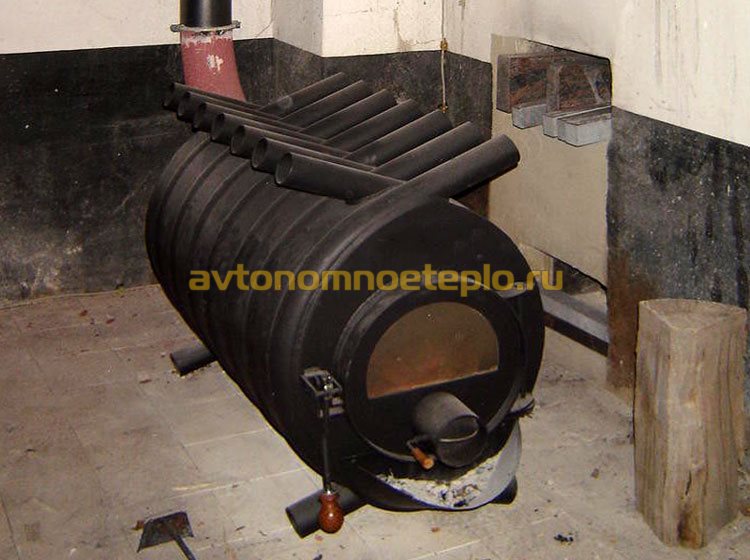

Буллериан – идеальная печь в гараж

Канадская печь Буллериан, как и ее российские аналоги (печи «Бреннеран», «Профессор Бутаков», «Огонь батарея» — «Сибирь») считается лучшей для отопления гаража, так как удовлетворяет всем требованиям такого помещения. По сути, это двухкамерная металлическая буржуйка, быстро входящая в рабочий режим медленного горения и способная работать без присмотра.

В буллериане топливо горит сверху вниз, образуя горячий слой, под которым развивается пиролизная реакция с выделением газообразных веществ, выделяющих дополнительную энергию при сгорании. Розжиг этой печи для гаража занимает несколько минут, а работать без закладки дополнительной порции дров она может несколько часов.

Ассортимент печей буллериан довольно внушительный и объединяет модели мощностью от двух до двухсот киловатт. Для гаража можно подобрать маломощную печь, которая отлично справится с возложенной на нее задачей. Недостаток у такого прибора только один –древесина в качестве единственного пригодного топлива.

Гаражная печь (видео)

Печи в гараж (фотогалерея)
