Стандартные размеры противопожарных дверей

Противопожарные двери, представляя собой изделия от которых зависят жизни людей, обязаны проходить сертификацию. В присвоенном изделию сертификате пожарной безопасности указан предел огнестойкости конструкции и материал-основа, из которого изготовлено полотно. В документе также прописаны размеры изделий.

Размеры противопожарных дверей не менее важны, чем иные характеристики.

Минимальный размер однопольных дверей не может быть менее 660 мм на 1470 мм. Когда размеры меньше, то такие изделия сертифицируется как противопожарные люки.

Размеры изделий с одним полотном составляют 2050 на 900 мм. Полотно полуторных огнестойких дверей имеет габариты 2050 на 1300 мм. Противопожарные двери с двумя створками выпускаются в базовом размере 2050 на 1600 мм.

Согласно нормам, допускаются следующие размеры противопожарных дверей с двумя створками: от 1540 мм до 2530 мм по высоте и от 980 мм до 1900 мм по ширине конструкции.

Ведущий изготовитель металлических конструкций в Московском регионе компания «СТАЛЬ-ГРУПП» предлагает огнеупорные изделия с различными габаритами. Сегодня в ассортименте фирмы изделия:

• одностворчатые;
• двустврчатые;
• с декоративной отделкой.

Во все модели возможна вставка огнеупорных стеклопакетов круглой, квадратной, прямоугольной форм. Согласно ГОСТ, площадь остекленной поверхности не должна превышать 25% от всей площади дверного полотна.

Размеры в ряде случаев могут варьироваться по желанию заказчика. Известно, что в культурно-развлекательных, складских и производственных зданиях часто бывают проёмы нестандартных размеров. Но следует иметь ввиду, что действующие нормы размеров огнеупорных входных блоков серьёзно ограничивают покупателя в выборе габаритов двери. Например, в некоторых случаях допускается увеличение размеров изделий не более чем на 10% и уменьшение не более чем на 30% от стандартных габаритов изделия (согласно требованиям ГОСТ). Именно поэтому производители, выполняя заказы по изготовлению противопожарных конструкций по индивидуальным эскизам, прежде всего, учитывают стандартные размеры огнеустойчивых дверей согласно нормам ГОСТ.

Противопожарные двери нормы размеры проемы. Требования к противопожарным дверям гост, стандартные размеры

Достаточно часто к нам в компанию «ВОЛЯ» как к производителю обращаются заказчики с просьбой изготовить двери под их проемы в зданиях и сооружениях, причем называют совершенно разные размеры. При обосновании размеров заказчики апеллируют к проектной документации на свои объекты, где указанные проемы обозначаются как проемы для противопожарных дверей. Однако, обычно здесь в документации кроется терминологическая ошибка, т.к. предполагается более общее понятие противопожарной преграды, а не противопожарной двери. Если стенной проем слишком мал, то вместо двери надо устанавливать противопожарный люк, а если слишком велик — то противопожарные ворота.

В этой статье мы хотим ответить на вопросы:

• Каких размеров могут быть изготовлены противопожарные двери?
• Какие ограничения по размерам существуют к дверным конструкциям на путях эвакуации?
• Что понимается под стандартными размерами противопожарных дверей?

Размеры противопожарных дверей

, которые можно приобрести «на заказ» у конкретного производителя, должны находиться в определенных рамках, установленных при прохождении сертификации одной или нескольких дверей этой марки (модели) на огнестойкость. Как правило, испытаниям на огнестойкость подвергается лишь один типоразмер противопожарной двери конкретной марки (модели). При выборе иных размеров производитель вместе с заказчиком руководствуются ГОСТ Р 53303-2009 «Конструкции строительные. Противопоажрные двери и ворота». Пункт 10.2 гласит, что «Результаты испытаний, описанные в отчете (протоколе), действительны для дверей данного типа с отклонением их габаритных размеров по высоте и ширине от плюс 10 % до минус 30 % с округлением в большую сторону до 50 мм, в меньшую — до 100 мм». Т.е. Проще говоря, размеры противопожарных дверей фирмам-изготовителям разрешается изменять лишь в пределах +10%, -30% от двери того размера, что прошла сертификацию.

Например, у ООО «ВОЛЯ» сертифицированный размер дверей Entrus — это 2250х1050 мм у одностворчатых дверей, и 2250х1750 мм у двустворчатых. Соответственно, мы можем изготавливать одностворчатые двери размером от 1500х700 до 2500х1200 мм, и двустворчатые — от 1500х1200 до 2500х1950 мм.

Следует отметить, что размеры коробки противопожарной двери должны быть меньше стенного проема на 20 мм по каждой стороне. Именно поэтому ходовые «складские» размеры противопожарных дверей «по коробке» у производителей обычно закачиваются на цифры 80 — например, 2080х980 мм.

Теперь о размерах дверных проемов на путях эвакуации . Несмотря на то, что ГОСТ Р 53303-2009 разрешает уменьшать минимальные размеры противопожарных дверей до -30% от размеров двери, прошедшей сертификацию, но это не значит, что изготовленную с учетом этого ГОСТ столь миниатюрную противопожарную дверь можно будет легально установить в здании. Здесь владелец здания или помещения также обязан соблюдать Свод правил СП 1.13130.2009 МЧС России, разработанный в соответствии с 123-ФЗ «Технический регламент о требованиях пожарной безопасности», ст. 89. Этот свод правил, также известный как Технический регламент, содержит копию требований СНиП 21-01-97 Пожарная безопасноть здания и сооружений. Оба этих документа устанавливают нормы и общие требования противопожарной защиты помещений, зданий и других строительных сооружений на всех этапах их создания и эксплуатации. Цель этих норм — обеспечить в том числе разумные размеры для проемов противопожарных дверей и люков, чтобы они не стали препятствием к эвакуации людей и имущества в случае пожара.

В частности, СНиП 21-01-97 требует, чтобы при полностью открытых противопожарных дверях или люках были обеспечены определенные минимальные размеры световых проемов (внутренний размер при открытой дверной(-ых) створке(-ах) на 90 градусов):

…
6.16. Высота эвакуационных выходов в свету должна быть не менее 1,9 м, ширина не менее: 1,2 м — из помещений класса Ф1.1 при числе эвакуирующихся более 15 чел., из помещений и зданий других классов функциональной пожарной опасности, за исключением класса Ф1.3,- более 50 чел.; 0,8 м — во всех остальных случаях.

Ширина наружных дверей лестничных клеток и дверей из лестничных клеток в вестибюль должна быть не менее расчетной или ширины марша лестницы, установленной в 6.29.
Во всех случаях ширина эвакуационного выхода должна быть такой, чтобы с учетом геометрии эвакуационного пути через проем или дверь можно было беспрепятственно пронести носилки с лежащим на них человеком.
…
6.21 В технических этажах допускается предусматривать эвакуационные выходы высотой не менее 1,8 м. Из технических этажей, предназначенных только для прокладки инженерных сетей, допускается предусматривать аварийные выходы через двери с размерами не менее 0,75х1,5 м, а также через люки с размерами не менее 0,6х0,8 м без устройства эвакуационных выходов.

Стандартные размеры противопожарных металлических дверей по ГОСТ

Конструкция противопожарной двери изготовлена с учетом воздействия высоких температур и открытого огня. Все механизмы, включая замки, рассчитаны на эксплуатацию в экстремальных условиях. Изделие снабжается шильдой с указанием огнестойкости и к нему прилагается сертификат. Но чтобы не возникло проблем с контролирующим органами и при проверке важно знать, какая высота и ширина противопожарных дверей допустима в определенных зданиях и местах установки.

Габариты одностворчатых противопожарных дверей

Регулирующими документами в сфере габаритов входов в здания являются строительные нормы изложенные в СНиП 21-01-97. Согласно этим правилам минимальные размеры противопожарных дверей не могут быть меньше 750х1500 мм в свету. Это обусловлено необходимостью пройти с носилками двум спасателям, чтобы не пришлось терять время на перекладку эвакуируемого при слишком узком проеме.

Такие габариты допустимы лишь в случае выходов из лестничных клеток на крышу или чердак, а также на технических этажах, где может временно находиться обслуживающий персонал. Если проем в свету имеет меньшие размеры, то конструкция уже не может называться дверью и относится к разделу противопожарных люков. Последние бывают 600х800 мм.

Стандартные размеры противопожарных металлических дверей с одной створкой бывают 860х2050 мм и 960х2050 мм. Это позволяет устанавливать их в:

• большинство коридоров учебных заведений и больниц;
• выходы на лестницу;
• офисные помещения;
• производственных зданиях;
• между магазинами и жилыми отсеками в многоэтажках.

Проемы под такие изделия должны иметь запас между коробкой и стеной от 20 до 60 мм для корректировки положения конструкции во время монтажа. Но из-за безответственного отношения некоторых строителей в прошлом ширина или высота проемов может быть на 100-110 мм больше стандарта, что необходимо заделывать пеной красного цвета, являющейся негорючей.

Размер полотна у стандартных дверей шириной 860 мм будет 800х2000 мм. Разрешается врезка окна с огнестойким стеклом, но его площадь не должна превышать 25% от общей поверхности полотна.

Габариты двустворчатых противопожарных дверей

В зданиях и помещениях, где находится более 15 человек, требуется установка расширенных конструкций для обеспечения быстрой эвакуации. Здесь применяют распространенные модели 1200х2070 мм, хотя допускается и минимальная высота противопожарных дверей 1900 мм. Проем для монтажа стандартной двустворчатой двери бывает от 1190 до 1290 мм по ширине и 2100-2200 по высоте. Лишнее пространство успешно заделывается розовой монтажной пеной изнутри, которая не горит и не плавится.

Если двустворчатая дверь устанавливается вглубь проема, то ее коробка не имеет наличника и размер 1200х2070 мм является ее крайними точками. Но при монтаже внакладку существуют модели с наличником, который остается снаружи проема и закрывает щель между коробкой и стеной. Ширина наличника бывает от 30 до 60 мм, что зависит от производителя и условий заказа.

Габариты полотна противопожарных металлических дверей с двумя створками составляют 850х2000 мм для рабочей части. Этого достаточно для повседневной эксплуатации и занесения бытовой техники, а также мебели. В случае эвакуации вторая створка открывается и персонал может быстро покинуть помещение через широкий проход.

Возможность создания индивидуальных размеров противопожарных дверей

В некоторых зданиях могут встречаться нестандартные проемы, которые необходимо оборудовать противопожарными дверями. Согласно ГОСТу 53303-2009, с описанием строительных конструкций и методов их проверки, допускается изменение размера на 10% в большую сторону и на 30% в меньшую от той, что прошла испытание и имеет сертификацию огнестойкости. Это принято для того, чтобы изготовление конструкций больших размеров не снизило противопожарные свойства створки.

Альтернативой изготовления нестандартного изделия является сужение существующего проема до нужных размеров. Для этого применяют пеноблоки, устанавливаемые на раствор. Так проще подогнать размер до 900х2100 мм. При небольших щитовых или выходах на чердак его можно сузить еще. Но даже в таком случае размеры проемов и коробок противопожарных дверей по ГОСТ не могут быть такими, что в свету проход станет меньше 750 мм. Для установки коробки такого размера необходим минимальный проем 800 мм шириной.

Компания «Надежные двери» имеет большой выбор противопожарных дверей стандартных размеров с одной и двумя створками. Все модели оснащены качественной изоляцией от высокой температуры и дыма, а также имеют шильдик на полотне и сертификат огнестойкости. Купить стандартные двери с окном или без можно быстро ввиду их наличия уже на складе, а конструкции по индивидуальным размерам выполняются под заказ. Для уточнения нюансов или согласования сроков необходимо воспользоваться формой обратной связи.

Похожие статьи

Установка технических металлических дверей

Установка металлических дверей Зетта

Установка наружных металлических дверей

Размеры противопожарных дверей

Пожаростойкие двери необходимы для создания условий быстрой и безопасной эвакуации людей из помещения в случае возникновения пожара. Они должны соответствовать сертификату пожарной безопасности, который разработан специально для данного типа изделий. В сертификате установлено, что однопольные противопожарные двери должны иметь размеры: по высоте – не более 2415 мм, по ширине – не более 1100 мм. Минимальные размеры составляют 1470 и 658 мм. Если конструкция устанавливается на проем меньшего размера, то она сертифицируется как пожарный люк.

Что касается двупольной конструкции, для нее установлены следующие нормативы: не менее 1540 мм в высоту и 980 мм в ширину и не более 2530 мм и 1900 мм соответственно. Конструкция на проем большего размера будет считаться противопожарными воротами.

Из каких материалов изготавливаются дверные блоки

Двери для технических помещений производятся из качественной холоднокатаной стали толщиной от 0,9 до 6 мм. Наиболее популярные варианты — 1–2 мм. Дверь из таких листов не будет слишком тяжелой, а следовательно, не деформируется под собственным весом. Слишком легкий профиль не обеспечит должной безопасности. Общий вес изделия может составлять от 35 до 100 кг.

Стандартные размеры дверей

Современные двери противопожарного назначения имеют стандартную высоту и ширину. Это 800, 900, 1000 мм в ширину, в высоту 1900, 2000, 2100 мм. В изделие нередко монтируют окно с прочным закаленным стеклом. Ограничение на площадь стеклопакета составляет 25% от общей площади полотна.

Двупольные противопожарные двери имеют створки равной или разной ширины. При этом ширина основной створки должна быть более 600 мм. Проем по размеру должен быть больше двери на 25 мм. К остеклению предъявляются те же требования, что и в случае с однопольными. Любые распашные противопожарные двери открываются наружу по отношению к выходу. Это необходимо, чтобы не возникло заторов при эвакуации.

Возможны ли отклонения?

Нередко в офисных, торговых, гостиничных зданиях встречаются проемы нестандартных размеров. Допускается увеличение размеров противопожарных металлических дверей не более чем на 10% в сторону увеличения и не более чем на 30% в сторону уменьшения.

Требования к пожаростойким дверям

Пожаростойкие двери должны быть отделаны термостойкой краской. Внутреннюю полость заполняют негорючим материалом, в качестве которого используют минеральную плиту, гипсокартон. Также на дверь устанавливают терморасширяющую ленту. При пожаре она вспенится, заполнит щели и не позволит дыму проникнуть в соседнее помещение. Конструкцию оснащают ручкой «Антипаника». С ее помощью дверь можно легко и быстро открыть.

Пожарные дверные блоки позволяют:

• Произвести быструю эвакуацию людей
• Спасти людей, которые не смогли выбраться самостоятельно
• Вынести из помещения материальные ценности
• Доставить к очагу возгорания средства тушения пожара
• Минимизировать ущерб для соседних помещений
• Предотвратить распространение огня

Размеры противопожарных дверей

Размер огнеупорных дверей регламентируется ГОСТ, однако не всегда проём точно соответствует требованиям. Что делать, если приводить его к норме финансово невыгодно или проблематично с точки зрения строительных возможностей (нельзя расширить из-за повреждения армирования)?

Это даёт компании-производителю возможность варьирования изделий по ширине. Например, имеется проём значительно шире, чем положено для установки конструкции с одной створкой. Его можно не закладывать кирпичом, установив полуторапольную модель, в которой одна половина глухая.

Если размеры прохода меньше минимальных стандартных, рекомендовано устанавливать пожарные люки.

Сложнее дело обстоит, если h прохода сильно превышает требования ГОСТ. Хотя здесь тоже есть конструктивное решение – фрамуга. Излишек высоты закрывается приваренным к коробке прочным стальным листом.

Нестандартные размеры

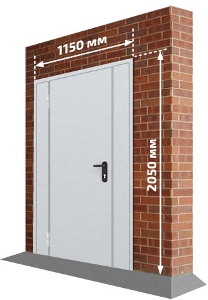

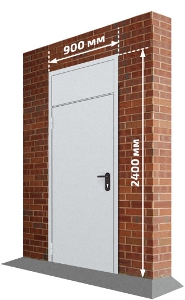

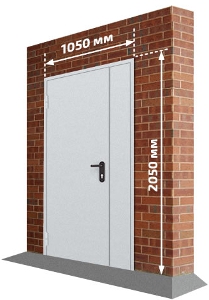

С боковой вставкой	С двумя боковыми вставками	С верхней вставкой (фрамугой)

Что предписывает ГОСТ и СНиП

Низкий уровень современного российского строительства не позволяет в полную меру применять на практике госстандарт. Большинство проёмов даже отдалённо не напоминают гостовские. Тем не менее, знать параметры всё же нужно:

• для одностворчатых 2,25×1,05 м;
• для двустворчатых 2,25×1,75.

Допустимые отклонения — /+10 (далее изделие уже именуется противопожарными воротами) и -30 процентов от указанных размеров. Это означает, что компания-производитель может выпускать сертифицированные и прошедшие полномасштабные испытания конструкции с параметрами:

• с одной створкой 1,5 – 2,5×0,7 – 1,2 м;
• с двумя створками 1,5 – 2,5×1,2 – 1,95 м.

Относительно коробки также есть предписания – она всегда меньше на 2 см, чем проход (2,1×1 м). Обычно это показатели 2,08×0,98 м.

Ещё одна важная цифра – световой проём (другими словами ширина коробки по внутреннему периметру). Для эвакуационных выходов это 1,9×1,2 м. В остальных случаях ширина не менее 0,8 м.

Минимум по ширине у пожаростойких дверей – 0,6 м.

Компания выпустит любую модель под заказ. Предварительно закажите услуги замерщика – это бесплатно. Цена на продукцию зависит от различных факторов, в частности от размера. Доставим продукцию в любой город МО, а также произведём демонтаж, установку, уберём за собой строительный мусор. Подробности узнавайте у консультантов.

Проем для противопожарной двери по ГОСТу — нормы, размеры

Несмотря на четко прописанные требования к размеру проема в противопожарной перегородке, куда должна быть установлена огнестойкая дверь, как таковых норм не существует. Каждая строительная фирма проектирует по-своему. Часто на одном объекте встречаются проемы с разными параметрами, поэтому так называемые типовые металлоконструкции, представленные на сайте – это, скорее, исключение из правил. По этой причине заказчикам рекомендуется сначала вызвать замерщика, обсудить с ним все детали, подобрать модель и только после этого оформлять заказ.

Что такое световой проем

Ширина и высота проема в свету вычисляется просто:

• откройте дверное полотно на 90°;
• отойдите на несколько шагов;
• произведите замер, учитывая ручки, замки, механизмы возврата;
• пожарные инспекторы при открывании двери на 90° вычитают из полученных замеров толщину дверного полотна.

Определение имеет и другое название (синоним) – это дверной проем в чистоте.

Нужно отметить, что размеры противопожарных дверей, нормируемые ГОСТом, некорректны, если учитывать ЧС, которая всегда сопряжена с эвакуацией людей.

Каким должен быть минимальный световой проем, расположенный на путях эвакуации в жилых домах? По СНиП 1.13130.2009 минимальная ширина составляет 0,8 м, высота 1,9 м. Критерием правильности параметров служит тот факт, что через проход можно легко пронести носилки с лежащим на них человеком.

Это нужно учитывать. Ширина проема в свету всегда меньше реального показателя, например, если это 1100 мм, то при фактическом замере от края до края коробки цифра получится больше.

Производство противопожарных дверей

Компания выпускает огнестойкие металлоконструкции, руководствуясь двумя ГОСТами:

Первый регламентирует производство любых входных металлических дверей, второй определяет комплекс испытаний, которые проходит готовая продукция на соответствие противопожарным требованиям. Результатом становится присвоение изделию показателя огнестойкости EI.

Выпускаем стандартные и нестандартные изделия. Работаем по индивидуальным заказам. Клиент может самостоятельно выбрать фурнитуру и замки из тех, с которыми работают наши мастера.

Не рекомендуем без согласования с производителем вносить изменения в конструкцию огнестойкой двери, а также самостоятельно ее транспортировать и устанавливать. Это является нарушением и влечет за собой потерю гарантии. Мастера «Двери-Маркет» имеют лицензию на проведение таких работ.

Если остались вопросы – звоните или заказывайте обратный звонок. Подробно проконсультируем и поможем определиться с выбором.

Стандартные и нестандартные размеры противопожарных дверей

« Назад

Для огнестойких дверей существуют четко заданные размеры, которых должны придерживаться все производители. Эти размерные характеристики регламентируются ГОСТом. В нем указаны не только материалы изготовления противопожарных заграждений, но и их габариты.

Размеры по ГОСТу

Типовые габариты противопожарной металлической двери зависят от ее типа. Перечислим разновидности конструкций и уточним стандартные размеры для каждой из них:

1. Однопольные двери: минимальные габариты составляют 147х66 см (меньше только люки). Настолько узкие проемы очень неудобны в использовании, поэтому стандартными габаритами для однопольных дверей считаются 205х90 см.

2. Полуторные двери: нет четко заданных требований, так как эти конструкции могут иметь разной ширины меньшую створку. Классическими считаются размерные характеристики 205х130 см. Но они могут изменяться, в зависимости от ширины створок.

3. Двупольные двери: тоже могут иметь разные габариты. Минимальный размер противопожарной двери по ГОСТу по ширине составляет 98 см, а по высоте — 154 см. Максимальные характеристики данных конструкций нестандартных размеров не должны превышать показателей 190х253 см.

Возможны ли отклонения?

Перечисленные размеры строго соблюдаются производителями при изготовлении базовых моделей дверей. Но четкое соблюдение габаритов не всегда возможно. Ведь дверные проемы в разных зданиях сильно отличаются. Их размеры в хрущевках, сталинках, квартирах современной планировки и промышленных помещениях не соответствуют друг другу. В общественных же заведениях дверной проем вообще может иметь нестандартную форму, под которую не подойдет ни одно стандартное полотно. В этом случае возможна только подгонка изделия после проведения замеров.

Если размеры проемов не соответствуют строительным нормам, ГОСТ допускает небольшие изменения характеристик двери. Например, производитель может увеличить полотно в пределах 10% свыше нормы размеров противопожарных дверей. Если же речь идет об уменьшении габаритов, допускаются более серьезные отклонения. По ГОСТу дверное полотно разрешается увеличивать в размерах на 30%.

Двери со стеклом

Большинство людей представляют себе противопожарные двери, как массивные конструкции из сплошного металла. Но это ошибочное мнение: огнестойкие преграды могут содержать стеклянные вставки. При этом к размерам противопожарных дверей со стеклом будут предъявляться те же требования, что и к сплошным изделиям. Почему же хрупкие, на первый взгляд, преграды приравниваются к толстым металлическим дверям и успешно справляются со своими задачами?

Ответ на этот вопрос тоже регламентируется ГОСТом, в котором сказано, что вставки из стекла должны занимать не более 1/4 от площади всей двери. Кроме того, стеклопакеты обязательно должны быть огнеупорными. В остальном же, никаких требований к стеклянным фрагментам нет, они могут быть любого цвета и формы.
