Содержание

Требования к двери в котельную частного дома

Дверь в котельную не просто запирает помещение с отопительным оборудованием, но еще и защищает от пожара, который может в нем возникнуть, остальные части здания. Она служит главной преградой на пути огня. Выбирать дверь в котельную частного дома следует согласно требованиям и нормам противопожарной безопасности.

Материалы

Главное требование - дверь для котельной частного дома обязательно должна быть изготовлена из негорючего материала. Никаких деревянных изделий в таком помещении быть не может. Идеальный материал – сталь. Кроме того, металл должен быть покрыт негорючей краской. Пример – металлическая дверь П-5 на усиленных петлях с огнеупорным порошковым напылением.

Допускается использование для покраски и нитроэмали. Порошковое покрытие и нитроэмаль – идеальные покрытия в плане защиты от распространения огня. Они сопротивляются ультрафиолету, не боятся влаги, не позволяют распространяться грибку и ржавчине. Вся фурнитура тоже должна быть из невоспламеняющихся материалов.

Вентиляция дверей в котельную

По нормам безопасности дверь в бойлерную/котельную (особенно с газовым оборудованием!) обязана иметь зазоры, или приточную вентиляцию. Во время сгорания топлива в закрытом помещении выгорает кислород, поэтому в нем должен быть приток воздуха. Для этой цели дверь в котельную снабжается вентиляционной решеткой особой конструкции, которая расположена в нижней ее части.

Ширина проема

По нормам СниП минимальная ширина дверного проема должна равняться 800 мм. Пример - модель ТХ-9 с нижней решеткой. Это необходимо для того, чтобы в случае аварии из помещения котельной можно было вынести носилки с лежащим на них раненым. Они должны свободно проходить в дверной проем, не задевая дверных косяков.

Дверь в это помещение должна открываться достаточно широко, чтобы не создавать толпы и обеспечивать максимальную свободу передвижения в случае пожара. Пример – дверь ТХ-16 с порошковой покраской и вентиляционными решетками. Открывается на 180°.

Требования к остеклению двери в котельную частного дома

Особые требования к двери в котельную частного дома предъявляются и к способу ее остекления. Поскольку работники котельной должны иметь возможность постоянно держать под контролем ситуацию в рабочем помещении, котельная по нормам оснащается небольшим окошком. Но не менее 0,5 м2 – это принципиально для хорошего обзора.

Наше предложение – противопожарная дверь ТХ-10 с обзорным окном. Дополнительные качественные характеристики этой модели – усиленная тепло- и шумоизоляция.

Двустворчатые конструкции

Если в котельную была установлена двустворчатая дверь, обязательно должны открываться оба ее полотна. В связи с этим также важно качественное покрытие полотен, защищающее металл от износа и коррозии.

Открывание

По СП 41-101-95 важным требованием является и способ открывания двери. Она должна открываться наружу (от себя) и обязательно иметь доводчик. Благодаря ему дверь будет закрываться плавно, а не хлопать, разрушая механизм. Это обязательное требование безопасности.

Варианты дверей в топочную или котельную частного дома:

См. также в каталоге: Двери в котельную.

Требования СНиП для дверей в котельную и бойлерную

Размер двери в котельнуюСборник Строительных Норм и Правил (СНиП) определяет характеристики входной двери для бойлерной или котельной. Соблюдать требования обязаны все: собственники частных домов и квартир, владельцы коммунальных хозяйств и промышленных предприятий.

Когда устанавливают двери котельных помещений, требования СНиП учитывают по следующим параметрам:

Размер двери в котельную

Правила регламентируют только поперечные размеры двери в котельной частного дома или другого здания. Ширина двери в котельную должна быть не менее 80 см. Если дверной проем слишком узкий, его расширяют.

Открывание двери котельной

Допускается только наружное открывание двери котельной по СНиП. Это необходимо из соображений безопасности. Распашная дверь котельной должна открываться наружу на случай, если придется быстро эвакуировать персонал или жильцов. Во время работы котла дверные запоры не следует закрывать. Не допускается установка раздвижных и прочих конструкций.

Владельцы индивидуальных систем отопления часто задают вопрос – нужна ли в котельной дверь на улицу? Если мощность котла не превышает 60 кВт, не нужна. Достаточно выхода, ведущего в дом. Но все равно сотрудники газового хозяйства проверят, куда открывается дверь котельной. Минимальные размеры двери между котельной и жилыми или подсобными помещениями – тоже от 80 см, как и выходящей на улицу.

Материал двери котельной и наличие вентиляции

Как определяют разработанные для двери в котельную нормы, необходимо использовать негорючие материалы. Двери в бойлерную, по сути, представляют собой противопожарные входные блоки упрощенной конструкции, без декоративной отделки. Обычно делают стальной каркас, обшитый листовой сталью, с покрытием порошковой эмалью. Опционально вставляют стекло, как правило, ударопрочное.

Требования, предъявляемые к дверям помещения котельной, не регламентируют толщину полотна и качество утепления. Оно может быть «теплым», в том числе с многокамерным стеклопакетом, но утеплитель не должен поддерживать горение (минеральная вата).

Таблички на двери в бойлерную

Должна ли быть входная дверь в бойлерную с вентиляцией? Если в стене нет приточного вентиляционного канала, в нижней части двери вставляют решетку для притока воздуха. Иногда добавляют вверху вторую, вытяжную решетку. Двери котельной с вентрешеткой считаются наиболее универсальными конструкциями, т. к. подходят для монтажа в различных технических помещениях.

Обозначения дверей для технических помещений

Один из обязательных атрибутов входной конструкции – табличка на двери котельной. В синей рамке крупными печатными буквами написано слово «Котельная» аналогичного цвета.

Требования к двери в котельную частного дома, в принципе такие же, как на предприятиях, хотя на практике не всегда контролируются. «Завод 1995» при изготовлении входной двери для бойлерных и котельных помещений ориентируется на требованиям СНиП. Качество фирменных дверей подтверждают специальные сертификаты.


Противопожарные двери для котельной и бойлерной

Дверь для бойлернойКотельная представляет собой помещение, где расположено оборудование, производящее теплоноситель, то есть горячую воду или пар. Котельные могут быть отдельно стоящими зданиями или примыкать к жилым домам. Бойлерная, в свою очередь, является комнатой, где с помощью теплоносителя подогревают воду для горячего водоснабжения.

Котельные и бойлерные должны соответствовать определенным требованиям. Объем помещения – не менее 15 куб. м, высота потолков – не менее 2,5 м. От смежных помещений котельную отделяют противопожарными стенами с пределом огнестойкости не менее 15 минут. Стены изготавливают из шлакоблока, бетона или кирпича. В помещении должна быть табличка «Котельная. Посторонним вход запрещен. С огнем не входить». Информационный знак размещается на двери либо над ней.

Требования к дверям в котельную

Какой должна быть дверь в котельную? Помещение обязательно должно быть оборудовано дверью, ведущей на улицу. Ширина проема составляет не менее 800 мм. Створка уличной двери открывается наружу. Если здание котельной примыкает к другому зданию, чаще всего это частный жилой дом, внутренняя дверь должна быть 3-го типа с пределом огнестойкости не менее 45 минут. Важно: любые двери, которые ведут из котельной в другие помещения жилого или общественного здания, должны быть огнестойкими.

В котельной и бойлерной необходим постоянный приток воздуха, поэтому все двери в котельную оборудуются вентиляцией. Размер вентрешетки составляет не менее 16 на 16 см. Двери с вентиляцией обеспечат поступление в помещение кислорода. В противопожарных дверях она является не накладным, а встроенным в конструкцию элементом.

Основные требования к дверям в котельную:

  • Огнестойкость не менее 45 минут
  • Наличие вентиляционной решетки

Требования к дверям в котельное помещение: размеры, направление открывания, наличие вентиляционных решеток, предел огнестойкости.

Модели дверей в котельную от «СТРОЙСТАЛЬИНВЕСТ»

Двери в топочную котельную

Двери в топочную котельнуюТребования к техническим дверям в котельную касаются прежде всего огнеупорности и прочности конструкции. Двери в газовой котельной производятся из холоднокатаной стали, которую сгибают в профиль. В полотно монтируют огнеупорный замок. Полость двери заполняют негорючим наполнителем, имеющим низкую теплопроводность. По периметру прокладывают терморасширяющуюся ленту. Под воздействием высокой температуры она расширяется и заполняет собой проемы, в том числе щели вентиляционной решетки. Также дверь комплектуется противодымным уплотнителем. Изделие покрывают антивандальной, устойчивой к повреждениям краской.

Покупка дверей для котельной и бойлерной в «СТРОЙСТАЛЬИНВЕСТ»

Купить технические двери в котельную можно в компании «СТРОЙСТАЛЬИНВЕСТ». Преимущества покупки изделия от производителя:

  • Качество дверей и соответствие их требованиям законодательства: двери сделаны из негорючих материалов и имеют огнеупорные элементы
  • Использование надежной фурнитуры от проверенных поставщиков
  • Практичность и безопасность эксплуатации; огнестойкость дверей подтверждена в ходе испытаний
  • Возможность индивидуальной комплектации
  • Бережная доставка и грамотная установка
  • Гарантия
  • Оптимальные цены

У компании «СТРОЙСТАЛЬИНВЕСТ» есть в наличии все необходимые документы: лицензия на монтаж и обслуживание дверей, сертификаты и паспорта на изделия. Качественные конструкции сделают котельные безопасными. В случае пожара дверь заблокирует пламя, не дав ему распространиться.

Металлические двери в котельную и бойлерную

Котельная имеет особый микроклимат и температурный режим. Кроме того, она представляет собой объект повышенной опасности. Поэтому стандартная входная дверь здесь использоваться не может. Однако наша компания может изготовить металлические двери в котельную в строгом соответствии с техническими требованиями и гарантировать полную безопасность.

Требования к дверям котельной

  • Минимальная ширина – 80 см.
  • Дверь должна открываться наружу. Это правило пожарной безопасности: в случае возгорания эвакуация упрощается.

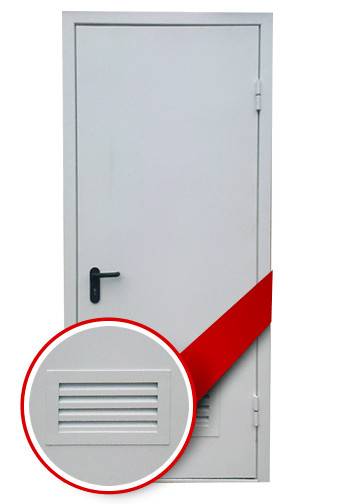

  • В двери должна иметься вентиляционная решетка необходимого размера, обеспечивающая движение воздушного потока.
  • Дверь также должна оснащаться окном, если в помещении нет такового. Его площадь независимо от места установки (стена, дверь) должна быть минимум 0,8 кв.м.
  • Обязательно наличие противопожарной фурнитуры и замков.
  • Если дверь разделяет котельную или бойлерную с жилым помещением, рекомендуется использовать противопожарную модель.

Варианты изготовления решетки

Решетка на двери котельной может быть стандартной или регулируемой.

В первом случае у вас нет возможности закрыть решетку, и поток воздуха будет постоянным. Однако у такого решения есть минус: зимой сквозняк будет довольно сильным, и вы будете отапливать не только котельную, но и улицу.

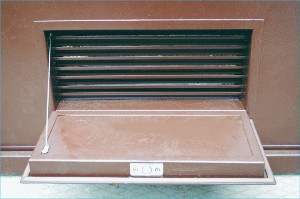

Для предупреждения теплопотерь можно приобрести дверь с регулируемой решеткой. Ее можно закрыть с внутренней стороны, перекрыв путь сквозняку. Таким образом, вы сократите расходы на отопления, но при этом сможете в любой момент проветрить котельную.

Лучшие двери для вас

Металлические двери в бойлерную должны соответствовать техническим требованиям, регулируемым правилами пожарной безопасности, быть безопасными и надежными. Поэтому рекомендуется доверить ее изготовление специалистам.

Наша компания обладает необходимой квалификацией. Каждый наш сотрудник – это настоящий профессионал. Опыт наших сотрудников – это гарантия успеха и высокого качества продукции.

Мы производим металлические двери для котельных с учетом всех описанных выше требований, обязательно встраиваем решетку или окно в соответствии с правилами пожарной безопасности. Вы можете быть уверены, что котельная (в том числе и дверь) пройдет проверку газовых служб.

При этом вам доступен большой выбор продукции. Мы изготавливаем двери различных цветов, на основе самых прочных и эстетичных современных материалов.

Классификация дверок для печей и каминов

Печные дверцы. Классификация дверок для печей

Невзирая на то, что печные двери достаточно просты в своем исполнении, тем не менее дверцы для печей и каминов весьма разнообразны и различаться по назначению,  материалам изготовления, размерам и другим эксплуатационным характеристикам. Основным требованием для всех видов печных дверок является обеспечение пожарной безопасности при эксплуатации отопительной конструкции. Все материалы, из которых изготовлена печная дверца, должны иметь высокий уровень прочности и огнеупорности. Изготовленная дверь должна обеспечивать пожаробезопасность и уметь противостоять влиянию высоких температур.


Топочные дверцы

Топочные дверцы – предназначены для доступа к топки печи, для закладки топлива: дров, угля и т.д.. Следует понимать, что топочные дверцы, должны обладать неким уровнем герметичности, для регулировки подачи кислорода в топочную камеру. Качественной дверцей считается та, которая способна регулировать подачу кислорода в печь либо препятствовать поступлению неконтролируемых потоков воздуха в топку. Это дает возможность влиять на скорость и эффективность сгорания топлива, регулировать количество сжигаемого топлива и эффективней его использовать.

По указанному принципу топочные печные дверцы делят:

  • Негерметичные;
  • Уплотнённые;
  • Герметичные.
Герметичная печная дверца со стекломГерметичная печная дверца со стеклом Уплатнённая печная дверцаУплотненная глухая печная дверка Негерметичная глухая печная дверцаНегерметичная глухая печная дверца

Герметичные дверцы имеют конструктивные особенности:  изолирующий термостойкий шнур и прижимной механизм, за счет которых дверца плотно прилегает к печи и препятствует не контролируемому поступлению кислорода в топку печи, то есть дает возможность регулировки пламени и скорости сгорания топлива. КПД печей с герметичной дверцей выше. Герметичные топочные дверцы дают возможность получить больше тепла и снизить объемы потребляемого топлива.

Уплотненные печные дверцы, так же обеспечивают некоторый уровень герметичности. Они отличаются от герметичных отсутствием термостойкого шнура, при этом так же используется прижимной, запирающий механизм.

Негерметичные – обычные классические печные дверцы, имеющие простой запирающий механизм – ручку, закрывающий дверцу путем поворота вокруг своей оси.

Печные дверцы со стеклом или без стекла

Топочные дверцы так же принято разделять по наличию или отсутствию стекла.

Топочные печные дверцы со стеклом оснащены термостойким стеклом, способным выдерживать высокие температуры. Такие дверцы позволяют смотреть на огонь, создают атмосферу комфорта и уюта. Но печные дверцы со стеклом, та же имеют ряд минусов:

  1. Эффективность, КПД печи с дверцей со стеклом ниже, так как часть образующегося при сгорании топлива тепла рассеивается через стекло, а не передается тепло аккумулирующим элементам печи. При этом, чем больше размер стекла печной дверцы, тем больше снижается эффективность.
  2. Так же, печь с дверцей со стеклом должна иметь конструктивные особенности, обеспечивать обдув стекла потоками горячего воздуха, иначе на стекле топочной дверцы постоянно будет оседать сажа, и закопченное стекло постоянно будет требовать очистки.

Печные дверцы без стекла обычно называют – сплошными или глухими.

Печной портал со стекломПечной портал со стеклом Поддувальная печная дверцаПоддувальная печная дверца Прочистная печная дверцаПрочистная печная дверца
Поддувальные печные дверцы

Поддувальные дверцы предназначены для доступа в зольную камеру (поддувала) для уборки золы, а так же для и регулировки подачи воздуха в топку печи через колосниковую решётку.

Поддувальные дверцы, в зависимости от возможности обеспечивать герметичность, так же как и топочные разделяют на герметичные, уплотнённые и негерметичные. Герметичные поддувальные печные дверцы имеют прижимной механизм и термостойкий шнур. Уплотненные имеют или прижимной механизм или теплоизоляционный шнур, обеспечивают некоторый уровень герметичности.

Негерметичные поддувальные дверцы – обычные, как правило недорогие дверцы имеющие простое запирающие устройство не обеспечивающее герметичность.

И топочные, и поддувальные дверцы могут быть оборудованы системой регулировки режимов горения, шибером. Шибер печной дверцы позволяет регулировать уровень огня в топке печи. Достаточно приоткрыть шибер, для подачи воздуха в топку, и при этом не требуется приоткрывать саму дверцу.

Печные порталы

Печные порталы – конструкция совмещающая в себе топочную и поддувальную печную дверцу. Печной портал является не только украшением передней части печи, но и снимает часть тепловой нагрузки увеличивая долговечность печи. Так же печной портал упрощает возведение печи или её ремонт.

Прочистные печные дверцы

Прочистные дверцы предназначены для доступа к дымовым каналам печи. Кирпичные отопительные печи, как правило имеют каналы, по которому двигаются потоки горячего воздуха, и прежде чем попасть в дымоход нагревают печь. В местах поворота печных каналов устанавливают прочистные дверцы, для периодического удаления пепла и сажи, которые оседает на поверхности каналов. Часто печники в целях экономии обходятся без использования прочистных дверок, оставляют в кладке закладной, помеченный кирпич, который при необходимости вытаскивается для прочистки каналов печи. Конечно, использование прочистных дверок делает процесс очистки гораздо удобней.

Чугунные или стальные печные дверцы?

Так же важной особенностью печной дверцы является материал её изготовления. В основном, помимо стекла, для изготовления печных дверок используется чугун, либо жаростойкие сорта стали.

Чугунные печные дверцы – прочные, так как чугун прочнее более стоек к воздействию высоких температур чем сталь. Но чугун значительно тяжелее, и не всегда из чугуна можно изготовить дверцу особой формы, или конструкции. Производство чугунных изделий требует литейного производства, производственных мощностей. Чугунные изделия невозможно производить силами малого бизнеса, или в условиях кустарного производства.

Стальные дверцы всё таки достаточно прочны, и термоустойчивы для своих целей. Кроме того, из стали проще изготовить дверку для печи или камина практически любой, даже экзотической формы.

И чугунные и стальные печные дверцы достаточно прочны и надежны. А какие печные дверцы купить – решать Вам.

Требования к дверям в котельную

Двери на заказ

Входные двери на заказ

Технические двери, белые двери и двери внутреннего открывания

Различные виды ворот и двери-решетки

Особенности

Конструкция

Технология изготовления

Коробка металлических дверей

Створки/Фрамуги

Открывание

Детали металлической конструкции

Типы конструкций

Отделка

Виды отделок металлических дверей

Наличники

Дополнительные разновидности отделки

Покраска торцов полотна и коробки

Фурнитура

Замки для металлических дверей

Типы замков

Дополнителные детали замков

Дополнительная фурнитура

Услуги

Замер и доставка металлических дверей

Ремонт старых дверей

Сопутствующие работы и услуги

Разное

Статьи

Вакансии

Подбор замка по типу

Нормативы

Строительные нормативы

Технологические нормативы

Нормативы ЕСЗКС

Нормативы для сертификации

Объекты

Двери для маломобильных групп населения (МГН)

Двери и люки на чердак

Другие двери

Лишние нормативы

Общие требования к дверям

Требования к дверям в квартиру

Требования к дверям в комнаты хранения наркотиков (КХН)

Требования к дверям в котельную

Требования к дверям в подвалы и цокольные этажи

Требования к дверям для комнат хранения оружия (КХО)

Требования к защитным дверям

Требования к противопожарным дверям

Требования к тамбурным дверям

Требования к уличным дверям и входным дверям в здания

Требования к эвакуационным дверям

Главное меню

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи
Дровяные кирпичные печи, все еще весьма распространены в сельской местности, и в остальных местах, удаленных от газовых магистралей и городского центрального отопления. Множество кирпичных печей уже находятся в эксплуатации, некоторое количество строится, так что, вопросы повышения эксплуатационных характеристик отдельных узлов в частности и печей в целом имеют важное значение. Одним из наиболее часто выходящих из строя частей кирпичной печи, является топочная дверца, а если быть точнее — ее заделка. Действительно, топочная дверца подвержена действию высоких температур, механических ударных нагрузок при загрузке поленьев. Часто, через непродолжительное, относительно всего срока службы печи, время, дверца начинает болтаться, крошатся и даже вываливаются кирпичи вокруг нее, образуются крупные щели. Разумеется, совсем уж плачевные случаи, как правило, следствие ошибок в заделке. Однако и без них, заделка служит не слишком долго и требует периодического ремонта.

Основным, часто используемым способом крепления топочной дверцы в кирпичной кладке печи — заделка в швы проволочных «кос», продетых в четыре отверстия на рамке дверцы. Как более совершенный вариант — вместо проволоки, используют мотоциклетные спицы.
Пожалуй, здесь же стоит упомянуть способ закрепления дверцы современными металлическими дюбелями.

Еще один довольно простой способ заделки — при помощи кляммеров (лапок). К рамке дверцы привинчивают или приклепывают металлические полосы, которые потом отформовывают и заделывают в горизонтальные и вертикальные швы кладки.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

Способ на первый взгляд хорош.

Здесь стоит вспомнить о важном правиле в печном деле — учитывать разницу коэффициентов линейного расширения материалов при нагревании. У металла и кирпича он (коэффициент) разнится более всего и нужно обязательно разделять эти материалы относительно мягкой огнестойкой прокладкой. В былые времена это был асбестовый шнур, в чистом виде или вымоченный в жидкой глине, сейчас часто используют современные огнеупорные материалы — огнестойкие керамические ваты и войлоки.

Вернемся к кляммерной заделке. Если саму рамку дверцы можно изолировать, например, обмотав ее снаружи по периметру асбестовым шнуром, то металлические полосы кляммеров не изолировать ни как и они станут выкрашивать глиняный раствор из швов.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

Как некая разновидность — металлические элементы, закрепленные к рамке дверцы, но не фиксирующиеся в швах, а держащих дверцу за кирпичи. Уже гораздо лучше — можно проложить огнеупорным картоном и избавиться от трещин в дальнейшем. Прочность заделки тоже хороша, большая площадь «держания» позволяет несколько свободнее обращаться с дровишками и кочергой. Вполне не дорогой, не сложный и экономный в смысле материалов способ.

Для печей сложенных из простого глиняного кирпича, большего пожалуй, и не нужно, но в современных вариантах кирпичных печей с топкой футерованной огнеупорным кирпичом способ не достаточно хорош.

Футеровкой топки шамотом, мы существенно увеличиваем ее ресурс, но заделка топочной дверки по последнему способу, оставляет несколько мест, где высокие температуры, воздействуют на глиняный кирпич. На фото выше, это торцы кладки, по бокам от дверцы, на следующем — верх и низ.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

Последняя заделка, после пяти лет эксплуатации показала хорошую надежность — дверца ничуть не расшаталась, стоит как вкопанная, но глиняные кирпичи изнутри сверху разрушились и требуют замены, в то время как остальная часть топки защищенная огнеупорным шамотным кирпичом, износилась конечно, но держится молодцом.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

То есть, требуется все, тоже самое, но с лапами по всему периметру. Нечто вот такое.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

Способ несколько более расточителен в смысле материалов, но весьма надежен и может быть рекомендован для использования. Его мы и рассмотрим более подробно. Итак.

Что понадобится.

Инструменты.

Самый, что ни на есть обычный, набор слесарных инструментов, маленькая отрезная машинка (болгарка) с абразивными дисками, тонкими для резки, хотя бы одним толстым для зачистки. Защитные очки или что лучше — щиток на всю… на всё лицо. Если хотим к восьмидесяти годам слушать Бетховена не через слуховой аппарат, добавляем к этому защитные наушники или беруши — при зачистке машинкой, грохот и звон стоит изрядный. Нечто ручное для сверления. Использовался и небольшой сварочный инвертор с принадлежностями, плюс тоненькие (2мм) электроды. Пробовал МР-3, хорошо работают УОНИ, можно конечно и специальные для нержавеющей стали, если не жалко. В первом варианте изготовления, где только гибка, без сварки можно и обойтись. Да, сверх обычного разметочного инструмента, хорошо бы иметь большой угольник, со стороной, этак в пол метра. Это здорово увеличит точность разметки.

Материалы.

Подходящий по размерам, кусочек листа нержавеющей стали. Очень желательно, что бы она была жаропрочной. Не путать с «жаростойкой» (окалиностойкость). Единственный раз в сети попалось видео подобной конструкции, где автор применял именно жаропрочную нержавеющую сталь, весьма малой толщины, что-то около 0,5…0,75 мм. В таком случае, понятно, применим только способ изготовления гибкой, если только вы не располагаете специальными инструментами для сварки тонкой нержавейки.

В авторском варианте, применялась нержавеющая сталь неизвестной (и едва ли жаропрочной) марки, толщиной 1.5 мм. Не нарочно, какая была. Практика, однако, показала достаточно высокую стойкость материала. Так же, несколько избыточная толщина, тем не менее, позволяет использовать обычную ручную дуговую сварку.

Крепёж — стандартные болтики или винтики М5 с гайками. Пожалуй, лучше выбирать с головками помассивней, чтобы дольше не сгорали.

Крепление-коробка изготавливалась двумя способами.

Первый — делалась общая большая развертка и путем гибки, получался этакий короб без дна и крышки. Перпендикулярно стенкам короба отгибались лепестки. Устанавливалась дверца, размечались и сверлились отверстия. Дверца закреплялась винтиками и собственно все.

Разметка и вырезание заготовки.
Здесь, стоит сказать, что для получения малого радиуса гибки, при столь толстом материале, требуется некоторая подготовка места сгиба. Подготовка заключается в надрезе материала по линии сгиба, примерно на три четверти толщины, и разделка — придание резу V-образного профиля. С углом 90 или чуть более градусов у основания. Единственный инструмент более-менее подходящий для данной цели — отрезная машинка (болгарка). Как на мой вкус, стоит пользоваться, вариантом с меньшей мощностью и меньшим диаметром круга.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

Действовать приходится так. Первый рез выполняется перпендикулярно поверхности материала, на нужную глубину по линии разметки. Это довольно сложно сделать хорошо с первого раза. Рез лучше делать не сразу на всю нужную глубину, а за несколько проходов, так меньше шанс пропилить насквозь и получается ровнее. Труднее всего сделать самую первую ровную канавку. У меня, как правило, получается тем лучше, чем менее ответственная деталь — при работе стоит несколько раскрепостить плечи и руки и не придавать много значения возможным небольшим огрехам.

После первого пропила, по нему как по направляющей делают еще два прохода инструментом, повернутым каждый раз на 45 градусов относительно основного. Примерно конечно, но лучше чуть больше. Это уже не сложно, нужно только повернуть или повернуться к заготовке так, чтобы канавка была у нас справа налево, а не сверху вниз. Так получается ровнее. Ну и болгарку перехватить по другому.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

Потом сгибаем так, чтобы рез был внутри. Пользоваться какими ни будь упорами или направляющими нет нужды, сгиб все равно пойдет по месту минимальной толщины, уж как напилили.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

Глубина первого пропила, в идеальном случае должна быть такой, чтобы заготовка по готовому резу сгибалась, с некоторым, довольно приличным усилием, но руками. При этом, внешняя поверхность сгиба будет чуть матовой, но без заметных трещин.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

Форма же пропила, в идеале должна приводить к полному смыканию стенок на готовом гибе.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

Итак, вырезались заготовки, в нужных местах делались пропилы, сквозные и для сгибов. Здесь нужно быть внимательным и вполне представлять себе готовое изделие — ряд сгибов (их разделки) расположены на противоположной стороне.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

После возни с пропилами, несколькими движениями, по линиям сгибается коробка с лепестками.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

Примеряем дверцу, размечаем отверстия, сверлим, крепим. Лишнее от резьбы отрезаем. Крепится винтом и гайкой. М5. Стопоров и шайб не применял, но если терзают сомнения, можно накернить в центр обрезанного.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

Теперь из мелких обрезков привариваем уголки. С лицевой стороны, иначе конструкция носит несколько незавершенный вид. Просто приставляются к нужному месту кусочки с прямым углом, хотя бы немного больше нужного и сваркой, несколькими точечками закрепляется . Потом лишнее отпиливается. Сварочные швы зачищаются. Острые кромки притупляются.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печиНадёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

Лапы со стороны топки несколько великоваты, можно обойтись и меньшими.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

Эта же заделка, после 3.5 лет эксплуатации в кирпичной банной печи. На нижней полке зола, рассмотрим боковую сторону. Немного окалины, заметные покоробленности и изгибы отсутствуют, головки болтиков на фото не видны, но смею заверить они тоже в весьма приличном состоянии. Наружная кирпичная кладка разрушений не имеет, футеровка тем более. В целом, состояние отличное, а учитывая значительно более интенсивную топку банной печи по сравнению с отопительной, и вовсе превосходное. Возможно, этому способствовала значительная толщина материала и общая жесткость конструкции.

Заделка, несмотря на большую по сравнению с распространенными способами стоимость, чудо как хороша, однако способ изготовления короба с лапами, гибкой, не слишком точен. По определению. Сложновато учесть до миллиметра, все эволюции заготовки в процессе гибки и как следствие — либо не влезет дверца, либо зазоры великоваты. Можно заполнить их тем же огнеупорным войлоком, но это не дело.

Второй вариант изготовления. Сваркой.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

Намедни, решил опробовать. Основной короб делал из двух Г-образных частей.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

После примерки, обрезал краешки в размер и сваривал. Особенной герметичности здесь не требуется — точечками, через сантиметр-полтора. Потом зачистить все лишнее на швах.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

После, аналогичным образом, привариваются лапы.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

После зачистки, можно замуровывать на место службы, обернув предварительно мягким огнеупором. На фото ниже, применен базальтовый стёганый мат, толщиной 10 мм.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи

Способ, не смотря на несколько большую трудоемкость, понравился больше. Дверца сидит значительно более плотно, в процессе изготовления, значительно меньше треволнений — влезет/не влезет дверца в конце. Более того, для конструкции можно использовать более мелкие обрезки материала, что порой, весьма удобно.

Опыта эксплуатации заделки такого типа изготовления пока нет — печь еще не закончена, но причин сомневаться в ней тоже никаких.

Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи Надёжная и долговечная заделка топочной дверцы в кирпичной дровяной печи Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
