Дымоход для твердотопливного котла своими руками

Чтобы сократить стоимость работ по установке твердотопливного котла, можно самостоятельно смонтировать и установить дымоход для котла длительного горения. Следуя проверенным рекомендациям специалистов, вы сможете выполнить все работы быстро и качественно. Существует несколько методов монтажа дымохода для твердотопливного котла, каждый из которых продуман до мелочей. В данном обзоре мы подробно расскажем вам об отличительных чертах и преимуществах каждого из этих способов.

Существует несколько методов кладок дымохода, каждый из которых продуман до мелочей:

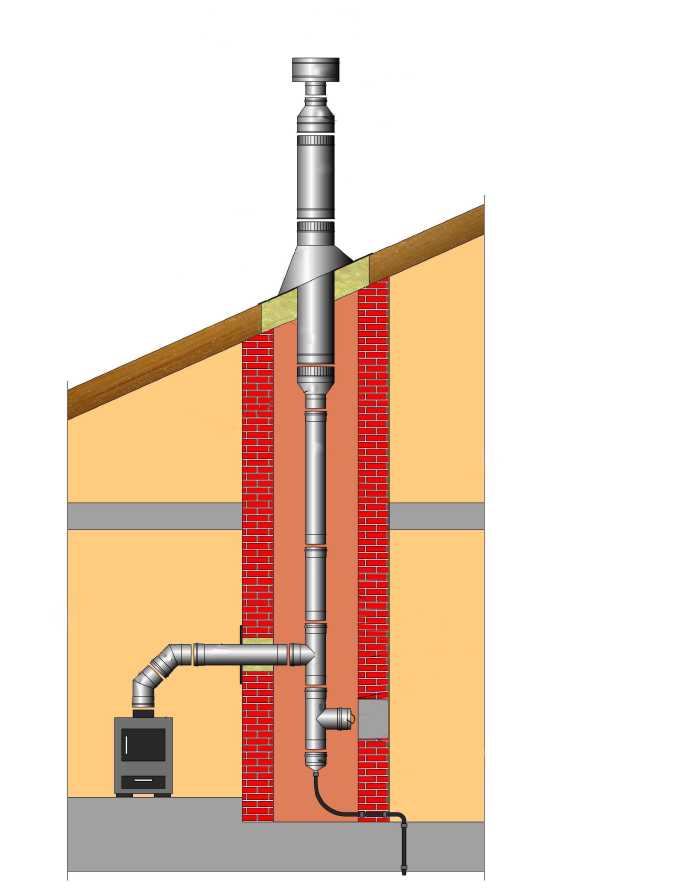

1-я конфигурация дымохода

2-я конфигурация дымохода

3-я конфигурация дымохода

4-я конфигурация дымохода

Содержание:

1. Особенности обустройства дымохода
2. Конструкция дымоотводного канала для твердотопливного котла
3. Основные требования к дымоходным каналам
4. Монтаж дымохода
5. Кирпичный дымоход для твердотопливного котла
6. Стальной дымоход
7. Сэндвич-дымоход

Особенности обустройства дымохода своими руками

Для выполнения данных работ вам не потребуются специальные знания и навыки печника. Реально выполнить работу самостоятельно. Однако важно четко понимать специфику процесса горения и представлять, как продукты сгорания топлива выводятся наружу. Данные нюансы опираются на базовые знания из области физики.

Конструкция и технология монтажа всей системы отопления, включая котел и дымоход, продуманы таким образом, чтобы сделать процесс обогрева жилища максимально безопасным. При малейшем отступлении от общепринятого порядка установки дымохода на твердотопливный котел вы рискуете не обеспечить полноценное отведение угарных газов из дома, что, в свою очередь, уже чревато серьезными последствиями. Поэтому важно принимать во внимание советы специалистов и физические законы, на которых основывается работа теплоносителя и дымохода.

Чтобы обеспечить качественное выведение газов из топки, важно обратить особое внимание на следующие параметры дымоходного канала и креплений:

• внешние факторы — высота трубы по отношению к коньку крыши, наличие высоких строений рядом с домом, расстояние до края кровли с учетом угла ее наклона, специфика перекрытия и т. д.
• диаметр дымохода;
• длина разгонного сектора;
• способ утепления.

Необходимо отметить, что при слишком низкой и, наоборот, чрезмерной высокой тяге производительность котла падает.

Конструкция дымоотводного канала для твердотопливного котла

Многих интересует вопрос, из чего сделать дымоход для твердотопливного котла? Агрегат для такой отопительной системы может быть изготовлен из разных материалов. Необходимо принимать во внимание конструктивные особенности канала. В систему отвода дыма для твердотопливного котла входят следующие обязательные составляющие:

1. Труба. Это, по сути, сам дымоход, по которому дымовые газы выходят из топки на улицу. Труба может иметь округлую или прямоугольную форму. Важно, чтобы она была произведена из прочного, долговечного и устойчивого к нагреванию материала.
2. Узел для сбора конденсата. Согласно законам физики, когда нагретый воздух соприкасается с охлажденным объектом, создается конденсат — мельчайшие капли влаги, оседающие на поверхности вышеупомянутого холодного объекта. Сборник конденсата позволяет удалить излишки жидкости из отопительной системы. Скапливается он, как правило, в шахте дымоотвода (отсеке) и постепенно стекает вниз, рискуя оказаться в котле. В связи с этим узел для сбора конденсата устанавливается на нижнем участке трубы. При этом он играет роль своеобразного тройника, соединяющего котел и дымоход, которые не должны контактировать напрямую.
3. Отверстие для ревизии. Через это выводное отверстие влага выделяется из отопительной системы посредством конденсатосборника.
4. Шибер. Шибером называют небольшой заслон, который устанавливается в дымоходе для эффективного контроля над силой тяги в дымоходе. Она позволяет регулировать интенсивность сжигания топлива и продолжительность его горения в котле.

Элементы конструкции дымоотводного канала для твердотопливного котла

Конструкция дымоотводящей шахты может меняться в зависимости от материала, из которого она изготовлена, и особенностей самого котла. Однако вышеперечисленные cоставляющие должны быть у всех систем данного типа.

Основные требования к дымоходным каналам

Как правило, схема обустройства огнестойкой дымоотводящей шахты прилагается к заводской инструкции по эксплуатации самого твердотопливного котла, поскольку каждая отопительная система имеет свои технические особенности. Но у всех топочных моделей таких котлов схема монтажа трубы должна отвечать современным требованиям пожарной безопасности и защиты — в особенности, если рядом с участком крыши, через который проходит дымоход, есть высокие деревья.

К дымоходным компонентам предъявляются следующие требования:

1. Высота трубы обычно указывается в тех. паспорте на котел. Крайне важно, чтобы вы придерживались указанных цифр при сооружении дымоходной шахты. Кроме того, при расчете высоты канала следует принимать во внимание высоту самой крыши, угол ее наклона, расстояние до конька и т. д.
2. Дымоход должен располагаться строго вертикально — только при соблюдении этого соответствия продукты сгорания топлива будут быстро, эффективно и в полном объеме выводиться за пределы помещения.
3. Важно, чтобы площадь поперечного сечения канала была больше площади поперечного сечения отводящего патрубка в отопительном котле. В крайнем случае, эти параметры могут быть одинаковыми. Но недопустимо, чтобы площадь поперечного сечения трубы была меньше, чем аналогичный показатель в отводящем патрубке.
4. Обустройство разгонного участка. Эта часть дымохода необходима для горизонтального и вертикального подключения дымохода к отопительному котлу. Зачастую мастера сначала монтируют короткий патрубок или тройник, а после него устанавливают 1 метр вертикальной трубы. Его задача — «запускать» тягу дыма. После нее можно монтировать горизонтальные секции и ответвления шахты.

Если крыша вашего дома выполнена из легковоспламеняющихся материалов, подумайте о монтаже дефлектора: он обеспечит гашение искр в случае неполного сгорания дров и пожаробезопасность.

Специалисты рекомендуют внимательно выбирать место для монтажа зонта. Делать это важно предварительно. Он устанавливается в области ветрового подпора. Найти соответствующую зону можно следующим образом: выберите точку, которая располагается ближе всего к вершине дымоходной трубы (это может быть конек крыши), и мысленно прочертите отрезок, соединяющий выбранную точку с линией горизонта под углом 45°. Зонт следует располагать выше получившегося отрезка.

Как установить дымоход на котел

Сборка такой конструкции не представляет существенных трудности: просто тщательно зафиксируйте составные части дымохода одну над другой.

Выполнить правильный монтаж дымохода для твердотопливного котла можно двумя разными способами:

• По конденсату. Данная методика предусматривает установку определенных деталей друг в друга в том направлении, в котором капли конденсата стекают по трубе. Схема сборки дымохода по конденсату применима тогда, когда в системе нет специального сборника для влаги.
• По дыму. Название этого варианта монтажа говорит само за себя: элементы трубы стыкуются в том направлении, в котором продукты сгорания топлива будут выводиться наружу.

С точки зрения правильности и эффективности, нормального функционирования, оба решения относятся к равнозначным.

Кирпичный дымоход для твердотопливного котла

Трубы из кирпича подходят только для высокопроизводительных отопительных приборов с большим КПД. Связано это с физическими особенностями материала: он очень медленно нагревается (это объясняется толщиной кирпича), а значит, выведение дыма у печи с небольшой производительностью будет крайне медленным и слабым.

Очевидное достоинство кирпичного дымохода — высокий показатель термоустойчивости и термоизоляции — такая система дымоотведения легко выдержит температуру нагрева до 900°С.

Говоря о недостатках агрегатов следует упомянуть быстрое разрушение — внутренняя поверхность стандартного кирпичного канала быстро накапливает сажу и конденсат, которые способствуют образованию сколов и трещин. Чтобы предотвратить эту проблему, вы можете вложить внутрь кирпичного дымохода еще один — стальной.

Конструкция кирпичного дымохода

Специалисты компании «Теплодар» не рекомендуют монтаж кирпичных дымоходов с твердотопливными котлами бренда. Для наших отопительных систем предельно подходят стальные дымоотводные каналы. Именно о них мы расскажем ниже.

Стальной дымоход — подключение твердотопливного котла

Конструкции данного котлоагрегата одни из популярных, изготавливаются из нержавеющей стали, и в числе их преимуществ следующие:

• высокая термостойкость — такие каналы легко переносят нагрев до 700°С;
• практичные и удобные в обслуживании;

• простота проектирования в любых ситуациях;

• минимум конденсата — стальные трубы оптимально нагреваются и остывают довольно быстро, поэтому на них не накапливается влага из горячего воздуха;
• отличная теплоизоляция;
• модели работают эффективно в жилых домах за счет своих функций;

• не подверженность деформациям;

• невысокая цена по сравнению с другими вариантами;

• моментальный монтаж/демонтаж/подключение укладки и возможность корректировки конструкции — при необходимости достаточно разобрать такой дымоход и добавить к нему нужные элементы, например, шибер;
• минимальное обслуживание.


Трубы, выполненные из нержавейки, пользуются большим спросом, поскольку они отличаются высокой прочностью, мощностью и долговечностью (работают десятилетиями). Дымоходы из обычной стали служат, в свою очередь, не более 3-5 лет.

Специалисты компании производителя «Теплодар» обладают большим опытом и рекомендуют потребителям для наших жаропрочных отопительных систем подходящие стальные дымоотводные каналы. Профессионалы окажут помощь в выборе правильного готового варианта.

Сэндвич-дымоход

Эта разновидность жаропрочного дымохода представляет собой составные секции длиной от 0,5 м до 1 м, которые изготавливаются из пары отдельных труб, вставленных друг в друга с дополнительным слоем теплоизоляционного материала. Ее плюсы:

1. Многослойная пожаробезопасная конструкция обеспечивает дополнительный эффект утепления дымоходного канала. Это, в свою очередь, значительно защищает трубу от конденсата.
2. Не подверженность коррозии.

3. Такие дымоходы не боятся химически агрессивных веществ, образующихся в процессе сжигания различного топлива.
4. Агрегаты оборудуются за короткий промежуток времени.

5. Сэндвич-дымоходы считаются наиболее надежными в плане пожарной безопасности, отличаются повышенной работоспособностью.
6. Все приборы соответствуют заявленным характеристикам и изготовлены по нормам ГОСТа.


Конструкции этого устройства подходят для установки в здания, выполненных из любых материалов. Они максимально удобны в эксплуатации и совместимы со всеми типами отопительных систем, комфортны для жильцов, надежные, быстро монтируются..

Конструкции сэндвич-дымоходов максимально удобны в эксплуатации и совместимы со всеми типами отопительных систем.  Именно поэтому таким изделиям отдают предпочтения многие владельцы.

В ассортименте интернет-магазина «Теплодар» представлены все основные элементы и комплектующие, которые могут понадобиться вам при монтаже или замене дымохода. Мы реализуем новые конструкции марок из нержавеющей стали, как одностенные, так и двустенные (огнеупорные сэндвич-дымоходы).

В наличии всегда представлены дымоотводные каналы различного диаметра (90, 115, 150, 200 и 280 мм).

Чтобы подобрать нужный комплект для изготовления дымохода своими руками или уточнить требования для монтажа определенной модели для качественного прогрева, узнать ее свойства, вы можете обратиться непосредственно к менеджерам нашего интернет-магазина и получить бесплатную консультацию. Вся информация доступна на сайте. В каталоге можно подобрать, заказать и купить подходящие модели.

Выполнить самостоятельный монтаж дымохода для котла длительного горения при наличии необходимых инструментов не так сложно, если учесть все нюансы описанные в статье. Если же вы сомневаетесь, что сможете самостоятельно сконструировать, собрать дымоход, лучше доверить работу опытным профессиональным монтажникам. Наши советы и рекомендации помогут вам оценить результат их работы.

Правила подключения твердотопливного котла

Твердотопливные котлы в отличие от газовых не имеют в своем корпусе таких элементов как расширительный бак, циркуляционный насос, группа безопасности, поэтому их возможно смонтировать самостоятельно и от того как это будет сделано, будет зависеть удобство эксплуатации котла, безопасность и эффективность работы.

Приводим классическую схему обвязки твердотопливного котла в закрытой системе отопления с принудительной циркуляцией.

Безусловно при такой схеме обвязки, котел будет справляться со своей задачей, но не так эффективно как это возможно.

Для того чтобы достичь максимального комфорта при эксплуатации твердотопливного котла, необходимо :

1. Установить буферную емкость (аккумулирует тепло и отдает его системе отопления после сгорания топлива)
2. Установить трехходовой клапан — осуществляет подмес горячей воды (достигается необходимая для котла температура обратой воды, вследствие чего исключается образование конденсата, дегтя, смоляных отложений, увеличивается срок службы котла)
3. Установка группы безопасности котла (воздухоотводчик, предохранительный клапан, манометр)

Схемы обвязки могут и отличаться от предложенных, но одно остается неизменным – НАЛИЧИЕ на подающем трубопроводе ГРУППЫ БЕЗОПАСНОСТИ котла .

Эффективная работа пиролизного котла «Гейзер»

Для эффективной и безотказной работы пиролизного котла необходимо правильно выполнить следующие условия, которые подходят и для других твердотопливных котлов:

• Правильная система отопления
• Правильная система дымоотведения
• Правильно подготовленное топливо

Условия монтажа и эксплуатации пиролизных котлов Гейзер.

Для того чтобы котел работал надежно, долго, экономично  нужно учитывать три вещи:  это правильно подведенная дымовая труба, система отопления и подаваемое топливо.



Дымоход (дымовая труба котла)

Правила установки дымохода.



Нам подходит стандартная правильная установка дымохода. В отличие от котлов прямого горения нам нужна утепленная труба, чтобы сократить до минимума возможность возникновения конденсата. Газы, которые уходят после разжигания,  имеют температуру в пределах 80-200 градусов. И если труба будет холодной, то будет появляться конденсат, он будет течь из конденсатоотводчика в приспособленное для этого место. При наличии утепленной трубы конденсата не будет, так как если есть конденсат, то значит где-то присутствует холодная дымовая труба, а такого быть не должно.



Установка дымохода «Под конденсат»



Установка трубы: первые два метра трубы должны иметь прямой участок вверх. Сначала на дроссель ставится старт-сэндвич, в него вставляется двустенная труба сэндвич и они закрепляются хомутом между собой. Затянули, под хомут лучше всего укладывать асбест.  В тех случаях, когда нужно провести трубу сквозь стену, или когда нужно вести по стене горизонтальный участок при этом не должен превышать полутора метров. Лучше сразу делать правильно, чтобы потом не пришлось переделывать: прямой участок вверх, на 2 метра или если труба подведена к стене, то расстояние между трубой и стеной должно быть не меньше 150 мм. Если выведете трубу за здание, то расстояние должно быть не меньше 250 мм.

Сначала устанавливается котел, на то место где он должен стоять и потом к нему постепенно подсоединяется дымоход. И уже тогда котел можно  будет немного скорректировать  на том месте, где он будет находиться. Если котел будет уже жестко зафиксирован, то придется столкнуться с трудностями, а при сохранении пространства для маневра оказывается гораздо проще.

Нужно обязательно первую трубу закреплять, чтобы дымоход не оказывал давления на котел, на его газоход, в противном случае, может попортиться сварка, и он потечет. Дымоход лучше закрепить. Крепежи должны идти через максимум 3 метра.

Минимальная высота трубы должна соответствовать мощности котла. Точно высчитать её без наличия специального прибора невозможно, минимально допустимую высоту, можно определить при зажигании котла. То есть если помещение невозможно за 2 часа разогреть до 90 градусов, то значит, не хватает тяги, следовательно, нужно увеличить высоту  дымохода. Дымоход должен быть на 50 см выше конька здания, находящегося ближе 10 метров от дымовой трубы. Дросселем задан диаметр дымохода, менять его категорически нельзя.



Отопительная система



Систему отопления должны устанавливать специалисты. Расчет при этом исходит из  того,  чтобы ваше помещение могло нагреваться при самой низкой температуре в отопительный период на улице, выше, чем 16 градусов тепла. Если ваша система готова дать температуру выше 16 градусов, то она подходит для работы. Насос рассчитывается по трем характеристикам:

1. Диаметр насоса, должен соответствовать диаметру патрубка обратки, иначе не получится обеспечить работу котла до 100%
2. Высота подъема воды вертикально, от начала выхода и до самой высокой точки
3. Длина трубопровода по горизонтали



Топливо



1. В котлах Гейзер можно использовать топливо  влажностью до 50%, в отличие от более требовательных котлов иностранного производства, где допустимый процент влажности не должен превышать  35%.  Первым делом необходимо организовать топливный склад, хотя бы просто навес, чтобы на топливо не попадала влага. И лучше приобретать больший объем, чтобы оставалось два месяца на сушку.
2. Плотность закладки: не должно быть больших промежутков между кусками, в этом случае они сложно загораются друг от друга, котел может начать задыхаться и показывать нестабильную работу. Подавать лучше как можно меньше промежутков между кусками топлива внутри топки. Идеальный вариант – это когда топливо на 10 см меньше глубины топки и укладывается друг на друга. Крупнокусковое сырье дольше горит, реже нужно подкидывать, легче регулировать мощность работы.



Паспорт «Гейзер»

Сертификат котлов ГЕЙЗЕР



Что такое пиролиз? — Grand Junction CO

Если у вас есть камин, то вы знаете, как важно вкладывать средства в регулярные осмотры и уход за дымоходом. Общие причины этого заключаются в том, чтобы избежать накопления креозота, трещин и повреждений, а также убедиться, что все работает правильно, чтобы избежать домашних пожаров и утечек угарного газа.

Однако существует еще одна опасность, которую многие недооценивают или никогда не слышали: пиролиз. Определение пиролиза — это «химическое или термическое разложение материала при воздействии на него тепла». По сути, когда пиролиз происходит с древесиной, окружающей ваш камин, такой как обрамление, это может быть химически изменено теплом и пламенем.

Что особенного в пиролизе?

Со временем материалы, окружающие камин, могут загореться. В то время как для воспламенения большей части древесины необходимо достичь температуры не менее 400 градусов по Фаренгейту, древесина, подвергшаяся пиролизу, может воспламениться при температуре до 200 градусов по Фаренгейту.

В связи с этим важно убедиться, что ваша система установлена ​​с надлежащими зазорами и соответствует минимальным стандартам, нормам и правилам, чтобы обеспечить более безопасное жилое пространство для вас и вашей семьи. Признаки пиролиза нелегко идентифицировать, так как внешний вид древесины не изменится сразу, и это может происходить медленно с течением времени и при постоянном использовании, если не были соблюдены зазоры или минимальные стандарты. Единственный способ предотвратить это — инвестировать в регулярный уход за дымоходом и осмотр системы с помощью профессионально обученной и сертифицированной компании по обслуживанию дымоходов.

Наша команда квалифицирована, чтобы помочь

Если вы живете в Гранд-Джанкшн или рядом с ним, то нет лучшей команды, на которую можно положиться, чем Доктор Трубопровод. Мы сертифицированы CSIA и NFI и являемся членами многих авторитетных организаций в мире трубочистов, таких как NFPA и NCSG. Мы также аккредитованы в BBB, и список учреждений, с которыми мы связаны, можно продолжать и продолжать! Излишне говорить, что мы можем участвовать в бесконечном количестве образовательных семинаров и занятий. Можно с уверенностью предположить, что мы действительно знаем все об уходе за дымоходом.

Чтобы провести тщательную и всестороннюю инспекцию этой осенью, назначьте встречу с нашей командой прямо сейчас. Мы позаботимся о том, чтобы ваша система работала надлежащим образом, безопасно и правильно, поэтому вам не нужно беспокоиться о пиролизе или других проблемах.

Дымоход здесь для вас!

Вы также можете рассчитывать на нас при любых монтажных работах! Если вы готовы установить новую печь, топку или камин в этот праздничный сезон, позвоните в нашу команду сегодня! Вы заслуживаете бесчисленных беззаботных и расслабляющих вечеров перед камином. Нельзя терять времени, когда дело доходит до лучшего дымохода и более безопасного жилого пространства. Вы можете позвонить нам или заполнить онлайн-форму обратной связи, чтобы связаться с нами!

Опасность пиролиза вашего камина и как этого избежать

Ежегодные осмотры дымоходов важны для защиты людей от различных рисков, связанных с каминами, по данным Американского института безопасности дымоходов (CSIA) и всех других ведущих экспертов по предотвращению пожаров. Среди угроз, которые могут быть устранены в результате осмотра дымохода, — опасный пожар, возникающий в результате пиролиза. Читайте дальше, чтобы узнать, что такое пиролиз и как он подвергает дом и его жителей риску.

Что такое пиролиз?

Органические материалы подвергаются термохимическому разложению при высоких температурах в процессе, известном как «пиролиз». Когда древесина и другие материалы разлагаются из-за пиролиза, пожар может начаться при воздействии только тепла и кислорода. Другими словами, горючие материалы, находящиеся в опасной близости от тепла, выделяемого пожарами, подвергаются химической трансформации. В конце концов, материалы могут воспламениться при воздействии температур до 200ºF.

Древесина, подвергшаяся воздействию пиролиза, не имеет внешних признаков того, что процесс произошел. Разложение древесины в доме может занять годы, при этом температура воспламенения древесины значительно снижается. Затем, без предупреждения, типичный пожар в камине или дровяной печи приводит к тому, что близлежащие дрова воспламеняются, превращаясь в быстро горящий ад.

Является ли пиролиз непосредственной или отдаленной угрозой?

Одной из ведущих организаций противопожарной защиты в США является Национальная ассоциация противопожарной защиты (NFPA). NFPA провела исследование скорости, с которой может происходить пиролиз. Во время испытания стопку древесноволокнистых плит толщиной в одну восьмую дюйма поместили рядом с дровяной печью. Печь использовалась всего четыре дня подряд, прежде чем ДВП начали воспламеняться без прямого контакта с пламенем или тлеющими углями. В этом случае, по данным тепловизора, точка воспламенения составляла 228°F. Учитывая, что огонь обычно нагревается до более чем 1000°F, опасность пиролиза очевидна.

Как камины, печи и дымоходы вызывают пиролиз

Существуют различные способы использования камина или печи в вашем доме, которые могут вызвать пиролиз и повысить риск неконтролируемых пожаров в доме, а именно:

Неправильная установка

Установка отопительных приборов всегда должна выполняться специалистами по дымоходам, чтобы работа была выполнена правильно. Если, например, деревянный каркас в вашем доме находится слишком близко к дымоходу, дровяной печи или камину, произойдет пиролиз, что создаст серьезную угрозу безопасности. Другими словами, прибор не соответствует нормам, поскольку он установлен слишком близко к горючим материалам. Поврежденные материалы могут быть деревянным сайдингом, напольным покрытием, краями материалов обшивки или деревянной отделкой.

Другим примером является то, что отопительный прибор на твердом топливе может быть установлен непосредственно на деревянном черновом полу, когда требуется теплозащитная плита основания.

A Поврежденный дымоход или топка

Дымоходы и топки, также называемые внутренними топками, сконструированы таким образом, чтобы выдерживать чрезвычайно высокие температуры, вызванные пожарами. Если какой-либо компонент изнашивается или трескается, защиты горючих частей дома уже нет. Если в дымоходе образуется трещина, и она остается незамеченной, одним из результатов является то, что древесина поблизости начинает проходить процесс пиролиза.
