Дюбель-гвоздь – составное крепежное изделие, состоящее из двух элементов: дюбель, который вставляется в отверстие в стене, и гвоздь, который фиксируется в дюбеле. Используется для подвешивания полок, картин, зеркал, светильников и других легковесных конструкций к стенам из кирпича и бетона различной плотности.

Дюбели

Вставляется в отверстие в стене, просверленное под его диаметр. Состоит из цилиндрического стержня, полого внутри, и имеет на конце ограничительную манжету, чтобы шляпка гвоздя не провалилась при вбивании. Различают дюбели для пеноблока, бетона, газобетона, кирпича, гипсокартона. Кроме назначения, существуют классификации и по другим признакам.

По материалу изготовления

• Полипропиленовые – применяются обычно для установки в помещениях; наиболее распространенный вид, доступный по цене.
• Нейлоновые – это дюбели, которые можно устанавливать как в помещениях, так и на наружных стенах: материал способен выдерживать воздействие минусовой температуры.
• Металлические – изготавливаются из стали, поэтому гораздо прочнее нейлоновых и полипропиленовых. Используют для неплотных пустотелых оснований небольшой толщины, и поэтому стенки дюбеля служат дополнительной опорой для крепежа под нагрузкой.

По конструкции

• Распорный – рассечен на конце на две части. Когда внутрь такого элемента входит гвоздь, они расходятся в стороны и фиксируются в основании стены. Надежность крепления обеспечивают поперечные ребра на поверхности изделия, дополнительно могут быть предусмотрены усики. Подходит такой дюбель для газобетона, пенобетона, кирпича.
• Бабочка – в сложенном виде представляет собой прямой пластиковый стержень, который вставляется в стену. Когда в него входит гвоздь, средняя часть пластиковой оболочки раскрывается, как крылья бабочки, и крепеж фиксируется в стене. Такой вариант отлично подходит для гипсокартона и других пористых материалов.
• Зонтик – состоит из стержня и шляпки. Часто применяется для фиксации теплоизоляционных материалов на фасаде дома.
• Винтовой – спираль на стержне при вкручивании в материал проделывает отверстие и фиксирует крепежный элемент. Применяется в основном для мягких оснований, например гипсокартонных листов.

Гвозди

Выполняется из металлического сплава. Поскольку на него приходится нагрузка при подвешивании конструкции, он должен быть очень прочным. Для защиты от коррозии поверхность элемента оцинкована. Состоит из стержня и шляпки. Стержень может быть

с резьбой – тогда он вкручивается в дюбель с помощью отвертки, или без резьбы – в данном случае он вбивается молотком. Шляпка имеет шлиц, как правило, крестовой, чтобы можно было закручивать и выкручивать крепеж с помощью отвертки.

Параметры выбора изделий

Размер. К примеру, вы ищете дюбель для газобетона или кирпича и уже знаете толщину основания, плотность материала и вес конструкции, которую будете крепить. В соответствии с этим нужно подбирать крепежные изделия. Диаметр дюбелей составляет от 4 до 19 мм – чем он больше, тем прочнее крепеж и сможет выдерживать более тяжелые конструкции. Различаются изделия и по длине, к примеру, дюбели для пеноблока, газобетона и бетона могут иметь длину от  30 до 60 мм, для гипсокартона и кирпича – от 30 до 45 мм.

Фасовка. Продается крепеж в упаковках количеством от 10 до 100 штук (и более). Если вам нужно, к примеру, повесить несколько полок или светильников, достаточно будет 10 штук. Для масштабных строительных работ лучше выбрать упаковку с большим количеством элементов.

В нашем интернет-магазине вы можете купить дюбель для пенобетона, бетона, газобетона и гипсокартона. Мы предлагаем только качественные изделия производителей: Ekt, FIT, Зубр, Российский. Выбирайте крепеж на нашем сайте и делайте заказ – вы получите его в ближайшее время!

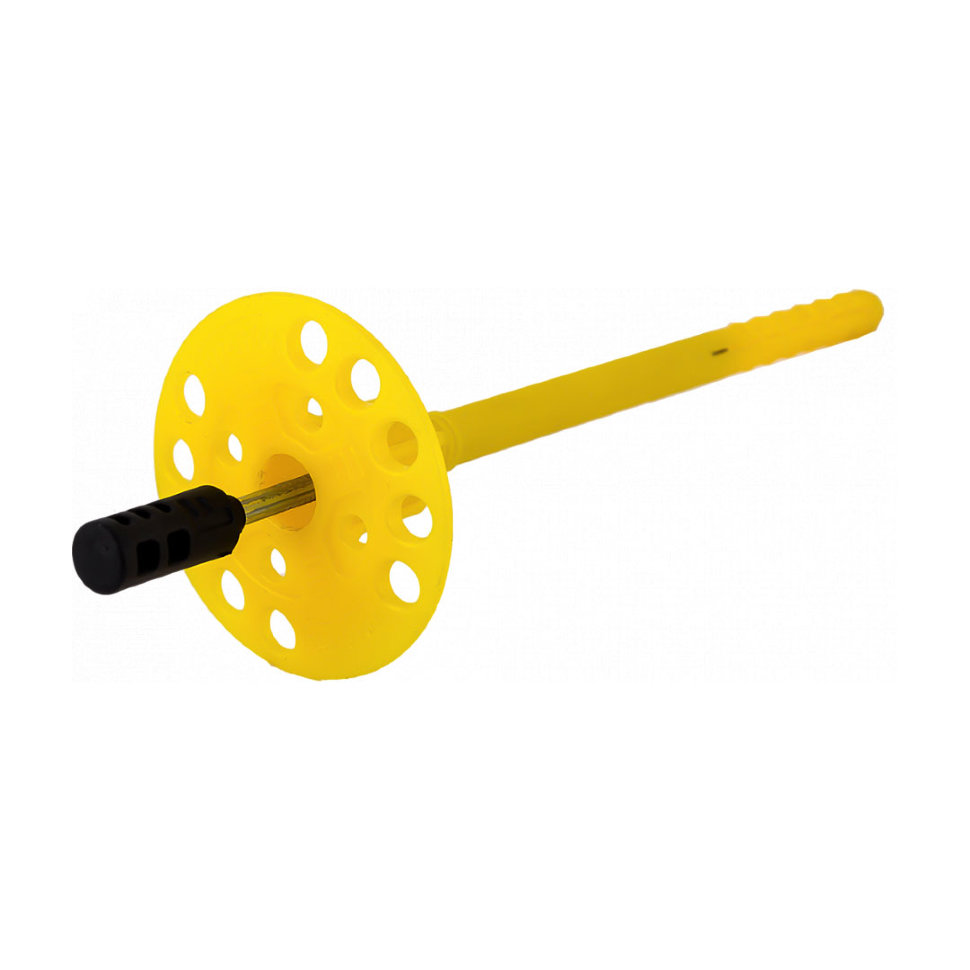

Дюбели для изоляции — фото и описание в каталоге Grand Line на официальном сайте

Дюбели предназначены для крепления к стенам различных теплоизоляционных материалов — плит из минеральной и каменной ваты, пенополистирола, пенопласта и других.
Такой вид крепежа подходит для оснований из ячеистого бетона, монолитного бетона и кирпича.

Дюбели имеют двухсекционную распорную зону и дополнительные лепестки расклинивания над распорной зоной, что увеличивает несущую способность дюбеля в основаниях малой плотности. Широкая пластиковая шайба диаметром 60 мм и увеличенная голова распорного элемента (гвоздя) обеспечивает легкий монтаж изоляционных материалов к основанию.

Материал — ударопрочный полипропилен.
Размеры — 10 х 90 мм, 10 х 120 мм, 10 х 160 мм.
Примерный расход — 6 штук/м2.
Упаковка — 500 штук.
Производятся в соответствии с ТУ №2291-023-10835875-2015 от 01.05.2015 г.

Рекомендации по максимальной толщине изоляции (утеплителя) — толщина изоляции должна быть на 45-50 мм меньше дюбеля:
для дюбелей 10 х 90 мм — 50 мм,
для дюбелей 10 х 120 мм — 70 мм,
для дюбелей 10 х 160 мм — 110 мм.

Дюбель для утеплителя с пластиковым гвоздем (IZO) — применяется в малоэтажном строительстве (1-2 этажа) для крепления изоляционных материалов, толщина которых не превышает 100 мм. Такой вид фиксации изоляционных материалов используется при монтаже фасадных систем с воздушным зазором.

Дюбель для утеплителя с металлическим гвоздем (IZM) — применяется в многоэтажном строительстве (от 2 этажа и выше) для крепления изоляционных материалов толщиной более 100 мм, т.к. металлический гвоздь, по сравнению с пластиковым, выдерживает увеличенные нагрузки. Увеличенная несущая способность позволяет наносить более плотный штукатурный слой и монтировать тяжелые облицовочные материалы поверх теплоизоляциии.

Дюбели и гвозди для монтажных пистолетов по бетону, теплоизоляции, металлу по низкой цене

Полезная информация

Дюбели для монтажных пистолетов, оснащенные насаженными шайбами, используются в строительстве, промышленности и в быту. Их основное предназначение – монтаж изделий из стали, дерева и пластика к кирпичной, бетонной или стальной поверхности.

Разновидности дюбелей для монтажных пистолетов

Диаметр шайбы и ударопрочной головки дюбеля составляет 8-12 мм, длина варьируется от 30 до 60 мм. Изготавливаются дюбели из стали 70 класса ВК, КК, ВД, имеют дополнительное цинковое покрытие для защиты от воздействия коррозионных процессов.

Есть дюбели для монтажных пистолетов двух основных видов: с гладким и рифленым стержнем. Нестандартная рифленая поверхность гарантирует прочную и надежную фиксацию в профиле или другой поверхности, то есть изделие не проворачивается. Дюбели с рифленым стержнем рекомендуется использовать при повышенных нагрузках.

Существует большое количество модификаций дюбелей под разные типы пистолетов и виды работ. Основные категории дюбелей – по бетону и кирпичу, по металлу, для профнастила, для тонких стальных листов, для изоляции, для подвесных конструкций и коробов. Специальные дюбели для стали обеспечивают повышенную прочность крепления.

Основные требования

Цена на дюбели для монтажного пистолета зависит от типа поверхности, диаметра, длины. Используемые метизы не должны иметь такие недостатки, как деформация головки, несоответствие длины заявленным характеристикам и др. Требования, предъявляемые к дюбелям:

• высокие показатели пластичности;
• стабильная динамическая прочность;
• хорошая продольная устойчивость;
• твердость в соответствии с Государственными Стандартами.

Наш интернет-магазин продает только качественные дюбели по доступной цене, предлагает удобные способы оплаты, обеспечивает оперативную доставку. У нас можно купить любую разновидность дюбелей.

Покупайте дюбель для пустотелых конструкций по доступным ценам

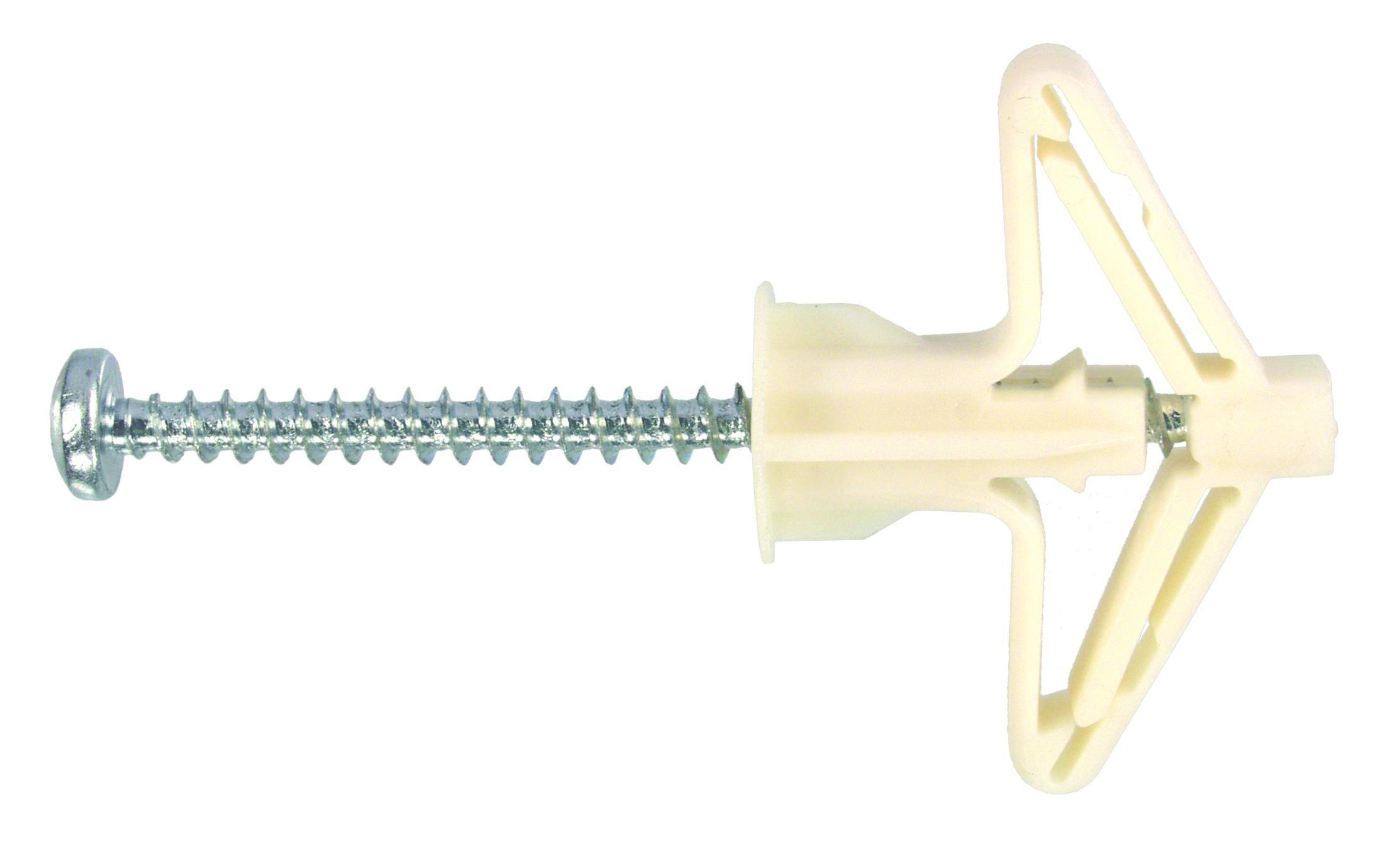

Дюбель-бабочка для пустотелых конструкций

Плотная основа рабочей поверхности способствует надежной фиксации в ней различного крепежа. Однако в ряде случаев приходится иметь дело с пустотелыми конструкциями, для которых обычные дюбеля просто не годятся. Для пустотелой основы или для рыхлого материала следует использовать специальные метизы, к которым относится дюбель-бабочка.

Он имеет оригинальную конструкцию, предназначен специально для гипсокартона, ДСП, фанеры, с толщиной листа от 10 мм. Конструкционные особенности: верхняя часть имеет выступы, предотвращающие проворачивание дюбеля при закручивании в него самореза; нижняя часть при установке образует своеобразный зонт, прижимающий дюбель к внутренней стороне рабочей основы. Дюбель бабочка – недорогой универсальный крепеж из полипропилена, рассчитанный на незначительные нагрузки. С его помощью можно закрепить светильник или повесить картину. Интернет-магазин Аксон предлагает купить метизы для пустотелых конструкций по самым выгодным ценам.

Металлические дюбели для пустотелых конструкций

Металлически дюбель для пустотелых конструкций изготавливают из углеродистой стали с цинковым покрытием, что определяет его высокую механическую прочность и устойчивость к коррозии. Для помещений с повышенной влажностью могут использоваться крепежные изделия из нержавеющей стали.

Дюбель для газобетона может быть пластиковым или металлическим. Существует две модификации крепежа для газобетона: с крупной широкой спиралью и с множеством зубьев на рабочей поверхности. При закручивании лепестки гильзы расширяются и зубья обеспечивают надежное удержание дюбеля в рыхлом материале.

Дюбель Молли

Металлический дюбель молли специально предназначен для пустотелых конструкций. По принципу действия он напоминает пластиковый дюбель-бабочку. При закручивании винта в металлическую втулку происходит деформация ее средней части, она принимает форму зонта, прижимающего дюбель к листу гипсокартона, фанеры, ДСП. В отличие от пластикового крепежа, металлические дюбеля молли рассчитаны на более значительные нагрузки.

Крепежные дюбеля. shop220.ru

 Дюбель – монтажное крепежное изделие, которое обеспечивает надежную фиксацию и удерживание тяжелых конструкций в любых материалах.

Дюбель устанавливают, как основу для крепления с помощью других деталей, таких как шурупы и саморезы. Их фиксация может осуществляться внутри дюбеля ввинчиванием, с помощью клея или вколачиванием.

Строение и виды дюбелей

Современный дюбель представляет собой полое внутри изделие вытянутой формы, которое способно под воздействием силы распираться внутри материала или за его пределами и за счет этого удерживать в нем крепежный элемент.

Потому в строение дюбеля различают:

— распорную (рабочую) часть;
— нераспорную;
— манжету (кайму) – расширенную часть различной формы, которая не позволяет изделию полностью провалиться в отверстие

Дюбель по всему телу может иметь дополнительные конструкционные элементы (шипы, ребра, усики), повышающие площадь соприкосновения с материалом.

Дюбели для сквозного способа монтажа отличаются удлиненной формой нераспорной части.

Изготавливают дюбели из полимерных материалов или металлических. Используются для крепления в:

— плотных материалах;
— пористых;
— листовых.

А также для сочетания материалов различной структуры при сквозном монтаже.

По назначению применения дюбели отличаются:

— удлиненной нераспорной частью – для фасадных работ;
— увеличенной площадью манжетки – для крепления мягких изоляционных материалов;
— плотным деревянным материалом и цельной формы без манжеты –для сборки мебели.

Дюбели в продаже

В нашем магазине shop220 в продаже имеются дюбели:

— универсальные;
— распорные для плотных материалов;
— бабочки для гипсокартона.

Все они выполнены из полипропилена, как достаточно прочного и гибкого материала.

Распорные дюбели дополнительно снабжены усами и шипами. Универсальные же имеют только ребра жесткости.

Все виды представлены в различных диаметрах:

— распорные – 5, 6, 8, 10 и 12 мм;
— универсальные – 6 и 8 мм;
— бабочка – 8 и 10 мм.

Длина изделия при этом может составлять:

— распорных – 30, 40, 50, 60, 70 и 80 мм;
— универсальных – 37 и 52 мм;
— бабочки – 28 и 52 мм.

Все дюбели модно купить упаковками, где количество варьируется производителем и может составлять как 30 штук, так и 1000.

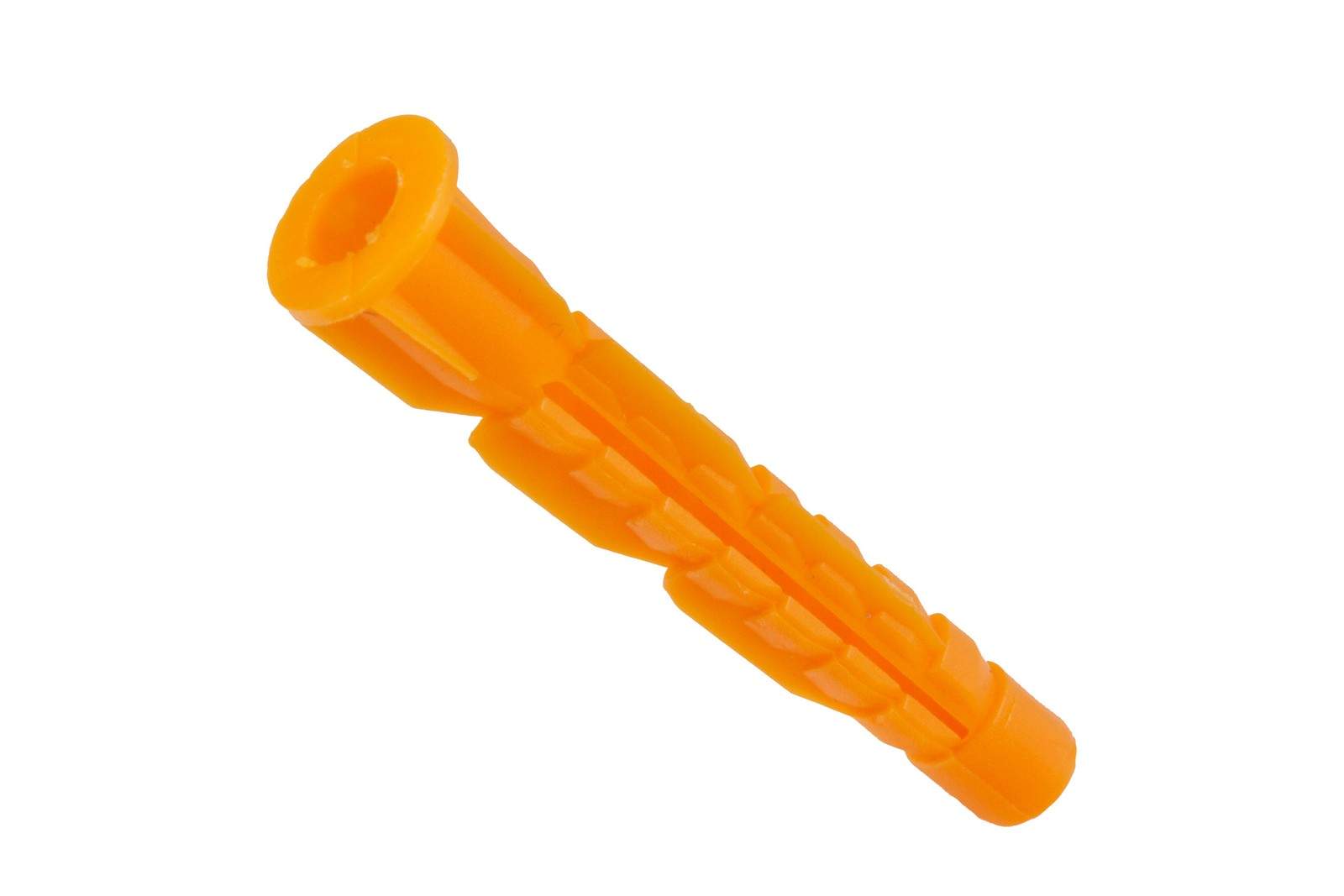

Дюбели распорные пластиковые. Конструкция, особенности монтажа

Дюбель распорный представляет собой пластмассовую либо металлическую крепежную деталь. Его основное предназначение – прочная фиксация компонентов конструкций, выполненных из пластика, древесины, а также из металла к кирпичным, каменным и бетонным основаниям. Еще одна сфера применения – монтаж элементов навесного типа к листовым облицовочным материалам. Этот крепеж используется в больших объемах в ходе сборки каркасов систем из гипсокартона: дюбели сначала продевают сквозь гнезда в оцинкованном профиле, после чего их забивают в установочную базу. Такие детали являются весьма востребованными для осуществления крепления элементов интерьера к несущим вертикально расположенным основаниям и, кроме того, при монтаже корпусной мебели. Совокупность этих факторов обусловила высокую популярность крепежа данного вида на современном рынке метизов.

Конструкция

Конструкция дюбеля распорного включает:

• Минимум два подвижных клина. Перемещение каждого в пространстве осуществляется независимо один от другого;

• нераспорную часть. Ее предназначение – соединение в одной точке клиньев. В этой части – своего рода гильзе – имеется отверстие под саморез, шуруп или специальный гвоздь.

Принцип действия крепежа данного вида основан на силе трения. Это физическое явление появляется от раздвижения подвижных клиньев в ходе установки в нераспорную часть вышеуказанных крепежных изделий.

Ниже представлено изображение обычного распорного дюбеля.

Рассмотрим особенности его компонентов.

Нераспорная часть. При проникновении сквозь нее метиза, форма этой гильзы остается неизменной. Данный сегмент оказывается в теле подлежащего креплению элемента конструкции, то есть там, где в формировании прочного сцепления нет необходимости. Помимо этого, нераспорная часть препятствует контакту металла установочной базы с материалом изготовления крепежной детали.

Предназначение дюбеля определяет длину самой гильзы.

• При условии, когда крепеж будет проходить сквозь теплоизолирующий слой либо пустоты, длина нераспорного сегмента должна быть значительной.

• Для крепления элементов небольшой толщины подойдет дюбель с гильзой малой длины.

Распорная часть. Другое название – часть рабочая. Данный сегмент дюбеля при вхождении в него крепежного элемента свою форму меняет. Как правило, клинья разжимаются, входят в плотное соприкосновение со стенками отверстия, за счет чего увеличивается сила трения. Но существуют и другие конструкции распорной части, как, например, у дюбеля-«бабочки»: его этот отрезок меняет конфигурацию, как-бы складывается, прижимаясь одновременно к тыльной стороне хрупкого листового материала – таковым может быть, в том числе, и гипсокартон. За формирование соединения отвечает именно эта часть крепежного элемента.

Дополнительные компоненты. Распорные качества дюбеля улучшают такие элементы, как:

• элероны, усики, шипы. Их называют стопорными, поскольку они препятствуют прокручиванию всего изделия при установке;

• зубцы различной конфигурации и разных размеров, выступы и т.д. Эти элементы получили название «распорные». За счет них формируется более плотное внедрение в стенки монтажного гнезда тела дюбеля, и они противодействуют его вырыванию из материала установочной базы:

• осевые. Обычно – это канал, способствующий сохранению осевого направления втулки;

• прорези, проделанные на поверхности втулки. Проходят они по всему распорному сегменту дюбеля. Такая конструкция облегчает деформирование тела данного изделия. Чем прорезей больше – 2, 3, а то и 4 – тем на материал основы втулкой продуцируется более равномерное давление.

Установка распорных дюбелей

Для простоты усвоения процедура установки крепежа данного типа методом сквозного монтажа представлена в картинках.

На первом этапе просверливаются отверстия одновременно в материале подлежащего креплению элемента конструкции и в установочной базе. По его завершению гнездо в основании нужно прочистить с помощью, например, насоса, от образовавшихся осколков бетона, кирпича, либо строительного камня, а также от пыли.

Далее нужно ввинтить шуруп в дюбель, так, чтобы его конец не покинул пределы нераспорной части. После этого с помощью молотка вся эта конструкция забивается в основание до полного прилегания поверхностей прикрепляемой детали и установочной базы.

На завершающем этапе шуруп полностью вкручивается в дюбель. В результате клинья распорной части разойдутся, за счет чего сформируется надежное крепление.

Разновидности по материалу изготовления

Большинство моделей распорных дюбелей производятся из пластмассы. Объяснить это можно так: прочность формируемого скрепления во многом является характеристикой производной от силы и легкости деформирования. При этом, отличительной особенностью пластика является совокупность таких качеств, как эластичность и вязкость, подкрепленных большей способностью к деформации без потери основных привлекательных свойств в сравнении с иными материалами. Причем самому пластику демонстрировать некие экстраординарные показатели не нужно: для производства крепежа используются наиболее доступные полимеры.

• Нейлон – он же полиамид. Плотность этого вязкого, прочного и жесткого материала составляет1,14 г/см³.Он нечувствителен к повреждениям механического характера, слабо изнашивается и проявляет повышенную устойчивость к воздействию вибрации. Дюбель из нейлона принято считать наиболее надежной и прочной крепежной деталью из всех полимерных. Основным недостатком является гигроскопичность нейлона. По этой причине монтировать изготовленный из него дюбель при отрицательных температурах окружающей среды или, в сырую погоду не допускается.

• Полипропилен. Отличительная особенность – повышенная износоустойчивость в сочетании с большой твердостью. Некоторые виды полипропилена плохо переносят воздействие низких температур. К нагреву этот материал проявляет стойкость большего уровня: его деформация начинается при температуре Т≥+145°С. Склонен к растрескиванию.

• Полиэтилен. У этого бесцветного полимера имеются такие привлекательные свойства, как устойчивость при контакте с кислотами и небольшой вес. Обладая приличной вязкостью, сохраняет свои качества даже после деформации. С точки зрения электропроводности входит в группу диэлектриков. Не подвержен негативному воздействию коррозии. Но без недостатков и здесь не обошлось. Со временем полиэтилен стареет, что сопровождается его растрескиванием.

• Металл. Конструктивное исполнение металлических дюбелей во многом совпадает с формой полимерных изделий. Но на рынке метизов они встречаются реже. Причина очевидна: металлу присущи жесткость и большая прочность, ввиду чего он менее вязкий и упругий. Поэтому достигать деформации, сопоставимой с пластиком, без потери своих основных качеств, он просто не в состоянии. Однако металлическому крепежу характерна повышенная несущая способность, что может пригодиться в некоторых случаях. Для изготовления дюбелей используется сталь, как обычная углеродистая, так и нержавеющая. Другой популярный вариант –  производство таких элементов из латуни.


Нагрузка

При выборе дюбеля распорного нужно учитывать вид нагрузки, которая будет оказывать на него воздействие, а также корректно рассчитать мощность этого крепежа.

В бытовых условиях чаще всего встречаются внешние воздействия следующих видов:

• Динамическая нагрузка.  Образуется при эксплуатации спортивного оборудования, например, турника, шведской стенки, либо от передвижения по лестнице. Для обеспечения требуемой прочности скрепления отдавать предпочтение следует болтовым соединениям. Им характерна повышенная устойчивость к воздействию вибрации.

• Нагрузка горизонтальная, работающая на срез. Нагрузка данного типа возникает при креплении к стене массивных полок, навесных шкафчиков и других крупных конструкций. При подборе крепежа необходимо принимать во внимание массу изделия – рекомендуемая длина дюбеля в пределах 6 мм…10 мм. Устанавливать эту деталь в основание без пустот следует на глубину от 30 мм до 50 мм. Заглубление в материал со щелями или просто рыхлый (например, тот же гипсокартон) должно быть еще больше.

• Вертикальная нагрузка. Образуется при подвешивании к потолку кондиционера, инженерно-технических коммуникаций, осветительного прибора в виде люстры и т.д. Очевидно, что при идентичных рабочих параметрах крепежных элементов, глубина их проникновения в потолок должна превышать значение данного показателя по сравнению с монтажом в стену. В качестве примера приведем следующие цифры: когда диаметр дюбеля составляет 6 мм, входить в стену он должен на глубину не менее, чем 40 миллиметров; при монтаже в потолок заглубление должны быть равным либо превышать 60 миллиметров.

Заключение

В заключение рекомендуем ознакомиться с полезным видео, рассказывающем об особенностях установки распорного дюбеля в рыхлое основание. Запуск ролика осуществляется стандартно: после наведения курсора на ниже размещенное изображение, нужно будет выполнить действия, указанные в высветившейся вблизи от стрелки подсказке.

Товары каталога:

Please enable JavaScript to view the comments powered by Disqus. comments powered by

Как подобрать дюбель под саморез

• Главная
»
• Полезные статьи
»
• Как подобрать дюбель под саморез

При проведении ремонта саморезы являются незаменимым расходным материалом. С их помощью можно закрепить любую конструкцию на определенной поверхности. Для надежной фиксации самореза в материале также необходимо использовать дюбель. Дюбель фиксируется в основании материала, затем в него вкручивается саморез. Дюбели бывают пластмассовые и металлические. Они всегда имеют в своей конструкции распорку – элемент, который увеличивает сцепление крепежа с материалом.

Параметры выбора дюбеля к саморезу

Для надежного крепления следует подобрать дюбель под саморез точно и правильно. Необходимо брать в расчет размеры самореза и дюбеля, а также толщину фиксируемого изделия. Если диаметр самореза превысит диаметр дюбеля, саморез разорвет дюбель. Если же, наоборот, диаметр дюбеля будет больше диаметра самореза, распорки не раскроются полностью и крепление будет недостаточно прочным.  То же самое произойдет, если саморез будет по длине меньше, чем используемый дюбель.

Выбор дюбеля нужно начинать с его размерных характеристик. Дюбели более крупного размера способны выдерживать большие нагрузки. Дюбели различного диаметра рассчитаны на определенную нагрузку:

·       5 мм – невысокая нагрузка;

·       6−8 мм – средняя нагрузка;

·       10−12 мм −  большая нагрузка;

·       14 мм и выше −  очень большая нагрузка.

В дополнение к размерным характеристикам нужно знать плотность материала, в котором закрепляется дюбель. Дюбели одинакового размера выдерживают большие нагрузки в более плотных материалах. Также дюбель выбирается по виду в зависимости от целей использования и закрепляемых конструкций.

Виды дюбелей и саморезы к ним

Существуют следующие виды пластмассовых и металлических дюбелей:



·      Распорный. Данные дюбели производят и используют для фиксации в основаниях из бетона. Конструкция такого дюбеля предусматривает 2 или 3 распорки. Распорные дюбели используют для крепления легких деталей. Такой дюбель можно идеально закрепить в рыхлой стене.

·      Дюбель для гипсокартона. Дюбели этого вида производятся из металла, оснащены крупной резьбой и специальным сверлом. Это помогает избежать предварительного сверления отверстия перед установкой. Не предназначены для больших нагрузок.

·      Дюбель-гвоздь. Состоит из пластмассового дюбеля и гвоздя из стали для повышенной прочности крепления. При вбивании гвоздя дюбель прочно закрепляется в материале. Данный вид используется для фиксации профилей из металла и плинтусов.

·      Анкерный. Такие дюбели производят из металла. Они имеют форму цилиндра. У основания цилиндра расположена гайка. При закручивании самореза гайка открывает распорки в отверстии, что обеспечивает прочную фиксацию. Используются при фиксации массивных составляющих.

·      Дюбель-бабочка. Необходимы для подвешивания габаритных изделий. У основания, как и у анкерного дюбеля, есть гайка. При закручивании самореза гайка давит на распорки, которые упираются во внутреннюю поверхность изделия. Так же хорош для закрепления в рыхлой стене, как и распорный дюбель.

·      Дюбель-грибок. Дюбели данного вида незаменимы при термоизоляционных работах. С помощью них закрепляют утеплитель на поверхности зданий.

После того как выбор нужного вида дюбеля сделан, необходимо подобрать соответствующий ему саморез. С помощью специальной таблицы сопоставления размеров дюбеля и самореза Вы сможете узнать, как подобрать дюбель к саморезу.



Диаметр дюбеля (мм)	Длина дюбеля (мм)	Толщина прикрепляемого  материала (мм)	Размер самореза (мм)
5	25	5	3. 5х25
5	25	10	3х30
6	25	5	4х30
6	30	5	4х35
6	30	10	4х40
6	35	10	4х45
6	35	15	4х50
6	40	10	4х50
6	40	15	4х60
6	40	20	4х60
6	50	10	4×60
6	50	15	4х70
6	50	20	4х70
8	30	5	5х35
8	30	10	5х40
8	40	10	5х50
8	40	15	5х60
8	50	10	5х60
8	50	20	5х70
8	60	10	5х70
8	60	20	5х80
8	60	30	5х90
8	80	10	5х90
8	80	20	5х100
8	80	30	5х120
10	50	10	6х60
10	50	20	6х70
10	60	20	6х80
10	60	30	6х90
10	80	20	6х100
10	80	40	6х120
10	80	60	6х140
10	100	40	6х140
10	100	50	6х150
10	100	60	6х160
12	70	10	8х80
12	70	20	8х90
12	70	30	8х100
12	100	20	8х120
12	100	40	8х140
12	100	60	8х160
12	120	40	8х160
12	120	60	8х180
12	120	80	8х200
14	75	25	10х100
14	75	35	10х120
14	100	20	10х120
14	100	40	10х140
14	100	60	10х160
14	135	25	10х160
14	135	35	10х180
14	135	45	10х180



Например, у вас имеется дюбель диаметром 10 мм и длиной 50 мм. Толщина фиксируемого материала при этом составляет 10 мм. Чтобы узнать, как подобрать дюбель к саморезу нужного размера, обращаемся к таблице. При заданных параметрах наш дюбель подойдет под саморез 6х60, как видно из таблицы. При закреплении конструкций с минимальной толщиной материала подойдет дюбель под саморез 3.5 мм x 25 мм.

Используя приведенный выше материал, можно без лишнего труда подобрать дюбель под саморез и выполнить необходимые работы качественно и профессионально.

DOWEL JOINERY: почему так легко полюбить эту великую технику деревообработки

Если бы мне пришлось выбрать только один метод соединения деталей проекта на протяжении всей моей карьеры деревообработчика, то, вероятно, им был бы дюбель. Прочный, точный, скрытый и универсальный, единственная опасность заключается в том, что на первый взгляд дюбельные соединения кажутся такими простыми. Простота позволяет легко недооценить важность правильного уточнения ключевых деталей, и именно здесь подкрадываются проблемы. Но если вы усвоите основы правильно, то дюбельный шов тоже станет одним из ваших фаворитов на все времена.

Вот я на своем верстаке, приставляю два куска дерева вместе с дюбелями, чтобы усилить соединение. Этот вид столярных изделий является одним из самых прочных, которые вы можете сделать, и довольно прост при использовании подходящего приспособления для сверления и рифленых дюбелей.

Большинство дюбелей начинаются как обычные стыковые соединения, но с одним или несколькими дюбелями, охватывающими соединение, которые входят в соответствующие отверстия, совпадающие друг с другом.

Совмещение отверстий, точность дюбелей, сборка герметичного соединения. Эти три основных элемента лежат в основе каждого идеального дюбельного соединения, и первое, что нужно понять, также является самым важным. Отличные столярные изделия с дюбелями случаются только тогда, когда сверление отверстий под дюбели осуществляется каким-либо механическим способом. Вот почему были изобретены дюбель-приспособления. Это металлические инструменты, которые определяют угол наклона и расположение сверл в ручном сверле, когда они просверливают дерево. На рынке есть много дюбелей, но лучшее, что я использовал до сих пор, разработано и произведено в Канаде. Dowelmax (www.dowelmax.com; 250.764.1770) является продуктом команды отца и сына Джима и Майка Линдси. Он предлагает точность, универсальность и долговечность, на которых вы можете построить свою деревообрабатывающую жизнь. Вы также можете использовать сверлильный пресс для заполнения отверстий под дюбели либо напрямую, либо для создания собственных блоков для сверления из твердой древесины. На самом деле, иногда это самый лучший способ просверлить отверстия под дюбели. Поразительно, насколько точными могут быть деревянные блоки, если они сделаны правильно.

Приспособление Dowelmax в действии.Втулки, направляющие сверло, можно заменить, если они станут слишком большими после длительного использования.

Некоторые приспособления для установки дюбелей позволяют легко найти пары сопрягаемых отверстий для дюбелей поперек стыка, но иногда требуются другие стратегии. Вот где могут помочь центры дюбелей. Обычно продаются в виде круглых алюминиевых кнопок, на концах есть небольшая центральная шпора. Вставьте центр дюбеля в отверстия, просверленные на одной стороне стыка, выровняйте сопрягаемые куски дерева и плотно прижмите их.Шпилька отмечает центр необходимых отверстий на другой стороне соединения, готовых к сверлению.

Три металлических диска, которые вы видите, называются центрами штифтов. Они входят в предварительно просверленные отверстия под дюбели, а затем оставляют соответствующие отметки для стыковки отверстий после того, как две детали для деревообработки временно соединяются.

Диаметр и длина дюбелей для столярных изделий и вырезание собственных коротких дюбелей из длинных стержней — не лучший способ добиться правильного результата. Обычный дюбель в наши дни обычно немного меньше указанного размера и не совсем круглый.Его также обычно делают из тропических твердых пород дерева, которые не так уж и прочны. Несмотря на то, что я пурист, я каждый раз выбираю уже готовые «дюбели». Дюбели точного размера, действительно круглые и изготовлены из прочного дерева, а также имеют углубления, вдавленные в их поверхность. Эти канавки называются «канавками», и хотя они, очевидно, удерживают больше клея по бокам дюбелей во время сборки, их больше. Древесина, которая была сжата для образования канавок на заводе, также разбухает при контакте с клеем после сборки шва, что делает шов более прочным.

Они называются «рифлеными» дюбелями из-за выступов, вдавленных в наружную поверхность. Они работают лучше, чем дюбели с гладкой стороной, потому что канавки оставляют место для большего количества клея, а поскольку древесина сжимается, она разбухает и становится более плотной после сборки.

Когда вы работаете с деревом, которое затрагивает края досок, выберите диаметр дюбеля примерно от одной трети до половины общей толщины древесины, а длину дюбеля примерно в два раза больше толщины древесины. Если вы соединяете дверные коробки шкафа толщиной 3/4 дюйма и шириной 2 1/2 дюйма, например, установочные штифты диаметром 5/16 или 3/8 дюйма, от 1 1/4 дюйма до 1 1/2 Длинные идеальны. Мне нравятся дюбели диаметром 1/2 дюйма при работе с деревом толщиной 1 1/2 дюйма. Дюбели 1/4 дюйма идеально подходят для проектов с деталями толщиной 1/2 дюйма. Традиционные деревянные рамы скрепляются дюбелями диаметром 1 дюйм, независимо от размера бруса.

Когда приходит время собирать дюбель, всегда сначала полностью зажимайте детали без клея. Это позволяет увидеть, были ли просверлены какие-либо отверстия под дюбели слишком неглубоко, что мешает полной сборке соединения. Сухая установка также позволяет точно определить, какие зажимы вам нужны и как их следует регулировать.Позже вы оцените дополнительную скорость. После нанесения клея стыки должны быстро полностью соскользнуть, поскольку установочные штифты набухают при контакте с клеем.

Здесь я собираю дюбель на разгрузочном столе своей столовой пилы. Правильно сделанный дюбель должен плотно прилегать друг к другу, что требует некоторого давления для полной сборки.

Вы получите наилучшие результаты, если нанесете клей на стороны каждого отверстия под дюбель перед сборкой. С помощью зубочистки нанесите кисточкой немного клея на поверхность каждого дюбеля.Идеально и недорого для этой работы подойдет флюсовая щетка сантехника. У вас есть проблемы с тем, чтобы дюбели идеально подходили для ваших проектов? Устраните проблему, выполнив следующие действия по устранению неполадок:

Советы по устранению неисправностей при установке дюбелей

Проблема : Соединение не соединяется плотно даже под давлением зажима.

Решение: Слишком мелкие отверстия под дюбели. Укоротите установочные штифты и снова соберите соединение.

———–

Проблема : Древесина раскалывается под давлением зажима.

Решение: Отверстия под дюбели не параллельны. Переделать детали и просверлить отверстия с помощью дюбеля или сверлильного станка.

———–

Проблема: Соединение слабое, с неправильным выравниванием деталей.

Решение: Слишком большие отверстия под дюбели. Переделайте детали и просверлите их заново или просверлите отверстия под дюбель следующего большего размера.

———–

Проблема: дюбеля не входят в отверстия, просверленные до нужного размера.

Раствор: Установочные штифты набухли от влаги.Нагрейте установочные штифты в тостере при температуре 325ºF в течение 30 минут, чтобы они высохли и усадились.

———–

Инструментальный мир имеет тенденцию делать обработку дерева более сложной, чем она есть на самом деле. Есть гаджет для всего, и по мере того, как эти предметы роскоши приобретают статус необходимости, навыки становятся менее важными. Дюбельные соединения — это простой вариант, достаточно классический, чтобы требовать навыков, но достаточно продвинутый, чтобы действительно хорошо работать во многих ситуациях. Вы понимаете, почему мне так нравятся дюбели?

Хотите дешевую древесину для ваших проектов, а также неплохую древесину? Щелкните здесь, чтобы просмотреть видео-урок о том, как я использую пиломатериалы строительного качества для проектов по обработке дерева, и загружаемые планы использования этой древесины.

Дюбель

— Викисловарь

Английский [править]

Альтернативные формы [править]

Этимология [править]

Из среднеанглийского языка dowle , dule , неизвестного происхождения. Возможно от старофранцузского doelle («полая часть инструмента там, где находится ручка»), от франкского * duli («полая труба, труба»), от протогерманского * dulją («труба») , из протоиндоевропейских * dʰel- («кривизна, полость»).Если так, то аналог французского douelle , douille . В качестве альтернативы от средне-нижненемецкого dövel («колышек, пробка»), от протогерманского * dubilaz . Если да, то аналогично голландскому deuvel («деревянный колышек»), немецкому Dübel («дюбель»).

Произношение [править]

Существительное [править]

дюбель ( множественное число дюбель )

1. Штифт, или брусок, из дерева или металла, вставляемый в отверстия в примыкающих частях двух частей и являющийся частично одним элементом, а частично другим, чтобы удерживать их в надлежащем относительном положении.
2. Деревянный стержень для изготовления коротких булавок.
   • 2006 , Steven Caney, Lauren House, Steven Caney’s Ultimate Building Book , page 264:

     В этом стартовом наборе, состоящем из двадцати четырех частей, используются двенадцать дюбелей длиной тридцать шесть дюймов (или девять сорок -восьмидюймовые штыри ) нарезать на эту длину стержня. Разложите надрезы так, чтобы использовать каждый дюбель по всей длине, без остатков.

3. (конструкция) кусок дерева или аналогичного материала, вставленный в поверхность, не подходящую для крепления, так что к нему можно прикрепить другие части.

Производные термины [править]

Координаты [править]

Переводы [править]

штифт, вставляемый в отверстия, частично в одной части, а частично в другой, чтобы удерживать их на месте

кусок дерева, вставленный в поверхность

что-то встроено в поверхность, чтобы к ней можно было прикрепить другие детали — См. также переводы на дюбель

Приведенные ниже переводы необходимо проверить и вставить выше в соответствующие таблицы переводов, удалив все цифры.Числа не обязательно совпадают с числами в определениях. См. Инструкции в Викисловаре: Макет статьи § Переводы.

Проверяемые переводы

Глагол [править]

дюбель ( в единственном числе от третьего лица простой подарок дюбель , причастие настоящего дюбель или дюбель , простое причастие прошедшего и прошедшего времени дюбель 12 или

1. (переходный) Для скрепления дюбелями.
2. (переходный) Отделать дюбелями.

   Шпонки медные шт. Для головки бочки.

Часть или вся эта статья была импортирована из издания 1913 года Webster’s Dictionary , которое теперь не защищено авторскими правами и, следовательно, является общественным достоянием. Импортированные определения могут быть значительно устаревшими, а любые более свежие смыслы могут полностью отсутствовать.
(См. Статью о дюбеле в Пересмотренном несокращенном словаре Вебстера , G.И К. Мерриам, 1913.)

Ссылки [править]

• дюбель на Поиск по словарю OneLook
• дюбель в The Century Dictionary , New York, N.Y .: The Century Co., 1911.

Anagrams [править]

Excel Дюбель 3 / 8X1-1 / 2-1000PK, установочные штифты, рифленая канавка (дюйм), без клея, 3/8 фута x 1-1 / 2, упаковка 1000

		Excel Dowel 8X38-1000PK, установочные штифты, рифленая канавка (метрическая), без клея, 8 мм x 38 мм, упаковка 1000
0 руб.022 / каждый Продано в 1000
		Excel Dowel 8X38 Bulk-15000, установочные штифты, рифленая канавка (метрическая), без клея, 8 мм x 38 мм
$ 0,019 / Каждую Продано за 15000
		Excel Dowel 8X35-1M-PREGLUED, установочные штифты, рифленая канавка (метрическая), предварительно приклеенная, 8 мм x 35 мм, упаковка 1000
0 руб. 038 / каждый Продано в 1000
		Excel Dowel 8X35-PREGLUED Bulk-10000, установочные штифты, рифленая канавка (метрическая система), предварительно приклеенная, 8 мм x 35 мм
$ 0,029 / Каждая Продано в 10000
		Excel Dowel 8X35-1000PK, установочные штифты, рифленая канавка (метрическая), без клея, 8 мм x 35 мм, упаковка 1000
0 руб.021 / Каждого Продано в 1000
		Excel Dowel 8X35 Bulk-16400, установочные штифты, рифленая канавка (метрическая), без клея, 8 мм x 35 мм
$ 0,016 / Каждую Продано в 16400
		Excel Dowel 8X32-PREGLUED Bulk-20000, установочные штифты, рифленая канавка (метрическая), предварительно приклеенная, 8 мм x 32 мм
0 руб. 03 / Каждый Продано в 20000
		Excel Dowel 8X32-1000PK, установочные штифты, рифленая канавка (метрическая), без клея, 8 мм x 32 мм, упаковка 1000
$ 0,021 / Каждая Продано в 1000
		Excel Dowel 8X32 Bulk-17800, установочные штифты, рифленая канавка (метрическая), без клея, 8 мм x 32 мм
0 руб.017 / каждый Продан в 17800
		Excel Dowel 8X30-1M-PREGLUED, установочные штифты, рифленая канавка (метрическая), предварительно приклеенная, 8 мм x 30 мм, упаковка 1000
$ 0,035 / Каждая Продано в 1000
		Excel Дюбель 1 / 4X1-1 / 2-1000PK, установочный штифт, рифленая канавка (дюйм), без клея, 1/4 фута x 1-1 / 2, упаковка 1000
0 руб. 024 / каждый Продано в 1000
		Excel Дюбель 1 / 4X2-1000PK, установочные штифты, рифленая канавка (дюйм), без клея, 1/4 фута x 2 дюйма, упаковка 1000
$ 0,029 / Каждая Продано в 1000
		Excel Dowel 5 / 16X1-3 / 16-1000, установочные штифты, рифленая канавка (дюйм), без клея, 5 / 16ft x 1-3 / 16, упаковка 1000
0 руб.021 / Каждого Продано в 1000
		Excel Dowel 5 / 16X1-1 / 2-1000PK, установочные штифты, рифленая канавка (дюйм), без клея, 5 / 16ft x 1-1 / 2, упаковка 1000
$ 0,025 / Каждая Продано в 1000
		Excel Dowel 5 / 16X2-1000PK, установочные штифты, рифленая канавка (дюйм), без клея, 5/16 футов x 2 дюйма, упаковка 1000
0 руб. 029 / каждый Продано в 1000
		Excel Dowel 3 / 8X2 Bulk-13000, установочные штифты, рифленая канавка (дюйм), без клея, 3/8 фута x 2 дюйма
$ 0,028 / Каждую Продано за 13000
		Excel Дюбель 3 / 8X2-1000PK, установочные штифты, рифленая канавка (дюйм), без клея, 3/8 фута x 2 дюйма, упаковка 1000
0 руб.035 / каждый Продано в 1000
		Excel Dowel 8X25 Bulk-23000, установочные штифты, рифленая канавка (метрическая), без клея, 8 мм x 25 мм
$ 0,017 / Каждая Продано в 23000
		Excel Dowel 8X30 Bulk-19200, установочные штифты, рифленая канавка (метрическая), без клея, 8 мм x 30 мм
0 руб. 017 / каждый Продан в 19200 г.
		Excel Dowel 8X30-1000PK, установочные штифты, рифленая канавка (метрическая), без клея, 8 мм x 30 мм, упаковка 1000
$ 0.02 / Каждую Продано в 1000
		Excel Dowel 8X30-PREGLUED Bulk-10000, установочные штифты, рифленая канавка (метрическая), предварительно приклеенная, 8 мм x 30 мм
0 руб.021 / Каждого Продано в 10000

Деревянные дюбели: применение для дюбелей

Многие домовладельцы и энтузиасты деревообработки пользуются опытом, используя свои собственные навыки мастера, чтобы создавать красивые изделия для своего дома или для друзей. Однако независимо от того, профессионал вы или нет, вам все равно потребуется подходящее оборудование и инструменты для работы. Независимо от того, занимаетесь ли вы изготовлением мебели или строите конструкцию, требующую крепежных компонентов, вам, вероятно, понадобятся деревянные дюбели для завершения вашего проекта.Крепление и усиление двух компонентов — лишь одно из множества применений деревянных дюбелей. Однако есть много других применений, для которых могут пригодиться деревянные дюбели.

Компания St. Charles Hardwoods является одним из ведущих поставщиков древесины лиственных пород и пиломатериалов в регионе Сент-Луис. Имея опыт работы в деревообрабатывающей промышленности с 1988 года, мы можем предоставить вам первоклассные продукты и услуги, специально адаптированные для каждого уникального проекта. Деревянные дюбеля — лишь один из сотен товаров, которые мы продаем.Чтобы узнать больше о типах продукции, которую мы продаем, свяжитесь с нашей компанией по производству пиломатериалов лиственных пород в Интернете или посетите один из наших магазинов сегодня.

Общие области применения деревянных дюбелей

Деревянные дюбели были одними из первых инструментов, когда-либо использовавшихся в деревообработке, и имели долгую историю. Деревянные дюбели бывают самых разных размеров и форм. Хотя деревянные дюбели чаще всего используются для скрепления двух предметов вместе, они являются универсальным инструментом и могут использоваться и в нескольких других проектах по деревообработке.Ниже приведены некоторые традиционные и нетрадиционные способы использования деревянных дюбелей:

• Деревянные дюбели в основном используются для усиления швов. В этом смысле они очень удобны при конструировании полок или при изготовлении шкафов.
• Деревянные дюбели можно использовать для увеличения прочности любой деревянной ручки. Например, деревянные дюбели можно использовать для увеличения прочности ручек метлы, которые полые, легко ломаются или гнутся. При использовании в сочетании с резиновым клеем или клеями большие деревянные дюбели могут заменить или укрепить ручки на деревянной основе.
• Деревянные дюбели также можно использовать для замены сломанных перил для стульев. С помощью наждачной бумаги деревянные дюбели можно подогнать под открытые отверстия под колышки стула, а затем приклеить.
• Другое применение — использование деревянных дюбелей для создания подвесных стержней в шкафу или туалете. Для этого вы просто помещаете деревянный дюбель между двумя противоположными стенами и создаете отверстие / штифт на каждой стене, который закрепит деревянный дюбель горизонтально между стенами.
• Деревянные дюбели также можно использовать для создания удобных решений для хранения вещей в кухонных шкафах, включая полки для тарелок.
• Деревянные дюбели также иногда используются для изготовления подвесных стержней для декоративных лоскутных одеял и гобеленов. Это делается путем создания выемок по обеим сторонам деревянного дюбеля, завязывания веревок на каждом конце и пропуска деревянного дюбеля через кожух настенной подвески.

Найдите деревянные дюбели на любой вкус в компании St.

Charles Hardwoods

В St. Charles Hardwoods мы продаем деревянные дюбели всех форм и размеров, которые могут удовлетворить ваши уникальные характеристики. Сюда входят деревянные дюбели диаметром от четверти дюйма до 2 дюймов и деревянные дюбели длиной от 3 дюймов и более.У нас также есть конические и рифленые дюбели, а также деревянные дюбели из ясеня, вишни, березы, твердого клена, тополя, мягкого клена, красного дуба, ореха и белого дуба.

Чтобы узнать больше о работе с деревянными дюбелями или приобрести любые типы деревянных дюбелей, посетите один из наших местных магазинов в Сент-Луисе.

Деревянные дюбеля — Тополь, Дубовые дюбеля

МОДЕЛЬ №: 436878 39,84 долл. США

МОДЕЛЬ №: 436919 37 долларов.72

МОДЕЛЬ №: 436918 34,48 $

МОДЕЛЬ №: 436879 28,40 долл. США

МОДЕЛЬ №: 436877 26,58 долл. США

МОДЕЛЬ №: 432866 25,20 $

МОДЕЛЬ №: 432868 23 доллара.40

МОДЕЛЬ №: 432870 20,72 долл. США

МОДЕЛЬ №: 436908 20,40 долл. США

МОДЕЛЬ №: 432873 18,72 $

МОДЕЛЬ №: 432863 17,50 долл. США

МОДЕЛЬ №: 436906 17 долларов.40

МОДЕЛЬ №: 432871 16,68 $

МОДЕЛЬ №: 432864 16,00 долл. США

МОДЕЛЬ №: 436868 14,85 $

МОДЕЛЬ №: 436905 14,60 $

МОДЕЛЬ №: 436913 14 долларов.58

МОДЕЛЬ №: 432862 14,50 долл. США

МОДЕЛЬ №: 444864 13,00 долл. США

МОДЕЛЬ №: 436866 13,00 долл. США

МОДЕЛЬ №: 436910 12,88 $

МОДЕЛЬ №: 444870 12 долларов.33

МОДЕЛЬ №: 436875 12,16 долл. США

МОДЕЛЬ №: 436873 11,34 $

МОДЕЛЬ №: 444866 11,20 долл. США

МОДЕЛЬ №: 436903 11,00 долларов США

МОДЕЛЬ №: 436914 10 долларов.76

МОДЕЛЬ №: 436911 10,68 долл. США

МОДЕЛЬ №: 436865 10,20 долл. США

МОДЕЛЬ №: 436904 10,00 долл. США

МОДЕЛЬ №: 444868 9,99 долл. США

МОДЕЛЬ №: 436870 9 долларов.44 год

МОДЕЛЬ №: 444873 8,96 долл. США

МОДЕЛЬ №: 436871 8,52 долл. США

МОДЕЛЬ №: 436863 8,25 долл. США

МОДЕЛЬ №: 444862 8,00 долл. США

МОДЕЛЬ №: 436902 8 долларов.00

МОДЕЛЬ №: 436874 7,88 долл. США

МОДЕЛЬ №: 436864 7,60 $

МОДЕЛЬ №: 436901 6,75 долл. США

МОДЕЛЬ №: 436900 5,75 долл. США

МОДЕЛЬ №: 436862 5 долларов.75

МОДЕЛЬ №: 436861 5,00 долл. США

МОДЕЛЬ №: 436860 4,50 доллара США

Деревянные дюбели имеют множество применений, от изготовления мебели до утяжеления гобеленов на стене или недорогих подвесных занавесок.
