что это, для чего надо и как получить

При совершении сделки с недвижимостью люди иногда сталкиваются с понятиями поэтажного плана квартиры и экспликации. Что это такое, сколько будет стоить и где взять эти документы? В нашем новом материале постараемся подробно рассказать, что представляет собой поэтажный план и экспликация, в каких случаях они могут понадобиться, а также как их проще всего получить.

Что такое поэтажный план и как он выглядит

Говоря простыми словами, поэтажный план — это чертеж, графическое изображение дома, в котором находится ваша квартира. В нем отображаются все этажи здания по отдельности, указано расположение квартир, обозначены все двери, окна, технологические проемы, лестницы, арки и ниши, балконы.

Как выглядит поэтажный план квартиры? На него нанесена как конкретно ваша квартира, так и все остальные квартиры в доме, а также подсобно-хозяйственные помещения, общедомовое имущество, т. е. как жилые, так и нежилые помещения.

Что содержит поэтажный план:

• Адрес недвижимости.
• Площадь всех жилых и нежилых помещений.
• Конфигурация помещений и всех углов.
• Этажность и характеристики квартиры.
• Высота потолков в помещениях.
• Перечень материалов, которые использовались при постройке здания.
• Наличие неузаконенных (по разным причинам) перепланировок — обозначается красной линией, сам план выполняется черно-белым.
• Расположение общедомовых помещений (лифт, лестница и т. п.).
• Дата составления документа.

Что такое экспликация к поэтажному плану

Что такое экспликация квартиры для ипотеки или иной сделки? Экспликация — это таблица, в которой перечислены все помещения квартиры, указана их площадь, а также целевое назначение.

Обычно экспликацию делают в дополнение к поэтажному плану, но можно заказать ее и отдельно, если это требуется.

Что содержит этот документ:

• Площадь всей квартиры и каждой комнаты по отдельности.
• Высоту потолков.
• Дату составления документа.

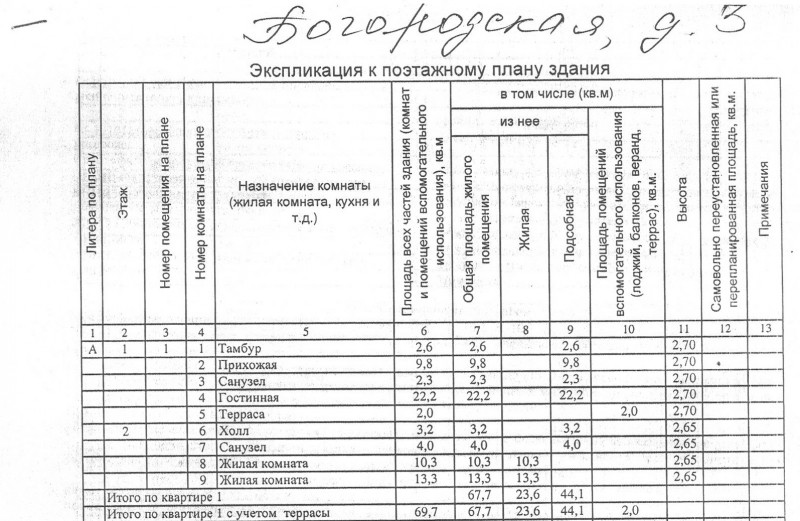

Как выглядит экспликация квартиры? Пример вы можете увидеть на фото ниже.

Когда могут понадобиться экспликация и поэтажный план

Для чего в целом нужны эти документы? Сразу скажем, что делать их просто так не стоит: они могут вам вовсе не понадобиться никогда в жизни, их делают по запросу и довольно быстро.

Нужна ли экспликация при продаже квартиры? Нет, этот документ необязательно заказывать: сделка купли-продажи и переход права собственности осуществляются без поэтажного плана и экспликации.

Документы могут понадобиться в случае, если:

• Здание вводится в эксплуатацию.
• Объект недвижимости проходит постановку на кадастровый учет.
• Вы оформляете ипотечный кредит.
• Необходимо узаконить перепланировку.
• Нужно проложить инженерные коммуникации в квартире.
• Для проверки девелопера после того, как новостройка сдана.
• Здание признается аварийным.
• При изменении целевого назначения недвижимости.
• При некоторых юридических операциях с недвижимостью.

Где взять поэтажный план квартиры и экспликацию

А теперь перейдем к самому сложному вопросу — где получить поэтажный план и экспликацию квартиры. Сделать это можно разными способами, расскажем о них подробнее. Но для начала уточним, какие бумаги вам понадобятся, чтобы заказать эти документы:

• Паспорт хозяина квартиры (если их несколько — паспорта всех владельцев).
• Документ, подтверждающий право собственности на недвижимость — выписка из ЕГРН.
• Заявление на изготовление экспликации и поэтажного плана квартиры.

Сразу скажем, что самый быстрый (хотя и самый дорогой) вариант получения нужных бумаг — оформление через частные фирмы. Они делают все максимально быстро, помогут вам написать заявление, никуда не придется ходить, отстаивать очереди и т. д.

Как получить экспликацию на квартиру через госуслуги

Многие сейчас пользуются именно Госуслугами для получения поэтажного плана и экспликации. Сразу скажем, процесс этот довольно долгий, может занять около 3 недель. Зато способ обычно недорогой и удобный — никуд не надо ходить.

Из минусов также можно назвать не всегда стабильную работу портала и сложность в подаче запроса — во всех особенностях заполнения данных нужно будет долго разбираться.

Как получить документы через БТИ

Проще всего будет получить пакет документов, если обращаться непосредственно в бюро технической инвентаризации по месту регистрации квартиры, тогда процесс оформления их может занять около 10 дней, но чаще все же растягивается до 2-3 недель.

Чтобы получить экспликацию и поэтажный план, надо:

1. Собрать вышеуказанный пакет документов и обратиться с ними в БТИ. Сотрудники примут заявление, сверят документы и запишут вас в очередь.
2. В обозначенный день к вам приедет инженер (специалист из БТИ), проведет замеры квартиры.
3. Через некоторое время можно будет забрать готовые документы в БТИ.

Минусом данного способа некоторые люди также называют ошибки специалиста, который проводит замеры: не всегда он использует оборудование должного качества, часто торопится, неправильно вносит данные. Внимательно следите за работой инженера, не стесняйтесь попросить что-то замерить заново, перепроверить и т. д.

Как получить документы через МФЦ

МФЦ — это, по сути, промежуточное звено между вами и БТИ. Да, записаться и попасть на прием к специалисту МФЦ проще, есть электронная очередь, вам не надо будет выстаивать живые очереди и брать кабинет едва ли не штурмом. Однако срок выполнения услуги может затянуться, добавляйте к стандарту 3-5 дней минимум.

Как все происходит:

1. Вы записываетесь в МФЦ и приходите к назначенный день.
2. Оплачиваете госпошлину, обычно это можно сделать тут же в терминале.
3. Подаете сотруднику центра пакет документов, квитанцию об оплате пошлины, а он сообщает, когда примерно все будет готово.
4. В назначенный срок забираете документы в МФЦ.

Думаем, теперь вам стало понятно, что за документы представляют собой поэтажный план и экспликация квартиры, для чего они могут понадобиться и как их оформить. Всегда внимательно сверяйте все данные, перепроверяйте бумаги, даже если обращаетесь к хорошим специалистам. Допущенные ими ошибки могут вызвать проблемы с заключением сделок с недвижимостью, а также с законом.

Поэтажный план квартиры и экспликация в МФЦ

Заказать поэтажный план квартиры и экспликацию в МФЦ могут физические и юридические лица (их законные представители), являющиеся правообладателями недвижимого имущества.

Рекламное предложение

Нормативные акты федерального законодательства не регулируют процедуру взаимодействия между Многофункциональными центрами и ФГУП БТИ (Бюро технической инвентаризации).

Поэтому региональные власти самостоятельно принимают решение о целесообразности оказания услуги по оформлению экспликации и поэтажного плана через МФЦ.

Таким образом, в одних субъектах РФ оформить эти документы через отделения Многофункциональных центров возможно (порядок предоставления данной услуги в такой ситуации регламентируется региональным законодательством), а в других – обращаться придется непосредственно в местные БТИ (ПИБ или сторонние посреднические организации).

Например: в Москве можно заказать поэтажный план и экспликацию в МФЦ (порядок организации технического инвентаризационного учета в настоящее время регулируется Постановлением Правительства Москвы от 17.03.2017 № 106-ПП), а в Санкт-Петербурге данная услуга на базе Многофункциональных центров не предоставляется.

Порядок процедуры

Чтобы запросить изготовление вышеуказанных документов, заявителю потребуется:

1. Подойти на прием в отделение Многофункционального центра.
2. Оплатить услуги БТИ.
3. Представить заявление и необходимую документацию и получить расписку о том, что заявление принято в работу.
4. В назначенный день принять на объекте технического специалиста БТИ (при необходимости проведения замеров).
5. По истечении установленного срока получить результат оказания услуги: поэтажный план; экспликацию к поэтажному плану; или уведомление об отказе в предоставлении услуги.

Обращение в МФЦ

Многофункциональные центры принимают заявителей по предварительной записи или в порядке «живой» электронной очереди.

Записаться на прием заранее можно:

1. Через местный сайт МФЦ, если в регионе обращения предусмотрена такая услуга (запись через сайт доступна только для лиц, зарегистрированных на портале Госуслуг).
2. По единому телефону горячей линии МФЦ или контактному номеру выбранного отделения центра.

Стоимость работ БТИ

Стоимость изготовления экспликации и поэтажного плана определяется территориальными отделами ФГУП БТИ самостоятельно, единого тарифа по России не установлено.

Необходимые документы

В МФЦ представляется:

На правах рекламы

1. Документ, удостоверяющий личность заявителя.
2. Заявление по установленной форме (выдаст на приеме сотрудник центра).
3. Правоустанавливающий документ на объект недвижимости (если сведения о данном объекте отсутствуют в ЕГРН).
4. Квитанция (чек, платежное поручение), подтверждающая оплату услуг БТИ.

Законный представитель дополнительно предъявляет документ, подтверждающий право действовать от имени заявителя:

• доверенность от организации;
• акт органов опеки и попечительства;
• нотариальную доверенность;
• свидетельство о рождении и т. д.

В случае обращения наследника правообладателя предъявляется справка (письмо) от нотариуса, подтверждающая права данного наследника согласно завещанию или в соответствии с законом.

Приносить с собой копии удостоверения личности, правоустанавливающих и прочих документов не нужно, работник МФЦ отксерокопирует документацию самостоятельно непосредственно на приеме.

Сроки получения услуги

По факту подачи документов сотрудник центра выдаст заявителю расписку-уведомление, по номеру которой можно отслеживать статус обращения через местный сайт МФЦ или по телефону горячей линии (контактному номеру отделения, принявшего заявление).

В сроки, установленные местным регламентом, с заявителем должен связаться инженер БТИ и согласовать дату проведения измерительных работ для оформления экспликации и поэтажного плана (если дата не была назначена в момент приема заявления специалистом центра).

После проведения замеров органу БТИ потребуется еще несколько дней на изготовление требуемой документации и передачу результата выполненных работ в отделение МФЦ.

В некоторых регионах Многофункциональные центры информируют заявителя о готовности документов через СМС-рассылку.

Срок оформления экспликации и поэтажного плана с момента регистрации обращения заявителя в среднем составляет 10 – 20 дней.

По желанию получателя органы БТИ могут изготовить документы в ускоренном режиме, но плата за выполнение работ в этом случае будет на порядок выше.

Отказ в предоставлении услуги

Основания для отказа в приеме документов:

• лицо, обратившееся за получением услуги, не относится к категории заявителей;
• необходимая документация представлена не в полном объеме.

Основание для отказа в предоставлении услуги:

• отсутствуют сведения об оплате работ заявителем;
• невозможно выполнить работы по причинам, не зависящим от специалистов БТИ (например: отсутствие доступа на объект для проведения измерений в назначенный день).

Бесплатная консультация юриста

Получение планов квартир — Почему и как получить!

Главная | Блог | Где взять планировку квартиры?

Время чтения: (Количество слов:)

0 Акции

• Фейсбук 0
• Твиттер 0
• Пинтерест 0
• Более

Где вы берете планы своей квартиры? Обычно вы получаете планы этажей от управляющего недвижимостью (возможно, во время вашего первоначального тура), и вам, безусловно, следует запросить планы этажей, прежде чем подписывать договор аренды.

Видео с кратким обзором (если хотите)…а затем продолжайте читать…

Планы этажей также могут быть доступны в Интернете.

На практике вы должны подтвердить, что квартира, указанная в договоре аренды, является той же планировкой, на которую вы согласились до подписания договора аренды.

Зачем заранее получать план квартиры

Получить план квартиры перед заселением полезно по ряду причин –

• Позволяет выбрать мебель, кровати и т. д.
• Определите тип входа, который у вас есть
• Определите, открыта ли планировка этажа
• Определите, на каком этаже вы находитесь (например, 1-й, 2-й, 3-й и т. д.)

Без плана этажа вам может быть сложно визуализировать пространство и определить, соответствует ли оно потребностям вашей семьи.

Что спросить о планах этажей

Одно из самых важных соображений при выборе плана этажа — это пространство и планировка.

Не менее важно и то, что план этажа может многое рассказать о квартире, например, есть ли в квартире стиральная машина с сушкой, сколько окон, свободная ли планировка, на каком этаже находится квартира и есть ли в ванных комнатах душ или ванна.

Вот несколько вопросов, которые следует задать/обдумать при рассмотрении плана квартиры –

• Достаточно ли в квартире места для необходимой вам мебели и хранения?
• Размеры работают?
• В комплекте есть стиральная машина и сушилка?
• Это концепция открытой планировки или каждая комната отгорожена стеной?
• Кухня открытой планировки или это скорее кухня в переулке?
• Достаточно ли окон?
• Есть ли ванна или душ? У вас может быть предпочтение
• Какой тип напольного покрытия существует? (ковровое или дощатое покрытие)
• На каком этаже будет находиться помещение (например, 1-й этаж, 2-й этаж и т. д.)
• Какой тип входа? Отдельный вход или общий коридор.
• Есть ли центральное отопление и кондиционирование или оконный блок?

Даже если управляющий недвижимостью предоставит вам описание квартиры, всегда просите план этажа, чтобы вы могли лучше понять пространство, особенно если вы не видели квартиру лично.

Из плана этажа можно получить много полезной информации.

0 Акции

• Фейсбук 0
• Твиттер 0
• Пинтерест 0
• Более

Пошаговое руководство по чтению планов этажей квартир

• Планы этажей представляют собой наглядные планировки квартир и домов
• Они включают важную информацию, например площадь в квадратных футах
• Понимание поэтажного плана поможет вам понять, подходит ли вам квартира

При поиске новых квартир для аренды наряду с фотографиями вы также найдете примеры поэтажных планов. Однако, если вы не архитектор или строитель, который каждый день просматривает эти чертежи, вам может понадобиться некоторое руководство, чтобы полностью понять, на что вы смотрите.

Без базового понимания символов плана этажа вам, возможно, придется впихнуть свою домашнюю жизнь в неудобно тесное пространство. Вот почему так важно убедиться, что макет работает на вас. Понимание и точное прочтение различных элементов планов этажей квартир позволит вам арендовать подходящее место для ваших нужд, создав дом своей мечты.

Что такое план этажа?

Прежде всего: что такое план этажа? Поэтажный план — это нарисованная визуальная планировка квартиры или дома с высоты птичьего полета. Представьте, что крыша квартиры срезана, и вы смотрите прямо на квартиру сверху без потолка.

План этажа включает такие особенности и элементы, как стены, окна, полы, двери, лестницы, встроенные шкафы, прихожие, туалеты, приспособления, технику, балконы и террасы.

План этажа также показывает, сколько комнат в квартире, таких как ванные комнаты и спальни. Тип здания, этаж и местоположение — другие переменные, которые могут повлиять на план этажа.

Понимание планов этажей квартиры

Поняв, как читать план этажа, вы можете убедиться перед арендой, что квартира хорошо подходит для ваших нужд и образа жизни.

Изучите план этажа и подумайте о своих привычках. Например, на кухне рассмотрите размещение раковины по отношению к посудомоечной машине. При мытье посуды удобно располагать раковину и посудомоечную машину близко друг к другу.

Что касается ванной комнаты, вы хотите, чтобы она примыкала к главной спальне? Вам нужно пройти через дверь вашего соседа по комнате, чтобы попасть в ванную? Какой ванной будут пользоваться гости?

Фактическая часть плана этажа также является ключевой. Оцените наличие или отсутствие стен. Некоторые люди чувствуют себя более комфортно, живя в открытой планировке, которая позволяет жизни естественным образом течь из одной комнаты в другую. Другим нравится больше комнат, которые обеспечивают уединение и контроль звука.

Эти и другие вопросы вы должны задать себе при выборе новой квартиры.

Размеры

Размеры являются важной частью плана этажа. Размеры плана этажа показывают длину, ширину, глубину и высоту квартиры.

Каждое измерение определяется символами завершения, такими как решетка или стрелки, которые указывают на элемент, размер которого увеличивается. Это может быть стена, дверь, окно, камин или что-то еще.

Кроме того, план этажа обычно рисуется в масштабе. Это означает, что все различные размеры и измерения точны по отношению друг к другу.

Размеры

Когда вы оцениваете, поместятся ли ваш образ жизни, мебель и семья в имеющемся пространстве, эти пропорции имеют важное значение. Для перспективы вы можете сравнить измерения с измерениями известного объекта, например вашего текущего места жительства.

Используйте рулетку, чтобы измерить ваш нынешний дом и сравнить его с вашим новым домом. Обязательно узнайте, измеряется ли план квартиры в имперских единицах измерения или в метрической системе.

Квадратные футы

Когда дело доходит до определения размера квартиры или дома, большинство планов этажей используют квадратные футы. Обычно общая площадь указывается под планом этажа. Но иногда план этажа включает квадратные метры каждой комнаты в фактическом плане. Глядя на план этажа, вы увидите такие примеры, как «Спальня: 10 футов x 10 футов», что означает, что спальня имеет размеры 10 на 10 футов или 100 квадратных футов.

Как читать символы на планах этажей

Чтобы лучше понимать планы этажей перед сдачей в аренду, важно знать различные символы на планах этажей. Вот символы, которые обычно включаются в планы квартир.

Толстая сплошная линия

Толстая сплошная линия на плане этажа обозначает наружную стену. Это важные элементы в дизайне дома, потому что на них вы будете размещать большую часть своей мебели. Кровати, комоды, отдельно стоящие шкафы и развлекательные устройства обычно лучше всего располагаются рядом со стенами.

Тонкая сплошная линия

Тонкие линии, напротив, обозначают внутренние стены или перегородки. Они отделяют одно жилое пространство от другого.

Пунктирная линия

На плане этажа пунктирные линии обозначают элементы или пространства, расположенные над тем, что вы можете видеть на остальной части плана квартиры. Это могут быть шкафы, частичные полки или места для бытовой техники или варианты высоты потолка. Пунктирная линия обычно видна на строительных чертежах или чертежах. Таким образом, он может не отображаться на официальном плане вашей квартиры.

Незаполненные линии

Незаполненные линии в сплошных стенах означают, что там есть окна. Изогнутая линия, идущая наружу или внутрь, означает, что окно открывается в этом направлении.

Четверть круга

На плане дома или на плане участка четверть круга, прикрепленные к диагональной линии, обозначают двери или входы. Направление изогнутой дуги показывает, в каком направлении она открывается. Например, входная дверь может иметь кривую внутри сплошных линий, что означает, что она открывается внутрь, а не наружу.

Различные символы дверей

Однако есть небольшие различия. Два треугольника рядом друг с другом на разрыве линии представляют собой двустворчатые двери, как в гардеробной. Некоторые двери не так сильно занимают пространство комнаты, например, дверь-гармошка, которая выдвигается из стены, или дверь амбара, идущая параллельно стене. Они показаны без дуги.

Параллельные линии

На плане квартиры параллельные линии, заключенные в прямоугольник, обозначают лестницу. Стрелка покажет, ведут ли лестницы вверх или вниз.

Сплошной квадрат или круг

Если есть сплошной контур круга или квадрата, который не является столом или предметом мебели, он представляет собой колонны.

Планы этажей различных помещений

На общем плане этажа обычно можно отличить разные помещения друг от друга с помощью символов. Эти миниатюрные символы представляют различные предметы мебели или техники, которые вы найдете в каждой комнате.

Гостиная

Как правило, это самая просторная площадь квартиры. Соседние квадраты и тонкие прямоугольники для подлокотников и спинок обозначают кушетки и диваны. Если в вашей гостиной есть камин, он показан в виде небольшого заштрихованного квадрата с восьмиугольной вершиной, уходящей в стену.

Спальни

Для спальни план этажа включает символы для общих предметов, которые можно найти в спальне. К ним относятся кровать, комод и прикроватные тумбочки. Единственным важным символом всегда будет кровать, так как она отличает спальню от других частей квартиры. Хозяйские спальни будут немного больше, чем гостевые.

Кухня

Обычно расположенная рядом со столовой и жилой зоной, план кухни включает символы для холодильника, плиты и других приборов. Печь обычно изображают в виде квадрата с четырьмя круглыми кругами для горелок.

Столовая

Столовая будет иметь круги или прямоугольники, представляющие обеденный стол и стулья.

Ванная комната

В ванной комнате или унитазе вы найдете символы, обозначающие такие элементы, как раковины, унитаз, душ и ванна.

Дополнительные комнаты

В зависимости от плана этажа или здания у вас могут быть дополнительные комнаты. Они могут варьироваться от соляриев до подсобных помещений со стиральной машиной и сушилкой (обозначаются W/D).

Светильники

Планы некоторых квартир довольно просты и просты в использовании символов для обозначения светильников. Но другие могут быть чрезвычайно подробными. Иногда это делается для того, чтобы потенциальные арендаторы могли лучше представить себе, как украсить и заполнить пространство. Но если квартира сдается предварительно меблированной, это может быть и так, чтобы арендаторы точно видели, как она выглядит.

Неизвестные обозначения приборов

Помимо основных предметов, таких как кровати, диваны и холодильники, вы можете столкнуться с незнакомыми символами приборов. Если вы в чем-то не уверены, обратитесь к арендодателю или управляющему недвижимостью. Таким образом, вы будете точно знать, что включено.

Вышеизложенное дает вам основы для оценки плана этажа. Тем не менее, есть больше деталей. Поэтому, если вы видите на чертежах что-то, чего не понимаете, обязательно спросите у арендодателя или управляющего недвижимостью, что это означает.

Также рекомендуется подтвердить свое понимание, поскольку не все архитекторы используют одни и те же критерии или символы.

Хранение

Даже если вся ваша большая мебель поместится, вам все равно нужно место для хранения. Легко недооценить, сколько места вам нужно для таких вещей, как одежда, полотенца и кухонные гаджеты.
