Эл счетчик меркурий 201: Характеристики счетчика Меркурий 201

Содержание

Электросчетчик Меркурий 201.5 однофазный 1~230В, 5(60)А, однотарифный, активной энергии, класс точн. [1,0], имп.выход, датч.шунт, мех.ОУ, 6мод на DIN-рейку / монтажную панель Меркурий 201.5 ИНКОТЕКС

Наименование изделия у производителя		Меркурий 201.5
Исполнение по типу сети		однофазный
Способ подключения к сети		прямой
Номинальное напряжение, Un		1~230В,
Диапазон рабочих частот		50Гц
Максимальный ток		60А
Номинальный/базовый ток		5А
Условное обозначение рабочих токов		5(60)А,
Тип учитываемой электроэнергии (A/R)		активной энергии,
Класс точности (активной/реактивной энергий)		[1,0],
Исполнение по количеству тарифов		однотарифный,
Количество тарифов
Тип тарификатора (для многотарифных счетчиков)
Особенность исполнения по каналам учета
Встроенные интерфейсы связи
Наличие импульсного выхода		имп. выход,
Встроенное дополнительное оборудование
Тип отсчетного устройства		мех.ОУ,
Тип датчика(ов) тока		датч.шунт,
Стартовый ток (чувствительность)		20мА
Активная (W)/полная(V·A) мощности, потребляемые цепью напряжения, не более		2,0/10,0
Полная мощность (V·A), потребляемая цепью тока, не более		0. 1
Передаточное число, имп/kW, имп/kVAr		3200
Сохранность данных при прерываниях питания (информации/внутренних часов)
Способ монтажа		на DIN-рейку / монтажную панель
Ширина в модулях (для модульных исполнений)		6мод
Степень защиты корпуса, IP
Измерение качества электроэнергии
Ведение журналов по измеряемым значениям и событиям
Наличие электронной пломбы
Возможность подключения резервного питания
Сечение подключаемого провода
Межповерочный интервал		16 лет
Гарантийный срок эксплуатации		3 года
Средний срок службы		30 лет
Сертификация в госреестре средств измерений России и СНГ		есть
Диапазон рабочих температур, °C		от -40°C до +55°C
Климатическое исполнение и категория размещения
Конструктивная особенность
Примечание
Альтернативные названия		Меркурий201 Mercury Mercury201 1 тариф 5(60)A
Страна происхождения		Россия
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector. com		FI16.65.3.3
Статус компонента у производителя		—

Счетчик меркурий 201 горит красная лампочка. Схемы подключения электросчетчиков меркурий к электросети

В данной статье рассматривается наглядная схема подключения счётчика с фото. Здесь не рассматриваются узлы крепления счётчика и место его установки, рассмотрен вопрос именно схемы подключения счётчика. Не забывайте, что прежде чем приступить к работам, необходимо снять напряжение с места производства электромонтажных работ.

При подключении однофазного счётчика сечение провода должно быть рассчитано под номинальный ток данного счётчика, как выбрать сечение провода, подробно рассказано в статье — .

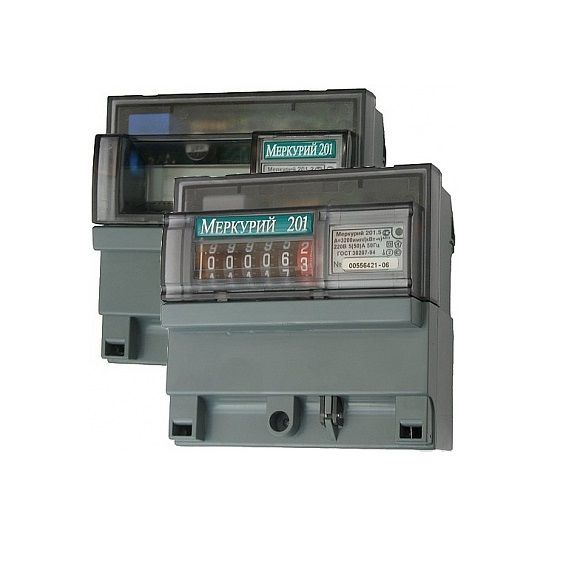

Однофазный счётчик Меркурий 201 представлен на Фото №1.

Фото №1. Однофазный электрический счётчик Меркурий 201

Схема подключения счётчика указана на тыльной стороне крышки счётчика, которая изображена на Фото №2.

Фото №2. Схема подключения однофазного счётчика Меркурий 201

Приступаем. Первое что делаем, это снимаем крышку счётчика, смотрим Фото №3.

Фото №3

Мы видим четыре позиции для подключения проводов.

Первая позиция необходима для подключения фазного питающего провода от вводного автомата. Вторая позиция необходима для подключения фазного провода нагрузки, он идёт на питание потребителей. Третья позиция необходима для подключения нулевого провода от вводного автомата. Четвёртая позиция необходима для подключения нулевого провода нагрузки, он идёт к потребителям.

Фото №4

Снимаем изоляцию с провода примерно на 2,3 см. Обратите внимание, что с вставленного провода в позицию должно быть снято достаточно изоляции, необходимо чтобы изоляция не мешала при закручивании зажимов провода, иначе может создаться плохой контакт, а также возможен случай плавки изоляции.

Обратите внимание на данное замечание, это распространённая ошибка начинающих электриков. Провод в позиции вставляем до упора. Фазный провод — белый, нулевой — синий.

На фото изображен медный провод сечением 2,5 мм 2 . Данный провод используется как пример схемы подключения однофазного счётчика и не является эталонным вариантом. В любом случае, выбор сечения провода зависит от установленной мощности потребителя, и как его определить, можно прочитать в статье — .

Фото №5

Фото №6

Хорошо затягиваем болтовые зажимы всех четырех позиций. Дальше необходимо установить крышку счётчика. В крышке имеются специальные места для выреза отверстий для проводов (см. Фото №3). Вырезаем отверстия, устанавливаем и закручиваем крышку. Конечный вариант получается следующий :

Фото №7

Таким образом производится подключение однофазного электрического счётчика Меркурий 201. По такой же схеме подключаются однофазные электрические счётчики и других производителей.

Однофазный электросчетчик «Меркурий 201» на сегодняшний день в России считается наиболее распространенным приборов для учета энергии. Счетчики этой марки заменили более устаревшие модели, оснащенные крутящимися дисками.

Сегодня мы расскажем о том, что представляет собой счетчик данной марки и каковы его характеристики, также вы узнаете о правилах подключения счетчика «Меркурий 201» и прочтете отзывы потребителей.

Электросчетчик «Меркурий»: краткое описание

Подключение счетчика «Меркурий 201» можно совершить самостоятельно, если изучить особенности данного прибора и инструкцию к нему.

Электросчетчики «Меркурий» производятся в России с 2001 года на мощностях компании «Инкотекс», которая занимается производством электросчетчиков начиная от простых однофазных для домашних нужд и заканчивая сложными трехфазными счетчиками.

Счетчик «Меркурий 201» имеет несколько модификаций, начиная от 201.1 и до 201.8.

Также прибор разделяется на серии в зависимости от таких параметров, как:

допустимый рабочий ток;
способ отражения данных расхода электричества.

Особенности конструкции счетчика «Меркурий»

Все модификации электросчетчика «Меркурий 201» имеют следующую конструкцию:

Нижняя часть корпуса имеет съемную конструкцию и служит защитой для контактов. Когда вы ее снимаете, то получаете доступ к входным электрическим контактам. Подключение проводок к ним совершается посредством винтового подсоединения.

Чтобы закрепить счетчик на стене или на другой поверхности, его нужно зафиксировать на ней специальной DIN — рейкой, которой сегодня оснащают практически все учетные приборы.

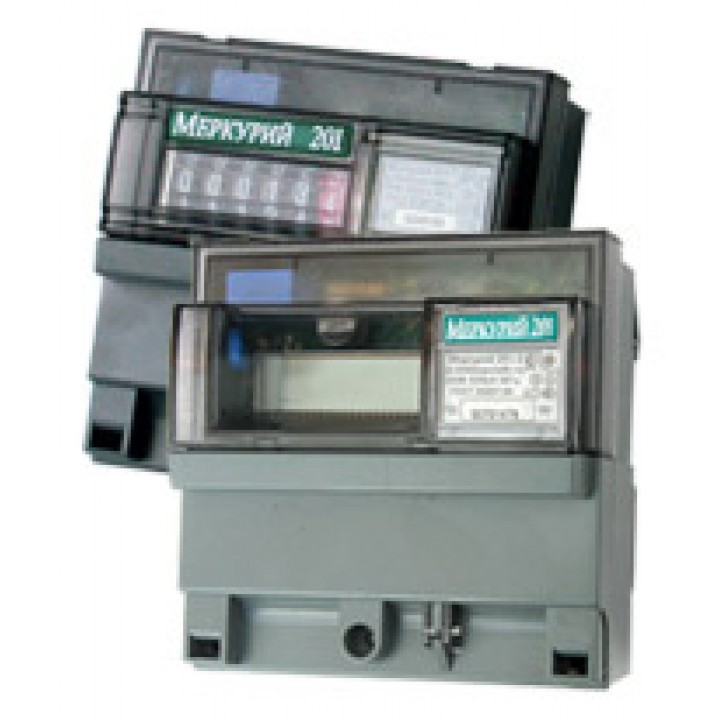

В зависимости от своей модификации счетчики данной серии бывают:

электромеханическими, где отсчетным устройством выступает механический барабан;
электронными, где результаты учета энергии выводятся на ЖК-дисплей.

Счетчик данной марки оснащен специальной защитой от воровства электроэнергии благодаря переполюсовке. Также он имеет такие характеристики, как:

допустимая температура окружающей среды для работы прибора составляет от -20 до 55 градусов тепла;
производитель предоставляет гарантию на изделие сроком на три года;
максимальный срок службы счетчика после подключения составляет 30 лет;
межпроверочный интервал составляет порядка 15 лет.

Каким требованиям должен соответствовать счетчик

Когда вы покупаете электросчетчик «Меркурий» 201 серии нужно проверить, чтобы он соответствовал требованиям , которые указаны в документах производителем:

первый или второй класс точности , то есть допустимая погрешность измерений составляет 1-2%;
должна быть указана дата изготовления и проверки устройства на производстве;
проверьте, чтобы номер значения счетчика был занесен в Госреестр измерительных средств;
проверьте наличие гарантийной пломбы;
удостоверьтесь, что изделие имеет клейко поверителя с датой поверки и голограмму-защиту от подделки.

Подключение счетчика «Меркурий 201»

Перед установкой и подключением прибора нужно внимательно изучить инструкцию, паспорт прибора, а также ознакомиться со схемой его подключения.

Однофазный прибор на клеммнике включает такие входные контакты:

контакт для входа фазы от внешней сети в помещение, провод сети подают от предприятия электрического снабжения;
контакт для выхода фазы внутрь помещения, используется кабель типа ШВВП;
клемма подключения нуля от внешней сети в помещение;
клемма выхода нуля к нагрузке внутрь.

Подключение проводов тоже осуществляется в перечисленной последовательности.

Помните, что перед подключением нужно обесточить систему:

отключить автомат;
пробки;
рубильник;
питающую линию, если вводный кабель заходит на счетчик.

Подключенные провода следует аккуратно уложить с помощью перфорированных ячеек для выламывания на клеммной крышке. Крышку нужно прикрутить к корпусу до полного прилегания.

Затем проверьте схему подключения еще раз и установите крышку. Вызовите представителя управляющей электрокомпании, чтобы он произвел процедуру пломбирования счетчика через специальное отверстие. При подключении прибора к электричеству на нем загорается индикатор в виде красной лампочки.

Немногие вспомнят то время, когда расчет платы за электроэнергию осуществлялся исходя из числа в доме осветительных приборов, что, естественно, не позволяло точно определить количество израсходованной энергии.

На сегодняшний день подобный способ, само собой, неприемлем, так как существует множество современных приборов учета, обладающих высоким классом точности.

Если вы планируете подключить новый прибор учета собственными силами, и вам нужна простая схема его подключения, то внимательное изучение данной статьи позволит избежать затруднений в процессе установки.

Основные требования

Итак, перед тем как подключить электросчетчик, необходимо согласовать с энергоснабжающей организацией следующие детали:

Так как далеко не все знают, как правильно подключить электросчетчик, при монтаже многие допускают ошибки, хотя ничего сложного здесь нет.

Рассмотрим более подробно, как подключить электросчетчик и автоматы:

чтобы защитить измерительное устройство от перенапряжения в сети, до ввода линии в счетчик устанавливают автоматы;
если же автоматы будут установлены после ввода, при значительных колебаниях напряжения прибор попросту выйдет из строя;
по нормативной документации на фазный провод допускается устанавливать лишь один автомат, но при возможности предпочтительнее поставить двухполюсный, который будет отсекать как подачу, так и нейтраль.

Закрепляются автоматы на DIN-рейку, при этом она должна быть обязательно заземлена на корпусе электрического щита, в случае если она не является его составным элементом.

Однофазный электросчетчик

Однофазный электросчетчик устроен следующим образом — все потребители электрической энергии в доме запитаны от одного провода (фазы). Однофазный прибор имеет четыре клеммы, через которые производится подача электроэнергии в помещения, а также связь общей электросетью.

Подключение однофазного прибора учета

Рассмотрим поэтапно, как подключить электросчетчик однофазный:

В первую очередь необходимо обесточить помещение, после чего снять старый счетчик.
Новый прибор закрепляется на заранее подготовленном месте.
К клемме № 1 подсоединяется фазный провод. Как правило, он красного цвета, но если у вас появились сомнения, можно протестировать его индикаторной отверткой — на фазном проводе должен загореться индикатор.
Фазный провод от сети квартиры подключается к клемме № 2. Таким образом, первая цепь готова.
Подобным образом к клеммам № 3, 4 подключается нулевой провод от квартирной и общей сети.

Перед тем как подключить электросчетчик, ознакомьтесь со схемой его подсоединения.

Подключение трехфазного счетчика

В данном случае потребители электрической энергии разделяются на группы, что считается более безопасным.

Трехфазный прибор учета подключить несколько сложнее, однако принцип все тот же. Такой контроллер имеет 8 клемм. Рассмотрим пошаговую инструкцию, как подключить электросчетчик трехфазный:

Электросчетчик «Меркурий 201»

Перед тем как подключить электросчетчик «Меркурий», желательно рассмотреть его конструктивные особенности. Прибор учета выполнен в пластиковом прямоугольном корпусе. На лицевой панели электросчетчика расположен ЖК-дисплей. С правой стороны находится «табличка» с основными характеристиками. Для прибора учета характерны компактные габаритные размеры и небольшой вес.

Нижняя съемная панель счетчика осуществляет защиту контактов устройства. Присоединение кабеля к этим контактам осуществляется посредством винтового присоединения.

Схема подключения счетчика «Меркурий»

Прибор учета «Меркурий» подключается таким же образом, как любой прибор учета электрической энергии. Основное требование — выбор выходного и входного проводника. Входной ввод будет таким, каким его определит электроснабжающее предприятие. В данном случае в качестве выходных проводников допускается использовать любые провода.

Схема подключения прибора учета выглядит следующим образом:

Как подключить электросчетчик «Меркурий 201»: пошаговая инструкция

Теперь вы знаете, как правильно подключить электросчетчик, однако не стоит забывать, что самостоятельная замена устройства без согласования с компанией, которая осуществляет поставку электрической энергии, строго запрещена. Без разрешающей документации на установку нового оборудования старый электросчетчик также запрещается снимать.

Дело несложное, если вы хоть немного разбираетесь в электричестве. Однофазный электросчетчик «Меркурий 201» на сегодняшний день в России считается наиболее распространенным приборов для учета энергии. Счетчики этой марки заменили более устаревшие модели, оснащенные крутящимися дисками. Установка электросчетчика Меркурий 201.8 может быть произведена на дин-рейку, заднюю стенку электрического щита с помощью переходной пластины, которая крепится на дин-рейку. Следует так же учитывать, что с 2015 года переходная пластина не входит в штатную комплектацию электросчетчика Меркурий 201.

Контактные винты необходимо закручивать с достаточным усилием – необходимо обеспечить хороший контакт. Если провод в клемме будет плохо закреплен, это грозит его нагревом, разрушением изоляционного слоя и замыканием. В клеммной крышке электросчетчика предусмотрена перфорация – ее нужно убрать (с помощью кусачек или аккуратно выломать), чтобы крышка плотно прилегала к счетчику. Крышка прикручивается к корпусу. Электросчетчик Меркурий 201 подходит для установки в квартирах, частных домах, гаражных боксах и садоводствах. Гарантия на прибор – 3 года, срок службы электросчетчика Меркурий 201 рассчитан на 30 лет. При замене электросчетчика нужно уведомить энергосбытовую компанию, а после установки нового счетчика – опломбировать его совместно с их представителем. Как правило, это занимает время, кроме того – вам необходимо ждать человека и тратить свое время.

Паспорт и инструкция на

электросчетчик Меркурий 201.8

Счетчики предназначены для много-тарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в двухпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.

Материалы по теме:

PoE свитч из обычного своими руками

Что нужно знать о PoE перед переделкой свитча Разные бывают задачи в IT и решения приходится искать часто нестандартные… Простой пример, необходимо установить IP видеокамеру с питанием PoE на. ..

Сациви из курицы в мультиварке — Рецепты для мультиварки

В солнечной Грузии сациви – это знаменитый национальный соус, под которым готовится восхитительные холодные блюда. Сациви всегда подаётся холодным, имейте это в виду! Отличительная черта соуса сациви – наличие в…

Схема однофазного счетчика достаточно проста . В данной статье я расскажу вам, как подключить однофазный счетчик. Я уже писал ранее, как правильно выбрать . Теперь после покупки счетчика, стоит новая задача – подключить однофазный счетчик к электросети.

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию , инструкции, примеры подключения схем однофазного счетчика и т.д.. Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:

документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика;

дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации , в котором также будет указана схема однофазного счетчика;

в обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена ;

ну и конечно, схема однофазного счетчика найдется в интернете.

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

Простой однофазный счетчик имеет 4 контакта на клеммной колодке:

клемма №1 – ввод фазы от внешней сети (к дому или квартире)
клемма №2 – выход фазы (внутрь дома или квартиры)
клемма №3 — ввод нуля от внешней сети (к дому или квартире)
клемма №4 — выход нуля (внутрь дома или квартиры)

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.

При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию , управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф .

Схема однофазного счетчика с вводным автоматом

Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.

Спасибо за внимание.

Счетчики Меркурий производства НПК «Инкотекс»

	трёхфазные многотарифные
Трёхфазный, многофункциональный, активной энергии, многотарифный Меркурий 236 ART
	Счетчик 236 ART измеряет параметры трехфазной сети (фазные токи, напряжения, мощности и др.), хранит профиль нагрузки и профиль потерь, ведет журнал событий и ПКЭ. Для использования в различных АИИС КУЭ предлагается широкий набор интерфейсов, в том числе встроенные PLС модемы. Измерение и тарифный учет активной энергии и реактивной мощности в одном направлении. — Класс точности A: 0,5S; 1,0 — Ном. напряжение: 230 В — Ном. ток: 5А; 10А (макс. 10, 100 А) — профиль мощности 1-60 минут (30 мин. ->170 суток, 60 мин. ->340 суток) Возможные интерфейсы: оптопорт, RS-485, модем PLС-I
Трёхфазный, многофункциональный, активно/реактивный, многотарифный МЕРКУРИЙ 234 ART M и МЕРКУРИЙ 234 ART M2
	Измерение и тарифный учет активной и реактивной энергии и мощности в одном или двух направлениях. Учет потерь. — Класс точности А:0,2S;0,5S; 1,0; R:0,5;1,0 — Ном. напряжение: 57,7 В; 230 В — Ном. ток, A: 5 (макс 10; 60; 100). — профиль мощности 1-60 минут (30 мин. ->170 суток, 60 мин. ->340 суток) Счетчик измеряет параметры трехфазной сети (фазные токи, напряжения, мощности и др.), хранит профиль нагрузки и профиль потерь, ведет журналы событий и ПКЭ, управляет нагрузкой. Для использования в различных АИИС КУЭ предлагается широкий набор интерфейсов на сменных интерфейсных модулях в том числе модуль измерителя ПКЭ по ГОСТ 13109-97 и РД 153-34.0-15.501-00. Возможные интерфейсы: RS-485, GSM, оптопорт, PLC-II, Ethernet
Трёхфазный, многофункциональный,активно/реактивный, многотарифный МЕРКУРИЙ 234 ART
	Измерение и тарифный учет активной и реактивной энергии и мощности в одном или двух направлениях. Учет потерь. — Класс точности А:0,2S;0,5S; 1,0; R:0,5;1,0 — Ном. напряжение: 57,7 В; 230 В — Ном. ток, A: 1;5, макс. ток, A: 2; 10; 60; 100. — Профиль мощности 1-60 минут (30 мин. ->170 суток) Счетчик измеряет параметры трехфазной сети (фазные токи, напряжения, мощности и др.), хранит профиль нагрузки и профиль потерь, ведет журналы событий и ПКЭ, управляет нагрузкой. Для использования в различных АИИС КУЭ предлагается широкий набор интерфейсов на сменных интерфейсных модулях. Возможные интерфейсы: RS-485, оптопорт, PLC-I
Трёхфазный, многофункциональный, активно/реактивный, многотарифный МЕРКУРИЙ 233 ART и Меркурий 233 ART2
	Измерение и тарифный учет активной и реактивной энергии и мощности в одном или двух направлениях. Учет потерь. — Класс точности А:0,2S;0,5S; 1,0; R:0,5;1,0 — Ном. напряжение: 57,7 В; 230 В — Ном. (макс.) ток: 5(10), 5(60), 10(100)А — 2-а профиля мощности 1-45 минут (30 мин. ->170 суток) Счетчик измеряет параметры трехфазной сети (фазные токи, напряжения, мощности и др.), хранит профиль нагрузки и профиль потерь, ведет журналы событий и ПКЭ, управляет нагрузкой. Для использования в различных АИИС КУЭ предлагается широкий набор интерфейсов на сменных интерфейсных модулях. Возможные интерфейсы: GSM, 2*RS-485, оптопорт, PLC-II

	Измерение и тарифный учет активной и реактивной энергии и мощности в одном или двух направлениях. Учет потерь. — Класс точности А/R: 0,5S /1,0 — Ном. напряжение: 57,7 В; 230 В — Ном.(макс.) ток: 5(7,5)А — Профиль мощности 1-45 минут (30 мин. ->85 суток) Счетчик измеряет параметры трехфазной сети (фазные токи, напряжения, мощности и др.), хранит профиль нагрузки и профиль потерь, ведет журналы событий и ПКЭ, управляет нагрузкой. Для использования в различных АИИС КУЭ предлагается широкий набор интерфейсов. Возможные интерфейсы: GSM, CAN или RS-485, IrDA, PLC-I
Трёхфазный, многофункциональный, активной энергии, многотарифный МЕРКУРИЙ 231AT
	Измерение и тарифный учет активной энергии и мощности в одном направлении. — Класс точности: 0,5S; 1,0 — Ном. напряжение: 230 В — Ном. ток: 5А (max. до 60 А) — Количество тарифов 4 Счетчик измеряет параметры трехфазной сети (фазные токи, напряжения, мощности и др.), ведет журнал событий. Для параметрирования и считывания информации оснащен IrDA портом. Крепится на DIN-рейку. Возможные интерфейсы: IrDA
трёхфазные однотарифные
Трёхфазный, активно/реактивной энергии МЕРКУРИЙ 230AR
	Измерение и учет активной и реактивной энергии в одном направлении в трехфазных сетях переменного тока частотой 50 Гц. Счетчик измеряет параметры трехфазной сети (фазные токи, напряжения, мощности и др.). — Количество тарифов 1; — Класс точности A/R: 0,5S/1,0; 1,0/2,0; — Номинальное фазное напряжение: 57,7 В; 230 В; — Ном. (макс.)ток: 5(60)А; 10(100)А. Возможные интерфейсы: CAN или RS485, PLС-I

	Измерение активной электроэнергии в трёхфазных сетях. Современный дизайн, малые габариты. Оснащён антиреверсным отсчётным устройством. Защищён от неправильного подключения. Крепится на DIN-рейку. Особенности — Телеметрический канал. — Класс точнocти: 1,0; — Ном. фазное напряжение: 230 В; — Номинальный (макс.)ток: 5(60)А

	Измерение и учет активной энергии в одном направлении в трехфазных сетях перемен. тока частотой 50 Гц. — Кл. точн.: 0,5S; 1,0 — Ном. напряжение: 57,7 В; 230 В — Ном. ток: 5А; 10А (макс. до 100 А) — Антиреверсное электромеханич. отсчётное устройство Телеметрический канал

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки вашего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в cookie-файлах может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Обзор мировых и региональных временных тенденций общего содержания ртути в крови и грудном молоке человека с 1966 по 2015 гг. И их связи с воздействием на здоровье

https://doi.org/10.1016/j.envint.2018.12.016 Получить права и контент

Основные моменты

•: Представлен обзор воздействия ртути (Hg) до Минаматской конвенции.
•: Общие уровни Hg в крови и грудном молоке значительно снизились с 1960-х годов.
•: Уровни общего Hg в крови и грудном молоке были самыми высокими в Южной Америке.
•: Последствия воздействия ртути на здоровье были окончательными только при определенных состояниях здоровья.
•: Для выяснения воздействия Hg на здоровье необходимы дальнейшие эпидемиологические исследования.

Аннотация

Справочная информация

Ртуть является загрязнителем, вызывающим озабоченность во всем мире. Для защиты здоровья человека и окружающей среды от загрязнения ртутью в 2017 году вступила в силу Минаматская конвенция по ртути.

Цели

Чтобы поддержать будущую оценку эффективности конвенции, это исследование оценивает глобальные и региональные временные тенденции общих уровней ртути в крови и грудном молоке человека в различных подгруппах населения за последние полвека до вступления в силу. -сила Минаматской конвенции. В этом исследовании также представлен обзор эпидемиологической литературы, показывающей доказательства связи между воздействием ртути (с точки зрения общего уровня ртути в цельной крови, пуповинной крови и грудном молоке) и здоровьем человека.

Методы

Мы провели поиск в электронных базах данных, чтобы найти статьи, опубликованные до 14 июня 2017 года, и сообщили об общих уровнях ртути в любой из трех биологических матриц (цельная кровь, пуповинная кровь или грудное молоко) и / или ассоциациях со здоровьем человека. Временные тренды общих уровней ртути в выбранных биологических матрицах в различных подгруппах населения были оценены с использованием линейной аппроксимации данных, преобразованных в логарифмическом масштабе. Параллельно с этим использовались статистические методы для оценки любого возможного влияния источников неоднородности (т.е. исследования и характеристики населения, такие как возраст, пол, этническая принадлежность, источник воздействия, период отбора проб и географический регион) в собранных исследованиях. Кроме того, было подготовлено резюме значимых и актуальных взаимосвязей между воздействием ртути и состоянием здоровья человека у детей и взрослых.

Результаты

Мы обнаружили значительное снижение общих уровней ртути в цельной крови, пуповинной крови и грудном молоке в период с 1966 по 2015 гг. Южная Америка, затем Африка или Азия, тогда как группы населения из Европы или Северной Америки показали самые низкие уровни общего содержания ртути в выбранных биологических матрицах.Мы наблюдали убедительные устойчивые ассоциации воздействия ртути с отдельными состояниями здоровья, особенно с нервным развитием и нейротоксичностью у детей и взрослых. Для некоторых других состояний здоровья результаты собранных исследований не подтверждают убедительных ассоциаций. Мы также обнаружили, что несколько исследований продемонстрировали значительную связь между воздействием ртути ниже референтного уровня USEPA и различными состояниями здоровья.

Выводы

В этом исследовании представлен глобальный и региональный обзор тенденций общего уровня ртути в крови и грудном молоке человека и связанных с ними рисков для здоровья до вступления в силу Минаматской конвенции и содержится призыв к дальнейшим эпидемиологическим исследованиям по всему миру. чтобы полностью понять последствия воздействия ртути на здоровье.

Ключевые слова

Воздействие ртути

Уровни ртути в крови

Уровни ртути в грудном молоке

Мировые тенденции

Здоровье человека

Рекомендуемые статьиЦитирующие статьи (0)

Ссылки на статьи

Синтез загрязнения окружающей среды, потоков, биоаккумуляции и риска для рыб и диких животных

Эверс, округ Колумбия, Хан, Ю.Дж., Дрисколл, К.Т., Камман, Н.С., Гудейл, М.В., Ламберт, К.Ф. и др., 2007.

Биологические «горячие точки» ртути на северо-востоке США и юго-востоке Канады —

н.э. Биология 57, 29–43.

Фиорентино, Дж. К., Энцвейлер, Дж., Анжелика, Р. С., 2011. Геохимия ртути вдоль профиля почвы

по сравнению с другими элементами и материнской породой: свидетельство внешнего воздействия

. Загрязнение воды, воздуха и почвы. 221, 63–75.

Fleck, J.A., Marvin-DiPasquale, M., Иглз-Смит, К.А., Акерман, Дж. Т., Лутц, М. А., Тейт, М., и др.

др., 2016. Ртуть и метилртуть в водных отложениях на западе Северной Америки

. Sci. Total Environ. 727–738.

Фридл Г., Вуэст А., 2002. Нарушение биогеохимических циклов — последствия создания плотин.

Aquat. Sci. 64, 55–65.

Фридли, Х.Р., Радке, Л.Ф., Лу, Дж. Ю., 2001. Ртуть в дыме от огня биомассы. Geophys. Res.

Lett. 28, 3223–3226.

Гантер, Х.E., Goudie, C., Sunde, ML, Kopecky, MJ, Wagner, P., Oh, SH, et al., 1972. Se-

лениум: связь со сниженной токсичностью метилртути, добавленной в рационы, содержащие

тунца. . Science 175, 1122–1124.

Гилмор, C.C., Podar, M., Bullock, A.L., Graham, A.M., Brown, S.D., Somenahally, A.C., et al.,

2013. Метилирование ртути новыми микроорганизмами из новых сред. Envi-

рон. Sci. Technol. 47, 11810–11820.

Граф, W.L., 1999.Нация плотин: географическая перепись американских плотин и их

крупномасштабных гидрологических воздействий. Водный ресурс. Res. 35, 1305–1311.

Грей, Дж. Э., Хайнс, М. Э., Игерас, П. Л., Адатто, И., Ласорса, Б. К., 2004. Виды ртути и

микробные преобразования в шахтных отходах, отложениях ручьев и поверхностных водах в

Горнорудный округ Альмаден, Испания. Environ. Sci. Technol. 38, 4285–4292.

Грей, Дж. Э., Хайнс, М. Е., Краббенхофт, Д. П., Томс, Б., 2012.Метилирование Hg после

шахты Bonanza Hg, Орегон. Прил. Геохим. 27, 106–114.

Грей, Дж. Э., Хайнс, М. Е., Голдштейн, Х. Л., Рейнольдс, Р. Л., 2014. Отложение ртути и образование мет-

ил ртути в водохранилище Наррагиннеп, на юго-западе Колорадо, США. Прил.

Geochem. 50, 82–90.

Гринфилд, Б.К., Ян, А., 2010. Ртуть в кормовых рыбах залива Сан-Франциско. Environ. Загрязнение.

158, 2716–2724.

Греш, Т., Лихатович, Дж., Schoonmaker, P., 2000. Оценка исторических и нынешних

уровней производства лосося в экосистеме северо-востока Тихого океана: свидетельство дефицита питательных веществ в пресноводных системах на северо-западе Тихого океана. Рыболовство 25, 15–21.

Гримальди, К., Гримальди, М., Гедрон, С., 2008. Распределение ртути в тропической почве

профилей, связанных с происхождением ртути и почвенными процессами. Sci. Total Environ. 401,

121–129.

Гастин, М.С., Тейлор мл., Г.Е., Леонард, Т.Л., 1994. Высокие уровни загрязнения ртутью в

множественных средах водосборного бассейна реки Карсон в Неваде: последствия для оценки рисков

. Environ. Перспектива здоровья. 102, 772–778.

Гастин, М.С., Линдберг, С.Е., Вайсберг, П.Дж., 2008. Обновленная информация о природных источниках и

поглотителях атмосферной ртути. Прил. Геохим. 23, 482–493.

Холл, Б.Д., Сент-Луис, В.Л., Рольфхус, К.Р., Бодали, Р.А., Бити, К.Г., Патерсон, М.Дж., и др., 2005.

Воздействие создания резервуаров на биогеохимический цикл метилртути и

общей ртути в бореальных высокогорных лесах. Экосистемы 8, 248–266.

Харарук, О., Обрист, Д., Луо, Ю., 2013. Моделирование чувствительности хранения ртути в почве к

климатическим изменениям в пулах почвенного углерода. Биогеонауки 10, 2393–2407.

Heim, WA, Coale, KH, Stephenson, M., Choe, KY, Gill, GA, Foe, C., 2007. Пространственные

и вариации в зависимости от среды обитания общих концентраций ртути и метилртути в

поверхностных отложениях в залив Сан-Франциско-дельта.Environ. Sci. Technol. 41,

3501–3507.

Хайнц, Г.Х., Хоффман, Д.Дж., Климстра, Д.Д., Стеббинс, К.Р., Кондрад, С.Л., Эрвин, К.А., 2009.

Видовые различия в чувствительности эмбрионов птиц к метилртути. Arch. Envi-

рон. Contam. Toxicol. 56, 129–138.

Хинкли, Т.К., 2003. Вулканические выбросы ртути. В: Gray, J.E. (Ed.), Geologic Studies of

Mercury by the U.S.Geological Survey: U.S. Циркуляр Геологической службы 1248. U.S.Geo-

Logical Survey, Рестон, Вирджиния, стр. 35–37.

Хоггарт, К.Г., Холл, Б.Д., Митчелл, С.П., 2015. Метилирование ртути в фатах с высоким и низким содержанием серы

повлияло на водно-болотные угодья в районе колыхненных прерий в Северной Америке.

Окружающая среда. Загрязнение. 205, 269–277.

Hsu-Kim, H., Kucharzyk, K.H., Zhang, T., Deshusses, M.A., 2013. Механизмы, регулирующие биодоступность

ртути для метилирующих микроорганизмов в водной среде:

критический обзор.Environ. Sci. Technol. 47, 2441–2456.

Hunerlach, M.P., Alpers, C.N., 2003. Исследования загрязнения ртутью при добыче золота.

В: Грей, Дж. Э. (ред.), Геологические исследования ртути Геологической службой США: Циркуляр геологической службы США

1248. Геологическая служба США, Рестон, Вирджиния, с. 5520564.

Хиландер, Л.Д., Мейли, М., 2003. 500 лет производства ртути: глобальная годовая инвентаризация

по регионам до 2000 года и связанные выбросы. Sci. Total Environ.304, 13–27.

Джексон, А.К., Эверс, округ Колумбия, Адамс, Э.М., Кристол, Д.А., Иглз-Смит, К., Эдмондс, С.Т. и др.,

2015. Певчие птицы как стражи межземных местообитаний ртути в восточной части Северной Америки —

ica. Экотоксикология 24, 453–467.

Джексон, А., Эверс, округ Колумбия, Иглс-Смит, К.А., Акерман, Дж. Т., Уилакер, Дж. Дж., Эллиот, Дж.

Sci. Total Environ.568, 685–696.

Джаффе Д., Строде С., 2008. Источники, судьба и перенос атмосферной ртути из Азии.

Окружающая среда. Chem. 5, 121–126.

Джуэтт, С.С., Даффи, Л.К., 2007. Ртуть в рыбах Аляски, с упором на пропитание

вида. Sci. Total Environ. 387, 3–27.

Джонсон, П.Т.Дж., Олден, Д.Д., Вандер Занден, М.Дж., 2008. Захватчики плотин: водохранилища способствуют биологическому вторжению в пресные воды. Передний. Ecol. Environ. 6, 359–365.

Johnson, WP, Swanson, N., Black, B., Rudd, A., Carling, G., Fernandez, DP, et al., 2015.

Концентрации общей и метилртути и скорости метилирования в свежих водах.

тер до гиперсоленого континуума Большого Соленого озера, Юта, США. Sci. Total Environ. 511,

489–500.

Карими, Р., Фриск, М., Фишер, Н.С., 2013. Контрастный фактор пищевой сети и соотношение размеров тела —

судов с концентрациями Hg и Se в морской биоте. PLoS One 8, e74695.

Kasischke, E.S., Verbyla, D.L., Rupp, T..S., McGuire, A.D., Murphy, K.A., Jandt, R., et al., 2010.

Изменение пожарного режима Аляски — последствия для уязвимости ее северных лесов.

Банка. J. For. Res. (Rev. Can. Recherche For.) 40, 1313–1324.

Кнобелох, Л., Стинпорт, Д., Шранк, К., Андерсон, Х., 2006. Воздействие метилртути в

Висконсин: серия тематических исследований. Environ. Res. 101, 113–122.

Krabbenhoft, D.P., Сандерленд, E.М., 2013. Наука об окружающей среде. Глобальное изменение и

ртути. Science 341, 1457–1458.

Ландерс, Д.Х., Симонич, С.Л., Яффе, Д., Гейзер, Л.Х., Кэмпбелл, Д., Швиндт, А.Р., и др., 2008.

Судьба, перенос и экологические последствия переносимых по воздуху загрязнителей в западных национальных парках

(США). Агентство по охране окружающей среды США, Корваллис, Орегон.

Лавуа, Р.А., Джардин, Т.Д., Чамчал, М.М., Кидд, К.А. , Campbell, L.M., 20 13.

Биомагнификация ртути в водных пищевых сетях: всемирный метаанализ. Envi-

рон. Sci. Technol. 47, 13385–13394.

Lepak, JM, Hooten, MB, Eagles-Smith, CA, Tate, MT, Lutz, MA, Ackerman, JT, et al.,

2016. Оценка потенциальных рисков для здоровья рыб и людей с использованием концентратов ртути —

лов рыбы во внутренних водоемах западной Канады и США. Sci. Всего En-

viron. (ХХХ: ХХХХ-ХХХХ).

Литтел, Д.С., Маккензи, Д., Петерсон, Д.Л., Вестерлинг, А.Л., 2009. Климатические и лесные пожары

сгорели на западе США.S. ecoprovinces, 1916–2003. Ecol. Прил. 19, 1003–1021.

Лайман, С.Н., Густин, М.С., Престбо, Э.М., Марсик, Ф.Дж., 2007. Оценка сухого осаждения

атмосферной ртути в Неваде прямыми и косвенными методами. Environ. Sci.

Technol. 41, 1970–1976.

Mahaffey, K.R., Clickner, R.P., Jeffries, R.A., 2009. Концентрации ртути в крови взрослых женщин —

— различаются в зависимости от региона в Соединенных Штатах: Связь со структурами потребления рыбы —

(NHANES 1999-2004). Environ. Перспектива здоровья. 117, 47–53.

Мальм, О., 1998. Добыча золота как источник воздействия ртути в бразильской Амазонии.

Окружающая среда. Res. 77, 73–78.

Marvin-DiPasquale, M., Windham-Myers, L., Agee, JL, Kakouros, E., Kieu le, H., Fleck, JA,

et al., 2014. Производство метилртути в отложениях из сельскохозяйственных и non-agri-

культурных водно-болотных угодья в обходной дороге Йоло, Калифорния, США. Total Environ. 484 288–299.

Маккой, В.М., Берн, К.Р., 2005. Возможное изменение климата в результате пожара в бореальных лесах на территории Центрального Юкона. Арктика 58, 276–285.

МакКелви, В., Окен, Э., 2012. Ртуть и общественное здоровье: оценка воздействия на человека

уверен. В: Банк, М.С. (Ред.), Ртуть в окружающей среде: закономерности и процессы. Univer-

sity of California Press, Беркли, Калифорния, стр. 267–287.

Мерглер, Д., Андерсон, Х.А., Чан, Л.Х., Махаффи, К.Р., Мюррей, М., Sakamoto, M. , et al.,

2007. Воздействие метилртути и последствия для здоровья человека: всемирная проблема.

Ambio 36, 3–11.

Миллер Р.Р., Уильямс Дж.Д., Уильямс Дж. Э., 1989. Уничтожение североамериканских рыб в течение

годов прошлого века. Рыболовство 14, 22- и.

Морель, Ф.М.М., Краепил, А.М.Л., Амиот, М., 1998. Химический цикл и биоаккумуляция

ртути. Анну. Rev. Ecol. Syst. 29, 543–566.

Мойл, П. Б., Маунт, Дж.Ф., 2007. Однородные реки, однородные фауны. Proc. Natl. Акад.

Sci. США. 104, 5711–5712.

Наганума А., Имура Н., 1980. Изменения в распределении ртути и селена в растворимых фракциях тканей кролика после одновременного введения. Фармакол. Biochem.

Поведение. 13, 537–544.

Naturales, S.M.A.Y.R., 2011. Registro de Emisiones y Transferencias de Contaminantes, 2015.

NMFS, 2012. Рыболовство США, 2011.Национальная служба морского рыболовства, Сильвер

Спринг, Мэриленд.

Обрист, Д. , Халлар, А.Г., Маккаббин, И., Стивенс, BB, Ран, Т., 2008. Атмосферная ртуть

Концентрация

в лаборатории Шторм-Пик в Рокки-Маунтинс: свидетельства

дальнего действия транспорт из Азии, пограничный вклад и растительная ртуть —

берут. Атмос. Environ. 42, 7579–7589.

Обрист, Д., Джонсон, Д.У., Эдмондс, Р.Л., 2012. Влияние типа растительности на содержание ртути

центрации и скопления в двух соседних хвойных и лиственных лесах.J. Plant Nutr.

Почвоведение. 175, 68–77.

Обрист, Д., Пирсон, К., Вебстер, Дж., Кейн, Т., Лин, С.Дж., Эйкен, Г.Р. и др., 2016. Синтез

наземной ртути

на западе США: пространственное распространение определяется землей

покров и продуктивность растений. Sci. Total Environ. 568, 522–535.

Паризек, Дж., Остадалова, И., 1967. Защитный эффект малых количеств селенита при интоксикации лиматов суб-

. Experientia 23, 142–143.

Parks, J.M., Johs, A., Podar, M., Bridou, R., Hurt Jr. , R.A., Smith, S.D., et al., 2013. Генетическая основа

метилирования ртути в бактериях. Science 339, 1332–1335.

Pena-Rodriguez, S., Pontevedra -Pombal, X., Gayoso, EGR, Moretto, A., Mansilla, R.,

Cutillas-Barreiro, L., et al., 2014. Распределение ртути в топоследовательности субант-

арктических лесных почв Огненной Земли (Аргентина) как следствие преобладающих

почвенных процессов.Геодермия 232, 130–140.

Петерсон, С.А., Ван Сикл, Дж., Херлихи, А.Т., Хьюз, Р.М., 2007. Концентрация ртути в

рыбах

из ручьев и рек на западе Соединенных Штатов. Environ. Sci.

Technol. 41, 58–65.

Peterson, SA, Ralston, NVC, Peck, DV, Sickle, JV, Robertson, JD, Spate, VL, et al., 2009.

Как селен может смягчить токсическое воздействие ртути на речную рыбу

запад США? Environ. Sci.Technol. 43, 3919–3925.

Прессер Т.С., Сильвестр М.А., Лоу У.Х., 1994. Биоаккумуляция селена из природных

геологических источников в западных штатах и его потенциальные последствия. Environ. Manag.

18, 423–436.

Ralston, N.V., Ralston, C.R., Blackwell 3rd, J.L., Raymond, L.J., 2008. Диетический и тканевый селек-

ний в отношении токсичности метилртути. Нейротоксикология 29, 802–811.

Рытуба, Дж. Дж., 2000. Осушение ртутных шахт и процессы, контролирующие его воздействие на окружающую среду

.Sci. Total Environ. 260, 57–71.

Рытуба, Дж. Дж., 2003. Ртуть из месторождений полезных ископаемых и потенциальное воздействие на окружающую среду.

Окружающая среда. Геол. 43, 326–338.

Сабо, Дж. Л., Синха, Т., Боулинг, Л. К., Скоупс, Г. Х., Валлендер, В. В., Кампана, М. Е. и др.,

2010 г. Восстановление устойчивости пресной воды в пустыне Кадиллак. Proc. Natl. Акад.

Sci. США 107, 21263–21270.

1225C.A. Иглз-Смит и др. / Наука об окружающей среде в целом 568 (2016) 1213–1226

Периодическая таблица элементов

ЭЛЕМЕНТЫ В ОДНОЙ КОЛОНКЕ (ГРУППА) ИМЕЮТ ПОДОБНЫЕ ХИМИЧЕСКИЕ СВОЙСТВА

Название каждого элемента (коричневым цветом) сопровождается его химическим символом (красным),
, а также его атомным номером Z и его наиболее распространенным (или наиболее стабильный) массовый номер А .

Z = атомный номер = количество протонов в ядре = количество электронов, вращающихся вокруг ядра;
A = массовое число = количество протонов и нейтронов в наиболее распространенном (или наиболее стабильном) ядре.

9000 904 Группа VII b

Группа I a

Группа II a

Группа III b

Группа IV b

Группа V b

904 Группа VI80

904 Группа VI80 b

Группа VIII

Группа I b

Группа II b

Группа III a

Группа IV a

Группа V a

Группа VII a

Группа 0

Водород
H
Z = 1, A = 1

-> -> -> > -> -> -> -> -> -> -> -> -> -> -> -> -> -> -> -> — -> -> -> — -> -> -> -> -> -> -> -> -> -> -> ->

Гелий
He
Z = 2, A = 4

Литий
Li
Z = 3, A = 6

Берилий
Be
Z = 4, A = 10

-> -> -> — -> -> -> -> -> -> -> -> -> -> -> -> -> -> -> -> -> -> ->

Бор
B
Z = 5, A = 11

Углерод
C
Z = 6, A = 12

Азот
N
Z = 7, A = 14

Кислород
O
Z = 8, A = 16

Фтор
F
Z = 9, A = 19

Neon 904 Neon 904 0465 Z = 10, A = 20

Натрий
Na
Z = 11, A = 23

Магний
Mg
Z = 12, A = 24

— > -> -> -> -> -> -> -> -> -> -> -> -> -> -> -> -> — -> -> -> -> ->

Алюминий
Al
Z = 13, A = 27

Кремний
Si
Z = 14, A = 28

Фосфор
P
Z = 15, A = 31

Сера
S
Z = 16, A = 32

Хлор
Cl
Z = 17, A = 35. 5

Аргон
Ar
Z = 18, A = 40

Калий
K
Z = 19, A = 39

Кальций
Ca
Z = 20, A = 40

Скандий
Sc
Z = 21, A = 45

Титан
Ti
Z = 22, A = 48

Ванадий
Va
Z = 23, A = 51

Хром
Cr
Z = 24, A = 52

Марганец
Mn
Z = 25, A = 55

Железо
Fe
Z = 26, A = 56

Кобальт
Co
Z = 27, A = 59

Никель
Ni
Z = 28, A = 59

Медь
Cu
Z = 29, A = 63.5

Цинк
Zn
Z = 30, A = 65

Галлий
Ga
Z = 31, A = 70

Германий
Ge
Z = 32, A = 73

Мышьяк
As
Z = 33, A = 75

Селен
Se
Z = 34, A = 79

Бром
Br
Z = 35, A = 80

Криптон
Kr
Z = 36, A = 84

Рубидий
Rb
Z = 37, A = 85. 5

Стронций
Sr
Z = 38, A = 88

Иттрий
Y
Z = 39, A = 89

Цирконий
Zr
Z = 40, A = 91

Ниобий
Nb
Z = 41, A = 93

Молибден
Mo
Z = 42, A = 96

Технеций
Tc
Z = 43, A = 97

Рутений
Ru
Z = 44, A = 101

Родий
Rh
Z = 45, A = 103

Палладий
Pd
Z = 46, A = 106

Серебро
Ag
Z = 47, A = 108

Кадмий
Cd
Z = 48, A = 112

Индий
In
Z = 49, A = 115

Олово
Sn
Z = 50, A = 119

Сурьма
Sb
Z = 51, A = 122

Теллур
Te
Z = 52, A = 128

Йод
I
Z = 53, A = 127

Ксенон
Xe
Z = 54, A = 131

Цезий
Cs
Z = 55, A = 133

Барий
Ba
Z = 56, A = 137

Лантан
La
Z = 57, A = 139

Лантанид Серия

Z = 57-71

Гафний
Hf
Z = 72, A = 178. 5

Тантал
Ta
Z = 73, A = 181

Вольфрам
W
Z = 74, A = 184

Рений
Re
Z = 75, A = 186

Осмий
Os
Z = 76, A = 190

Иридий
Ir
Z = 77, A = 192

Платина
Pt
Z = 78, A = 195

Золото
Au
Z = 79, A = 197

Меркурий
Hg
Z = 80, A = 201

Таллий
Tl
Z = 81, A = 204

Свинец
Pb
Z = 82, A = 207

Висмут
Bi
Z = 83, A = 209

Полоний
Po
Z = 84, A = 209

Астатин
При
Z = 85, A = 210

Радон
Rn
Z = 86, A = 222

Франций
Fr
Z = 87, A = 223

Радий
Ra
Z = 88, A = 226

Актиний
Ac
Z = 89, A = 227

Актинид Серия

Z = 89-103

Резерфорд
Rf
Z = 104, A = 261

Дубний
Дб
Z = 105, A = 262

Сиборгий
Sg
Z = 106, A = 263

Бориум
Bh
Z = 107, A = 262

Калий
Hs
Z = 108, A = 265

Мейтнерий
Мт
Z = 109, A = 266

Darmstadtium
Ds
Z = 110

Рентген
Rg
Z = 111

Copernicium
Cn
Z = 112

Нихоний
Nh
Z = 113

Флеровий
Fl
Z = 114

Московий
Mc
Z = 115

Ливерморий
Ур.
Z = 116

Tennessine
Ts
Z = 117

Оганессон
Ог
Z = 118
