Электро коптильня и дымогенератор своими руками


Пример создания электрической коптильни на основе духовки «Харьков М».
Автор давно хотел собрать аппарат для копчения. Для этого у него были все необходимые материалы, поэтому, как только нашлось свободное время, он приступил к сборке.

Материалы и инструменты:

-несколько труб различных размеров
-гайки
-электрическая духовка «Харьков М»
-несколько металлических пластин
-решета от мангала
-сварочный аппарат
-циркулярная пила

Описание создания коптильни с дымогенератором:

Шаг первый: модернизация духовки под корпус коптильни.

В гараже давно стояла ненужная старая электрическая духовка «Харьков М», которая отлично подходит для корпуса устройства коптильни. Для более удобного последующего использования, конструкция духовки была модернизирована таким образом, чтобы могла разбираться, а так же к ней был добавлен терморегулятор.


Установка регулятора температуры даст возможность соблюдать нужный уровень температурного режима при горячем копчении.

Шаг второй: создание полок.

В качестве внутренних полок для коптильни, автор решил использовать сетку от мангала. Порезав ее на две части, она как раз подошла под параметры коптильни.


Закрепив разрезанную сетку от мангала внутри духовки, автор получил два яруса полок для своей коптильни.


Шаг третий: создание дымогенератора.

Далее автор приступил к созданию дымогенератора для коптильни. Вариантов создания дымогенераторов довольно много, все они подбираются под определенные нужды и выбор схемы в основном зависит от имеющихся деталей.

Поэтому было предпочтено построить довольно простую модель дымогенератора, состоящую из трубы с вваренными гайками под 1\2 и м16.

1\2 служит для вывода дыма, а в м16 крепиться тонкая трубка, через которую должна идти подача воздуха от компрессора. В качестве компрессора для дымогенератора был использован имеющийся у автора ненужный аквариумный компрессор.

Для поступления дыма в духовой шкаф, были сделаны несколько прорезей на трубе 1\2, именно через эти прорези дым и будет засасываться в коптильню.

Вся идея довольно простая и ее реализация не должна составить труда, но для наглядности можно посмотреть представленные фотографии, которые показывают, как эта схема реализована автором.


Кроме того на дно и верх дымогенератора были сделаны крышки.

Шаг четвертый: соединение дымогенератора с корпусом коптильни и тестирование работы.

Далее для копчения полученный генератор стыкуется с коптильней из духового шкафа и после этого можно приступать к самому процессу копчения. Для полного создания данной коптильни автору потребовалось всего пара дней, не учитывая время на покраску.

Ниже представлен видеоматериал, в котором можно узнать более подробную информацию по созданию данной коптильни.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Электрокоптильня из водонагревателя


Всем здравствуйте! Решил написать про создание своей коптильни, которой пользуюсь круглый год. На мой взгляд, использование электрической коптильни намного удобнее по сравнению с обычной, для нагрева которой используется открытый огонь. Загрузил щепу, продукты для копчения, включил в розетку, и осталось только немного подождать. Ну, а началось все с того, что мне на глаза попался старый электрический титан. Выбросить отслужившую свой срок вещь – дело не хитрое, но сложнее сделать так, что бы, казалось ненужная, на первый взгляд, вещь стала полезной. Идея пришла, когда в очередной раз решили коптить рыбку. До этого мы коптили в эмалированном ведре на электроплитке. А зимой еще и приходилось утеплять ведро, чтобы внутри было легче поддерживать нужную температуру. Колба водонагревателя с заводским утеплением, почти идеально, подходит для изготовления электрической коптильни.

Начинаем переделку, для которой нам понадобится:

Электротитан
Электротен от плитки 1кВт
Кухонный термометр
Кусок провода с электровилкой
Обрезки уголков
Болгарка
Сверла
Дрель
Сварочный аппарат (можно и без него)


Аккуратно снимаем верхнюю часть кожуха с бывшего водонагревателя, который в дальнейшем станет крышкой для коптильни. В крышке сверлим отверстие для установки кухонного термометра, при помощи которого проще контролировать температуру внутри при копчении.

Далее, счищаем утеплитель до боковых стенок. Привариваем ножки из кусков уголков или что есть под рукой - это не принципиально, главное, чтоб конструкция была устойчива. С другой стороны нашей конструкции, срезаем кожух вместе с дном колбы.

Получился цилиндр на дно, которого устанавливаем элекрический тен от плитки в 1 кВт. - этой мощности вполне хватит. Для этого высверливаем в дне коптильни отверстия по размеру тены.

Желательно, чтоб клеммы электротены находились с наружной части колбы. Внутри высокая температура и изоляция проводов не выдержит и расплавится. Даже если провода поместить в керамические трубки, медные жилы будут откаляться и контактное соединение с клеммами тены нарушится.

Такое соединение надежней и никакого нагрева проводов не будет.

Ищем подходящую по диаметру емкость для сбора жира.

Для того чтобы чаша находилась на расстоянии от нагревательного элемента, пришлось сварить крестовину из проволоки.

В верхней части колбы сверлим отверстия для шампуров, на которые в будущем будут подвешиваться продукты. Сами шампура сделаны из проволоки диаметром 4 или 5 мм.

Вот в принципе и все, можно пользоваться. Для щепы желательно приспособить небольшую железную тарелку, которую можно будет ставить прямо на нагревательный элемент, а по окончании копчения проще будет удалять золу. В будущем планирую установить электронное термореле для автоматического контроля заданной температуры.

Всем спасибо за просмотр!

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Коптильня своими руками - 90 фото лучших вариантов. Чертежи, размеры, из кирпича, инструкция и советы!

Многие из нас мечтают иметь собственную коптильню, но по разным причинам откладывают реализацию этой затеи. Главная причина — цена. Коптильня холодного копчения обойдется в значительную сумму. Для горячего дешевле, однако чаше мы предпочитаем все же блюда холодного копчения.

Нас останавливает сложная технология приготовления таких блюд. Тем не менее качество всего, что приготовлено собственными руками, конечно же, не сравниться ни с чем. Поэтому мы часто мечтаем о том, чтобы на загородном участке появилась собственная коптильня.

По своему опыту могу с уверенностью сказать, что каждому под силу создать этот технически несложный агрегат. В интернете найдутся самые разнообразные варианты самодельной коптильни на любой вкус и бюджет.

Краткое содержимое статьи:

На чем остановить свой выбор

Те, кто никогда не сталкивался с подобным устройством, должны учитывать, что для холодного и горячего копчения применяются разные технологии. Соответственно, разным будет и коптильное оборудование.

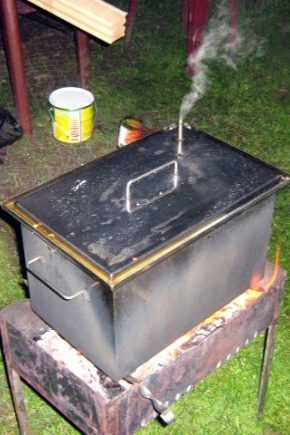

Для горячего можно использовать небольшой железный ящик с крышкой любой формы. Чем плотнее крышка, тем быстрее пойдет процесс. На дно ящика кладется решетка с небольшими отверстиями. Под неё укладывается деревянная щепа из ольхи, дуба или осины. Здесь можно использовать почти любое дерево.


Не рекомендуется сосна и ель из-за большого содержания смолы, которая дает сильный смоляной привкус.

Обратите внимание: Что бы правильно почистить посуду и инструменты рекомендуем посетить портал https://hozjajkainfo.ru здесь вы найдете много идей для настоящей хозяйки (+инструкции от профи)

Между решеткой и дном должно быть достаточное расстояние, чтобы решетка не касалась дерева. Накрываем все это плотной крышкой и ставим на огонь. Можно на открытый, можно на газовую горелку, а можно и на обычные угли для шашлыка.

Подгореть здесь ничего не может, так как щепа предварительно вымачивается в простой воде, чтобы шел процесс тления, а не горения. Ни в коем случае нельзя допускать, чтобы дерево горело.

Всё займет от двадцати до сорока минут. В интернете затем можно разместить фото коптильни сделанной своими руками и обсудить рецепты собственного приготовления. Все это, конечно же, стоит делать самому.

А на вопрос холодное или горячее ответ достаточно простой. Кому что нравится. У меня, например, на даче две коптильни собственной конструкции, которые много лет удовлетворяют мои кулинарные фантазии.

Особенности холодного копчения

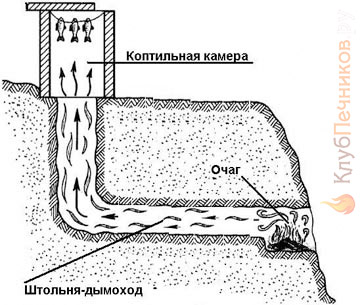

Для холодного копчения применяется более сложное устройство, которое под силу изготовить самому. Прежде всего возникает вопрос — из чего сделать коптильню.


Самое оптимальное из нержавеющего металла. Однако, нужно учитывать, что такой агрегат состоит из трех основных частей. Основная часть — это сам коптильный шкаф. Затем так называемый генератор дыма, который производит дым для копчения.

Дым поступает в коптильный шкаф, где и происходит процесс холодного копчения. Холодным процесс можно назвать условно, так как для качественного приготовления продукта нужна плюсовая температура порядка двадцати градусов.

Если все происходит на улице в холодное время года, то необходимо предусмотреть подогрев коптильного шкафа. Для этого подойдет обычная лампа освещения. Светодиодная лампа не подойдет, она выделяет недостаточное количество тепла.

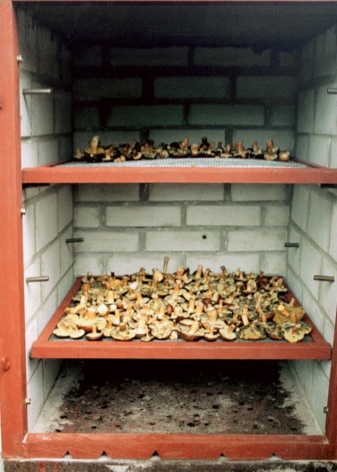

Немаловажный элемент для качественного приготовления — сушильный шкаф. Это устройство избавляет продукт от излишней влаги.

Процесс сушки можно производить на открытом воздухе. В этом случае нужно будет выполнить все необходимые условия сушки продукта на открытом воздухе. Можно совместить сушильный и коптильный шкаф в одном пространстве.


Из чего же проще всего изготовить устройство для копчения

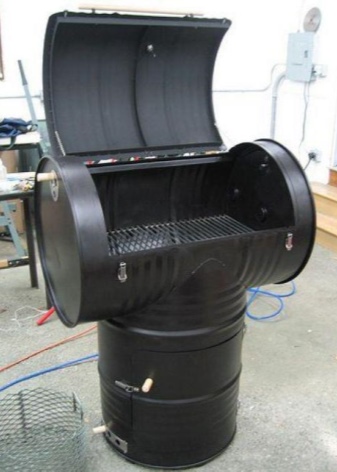

Самый постой вариант — обычная бочка, которая найдется почти в каждом хозяйстве. Чем она больше, тем производительней должен быть и дымогенератор. Для домашнего производства вполне подойдет коптильня из бочки на пятьдесят — сто литров.

Если в хозяйстве бочки не нашлось

На самом деле подойдет любой металлический ящик из домашней утвари. Например старый холодильник. Коптильня из холодильника вполне приемлемый вариант. Здесь можно совместить коптильную камеру, генератор дыма и сушилку в одном корпусе.

Для тех, кто любит строить на века

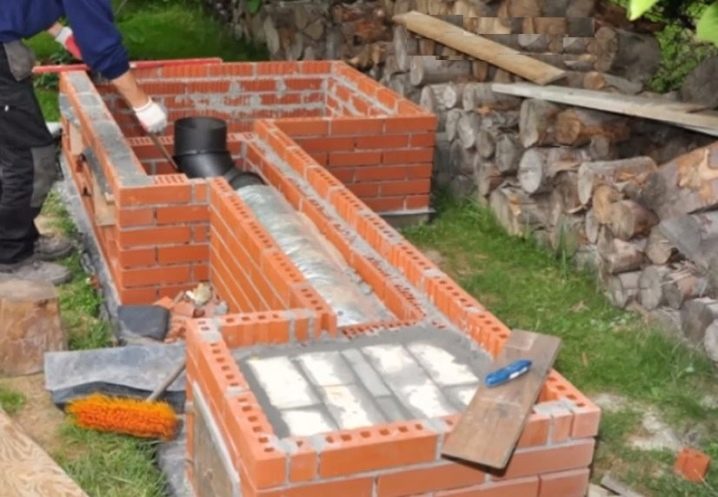

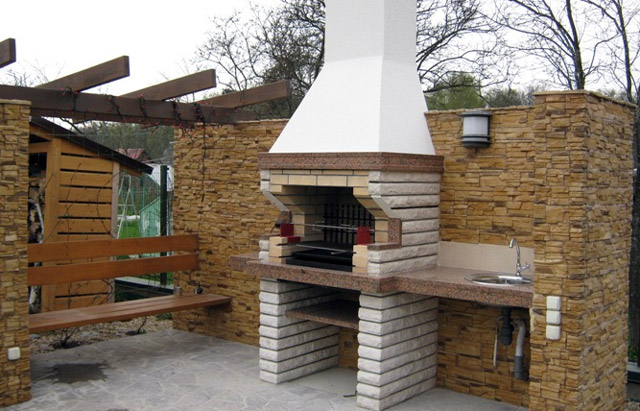

Вполне возможно построить своими руками коптильню из кирпича. Здесь полет фантазии неограничен и всё оборудование можно объединить в одном пространстве.

Строить лучше всего там же, где расположен мангал или поблизости. Это самый надежный и долговечный вариант.


Из собственного опыта

У меня есть своя пошаговая инструкция как сделать коптильню горячего копчения своими руками. Основную и наиболее громоздкую часть конструкции я сделал из клееных деревянных панелей, купленных в хозяйственном магазине. Сосна для этого вполне подошла.

При помощи шурупов собрал куб размером 80 на 80 сантиметров, высотой один метр — это размер готовых панелей. Сверху плотная крышка из того же дерева. Изнутри все пространство покрыл толстой алюминиевой фольгой, так как дерево, особенно сосна, выделяет много смолы, что не очень хорошо для пищевых продуктов.

В крышке просверлил отверстие диаметром 50 миллиметров для дымохода. Подошла обычная водопроводная труба из пластика. Сбоку приделал дымогенератор.

На его конструкции остановимся отдельно

Я пошел по наиболее оптимальному пути и купил готовое устройство. Это было проще, так как в комплект входил небольшой компрессор, который помогает нагнетать дым в коптильню. Компрессор можно не использовать.

Если конструкция изготовлена правильно, то дым будет поступать в достаточном количестве и без дополнительных приспособлений. Но с компрессором надежней. Такой генератор нетрудно сделать самостоятельно.

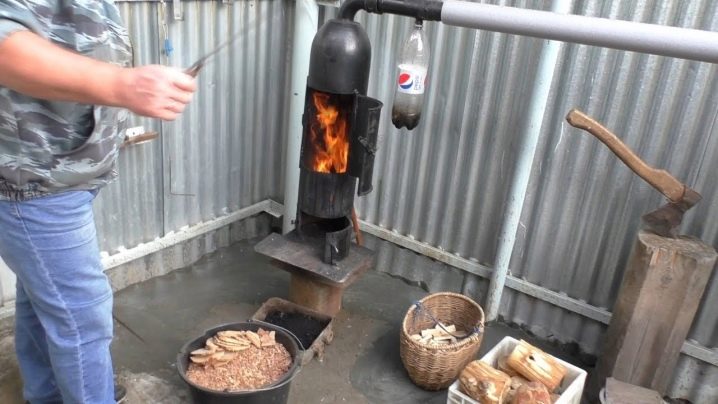

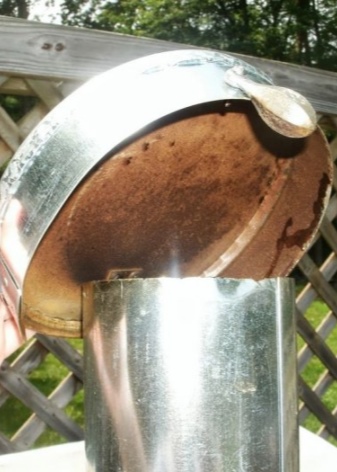

Как собрать генератор дыма

Подойдет любая металлическая труба диаметром 80-100 миллиметров. В её нижней части делаем несколько отверстий. Затем на металлическую поверхность, для этого подойдет старая сковородка, насыпаем немного заранее замоченной щепы и разжигаем её.

Когда дерево разгорится, точнее начнет тлеть, накрываем его трубой. Отверстия должны давать необходимый приток воздуха для поддержания процесса тления. В идеале низ трубы нужно заварить и проделать одно большое отверстие для заполнения щепой и притока воздуха.

В боковой части трубы необходимо предварительно поделать отверстие на уровне две трети от нижней части и вставить туда горизонтальную металлическую трубу так, чтобы она соединяла коптильный шкаф и дымогенератор.

Верхнюю часть накрываем плотной крышкой и следим, чтобы дым не сочился из неплотных соединений. Если все сделано правильно, то весь дым будет поступать в коптильню и процесс пройдет качественно и достаточно быстро.

Как установить дополнительный компрессор

Для этого подойдет обычный аквариумный компрессор с пластиковой трубкой, через которую под небольшим давлением проходит воздух. Эту трубку нужно вставить в поперечную трубу, которая соединяет генератор и коптильный шкаф. Лучше всего предусмотреть дополнительный штуцер. Все соединения должны быть очень плотными. Теперь можно коптить.

Сушильный шкаф

Лучше всего использовать специальный сушильный шкаф, который избавит наш продукт от излишней влаги. Его тоже вполне под силу изготовить самостоятельно. Я купил пластиковый ящик с плотной крышкой объемом 20 литров. В боковую его часть вставил небольшой вентилятор. Подойдет любой из тех, что найдется в Вашем хозяйстве.

Кладем, а лучше подвешиваем, предварительно засоленный продукт в сушильный шкаф. Включаем вентилятор и ждем 2-3 дня до полной просушки. Сейчас не принято это делать на открытом воздухе, лучше в сушильном шкафу любой конструкции.

Нужно учитывать, что чем сильнее поток воздуха, тем быстрее пройдет подготовка к копчению. Немаловажно и то, какая температура окружающей среды. В летнее время года нельзя ставить сушилку на солнце, а лучше найти прохладное место где-то в сарае или погребе. Если все сделано правильно, то процесс копчения займет порядка 40-50 минут.

Можно коптить и более длительное время, но здесь можно переборщить и тогда Ваше блюдо приобретет горьковатый привкус. Рецептов, как и сколько коптить тот или иной продукт бесконечное множество в интернете.

Фото коптильни своими руками

Сохраните статью себе на страницу:

Пост опубликован: 18.11

Присоединяйтесь к обсуждению: Copyright © 2020 LandshaftDizajn.Ru - портал о ландшафтном дизайне №1 minecraft-files.ru

8 идей с инструкцией (+фото).

Значительно расширить рацион семьи качественными продуктами вы сможете, построив на приусадебном участке стационарную или переносную коптильню. Перед началом работ желательно тщательно проанализировать свои возможности, уровень мастерства и изучить материалы о том, как сделать коптильню своими руками быстро и качественно.

Содержание этой статьи

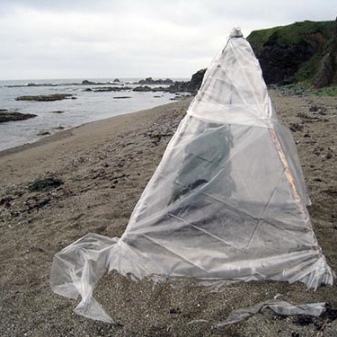

Делаем коптильню холодного копчения

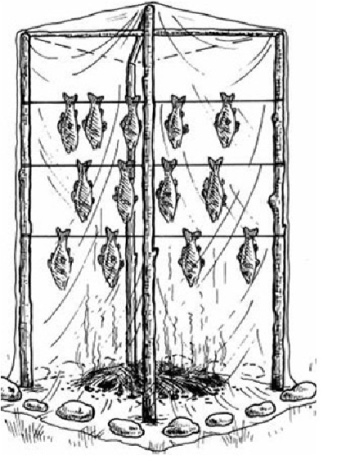

Вариантов изготовления конструкции для холодного копчения есть много. Мы решили предоставить вам пошаговую инструкцию по изготовлению коптильни из полиэтиленовой пленки.

  • Шаг №1. Купите 2 метра самой плотной пленки. Обычно такую пленку используют для парников. Рукав пленки с одной стороны следует зашить. В итоге получится мешок.
  • Шаг №2. Для сооружения коптильни нужна небольшая ровная площадка размером в 1 квадратный метр. По углам площадки вбивают колья высотой в 2 м. Вверху колья между собой соединяют поперечинами. Конструкция должна быть устойчивой.
  • Шаг №3. Противоположные колья соединяют между собой диагональными прутами в 2—3 ряда.коптильня холодного копчения своими руками

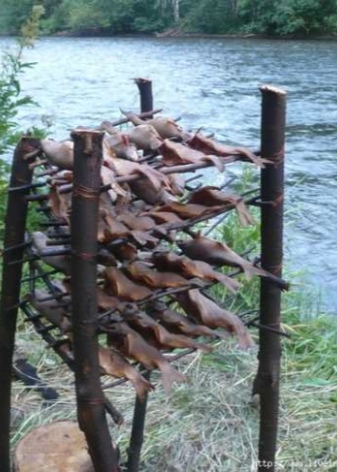

  • Шаг №4. Подготовленную к копчению рыбу развешивают на прутах. Тушки рыбы не должны соприкасаться между собой.

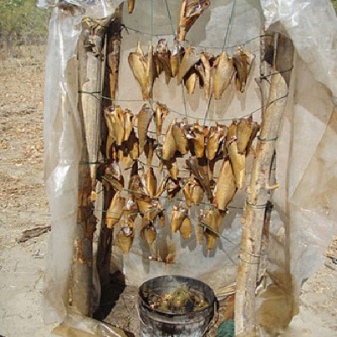

  • Шаг №5. Натягивают подготовленный мешок на конструкцию до середины. На площадку высыпают половину ведра горящих углей и кладут сверху зеленую траву.
  • Шаг №6. Опускают пленку до земли и хорошо прижимают, чтобы коптильня получилась герметичной. Коптильня холодного копчения своими руками готова и для этого понадобился минимальный уровень затрат.

Если есть необходимость, добавляют свежей травы, чтобы внутри коптильни был густой дым. Через 3 часа мешок снять и проветрить рыбу. Крупные тушки рыбы необходимо прокоптить на следующий день еще раз.

По данной теме есть похожая статья - Барбекю своими руками из кирпича и из металла.

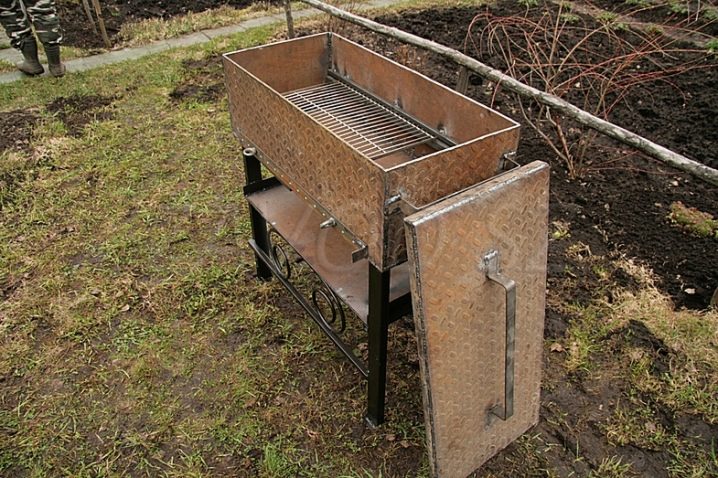

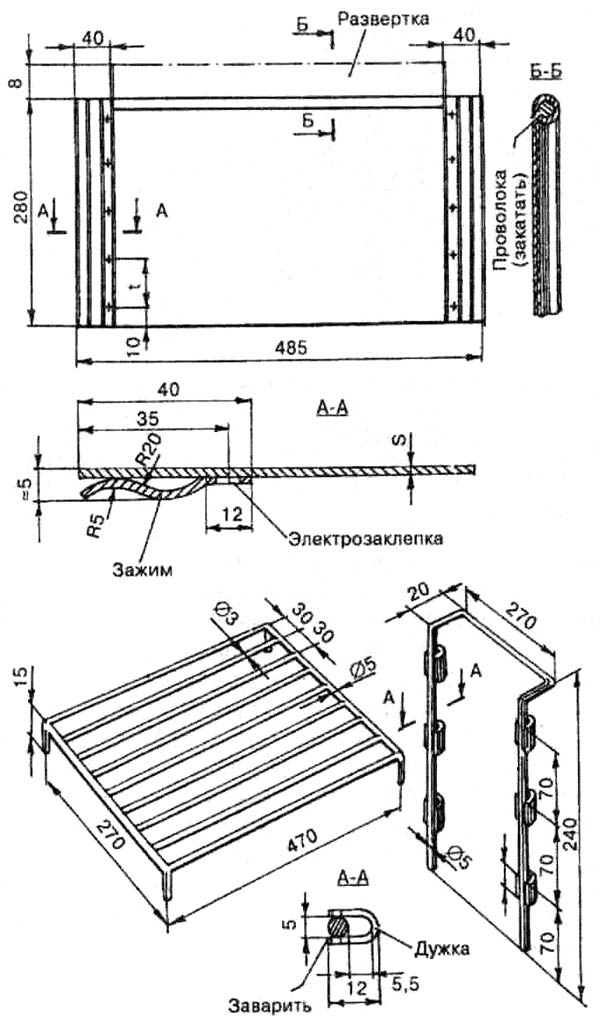

Мастерим коптильню горячего копчения

В нашей статье мы рассмотрим вариант изготовления конструкции для горячего копчения из металлических листов. Для работы понадобится:

  • Два металлических листа размером в 61 см на 156,5 см и толщиной в 2 мм.
  • Болгарка.
  • Сварочный аппарат.
  • Столярный угол, метр.
  • Тонкая арматура.

коптильня горячего копчения своими руками

Пошаговая инструкция

  • Шаг №1. Один лист металла разделить на четыре части. Чтобы получить коптилку квадратного сечения, детали сделать одинаковыми. Для разрезания листа использовать болгарку.
  • Шаг №2. Сделать капельную сварку двух листов и с помощью столярного угла добиться соединения двух плоскостей под углом в 90 градусов. Продолжить сварку остальных сторон.
  • Шаг №3. Для достижения герметичности конструкции аккуратно проварить внутренние швы.
  • Шаг №4. Вырезать из второго листа дно коптилки и приварить его прочно к готовому коробу.
  • Шаг №5. Наступило время изготовления крышки. Нарезать болгаркой четыре полоски листа нержавейки размером немного больше чем наружный размер короба. Приварить крышку. После выполнения всех манипуляций должна получиться глубокая крышка, легко надевающаяся на корпус коптильни.
  • Шаг №6. Домашняя коптильня практически готова. Для полного завершения работы необходимо приварить два уровня стержней и удобные ручки. В нижней части коптильни приварить стержни для установки поддона, собирающего сок и жир. Верхний ряд прутьев нужен для крюков с салом, мясом или рыбой.
Как сделать коптильню горячего копчения своими руками, видео:

Коптильня горячего копчения своими руками готова к эксплуатации. В такой конструкции хорошо коптить сало, рыбу, мясо. В качестве теплогенератора используется электроплитка. Для получения более высокой температуры лучше разжигать костер.

iconВажно! Размеры коптильни могут быть другими. Основное требование — герметичность камеры копчения.

Чтобы изготовить коптилку в домашних условиях, делайте предварительно чертежи будущей конструкции. Так вы сможете точно рассчитать необходимое количество материалов.

Фотографии коптилен:
фото коптильни с гидрозатвором

фото коптильни горячего копчения с гидрозатвором

фото коптильни из холодильника

фото коптильни из холодильника

фото коптильни холодного копчения

фото коптильни холодного копчения

фотография коптильни из бочки

фотография коптильни из бочки

Интересная информация о различных видах коптильни

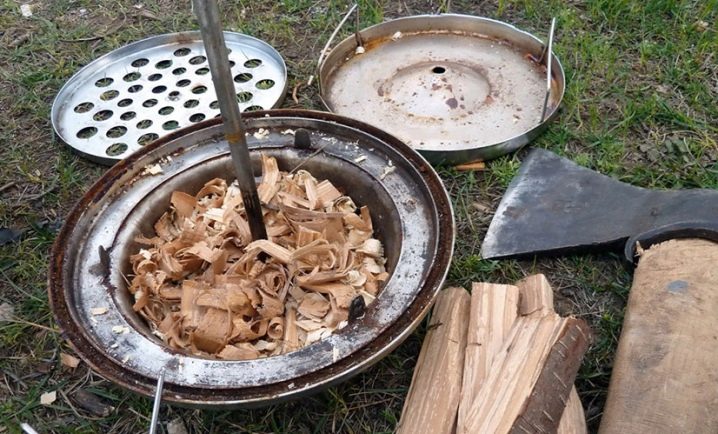

Коптильня-ведро.

Для изготовления этой модели коптильни используют старые стальные ведра. Внутрь ведра вставляют две решетки из нержавеющей стали. Первую сетку размещают на 10 см от днища ведра, а верхнюю на расстоянии 5 см от нижней сетки.

На дно коптильни насыпают стружку или опилки слоем в 2 см. На сетки укладывают продукцию для копчения.

Мини-коптильня готова к эксплуатации. Ее накрывают крышкой и ставят на огонь. Это конструкция для горячего копчения продуктов. Уже через 15 минут после первого появления дыма копчености готовы. Ведро снимают с огня и дают время остыть.

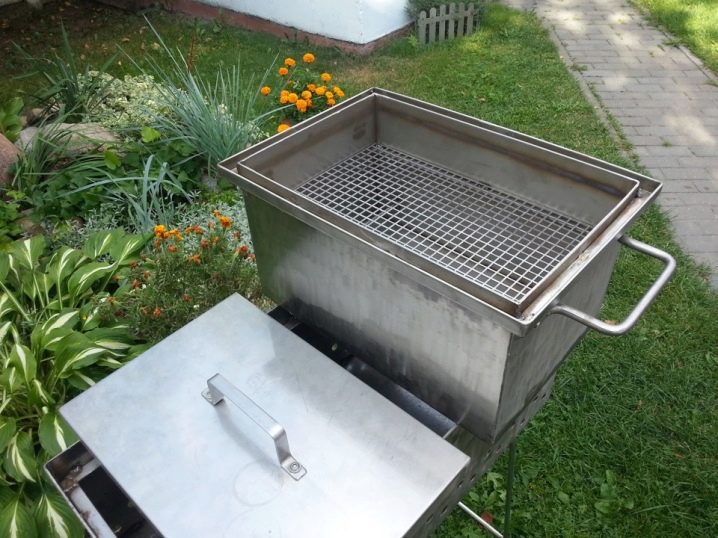

Коптильня из нержавейки.

Для изготовления этой конструкции используют нержавеющую сталь. По внешнему виду коптильня напоминает чемодан внутри которого на приваренные уголки установлено две решетки.

Для использования походной коптильни понадобятся мелкие дрова лиственных пород деревьев или опилки. Куски мяса, сала или рыбы укладывают на решетку. Чемодан закрывают крышкой и размещают над костром. Через 20 минут ароматные куски готовы к употреблению.

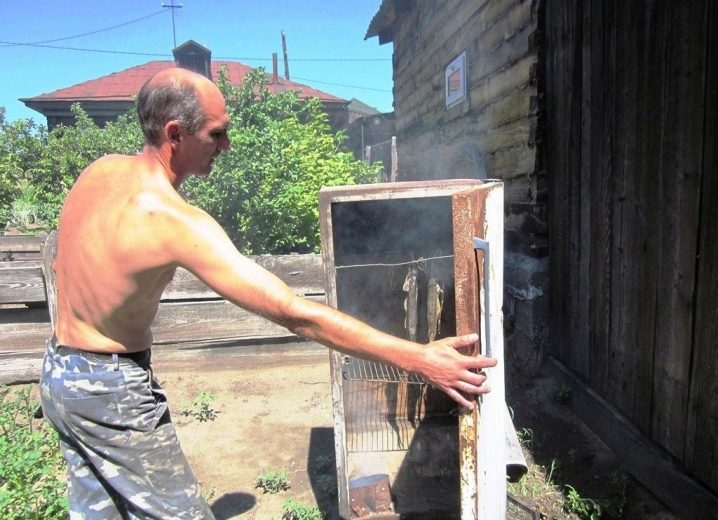

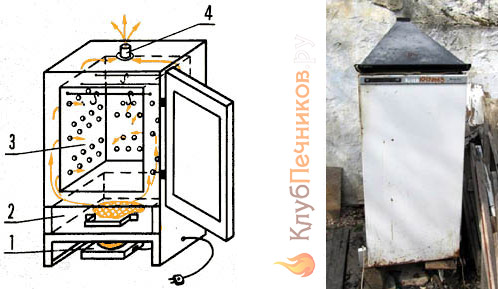

Коптильня из холодильника.

Старые холодильники многие дачники используют как шкафы для хранения различных мелочей. Мало кто знает, что из холодильника очень просто сделать коптилку. Достаточно просто удалить все внутренности оставив только коробку с дверью.

В верхней части делается отверстие для дымохода. На стены холодильника крепятся три пары уголков на разных уровнях. На двух верхних уровнях располагаются решетки и планки с крюками. Нижние уголки нужны для установки поддона, собирающего жир.

Для завершения конструкции еще нужна электрическая плита и прочный поддон для опилок. Плита располагается на дне холодильной коробки, а на нее устанавливается поддон с опилками. Дверца должна хорошо закрываться, чтобы в камеру было минимальное поступление воздуха.

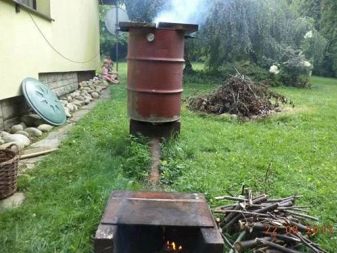

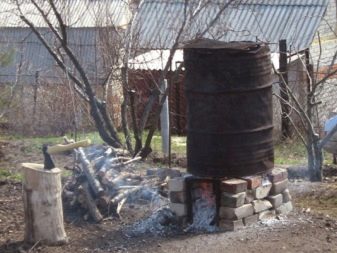

Коптильня из бочки.

Это один из самых простых и доступных для изготовления своими руками видов коптильни. Старую металлическую бочку без дна необходимо оборудовать решеткой или прутами на двух ровнях. Внизу располагается поддон, а вверху на крюки навешивают мясо или рыбу. Если очаг будет расположен прямо под бочкой, это коптильня горячего копчения.

Когда бочка установлена на приямок, а к нему сделан двухметровый дымоход от очага, вы получите мясо и рыбу холодного копчения.

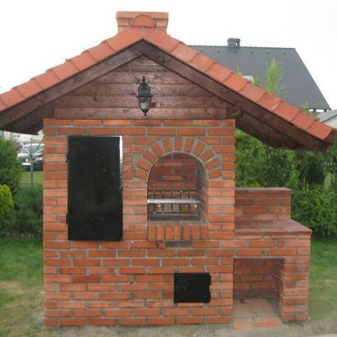

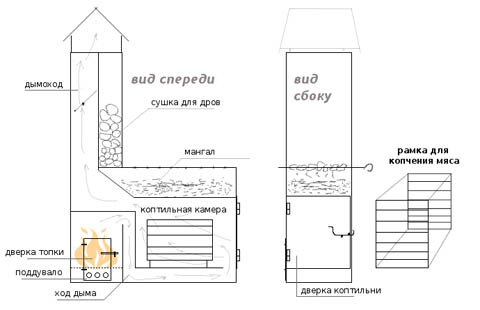

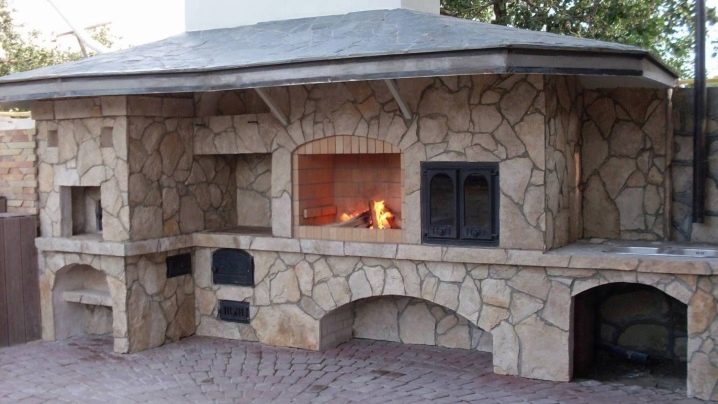

Коптильня из кирпича своими руками.

Это стационарная коптильня и построить ее можно в любом месте приусадебного участка. Размеры камеры копчения выбираются на свое усмотрение. Как и в других конструкциях, важно правильное обеспечение источника дыма. Для сжигания дров часто используют печку-буржуйку, располагая ее за пределами камеры. Соединяют коптильную камеру с печкой трубой.

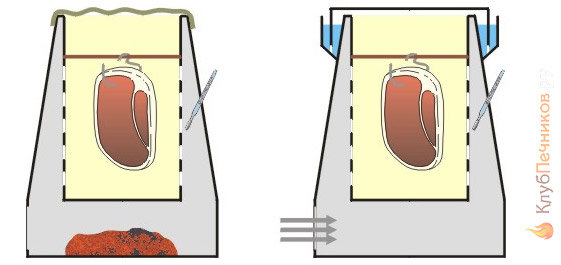

Коптильня с гидрозатвором.

Такую коптильню можно купить в магазине или сделать самостоятельно. Отличается она от обычной мини-коптильни присутствием гидрозатвора, что дает возможность готовить копчености как на природе, так и на кухне.

Чтобы в квартире не было постороннего запаха и дыма, в гидрозатвор наливают воду. Приготовьте продукты по любимому вами рецепту и приступайте к приготовлению горячим способом.

Коптильня из газового баллона.

У вас дома есть старый газовый баллон, но вы совершенно не знаете, как сделать коптильню своими руками из этой ненужной в хозяйстве вещи. На первый взгляд процесс переделки немного сложный, но вполне осуществимый. Следуйте по пунктам, прописанным ниже, и у вас все получится.

  • Вывезите баллон на пустырь, чтобы выпустить остатки газа и отпилить вентиль. Баллон пустой, если при нанесении на вентиль мыльной воды не появляются пузыри.
  • Слить с баллона остатки газолина в металлическую емкость и потом сжечь ее.
  • Наполнить пустой баллон обычной водой, чтобы промыть.
  • Очищенную посудину можно возвратить домой и приступить к изготовлению коптильни.
  • Для загрузки продуктов необходима большая дверь. Сделать разрезы не до конца, чтобы дверь преждевременно не отвалилась.
  • Зачистить места для припоя петель и приварить петли сразу к основной части баллона и к будущей двери. Когда петли прочно приварены, разрезать до конца дверь. Теперь можно подумать о подставке для будущей коптильни.
  • На дне баллона срезать сначала металлическую полосу, а затем спилить половину днища. В коптильне должна быть топка.
  • Топку изготовить из толстых листов железа. Приварить топку к баллону, чтобы получилась единая конструкция передвижной коптильни.
  • Перед первым копчением прокалить коптильню из баллона дровами.

Коптильня в домашних условиях из старого ненужного баллона отлично подходит для горячего копчения любых продуктов.

Мангал с коптильней.

Человеку свойственно постоянно выдумывать что-то новое и из простых вещей делать многофункциональные устройства. Одной из таких необычных конструкций и является мангал с коптильней. У вас есть дома мангал, но очень хочется удивить друзей ароматной копченой рыбой или куриными крылышками. Поищите старую бочку небольшого размера. У нее должно быть дно.

Приделайте дверь, уложите бочку на мангал и закрепите, чтобы она не двигалась. Внутри камеры копчения установите решетку для рыбы. На дно камеры насыпьте стружку или опилки. Положите подготовленную тушку и закройте камеру.

iconТеперь можно разжечь огонь в мангале и приступить к копчению. Одновременно на оставшейся площади мангала приготовить еще какое-нибудь блюдо для долгожданных гостей.

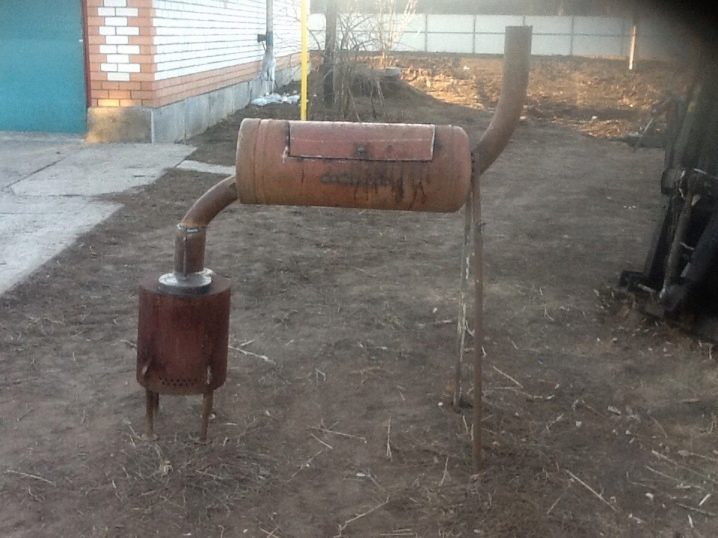

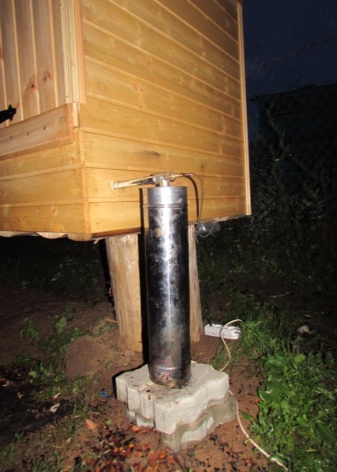

Дымогенератор для коптильни.

Для небольшой коптильни горячего копчения дымогенератор не нужен. Он уже есть в самом устройстве коптильной камеры. Дым высокой температуры дают тлеющие на дне камеры опилки. Разогрев опилок происходит с помощью очага, расположенного рядом с камерой копчения.

Для холодного способа копчения нужно больше времени и более тщательная подготовка продуктов. Температура дыма в камере не бывает выше 35 градусов. Продукты предварительно маринуются и подсушиваются. Вот для такой коптильни и необходимо подумать о качественном дымогенераторе. Нужна не просто выработка дыма в достаточном количестве, но и его охлаждение до нужной температуры в коптильне.

Самым лучшим вариантом дымогенератора для коптильни считается конструкция с электрическим элементом нагревания с устроенным термодатчиком. В этом случае нет необходимости специально охлаждать или подогревать дым.

Самым простым устройством для охлаждения дыма до нужной температуры является крытая траншея длинной до 3 метров между очагом и коптильной камерой.

Как сделать коптилку и какой конструкции — выбирайте сами.

Рецепты копчения: рыба, курица, сало, мясо

Для приготовления нежирных продуктов лучше использовать горячий метод копчения с температурой дыма не ниже 43 °C. Мясо и рыба жирных сортов коптится холодным способом, при котором температура дыма не выше 25 °C.

Во время копчения продукты окрашиваются, получают необычный вкус и аромат. Верхняя часть подсушивается и приобретает блеск. Готовую продукцию необходимо охладить и оставить минимум на 5 дней в подвешенном состоянии.

рецепты копчения

Копченая рыба

Для горячего копчения рыбу предварительно чистят, хорошо моют и натирают большим количеством соли. Через четверть часа заготовку моют и раскладывают в коптильне горячего копчения на решетку.

Рецепт №1. Приобрести в магазине свежую или замороженную скумбрию. Тушки должны быть целыми, без повреждений. Замороженную рыбу разморозить и выпотрошить. Тушку натереть солью, посыпать специями и оставить на 24 часа. Использовать для копчения ольховую стружку или щепу.

На решетку коптильной камеры сначала выложить мелкие веточки яблони, листья смородины и малины. Сверху разложить подготовленные тушки рыбы. Для приготовления скумбрии понадобится всего 20 минут.

копчение скумбрии

Рецепт №2. Чтобы получить продукт высокого качества по этому рецепту, вам понадобится электрическая коптильня. Скумбрию очистить и натереть солью как внутри, так и сверху. Поставить посуду с рыбой в холодильник на 2 дня.

В электрокоптильню на поддон выложить смоченные водой фруктовые или ольховые опилки. Изюминкой такого рецепта приготовления рыбы в коптильне является добавление к опилкам небольшого количества черного чая, кусочка сахара и ягод можжевельника.

Просоленную рыбу промокнуть салфеткой и закапать в разрезанное брюшко сок лимона. Пикантный вкус рыбе придаст положенный внутрь кусочек лимона. Тушку смазать растительным маслом. Разложить на решетке.

Приготовление скумбрии в электрокаптильне начинается без поддона с опилками. Через 10 минут после начала приготовления разместить в камере опилки. Готовить рыбу еще 20 минут с дымом. Выключить устройство и оставить в закрытом виде остывать. Через 30 минут можно попробовать удивительного вкуса рыбу.

Копчение скумбрии в коптильне, видео:

Теперь вы знаете, как коптить рыбу в коптильне разных конструкций.

Копчение курицы в коптильне

Самый важный момент при приготовлении копченой курицы — маринование. Тушку хорошо вымыть и очистить от излишков жира. Обсушить салфетками. Сделать в коже небольшие надрезы и затолкать в них разрезанные дольки чеснока. Смешать с солью любимые специи и этой смесью тщательно натереть курицу внутри и снаружи. Приготовить фольгу, завернуть в нее курицу и поставить камеру холодильника для маринования на 24 часа.

Достать курицу и дать ей прогреться при комнатной температуре минимум 2 часа. Приготовить к работе домашнюю коптильню. Тушку освободить от фольги, связать вместе лапы и крылья, чтобы они не торчали в стороны. Поместить курицу в коптильню и приступить к приготовлению. При горячем копчении для приготовления курицы достаточно одного часа.

копчение курицы

iconРекомендация! Проверяйте тушку курицы на готовность, делая пробные надрезы. Если мясо готово, будет выделяться прозрачный сок без крови. Перед употреблением кожу с тушки снять — она впитала в себя много вредных для организма человека веществ.

Сначала огонь в коптильне должен быть посильнее, чтобы набрать нужную температуру копчения и заставить щепы тлеть. Дальше просто нужно поддерживать процесс дымообразования и температуру приготовления до готовности мяса. Теперь вы знаете как закоптить курицу в коптильне домашнего изготовления.

Копченое сало

Вы уже знаете, как построить коптильню для холодного и горячего копчения. Теперь наступил момент познакомиться с рецептами приготовления сала. Придать салу вкус и особый аромат поможет маринад. Лучше всего делать сухой маринад. На 2 кг сала понадобится 250 г крупной соли, ложка молотого черного перца, измельченный сухой лавровый лист (1/2 пачки), 5—6 зубков чеснока и свежий укроп. Можно взять сухой укроп.

рецепт копчения сала

Этапы приготовления:

  • Сало нарезать полосками. Ширина кусков должна быть не больше 6 см.
  • Смешать соль с укропом, лавровым листом и перцем.
  • Полученной смесью хорошо натереть куски сала со всех сторон.
  • Уложить полоски в ряд кожей вниз и посыпать приправами сверху. Между кусками сала положить разрезанные дольки чеснока.
  • Накрыть сало сверху и плотно прижать грузом.
  • Через 3 дня очистить сало от соли и повесить на крюки для подсушки. На сало не должны попадать солнечные лучи.

Этот рецепт копченого сала самый простой. Для приготовления продукта горячим способом копчения понадобится всего 20 минут.

iconКоптить сало в коптильне холодным способом копчения нужно более длительное время. Иногда время копчения достигает 36 часов.

Рецепт копчения домашних колбасок:

Приготовьте домашние колбаски по своему любимому рецепту. Чтобы колбаски не истекли соком и не потеряли свой вкус, их необходимо коптить сразу после начинки. На копчение уходит около 3 часов. Все это время следует поддерживать небольшое пламя в очаге и достаточное выделение дыма. Лучше всего использовать дрова фруктовых деревьев.

Копченое мясо

Для приготовления вкусной свинины делают рассол. На 11 литров холодной кипяченой воды добавляют 50 шт. черного перца, 0,5 литра крупной соли и 15 шт. лаврового листа. Соль должна полностью раствориться.

В холодный маринад помещают куски мяса. В холодное время года заготовку для копчения выдерживают в рассоле 5 дней, а в жаркие дни мясо вымачивают 3 дня.

рецепт копчения мяса

iconВажно! Обязательно проследите, чтобы куски свинины были полностью покрыты рассолом. Посуда должна быть целой, без сколов.

Готовое к копчению мясо шпигуют чесноком и обвязывают шпагатом. Наступает момент узнать, как коптить мясо в коптильне самостоятельно. Если у вас коптильня из бочки, мясо развешивают на крюки в самой верхней части камеры и покрывают бочку мешковиной.

Токарный станок по дереву своими руками. - здесь больше полезной информации.

Рядом с бочкой поставьте ведро с водой, чтобы периодически смачивать мешковину. За весь период копчения поменяйте несколько раз куски местами.

Выбираем дрова для коптильни

Для получения вкусного качественного продукта копчения необходимо научиться правильно подбирать породы деревьев, дающих особый ароматный дым. Для получения хорошего дыма используют сырое дерево. Если нет сырого сырья, полена слегка увлажняют.

Вас заинтересует эта статья - Барбекю своими руками из кирпича и из металла.

Самодельная коптильня любой конструкции отлично работает при сжигании практически всех лиственных пород деревьев.

iconВажно! Если предполагается использование березовых поленьев, с них предварительно снимают кору. Использовать только березовые поленья нежелательно, готовая продукция может иметь неприятный привкус.

В дрова для приготовления продуктов в коптильне лучше всего добавлять листья вишни, ветки можжевельника. Для копчения никогда не используют дрова хвойных пород деревьев из-за повышенного содержания в них смол.

дрова для копчения

Хороший доступ кислорода и неполное сгорание дров дают светлый дым, что значительно улучшает качества готовой продукции.

iconВажно! В коптильне нельзя раздувать огонь. В топку укладывают нарубленные поленья, а сверху засыпают их опилками. Дрова тлеют, но не горят.

Ваша коптильня холодного копчения работает отлично, если вы хорошо видите продукт копчения сквозь концентрацию дыма. При горячем копчении продукция в камере не должна просматриваться сквозь дым.

Желаете, чтобы прокопченное мясо имело золотистый цвет — используйте красное дерево. Для получения продукции, окрашенной в темно-желтый цвет, нужны ольховые и дубовые дрова. Золотисто-желтый цвет придают дрова деревьев лиственных пород.

щепа для копчения

Несколько действенных советов

  • Для работы коптильни используйте старые садовые деревья или ветки после обрезки. Самый приятный аромат у дыма от стружки груши, вишни и яблони.
  • Крупные дрова используются только для получения углей. Заложить дрова в печь и поджечь. Сверху установить поддон со стружкой.
  • Для получения хорошего дыма после появления углей перекройте задвижку трубы. С этого момента начинают тлеть опилки и образовывать дым.
  • Качественное копчение зависит от многих факторов. Большие куски придется коптить дольше. Для копчения небольших кусков мяса и рыбы понадобится меньше времени. Основное требование — постоянная подача дыма до момента готовности продукции. Опилки или стружку придется досыпать на поддон, чтобы поддерживать температуру копчения.
  • Во всем должна быть мера. Слишком длительный процесс копчения тоже может испортить вкус готовой продукции. Необходимо периодически проверять копчености на вкус и готовность.
  • Для сокращения процесса копчения многие специалисты рекомендуют мясо или сало предварительно проваривать в воде со специями и солью.

Из статьи вы узнали о различных видах коптилен, о правилах охлаждения дыма, о выборе дров. Мы желаем вам удачи в самостоятельном сооружении коптильни и приготовлении новых блюд для своей семьи.

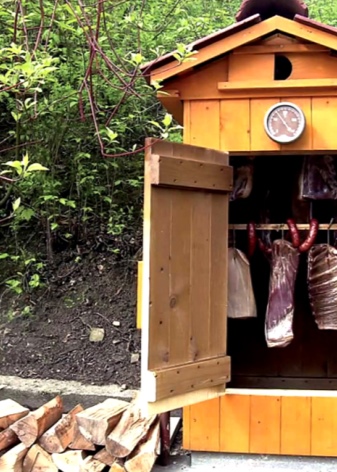

Коптильня своими руками (89 фото): как сделать в домашних условиях

Как самостоятельно сделать коптильню?

Копченые мясо и рыба – известные деликатесы. Самые разнообразные виды копченостей можно купить в магазинах, но разве способны фабричные изделия из магазина сравниться с продуктами домашнего производства? Поэтому некоторые дачники и хозяева частных домов, разводящие домашнюю птицу и животных или увлекающиеся охотой и рыбалкой задумываются о приобретении коптильни. Серьезным препятствием для этого может стать ее высокая стоимость, но ведь практически любой может сделать коптильню самостоятельно. Для этого понадобится только правильно подобранный чертеж, подходящие материалы и немного времени.

Как самостоятельно сделать коптильню? Как самостоятельно сделать коптильню?

Особенности и преимущества

Изготовление коптильни гораздо менее сложный и трудоемкий процесс, чем может показаться на первый взгляд. Конечно, все зависит от типа, который хозяин решит установить у себя на участке, но некоторые варианты можно самостоятельно смастерить буквально на несколько минут. Самодельная коптильня в большинстве случаев обойдется гораздо дешевле покупной. Ее можно сделать из подручных материалов, из старых вещей, уже не используемых в хозяйстве, но сохранивших свои свойства.

Хорошую и удобную коптильню, соответствующую размерами и объемом пожеланиям дачника можно быстро изготовить своими руками прямо на дачном участке.

Правильно подобранная древесина для копчения и температурный режим позволяют создавать на своем участке совершенно уникальные по вкусу и аромату деликатесы, равных которым очень сложно найти на магазинных полках.

Виды и назначение

Существует две основные разновидности коптилен, одна из которых подходит для горячего, а другая – для холодного копчения. Они отличаются друг от друга главным образом технологией изготовления самих коптилен и температурой, которая поддерживается в камерах копчения. Продукты в зависимости от метода копчения будут так же обладать несколько различным вкусом. С одинаковым успехом эти коптильни можно использовать для копчения мяса, дичи, рыбы, сала, колбас.

В первую очередь стоит рассмотреть коптильни холодного копчения. Их главная особенность – длинный вытянутый дымоход, который позволяет обеспечить полное прогорание дымовым газам.

Такие коптильни, помимо дымохода, имеют два основных блока: топку и коптильную камеру. Все вредные вещества оседают на стенках дымохода, а мясо приобретает едва заметный ароматный дымок. Для изготовления подобным способом продукта понадобится от трех дней до недели, а срок хранения продуктов, произведенных с помощью подобных коптилен, в среднем может составлять от трех до двенадцати недель.

В коптильнях, предназначенных для горячего копчения, продукты готовятся гораздо быстрее: весь процесс занимает от четверти часа до нескольких часов, все зависит от размеров исходного продукта. В коптильнях этого вида принято использовать не дрова, а специальную щепу, что обуславливает некоторые особенности строения. Так, топка в данных коптильнях располагается прямо под самой герметичной камерой, предназначенной для копчения. Герметичность этой камере обеспечивает равномерное прогревание всей массы продукта.

Кроме того, существуют универсальные коптильни, представляющие собой нечто среднее между коптильнями холодными и горячими.

Помимо стационарной коптильни, существуют также и походные или переносные мини-коптильни: внешне они напоминают ящик с крышкой. Такая простая конструкция очень удобна: ее можно взять с собой, например, на рыбалку или на пикник.

Из чего можно построить?

Чтобы сделать коптильню своими руками, можно использовать множество подручных средств – подойдут отслужившие свое бытовые предметы, которые в больших количествах свозятся на дачу в надежде, что когда-нибудь им найдется применение.

Для камеры коптильни подойдет деревянная бочка, причем чем больше она размером, тем лучше, но для домашнего небольшого производства хватит и емкости объемом на 50-100 литров. Однако важно помнить, что ни в коем случае нельзя выбирать смолистые и выделяющие деготь породы деревьев. Однозначно не подойдут ель, сосна, клен и береза. Наилучшими вариантами же станут такие деревья, как вишня и яблоня, дуб или ольха.

Кроме бочки, можно использовать любой крупный ящик из металла: сгодится и старый холодильник (это и вовсе позволит совместить в одном блоке генератор дыма и сушилку). Изготовить камеру получится, например, из газовой плиты. В конце концов, емкостью для переносной коптильни может послужить обычное металлическое ведро, старая кастрюля, фляги, медицинский бикс или даже старый огнетушитель: внутрь вставляются две решетки, между которыми будет находиться мясо или рыба, а дно засыпается тонким слоем опилок.

Однако используя металлические элементы в изготовлении коптильни, стоит отдавать предпочтение предметам из «нержавейки». Конечно, это довольно хрупкий и более ломкий материал, который сложнее поддается обработке, однако он обладает рядом несомненных преимуществ: во-первых, он устойчив к химическим компонентам, которые несет в себе дым, во-вторых, он не окисляется при высоких температурах и не ржавеет, в-третьих, его легко очистить от копоти, сажи и следов жира.

Если коптильня для хозяина – необходимый атрибут загородного участка, то можно построить основательную кирпичную коптильню. Размеры ее будут соответствовать желаниям хозяина, главным останется обеспечение правильного поступления дыма внутрь коптильной камеры. Для источника нагревания в таких коптильнях обычно используются печки-буржуйки, соединенные с камерой трубой.

Как подготовить чертежи?

Если коптильня должна стать функциональным элементом декора загородного участка, то, несомненно, чертежи стоит выполнить самому. Однако если нужды в этом нет, то лучше воспользоваться готовыми чертежами. Особенно это касается непрофессионалов, так как это поможет избежать ошибок и неточностей. Но даже в этом случае следует учитывать размеры емкости, которую решено было использовать под основную камеру. Скорее всего, схему все равно придется незначительно изменить.

Стоит помнить, что коптильни горячего копчения удобны благодаря своим маленьким размерам, а холодного довольно громоздки, однако позволяют изготавливать продукты с более насыщенным вкусом и большим сроком хранения. Мини-коптильни же отличаются простотой конструкции.

Комплектующие

Несмотря на разнообразие предметов, из которых можно изготовить коптильню, каждая конструкция должна обладать несколькими непременными комплектующими деталями, чтобы сделать процесс копчения удобным и технологически правильным. К тому же во время работ следует иметь под рукой некоторые инструменты – как минимум сварочный аппарат и болгарку.

В основной камере коптильни должна располагаться минимум одна решетка. На нее будут выкладываться продукты для копчения. Такую решетку можно изготовить из тонкой арматуры.

Сама камера копчения должна быть герметичной. Это позволит обеспечить продуктам равномерное прогревание, а также не даст дыму улетучиться раньше времени. Кроме того, если размеры коптильни позволяют, следует обеспечить камеру несколькими крючками для копчения.

Как самостоятельно сделать коптильню?

Под решеткой должен располагаться поддон для тлеющих стружек и опилок, а еще ниже – ящик для золы. Тут же может находиться источник тепла, обеспечивающий тление опилок. Третьим важным элементом оказывается поддон, на который будут стекать жиры и соки; его необходимо очищать после каждого сеанса копчения.

Устанавливать коптильню можно на костре, на газу и даже, если позволяют размеры, на электроплите.

Важной деталью конструкции является дымогенератор. Конечно, небольшие коптильни, работающие по принципу горячего копчения, имеют его непосредственно в коптильной камере: выработку дыма обеспечивают опилки, которыми устилается дно камеры. Для коптилен холодного копчения придется создавать искусственные условия образования дыма, ведь общая его температура не должна превышать 35 градусов Цельсия. Поэтому часто для таких дымогенераторов используется электрический элемент нагревания со встроенным терморегулятором и термодатчиками.

Для повышения качества копчения (в случае коптильни горячего типа) возможно установление в конструкцию дополнительного вентилятора или компрессора. Они обеспечат дополнительную более мощную прокачку дыма, благодаря чему продукты копчения будут прогреваться и готовиться быстрее.

Иногда к коптильням добавляется крышка с гидрозатвором: он представляет собой небольшое углубление, расположенное по периметру коптильной камеры, в которое заливается вода. Это приспособление создает барьер, предотвращающий проникновение воздуха внутрь камеры и не выпускает из камеры дым.

Инструкции по сборке

Многообразие предметов, из которых возможно изготовить коптильню, вызывает закономерные вопросы о том, как же правильно сделать коптильню в домашних условиях. На самом деле, зная общую технологию и процессы, которым подвергаются продукты в процессе копчения, можно самостоятельно разработать не только схему, но и пошаговую инструкцию сборки. Однако для примера стоит рассмотреть несколько наиболее распространенных и удобных вариантов изготовления коптилен.

Как самостоятельно сделать коптильню?

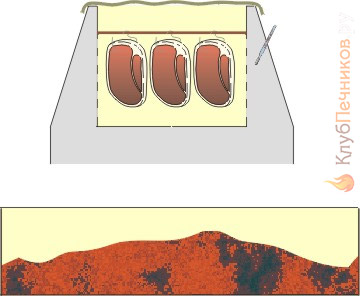

Простейшая конструкция из полиэтиленовой пленки

Для изготовления подобной коптильни холодного копчения понадобится два метра очень плотной пленки, которая сшивается в виде мешка. Лучше всего подойдет плотная пленка, используемая дачниками для парников и теплиц.

Далее понадобится отыскать на участке ровную площадку размером приблизительно в один квадратный метр. Площадка обивается высокими деревянными кольями под размер пленки около двух метров в высоту, а сами колья соединяются между собой тонкими поперечными балками, чтобы придать конструкции устойчивость. Затем противоположные колья необходимо будет соединить диагональными переборками приблизительно в 2-3 ряда. После этого на прутьях развешиваются подготовленные к копчению продукты так, чтобы они не соприкасались между собой, и на конструкцию натягивается подготовленный полиэтиленовый мешок – не до самой земли, небольшое пространство оставляют.

Как самостоятельно сделать коптильню? Как самостоятельно сделать коптильню?

Под конструкцию высыпают горящие угли и покрывают травой, после чего пленку натягивают до земли и тщательно зажимают со всех сторон, чтобы придать всей конструкции герметичность.

Продуктам для приготовления в такой коптильне понадобится приблизительно три часа, после чего мешок снимают и продукты проветривают. Особо крупным кускам, возможно, потребуется повторное копчение.

Как самостоятельно сделать коптильню? Как самостоятельно сделать коптильню?

Из ведра

Чтобы изготовить подобную модель коптильни, понадобится старое ведро. Внутрь него помещается одна или две решетки из «нержавейки». Если решеток будет две, то тогда первую, меньшую размером устанавливают примерно в 10 см от дна ведра, а вторую немного выше. Затем дно ведра обильно посыпается деревянной стружкой или опилками.

Коптильня из ведра готова, остается только выложить на сетки продукты для копчения, поставить конструкцию на огонь и накрыть крышкой.

Из бочки

Самым традиционным и простым вариантом считается изготовление домашней коптильни из деревянной или металлической бочки. Принцип ее изготовления такой же, как в случае коптильни из ведра; основное отличие заключается в ее значительно больших размерах, позволяющих оборудовать бочку не только решетками, но и крюками для копчения.

Из бочки может получиться коптильня обоих видов копчения, что может оказаться очень удобным. В первом случае источник тепла – очаг, следует расположить непосредственно под бочкой. Для холодного же копчения бочка устанавливается в приямок, к которому проводится дымоход (приблизительно двух метров длиной) от очага.

Как самостоятельно сделать коптильню? Как самостоятельно сделать коптильню?

Можно изготовить более сложный вариант коптильни, для которого понадобится уже не одна, а две бочки.

Наиболее удобным вариантом станет использование двух одинаковых бочек объемом приблизительно 200 л. Их необходимо сварить вместе в форме буквы «Т». Нижняя бочка послужит емкостью для будущей топки, сбоку вырезается проем и устанавливается дверь. Задвижка внизу печи позволит регулировать интенсивность горения. Верхняя бочка будет служить будущей коптильной камерой: в ней необходимо плотно и жестко зафиксировать прочную решетку, на которую впоследствии будут выкладываться продукты копчения, к тому же на ней можно будет готовить барбекю. Плюс к этому, ее можно будет использовать в качестве духового шкафа, размещая на решетке посуду для запекания или же просто завернутые в фольгу продукты.

Как самостоятельно сделать коптильню? Как самостоятельно сделать коптильню?

Для копчения необходимо будет устроить в нижней топке жаровню для опилок, открытый огонь же разводится под ней. Иногда опилки насыпаются непосредственно в дровяные угли, но это более трудоемкий способ, требующий постоянного контроля и внимания. В противном случае продукты могут подгореть и утратить необходимые вкусовые качества.

Затем остается только подвесить продукты над решеткой, а на нее поставить поддон, в который будут собираться стекающий жир и соки. По тому же принципу изготавливаются коптильни из старого газового баллона.

Как самостоятельно сделать коптильню? Как самостоятельно сделать коптильню?

Из старого холодильника

Многие дачники предпочитают не избавляться от старой нерабочей техники, а отвозить ее на дачу. Если избавить нерабочий холодильник от электрической начинки и прочих «внутренностей», то оставшуюся коробку можно превратить в удобную и вместительную коптильню.

Как самостоятельно сделать коптильню?

В крыше необходимо проделать отверстие небольшого размера для будущего дымохода. Внутри коробки же на разных уровнях следует установить попарно шесть уголков, на которых впоследствии будут располагаться решетки для поддона и продуктов и крюки для копчения, а также поддон для стекающего с продуктов жира. Кроме поддона для жира, понадобится еще и поддон для опилок или стружки; он устанавливается в самом низу конструкции.

Важно также проследить, чтобы дверца холодильника закрывалась максимально плотно и не допускала проникновения в камеру лишнего воздуха.

Из металла

Это изделие уже требует к себе более серьезного подхода, но ее несложно сварить самостоятельно. Наиболее простая и удобная для мастера форма – прямоугольник, в качестве материала же предпочтение чаще всего отдается нержавеющей стали: она легко моется, хорошо выдерживает высокие температуры и отличается долгим сроком эксплуатации. Но в то же время «нержавейка» довольно сложна в обработке. Другим материалом, на который можно обратить внимание, является холоднокатаная сталь: она довольно пластична, выдерживает температуры вплоть до 650 градусов Цельсия, но подвержена окислению и ржавчине.

Сама по себе такая конструкция напоминает коробку, к стенкам которой привариваются уголки с установленными на них решетками.

Как самостоятельно сделать коптильню?

Для начала понадобится два листа металла, один из которых разделяется на четыре части, которые будут одинаковыми, если планируется изготовить квадратную коптилку. Разделить лист можно с помощью болгарки. Затем под углом в 90 градусов (для этого используется столярный угол) листы привариваются друг к другу, образуя коробку. Чтобы обеспечить будущей коптилке герметичность, необходимо будет также проварить и внутренние швы камеры. Из другого металлического листа вырезается дно коптилки и точно также приваривается к коробу.

Наконец, можно приступать к изготовлению крышки камеры. Для этого болгаркой нарезаются четыре одинаковые полоски листа металла (лучше нержавейки) размером чуть больше характеристик наружной части короба. Затем получившаяся крышка приваривается.

Как самостоятельно сделать коптильню?

Последними деталями станут нижние крепления для установки поддона, в который будут собираться жиры и соки, и верхние – для размещения крюков, на которые подвешивается сало, мясо, рыба или колбасы. Также стоит приделать по краям коптильни пару ручек, облегчающих переноску.

В качестве источника тепла для такой коптильни может использоваться обычная электрическая плита. Если необходимо получить более высокие температуры, с тем же успехом коптильню можно разместить над костром.

Из газового баллона или огнетушителя

Процесс изготовления коптильни из газового баллона несколько сложен, однако вполне подойдет для тех, кто имеет в хозяйстве эту совершенно ненужную вещь и хочет найти ей хоть какое-то применение.

Для начала стоит, соблюдая технику безопасности, выпустить из баллона остатки газа, после чего аккуратно отпилить спусковой вентиль. Остатки газолина так же сливаются из баллона в любую металлическую емкость и сжигаются. Затем баллон хорошо промывается, в его стенке вырезается дверь, через которую внутрь будут помещаться продукты. К месту выреза привариваются петли, на которых будет держаться дверь. Со дна баллона срезаются металлические полосы и спиливается половина днища, чтобы обеспечить будущую коптильню топкой. Наконец, из металлических листов изготавливается сама топка и приваривается к баллону, после чего всю конструкцию необходимо прокалить на огне.

Из кирпича и камня

Такая коптильня проста в изготовлении, но довольно сложна своей конструкцией. При постройке не понадобится использовать болгарку и сварочный аппарат, однако малейшая ошибка в расположении дымохода способна привести готовую коптильню в негодность. Плюс этой коптильни в том, что ее можно приспособить и для холодного, и для горячего способа копчения: подобна двухрежимная конструкция оказывается очень удобной и многофункциональной.

Для начала необходимо подготовить фундамент для будущей коптильни. Из-за того, что кирпич и камень отличаются большим весом, монтировать такую конструкцию непосредственно на грунте нельзя: земля может осесть и сооружение будет разрушено. Не лишним будет провести укрепление фундамента с помощью решетки из арматуры.

Как самостоятельно сделать коптильню?

Затем, когда фундамент готов, можно приступить к закладыванию нижнего пояса стен, а вслед за этим – проведение тоннельного дымохода. Его длина составляет приблизительно два метра, а сама труба хорошо утепляется, чтобы обеспечить возможность и холодного, и горячего копчения. Изолирующим материалом могут любые минеральные утеплители, выдерживающие воздействие высоких температур. Подойдет, к примеру, стекловата.

Сама по себе конструкция будущей коптильни должна оставаться полой. Это можно учесть и в дальнейшем использовать пустые ниши для хранения запасов опилок, дров и др. Наиболее высокие температуры будут наблюдаться непосредственно в топке и в печи, поэтому их необходимо будет изготовить из огнеупорного кирпича. Остальные детали коптильни можно выкладывать любыми другими разновидностями кирпичей, даже декоративными.

Как самостоятельно сделать коптильню?

Наконец, можно приступить к строительству второго кирпичного пояса. От первого его необходимо будет отделить ровной бетонной стяжкой либо же бетонной плитой. Так же, как и в случае с фундаментом, лучше будет укрепить слой стальной арматурной решеткой. Выделяются две камеры, одна из которых послужит камерой копчения, а вторая станет основой для русской печи.

После этого надстраивается и сама печь. Поскольку здесь постоянно будут высокие температуры, то как было сказано выше, строить ее необходимо из огнеупорного кирпича. Преимущество этой конструкции – ее универсальность: она послужит не только источником тепла для коптильни, но позволит запекать продукты и даже готовить барбекю.

Как самостоятельно сделать коптильню? Как самостоятельно сделать коптильню?

После строительства печи рядом с дымоходом строится коптильная камера: она может обойтись без какой-либо дополнительной отделки. Единственное, необходимо будет обеспечить ее плотной герметичной дверью, лучше деревянной, из лиственных пород деревьев; идеально подойдут вишня или яблоня.

Затем, когда коптильная камера надстроена, вверху к ней присоединяется труба, обеспечивающая отвод дыма. Регулировка тяги в трубе позволит хозяину производить в одной коптильне и холодное, и горячее копчение – все будет зависеть от интенсивности горения опилок в топке. При малом огне и широком диаметре трубы дым будет успевать охладиться достаточно для того, чтобы обеспечить холодное копчение; если же ограничить тягу в трубе и усилить интенсивность горения, то будет производиться горячее копчение.

Как самостоятельно сделать коптильню?

Дымоход

Строительство дымохода для стационарной коптильни – важный этап, который стоит рассмотреть отдельно. Не стоит изготавливать его из кирпича и иных пористых материалов, так как кирпич будет активно впитывать вредные вещества из поступающего по нему дыма и влагу. Накапливая эти вещества, со временем он приобретет неприятный запах, который отрицательно скажется на качестве готовящихся в коптильне продуктов.

Лучше всего для дымохода подойдет металл, но даже в этом случае его нужно будет регулярно чистить, убирать накопившуюся на стенках сажу.

Как самостоятельно сделать коптильню? Как самостоятельно сделать коптильню?

​​​​Многие владельцы домашних коптилен отдают предпочтение дымоходу, который выкапывается в земле: таким образом грунт качественно остужает дым (что особенно предпочтительно для холодного копчения), а также поглощает конденсат, образующийся на стенках. Обитающие в почве бактерии и микроорганизмы перерабатывают содержащиеся в этом конденсате опасные канцерогены.

Для изготовления коптильни с таким дымоходом на дачном участке находится или искусственно насыпается площадка с небольшим склоном, который впоследствии будет обеспечивать дыму естественную тягу. Топка коптильни размещается под склоном, а на самом склоне прокапывают небольшую канавку – будущий дымоход. Она накрывается железными листами, поверх которых засыпается слой грунта, призванный создавать улучшенную теплоизоляцию. Такой дымоход доводится вплоть до коптильной камеры.

Как самостоятельно сделать коптильню? Как самостоятельно сделать коптильню?

В следующем видео вы увидите, как сделать коптильню из бочки своими руками.

Где лучше расположить?

Очень важно найти правильное место для стационарной коптильни: это не небольшая переносная конструкция, которую можно хранить дома или в гараже и доставать по необходимости.

Выбирая место, стоит помнить, что из коптильни будет исходить большое количество дыма, который не должен попадать в жилые помещения на даче. Кроме того, вредные вещества могут навредить деревьям и иным зеленым насаждениям. Поэтому подобрать идеальное место с подветренной стороны будет довольно сложно, к тому же для каждого дома сугубо индивидуально. Полученные продукты можно хранить в погребе, главное, чтобы помещение было сухим и прохладным.

Советы по эксплуатации и уходу

Правильная коптильня должна учитывать три основных момента, и дачник, занимаясь сооружением такой конструкции, тоже должен помнить о них. Во-первых, в камере копчения должен производиться равномерный нагрев и окуривание. Во-вторых, сам по себе дым для копчения должен быть очень легким, не несущим в себе вредных веществ и тяжелых продуктов распада, которые могут придать мясу неприятный вкус. В-третьих, конструкция должна быть герметичной, чтобы обеспечить равномерность проникновения дыма во все слои мяса; этой же цели могут служить дополнительные дымогенераторы.

Как самостоятельно сделать коптильню?

К слову, дымогенератор можно собрать своими силами. Из металлического бидона изготавливается корпус, снизу просверливается отверстие для розжига щепы, а верхняя часть плотно закрывается крышкой. Компрессором может стать кулер от компьютера. Вся конструкция собирается с помощью сварочного воздуха, а затем остается только разжечь опилки или щепу и включить кулер. Особенность дымогенератора в том, что встроенный кулер не выталкивает дым, а тянет его. Поэтому и присоединять его надо к коптильне напрямую.

Тяга – обязательное условие для копчения. Недостаточно просто положить продукт в камеру, наполненную дымом. В противном случае произойдет попросту упаривание мяса/рыбы, в результате чего оно приобретет неприятный привкус. Это критично для холодного копчения, в случае горячего все немного иначе, но соблюдать это правило все равно стоит.

Как самостоятельно сделать коптильню?

Чтобы придать мясу насыщенный вкус, стоит особенно озаботиться подбором правильных пород деревьев, поленья которых будут наиболее ароматными при горении.

Не стоит, например, использовать в коптильне исключительно березовые поленья, так как мясо может получить нежелательный горький привкус. Да и березовые поленья предварительно придется очищать от коры. Также категорически нельзя использовать для копчения хвойные породы деревьев. Виной всему – обильное содержание смол. Лучше всего добавлять в поленья веточки можжевельника и листьев вишни: они придадут аромату мяса приятные нотки. Если есть необходимость придать мясу определенный цвет, то можно также использовать определенные породы деревьев. Красное дерево придаст мясу золотистый оттенок, ольха и дуб подарят темно-желтый цвет, а лиственные породы – золотисто-желтые тона.

Как самостоятельно сделать коптильню?

В целом же, наиболее приятным ароматом обладают плодовые деревья вроде яблонь и груш и вишня. Это особенно удобно для дачников-садоводов, которые могут использовать для коптильни старые ветви деревьев прямо со своего участка.

Также различные породы деревьев используются для разных видов копченостей: даже если на своем дачном участке данные виды деревьев не произрастают, закупить соответствующую щепу в магазине не составит труда. Так, наиболее универсальной остается ольховая щепа, на которой коптят почти любое мясо, сало, рыбу и даже овощи. Дубовые опилки используют преимущественно для красного мяса и дичи. Ива и береза, обладающие специфическим горьковатым привкусом, используются при копчении крупной дичи вроде лося или медведя. И на самых мягких вишне и яблоке коптят сыры, орехи, овощи и фрукты.

Как самостоятельно сделать коптильню?

Дрова и кусочки древесины, добавляемые в очаг для аромата, не должны своими размерами быть больше 5-10 см. Более крупные куски сложнее прогреть до той степени, чтобы они начали обугливаться.

Перед тем, как положить полено в огонь, не лишним будет слегка увлажнить его: сырое дерево дает обильный дым, что очень важно для коптилен. Однако не стоит перебарщивать с увлажнением: если образуется слишком большое количество пара, то продукты размокнут, что значительно сократит сроки их хранения. Кроме того, чтобы получить хороший обильный дым, после образования в печи углей стоит перекрыть задвижку трубы. В этот момент прекращается активное горение, но начинают тлеть образующие дым опилки.

Как самостоятельно сделать коптильню?

Для улучшения качества продукции лучше всего обеспечить огню активное поступление кислорода. При этом раздувать пламя в коптильне нельзя: важно, чтобы дрова тлели, но не горели.

Очень важно обеспечить продуктам копчения непрерывную подачу дыма с начала готовки вплоть до ее завершения. Это стоит учитывать, размещая в коптильни куски мяса или рыбы разных размеров: маленькие будут готовы значительно раньше, чем крупные. Для последних придется дополнительно засыпать в поддон опилки и стружку, поддерживая таким образом постоянную температуру. Однако не стоит забывать об опасности перекоптить продукты: процесс необходимо тщательно контролировать и периодически проверять изделия на готовность.

Еще одним способом, значительно ускоряющим процесс копчения, является предварительное проваривание мяса или сала в воде с солью и специями.

Как самостоятельно сделать коптильню?

Оптимальная температура внутри камеры копчения должна колебаться в пределах 60-90 градусов Цельсия. Даже без термодатчиков отрегулировать температуру довольно просто: вода в небольшой емкости, поставленная на крышку камеры копчения, не должна вскипать. Для холодного копчения выбираются чуть более низкие температуры, для горячего – более высокие, достигающие иногда 120 градусов Цельсия.

К слову сказать, коптить можно не только мясо, рыбу, сало или колбасы. Интересными вкусами обладают копченые орехи, овощи и фрукты. Отдельно стоит упомянуть и копченые сыры. Все зависит от температурного режима внутри коптильни и применяемых внутри опилок и щепок.

Как самостоятельно сделать коптильню?

Перед процедурой копчения продукты лучше на какое-то время поместить в отдельный сушильный шкаф, позволяющий избавиться от излишков влаги и тем самым увеличить сроки хранения изделия. Его просто изготовить самостоятельно: достаточно взять объемный ящик с плотной герметичной крышкой, в боковую часть которого вставляется вентилятор. Прежде чем поместить продукт в шкаф, лучше предварительно засолить. В шкафу ему предстоит провести от одного до трех дней до полной просушки.

Крупные стационарные коптильни можно устанавливать только на даче или, в случае проживания в частном секторе, на территории собственного дома. Такие конструкции требуют много свободного пространства, к тому же они производят много дыма, который может вредить растениям, проникать в дом и мешать соседям.

Как самостоятельно сделать коптильню?

Прежде чем начинать активную эксплуатацию коптильни, делается одна процедура «копчения» без продуктов. Благодаря этому камера напитается естественным запахом топки и продукты в дальнейшем приобретут лучший вкус и аромат.

от теории к конструкциям и их реализации

Своя собственная коптильня – это хорошо. Это просто замечательно. Свежевыловленная рыба, тут же, пока еще трепыхается, выпотрошенная и набитая папоротником, кабаний окорок от секача, которого сам срезал точно под левую лопатку, зверюга только кувыркнулась, да копчёненькие… слюнки текут… Нужно сделать своими руками коптиленку какую-нибудь, но покупные цены непомерные, а на вид все просто.

Действительно, коптильня устроена очень просто, и сделать ее самому проще простого. Если есть кухня с газом и вытяжкой, вообще ничего делать не нужно – принес, и копти. Но за кажущейся простотой кроется довольно сложный процесс. Помните старые советские рижские шпроты – толстенькие, ярко-золотистые, с плотным, но нежным мясом? Где сейчас найдешь такие? А прибалты, между прочим, жидким дымом рыбку не обрызгивают, коптят честно.

Однако гастрономические достоинства – только верхушка айсберга. Правильно, по-дедовски закопченные продукты совершенно лишены вредных свойств. Но в век потребления, в погоне за рентабельностью, многие секреты копчения либо утрачены, либо игнорируются.

Поэтому в настоящей статье мы прежде всего расскажем, что нужно знать и понимать, чтобы сделать коптильню, продукт из которой получит тонкий вкус с изысканный ароматом, какие нынешним любителям копченостей просто неведомы. И в то же время он будет совершенно лишен канцерогенов, оксидантов, токсинов и прочего, чем пугают ценителей копчёненького. А уж затем перейдем к описанию некоторых конструкций.

По аналогии. К автору не так давно захотела наведаться его добрая знакомая. А он как раз разжился настоящими франкфуртскими сосисками, вот и решил порадовать. Приготовил как положено, с зеленым горошком. Она попробовала, и… есть не стала. Она всерьез думает, что сосиски – это то, что на базаре в хот-дог кладут.

Три копченых кита

Китов целиком не коптят; заголовок – образное выражение. Что значит – три кита, на которых и стоит весь процесс копчения правильного, дедовского, исконного. Между прочим, вполне осуществимый в обычной городской кухне. Как именно и что коптить – этого мы тоже коснемся, но ближе к концу статьи.

  1. Первый – равномерность нагрева и окуривания. И тепло, и дымок должны равномерно облекать полуфабрикат со всех сторон. Иначе даже по длине плотвы средних размеров или свиного уха пойдет внутреннее фракционирование компонент продукта, что и вкус испортит, и вредности придаст.
  2. Второй – легкий дымок. Тяжелые фракции дыма должны сконденсироваться и выпасть в осадок, прежде чем дойдут до продукта при любом способе копчения, см. ниже. Наличие пиролизных газов совершенно недопустимо, они-то и дают то, чем с полным основанием пугают медики. Так что «легкий дымок» значит не только белый и ароматный, без угара, но и сильно разбавленный кислородом воздуха, он нейтрализует пиролизные газы.
  3. Третий – постепенность проникновения. Правильное прокапчивание закладки продуктов требует не только времени, но и задержки возле него легкого дымка. При этом все компоненты дыма равномерно проникнут в продукт, что и дает необходимое качество. Схема копчения такова: «рабочий» дым окуривает закладку, пока не выдохнется, тогда он должен уйти, а на смену ему прийти свежий. Обеспечить такой цикл не сложно, т.к. выработавшийся дым при той же температуре легче и стремится уйти вверх. Нужно только задержать его около продукта.

Что несущественно

А вот что не имеет для коптитьни почти никакого значения, так это ее размеры. Все, что требуется соблюсти при конструировании – зазоры не менее 1-2 см между продуктом и стенками и между кусками продуктов. Исключение – мелкая рыба, коптящаяся на решетке навалом: килька, тюлька, красноперка, снеток, корюшка, золотой карась – «пятак».

45688846486648

Также большого значения не имеет материал. Но тут тоже есть исключение: при холодном копчении медвежатины и других видов дичи со специфическим привкусом на коптильную камеру (см. далее) лучше пустить старую дубовую винную, или, в крайнем случае из-под солений, бочку. В сочетании с правильно выбранными дровами для дыма коптильня из бочки выдаст вполне съедобными даже поморника, лысуху или чайку-мартына.

Виды копчения

Самые тонкие, изысканные букеты вкуса и аромата в сочетании с долгой лежкостью готового продукта дает холодное копчение, при температуре 30-50 градусов. Окорок домашней свиньи, закопченный холодным способом, в прохладном сухом погребе провисит год и более, полностью сохраняя вкус и аромат, только понемногу ссыхаясь. А в холодильнике максимум за месяц размякнет или перемерзнет.

Но холодное копчение длится долго – от 6 часов для мелкой рыбы навалом на решетке до 3-х суток для ляжки упитанного хряка. И требует, кроме того, тщательной подготовки продукта, см. в конце. На нее уйдет от 1 до 5 суток, с тем же разбросом смотря по продукту. Несмотря на это, как раз «холодная» коптильня проще всего по устройству, но для нее требуется небольшой участок земли, примерно 2х3,5 м.

Примечание: копчености на весу нужно хранить подвешенными на стальной проволоке, а на шток крюка надеть предохранительный кружок, вроде тех, что моряки надевают на швартовы. Крыски, они копчёненькое очень даже уважают. И чуют издалека.

Горячее копчение производится при температуре 70-120 градусов. Рекомендации доводить температуру до 350 градусов (?) берутся неизвестно откуда, это выйдет не копченость, а запеканка. Происходит горячее копчение быстро, от 15 мин. до 4 час; вилка по продукту та же – тюлька/окорок. Предварительная подготовка полуфабриката не требуется.

Однако по вкусу, запаху и аппетитности вида горячие копчености заметно уступают холодным, а хранятся при комнатной температуре на открытом воздухе, как правило, не более 36 часов. В холодильнике легко перемерзают, что полностью уничтожает гастрономические достоинства. В закрытой таре легко «задыхаются» и протухают, что нужно иметь в виду, беря их с собой в дорогу.

Полугорячее копчение производится при температуре 60-70 градусов в простейших коптильнях для холодного копчения. На вид и по запаху полугорячий продукт от холодно-копченого отличит только знаток, но на вкус и по лежкости он такой же, как горячего копчения.

Без подготовки полугорячим способом можно коптить только совершенно свежие полуфабрикаты: свежевыловленную рыбу, парное мясо. Поэтому полугорячее копчение применяют в основном индивидуалы охотники-промысловики и рыболовы, после 2-3 суток промысла несущие добычу сразу на базар, для сохранности и придания ей товарного вида.

Есть и другое применение: описанная далее домашняя коптильня из ничего, в буквальном смысле слова, без кавычек, действует именно полугорячим способом. Если нужно для праздника быстренько наготовить копченых деликатесов, а магазинные по цене «кусаются», она может здорово выручить. Особенно, если празднество с водочно-коньячными возлияниями: спирт оглушает вкусовые пупырышки, и после первой никто уже не разберет настоящего вкуса, даже если на пир приглашен сам Лукулл.

Холодная домашняя коптильня

Коптильня холодного копчения, как уже сказано, элементарно проста. Устройство ее показано на рисунке. Коптильную камеру, чтобы не поехала по раскисшей от конденсата почве, ставят на врытые в землю торчком кирпичи или деревянные чурбаки.

Устройство коптильни для холодного копчения

Устройство коптильни для холодного копчения

Принцип работы таков: дым, пока дойдет до коптильной камеры, остынет, вся вредность из него выпадет в осадок и уйдет в землю. Заодно – и водный конденсат, от которого коптящийся продукт может раскиснуть и протухнуть, пока коптится. Однако пользоваться ею нужно со знанием дела.

Во-первых, дальний от бочки – коптильной камеры лист шифера (или оцинковки, только горячий будет, обжечься можно) предназначен для регулировки дымораспределения. На рисунке он выделен серовато-зеленым. Прежде чем заложить на решетку, или подвесить на вешала, полуфабрикат, его передвигают, пока серый или сизый вонючий дым не пойдет помимо камеры, а в нее – ароматный легкий дымок.

Во-вторых, дымооборот и задержку в камере легкого дымка регулируют наброшенной на устье коптильни слегка влажной мешковиной. При правильном копчении дыма над камерой видно быть не должно – его отработанные остатки оседают в мешковине, которая тяжелеет и загрязняется. Чтобы не провалилась вниз и не испортила продукт, в устье вваривают металлические прутки, или просто кладут на него деревянные прутья, а в камере делают загрузочно-выгрузочную дверцу.

Как видим, изготовление холодной коптильни может потребовать всего только выкопать яму под костер с дымоходом – если предохранительная решетка на устье из палок, то и дверца в камере не нужна. Однако, во-первых, дрова для костра нужно выбирать особенно тщательно, но об этом в конце.

Во-вторых, за такой коптильней нужен постоянный присмотр: едва только мешковина просохнет и через нее пойдут просачиваться струйки дыма, ее нужно сразу же обрызгать. Иначе дым пойдет протоком и часть нужных для вкуса, запаха и пользы веществ из него вылетит в трубу.

В-третьих, земля под холодной коптильней от конденсата из дыма раскисает даже в сухую погоду под навесом. Перед следующей закладкой коптильне нужно дать просохнуть. Если пренебречь этим обстоятельством, то земля, вместо того, чтобы поглощать из дыма ненужное, наоборот, отдаст его обратно. Продукт раскиснет, приобретет мерзкий вкус, завоняется, т.е. – пропадет.

Именно поэтому в обычных магазинах копченых настоящим холодным способом деликатесов не бывает. А в каких бывают – туда живущим на зарплату ради спокойствия душевного лучше не заглядывать. При любом ее размере.

Видео: самодельная “холодная” коптильня

Исконно-посконная

А теперь немного о позабытых секретах. Самый главный: построить коптильню холодного копчения, продукты из которой едали, урча и облизываясь, старопрежние князья да бояре, можно самому. И даже искать бочку из-под горючего не понадобится.

  • Секрет первый: коптильная камера – круглая или квадратная обечайка из двух плетней с промежутком в две ладони между ними. Промежуток засыпается землей.
  • Секрет второй: дымооборот легкого дымка регулируется не мешковиной, а набросанными сверху ветками деревьев или кустарников с мелкими частыми листьями, но не испаряющих эфирных масел. Определить просто: если сами листья заметно не пахнут, и цветы без сильного аромата, то пойдет. Сирень, к примеру, не пойдет, а малина, смородина, лещина – запросто.
    Также не пойдут деревья, выделяющие камедь, сладкий сок или содержащие много дегтя: береза, клен. Исключение – вишня. Все хвойные не годятся однозначно. Для дичины с привкусом на покрышку нужны ива, ракита, верба, тальник обычный и краснотал. Салициловая отдача внутрь, конечно, загрубит вкус, но и отобьет привкус.
  • Секрет третий: толщина накладки веток покрышки – от в ладонь при 12-часовом копчении до 3/4 локтя (примерно 30 см) при 3-х суточном. Самый секрет в том, что по верхним листьям судят о степени готовности продукта, не вскрывая камеры. Как только верхние листочки высохли и скукожились – готово! По крайней мере, уже можно вскрывать, не рискуя сбить процесс, и проверить степень готовности. Разумеется, ветки должны быть свежими, только что срезанными.
  • Секрет четвертый: под дымохода застилают слоем в пол-ладони свежими листьями черной смородины. Да-да, теми самыми, что идут на домашнее консервирование. И с той же целью. Если коптится мясо жестковатое (старая говядина, к примеру), смородину дают пополам с листьями хрена.

Походная

Походная коптильня холодного копчения из ничего показана на рисунке. Она позволяет получить продукт, не уступающий таковому из предыдущей. У нее свои секреты.

Походная коптильня

Походная коптильня

Первый – рыть штольню со стволом нужно в глине иди суглинке. Общая длина всей шахты – 2,5-4 м. Штольню пробивают лопатой, к черенку которой привязан длинный «дрын» из валежины.

Примечание: секрет в секрете – удобно, чтобы не копать слишком много и тяжело, устроить такую в обрыве с норами ласточек-береговушек.

Второй – совсем не нужно тащить с собой в поход ведро без дна или бочку. Вязать плетни для коптильной камеры тоже не обязательно. Если сделать ствол шахты поглубже, то его устье можно просто расширить под закладку, положить наверх пару валежин (они же будут вешалами), а сверху завалить ветками, как описано выше.

Третий – дымогенерация регулируется не заслонкой, а свежими листьями дикой смородины, малины, земляники, лещины, укладываемыми на костерок. Для терпкого вкуса – дуба, ясеня, вяза, ивы, ракиты. Для мягкого – липы. Если потребители не из разряда римских патрициев, то просто луговой травой. Но упаси боже – береза, шалфей, зверобой, чистотел и другие лекарственные травы! И требования к дровам те же, о которых далее.

Горячая

Коптильня горячего копчения устроена сложнее. Т.к. дымооборот и весь процесс происходят гораздо быстрее, указанные в начале требования к «трем копченым китам» нужно соблюдать в полной мере. Устройство горячих коптилен показано на рисунке. Что у них общего?

Устройство коптилен горячего копчения

Устройство коптилен горячего копчения

Первое – коптильная камера помещается в дымовом кожухе. Он сужается кверху. Это нужно, чтобы по мере расходования подаваемого к камере дыма он проникал в нее через отверстия в стенках равномерно.

Второе – коптильная камера с глухим дном. Дело в том, что капающий вниз при горячем копчении жир попадет либо на закладку топлива, либо на днище дымового кожуха. Который, кстати, в отличие от камеры холодного копчения должен иметь герметичные швы и стыки.

В первом случае жир сгорит, а продукты сгорания проникнут в закладку коптимого. По вкусу продукта неискушенные гурманы этого могут и не определить, но химический анализ покажет именно то, от чего компетентные медики и шарахаются с расширенными глазами.

В втором – в присутствии паров влаги, при температуре поступающего дыма примерно в 150 градусов, жир моментально прогоркнет, а затем испарится. По вредности – результат предыдущий, и может появиться противно-приторный привкус.

Если же жир останется в коптильной камере, то там влаги без избытка, да и та быстро улетучивается, т.к. выход из камеры фактически свободен. Жир потом придется отскребать от днища, если только не предусмотрен его сток, но продукт не испортится. Откопченный жир придется выбросить: в нем собралась вся коптильная «гадость».

Третье – термометр со шкалой до 250 градусов. По нему контролируют температуру копчения. Выход ее за пределы 70-120 Цельсия чреват не только порчей вкуса, но и накоплением в готовом продукте вредных веществ.

Теперь о разностях. Левая коптильня на рис. – на самотлении. Топливо – исключительно специальная щепа для копчения. Она есть в продаже, и расход невелик: две горсточки на окорок. Сыпать опилки, как рекомендуют большинство источников рунета – грубейшая ошибка. В плотной массе опилок неизбежно пойдет пиролиз, а от него – пиролизные газы, о «пользе» которых выше было неоднократно сказано. Устраивать наддув бесполезно, не продует он кучку опилок насквозь. Разве что подать чистый кислород, но это уж на любителей дорогой и опасной техноэкзотики.

Доступ воздуха к топливу обеспечивает поддувало, а общий дымооборот регулируется наброшенной на устье увлажненной мешковиной, как описано выше. Но от веточных секретов холодного копчения, увы, придется отказаться: при такой температуре они дадут обратный эффект.

Розжиг топлива ни в коем случае нельзя производить растопкой, даже современной гелевой «экологической». Топливо разогревают до начала тления извне через днище кожуха. Способы разные: установив коптильню на бытовую газовую плиту, паяльной лампой, пропановой горелкой, электроплиткой с ТЭН’ом – блином и тиристорным регулятором. Подогрев дают постоянно все время копчения; его степень регулируют по температуре в кожухе.

У коптильни на самотлении есть серьезный недостаток: влага из топлива неизбежно попадает в коптильную камеру. Высушивать щепу «до пороха» толку нет – влага образуется в результате химических реакций горения. Поэтому упоминание выше об окороке для коптильни на самотлении чисто символическое: раскиснет, прежде чем прокоптится. Максимум, что можно коптить в такой – куски размером с селедку 30+.

Справа – горячая коптильня, работающая от дымогенератора. Специального для копчения, а не для автодиагностики. Если предусмотреть на дымоходе от генератора охлаждающий змеевик или радиатор и сборник конденсата со сливом, то она может работать и по-холодному. Точнее, псевдо по-холодному, т.к. коптильных шедевров, получаемых из настоящей земляной холодной коптильни, из нее не выйдет. Но окорок все-таки прокоптится.

Изюминка этой коптильни – крышка с зубчатым отогнутым краем, опущенным в водяной затвор. Этим обеспечивается постоянное небольшое избыточное давление в камере и быстрое равномерное прокапчивание закладки. Устье можно и накрыть мешковиной, как в предыдущем случае, но вкус выйдет резковат, а мясо, особенно рыба – дрябловато.

Сравним: всем известно, что при приготовлении наливок или домашнего вина напяливать на горловину банки с закваской презерватив или надувной шарик неправильно. Нужно вмазать резиновую трубку и вывести ее конец в банку поменьше с водой, чтобы побулькивало. Тогда получится напиток, а не «бадяга».

Дымогенераторы

Дымогенератор совершенно необходим для успешного горячего копчения мяса. Устройство простейшего генератора дыма для копчения показано на рис. Нагреватель показан условно; он, как выше сказано, может быть любым. Если костерок или печурка – то и топливо для него любое. Но для генерации коптильного дыма – особое. О чем, опять-таки, далее.

Устройство дымогенератора для копчения

Устройство дымогенератора для копчения

А вот наддув – не условный. Дымогенератор на естественной тяге (для этого необходимо расположить коптильню на 2-3 м выше него) сгодится только для псевдо-холодного копчения. Для настоящего горячего необходимо избыточное давление в камере, а тяга, как известно, дает разрежение.

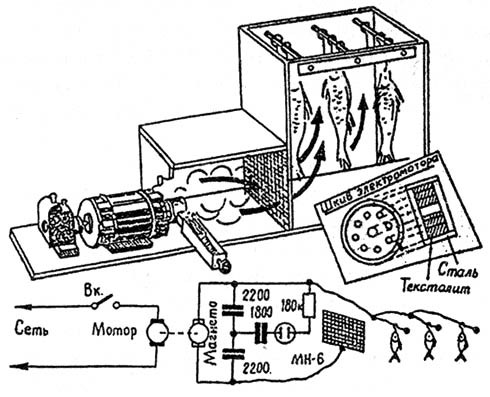

Интересная схема генератора дыма показана на рис.ниже. Принцип таков: деревянная чурка, поджатая пружиной с регулировочным винтом, трется об стальной шкив до того, что начинает тлеть и дымить. Тут же, на валу двигателя, вентилятор, гонящий дым в камеру. Казалось бы, чистый пиролиз со всей вытекающей вредностью, но!

Дымогенератор для копчения с электроприводом

Дымогенератор для копчения с электроприводом

Другой конец вала движка приводит во вращение маломощное магнето (хоть от старого советского мопеда-«дырчика»), дающее напряжение в 2-4 кВ. Его плюс подается на сетку, через которую прогоняется дым, а минус – на коптимые продукты. Автору статьи неизвестно, знает ли автор конструкции, что вся вредность дыма сосредоточена в отрицательных ионах (анионах), а вся польза – в положительных катионах.

Первые в данном случае сразу оседают на сетке (которую придется часто чистить), а вторые с силой вгоняются в коптимое. Безо всяких хлопот по наблюдению за дымооборотом и его поддержанию.

На электрической схеме показан коллекторный двигатель переменного тока, и это правильно. В таком случае понадобится его мощность в 200-300 Вт, т.к. внешняя характеристика коллекторных двигателей последовательного возбуждения мягкая: при затормаживании вала отбора мощности крутящий момент возрастает. Если же поставить движок асинхронный с конденсаторным запуском (у таких внешняя характеристика довольно жесткая), то, чтобы провернуть вал до начала тления дерева, понадобится 1,5-2 кВт.

Примечание: т.к. магнето практически на холостом для него ходу дает большие выбросы импульсов напряжения, то рабочее напряжение конденсаторов должно быть не 2 кВ, как рекомендует автор, а 6,8-10 кВ. Такие конденсаторы используются в схемах строчной развертки телевизоров с кинескопом.

О рыбе

А как же коптильня для рыбы? Ее коптят больше всего. Нет ли тут каких-то «рыбьих» нюансов? Для холодного копчения – ни малейших. Холодной коптильне абсолютно все равно, что в нее закладывают, хоть огурцы.

Но в горячей и полугорячей (см. след) для рыбы необходимо предусмотреть отток стекающего жира за пределы дымового кожуха либо его немедленное удаление другим способом. Легкоплавкий рыбий жир наделен всеми вредными свойствами стекающего коптильного жира в двойной, а то и в пятикратной степени.

546884648

О материалах

Прежде чем переходить к бытовым самоделкам из чего попало, следует поговорить еще кое о чем.

Многие загородные рестораны, клубы, базы отдыха, коммерческие рыболовно-охотничьи хозяйства обзаводятся собственным стационарным блоком приготовления мясо-рыбных деликатесов. Обычно это мангал, совмещенный в барбекю и коптильней. Солидное сооружение сразу придает престижа заведению, но стоит ли такой комплекс строить целиком из кирпича? Безусловно, нет.

Дело не столько в том, что кирпичная кладка фактически многофункциональной печи сложна и дорога. Более в том, что кирпич пористый. При копчении коптильные эманации внедряются в кладку, а полуфабрикаты закладываются разные, и вкус готовой продукции получается нестабильным, но это еще полбеды.

А беда нередко приходит при простоях в межсезонье. Кладка впитывает атмосферную влагу, проникшая в нее ранее органика начинает гнить. Дело доходит до того, что из отстроенной к началу осеннего сезона новенькой коптильни к следующему лету начинает нести тухлятиной. Какой уж тут престиж…

546884846486

В земляных холодных коптильнях подобного эффекта не наблюдается. Видимо, микроскопическая почвенная микрофауна, юркая, шустрая и вездесущая, успевает очистить почвенные ходы в промежутках между двумя производственными циклами. Но для загородных рекреационных заведений такая плохо подходит – заготовки просто не успеют прокоптиться до отъезда гостей после выходных

Поэтому в таких случаях лучше сварить коптильню из листового железа толщиной от 4 мм, чтобы не прогорела быстро. А для виду и респекта облицевать ее декоративным кирпичом – он дешевле огнеупорного и работа проще. Такое исполнение имеет еще одно преимущество: цельную металлоконструкцию можно перевезти на другое место. Облицовкой придется пожертвовать, но она несравненно дешевле цельного коптильно-кулинарного кирпичного агрегата.

Полугорячие

Подавляющее большинство самодельных бытовых коптилен относятся к полугорячему типу. Они выдают достаточно качественный и аппетитный продукт, а изготовление их своими силами элементарно. Поэтому коснемся некоторых конструкций подробнее.

Из ничего без ничего

Для простейшей домашней коптильни вообще не нужно ничего делать дополнительно. Все, что требуется – газовая плита с вытяжкой и стальная миска или обрезанная по высоте до 5-6 см широкая консервная банка, напр. из-под томатной пасты. Плошка из банки лучше, т.к. днище ее очень тонкое, и дымарь сразу реагирует на изменение нагрева. А миска эмалированная всего хуже: она и прогревается медленнее, и портится тлеющей щепой навсегда.

Технологическая процедура также элементарна: в вытяжке подвешивают коптимое. Под заготовку подставляют любую посудину, в нее будет капать жир. В плошку кладут горсточку коптильной щепы, включают на самый малый огонь дальнюю, самую маломощную, горелку, и ставят на нее плошку. Усиливают огонь, пока не пойдет дымок, а затем сбавляют, чтобы не было едучего дыма, а легкий весь шел в вытяжку. Коптят до готовности, ее степень видна сразу.

Хитрость в том, что дым успевает достаточно охладиться и полегчать, пока не дойдет до вытяжки. Жир, капающий мимо дымаря, сразу застывает, не успевая нигде навредить. Недостаток – много в таком приспособлении не накоптишь.

Из старой бытовухи

Популярностью пользуются коптильни из холодильника, см. рис. Они достаточно емки, а сделать такую несложно: убирают компрессор с трубопроводами, морозилку, обдирают внутреннюю пластиковую облицовку с теплоизоляцией. Остается подходящей формы и размеров стальной корпус. Делать из оцинковки самому приходится только коптильную камеру (поз. 3 на рис.), да дымоход вверху, поз 4.

Коптильня из холодильника

Коптильня из холодильника

Щепу в дымогенераторе 2 на месте бывшего овощного отделения подогревают бытовой электроплиткой 1. Воздух к ней поступает через отверстия от трубопроводов.

Недостатков у такой коптильни два. Первое – большое энергопотребление. Плитка с блином через довольно толстую спецсталь прогревает щепу плохо, и ее мощность нужна не менее 1,5 кВт. Дело в том, что корпуса бытовых холодильников изготавливаются из стали с плохой теплопроводностью.

Второй недостаток обусловлен тем же обстоятельством, это большая по времени инерционность регулировки нагрева. Легкий дымок не идет и не идет, раздраженный неопытный владелец выводит нагрев на максимум. Вдруг – повалил серый едкий дым. Плитка выдергивается за шнур, щепа быстро выгребается лопаткой, но продукт успел подгорчиться.

Для малых по объему закладок почти идеальная коптильня получается из старой круглой стиральной машинки. Мотор с активатором и реле времени удаляют. Коптильной камерой служит бывший бак. Отверстие, в которое проходит вал мотора, расширяют до диаметра активатора, в него пойдет дым, а в сливное будет стекать жир.

Если верхняя крышка из металла, дымооборот регулирую ею. Пластмассовую вовсе убирают, а дым держат в камере увлажненной мешковиной, как описано выше.

Дымогенератор можно использовать или посторонний, или устроить в моторной нише, хотя бы очаг из двух кирпичей. В той же нише поместится и миниатюрная печка-щепочница из двух консервных банок. Чтобы она дала правильный коптильный дым, ее топочную камеру вынимают из кожуха, наполняют, не набивая плотно, коптильной щепой, разжигают из-под низу лучиной и только тогда вставляют обратно в кожух. Дымогенерацию регулируют свежими листьями описанными выше способами.

Есть у коптильни из стиралки еще два плюсика. Первый – колесики, на которых ее легко катать. А о втором вспомним, когда речь пойдет о мангалах с коптильней.

Видео: полугорячая коптильня из бочки

Мобильная мини

Чертеж самодельной коптильной камеры

Чертеж самодельной коптильной камеры

Передвижная мини-коптильня, которую можно возить с собой в багажнике, носить в рюкзаке или сумке, очень пригодится на выезде. Особенно – для создания эксклюзивных вершин холодного копчения. Тут первейшее условие – не то что первая, нулевая свежесть продукта. Который может быть мелким рассыпным, и не только животного происхождения, о чем речь еще пойдет.

Чертеж коптильной камеры, которую можно водрузить над любым подходящим источником дыма, приведен на рис. На решетки можно укладывать сетку или, при холодном копчении, неплотную ткань. Вы пробовали когда-нибудь холодно-копченые семечки или орехи? Это не шутка. Вырыть очаг с дымоходом – дело получаса-часа, а коптится насыпная мелочь быстро. И в то же время размеры и объем ящика позволяют за выходные накоптить холодным способом до 15-20 кг некрупной рыбы и столько же полугорячим – мяса или сала.

Мангал-коптильщик

Огонь, как известно, враг шашлыка, а его лучший друг – тот самый, необходимый для копчения, легкий дымок. И у любого шашлычника наверняка не раз мелькала мысль: а зря ведь хороший дым пропадает!

Сделать, чтобы не пропал зря, совсем не сложно. Простейший способ вполне аналогичен описанному выше для коптильни из ничего, см. рис. Отличие одно – коптильная камера должна быть с днищем и, крайне желательно, со стоком для жира за мангал. Чужой жир – тоже враг шашлыка. Особенно, если жир рыбий.

Устройство мангала с коптильней

Устройство мангала с коптильней

Если в кладовке валяется еще не приспособленный под душ бак от старой стиралки, то это уже почти готовый мангал-коптильня. Остается расширить отверстие под вал активатора до диаметра дымохода мангала, напялить бак на дымоход – и коптильня готова. С жиром проблем нет, стечет в слив. Вешала для заготовок – из любых проволок или прутьев, регулировка дыма – мешковиной.

Примечание: «мясной» дымок, поднимающийся от мангала с шашлыком, никакой продукт при любом виде копчения не испортит. Только пикантности придаст. Коптильщики старого времени держали в секрете, что самая лучшая копченая рыба или овощи получаются при попутном копчении их над мясом.

Стационарный

Здесь для сравнения на рис. приведена схема стационарной коптильни, совмещенной с мангалом. Изюминка, да и то весьма относительная, только в том, что под коптильню используется свободное пространство под мангалом. Тепловое излучение от его пода позволяет не заботиться о равномерности прогрева закладки. В коптильный отсек можно помещать любую камеру, хоть ящик, описанный выше. Вот, пожалуй, и все.

Устройство стационарного мангала с коптильней

Устройство стационарного мангала с коптильней

Как коптить?

А теперь пришла пора для еще нескольких, но очень важных, секретов копчения. Их в общем-то, всего два: выбор с заготовкой дров и подготовка полуфабрикатов под холодное копчение. Под горячее подготовка не нужна, а для полугорячего время засолки и сушки сокращается втрое-вчетверо. Если продукт потребляется в течение суток после полугорячего копчения, то и здесь подготовка не требуется.

Дрова

5468486Дрова из хвойного дерева для копчения совершенно не годятся. Продукт получится не то что противным на вкус, но просто ядовитым. Заготовку подходящих дров (ниже) производят при минимальном сокодвижении в деревьях, но до промерзания, т.е. осенью во время листопада или летом, в самую жару и сушь, но это пойдет уже второй сорт. Заготавливать коптильные дрова во время весеннего буйства зелени нельзя категорически. На щепу нужно пускать дрова после не менее чем месячной воздушной сушки при ясной погоде.

Королева коптильных дров – вишня, ее ближайшие вельможи – фруктовые деревья из порядка розовых: яблоня, груша, слива, абрикос. Еще – кизил и мушмула. Деревья на коптильную щепу пускают старые, отплодоносившие, но еще крепкие и здоровые. Вишню и другие, источающие камедь, окоривают до чистой заболони.

Примечание: лучше всего покупная щепа. Деревья на нее пускают уже нерентабельные, но еще не дряхлые, т.е. как раз такие, как нужно. И прореживание садов производят по результатам сбора урожая, как раз в подходящее время.

Из лесных деревьев пойдут легкие, малозольные и не дегтярные (не коптящие): ольха, осина, тополь, липа. Для жесткого или с естественным привкусом мяса – дуб, бук, орех, вяз. Для рыбы из сильно тинистых водоемов – ива, ракита, тальник. Но вкус и аромат продукта будут уже второго разряда.

В радиусе 30-50 м от места заготовки не должно быть никаких деревьев, пораженных грибами-трутовиками. Вполне еще здоровое на вид дерево уже может быть пронизано их гифами, и его древесина даст вредный дым. Индикатор отменной коптильной пригодности дерева – муравейник рыжих лесных муравьев поблизости, а для прибрежных деревьев – красных земляных. Они мелкие, куч на поверхности не строят, целиком ярко-красные и невыносимо больно кусаются.

О березе следует сказать особо. Вообще-то по исконным правилам березовой щепой коптят медвежатину, лосятину, болотную птицу, т.е. особо жесткие или с природным душком продукты. Окоривать березовые чурбачки нужно особо тщательно: не только снять бересту до чистой заболони, но и обстругать ее верхний гладкий слой. Это не так уж утомительно, как может показаться, т.к. щепы на копчение требуется немного.

Подготовка

Заготовки под холодное копчение сначала засаливают в тузлуке – насыщенном растворе поваренной соли. По весу это 37,5 г на литр воды, но практически тузлук «колотят», подсыпая соль, пока та не перестанет растворяться.

Засол длится от 4 час для тюльки и снетка до 3-х (окорок домашней свиньи) или даже 5-ти (медвежий, кабаний, говяжий окорок) суток. После засола заготовку вымачивают от часа до суток соответственно. Свиной домашний окорок – 12 час, рыбу среднего размера – 4-6 час. Степень вымачивания контролируют на ощупь: как только верхний слой мяса/рыбы начнет легко продавливаться пальцем – готово, отмокло.

Затем заготовку промокают вафельным или бумажным полотенцем и подвяливают до полного просыхания и некоторой жесткости верхнего слоя. Вялят на рассеянном свету при комнатной температуре, в проволочной клетке, обтянутой марлей или частой оконной сеткой без щелей и прорех. Одна проникшая внутрь муха, успевшая отложить яйца, портит всю партию: при температуре холодного копчения опарыши отлично развиваются. На этом подготовка заканчивается, можно коптить.

Что еще коптят?

Чернослив и копченый сыр знакомы всем. Но вот копченая холодным способом вишня – вполне реальный деликатес. Особенно, если закопчена на вишневых же дровах. У восточных владык когда-то считались лакомством, достойным не менее чем эмиров и везирей, ломтики дыни бас-олды (продолговатой, в зеленых полосках), подсушенные и подкопченные. На Руси – копченые яблоки белого налива.

546886446886

Из овощей годятся под холодное копчение отварной молодой картофель, а под горячее и полугорячее – кабачки, баклажаны, патиссоны, зеленый горошек. О семечках и лесных орехах уже сказано. О копчении грецких и кедровых орехов сведений нет.

В заключение

Приводить напоследок какие-то высокомудрые выводы необходимости нет: все сказано в тексте. Но совет можно дать: устроить на даче настоящую старозаветную земляную холодную коптильню и начать высокоприбыльный индивидуальный бизнес с нулевыми вложениями и минимальными трудозатратами.

За копчением вполне может последить бабушка или ребенок-школьник, пока взрослые занимаются огородом-садом. А вкус и аромат, по сравнению даже с суперэлитными магазинными продуктами – просто поразительные. Если удастся стакнуться с менеджером или шеф-поваром дорогого ресторана и предложить продегустировать, то, очень даже возможно, они вас под свою лицензию возьмут, и тогда вы – вполне обеспеченный человек.

546886446886 Загрузка...

Обсуждение темы "Коптильня"

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Электрокоптильня своими руками – чертежи, фото инструкция по изготовлению | Своими руками

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ.

Идея проста но эффективна: принцип действия этой самодельной электрокоптильни состоит в том что при обугливании электрическим ТЭНом (тоже сделанном своими руками) дров генерируется дым.

Мой давний приятель Александр родился и вырос в деревне. От предков ему передалась неуёмная тяга к содержанию на подворье различных домашних животных. Несмотря на занятость основной работой, он в своём хозяйстве держал лошадь с жеребёнком, двух коров с телятами, свиней с поросятами, десяток кур-несушек, несколько гусей и индюков, кроликов с крольчатами, до 50 штук бройлеров и ещё кого-то. На небольшом приусадебном участке вся живность размещалась буквально в два этажа.

Но на этом его заботы не заканчивались. Требовалось не только вырастить эту живность, но и переработать полученную на своей мини-ферме продукцию и реализовать её излишек. Особенно доходным делом в перестроечные годы был и до наших дней остался сбыт мясных копчёностей. Продукты копчения на рынке просто отрывают с руками. Даже через знакомых записываются в очередь на месяц вперёд под получку.

Сначала Александр использовал традиционный метод холодного копчения. Установил коптильный деревянный шкаф, проложил в земле длинную дымовую трубу и соорудил приямок с костерком. Навешает он в шкафу хорошо просоленных заготовок, с раннего утра растопит костерок, заложит нагоревшие угли сырыми чруками и уйдёт на работу. В обеденный перерыв подбросит чурок, вечером — ещё добавит, ночью последит за ходом процесса. Но однажды в сухую ветреную погоду случился от коптильни пожар, и погорела часть двора с банькой! Этот убыток и опасность открытого огня подтолкнули хозяина к мысли избавиться от костра при копчении.


Ссылка по теме: Барбекю + коптильня своими руками- фото, инструкция как сделать


И родилась у него идея, для проверки которой соединил он последовательно два воздушных электрических нагревателя — ТЭНа, положил их на корытце из оцинкованной жести и установил это устройство на кирпичах под коптильным шкафом.

Затем поверх нагревателей наложил сырых яблоневых чурочек и включил кабель в электросеть.

Эксперимент удался. ТЭНы нагрелись, деревяшки задымились, коптильня заработала.

Прознал и я про такой удобный способ копчения и через некоторое время решил сделать себе подобную дворовую самодельную коптильню.

Взяв за основу Сашину идею, реализовал её своими руками по-своему.

Для коптильного шкафа у меня идеально подошёл ящик от старого электрощита размерами 1200x600x250 мм.

Есть в нём дверца и вентиляционные отверстия внизу и под верхней крышкой (фото 1).

Доработка выразилась лишь в устройстве щеколды под навесной замок, установки опорных ножек и проделывании двух пар отверстий под арматурный пруток для навески крючков с мясным полуфабрикатом (фото 2).

Готовый шкаф установил на постоянное место в углу двора подальше от построек. Нагревательные элементы заключил в специальный переносной корпус в виде корыта на ножках. ТЭНы к электросети подключил длинным кабелем.

Такой нагреватель (рис. 1) удобно обслуживать и хранить между копчениями в сухом месте на полке в гараже.

Изготовить своими руками дымогенератор с электронагревателем довольно просто.

Из прямоугольной заготовки листового металла толщиной 1 мм изгибаем корыто. Длина его должна соответствовать размерам ТЭНов. Из того же металла вырезаем две щеки-ножки и электросваркой привариваем к корыту. В щеках сверлим по два отверстия по диаметру ТЭНов, а затем прорезаем вертикальные пазы, в которые укладываем эти нагреватели.


Читайте также: Еще один вариант самодельной садовой коптильни


С помощью медных перемычек собираем последовательную схему подключения нагревателей к кабелю. Положительным результатом такого соединения является то, что температура нагрева оказывается оптимальной для медленного тления древесины в корыте.

Кроме того, оребрение ТЭНов не позволяет уложить чурочки плотно (фото 3), чем достигается отличная конвекция горячего воздуха, необходимого для их тления. Мощность нагревателей должна быть согласована с размерами коптильни и соответствовать допустимой нагрузке домашней электросети. В моём случае оптимальной оказалась мощность двух нагревателей по 1,5 кВт.

Для защиты от случайного прикосновения к электрическим контактам все соединения закрываем защитными коробками, которые прикрепляем винтами с гайками к щекам корпуса нагревателя.

Третья, очень важная, часть конструкции — капельник, который препятствует попаданию растопленного жира на чурочки и горячий нагреватель. Пропитанные жиром деревяшки могут воспламениться.

Изготовим капельник из трёх прямоугольных заготовок листового металла одинакового размера. Лотки должны быть длиной чуть больше ширины шкафа. Капельник в единое целое соединяем точечной электросваркой лотков с угловыми треугольными рёбрами таким образом, чтобы верхний лоток перекрыл кромки нижних, а ребра были наклонены в сторону слива жира. Наклонные ребра легко пропускают дым и даже перемешивают его поток.

Разобраться в нехитрой конструкции коптильни вам помогут прилагаемые чертежи (см. рис. 1-3).

Самодельная электрокоптильня – чертежи

Чертеж 1: Устройство самодельной коптильни и схема копчения продуктов.

1. Шкаф 2.Дверь. 3. Крышка 4. Запор в сборе. 5. Шарниры. 6. Ножки 7. Опорные пластинки 8. Пруток для навески с последующим копчением мяса и рыбы 9. Ручка дверцы 10. Крючок для копчения мяса и рыбы

Чертеж 2: Электронагреватель коптильни.

1. Корпус-корыто 1шт
2. Ножки – щеки 2 шт
3 Крышки защитные 2 шт
4. ТЭНы воздушные 2×1,5 квт
5. Болт М5, гайки, шайбы 4 комплекта
6. Распорки ТЗН по месту 4 шт
7. Перемычка ТЗН медная 1шт
8. Гайки М4. шайбы крепления 4 комплекта
9. Радиатор медный 2 шт
10. Винт М4, гайки, шайбы крепления кабель 2 комплекта
11. Резинка дизлектрическая в крышке 1шт
12. Кабель с вилкой комплект

Чертеж 3. Капельник коптильни.

В любом деле после сборки изделия наступает период испытаний. Повесив пару кусков просоленного сала на специальные мощные крючки, я уложил в корыто несколько черемуховых чурочек и включил нагреватель в сеть. Примерно через 30 минут из всех щелей коптильного шкафа повалил дым. Процесс оказался легко управляем.

Мало дыма — подложил деревянных чурочек, а много дыма в копчении не бывает! Вот будет лето, богатое всякой рыбой, — наловим её несколько вёдер, засолим и закоптим.

Автор советов по изготовлению самодельной электро-коптильни А. Матвейчук. Чертежи и фото автора.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ - ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • 404: не найдено Мы приносим Вам свои извинения...
  • Стол из клееной древесины своими руками – фото и чертеж Как сделать рабочий стол из...
  • Декоративный (фальшивый) камин своими руками – фото и чертеж Как сделать декоративный фальшкамин в...
  • Кашпо из газет своими руками – фото и описание как его сделать Как сплести кашпо из газет:...
  • Барный стул своими руками – фото и чертежи Как сделать барные стулья своими...
  • Прицеп для перевозки лодки катера или гидроцикла своими руками Как сделать прицеп для перевозки...
  • Отливка тротуарной плитки в формах своими руками – фото и инструкция по изготовлению Как своими руками сделать тротуарную...

    Подпишитесь на обновления в наших группах и поделитесь.

    Будем друзьями!
