Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

1. Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому.      Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
2. Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
3. Розетка фирмы Legrand 2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

Как подключить электроплиту на 380 Вольт

Если вы владелец частного дома и электричество у вас введено по 3м фазам на 360 Вольт, то для оптимального распределения нагрузки на щиток, к плите от него нужно проложить пятижильный кабель не менее 2.5 кв. мм сечением.

Подключаем соответственно к 3х фазной розетке, для электроплиты используем вилку с 5и жильным кабелем, и еще, в электроплите снимаем соединяющую перемычку между фазовыми контактами (L1,L2,L3) и на эти контакты подключаем фазы.

Можно подключить электроплиту и на 2 фазы, но я рекомендую, при самостоятельном подключении электроплиты на 360 Вольт, подключать на все 3 фазы, для меньшей нагрузки на электрощиток.

Перемычку между контактами на ноль (4 и 5) не трогаем. И на контакт 6 подключаем заземляющий провод.

Еще раз повторюсь! Внимание! Будьте внимательны, не перепутайте фазу и заземление — возможно получение удара током или возникновение поломки.

Понравилась статья? Поделиться с друзьями:

Схема подключения электроплиты — особенности и правила однофазного и трехфазного подключения к сети

Особенности подключения современных электроплит

Электрическое подключение плиты предполагает наличие качественной проводки, способной выдерживать ежедневные высокие нагрузки, и надежных автоматических устройств защиты. В домах старой постройки проводка давно находится в изношенном состоянии и не соответствует предъявляемым к ней требованиям. Поэтому в отличие от новостроек, где такие нагрузки предусмотрены, здесь необходимо прокладывать новый кабель с заземлением и устанавливать трехполюсные розетки.

Обычно производители указывают параметры работы и схему электрического подключения в инструкции или на задней стенке бытового прибора. Новые модификации электроплит в большинстве случаев поставляются без соединительного шнура и предполагают подключение через клеммную коробку. Это объясняется разными требованиями к подключению и вниманием к безопасной эксплуатации. Поэтому важное значение в процессе инсталляции будет иметь правильный выбор кабеля нужного сечения и всех остальных элементов.

Схема подключения к однофазной сети 220 В

В большинстве городских квартир и частных домах бытовая электросеть рассчитана на напряжение 220В. Поэтому схема, собираемая на заводе, теоретически предполагает именно эти параметры сети. В клеммной коробке 1-3 контакты уже соединены перемычкой и фаза подключается на один из них.

По существующим правилам каждый из проводов в кабеле окрашен разным цветом: ноль – синий, земля – желтый или зеленый, фаза – коричневый, черный или красный. Для того, чтобы избежать неправильного подсоединения специалисты рекомендуют всегда проверять, на каком проводе они находятся независимо от цвета изоляции. При однофазном подключении, если перепутать фазу и ноль, ничего страшного не случится. Но если один из этих проводов подключить на заземление может произойти короткое замыкание.

Схема подключения к трехфазной сети 380 В

При наличии в доме трехфазного электроснабжения, от силового щита необходимо подвести 5-ти жильный медный кабель. В клеммной коробке нужно демонтировать заводские перемычки и все три фазы подключить на соответствующие контакты. Если устройство электроплиты предусматривает 2-х фазное подключение, то перемычку, соединяющую первые 2 контакта, снимать не нужно.

Если плита подключается через розетку, то для бытовой сети понадобится вилка и розетка с тремя контактами, а для трехфазной — с пятью. Провод тоже, соответственно, должен быть трехжильный и пятижильный. Его сечение определяется в зависимости от предполагаемой нагрузки (4- 6 мм2). Вести проводку можно открытым и закрытым способом. В первом случае он укладывается в гофрированные трубки или кабель-каналы, во втором – в штробу, которая потом заделывается цементным раствором. Более надежным считается закрытое подсоединение через клеммник, особенно в тех случаях, когда необходимо подключить встраиваемую электроплиту.

Как подключить к сети электроплиту

Прежде чем рассматривать вопрос подключения электрической плиты к квартирной сети стоит определиться, с каким именно типом этих бытовых приборов мы имеем дело. Если это так называемая «походная», «дачная» или попросту говоря: «портативная электроплита», то процесс ее подключения достаточно прост. Если же мы имеем дело со стационарным вариантом или встраиваемой варочной поверхность, то это совсем другая (более сложная) задача. Но, обо всем по порядку.

Подключение к сети портативной электроплиты

Портативная электроплита представляет собой, как правило, небольшой бытовой прибор для приготовления пищи в условиях приусадебного или дачного участка. Она уже оборудована проводом и вилкой для подключения ее в сеть. Поэтому просто берем и устанавливаем плиту на то место, где она должна стоять – это должна быть ровная неметаллическая поверхность, которая расположена дальше, чем на 0,5 метра от любых металлических конструкций, соединенных с землей или нулевым проводом сети (батарей отопления, электрических нагревательных элементов, водопровода и т.д.). Это очень важно, так как от этого зависит ваша безопасность.

Кроме того, розетка, в которую Вы будете подключать электроплиту должна быть оборудована заземляющим (зануляющим) контактом, который подключен к заземлению. Это необязательное условие, но для электробезопасности совсем не лишнее.

После подключения электроплиты желательно убедится в отсутствии на ее металлических элементах электрического напряжения. Это можно сделать при помощи пробника или индикатора.

Подключение к сети стационарной электроплиты

Процесс подключение стационарной электроплиты к квартирной электросети более сложен. Дело в том, что сейчас подобные битовые электроприборы зачастую не комплектуются проводом и вилкой для подключения. Это связано отчасти с тем, что в квартирах, в которых предусмотрено использования электроплит, ставят самые разнообразные по конфигурации розетки и производителю угадать какая именно у Вас стоит очень сложно.

Поэтому идем в хозяйственный или строительный магазин и покупаем кабель и вилку. Кабель берем трех- или четырех-проводной, гибкий с двойной изоляцией. Площадь сечения каждого провода должна быть не менее 4 мм². Вилку нужно покупать такого типа, какого типа розетка установлена у Вас в квартире или частном доме. Как правило, в магазине она продается комплектом (розетка + вилка), поэтому если именно такой не будет – ничего страшного. Просто придется заменить и розетку. Об этом можно прочесть в статье меняем старую розетку.

Теперь зачищаем купленный кабель с обеих сторон и подключаем с одной стороны вилку (см. статью замена вилки питания), а другую сторону – к контактной колодке электроплиты. Важно сделать соединение так, чтобы обозначения на контактной колодке в точности совпали с разводкой плиточной розетки. То есть «фаза» (L) должна будет оказаться подключенной к фазе розетки, «ноль» (N) – к нулевому проводнику, а заземляющий – к проводу заземления.

Чтобы «вычислить» эти провода в розетке, воспользуемся пробником и мультиметром. Вначале с помощью пробника определяем фазный провод (индикатор пробника будет светиться), затем используя мультиметр в режиме измерения переменного напряжения (предел > 300-750V) одним щупом становимся на фазный провод, а другим поочередно на все оставшиеся. При этом не забываем соблюдать правила безопасности при обращении с электричеством. Тот провод, который совместно с фазным покажет сетевое напряжение (220-240 В), и будет нулевым. Оставшийся – проводом заземления.

После подключения электроплиты, также как и в первом случае, желательно убедится в отсутствии на ее металлических элементах электрического напряжения.

Подключение встраиваемой варочной поверхности

Подключение такого типа электроплиты точно такое же как и подключение стационарной. Покупаем провод, вилку и подключаем их.

пошаговая инструкция по монтажу и подключению своими руками

Подключаем варочную поверхность

Основных схем подключения три. Рассмотрим их подробно.

Подсоединяя кабели к розетке и выводам электроплиты, соблюдайте цветовую маркировку – это позволит вам не ошибиться.

Однофазная схема 220В

Самый распространенный вариант в квартирах. Выглядит следующим образом:

1. ФазаL одновременно подсоединяется на клеммы L1-3. Для этого между ними устанавливаем две медные перемычки (они уже входят в комплект с плитой).
2. НольN подключаем на клеммы N1-2.
3. Защитный проводникPE – на клемму PE.

Получить доступ к клеммам электрической поверхности можно через ее заднюю крышку – она откручивается и снимается.

Трехфазная схема 380В

Подключаем таким образом:

• ФазыA, B, C – подсоединяются к клеммамL1-3.
• КлеммыN1-2 и PE – соединяются по вышеуказанной схеме.

В данном случае все просто, никаких перемычек делать не нужно.

Двухфазная схема 380В

Может быть и такое, что в загородном доме либо квартире фаз не три, а две: A и C есть, а B отсутствует. В данной ситуации варочная поверхность подсоединяется к сети 380В по двухфазной схеме:

• На L1-2 ставится перемычка и подключается фазаA.
• На L3 – фазаC.
• Остальное – аналогично предыдущим вариантам.

Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из провода, сечение которого не меньше, чем у питающего (т. е. 6 мм2).

Для гибкого провода используйте изолированные кольцевые либо вилочные наконечники, чтобы обеспечить лучший контакт с зажимом. Они прессуются на жилу с помощью специальных пресс-клещей.

Варианты подключения электроплиты к сети

Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.

Подключение к однофазной электросети

Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.

Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.

При подключении кухонной  плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.

Двухфазное подключение

Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.

Трехфазное подключение

Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.

Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.

Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.

Требования, предъявляемые к схеме подключения электроплиты:

• при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
• для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
• электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
• розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.

Какой провод нужен для подключения электроплиты

Довольно часто, электроплиты иностранного производства, а также встраиваемые варочные панели кухонь, не комплектуются проводами для подключения к сети . Самое обидное, что обычно вы об этом узнаёте лишь во время установки.

Мнение эксперта
Смирнова Екатерина Анатольевна
7 лет занимается дизайном интерьеров, профессиональный архитектор

Поэтому запомните, при покупке техники на кухню – электрической плиты или варочной панели, обязательно уточните в магазине, идут ли с ними в комплекте провода для подключения.

Если он уже есть, что бывает нечасто, просто переходите к подключению – Как подключить электроплиту самостоятельно.

Если же его нет в комплекте, читайте дальше и я расскажу вам, какой нужен провод для подключения электроплиты или варочной поверхности.

В магазине, где вы покупали плиту, могут предложить докупить недостающий провод, но не спешите этого делать, скорее всего он обойдётся вам гораздо дороже, чем такой же, приобретенный в любом электротехническом магазинчике или на рынке. Какой марки и сечения нужно купить провод я сейчас расскажу.

Довольно подробно о выборе сечения жил кабеля электропроводки под плиту на кухне мы рассматривали ранее, прочитать об этом вы можете ЗДЕСЬ. Сейчас же я кратко расскажу основные моменты, которые вы должны знать, ведь сечение провода для подключения выбирается точно так же.

Самый главный параметр, который нужно знать при выборе сечения провода для подключения плиты, это её потребляемая мощность. Она, в зависимости от производителя и конкретной модели значения может быть разной, но в среднем составляет 5-8кВт.

Ниже представлена таблица, зависимости сечения кабеля от мощности.

Пользоваться ей довольно просто, смотрите паспортные данные свой электроплиты или варочной панели, где находите величину потребляемой мощности, потом по таблице выбираете, сечение кабеля, которое соответствует вашим показателям.

Таблица разбита на две части: для однофазного подключения и для трехфазного. Выбор подключения зависит от вашей проводки до плиты.

Если к ней подходит трехжильный кабель (фаза, ноль и заземление), то однофазное подключение, если же пятижильный, то выбирайте трехфазное подключение. Кроме того, обязательно учитывайте, поддерживает ли выбранный вами тип подключения электроплита.

Обычно, относительно маломощные электроприборы (до 3-5кВт) подключаются к однофазной сети (три многожильных проводника), а более энергоёмкие (от 5кВТ) поддерживают двух-, трехфазное подключение (четыре или пять многожильных проводников).

ВАЖНО! Сечения проводников в таблице указаны для медного многожильного кабеля, который лучше всего подходит для подключения. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине

Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине.

Для монтажа удобнее всего использовать кабель КГ (кабель гибкий) или провод ПВС (Провод виниловый соединительный).

Данные кабели идеально подходят для подключения, они медные и многожильные, поэтому гибкие, их можно легко проложить по кухонному гарнитуру или за ним, до места подключения.

Если вы не знаете какой мощности у вас электроплита или хотите купить электрический шнур для подключения «с запасом» наверняка, смело берите провод ПВС 3х6 (3 жилы с сечением 6мм.кв. каждая) или аналогичный КГ 3х6. В абсолютном большинстве случаев эти провода подойдут вам.

Они выдерживают до 10кВт потребляемой мощности, при этом их цена вас приятно удивит, особенно относительно проводов, навязываемых магазинами. Пример подключения варочной панели таким проводом вы найдете ЗДЕСЬ.

Схемы подключения питающего провода к варочной панели или электроплите, вы можете найти ЗДЕСЬ.

Схемы подключения электроплиты

Сначала разберем общие правила. Электрическая плита относится к мощному бытовому оборудованию, потребляющему 40-50 А тока, поэтому для нее выделяют отдельный электрический контур. Он соединяет две точки: защитный автомат в квартирном/домовом электрощите и розетку/клеммник прибора.

На практике применяют 3 вида подсоединения к сети:

• традиционный способ розетка/вилка;
• присоединение проводов в клеммной коробке в стене;
• прямое клеммное соединение на задней стенке плиты.

Если на кухне уже есть предустановленная силовая розетка, запитанная на отдельный автомат, обычно используют ее. Это более привычно, а при необходимости ремонта прибор можно быстро отключить, не выходя из кухни.

Обычная розетка для подключения электроплиты не подойдет, так как может не выдержать нагрузки. Необходимо купить специальную модель, подходящую по показателям номинального тока, выдерживающую от 7 кВт и более

Но нередко применяют прямое клеммное соединение. Его считают более безопасным и надежным. Минус безрозеточного соединения в том, что каждый раз отключать плиту от сети придется на электрощите.

Схема подключения зависит от количества задействованных фаз. Отечественное оборудование рассчитано на 1- или 3-фазное подключение, но мы предлагаем разобрать все три возможные варианта, включая и 2-фазное.

Все три способа подключения отличаются количеством активных проводников: у 1-фазного их 3, у 2-фазного – 4, а у 3-фазного – 5. Первый вариант актуален для многоэтажек и применяется практически во всех городских квартирах, трехфазный характерен для энергообеспечения частных домов

Для соединения клемм плиты с проводниками используют перемычки из медного провода. Современная техника обычно комплектуется необходимыми деталями для подключения.

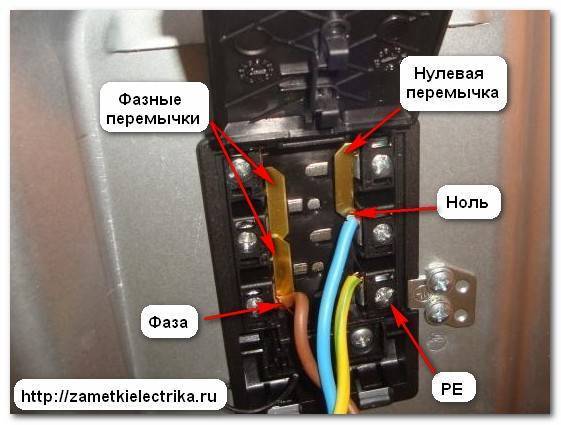

При однофазном способе фазу заводят на 1,2 или 3 клемму, все они соединены между собой перемычками. Ноль идет на 4 или 5, которые тоже соединены, а земля – на 6 клемму.

По схеме легко понять, как производят и другие виды подключения. Проблем с поиском схем не возникнет – их можно найти в технической документации к электроплите или на табличке, прикрепленной около клеммника на задней стенке.

Подключение кабеля/шнура к духовому шкафу

Подключение духового шкафа часто связано с необходимостью подключить кабель или шнур. Для этих целей на задней стенке корпуса есть клеммная колодка. Она прикрыта крышечкой. Крышка может быть металлической или пластиковой, держится на защелках или винтах. Варианты у разных производителей разные, но ошибиться невозможно — больше ничего нет.

К сети 220 В

Для начала снимаем крышку. Под ней видим клеммы с подключенными с одной стороны разноцветными проводами. Если подключать духовой шкаф собираетесь к сети 220 В, клемм будет намного больше чем проводов. Некоторые соединены перемычками. Они должны быть установлены, но проверить можно. Вообще схема установки перемычек обязательно есть на корпусе. Она может быть выдавлена (как на фото) или нарисована (наклейка).

Какие должны стоять перемычки на духовом шкафу при подключении к сети 220 В

Для однофазной сети в 220 В должны стоять три перемычки. Две соединяют фазы — первый, второй и третий выход. И одна стоит между четвертым и пятым.

Куда подключать шнур

Провода от кабеля/шнура подключаются так:

• К третьему фаза.
• К пятому — нейтраль. Провод синего или голубого цвета.
• К нулевому (может быть перед первым или после пятого) — заземление. С желто-зеленой окраской.

Подключение должно быть именно в такой последовательности. Тогда к трехконтактной вилке подключать провода надо в таком порядке: на верхний штырь — желто-зеленый, на правый — фазный, на левый — нулевой (голубой).

К сети 380 В

При подключении к трехфазной сети перемычка остается только одна — на четвертой и пятой клемме.

Установка перемычек под сеть 380 В

Подключение проводников шнура согласно следующей схеме.

Подключение шнура к духовому шкафу для трехфазной сети

Клеммные панели

Колодки с клеммами, расположенные на задней крышке корпуса электроплиты, у каждого производителя свои. Различия незначительные, заключаются в технологии подключения кабельных жил. Общее на практически всех панелях это наличие планки для фиксации кабеля. Выполнены они могут пластмассовыми или из металла. Откручиваем винт с одной стороны, а с другой его немного приотдаем парой поворотов отвертки. Заводим в гнездо кабель с изоляцией. Регулируем необходимую для подключения длину и производим крепление колодки винтами. Сначала закручиваем отданный болтик, а затем поджимаем второй. Произведя надежное крепление можно заняться подключением жил. Вот тут и проявляются особенности. Нужно каждую жилу подготовить для подсоединения.

При полной комплектации все имеется в наличии остается только подсоединить. При подключении нового провода выбираем вид соединения в соответствии с предложенным на колодке. Для клемм «папа-мама» на жилы подсоединяем нужный вариант. При креплении контактов болтами обжимаем жилы клеммой с отверстием, его диаметр должен быть немного больше диаметра болта. В случае отсутствия такого комплектующего подключение можно выполнить, сделав кольцо из жилы. Если есть возможность, то производим лужение подготовленного к подключению провода. При отсутствии паяльника необходимо выполнить качественную скрутку и можно подсоединять.

Выбор материала изоляции

Допустим, что вы уже установили розетку для подключения электроплиты. Вам требуется соединить ее с клеммником самой плиты разъемным соединением.

Главным требованием к изоляции, а, следовательно, к типу кабеля, в этом случае является его гибкость. Установка розетки предполагает, что либо вы будете передвигать плиту, либо отключать от нее питание и сматывать шнур. Кабель с жесткими жилами смотать будет труднее, за плитой он не ляжет на пол, а будет торчать колом.

Гибкий кабель – это тот, у которого токопроводящая жила не монолитная, а состоит из многочисленных проволочек, собранных пучком. За счет этого он получает свободу перемещения.

Для электроплит подойдут кабели марок КГ или ПВС. Изоляция жил и оболочка кабеля КГ выполнены из резины. Он не боится воздействия солнечных лучей и работает в широком температурном диапазоне от -40 до +50 ˚С. Обозначение его расшифровывается следующим образом: К — кабель, Г — гибкий.

В промышленности этот вид кабелей используется для подключения механизмов, которые при работе перемещаются, например, кран-балок, тельферов. Поэтому для подключения плиты он подойдет как нельзя кстати.

Марка ПВС расшифровывается как: П — провод, В — виниловая изоляция оболочки и токопроводящих жил, С — соединительный.

Как видно из расшифровки, ПВС относится не к кабелям, а к проводам. Но, тем не менее, он может использоваться при монтаже квартирной проводки. Более того, это – его основное назначение, он используется в тех местах бытовой сети, где требуется гибкость. Из него можно изготавливать шнуры питания, удлинители. Рабочий температурный диапазон ПВС немногим меньше кабеля КГ – от -25 до +40 ˚С. Он устойчив к горению, не распространяет огонь.

Какой кабель лучше использовать в квартире

На вопрос о том, какой провод нужен для электроплиты в квартире, однозначного ответа нет. Выбор должен основываться на сетевых нагрузках, мощности конструкции. Специалисты рекомендуют применить гибкий кабель с параметрами 3 на 4 миллиметра квадратных.

Также одним из часто задаваемых вопросов от желающих обзавестись электроплитой – это какая длина кабеля должна быть, чтобы можно было с лёгкостью подключить и передвинуть оборудование. Здесь мастера с многолетним опытом работы рекомендуют замерить расстояние между вашей плитой, розетками и электрощитом. Получив число, прибавьте к нему ещё 1-1,5 метра

Очень важно брать шнур с небольшим запасом

Что касается подключения духового шкафа, необходимо разобраться с состоянием нынешнего кабеля и измерить его сечение. Сечение кабеля духовки современного типа составляет около 2,5 миллиметров.

Требования к защитному автомату и проводке

Прежде чем приступать к подключению, следует выяснить, соответствует ли проводка потенциальной нагрузке и установлен ли в электрощите отдельный автомат защиты. Если каких-то элементов для монтажа нет или они не подходят по номиналу, рекомендуем купить их заранее вместе с плитой.

На мощные электроприборы не только выделяют отдельную линию, но и ставят индивидуальную двойную защиту: в идеале это комплект УЗО + защитный автомат.

Вместо этой пары для экономии места в щитке нередко применяют дифавтомат.

Схема установки защитного оборудования в электрощите. Через автоматику на розетку подают фазу, нулевой провод через УЗО протягивают к нулевой шине, а землю – к общей заземляющей шине

При покупке автомата решающий критерий – номинал, который выбирают по максимальному значению потребляемого тока. Обычно это 40-50 А, но уточнить технические данные лучше в паспорте плиты. Рекомендуем подробнее ознакомиться с правилами выбора автомата.

Для гарантии безопасности номинал подбирают в сторону увеличения – так при работе на максимальных нагрузках защита не будет постоянно срабатывать. Предположим, что максимальное токовое потребление – около 45 А, следовательно, необходим автомат на 50 А.

Для выбора УЗО принцип тот же – в сторону увеличения, то есть в пару с автоматом на 50 А ставят УЗО на 63 А.

С выбором проводов тоже особых сложностей нет. Алюминиевый кабель не подходит – лучше его вообще не применять для устройства домашней электропроводки. Это небезопасно, да и по характеристикам он уступает медному аналогу. Поэтому останавливаемся на медном проводе с сечением, соответствующим мощности и потребляемому току.

При выборе провода также учитывают характеристики сети и способ прокладки проводов. По современным требованиям, новые городские квартиры изначально оснащают проводкой, соответствующей всем нормам. А в старом жилье, возможно, проводку придется менять

Если в процессе подготовительных работ провода придется все же покупать, ориентироваться нужно на параметры мощности плиты:

• 3-5 кВт – сечение провода 2,5 мм²;
• 5-7,5 кВт – 4 мм²;
• 7,5-10 кВт – 6 мм².

Для трехфазной сети применяют 5-жильный провод 2,5 мм².

Если вы еще не решили, какую модель плиты купите, но уже затеяли замену проводки, можно смело покупать провод ВВГнг 4 мм² – если расстояние от плиты до щитка не более 12 м, и ВВГнг 6 мм² – если электрощит находится дальше. Современные плиты с духовками достаточно мощные, так что не прогадаете.

А сейчас разберем, в каком порядке лучше выполнять все действия.

О схемах подключения

Перед тем как подключить электроплиту, надо точно знать, а сколько фаз подаётся в дом. Стандартно это одна или три, то есть напряжение в сети или 220, или 380 вольт. Первый вариант обычно используется в небольших частных домах. Второй в домах большой площадью, многоэтажных с большим количеством бытовой аппаратуры в нем. К примеру, в нем установлены электрические котлы отопления, бойлеры для системы горячего водоснабжения, система кондиционирования и вентиляции.

Питание дома в одну фазу – это два провода, которые входят в него со стороны ближайшего столба. Три фазы – это четыре провода. Суть трёхфазного подключения дома в том, чтобы разбить нагрузки от бытовой техники на разные фазы, уменьшая тем самым нагрузку на них. А это даёт возможность уменьшить сечение используемого кабеля, цена которого ниже, чем кабеля с большим сечением.

Трёхфазное питание домаИсточник 2gis.com

Однофазное подключение

Чтобы подключить электроплиту к одной фазе, вам понадобится кабель в три жилы: одна фазная, другая для нуля и третья для заземления. Последняя имеет расцветку цветную, а точнее, жёлто-зелёную. Да и сечение у неё обычно чуть меньше двух остальных. Хотя не всегда. Провод для нуля обычно синего цвета. А фазный может быть любых других цветов.

Теперь, что касается контактов на плите. Их обычно несколько, и все они обозначаются буквами латинского алфавита. L – это фазный контакт, N – нулевой, и заземление обозначается – РЕ. Последний на панели подключения всегда один, а вот остальных может быть много.

Итак, в первую очередь подключается фазный провод к одному из контактов с обозначением «L». Остальные контакты под этой маркировкой соединяются перемычками. Некоторые производители эти перемычке поставляют в комплектации плиты. Это металлические пластинки или скобы небольших размеров.

Точно также соединяются клеммы с обозначением «N», к одной из которых подключается нулевая фаза питающего кабеля. И последним подсоединяется провод заземления. На фото очень хорошо видно, как было произведено подключение плиты электрической, где использовались медные перемычки.

Однофазное подключение электрической плитыИсточник elektriki23.ru

Теперь это же подключение только с помощью розетки. Здесь нет особых отличий, просто надо правильно подсоединить провода к самой розетке. Потому что в этом устройстве есть свои контакты, обозначенные, как и на панели плиты. Главное – ничего не перепутать. На фото ниже, как раз такой вариант подключения электрической плиты показан.

Подключение электроплиты через розеткуИсточник stroimaterials.ru

Есть и другой вариант соединения электроплиты к питающему кабелю. Через соединительную колодку. Это своеобразный промежуточный вариант между прямым соединением и розеточным. Эта ситуация может возникнуть тогда, когда розетка по причины выхода из строя демонтирована, а хозяин дома, думая о безопасности, решает её полностью удалить.

В этом случае вместо розетки устанавливается клеммник, который крепится к стене. Соединение производится точно так же, как и в случае с розеткой

Здесь важно не перепутать контакты на кабеле, торчащем из стены, и кабелем, присоединённому к плите. В помощь цветовая расцветка

Трёхфазное подключение

Перед тем как подключить плиту на три фазы, вам потребуется кабель с пятью жилами. Три из них будут фазными, одна – ноль и третья заземление. Расцветка здесь та же: синий – ноль, жёлто-зелёный – заземление, остальные фазы.

Сначала подключаются земля и ноль

Обратите внимание, если контактов ноля не один, то между ними надо установить перемычки. В последнюю очередь – три фазных провода к фазным контактам

И здесь неважно, какой фазный провод к какой клемме под маркировкой «L» подсоединяется. Как подключить электроплиту к трём фазамИсточник electrik.org

Как подключить электроплиту к трём фазамИсточник electrik.org

как самостоятельно подсоединить электрическую плиту в квартире по схеме?

Плита представляет собой один из неотъемлемых элементов нашей жизни, без которой ни одна семья и ни одна хозяйка не может представить свою жизнь. Она дает возможность приготовления пищи в короткий срок, что существенно экономит время и позволяет хозяйке воплотить в жизнь свои кулинарные фантазии и идеи. Но плита может быть не только газовой. Электроплита тоже довольно-таки распространенный вариант, особенно в многоэтажных домах, где нет возможности провести газ на верхние этажи. И в этой статье речь пойдет о том, как можно подключить такое устройство к питанию самостоятельно, какой для этого нужен провод и как правильно осуществляется установка.

Требования к электропроводке

Первое, что следует помнить до начала проведения вообще каких-либо работ – необходимо отключить подачу электропитания в помещение, где будет устанавливаться плита. Современные варианты электрических плит чаще всего реализуются без проводов. Объяснить это можно не жадностью производителей, а тем, что в соответствии с правилами техники безопасности подключение электроплиты в квартире должно осуществляться при помощи такой вещи, как хорошая клеммная колодка, розетка применяться не должна. То есть здесь должен использоваться безрозеточный метод подключения. Такое решение дает возможность увеличить длину кабеля питания, а кроме автомата для решений помощнее можно установить плавкую вставку.

Для осуществления подключения самому к электросети, можно применить кабель с сечением от 4 квадратных миллиметров, если протяженность будет не больше 12 метров. Если провод имеет большую длину, то сечение может быть увеличено до 6 квадратных миллиметров. Не следует забывать, что в этом случае необходимо отдельно установить автомат именно для устройства.

Можно, конечно, применять и подключение с применением розетки. Но тогда следует позаботиться о том, чтобы устройство было рассчитано на 32-амперный ток. Потребление у электроплит довольно большое, по причине чего обычная бытовая розетка на 220 Вольт просто не справится с такой нагрузкой. В общем, если подытожить вышесказанное, то мы получаем перечень требований, которым должна соответствовать электропроводка:

• для подключения устройства следует использовать 3-жильный провод из меди с сечением 4-6 квадратных миллиметров в зависимости от кабельной длины;
• должен быть осуществлен монтаж УЗО;
• саму плиту следует заземлить доступным методом;
• в электрическом щитке должен быть установлен отдельный автомат.

Схемы подключения

Представим план подключения рассматриваемого устройства к электросети для однокомнатной квартиры. Заметим, что стандартные идеи не будут зависеть от избранного потребителем метода присоединения устройства к домовой сети. Они обычно бывают трех категорий:

• 1-фазные;
• 2-фазные;
• 3-фазные.

Если устройство рассчитано на 220 Вольт, то следует избирать 1-ое решение, а если на 380 – то 2-е или 3-е, в зависимости от особенностей. Теперь о схемах немного подробнее.

Однофазное

Данный вариант реализуется в городских многоэтажках, где проводка обычно сделана с использованием 3-жильных проводов. Дабы безошибочно подсоединить приобретенную бытовую технику, следует применять спецперемычки, выполненные из меди и сечением не меньше 6 миллиметров. Они и так есть в распредкоробках, как правило. Если их там все же нет, то несложно будет их купить в магазинах, где продают различные электрические товары. Соединение должно выполняться по следующему алгоритму:

• сначала следует осуществить соединение винтов 1-3 с буквой L;
• 2-я шина должна соединять болты 4,5, которые отмечены литерой N;
• винт, что остался свободным, с обозначением PE будет применяться для подсоединения заземления.

Сами провода следует распределить так:

• черный либо коричневый представляет собой фазу. Именно он нужен для подключения к клеммам с маркировкой L1,2,3;
• синий, представляющий собой ноль, крепится на цифрах 1, 2;
• зеленый, что представляет собой заземление, прикрепляется к такой же клемме.

Данный алгоритм не может никак варьироваться, и ставить провода нужно только так, чтобы сделать это правильно. Данные нормы закреплены именно правилами эксплуатации электрических сетей.

Двухфазное

Этот вариант обычно используется в частных постройках, но его можно применить и для квартиры, если проводка выполнена из 4-жильного провода. Тогда перемычка будет ставиться между болтом номер 1 и L1, вторая между болтами №4-5, а болт L2 для заземления должен оставаться свободным. Тогда присоединение проводов будет осуществляться по следующей инструкции:

• красный кабель – к клемме с номером L3, фаза C;
• зеленый провод представляет собой обычное стандартное заземление;
• желтый кабель должен подключаться к клеммной перемычке L1 и L2, он представляет собой фазу А;
• синяя обмотка будет представлять собой перемычку нулевых клемм №4 и №5.

Тут важно напомнить, что штекер при подобном типе подключения должен применяться с 4-мя штырями.

Трехфазное

Данный вид подключения используется исключительно в частных домах либо постройках, которые были возведены очень давно. В современном жилье он используется очень и очень редко. Внешне данный метод, на первый взгляд, сложен, но на самом деле это совершенно не так, если осуществлять все необходимые рекомендации. В монтируемом варианте применяется провод с необычным сечением, где есть 4 или 5 жил. Поэтому используется лишь одна жила для нулевых клемм с номерами 1 и 2. Подключение жил должно осуществляться по следующему алгоритму:

• фаза А представляет собой желтый провод, который должен подключаться к контакту L1;
• фаза B представляет собой зеленый кабель, который следует подключить к L2;
• фаза C является проводом красного цвета и подключается к L3;
• фаза N является синим проводом и идет на шину нулевых контактов;
• провод заземления идет на аналогичную клемму.

В целом следует отметить, что перед выбором своего варианта подключения лучше всего будет получить консультацию у электрика-специалиста, чтобы вы не совершить ошибку. И перед непосредственным включением электроплиты и монтажа коробки духового шкафа, следует проверить подключение всех конфорок, чтобы случайно не произошло где-то короткое замыкание. Когда плита установлена, ее остается включить, а о ее правильной работе должен известить специндикатор, который на ней есть. Также будет подключаться и обычная варочная поверхность.

Подготовительный этап

Теперь перейдем именно к подготовке и последующему подключению рассматриваемой техники. До начала непосредственного подключения и работы с электропроводкой, следует правильно подобрать место для плиты. Существуют следующие правила, как это делать необходимо:

• место, где планируется устанавливать плиту должно быть ровным, чтобы при регулировании ножками обеспечивалось ее стабильное и устойчивое положение по горизонтали;
• длину провода следует делать с запасом, чтобы при необходимости можно было легко отодвинуть бытовую технику от стенки, не вынимая штекер из розетки;
• устройство нельзя ни в коем случае размещать близко к холодильнику, по причине того, что горячая конфорка может иметь температуру до сотни градусов;
• если плита будет встроена в кухонную стенку или гарнитур, то следует защитить панели, выполненные из пластика, от перегрева во время работы электрического прибора;
• рядом с плитой индукционного типа лучше не размещать иные электроприборы – электромагнитное поле может негативно сказаться на их эксплуатации.

Также при подборе места для монтажа важным фактором может оказаться наличие вытяжки, который должна быть над плитой либо за ней, в зависимости от модели вытяжки.

Для осуществления работ понадобится иметь под рукой следующие материалы:

• 3-жильный кабель, сечение которого будет составлять 4-6 миллиметров. Это будет зависеть от длины;
• отдельный автомат для щитка, чтобы правильно осуществить подключение техники. Должен быть либо 32-амперный вариант либо 40-амперный аналог, в зависимости от проводного сечения;
• УЗО, что должно уберечь технику от перегрузок.

Последние два момента считаются обязательными компонентами процесса подключения рассматриваемого устройства, вне зависимости от производителя. Именно они спасут технику от сгорания из-за перепадов напряжения, которые могут наблюдаться в электросети города. Это своего рода переключатель. Если строители осуществили выведение только 3-жильного провода, то для монтажа спецрозетки либо клеммного ящика потребуется проделать каналы в стене, чтобы углубить кабель. Данные работы будут требовать кое-каких навыков и займут немало времени, но в итоге интерьер комнаты не пострадает, а кабель будет находиться внутри стены. Правда, сначала потребуется решить, что будет лучше сделать:

• подключить все напрямую;
• смонтировать розетку;
• смонтировать раздаточную коробку.

Если вы не знаете, что выбрать, то следует посоветоваться с профессионалом. Подключение напрямую считается наиболее безопасным, ведь отсутствие лишних кабелей существенно снижает риск перегрева устройства. В новых высотках ситуация самая простая – строители просто оставляют кабель, имеющей изоляцию, а жильцы уже сами решают, что делать. Решение через клеммный ящик, если отсутствует на кабеле вилка, также реально в новых домах.

Ящик обычно ставится на кухонной стенке не ниже 0,6 метров от пола, а плита устанавливается на расстоянии не далее пары метров от нее. Как правило, он делается из металла либо очень прочного пластика, а сверху накрывается крышкой.

Следует отметить, что внутри уже есть подключение к домашней электросети. Следует лишь узнать, каким образом можно выполнить подключение электроплиты. Схема является очень простой: черный кабель представляет собой фазу, голубой – ноль, а желтый – заземление. Все 3 жилы подключаются к коробке, с ориентировкой по цвету. Потом остается проверить затяжку винтов соединения и закрыть крышку.

Еще один способ подключения – через розетку. Сейчас на рынке есть три категории розеток:

У российского варианта провод заземления располагается сверху, его вход повернут на 90 градусов к 2 другим отверстиям. При работе с белорусской розеткой контакты повернуты на 120 градусов. Особенностью европейской розетки является наличие двух контактов с круглым сечением, а заземление будет иметь плоское сечение и располагаться снизу. Но этот вариант считается устаревшим. Если создавать проводку смысла нет, то смонтированную розетку просто надо проверить спецприбором, чтобы узнать фазу.

Как установить своими руками?

Все вышеупомянутые варианты приводятся для сети на 220 Вольт, имеющей одну фазу. Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер. Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем. Теперь перейдем непосредственно к процессу монтажа рассматриваемой техники. Сначала подобранный провод для подключения нужно присоединить к устройству. Сзади, в нижней части, присутствует клеммный ящик, куда обычно выведены проводники. Рядом должны быть планы для подключения разнообразных сетей.

Если речь идет о решении на 220 Вольт, то потребуется самая крайняя с правой стороны схема. Согласно этой схеме, на технике должны быть присоединены друг к другу перемычкой контакты с цифрами 1-3 – это фаза. Обычно это проводник коричневого либо красного цвета. Второй – контакты 4-5, будет нейтраль либо ноль. Обычно это синий либо голубой провод. Шестым контактом будет «земля» – желто-зеленый либо зеленый кабель. Электроплиты попадают в магазин со смонтированными перемычками, но лишний раз перепроверить не помешает.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение. Такое решение надежнее, но чаще всего их просто прикручивают вокруг прижимного болта, после чего затягивают. Следует и соблюдать цветомаркировку, ведь тогда вероятность ошибки будет меньше. Теперь необходимо подключить к проводу вилку. Все силовые штекеры являются разборными. Чтобы их разобрать, следует открутить пару болтов крепежа и демонтировать крышку с контактами.

Теперь демонтируем пленку фиксации, что придерживает провод. С кончика гибкого кабеля, где-то на 5-6 сантиметров, снимаем изоляцию, которая служит для защиты, после чего расправляем проводники и зачищаем их кончики от изоляционного материала где-то на 1,5-2 сантиметра. Кончик кабеля, что был разделан, заводим в вилочный корпус.

Прижимные болты на контактах необходимо ослабить, а проводники, состоящие из множества жил, следует скрутить в жгут. Данные жгуты следует закрутить вокруг контактов и затянуть болтами.

Распределение проводников будет важно, поэтому к вопросу их подключения необходимо отнестись с максимальным вниманием. Верхний вилочный контакт, как правило, подписан – сюда следует подключить зеленый провод – «землю». А во время подключения розетки «земля» подается на подобный разъем. Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что. Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено.

До начала процесса следует еще раз все проверить, верно ли сделаны ноль с фазой.

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке. Легче определить все это с использованием индикатора напряжения, который присутствует в индикаторной отвертке. Пользоваться ею очень легко – достаточно поставить индикатор к предполагаемой фазе, посмотреть на диод, расположенный в устройстве. Если он активен, то напряжение присутствует и тогда – это фаза. Если он не горит, то, соответственно, напряжение отсутствует и перед нами ноль. А «земля» находится легче. Это контакт либо снизу, либо сверху.

Теперь немного следует сказать о подключении к 3-фазной сети в 380 Вольт. Если необходимо такое подключение, то обязательно надо приобрести автомат и специальное УЗО для 3-фазной сети. Провод тоже должен быть иным, а именно 5-жильным. То есть, розетка с вилкой должны иметь по 5 контактов. Сам же алгоритм подключения не отличается от описанного выше, за исключением количества кабелей. Разница будет лишь при подсоединении провода к выходным электроплиточным клеммам. Ставиться лишь 1 перемычка – на контакты с номерами 5-6, а иные будут подключаться различными проводниками.

Следует отслеживать и «землю» и «ноль». Соответствие проводниковых цветов на фазах тоже лишним не будет, так как это просто удобно при ремонте. В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного. Хотя в ряде случаев не будет лишним проконсультироваться со специалистом по подключению такой техники.

О том, как правильно подключить электроплиту своими руками, смотрите в следующем видео.

зона особого внимания, возможные ошибки, советы специалистов

После того, как заканчивается возведение индивидуального жилого загородного дома, начинается долгий период его обустройства. Есть у процессов внутренней отделки начало, нет у таких улучшений конца! При этом важно правильно составить последовательность выполняемых работ, чтобы не пришлось потом переделывать уже готовые результаты. Любой образованный строитель-отделочник (который «в теме») однозначно определит приоритеты и последовательность, на первом месте которой всегда будут стоять внутридомовые коммуникации и установка стационарных электропотребляющих приборов. Особое внимание следует уделить плите, будь она газовая или электрическая.

Дело в том, что именно этот бытовой прибор потребляет очень много энергии – его мощность потребления высока относительно других приборов. Если традиционные лампочки потребляют максимум 240 Вт, а скоро не будут мощнее 50 Вт, то самая маломощная конфорка кухонной плиты имеет мощность в 500 Вт, а самый распространенный размер – 1 кВт. Впрочем, если плита газовая, то за ее безопасную установку будет отвечать специализированная, как правило, государственная техническая служба. А вот установить электроплиту можно и самостоятельно, важно только корректно смонтировать коммуникации.

Сейчас существуют различные варианты устройства проводки в доме: в доступных кабель-каналах, в штробах (закрытый вариант), под плинтусами и под панелями стен (если они выполнены, например, из гипсокартона). Особенностью устройства электропитания для кухонной плиты является то, что проводка должна держать повышенную нагрузку. А это ко многому обязывает: во-первых, она должна иметь большее сечение; во-вторых, ей лучше быть выполненной из меди; в-третьих, из соображений пожарной безопасности нужно иметь перманентный доступ к проводке по всей ее длине. Впрочем, это лишь один аспект из того, на что нужно обратить пристальное внимание при осуществлении самостоятельного подключения бытовых электроприборов повышенного потребления, таких как плита. Разберемся поподробнее.

Подготовка проводки

В самом начале статьи разговор про проводку зашел неслучайно. Во-первых, от нее зависит безопасность всей системы. Необходимо не только грамотно выбрать провода с нужным сечением жил и материалом, из которых они изготовлены, не только корректно соорудить кабель-каналы, но и правильно соединить цепь, в зависимости от выбранного типа. Во-вторых, при подключении электроплиты 98% всего времени уйдет на организацию и контроль корректного подключения этого устройства к сети. Так что, говоря о подключении плиты, имеем в виду грамотный монтаж электроцепи.

Итак, схемы электрических цепей разделяются на 2 основных типа:

Петлеобразная проводка

При такой организации кабель возвращается обратно к силовому щитку. Получается, что все электроприборы, которые будут запитываться от этого кабеля будут соединены между собой последовательно. Однако все мы знаем, что в быту практикуется параллельное соединение потребителей. Именно это позволяет выдерживать уровень напряжения в любой точке проводки, равный 220 Вольтам. Практически все электрические устройства приспособлены для работы как раз с таким напряжением и любое отклонение рождает нерасчетный режим работы (на который не распространяется гарантия при ремонте). Для чего же может пригодиться последовательное соединение? Причин может быть несколько:

• Физическое ограничение по потребляемой мощности. Рассматривается ситуация индивидуального жилого дома. Такие строят, преимущественно, за городом, а там порой, ситуация «со светом» — не фонтан. Либо на дом административно накладывается какой-то лимит, либо устанавливается ограничитель отбора мощности, либо в сети просто нет лишних киловаттов. Иными словами, если наблюдается ситуация дефицита энергии, то некоторые приборы, которые потенциально могут работать при пониженном напряжении, имеет смысл соединить последовательно.
• Необходимость понижения рабочего напряжения в каждом потребителе. Иногда бывает экономически выгодно использовать менее мощные электроприборы (по самым разным причинам). Последовательное соединение позволяет понизить их напряжение, снизив и интенсивность потребления энергии.

Петлеобразная цепь дает ощутимый выигрыш в безопасности. Она лимитирована по мощности, а главное, сила тока, протекающая в ней, всегда будет постоянна. Поэтому последствия короткого замыкания куда как менее губительны.

Электрическая плитка, подключенная таким образом, будет терять мощность (т.е. интенсивность нагрева), если к той же цепи будут подсоединяться другие потребители. Вообще, к петлеобразным (кольцевым) цепям обычно подключают электроплиты, мощностью не более 3 кВт. Вилка штепселя (как и вся цепь) при этом должна выдерживать силу тока в 13 Ампер. Для ситуации дефицита энергии в такую цепь рекомендуется подключать только нагревательные приборы.

Лучевая проводка

Это привычный нам всем двухжильный провод, жилы которого подключаются к разным контактам розеток. Он обеспечивает параллельное подключение всех приборов-потребителей. Это дает стабильность и расчетную работу всех задействованных электроустройств. Схема способна предоставить вам столько мощности, сколько приборов-потребителей будет подключено в сеть (в пределах пропускной способности жил проводов, разумеется).

В организации цепей обоих упомянутых видов следует использовать электрический кабель обязательно с заземлением. Также следует иметь в виду, что для запитки плиты лучевой проводкой следует использовать кабель только с медными жилами (впрочем, это везде желательно), сечением, не менее 6,0 мм2. Кабель должен выдерживать ток, силой минимум в 40 Ампер.

Подключение к однофазной линии

Вообще, электроплиты подключаются к одно-, двух- или трехфазным линиям. Все зависит от максимальной мощности, которая потребляется совокупностью всех конфорок электроприбора. Самым простым является однофазное подключение. В этом случае в кабеле будет 3 проводные жилы:

• Фазовый провод;
• Нулевой провод;
• Провод заземления.

Фазовый провод подключается к одной из трех фаз в щитке; нулевой – к клемме нуля, как и заземление – к соответствующему контакту в щитовой. Заземление представляет собой, фактически, предохранитель, который на некоторое время сможет взять на себя нагрузку, если дефектный замыкатель в цепи (т.е. неисправный электроприбор) даст электрическую нагрузку на корпус и вообще, сторонние электропроводящие предметы (например, тело человека). Погружаться глубже в физику заземления нет особого смысла, т.к. все, что нам нужно знать про это, — что данная жила ответственна за вашу безопасность.

Последовательность действий при правильном порядке подключения электроплиты к однофазной линии должен быть таким:

• Всегда нужно начинать с обесточивания цепи в щитке. Помимо щелчка автомата, ответственного за запитку питающего плиту контура, настоятельно рекомендуется обесточить весь щиток. Общий рубильник, как правило, устанавливается в цепи перед счетчиком. После выключения следует проверить наличие напряжения на клеммах фаз с помощью сигнальной отвертки.
• Следует подготовить фазные клеммы к подключению питающей жилы кабеля плиты. В комплекте с плитой (в обязательном порядке) идут специальные перемычки, которые объединяют все 3 фазы в щитке в одну. Перемычка представляет собой медный кабель с тремя клеммами на каждую фазу и одной, к которой будет присоединяться кабель плиты. Сечение проводника перемычки не может быть меньше 6,0 мм2. Современные варианты перемычек представляют собой подобие жесткого мостика, покрытого сверху изоляцией для защиты от случайного контакта с человеческими руками.
• Далее подключаем упомянутые выше 3 жилы провода плиты к соответствующим клеммам в щитке. Концы проводов жил кабеля не должны быть облуженными (т.е. спаянными воедино). Винты клемм заворачиваются в два приема: сначала несильно, затем до упора (пока винт способен вращаться).

Именно по данному кабелю будут проходить токи высокой мощности с фиксированным напряжением в 220 Вольт. Это значит, что повышенная мощность будет отражаться на увеличенной силе тока, которая и вызывает нагревание кабеля. Припой, которым обычно производится облуживание, не является термостойким материалом, поэтому он неизбежно будет размягчаться и отекать, принимая более выгодную форму с меньшим давлением винта на клемме. Иными словами, в месте контакта начнут появляться зазоры, которые станут со временем давать искру. В итоге это может привести к вспышке и пожару в щитке.

• Трехконтактная розетка для плиты монтируется на стене, выше уровня плиты и возможного стола рядом. Рекомендуется в качестве минимального уровня, ниже которого нельзя ее устанавливать, брать уровень расположения выходного отверстия крана в мойке. Сама раковина должна находить далее 1,5 метров от розетки. При всем при этом радиус расположения розетки относительно плиты ограничивается длиной провода (идущего в комплекте с электроустройством).
• Установив розетку, следует дать пробное питание, включив рубильник и автомат в щитке. Если не произошло никаких аварийных явлений, значит скорей всего, розетка подключена верно и можно переходить к следующему действию, для чего опять следует отключить автомат контура и рубильник общего питания.
• Далее соединяем вилку плиты с розеткой.
• Затем, желательно в резиновых перчатках тестером убеждаемся, что на ее корпусе нет «массы» (т.е. заземление отрабатывает свою функцию, и прикасание к плите не ударит вас током). Проверку следует проводить для всех режимов работы плиты, по каждой конфорке.

Ни в коем случае нельзя заземлять электроприборы методом подсоединения их к металлическим коммуникациям здания, таких как водопровод или трубы отопления. Кроме того, следует обязательно убедиться, что корпус здания также заземлен (вполне возможно, что для этого придется обращаться к профильным специалистам).

• Если все благополучно, и замыкание в короткую отсутствует, то можно снова подать питание в щитке уже для проверки работы прибора.
• Проверять работоспособность нужно так же, как тестером на заземление: каждую конфорку и во всех режимах. Если присутствует духовой шкаф, то на нем стоит акцентировать внимание, т.к. он потребляет больше всего энергии.
• Если все соответствует вашим представлениям об исправном функционировании, то плиту можно уверенно «сдавать в эксплуатацию».

Подключение к трехфазной линии

Здесь все то же самое, однако, за исключением нескольких составляющих:

• Понадобится пятижильный кабель (вместо трехжильного):
• 3 жилы по одной на каждую фазу;
• 1 жила – на ноль;
• 1 жила – на заземление.

Жилы крепятся к каждой фазе отдельно. Никакие перемычки здесь нам более не нужны. Следует быть внимательными при подключении кабеля в щитке и подсоединении этого же кабеля к розетке на другом его конце. Жизненно необходимо соблюдать цветовую маркировку жил, чтобы случайно не подключить к гнезду фазы в розетке кабель, соответствующий нулю или заземлению в щитке. (Рекомендуется записывать).

• Будет нужна трехфазная силовая розетка и вилка ССИ-125, рассчитанная на номинальный ток в 32 Ампера. Рабочее напряжение такой розетки – 380 Вольт. Поэтому следует быть с ней особенно внимательным при монтаже и запуске. Степень защиты – IP Она крепится на четырех шурупах-саморезах.

Особенности подключения к двухфазной линии

Зачастую наблюдается ситуация, когда подключить плиту в доме нужно, имея две рабочие фазы. Это означает, что две фазы из трех соединены перемычкой, а к третьей имеется свободный доступ. В этом случае понадобится четырех- или пятижильный кабель, а также трехфазная розетка и вилка к ней. Имеется:

• 2 фазы;
• ноль;
• заземление.

Итого 4 жилы в кабеле. Соответствующие концы проводов закрепляются на клеммах в щитке. Другие концы этих же проводов крепятся на контактах в трехфазной розетке. Розетка имеет 5 гнезд для штекеров. Заняты будут только 4 из них.

Перед тем, как осуществлять монтаж розетки нужно разобраться, какие гнезда в розетке каким штекерам вилки ССИ соответствуют. Для этого нужно обратиться к инструкции по эксплуатации плиты. Не имеет последствий перемена местами фаз. Но вот подключение фазы на ноль или землю способно вызвать взрыв (с учетом подаваемой на плиту мощности). Напряжение на двух фазах будет равно 380 Вольтам. Поэтому работы по подключению плиты к двухфазной линии лучше проводить под контролем профессионалов (или же вовсе поручить им ее целиком).

Внимательно нужно относиться и к пропускной способности розетки. Упомянутая ССИ-125 держит силу тока в 32 Ампера. Но для четырехконфорочной с духовым шкафом плиты этого может не хватить. Тогда следует выбирать ССИ-135, выдерживающий ток в 63 Ампера и даже ССИ-145 — на 125 Ампер.

УЗО, как ключевой аспект безопасности

С чего начинается электробезопасность в доме? С установки устройств защитного отключения (УЗО) в щитовой. Они из себя представляют обычные выключатели-автоматы, которые все давно привыкли видеть в щитках. Однако с течением времени они уже успели эволюционировать и обзавестись ценными функциями, а именно – контроль параметров проходящих через них токов, и разрыв цепи, в случае создания аварийной ситуации.

Правила установки электрооборудования (ПЭУ) (п.7.1.79) на удивление не обязывают устанавливать УЗО для стационарных электроприборов, к которым относится и электроплита. Однако, для чего ж еще созданы УЗО, кроме как не для обеспечения безопасности, а электрический ток, вольтажом в 380 Вольт будет пострашнее мощности для комнатных контуров (как в прямом, так и в переносном смысле). Настоятельно рекомендуется устанавливать в цепь питания электроплиты УЗО (последовательно, как обычно). Ведь безопасность электропроводки в доме превыше всего.

Так же вы можете посмотреть видео на тему подключения электроплиты:

Подключение электроплиты своими руками. Схема подключения

Как подключить электрическую плиту

Выбор кабеля

Поскольку электроплита потребляет достаточно много электричества, она должна иметь отдельный кабель, который идет прямо от распределительного щита. Для прокладки кабеля от щита к розетке можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП.

Важно! Для подключения электрической плиты нужно использовать только медные провода.

Если у вас однофазное электропитание, то используйте трехжильный кабель: фаза, ноль и заземление.

Если же у вас трехфазное питание, то кабель должен быть пятижильным: фазы А, В, С, ноль и заземление РЕ.

Далее нужно определиться с сечением кабеля. Сечение может зависеть от мощности, напряжения сети и количества фаз. Правильно подобрать сечение кабеля вам поможет табличка ниже.

Помните, что кабель от электроплиты должен подключаться к отдельному устройству автоматического отключения. Также желательно подключить устройство защитного отключения, которое защитит вас от удара электрическим током в случае неисправности прибора. В этом вам поможет наша статья Схема подключения УЗО.

Выбор розетки и вилки

Розетка для электроплиты должна соответствовать номинальному току автомата. Количество контактов должно соответствовать количеству жил кабеля. Розетку не следует устанавливать вблизи от горячих поверхностей и рукомойников. Все детали процесса установки розеток в квартире вы сможете найти в разделе Розетки.

Схема подключения электрической плиты

Существует три схемы подключения электрической плиты. Поскольку в квартирах чаще всего используется однофазная сеть, то однофазное подключение является наиболее распространенным.

Для того, чтобы добраться до клемм электрической плиты, снимите заднюю крышку.

Если вы устанавливаете плиту в частном доме, то у вас может быть и двухфазное, и трехфазное питание. Схемы подключения электроплит в таких случаях находятся ниже.

Видео: как подключить электрическую плиту

На данном видео подробно показывается, как правильно подключить электрическую плиту своими руками.

Больше информации

Задать вопрос

Как подключить интеллектуальные устройства к приложению SmartHQ

Подключение холодильника

Интеллектуальные холодильники для кафе бывают двух типов: сенсорные ЖК-панели, кнопочные или емкостные сенсорные панели управления. Если вы не уверены, какой у вас тип, откройте приложение SmartHQ и войдите в свою учетную запись. На главном экране нажмите знак «плюс» (+), чтобы открыть экран «Добавить устройство». Нажмите на восклицательный знак (!) Рядом с «ЖК-дисплеем холодильника» или «Холодильник (с сенсорным экраном)», чтобы просмотреть изображение каждой панели управления.

Когда вы узнаете, какой у вас тип управления, подключите устройство, следуя этим инструкциям:

Для ЖК-дисплея:

Войдите в приложение SmartHQ.

• Выберите вариант ЖК-дисплея.
• На холодильнике нажмите «WiFi» на дисплее, а затем нажмите «Включить». Убедитесь, что на ЖК-дисплее мигает значок Wi-Fi.
• На дисплее холодильника отобразятся идентификатор сети и пароль. Введите пароль с дисплея в поле «Пароль» в приложении.Выберите «Далее» в приложении.
• Вы будете перенаправлены к настройкам WiFi вашего телефона и подключитесь к сети, указанной на информационной этикетке. Если вы не знаете, как перейти к настройкам Wi-Fi, нажмите «Покажи мне, как» в приложении.
• На телефонах Android вы можете увидеть «Отключить интеллектуальный сетевой коммутатор» в инструкциях к приложению. Нажмите «Покажи мне, как», чтобы получить инструкции по отключению этой функции. Вариант может отличаться по телефону; поищите другие варианты, такие как «Автоматическое переключение сети», «Проверить подключение к Интернету» или «Избегать плохих сетей».

После подключения к сети вернитесь в приложение и нажмите «Далее». Это запустит связь между приложением и холодильником.
После успешного подключения к сети вы увидите экран «Выбрать домашнюю сеть». Найдите в списке имя своей домашней сети Wi-Fi и введите пароль, чтобы снова подключить устройство к домашней сети.
Если вы не видите свою домашнюю сеть в списке сетей Wi-Fi, выберите вариант «Другое» и введите имя сети и пароль самостоятельно.

После ввода сети и пароля приложение и устройство подключатся, и в приложении отобразится сообщение «Поздравляем! Наслаждайтесь подключенным устройством!»

Для кнопочного управления:

• Войдите в приложение SmartHQ.
• Выберите опцию касания крышки.
• Нажмите и удерживайте одновременно «Вода» и «Свет», пока на дисплее не начнет мигать значок WiFi.
• На дисплее холодильника отобразятся идентификатор сети и пароль.Введите пароль с дисплея в поле «Пароль» в приложении. Выберите «Далее» в приложении.
• Вам будет предложено перейти к настройкам WiFi вашего телефона и присоединиться к сети, указанной на ярлыке «Информация». Если вы не знаете, как перейти к настройкам Wi-Fi, нажмите «Show Me How» в приложении.
• На телефонах Android вы можете увидеть «Отключить интеллектуальный сетевой коммутатор» в инструкциях к приложению. Нажмите «Покажи мне, как», чтобы получить инструкции по отключению этой функции. Вариант может отличаться по телефону; поищите другие варианты, такие как «Автоматическое переключение сети», «Проверить подключение к Интернету» или «Избегать плохих сетей».
• После подключения к сети вернитесь в приложение и нажмите Далее. Это запустит связь между приложением и холодильником.
• После успешного подключения к сети вы увидите экран «Выберите домашнюю сеть». Найдите в списке имя своей домашней сети Wi-Fi и введите пароль, чтобы снова подключить устройство к домашней сети.
• Если вы не видите свою домашнюю сеть в списке сетей Wi-Fi, выберите вариант «Другое» и введите имя сети и пароль самостоятельно.

После ввода сети и пароля приложение и устройство подключатся, и в приложении отобразится сообщение «Поздравляем! Наслаждайтесь подключенным устройством!»

Как подключить мою плиту GE к Wi-Fi?

Подключите ваше устройство.

1. Диапазон управления — Нажмите и удерживайте кнопку «Дистанционное включение» до тех пор, пока не начнет мигать значок WiFi на на дисплее .
2. Настенная Духовка (сенсорная панель) — нажмите и удерживайте кнопку «Удаленное включение» , пока не начнет мигать значок WiFi на на дисплее .

Щелкните, чтобы увидеть полный ответ.

Из этого, как мне сбросить Wi-Fi на моей духовке GE?

После сброса настроек духового шкафа эти режимы будут отменены.

1. Нажмите кнопку «Очистить» на встроенной духовке GE.
2. Выключите автоматический выключатель, который управляет встроенной духовкой GE.
3. Снова включите встраиваемую настенную духовку GE.
4. Установите часы встроенной духовки GE после того, как вы перезагрузили прибор.

Кроме того, как вы используете GE Chef Connect? Для первого сопряжения с варочной панелью или плитой Chef Connect:

1. У вас должен быть активирован диапазон Chef Connect.
2. Затем нажмите на микроволновую печь кнопку Chef Connect и удерживайте ее в течение 3 секунд.
3. Значок Bluetooth начнет мигать, и диапазон будет автоматически согласован.
4. Как только значок Bluetooth остается включенным, устройства успешно сопряжены.

Кроме того, что делает плита WiFi?

WiFi Connect — это абсолютное удобство Управляйте повседневными задачами с легкостью, когда вы можете управлять своими приборами с телефона.С нашей бытовой техникой WiFi Connect и нашим приложением GE Appliances Kitchen вы можете: Разогреть духовку * по дороге домой с работы. Меняйте температуру в духовке на , пока вы помогаете с домашним заданием.

Как подключиться к Cafe WiFi?

Войдите в приложение Café Appliances. Выберите вариант ЖК-дисплея. На холодильнике нажмите « WiFi » на дисплее, а затем нажмите «Включить». Убедитесь, что на ЖК-дисплее мигает значок WiFi .На дисплее холодильника появится WiFi Connect Network и пароль.

Ошибка регистрации — Электрическая плита — Справка по продукту

Возможные решения

Подключена ли ваша домашняя сеть к Интернету?

Чтобы зарегистрировать устройство, ваш смартфон или планшет должен быть подключен к Интернету. Чтобы проверить соединение, попробуйте открыть интернет-браузер и перейти на любой веб-сайт. Если вы не можете подключиться к веб-сайту, возможно, ваш интернет-сервис недоступен, и вам нужно будет проконсультироваться с вашим интернет-провайдером.

Установлен ли у вас брандмауэр или другое сетевое оборудование?

Если в вашей домашней сети установлен брандмауэр или другое сетевое оборудование, это может помешать устройству правильно подключиться к Интернету. Если устройству не удается подключиться к Интернету, вы не сможете его успешно зарегистрировать.

Подключено ли устройство к домашней сети?

Прежде чем вы сможете завершить процесс регистрации, устройство должно быть подключено к домашней сети.Если вам нужна помощь в подключении устройства к домашней сети или маршрутизатору, см. Раздел «Невозможно подключиться» данного руководства по устранению неполадок.

Был ли прибор в собственности бывшего в употреблении?

Если устройство ранее принадлежало или было подключено к другой сети, необходимо выполнить несколько шагов, чтобы правильно передать право собственности. См. «Передача права собственности — Удаление устройства» в разделе «Другая информация» данного руководства по устранению неполадок.

Правильно ли введен номер SAID?

Если номер SAID был введен неправильно, появится сообщение «Ошибка регистрации».Попробуйте ввести номер еще раз. Если вам нужна помощь в поиске номера SAID, см. Раздел «Местоположение SAID» этого руководства по устранению неполадок.

Был выбран правильный тип устройства и номер модели?

В начале процесса регистрации необходимо выбрать тип устройства и номер модели. Если был выбран неправильный тип устройства или номер модели, появится сообщение «Ошибка регистрации».

Если вам нужна помощь с подключенным устройством, пожалуйста.

Заинтересованы в приобретении расширенного плана обслуживания?

Щелкните ниже, чтобы узнать больше о том, как можно сэкономить до 25% на планах расширенного обслуживания для нового устройства в течение 30 дней с момента покупки устройства.

Заинтересованы в приобретении расширенного плана обслуживания?

Щелкните ниже, чтобы узнать больше о том, как можно сэкономить до 25% на планах расширенного обслуживания для нового устройства в течение 30 дней с момента покупки устройства.

Лучшие электрические плиты и кухонные плиты на 2021 год

Наш выбор

GE JB735 Нержавеющая сталь

Эта GE предлагает лучший баланс качества сборки и функций приготовления пищи в доступной электрической плите, и она доступна в большем количестве отделок, чем большинство других.

Варианты покупки

* На момент публикации цена составляла 820 долларов.

GE JB735 предлагает столько же места в духовке и универсальность на варочной панели, как и любая электрическая плита по этой цене. Гладкая варочная панель имеет продуманную планировку: два ее самых мощных и универсальных нагревательных элемента расположены в первом ряду, где до них легче всего добраться. Духовка объемом 5,3 кубических футов достаточно велика, чтобы вместить большую индейку весом 26 фунтов или камень для выпечки 15 на 20 дюймов, и она имеет режим конвекции и два типа режимов самоочистки (высокая температура или отпаривать и протирать).Предыдущая версия этой линейки, JB750, получила в основном положительные отзывы и казалась в целом надежной, поэтому мы с оптимизмом смотрим на текущую модель. Однако имейте в виду, что, поскольку эта модель является новой, мы еще не уверены, как она будет работать в краткосрочной и среднесрочной перспективе, и пока на сайтах розничной торговли не так много обзоров, из которых мы могли бы сделать выводы. . Мы будем отслеживать отзывы клиентов на предмет выявления широко распространенных дефектов и обновлять руководство по мере того, как узнаем больше. Хотелось бы, чтобы в духовке была третья полка.

, занявший второе место

Галерея Frigidaire GCRE3060A

Frigidaire имеет функции, аналогичные характеристикам GE JB750, хотя он был доступен не так давно, поэтому мы меньше знаем о его надежности.

Варианты покупки

* На момент публикации цена составляла 1150 долларов.

Если GE JB735 недоступен или вам просто не нравится бренд, новая Frigidaire Gallery GCRE3060A станет хорошей альтернативой. Обе печи по своим характеристикам и характеристикам схожи, и на бумаге у них нет существенных преимуществ или недостатков по сравнению друг с другом.Но Frigidaire доступен только в двух вариантах отделки (вместо пяти). Он также не был доступен так долго, поэтому у него меньше оценок владельцев, что делает нас немного менее уверенными в его качестве и надежности.

Бюджетный выбор

GE JB645DKWW

GE выпускает множество отличных недорогих моделей, и у этого есть лучшие характеристики по цене.

Варианты покупки

* На момент публикации цена составляла 550 долларов.

Если вы не хотите так много тратить на плиту, мы рекомендуем любую электрическую автономную серию GE, которая соответствует вашему бюджету.GE JB645 отличается особенно хорошим сочетанием функций приготовления и качества сборки по доступной цене. Он имеет гладкую варочную панель с множеством элементов питания, которые вы ожидаете найти в гораздо более дорогих плитах, а также значительную духовку объемом 5,3 кубических футов, которая больше, чем у большинства конкурирующих моделей. Нет конвекционного режима, характерного для столь дешевых печей. Но он имеет самоочищение при высокой температуре, что необычно для подобных моделей.

Также великолепно

GE Profile PB960

Эта серия с двумя духовками имеет одну из самых больших нижних духовок, которые мы видели в этой необычной категории продуктов, и один из самых мощных элементов горелок, которые мы видели на всех отдельно стоящих плитах. .

Варианты покупки

* На момент публикации цена составляла 1720 долларов.

Если вы ищете плиту с двумя духовками, мы рекомендуем GE Profile PB960. Он обладает лучшими в своем классе функциями приготовления пищи, в том числе такой мощной варочной панелью, которую мы видели на любой отдельно стоящей плите, и более низкой духовкой, в которой может поместиться более крупная птица и жаркое, чем в других моделях с двумя камерами.

Лучшие умные диапазоны в 2021 году | AJ Madison

Умная плита — это плита, которая подключается к вашей домашней сети Wi-Fi.Создаете ли вы умный дом, оборудованный всей бытовой техникой с поддержкой Wi-Fi, или хотите изучить новые режимы приготовления пищи, плита с подключением к Wi-Fi сделает приготовление пищи намного более приятным.

Преимущества умного диапазона

Smart бывают всех форм, размеров и цен. Интеллектуальное устройство использует возможности подключения для значимого улучшения вашего пользовательского опыта. Умные диапазоны имеют 3 преимущества:

На какие особенности следует обратить внимание при покупке новой интеллектуальной плиты для готовки?

с подключением к Wi-Fi — это великолепно, но мы оба знаем, что хорошая плита должна быть надежным и функциональным прибором. Вот несколько отличных кулинарных атрибутов, на которые стоит обратить внимание:

Топ-5 лучших умных диапазонов 2021 года

Best Range Buying Guide — Consumer Reports

Во время пандемии многие из нас переориентировали свою жизнь дома — и, в частности, на кухне.Если вы оттачивали свои навыки домашнего шеф-повара, ваша плита и плита за последние месяцы, возможно, стали более изнашиваться. Может, что-то сломалось, а может, вы просто жаждете нового или более мощного диапазона.

Так с чего же начать? Выбор между газовыми и электрическими плитами в значительной степени продиктован вашей текущей настройкой. Газовые плиты требуют, чтобы в вашем доме был либо природный газ, либо пропан, в то время как электрическая плита будет работать в любом доме, при условии, что у вас есть электрическая линия на 220 вольт на вашей кухне.Электрик может установить его, если вы этого не сделаете.

Если вы заменяете существующий ассортимент, покупка новой модели того же типа и размера гарантирует, что новый ассортимент вам подойдет. Выдвижные ряды, где верхняя часть будет немного перекрывать существующие столешницы, определенно в тренде. Однако, если вы купите один для замены старого отдельно стоящего стенда, вы можете добавить фартук, если стена позади вашего старого стенда еще не закончена. Если вы планируете перейти с газа на электричество или наоборот, вам, скорее всего, понадобится электрик или сантехник для прокладки новых линий.То же самое касается перехода на двухтопливную линейку продуктов в профессиональном стиле, в которой газовые горелки сочетаются с электрической духовкой и требуются как стандартные газовые, так и электрические соединения.

Как насчет того, чтобы «подняться» до профессионального диапазона? Что ж, вы можете быть удивлены тем, как мало вы получаете за эти деньги. «Даже элементарные удобства, которые вы считали само собой разумеющимися на обычных плитах, такие как цифровой дисплей духовки или лампа для предварительного нагрева, часто отсутствуют в профессиональных плитах», — говорит Тара Касарегола, инженер-испытатель CR, которая курирует испытания диапазонов в Consumer Reports.

Если вы заменяете старую излучающую электрическую плиту, подумайте об индукционной плите. Эти приборы работают от той же стандартной электрической линии, что и обычная электрическая плита, но их горелки используют электромагнитные импульсы для передачи энергии непосредственно вашей посуде, в результате чего кастрюли и сковороды, но не конфорки, становятся горячими. Духовки с индукционными плитами работают так же, как и с обычными электрическими плитами. Индукционные плиты стоят немного дороже, чем излучающие электрические плиты, но они, как правило, быстрее кипятят воду и более стабильно кипятят.Как группа, индукционные диапазоны превосходят все другие типы диапазонов в наших рейтингах.

Имейте в виду, что мы все еще сталкиваемся с нехваткой крупной бытовой техники, включая плиты. Возможно, вам потребуется дополнительное время для доставки. Если вы не можете быстро обеспечить кухонную плиту, отдельно стоящая конфорка и тостер на столешнице с конвекцией помогут вам получить обед на столе в кратчайшие сроки.

Руководство пользователя GE Profile ™ PS960SLSS 30 «Smart Slide-In Elec

• Руководство пользователя — (на английском языке)

Переднее управление с электроприводом

ДИАПАЗОНЫ

РУКОВОДСТВО ВЛАДЕЛЬЦА

30-дюймовый диапазон управления спереди

PS960

Настройки

Настройки Панели параметров и настроек открывают более подробные меню на дисплее, которые позволяют получить доступ к дополнительным функциям.Для каждой из них вы выбираете функцию на дисплее с помощью соответствующей цифровой клавиатуры.Вы можете выйти в любой момент, снова нажав кнопку «Параметры» или «Настройки».

WiFi Connect / Remote Enable

Ваша духовка предназначена для обеспечения двусторонней связи между вашим прибором и интеллектуальным устройством. Используя функции Wi-Fi Connect, вы сможете управлять основными операциями духовки, такими как настройки температуры, таймеры и режимы приготовления, с помощью смартфона или планшета. *

Выберите «Настройки», затем «Wi-Fi» — следуйте инструкциям на дисплее духовки и в приложении на телефоне.Перед использованием удаленного включения на духовке необходимо включить Wi-Fi.

Подключение печи с поддержкой WiFi Connect

Что вам понадобится

Духовка GE Appliances использует существующую домашнюю сеть Wi-Fi для связи между прибором и интеллектуальным устройством. Чтобы настроить печь GE Appliances, вам необходимо собрать некоторую информацию:

1. Каждая печь GE Appliances имеет информационную этикетку подключенного устройства, которая включает имя сети и пароль устройства.Это две важные детали, которые вам понадобятся для подключения к прибору. Этикетка обычно находится внутри дверцы духовки или ящика.

2. Подготовьте свой смартфон или планшет с возможностью доступа в Интернет и загрузки приложений.

3. Вам необходимо знать пароль вашего домашнего Wi-Fi роутера. Подготовьте этот пароль при установке духовки GE Appliances.

Подсоедините духовку GE Appliances

1. На своем смартфоне или планшете посетите GEAppliances.com / connect, чтобы узнать больше о функциях подключенного устройства и загрузить соответствующее приложение.

2. Следуйте инструкциям приложения на экране, чтобы подключить духовку GE Appliances.

3. После завершения процесса индикатор подключения, расположенный на дисплее духовки GE Appliances, будет гореть.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ .
