Элементы системы вентиляции: основные детали и узлы

Необходимый приток свежего воздуха в современном жилье в необходимом количестве доставляется по коммуникационному маршруту, а не традиционным проветриванием. Открывать окно для доступа кислорода и вывода вредных газов и неприятных запахов нецелесообразно. Для этого необходимо достаточно много времени, за которое дом успеет остыть, а на восстановление температурного баланса потребуется дополнительная тепловая энергия, расходы на которую могут составить немалую сумму. На эффективность подачи свежего и удаления отработанного воздуха прямое влияние оказывают элементы вентиляционных систем и схема маршрута. При проектировании необходимо учитывать все нюансы и особенности устройства в целом и отдельных его частей в частности.

Содержание

  1. Основные элементы вентиляции
  2. Решетки
  3.  Диффузоры
  4. Вентиляторы
  5.  Калориферы-нагреватели
  6. Фильтры
  7.  Рассекатели воздуха
  8.  Основные элементы естественной вентиляции
  9. Сетевые элементы

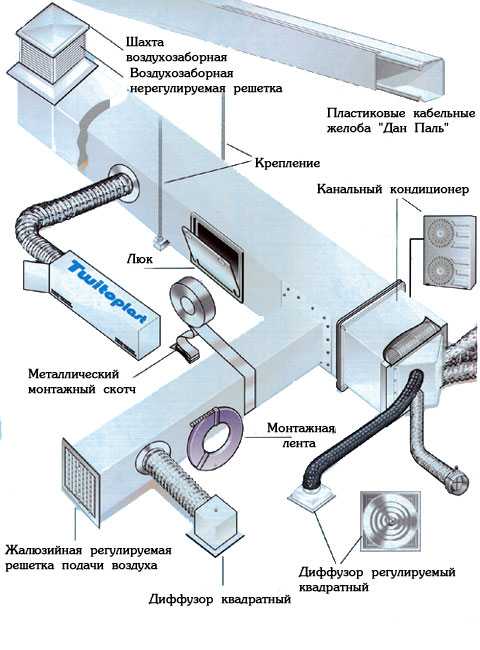

Основные элементы вентиляции

Нормативные требования к составу воздуха сегодня чрезвычайно строгие. В городских квартирах вентиляционная система входит в список устройств, вмешиваться в работу и конструкцию которых недопустимо. У частных застройщиков такой регламентации нет, поэтому проектирование и состав системы вентиляции приходится подбирать, опираясь на пожелания и возможности собственника жилья. В конструкции могут использоваться различные материалы и технологии.



Элементы приточно-вытяжной вентиляции

В отличие от традиционных способов комплектации элементов системы в качестве шахты сегодня часто применяются пластиковые воздуховоды. Унифицированные соединения дают возможность собрать устройство самостоятельно. Главное правильно выбрать компоненты систем вентиляции, их взаимную совместимость и обеспечить достаточную производительность устройства. Более надежным, но трудоемким при монтаже являются металлические элементы. Трубы и короба из оцинкованной стали требуют навыков от мастера. Предлагается на рынке и более редкая сегодня продукция — элементы воздуховодов из текстиля и алюминия. Из чего бы ни была сделана система, состоит она из базовых элементов.

Решетки

Устройства с воздухораспределительными функциями. Технологические отверстия, ведущие к главной шахте. В доме может насчитываться от одной до десятка и более решеток. В зависимости от вида они выполняют разные функции — приточные и вытяжные. Первые обеспечивают доставку свежего воздуха, а вторые выводят его после того как он потерял свои качества. Монтируются они:

  • В потолке. Подобные конструкции размещают при навесных конструкциях. Производители и поставщики материалов комплектуют основную продукцию декоративными решетками, стилистически вписывающимися в интерьер;
  • На стенах. Оборудуются отверстия как у самого пола, таки под потолком. Зависит это от схемы подвода от главного воздуховода;
  • На полу. Достаточно редкие случаи. Главным образом эта схема применяется для притока воздушных масс и проветривания пространства между стяжкой, перекрытием и декоративным напольным покрытием;
  • Независимой конструкцией. В бытовых условиях это кухонные и туалетные вытяжки. Более разнообразные конструкции наблюдаются на производственных предприятиях, где монтаж приточных и вытяжных решеток строго регламентируется.

Решетки предлагаются в различных исполнениях. Перфорированные, сетчатые, щелевые. С устройствами перекрытия и регулировки потоков воздуха. Автоматизированные системы оборудуются датчиками, контроллерами и двигателями. Комплектующие элементы и сама решетка не должны перекрывать диаметр воздуховода более чем на 40%.

 Диффузоры

По сути устройства являются эволюцией традиционных решеток и так же выполняют  воздухораспределительные функции. Отличаются большими техническими возможностями и современным дизайном. Большинство диффузоров оснащено регулирующими механизмами для плавного изменения количества и направления потоков воздушных масс. Некоторые модели имеют строго указанное назначение и используются как:

  • Приточные;
  • Вытяжные;
  • Часть системы кондиционирования.

Термин «диффузор» чаще используется при устройстве принудительных систем вентиляции, которые отличаются меньшим диаметром технологических отверстий. По этой причине популярны устройства бытового назначения сечением от 100 мм. По исполнению изделие может быть:

  • Щелевым;
  • Веерным;
  • Тарельчатым.

Внешне диффузор может напоминать точечный светильник, поэтому дизайнеры часто используют именно это устройство при проектировании современных интерьеров. Смотрится изделие очень гармонично с другими элементами декора. При небольших габаритах используются диффузоры в системах достаточно большой мощности.

Вентиляторы

Разделяют два вида устройств по принципу действия — осевые и радиальные. Наблюдаются различия и по функциональным возможностям. Осевые представляют собой механизм традиционной конфигурации. Крыльчатка, зафиксированная на валу двигателя, захватывает воздух лопастями и перемешает его в нужном направлении. У этого типа в отличие от радиального исполнения есть возможность реверсного подключения, то есть поток может быть направлен в обе стороны. Характеризуется устройство хорошей производительностью при небольших перепадах давления в помещении и воздуховоде. По достижении критических значений эффективность устройства начинает снижаться.

Радиальный вентилятор устроен по иному принципу. Воздух разгоняется в определенном сегменте корпуса между входящим и выходящим патрубком. Реверсное движение невозможно. Особенностью устройства является способность создавать большую разницу давления на входе и выходе. Иными словами радиальный вентилятор создает более стабильный поток воздуха, не зависящий от условий эксплуатации, но производительность у него меньше, нежели у осевого механизма. По мощности устройства делятся на три группы:

  • Низкого давления до 1000 Н/м2;
  • Среднего давления от до 1000 Н/м2 до 3000 Н/м2;
  • Высокого давления от 3000 Н/м2 до 12 000 Н/м2;

Осевые вентиляторы в силу конструктивных особенностей при эксплуатации не создают давление больше 700 Н/м2, то есть относятся к устройствам первой группы. В системах, где необходимо активировать приток воздуха целесообразно ставить радиальную конструкцию.

 Калориферы-нагреватели

Задачей устройства является предварительное повышение температуры воздуха при его заборе. Чрезвычайно эффективная опция. Воздух в замкнутом контуре нагревается с высоким КПД, и, попадая в жилье, не меняет принципиально его температуру. Когда приток холодных масс, предварительно не прошедших через калорифер, попадает в помещение, нагрев при естественной конвекции проходит существенно дольше. Количества же тепловой энергии, необходимого для прогрева свежего воздуха напротив, тратится больше. В системе может стоять не один, а несколько обогревателей. Монтироваться они могут последовательно с регулируемыми режимами для повышения эффективности. Правильно настроенная система гарантирует стабильную температуру в жилье и оптимальный по составу воздух. Комфорт и здоровая атмосфера окупают затраты.

Фильтры

Вентиляцию в загородном доме или на даче не всегда оборудуют этим устройством. Это резонно, поскольку содержание вредных веществ вдали от промышленных предприятий, продуктов жизнедеятельности мегаполиса, существенно меньше. С пылью там справится самый простой фильтр. В городе же и ближайших к нему районах ситуация совершенно иная. Воздух наполнен вредными для здоровья веществами, попадание которых в жилье крайне нежелательно. Классифицируют устройства по степени очистки на три вида:

  • Грубые. Недорогое устройство со способностью не пропускать в жилье частички более 5 мкм;
  • Средние. Более высокого класса устройство. Хорошо справляется с взвесью сложной по составу и концентрации. Для бытовых нужд считается хорошим выбором;
  • Тонкие. Данный тип устройства применяют главным образом на предприятиях, деятельность которых связана с «чистым» производством. В составе воздуха не должно быть посторонних примесей. Фильтр тонкой очистки способен улавливать частички, размером от 0, 1 мкм.

Все фильтры независимо от классности и стоимости рано или поздно необходимо менять.  При умеренных нагрузках делается эта операция согласно регламенту  работ, указанному в паспорте. Расходы на устройство небольшие, но пользы фильтры приносят немало. Качественный состав воздуха кардинально меняется в лучшую сторону. Устранение источника проникновения пыли и взвеси благотворно влияет как на самочувствие обитателей, так и на работу некоторых устройств. Например, кондиционер достаточно качественно очищает воздух. Но постоянный приток посторонних частиц быстро забьет фильтр, от чего система будет работать менее эффективно.

 Рассекатели воздуха

Устройство для изменения вектора движения воздуха в нужном направлении, разделении потока на два и более. Строго определенной классификации нет. Конструктивный механизм, собранный определенным образом для оптимизации системы вентиляции и повышения ее эффективности. Рассекатели атрибут скорее промышленной сети, где есть мощный источник подачи и требуется целенаправленные потоки воздуха.

 Основные элементы естественной вентиляции

Большинство жилья оборудовано именно такими системами. Городские коммунальные маршруты в многоэтажных домах доказали свою состоятельность. Все детали и узлы системы вентиляции при видимой простоте при монтаже требуют точного выполнения проектного задания. На крупных объектах, где есть возможность установить высокую шахту, работа поддерживается мощной тягой. Воздухозабор производится в нижней точке, чаще всего в подвале. Многочисленные отводы переносят массы перегретого и загрязненного воздуха. Поступают в шахту и выводятся в точке, расположенной на крыше. Система имеет следующие преимущества:

  • Простота в установке. Все работы делаются быстро. Современные элементы максимально унифицированы и при монтаже процесс напоминает сборку конструктора. Исключение составляют операции общестроительного характера;
  • Небольшие затраты при монтаже. Расходы на элементы вентиляции, оплату труда специалисту доступны большинству;
  • Энергонезависимость. Для функционирования вентиляции с естественной циркуляцией не задействован ни один механизм или прибор;
  • Простота в обслуживании. Все регламентные работы заключаются в своевременной очистке решетки;

Основные конструктивные элементы естественной вентиляции — это непосредственно сам основной воздуховод или шахта и система подводов к ней от источников загрязнения. Минимум дополнительных механизмом и устройств, одним из которых является приточный клапан, регулирующий мощность системы. Корректировка может носить сезонный либо экстренный, ситуативный характер. Помимо общей регулировки имеется возможность  локального изменения характеристик. Например, задвижка в квартире. Единственным условием при самостоятельном монтаже ее является то, что нельзя перекрывать и сужать диаметр центрального воздуховода более чем на 40%.

Сделать сбалансированную систему в частом домостроительстве сложнее. Приходится рассчитывать мощность, исходя их объемов жилья и степени его теплозащиты. Установка пластиковых окон и входных дверей с хорошими уплотнителями является благом. Другая сторона вопроса заключается в герметизации жилья. Владельцы могут жаловаться, что система не работает.

Однако в ряде случаев дело не в функциональности вентиляции. Если полностью ограничить поступление свежего воздуха, то самые замечательные элементы приточно-вытяжной вентиляции окажутся бесполезными. В этой ситуации следует проверить правильность подключения и работоспособность всех отводов. Попробовать открыть двери и окна. Нормально смонтированная вентиляция начнет создавать необходимую тягу. Если это не происходит, то налицо ошибка проекта, либо его практической реализации.

Опытные мастера знают, как заставить нормально работать систему. Есть некоторые приемы, активизирующие процесс проветривания. Один из наиболее эффективных способов — врезка в магистраль дополнительного технологического отвода на максимально низком уровне. Характерной ошибкой при самостоятельном монтаже часто является неправильный маршрут воздуховода. Системе противопоказаны горизонтальные участки трубопровода. В таком положении вытяжная труба не способна создавать тягу. Загрязненный бытовой воздух будет двигаться по такому маршруту только принудительно.

При отсутствии или слишком слабой тяге может помочь дефлектор. Особой формы конструкция создает даже при небольшом ветре на улице завихрения. Возникает принудительная тяга. Мощность ее не велика, но для отдельно взятой квартиры ее может оказаться достаточно. Делают устройство из металла. Дефлектор может быть:

  • Алюминиевым;
  • Из нержавеющей стали;
  • Из оцинкованной стали.

Главным преимуществом устройства является независимость его от энергоносителя. В нем нет двигателя или другого механизма нуждающегося в дополнительном подключении. Используется энергия движения свободных воздушных масс.

Такая система намного сложнее и функциональнее конструкции с естественной циркуляцией. Она более компактна, диаметр трубопроводов допускается уменьшать. Промышленность выпускает массу дополнительных элементов для улучшения работы и декорирования выходов в жилье. Эксплуатационные характеристики приточно-вытяжной вентиляции, сделанной с учетом всех требований, гарантируют обитателям дома здоровый и свежий воздух.

Ключевой деталью, создающей принудительную тягу, является двигатель. Однако и другие элементы систем вентиляции не менее важны. Работоспособность конструкции не зависит от естественной тяги, но ошибки при монтаже существенно снижают эффективность. Мало выбрать качественные воздуховоды и фасонные изделия, нужно их еще правильно собрать. Расширить функциональность системы и повысить качество воздуха помогут следующие элементы:

  • Фильтр приточного воздуха. Элемент необходимый во многих случаях. Легче регулярно менять сменный фильтр, чем принудительно запускать в жилье ароматы улицы с частичками пыли, бактериями и микроорганизмами;
  • Фильтр вытяжного воздуха. Устанавливается далеко не на всех системах. В большинстве случаев нет необходимости очищать отработанный воздух. Однако принудительную вентиляцию часто монтируют в многоэтажных домах. Сделать вывод трубопровода на крышу не всегда возможен. Соседи не обязаны обонять неприятные запахи, чувствовать влияние продуктов горения из вытяжки. Фильтр вытяжного воздуха избавит от проблем с соседями.
  • Рекуператор. В основу устройства положен принцип обмена энергией. Выводимый воздух отдает часть тепла свежему потоку. В результате в дом попадает не холод, а вполне приемлемый по температуре приток. Экономия очевидна. Рекуперация существенно бережет энергию на отопление;
  • Байпас. Использующийся в электронике термин сначала появился в лексиконе мастеров по отоплению. Означал он перемычку между подающей трубой и обраткой. В вентиляционных системах байпас обеспечивает защиту рекуператора от промерзания. Устанавливается на приточной ветке. Устройство работает в автоматическом режиме. Включается по сигналу датчика. Задействуются заслонки и обводной канал;
  • Увлажнитель воздуха. Устройство позволяет достигать баланса по содержанию воды в поступающем воздухе. В офисах и квартирах можно встретить автономный увлажнитель. Его недостаток заключается в необходимости заправлять его до нескольких раз в сутки. Аналогичные устройства последнего поколения, разработанные для вентиляции, подключаются к централизованной системе, а электронная схема в автоматическом режиме включает оборудование на нужное количество времени, восстанавливая комфортный по влажности баланс.

Сетевые элементы

К этой категории относятся дополнительные устройства регулировки и настройки системы. Главным образом это запорные устройства различных конструкций и функциональности. В перечень сетевых элементов вентиляции включают;

  • Клапаны различных модификаций — воздухозаборные, обратные, лепестковые, противопожарные;
  • Заслонки. Запорное устройство для быстрого перекрытия подачи и вывода воздуха;
  • Шумоглушители. Демпферное устройство, поглощающее вибрации вследствие работы двигателя и других механизмов системы;
  • Вентиляционные зонты. Устанавливаются на верхнем торце выводящего трубопровода. Защищает систему от проникновения влаги;
  • Узлы прохода. Элементы необходимые при монтаже системы вентиляции. Позволяют легко и быстро прокладывать маршрут и оформить место прохода.

Не всегда резонно использовать все перечисленные устройства и элементы системы. В каждом конкретном случае выбор остается за владельцем жилья и мастером, выполняющим работы. Точный расчет избавит от переплаты, но позволит определить необходимые функции для создания комфортной атмосферы в доме. Но не только личный уют является причиной для установки системы протока воздуха. Очень важен и такой аспект как поддержание здоровой обстановки. Свежий воздух способствует укреплению иммунитета, избавит от головной боли и стрессовых состояний.

Основные элементы системы приточно-вытяжной вентиляции

Приточно-вытяжная вентиляция — это эффективная система вентиляции, в основе которой лежит замена отработанного воздуха на свежий с улицы. Т.е. обеспечивается приток нового воздуха в помещение и удаление застоявшегося воздуха наружу.





Основные элементы системы:



  • Воздуховоды. Необходимы для распределения потоков воздуха в изолированные помещения. Они состоят из трубопроводов, которые объединены между собой в единую сеть при помощи тройников, переходников, поворотов и т. д. По площади сечения делятся на круглые и прямоугольные. По жесткости — на гибкие, полугибкие и жесткие. Параметры выбираются по предварительному расчету в планируемой системе вентиляции, а также с учетом максимально допустимой скорости воздушных масс.
  • Вентилятор.
    Данной устройство подает/удаляет воздух из/в здание. В приточно-вытяжной вентиляции могут быть использованы осевые или центробежные вентиляторы.
  • Воздухозаборная решетка. Необходима для защиты системы от попадания посторонних предметов, осадков, также сквозь нее воздух попадает в систему вентиляции.
  • Воздушный клапан. Служит для предотвращения поступления в помещение воздуха с улицы, когда система выключена.
  • Фильтры — защищают все элементы от пуха, пыли и различных насекомых.
  • Калорифер — нагревает свежий воздух в зимний период.
  • Рекуператор. Снижает энергозатраты на прогрев прохладного воздуха.
  • Шумоглушитель — блокирует распространение шума в системе.
  • Воздухораспределители и воздухозаборники
    закрывают окончания воздуховодов, чтобы воздушные массы беспрепятственно поступали и отводились.
  • Система управления — включает и выключает вентилятор.
Вироби для систем вентиляції та димарів. Шибер нержавійка AISI 304 d-100

Шибер

Шибер является разновидностью запорного и регулирующего устройства, которое устанавливается в вентиляционную систему.

564 грн

Топ продаж

Зонт (грибок) нержавійка AISI 430 d-100

Зонт витяжний вентиляційний

Зонт оцинкованный круглый необходим для защиты внешней части воздуховода круглого сечения от попадания в систему вентиляции атмосферных осадков.

161 грн

Топ продаж

Флюгер нержавійка AISI 430 d-100

Флюгер димохідний

Дымоходный флюгер всегда поворачивается против направления ветра и заслоняет от воздушных потоков устье дымохода.

644 грн

Вентиляція Вентс ВКГ 250 ЕС

Центробежный крышный вентилятор с ЕС мотором ВЕНТС ВКГ ЕС

Крышные центробежные вентиляторы с горизонтальным выбросом воздуха и производительностью до 11400 м³/ч .

17832 грн

 Вентс ОВК 2Д 250

Вентилятор Вентс ОВК осевого типа

Вентилятор серии ОВК осевого типа используется в системах вентиляции бытовых, складских и промышленных помещений, обеспечивая прямой выброс воздуха наружу сквозь стену. Отличается высокой производительностью.

5100 грн

 Вентс ВУТ 1000 ЭГ

Приточно-вытяжная установка Вентс ВУТ ЭГ

Приточно-вытяжная установка марки ВУТ ЭГ – это уникальный и готовый к применению вентиляционный агрегат, который способен обеспечить фильтрацию поступающего воздуха.

116647 грн

Кондиціонери

Топ продаж

GWH07AFA-K3NNA1A

Kондиционер Gree Muse On/Off

Muse On/Off

Как и все кондиционеры GREE, модель Muse, презентованная производителем в качестве новинки 2019 года, работает на безопасном фреоне R410A.

16120 грн

Топ продаж

LS/LU-09OLI3

Kондиционер инверторный Leberg LOKI 3. 0

LOKI 3.0

Норвежская климатическая компания Leberg выпустила в 2021 году обновленную серию инверторных бытовых кондиционеров — LOKI 3.0 (-15С). Классический внешний вид белого цвета гармонично впишется в любой интерьер помещения. Модельный ряд сплит систем серии LOKI 3.0 состоит из пяти мощностей: Leberg LS/LU-09OLI3 — 2,2 кВт; Leberg LS/LU-09OLI3 — 2,65 кВт; Leberg LS/LU-12OLI3 — 3,2 кВт; Leberg LS/LU-18OLI3 — 5 кВт; Leberg LS/LU-24OLI3 — 6,7 кВт. Инверторный компрессор японского бренда Toshiba позволяет использовать кондиционеры серии LOKI 3.0 в режиме обогрева до -15С наружной температуры.

14999 грн

Топ продаж

Модуль Neoclima NWF-01

Wi-Fi модуль к кондиционеру Neoclima WF-01

Wi-Fi Модуль Neoclima WF-01 — это опция, позволяющая управлять кондиционером дистанционно с мобильного телефона с помощью Wi-Fi сети.

990 грн

CCOHS: 1-Введение

Что рассматривается в этом документе?

Наверх

Этот документ представляет собой введение в промышленную вентиляцию. Он является частью серии документов по этой теме.

  1. Введение
  2. Единицы и меры
  3. Воздуховоды
  4. Вентиляторы
  5. Вытяжки
  6. Устройства очистки воздуха
  7. Установка и обслуживание (общее)
  8. Поиск и устранение неисправностей
  9. Глоссарий общих терминов

Вышеуказанные документы не охватывают качество воздуха в помещении и общую вентиляцию, используемую в офисах, домах и других непромышленных помещениях. Дополнительную информацию см. в документе «Ответы по охране труда» «Качество воздуха в помещении — общие сведения».

Что такое промышленная вентиляция?

Наверх

Вентиляция — это механическая система в здании, которая подает «свежий» наружный воздух и удаляет «загрязненный» воздух из помещений.

На рабочем месте вентиляция используется для контроля воздействия переносимых по воздуху загрязняющих веществ. Он обычно используется для удаления загрязняющих веществ, таких как пары, пыль и пары, чтобы обеспечить здоровую и безопасную рабочую среду. Вентиляция может осуществляться естественным путем (например, открытие окна) или механическими средствами (например, вентиляторами или воздуходувками).

Промышленные системы предназначены для удаления (вытяжки) и подачи (забора) определенного количества воздуха с определенной скоростью (скоростью), что приводит к удалению нежелательных загрязнений. Хотя все системы вентиляции следуют одним и тем же основным принципам, каждая система разработана специально для соответствия типу работы и скорости выброса загрязняющих веществ на данном рабочем месте.

Зачем нужна промышленная система вентиляции?

Наверх

Вентиляция считается «техническим средством контроля» для удаления или контроля загрязняющих веществ, выделяемых в рабочей среде внутри помещений. Это один из предпочтительных способов контроля воздействия загрязнителей воздуха на сотрудников.

Другие способы контроля загрязнения включают:

  • исключение использования опасных химических веществ или материалов,
  • заменитель с менее токсичными химическими веществами,
  • изменение процесса или
  • изменение трудовой практики.

Каково назначение вентиляционной системы?

Наверх

Существует четыре назначения вентиляции:

  1. Обеспечьте постоянную подачу свежего наружного воздуха.
  2. Поддерживайте комфортную температуру и влажность.
  3. Снижает потенциальную опасность возгорания или взрыва.
  4. Удалить или разбавить переносимые по воздуху загрязняющие вещества.

Из каких частей состоит система промышленной вентиляции?

Наверх

Система промышленной вентиляции состоит из двух основных частей: системы подачи свежего воздуха и системы вытяжки.

Как правило, приточная система представляет собой систему отопления, вентиляции и кондиционирования воздуха (ОВКВ) и состоит из:

  • воздухозаборник,
  • оборудование для фильтрации воздуха,
  • нагревательное/охлаждающее оборудование,
  • вентилятор,
  • воздуховоды,
  • воздухораспределительные регистры.

Выхлопная система состоит из:

  • Зона «притока воздуха»,
  • воздуховоды для перемещения воздуха из одной области в другую,
  • устройство(а) очистки воздуха,
  • вентилятор(ы) для подачи наружного воздуха и вытяжки загрязненного воздуха из помещений, и
  • разгрузочных труб.

В серии документов по промышленной вентиляции рассматриваются элементы вытяжной системы.

Каковы основные типы систем вентиляции?

Наверх

В промышленных условиях используются механические системы вентиляции двух типов:

Общепромышленная вентиляция снижает концентрацию загрязняющих веществ в воздухе или регулирует количество тепла, аккумулируемого в жарких производственных условиях, путем смешивания (разбавления) загрязненного воздуха со свежим, чистым, незагрязненным воздухом. Эта система вентиляции также известна как разбавляющая вентиляция .

Местная вытяжная вентиляция улавливает загрязняющие вещества у источника или очень близко от него и выбрасывает их наружу.

Каковы основные особенности вентиляции с разбавлением?

Наверх

Рассеивающая вентиляция обеспечивает подачу и удаление больших количеств воздуха из помещения или здания. Обычно это большие вытяжные вентиляторы, размещенные в стенах или на крыше здания.

Разбавляющая вентиляция контролирует выбросы загрязняющих веществ, образующихся на рабочем месте, путем вентиляции всего рабочего места. Использование общей вентиляции в некоторой степени распределяет загрязняющие вещества по всему рабочему участку и, следовательно, может воздействовать на людей, находящихся далеко от источника загрязнения.

Рассеивающая вентиляция может быть сделана более эффективной, если вытяжной вентилятор расположен рядом с незащищенными рабочими, а подпиточный воздух расположен позади рабочего, чтобы загрязненный воздух отводился из зоны дыхания рабочего. На рисунках с 1 по 4 показаны примеры оптимальной компоновки системы вентиляции, а на рисунке 5 — плохая схема разбавляющей вентиляции.

При использовании для контроля химических загрязнителей разбавление должно быть ограничено только ситуациями, когда:

  • количество образующихся загрязняющих веществ не очень велико,
  • их токсичность относительно умеренная,
  • работники не выполняют свои задачи в непосредственной близости от источника загрязнения, а
  • скорость выброса загрязняющих веществ относительно равномерна.

Поэтому не рекомендуется рекомендовать использование вентиляции с разбавлением для контроля химических веществ, за исключением растворителей с допустимой концентрацией воздействия более 100 частей на миллион.

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4
Рисунки 1–4: Примеры рекомендуемых схем разбавляющей вентиляции

Рисунок 5
Пример нерекомендуемой схемы разбавляющей вентиляции

Каковы ограничения вентиляции с разбавлением?

Наверх

В качестве метода защиты рабочих важно знать, что разбавляющая вентиляция:

  • Не полностью удаляет загрязнения.
  • Нельзя использовать для высокотоксичных химикатов.
  • Не эффективен для пыли или паров металлов или большого количества газов или паров.
  • Требуется подогрев или охлаждение большого количества подпиточного воздуха.
  • Не эффективен для обработки выбросов газов или паров или нерегулярных выбросов.

Обычные «напольные» или «настольные» вентиляторы также иногда используются в качестве метода вентиляции, но эти вентиляторы обычно разносят загрязнители по рабочей зоне, не контролируя их эффективно. Открытие дверей или окон можно использовать в качестве разрежающей вентиляции, но опять же, этот метод ненадежен, поскольку движение воздуха не контролируется.

В качестве общего примечания, воздушный или «объемный» расход при вентиляции с разрежением в значительной степени зависит от того, насколько быстро загрязняющие вещества попадают в воздух, а также от эффективности процесса смешивания свежего воздуха и воздуха рабочего помещения.

Что такое местная вытяжная вентиляция?

Наверх

Местная вытяжная система используется для борьбы с загрязнителями воздуха путем их улавливания в источнике или рядом с ним, в отличие от разбавляющей вентиляции, которая позволяет загрязнителю распространяться по всему рабочему месту. Местная вытяжка, как правило, является гораздо более эффективным способом контроля высокотоксичных загрязняющих веществ до того, как они достигнут зон дыхания рабочих. Этот тип системы обычно является предпочтительным методом управления, если:

  • Загрязнители воздуха представляют серьезную опасность для здоровья.
  • Образуется большое количество пыли или дыма.
  • Увеличение затрат на отопление из-за вентиляции в холодную погоду вызывает озабоченность.
  • Источников выбросов немного.
  • Источники выбросов находятся вблизи зон дыхания рабочих.

В общем, локальная вытяжная система работает аналогично бытовому пылесосу со шлангом как можно ближе к месту, где может образоваться грязь.

Что входит в состав местной вытяжной вентиляции?

Наверх

Местная вытяжная система состоит из пяти основных элементов (см. рис. 6):

  • «Колпак» или отверстие, которое захватывает загрязняющее вещество в источнике.
  • Воздуховоды, по которым транспортируются содержащиеся в воздухе химические вещества через систему (отработанный воздух) и рециркулирующий воздух.
  • Воздухоочистное устройство, удаляющее загрязнения из движущегося в системе воздуха (требуется не всегда).
  • Вентиляторы, которые перемещают воздух по системе и выпускают отработанный воздух наружу.
  • Вытяжная труба, через которую выбрасывается загрязненный воздух.

Рисунок 6
Компоненты системы местной вытяжной вентиляции

Как узнать, какой тип системы вентиляции лучше всего подходит для моего рабочего места?

Наверх

Все системы промышленной вентиляции при правильном проектировании должны обеспечивать долгосрочную защиту работников. В следующей таблице сравниваются два типа вентиляции, разбавляющая и местная вытяжка.

Сравнение систем вентиляции
Разбавление Вентиляция Местная вытяжная вентиляция
Преимущества Недостатки Преимущества Недостатки
Обычно более низкие затраты на оборудование и установку. Не полностью удаляет загрязнения. Улавливает загрязняющие вещества в источнике и удаляет их с рабочего места. Более высокая стоимость проектирования, установки и оборудования.
Требует меньше обслуживания. Нельзя использовать для высокотоксичных химикатов. Единственный выбор для высокотоксичных переносимых по воздуху химикатов. Требуется регулярная очистка, проверка и техническое обслуживание.
Эффективный контроль малых количеств малотоксичных химикатов. Неэффективен для пыли или паров металлов или большого количества газов или паров. Может работать со многими типами загрязняющих веществ, включая пыль и пары металлов.
Эффективный контроль легковоспламеняющихся или горючих газов или паров. Требуется большое количество нагретого или охлажденного свежего воздуха. Требуется меньшее количество подпиточного воздуха, так как выбрасывается меньшее количество воздуха.
Наилучшая вентиляция для мобильных или рассредоточенных источников загрязнения. Неэффективен для обработки выбросов газов или паров или нерегулярных выбросов. Меньше затрат на электроэнергию, так как требуется меньше подпиточного воздуха для нагрева или охлаждения.

Каковы вообще ограничения любой вентиляционной системы?

Наверх

Некоторые ограничения включают:

  • С годами состояние систем ухудшается из-за накопления загрязняющих веществ внутри системы, особенно в фильтрах.
  • Требует постоянного обслуживания.
  • Для раннего выявления проблем и принятия корректирующих мер необходимо регулярное и плановое тестирование.
  • Только квалифицированные специалисты должны вносить изменения в систему вентиляции, чтобы обеспечить ее эффективную работу.

Ниже приведен пример изменений, которые могут повлиять на работу системы:

Рисунок 7
Добавление ответвления вытяжного канала

При добавлении дополнительного вытяжного патрубка к существующему воздуховоду местная вытяжная вентиляция будет втягивать воздух в систему из нового места. Это уменьшит поток воздуха из других мест, которые находятся дальше от вытяжного вентилятора. Это повлияет на поток воздуха через всю систему вентиляции. Это изменение приведет к быстрому засорению системы и к вытяжке воздуха через все воздуховоды, чего может оказаться недостаточно для удаления загрязняющих веществ.

Что нужно знать о подпиточном воздухе?

Наверх

Важным аспектом местной вентиляции, который иногда упускают из виду, является необходимость обеспечения достаточного количества воздуха для замены воздуха, удаляемого с рабочего места. Если при выпуске больших объемов воздуха не обеспечивается достаточное количество подпиточного воздуха, рабочее место «голодает» по воздуху и создается отрицательное давление.

Отрицательное давление на рабочем месте увеличивает сопротивление вентиляционной системы, из-за чего воздух проходит меньше. Воздух также будет проникать в здание через щели вокруг дверей или окон или другие небольшие отверстия, чтобы попытаться «уравнять» скорость удаляемого воздуха. В результате рабочие зимой могут подвергаться воздействию холодного воздуха, что может привести к дополнительным расходам на отопление.

Один из способов определить, находится ли помещение под отрицательным давлением, — открыть дверь примерно на 3 миллиметра и подержать дымовую трубу (или другой предмет, выпускающий дым) перед отверстием. Если дым втягивается в помещение, значит, в помещении отрицательное давление. Если дым выталкивается из помещения, в помещении создается положительное давление. Если дым поднимается прямо в воздух, то давление в помещении такое же, как и снаружи.

Еще один способ определить, находится ли здание под избыточным отрицательным давлением, — открыть дверь, которая выходит наружу. Если вам приходится сильно тянуть (или толкать изнутри), чтобы открыть дверь, значит, здание находится под отрицательным давлением (внешнее давление выше, чем внутри, и дверь закрывается).

Для подачи свежего незагрязненного воздуха снаружи следует использовать отдельный приточный вентилятор, расположенный вдали от вытяжных вентиляторов. Этот воздух должен быть чистым и нагреваться зимой или охлаждаться летом по мере необходимости.

  • Последняя редакция информационного бюллетеня: 01.09.2016

Вентиляция крупных промышленных зданий

Требования к вентиляции промышленных зданий обусловлены производственными процессами и деятельностью, происходящей на объекте. Вентиляция для контроля температуры окружающей среды может зависеть от количества людей, процесса или хранимых материалов. Помещению может потребоваться дополнительное охлаждение, обогрев или очистка воздуха. Не менее важными для движения воздуха являются вопросы ослабления шума и решения проблем, связанных с опасными парами или потенциальной горючей пылью. При оценке всех этих параметров и возможных решений необходимо учитывать планировку и конструкцию здания – блочные, кирпичные, металлические или деревянные конструкции.

Каким бы ни был процесс, будь то печь, экструдер, миксер/блендер, компрессор, большие двигатели, упаковочный цех или ремонтный цех, все они влияют на способ вентиляции здания.

Быстрые ссылки

Вентиляционное оборудование и системная интеграция Приложения для вентиляции объектов Рекомендации по проектированию вентиляции Компоненты системы вентиляции Важные критерии проектирования

«Не существует универсального шаблона для надлежащей вентиляции большого промышленного помещения. Крайне важно понимать процесс клиента, существующие компоненты вентиляции, а также их ожидания. Большинству растений требуется какая-либо форма точечной вентиляции, а также общее оборудование для вентиляции. Именно взаимодействие этих отдельных компонентов вентиляции необходимо учитывать, чтобы обеспечить правильную систему вентиляции, работающую с максимальной эффективностью и долговечностью». – Zach Fausnaught 2014

Вентиляция больших зданий

Вентиляция больших помещений имеет множество применений:

  • Прокатные станы
  • Птичники
  • Помещения для хранения фруктов и продуктов
  • Литейные заводы
  • Компрессорные станции сланцевого газа
  • Склады
  • Вентиляция машинного отделения

Рекомендации при проектировании больших систем вентиляции

Вопросы проектирования включают:

  • Воздухообмен в час (ACH)
  • Количество образующейся пыли, дыма и тумана
  • Расположение процессов, в результате которых образуется пыль, дым и туман
  • Оборудование для отвода тепла BTUH
  • Солнечные нагрузки
  • Государственные и/или местные постановления
  • Экологические соображения
  • Допустимые уровни шума (PNL)
  • Расположение оборудования на объекте
  • Стратификация температур воздуха на объекте
  • Местоположение площадки
  • Местная погода
  • Потенциал опасных газов
  • Доступная мощность

Компоненты для проектов вентиляции больших зданий

Компоненты для системы вентиляции:

  • Приточные и вытяжные вентиляторы – настенные или потолочные конфигурации
  • Глушители вентилятора охладителя
  • Жалюзи, заслонки и диффузоры
  • Корпуса фильтров с боковым доступом
  • Ридж Вентс
  • Впускные колпаки – всепогодные конструкции и конструкции «гусиная шея»
  • Специальные модули вентиляции SysTech
  • Электрические тепловентиляторы
  • Тепловентиляторы EXP – каталитические, электрические или водяные
  • Блоки HVAC
  • EXP Системы продувки для обнаружения газа
  • Блоки электрического управления

Здания могут быть сборными из стали, кирпичными, блочными или кирпичными, как правило, с вытяжными отверстиями в крыше и в стенах, с вентиляционными модулями с вентилятором, перемещающими большие объемы воздуха. Компания SysTech разработала проекты вентиляции, используя принципы воздухообмена в час, разбавления концентрированных загрязняющих веществ или улавливания источника загрязнения. В конструкциях воздухообмена и разбавления используются пассивная или естественная вентиляция, активная или механическая вентиляция.

Каждый комплект вентиляционных проектов адаптирован к имеющимся инженерным сетям, местным погодным условиям, опасному и/или взрывоопасному характеру транспортируемых газов, качеству окружающего воздуха, безопасности и комфорту труда, количеству персонала на объекте, критериям шума и особым требованиям, предъявляемым клиент. Наш практический пример компрессорной станции природного газа демонстрирует приверженность SysTech индивидуальной настройке наших систем вентиляции стальных зданий.

Важные критерии при проектировании систем вентиляции больших зданий

Важные критерии при проектировании систем вентиляции больших зданий:

  • Тепло. Печи, печи для термообработки, линии для нанесения покрытий, распылительные сушилки и большие компрессоры производят большие объемы тепла, которые необходимо отводить из здания для правильной работы.
  • Шум — Шум создается вентиляторами, выхлопами турбин и двигателей, производственным оборудованием или, возможно, строительной техникой во время строительства объекта. Нам необходимо заняться снижением уровня шума не только на объекте, но и на его воздействии на население, окружающее объект. Уровни шума на границах участка являются важным фактором в местах расположения буровых площадок. Компания SysTech решила снизить уровень шума в здании с помощью специально разработанных модулей вентиляции SysTech Lo-Noise™. Нажмите здесь, чтобы узнать больше о модулях вентиляции SysTech Lo-Noise™.
  • Запах — в процессе производства могут возникать запахи, которые при высвобождении неприятны для окружающих.
  • Пыль, дым и туман – Поддержание качества воздуха за счет улавливания загрязняющих веществ, образующихся в процессе производства.
  • Газы и пары — это может быть удушливый или взрывоопасный газ, требующий учета конструкции оборудования и взрывозащиты.
  • Точечный обогрев или охлаждение офисных помещений внутри большего корпуса.
