Высота установки розеток и выключателей, правила и стандарты расположения

Строгих строительных нормативов, которые регламентируют количество и расположение розеток и выключателей в квартире или частном доме нет.

Действующие стандарты, нормы и правила дают только общие рекомендации по размещению, зато в них указывается, где розетки и выключатели ставить нельзя, а эта информация непременно понадобится при выборе высоты.

Ниже, представлены выдержки из государственных стандартов: ПУЭ 7, ГОСТ, СП и СНиП, где упоминается высота установки розеток и выключателей (они доступны для изучения в формате PDF, просто кликните по названиям-ссылкам)



Правила расположения розеток и выключателей

ПУЭ 7. Правила устройства электроустановок

 7.1.50 Минимальное расстояние от включателей, штепсельных разъемов и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

СП 31-110-2003. Проектирование и монтаж электроустановок жилых и общественных зданий

14.33 Включатели в квартирах и общежитиях рекомендуется устанавливать со стороны дверной ручки не выше 100 см..

…Включатели общего освещения в помещениях общественных зданий рекомендуется устанавливать на расстоянии до 1,5 м.

14.35 В школах и детских дошкольных учреждениях в помещениях для пребывания детей включатели и розетки должны устанавливаться на высоте 1,8 м.

В силовой сети предприятий общественного питания и торговли розетки следует, как правило, устанавливать на 1,3 м…

ГОСТ Р 50571.11-96 (МЭК 364-7-701-84). Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения

В этом государственном стандарте регламентируется положения розеток и выключателей в ванных, душевых комнатах и других влажных помещениях. При этом, точных мест не указывается, зато подробно описаны минимальные расстояния, учитывайте их при выборе высот.

СП 76.13330.2016 ( СНиП 3.05.06-85) Электртехнические устройтсва

6.9.16 В школах и детских дошкольных учреждениях в помещениях для пребывания детей включатели и электророзетки должны устанавливаться на 1,8 м.

Установка осветительных и силовых розеток в других общественных зданиях и помещениях выбирается удобной для присоединения к ним электрических приборов в зависимости от назначения помещений и оформления интерьеров, но, как правило, не выше чем на 1 м от пола.

6.13.21 От нагревательных кабелей до установочной электроаппаратуры должно быть не менее 200 мм.

В представленной в нормативке информации недостаточно, чтобы выбрать места расположения электроустановочного оборудования для всей квартиры или дома.

Возможно поэтому сформировался и получил широкое распространение, так называемый –

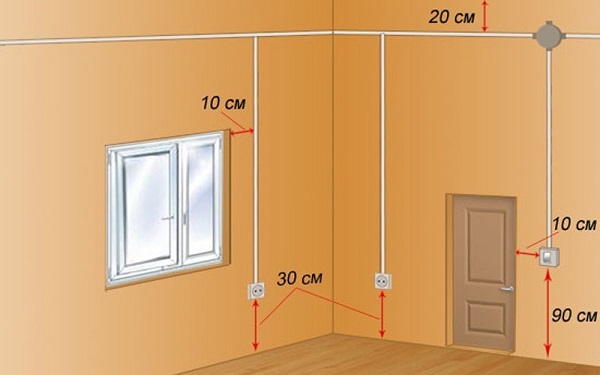

«евростандарт» высоты установки розеток и выключателей

 по которому:

   – розетки устанавливаются на высоте от пола – 30 см

   – Высота установки выключателей от пола – 90 см

Само понятие «евростандарт» пришло одновременно с понятием «евроремонт», с появлением новых материалов, технологий строительства и главное желанием людей получиться более функциональное и удобное окружающее пространство.

До этого повсеместно высота установки выбиралась по «советскому стандарту», согласно которому:

   – выключатели устанавливались на уровне плеча 160см от пола

   – электророзетки на расстоянии пояса человека – 90 см от поверхности пола

У каждого из этих вариантов монтажа есть плюсы и минусы.

Так, даже «советский» способ размещения выключателей многие люди по-прежнему считают самым удобным:

   – Выключатель расположен в поле зрения

   – Устанавливаемая под выключателем мебель или бытовая техника не мешает включать свет

   – Нет случайных нажатий

В то же время «евростандарт» установки включателей:

   – более эргономичный

   – Человек управляет освещением, не поднимая руки, «не глядя»

   – Дети сами включают освещение в комнатах, без помощи

В штекеры, которые расположенны на 90см, по «советскому» стандарту, легче включать электроприборы, не приходится нагибаться.

Если же прибор не требует постоянно выключения из сети, стоит в одном и том же месте, удобнее розети расположить ниже, например, на 300мм. Это скрывает сетевые провода питания оборудования.

Эти негласные стандарты, помогут разместить на удобной высоте розетки, особенно те, которые проектируются для переносного электрооборудования – пылесоса, электроинструмента, удлинителя или просто”на всякий случай” и практически все выключатели.

Но есть и исключения из этого правила:

Так, когда человеку включает свет с кровати(лежа) или кресла (сидя), удобное расстояние от пола другое:

Выключатели над прикроватной тумбой в спальне или у дивана, в гостиной устанавливаются на удалении 60 – 70см от центра до плоскости напольного покрытия.

Что касается розеток, в разных комнатах, их положения для техники различаются:

Высота установки розеток в разных комнатах

Гостиная или Зал

Под телевизор, в зале, на высоте 140 см.

Подробно об этом читайте в статье – как правильно подобрать высоту розетки в спальне для телевизора, с учетом диагонали ТВ.

Спальная комната

– над письменным столом 900 мм т.к. стандартная столешница 75см + необходимый отступ 15см

– над прикроватными тумбочками: 600 – 700мм

– для телевизора в спальне – 150см. В зависимости от высоты монтажа ТВ, она меняется, подробно о всех вариантах мы уже писали здесь.

На кухне

Над столешницей на фартуке – 110 см

Для холодильника 10 – 30см

Под плиту, посудомоечную машину, встраиваемый духовой шкаф: 10см (под цоколем кухонного гарнитура), 30-50см за плитой или в соседнем шкафу

Для кухонной вытяжки 155-165см до напольной плитки. Для плит и варочных панелей высоты различаются.

В ванной

Для стиральной машины – 100см, подробнее о розетке для стиральной машины – здесь.

Верно выбрать высоту установки установки розеток и выключателей можно пользуясь следующими правилами:

1. Определиться с расстановкой мебели и элетроприборов в помещениях.

Для этого составить схему, желательно в масштабе, на которой отметить мебель, а также бытовую технику и оборудование, которое подключается к электрическим или слаботочным сетям, указать высоту до пола.

2. Нанести все розетки (в т.ч. тв, интернет, телефонные и т.п.) на план, для электроники, кухонной техники и т.д., плюс резервные.

   – Для стационарной техники, (компьютер, телевизор, стиральная машина, кондиционер и. т.д.) электровыводы размещать так, чтобы был свободный доступ до этих мест, но, в то же время, чтоб они скрывались за электроприборами.

   – Точки подключения, расположенные на открытых участках стен, которые планируете использовать периодически, лучше сделать на одной высоте – 30см (Евростандарт). Минимальное количество предусмотреть так, чтоб пылесос, дотягивался до всех помещений.

   – Над письменным столом, прикроватными тумбочками, комодом, размещаются на высоте 15-20 см от поверхностей мебели.

3. Чтоб правильно определить высоту установки и выключателей, сперва нужно решить в какую сторону будут открываться двери. После чего расставить выключатели со стороны дверных ручек у дверного проема. На высоте 80-100см, в зависимости от вашего роста (определить опытным путем).

4. Расположение переключателей зависит от типа помещения, так например:

   – в длинном коридоре или на лестнице, удобнее установить в начале и в конце

   – в спальне или зале, лучший вариант, когда переключатели стоят у входа в помещение, а также у кровати или дивана, чтоб управлять освещением, не вставая.

 Высоту установки переключателей выбирайте учитывая из какого положения будут доступны, т.е. если это у входа в помещение, то выбирайте высоту 80-100см, а если это у кровати или дивана, то на той высоте, где переключатель достаётся вытянутой рукой.

5. В тех местах, где вы не определились с расположением мебели или электроприборов, советуем устанавливать электрические розетки на высоте 30см а выключатели 90см от уровня пола, это наиболее удобный вариант высоты установки.

Наглядно, применение всех указанных выше правил, как выбирается высота установки розеток и выключателей, на примере типовой квартиры, показано

здесь.

Пользуясь этой информацией, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения оборудования у вас дома.

Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку потом.

Расположение розеток и выключателей в помещении…

сегодня: %d %M %h~:~%m

Стоит сказать, что электрическая проводка любого помещения строго индивидуальна. Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок.

На какой высоте от пола крепятся розетки?

В строительных нормативах в настоящее время нет четких правил, которые регламентируют количество и расположение розеток и выключателей в квартире.
В СП 31-110-2003 имеется рекомендации того, что выключатели желательно размещать со стороны дверной ручки на высоте до 100 см, а розетки – в любом месте на таком же расстоянии.

Согласно ПУЭ (Правила Устройства Электроустановок) розетки и выключатели должны располагаться дальше, чем в 50 см от газопровода, и дальше, чем в 60 см от ванны, раковины, душевой кабинки. Это расстояние считается, начиная с внешнего габарита раковины, ванны или дверного проема кабинки.
В последнее время в некоторых статьях можно прочитать о так называемом «евростандарте» установки розеток и выключателей, по которому розетки устанавливаются на высоте 0,3 м от пола, а выключатели — 0,9 м от пола. Реально, данные величины ничем не подтверждены, а такая трактовка пришла к нам с появлением понятия «евроремонт».
Отметим, что по старым советским стандартам у выключатели устанавливались на расстоянии 160 см от пола, а розетки — на расстоянии 0,9 м.
На практике розетки устанавливают на высоте от 20 до 100 см (в зависимости от их типа и частоты использования), а выключатели — не выше 100 см от пола.
Так, в розетки, расположенные на 90 см от пола удобнее включать электроприборы (не нужно нагибаться).
Если прибор не требует постоянно выключения из сети, то в этом случае удобнее, если розетка будет расположена ниже, чтоб по максимуму скрыть от взгляда провода питания.
Перед тем как устанавливать розетки — нарисуйте схему помещения, на которой обозначьте расстановку мебели, техники, требующую подключения к электричеству или к слаботочным сетям. После чего на схеме отметьте места установки розеток.
Рекомендуется розетки для стационарной техники (компьютер, телевизор и.т.п.) располагать так, чтоб всегда иметь свободный доступ к ним и они были рядом с этими приборами.
Розетки, которые будут использоваться периодически, расположенные на открытых участках стен, лучше всего сделать на одной высоте – 30 см от пола.
Розетки над письменным столом, прикроватными тумбочками и т.п. лучше располагать на высоте 20 см от поверхностей мебели. В зависимости от назначения розеток, устройства могут устанавливаться на других высотах, например, на кухне для удобства использования различных электрических бытовых приборов розетки располагают в одну линию над столешницей, на высоте 200 – 250 мм.

Вся Европа работает по нормам МЭК ( международная энергетическая комиссия. ) В данный момент правила которые действуют на территории России, это ПУЭ (правила устройства электроустановок) . Многие главы ПУЭ уже переработаны с учетом норм МЭК. Так раздел 6.6 .30 устанавливает, что штепсельные розетки должны устанавливаться на высоте удобной для подключения к ним электрических приборов, в зависимости от назначения и интерьера, но не выше 1метра. Согласно главы 7.1.51 выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 метра.
Практика показала, что выключатели и розетки удобней ставить на высоте 0,9м, потому, что современные столы имеют высоту 0,7-0,8м, то есть не будут перекрываться.

Установку выключателей необходимо планировать таким образом, чтобы устройство не оказалось за закрытой дверью. От проема двери выключатели устанавливают на расстоянии не менее 100 мм.



Пользуясь этими нехитрыми правилами, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения розеток и выключателей у вас дома. Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку после.

Высота размещения розеток и выключателей от пола

Расположение розеток и выключателей освещения

Перед тем, как приступить к непосредственной установке розеток и выключателей необходимо заранее спланировать их расположение. Составить план размещения электроприборов в комнате, составить схемурасположения розеток и выключателей, рассчитать необходимое их количество для каждого помещения.

К примеру, если это жилая комната то в ней, как правило, будут располагаться телевизор, компьютер, настольные светильники и бра.

Все эти моменты нужно учитывать на самом этапе подготовки к электромонтажу.

Наверняка перед установкой розеток или выключателей вы задавались вопросом о выборе высоты их расположения.

Если вам необходимо установка этих элементов по всем нормам и правилам тогда предлагаю заглянуть в «Библию электрика» — Правила Устройства Электроустановок (ПУЭ) в раздел касающийся монтажа электропроводки жилых домов.

Расположение розеток

— в жилых помещениях устанавливаются на высоте 0.2-0.3 м от поверхности пола. Для семьи, в которой есть маленькие дети, желательно устанавливать розетки с защитными шторками, так как на такой высоте они легкодоступны ребенку.

— в кухонных помещениях как правило на высоте 1.3 м от пола. Это значение может изменяться с учетом высоты и расстановки вашей мебели. Также не забывайте требования пункта 7.1.50 ПУЭ: минимальное расстояние от розеток до газопроводов должно быть не менее 0,5 м;

— в помещениях с повышенной влажностью (ванны, душевые, сауны) розетки устанавливают на высоте 1 м. Запрещено устанавливать розетки непосредственно в душевых кабинах.

Правила ПУЭ пункт 7.1.48: расположение любых выключателей и розеток не менее 0.6 метра от дверного проема душевой кабины и обязательно розетка должна быть подключена через защитный аппарат (УЗО).

Расположение выключателей

Существует много дискуссий о том на какой высоте устанавливать выключатели – по плече или под руку?

В советские времена выключатели располагали на высоту плеча взрослого человека, это примерно 170-180 см.

В нынешнее время выключатели устанавливают по так называемому евростандарту: располагая со стороны дверной ручки на расстоянии не меньше 10 см от дверного проема, высота установки — на уровне опущенной вниз руки примерно 0.8-0.9 м. Многим это кажется более удобным, чем советский стандарт.

Что касается правил, то ПУЭ не дает конкретных значений по расположению выключателей. Единственное что нужно помнить:

7.1.48. Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

Из выше перечисленных норм и правил, по расположению розеток и выключателей в домах и квартирах, не нужно забывать о таких важных принципах как – практичность и удобство.

Ведь если вы проживаете в частном доме или квартире и вам по техническим соображениям или по потребности нужно изменить указанные расстояния то думаю, что ничего страшного в этом не будет, как говорится, каждый хозяин делает под себя. Но и не стоит забывать про безопасность, свою и своих близких (ПУЭ 7.1.50 ).

А если вы размещаете электроаппараты, где то, в магазине или каком не будь общественном месте, тогда конечно лучше прислушаться к данным правилам ПУЭ и сделать все как нужно, для того, что бы не пришел потом какой не будь инспектор и не оштрафовал владельцев за несоблюдение общепринятых норм и правил.

Похожие материалы на сайте:

Электрика в доме

Высота установки розеток и выключателей

В процессе строительства дома или ремонта квартиры очень часто возникает вопрос — на какой высоте от пола должны быть установлены выключатели и розетки?

Этот вопрос не такой пустяковый как кажется. Здесь я хочу поделиться собственным опытом. Раньше розетки устанавливали на высоте 1-1,2 метра, а выключатели 1,5-1,7 метра, но в современном строительстве такое расположение считается не совсем удобным. Стоит сказать, что никаких строгих стандартов по высоте монтажа выключателей и розеток в природе нет (ни в ПУЭ, ни в СНиПах и ГОСТах).

Также нет никакого пресловутого Евростандарта. Делается так, как удобно людям. А как удобно? В различных источниках можно встретить совершенно различные данные. В основном эти источники заявляют следующее: высота установки выключателей от уровня чистого пола составляет 85-90 см, а розеток 30 см.

Продиктовано это следующими причинами. Человеку удобнее включать свет по ходу движения не поднимая руки. Если сделать ниже, человек будет тянуться, выше — поднимать руку.

Какой должна быть высота установки розеток по правилам?

Следуя этим рекомендациям я сделал выключатели на уровне от 85 до 90 см и понял, что для моего роста 178 см — это низко! Чтобы включить свет я вынужден был выпрямлять руку полностью, а это оказалось не комфортным. Тогда я провел ряд экспериментов с собой и другими домочадцами, в том числе детьми и определил, что оптимальная высота установки выключателей от уровня чистого пола составляет 97-98 см (то есть от 95 до 100 см).

Только в таком случае не приходится тянуться и наклонять корпус. Эта высота удобна как для относительно высоких людей, так и для людей среднего роста. Любопытен тот факт, что стандартом высоты для дверных ручек является как раз 95-100 см. И в этом смысле мне не совсем понятно, откуда вообще взялись 90 см для выключателей.

Ведь 1 метр — это то, что оптимально для человека.

Важно! Что высота считается от чистого пола, то есть со всеми отделочными покрытиями (стяжка, ламинат, плитка, паркет). Иногда выключатели размечают от уровня плиты перекрытия, а когда делается стяжка, то она может получиться толще и выключатель окажется в результате ниже. В таком случае я рекомендую заложить провода с запасом по высоте, а после того, как будут сделаны грубые отделочные работы (стяжка) просто походить по помещениям и, имитируя включение, рукой прислоняться в том месте у стены, где будет будущий выключатель.

Только тогда вы поймете на какой высоте вам удобнее делать выключатель.

Расстояние выключателя до проема двери.

Здесь я также совершил небольшой промах, установив несколько выключателей на расстоянии 20-25 см от проема. Это оказалось неудобным. Заходя в помещение в темное время суток я, как правило, далеко не с первого раза нахожу выключатель.

В других комнатах я установил выключатели на расстоянии 15 см (от края проема до края выключателя) и это оказалось намного удобнее. Расстояние до выключателя от проема двери с моей точки зрения должно составлять 10-15 см, не более!

Высота размещения розеток

Сейчас розетки делаются ниже, чем 50 лет назад, на высоте примерно 20-35 см от пола в расчете на то, чтобы они сами и висящие провода не нарушали эстетический вид помещения.

Здесь нет таких требований к эргономике, как с выключателями, но есть нюансы. Розетки общего назначения лучше делать действительно пониже — 20-35 см. Однако возле рабочих и письменных столов, на кухнях и в других местах, где вы заведомо знаете как и что вы будете включать в розетки, высоту лучше определять по месту исходя опять же из удобства использования. Если у вас запланирован письменный стол, то для подключения компьютера, зарядного устройства для телефона и другой техники вам, возможно, удобнее расположить розетку выше плоскости стола на высоте 80-90 см, чем потом лазить под стол.

Это же касается и расстояния до углов. Необходимо иметь хотя бы ориентировочный план расстановки мебели, иначе может получиться, что все розетку будут за шкафами и кроватями.

Автор: Andrey_B
Любое использование материалов сайта возможно только с разрешения автора и с обязательным указанием источника.

Добавить комментарий:

Сортировка комментариев: Последние сверху | Первые сверху

2018-02-12 23:19:53 | Владимир
Померил, мне при росте 176, удобны выключатели на 85.

Насчёт близости к дверному проёму — точно, минимальное расстояние оставить нужно между выключателем и облицовкой — сантиметров пять, а дальше не надо.
Насчёт дверной ручки, так там другое движение руки: рука сгибается и сверху кладётся на ручку, поэтому она выше должна быть. Для выключателя руку не надо сгибать.

2013-05-21 12:42:14 | Виктор
Огромное спасибо за практический совет!

2012-11-20 16:49:20 | Alex
Полностью согласен со статьей.

Добавлю из опыта: часть розеток над письменным столом сделал за монитором (не видно, но они есть 🙂 — можно втыкать всякие адаптеры и блоки питания длительного применения), две розетки на виду — удобно втыкать зарядники для сотовых, электробритв и т.д. Для подключения компьютерной техники прикручиваю удлинители-пилоты к внутренней боковине стола, а вот сам пилот втыкаю в отдельную розетку, установленную как раз под столом.

Связаться с автором сайта

Советы по строительству частного дома. Часть 7.

Советы по строительству частного дома. Часть 7.

Планирование электрики и освещения. Выключатели освещения, приборы освещения, расположение розеток в частном доме.

● Обязательно надо сделать план прокладки наружных/внутренних инженерных сетей и неукоснительно следовать этому плану.

При монтажных работах хорошо бы сделать фотофиксацию мест укладки электропроводки (и не только электрики). Такие фотодокументы в дальнейшей жизни не раз помогут избавиться от различных проблем при ремонте, перепланировке и других действиях.
● Не стоит делать разводку электросети, предварительно не сделав планировку внутреннего убранства и расстановки мебели.
● Провода в проводке лучше делать использовать медные и с запасом по сечению.
● Электросети в частном доме включают в себя: локальную сеть, туалет, TV, компьютер, сигнализацию, домофон, термодатчик котла, пожарную сигнализацию, кухонную вытяжку, вытяжки в туалете и ванной.
● При монтаже электросетей в доме хорошо бы предусмотреть вывод питания и кабеля видео на входную группу.
● Если потолок достаточно высокий, то для облегчения мытья люстры можно снабдить её тросиком — в этом случае люстру можно будет приспускать.
● При планировке и монтаже электропроводки лучше сразу сделать осуществить систему подсветки на придомовой территории.

● На каждый потребляющий электроэнергию прибор лучше поставить автомат, чтобы в последствии не испытывать неудобства.
● Такой электроприбор, как стиральная машина, надо посадить на персональный автомат.
● Счётчики и автоматы лучше устанавливать вне зданий.

Высота установки выключателей и розеток от пола

Таким образом при выключении рубильника исчезает напряжение во всём доме.
● В частном доме в целях безопасности можно установить индивидуальные дымовые оповещатели — стоят они недорого.

Выключатели освещения.

● У входной двери надо сделать центральный выключатель — это позволит включать/выключать освещение и электроприборы прямо с порога.
● Выключатели устанавливать только "евро".
● Лучше сделать побольше так называемых "проходных" выключателей для того, чтобы выключать освещение, не возвращаясь из помещения в помещение.
● Высота, на которую следует устанавливать выключатели, должна составлять 80-90 см — для того, чтобы и ребёнок смог свободно дотянуться.
● Удобно будет, если установить выключатели с подсветкой.
● В спальной комнате можно установить два выключателя — у входа и рядом с кроватью.
● На приусадебном участке можно установить дистанционное включение/выключение освещения, подсветки дорожек, бассейна и прочих построек.
● В спальне ребёнка можно использовать диммеры — реостаты для того, чтобы свет угасал медленно, а не резко.

Расположение розеток в частном доме.

● Устанавливать розетки лучше не одинарные, а двойные.

По расходам это практически одинаково, а в будущем двойные розетки будут не раз выручать и не надо будет приспосабливать различные тройники.
● Места для установки розеток необходимо спланировать, исходя из будущей расстановки мебели.
● Не стоит устанавливать розетки "в пол".

В этом случае они будут постоянно открыты и в них непременно будет скапливаться пыль, а вот пол уже будет помыть несколько проблематично.
● Высота расположения розеток определяется, исходя из их предназначения. Не имеет смысла устанавливать розетки на виду в тех случаях, когда именно в этих местах не будет производиться частое включение/выключение электроприборов.
● В комнате, где будет использоваться компьютер, розетки лучше расположить выше системника.
● Не стоит устанавливать слишком много розеток.

Если установить в рамке пять гнёзд, то не факт, что они все будут использоваться.
● На кухне розетки следует устанавливать выше, чем используемые электроприборы: кофеварка, микроволновка, электрочайник, тостер и т.

п. Таким образом включение и выключение производится без лишних перемещений электроприборов.
● В ванной комнате розетки также лучше установить на определённой высоте, чтобы не было нужды отодвигать бытовые приборы.
● Не забыть установить розетку в прихожей и коридоре.
● Нелишним будет установить внешние влагозащищённые розетки во дворе и по фасаду — это можно сделать в виде отдельно группы на главном щите. При использовании различных электроинструментов (мойка, газонокосилка и т.

д.) пользоваться переноской не всегда удобно.

Приборы освещения.

● Лампочки в световых приборах лучше использовать светодиодные — при постоянно включённом освещении в нескольких помещениях экономия будет значительная.
● Точечные светильники в стиле "звёздное небо" лучше не устанавливать.

Весь этот "креатив" быстро надоест и к тому же лампочки в этой системе имеют тенденцию к перегоранию.
● Светильники лучше использовать с обычными патронами Е 27, Е 14. Это более надёжно и при желании можно легко поменять лампочки на энергосберегающие.
● Установка потолочных утопленных светильников с лампами накаливания с тонким цоколем вверх чревата тем, что в дальнейшем будет довольно непросто поменять лампочку, которая обязательно "закусится" в патроне.
● В кухонном помещении в обязательном порядке следует установить подсветку над рабочей поверхностью.

Для связи: [email protected]

Использование материалов сайта
при условии обязательной гиперссылки на данный ресурс.

— begin of Top100 code —>

Высота установки выключателей и розеток: правила и стандарты

1. Рамочная система.

Уже много лет существует возможность группировать розетки в рамки от 1 до 5. Причем не только силовые, но также компьютерные и телевизионные и даже выключатели.

Межцентровое расстояние между стыкуемыми подрозетниками должно быть ровно 71 мм. Сверлить в бетонной стене под подрозетники нужно коронкой минимум на 68 мм (таков диаметр нормального подрозетника), но можно и больше — 70, 73. Даже и на 80, тогда риск несостыковки подрозетников сводится к нулю.

Фиксируются подрозетники в бетоне с помощью штукатурной смеси. Проще всего использовать гипсовую смесь типа Кнауф Ротбанд, так как она достаточно вязка, чтобы комфортно вклеивать подрозетники.

Для монтажа подрозетников в гипсокартон межцентровое растояние 71, но отверстие строго 68мм, так как крепится в гипсокартон (и другой листовой материал) за счет «лапок» притягивающий основание к листу.

Если сделать отверстие больше, подрозетник просто провалится в полость за листом.

Стоит ли говорить что подрозетники монтируются, когда кабель уже подведен к месту монтажа? Сказал.

2. Расстояние от пола.

Для стандартных розеток расстояние от центра розетки до пола 300мм.

Для стандартных выключателей расстояние от центра выключателя до пола 900мм.

Для терморегуляторов расстояние от центра терморегулятора до пола 1500мм.

С телевизионными розетками дела обстоят хитрее.

Тут надо уже примерить, а лучше всего нарисовать будущий телевизор на стене, предусмотреть где будет располагаться крепежная рамка, и в нижней части телевизора (так чтобы он перекрывал розетки) предусмотреть размещение розеток.

Для телевизора на 30-40 дюймов расположенного напротив кровати, например, нормальная высота розеток 1100мм от пола до их центра.

В ванных комнатах и санузлах безопасно размещать розетки и выключатели выше раковины минимум на пол метра.

Расстояние от откоса.

Расстояние от откоса до первой розетки из группы должно быть 150-200мм, и быть одинаковым во всех помещениях. Точно отмерить эти расстояние до выравнивания стен штукатуркой практически невозможно, следовательно идеальный вариант перенести разметку и монтаж подрозетников на момент когда все стены уже сформированы.

Силовые и слаботочные розетки принято разводить друг от друга на расстояние как минимум еще одной розетки, чтобы минимизировать помехи, создаваемые полем от силовых кабелей. Тоесть чтобы сформировать блок розеток для телевизора, надо сделать два подрозетника для силовых розеток, пропустить одну розетку, а потом два подрозетника для слаботочных розеток.

К слаботочным розеткам относятся компьютерные, телевизионые, спутниковые, FM-розетки, и розетки с кабельканалом.

Материалы по теме:

Если у вас есть, что добавить по теме, не стесняйтесь.

На какой высоте устанавливаются розетки и выключатели? Какое расстояние между изоляторами должно быть при монтаже ретро-проводки на витом кабеле?

Для внутренней проводки ПУЭ и СНиП устанавливают следующие требования и рекомендации:

Выключатель устанавливается на высоте 1,5–1,8 м от пола.

Высота установки выключателей и розеток

Комментарий 220.ru: сейчас проектировщики эту высоту редко соблюдают, устанавливая выключатели или диммеры на меньшей высоте, позволяющей включать свет, не поднимая руку. Это эргономично, но авторы требования устанавливать выключатель выше, наверное, принимали во внимание потребность защитить детей от потенциально опасных устройств.

И наоборот… Выключатель (диммер) устанавливается со стороны ручки двери (а не со стороны петель), чтобы открывшаяся дверь не загораживала его (если она открывается на ту же сторону) и чтобы доступ к нему был удобней.

Для «сырых» помещений предпочтительно устанавливать выключатель со стороны смежного, более «сухого» помещения. То есть, например, при входе в ванную комнату, а не внутри. В кладовках, подвалах, гардеробных и прочих подсобных помещениях так же рекомендуется устанавливать выключатель освещения снаружи, перед входом.

Для остальных — как удобнее.

Требования к установке розеток. Высота монтажа розеток в комнатах (и на кухне) не нормируется. Расстояние до металлических труб и прочих заземлённых конструкций во всех помещениях, кроме кухонных, не должно быть менее 50 см. Минимальное расчетное количество розеток: две на кухню (независимо от площади), в комнатах — одна розетка на десять кв.

Для внешнейретро-проводки на изоляторах есть отличная иллюстрация из книги «Назарова В.И. Современный монтаж электропроводки и теплых полов.»

Важно: эти рекомендации помогут в составлении дизайн-проекта собственникам помещений и дизайнерам интерьера, но проводить инженерное проектирование и выполнять монтаж электрики должны профессионалы.

Какой должна быть высота розеток от пола в современных помещениях? Главное требование к этому показателю — безопасность во время эксплуатации розеток и выключателей. То есть высота должна быть такой, чтобы в процессе использования розетки и выключатели были защищены от повреждений механического характера и влаги.

Дополнительно важно учитывать длину проводов электроприборов — высота расположения источников электроэнергии должна быть такой, чтобы провод находился в свободном положении без натяжения.

Нормы и стандарты

Строгих правил в отношении того, как устанавливать розетки и выключатели, сегодня нет, что не ограничивает полета фантазии дизайнеров во время разработки эксклюзивных проектов. Тем не менее, определенных норм, установленных ПУЭ, придется придерживаться хотя бы во избежание воспламенения электропроводки.

Максимальная высота для расположения источников электроэнергии не более метра от пола, для выключателей — 1,5-1,7 м от пола. Этими нормами пользовались еще в советское время.

В наши дни расположение розеток и выключателей чаще предполагает соблюдение евростандартов с учетом особенностей помещения и видения общей картины владельцем и дизайнером. Высота розеток и выключателей не категорична, но чаще всего розетки располагают на расстоянии от 30 до 40 см от пола, а выключатели — от 80 до 100 см от пола.

Оба варианта имеют как преимущества, так и недостатки. Монтаж по старинке с выключателями на уровне плеча, а розетками на расстоянии 90-100 см от пола кому-то покажется самым удобным. Такой вариант максимально безопасен для детей.

В свою очередь, со стороны эргономики евростандарты открывают больше возможностей: пользоваться выключателями можно, не утруждаясь, удерживая руку в удобном положении.

Что касается источников электроэнергии, то в «советском» варианте монтажа они более удобны тем, что находятся на приемлемой высоте — частое включение и выключение приборов не потребует физических усилий. С другой же стороны, приборы, постоянно работающие от сети без выключения, лучше сочетать с источниками питания на расстоянии 30-40 см, позволяющем замаскировать провода.

Проектирование монтажа

Правильно спроектировать расстояние и месторасположение источников электроэнергии и выключателей помогут нижеприведенные правила:

  1. Рассчитывайте высоту на основании проекта размещения электроприборов и мебели в помещении.
  2. Составьте схему размещения выключателей и розеток. Лучше будет, если их количество предусмотреть с запасом.
  3. Принимайте во внимание сохранение постоянного доступа к часто использующимся источникам электропитания — не заслоняйте их мебелью и электроприборами.
  4. Оптимальное расстояние от пола для розеток на открытых участках стен — 30-40 см. Количество их должно быть таким, чтобы при использовании пылесоса можно было провести уборку во всех частях помещения.
  5. Розетку над тумбочкой, рабочим столом, комодом лучше монтировать на высоте не более 20 см от поверхности мебели.
  6. Помните, что высота установки выключателей во многом зависит от стороны, в которую будут открываться двери.
  7. Расположение выключателей и розеток также зависит от назначения помещения. Удобнее всего, когда выключатели расположены у входа в тамбурные или складские помещения, у кровати или дивана — в спальне и гостиной. Что касается высоты, то здесь определенную роль сыграют показатели роста пользователей помещения.

Используйте эти простые советы, устанавливайте розетки и выключатели, не забывая о здравом смысле и главное — безопасности. И помните, что небольшая погрешность в сантиметр или два на конечный результат не повлияет.

Ниже рассмотрим рациональные варианты установки выключателей и источников электропитания в помещениях в зависимости от их назначений.

Подготовка кухни

Кухня — это помещение, где розетки играют особо важную роль, хотя бы потому, что вся работа здесь построена на использовании электроприборов. Ежедневно на кухне включают и выключают духовой шкаф, микроволновую печь, блендер, комбайн, кофеварку, соковыжималку и прочие важные составляющие комфортной жизни современного человека. Постоянно от сети работают холодильник, посудомоечная машина, у кого-то плита и морозильная камера.

Для того чтобы расположение розеток и высота выключателей оказались рациональными, проектирование нужно начинать с создания точной схемы кухни, учитывающей расположение мебели и электроприборов.

Существуют определенные нормы монтажа розеток на кухне, придерживаясь которых, можно добиться максимальных удобства и безопасности в помещении в процессе эксплуатации электроприборов:

  1. Источники электроэнергии для посудомоечной машины, стиральной (если она расположена на кухне) и холодильника должны быть расположены на расстоянии не более 20 см от пола. Такое расстояние оптимально, учитывая длину проводов указанных электроприборов.
  2. Розетки для небольших электроприборов – миксера, чайника, блендера – удобнее в использовании, если расположить их невысоко над столешницей рабочей поверхности — 20-30 см.
  3. Для вытяжки, электрической колонки на кухне розетку можно монтировать на расстоянии двух метров от пола и выше.

Если на кухне предусмотрены дополнительные осветительные приборы в навесных шкафах, то розетки для них правильным будет разместить на расстоянии от 5 до 10 см над ними.

А вот для встраиваемой техники, помимо требований в отношении расположения розеток и выключателей, нужно позаботиться о доступе к ним без ограничений.

Ванная комната

Особенность ванной комнаты — высокий и постоянный уровень влажности. Поэтому высота установки розеток и выключателей должна быть спроектирована с учетом основных требований ГОСТа и ПУЭ.

Очевидно, что устанавливаются розетки на определенном расстоянии от душевой кабины и раковины. Расстояние между ними должно составлять как минимум метр. Что касается высоты, то здесь нужно учитывать среднюю длину шнуров предполагаемых для эксплуатации электроприборов. Ниже даны рекомендации в отношении высоты размещения источников электропитания в ванной:

  1. Для бойлера и вытяжки на стене расстояние от пола не менее 1,5 метров.
  2. Для мелких электроприборов (фена, бритвы и пр.) — 1 метр.
  3. Для встроенных приборов (стиральной машины) — 20-30 см от пола.

Обратите внимание! Слишком низко размещенные розетки с очевидным нарушением требований ПУЭ над полом — это риск короткого замыкания во время возможного «наводнения» в ванной.

Спальня и гостиная

Монтаж розеток и выключателей, сколько бы их ни было, как в промышленных, офисных, так и в жилых помещениях, помимо безопасности, должен отвечать требованиям в отношении комфорта их использования. Если говорить о спальне, то здесь удобным будет размещение по одному выключателю и розетке с обеих сторон от кровати.

Оптимальный вариант в этом случае — ставить розетки на расстоянии 70 см от пола. Это расстояние позволит пользоваться прикроватной лампой без дискомфорта, связанного с нехваткой провода, заряжать гаджеты, регулировать уровень освещения прямо в кровати.

Важно продумать размещение дополнительных источников электропитания в рабочей зоне и возле туалетного столика, если такой имеется. На какой высоте устанавливают розетку в этом случае? Подходящей станет высота в 30 см от пола возле рабочего стола (уместным станет блок из нескольких розеток) и 15-20 см от поверхности туалетного столика для удобства использования мелкогабаритных электроприборов (фена, плойки и пр. ).

В гостиной обязательно делают несколько розеток за телевизором на расстоянии от одного метра от пола. Дополнительно потребуется предусмотреть розетки для остальных приборов, работающих в комнате с учетом деления ее на функциональные зоны. Всегда пригодится резервная розетка для кондиционера, вентилятора, увлажнителя воздуха или утюга.

Основной выключатель в гостиной удобнее располагать при входе. Если используется «сложное» освещение, то потребуются такие же «сложные» выключатели на основе нескольких клавиш.

Монтаж по правилам в помещениях разного назначения

Правила устройства электроустановок (ПУЭ), упоминаемые выше, представляют собой определенные требования в отношении монтажа выключателей и розеток в помещениях разного типа.

Штепсельные розетки поставить можно:

  1. В помещениях производственного назначения, где расстояние от пола до розетки – от 0,8 до 1 метра; в случае подвода проводов с верхней части стены допускается монтаж на высоте 1,5 метров.
  2. В административных и офисных зданиях, жилых и лабораторных помещениях на высоте, оптимальной для взаимодействия розеток с электроприборами с учетом особенностей интерьера, но не выше 1 метра. Возможен монтаж на плинтусах из негорючих материалов.
  3. В школах и детских садах на расстоянии 1,8 метров от пола.

Выключатели для основного освещения должны быть расположены на расстоянии от 0,8 до 1,7 метров от пола в обычных помещениях, а в учреждениях пребывания детей — на расстоянии от 1,8 метров. Выключатель, устанавливаемый под потолком, предполагает подведение к нему шнура.

В ванных, душевых и других помещениях с повышенной влажностью штепсельные розетки могут быть установлены только в номерах гостиниц и жилых квартирах. Все выключатели и штепсельные розетки в этом случае должны быть расположены на расстоянии от 0,6 метров по отношению к проему душевой кабины.

Штепсельные источники электропитания в жилых помещениях и местах пребывания детей должны быть оснащены защитным устройством, прикрывающим доступ к ним при вынутых вилках.

Расстояние от розеток и выключателей до деталей электроустановок и газопроводов должно составлять от 50 сантиметров. Выключатели правильно устанавливать на стене на высоте до метра со стороны дверной ручки или под потолком со шнуром.

Важный момент в заключение: после окончания электромонтажных работ с подключением розеток и выключателей согласно ПУЭ необходимо будет провести работы по электроизмерению. Это поможет обезопасить процесс эксплуатации электроприборов в дальнейшем, определить возможные сбои в работе электросети.

Если вы строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнётесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнять монтаж проводки заново, продумав до мелочей места расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какова должна быть высота розеток от пола, где устанавливаются выключатели?

Основные варианты

Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:

  • установка розеток и выключателей по так называемому «евростандарту»;
  • «советская» система монтажа.

Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень.

Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.

«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.

Вариант размещения розеток для телевизора на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник).

«Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.

Общие требования и правила

У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.

Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:

  • В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м. Можно увеличить до 1,5 м, если провода будут подводиться сверху.
  • Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
  • В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.

Можно устанавливать розетки на специальных плинтусах, сделанных из не поддерживающих горение материалов.

  • Высота установки выключателей варьируется от 0,8 до 1,7 м. Рекомендовано монтировать их на стенах с той стороны, где располагаются дверные ручки. Если осветительные приборы управляются шнурами, то допускается для них ставить выключатели под потолком.

  • В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
  • Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны). Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.

В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах). Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода.

Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток. Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее.

Кухня

Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

Про дизайн розеток на кухне на видео:

Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:

  • Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
  • Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.

Чтобы штепсельные вилки бытовых приборов было удобно включать, располагайте розетки немного выше столешницы.

  • Третий уровень (или верхний) – 2,0-2,5 м. В розетки, расположенные на такой высоте подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни шнуры, идущие к ним, кухонного интерьера не испортят, потому что их почти не видно за мебелью (навесными шкафчиками).

Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.

Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.

Ванная

Эта комната условно делится на несколько зон:

  • Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
  • Зона 1 (внешняя вертикальная поверхность ванной).
  • Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
  • Зона 3 (вся остальная часть ванной комнаты).

Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

Уровень от полов, на котором рекомендовано ставить в ванных комнатах розетки, также может иметь три позиции:

  1. Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
  2. Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
  3. Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные аппараты недопустимо!

Наглядно про расположение розеток и выключателей на видео:

Выключатели, как правило, размещают за пределами ванных комнат.

Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.

Высота установки розеток и выключателей от пола

Существует ряд правил, которые регламентируют высоту розеток от пола. Однако они не являются строгими, благодаря чему дизайнеры воплощают в жизнь много нестандартных идей. Параметры монтажа указаны в правилах установки розеток от пола – ПУЭ.

Блок: 1/4 | Кол-во символов: 241
Источник: https://odinelectric.ru/wiring/rozetki-i-vyklyuchateli/vysota-rozetok-i-vyklyuchateli-ot-pola

Существующие стандарты

Есть определенные правила монтажа розеток и выключателей:

  1. расстояние до газопровода должно быть не менее 0,5 м;
  2. расстояние до ванной, дверного проема душа должно быть не менее 0,6 м;
  3. выключатели рекомендуется размещать на высоте до 1 метра;
  4. в ванной комнате подключения розеток производят через УЗО.

Согласно ГОСТу Р 50571.11-96, в ванной комнате электророзетка должна находиться в 60 сантиметрах и более от душевой кабинки.

Во времена Советского Союза существовал стандарт установки розеток и выключателей, при котором первые размещались на высоте 90 см от пола, вторые – 1,6 м. При таком расположении не нужно нагибаться, чтобы подключить то или иное устройство к сети.

С появление термина «евроремонт» появилось понятие «евростандарт». Он означает следующее расположение розеток и выключателей:

  • выключатели располагаются на расстоянии 90 см от плинтуса, это позволяет включать/выключать свет, не поднимая высоко руку;
  • электророзетки находятся в 30 см от плинтуса, при таком расположении легко спрятать провода.

Какой вариант выбрать, решать только вам, каждый из них имеет свои достоинства и недостатки.

Блок: 2/4 | Кол-во символов: 1132
Источник: https://pauk.top/vysota-rozetok-ot-pola. html

Стандарты и выключателей: мифы и реальность

Размещение выключателей и розеток в помещении определяет степень комфортности. Приступая к ремонтным работам, многие электрики-новички интересуются вопросом: «Какой должна быть высота установки выключателей и штепсельных розеток согласно принятым стандартам?».

На самом деле каких-либо ограничений по размещению точек электропитания не существует. Есть некоторые требования по установке розеток в ванной комнате, а так же помещениях промышленного и общественного  назначения.

Что касается расположения выключателей и розеток в квартире, то есть некоторые рекомендации. Придерживаться их или нет – зависит от предназначения комнаты, расстановки мебели, комфортности использования и собственных пожеланий.

 Раньше общепринятыми считались следующие стандарты:

  • расстояние от пола до розетки – 90 см;
  • высота установки выключателей в квартире – 1,6 м.

Такие параметры имеют свои достоинства, поэтому многие до сих пор придерживаются этих стандартов. Плюс «советских» нормативов – выключатель расположен на уровне глаз, а для того, чтобы вставить вилку в розетку не придется нагибаться.

Блок: 2/6 | Кол-во символов: 1127
Источник: http://strport.ru/elektrooborudovanie-svet-osveshchenie/vysota-ustanovki-vyklyuchatelei-i-rozetok-ot-pola

Высота выключателя от пола по евростандарту

Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» — это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.

Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 — 0,9 метра. Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.

При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.

Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола.

В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.

Блок: 4/5 | Кол-во символов: 1860
Источник: https://electricvdome.ru/rozetki-i-vukluchateli/vysota-vykljuchatelja-ot-pola.html

Советский стандарт установки розеток и выключателей

В советское время существовал стандарт установки розеток от пола на высоте 90 см. Преимущество таких норм заключается в том, что нет необходимости наклоняться. Места для подключения к сети в этом случае находятся над столом, ведь высота рабочего места согласно стандартам 75-80 см. А высота установки розеток позволяет подключить все настольные электроприборы, даже если у них короткий кабель. При этом маленькие дети не могли дотянуться до устройств.

Согласно ГОСТ, положение выключателя регламентировалось так же, как и расстояние от пола до розетки. Тумблер располагался на высоте 160 см, благодаря чему он всегда находился на уровне головы. Выключатель было легко найти, даже если рядом стояла мебель.

Блок: 3/4 | Кол-во символов: 755
Источник: https://odinelectric.ru/wiring/rozetki-i-vyklyuchateli/vysota-rozetok-i-vyklyuchateli-ot-pola

Рекомендованная высота

При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.

В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.

Что указано в ПУЭ

На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:

  1. Штепсельные приборы располагают на расстоянии от 0.6 м от открытых источников воды и входа в комнату.
  2. Надо соблюдать дистанцию в 0. 5 м для монтажа электроприборов или установок от газопровода.
  3. Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
  4. В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.

Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.

Что прописано в ГОСТ и СП

Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0.6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:

  1. Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
  2. В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах — на 10 м².
  3. В частных строениях количество розеток не регламентируется.

К сведению: В СССР был стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.

Требования по «Евростандарту»

Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:

  • высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
  • для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.

Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.

Важно! Если выбираются евророзетки для установки, то надо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек входа составляет 10–16 А, а у советских — до 10 А. То есть выбирают установку розеток или выключателей по евростандарту для подключения более мощной техники и оборудования.

Блок: 2/6 | Кол-во символов: 2901
Источник: https://ProFazu.ru/provodka/ustanovochnye/vysota-ustanovki-rozetok-i-vyklyuchatelej.html

Особенности установки выключателей в общественных зданиях

Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:

  1. Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
  2. В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

Придерживаясь всех правил и рекомендаций можно продумать расположение розеток, а также сделать схему для монтажа устройств. В местах общего пользования этим занимаются профессионалы из нанятых подрядных организаций.

Блок: 5/6 | Кол-во символов: 747
Источник: https://ProFazu.ru/provodka/ustanovochnye/vysota-ustanovki-rozetok-i-vyklyuchatelej.html

Установка выключателей и розеток в зданиях разного назначения

Для ряда зданий предусмотрены индивидуальные нормы по размещению розеток и выключателей:

  1. Высота установки выключателей в детских учреждениях (садики, школы, лагеря) – 1,8 м от уровня пола. На этом же уровне должны монтироваться и розетки.
  2. В учреждениях общепита и торговли расстояние от пола до розетки – 1,3 м. Высота установки автоматических выключателей – 1,2-1,6 м.
  3. Запрещена установка выключателей во взрывоопасных помещениях. На высоту размещения нормативы не влияют, основное условие – размещение выключателей и предохранителей приборов освещения вне взрывоопасных зон.

Пользуясь несложными правилами, нормами техники безопасности и здравым смыслом, удастся добиться оптимального расположения выключателей и розеток дома. Лучше заранее все грамотно предусмотреть и рассчитать, чем впоследствии переделывать всю электропроводку.

Блок: 6/6 | Кол-во символов: 903
Источник: http://strport.ru/elektrooborudovanie-svet-osveshchenie/vysota-ustanovki-vyklyuchatelei-i-rozetok-ot-pola

Выводы и полезное видео по теме

Тонкости монтажа розеток и выключателей на кухне продемонстрированы в ролике:

Где гармонично расположить выключатели и розетки:

Подходящая высота для монтажа розеток и выключателей:

Перед тем как приступать к работе, запомните, что электричество – это не игрушки. Оно требует идеального подхода к делу. Монтаж розеток и оборудования на кухне, в ванной и коридоре желательно поручить профессиональному электрику, который владеет специализированными допусками для выполнения электромонтажных работ.

Появились вопросы по теме статьи или у вас есть рекомендации по подсчету и монтажу электроточек в помещении? Пожалуйста, оставляйте свои предложения в комментариях под статьей.

Блок: 6/6 | Кол-во символов: 700
Источник: https://sovet-ingenera.com/elektrika/rozetk-vykl/vysota-ustanovki-rozetok-i-vyklyuchatelej.html

Кол-во блоков: 9 | Общее кол-во символов: 10366
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://electricvdome.ru/rozetki-i-vukluchateli/vysota-vykljuchatelja-ot-pola.html: использовано 1 блоков из 5, кол-во символов 1860 (18%)
  2. https://odinelectric.ru/wiring/rozetki-i-vyklyuchateli/vysota-rozetok-i-vyklyuchateli-ot-pola: использовано 2 блоков из 4, кол-во символов 996 (10%)
  3. https://ProFazu.ru/provodka/ustanovochnye/vysota-ustanovki-rozetok-i-vyklyuchatelej.html: использовано 2 блоков из 6, кол-во символов 3648 (35%)
  4. https://pauk.top/vysota-rozetok-ot-pola.html: использовано 1 блоков из 4, кол-во символов 1132 (11%)
  5. http://strport. ru/elektrooborudovanie-svet-osveshchenie/vysota-ustanovki-vyklyuchatelei-i-rozetok-ot-pola: использовано 2 блоков из 6, кол-во символов 2030 (20%)
  6. https://sovet-ingenera.com/elektrika/rozetk-vykl/vysota-ustanovki-rozetok-i-vyklyuchatelej.html: использовано 1 блоков из 6, кол-во символов 700 (7%)

Высота установки розеток: привила и нормативы

От правильно выполненного электромонтажа зависит безопасность использования электричества в доме или квартире. Особое внимание стоит уделить установке розеток, которые, кроме соответствия по подобранной мощности и степени защищённости, должны быть установлены по правилам устройства электроустановок. Высота установки розеток, также имеет большое значение, и обычно, зависит от помещения, в котором осуществляется монтаж этого элемента электрической арматуры.

Нормы установки для различных помещений

Высота монтажа устройства для каждого помещения регулируется ПУЭ. Этот документ предписывает устанавливать эти электротехнические устройства следующим образом:

  1. Производственные помещения — устанавливать элементы электротехнической арматуры следует на высоте 0,8 — 1,0 метра. Если есть возможность осуществить подводку кабеля сверху, то высота установки может составлять 1,5 м.

    Для подключения мощных электроустановок в производственных помещения используются только розетки, предназначенные для такого вида приборов.
  2. В жилых и административных зданиях, а также в лабораториях, допускается ставить розетки на высоте не более 1 метра от уровня пола. Основным критерием выбора высоты монтажа изделия, является удобство подключения электрических приборов. Если плинтус изготовлен из несгораемого материала, то в таких помещениях устройства могут быть установлены на уровне пола.

    Правильная подводка электрического кабеля, при таком варианте размещения, осуществляется по наружному кабель-каналу.
  3. В различных детских учреждениях розетки устанавливаются на высоте 1,8 метра.
  4. В помещениях торговли и общественного питания силовые элементы электротехнической арматуры должны быть установлены на высоте 1,3 м.
  5. Высота установки в общественных зданиях должна быть не более 1 метра.
  6. Высота розеток на кухне имеет большое значение, и, несмотря на то, что это помещение является наиболее энергозависимым, где угодно располагать элементы электротехнической арматуры не рекомендуется. В этом помещении розетки следует устанавливать на высоте 0,8 — 1,0 метра от уровня пола и 10-15 сантиметров над столешницей, а также необходимо правильно расположить данные элементы электроарматуры относительно водопровода и газовой трубы.
  7. Установка элемента электротехнической арматуры в ванной комнате также следует осуществлять по правилам. Расстояние от пола до розетки в помещениях с высокой влажностью также должно осуществляться на уровне 80 — 100 см.

    Кроме этого, необходимо соблюдать удалённость этого элемента от водозаборной арматуры, от водопроводных труб и стояка, а также полностью исключить вероятность попадания на элемент  электротехнической арматуры водяных брызг.

Высота установки розеток в спальне и кабинете

В спальне можно устанавливать розетки на высоте не более 1 метра, исключением является только установка телевизора на стене, когда высота установки прибора превышает 1 метр. Для удобства подключения различных электрических приборов в спальне можно использовать монтаж электротехнического устройства непосредственно возле кровати на высоте 0,6- 0,7 метра. Рекомендуется установить по 1 розетке, по обе стороны кровати.

Размещённые на этой высоте элементы электроарматуры позволяют легко подключить светильники, которые устанавливаются на прикроватной тумбе, или  любые другие электрические приборы.
Высота розеток для телевизора, который планируется установить в спальне рассчитывается по следующей формуле:
H= A + B/2
В данной формуле H — высота установки розетки; А — высота установки телевизора на стене; В — высота телевизора.
Розетка для телевизора размещается непосредственно за электронным устройством. Если совместно с телевизором устанавливается дополнительное оборудование, которое потребует наличия дополнительной розетки, то на той же высоте, которая была рассчитана с помощью формулы, устанавливается двойная евророзетка.


Другие розетки, которые монтируются в спальне, рекомендуется размещать на высоте 30 — 40 см от уровня пола. Такой способ монтажа позволяет скрыть элементы электрической арматуры. Розетки и выключатели не добавляют помещению эстетики, поэтому размещение их в нижней части стены значительно улучшает интерьер спальни. Если розетки были установлены в советское время, то можно оставить розетки на прежней высоте, заменив, при необходимости накладные модели, внутренними устройствами. В этом случае, значительно улучшится внешний облик спальни или любой другой комнаты.

Для установки розеток в кабинете действуют такие же правила, как и для монтажа электротехнических элементов в спальне. Не рекомендуется устанавливать розетки на высоте более 1 метра. Размещать устройства следует возле рабочего стола. Если используется ИБП для компьютера, то розетки следует размещать на небольшой высоте, чтобы установленный на полу источник бесперебойного питания, можно было поместить без значительного натяжения рабочего провода, который, в большинстве случаев не превышает длины 1 метра.

Для подключения сплит-системы, наоборот, рекомендуется размещать данный элемент электротехнической арматуры на высоте около 1 метра, непосредственно под прибором.

Высота установки розетки в детской комнате

В детской комнате, при наличии маленьких детей, лучше устанавливать электроарматуру от пола на максимально разрешённой высоте или использовать устройства, оборудованные защитными шторками, а лучше, комбинировать эти два норматива. Для того чтобы отключать розетки в детской комнате дистанционно, можно приобрести и установить «умную розетку», управление которой можно будет осуществлять с помощью телефона или компьютера.

Евростандарты на высоту установки розеток

Многие строительные нормы, «кочуют» вместе с технологическими новшествами. В нашей стране высота установки розеток и выключателей евростандарта, часто отличается от тех норм установки, по которым строительные организации работали в прошлом столетии. В современном жилом помещении электротехнические элементы евростандарта устанавливают на высоте 40 — 45 см от плиты межэтажного перекрытия. Выключатели устанавливают, в этом случае, на расстоянии 1 метра от чернового пола. Такие нормы установки электротехнической арматуры имеют следующие достоинства:

  1. Располагаются низко и не портят интерьер комнаты.
  2. Выключить свет, при необходимости, может даже ребёнок 4 — 5 лет.

Можно сделать розетку ниже уровня стола. В этом случае очень удобно подключать электрические приборы выполняя, какие либо действия на рабочем месте. Нижнее подключение, также позволит использовать, при необходимости, удлинители меньшей длины.
Устройства, установленные на небольшой высоте по стандарту евро, при наличии маленьких детей в доме, должны быть оборудованы защитными шторками. Такие устройства, после извлечения штепселя, надёжно перекрывают доступ к внутренней части розетки.
Евростандарт распространяется только на жилые комнаты, если необходимо установить современные розетки на кухне, то в этом случае высота расположения элемента электротехнической арматуры должна составлять около 1 метра от уровня пола.
Вне зависимости от места установки, розетки не должны располагаться ближе 10 см от дверных и оконных проёмов, а также от углов комнаты.

Как правильно устанавливать розетку видео смотрите ниже:

 Заключение

На какой высоте делать розетки, ясно из данного материала, но для безопасной эксплуатации электрических устройств, требуется выполнение большого количества нормативов и правил. Расстояние от пола до розетки, обычно не превышает одного метра, для установки на кухне или в ванной комнате, и 30 см — в жилых помещениях. Ставить розетки можно самостоятельно, но для того чтобы при проведении работ избежать несчастных случаев, следует обесточить домашнюю электросеть. Если поставить элементы электротехнической арматуры собственными силами затруднительно, то следует обратиться за помощью к профессиональным электрикам, которые произведут установку розеток от пола на высоте, на которой пользоваться данными устройствами будет удобно и безопасно.

Высота установки розеток и выключателей от пола по евростандарту

Электрофурнитура

Обустройство новой или замена старой проводки всегда сопряжена с одним важным вопросом: какой должна быть высота розеток от пола, и на каком расстоянии устанавливать выключатели. На данный момент не существует унифицированных правил и норм, поэтому с каждым отдельным случаем нужно разобраться подробнее.

1

Стандарты, СНиПы, нормативы – где найти точный ответ?

Сказать, что существуют точные рекомендации по поводу того, где и на каком расстоянии нужно устанавливать розетку в каждом конкретном случае, нельзя. Дело в том, что во времена Советского Союза существовал ГОСТ, в котором безоговорочно указывалась высота установки розеток и выключателей. В первом случае цифра равнялась 90–100 см от пола, а во втором 150–170 см. На самом деле в данных значениях было рациональное зерно, ведь выключатель всегда находился на уровне глаз и был заметен, а для того, чтобы запитать какой-либо прибор в розетке, не было необходимости нагибаться. Кроме того, подобное расположение источников питания способствовало тому, что мебель можно было поставить в любом месте помещения, что особенно актуально при стесненных жилищных условиях.

В настоящее время во многих новых панельных домах можно до сих пор встретить такое стандартное размещение розеток и выключателей. В нашем обиходе распространено слово "евростандарт", но на самом деле такого унифицированного понятия не существует. Дело в том, что в каждой отдельно взятой стране Европы существуют свои правила размещения источников питания, не говоря уже о том, что некоторые из них имеют в придачу отличные от наших конструкции розеток и выключателей. Как правило, под евростандартом понимают монтаж розеток на высоте 30–40 см от пола и установку выключателей на высоте от 80 см до одного метра. Причем не существует никаких рекомендаций относительно их месторасположения в комнатах. Такое расположение розеток не слишком удобно, так как постоянно приходится нагибаться для включения прибора, но зато в помещении отсутствуют висящие по стенам провода.

Под евростандартом подразумевается расположение розеток в 30-40 см от пола

Что касается российских стандартов и нормативных актов, таких как ПУЭ, ГОСТ Р 50571.11-96, СП 31-110-2003 и прочих, можно выделить несколько основных позиций, которые дают рекомендации, где должны устанавливаться розетки и выключатели:

  • в ванной источники электричества должны находиться на расстоянии как минимум 60 см от дверей душевой кабины и кранов;
  • не разрешается размещать их над и под мойками;
  • в школах и детских дошкольных учреждениях выключатели должны находиться на высоте 180 см от пола, а розетки должны иметь защитные экраны;
  • удаленность розеток и выключателей от газопроводов должна составлять не менее полуметра.

Таким образом, нет конкретных данных, которые могли бы указать, на какой высоте устанавливать розетки и выключатели, а также нет информации, где их лучше располагать относительно расстановки мебели в помещении и наличия определенной техники. Однако этот факт позволяет хозяевам домов производить монтаж источников питания в том месте, где для них это более комфортно, а также дает возможность монтировать то их количество, которое они считают нужным. При проектировании электропроводки постарайтесь учесть все нюансы расстановки мебели и техники, чтобы не использовать в домашнем обиходе без надобности сетевые фильтры и не нагружать одну розетку несколькими мощными электроприборами.

2

Розетки в кухне – как всё предусмотреть

Современная кухня не ограничивается холодильником и газовой плитой. Сегодня на ней можно встретить микроволновую печь, электрочайник, тостер, посудомоечную машину и много чего еще. А ведь для каждого из этих приборов важно продумать правильное расположение розеток. Кроме того, важно учесть и расположение мебели и самого кухонного гарнитура. А если добавить к этому водопроводные трубы и газопроводы, то вопрос правильной разводки становится особо актуальным. Перед тем как приступить к работе по обустройству электропроводки, необходимо составить подробный план разводки с точным указанием каждой точки относительно мебели, окон, дверей и коммуникаций.

Необходимо предусмотреть розетки для всех бытовых приборов в кухне

Для того чтобы сделать розетки и выключатели практичными и максимально доступными, необходимо следовать некоторым рекомендациям, сформированным на основе многолетнего опыта электриков и домашних мастеров. Во-первых, следует учесть, что большое число техники в настоящее время выпускается с достаточно короткой длиной шнура. К таковой можно отнести холодильник, посудомоечную машину, плиту. Для этих приборов оптимальным будет расположение розеток на высоте 10–20 см от чистового покрытия пола. Поскольку они постоянно включены в сеть, то такое расстояние от пола до розетки позволит шнуру не провисать.

Для подключения мелкой кухонной техники, такой как электромясорубка, тостер, мультиварка, миксер и др., рекомендуют монтировать розетки, отступив 10–20 см от столешницы. Для них также можно предусмотреть источники питания на расстоянии 110 см от пола. В этом случае ими будет удобно пользоваться, расположив их на поверхности стола. Если на кухне имеется встраиваемая техника, то тогда источники электроэнергии нужно располагать не прямо за самими приборами, а за соседними шкафами, причем нужно сделать отверстия в задних стенках мебели, чтобы имелся свободный доступ для отключения. Оптимальной высотой расположения точек считается 30–60 см от пола.

При монтаже розеток и выключателей над столешницей необходимо располагать их на расстоянии минимум 60 см от источника воды.

При установке на кухне вытяжки розетку для нее монтируют на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, причем важно учесть тот момент, что располагаться точка должна сбоку от вентиляционной трубы, предоставляя отрытый доступ к ней. Над верхними шкафами кухонного гарнитура можно расположить розетки для осветительных приборов, встроенных в верхний ряд мебели и для освещения рабочей зоны, если для них не предусмотрены отдельные выключатели. Можно также расположить розетку для вентилятора, если такой встроен в вентиляционный короб. Таким образом, все розетки условно можно разделить на три уровня: нижний, средний и верхний.

Такой подход к обустройству разводки позволяет грамотно распределить точки по стенам кухни для рационального их использования. Кроме того, существует хорошая возможность проложить проводку относительно мощности используемых приборов, ведь для некоторых из них рекомендуется вести отдельную линию к электрораспределительному щитку. При прокладке электропроводки на кухне важно не только определить правильную высоту розеток и выключателей, но и сделать запас мощности на случай комплектации кухни новым оборудованием или замены старой техники на более мощную. Что касается установки выключателей в кухне, то их располагают, как правило, со стороны открытой части дверей на расстоянии опущенной руки, а это обычно 80–100 см.

3

Можно ли располагать розетки в ванной комнате?

Еще пару десятков лет назад вопрос установки розеток в ванной комнате практически не обсуждался, но сегодня иметь розетку в ванной комнате просто необходимо, причем их количество не ограничивается одной штукой. Посудите сами, первым делом необходимо отвести персональную точку для стиральной машины, так как использовать удлинитель в подключении оборудования не рекомендуется в принципе. Желательно, если для нее вовсе будет выведена отдельная линия с обязательным подключением на ней УЗО. Для большего удобства расположение ее рекомендуется на высоте одного метра. Делается это для того, чтобы в любой момент была возможность отключить прибор от сети.

В домах, где за горячее водоснабжение отвечает бойлер, для него нужно выделить отдельную линию с УЗО и розетку, расположенную в непосредственной близости от прибора. Над столешницей в санузле тоже допускается устанавливать розеточные блоки. Они используются для фена, электробритвы и другой мелкой техники. Важным ограничением при их установке является то, что располагать их необходимо как минимум на расстоянии 60 см от источника воды. Все розетки в ванной комнате обязательно делаются с заземлением и влагозащитным экраном, который убережет их от попадания брызг.

Розетка с защитным экраном

При выборе розетки нужно обращать внимание на маркировку. Выглядит она так: IP ХY, где Х – это степень защиты от пыли. Y – это степень защиты от влаги (для использования в ванной комнате нужно покупать модели с цифрой не меньше 4). Сила тока приобретаемого товара должна быть 16А. Допускается установка розеток с параметром 10А, но использовать их можно лишь для маломощной техники. Прокладывая проводку к розеткам, необходимо позаботиться о том, чтобы использовался медный кабель с тремя жилами (фаза, ноль и заземление) сечением 2,5 мм.

Кабель необходимо прокладывать напрямую от распределительного щитка, то есть на ванную должна выделяться отдельная линия. Проводка прокладывается скрытым способом – в штробах или за гипсокартоном. Такой подход исключает возможность ее случайного повреждения и контакта с водой. Установке розеток в ванной комнате должен предшествовать грамотно составленный проект, в котором все расстояния будут вымерены до сантиметра. Только в таком случае можно безопасно пользоваться оборудованием и осуществлять водные процедуры.

Выключатели, как правило, никогда не устанавливаются в самих ванных комнатах, а находятся перед входом в них. Высота установки выключателей обычно стартует от 80 см.

4

Жилые комнаты – много розеток не бывает

Грамотная разводка в жилых комнатах позволит не только функционально пользоваться всеми благами цивилизации, но и обезопасить себя от многочисленных сетевых фильтров и свисающих проводов. К сожалению, в типовых новостройках, да и в старом жилом фонде проектировщики ограничиваются двумя–тремя розетками на комнату, что в современных реалиях ничтожно мало. Вот и происходит перегрузка в электросети, бесчисленные отключения электроэнергии. И что еще хуже – пожары. Поэтому, обдумав дизайн комнаты, обязательно нужно продумать, на какой высоте устанавливать розетки и где их лучше разместить. Расставив мебель на эскизе, расположите точки электропитания на расстоянии вытянутой руки от каждого места, где вы собираетесь проводить свое время.

В спальне желательно установить розетки с обеих сторон от кровати

Итак, давайте рассмотрим местоположение розеток и выключателей возле кровати. Во-первых, их количество зависит от количества человек, которые будут отдыхать на ложе. Если это семейная кровать, то необходимо расположить блок из розеток по обе ее стороны. Расстояние их от пола будет зависеть от нескольких факторов. Если вплотную к кровати приставлены тумбочки, то розетки удобно расположить с отступом в 10–15 см вверх от них. Если тумбочек не предусмотрено, тогда выбирайте любое место возле кровати на расстоянии 30–90 см от чистового покрытия пола.

Рядом с розетками в данном блоке следует расположить выключатели надкроватных бра и общего света. Если планируется разместить светильники на тумбочках около кровати, то для них обязательно стоит добавить лишнюю розетку. Это правило относится и к расположению розеток по обеим сторонам дивана в гостиной. Бра в залах используют редко, но вот торшеры встречаются достаточно часто, поэтому лишняя розетка на расстоянии 30 см от пола для подключения прибора будет как нельзя кстати.

Помимо розеток с напряжением 220 В устанавливайте специальные USB-порты для подзарядки современных гаджетов – телефонов, смарт часов и прочего.

Для телевизора, если он будет висеть на стене, обустраивают блок из пяти розеток на расстоянии 130 см от пола. Или в 30–60 см от пола, если для него заготовлено место на низкой тумбе. Блок состоит из 3 электророзеток, гнезда для антенны и интернет-соединения. Оборудуя рабочее место, нужно предусмотреть два блока розеток. Первый располагается над поверхностью письменного стола (это приблизительно 90 см от пола, а второй делают выше пола лишь на 30 см). В него будет подключен стационарный компьютер.

Блок для телевизора включает в себя гнезда для антенны и интернет-соединения, а также три розетки

Если в комнате предполагается установить туалетный столик, что актуально особенно в спальнях, то для них играют те же правила, что и для рабочей зоны – 2 блока на расстоянии 30 и 90 см от пола. Монтируя электропроводку, не забудьте поставить несколько блоков розеток по периметру комнаты для подключения пылесоса, увлажнителя воздуха и прочих приборов. Выключатели располагают, как правило, при входе возле двери не менее чем в 10 см от проема и на высоте 75–90 см. Некоторые устанавливают выключатели со стороны коридора. Для пущего удобства не забывайте устанавливать дублирующие (проходные) выключатели для регулирования света, особенно, если ваше освещение не завязано на смартфоне или пульте управления.

5

Где еще нужны розетки в доме

Планируя разводку, не стоит выпускать из виду такие помещения, как балкон, прихожая, кладовая и тому подобные, ведь устанавливаемые там розетки и выключатели играют важную роль. Начнем с прихожей – первого помещения, которое встречает всех пришедших в дом. Здесь необходимо предусмотреть источник включения света. Высота этого выключателя, как и остальных в жилище, должна равняться 75–90 см. Что касается розеток, если размеры данного помещения небольшие, то достаточно будет одной двойной розетки для подключения пылесоса и обувной сушилки. Если коридор вытянут, то можно предусмотреть по блоку розеток с каждой из его сторон. Расстояние их от пола – 30–40 см, но если вам это неудобно, то вы может сами выбрать этот показатель в зависимости от личных предпочтений.

Если вы планируете оборудовать на балконе рабочий уголок или рекреационную зону, то там следует также позаботиться об обустройстве источников питания. Если планируется размещать стол для работы, то, как уже описывалось выше, – установите два блока розеток на разной высоте. Если же помещение будет использоваться только для отдыха, достаточно будет 1–2 блоков розеток на высоте 30 см выше напольного покрытия.

Если вы планируете устанавливать в квартире кондиционер, то предусмотрите для него розетку, отступив 30 см от потолка.

Установка розеток и выключателей в квартире по евростандарту удобна не для всех. Производя монтаж проводки и определяя места для будущих источников питания, в первую очередь опирайтесь на дизайн-проект помещения и личные потребности.

Высота розеток от пола: ⚡ стандарты установки выключателей

Строительство, ремонт, перепланировка квартиры тесно связаны с проблемой размещения точек электропитания. Высота розеток от пола, а также расстояние между выключателями и розетками – это важные вопросы, от решения которых зависит комфорт и безопасность.

Расчет фундамента

Попробуйте новый продукт

Следование стандартам позволяет устанавливать приборы в оптимальных местах комнат, кухни, ванной. Это минимизирует расход электротехнического оснащения и создаёт удобные условия для пользования помещением. Устанавливать розетки необходимо, придерживаясь принципов эргономичности и рекомендаций, которые отображены в строительной документации.

Расчёт количества и расположения розеток

Большое число бытовой техники, которой пользуется человек в течение дня, требует достаточного количества точек питания. Грамотный расчет исключает проблему поиска свободной розетки. Эту работу необходимо проводить еще на этапе планирования и создания дизайн-проекта жилого или служебного помещения.

При расчетах можно воспользоваться следующими рекомендациями:

  1. Полезно составить подробный перечень всего электрического оборудования, которым предстоит пользоваться. Необходимо учитывать также приборы, которые подключаются к электросети лишь изредка (например, пылесос, сушилка для обуви).

  2. Далее следует нарисовать план помещения, на котором показано расположение мебели и бытовой техники. Отметить места, в которых будет удобно подключать девайсы.

  3. Для простоты подсчета составляют таблицу, в которой указывают количество розеток и выключателей для всех зон.

При выборе местоположения розеток в квартире, необходимо учитывать расстановку крупногабаритной мебели. Если в будущем не планируется переставлять шкафы и столы на новое место, то намечать за ними розеточный блок нецелесообразно. Если такой уверенности нет, то рекомендуется предусмотреть электровыходы в каждом углу комнаты, а при большой длине стены дополнительно в центре. Предусмотренный запас в будущем обеспечит комфортное проживание.

В больших помещениях сложной или удлиненной конфигурации целесообразно предусмотреть установку переходных выключателей в двух крайних точках: на входе и выходе.

Стандарты и требования к высоте установки

Расстояние от пола до розетки выбирается согласно рекомендованным параметрам. Существуют разные подходы к их определению. Советский и европейский стандарты имеют как плюсы, так и минусы. Владельцы самостоятельно определяют, на какой высоте устанавливать USB-зарядку, выключатели, розетки.

Советский стандарт высоты

В СССР кабель проводили к розеткам, которые устанавливались на высоте 90 см. Этот параметр для выключателей составлял 160 см. Электротехнический норматив был просчитан, исходя из целей безопасности и удобства. Рабочие столы, комоды и другие малогабаритные предметы имеют высоту 70-80 см. Этим обусловлен выбор параметра для электровыходов. У такой высоты установки розеток есть несколько плюсов.

Во-первых, расстояние от пола не позволяет маленьким детям дотянуться до опасного объекта. Во-вторых, это удобно, если под потолком в комнате необходимо установить кондиционер. В-третьих, достаточная высота выключателей и розеток от пола не вынуждает взрослого человека наклоняться, чтобы включить прибор. Если выключатель находится высоко, под ним можно устанавливать мебель, рационально используя пространство.

При этом советский подход к определению расстояния многие считают неудобным. Переключателем света не могут без помощи взрослых пользоваться дети. Провода, идущие от прибора к розетке, оказываются в зоне видимости и портят эстетику помещения.

Евростандарт размещения

Европейские требования к высоте выключателей и розеточных гнезд отличаются невысоким уровнем. Для переключателей света высота от пола должна составлять 90 см. Если установить панель на таком расстояние, можно нажимать клавишу, не поднимая руки. Преимущество есть и для маленьких детей – они в состоянии самостоятельно включать и выключать свет в комнате. Однако такая локализация тумблера может помешать расположению малогабаритных или низких предметов (комода, кресла).

По евростандарту розетки устанавливают на уровне 30 см от поверхности пола. Небольшая высота позволяет визуально скрыть провода за мебелью, не портя внешнего облика комнаты и не создавая помех для передвижения. При подключении стационарных приборов (телевизора, стиральной машинки) это удобно и оправданно. Но многие пользователи считают, что устанавливать розеточный блок низко – это неудобно. При частом пользовании приходится совершать дополнительные движения.

Минимальные требования к расположению розеток

Чтобы выбрать оптимальное и безопасное место для электроточек, необходимо соблюсти некоторые условия. Согласно правилам устройства электроустановок (ПУЭ) высота от пола может составлять 100 см. В некоторых случаях в помещении устанавливаются особые типы розеточных устройств в специальных плинтусах, имеющих кабель-каналы.

Если в семье есть маленькие дети, то независимо от расстояния от пола рекомендуется монтировать розетки с защитными шторками, которые закрывают контакты.

Расстояние от выключателя до дверного проема должно составлять 10-15 см. Панель размещают со стороны дверной ручки, чтобы открытая дверь не мешала включению света. От пола выключатель размещают согласно выбранному стандартному параметру.

Расстояние розеток друг от друга

Оптимальное количество розеточных гнезд подбирается по площади комнаты, а минимальное расстояние между ними регламентируется электротехническими правилами. Возможны разные варианты установки. Розетки можно располагать поодиночке, группировать или использовать готовые розеточные блоки на несколько штепселей. Прежде чем делать посадочное гнездо для подрозетников, необходимо произвести разметку. Между их центрами должно быть не менее 71 мм.

В жилых комнатах на каждые четыре метра стены должна приходиться минимум одна розетка. В прихожих следует придерживаться правила – минимум одна электроточка на 10 квадратных метров. При этом сдвоенные экземпляры считаются за одну единицу.

Расположение и высота розеток от пола в ванной и кухне

При планировании электросхемы для ванной, следует помнить о нормативах. Они касаются не только расположения розеток и выключателей относительно поверхности пола, но и локализации относительно сантехнических приборов. Важными моментами установки являются:

  1. От душевой кабинки и ванны до розеток и выключателя отмеряют не менее 60 см.

  2. Из-за неудобства не рекомендуется размещать розетки на малой высоте от пола.

  3. Для бьюти-девайсов, фена, бритвы электроточки устанавливаются на уровне 1-1,5 метра.

  4. Запрещается монтаж розеточных выходов непосредственно в душевой кабине.

Кухня является помещением, для которого характерна повышенная влажность. Кроме того здесь собрано большое количество бытовой техники, нуждающейся в электропитании. Это создает повышенную нагрузку на электросеть, а также накладывает отпечаток на распределение и количество розеток и выключателей.

Высотный уровень и локализация розеточных блоков определяется рабочей необходимостью и формой кухонного гарнитура. План электропроводки и точек подключения к ней составляется индивидуально, но всегда с учетом правил безопасности. Для кухни действуют особые правила. Они касаются расстояния от розеток до раковины и плиты. Но нормам необходимо соблюдать дистанцию 50 см до мойки и 60 см до газового оборудования. От столешницы выдерживают высоту 10 см (от поверхности пола это составляет 1,3-1,5 метра). Точки электропитания не располагают непосредственно за подключаемым прибором. Их смещают в сторону, вверх или вниз, но не более чем на 100 см.

Видео с советами по высоте установки


Высота установки от напольных розеток, расположение выключателей и розеток в квартире

Понятно, что установка розеток и выключателей в комнате в большинстве случаев определяет степень комфорта. Не менее важно, что до их оптимального расстояния по высоте с точки зрения удобства предполагается наличие нормальной эксплуатации. В этом случае не будет нарушено их функциональное назначение, внутренние особенности существующего в доме расположения электроприборов.Стандартность установки розеток и выключателей составляет 100 сантиметров или 50 сантиметров от пола устройства.В этой модели удобно пользоваться розетками и выключателями звонить не надо. Именно по этой причине большинство владельцев собственной квартиры стараются заменить старую проводку на новую с другой установкой розеток и выключателей. Изменяя расстояние, можно повысить удобство использования розеток и выключателей.

Установка евростандарта, Гости или удобства

Установить розетки и выключатели по европейским стандартам, хорошая идея. Но в то же время ограничивается общими требованиями, которые так успешно заменили розетки и выключатели советского образца на новый, так сказать европейский стандарт.

Согласно европейскому стандарту розетки устанавливаются на высоте 0,3 м, а выключатель блока должен находиться на высоте не менее и не менее 0,9 метра от черного пола. Кроме того, в разных уголках нашей страны установленная стандартная высота может быть немного, но все же отличаться. Высота установки розеток и выключателей здесь может быть как меньше общего расстояния по евростандарту, так и больше.

Но, а если серьезно. что пока что не существует набора европейских стандартов в отношении высоты установки розеток и выключателей.

Правила электромонтажа, составленные требования в соответствии со стандартами МЭК, только что упомянутые о возможности установки розеток на удобном расстоянии от пола, что можно прочитать в гл. 6.6.30 Правила электромонтажа.

Именно по этой причине при проведении монтажных работ по установке приборов необходимо руководствоваться работой оборудования. Но не нарушает ограничений по высоте, разработанных и утвержденных в соответствии с общепринятыми нормативными документами.То есть норма, связана не только с расположением розеток и выключателей, но и с безопасностью, а также с установкой электропроводки и электромонтажных устройств. (СЭП-7 Отечественная электрика гл.7.1.48-7.1.54).

высота установки выключателей и розеток

Рекомендации по установке электромонтажных устройств

Но применительно к советскому стандарту простота установки розеток и выключателей вызывает большие сомнения. Как показала практика, ранее использовавшийся стандарт не соответствует условиям удобной эксплуатации, что не является пресловутым европейским стандартом, который был более подходящим для нас, чем старый советский ГОСТ.

А розетки и выключатели, устанавливаемые при входе в комнату, должны быть не выше, чем на уровне опущенных рук взрослого пользователя среднего роста. Причем прямо монтируются розетки и выключатели стандартного расстояния при входе в комнату. Это необходимо для того, чтобы можно было быстро найти устройство даже в темноте.

Конечно, следует отметить, что устанавливаемые точечные электроустановки соответствуют нормам в соответствии с удобством их использования.Только полностью соблюдайте расстояние и высоту 0,3 метра для розетки и 9 метров для выключателей, поскольку необходимой и истинной стандартной высоты быть не должно.

Кроме того, при большой площади помещения, для управления его освещением лучше устанавливать розетки и выключатели в разных точках комнаты. Для этих целей вводятся переключатели. Понятно, что очень сложно попасть в комнату в темноте, например, найти выключатель и включить свет.

Идеальный вариант, установка выключателей и розеток

Следовательно, наиболее подходящим вариантом является установка розеток на отсутствие отключающих устройств тока утечки, то есть устройств с дифавтомами, УЗО, что напрямую связано с курильщиками с санузлами. В данном случае все электрические устройства, это касается как розеток, так и выключателей бытовой техники, например стиральных машин, где есть необходимость их выноса, например, на стену в коридоре.

Кроме того, следует обратить особое внимание на те места на кухне, где находится наибольшее количество электроприборов. Речь идет о установке розеток за столом на кухне, где это возможно и необходимо установить пару запасных розеток.В данном случае наиболее распространенным является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. Количество розеток должно быть установлено на максимальное пользование.Это предусмотрено удобное средство, предполагающее, что при ремонте необходимо учитывать простоту использования, здравый смысл и требования в соответствии с регламентом.

На что обращать внимание при выборе розетки

Выключатель света

и высота розеток: что правильно?

Правильно ли высота вашей электрической арматуры?

ROB CLAY-PARKER, MD УСЛУГИ ГАРАНТИЙНОЙ ПОДДЕРЖКИ В ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ - ОПУБЛИКОВАНО 11. 07.2016.

Вы когда-нибудь задумывались, какая высота настенных розеток должна быть от пола? Или вы установили другую электрическую арматуру на неправильной высоте? Здесь мы исследуем требования к высоте для выключателей света и электрических розеток.

Требования к высоте розетки и выключателя:

Все настенные выключатели света и розетки должны быть встроены на необходимой высоте.

Подробная информация о высотах электромонтажных работ:

Только в новых жилищах выключатели и розетки для освещения и другого оборудования должны находиться на расстоянии от 450 мм до 1200 мм от уровня готового пола.

Потребительские блоки следует устанавливать так, чтобы переключатели находились на высоте от 1350 мм до 1450 мм над уровнем пола.На этой высоте потребительский блок недоступен для маленьких детей, но доступен для других людей, когда они стоят или сидят.

Требуется:

Для выключателей и розеток они указаны в Утвержденном документе M, который поддерживает Часть M Строительных норм (Англия и Уэльс).

Утвержденный документ M не рекомендует высоту для новых потребительских устройств, но рекомендуемые размеры, указанные в разделе подробностей, обеспечат соответствие требованиям Части M.

Кроме того, дверные звонки, домофоны, розетки для телевизоров и телефонные розетки должны быть установлены в доступных местах, как указано в Утвержденном документе M.

Почему электрические компоненты необходимо устанавливать на определенной высоте?

Сделать их доступными для людей с ограниченными возможностями и помочь облегчить независимую жизнь для всех людей с ограниченными возможностями.

Высот электрооборудования жилых помещений

Фотография предоставлена ​​Elecsa

Целью данной темы является объяснение требований BS 7671, Часть M Строительных норм Англии и Уэльса и BS 8300: 2009 (Проектирование зданий и их подходы для удовлетворения потребностей людей с ограниченными возможностями), касающихся монтажной высоты. оборудования в жилищах.

Кроме того, в эту тему будут включены рекомендации по высоте установки оборудования в жилых помещениях с риском затопления, а также по размещению розеток рядом с раковинами.

Требования BS 7671

BS 7671 требует, чтобы розетка на стене или подобной конструкции была установлена ​​на достаточной высоте над полом или любой рабочей поверхностью, чтобы минимизировать риск механического повреждения розетки или соответствующей вилки и гибкого шнура во время вставки. , использование или снятие вилки (Правило 553.1.6). Цель требования - избежать повреждений, которые могут возникнуть в результате слишком тугого перегиба гибкого шнура между вилкой и полом или рабочей поверхностью.

Кроме того, требуется, чтобы монтажная высота настенных розеток и других аксессуаров была достаточной, чтобы избежать намокания или ударов, например, в результате чистки пола (см. Группы правил 522.3 и 522.6).

Требования части М СНиП

Часть M Строительных правил, которая применяется в Англии и Уэльсе, требует, чтобы люди могли получить доступ к зданию и его объектам и использовать их.

Раздел 1.18 Утвержденного документа M, который применяется к новым жилищам, включает в себя цель оказания помощи людям, чья досягаемость ограничена, для более удобного использования жилища, путем размещения настенных выключателей и розеток на подходящей высоте.

Одним из способов достижения вышеуказанной цели является установка выключателей и розеток для освещения и других аксессуаров в жилых помещениях на соответствующей высоте от 450 мм до 1200 мм от уровня отделанного пола (см. Рис. 1).

BS 8300: 2009 - это свод правил, который включает рекомендации по высоте установки электрического оборудования для нужд людей с ограниченными возможностями.Рекомендации применимы к проектированию новых зданий и для оценки доступности и пригодности существующих зданий и их улучшений, хотя они не применяются к жилым помещениям или жилым зданиям, предназначенным исключительно для использования людьми с ограниченными возможностями. Верхний и нижний пределы монтажной высоты, указанные в BS 8300, воспроизведены в Таблице 1.

Некоторые значения высоты в таблице 1 выходят за пределы максимальной монтажной высоты 1200 мм и минимальной высоты 450 мм.

В таких случаях может быть целесообразно выбрать высоту установки, которая соответствует рекомендациям таблицы 1 и утвержденного документа M.Если установка розетки на верхнем пределе высоты может создать повышенную опасность споткнуться, например, если ребенок споткнется о гибкий шнур, подключенный к розетке, следует рассмотреть возможность установки розетки на нижнем пределе высоты. Для обеспечения доступа для инвалидов-колясочников розетки, переключатели и органы управления должны располагаться на расстоянии не менее 350 мм от углов комнаты.

Жилища, подверженные затоплению. Руководство по вопросам, связанным с затоплением, приводится в публикации под названием «Подготовьте свою собственность к затоплению», а бесплатную электронную копию можно загрузить, посетив раздел «Наводнение» на веб-сайте Агентства по окружающей среде www. environment-agency.gov.uk. Дальнейшие инструкции по затоплению (включая риск затопления) приведены в Утвержденном документе C - Подготовка площадки и устойчивость к загрязнителям и влаге, который применяется в Англии и Уэльсе, можно загрузить, посетив веб-сайт строительных норм и правил правительства Великобритании www.planningportal.gov.uk . При проведении работ в жилище, подверженном риску затопления, следует учитывать следующие вопросы, некоторые из которых включены в раздел «Подготовьте вашу собственность к затоплению»:

  • Электрооборудование, такое как потребительские блоки, счетчики (по согласованию с дистрибьютором) и розетки, следует устанавливать выше ожидаемого уровня затопления.
  • Кабели, подающие питание на нижний пол, должны быть проложены через верхний пол, чтобы предотвратить возможное повреждение от наводнения нижнего пола.
  • Кабели, которые могут быть повреждены из-за затопления, следует протянуть в пластиковый кабелепровод. В таких трубопроводах требуются дренажные отверстия, чтобы предотвратить скопление воды в нижних точках трубопровода, тем самым снижая риск длительного повреждения водой кабелей и связанного с ними оборудования. Предоставление таких трубопроводов может сократить объем работ по замене проводки, необходимых после наводнения (в зависимости от количества воды и грязи, попадающих в такие каналы и связанное с ними оборудование).

Что касается оборудования, принадлежащего распределителю электроэнергии, Правила безопасности, качества и непрерывности электроснабжения (ESQCR) 2002 требуют, чтобы распределитель устанавливал и, насколько это практически возможно, обслуживал оборудование для предотвращения опасности (Правило 24 ESQCR ссылается). В соответствии с требованиями Правила 24 дистрибьютор может быть обязан учитывать затопление.

13 A Розетки BS 1363 и аналогичные аксессуары, устанавливаемые рядом с раковиной, краном или умывальником.

Чтобы уменьшить влияние брызг, розетки и аналогичные аксессуары, как правило, должны устанавливаться на расстоянии не менее 300 мм (в идеале не менее 1000 мм) в горизонтальной плоскости от краев раковины. кран или умывальник.

Для получения дополнительной информации посетите: www. elecsa.co.uk

Страница не найдена - Legrand

Группа | 01.12.2021

Legrand был удостоен знака различия Европейского и международного стандарта гендерного равенства (GEEIS), который был учрежден Arborus и прошел аудит Bureau Veritas Certification. Эта награда свидетельствует о прогрессе, достигнутом Группой за многие годы с точки зрения разнообразия, профессионального равенства и инклюзивности - принципов, которые лежат в основе стратегии Legrand в области управления персоналом и корпоративной социальной ответственности.

CSR | 12.02.2020

Legrand заняла 33-е место в общем рейтинге и 2-е место в категории «Электроматериалы и оборудование».

| 26.11.2020

Legrand получил Гран-при Proxinvest «2020 ESG Innovation». Премия награждает европейскую компанию за ее инновационные методы в области «ESG».

Финансы | 11.05.2020 07:30

Хорошие результаты в третьем квартале
Стабилизация продаж по сравнению с третьим кварталом 2019 года
Восстановление скорректированной операционной маржи и свободного денежного потока

Первые девять месяцев: хорошие результаты в условиях беспрецедентного кризиса
Органическое изменение продаж: -10%
Скорректированная операционная маржа: 18. 7%
Свободный денежный поток: 13,8% от продаж

Продолжение внедрения модели Legrand

CSR | 10.01.2020

Эти решения являются результатом целенаправленной политики в области инноваций и приобретения, проводимой Группой.Legrand в настоящее время является второй по величине компанией в Европе на рынке вспомогательного жилья, особенно после приобретения Intervox (Франция), Tynetec, Jontek и Aidcall (Великобритания) и Neat (Испания).

группа | 21.09.2020

Международное жюри на конкурсе XXVI Compasso d’Oro ADI Award присудило Living Now , революционному модельному ряду электрических элементов управления Bticino, итальянского отделения Legrand Group, награду Honorable Mention .

Финансы | 31. 07.2020 19:30

Legrand назначил Exane, вступивший в силу 3 августа 2020 г., и на начальный период, истекающий 31 декабря 2020 г., с возможностью негласного продления впоследствии на периоды в двенадцать месяцев, для реализации соглашения о ликвидности, которое соответствует решению Autorité des marchés financiers. (AMF) № 2018-01 от 2 июля 2018 г., касающийся заключения договоров ликвидности по акциям в качестве принятой рыночной практики, и стандартного договора Французской ассоциации финансистов (AMAFI) от 15 января 2019 г.

Финансы | 31. 07.2020 07:30

Группа мобилизована для всех заинтересованных сторон

Показывает хорошую стойкость в очень неблагоприятных условиях
Органическое изменение продаж: -15.2%
Скорректированная операционная маржа: 17,5%
Множество мер по адаптации к последствиям кризиса
Прочное финансовое положение ...

Группа | 07.02.2020

Legrand стремится к 2050 году ликвидировать чистые выбросы парниковых газов во всех сферах своей деятельности при уровне глобального потепления, ограниченном 1. 5 ° С.

Группа | 07.02.2020

Legrand занимает 16-е место в таблице за 2019 год, что лучше, чем в предыдущем году, когда компания занимала 25-е место.

Финансы | 05.12.2020 20:30

Legrand сегодня завершила выпуск облигаций с фиксированной ставкой на сумму 600 миллионов евро, сроком погашения 10 лет и годовым купоном 0. 75%.

Эта операция увеличивает средний срок погашения облигационного займа до 6,7 лет со следующим сроком погашения, установленным на 19 апреля 2022 года, на сумму 400 миллионов евро.

Успех этого выпуска, на который были подписаны 3,2 раза, еще раз демонстрирует уверенность инвесторов в надежности модели развития Legrand.

Финансы | 05.07.2020 07:30

Ответственная мобилизация для преодоления последствий кризиса здравоохранения

Показатели показали хорошее сопротивление в первом квартале 2020 года
Органическое изменение продаж: -7,3%
Скорректированная операционная маржа до приобретений: 18. 7%
Твердый баланс и финансовое положение

...

Напольная розетка - Все производители в области архитектуры и дизайна

14 компании | 52 товары

{{# pastedProductsPlacement4.length}} {{#each pastedProductsPlacement4}} {{#if product.activeRequestButton}}

{{requestButtonContactLabel}}

{{/если}}

{{product.productLabel}}

{{product.model}}

{{#each product.specData: i}} {{name}} : {{value}} {{#i! = (product. specData.length-1)}}
{{/ end}} {{/ each}}

{{{product.idpText}}}

Сравните этот продукт Удалить из инструмента сравнения

{{productPushLabel}}

{{#if product.newProduct}} {{/если}} {{#if product.hasVideo}} {{/если}} {{/ each}} {{/pastedProductsPlacement4.length}} {{# pastedProductsPlacement5.length}} {{#each pastedProductsPlacement5}} {{#if product.activeRequestButton}}

{{requestButtonContactLabel}}

{{/если}}

{{product. productLabel}}

{{product.model}}

{{#each product.specData: i}} {{name}} : {{value}} {{#i! = (product.specData.length-1)}}
{{/ end}} {{/ each}}

{{{product.idpText}}}

Сравните этот продукт Удалить из инструмента сравнения

{{productPushLabel}}

{{#if product.новый продукт}} {{/если}} {{#if product.hasVideo}} {{/если}} {{/ each}} {{/pastedProductsPlacement5.length}}

Связаться с нами

. .. услуги, необходимые для рабочих станций, энергетики, данных и телефонии; Этаж Распределение: подпольные боксы и выступающие башни для установки как в плавающих, так и в цементных полах ; Потолок- , этаж ...

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

розетка

КОЛОННЫ И МИНИКОЛОННЫ

... услуги, необходимые для рабочих станций, энергии, данных и телефонии; Этаж Распределение: подпольные боксы и выступающие башни для установки как в плавающих, так и в цементных полах ; Потолок- этаж . ..

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

Тройная розетка с защитным заземлением, дюропласт черный Текстильный кабель красный 2.5 мес. Материал: дюропласт

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

Тройная розетка с защитным заземлением, дюропласт черный Текстильный кабель черный 2. 5 мес. Материал: дюропласт

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

Тройная розетка с защитным заземлением с угловой вилкой, черный дюропласт Текстильный кабель красный 2.5 мес. Материал: дюропласт

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

розетка

ЭЛИТА B10: 316L

Корпус из огнестойкого термопласта, не содержащий галогенов РАЗМЕР 100X100X59 ММ РЕГУЛИРУЕМАЯ ВЫСОТА 59 ДО 99 ММ УСТОЙЧИВОСТЬ К УДАЛЕНИЮ 2 ТОННЫ СПЕЦИАЛЬНАЯ УПЛОТНЕНИЕ (IP67) КАБЕЛЬНЫЙ ВВОД НОКАУТОВ СТОРОНЫ МОНТАЖНОЙ КОРОБКИ УСТАНОВЛЕНЫ. ..

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

розетка

ЭЛИТА B10: MS58

Корпус из огнестойкого термопласта, не содержащий галогенов РАЗМЕР 100X100X59 ММ РЕГУЛИРУЕМАЯ ВЫСОТА 59 ДО 99 ММ УСТОЙЧИВОСТЬ К УДАЛЕНИЮ 2 ТОННЫ СПЕЦИАЛЬНАЯ УПЛОТНЕНИЕ (IP67) КАБЕЛЬНЫЙ ВВОД НОКАУТОВ СТОРОНЫ МОНТАЖНОЙ КОРОБКИ УСТАНОВЛЕНЫ...

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

Устанавливается вместе с держателем механизма водонепроницаемого напольного бокса Elite B10 ФОРМАТ 1 МОДУЛЬ 45X45 ММ ФОРМАТ 2 МОДУЛЯ 22,5X45 ММ РОЗЕТКИ POWER В ЛЮБОЙ СТРАНЕ ДЕРЖАТЕЛЬ ДЛЯ 1. ..

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

... выставочные площади - коробки этажа выделяются своим прекрасным дизайном, а также повышают ценность высококачественных площадей этажа . Больше места для подключения Установочная розетка GES R2 предварительно оборудована ...

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

Система идеально подходит для гибкой подачи питания и данных на рабочие станции, в системы перегородок, фальшполы , и другие типы соединений. Готовность к будущему - шаг за шагом STEP воплощает принцип модульности ...

Сравните этот продукт Удалить из инструмента сравнения

Посмотреть другие продукты
BACHMANN

Связаться с нами

... качественные решения по дизайну и функция. Основание башни пробито, поэтому она совместима с фальшполом . Цель Дом / Гостиница / Отдельно стоящее офис Заметки стандартные высоты: 450 мм 1000 . ..

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

розетка

ПОВОРОТНЫЕ УДЛИНИТЕЛИ

Может быть легко установлен на столе или под столом или в держателе кабеля Gotessons для конференций.Регулируемый на 360 °. Защищает от электрической перегрузки и риска перегрева. Также доступен с настольным зажимом.

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

. .. все этажей с единой ссылкой IP66: установка внутри и снаружи помещений IK10: устойчивость к механическим ударам и интенсивным прохождениям После установки пластиковая манжета не видна Установка на этаже ...

Сравните этот продукт Удалить из инструмента сравнения

Посмотреть другие продукты
ARPI

Связаться с нами

Сравните этот продукт Удалить из инструмента сравнения

Посмотреть другие продукты
GROUPE ARNOULD

Связаться с нами

Подставка на этаже является неотъемлемым элементом любого бюро или конференц-зала. Каждый этаж pod tank оборудован монтажными пластинами с большим количеством места для различного количества модулей. Монтажные планки ...

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

Всегда на шаг впереди Новая система связи.Установка на 50% быстрее Новая система клемм без отслаивания. Вставьте, нажмите и вперед, не отслаивая кабель. Новая система центральных рам для независимой установки ...

Сравните этот продукт Удалить из инструмента сравнения

Посмотреть другие продукты
Simon

Связаться с нами

Полная организация: интегрированная система кабельных вводов и стоек для ЦП с линейной конструкцией, идеально подходящая для рабочих станций, офисов руководителей и столов для совещаний.

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

Переносные вышки

Vesta обеспечивают зарядку в гостиных, местах общего пользования и везде, где собираются люди.Благодаря наличию до четырех розеток и двух портов USB-A, Vesta представляет собой мобильный концентратор, который можно легко использовать совместно.

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

Интересная серия круглых или прямоугольных коробок, предназначенных для выключателей или розеток , европейского стандарта, а также Schuko или французского стандарта.Все изделия отлиты из латуни: возможно исполнение крышки из керамического «керамогранита». ...

Сравните этот продукт Удалить из инструмента сравнения

Посмотреть другие продукты
Aldo Bernardi

СКАЖИТЕ НАМ О ЧЕМ ВЫ ДУМАЕТЕ

Ваш ответ учтен.Спасибо за помощь.

Подпишитесь на нашу рассылку новостей

Спасибо за подписку

Возникла проблема с вашим запросом

Неверный адрес электронной почты

Получайте обновления в этом разделе каждые две недели.

Средняя оценка: 3.4 / 5 (количество голосов: 19)

С ArchiExpo вы можете: Найти дистрибьютора или реселлера поблизости | Свяжитесь с производителем, чтобы узнать предложение или цену | Изучите характеристики продуктов и технические характеристики основных брендов | Просмотреть каталоги в формате PDF и другую онлайн-документацию

A Руководство по размещению настенных электрических переключателей

Многие аспекты установки электропроводки имеют очень специфические правила, изложенные в Национальных электротехнических правилах (NEC) и местных строительных нормах.Однако NEC ничего не говорит о точной высоте настенных электрических выключателей. Расположение настенных коробок для выключателей остается на усмотрение домовладельца и строителя. Тем не менее, строители и электрики следуют некоторым стандартным строительным стандартам, чтобы гарантировать, что выключатели будут расположены на удобной для большинства людей рабочей высоте. Стандартные положения переключателя могут отличаться, однако, для особых обстоятельств, например, в доме, где живут люди в инвалидных колясках или с физическими ограничениями.

Настенные переключатели в стандартной конструкции

Обычно настенные выключатели для осветительных приборов в стандартной жилой застройке устанавливаются так, чтобы настенные выключатели находились где-то на высоте от 48 до 52 дюймов над полом.У этого есть несколько преимуществ. Во-первых, он помещает переключатель на удобную высоту для большинства людей в положении стоя. Во-вторых, это упрощает монтаж стеновых панелей при строительстве дома. Стандартные листы стеновых панелей шириной 4 фута устанавливаются горизонтально в большинстве новых домов, и если распределительные коробки установлены на расстоянии около 48 дюймов от пола, это позволяет легко измерять, маркировать и разрезать стеновые панели по размеру.

Распределительную коробку можно установить так, чтобы ее верх или низ находились на отметке 48 дюймов, или он мог быть отцентрирован на отметке.Плотники, устанавливающие стеновые панели, могут легко вырезать отверстия в панелях, чтобы они поместились вокруг распределительной коробки. Размещение нижней части распределительной коробки на высоте 48 дюймов от пола означает, что верх коробки упадет на 52 дюйма над полом. Это позволяет установщику гипсокартона вырезать отверстие распределительной коробки из верхнего листа стеновой панели, при этом нижний лист должен находиться заподлицо с дном распределительной коробки.

При ремоделировании приложений вы можете измерить распределительные коробки в готовых частях дома и убедиться, что новые переключатели в реконструированных областях соответствуют таковым в остальной части дома.

Особые ситуации

Стандартная высота от 48 до 52 дюймов может варьироваться для людей, которые считают другой рост более комфортным, а для специальных применений применяются другие стандарты.

Жителей с ограниченными физическими возможностями

Если один из членов вашей семьи значительно ниже среднего роста или пользуется инвалидной коляской, вы можете установить переключатели ниже, чтобы им было удобнее. Хотя стандарты ADA (американцы с ограниченными возможностями) не рекомендуют конкретную высоту настенных переключателей, многие строители, знакомые с такими ситуациями, рекомендуют устанавливать настенные переключатели на высоте 36 дюймов от пола, чтобы они были легко доступны для людей в инвалидных колясках.

Выключатели над столешницами

Переключатели, расположенные над столешницами, могут отличаться по расположению в зависимости от возраста дома и типа кухонных шкафов. Вообще говоря, настенные выключатели должны быть примерно на 4 дюйма над столешницей. Поскольку стандартная высота большинства базовых шкафов со столешницей составляет около 36 дюймов, это означает, что нижняя часть распределительной коробки должна опускаться как минимум на 40 дюймов над полом. Это позволяет выключателю очищать стандартную столешницу.

Точное положение настенного переключателя над столешницей может варьироваться в зависимости от конкретной ситуации, например места падения верхних шкафов. Некоторые строители пытаются разделить разницу между верхом столешницы и низом верхнего шкафа при установке настенных выключателей.

Выключатели печи

Выключатели, используемые для отключения печи, также могут различаться по высоте. Установка этой высоты - это вопрос суждения, и она зависит от компоновки печи.Очень часто этот переключатель располагается немного выше стандартных 40-52 дюйма.

Выключатели для утилизации мусора

Когда переключатель для мусороуборочной машины находится над столешницей, следуйте тем же инструкциям, что и для других переключателей на столешнице. Если переключатель находится под раковиной, установите его как можно выше, чтобы минимизировать наклон. В этой ситуации вы можете добавить переключатель, который контролирует электропроводку посудомоечной машины, поскольку это дает вам удобную точку отключения, которая упрощает любые будущие работы по обслуживанию посудомоечной машины.

Джакузи или гидромассажные ванны

Еще один специальный переключатель, который следует учитывать, - это переключатель таймера, который может быть подключен к вашей гидромассажной ванне или гидромассажной ванне. NEC предъявляет особые требования к расположению переключателя - он должен находиться на расстоянии не менее 5 футов от ванны. Это гарантирует, что вы не сможете дотянуться до переключателя, стоя или сидя в воде - мера безопасности для предотвращения потенциально смертельных ударов. Кроме того, вы можете установить этот переключатель выше стандартных 48–52 дюймов, чтобы маленькие дети не могли управлять ванной.

Высота установки выключателей света. Высота установки выключателей и розеток от пола. Стандартная высота для установки выключателей и розеток.

При проведении капитального или мелкого ремонта в квартире или в загородном доме часто проводится замена инженерных коммуникаций.

В этом случае особенно актуален вопрос, на каком расстоянии от пола делать розетки и устанавливать выключатели света.

Расположение электрических розеток и выключателей


Электромонтаж в земле

На следующем фото показаны котлованы, подготовленные для подключения к электросети, и ответвления к автоматическим воротам и, возможно, домофону.Прокладывая кабели в землю, обязательно правильно пометьте их концы. Второе важное дело - укрыть проложенные ранее электрические кабели голубой фольгой. Эта практика является предупреждением об электропроводке котлована во время последующих раскопок. Иллюзия в том, что мы все вспомним и как это было закопано и установлено.

К сожалению, мастера и электрики должны следить за каждым этапом строительства. Вы хотите чего-то хорошего или хотя бы получить это.На следующем фото показаны две синие сваи, которые подводятся к главному выключателю в доме. После проверки местности, то есть обливания одной лисы водой из распределительного устройства выяснилось, что вода текла с двух свай и к тому же была грязной. Это означает, что под фундамент повредились сваи. Когда это произошло и на какой стадии строительства?

В результате планирования мы сможем рассчитать достаточное количество устройств и предотвратить последующую нехватку источника питания для конкретного устройства.Не менее важным моментом при планировании расположения электроприборов является расстояние от пола до розетки. Неправильно подобранная высота сделает их последующее использование неудобным и, возможно, небезопасным.

Однако известно, что теперь необходимо выкопать землю, возможно, для того, чтобы выковать фундамент и устранить неисправность. Планируя электромонтаж, рекомендуется заранее решить, какая дверь будет открыта, чтобы установить переключатели и разъемы с правой стороны.На практике гнездо пригодится во всех углах комнаты. Стоит учесть «бонусные» кабели. Например, кабели громкоговорителей от телевизора до угла стены скрыты под штукатуркой там, где будут громкоговорители. Другой пример - слепой мониторинг или установка сигнализации.

  • В первую очередь на основе стандартных зон установки.
  • Эксперименты и сокращения всегда плохо заканчиваются.
  • Лучше иметь одну розетку больше, чем одну розетку.
  • Но не переусердствуйте.
Распределительный щит абонента имеет отдельное освещение и отдельные цепи для подключения разъемов, размер которых соответствует количеству светильников и розеток, установленных в доме абонента. Допустимый ток проводимости означает постоянное значение силы тока, которое проводник может выдержать без постоянной температуры, превышающей определенное значение. По номинальному току - допустимый ток проводимости, на котором предусмотрена электроустановка. Под током перегрузки понимается любой ток, превышающий номинальный, создаваемый в безупречной электрической цепи.Короткое замыкание по току - это перегрузка по току, вызванная незначительным дефектом импеданса между точками, которые потенциально могут различаться во время нормальной работы. Под дефектным током подразумевается ток, возникающий в результате проникновения или загрязнения изоляции. «Замыкание на землю» означает ток короткого замыкания, протекающий в землю. Под электрической колонкой понимается соединительная часть, соединяющая ответвление с электроприводом потребителя. Электрическое соединение означает часть системы распределения электроэнергии между электрической сетью и выходными клеммами электросчетчика.2


Итак, открываем раздел, в котором указаны требования к устройству электропроводки в жилых домах, и видим следующее:

  1. Расстояние розеток и выключателей от пола в жилых помещениях составляет не то же самое. . Розетки устанавливаются на высоте 20-30 см от поверхности пола, а устройства управления освещением - выше.

Важно: если в семье есть маленькие дети, в обязательном порядке необходимо установить под вилку домкраты, снабженные специальными защитными шторками.

Выдержки из Правил электромонтажа

Электрическое соединение - это соединительный элемент между распределительной линией и ответвлением. Электрическое подключение может быть под землей. Разветвительная выемка означает ответвление, к которому подключается электрическое соединение между колонной и установленными электрическими элементами и где осуществляется защита электрической колонки от перегрузки и короткого замыкания. Изоляционные полы - это полы из материалов, которые по своей природе изолируют, или полы из изоляционных материалов, установленных на неизолированных опорах.

  1. На вопрос, как далеко от пола устанавливаются розетки в кухонных помещениях, ЭМИ дает четкий ответ на высоте 1,3 м от поверхности пола. Но следует учитывать, что это правило можно изменить в соответствии с расстановкой и высотой мебели.

Важно: следует помнить о требованиях, изложенных в п. 7.1.50 ПУЭ: наименьший зазор от электрического разъема до газопровода должен быть не менее 0.5 мес.

Условия, которым должен соответствовать персонал при установке в помещении. Выполнение внутренних электроустановок должно осуществляться персоналом энергоснабжающих предприятий или персоналом других уполномоченных органов. Несоблюдение правил из-за электропроводки и факта запуска электроустановок других единиц или лиц, кроме тех, которые предусмотрены в предыдущих статьях, наказывается в соответствии с законом из-за тяжести совершенного преступления и последствий, которые могут результат этих работ.

  1. А теперь попробуем разобраться, какое расстояние от розетки до пола должно быть в помещении с повышенной влажностью. Согласно техническим нормам в ванных комнатах, душевых и саунах установка электроприборов должна производиться на высоте 1 метр от поверхности пола.


Технические условия на выполнение внутренних установок Любые новые работы, улучшения, отделения или модификации внутренних установок 3.Он начнется только после того, как электроэнергетическая компания утвердит заявку на начало работ и план установки, составляющий предварительное досье. Предварительный установочный файл будет подготовлен авторизованным электриком в двух экземплярах и будет включать: общий план здания, в котором будет проводиться внутренняя установка; индикация положения электрощита; мощность и количество ламп и электроприборов, предназначенных для установки в этих помещениях.

Важно: Не устанавливайте электрические розетки непосредственно в душе и парной.

Еще один важный момент: в соответствии с п.7.1 правил электроустановок расположение розеток и выключателей должно осуществляться на расстоянии не менее 0,6 метра от двери душевой кабины. Причем подключение электроприборов в помещениях с повышенной влажностью должно осуществляться через устройство защитного отключения (УЗО).

Проведя анализ возможности и условий подключения к электрической распределительной сети будущего абонентского салона, поставщик утверждает представленный план. Один экземпляр остается у поставщика, а другой возвращается подрядчику, который может приступить к работе. При этом следует учитывать, что энергоблок может проектировать, выполнять производственные работы и обеспечивать электроэнергией только здания на дорогах общего пользования. После завершения установок, предусмотренных в предварительном файле, и завершения подключения заявитель заполнит и отправит поставщику через уполномоченного электрика установщика окончательное досье на установку, которое будет включать: запрос на подключение; Это означает, что установка соответствует применимым стандартам, нормам и правилам; план квартиры по отношению к остальной части дома и ориентация на улицу, назначение каждой комнаты; принципиальная электрическая схема с указанием расположения ламп, выключателей, розеток и щитов; Схема разводки с разрезом электрических проводов на выходе распределительного щита.


Ситуация за границей

В соответствии с британским стандартом BS7671:

  • Розетки можно устанавливать на расстоянии 450-1200 мм от поверхности пола.
  • Ограничений по количеству электроприборов в помещении нет.

В соответствии со стандартами, изложенными в Национальном электротехническом кодексе США (NEC), а именно в разделе 210.52 (A) (1):

Где правильно установить в детской

При выполнении внутренних электрических установок должны быть приняты меры защиты меры против прямого поражения электрическим током и травм при непрямом контакте в соответствии с «Правилами охраны труда».В зависимости от характера оборудования и конкретных условий эксплуатации, в зависимости от характера оборудования и конкретных условий эксплуатации будут недоступны: электрическая изоляция всех токопроводящих элементов, входящих в рабочие цепи тока; использование защитных чехлов; обеспечение надежно закрепленных корпусов на опорах, через которые в отверстия не могут попасть живые элементы вручную; расположение на обычно недоступных высотах. четыре.

  1. Розетки следует устанавливать на расстоянии не менее 6 футов (1.8 м) друг от друга. Расстояние рассчитывается по стенам по линии пола. Таким образом, первый разъем можно установить через 1,8 метра от дверного проема, следующий - через такой же промежуток и так по периметру, постепенно переходя из комнаты в комнату.
  2. Розетки устанавливаются на высоте 30,5-41 см (12-16 дюймов). Расчет высоты ведется от пола, раковины в ванной или от кухонной столешницы. Однако эти параметры могут быть пересмотрены исходя из особенностей дизайн-проекта и характеристик используемой мебели.

Особенности расположения переключателей


Для защиты от косвенного поражения электрическим током элементы, которые обычно не находятся под напряжением, но могут находиться под напряжением из-за неисправности установки, будут обеспечены соответствующими мерами защиты. Для этого бытовая техника будет ассоциироваться с охраной. Нулевой защитный проводник будет установлен отдельно между клеммой нулевой защиты распределительного устройства и розеткой защитного контакта, расположенной в месте, где нет электроизоляционного пола.Нулевой защитный зажим платы будет подключен отдельным нейтральным проводом к нулевому зажиму клеммной колодки.

Когда мы разобрались с разъемами, попробуем определить, какая инструкция по установке на переключатели. Сегодня на специализированных форумах есть множество аргументов в пользу той или иной высоты монтажа электроприборов. Какое единственно правильное мнение?

В советское время установка бытовых рубильников производилась на уровне глаз взрослого человека, который равен 170-180 см.Сегодня стандарты монтажа соответствуют так называемым европейским стандартам. По этим правилам высота установки составляет 80-90 см от уровня пола.

Соединение между защитным нулевым выводом и ветвями нерва и нулевой электрической сетью будет достигаться одним нулевым рабочим и защитным проводником при следующих условиях: нейтральный проводник соединения должен иметь сечение с более высокой степенью Более сечение фазного проводника; соединение нейтрального провода должно быть подключено к нейтральному проводу электрической распределительной сети двух различных соединений и к распределительному щиту в ответвлении через два разных зажима; нейтральный провод должен быть закреплен таким образом, чтобы соединение с зажимом механически не касалось сети или ответвления; рейка усиления, к которой подключается соединение, должна быть соединена с нулевым проводом сети.

Если установка рубильника производится в непосредственной близости от двери, зазор от него до дверной коробки должен быть не менее 10 см. Считается, что такое расположение намного удобнее эталона советских времен.

В Правилах устройства электроустановок (ПУЭ) конкретные параметры удаленности выключателей от пола не приводятся.

Для выполнения внутренних электроустановок должны использоваться соответствующие материалы и устройства.Окружающая среда, опасность поражения электрическим током и опасность пожара. Если комнату или комнату в комнате можно разделить на несколько категорий, будут приняты особые меры защиты. Избегайте размещения электрических установок по тому же маршруту, что и трубы других установок. Запрещается установка непосредственно на горючие элементы конструкции проводов, пластиковых труб и электроприборов.

Установка этих материалов и устройств на элементы конструкции из горючих материалов допускается только в том случае, если они вставлены из негорючих материалов.При необходимости будут использоваться: слои штукатурки толщиной не менее 1 см: полосы асбеста, превышающие 3 см с обеих сторон, провода или трубки; Негорючие пространства, которые распределят элементы электроустановки на расстоянии не менее 3 см от горючих элементов. Аналогичные меры следует предпринять и в случае подземной штукатурки.

Несмотря на это, в обязательном порядке следует учитывать следующие рекомендации:

  • Пункт 7.1.48. Бытовые электроприборы следует устанавливать от дверных проемов душевых кабин на расстоянии не менее 0.6 мес.
  • Пункт 7.1.50. Бытовые электроприборы, в том числе домкраты и рубильники, устанавливают от газопровода на расстоянии не менее 50 см.

Важно: Соблюдение правил монтажа необходимо не только для безопасности и эффективности работы электроприборов.
При новом подключении к электросети неправильное размещение электроприборов в доме или квартире может вызвать проблемы в оформлении разрешительной документации.

Запрещается переключение дымоходов и дымоходов элементами электроустановок.Если проход между комнатами в разных условиях, они будут склонны к комнате с более суровыми условиями. И закройте изолирующей маской. Пересечение строительных элементов из горючих материалов с элементами электроустановки будет осуществляться путем защиты щелей от негорючих материалов. Избегайте прокладки труб на перекрытиях мостов. Не устанавливайте выключатели и розетки в ванных комнатах. Их необходимо устанавливать вне этих помещений.

Исключение составляют бритвенные станки.Если установлен аналогичный разъем, он будет запитываться от специального одобренного изолирующего трансформатора, который имеет дополнительную изоляцию на вторичной стороне. Розетка обычно устанавливается на корпус трансформатора. Розетку рекомендуется оборудовать специальным переключателем, который позволяет подключать изолирующий трансформатор к сети только при использовании розетки. Такие розетки обычно устанавливают возле зеркала на высоте 2 м от пола.

Заключение

Больше полезной и интересной информации вы сможете найти, посмотрев видео в этой статье.">

Заключение

Более полезную и интересную информацию вы можете найти, посмотрев видео в этой статье.

При ремонте и замене электропроводки возникает вопрос: какой должна быть высота розеток от пола? Как установить переключатели высоко? Есть какие-то правила, регулирующие это?

Есть ли правила

В современных квартирах чаще всего можно увидеть один из двух вариантов:

  • советский - выключатель на высоте 160-180 см, розетки - 90 см,
  • европейский - выключатель на уровне 90 см, розетки на высоте 30 или 90 см.

Единых нормативов по размещению электрооборудования в квартирах нет. Есть рекомендации СНиП и EIR (Правила электромонтажа), но это только рекомендации, а не строгие требования. Регулируется расположение электрических розеток и выключателей в местах, где их неправильная установка может быть опасной, например, в ванной, душевой или на кухне возле газопровода.


Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности повреждения и попадания воды.Поэтому, где их устанавливать, в большинстве случаев решать вам.

«Европейский стандарт»

Этим названием обозначено расположение электрооборудования в новых домах с ремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки - на высоте около одного метра и дополнительно на расстоянии 30 см от пола.

Не регулируется никакими стандартами; просто многие считают его более удобным, чем советский, который был принят в старых домах.Низко расположенным выключателем могут пользоваться даже дети, а розетки, установленные вплотную к полу, позволяют скрыть провода и удобно расположить оборудование с короткими шнурами питания.


Существует еще американский стандарт, согласно которому

  • розетки на высоте 30,5-41 см от уровня пола, рабочие поверхности,
  • , расстояние между ними 180 см, считая от дверного проема.
ПУЭ

регламентирует установку розеток в ванных и душевых, а также их расположение относительно газопровода.


  • От душевой двери электрические розетки должны находиться на расстоянии не менее 0,6 м.
  • Запрещается их установка в банях, саунах, санузлах, душевых, за исключением душевых и санузлов в квартирах и гостиничных номерах.
  • Электрооборудование от газопроводов размещается на расстоянии не менее 0,5 м.
  • Розетка в ванной подключается через устройство УЗО (устройство защитного отключения).
  • Каждая группа розеток в квартире по правилам также должна иметь свое УЗО.

Требования ГОСТ и СП

Расстояние от выходного отверстия до двери душевой кабины по ГОСТу также должно быть не менее 0,6 м.

Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:

  • на каждые 4 м периметра жилого помещения устанавливается одна электрическая розетка, а в коридорах - одна на каждые 10 кв.
  • расстояние до кондиционеров и электроплит не регламентируется,
  • в частном и частном доме количество розеток определяет заказчик (собственник).


В кухне бытовой техники много, поэтому розеток должно быть достаточно, чтобы не приходилось включать устройства, особенно мощные, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.

Для приборов, которые располагаются на столе или на других рабочих поверхностях, то есть для микроволновок, тостеров, мультиварок и подобного малогабаритного оборудования, розетки размещают на высоте 20 см от рабочей поверхности или 110-120 см. от уровня пола.Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых обычно имеют высоту 0,9 метра.

Рекомендуется устанавливать с защитными крышками около гнезда электрической розетки. От раковины их делают на расстоянии примерно 80 см.


Для стиральных и посудомоечных машин и холодильников - 10-20 см от пола.

Розетки для кухонной вытяжки и светильников, встраиваемые в мебель, должны располагаться на высоте 2-2,5 м от пола, не менее 20 см от центра вытяжки.Расположенные на этом уровне розетки не видны с пола, они прячутся за шкафами, и чтобы добраться до них, достаточно просто встать на стул. Это удобно, так как они используются не очень часто.

Розетки для встраиваемой техники обычно размещают на высоте 0,3-0,6 м от пола; вам не нужно устанавливать их непосредственно за оборудованием, чтобы к ним было легко получить доступ. Обычно для этого вырезают задние стенки шкафов и тумбы, но в современной мебели есть цоколь высотой около 12 см.В нем удобно размещать розетки, что примерно в 10 см от пола.

На кухне необходимо расположить розетки для электроприборов таким образом, чтобы не происходило перегрузок. Если установлены стиральная и посудомоечная машины, их можно подключить к одному УЗО, но включать их одновременно нежелательно. Для холодильника нужна отдельная линия с заземлением, подключать через удлинитель не стоит.

Примерное расположение розеток на кухне показано на рисунке.Если позволяет место, предусмотрите дополнительные углы, над обеденным столом, а если на кухне есть телевизор, то там, где он будет.


Ванная

Влажность в ванной всегда повышенная, поэтому здесь используется электрооборудование с повышенной влагозащищенностью - не ниже IP44, электрические розетки должны иметь брызгозащищенную крышку. Выключатели обычно устанавливают не внутри, а снаружи ванной.

Согласно Правилам установки электрооборудования, розетка должна находиться на расстоянии не менее 60 см от двери душевой кабины, такое же расстояние должно сохраняться от раковины.

Высота пола выбирается любой удобной, но нельзя ставить розетки в ванной на высоте менее 15 см от пола, чтобы в них не попала вода при возможной протечке.


Спальня

В спальне выключатели общего освещения удобно ставить по обе стороны от двухспальной кровати на высоте 0,7 м, чтобы можно было пользоваться, не вставая с места. Также рядом набор розеток, в которых можно включить лампы или светильник, стоя на прикроватных тумбочках, или поставить телефон на зарядку.

Еще одна на высоте 0,15-0,2 м над туалетным столиком для подключения фена, щипцы для завивки тоже пригодятся. Если спальня выполняет другие функции, розеток потребуется больше.


Прочие помещения

Если в комнате стоит рабочий, письменный или компьютерный стол, то розеток должно хватить для размещения всей необходимой техники и настольной лампы. Их устанавливают на высоте 0,15-0,2 м над столешницей и 30 см над полом.Для компьютера, телевизора, принтера и подобной стационарной техники розетки лучше разместить за ним. Это следует учитывать при разработке плана размещения этого электрооборудования.

В длинном коридоре желательно ставить переключатели на обоих концах. Устанавливая выключатель возле двери, учитывайте, в какую сторону он открывается.


Макет

Перед началом ремонтных работ укажите место для установки каждой розетки и выключателя.Необходимо составить схему, где будут указаны все электроустановки и каналы для проводов. Это поможет избежать ситуации, когда выключатель находится за шкафом или провод не достигает электрической розетки.

На плане нужно указать

  • мест прохождения водо- и газопроводов,
  • окна и двери
  • расстановка всей мебели,
  • местонахождение бытовой техники с наименованием,
  • дорожек электропроводки по стенам,
  • все розетки, в том числе телефонные, кабельный интернет.
  • Все это нужно спланировать до того, как будут пробиты каналы в стенах.


Розетки и выключатели в разных комнатах

В помещениях различного назначения имеются рекомендации ПЭУ по размещению электрооборудования.

  • В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м, если провода подводятся сверху.
  • В детских учреждениях - розетки и выключатели на высоте 1.8 мес.
  • В остальных помещениях розетки устанавливают на высоте не более 1 м, выключатели - от 80 до 170 см.


Заключение

Размещение розеток и выключателей - это скорее вопрос удобства. Расстояние от пола строго не нормируется, но регулируются другие аспекты, например, расстояние от душевых, раковин, газовых труб, от пола в ванной, что связано с электробезопасностью. Перед размещением электроустановок желательно составить схему, чтобы после завершения ремонта не было неприятных сюрпризов.

.
