Флюгарки Прежде чем начать выбирать для себя флюгарки, нужно разобраться, что это, собственно, такое.

На самом деле, флюгарками называются дымники, или колпаки, которые устанавливаются на трубы, вентиляционные выводы, газоходы, одним словом – на любые воздушные выводы из дома через крышу, чтобы предотвратить попадание в них осадков.

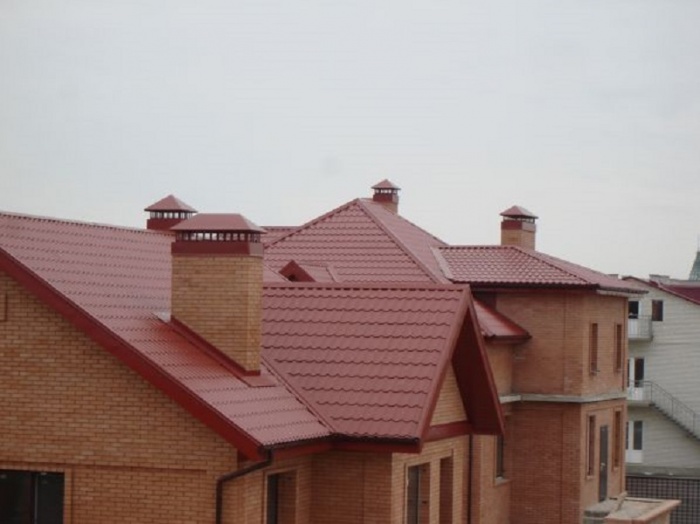

Такие флюгарки видели все хотя бы раз в жизни, просто никогда не задумывались об их роли.

Кроме эстетической роли, которая тоже немаловажна, ведь флюгарки придают завершенность не только крыше, но и дому в целом, они несут важную практическую суть, а именно – защищают трубу и проход в ней. Вот о защите трубы и стоит рассказать.

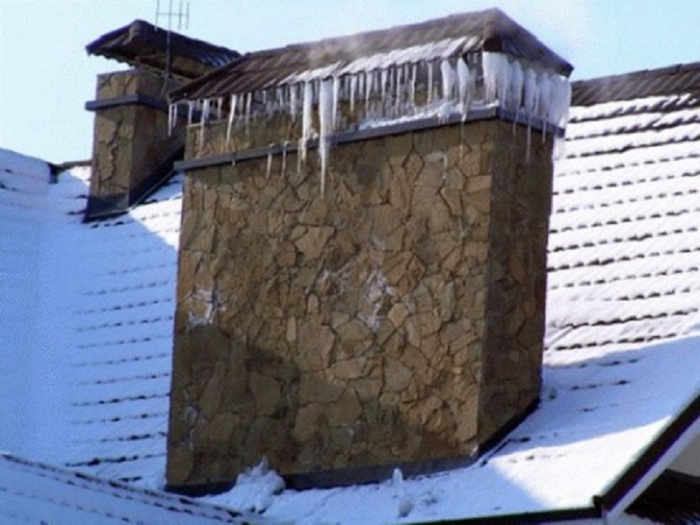

Дело в том, что труба строится, зачастую, из кирпича, и при попадании влаги является наиболее уязвимой частью крыши. Правильно сделанная флюгарка не только не даст осадкам попасть внутрь трубы, но и предотвратит попадание дождя и снега на саму кирпичную кладку и не даст ей отсыреть. Таким образом камины прослужат дольше.

Без флюгарки труба может не простоять и сезона – влага разрушительно действует на цемент, который остается фактически незащищенным к внешним воздействиям. Если дать воде замерзнуть в кирпиче или цементном растворе – они просто потрескаются, и труба кусками станет осыпаться, повреждая при этом кровлю. Вот какую роль играет флюгарка – без нее труба просто неполноценная и ненадежная.

Как быть с самой флюгаркой? Куда будут деваться с нее осадки и как сделать, чтобы они не стекали на трубу? Непосредственно с флюгарки вода, конечно же, не затечет, хотя бы потому, что поверхность флюгарки намного шире размера трубы. А под крышкой сделан специальный капельник, на который и стекает влага, оттуда стекая уже на водоотталкивающую кровлю. Вот это один из пунктов качественных дымников.

Кроме осадков, дополнительная влага конденсируется на флюгарках за счет разницы температур – ведь из трубы идет горячий воздух, а на улице может стоять мороз. В таком случае флюгарка должна иметь правильную и продуманную конструкцию, а также второе дно из нержавейки или меди, которое будет принимать на себя горячий пар и препятствовать образованию на флюгарке наледи и сосулек.

Чтобы избежать попадания косых дождей или заноса снега ветром в трубу, угол крышки флюгарки должен быть не менее 40 градусов. Однако флюгарка не только должна препятствовать внешним условиям погоды, но и не мешать выпуску воздуха и дыма из трубы.

Для этого нужно профессионально рассчитать оптимальное расстояние между крышкой и верхом трубы. Кстати, на хороший выход дыма наружу влияет еще и проектировка самого дымохода. Но, в данном контексте рассматриваются профессиональные дымоходы.

Что касается конструкции, то тут важен профессиональный подход. Фактически, каждая флюгарка – это индивидуальное решение для каждого дома. Наклон крыши может у разных домов или коттеджей быть совершенно разный, объем трубы также бывает разный.

Чтобы флюгарка не была только декоративным колпаком, а прежде всего – выполняла свои прямые функции, нужно ответственно подходить к выбору производителя, которому вы будете заказываться флюгарки. Важно, чтобы замерщики точно сняли размеры вашей трубы, и ничего не делали «на глаз».

Кроме неправильного слива влаги, который может произойти от неправильной конструкции флюгарки, или попадания осадков в трубу, если конструкция ее неверно рассчитана, есть еще одна неприятность – снег может продавить поверхность флюгарки.

Это происходит тогда, когда элементы, которые держат крышку, непрофессионально расположены. Хорошая флюгарка держит довольно приличный объем снега, который после таяния благополучно отводится от трубы.

Материалы, из которых изготавливают флюгарки – медь или металл с полимерным покрытием (например, полиестер). Бывают флюгарки из оцинкованного железа или нержавеющей стали – тоже очень надежные материалы, не нуждающийся в особом уходе и окрашивании.

Флюгарки должны быть надежно закреплены к трубе. Для этого просверливают отверстия в юбке флюгарки и межкирпичной кладке и вставив в отверстия дюбеля, крепят их специальными кровельными саморезами. Для надежности дюбеля обмакивают в цементный раствор, непосредственно, перед тем как вставить их в отверстия. Второй вариант крепления – анкерами, предусмотрен для очень тяжелых флюгарок. Этот способ возможен в случае, если кирпич на трубе не пустотелый.

Качественно закрепить флюгарку – значит, достойно приготовиться к серьезной непогоде. Ведь порывом ветра флюгарку может просто снести. Ее веса хватит, чтобы нанести довольно ощутимый ущерб как крыше, так и там, куда она упадет. Средний вес флюгарок – от 70 кг и выше.

Иногда вокруг трубы монтируется специальный кожух. Он тоже выполняет практическую и декоративную цели. Декоративную – потому что не к любой крыше подходит кирпичная труба. Она может просто испортить внешний вид всего дома. Без трубы тоже обойтись нельзя. А, так, кирпичи можно «замаскировать» под кожухом, соответствующем кровле. Кроме того, кожух – это дополнительная защита стенок трубы от разрушения.

Качественно выполненная и установленная флюгарка способна прослужить в российских суровых условиях более 10 лет. Но, в таком случае, у нее должен быть правильный проект, надежные угловые соединения, правильные отливы, не задерживающие воду и грамотное крепление.

Крышки некоторых флюгарок изготавливаются откидными – это удобно для того, чтобы прочищать трубы или коллекторы или проводить в них ремонтные работы. В таком случае не возникнет необходимости в демонтаже, а потом снова в монтаже флюгарки. Для пущей надежности можно установить сетку от птиц, чтобы птицы случайно не залетели в щель между трубой и колпаком.

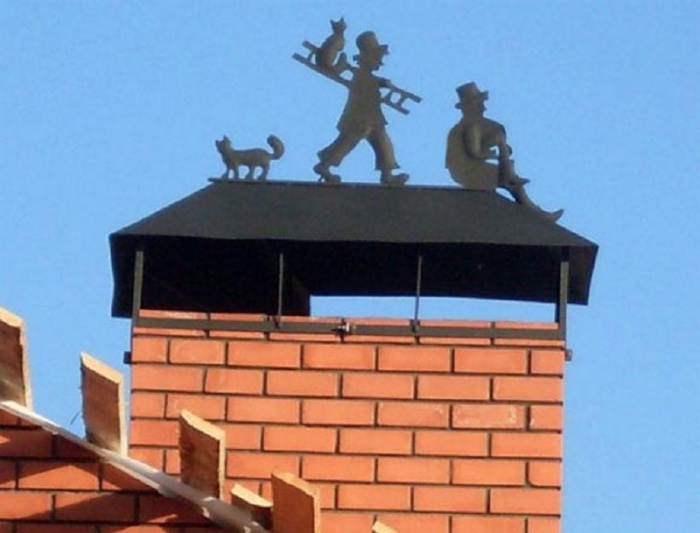

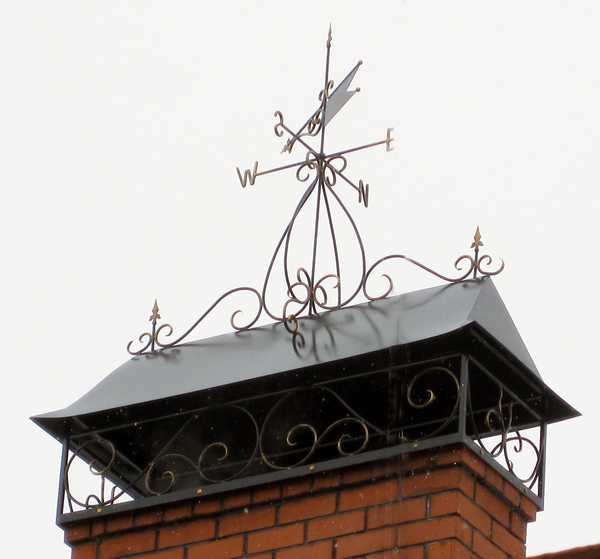

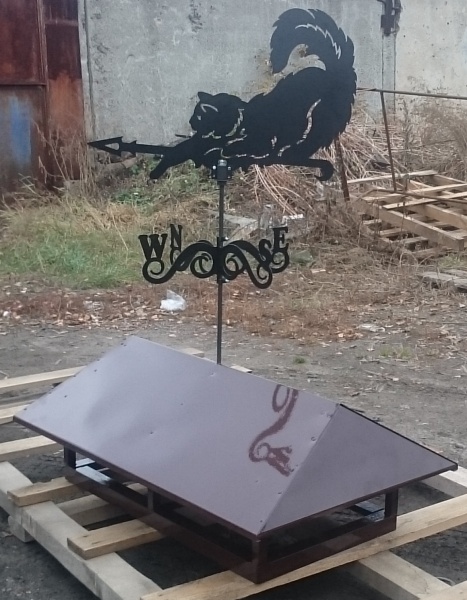

Иногда флюгарки украшают флюгерами. Это придает особый вид всему дому. Если флюгарка свидетельствует бережливости и аккуратности хозяина, то флюгер может много рассказать и о характере.

Некоторые предпочитают выдержанный стиль и размещают флюгер в виде розы ветров. Более роскошно выглядят объемные медные флюгера в виде различных фигур животных, птиц и людей. Очень стильно смотрятся фигурки Богов Древнего Рима. Вот как можно удачно сочетать полезные функции и эстетические моменты.

Любой хозяин своего дома или коттеджа конечно же позаботится об этом вопросе. Ведь крыша над головой – это так важно!

ФлюгаркиФлюгаркиФлюгарки

почему она необходима. Конструктивные особенности

Для тепловых агрегатов, работающих на органическом топливе, установка качественных и надёжных дымоотводящих систем является непременным условием. Без организации притока воздуха к топочному пространству топливо в котле или печке будет сгорать не с полной теплоотдачей, а продукты сгорания должны быть выведены и из топки, и из самого здания. Флюгарка на трубу дымохода вносит свой посильный вклад в обеспечение эффективной работы теплогенерирующего агрегата.

Флюгарка — это своего рода колпак, который защищает дымоход от попадания внутрь мусора, осадков и способствует повышению тяги в трубе

Почему такая деталь необходима

Многие наши современники заблуждаются относительно того, для чего нужна флюгарка (её ещё называют, колпаком или дымником). Самое распространённое мнение звучит так: она защищает дымоходную трубу от конденсата. Это верно, но лишь в определённой степени. Влага образуется и накапливается на поверхности внутренней части системы дымоотвода и колпак на трубу здесь мало чем выручит. Основные функции флюгарки следующие:

  • препятствует попаданию внутрь дымохода мусора, пыли и других посторонних предметов;
  • продлевает срок эксплуатации трубы, защищая её от осадков;
  • конструктивное исполнение некоторых моделей колпаков повышает тягу в дымоходе и не позволяет даже сильному ветру опрокинуть его;
  • выполняет эстетическую функцию. Дымоходная труба с флюгаркой придаёт всему дому привлекательный внешний вид.

Однако, по мнению профессионалов, большинство типов декоративных колпаков функционал системы отведения дыма вовсе не улучшают, а наоборот, эксплуатационные характеристики дымохода только ухудшают. Вместе с тем, данный тезис не относится к насадкам следующих конструктивных исполнений:

  • насадки с промышленными вытяжными дефлекторами;

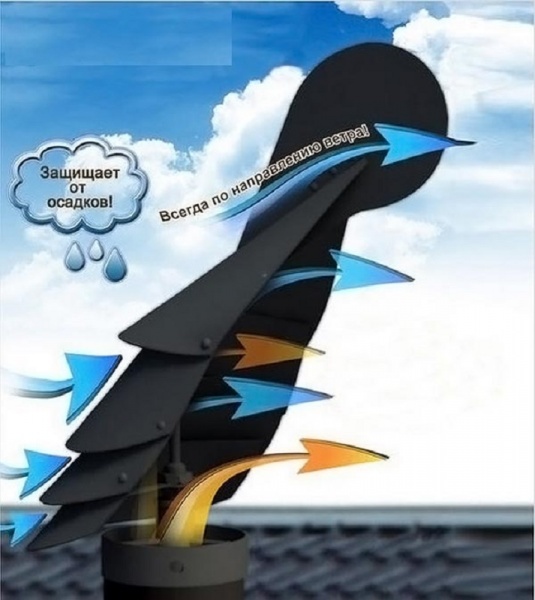

  • флюгеры-дефлекторы.

Второй вариант намного эффективнее первого. За счёт подшипника корпус, выполненный в виде полуцилиндра, остаётся подвижным. Направление вращения флюгера-дефлектора определяется погодными условиями. А присутствующий в конструкции лепесток фиксирует изделие в таком положении, чтобы полуцилиндр был постоянно повёрнут к ветру полусферической, а не полой частью. В результате за счёт разрежения тяга увеличивается.

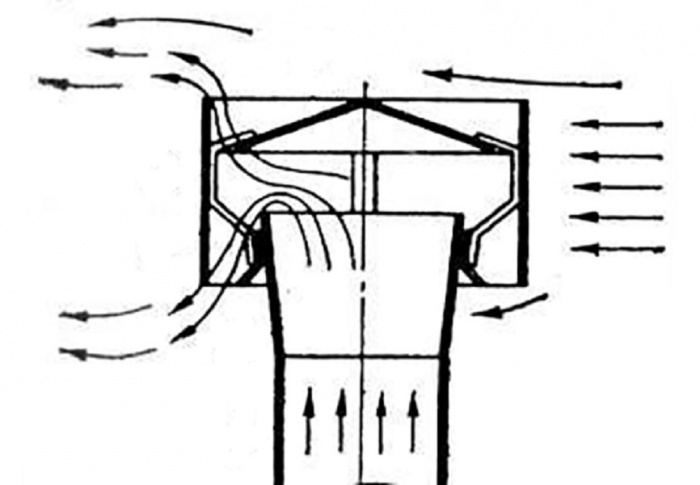

Если оборудовать дымоход дефлектором, то тяга будет увеличиваться в ветренную погоду

Первый механизм работает по следующему принципу: внутри самого дефлектора образуется разрежение за счёт того, что формируемый ветровой нагрузкой воздушный поток огибает находящийся на кирпичной дымоходной трубе оголовок. В итоге такой колпак функционирует по-разному: когда на улице ветрено, тяга увеличивается, и, наоборот, в штиль снижается.

Самый весомый аргумент в пользу второго варианта формулируется так: конструкция этого дымника на трубу дымохода полностью исключает возможность задувания ветром тяги. А вот при использовании системы первого типа такое иногда наблюдается.

Конструктивные особенности

Рассматриваемый элемент системы отведения токсичных газов является навесом над дымоходной трубой и в какой-то степени схож с домиком определённой формы. Стены в домике при этом отсутствуют. Ассоциацию с ними вызывают размещённые по углам 4 опоры, между которыми всегда имеется свободное пространство. Дым выводится именно через него. Крыша домика закреплена на опорах, а его низ, как бы фундамент, крепится к верхней кромке дымовой трубы.

Обратите внимание! Площадь поперечного сечения у колпака больше значения аналогичного параметра дымохода. Такое конструктивное решение препятствует попаданию внутрь дымового канала осадков.

Форма флюгарки всегда повторяет форму дымохода. Так, если тот сделан из трубы, тогда основание и крыша колпака круглые. В зависимости от архитектурных особенностей самого дома крыша напоминает собой конус, сферу или может быть выполнена в виде простого горизонтального круга.

Флюгарка должна точно соответствовать форме сечения и размеру трубы

Если же коттедж оборудован прямоугольным или квадратным кирпичным дымоходом, козырёк имеет такую же форму. Его верхняя часть, правда, может быть иной. Зачастую она выглядит в виде скатной крыши. Эта часть также бывает полукруглой, как половина пустотелого цилиндра и, несмотря на простоту, выглядит очень привлекательно. Верх флюгарки на кирпичную трубу дымохода может быть выполнен из металлического листа. Основание любого правильно сделанного козырька снизу имеет капельник. Он препятствует стеканию воды по дымоходу.

Из возможных особенностей колпака стоит выделить:

  • флюгер. Монтируют его на колпак, представляющий собою цельную конструкцию;
  • открывающаяся крышка. Встретить её можно не во многих флюгарках. Тем не менее, открывающаяся крышка очень полезна, поскольку позволяет хозяину коттеджа получить при необходимости доступ к полости дымохода;
  • вентиляционное отверстие или сопло. Соплами оборудуются флюгарки, украшающие дымоходы от печей или котлов, сжигающих газ. В таких колпаках крыши отсутствуют;

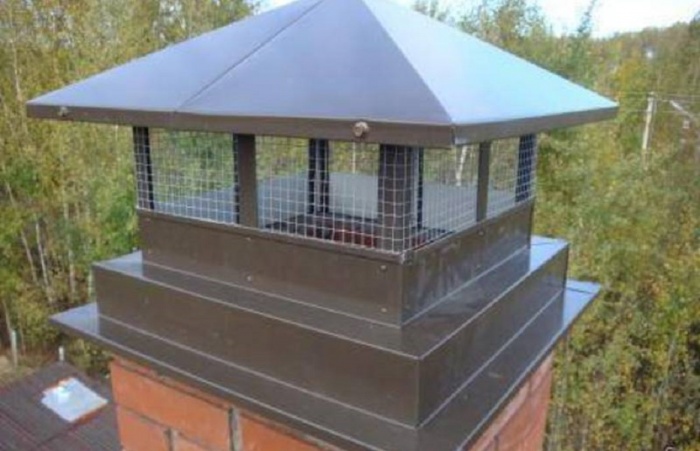

  • искроулавливатели. Их устанавливают только по желанию хозяина коттеджа. Искроулавливатель – это металлическая сетка, монтируемая вокруг той части дымоходной трубы, через которую выводится дым. Размещаться такие элементы могут на всех флюгарках, исключая те, в которых находится сопло.

Конечно, на колпаке, который монтируют многие хозяева домов, могут иметься разнообразные декоративные детали. Зачастую они представляют собой кованые изделия. То, как такие элементы системы дымоотвода выглядят, ограничено лишь фантазией владельца коттеджа и производителей.

Виды приспособлений

Флюгарки выпускают из различных металлов. По этому критерию они бывают:

  • стальные;
  • цинк-титановые;
  • медные.

Для изготовления колпака можно взять медь — изделие из этого металла будет служить очень долго

Последний вид подобных изделий в прошлом был очень популярен. Впрочем, сегодня увидеть их тоже можно. Большой срок годности – вот почему люди монтируют медные флюгарки.  Такое изделие способно простоять под солнцем, дождём и ветром более 50 лет! Причём, взаимодействуя с атмосферным кислородом, медь покрывается патиной и изменяет свой цвет на зелёный. Позже она становится коричневой. Однако здесь не всё так просто. Этот металл вступает в химическую реакцию, способствующую разрушению медного дымника на трубу дымохода. Чтобы избежать данного явления, фиксацию такого изделия рекомендуется выполнять медным либо омеднённым крепежом.

Срок службы цинк-титановых флюгарок сопоставим со значением этого параметра медных колпаков. Однако, свой цвет они не меняют.

Стальные изделия прослужат почти в два раза меньше – до 28 лет. И то, при условии наличия антикоррозионного покрытия либо если в качестве сырья для их изготовления использовалась нержавейка.  Обусловлено это меньшей устойчивостью чёрного металла к природным явлениям.

На заметку! Сам защитный слой может быть изготовлен из полиэстера, пурала или цинка. Наименее надёжный – последний вариант.

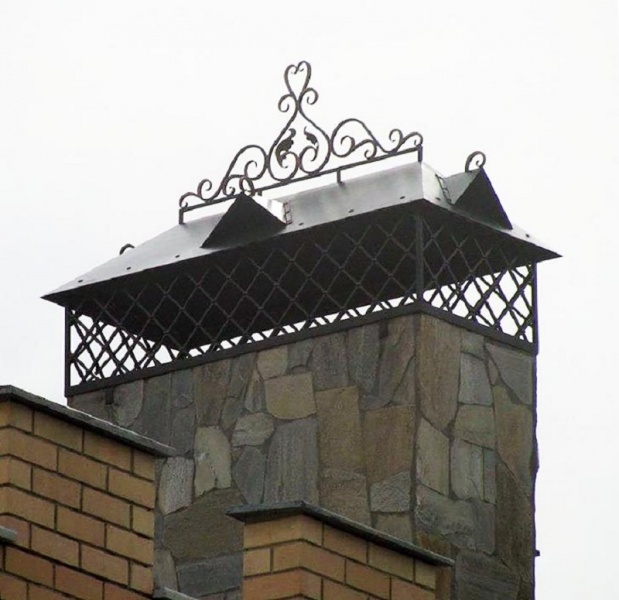

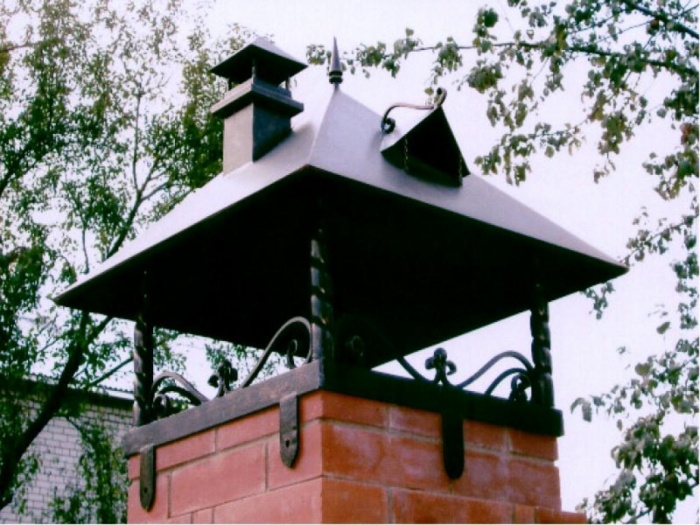

Флюгарки-колпаки с художественным оформлением

Изготавливаются такие изделия, как правило, из закалённого железа в кузнях. Кованые флюгарки на дымоходы каминов, печей и проч. превращают самую обычную трубу, расположенную на крыше, в конструкцию с элементами изыска. Но при этом они выполняют свою основную функцию – обеспечивают эффективную работу камина или печи.

Колпаки часто украшают различными художественными элементами, тогда приспособление выполняет еще и декоративную функцию

Дымник на трубу монтируют для того, чтобы такие агрегаты не дымили, а это возможно лишь при отсутствии препятствий у исходящих газов на выходе из трубы. Такие препятствия могут образовываться по причине возникновения турбулентности в местах встречи газовых потоков с кровельным покрытием. А данное явление наблюдается с большей вероятностью в таких системах дымоотвода, где дымоход расположен значительно ниже по отношению к коньку крыши. Кроме того, на тягу в трубе оказывает влияние попавшая внутрь неё влага атмосферных осадков. В совсем мокрой трубе может возникнуть даже обратная тяга. Кованая флюгарка на дымоход может устранить эти проблемы.

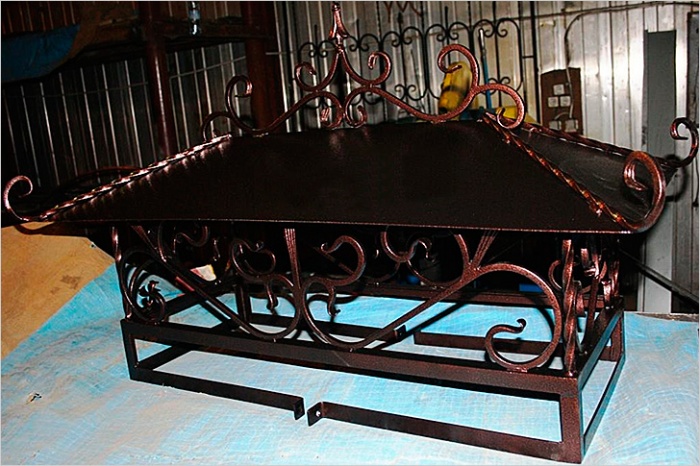

Кровельные элементы, которые изготавливаются методом ковки – достаточно сложные конструкции, совмещающие эффективность с изысканностью, красотой и орнаментальной лёгкостью кованого исполнения. Они в обязательном порядке включают следующие составные части:

  • крыша. Она прикрывает дымоход от атмосферной грязи и влаги;
  • экран. Данный элемент предохраняет крышу дымника на трубу дымохода от воздействия кислотных испарений, высокой температуры и искр;
  • основание.

Главным отличием кованой флюгарки от сварного изделия, изготовленного из оцинкованного проката, является высокая надёжность и прочность. Выходящие дымовые газы характеризуются высокой концентрацией сернистых соединений. А из курса химии средней школы известно, что при контакте с влагой такие вещества проявляют кислотные свойства. Поэтому срок службы конструкции зависит от степени устойчивости её элементов к воздействию агрессивных сред.

Но при всём этом не стоит забывать, что размещаются флюгарки на труднодоступных местах.  Поэтому, если вы приняли решение провести монтаж дымника самостоятельно, не привлекая специалистов, необходимо будет строго соблюдать требования техники безопасности.

Изготовить и установить флюгарку самой простой конструкции можно своими руками

Изготовление своими руками

При самостоятельном изготовлении флюгарки используется листовой металл, например, кровельная сталь. Если вы не обладаете навыками выполнения подобных работ, лучше отдайте предпочтение самому простому варианту.

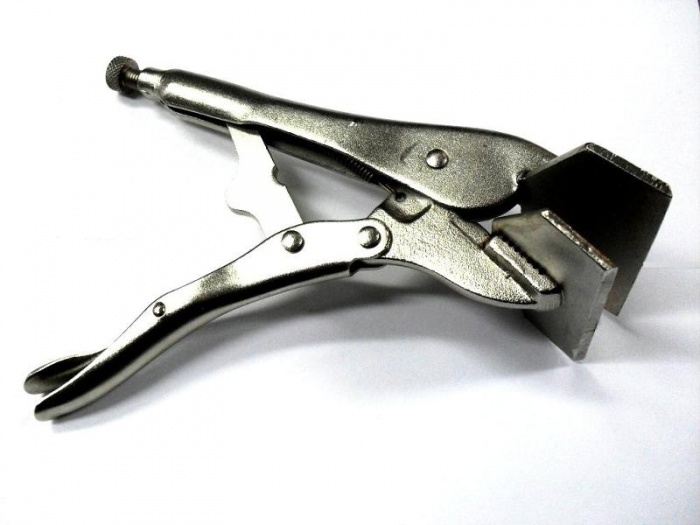

Чтобы собрать и установить на дымоходе флюгарку, у вас под рукой должен быть такой инструмент:

  • специальные молотки, имеющие различную форму;
  • ножницы по металлу;
  • металлические уголки или стержни для крепления;
  • киянка.

Остановите свой выбор на дымнике в виде крыши или пирамиды. После измерения трубы выполните на бумаге эскиз. Затем вырезайте из листа металла деталь, при сгибании придавая ей нужную форму.

Важно! Следует помнить, что дымник покрывать трубу должен полностью. Но очень большим делать его не стоит.

Для согласования размеров флюгарки и дымоходной трубы рекомендуется сначала изготовить из бумаги пробный вариант. На этом макете вы сможете, помимо всего прочего, продумать особенности сборки изделия.

Рассмотрим методику проведения работ по созданию дымника в форме пирамиды. Исходным материалом в данном случае является металлический прямоугольный или квадратный лист. Последовательность мероприятий выглядит следующим образом:

  • согните квадрат листа по диагонали от правого верхнего угла к левому нижнему;
  • выровняйте металл, придав ему исходное положение;
  • опять согните лист, но уже по второй диагонали от левого верхнего угла к правому нижнему.

После проведения таких операций вам удастся без особых сложностей придать металлу форму пирамиды. Чтобы установить на дымовой канал, к ней осталось только прикрепить ножки. «Набив руку» на простых колпаках для дымовых труб, можно попытаться реализовать более сложные варианты.

Выбрав и установив флюгарки на дымовые трубы своего коттеджа, вы обеспечите вашему камину или печи хорошую тягу, продлите срок эксплуатации важных элементов конструкции сооружения и придадите своему дому особенный шарм.

Флюгарка

Рачительный хозяин всегда стремится к совершенству своего владения. Поэтому над печной или каминной трубой зачастую красуется флюгарка, которая помимо практического предназначения, с успехом выполняет декоративную функцию. О том, какие виды флюгарок существуют, способы раскроя и этапы изготовления, рассмотрим детально.

Предназначение колпака

Встретить дымоход, украшенный колпаком – не редкость. Флюгарка бывает круглой, квадратной, конусообразной, со сложной верхней конструкцией и носит множество названий:

  • колпак;
  • зонт;
  • дымник;
  • грибок.

Основные функции флюгарки следующие:

  • Предотвращает попадание осадков в трубу. Обильные атмосферные осадки могут спровоцировать ухудшение тяги в трубе. Если своевременно позаботиться о защите, количество влаги в дымоходе значительно снизится, при этом флюгарка не препятствует выходу дыма. Поэтому на выбор формы колпака влияет климат и погодные условия региона. Для снежной местности лучше сделать дымник в форме миниатюрной вальцевой крыши со значительным углом наклона. В этом случае снег на конструкции не будет задерживаться.
  • Флюгарка на кирпичной трубе дополнительно защищает материал от разрушения, благодаря оснащению большинства современных моделей канавкой для отведения конденсата.
  • Дымник создает преграду для птиц, насекомых, листвы и других мелких посторонних предметов, которые могут попасть в отверстие трубы с ветром.
  • В отдельных случаях флюгарка способствует улучшению тяги. Для этого разработаны специальные конструкции в виде дефлекторов. Для простой модели колпака эта задача также выполнима, и тяга в трубе может увеличиться до 20%.

Решение сделать самостоятельно флюгарку самостоятельно вполне оправданно. Но прежде чем приступить к расчету размеров и раскрою конструкции, следует изучить ее устройство.

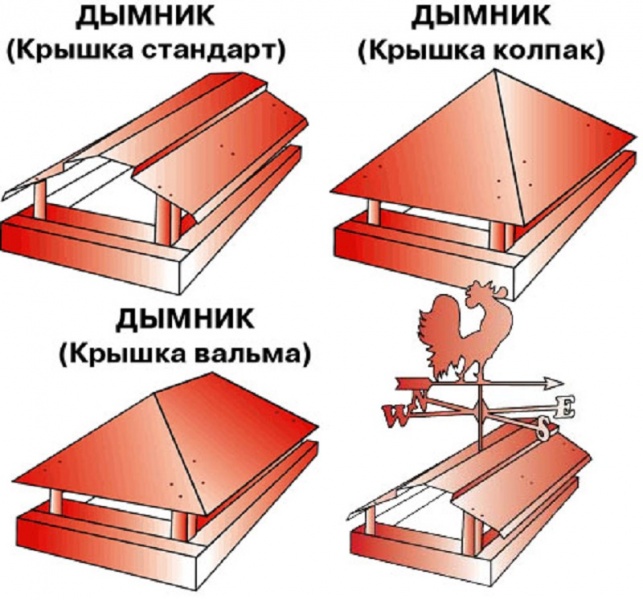

Виды конструкций

Изготовление конструкции флюгарки может иметь несколько вариантов:

  • стандартный;
  • с вентиляционным каналом;
  • колпак, оснащенный дефлектором;
  • с дополнительной крышей;
  • декоративный.

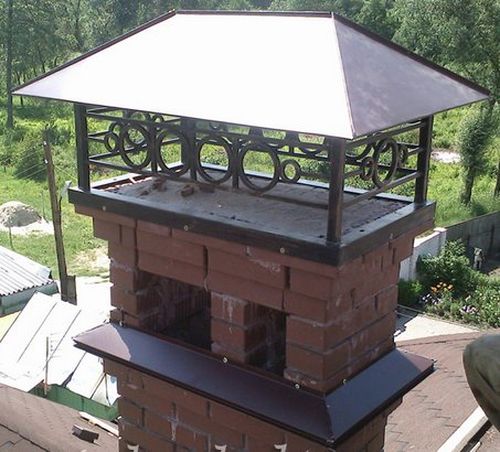

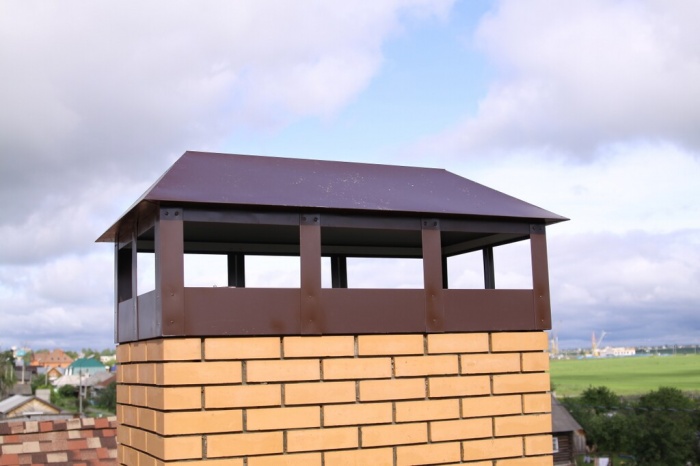

Стандартный колпак обладает конструкцией, соответствующий форме трубы. Его верхняя часть выполнена в виде крыши для защиты дымохода от осадков и инородных предметов. Дымник также препятствует распространению искр, тем самым предотвращая риск возгорания.

Попадая в незащищенный оголовок, сильный ветер уменьшает тягу в трубе. Дефлектор действует по аэродинамическому принципу, изменяя направление потоков воздуха и улучшая эффективность дымохода, защищенного усовершенствованным колпаком.

Флюгарка с дополнительной крышей устанавливается при наращивании дымохода или вентиляционного канала. Конструкция дымника может иметь дополнительные элементы в виде флюгера, решетки от птиц или откидной крышки, облегчающей процесс чистики дымохода. При желании совместить практическое предназначение с декоративной функцией, сделать крышу колпака можно следующей формы:

  • сводчатой;
  • щипцовой;
  • шатровой;
  • двух- или четырехскатной;
  • шпилеобразной.

Крыша дымника оригинальной формы с нестандартным флюгером всегда привлекает внимание окружающих. В качестве фигуры флюгера останавливаются на изображениях птиц, животных, гербов или мифологических персонажей.

Материалы для изготовления

Чтобы сделать колпак, который в течение длительного времени не потребует ремонта или замены, следует внимательно отнестись к выбору материалов для изготовления конструкции. При установке на дымоход, к флюгарке предъявляются следующие требования:

  • не подверженность процессам коррозии;
  • устойчивость перед высокими температурами;
  • продолжительный период эксплуатации.

Если флюгарка устанавливается на вентиляционный канал, второй пункт требований исключается, поэтому для изготовления колпака вполне приемлемо использовать полиэстер или пурал. В остальных случаях для раскроя дымника берут:

  • оцинкованную или нержавеющую сталь;
  • медь;
  • сплав цинка с титаном.

Для конструкции флюгарки из меди характерен длительный срок службы, который может продлиться от 50 до 100 лет.

Совет! Исключить преждевременные коррозийные процессы такого колпака поможет применение при монтаже метизов из меди.

Установка конструкции флюгарки из цинк-титанового сплава сопровождается аналогичными требованиями по использованию крепежных деталей: они должны быть исключительно из оцинкованной стали. Сравнительно новый сплав ранее использовался для производства кровельных материалов. Сейчас он активно применяется для изготовления дымников. Цинк-титановая флюгарка прослужит не менее полувека, при этом ее стоимость гораздо ниже медной конструкции.  Остальные материалы для колпаков не нуждаются в особом подходе при выборе метизов для монтажа, хотя предпочтение лучше отдать изделиям, не подвергающимся разрушению и окислению.

На кирпичную трубу флюгарка устанавливается обычными или нарезными длинными гвоздями или с помощью дюбелей. Каждый конкретный случай монтажа конструкции дымника требует индивидуального подхода в зависимости от формы трубы, имеющихся отверстий и материала, из которого она выполнена.

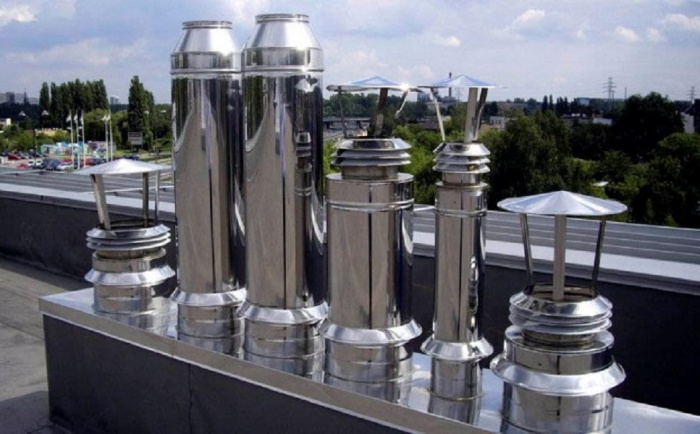

Наиболее распространен вариант конструкции колпака из нержавеющей стали с полимерным покрытием. Период эксплуатации подобной флюгарки составляет порядка двух десятилетий, при этом ее стоимость ниже других аналогичных изделий. Существенным достоинством дымника с полимерным покрытием является возможность подбора цвета конструкции в соответствии с кровлей.

Порядок работы

Самостоятельно сделать на дымоход флюгарку – задача выполнимая, но сложная. Изготовление начинается с расчета размеров и последующего раскроя.

Совет! При недостаточном опыте чертеж колпака лучше сначала перенести на картонный лист.

После раскроя тренировочной заготовки продумывают варианты соединения и крепления конструкции на трубу.

Убедившись в правильности расчета, когда учтены все детали, переходят к раскрою на листе металла с учетом выявленных замечаний. В процессе изготовления строго придерживаются установленных размеров флюгарки. Пример раскроя колпака в форме компактной скатной крыши и расчет угла наклона конструкции по формуле приведен ниже:

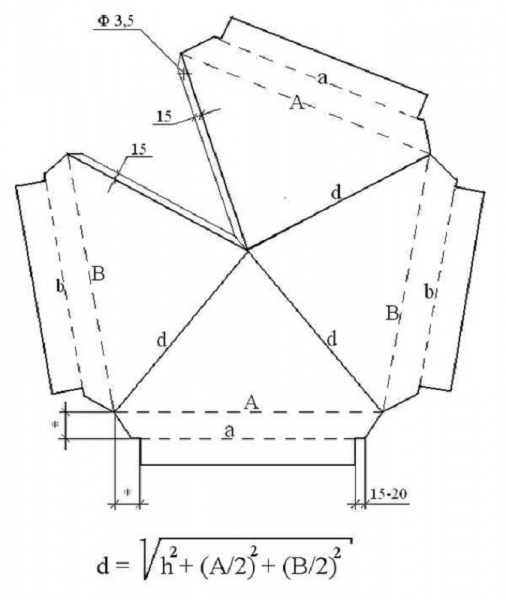

В готовом виде флюгарка будет выглядеть следующим образом:

Порядок изготовления дымника включает следующие шаги:

  • Металлическую заготовку располагают на рабочем столе наружу лицевой стороной. В точке, отмеченной на чертеже, сверлится отверстие Ø 3,5 мм.
  • Будущую флюгарку гнут под прямым углом по линиям, отмеченным в чертеже пунктиром. Чтобы получить на конструкции четкие места сгибов и избежать вмятин, желательно воспользоваться листогибом. При отсутствии необходимого инструмента для работы с заготовкой колпака применяют уголок, закрепленный в верстаке ли брусок.
  • Следующий шаг – согнуть заготовку флюгарки по линиям, обозначенным на чертеже буквой d. Угол наклона конструкции определяется экспериментальным путем на этапе работы с картонным муляжом. Результатом правильного раскроя станет ровная конструкция колпака без перекосов.
  • При отсутствии замечаний с помощью маркера на нижнем ребре жесткости делается пометка через ранее подготовленное отверстие. После чего заготовка флюгарки просверливается вторично.
  • Конструкция колпака соединяется и фиксируется заклепкой Ø 3,2 мм.
  • Линии «a» и «b» заготовки дымника выставляются таким образом, чтобы была возможность прикрепить ножки.
  • На внешнем периметре дымохода устанавливается основание флюгарки из металлических уголков. Детали фиксируются таким образом, чтобы одна сторона упиралась в кладку, а вторая была сбоку.
  • Дальше для конструкции колпака следует сделать ножки. Все элементы основания флюгарки соединяются сварочным методом.
  • Готовую конструкцию зачищают и обрабатывают антикоррозийным средством. В заключение основание дымника в несколько слоев покрывают краской, предназначенной для наружных работ.
  • Финальный штрих изготовления флюгарки – соединить крышу с основанием конструкции.

Если задача сделать самостоятельно квадратный колпак выглядит проблематично, лучше выбрать более легкую конструкцию флюгарки, например, с арочной крышей. Несложный способ изготовления дымника с двускатной крышей можно изучить в следующем видео:

Изготовление и расчет флюгарки

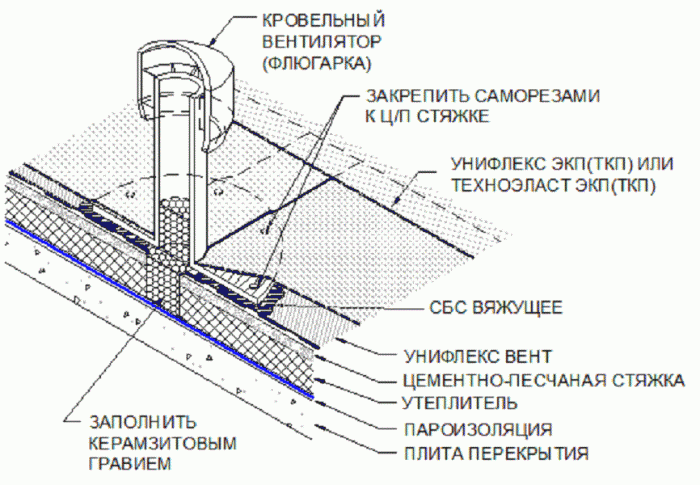

Защитный колпак над дымоходом или вентиляций называется флюгарка. Ее чаще всего изготавливают из нержавеющей стали и в зависимости от раскроя придают изделию разную форму. Флюгарки чаще покупают заводские, но можно сделать и самому, главное, правильно произвести расчет перед тем, как вырезать из листовой стали все фрагменты.

Разновидности и конструкции флюгарок

Называть дымоходный колпак флюгаркой не совсем правильно. Вернее изделие назвать дымником. В зависимости от раскроя, колпаки бывают плоские, полукруглые или щипцовые. Очень популярны дымники с вращающимся колпаком или открывающейся крышкой. Вот именно вращающийся колпак и есть та самая флюгарка. Часто стационарные колпаки дымников для красоты украшают вращающейся фигуркой. Отсюда и пошло название флюгарка на все изделия.

Кроме нержавейки, изготовление дымников ведется из листовой оцинковки или меди. Сейчас в продаже появились колпаки с эмалевым и полимерным покрытием.

На этом видео показаны разновидности флюгарок:

Условия правильного расчета флюгарки

Если решено изготовить дымник самостоятельно, еще до раскроя фрагментов надо сделать правильный их расчет. Только тогда колпак сможет защитить дымоход от косого дождя или снега.

Для правильного раскроя существует шесть условий, которые необходимо взять в расчет:

  • Размер колпака должен быть больше габаритов дымохода. Только так он сможет укрыть трубу от дождевой воды.
  • Обязательно надо предусмотреть капельник для водоотвода. На эту деталь с колпака будет стекать вода. С капельника уже на кровлю, а затем в желоб водоотвода.
  • Флюгарка для котельной должна иметь дополнительный вентиляционный канал. От разницы температур под колпаком скапливается конденсат. Вентканал способствует уменьшению стекания влаги обратно внутрь трубы.
  • Для флюгарки дымоходов каминов и печей необходимо сделать второе дно. Эта пластина защитит колпак от прогорания и уменьшит уровень образования конденсата, результатом которого зимой появляются сосульки.

    ​Важно! Второе дно флюгарки изготавливают из разного металла, что зависит от того, на какой дымоход она будет установлена. Например, для печи подойдет второе дно из оцинкованного металла, а для дымоходов, где температура выходящих газов высокая, используют медь.

  • Расчет наклона крышки должен быть таким, чтобы после раскроя получилась поверхность с углом не менее 40о. Это очень важное условие, при соблюдении которого флюгарка меньше будет обрастать снегом. Слишком большой угол тоже делать нельзя. Это помешает свободно выходить дыму из трубы.
  • Важно правильно сделать расчет светового проема. От этого будет зависеть оптимальный выход дыма и защита конструкции от осадков.

Если во время расчетов или раскроя будут допущены ошибки или не учтен хотя бы 1 пункт условий, эффективность дымника будет равна нулю.

Порядок выполнения расчета

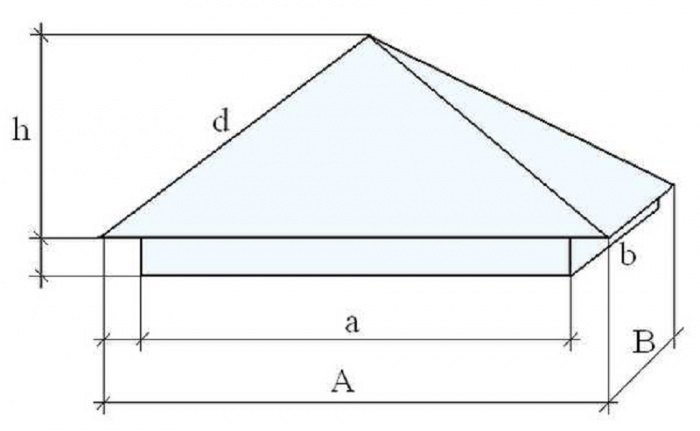

При выполнении расчета обязательно понадобиться сделать чертеж. Здесь надо учесть внутреннее сечение дымохода. Именно по нему определяют габариты дефлектора.

Создавая чертеж дымника, соблюдают следующие правила:

  • Ширина дымника с наружной стороны в 1,3 раза больше диаметра дымохода;
  • габариты колпака по отношению к дымоходу больше в 2 раза;
  • высота флюгарка составляет 1,7 сечения дымохода.

Придерживаясь этих параметров, получится эффективный дымник.

Примеры изготовления флюгарок

Изготовление флюгарка происходит из листового металла. Для раскроя понадобятся ножницы по металлу, зажимное устройство и электродрель. Первым делом важно с чертежа точно перенести все фрагменты на лист металла. Еще раз надо перепроверить, чтобы колпак подходил по габаритам к трубе и не забыть о защитном профиле. Он ограничит опускание в шахту посадочной части изделия и перекроет доступ проникновения мелких птиц.

Изготовление дымника со сводчатой или шатровой крышей

Самой простой в изготовлении является флюгарка круглой формы. Изделие с шатровой крышей чем-то похоже на зонт от дождя. Причем по желанию форму колпаку можно придать коническую или пирамидальную.

Для раскроя зонта конической формы из листового металла вырезают круг, а из него уже 1 сегмент. Чем больше ширина сегмента, тем круче получится конус. По кругу заготовки и на разрезе, где удален сегмент, делают соединительный фальц.

Для раскроя колпака пирамидальной формы понадобится начертить 4 треугольника. Размер их основания влияет на крутизну скатов. По краям колпака загибают фальц, прокладывают стальную жилу и при помощи молотка обстукивают всю кромку. Теперь осталось заклепками прикрепить стойки, установить сетку и прикрепить готовую конструкцию к трубе.

Если есть доступ к листогибочному станку, то на нем можно сделать изделие сложной формы, как на этом видео:

Изготовление дымника с многощипцовой крышей

Кроме своей основной функции, флюгарка должна служить украшением дымохода. Простую конструкцию можно сделать в виде теремка с многощипцовой крышей. Из металлического листа вырезают две разные по размеру заготовки.

Больший фрагмент представляет равносторонний треугольник. Из него получится основание конструкции. От углов заготовки к центру чертят линии сгиба. Одну линию полностью разрезают, а на остальных делают небольшие надрезы. Теперь осталось разогнуть секции по сторонам до образования узора.

Вторая, меньшая деталь, изготовляется точно так. Два готовых узора соединяют вместе и заклепками фиксируют угловые стойки. Верх гребней соединяют трубкой в замок. Сюда через подшипник можно будет вставить вращающуюся фигурку.

Особенности монтажа дымника на кирпичном дымоходе

Крепится флюгарка к дымоходу двумя способами:

  • На дымоходе из пустотелого кирпича ниже 500 мм от края юбки с каждой стороны сверлят по 2 отверстия диаметром 5 мм. Чтобы избежать проблем с совпадением отверстий, их лучше сверлить с надетой флюгаркой на трубу. Внутрь готовых отверстий вбивают дюбеля и закручивают саморезы.
  • К дымоходу из полнотелого кирпича конструкцию фиксируют анкерами сверху, то есть в торец. Для надежности соединение усиливают металлическими полосами, закрепленными к дымнику и наружной стенке дымохода.

Металлические флюгарки имеют внушительный вес, что требует аккуратного монтажа. При случайном падении дымник может повредить кровельное покрытие. Еще надо учесть тип кровли. Если она сделана из горючих материалов, например, битумная черепица, то дымник надо оборудовать искрогасителем.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Флюгарки на вентиляцию и дымоходы: виды и назначение изделия

Прежде чем начать выбирать для себя флюгарки, нужно разобраться, что это, собственно, такое.

На самом деле, флюгарками называются дымники, или колпаки, которые устанавливаются на трубы, вентиляционные выводы, газоходы, одним словом – на любые воздушные выводы из дома через крышу, чтобы предотвратить попадание в них осадков.

Такие флюгарки видели все хотя бы раз в жизни, просто никогда не задумывались об их роли.

Кроме эстетической роли, которая тоже немаловажна, ведь флюгарки придают завершенность не только крыше, но и дому в целом, они несут важную практическую суть, а именно – защищают трубу и проход в ней. Вот о защите трубы и стоит рассказать.

Дело в том, что труба строится, зачастую, из кирпича, и при попадании влаги является наиболее уязвимой частью крыши. Правильно сделанная флюгарка не только не даст осадкам попасть внутрь трубы, но и предотвратит попадание дождя и снега на саму кирпичную кладку и не даст ей отсыреть. Таким образом камины прослужат дольше.

Без флюгарки труба может не простоять и сезона – влага разрушительно действует на цемент, который остается фактически незащищенным к внешним воздействиям. Если дать воде замерзнуть в кирпиче или цементном растворе – они просто потрескаются, и труба кусками станет осыпаться, повреждая при этом кровлю. Вот какую роль играет флюгарка – без нее труба просто неполноценная и ненадежная.

Как быть с самой флюгаркой? Куда будут деваться с нее осадки и как сделать, чтобы они не стекали на трубу? Непосредственно с флюгарки вода, конечно же, не затечет, хотя бы потому, что поверхность флюгарки намного шире размера трубы. А под крышкой сделан специальный капельник, на который и стекает влага, оттуда стекая уже на водоотталкивающую кровлю. Вот это один из пунктов качественных дымников.
Чтобы избежать попадания косых дождей или заноса снега ветром в трубу, угол крышки флюгарки должен быть не менее 40 градусов. Однако флюгарка не только должна препятствовать внешним условиям погоды, но и не мешать выпуску воздуха и дыма из трубы.

Кроме осадков, дополнительная влага конденсируется на флюгарках за счет разницы температур – ведь из трубы идет горячий воздух, а на улице может стоять мороз. В таком случае флюгарка должна иметь правильную и продуманную конструкцию, а также второе дно из нержавейки или меди, которое будет принимать на себя горячий пар и препятствовать образованию на флюгарке наледи и сосулек.

Для этого нужно профессионально рассчитать оптимальное расстояние между крышкой и верхом трубы. Кстати, на хороший выход дыма наружу влияет еще и проектировка самого дымохода. Но, в данном контексте рассматриваются профессиональные дымоходы.

Что касается конструкции, то тут важен профессиональный подход. Фактически, каждая флюгарка – это индивидуальное решение для каждого дома. Наклон крыши может у разных домов или коттеджей быть совершенно разный, объем трубы также бывает разный.

Чтобы флюгарка не была только декоративным колпаком, а прежде всего – выполняла свои прямые функции, нужно ответственно подходить к выбору производителя, которому вы будете заказываться флюгарки. Важно, чтобы замерщики точно сняли размеры вашей трубы, и ничего не делали «на глаз».

Кроме неправильного слива влаги, который может произойти от неправильной конструкции флюгарки, или попадания осадков в трубу, если конструкция ее неверно рассчитана, есть еще одна неприятность – снег может продавить поверхность флюгарки.

Это происходит тогда, когда элементы, которые держат крышку, непрофессионально расположены. Хорошая флюгарка держит довольно приличный объем снега, который после таяния благополучно отводится от трубы.
Флюгарки должны быть надежно закреплены к трубе. Для этого просверливают отверстия в юбке флюгарки и межкирпичной кладке и вставив в отверстия дюбеля, крепят их специальными кровельными саморезами. Для надежности дюбеля обмакивают в цементный раствор, непосредственно, перед тем как вставить их в отверстия. Второй вариант крепления – анкерами, предусмотрен для очень тяжелых флюгарок. Этот способ возможен в случае, если кирпич на трубе не пустотелый.

Материалы, из которых изготавливают флюгарки – медь или металл с полимерным покрытием (например, полиестер). Бывают флюгарки из оцинкованного железа или нержавеющей стали – тоже очень надежные материалы, не нуждающийся в особом уходе и окрашивании.

Качественно закрепить флюгарку – значит, достойно приготовиться к серьезной непогоде. Ведь порывом ветра флюгарку может просто снести. Ее веса хватит, чтобы нанести довольно ощутимый ущерб как крыше, так и там, куда она упадет. Средний вес флюгарок – от 70 кг и выше.

Иногда вокруг трубы монтируется специальный кожух. Он тоже выполняет практическую и декоративную цели. Декоративную – потому что не к любой крыше подходит кирпичная труба. Она может просто испортить внешний вид всего дома. Без трубы тоже обойтись нельзя. А, так, кирпичи можно «замаскировать» под кожухом, соответствующем кровле. Кроме того, кожух – это дополнительная защита стенок трубы от разрушения.

Качественно выполненная и установленная флюгарка способна прослужить в российских суровых условиях более 10 лет. Но, в таком случае, у нее должен быть правильный проект, надежные угловые соединения, правильные отливы, не задерживающие воду и грамотное крепление.

Крышки некоторых флюгарок изготавливаются откидными – это удобно для того, чтобы прочищать трубы или коллекторы или проводить в них ремонтные работы. В таком случае не возникнет необходимости в демонтаже, а потом снова в монтаже флюгарки. Для пущей надежности можно установить сетку от птиц, чтобы птицы случайно не залетели в щель между трубой и колпаком.

Иногда флюгарки украшают флюгерами. Это придает особый вид всему дому. Если флюгарка свидетельствует бережливости и аккуратности хозяина, то флюгер может много рассказать и о характере.

Некоторые предпочитают выдержанный стиль и размещают флюгер в виде розы ветров. Более роскошно выглядят объемные медные флюгера в виде различных фигур животных, птиц и людей. Очень стильно смотрятся фигурки Богов Древнего Рима. Вот как можно удачно сочетать полезные функции и эстетические моменты.

Любой хозяин своего дома или коттеджа конечно же позаботится об этом вопросе. Ведь крыша над головой – это так важно!

Флюгарка на трубу

Грамотное обустройство крыши включает множество этапов, среди которых важное место занимает установка на трубу флюгарки. Виды конструкции, правила выбора в зависимости от типа отопления и формы трубы, изготовление своими руками изучим в деталях.

Виды колпаков

Труба, оборудованная флюгаркой, явление обыденное. Козырек носит множество названий, среди которых наиболее распространены:

  • колпак;
  • дымник;
  • зонтик;
  • грибок.

Исходя из конструкционных особенностей, флюгарки можно разделить на следующие типы:

  • стандартное защитное устройство;
  • изделие, оснащенное дефлектором;
  • наличие двойной крыши;
  • колпак с вентиляционным каналом;
  • дымник с декоративным оформлением.

Труба преображается за счет различных форм конструкции крыши флюгарки, которая бывает:

  • Двускатная. Наиболее простой вариант для изготовления своими руками. Основой служит листовой металл, который кронштейнами прикрепляют к фартуку-капельнику.
  • Четырехскатный колпак. Более сложная конструкция напоминает вальмовую крышу, Обычно такую флюгарку применяют для кирпичной трубы прямоугольной формы. Сделать ее своими руками немного сложнее, но при наличии рекомендаций, задача вполне выполнимая.
  • Полукруглый зонтик подходит для установки на трубу, когда архитектура дома придерживается европейского стиля. Несмотря на привлекательный внешний вид, подобная конструкция флюгарки не способствует увеличению тяги в трубе.
  • Плоский колпак устанавливают на кровле домов, оформленных в минималистическом стиле. Отсутствие наклона приводит к задержке снега, поэтому кронштейны, соединяющие флюгарку с трубой подвержены повышенным нагрузкам, в результате чего могут деформироваться.
  • Круглую трубу из нержавейки предпочтительней оснастить флюгаркой с конусообразным зонтиком. При этом необходимость в капельнике отпадает.

С точки зрения декоративного оформления трубы красиво смотрятся щипцовые и шатровые конструкции колпаков, но изготовить их своими руками проблематично.

Функции и принцип работы устройства

Список защитных функций колпака на трубе довольно широк, среди них:

  • Предотвращают попадание внутрь опавшей листвы и мелкого мусора, наносимого ветром.
  • Создают преграду для осадков, продлевая срок службы трубы.
  • При дополнительной установке решеток ограничивают доступ птичкам.
  • Отдельные конструкции (дефлекторы) способствуют увеличению тяги.
  • Внешняя часть трубы приобретает эстетичный вид, особенно в случае установки флюгера.

Существуют два вида конструкций с дефлектором. Принцип работы колпака, аналогичного промышленным вытяжным устройствам, основан на создании внутри незначительного разряжения за счет внешних потоков воздуха. Наглядная схема действия представлена ниже:

Подобную конструкцию флюгарки допустимо изготовить своими руками. Ее недостатком является ухудшение эффективности при отсутствии ветровой нагрузки. Более оптимистичная картина наблюдается при установке дефлектора-флюгера. Полуцилиндрический корпус, состоящий из лепестков, вращается на трубе с помощью подшипника. Своеобразная конструкция обеспечивает постоянное положение корпуса, закрывающего выходное отверстие от ветра. Благодаря этому создается разряжение, и тяга в трубе увеличивается. Схема потоков вокруг флюгарки изображена далее:

Особенности выбора конструкции

На выбор конструкции колпака влияет несколько факторов. Труба, предназначенная для обслуживания газового котла, оснащается исключительно насадкой в форме сопла с открытым верхом. Запрет на применение различных колпаков и зонтиков легко объясним. При минусовых температурах флюгарка обмерзает и покрывается ледяной коркой. Постепенно сосульки перекрывают рабочий проем, провоцируя снижение тяги. Это ведет к скоплению угарного газа в помещении, что представляет для людей смертельную опасность. Пример такой нежелательной ситуации с колпаком представлен на следующем фото:

Причина обледенения в конденсате, который образуется на флюгарке при установке котлов с высоким КПД. Именно к этому типу относится газовое оборудование.  Твердотопливный котел обладает меньшей эффективностью, поэтому флюгарке на трубе не грозит образование конденсата. Тем более, если это кирпичная труба, защита от осадков ей просто необходима.

Внимание! Эффективность котлов на пеллетах достигает 90%, поэтому не стоит рисковать с установкой флюгарки, трубу лучше оснастить открытым сопло.

Для многоканальных конструкций, когда монтаж флюгарки на дымоход запрещен ввиду эксплуатации газового оборудования, а защита требуется, применяют колпак сложной конструкции, изображенный на фото ниже:

Этот короб полностью закрывает кирпичное основание, при этом на вентиляционных каналах установлены колпаки с крышей, а дымоходные отверстия оборудованы соплами.

Обустройство плоской крыши

Помимо трубы, монтаж флюгарки производится на плоской кровле. Здесь это устройство чаще именуют аэратором. Цель монтажа – удаление конденсата и влаги путем проветривания. Установка колпаков возможна не только на этапе строительства, но и в период эксплуатации крыши. При ремонте потребность в дополнительном оснащении кровли флюгарками обусловлена защитой от протечек и предотвращением гниения кровельных материалов. Произвести грамотный монтаж своими руками поможет следующая схема:

Колпаки, предназначенные для плоской кровли, должны обладать устойчивостью перед перепадами температур и коррозийными процессами. Поэтому для их производства используют нержавеющую сталь или пластик. Потребность в количестве флюгарок рассчитывается на основе следующих параметров:

  • площадь крыши;
  • состояние кровельного покрытия;
  • уровень концентрации влаги и конденсата;
  • технические характеристики самих флюгарок.

При обустройстве бани или бассейна монтаж аэраторов лучше запланировать на этапе проектирования.

Самостоятельное изготовление

Задавшись целью защитить трубу флюгаркой, первоначально следует определиться с моделью. Для изготовления своими руками предпочтительней остановиться на простой конструкции, для которой понадобится:

  • листы оцинкованной стали;
  • картон и маркер;
  • зажим жестянщика и ножницы по металлу;
  • сварочный аппарат или крепежные детали.

Процесс формирования колпака своими руками включает следующие этапы:

Еще проще оформить своими руками колпак с арочной крышей. Поэтому при отсутствии необходимых навыков по работе с металлом, лучше подобрать максимально упрощенную конструкцию флюгарки для защиты трубы.

ФЛЮГАРКА - это... Что такое ФЛЮГАРКА?

  • ФЛЮГАРКА — Поворотная железная труба над дымовою для беспрепятственного прохождения дыма во время ветра. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. ФЛЮГАРКА подвижная на вертикальной оси железная труба с флюгером,… …   Словарь иностранных слов русского языка

  • флюгарка — сущ. • флюгер • вертун Словарь русских синонимов. Контекст 5.0 Информатик. 2012. флюгарка сущ., кол во синонимов: 8 • вентилятор …   Словарь синонимов

  • ФЛЮГАРКА — ФЛЮГАРКА, флюгарки, жен. 1. То же, что флюгер в 1 знач. (спец.). 2. Флажок, значок на шлюпке, указывающий на принадлежность ее определенному судну (мор.). 3. Железная, легко вращающаяся труба, надставляемая над дымовыми трубами для того, чтобы… …   Толковый словарь Ушакова

  • ФЛЮГАРКА — ФЛЮГАРКА, и, жен. (спец.). 1. Вращающаяся часть флюгера (в 1 знач.). 2. Флажок или иной специальный знак на шлюпке (на парусах, буйках), указывающий на принадлежность к определённому судну. 3. Вращающаяся железная надставная труба над дымовой… …   Толковый словарь Ожегова

  • ФЛЮГАРКА — стрелочный указатель с фонарем для простой стрелки. Технический железнодорожный словарь. М.: Государственное транспортное железнодорожное издательство. Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С.… …   Технический железнодорожный словарь

  • флюгарка — флюгер (флюгарка) (иноск.) о человеке нестойком, бесхарактерном, поддающемся чужому влиянию, меняющему постоянно свои убеждения, вертящемся туда и сюда, как флюгер от дуновения ветра Ср. Флюгерный непостоянный. Ср. Жена моя не оставляла меня в… …   Большой толково-фразеологический словарь Михельсона

  • Флюгарка — небольшая металлическая дощечка на мачте судна, свободно вращающаяся на шарнирах; служит для указания направления ветра. На военных судах Ф. 4 угольная и по своей окраске, особой для каждого судна, дает также указание о принадлежности судна к той …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • Флюгарка — I ж. 1. Эмблема корабля в виде определённого рисунка. 2. Флажок, значок на шлюпке, указывающий её принадлежность определенному судну. II ж. Поворачивающаяся головка с прорезями или окошечками на дымовых и вытяжных трубах, облегчающая выход дыма… …   Современный толковый словарь русского языка Ефремовой

  • флюгарка — флюгарка, флюгарки, флюгарки, флюгарок, флюгарке, флюгаркам, флюгарку, флюгарки, флюгаркой, флюгаркою, флюгарками, флюгарке, флюгарках (Источник: «Полная акцентуированная парадигма по А. А. Зализняку») …   Формы слов

  • Флюгарка —    Поворотная железная насадка на дымовую трубу, направляющая дым по ветру, для улучшения тяги.    (Термины российского архитектурного наследия. Плужников В.И., 1995) …   Архитектурный словарь
