особенности устройства проветривания, как сделать своими руками вентиляцию в теплице из поликарбоната

Форточки для теплицы: функции, разновидности и размеры

Использование теплицы для выращивания качественного урожая сопряжено с определенными условиями, которые необходимо создать внутри. Сохранять баланс влажности и температуры помогают форточки, без которых внутри культуры бы страдали от появления гнили и других заболеваний. Современные технологии предлагают несколько возможных вариантов установки конструкции, какие именно стоит рассмотреть подробнее.

Форточки для теплицы: функции, разновидности и размеры Форточки для теплицы: функции, разновидности и размеры

Назначение

Благоприятный климат создать в теплице на даче можно только организовав вентиляцию. Мало просто установить форточки, требуется сделать это правильно, только так можно будет предотвратить появление микроорганизмов и бактерий. Принудительная вентиляция теплицы один из вариантов.

Неплохой вариант поликарбонат, который пропускает свет, но не воздух. Форточка крайне необходима для огурцов зимой и других культур. Чаще всего форточки делают две, чтобы растения внутри не сгорели от повышенной температуры, но их количество зависит от размеров помещения. Обычно организуют конструкцию на двускатной крыше и других вариантов исполнения.

Есть готовые варианты, а можно создать своими руками при помощи подходящего инструментария. Именно форточка способствует закаливанию посаженых культур. Они становятся более устойчивыми к неблагоприятным условиям.

Форточки для теплицы: функции, разновидности и размеры Форточки для теплицы: функции, разновидности и размеры

Виды

Все конструкции для вентиляции можно разделить на такие большие группы, как:

  • механические;
  • автоматические из амортизатора или гидравлики;
  • с системой открывания.

Автоматические форточки из поликарбоната оснащены электроприводом. Такой вариант практичнее механического, поскольку система реагирует на повышение температуры благодаря установленному фрамугу. Так, микроклимат внутри остается на необходимом уровне, что упрощает процесс ухода за растениями огороднику.

Форточки с автоматической установкой бывают следующими:

  • с гидравлической системой;
  • работающие на электрике;
  • основанные на принципах сжатия металла.

Понять, какой из вариантов предпочтительнее можно только оценив преимущества и недостатки каждой конструкции.

Гидравлические

Несложная система, построенная на основе встроенной гидравлики, подсоединяется к конструкции форточки. Она отличается надежностью и автономной работой. Можно создать конструкцию разной мощности. Принцип работы состоит в том, что дельта измеряет температуру и влажность, а также решает, необходимо ли проветривать помещение.

Две емкости с жидкостью представляют собой рычаг, они соединены между собой шлангом. Они находятся на разных уровнях теплицы – внизу и вверху. В качестве регулятора температуры выступает емкость снизу, она полностью герметична, а верхняя колба представляет собой утяжелитель.

Все работает на простейших законах физики. Когда температура воздуха внутри теплицы повышается, нагревается и воздух в нижней емкости, под давлением происходит вытеснение жидкости, в результате чего она двигается по шлангу вверх.

Когда вес колбы сверху увеличивается, форточка открывается. Когда жидкость остынет, конструкция закроется, в среднем – это 20 минут. Такое приспособление можно создать и самостоятельно.

Единственным недостатком является неспособность защитить растения от резкого похолодания, поскольку даже незначительное воздействие низкой температуры приводит к повреждениям некоторых культур. Для создания системы самостоятельно можно использовать простые банки. В трехлитровую банку наливают по 800 мл воды и закатывают. В крышке проделывается отверстие, куда вставляется шланг, который не доходит до дна на 3 мм. На меньшую по объему банку надевают полиэтиленовую крышку и вставляют трубку от капельницы, она будет играть роль пневматического сифона. Оба отверстия должны быть герметично закрыты. Систему размещают внутри теплицы и приспосабливают к раме бруса-противовеса.

Форточки для теплицы: функции, разновидности и размеры

Электрические

В конструкции такой форточки есть вентилятор и реле. Когда внутри становится слишком жарко, срабатывает реле и включается вентилятор.

Одними из главных преимуществ считаются следующие:

  • чувствительность;
  • мощность;
  • компактность;
  • возможность регулировки.

Главный минус заключается в том, что при отключении электричества система перестает работать, а растения могут пострадать от влажности и высокой температуры. Иногда в теплицах оставляют одну форточку, которую можно будет открыть вручную, чтобы предотвратить негативные последствия. Можно также установить резервный источник питания, к примеру, солнечную батарею или аккумулятор, подойдет и генератор. В любом случае ручной проветриватель помогает всегда решить возникшую проблему.

Форточки для теплицы: функции, разновидности и размеры Форточки для теплицы: функции, разновидности и размеры

Биметаллические

Привод таких форточек работает на основании различий свойств отличающихся металлов, которые могут сжиматься и растягиваться. В основе используется два металлических элемента, обладающие отличающимся коэффициентом тепла на расширение. Когда один нагревается, он прогибается и открывает форточку, как только охлаждается конструкция – закрывается.

Главный недостаток – это небольшая мощность, поэтому использовать систему можно только в небольших по размеру теплицах.

Форточки для теплицы: функции, разновидности и размеры Форточки для теплицы: функции, разновидности и размеры

Количество и размеры

Размеры и количество окон имеют большое значение при организации парника. Для 6 погонных метров нужно три форточки, поскольку на каждые два погонных метра устанавливается одна конструкция. Чтобы обеспечить нормальное проветривание внутри теплицы размером 3х6 м, устанавливается не менее 4 конструкций. Суммарная площадь должна составлять 25 процентов от площади поверхности помещения. При наличии перегородки окна располагают в каждом отсеке.

Расположение

Если приобретается уже готовая теплица, в ней предусмотрено чертежами, где будут располагаться окна. Конструкторы уже предусмотрели и обилие осадков и иные факторы, которые стоит учитывать в регионе. Иногда отверстие делают на крыше, но не менее эффективным считается боковое проветривание. Поскольку теплый воздух сосредотачиваются под потолком, то и сделанные там форточки эффективнее. С боковым расположением приблизительно делят высоту на три части и устанавливают конструкцию, отступая от земли на 2/3.

Если форточка организуется самостоятельно, тогда необходимо принимать во внимание следующие требования:

  • возле входа не должно быть окон;
  • первая конструкция устанавливается посередине теплицы;
  • лучшее расположение с юга.

Варианты крепления

Конструкция каждой форточки обязательно предусматривает наличие фиксаторов, именно они отвечают за угол раскрытия.

Сегодня приспособления представлены двумя вариантами.

  • Гребенка. Она представляет собой простой элемент, посредством которого происходит фиксация окна в необходимом положении. Ее не используют в автоматических системах, поскольку она ограничивает механизм, что приводит к быстрой поломке.
  • Пружина на цепочке. На автоматику устанавливают ограничители на цепочке с пружиной, которые защищают систему при сильном ветре.
Форточки для теплицы: функции, разновидности и размеры Форточки для теплицы: функции, разновидности и размеры

Одним из вариантов крепления окон являются поворотные шарниры. Выбор того, какой конструкции будет фрагма, никак не скажется на микроклимате. Если предварительно не было расчета температурного режима, тогда не делают рамку, поликарбонат прорезается по трем сторонам и заламывается край, который должен свободно двигаться. Создается ребро жесткости на нижнем уровне, в качестве него можно использовать рейку или профиль. Такая конструкция может выручить, пока не будет организована система вентиляции.

Форточки обязательно должны стоять по вертикали, но с ветреной стороны, поскольку сквозняк негативно влияет на уровень влажности. Важно сохранить естественную циркуляцию. Если теплица длинная или внутри посажены высокие культуры, то созданная система проветривания не даст результата, требуется другой тип.

Узнать, достаточно ли внутри окон можно присмотревшись к стенам. Если конденсат собирается, пора модернизировать конструкцию.

Форточки для теплицы: функции, разновидности и размеры

Производители

Даже если в конструкции теплицы уже есть достаточно окон, всегда есть вероятность, что может понадобиться установка дополнительной форточки.

Неплохие, полностью укомплектованные варианты предлагают такие российские производители, как:

  • «Планета Садовод»;
  • «Дуся-Сан»;
  • «Термовент»;
  • «Синьор Помидор».

Изделия поставляются в продажу уже собранными, с необходимым количеством петель и окладом. В комплекте также есть лист поликарбоната, который позволяет герметизировать швы и предотвратить попадание влаги во время сильного дождя. Плотное закрывание и полная герметичность при правильной установке гарантированы. Есть подробная инструкция по монтажу. Если хочется купить автоматическую систему, потребуется доплатить, поскольку в комплект система не входит.

Делаем своими руками

Сделать простую самодельную форточку несложно, если использовать чертежи. Правильное устройство конструкции поможет создать внутри идеальный для культур микроклимат, поэтому к процессу стоит подходить с особой тщательностью. Система, активизирующаяся автоматически – это всегда надежность и практичность. Может потребоваться для арочной форточки привод, с которыми электрический механизм будет работать как часы или гидроцилиндр. Фрамуга располагается в проеме, образованном между вертикальными и горизонтальными элементами каркаса.

Под рукой должны быть следующие инструменты и материалы:

  • болгарка или ножовка;
  • детали, обеспечивающие соединение, к примеру, уголки, но можно воспользоваться и сваркой;
  • профиль каркаса конструкции парника, можно взять трубу меньше по размеру;
  • саморезы;
  • герметик либо уплотнитель;
  • автоматический механизм.
Форточки для теплицы: функции, разновидности и размеры

Размер форточки пространства зависит от многих факторов, в том числе от наличия других окон, размера теплицы. Выпиливается верх и низ, а также боковые элементы. Они сгибаются по форме дуги, только после этого собирают раму, внутреннее пространство которой должно быть меньше на 2 мм отверстия в теплице. На следующем этапе вырезаются четыре детали, которые станут основой для фрагмы. При большом проеме желательно поставить дополнительно один профиль, который поможет улучшить прочность. Теперь следует монтировать петли.

Особое внимание стоит обратить на качество фурнитуры, поскольку от нее будет зависеть работоспособность вентиляционных окон. Фрагма помещается в раму, и устанавливаются петли. Желательно, чтобы на нижнем краю была приварена небольшая площадка, сюда поместится край механизма. По каркасу делаются сквозные отверстия. Они должны располагаться на расстоянии 15 сантиметров друг от друга. Обязательно от углов должен быт отступ 5 см. Рама крепится к каркасу парника с помощью саморезов с широкой шляпкой.

Теперь можно поставить ограничитель. Уже с улицы поликарбонат ставится на термошайбы, особое внимание на углы. На середине профиля рамы материал вырезается острым ножом. Автотолкатель собирается по схеме, предоставленной производителем. После окончания работы его помещают в центр рамы. По контуру можно положить резиновый уплотнитель, чтобы улучшить качество герметизации. В том случае, когда рама для окна слишком большая, тогда подъемник, который должен обладать и соответствующей мощностью, должен быть только посередине с дополнительным ребром жесткости. Если форточка маленькая, автопривод допускается поставить сбоку.

Теплицы из поликарбоната стали очень востребованы в последнее время благодаря огромному числу преимуществ этого материала. Под крышей всегда есть место для создания дополнительной форточки, поскольку там располагается свободный участок прямоугольной формы. Чаще всего конструкцию устанавливают на одном скате, подветренной стороны, что позволяет исключить иссушение воздуха внутри. Конечно, автоматика позволяет огороднику меньше затрачивать времени на уход за растениями. Системы работают без человека, но чтобы предупредить форс-мажор, лучше предусмотреть несколько форточек, которые будут открываться вручную.

Форточки для теплицы: функции, разновидности и размеры

Сегодня есть наши отечественные производители, которые предлагают готовые решения для теплиц разного размера. Такие автоматические системы отличаются надежностью и устойчивостью к особенностям российского климата.

Готовый комплект позволит сэкономить время и силы, а также обеспечит качественную систему вентиляции. Модели построены с использованием последних технологий, поэтому и проблем с ними на этапе эксплуатации практически не бывает. От огородника требуется только правильно произвести установку, если опыта недостаточно, можно пригласить специалиста.

В следующем видео вас ждет инструкция по сборке форточки для теплицы из поликарбоната "Ботаник".

ВЕНТИЛЯЦИЯ И ПРОВЕТРИВАНИЕ ТЕПЛИЦ

Так называемый парниковый эффект вызывает быстрый подъем температуры внутри теплицы от падающего на нее солнечного света, а застоявшийся воздух служит идеальной средой для распространения болезней и вредителей. Поэтому для контроля за температурным режимом необходима эффективная система вентиляции, обеспечивающая приток свежего воздуха и регулирующая степень влажности. Режим работы системы согласуют с обогревом, притенением и увлажнением воздуха. При активной вентиляции создается и поддерживается сбалансированный микроклимат.

Несмотря на успехи в разработке теплиц небольшого размера, лишь несколько моделей снабжены форточками для поддержания оптимального теплового режима в жаркую летнюю погоду. Дополнительное открывание дверей используют как экстренное средство для некоторых культур в безветренную погоду. Установка большого числа форточек приведет к изменению общего конструктивного решения и дополнительным затратам материала, а следовательно, к удорожанию теплицы.

При нагревании плотность воздуха уменьшается и он начинает подниматься вверх. Поэтому через форточки, расположенные у конька, выходит нагретый воздух. Взамен поднявшегося вверх и вышедшего теплого воздуха через зазоры между наложенными листами стекла, неизбежные щели при остеклении и дверные проемы поступает свежий холодный воздух. Для полноценной вентиляции общая площадь приконьковых форточек должна составлять 1/6 площади пола, а по возможности и больше. В небольших теплицах обычно достаточно по форточке с двух сторон крыши или как минимум две на каждые 2 м длины. Для больших теплиц или теплиц, предназначенных для выращивания альпийских растений, рекомендуется сплошной ряд форточек с обеих сторон крыши.

Воздухообмен и последующее охлаждение происходят быстрее, если в теплице имеются боковые форточки. Их располагают чуть выше поверхности почвы или на уровне стеллажей и по возможности с обеих сторон. При таком размещении форточек те из них, которые находятся с подветренной стороны, можно открывать в холодную ветреную погоду. Это уменьшает вероятность повреждения растений в кратковременные периоды похолодания.
Все форточки должны быть отрегулированы и легко открываться и закрываться, особенно это важно для приконьковых форточек. При полном открывании они как бы продолжают линию противоположной стороны крыши, что соответствует углу примерно 55°. В этом положении происходит максимальная вентиляция. Однако на практике оптимальная установка форточек затруднена, и они, как правило, открыты под более острым углом. Полностью открытые форточки эффективно улавливают поток холодного воздуха и направляют его вниз к полу. Когда поток нагревается, он поднимается вверх и выходит наружу через форточки, расположенные с подветренной стороны. Таким образом в солнечные дни в теплице происходит быстрый воздухообмен.

В ветреные дни поток воздуха, поступающий через боковые и приконьковые форточки, бывает очень сильным и вызывает сквозняк, пагубный для многих тропических растений, особенно орхидей. Силу такого потока эффективно снижают жалюзи, хотя полностью они не устраняют сквозняка. Перед установкой жалюзи убедитесь, что в закрытом состоянии они не способствуют образованию сквозняков.

Способы открывания форточек

В небольших теплицах форточки открывают вручную и фиксируют с помощью металлической планки с прорезями и шплинта — способ, применяемый при открывании окон во многих жилых помещениях. В крупных теплицах форточки находятся высоко, и для их открывания разработан ряд способов, включающих использование рукоятей и зубчатых колес, систем блоков и шестерен.

Автоматические устройства. Способы открывания форточек вручную хотя и надежны, но, к сожалению, полностью зависят от человека. Его забывчивость может погубить ценные растения. Кроме того, садовод не всегда находится дома. Поэтому были разработаны автоматические устройства для открывания и закрывания форточек. Первый и до сих пор встречающийся в промышленных теплицах способ включает применение электромотора, связанного через систему шестерен с поднимающим и опускающим устройством. Контроль осуществляет переключатель, соединенный с термодатчиком. Для небольших теплиц разработана система, в которой в качестве контролирующего элемента использована теплочувствительная жидкость. Жидкость помещена в прочный металлический цилиндр с одним глухим концом. Другой конец закрыт скальчатым поршнем. При нагревании жидкость расширяется и толкает поршень. Это давление усиливается системой рычагов, и в конечном счете форточка открывается. При охлаждении жидкости форточка постепенно закрывается. Подобную систему можно установить на открывание форточек при различной температуре. В более сложных устройствах контроль за работой осуществляется с учетом ряда погодных факторов. Датчики ветра приводят в движение моторы, закрывающие форточки во избежание сквозняков. При ненастной погоде форточки закрывают датчики дождя. Температурные датчики реагируют на повышение облачности и последующее снижение температуры. Существуют также системы контроля, основанные на изменении интенсивности солнечного освещения.

Вентиляторы

Хотя описанные способы работы форточек весьма надежны, особенно в малогабаритных теплицах, естественного притока воздуха, который они обеспечивают, недостаточно для поддержания требуемого однородного режима в теплице. В больших теплицах возникают места концентрации теплого или холодного воздуха, которые могут неблагоприятно влиять на рост растений. Для уменьшения сквозняков или перегрева служит вытяжная вентиляция. С этой целью используют специальные низкоскоростные вентиляторы, перемещающие большие объемы воздуха. Наличие вытяжных вентиляторов оправданно и в теплицах с пленочным покрытием, поскольку они предотвращают конденсацию водяных паров на полиэтиленовой пленке.
Установка вентиляторов. Вентиляторы в небольших теплицах размещают на одном из торцевых концов, а в крупных сооружениях на противоположных торцах или на некотором расстоянии друг от друга на боковых стенах. Лопасти каждого вентилятора ориентируют параллельно стене, устанавливая его практически заподлицо к ней. При этом стекло в стене заменяют жалюзи, которые закрывают отверстие при отключенном вентиляторе. Во время работы створки жалюзи под давлением воздуха принимают горизонтальное положение. Аналогичным образом устанавливают и применяют приточные вентиляторы. Так предотвращается нежелательная циркуляция воздуха при отключенных вентиляторах. Обычно работа вентиляторов контролируется автоматически, подсоединением к выставленному заранее термодатчику.
Чем меньше размер вентилятора, тем выше его помещают в стене теплицы. В небольших любительских теплицах один вентилятор обычно ставят над дверью. В промышленных теплицах вентиляторы (более 1,2 м в диаметре) располагают на разной высоте в зависимости от выращиваемых культур. Внутри теплицы вентиляторы й основном используют для циркуляции воздуха, что вызвано необходимостью равномерно распределять теплый воздух при работе систем обогрева. Если теплица не отапливается, вентилятор поддерживает в помещении атмосферу, требуемую для нормального роста многих тепличных растений.

Чтобы обеспечить необходимую циркуляцию воздуха в теплице, вентиляторы размещают в зависимости от их мощности. С противоположной стороны предусматривают приточные вентиляционные отверстия. Их место подбирают так, чтобы усилить поток свежего воздуха. В жаркую сухую погоду для увлажнения поступающего в теплицу воздуха приточные вентиляционные отверстия прикрывают пропитанным водой материалом. Наиболее эффективной считается 40-кратная смена воздуха в теплице в час.

Влажность

В промышленных теплицах широкое применение находят гигрометры. Они сконструированы по типу контактного термореле, но реагируют на изменение влажности. «Подсушить» воздух в небольших теплицах можно путем усиления вентиляции. Гигрометр на короткий промежуток времени включает вентиляторы, вызывая тем самым циркуляцию воздуха в помещении. А на период теплой сухой погоды предусмотрен способ увлажнения воздуха. С этой целью используются автоматические разбрызгивающие устройства.

Потоки воздуха

Установленные на крыше и боковых стенах форточки позволяют осуществлять полный воздухообмен.


В идеальном случае форточки должны открываться на угол 55°, то есть лежать в плоскости конька. Их располагают с обеих сторон крыши.

Боковые форточки

Боковые или пристенные форточки ускоряют воздухообмен и охлаждение воздуха в теплице. Они бывают обычного (левый рисунок) и жа-люзного (правый рисунок) типа. В закрытом положении жалюзи не должны создавать сквозняков. Жалюзи особенно хороши при выращивании орхидей и других тропических растений, поскольку снижают силу сквозняков, хотя и не устраняют их полностью.

Способы открывания форточек

Форточки открывают вручную (верхний рисунок), автоматически (нижний рисунок) или с помощью дистанционного управления (правый рисунок). Автоматические системы состоят из цилиндра, заполненного жидкостью, которая расширяется при нагревании, что приводит в движение поршень, и тот через систему шестерен открывает форточки. Дистанционные системы открывания форточек применяют в крупных промышленных теплицах.

Вентиляторы


В небольших теплицах вытяжной вентилятор ставят над дверью. Для этого используют только малоскоростные специальные вентиляторы.

Притенение теплиц обусловлено очевидной необходимостью. Если зимой все усилия направлены на получение максимальной освещенности в теплице, весной и летом солнечные лучи вызывают перегрев внутри помещения и приводят к гибели растений. Поэтому нужны некоторые меры по притенению. Их проводят в комплексе с вентиляцией и поливом для поддержания сбалансированного микроклимата теплицы. Нередко притенением сокращают объем работ по поливу.

Теплицы, оборудованные эффективной системой вентиляции, притеняют, лишь когда без этого нельзя обойтись. Такие светолюбивые растения, как суккуленты, нормально развиваются только при полном освещении. Если в теплице выращиваются разные растения, не составит особого труда разместить тенелюбивые растения за культурами, которым требуется или которые способны выдержать интенсивное освещение.

Приемы притенения

Притенение выполняют в основном двумя способами: окраской или распылением защитной жидкости по остекленной поверхности и с помощью закрывающих от света материалов. Долгое время стандартными жидкостями для притенения служили известковая побелка и сильно разбавленная эмульсионная краска. Нанесенные толстым слоем, эти вещества удерживаются на стекле очень прочно, и чтобы снять их в конце сезона, необходимо серьезно потрудиться с помощью жесткой щетки. В настоящее время появились составы, довольно легко стирающиеся с поверхности и при этом не смываемые дождем. Естественно, со временем слой всех традиционно используемых веществ постепенно истончается, и с установлением жаркой погоды его приходится возобновлять. Все жидкие притеняющие составы должны быть белого цвета: зеленый цвет и его оттенки поглощают тепло, в то время как белый — отражает.

Серьезный недостаток жидких притеняющих средств — они остаются на стекле довольно долгое время на протяжении лета, когда неизбежны и пасмурные дни, и периоды похолодания. В таких условиях растения будут страдать от недостатка света и тепла. Поэтому рациональнее использовать иные притеняющие средства. Сворачивающиеся экраны можно разместить как с наружной, так и с внутренней стороны теплицы, а подъемные жалюзи — только внутри. Внешние притеняющие экраны считаются наиболее эффективными, ибо они предотвращают перегрев в теплице. Притеняющие экраны с внутренней поверхности стекла преграждают доступ света к растениям. При этом тепловое излучение проходит через стекло и нагревает теплицу. Но практичные и изящные внутренние притеняющие экраны очень неудобны там, где около стекла растут высокие растения с крупными листьями и цветками. Таким образом, целесообразнее устанавливать притеняющие экраны с внешней стороны теплицы. Но не забывайте о порывах ветра, которые могут нанести ущерб экранам.

Притеняющие экраны. Лучшими считаются притеняющие экраны из деревянных или пластиковых реек. Срок их службы продолжителен, они легко скатываются и расправляются. Некоторое количество света проникает через притеняющие экраны, но растения от этого не страдают, поскольку угол падения солнечных лучей медленно изменяется на протяжении дня. Хороши также притеняющие экраны из пластика, покрытого белой краской, и жалюзи.
Для владельцев теплиц, отсутствующих в течение дня, особенно удобны автоматизированные системы притеняющих экранов. Механизм развертывания экранов соединен с электронным датчиком или контактным термореле. Но садовод может и сам изготовить притенение для малогабаритной теплицы на период жары. На деревянный каркас, сделанный из прочных реек, натягивают светонепроницаемую пленку или мешковину и прикрепляют его к боковым стенам теплицы и крыше изнутри или снаружи. Тепличное хозяйство, конечно, можно вести без

Приемы притенения

1. Весной на остекленную поверхность теплицы наносят средний по толщине слой притеняющей краски.

2. Наружные притеняющие экраны снижают светопрони цаемость и предотвращают возрастание температуры в теплице. Это и средство защиты от морозов.

3. Внутренние притеняющие экраны хотя и менее эффективны, но выглядят аккуратнее и легко снимаются.

Автоматическое притенение

Наружные притеняющие экраны развертывают и свертывают с помощью моторов, регулируемых светочувствительными датчиками. Они незаменимы в теплицах, которым садовод не может уделять много времени.

Самодельное притенение

Импровизированные экраны делают из мешковины, ткани или светонепроницаемой синтетической пленки и крепят с внешней стороны теплицы.

Установка форточки для теплицы из поликарбоната, автомат и механика

Форточка в теплице – обязательное условие для создания благоприятного микроклимата для выращивания урожая в закрытом грунте. Правильно организованная вентиляция обеспечивает не только максимально комфортные микроклимат для развития растений, но и препятствует появлению вредных бактерий, насекомых, микроорганизмов.

В статье расскажем, как сделать форточку своими руками: сколько штук, какого размера, где разместить, как выбрать фурнитуру. Подробно остановимся на вопросе: какие бывают автоматические форточки для теплицы из поликарбоната, в чем их преимущества и как сделать самооткрывающееся окно своими руками.

Размеры и особенности монтажа

Форточки помогают регулировать в помещении влажность и температуру воздуха.

Сколько форточек должно быть в теплице

Для качественного проветривания специалисты рекомендуют устанавливать на каждые 2 погонных метра теплицы 1 открывающуюся фрамугу, окончательное количество штук определяется местом расположения конструкции. В среднем, по отзывам опытных огородников, необходимое количество:

  • До 3 м/п строения – 2 шт, минимум 1, если конструкция расположена на солнечной, хорошо проветриваемой стороне участка;
  • 4 м/п — 1-2 шт.;
  • 6 м/п – 3-4 шт.;
  • 8 м/п – 4-6 шт.;
  • 10 и более м/п – от 5 шт. + 1 на каждые последующие 2 м/п.

Считается, что для хорошего проветривания суммарная площадь форточек должна составлять 25% от общей площади поверхностей конструкции. Если теплица имеет внутреннюю перегородку, то они должны быть расположены в каждой части помещения.

В ролике вы найдете полезные советы для монтажа в дачной деревянной теплице под пленкой самодельной системы для автоматического открывания форточек.

Где устанавливать

В готовых изделиях открывающиеся фрамуги предусмотрены и рассчитаны в процессе проектирования конструкции, но в регионах с обильными осадками и на сырых участках лучше предусмотреть дополнительную форточку. В самодельной постройке форточка для теплицы из поликарбоната своими руками должна быть установлена по следующим правилам:

  • не следует располагать близко к входу;
  • сначала установить форточку посередине конструкции, следующие – по мере необходимости;
  • так как теплый воздух скапливается под крышей, размещать проемы для проветривания лучше в верхней части теплицы, можно условно разделить высоту на 3 части, и делать проем, отступив 2/3 части от земли;
  • желательно располагать с солнечной (южной) стороны конструкции.

Посмотрите инструкцию, как выполняется установка форточки в теплице из поликарбоната, на видео сборка и монтаж недорогого подъемника своими руками.

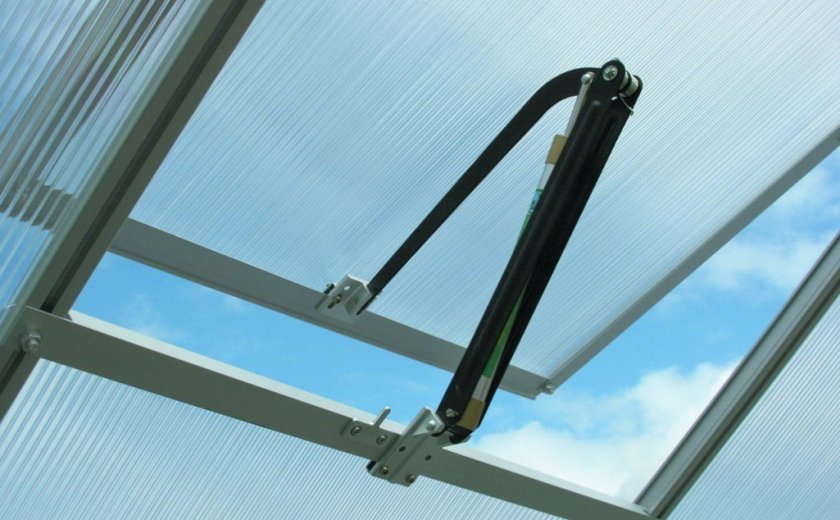

Автоматическое открывание форточек в теплице

Форточки в теплице могут открываться ручным способом или иметь автоматический привод, который гораздо удобней и практичней первого варианта. При определенной температуре воздуха внутри помещения фрамуга, оснащенная автоматом, самостоятельно открывается для проветривания, при похолодании – постепенно закрывается.

Чертеж для установки автомата открывания на форточку теплицы

Чертеж, как собрать автомат открывания форточек для теплиц своими руками

Самооткрывающиеся форточки в теплице бывают 3 видов:

  • гидравлические;
  • электрические;
  • биметаллические.

Для того чтобы определится какой автомат открывания лучше, подробно рассмотрим каждый вариант, проанализируем, в чем преимущества и недостатки конструкций.

Посмотрите, как правильно установить термопривод для автоматического открывания форточек теплиц большого размера.

Гидравлические

Автоматический открыватель форточки для теплиц на гидравлике – простая рычажная система, подсоединяемая к форточке. Конструкция надежная, автономная, в зависимости от размера фрамуги можно купить или сделать своими руками гидравлический открыватель разной мощности. Предлагаем посмотреть видео обзор гидравлический открывателей, с анализом качества их работы на практике.

Принцип работы основан на дельте температур окружающей среды: изменяются атмосферные условия (воздух нагревается или остывает), изменяется действующий на рычаг вес, в следствии чего окно соответственно открывается или закрывается.

Рычаг представляет собой 2 емкости с жидкостью, соединенные шлангом, одну располагают вверху, другую – снизу теплицы. Нижняя колба – это своеобразный терморегулятор, сосуд герметичен, часть его заполнена жидкостью, часть – воздухом. Верхняя емкость выполняет роль утяжелителя. Далее срабатывают законы физики: поверхность теплицы нагревается от солнца, внутри помещения поднимается температура, воздух во в нижней колбе нагревается, начинает расширятся и вытеснять жидкость, выдавливая ее по трубке в верхний сосуд. Вес утяжелителя (верхней емкости) становится больше, происходит открывание форточки.

Приспособление незатейливое, можно сделать и установить своими руками. Жидкости требуется 20-30 минут на остывание, окно в теплице все это время будет открытым, что является незначительным недостатком гидравлического механизма. Например, при резком похолодании, это время может сыграть фатальную роль для растений.

Смотрите ролик, как устроен гидравлический автоматический открыватель форточки для теплиц своими руками, на видео отмечена незначительная, но часто встречающаяся ошибка: емкости следует располагать на солнце, тень замедляет нагрев жидкости.

Электрические

Теплица с автоматической форточкой на электричестве – система, состоящая из температурного реле и вентилятора. При нагревании воздуха в теплице до определенной температуры реле срабатывает, вентилятор включается. Значительные плюсы – мощность, высокая чувствительность к дельтам температуры, возможность регулировать систему, компактность прибора. При отключении электричества такое автоматическое открывание в теплице становится бесполезным — это является ее недостатком.

Полезно знать:  Если решено устанавливать в теплице электрическую систему проветривания, то рекомендуется обзавестись и резервным (аварийным) источником питания. Обезопасить урожай в теплице помогут системы, оснащенные современными электрическими автоматами на аккумуляторах, заряжающихся от солнечной батареи.

Биметаллические

Биметаллический привод для форточек теплиц устроен на принципе разности свойств работы металла: сжатие и растяжение под действием температурной дельты. Механизм состоит из металлических 2 пластин с разным тепловым коэффициентом расширения. Нагреваясь, одна из пластин выгибается в дугу и открывает форточку, когда температура падает, происходит обратное действие. Недостаток – небольшая мощность, подходят системы только для маленьких и легких фрамуг в теплице.

Как сделать форточку в теплице из поликарбоната своими руками

Форточка для теплицы из поликарбоната автомат – это практично, надежно, выгодно, целесообразно. Самый простой способ организовать умное проветривание – купить готовое устройство и установить его своими руками.

Установка форточки в теплице

Для примера рассмотрим, как делается форточка для арочной теплицы. Открывающаяся фрамуга устанавливается в проем, образованный пересечением вертикальных и горизонтальных деталей каркаса.

Потребуется:

  • профиль, из которого сделан каркас теплицы, или трубы чуть меньшего размера;
  • ножовка по металлу, болгарка;
  • соединительные детали: стыковочные планки, уголки либо сварка;
  • саморезы по металлу;
  • механизм для автоматического открывания;
  • уплотнитель либо монтажная пена.
Совет:  Форточку можно не делать по площади всего проема, а изготовить раму нужного размера, необходимого для проветривания.

Выпиливаем в размер 4 детали: 2 верх и низ форточки теплицы, 2 – боковые элементы, их следует согнуть по форме дуги каркаса. Собираем раму. Этот этап можно упустить, если размер окна совпадает с размером проема теплицы.

Замеряем внутренний проем собранной рамы, минус 2-3 мм с каждой стороны. Вырезаем еще 4 детали, собираем внутреннюю фрамугу, которая будет открываться. Если проем большой, то посередине рекомендуется установить дополнительный профиль, он обеспечит прочность конструкции. Присверливаем петли.

Сборка фрамуги для установки форточки теплицы

Выбирайте качественную фурнитуру

Далее в раму помещаем фрамугу и прикручиваем петли.

Собранная рама форточки для теплицы

На нижний профиль следует приварить небольшую площадку, на которую будет установлен край механизма

Просверливаем по изготовленному каркасу отверстия насквозь.

Подготовка каркаса форточки теплицы для установки

Отверстия рекомендуется делать на расстоянии 150-200 мм и по 50 мм отступив от углов

Прикрепляем раму к каркасу теплицы, фиксируем на саморезы с широкой шляпкой.

Монтаж форточки на каркас теплицы

Длины сверла должно хватить на толщину 2 профилей

Устанавливаем ограничители на раму, чтобы фрамуга не падала внутрь теплицы.

Установка фиксаторов на форточку теплицы

Фиксаторы должны надежно удерживать форточку

Выходим на улицу, прикручиваем поликарбонат на термошайбы по всему периметру и обязательно на углах. Вырезаем острым ножом поликарбонат, срез делаем на середине рамочного профиля.

Подготовка проема для форточки в поликарбонатной теплице

Вырезка отверстия под форточку

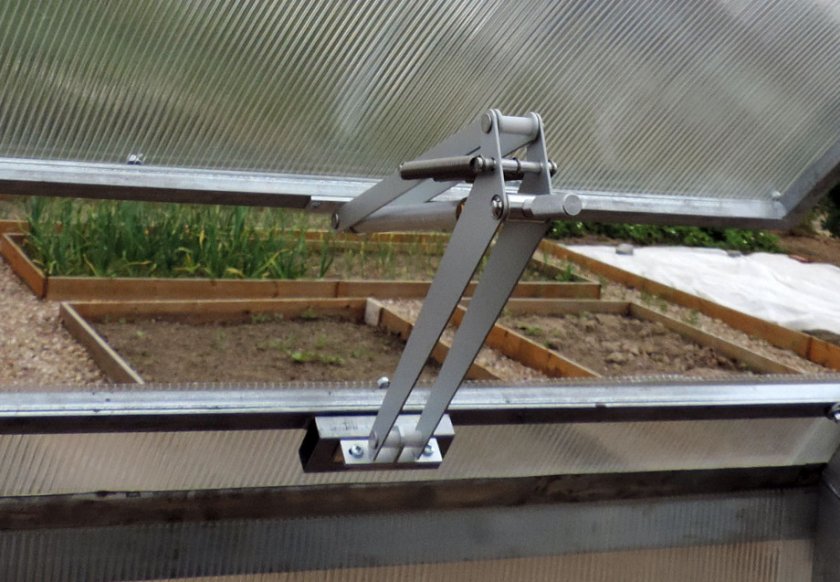

Собираем выбранный автотолкатель, подробная схема указана в инструкции производителя. Устанавливаем устройство ровно по центру рамы.

Установка автотолкателя на форточку теплицы

Некоторые механизмы устанавливаются сбоку

Проверяем работу теплицы с помощью теплой воды.

Проверка работоспособности автомеханизма открывания форточки теплицы

Способ проверки, как работает установленные самооткрывающиеся форточки в теплице своими руками

Чтобы форточка не протекала по внутреннему контуру рамы рекомендуется установить самоклеющийся резиновый уплотнитель.

Для правильного выбора подъемника, предлагаем читателям смотреть ролики установка форточки на теплицу, представленные в статье.

Форточка для теплицы

Каждый огородник хоть раз в жизни сталкивался с выращиванием растений в теплице. Для многих это способ зарабатывания денег, для других возможность кушать всегда свежи овощи с грядки, без консервантов и химикатов. Однако конструкция не так проста, как кажется на первый взгляд. Внутри должен сохраняться свой микроклимат, баланс влажности, температуры. Помещение должно проветриваться, чтобы избежать развития гнили и плесени. Устраивая на садовом участке конструкцию, следует определиться  формой строения, продумать, как будет установлены форточки для проветривания теплиц.

Назначение форточки для теплицы

Использование конструктивных элементов для создания внутри строения благоприятного климата, позволит выращивать хороший урожай и радоваться свежим продуктам. Но следует отметить, что простая установка форточки в теплице не заканчивает процесс благоустройства конструкции. Создание проветривания требует правильной установки элементов, только тогда внутри будут предотвращено развитие патогенных микроорганизмов, вредных бактерий. Для многих строений актуальна принудительная вентиляция.

На сегодня самый востребованный материал для укрытия строения является поликарбонат. Он отлично пропускает свет, но не пропускает воздух и потому форточка в теплице необходима для доступа свежего воздуха, без которого рост растений резко снизится.

В частности при выращивании огурцов в зимний период требуется частое проветривание. Как правило, утраивают две форточки для проветривания теплицы, предотвращая критическое повышение температуры воздуха внутри. Результатом высокой температуры становятся сгоревшие растения.

Но количество форточек для теплицы из поликарбоната зависит от размеров сооружения. Часто можно встретить проветривание, устроенное на крыше. Можно приобрести уже готовые конструкции и установит, а можно сделать своими руками, воспользовавшись инструментами. Наличие проветривания позволяет закалить растения, делая их более устойчивыми к атмосферным явлениям.

Разновидности форточек для проветривания теплиц

На сегодня существует три конструктивные группы оборудования, используемого для создания проветривания внутри строения:

  1. Механическая форточка для проветривания теплиц;
  2. Автоматическая, закрывающаяся с помощью амортизатора или гидравлического приспособления;
  3. Форточка с системой открывания.

При создании автоматической форточки для теплицы из поликарбоната, то ее оснащают электроприводом. Использование указанного оборудования будет более практичным, чем эксплуатация механического способа проветривания. Это связано с наличием в автомате датчика, который реагирует на повышение температуры и открывает окна для снижения. Благодаря этому внутри строения всегда поддерживается оптимальный температурный режим. Становится проще ухаживать за растениями, но при этом собирать хороший урожай.

В свою очередь форточки для проветривания теплиц автоматического типа разделяются на дополнительные подгруппы:

  • Управляется гидравлической системой;
  • Электрическая система управления;
  • Использует принцип сжатия металла.

Необходимость использования того или иного вида управления, зависит от конструктивных особенностей самого сооружения.

Использование гидравлических систем проветривания не требует использования электрических приборов, что значительно удешевляется стоимость конечной продукции. Система проветривания полностью автономна.

Гидравлическая форточка для проветривания теплицы работает на простейших законах физики, основанных на расширении жидкости при нагревании.

Когда в нижнем сосуде воздух, под действием температуры, нагревается, то он поднимается вверх по трубке. В результате возникает давление на жидкость, которая начинает двигаться к верхней колбе, выступающей в качестве утяжелителя. Вес верхнего груза увеличивается и форточка открывается. По мере остывания происходит обратный. Воздух остывает, перестает давить на жидкость и окно закрывается.

Недостаток конструкции состоит в том, что если на улице сильный мороз, то указанная система не сможет быстро закрыть окно и предотвратить негативное воздействие холода на растения. Для создания гидравлической форточки для проветривания теплицы своими руками понадобятся простые банки: трехлитровая и литровая. Первая будет размещаться внизу с 800 мл воды, а вторая разместит вверху в качестве пневматического сифона. Соединение между ними выполнено с помощью шланга и трубки от капельницы.

Электрическая форточка для теплицы представляет собой вентилятор и реле. Когда температура внутри помещения становится высокой, то реле срабатывает, вентилятор начинает работать.

Какие преимущества получает садовод, если установит электрическую систему вентилирования:

  • Прибор чувствителен к изменениям температурного режима внутри;
  • Проветривание производится быстро;
  • Благодаря встраиваемости конструкции в окно, занимает мало места;
  • Работу оборудования можно регулировать.

Но главный минус заключается в полной зависимости от подачи электричества. После отключения света электрическая форточка для теплицы из поликарбоната бесполезна. Внутри строения становится слишком жарко и влажно, что негативно сказывается на растениях. Нередко, для предупреждения подобных ситуаций устраивают одно окно, которое можно открывать вручную.

Биметаллические форточки для проветривания теплиц работают на основе разности свойств металлов. Под действие внутренней температуры металл нагревается и прогибается, что приводит к открытию окна. Когда воздух охлаждается, то конструкция медленно закрывает форточку.

Такую систему устанавливают только на небольшие строения, поскольку маленькая мощность не позволяет обслуживать большие помещения.

Количество, размеры, расположение форточек для теплиц

Когда на этапе планирования с размерами будущего строения определено, обязательно нужно продумать количество и размер форточек. В зависимости от расположения окон различают:

  • Верхнее проветривание теплицы. Считается самым эффективным, поскольку теплый воздух сосредотачивается под потолком. Потому охлаждение происходит быстрее;
  • Боковое проветривание теплицы. Для равномерного обдувания воздухом необходимо окна располагать на определенной высоте. Для этого высоту стены от земли до крыши делят на три равные части, на 2/3 от земли и устанавливают окно.

При установке системы запуска воздуха нужно соблюдать следующие правила: каждые два погонных метра располагается форточка. Это необходимо для обеспечения оптимального микроклимата с температурным режимом и влажностью. Если строение выполнено перегородками, то в каждую нужно установить по одной конструкции для проветривания.

Выбирая сторону размещения форточки для проветривания теплицы нужно учитывать следующие требования, предъявляемые к конструкции:

  • Вход должен быть свободен от окон;
  • При самостоятельной установке нужно первую конструкцию помещать по центру стены строения;
  • Проветривание нужно устанавливать на южной стороне здания.

Самостоятельная установка форточки для проветривания теплицы

Сделать конструкцию, которая обеспечит приток свежего воздуха внутрь можно собственными руками. Это несложно, особенно при наличии чертежей. Это поможет создать для растений идеальные условия для роста и урожая.

Для создания конструкции понадобятся следующие инструменты:

  • Болгарка, если нет, то подойдет и ножовка;
  • Крепления для фрамуги;
  • Профиль;
  • Саморезы;
  • Уплотнитель для окна;
  • Механизм открывания.

Дополнительные инструменты, необходимые для создания форточки:

Процесс монтажа выглядит следующим образом:

  • Нужно вырезать часть стены, где планируется ставить форточку для теплицы из поликарбоната;
  • Для создания окна следует брать профиль тоньше, чем используемый для каркаса сооружения. Изготавливается конструкция, добавляются ребра жесткости;
  • Для проверки правильности выполнения, нужно приложить изготовленный каркас к отверстию. После того, как все размеры совпадут можно делать место под клапан с помощью напильника;
  • Грунтовкой обработать металлические части, для предотвращения коррозии;
  • После можно прикручивать кусок поликарбоната. Выступающие части нужно аккуратно подрезать;
  • На края форточки для создания герметичности приклеивается уплотнитель. Это может быть резинка, специальный герметик;
  • Далее крепятся элементы, отвечающие за открывание форточки для теплицы;
  • Можно устанавливать подготовленное изделие.

Установка клапана позволяет обеспечить приток воздуха в парник в любой время.

особенности устройства, монтаж своими руками, видео

При сооружении теплицы многие устанавливают дополнительные форточки. О том, для чего они предназначены, каких видов бывают и как сделать вентиляцию в теплице самостоятельно, вы узнаете из нашей статьи.

ПоказатьСкрыть

Назначение форточки для теплицы

Хорошие условия для тепличных растений можно создать с помощью вентиляции. Для этого необходимо правильно сделать и установить форточки, чтобы избежать появления микроорганизмов. Также они нужны для выращивания растений зимой и закаливания посаженных саженцев. Форточка для теплицы

Многие используют для форточек поликарбонат, поскольку он не пропускает свет и воздух. Зачастую устанавливаются две форточки, это необходимо для того, чтобы избежать сгорания растений, при этом их количество зависит непосредственно от размеров теплицы. Чаще всего конструкции размещают на крыше. Можно приобрести готовую форточку или сделать самостоятельно.

Особенности и принцип работы механизма

Существует два метода проветривания теплиц: ручной и автоматический.

Знаете ли вы? Согласно археологическим данным, возделывание различных растений в домашних условиях началось ещё в Древнем Китае.

Рассмотрим принцип работы каждого механизма, а также его преимущества и недостатки:

  1. Ручной способ вентиляции. Определяя температуру с помощью термометра и гигрометра, вы самостоятельно устанавливаете режим проветривания или создаёте дополнительное тепло для растений. Данный процесс выполняется с помощью открытия и закрытия форточки в необходимое для вас время. Преимуществом данного метода является небольшая стоимость приборов. Недостатком считается постоянная привязка датчика к приборам для определения их показателей. Если у вас нет возможности постоянно находиться в теплице, то нужно оптимизировать принцип работы механизма, для этого вам подойдут самооткрывающиеся форточки или автоматика.Ручной способ вентиляции
  2. Автоматический метод вентиляции. Данный способ прост в эксплуатации, он создаёт необходимые климатические условия для выращиваемых культур в теплице. При этом вам не нужно постоянно находиться в помещении с растениями, чтобы контролировать, когда нужно открывать и закрывать форточку, поскольку процесс регулирует открыватель. Данный метод имеет много плюсов, самый значительный состоит в отсутствии необходимости постоянного контроля работы системы. К минусам можно отнести тот факт, что сделать такую систему будет довольно сложно и потребуется вложить больше средств, чем в предыдущем варианте. Также существует несколько типов автоматического метода, о них вы узнаете детальнее ниже.
  3. Видео: Установка форточки с автоматическим проветриванием теплицы

Самой лучшей теплицей от производителей считается ТЭФФИ, поскольку в такой теплице можно выращивать растения и в зимний период, в её комплектацию входит дверь и два окна для проветривания.

Виды форточек

Существуют такие конструкции для вентиляции:

  • механические;
  • автоматические.

Автофорточка оборудована электроприводом. Механическое приспособление уступает автоматике, так как система реагирует на изменение температуры с помощью установленной фрамуги. Конструкция создаёт нужные климатические условия для выращивания различных культур, таким образом упрощая уход за ними. Автоматические приспособления разделяют на три вида, их рассмотрим ниже, каждый по отдельности.

Гидравлические

Простая система со встроенной гидравликой. Она подключена к конструкции форточки. Данный вид работает автономно, а также он надёжнее. Плюсом гидравлической конструкции является то, что можно самостоятельно установить необходимую мощность в системе. Принцип работы такой вентиляции заключается в следующем: устройство измеряет температуру и влажность воздуха, с помощью чего решает, нужно открывать или закрывать форточку. Такая методика регулирует процесс проветривания. Рассмотрим подробнее, из чего состоит данный вид вентиляции. Гидравлическая форточка

Две ёмкости с жидкостью, которые представляют собой рычаг, соединённые между собой шлангом. Эти ёмкости размещены на разной высоте — одна сверху, вторая снизу. Нижняя полностью герметичная ёмкость является регулятором температуры, а верхняя задействована в роли утяжелителя. Процесс работы устроен по законам физики. В момент, когда температура повышается, воздух снизу греется, затем под напором вытесняет жидкость и перемещает её вверх, вследствие чего вес колбы увеличивается, конструкция открывается. При охлаждении по прошествии 20 минут система автоматически закрывается.

Основным недостатком такой конструкции можно считать неспособность защитить уязвимые к переохлаждению растения.

Знаете ли вы? Голландия — одна из стран мира, в которой построено наибольшее количество теплиц с автоматической вентиляцией. В Нидерландах сооружена самая большая оранжерея площадью в 10 500 га.

Электрические

Электрическая состоит из вентилятора и реле. В момент повышения температуры срабатывает реле и включается вентилятор.

  • Основными преимуществами считаются:
  • чувствительность к температуре;
  • высокая мощность;
  • данная конструкция занимает мало места;
  • её работу можно регулировать.
Недостаток данного варианта состоит в необходимости постоянного снабжения электроэнергией, при её отсутствии двигатель не будет работать, при этом растения могут пострадать от избыточной влаги или её нехватки, а также от высокой температуры.

Важно! Для того чтобы избежать данной проблемы устанавливают квадратную форточку, к которой крепят ручку или крючки, с помощью которых её можно открыть вручную. Также можно установить дополнительное питание с помощью солнечных батарей или генератора.

Несмотря на обстоятельства, дополнительное окно, которое можно открыть самостоятельно, решит любую проблему ухода за растениями в теплице, поскольку не только автоматика, но и воля садовода будут решать, в каких условиях будут находиться растения. Также можно соорудить самодельный подъём форточки с помощью стеклоподъёмников. Для этого необходимо установить термостат, который служит для измерения направления электрического двигателя для определения температуры с помощью микроконтроллера в режиме термостата и таким же образом отключает двигатель по конечным выключателям. Электрический механизм для форточки

Принцип работы заключается в том, что в конструкции встроены два концевика. Когда устройство включено и температура ниже установленной, двигатель двигается в сторону и закрывает форточку, поскольку срабатывает первый концевик. Когда температура повышается, двигатель двигается по часовой стрелке, срабатывает второй концневик, и конструкция не закрывается, а открывается. И так по циклу.

Биметаллические

Привод данной вентиляции работает благодаря свойствам отличающихся металлов, которые могут сжиматься и растягиваться. В основе используются раздвижные металлические элементы, обладающие отличным коэффициентом тепла на расширение.

Суть работы данной системы заключена в приводе, который при нагревании прогибается и открывает форточку, при охлаждении закрывает. Таким образом, происходит автооткрывание фрамуги. Основным недостатком биметаллической вентиляция является небольшая мощность, из-за чего данный тип не используется в промышленных целях, а только в небольших теплицах.

Биметаллический привод для проветривания

Как сделать форточку в теплице из поликарбоната своими руками

Чтобы сделать форточки из поликарбоната самостоятельно, нужно определиться с количеством, размером и их расположением. Затем выбрать более надёжный и удобный способ крепления и установить.

Определение с количеством, размерами и расположением

При обустройстве теплицы важно учитывать количество и размер форточек. На шесть погонных метров необходимо установить две конструкции, потому что на два погонных метра устанавливается одна конструкция. Для обеспечения хорошей вентиляции в теплице размером 3х6 мм, нужно установить четыре конструкции.

В приобретенной теплице от производителя в комплектацию входить чертёж, в котором будет указано, где необходимо расположить форточки. Установить конструкцию сверху или сбоку — неплохой вариант. Однако лучше всего устанавливать систему проветривания на крыше, ведь именно там сосредоточено всё тепло. При расположении окон сбоку высоту необходимо разделить на три части и устанавливать конструкцию, отступая от земли на две трети.

При самостоятельной установке форточки необходимо учитывать следующие правила её расположения:

  • не размещать у входа;
  • первую конструкцию необходимо установить в центре теплицы;
  • лучше расположить форточку на южной стороне теплицы. Форточка для теплицы

Варианты монтажа

Каждая форточка должна иметь фиксатор, поскольку он отвечает за угол раскрытия.

Существует два варианта приспособления:

  1. Гребёнка. Данный тип позволяет прикрепить элемент в нужном положении. Такой способ крепления не используется в автоматической системе, так как ограничивает механизм, из-за чего нужен будет ремонт.
  2. Пружина на цепочке. Состоит из ограничителя на цепочке с пружиной, который устанавливается на автоматику.
Для крепления используются поворотные шарниры, шурупы. Микроклимат не зависит от формы и конструкции форточки. Её необходимо устанавливать в вертикальном положении, с ветреной стороны, потому что сквозняк плохо воздействует на влажность воздуха.

Важно! Для того чтобы определить, необходимое ли количество окон вы установили в помещении, посмотрите на стены. Если конденсат собирается, значит, конструкцию необходимо улучшить.

Установка

Окна в теплице можно сделать самостоятельно, если придерживаться правил установки.

Для этого нужно:

  1. Определиться с местом расположения фрамуги.
  2. Вырезать в том месте часть материала необходимого размера.
  3. Сделать каркас из металлического профиля.
  4. Прикрутить каркас вырезанной части материала.
  5. Смазать герметиком края конструкции.
  6. Закрепить к ней шарниры, замок и ограничитель.
  7. Установить конструкцию.

Видео: инструкция по сборке форточки для теплицы из поликарбоната

Информация о том, сколько нужно окон для хорошего проветривания, а также возможность сделать окно с откидной крышей помогут вам обеспечить растения подходящими климатическими условиями. Изучив способы крепления, установку и монтаж конструкций, вы сможете воплотить их в своей теплице, создав качественные и герметично уплотнённые форточки.

Как сделать автоматическое проветривание теплицы своими руками

Рейтинг автора

Автор статьи

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Изрядная часть территории России находится в зоне рискованного земледелия, поэтому для получения урожая на приусадебных участках, дачники выращивают овощи в теплицах и парниках. Недостаток этого метода заключается в том, что в закрытом застекленном помещении под воздействием солнечных лучей температура и влажность воздуха избыточно высоки, что приводит к болезням растений и снижению урожая.

Автоматическое проветривание теплицыАвтоматическое проветривание теплицы

Оставлять теплицу открытой тоже нельзя, т.к. ночное понижение температуры негативно влияет на жизнедеятельность культурных растений. Те, кто постоянно живет на участке, дважды в сутки открывают и закрывают двери парника. Дачники, посещающие загородные владения в выходные, могут соорудить автоматическое проветривание теплицы своими руками.

Краткое содержание

Автоматическое проветривание теплицы своими руками

Вне зависимости от конструкции парника и принципов работы механизма открывания, его задача состоит в поднятии створки утром и ее закрытия вечером. По принципам работы термопривода, системы автоматического проветривания подразделяются на:

  • электрические;
  • пневматические;
  • гидравлические;
  • биметаллические.

Выбор механизма зависит от веса и размера открываемых форточек. Для легких теплиц из поликарбоната ограничения по механизму открывания нет, для более тяжелых стеклянных створок лучше использовать энергозависимые приводы с высокой мощностью.

Основные элементы любого автомата для проветривания теплиц – датчик, реагирующий на изменение температуры и исполняющий механизм, к дополнительным относятся доводчики и замки, которые обеспечат плотный прижим створки.

В готовых теплицах используется боковое проветривание через штатные дверцы, но если вы заказываете новый парник, то выбирайте заранее, где установить форточки для проветривания, Оптимальный вариант разместить фрамуги как можно ближе к потолку, именно там собирается теплый влажный воздух.

Энергозависимые системы проветривания работают от электросети. Помимо высокой мощности они имеют возможность программирования. Независимые приводы просты в эксплуатации, для их работы не нужно электричество, их можно изготовить самостоятельно.

Наиболее доступной для самостоятельного изготовления по стоимости и простоте монтажа является гидравлическая система. Ее можно установить в теплице из поликарбоната.

Варианты самодельных гидравлических приводов

Наиболее надежными являются устройства, изготовленные из готовых пневматических механизмов, их можно найти в стульях с лифтовым механизмом или использовать автомобильные гидроцилиндры. Не обязательно покупать новые, для вентиляции парника подойдут бывшие в употреблении изделия.

Используем офисный стул

Офисный стулОфисный стулЕсли вы имеете доступ к отслужившей офисной мебели, разберите стул. Вам нужен подъемный механизм компьютерного кресла. Порядок работ:

  • сдерните пластмассовый шток, обеспечив доступ к штырю клапана;
  • зажмите тисками 8 миллиметровый металлический стержень;
  • наденьте гидравлический цилиндр, стравите воздух;
  • срежьте цилиндр вместе с конусом;
  • выдавите шток.

Не допускайте повреждения гладкой поверхности, сохраните в целости резинку манжеты.

  • зажмите шток в тисках через несколько слоев ткани;
  • нарежьте резьбу М8;
  • верните внутреннюю гильзу с сохранением поршня;
  • протрите бензином все резинки.

Поместите шток внутрь гильзы, вытащите его конец, не повредив сальник. Накрутите гайку, которая удержит шток от проваливания внутрь цилиндра. Вставьте в гнездо клапана алюминиевый поршень и приварите на ранее срезанную часть цилиндра кусок трубы так, чтобы резьба была свободной. Прикрутите гайку к резьбе на штоке, вкрутите вилку для соединения механизма с рычагом, управляющим форточкой. После удаления воздуха, залейте в систему масло, подойдет самое дешевое, можно использовать отработку.

А еще мы подготовили полезные статьи о том, как сделать правильную вентиляцию в гараже, а также в бане. А если у вас есть подвал, то там тоже нужна грамотная система вентиляции, о том как ее организовать читайте тут.

Установите собранное устройство автоматического открывания в верхней части парника. При повышении температуры внутри теплицы, расширяющееся масло будет воздействовать на шток, который откроет створку рамы. При снижении температуры объем масла уменьшится, и под тяжестью створки шток вернется на свое место.

По аналогичной схеме можно собрать масляный термопривод из амортизатора или гидроцилиндра автомобиля. Эти варианты подойдут для достаточно больших парников.

Автомат для проветривания небольших теплиц из поликарбоната или пленки можно соорудить из подручных материалов.

Из пластиковых бутылок

Необходимо приготовить следующие материалы:Вентиляция из пластиковых бутылокВентиляция из пластиковых бутылок

  • доска;
  • бутыль 5 литров;
  • бутыль 1 литр;
  • черная ПЭ пленка;
  • 1 метр тонкой трубки ПВХ;
  • два патрубка;
  • термопаста.

Необходимо вымыть и высушить большую бутылку, проделать в ее донышке отверстие. Вкрутите один патрубок в большую, второй в малую бутыль. Соедините обе емкости трубкой, обработайте герметиком места входов трубки. Обе бутылки должны быть абсолютно герметичны, иначе разогретый воздух будет уходить в атмосферу.

Принцип установки:

Обернутую пленкой 5-ти литровую бутыль закрепите под потолком, а литровую укрепите у форточки. Прикрепите доску к фрамуге так, чтобы ее свободный конец смял литровую бутыль. При нагревании большой бутыли теплый воздух по принципу сообщающихся сосудов будет поступать в малую. Расправившись, она приподнимет доску, что приведет к открытию форточки. Вечером произойдет обратный процесс. Остывший воздух занимает меньший объем, упавшее давление в малой бутыли позволит доске опуститься и форточка закроется.

Из стеклянных банок

Схема вентиляции теплицы из банокСхема вентиляции теплицы из банокЕще один вариант гидравлической системы можно изготовить из подручных средств с минимальными затратами.

  • Важное условие: форточка в теплице должна быть вращающейся.
  • Вам понадобится:
  • стеклянная банка емкостью 3 литра:
  • стеклянная банка 800 г;
  • отрезок металлической трубки диаметром 5-7 мм и 0,3 метра длиной;
  • 1 метр трубки ПВХ от капельниц;
  • жесткая проволока;
  • герметик;
  • крышка ПЭ к маленькой банке;
  • закатывающаяся крышка к 3-х литровой банке;
  • герметик.

Для изготовления противовеса используйте брусок или любой предмет, подходящий по весу. Подбирать его придется опытным путем в зависимости от размера и массы фрамуги.

Порядок работ:

  • налейте 0,8 литра воды в 3-х литровую банку;
  • закатайте крышкой;
  • сделайте отверстие под металлическую трубу;
  • вставьте, оставив до дна пару миллиметров;
  • загерметизируйте вход трубы;
  • натяните ПВХ трубку на металлическую;
  • вставьте ее второй конец в ПЭ крышку, посадите на герметик;
  • закройте ПЭ крышкой банку 0,8 литра, опустив ПВХ трубку так, чтобы она не касалась дна банки на 2-3 мм.

Теперь нужно закрепить систему около фрамуги.

Система открывания Система открывания

Система открывания форточки на основе работы автомобильного амортизатора багажника

Расстояние вывешивания 3-х литровой банки ограничивается длиной трубочки. Закрепите ее при помощи гвоздя и проволоки. Маленькую банку закрепите на верхней части вращающейся рамы, закрепив противовес на нижней уличной части рамы. Повышение температуры воздуха внутри большой банки вызовет его расширение, вода будет вытеснена в маленькую банку. Под увеличившимся весом створка откроется. При снижении температуры вода из маленькой банки перельется обратно, противовес закроет раму.

Элементарные устройства, основанные на простых физических процессах, упрощают уход за растениями в парнике.

Полезное видео по теме

Загрузка ...Загрузка ... Загрузка ...

Отличная статья 1

Обзор форточек для теплицы из поликарбоната: автоматические и простые

Выращивание урожая в теплице — данность, обусловленная климатическими условиями многих регионов. Чтобы обеспечить комфортные условия для агрокультуры, необходимо предусмотреть свет, полив, подогрев и, безусловно, грамотную вентиляцию помещения.

В статье пойдет речь о том, как правильно организовать проветривание закрытого грунта, сколько форточек должно быть в теплице, какого размера, где их расположить. И отдельно подробно остановимся на вопросе, как сделать самооткрывающиеся форточки в теплице своими руками.

Общие правила по устройству

Форточки в теплице – необходимое условие для создания правильного микроклимата в помещении, они помогают регулировать температуру и влажность воздуха, что является залогом хорошего урожая. Грамотное проветривание поможет избежать инфицирования теплицы, многократно сократит возможность появления вредных насекомых и микроорганизмов.

Посмотрите инструкцию с пояснениями, как делается установка форточки в теплице из поликарбоната, на видео поэтапный процесс изготовления и монтажа конструкции.

Сколько делать

При организации вентиляции теплицы, встает вопрос: сколько делать форточек? Здесь обратимся к советам специалистов, которые рекомендуют на каждые 2 м/п устанавливать 1 фрамугу размером 900*600 мм, так, если строение 3 м, то лучше сделать 2 штуки, равно как и на 4-метровую постройку. Принято считать, что общая площадь открывающихся проемов должна составлять не менее 20-25% от общей площади теплицы, что достаточно для полноценного проветривания помещения.

Полезно знать: Если теплица имеет в своей конструкции перегородки, разделяющие ее на 2 и более частей, то форточки важно устроить в каждой секции, чтобы организовать правильную циркуляцию воздуха.

Расположение

Из-за особенностей теплого воздуха подниматься вверх, форточки следует располагать вверху конструкции: вмонтировать в крышу либо сделать проемы, отступив на 2/3 по высоте от основания конструкции.

Размещение зависит и от расположения постройки. Так, если теплица установлена на солнечной стороне и по коньку направлена с востока на запад, как рекомендовано агронормами, то достаточно 2-3 открывающиеся фрамуги на конструкцию длиной 6 м. Но в регионах с повышенной влажностью, а также на сырых участках, следует предусмотреть большее количество форточек.

Совет: Даже если вы купили готовую теплицу, где все открывающиеся элементы просчитаны специалистами и предусмотрены проектом, при размещении постройки на местности с повышенной влажностью, следует устроить дополнительные форточки.  Расположение форточек на крыше теплицы

Верхнее расположение открывающихся фрамуг снижает вероятность образования сквозняков

По отзывам опытных садоводов-огородников, не рекомендуется располагать открывающиеся элементы рядом с входной дверью, это поможет избежать:

  • сквозняков;
  • захлопывания фрамуг при порывах ветра:

И позволит равномерно распределить воздушные потоки. Если вы проектировали и строили теплицу своими руками, то сначала проем следует устроить в середине длины постройки, а остальные форточки расположить на равном расстоянии от него.

В видео-инструкции подробно рассказано, как правильно сделать верхние форточки в теплице из пленки на деревянном каркасе.

Почему лучше устроить самооткрывающиеся форточки в теплице

Автоматический открыватель форточки для теплиц позволяет организовать проветривание без участия человека. Это значительно облегчает труд огородников, позволяет высвободить время. Даже при условии отсутствия человека на участке, автоматическое открывание форточек в теплице позволяет защитить посадки от перемены погодных условий. Что снижает риски потерь и повышает вероятность хорошего урожая.

Принцип работы

Привод для форточек теплиц бывает:

  • биметаллический;
  • гидравлический;
  • электрический.

Принцип их работы основан на колебании температуры в помещении: при нагревании механизма, он открывает форточку, в случае понижения температуры автомат срабатывает на закрытие. Чтобы правильно выбрать автомат открывания форточек для теплиц, исходя из собственных условий, необходимо изучить все преимущества и недостатки устройств.

Предлагаем видео обзор со сравнительным анализом, какие лучше установить автоматические форточки для теплицы из поликарбоната, с пояснениями нюансов, что поможет сделать читателям правильный выбор.

Биметаллические механизмы

Биметаллические устройства состоят из двух разных металлических пластин, и работают благодаря разному коэффициенту расширения металлов. При повышении температуры одна их планок расширяется, благодаря жесткой фиксации с концов, выгибается дугой, под этим воздействием окно открывается. При снижении температуры происходит обратный процесс. Но биметаллические устройства не могут похвастаться большой мощностью, их применение целесообразно только в легких конструкциях и для открывания небольших проемов, например, в пленочных на алюминиевом каркасе.

Биметаллические форточки для теплицы

Принцип работы биметаллических подъемников

Электрические автоматы для открывания

Электрические приводы для открывания форточек в теплице оснащены вентилятором и тепловым реле. Если температура повышается, реле реагирует на колебания и включает вентилятор. Открыватели на электричестве бывают разной мощности, можно подобрать привод как для легкой, так и для тяжелой, большой форточки. Теплица с автоматической форточкой, работающей от электричества более приспособлена к колебаниям температуры, так как чувствительное реле реагирует даже на небольшую дельту, а при необходимости можно запрограммировать устройство на любой режим. Но придется продумать резервное питание, так как при отключении света электрический привод становится бесполезен. Он так же не актуален на небольших дачных участках, посещение которых несет временный краткосрочный характер.

В ролике ниже продемонстрирована работа электрических открывателей, показано, как отрегулировать подъемники с помощью термостата.

Гидравлические устройства

Гидравлический термопривод для автоматического открывания форточек теплиц – самый популярный вид автоматов для организации проветривания закрытого грунта. Рычажная система, подсоединенная к форточке, работающая на принципе расширения жидкостей.

Установка термоцилиндра на форточку теплицы

Термоцилиндр для устройства автоматического проветривания

Гидравлический автоматический открыватель форточки для теплиц своими руками делает просто, по сути, это 2 емкости, наполненные жидкостью, соединенные шлангом. Колба снизу герметична и частично заполнена воздухом, другой отсек – воздухом, она выполняет роль терморегулятора. Колба вверху – утяжелитель. Солнышко припекает, температура в теплицы растет, воздух в первой колбе расширяется, вытесняет жидкость, которая по шлангу перетекает в верхнюю емкость, она наполняется, становится тяжелее, форточка открывается. Воздух остывает – происходит обратное действие.

Вместо шланга иногда устанавливают рычаг, расширяющийся воздух выдавливает его из колбы, и он открывает фрамугу. Вариантов самодельных гидравлических устройств достаточно много, как просто сделать механизм своими руками представлено на чертеже ниже.

Гидравлический толкатель для установки на форточку теплицы

Схема практичного самодельного гидравлического толкателя для открывания форточек в теплице

Важно: При установке колбы следите, чтобы она не оказалась в тени, так как там она будет медленнее нагреваться относительно общей температуры в теплице. Это задержит открывание форточки, что приведет к перегреву и может нанести вред растениям.

Посмотрите ролик про универсальный подъемник для проветривания теплиц, на видео обзор устройства, которое подходит для купольных и скатных конструкция, а также для дверей.

Как делается форточка для теплицы из поликарбоната своими руками – поэтапная инструкция

Визуально размечаем по высоте теплицу на 3 части, в самой верхней будем устанавливать форточку. Обследуем каркас, проемы должны располагаться между несущими элементами. Например, форточка для арочной теплицы будет эргономична и удобна, если ее устроить между верхней и следующей снизу поперечиной, под самой высокой точкой дуги.

Установленная на арочную теплицу форточка

На фото грамотно устроенная форточка для теплицы из поликарбоната, автомат биметаллический, расположен посередине, чтобы равномерно распределить вес фрамуги

Видео ниже подскажет, как правильно согнуть элементы и сделать фрамуги для арочной конструкции.

Если расстояние между перекрестиями несущих элементов большое для форточки, то дополнительно делаем раму в размер фрамуги. Берем 4 отрезка трубы, складываем в прямоугольник, по углам устанавливаем уголки, закрепляем саморезами по металлу. При наличии оборудования раму можно сварить. Если каркас и без того прочный, достаточно прикрепить к нему поперечную планку, на которой будет держаться открывающаяся часть форточки.

Основание для крепления форточки на каркас теплицы

На фото желтая поперечная планка — один из способов сделать основание для крепления форточки

Далее делаем рамку в размер, для ее изготовления лучше использовать легкий материал, если это металлический каркас, то взять более тонкие трубы, для деревянного подойдут бруски 20*40 мм. На готовую рамку устанавливаем петли, простые шарнирные, и крепим к поперечнику. Важно, чтобы с внешней стороны она была заподлицо с основным каркасом, а форточка арочной теплицы должна повторять форму дуги каркаса.

Сборка рамы для тепличной форточки

Фото-пример, как собрать рамку для форточки

Совет: Если рама для форточки большого размера, то подъемник большой мощности рекомендуется устанавливать посередине, для этого в раме следует сделать дополнительное ребро жесткости. На маленьких и легких форточках автопривод можно устанавливать сбоку.

Если теплица уже покрыта поликарбонатом, у наружной стороны прикручиваем укрывной материал к раме, и прорезаем ножом по середине каркасного профиля. Чтобы избежать протечек, по периметру форточки делаем гидроизоляцию, идеально подходит самоклеющаяся резиновая прокладка.

Так как каркас для форточки у нас без фаски, чтобы фрамуга не проваливалась внутрь теплицы, устанавливаем стопор, это могут быть уголки или кусок трубы, вариант представлен на фото ниже. Нелишней будет и защелка, очень удобно использовать магнитные приспособления.

Установка стопора на форточку теплицы

В прямоугольнике выделено, как сделать простейший стопор

В случае установки автоматического привода, защелка не нужда. Готовый механизм можно купить в магазине, собрать по инструкции и установить по месту. В целях экономии, можно сделать автомат открывания форточек для теплиц своими руками.

Обязательно смотрите видео, как сделать гидроцилиндр для открывания форточки и двери в теплицы из обычного амортизатора.

В заключении предлагаем читателям смотреть ролики, установка форточки на теплицу, на видео подробно рассказаны все этапы сборки и монтажа.

Следующее видео расскажем об очень бюджетном варианте устройства открывающейся фрамуги в теплице.
