устройство кровли и установка стропильной системы своими руками

Крыша оказывает большое влияние на функциональность и внешний вид здания. Существует несколько типов кровли, которые можно использовать при проектировании дома. Для качественного его строительства и красивого дизайна важно думать о кровле, как о ключевой дизайнерской функции. Одной из самых популярных крыш считается четырехскатная, она обеспечивает презентабельный внешний вид, надежность и долговечность. При строительстве важно знать особенности проектирования и технологии возведения таких крыш.

Особенности

Особенность четырехскатных крыш заключается в том, что они позволяют с легкостью построить мансардные этажи. Помещения с такими кровлями считаются наиболее комфортными, просторными и идеально подходят для проживания.

Такую кровлю можно создать в частном доме, использовать ее для бани или гаража. Четырехскатные кровли могут быть покрыты практически любым типом материала, включая асфальтовую черепицу, металлические, глиняные или бетонные плитки.

Однако если такая крыша является частью мансарды, ее следует облицовывать либо покрыть металлической черепицей, стоячим швом, чтобы предотвратить любые протечки крыши.

Достоинства и недостатки

Четырехскатная кровля устойчива к воздействию влаги и весу снега. Она обеспечивает больше пространства для чердака или сводчатого потолка, позволяют создать больше вентиляции в частном доме. Ее простой дизайн позволяет построить такую кровлю самостоятельно.

Такие конструкции гораздо дешевле, чем сложные типы крыш.

Но у такой кровли есть и свои недостатки. Четырехскатные крыши проблематичны в районах с сильным ветром и ураганом. Если рамы не имеют надлежащей конструкции с соответствующими опорами, крыша может разрушиться из-за сильных порывов ветра. Ветры могут вызывать повреждение материалов таких крыш.

Разновидности

Существует несколько видов четырехскатных крыш для частных и двухэтажных домов. Следует учитывать характеристики каждого типа, чтобы сделать правильный выбор.

Шатровая

Такие кровли имеют две наклонные стороны, которые создают торцевые стены с треугольным расширением, называемым фронтоном. Их легко конструировать, им не страшны вода и снег. Они экономичны и хороши для вентиляции. Этот тип кровли подходят для любых погодных условий.

Вальмовая

Это тип кровли, где все стороны наклоняются вниз к стенам, обычно с довольно мягким уклоном. Называется она так, потому что состоит из вальмовых скатов. Получается дом без фронтонов или вертикальных сторон крыши. Крыша имеет форму пирамиды. Ее сложнее построить, но она удобна в быту (на такой крыше можно построить отличный чердак).

Полувальмовая

Каждая область такой кровли имеет свою традицию или предпочтение используемым материалам для создания. В климате, где количество осадков меньше, замерзание вряд ли произойдет, полувальмовые крыши чаще построены из кирпича или бетона. Это хорошее изобретение для сохранения тепла солнца. Полувальмовый тип кровли дешево и легко построить.

Такую крышу называют ломаной: ее торцевые скаты короткие и не доходят до середины бокового ската.

Методы установки

Существует много видов кровельных покрытий и технологий их установки.

Асфальтовая

Убедитесь, что у вас есть все необходимые инструменты для установки кровли, а также оборудование для обеспечения безопасности. Понадобятся:

• молоток;
• кровельные гвозди;
• мел;
• оловянные ножницы;
• рабочие перчатки;
• правильная обувь;
• ремни безопасности.

Определитесь, какой вид черепицы вы хотите выбрать. Убедитесь, что вы приобрели достаточно материала, чтобы его хватило на установку. Важно соблюдать пошаговую технологию.

• Подготовьте крышу для установки кровельной черепицы. Удалите старый кровельный материал, а также все гвозди. Не устанавливайте новые материалы поверх существующей крыши.
• Установите подстилку, водостойкий слой между установкой кровельной черепицы и крышей.
• Установите «край капли» на внешних краях вашей кровли.
• Затем вам нужно установить стартерную ленту или первый слой черепицы.
  Используйте мел, чтобы отметить точный центр крыши, идя вертикально.

• Центрируйте стартовую галерею в середине линии мела и прикрепите ее на место. Продолжайте установку черепицы по всей длине крыши.
• Продолжайте установку черепицы всей длины крыши в соответствии с инструкциями производителя.
• Обрежьте черепицу до необходимого размера, когда достигнете края ряда.
• Когда достигнете хребта крыши, установите хребтовую черепицу.
• Выполните отверстия под дымоход, вентиляцию.
• Очистите все обломки и проведите облицовку кровельной черепицы.

Установка черепицы

Установка глиняной черепицы не изменилась за столетия. Эта древняя форма кровли выглядит достаточно просто, но должна выполняться квалифицированным кровельщиком. Известно, что правильно установленные глиняные крыши выдерживают 100 лет, плохой монтаж быстро потребует ремонта. Существует 2 формы крепления кровельной черепицы.

Глиняная кровля снабжена гвоздями. Обычно в работе используют медные гвозди. Второй (наиболее распространенный) метод – использование наконечников, которые выступают из крыши. Сегодня эти стили часто также снабжают гвоздями для дополнительной гарантии.

Другие (менее распространенные) формы включают подвесную глиняную кровлю с проводами, зажимы или укладку их в клейкую пену. Эти методы обычно выполняются в районах с особыми погодными условиями.

Основные этапы установки кровельной черепицы выглядят следующим образом.

• Оцените крышу, прежде чем передвигаться по ней. Зафиксируйте любые области, которые показывают признаки гниения или износа.
• Установите гидроизоляцию. Это важно для глиняной черепицы, так как она существенно повышает водонепроницаемость крыш.
• Используйте мел для разметки горизонтальных и вертикальных линий на крыше. Так появятся гарантии, что рисунок из составного кровельного материала не будет деформирован.
• Установите проблесковый маячок и водосточные желоба.

• Используйте качественный металл для водосточных желобов.
• Начинайте прокладывать первый ряд вашей плитки. Следуйте инструкциям производителя, каждый тип и стиль глиняной кровли могут потребовать иного метода.
• Используйте высококачественные металлические гвозди, которые устойчивы к коррозии, чтобы крыша из глинистой черепицы держалась долго.

Глиняная кровля может слегка различаться по цвету, поэтому перегруппируйте плитки, если вы недовольны цветовой схемой. Если вы довольны результатом, продолжайте проводить последовательно работу, пока крыша не будет закончена.

Металлическая

Металлическая кровля становится все более популярной за счет простоты установки, долговечности, безопасности и экологичности. Существует много стилей сооружения металлической кровли. Прежде чем приступить к установке, нужно ответить на несколько вопросов:

• нужны ли вертикальные панели, стоячий шов или черепица, каковы их различия;
• какого типа нужен металлический датчик с учетом бюджета и климата конкретного региона;
• какой металл для крыши наиболее оптимален;
• какой цвет кровельного материала будет смотреться выигрышно.

Зачастую металл в работе нужно обрезать или согнуть, чтобы он поместился прямо. Установка вентиляционных отверстий может показаться сложной задачей. Это основные шаги, которые входят в установку металлической кровли.

• Определите шаг крыши, который поможет определить тип используемой металлической кровли.
• При необходимости удалите старую кровлю, учитывая тип металлической крыши, местные строительные нормы и весовые ограничения дома.
• Установите гидроизоляцию. Она убережет кровлю от протекания осадков.
• Установите окантовку карниза. Затем надлежит установить металлическое кровельное покрытие в соответствии с инструкциями производителя.
• Очистите любой мусор, образовавшийся в ходе проведения строительных работ.

Материалы

Построить кровлю можно из различных материалов. С недавнего времени популярными стали квадратные четырехскатные зеленые крыши. При строительстве крыши нужно учитывать особенности каждого материала. Кровельная черепица – важный аспект эстетики здания в узорах, текстурах и цветах.

Кровельная черепица обычно является материалом, доступным на местном уровне. Тип гальки учитывают до строительства, материал влияет на метод строительства.

Деревянная черепица

Наиболее часто используемый материал, устойчив к распаду. Делают ее из красного и белого кедра, красного дерева. Длина такой черепицы обычно не превышает 40, 45, 60 см. Толщина составляет 1-2 см в разрезе. Для улучшения долговечности деревянная черепица должна быть установлена с циркуляцией воздуха. Эксперты рекомендуют обшивать такую черепицу.

Можно это делать с помощью обычной фанеры (рекомендуется для зон, подверженных ветру). Необходим также ковш для дыхания – примерно 7/20 см (для обеспечения воздушного потока под черепицей). Древесная черепица склонна к распаду, но имеет уникальный естественный вид. Минимальные склоны составляют 4: 12 / 3: 12. Ожидаемая долговечность варьируется в пределах 15-25 лет.

Глиняная и бетонная плитка

Срок службы такого материала составляет 30-75 лет. Бывает высушенной в сушильном шкафу или это литой бетон. Бетон – достаточно тяжелый материал, но плюс его заключается в том, что он невоспламеняющийся, он безопасен. Минимальный склон составляет 4: 12.

Металлочерепица

Более дорогие металлы для кровли имеют самозащитные оксидные покрытия из меди, цинка и нержавеющей стали. Типичный размер составляет 45 x 60 см. Насадки материала прикреплены к настилу и свернуты в шов. Системы плоского шва обычно используют на крышах, которые имеют низкий шаг. Их также используют на криволинейных поверхностях (для купола и свода). Этот метод нельзя использовать в теплых странах.

Зеленые

Зеленые (экологические) крыши – кровля, покрытая растительностью. Эти крыши являются обязательными в некоторых частях Лондона. Они дороже в строительстве, их дорого содержать в отличие от обычного типа крыши. Однако зеленая кровля хорошо работает с орошением воды и является невероятным изолятором, сокращая расходы на отопление, делая дом более устойчивым. Она также является хорошим звукоизолятором, расширяет размер сада, создает эффект ценности дома.

Существует 2 вида зеленых крыш.

Обширная

Обширная зеленая крыша – вариант толщиной менее 6 дюймов. Из-за толщины растущей среды обширная зеленая крыша может поддерживать только засухоустойчивые небольшие растения. Причинами этого являются ограниченное корневое пространство и небольшое количество воды, которую может хранить почва. Из-за этого крыши не требуют технического обслуживания и могут выдерживать умеренные нагрузки.

Интенсивная

Интенсивная зеленая крыша имеет до 90 см земли, и поэтому может вырастить большее разнообразие растений (кустарников, трав и даже деревьев). Нередко она похожа на настоящий сад. Однако таким разновидностям нужно больше внимания в плане содержания.

Проектирование

Крыша с четырехскатной конструкцией проста в проектировании. Ее симметричная форма привлекательна, позволяет максимально использовать чердачное или мансардное пространство. Если у вас есть плотничные навыки, вы с легкостью можете создать такую крышу. Конструкция крыши с четырьмя наклонами нуждается в том, чтобы наклон сторон мог находиться в диапазоне от 5 до 60 градусов.

Это зависит от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов. В районах с частыми и сильными осадками наклон должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и случайными дождями наклон обычно намного меньше.

Если угол наклона составляет приблизительно 5-18 градусов, рекомендуется использовать рулонное покрытие, 14-60 – кровельный металл, 30-60 – черепицу.

Высота кровельного гребня вычисляется с использованием тригонометрического выражения для прямоугольных треугольников. Расчет стропила – начало составления проекта всего дома. Поперечное сечение определяется в зависимости от ожидаемой нагрузки (веса крыши, кровельного пирога, внешних воздействий) и степени наклона крыши. С помощью расчетов определяют шаг между стропилами и проверяют их несущую способность.

Основные элементы

Важно знать основные элементы четырехскатной кровли. Конструкция рамы или каркаса предназначена для поддержки кровельных материалов, поэтому сохраняет водонепроницаемость здания. Стропила – структурные элементы крыши, которые поддерживают обшивку. Обычные они перпендикулярны к стене, никогда ее не касаются.

Шаг крыши относится к количеству подъема крыши по сравнению с горизонтальным измерением крыши, называемой бегом. Как правило, оно состоит из 12 единиц. Если крыша поднимается на 4 единицы в длину двенадцати, высота составляет 4: 12. В градусах этот показатель равен 18,43. Опоясывающие листы представляют собой небольшие перекрывающие кровельные блоки со ступенчатыми вертикальными соединениями. Их изготавливают их дерева, асфальта, сланца, глины, бетона, металла или других материалов.

Расчет нагрузки

Стропы подвергаются постоянным и временным нагрузкам, поэтому важно правильно рассчитать нужный уровень предельно допустимого значения. Основной расчетный параметр снежной нагрузки, принятой в России для среднего пояса, составляет 180 кг / м3.

• Если наклон крыши составляет более 60 градусов, снежная нагрузка не учитывается.
• Стандартное расчетное значение ветровой нагрузки для центральной полосы России составляет 35 кг / м3.
• Если наклон крыши составляет менее 30 градусов, поправка на ветер не учитывается на чертеже.

Параметры нагрузки корректируют для местных климатических условий из-за определенных коэффициентов. Общий вес крыши рассчитывается на основе количества используемых материалов и общей площади конструкции. При расчетах в систему вводят индикаторы полезной нагрузки (например, если установлены водонагревательные баки, вентиляционные).

Необходимо вычислить прочность стропила и степень возможной деформации при разных условиях. Чаще используются стропила в виде прямоугольной полосы с секцией, соответствующей расчетным нагрузкам, плиты с параметрами 5х15, 5х20 см. Выбор ограничивается пиломатериалами хвойных пород (например, ель, сосна) с содержанием влаги 18-22%, обработанными антисептическими средствами и антипиренами.

Установка вальмовой кровли

Вальмовая кровля – крыша, которая наклоняется вниз во всех точках и имеет равномерный угол шага. Такой вариант кровельного покрытия хорош для слива воды и предотвращения роста листьев. Хотя большинство людей строят такие крыши из ферм (предварительно изготовленных рам), можно построить свою собственную вальмовую крышу с нуля.

Кровельный пирог

Конструкция крыши состоит из целого комплекса сопутствующих материалов и элементов. К ним относятся слуховая гидроизоляция, пароизоляция, вентиляционные элементы. Из-за многослойности эта четырехслойная конструкция называется кровельным пирогом.

Разметка

Для создания разметки важно выполнить ряд определенных действий.

• Измерьте длину общих, беговых стропил и хребтовой балки, используя хребет в конце самих стропил. Общие стропила – это те, которые бегут от верхней части стены до верхней части крыши.
• Беговые бегут по стыкам, где встречаются две грани крыши. Измерьте их в соответствии с шагом. Гребневая доска проходит вдоль верхней части крыши и там, где встречаются общие и беговые стропила. Измерьте это в соответствии с длиной здания других стропил, которые будут соответствовать этому.
• Измерьте общие стропила в соответствии с желаемым шагом или углом крыши.
• Сократите стропила до соответствующего размера. У вас должно быть достаточно общих стропил, чтобы они располагались на расстоянии 20 дюймов (50 см) вдоль стен. На простой крыше над прямоугольным зданием будет четыре беговых стропила и одна доска с гребнем.

Последовательность работ

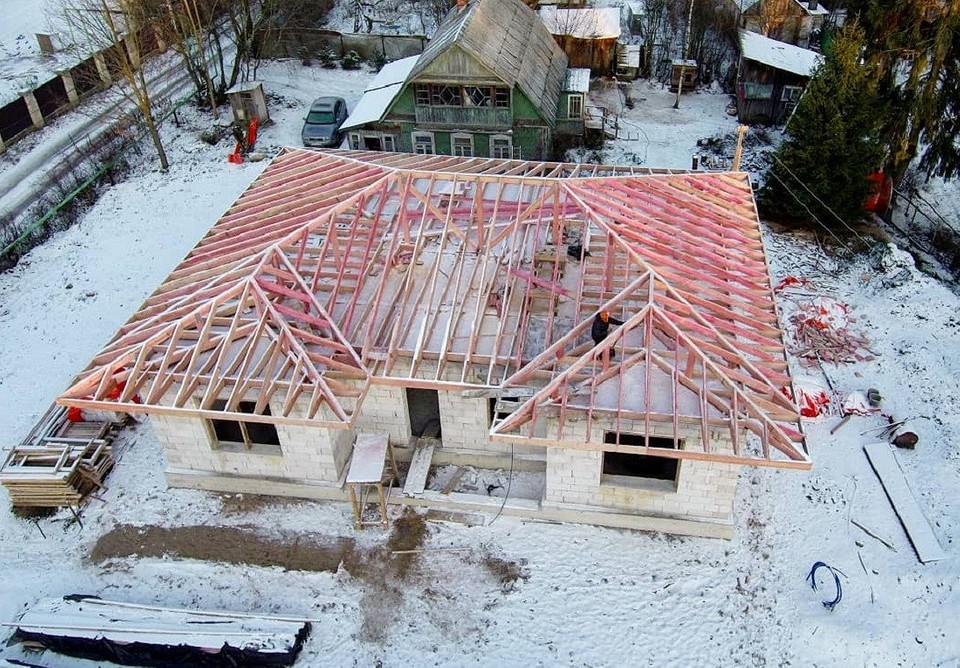

План установки конструкции вальмовой крыши для одноэтажной конструкции своими руками начинается с построения системы фермы крыши. Но в этом случае есть существенные различия. Перед началом всех работ должны быть предоставлены вспомогательные материалы, представляющие собой небольшое возвышение для работы мастера.

• После этого можно приступить к установке первого элемента – хребтовой балки, которая прикреплена к ранее возведенным вертикальным опорам, расположенным с шагом 3-5 м.
• Затем устанавливают мауэрлат, который необходим для равномерного распределения нагрузки крыши на структурные компоненты дома. Он расположен в центре внешней стены или смещен к внутренней кромке.
• После того, как мауэрлат установлен и закреплен, можно начать установку диагональных стропильных ножек, которые соединяют с внешними углами и закрепленными внутри.
• Впоследствии наклонные линии нужно прикрепить к склонам. Наружники или полуподножки отличаются тем, что установлены парами. Они закреплены с поддержкой мауэрлата и диагональной линии, крепление выполняют на разной высоте.

Следующим этапом является устройство распорок, которые крепят под диагональными опорами. Угол наклона составляет 45 градусов. Затем можно продолжить установку промежуточных линий, которые имеют две точки поддержки: вверху к гребню, нижний край – к мауэрлату. Их устанавливают с определенным равномерным коньком, который составляет в среднем от 1 до 1,2 м.

Для улучшения конструкции промежуточных стропил через 1 элемент дополнительно закрепляют на несущей стенке дома с помощью металлических прядей или скоб.

Советы и рекомендации

Стоит обратить внимание на несколько важных рекомендаций и хитростей, которые помогут правильно возвести четырехскатную кровлю.

• Качество и долговечность материала. Убедитесь, что материалы, которые вы выбрали, долговечны. Качественный производитель будет изучать каждую плиту. Если у вашей партии большое количество сломанных плит, вы можете возложить вину на производителя.
• Выбор подрядчика по установке. Выбирая подрядчика для установки кровли важно знать его послужной список. Если это возможно, посетите прошлые задания подрядчика и поговорите с домовладельцами. Важно, чтобы подрядчик был профессионалом своего дела. Ставить кровлю должен опытный мастер.

Помимо этого нельзя забывать про квадратуру строения. Без этого собрать качественную конструкцию не получится. Знание всех аспектов установки кровли, а также наиболее распространенных ошибок также поможет вам при выборе подрядчика по установке кровли.

Хорошо построенная кровля может прослужить 100 лет. Не спешите, тщательно подготовьтесь к проектированию крыши.

Удачные примеры и варианты

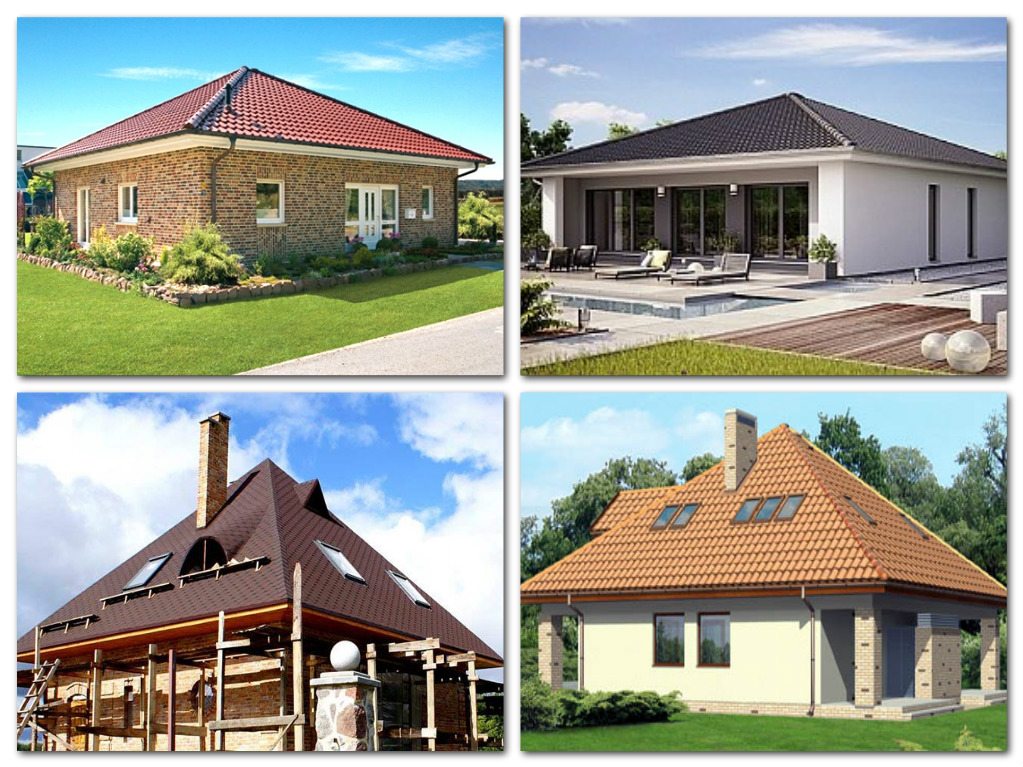

Оценить возможности дизайна четырехскатной кровли и ее преимущества помогут готовые примеры.

• Самый простой вариант с четырехскатной кровлей.
• Смешаный тип крыши. На изображении можно увидеть, как замечательно четырехскатный тип сочетается с остальными типами кровли.

• Красивый вариант кровли с мансардой и чердаком.

В следующем ролике вы найдете пошаговую инструкцию строительства шатрово-вальмовой крыши.

Четырехскатная крыша для беседки: преимущества, проектирование, монтаж

На участках загородных домов все чаще устанавливают всевозможные по форме, типу и размеру беседки. Наиболее надежный вариант кровли для беседки – это традиционная четырехскатная конструкция с коньком в вершине. В этой статье мы расскажем о том, как проектируется четырехскатная вальмовая крыша для беседки в чем ее преимущества, как ее нужно рассчитывать, каковы правила ее монтажа.

Беседка для дачного участкаИсточник bristolurnu. org

Разновидности четырехскатной кровли

Четырехскатная кровля может быть шатровой, полувальмовой или вальмовой. Чтобы правильно выбрать вариант кровли нужно рассмотреть особенности каждого из этих трех типов.

Шатровая кровля

Шатровая кровля имеет форму пирамиды. Она состоит из четырех одинаковых треугольных скатов, вершины которых соединены в одной точке. В такой конструкции отсутствует конек. Шатровая кровля может быть использована только в качестве покрытия для квадратных сооружений. Если беседка имеет прямоугольную форму, данный вариант крыши для нее не пригоден.

Вальмовая кровля

Самый универсальный вариант кровли для построек квадратной или прямоугольной формы. Конструкция состоит из различных по конфигурации скатов. В торцах кровли располагаются треугольные скаты, они называются вальмами. Еще два ската трапециевидные. Вершины трапеций соединяются между собой, и линия их соединения называется коньком.

Схема вальмовой кровлиИсточник pinterest.com

Полувальмовая кровля

Это вариант вальмовой конструкции, у которой треугольные скаты укорочены. Такая кровля идеальна для мансардных коттеджей, но для беседок ее обычно не применяют.

Из вышесказанного можно сделать вывод, что лучший вариант для беседки, это вальмовая кровля. Она подходит для беседок любого размера и любых пропорций, достаточно быстро монтируется и хорошо защищает постройку.

Плюсы четырехскатной вальмовой кровли

Беседку можно накрыть плоской, односкатной, двускатной или шатровой крышей. Но многие домовладельцы предпочитают ставить на своих участках беседки именно с вальмовой кровлей. Это объясняется тем, что вальмовый вариант отличается целым рядом преимуществ:

• хорошая зашита постройки от ветра и осадков;
• на крутых скатах не скапливаются осадки;
• такая кровля сама по себе имеет эстетичный внешний вид;
• беседка с четырехскатной кровлей выглядит более солидной;
• скатная кровля не закрывает обзор из беседки;
• для ее обустройства можно применять любые кровельные материалы;
• если несколько видоизменить стропильную конструкцию, можно получить крышу оригинальной формы;
• высокая прочность;
• низкая парусность.

Оригинальный вариант вальмовой крыши для беседкиИсточник dekoriko.ru

Однако для того, чтобы крыша получилась прочной и долговечной, ее нужно правильно рассчитать и запроектировать. Собирать стропильную систему и укладывать кровельное покрытие должны высококвалифицированные специалисты.

Элементы конструкции

Вальмовая кровля состоит из сложного набора элементов, которые собираются в единую прочную и надежную конструкцию.

• Скаты. 4 кровельные плоскости, начинающиеся у конькового прогона и образующие нижней частью свесы кровли. В вальмовой крыше есть 2 треугольных и 2 трапециевидных ската.
• Вальмы. Это треугольные скаты. Располагаются над торцевыми фасадами постройки и выполняют функцию фронтона.
• Коньковый прогон. Балка в вершине кровли, расположенная между верхними углами треугольных скатов.
• Затяжки. Балки перекрытия, которые устанавливаются внизу, в основании кровли.
• Ригель. Еще одна затяжка, расположенная непосредственно под коньком.
• Мауэрлат. Нижняя опора для стропил. Представляет собой брус с широким сечением, уложенный по периметру стен постройки.

Элементы конструкции вальмовой кровлиИсточник krovlya-mp.ru

• Перемычка. Брусовая затяжка, делящая стропильный дуэт пополам.
• Нарожники. Короткие стропильные ноги, которые крепятся к диагональным стропилам.
• Стропила центральные. Стыкуются с диагональными стропилами и вершиной конька. Таких элементов в конструкции предусматривается обычно 6 штук. Их монтаж должен быть выполнен с особой тщательностью.
• Промежуточные стропила. Внизу крепятся к мауэрлату, а вверху к коньковому прогону.
• Диагональные стропила. Формируют ребра вальм. Соединяются с углами мауэрлата и завершением конька. Они длиннее промежуточных стропил, их сечение более широкое, а расположение более пологое.
• Балки перекрытия. Установленные у основания стропил затяжки.
• Подкосы. Опоры, необходимые для того, чтобы стропила не провисали. Если длина крыши менее 4,5 метра, подкосы можно не применять.
• Шпренгель. Элемент, состоящий из двух балок, необходимый для поддержки диагонально уложенных стропил.
• Стойка. Вертикально установленный в центре кровли брус. На него опирается конек. Служит для распределения веса стропильной системы на несущие элементы.

Соединяются элементы конструкции при помощи крепких метизов. На некоторых деталях для правильной стыковки нужно делать пропилы.

Стропильная система вальмовой крышиИсточник derevyannyydom.ru

Расчеты

Чтобы рассчитать материалы для крыши вальмового типа применяется целый ряд формул и таблиц. Основные данные, на которых базируются расчеты – это параметры постройки и проектные решения самой кровли. Даже в тех случаях, когда требуется самая простая вальмовая крыша для беседки, рассчитать ее должен квалифицированный специалист.

Составление чертежей

Сооружать крышу нужно только при наличии предварительно подготовленных чертежей с указанием размеров и расположения каждого элемента конструкции. Четырехскатная крыша для беседки, чертежи которой правильно разработаны, прослужит не одно десятилетие без ремонта и реконструкции.

Чертеж беседки с вальмовой кровлейИсточник pinterest.com

Проектирование осуществляется с учетом многих факторов:

• вес стропильной системы;
• вес кровельных и изоляционных материалов;
• нагрузку осадков;
• вес оборудования, которое будет установлено на крыше.

Прочность конструкции рассчитывается с некоторым запасом. Крыша должна выдержать дополнительные нагрузки, например, вес человека, который поднимется на нее для осмотра или очистки.

После окончания расчетов прочности определяется наклон скатов. На этом этапе принимаются во внимания климатические особенности региона и задуманный дизайн будущей беседки. В регионах с сильными ветрами не рекомендуется делать высокую кровлю. Дело в том, что чем выше конструкция, тем больше показатели ее парусности. Ветрам лучше противостоят пологие скаты, покрытые поликарбонатным или битумным материалом.

Чертеж беседки с пологими скатамиИсточник centermira.ru

Если для местности, в которой расположен участок характерно выпадение большого количества осадков, беседку лучше строить с высокой крышей. Подойдет наклон 50-60 градусов. В качестве покрытия в этом случае лучше выбрать металлочерепицу.

При проектировании крыши необходимо помнить о том, что для каждого отдельного кровельного материала существуют свои ограничения по наклону скатов. Кроме того, для разных покрытий есть свои рекомендации относительно шага стропильных ног.

Монтаж

Вальмовую кровлю можно монтировать на беседку из любого материала. В случае с беседкой из дерева перед началом кровельных работ следует сделать усиление обвязки всей конструкции с применением балки-затяжки. После этого можно приступать к сооружению стропильной системы.

Верхняя обвязка деревянной беседкиИсточник kak-sdelat-kryshu.ru

От центра затяжки в обе стороны отступают одинаковое расстояние и ставят 2 стойки. Стойки вертикально фиксируются в вертикальном положении подкосами, которые устанавливаются временно. Верхние части стоек соединяют коньковым прогоном.

После этого закрепляют рядовые стропильные ноги. Количество стропил для беседки зависит от запланированного в чертежах шага и размера крыши. На следующем этапе крепятся стропила диагональные.

Далее при помощи пропилов делают так, чтобы стропила стали продолжением конька. После этого ноги прибивают к коньку.

Следующий шаг – установка нарожников. Они крепятся одной стороной к верхней обвязке стен, а второй к диагональным стропилам.

На стропила укладывается гидроизоляционная пленка. Листы пленки кладут в нахлест и крепят степлером. Внизу изоляционный материал прижимается рейками.

Монтаж вальмовой крыши беседки:

Обрешетка крыши под кровельное покрытиеИсточник morfest.ru
Беседка с односкатной крышей: расчет сметы, оптимальные характеристики, примеры популярных проектов

Варианты беседок с четырехскатной кровлей

Дачная беседка может быть полностью закрытой, остекленной, открытой, в классическом или современном стиле, совмещенной с летней кухней или бильярдной и т. д.

Беседка-летняя кухня:

Беседка 3 на 4 из дерева

Беседку данного типа можно приобрести в готовом виде или построить из заранее подготовленных деталей на участке. Она довольно удобна для обустройства небольшой зоны отдыха. На этом примере видно, что четырехскатная крыша для беседки 3х4 идеальна по форме и дизайну.

Деревянная беседка для дачиИсточник www.naves.md

Беседка-терраса с летней кухней

Представленный ниже вариант беседки демонстрирует возможность использования полностью открытых конструкций, состоящих из опор и навеса. Чтобы скрыть площадку от посторонних глаз и защитить расположенную в ней технику и мебель от дождей, можно использовать занавеси из влагостойкой ткани.

Беседка с летней кухнейИсточник pinterest.com

Беседка 3 на 3

Ажурная компактная беседка, которая подойдет для небольшого участка. Она занимает немного места, при этом очень эстетично выглядит. Вальмовая крыша надежно защищает беседку от дождя, ветров и солнечных лучей. Крыша для беседки 3х3 может быть двухскатной или шатровой, вальмовая конструкция делает ее крепче и долговечнее.

Ажурная беседка для дачиИсточник lineyka.net

Беседка из камня и дерева

Вариант основательной стильной беседки, которая не была бы такой солидной и презентабельной с простой двускатной или плоской кровлей. При создании подобной летней постройки следует особое внимание уделить прочности деревянных опор, так как на них будет установлена достаточно увесистая крыша.

Беседка в ландшафтном дизайнеИсточник doma-mechty.com

Зимняя беседка

Ниже выложено изображение беседки, которая может использоваться в зимнее время. С трех сторон она ограждена стенами из бруса или сип панелей. Лицевой фасад полностью остеклен, чтобы внутри всегда было достаточно естественного света. Такие беседки имеет смысл сразу строить с мангалом, русской печью или камином.

Зимняя беседка

Ниже выложено изображение беседки, которая может использоваться в зимнее время. С трех сторон она ограждена стенами из бруса или сип панелей. Лицевой фасад полностью остеклен, чтобы внутри всегда было достаточно естественного света. Такие беседки имеет смысл сразу строить с мангалом, русской печью или камином.

Зимняя беседка для загородного участкаИсточник www.stroyportal.ru
Всё об остеклённых беседках с барбекю: от материалов до обеспечения безопасности

Заключение

Вальмовая кровля придает простой беседке стильный и оригинальный внешний вид. При этом она лучше других кровельных конструкций защищена от сильных ветров, и на ней не скапливаются осадки. Вальмовая кровля беседки должна быть грамотно запроектирована и качественно возведена. При правильном монтаже она прослужит максимально долго, не требуя сложного ухода или ремонта.

Четырехскатная крыша – проекты, расчеты, система, фото

Четырехскатные

При строительстве частного дома можно использовать самые различные конструкции кровли. Все будет зависеть от размеров постройки, ее предназначения, ваших финансовых возможностей и погодных условий в регионе.

Читать далее

Четырехскатные

Четырехскатные крыши выгодно отличаются от двускатных не только своим внешним видом. Они удачно сочетают красивый дизайн и надежную защиту дома от капризов погоды, придают ему дополнительной оригинальности и шарма.

Читать далее

Четырехскатная крыша является одним из самых практичных типов, используемых в частном домостроении кровлей. Основными преимуществами такой крыши является красота и отличные теплоизоляционные свойства.

Виды четырехскатной крыши

Конструкция четырехскатной кровли — одна из самых сложных и долговечных среди всех типов крыш. Она предоставляет огромные возможности дизайнерам для создания новых необычных жилых строений. Этот тип кровли состоит из четырех скатов, два из которых — треугольные, а два — трапециевидные. Определившись с типом крыши и разработав проект четырехскатной крыши, можно начинать ее строительство.

При создании крыши такого типа используют 3 основных вида кровли:

1. Шатровая — скаты которой представляют собой 4 треугольника, сходящиеся в одной точке. Благодаря такому расположению образуется красивая пирамида. От основы такого вида крыши зависит ее форма.
2. Самый сложный вид четырехскатных крыш – вальмовая — используется на строениях прямоугольной формы. Состоит из нескольких треугольных и 2 трапециевидных скатов. Считается наиболее практичным видом кровли, несмотря на небольшие проблемы при строительстве.
3. Полувальмовая (датская) крыша — состоит из нескольких неровных поверхностей, делящих плоскость кровли на треугольники. Этот вид конструкции лучше всего подходит для домов в северных широтах.

Расчет четырехскатной крыши

Предварительно осуществляются проектные работы: составляется расчет четырехскатной крыши и создается ее чертеж. В проекте определяют основные параметры – уклон, тип кровли, нагрузки атмосферных осадков, использование чердачного помещения под мансарду. Например, в северных широтах уклон делают меньшим — из-за постоянных сильных ветров, а максимальный уклон делают при больших нагрузках кровли. От угла уклона зависит, в свою очередь, тип кровельного материала.

Для уклона до 10 градусов можно использовать листы шифера или рулонные кровли, для уклона до 60 градусов подойдет металлочерепица или натуральная кровля.

Также определяют тип использующейся стропильной системы четырехскатной крыши.

Устройство четырехскатной крыши

Для возведения крыши такой конструкции используются диагональные (накосные) стропила, направленные в углы дома. Из-за веса крыши их делают из двойного бруса. Еще одной особенностью стропильной системы этих крыш является использование нарожников (укороченных стропил), упирающихся в диагональные стропила. Такая конструкция выдерживает очень большую массу.

Иногда при строительстве таких крыш большой площади вместо деревянных используют более прочные стальные элементы.

После строительства стропильной системы на нее укладывают сверху гидроизоляцию (прикрепляют строительным степлером), и изготавливается обрешетка. Далее приступают, непосредственно, к монтажу выбранного кровельного материала.

Подробнее посмотреть этапы создания четырехскатной крыши на фото можно на нашем портале в данной рубрике.

Четырехскатная крыша своими руками. Красивые проекты домов с четырехскатной крышей: фото, каталог

Эстетические качества кровли играют важную роль в образе жилого дома. Но гораздо важнее надежность и долговечность её конструкции. Тщательный выбор её типа и формы станет залогом соответствия кровли потребностям застройщика.

Четырехскатные крыши частных домов имеют прекрасные показатели устойчивости к воздействию ветра. Наиболее удачно смотрятся одноэтажные дома с вальмовой крышей, ведь такой тип подходит для зданий, имеющих большую площадь, и придает им солидности. Индивидуальной особенностью их сложной конструкции является обязательное наличие слуховых и мансардных окон, обеспечивающих хороший уровень освещенности и естественную вентиляцию. При равной площади частного дома площадь вальмовой кровли будет превышать площадь двухскатной. Это обуславливает увеличение стоимости её выполнения для застройщика.

В каталоге Z500 для двухэтажных и одноэтажных домов площадью от 100 м2 предусмотрены четырех скатные крыши домов вальмового типа. Такие дома популярны среди застройщиков, поэтому мы регулярно пополняем коллекцию новыми типовыми проектами. Купить наши проекты можно по ценам, которые находятся на среднерыночном уровне 2017 года.

Если среди готовых архитектурных проектов, предложенных в каталоге, нет полностью удовлетворяющих вашим требованиям, то за отдельную оплату может быть разработан оригинальный с четырехскатной крышей. Также может быть планировка домов с четырехскатной крышей.

Планы проектов домов с четырехскатной крышей: особенности кровельной конструкции

Кровля с четырьмя скатами может выполняться вальмовой или шатровой. Шатровая кровля имеет скаты, сходящиеся в одной точке. Вальмовая кровля состоит из двух треугольных скатов и двух трапециевидных, которые соединяются посредством коньковой балки.

Выбирая проекты домов с четырехскатной крышей (фото, видео, чертежи, схемы, эскизы можно смотреть в этом разделе) для реализации под ключ, важно учитывать такой фактор как угол наклона кровли.

Планы домов с четырехскатной крышей: условия выбора угла наклона кровли

Поскольку угол ската позволяет кровле беспрепятственно отводить осадки, он считается наиболее значимым критерием безопасности, практичности и эстетической характеристикой. Значение его лежит в пределах от 15 до 65˚ и зависит от:

• Климатической зоны строительства. Если она предполагает большой объем осадков, то целесообразно предусматривать крутую кровлю, уклон которой будет не менее 45°. Менее крутые скаты подходят для районов с сухим климатом. Пологую кровлю с углом наклона не превышающим 30˚ стоит выполнять для строений, подверженных порывистым частым ветрам.
• Материала покрытия кровли. Для рулонных материалов следует предусматривать угол ската в 2-25°, при использовании штучных элементов – от 15°, элементы крупных размеров (металлочерепицу и шифер) укладывают на скаты с углом наклона от 25°ﹾ.
• Наличия мансардного этажа. Если планировка проектов домов с четырехскатной крышей предусматривает наличие этого помещения этого помещения, то для комфортного проживания в нем важно грамотно выбрать уклон, чтоб не допустить уменьшения площади мансарды и высоты её помещений в случае с занижением его значений, и организации большого неиспользуемого пространства под коньком вследствие его чрезмерного увеличения. В случае с мансардным коттеджем уклон кровли должен лежать в пределах 38° — 45°. Для крыши, скаты которой расположены под углом менее 30°, лучшим вариантом будет проектирование чердака.

Увеличение угла наклона скатов и, как следствие, потребность в большем количестве материалов возникает ввиду увеличения длины стропил и площади конструкции, поэтому значительно возрастает смета на её строительство.

Если сравнивать разновидности проектов малоэтажных домов и коттеджей, постройки с вальмовой крышей останутся явно не на последнем месте. Прежде всего, даже одноэтажный дом под вальмовой крышей смотрится куда дороже и эффектнее двухскатного варианта. Существует множество мнений и теорий, поясняющих, почему людям нравятся дома с вальмовой кровлей, и в подавляющем большинстве симпатии не связаны с явными преимуществами потребительского характера. Просто вальмовая крыша удобнее и симпатичнее.

Какие варианты вальмовых крыш наиболее распространены

Среди наиболее распространенных разновидностей крыш на основе вальмы можно условно выделить несколько типовых решений:

• Шатровая крыша с симметричным расположением скатов крыши
• Полувальмовая схема или голландка
• Датский вариант вальмовой крыши
• Комбинированные вальмовые варианты с двухскатной и ломаной конструкцией.

Название вальмовая крыша получила из немецкой строительной терминологии, и первоначально обозначала четырехскатную крышу с шатровым расположением скатов. Позже так называли все конструкции, у которых было более двух скатов.

Преимущества вальмы для одноэтажного дома

Вальмовая или шатровая форма имеет куда более серьезные возможности, особенно для одноэтажного дома. Невозможно построить низкую и очень покатую крышу, у которой значительную часть кровли, вообще, используют в качестве навеса над огромной террасой. Такие проекты дома характерны для теплых равнинных зон, где мощные порывы ветра сочетаются с избытком солнечного света и тепла.

Шатровая схема

В таких условиях от каркаса кровли требовалось с помощью широкого свеса обеспечить большую площадь затененного пространства над террасой или входным крыльцом. Чтобы каркас обладал высокой устойчивостью и прочностью, скаты нужно было выполнять симметричными, с равномерно распределенной нагрузкой по всей коробке здания.

В отличие от других конструкций вальмовой крыши, пространства под кровлей было мало для формирования второго этажа, но более чем достаточно для чердака. В степных зонах риск обрушения стропил под тяжестью снега был минимальным из-за сильных ветров, поэтому наклон зачастую диктуется устойчивостью кровельных материалов. Чем выше наклон, тем сложнее укладка жестких черепичных или шиферных листов.

Шатровая схема не ограничивается только низкими скатами кровли. Очень живописно выглядят разнообразные «теремки», стилизованные под сказочные или фантастические варианты дома.

Дом получается практически квадратной формы с очень высокой крышей. Обычно рядом нет ни высоких деревьев, ни крутых склонов холмов или гор, способных защитить фасад и крышу от сильных порывов ветра в невыгодном для постройки направлении. Но благодаря применению вальмовой конструкции каркас получает достаточный запас прочности и устойчивости, сохраняя свои размеры и высоту. Высокая посадка кровли дает для одноэтажного дома еще одно помещение в виде мансарды.

Вальмовая крыша дает возможность достаточно просто оформить мансардное помещение путем расширения чердака одноэтажного дома. Иногда даже окна и балконы в таких мансардах выполняют наклонными или комбинированного типа.

Голландская полувальма

В более холодных северных широтах вальмовая схема применяется как в чистом виде, так и в виде отдельных модификаций. Один из таких вариантов использования вальм можно увидеть на голландском типе, называемом полувальмой.

В противоположность предыдущему варианту, «голландка» очень близка к обычной двухскатной конструкции, но с маленькими, в треть от классического размера, вальмами. Небольшой скат, примыкающий к коньку крыши, служит одновременно и навесом над террасой второго этажа. Сложно изготовить подобный навес более рациональным и удобным способом. Такой тип построения позволяет увеличить чердачное помещение до размеров полноценной комнаты и одновременно закрыть самый критический участок крыши одноэтажного дома от косых проливных дождей.

Большое и теплое пространство над первым этажом давало ряд преимуществ. Оно использовалось, как полноценное жилое помещение, чуть более холодное, чем первый этаж, но более сухое и защищенное от сырости, там проживали в летний период. Нижний этаж преимущественно использовался для проживания в сухое и холодное время года, при этом большая теплая «подушка» над головой хорошо утепляла нижнее помещение. Зимой верхний этаж под вальмовой крышей мог сдаваться, как временное жилье.

Внешний вид дома с полувальмой выглядит немного непривычно для нас и очень «по-европейски». Поэтому использование «голландки» стало привычным для коттеджей и загородных домов в северных широтах европейской части РФ.

Датская полувальма

Еще один вариант скандинавской схемы называется датской полувальмой. В отличие от голландского типа, в такой системе вальма строится не в верхней части конструкции, а в нижней, как бы оголяя часть пространства, прилегающего к коньку кровли одноэтажного дома. Зачастую скаты на подобной конструкции выполняются ломанными с двумя плоскостями: верхняя часть с острым углом, обеспечивающим легкий сход снега и дождя, и нижний скат, более пологий, дающий увеличенное до ширины жилой комнаты чердачное пространство.

Во фронтальной части конька обычно устанавливаются окна чердака. Если присмотреться внимательно к конструкции датской вальмовой крыши одноэтажного дома, можно заметить, что схема компоновки скатов как бы разбита на две части: высокий конек и максимально покатые скаты в нижней части кровли.

Такую конструкцию использовали жители приморских городов. Она, так же, как и «голландский» тип крыш, призвана наилучшим образом сохранить тепло, и в то же время максимально поднять трубу печки для обеспечения эффективного сжигания топлива в сырую погоду. Кровля как бы получала одновременно высокий конек и низкие покатые скаты, без значительного увеличения парусности кровли одноэтажного дома. На схеме старой усадьбы с датской крышей видно, что в одноэтажном доме обязательно имелось помещение над первым этажом и крошечный чердак, которого хватало, чтобы утеплить и мансардное помещение.

Кроме того, такая конструкция одноэтажного дома имеет очень интересную особенность — при очень плотной застройке буквально стена к стене, на крыше, в районе выхода печной трубы, было достаточно свободного воздушного пространства. Поэтому даже слабый ветерок выдувал продукты горения и дым от угля и дров, тем самым спасая жителей одноэтажного дома от риска задохнуться в угольном угаре.

В современной архитектуре датская конструкция кровли одноэтажного дома позволяет располагать деревья очень близко к стенам дома. Крона деревьев хорошо уживается с острыми скатами у конька и пологими у нижней части кровли одноэтажного дома.

Зачастую к одному из скатов классического варианта вальмовой крыши встраивают конструкцию эркера — полукруглой пристройки, позволяющей значительно увеличить объем и освещенность главного зала в доме. Здания с эркером даже в одноэтажном исполнении выглядят намного эффектнее обычного решения. Чаще всего вальмовый скат здания переходит в конструкцию с эркером. Особенно удачным выглядит дизайн одноэтажного дома, если первый этаж основной постройки находится выше входа с эркером.

Иногда конструкцию с эркером намеренно увеличивают до второго этажа, не разрывают кровлю пристройки с вальмовой крышей дома. В этом случае эркер выглядит, как башня, и усиливает впечатление от облика всего здания.

В одноэтажных домах вальмовая кровля может быть составлена из нескольких скатов, переходящих друг в друга ступенькой. Это позволяет отказаться от старой и неинтересной длинной и вытянутой конструкции дома в пользу нескольких построек, как бы примыкающих друг к другу и образующих одно законченное здание.

Вальмовую конструкцию крыши применяют как в чистом виде, так и в сочетании с обычными двухскатными крышами. Общее впечатление от одноэтажного дома только усиливается. Хозяева выбирают такие архитектурные решения, в первую очередь, из-за большого чердачного помещения, в двухскатном варианте, вторая часть — вальмовая смягчает общий дизайн и делает всю композицию одноэтажного дома более современной и утонченной.

Заключение

Вальмовая конструкция для одноэтажного дома де-факто стала своего рода стандартом для степных и лесостепных мест, холмистого ландшафта. Если вы решили построить загородный дом на возвышенности, что является рациональным решением, крышу или ее часть наверняка придется выполнить вальмовой конструкции. Такой вариант будет дороже обычного, но сохранит защиту одноэтажного дома на десятки лет.

Строительство современного частного дома можно назвать архитектурным творением. Если раньше все постройки в основном строились из кирпича, и максимальным украшением здания было возведение пристройки, то современные конструкции иногда выходят за грани разума. Сложные формы коробки и кровли, балконы, мансардные окна — все это стало возможным благодаря появлению новых материалов. Да и сами стены стали возводить не только кирпичные, а из пеноблока, газобетона и других материалов. А когда дело доходит до крыши, самым востребованным вариантом является вальмовая конструкция.

Разновидности вальмовых кровель

Для тех, кто первый раз сталкивается со строительством надо объяснить, что вальмовая крыша — это обычная четырехскатная конструкция.

Однако, в зависимости от сложности форм, она подразделяется на следующие виды:

Каждый тип кровли индивидуально подбирают под определенные размеры дома, руководствуясь сложными расчетами.

Пример проекта четырехскатной крыши для каркасного дома

Быстрыми по возведению считаются каркасные дома. Для их покрытия используют скатные или плоские с незначительными скатами крыши. Самой эффективной и популярной на каркасном доме является вальмовая крыша.

Возведение крыши всегда начинается с проектирования. Кроме эстетичности, кровля должна иметь прочную конструкцию и в то же время не создавать большого давления на стены здания.

Если коробка представляет квадрат, то здесь идеальным вариантом станет шатровая крыша. Ее часто выбирают для больших домов размером 10х10 или 12х12. Хотя, не менее привлекательно она смотрится и на малых постройках размером 8х8. А при желании удлинить квадратный дом, под свес шатровой крыши можно организовать строительство пристройки с односкатной кровлей. Даже если коробка дома не квадратная, все равно можно выстроить шатровую крышу, главное, чтобы постройка имела правильную форму многоугольника.

Для дома прямоугольной формы шатровая крыша не пойдет. Здесь надо выбрать предпочтение между другими разновидностями .

Дизайн вальмовых крыш

Вальмовая крыша для дизайнеров является настоящей находкой. Ее используют при проектировании мансарды, украшают окнами, балконом, эркером. Современное кровельное покрытие позволяет придать постройке любой архитектурный стиль. Эффектно смотрятся пристройки под идентичным кровельным покрытием или прозрачные из поликарбоната.

Вальмовая крыша удачно смотрится на домах, беседках и других строениях. Существует много конструкций отличающихся внешним видом и устройством.

Каждая модель кровли может приобрести индивидуальность благодаря дизайнерским разработкам и установкой дополнительных элементов.

Как быть с балконом

Вальмовая крыша с балконом по технологии возведения схожа с традиционной конструкцией. Отличие лишь в том, что для балкона необходимо крышу немного удлинить. Перед началом строительства предусматривают люнет по ширине будущего балкона. Высота проема должна обеспечивать свободный проход человека. Между перекрытием дома и верхней частью проема монтируют перегородку с дверью. Открытая часть мансардного пола между стеной и крышей будет основанием для балкона. Оставшиеся боковые проемы закладывают кирпичом.

В финале монтируют парапет. Довольно часто его изготовляют металлическим. Если продолжение балкона заканчивается выносной плитой, ее необходимо хорошо укрепить. Как вариант, под плиту устанавливают колонны или отводят место для пристройки.

Пристройки к дому под вальмовой крышей

Особенности выбора типа пристройки к дому определяется конструкцией крыши. Примыкающие к дому пристройки могут находиться под единым покрытием или иметь отдельную собственную кровлю. В первом случае кровельное покрытие пристройки делают из того же материала, чем покрыт весь дом.

Во втором варианте, крыша пристройки может примыкать к дому с торца или со стороны ската. Существует несколько видов сопряжения, которые можно увидеть на схеме:

• А — единая крыша;
• Б — верх кровли односкатной крыши пристройки находится на уровне свеса здания;
• В — скаты крыш пристройки и здания соединены между собой по всей ширине;
• Г — если длина пристройки меньше длины здания сопряжение крыш происходит в нескольких местах.

В любом случае, чтобы стекающая с крыши дома вода не попадала в веранду, кровля пристройки должна заходить минимум на 100 мм под кровельное покрытие здания.

Если говорить о популярных конструкциях веранд, то чаще всего встречаются пристройки с односкатной крышей. Они просты в исполнении, привлекательны, а после проведения мероприятий по утеплению могут использоваться даже зимой.

С эстетичной стороны привлекательными являются арочные пристройки из поликарбоната. Прозрачную комнату обычно используют под оранжерею или летнее место отдыха.

Дом из газобетона под вальмовой кровлей

В последнее время популярны стали дома из газобетона. Это довольно легкий строительный материал, с которого можно быстро выстроить жилье. Недостаток здания из газобетона заключается в обязательной декоративной отделке фасада. Вальмовая крыша является идеальным выбором для подобной постройки, но требует дополнительных расчетов. Дело в том, что стены из газобетона не такие прочные, как из кирпича, поэтому давление кровли на фасад должно быть минимально.

Как выход из ситуации, стены из газобетона можно усилить армопоясом, а под крышу установить мощную колонну, как показано на фото. В этом варианте возле дома под одной крышей получится открытая веранда-навес.

Если рассмотреть проект этого дома из газобетона, то при его габаритах 10,32х9,3м полезная площадь составляет 95,8 м 2 .

Рассматривая план нижнего этажа здания из газобетона можно увидеть, что входные проемы выполнены группой из комнат в коридор. Комната, обозначенная цифрой 5, отдана под санузел. Имеется отдельная кухня, большой зал, спальня плюс свободное жилое помещение, которое можно использовать на свое усмотрение.

На схеме фасадов здания из газобетона можно увидеть, как идеально сюда подходит вальмовая крыша. Веранда и слуховое окно придают изюминку простому строению.

Общая высота от фундамента до конька составляет 5,9 м, где нижнему этажу отводится 2,65 м, а остальное пространство отдано под чердак.

На этой схеме видом сверху хорошо показана вальмовая кровля дома из газобетона. В данном случае углы скатов составляют 30 о.

Видео стропильной системы дома с газобетона:

Заключение

Определившись с конструкцией , рассчитав все нюансы до мельчайших подробностей, можно приступать к ее возведению.

Архитектурный облик постройки во многом определяется типом и формой крыши. Но, обращая внимание на эстетическую составляющую, нельзя забывать и о требованиях к функциональности кровли.

Разновидности четырехскатных конструкций

Представленные на нашем сайте решения включают постройки с лаконичной функциональной кровлей, а также здания с крышами сложной формы, конструкция которых предусматривает обустройство мансардных и слуховых окон, комбинацию кровель на разных уровнях и т. д. Мы предлагаем две основные разновидности четырехскатных конструкций.

Шатровые. Угловые стропила верхними концами сходятся в одной точке, формируя коньковый узел. Все скаты представляют собой одинаковые равнобедренные треугольники.

Вальмовые. Угловые стропила верхними концами попарно крепятся к коньку, длина которого меньше длины ската, за счет чего формируются два треугольных и два трапециевидных ската.

Преимущества 4-скатных крыш

Надежность. Конфигурация и угол наклона плоскостей четырехскатной кровли позволяют ей выдерживать высокие снеговые нагрузки, а также противостоять сильным порывам ветра за счет низкой парусности.

Возможность создания мансарды. Вальмовые конструкции прекрасно подходят для организации этого помещения, позволяющего значительно увеличить полезную площадь дома. На нашем сайте Вы найдете проекты коттеджей с 4-скатной крышей, в которых предусмотрена мансарда.

Широкий выбор кровельных покрытий. Для четырехскатной крыши может использоваться любой листовой или штучный материал, в том числе композитная и мягкая черепица.

Проекты домов с четырехскатной крышей, цена и фото проекта дома с 4-скатной крышей

Проекты домов с четырехскатной крышей. Большой ассортимент проектов домов. Доработка планировок под заказчика.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Приступать к строительству любого дома невозможно без грамотно составленного проекта. Именно в нем будут отображены все данные относительно размеров, расположений комнат и используемых материалов. Сегодня очень распространенным остается вариант дома с четырехскатной кровлей. Это связано с тем, что подобные постройки довольно вместительные, имеют привлекательный вид и могут выступать в качестве круглогодичного жилища.

Проекты одноэтажных

Одноэтажные конструкции с четырехскатной крышей – это отличное решение для дачи или частного дома, в котором можно будет жить с комфортом на протяжении всего года.

Проект No1

У этой конструкции общая площадь составляет 139 м2, а вот размеры – 11х15 см. Всего в нем расположились 4 помещения, из них 3 спальни. Цоколь, гараж и мансарда проектом не предусмотрены. Отделка выполнена из дикого камня.

Одноэтажный дом с четырехскатной крышей 139 м2

При строительстве стен использовался пеноблок или газобетон. Согласно проекту, в доме имеются: комната для приема гостей кухня, холл, кладовая, прихожая, бойлерная, 3 спальни, 2 санузла, зимний сад. А вот как выглядят каркасные дома в скандинавском стиле, можно увидеть на фото в данной статье.

Проект No2

Общая площадь строения составляет 58 м2, а вот жилая – 32 м2. Габариты строения – 10х8 м. Мансарда, цоколь и гараж проектом не предусмотрены. В качестве облицовки использовалась штукатурка.

При возведении стен задействовали пеноблок или ячеистый бетон. Основание свайно-ростверкового типа. В доме имеются: тамбур, бойлерная, парилка, санузел, холл, комната для гостей, кладовая и спальня. Также будет интересно увидеть, как выглядит дом в американском стиле.

Проект No3

У этого дома общая площадь составляет 65 м2, а жилая – 44 м2. Его размеры – 9х9 м. Мансарда, цокольное помещение и гараж отсутствуют. Для отделки фасада используется штукатурка. В доме имеются прихожая, котельная, холл, санузел, 2 спальни, ванная, гостиная и кухня.

Проект No 4

Этот проект предполагает дом, общая площадь которого составляет 61 м2, а жилая – 35 м2. Габариты постройки – 8х10 м. Цоколь, гараж и мансарда отсутствуют. В качестве внешней отделки используется штукатурка. Стены возводились из ячеистого бетона или пеноблока. А вот какие существуют проекты красивых домов в классическом стиле, и как они выглядят. поможет понять данная статья.

Основание представлено в виде ленточной монолитной железобетонной плиты. В доме сосредоточены такие помещения, как тамбур, бойлерная, парилка, санузел, спальня, холл, гардероб, гостиная.

Проект No5

Общая площадь одноэтажного дома составляет 132 м2, а жилая – 68 м2. Цоколь, гараж и мансарда отсутствуют. В качестве наружной отделки используется облицовочный кирпич. Возводятся стены из ячеистого бетона или пеноблока.

Согласно проекту, в доме сосредоточены такие комнаты: прихожая, холл, гостиная, 3 спальни, 2 санузла, столовая, кухня, кладовая. А вот как выглядят проекты небольших двухэтажных домов из кирпича, и как происходит их строительство, очень подробно изложено в данном видео.

Проекты двухэтажных

Выбирать двухэтажный дом с четырехскатной кровлей стоит большой семье, так как подобные конструкции довольно вместительные.

Проект No1

Это двухэтажный дом, имеющий полноценный второй этаж, выполненный в традиционном стиле. Согласно проекту, в доме имеется просторное техническое помещение, которое можно оборудовать под хранение инструментов. Дневная часть дома поделена на гостиную, столовую и кухню. Под лестничным маршем сосредоточена небольшая кладовая. В просторной комнате на 1-ом этаже может находиться кабинет, который в случае необходимости можно будет переделать в гостиную. На втором этаже находится 3 просторные спальни и 2 санузла.

Размером 225 м2

Общая площадь дома составляет 225 м2, а жилая – 172 м2. Кровля выполнена под наклоном 30 градусов. Ее площадь составляет 255 м2. Стены возводятся из керамических блоков или ячеистого бетона. Перекрытие цельного типа. Для покрытия крыши применяют керамическую черепицу, металлочерепицу.

А вот как выглядят модульные дачные дома, и как происходит строительство такого дома, поможет понять данная статья.

Как выглядит одноэтажный дачный каркасно щитовой одноэтажный дом 4х6 , можно увидеть в данной статье: http://2gazon.ru/postroiki/zhilye/karkasno-shhitovye-dachnye-doma.html

Возможно вам также будет интересно узнать о том, какой дом построить для постоянного проживания, и по каким параметрам его стоит выбирать.

Проект No2

Этот двухэтажный дом характеризуется боковым расположением гаража и наличием кабинета на первом этаже. Дом выполнен в классической форме, которая выгодно смотрится с колористическим оформлением экстерьера. Благодаря сдержанному дизайну все внимание сосредоточено на панорамном остеклении второго этажа.

Даже при планировке внутренней зоны соблюдалась гармония. На первом этаже находится дневная зона. Это комната для гостей и кухня. Из гаражного помещения через отдельную гардеробную имеется выход в дом. Еще на первом этаже находится ванная и дополнительное помещение.

размером 162 м2

На втором этаже сосредоточены 4 спальни, которые формируют ночную зону. Самая просторна комната имеет выход на балкон. Там можно будет летними теплыми вечерами сидеть за чашечкой чая и просто отдыхать. Каждая спальня оборудована встроенным шкафом. А вот ванная общая.

Общая площадь постройки составляет 162 м2, а жилая – 137 м2. Кровля выполнена под наклоном 25 градусов, ее площадь составит 191 м2. При возведении стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Для обустройства кровли может применяться керамическая черепица, металлочерепица или цементно-песчаная черепица. А вот как будет выглядеть план дома 8на8 с мансардой из кирпича, и насоклько хорошо выглядит данный проект дома, поможет понять данная статья.

Проект No3

Этот проект предполагает возведение компактного двухэтажного дома, выполненного в строгом стиле. Лаконичную форму выделяет четырехскатная кровля и выверенная облицовка фасада. Проживать в таком доме с комфортом могут 4 человека.

Еще на первом этаже имеется просторная ванная. На втором этаже сосредоточены 3 спальни. В одной из них находится гардеробная. Еще на втором этаже есть общая ванная.

Размером 114 м2

Жилая площадь дома составит 114 м2. Кровля выполнена под наклоном 22 градуса, ее площадь составляет 114 м2. Для возведения стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Обустройство кровли может осуществляться при помощи керамической черепицы, металлочерепицы и цементно-песчаной черепицы.

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

1. Классическая. У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
2. Шатровая . Этот вариант предполагает сведение всех ребер в одной центральной точке.
3. Датская вальмовая . У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
4. Ломаная или мансардная вальмовая . Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

Дома с четырехскатной кровлей сегодня остаются одними из самых востребованных. Такая популярность вызвана тем, что существует возможность оборудования дополнительной комнаты. Для обустройства такой кровли часто задействуют металлочерепицу или керамическую черепицу. Приведенные выше проекты можно использовать для строительства уютного и полноценного дома для круглогодичного проживания всей семьи с комфортными условиями.

Проекты домов с четырехскатной крышей, как сделать

Проекты домов с четырехскатной крышей. Одноэтажные и двухэтажные дома с четырехскатной крышей. Виды четырехскатных крыш для домов.

Проекты домов с четырехскатной крышей

Одним из важных этапов при строительстве дома является создание крыши. От ее правильного выбора и возведения зависит не только внешний вид дома, но и внутренний комфорт. Для загородных домов, как правило, выбирают четырехскатную крышу, которая имеет множество преимуществ перед остальными видами покрытия, но и ее возведение требует знания множества нюансов.

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Преимущества четырехскатной крыши

В первую очередь четырехскатная крыша обеспечивает равномерный прогрев помещения со всех сторон. Кроме того, пространство под крышей образует теплый и большой чердак, в итоге при строительстве одноэтажного дома вы получаете по сути два этажа, причем на чердачном пространстве можно обустроить мансарду.

Говорить о том, что такая крыша отлично защищает от непогоды, наверное, даже не стоит, а вот то, что этот вид покрытия более устойчив к воздействию ветра знают немногие. Такая крыша позволяет закрыть конструкцию практически любой сложности в отличие от двускатной крыши, которая предназначена в основном для стандартных строений.

Пример четырехскатной крыши в оригинальном проекте жилого дома

Устройство четырехскатной крыши позволяет включить в ее конструкцию дополнительные элементы, которые служат не только декоративным элементом, но и несут функциональную нагрузку. Это могут быть чердачные и слуховые окна, которые оживят внешний вид дома, или панорамные, расположенные в самом теле крыши.

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

1. Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

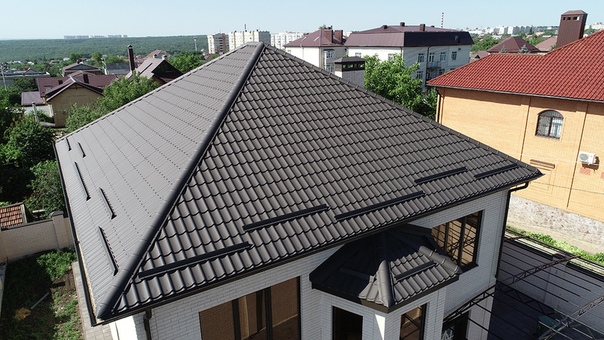

Пример четырехскатной шатровой крыши у коттеджа

• В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
• Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.

Параметры, учитывающиеся при возведении четырехскатной крыши

Подобное покрытие, пожалуй, самое сложное в изготовлении в основном благодаря тому, что такая крыша является одной из самых тяжелых, которые используются при частном строительстве.

Поэтому прежде чем приступать к ее возведению, необходимо создать проект, учитывающий все нагрузки, которые будут влиять как на саму крышу, так и на строение.

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

• Общий вес самой конструкции, который складывается из массы кровельных материалов и различных видов изоляции;
• Вес дополнительных элементов, таких как окна, антенны, лестницы и прочее оборудование, располагающееся непосредственно на поверхности крыши;
• Нагрузки от ветра, снега и других осадков, при этом для расчета берутся среднестатистические данные, присущие региону, в котором проводится строительство.

Проект коттеджа с мансардой, верандой и четырехскатной крышей

Конструкция разбивается на отдельные участки, для каждого из которых проводится отдельный расчет. При этом учитывается тот факт, что большинство элементов в реальном состоянии находятся в наклонном положении и их размеры бумаге не соответствуют истинным.

Также проектирование крыши проходит с учетом стандартных габаритов используемых материалов, это избавит от дополнительной работы по обрезке и подгонке и существенно сократит объем отходов. Доверить создание проекта лучше все же профессионалу, так как правильно рассчитать конструкцию доступно не каждому человеку, особенно если запланировано много дополнительных элементов.

В проекте, который предоставит специалист, кроме чертежа стропильной системы, должны быть приведены расчеты по длине стропил, расположение обрешетки и схемы узлов соединения всех элементов как основных, так и дополнительных.

Какой материал выбрать для стропил и кровли

В качестве материала для стропильной системы, как правило, выбирается древесина лиственницы или сосны, которую тщательно проверяют на отсутствие дефектов и трещин.

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Более влажный брус в обязательном порядке нужно предварительно просушить, так как монтаж стропильной системы, выполненный из мокрого дерева, приведет при усушке к деформации и перекосу всей конструкции.

Сечение бруса, используемого при строительстве, должно быть определено в процессе разработки проекта. Но в некоторых случаях допустимо применить альтернативный вариант, когда применяется доска с сечение 5х10 см и 5х20 см.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Кровельный материал, который используют для покрытия, выбирают в зависимости от климатической зоны, предназначения чердачной зоны и угла наклона крыши.

• Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
• Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
• Крыша в 10-20 градусов закрывается шифером или рулонным материалом.

Вернуться к оглавлению

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.

При этом нужно учитывать несколько факторов:

1. В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

Проект одноэтажного дома с оригинальной четырехскатной крышей

• Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
• Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
• При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

При покупке материала не старайтесь экономить в ущерб качеству, древесина не должна иметь дефектов и изъянов.

Особенности монтажа четырехскатной крыши

Главная задача при обустройстве крыши правильно изготовить стропильную систему, именно от нее и зависит прочность и жесткость конструкции:

1. В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
2. Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

Проект двухэтажного дома с четырехскатной крышей

• Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
• Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
• Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
• Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Кстати, четырехскатные крыши являются отличным вариантом для применения на различных беседках. Так как подобная крыша очень похожа на шатер, то она прекрасно защищает от непогоды и пользоваться беседкой можно, невзирая на дождь или жару.

К тому же выглядят такие строения довольно привлекательно и современно, благодаря чему отлично вписываются в окружающий ландшафт.

А вот использовать четырехскатную кровлю для бани достаточно нецелесообразно, так как цена этой конструкции существенно выше, чем стоимость обычной двускатной крыши. При этом в чердачном помещении баня определенно не нуждается. Однако если ландшафтный дизайн предполагает строительство всех зданий в одном стиле, то никто не мешает изготовить подобную крышу и для бани.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Особенности проектов частных домов и коттеджей с четырехскатной крышей. Как сделать такую кровлю своими руками фото и видео.

Как вы знаете, подавляющее большинство частных построек имеют скатную кровлю, как правило, это двухскатная крыша. Много поколений прошло с тех пор, как был изобретен данный вид кровельного каркаса, следовательно, люди к нему уже привыкли. Но несмотря на это несколько десятилетий назад многие застройщики решили, что такой вид здания им уже надоел, и пора что-то менять. На смену двухскатной кровле пришли одноэтажные дома с четырехскатной крышей. В данной статье я разберу преимущества и недостатки такой стропильной системы, структуру и ее разновидности.

Преимущества дома с четырехскатной крышей

Перед тем как рассматривать плюсы и минусы нужно сказать пару слов об определениях. Четырехскатная крыша имеет в кровельной сфере другое название: «вальмовая». Она делится на несколько разновидностях, но о них я расскажу чуть ниже. Как вы знаете, все познается в сравнении, поэтому я буду указывать на преимущества четырех скатов, сравнивая их с более просто конструкцией: двухскатной стропильной системой.

• Вальмовую стропильную систему можно отнести к верно структурированной. Здесь отсутствуют вертикальные торцевые стены (щипцы и фронтоны), следовательно, сопротивление воздуха уменьшается в разы. Такой тип кровельной системы подходит для районов, где имеются ураганные ветра с резкими порывами. Кроме этого, ее карнизные свесы чувствуют себя более комфортно и разрушаются медленнее.
• Угловые ребра, которые сходятся около опорной коньковой балки обладают повышенной жесткостью, поэтому чтобы деформировать четырехскатную крышу придется приложить колоссальные усилия.
• Вальмовая крыша имеет серьезные размеры по площади. Кроме этого карнизные свесы можно выпускать далеко за пределы несущих стен, тем самым создавая козырек, который будет защищать стены здания от воздействия атмосферных осадков.
• Издали ваш дом не будет казаться таким громадным, так как крыша не выделяется своей высотой. Это бывает полезно, когда внешний вид вашего участка не позволяет размещать большие сооружения.
• Вальмовая крыша может размещать на своей поверхности практически все кровельные материалы, но многие застройщики предпочитают покрывать ее мягкими продуктами.

ВАЖНО: Если вы проживаете в районе с большим количеством осадков, то за счет возможности создать большие карнизные свесы четырехскатная кровля является одной из лучших возможных вариантов.

К недостаткам можно отнести следующее:

• Создавать вальмовую крышу несколько сложнее, так как в ней присутствует куда больше элементов. Кроме этого, количество материалов повышает ценник. Но опять же из-за отсутствия фронтонов уменьшаются каменные работы, так что это нужно изучать индивидуально.
• Если в готовой постройке присутствуют мансардные окна, находящиеся с торцов, то во время сильного дождя их необходимо закрывать, в противном случае на полу образуется большая лужа.
• Из-за конструкции кровельного каркаса часть чердачного пространства будет «съедаться». Этот пункт особенно важен, если вы хотите создать мансардный этаж.
• Большинство застройщиков устанавливают на вальмах световые окна, дабы они пропускали естественный свет на мансардный этаж. Если вы планируете, то же самое, тогда вам нужно знать один факт. Перед началом выпадения осадков обязательно проверьте данное окно. В случае если оно не будет закрыто, то вода без проблем будет затекать внутрь помещения, что может серьезно повредить вещи, находящиеся внутри.

ВАЖНО: Если вы планируете выводить слуховые окна по вальмам, то лучше делать их вертикальными. В строительстве это называется «летучая мышь». Для такого типа крыши идеально подходит ондулин или металлочерепица.

Вот как выглядят проекты одноэтажных домов с четырехскатной крышей:

Конструктивные элементы

Четырехскатная крыша состоит из плоскостей, пересекающихся друг с другом. Две торцевые плоскости являются треугольниками и называются вальмами. Что касается фасадных, то они имеют форму трапеции и занимают подавляющее большинство всего кровельного пространства. Кровельный уклон данной кровли варьируется в пределах от 15 до 60 градусов. Такая крутость позволяет размещать на поверхность практически любые кровельные покрытия.

Конструктивная сторона такой кровли в обязательном порядке должна включать в себя следующие элементы:

• Конек. Любую скатную кровлю, если не брать в расчет односкатную, трудно представить без данного элемента. Из-за того, что в кровельном каркасе присутствует довольно много пиломатериалов, конек лучше устанавливать вентилируемый. Таким образом проблем у естественной вентиляции будет меньше, а влага уходить быстрее.
• Сами скаты. Кстати, в зависимости от дизайна постройки, величины площади частей крыши могут отличаться друг от друга.
• Карнизных и фронтонных свесов. Данные участки кровли предназначены для отвода падающих осадков от стен здания. Они создаются посредством крепления кобылок по концам стропильных ног.
• Стропильная система является каркасом всей крыши и должна создавать из прочных пород древесины. Идеальным материалом для этого являются хвойные породы.
• Водосточная система. Несмотря на то, что большинство частных построек имеет всего один этаж, отвод осадков является обязательным условием эксплуатации здания. В противном случае может возникнуть ситуация, когда фундамент попросту треснет из-за воздействия влаги.
• В зависимости от кровельного покрытия подбираются снегодержатели. Они могут быть разных видов, поэтому все зависит от региона вашего проживания.

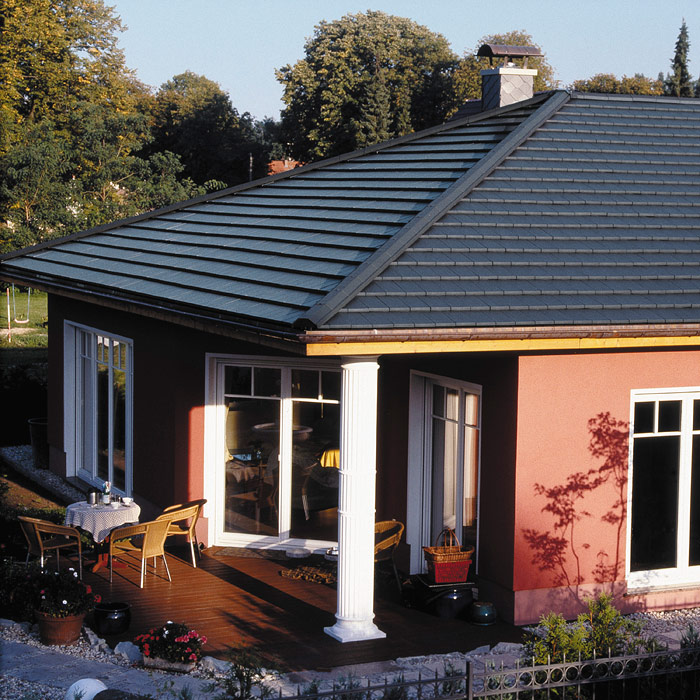

Пример хорошего дома с четырехскатной крышей можете посмотреть на фото выше.

Виды четырехскатной крыши

Уже давно было придумано множество типов конструкций крыш, но относительно недавно их собрали в некоторую систему, где отметили главные, и разобрали подвиды.

Вальмовая крыша имеет четыре разновидности:

• Стандартная четырехскатная система. Здесь нет ничего лишнего, так сказать классика. Четыре ската, по бокам треугольные, а с фасадов трапециевидные. Все плоскости собираются в верхней точке и образуют коньковый узел. Особенностью такой конструкции является то, что длина конька значительно меньше длины всего здания. Как ни странно, стропильная система стандартной вальмовой кровли относится к разряду повышенной сложности, поэтому ее вряд ли можно собрать собственными силами без должной подготовки.
• Полувальмовая голландская. Взглянув на такую крышу можно сразу установить схожесть с двухскатными. Дело в том, что голландская система имеет два больших трапециевидных ската, а с торцов дома сооружаются уменьшенные вальмы. Благодаря этому по торцам можно устанавливать обыкновенные световые окна, которые куда дешевле мансардных.
• Датская полувальмовая система. Здесь идут четыре ската, которые по своей форме напоминают трапеции, но они отличаются по размерам. Вальмовая часть такой крыши начинается чуть ниже конькового элемента, а сверху нее располагается небольшой треугольный фронтон. Его можно эксплуатировать для вставки светового или слухового окна.

• Мансардная крыша с четырьмя скатами. Данная конструкция имеет две треугольных вальмы и два ломанных ската, уклон которых можно менять по своему усмотрению. Это удобно, в случае если вам необходимо сделать высокие потолки на мансардном этаже.
• Наверняка, вам попадались на глаза квадратные дома с четырехскатной крышей. Такая стропильная система называется шатровой . Она требует довольно высокой устойчивости, поэтому делается из равнобедренных треугольников. Данная разновидность отличается от своих аналогов тем, что все части кровельной плоскости равны между собой и являются треугольником. Кроме этого, на такой крыше отсутствует необходимость монтажа конькового элемента.

ВАЖНО: Проекты домов с четырехскатной шатровой крышей должны создавать с учетом ходов для искусственной вентиляции. Так как без аэраторов или дефлекторов, влага будет скапливаться на чердаке.

Двухэтажный дом с четырехскатной крышей будет смотреться очень красиво и массивно, посмотрев фото выше, вы определенно скажете то же самое.

Состав стропильной системы

На фото одноэтажных домов с четырехскатной крышей можно разглядеть их красоту и дизайн, но самое основное скрыто внутри. Стропильная система является основой всей крыши, на ней держится все. Как уже говорилось ранее, для создания каркаса лучше всего подходят прочные породы древесины, а именно: хвойные. Но несмотря на все свои качества, любой природный материал подвержен гниению и разложению . Чтобы предотвратить это, пиломатериалы обрабатываются антисептиками, а для повышения степени возгорания на них наносят антипирены.

«Скелет» данной кровли имеет следующие элементы:

• Опорный брус или по-другому мауэрлат. Весь вес конструкции распределяется именно по нему, после чего идет по стенам и уходит в фундамент.
• Стойки – поддерживающие составляющие. Они размещаются на балке или лежне и предотвращают любую деформацию стропильных ног.
• Стропила. Такой тип кровли имеет в своем арсенале два типа стропильных элементов: диагональные и рядовые. Первые формируют начало вальмового ската, а вторые выполняют опорные функции на трапециевидных скатах.
• Затяжка. Эту функцию выполняет балка. Она расположена горизонтально и стягивает пару стропильных единиц, дабы стены здания не пошли в стороны от нагрузки.
• Подкос. Брус, который устанавливается под определенным углом по отношению к стропилам.
• Верхний прогон. Элемент, соединяющий верхние концы стоек. По своей сути он является опорой для стропил.
• Обрешетка. Она может быть, как сплошной, так и разряженной. Все будет зависеть от применяемых кровельных материалов.

Если вы далеки от строительства, то вам придется нанимать рабочих, в противном случае вы рискуете сделать что-либо не по технологии и обрушить всю конструкцию крыши.

устройство, виды, как сделать самому

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Преимущества

1. Отсутствие вертикальных фронтонов значительно понижает аэродинамическое сопротивление крыши. Такие здания рекомендуется строить в регионах с большими значениями ветровых нагрузок. Вальмовая крыша имеет одинаковые показатели парусности со всех сторон, во время строительства зданий нет необходимости учитывать розу ветров в данном регионе.

   Стропильная система четырехскатной крыши

   Устройство и конструкция четырехскатной крыши

2. Небольшой угол наклона скатов дает возможность существенно увеличивать величину свеса стропильных ног. Четырехскатная крыша одновременно может служить навесом для веранды, повышает защищенность фасадных стен от негативного воздействия осадков.
3. Линейные параметры крыши позволяют органично сочетать новые строения с существующим стилем старых одноэтажных построек. Это очень важно в городах, где местные власти пытаются сохранить первоначальный исторический вид застроек.

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Недостатки

1. Техническая сложность. Такие крыши могут рассчитывать и строить только высокопрофессиональные специалисты. Без большого практического опыта строительных работ правильно построить вальмовую крышу невозможно.

   Наклонные мансардные окна следует не забывать закрывать во время сильного дождя, иначе на полу будет лужа

2. Большие потери кровельных материалов. Вальмовая крыша имеет четыре примыкания скатов, в каждом необходимо подрезать кровельные покрытия. Это приводит к увеличению непродуктивных потерь дорогостоящих материалов и, как следствие, к возрастанию сметной стоимости сооружения.
3. Небольшое чердачное пространство. Малые параметры по высоте и ширине, необходимость монтажа дополнительных опор и раскосов стропильной системы значительно уменьшает размеры чердачного пространства. Вальмовые крыши не используются во время строительства мансардных помещений. А это в настоящее время очень востребованные проекты домов, позволяют при минимальных финансовых потерях существенно увеличивать площадь жилых помещений.

Окно, встроенное в скат крыши, может быть и вертикальным. Такое окно называют «летучая мышь». Встроенное в кровлю из натурального шифера или металлочерепицы, смотрится очень эффектно

Еще один вариант встройки в крышу полноценных окон

Как видим, преимущества четырехскатной крыши сомнительны, а недостатки весомые.

Практический совет. Профессиональные строители рекомендуют выбирать четырехскатные крыши только в исключительных случаях, когда другие варианты по различным причинам неприемлемы.

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

Таблица. Виды четырехскатных крыш.

Вид вальмовой крыши	Краткое описание
Классическая	Самая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории.
Шатровая	Все скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы.
Датская вальмовая крыша	Удачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.
Полувальмовая	Имеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.

В датскую крышу можно встроить полноценные вертикальные окна

Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы

Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной

Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.

Подготовительные работы

Перед тем как сделать вальмовую крышу, нужно принять несколько конструкторских решений, а именно:

Таблица расчета шага стропил вальмовой крыши

• шаг стропил;
• сечение стропил и накосных ног;
• угол наклона кровли.

Шаг стропил зависит от назначения подкровельного пространства и ширины здания. Чем больше пролет стропильной ноги, тем меньше придется принимать шаг. Если пространство под крышей будет использовано как мансардный этаж или отапливаемый чердак, потребуется дополнительное утепление.

Утепление проводят с помощью трех видов материалов, в зависимости от которых подбирают шаг:

• жесткие плиты минеральной ваты – шаг стропил 58 или 118 см;
• пенополистирол (пенопласт или экструдированный) – шаг стропил – 60 см;
• пенополиуретан (пена) – любой шаг.

Схема установки стропил в соответствии с мансардными окнами
Эти значения обусловлены удобством рабочих. Если принять шаг несущих конструкций 58 см при использовании минеральной ваты, то будет обеспечен удобный монтаж стандартных плит шириной 60 см.

Производитель рекомендует, чтобы теплоизоляционный материал был на несколько сантиметров шире, чем расстояние между стропильными элементами в чистоте, это обеспечит максимально плотное прилегание и предотвращение появления щелей и мостиков холода. Назначение размера 118 см предусматривает укладку плит в две полосы по ширине.

При применении пенополистирола стандартной ширины 60 см предусматривать установку с распором не требуется. Материал удерживается между несущими конструкциями за счет клея, специальных гвоздей и нижней обрешетки. Щели между деревянными элементами и плитами теплоизоляционного материала заполняют монтажной пеной или герметиком.

Пенополиуретан в виде пены снимает требования к шагу стропил. Материал может принять любую, заданную ему форму, что обеспечивает свободу действий в этом вопросе.

Если устанавливаются мансардные окна, их размеры также нужно учесть. Расстояние в свету между наклонными балками принимают на 4-6 см больше ширины окна. Если утепление крыши не предусмотрено, выбирают удобный шаг стропил, обычно это 1 метр.

Опирание накосных стропильных ног на шпренгель

Сечение стропил принимается расчетом, но в общем случае можно указать следующие значения:

• 5х15 см для пролетов до 3 м;
• 5х20 см для пролетов до 4 м;
• 7,5х17,5 для пролетов до 5 м;
• 7,5х200 для пролетов до 6 м.

Значения приведены для шага стропил 0,9. При увеличении расстояния, требуется увеличивать и сечение. Сечение накосных ног тоже принимается чуть больше.

Пошаговая инструкция по строительству четырехскатной крыши

Для примера рассмотрим вариант самой простой из перечисленных типов вальмовых крыш – классический. Но даже такая простая конструкция вальмовой крыши намного сложнее, чем любая двухскатная.

Стандартная конструкция четырехскатной крыши с опорой в зоне конька

Варианты стропильной системы шатровой крыши. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно использовать для всех типов вальмовых крыш

Важно. Приступать к строительству вальмовой крыши можно только после того, как профессионалы сделали все расчеты. Оптимальный вариант – заказать проект дома в соответствующих организациях. Это обойдется значительно дешевле, чем восстановление конструкции после ее разрушения.

Калькулятор расчета площади вальмовой или шатровой крыши

Перейти к расчётам
Строительство четырехскатной крыши состоит из нескольких этапов, нужно подробно рассмотреть каждый из них.

Балки перекрытия и мауэрлат

Цены на различные виды бруса

Брус

Перед началом сооружения стропильной системы проверьте геометрию коробки дома, все стены должны быть параллельными. Согласно требованиям строительных норм допускаются отклонения по углам здания не более двух сантиметров. Если этот параметр превышен, то корректировку придется делать за счет изменения длины различных элементов стропильной системы.

Вначале нужно проверить геометрию коробки дома

Довольно часто план фундамента не предусматривает несущей стены по центру дома, архитекторы планируют две несущие перегородки на равном удалении от фасадных стен. Такая планировка здания вносит коррективы в план стропильной системы, нужно предусматривать специальную вертикальную конструкцию («табуретку») для восприятия вертикальных нагрузок на стропильные ноги, в том числе и самые длинные угловые. Один конец стропилины будет опираться на мауэрлат, середина около конька на прогон, а второй конец в коньке. Разумеется, что эти дополнительные нагрузки должны учитываться во время проектирования, а элементы стропильной системы выдерживать все усилия с коэффициентом запаса прочности. Для жилых зданий он не менее 1,4, то есть стропильная система должна выдерживать фактические усилия, на 40% превышающие максимальные расчетные.

Шаг 1. Установите балки потолочного перекрытия. Они ложатся на брус, устанавливаемый на стену в специальную нишу немного ниже армированного пояса для мауэрлата. Между брусом и стеной обязательно надо положить гидроизоляционный слой, лучше и дешевле пользоваться обыкновенным рубероидом.

Рубероид крепится строительным степлером

Укладка бруса

Если такая ниша в проекте не предусмотрена, то балки перекрытия устанавливаются непосредственно на мауэрлат. Но этот способ уменьшает и так небольшую высоту чердачного помещения. Лучше самостоятельно залить армирующий пояс и предусмотреть нишу.

Брус ничем к стене не фиксируется, на него действуют только вертикальные нагрузки. Рубероид на полосы можно резать болгаркой, так намного удобнее и быстрее, рекомендуется использовать два слоя гидроизоляции. Полосы гидроизоляции фиксируются к брусу степлером.

Уложены балки потолочного перекрытия

Важно. На те стены, где планируется установка вертикальных ног «табуретки», нужно класть широкие доски. За счет этого равномерно распределяется дополнительная нагрузка стропильной системы на всю поверхность кладки. Армопояс надо заливать на одном уровне с перемычками.

Расстояние между балками потолочного перекрытия должно учитывать размеры утеплителя. Как правило, это ширина материала минус 1–2 сантиметра, для балок перекрытия применяется доска 50×150 мм. Сразу заготовьте перемычки для балок и используйте их как шаблон для регулирования всех расстояний. Перемычки прибиваются гвоздями и делают конструкцию перекрытия жесткой. Длина гвоздей не менее 120 мм, вбивать их нужно немного наискосок. Если этого не делать, то возникает большая вероятность растрескивания пиломатериала. Если доски для балок перекрытия имеют значительный разброс по ширине, то работы немного усложнятся, придется больше времени терять на замер перемычек и пилить их по отдельности.

Перемычки прибиваются гвоздями

Используются гвозди 120 мм

Шаг 2. Установите мауэрлат. Максимально выровняйте поверхность армирующего пояса, перепад по высоте не должен превышать пяти миллиметров на погонном метре. В какой очередности монтировать конструкцию?

1. По углам фасадных стен просверлите отверстия, они должны располагаться точно по центру. Глубина отверстий не менее высоты двух рядов кладки, таким образом делается перевязка и увеличивается устойчивость металлических закладных (анкеров). Расстояние между отверстиями по длине и ширине дома должно быть идеально одинаковым, проверьте углы. Делать это следует путем измерения диагоналей, как и при разбивке фундамента на местности.
2. Натяните нитки и по ним высверливайте отверстия по длине стены с шагом примерно 1,5–2,0 м.

   Установленные анкеры

3. Установите в отверстия анкера. Их можно делать из строительной арматуры периодического профиля, катанки или шестигранника соответствующих диаметров, но в верхней части обязательно должна быть резьба. Для мауэрлата достаточно анкеров диаметром 8 мм.
4. Замерьте расстояние от каждой шпильки до края стены и запишите этот параметр на горизонтальной поверхности армирующего слоя. Это намного ускорит дальнейший процесс установки мауэрлата.

Расстояние записывается на поверхности армирующего слоя

Отрежьте по размерам брус под мауэрлат, подготовьте соединения в четверть.

Подготовка бруса

Цены на популярные модели дисковых пил

Дисковые пилы

Создаются соединения в четверть

Поднимайте по очереди заготовки на верх стены, положите рядом со шпильками и отметьте места высверливания отверстий. Делается это при помощи угольника. Приставьте его катет к одной стороне бруса, а второй подведите к шпильке и нарисуйте линию. Проделайте такую же операцию и с другой стороны шпильки, на поверхности бруса должно быть две параллельные линии. Теперь перенесите расстояние, записанное на армирующем поясе, на брус и сделайте метку центра отверстия.

Заготовки укладываются рядом со шпильками

Отмечаются места сверления отверстий

Высверлите отверстие и уложите мауэрлат на место. Не забывайте постоянно делать гидроизоляцию. С большим усилием затяните гайки и прижмите мауэрлат к армирующему поясу. По такому же алгоритму укладывайте оставшиеся элементы по периметру дома. Все готово – можно начинать строить стропильную систему.

Сверлятся отверстия

Гидроизоляция пристреливается степлером

Затягиваются гайки

Изготовление опорных горизонтальных прогонов

Профессионалы между собой такую конструкцию называют «табуретка». Это очень ответственный элемент стропильной системы, двух одинаковых вариантов на все случаи жизни не существует. Мастер должен принимать конкретное решение на месте с учетом особенностей дома и стропильной системы. Но как мы уже отмечали, идеальный вариант – сооружать четырехскатную стропильную систему по проекту. Он обязательно нужен для всех жилых строений, без проекта дом нельзя сдавать в эксплуатацию. Это значит, что к нему не подключат инженерные коммуникации, в нем не пропишут жильцов, его нельзя продавать или завещать по наследству. Юридически строение не существует, не имеет стоимости, непригодно для жилья. Так что обязательно заказывайте изготовление проектной документации.

Готовое перекрытие и мауэрлат

Все стороны «табуретки» должны располагаться на одинаковом удалении от мауэрлата, в противном случае возникнет проблема с креплением стропильных ног.

Схема сбора табуретки

Шаг 1. Положите доски плашмя на несущие стены внутри дома. Над досками натяните нить поверх мауэрлата и проверьте зазор между ней и поверхностью досок. Этот параметр нужно обязательно проверять. Дело в том, что мауэрлат может не быть идеально горизонтальным, доски на несущих стенах иметь различную толщину и т. д. А нам надо добиться максимально горизонтального положения прогонов, оно оказывает важное влияние на устойчивость стропильной системы. Длина вертикальных опор измеряется отдельно для каждого элемента и должна учитывать перепад по высоте.

Доски укладываются плашмя

Шаг 2. Временно закрепите опоры диагональными распорками, установите их в вертикальном положении. Можно пользоваться обыкновенным уровнем, но наиболее точный результат дает отвес. Кстати, профессиональные строители при изготовлении стропильной системы для измерений отдают предпочтение отвесу и гидравлическому уровню в виде заполненного водой шланга небольшого диаметра. Эти измерительные приборы имеют самую высокую точность и не зависят от правильности настройки или добросовестности производителя.

Установка опор

Процесс монтажа, чертеж

Шаг 3. Установите на вертикальные опоры балки прогонов, соедините все элементы в единую жесткую конструкцию.

Фото собранной конструкции

Практический совет. Бывают случаи, когда из-за слишком большого расстояния между внутренними перегородками дома нет возможности в нужном месте сделать упор. Тогда надо предусматривать на «табуретке» дополнительные боковые подкосы и к ним крепить прогон. Подкосы монтируются после выравнивания пространственного положения «табуретки» по всем осям. Имейте в виду, что от точности выставления мауэрлата и горизонтальных прогонов во многом зависит прочность и устойчивость стропильной системы четырехскатной крыши. Кроме того, имея все размеры можно сделать рабочий чертеж элементов стропильной системы (рядовых и накосных стропил, раскосов, нарожников, упоров), это намного облегчит и ускорит строительные работы. Не надо будет терять время на замер каждого элемента на чердаке, а потом опускаться на землю для его изготовления. На практике доказано, что время, потерянное на подготовку чертежа, непременно многократно окупается в период изготовления стропильных ног.

Изготовление и монтаж стропил

На чертеже есть угол наклона скатов и высота прогона, эти исходные данные позволяют легко рассчитать длину стропилин, расстояние между запилами и их глубину. Размеры надо перенести на доску.

Важно. Проверьте состояние досок для стропилин, они должны быть ровными, без изгибов, повреждений болезнями древесины и трещин. Нагрузка на эти элементы максимальная, рекомендуется для стропильной системы использовать пиломатериалы не ниже первого сорта.

Шаг 1. Вырежьте по размерам одну стропильную ногу, не поленитесь подняться на дом и проверить ее. Причем не только в одном месте, а по всему периметру строения. Обнаружились ошибки – поправьте их. Первая стропилина используется в качестве шаблона, по ней изготавливаются все оставшиеся. Количество зависит от размеров дома, угла наклона крыши, ветровой и снеговой нагрузок. С учетом этих усилий рассчитываются размеры досок, самостоятельно сделать это сложно.

Подготовка стропильной ноги

Первая стропилина используется в качестве шаблона

Размечать углы среза проще угольником Свенсона, это очень удобный, точный и полезный для столяров инструмент. Непонятно, почему в Америке с ним работали с 1925 года, а к нам он попал совсем недавно и считается современным измерительным инструментом. Кстати, и большинство ручных электроинструментов придумали иностранные инженеры, над чем десятилетиями в поте лица трудились отечественные – большая государственная тайна.

Угольник Свенсона метрический

Шаг 2. Поднимите на дом и установите на место четыре рядовые стропилины, проверьте их положение. Если все в норме, ставьте на место конек и прибивайте к нему стропила. Прибивать нужно вначале два крайних элемента, после проверки положения между ними натягивается нить и по ней фиксируются все оставшиеся. Это очень важный момент, стропильные ноги должны располагаться строго в одной плоскости.

Установлены четыре рядовые стропилины

К коньковому брусу стропила прибиваются тремя гвоздями: два с боков наискось, а один сверху. Этого вполне достаточно, нагрузки на разрыв незначительные.

Шаг 3. Сделайте чертеж угловых (накосных) стропилин, согласно полученным данным вырежьте элементы. В большинстве случаев для таких длинных стропил приходится наращивать доски. Выполнить это несложно, в Интернете есть подробная информация о различных способах наращивания. Выберите для себя самый подходящий, постарайтесь, чтобы место соединения было как можно ближе к подпоркам или раскосам. В любом случае, оно не имеет прочности целой доски, надо принимать меры предосторожности и уменьшать усилия на изгиб.

Подготовлены накосные стропила

Шаг 4. Поставьте шпренгель под накосными стропилами. Он состоит из следующих элементов:

• опорная балка, упирается на мауэрлат;
• боковые раскосы, прибиваются к стропилине и опорной балке;
• вертикальный упор, усиливает стропилину.

Элементы шпренгеля

Шпренгель выполняет две задачи: снимает напряжение стропилины на изгиб и выдерживает боковые ветровые нагрузки на крышу дома. Такие элементы делаются для каждой наклонной стропилины. Желательно, чтобы место наращивания стропилины располагалось над шпренгелем.

Шпренгель имеет сразу несколько функций

Для выравнивания накосной стропилины натяните нитку и при помощи шпренгеля выровняйте ее положение. Чтобы вертикальная опора не соскальзывала, зафиксируйте ее положение упорным бруском, приколоченным к стропилине. Для дополнительного повышения устойчивости наклонных стропилин подоприте их подкосами, нижний конец должен упираться о вертикальную опору «табуретки». Поставьте подкос под углом 90° к стропилине, это предотвратит соскальзывание элемента.

Стропилина подперта подкосом

Если стропильная система висячая, то для фиксации ног нужно использовать металлические угольники, во всех остальных случаях достаточно обыкновенных гвоздей. Если доски для стропил очень короткие, то к ним нужно прибить кобылки.

Готовая стропильная система

Цены на различные виды крепежа для стропил

Крепеж для стропил

Шаг 5. Натяните нитку по краю карнизного свеса и разметьте все стропила. Срезы лучше размечать при помощи угольника или простого шаблона. Второй вариант быстрее и точнее. Подрежьте по разметке стропила, прибейте ветровую доску и первый брусок контробрешетки.

По краю карнизного свеса натянута нитка

Для разметки используется простой шаблон

Ветровая доска

На холодной крыше пленку можно не использовать. Она нужна лишь для минимизации протечек в случае нарушения герметичности основного покрытия и незначительного уменьшения конденсата, решение принимайте самостоятельно.

Шаг 6. Устанавливайте обрешетку под покрытие, шаг зависит от типа кровельного материала.

Практический совет. Для повышения несущих характеристик и устойчивости крыши можно дополнительно закрепить стропильные ноги стяжками, установленными над горизонтальными верхними прогонами.

Стропильные ноги дополнительно закреплены стяжками

Монтаж кровельных покрытий

После того как настелена пленка, сделайте контробрешетку под металлическую черепицу. Мягким кровлям контробрешетка и пленка не нужна. Для металлической черепицы шаг первых двух досок обрешетки 30 см, для всех остальных 35 см. На коньке доски следует размещать таким образом, чтобы к ним можно было зафиксировать металлический коньковый элемент.

Контробрешетка под металлочерепицу

Важно. Если использовалась пленка, то в коньке нужно оставить продухи для естественной вентиляции деревянных конструкций.

Крыша из металлочерепицы

Следите за тем, чтобы стропила были поставлены правильно и точно в одной плоскости, это исключит необходимость выравнивания обрешетки. Покрытие крыши выполняются по широко известным технологиям и с учетом рекомендаций производителей. Если на крыше будут установленные вентиляционные отверстия или дымоходы, то для герметизации лучше использовать специальные доборные элементы, они реализуются в комплекте с кровельными покрытиями. Отводной желоб фиксируется после подшивки, не забывайте делать уклон для отвода воды.

Видео — Скатная крыша. Теплофизика.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

Крепление мауэрлата к стене

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Металлические шпильки с резьбой для крепления мауэрлата

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

• ножовка;
• строительный уровень;
• отвес и рулетка;
• молоток;
• дрель;
• шуруповерт;
• стамеска;
• дисковая пила.

Устройство четырехскатной крыши частного дома схема. Стропильная система четырехскатной крыши

Крыши частных домов, имеющие четыре, а не один или два ската, являются гораздо более серьезной конструкцией. Собрать ее не сложнее, чем двухскатную, но преимуществ четырёхскатная крыша стропильной системы имеет больше. Высокое качество кровли обеспечивается прочностью такой системы. На фото четырехскатная крыша своими руками

Особенности крыши из четырех скатов

1. Главное преимущество – отсутствие щипцов и фронтонов. Нетрадиционная конструкция стропильной системы позволяет крыше без последствий переносить сильные ветра, минимизировать возможные разрушения в местах свесов карниза с течением времени, также отсутствие фронтона – это экономия на стройматериалах и трудозатратах.
2. Концы стропил, которые пересекаются между собой и крепятся на балке конька, придают конструкции жесткость, препятствуют ее деформированию под весом осадков, стройматериалов кровли или оборудования, смонтированного на крыше.
3. Конструкция и устройство вальмовой крыши предполагает возможность обустройства карнизных свесов по периметру всего дома, защищая фасад от атмосферных воздействий и перепадов температуры.
4. В схеме архитектурного соответствия четырёхскатная крыша при пристройке веранды или мансарды к дому делает здание более устойчивым к неравномерно распределенным нагрузкам.
5. Эстетичность крыши доказана практикой и временем – такие конструкции используются с тех лет, когда люди научились строить себе убежища, которые потом превращались в прочные и красивые дома.

Как будет конструироваться стропильная система четырехскатной крыши, зависит от типа крови – шатрового или вальмового. Поэтому стоит подробнее рассмотреть эти разновидности, их особенности и устройство.
Фото устройства вальмовой крыши

Вальмовая крыша

Крыша по вальмовому типу (см. фото выше) представляет собой сборку двух трапециевидных или треугольных деревянных узлов. Эти элементы скрепляются между собой плоскостями верхних поверхностей, а грани треугольников перекрываются коньковыми скатами.

На стропильный каркас вальмовой крыши монтируется кровельный пирог, состоящий из нескольких слоев: гидроизолятора, теплоизолятора, вентиляционного слоя стройматериалов и финишного декоративного и защитного покрытия (см. видео). По виду крепления система вальмовой крыши подразделяется на висячую и наслонного типа. Наслонная схема стропильной системы четырёхскатной крыши в исполнении более экономична, проще в монтаже и по конструкции.
Чертежи системы стропил

При наклоне вальмовой крыши ≤ 35° обязателен монтаж вспомогательных опорных балок, чтобы укрепить длинный пролет со стропилами наслонного типа. Дополнительные опоры предохраняют дом от атмосферной влаги, сильных ветров и перепадов температур.

1. Стропила накосной конструкции – брус, монтирующийся по диагонали, одним торцом упирается в мауэрлат, вторым – крепится к следующей паре. Так как в развернутом виде накосные стропила имеют очень большие размеры, то на крыше их необходимо надежно фиксировать. Также накосные стропила исполняют роль опоры для нарожников.
2. Трапециевидные деревянные сборки для скатов кровли.
3. Нарожники – конструкции небольшого размера из стропильных балок короткой длины, укрепляются на стропилах накосного типа. Если ширина стен дома составляет ≥ 4,5 м, то конструкцию соединяют в блок из нескольких элементов, чтобы потом из них сделать единую кровлю.
4. Подкосы, ригели и стойки служат для минимизации размеров и применения нарожников. Использование этих элементов позволяет собрать кровлю практически без дополнительного укрепления.
5. Лежни служат опорами для стоек и подкосов, нижним концом их упирают в подставки из кирпича на внутреннем стенном торце или подгоняют под размер подкладками деревянных брусков.
6. Прогон представляет собой балку, уложенную параллельно нижней опорной балке. Служит для обеспечения прочности стропильной конструкции.
7. Шпренгелями увеличивают жесткость по всем направлениям. Шпренгели должны иметь такое же сечение, как и стропила, и крепятся они по длине пролета.

Схема четырёхскатной кровли

Шатровая крыша

Крышу по типу шатра можно построить из треугольных деревянных конструкций. Неспециалисту совладать с построением такой крыши будет непросто, так как здесь важно абсолютно точно соблюдать все размеры и габариты, чтобы добиться полной симметрии шатровой кровли. Но благодаря такой крыше ваш дом выдержит ветер любой силы, даже ураган. Самодельная крыша, стропильная система которой выполнена в виде шатра, превосходно предохраняет жилье от проникновения холода и влаги даже в чердачное или мансардное пространство.

По конструкции чертежи вальмовой и шатровой системы стропил похожи, так как состоят из одинаковых узлов и элементов. Разница – только в длине стропил и вариантах монтажа. В шатровой конструкции также хорошо работают стропила висячего или наслонного типа, но висячие элементы закрепить своими силами дилетанту очень сложно – потребуется помощь профессионала. Шатровую крышу часто обустраивают над площадями без внутренних перекрытий, перегородок и стен, и балки для опор укладываются на несущие стены. Детали наслонной конструкции изготовить дешевле и легче, но, чтобы с ними можно было работать, необходимо наличие внутренней несущей стены и/или бетонных колонн.

1. Перед началом работ с любыми изделиями из дерева их необходимо обработать антисептическими и антипиреновыми средствами.
2. Древесина для любых элементов должна быть хорошо высушена в естественных условиях. Влажность материала должна быть ≤ 22%.
3. Мауэрлат делается из бруса с квадратным сечением 150 мм или прямоугольным 150 х 100 мм.
4. Стропила должны иметь в длину ≥ 50 мм и в ширину ≥ 150 мм.
5. Для всех изделий используется одна порода дерева, и желательно – хвойная.
6. Чтобы изготовить большое количество ригелей, стоек и прогонов с одним углом среза, используется заранее заготовленный шаблон.

В вальмовой системе стропил сначала делается опора в виде мауэрлата. От ровного его устройства зависит не только прочность конструкции, но и эстетичность всей крыши, поэтому опорные балки должны быть уложены строго по горизонтали. Облегчить выравнивание мауэрлата может заливка небольшого ростверка (опалубки) по всему периметру стен дома. Подробнее об этом смотрите видео ниже.

Для крепления ростверка используются арматурные штыри, вбитые или вставленные в стену. Через отверстия в этих стержнях мауэрлат крепится резьбовыми соединениями к стенам и ростверку.

Как собирать и монтировать на месте систему вальмовой крыши:

1. Верхние плоскости несущих стен дома необходимо перед установкой вскрыть гидроизоляторами – мастикой, битумом, гудроном. Сверху на слой гидроизоляции укладывается рубероид.
2. Опорный брус, из которого будет собираться мауэрлат, насаживается на штыри в стенах, притягивается гайками с шайбами. При монтаже мауэрлата нужно постоянно проверять его горизонтальность при помощи уровня.
3. Следующей устанавливается центральная опора – к ней будут прикрепляться стойки с коньком. Опорная балка укладывается или на боковые балки мауэрлата, или на поверхности внутренних несущих стен.
4. Для главной опоры конька устанавливаются вертикальные балки. Коньковые опоры не нужно сразу крепить жестко – только после полной сборки системы стропил. Жесткость можно придать стальными уголками, деревянными распорками или металлическими шпильками.
5. Чтобы крыша была идеально симметричной, стропила треугольных вальмовых конструкций опирают на мауэрлат в расчетных местах. Разметку под каждое из них нужно делать заранее, чтобы балка не попала на крепежный стержень. Промежуточные балки нужны, чтобы соединить конек со стенами.
6. Дальше устанавливаются накосные стропильные балки, которые будут соединять каждый угол дома с концом коньковой балки.

Между свесом и стеной выдерживается расстояние ≥ 50 см. Если участок выбран в регионе с сильными ветрами, то это расстояние увеличивается в 2 раза. Таким образом обеспечивается защита крыши и стен от осадков, которые могут задуваться и увлажнять поверхность вплоть до фундамента.

1. Теперь можно крепить рядовые стропильные брусья, чтобы соединить мауэрлат с коньком. Расстояние между стропилами рассчитывается исходя из общих размеров крыши и длины промежуточных стропил. Некоторые кровельные стройматериалы нужно укладывать на часто смонтированную обрешетку, поэтому общих рекомендаций по соблюдению расстояний нет. Рядовые стропила в стандартном решении устанавливаются в паз через 0,4-0,5 м, также место крепления можно усилить гвоздями или стальными накладными пластинами.
2. Если крыша имеет небольшой угол наклона, то стропила нужно усилить шпренгелями из-за дополнительного давления снега зимой.
3. Для укрепления верхнего торца накосных брусьев монтируется ферма из шпренгелей. Она состоит из двух подкосин, выходящих из одной точки.
4. Последний шаг в строительстве стропильной системы – обрешетка. Материал для каркаса обрешетки выбирается исходя из кровельного материала. Чаще всего это квадратные рейки сечением 5 см, а если обрешетка будет сплошной, то можно использовать доски или пятислойную фанеру.

Четырехскатная крыша (вальмовая) – это одна из наиболее популярных кровельных конструкций в области частного домостроения. Крыша четырехскатного типа в отличие от двускатных кровельных конструкций имеет дополнительные треугольные скаты. Как сделать самостоятельно четырехскатную крышу? Для этого предварительно нужно изучить ее конструктивные особенности, технологию возведения. После создать проект крыши: рассчитать необходимое количество строительного материала, создать чертежи с точным размещением всех элементов конструкции, обозначить прочие моменты.

В этой статье

Виды четырехскатных кровельных конструкций

• Вальмовая кровля – это классический вариант четырехскатной крыши с двумя трапециевидными и двумя треугольными скатами.
• Полувальмовая конструкция крыши – вальмовая кровля, у которой скаты треугольной формы укорочены. Такой вариант используется при наличии мансарды.
• Шатровая крыша – конструкция кровли напоминает пирамиду, все четыре ската треугольной формы. Используется для перекрытия зданий квадратной конструкции, можно сделать четырехскатную крышу для беседки.

Преимущества применения четырехскатной (вальмовой) крыши

Конструкция четырехскатной кровли состоит из прямоугольного основания, четырех наклонных плоскостей, скатов, два из которых трапециевидной формы, а два треугольной, расположенные на том участке, где у двускатной кровельной конструкции размещены фронтоны. На скатах устанавливают мансардные, слуховые окна, эркеры, кукушки. Это придает кровле особый вид.

Основные достоинства применения четырехскатной конструкции кровли

• В связи с отсутствием фронтонов такая кровля более устойчива в отличие двускатной крыши перед сильными ветровыми нагрузками, поэтому рекомендуется для возведения в регионах, где преобладают сильные порывистые ветры.
• Большее число скатов эффективнее помогает в плане отвода талых, дождевых вод и снега. На таких конструкциях снег практически не удерживается.
• Под такой конструкцией можно обустроить достаточно просторное мансардное помещение.
• Еще один немаловажный плюс четырехскатной крыши – это доступная стоимость конструкции благодаря использованию для обустройства стропильной системы строительного материала из древесины, на которую можно класть кровельное покрытие по любой цене.

Создание проекта вальмовой кровли

Как построить четырехскатную крышу своими руками? Для этого необходимо предварительно подготовить проект конструкции с чертежами и подробно расписанными деталями ее монтажа. Чтобы правильно определить оптимальный угол наклона скатов, нужно внимательно изучить рекомендации производителя кровельного покрытия, климатических условий. Например, для шифера рекомендованный угол уклона может быть от 15 до 60 градусов, для рулонной мягкой кровли — до 18 градусов, для черепицы – 30-60 градусов.

Важно! Огромное значение представляет количество осадков в зимний период. При интенсивном выпадении снега скаты лучше делать более крутым, чтобы снег спокойно скатывался с крыши.

Подобрав оптимальный скатный угол кровли для своего региона, необходимо произвести расчет высоты конька, прочих его параметров. При расчете системы стропил обязательно нужно учесть длину стропил, сечение деревянного бруса, величину прогона, шаг монтажа.

При создании проекта четырехскатной кровли также нужно учесть следующие нагрузки:

• массу используемого кровельного материала, покрытия в целом;
• вес гидроизоляционного, утеплительного покрытия;
• количество годовых атмосферных осадков;
• ветровую, снеговую нагрузку;
• обустройство на кровле дополнительных элементов: мансардные окна, фонари, антенны и т.д.

Важно! Рассчитав все возможные нагрузки на кровельную конструкцию, необходимо добавить некоторый запас прочности, который будет гарантировать устойчивость кровли в непредвиденных обстоятельствах.

Также все приобретенные пиломатериалы для возведения стропильной системы необходимо предварительно обработать антисептиком.

Стропильная система

Конструкция четырехскатной крыши предполагает выбор определенного сечения составляющих стропильной системы. Сечение подбирается в зависимости от расчета предполагаемых нагрузок на систему стропил в эксплуатационный период. В данном случае обязательно учитываются ветровые, снеговые нагрузки, используемый угол наклона кровельных скатов.

Обязательно необходимо предусмотреть запас прочности стропил, рассчитать шаг, учитывая их несущую способность. Конструкция системы стропил подбирается относительно параметров здания: рекомендуется применять наклонные стропила, если присутствуют столбчатые опоры, внутренняя несущая стена. Если возможность формирования такой опорной конструкции отсутствует, тогда необходимо обустраивать стропильную систему висячего типа. Для некоторых типов зданий применяются оба варианта стропильных систем.

При создании проекта нужно не только лишь правильно подобрать систему стропил, но и определить необходимость в дополнительных элементах крепления, к примеру, затяжек, раскосов, которые конструкции придают большей жесткости, не допускают ее расшатывания после длительной эксплуатации, а также уменьшают процент нагрузки на сами стропила.

Расчет нагрузок

Подробно рассматривая, как сделать четырехскатную крышу самостоятельно, рекомендуется уделить особое внимание расчетам возможных нагрузок на кровельную конструкцию.

Виды возможных нагрузок на кровлю:

• нагрузки, которые воздействуют на кровлю постоянно – это масса обрешетки, защитных материалов (гидроизоляция, утеплитель), кровельный материал;
• временные (непостоянные) нагрузки – масса снега, скопившегося на крыше в зимний период, ветровые нагрузки, прочие воздействия природной среды;
• дополнительные нагрузки – это дополнительные элементы, закрепляемые на стропилах, к примеру, емкость для воды, камеры вентиляционной системы и т. д. (дополнительные элементы также следует обязательно учитывать в процессе создания проекта, расчета стропильной системы).

При проектировании системы стропил производится два расчета, один из которых направлен на анализ прочности (нужно убедиться, что система способна выдержать предполагаемые нагрузки). Другой расчет направлен на анализ возможной деформации всех элементов кровли.

После произведения всех предусмотренных расчетов выполняются чертежи стропильной системы четырехскатной (мансардной) кровли. Подробная схема должна содержать размеры каждой составляющей, а также метод их крепежа.

Существенно упростить выполнение расчетов для стропильной системы четырехскатной кровельной конструкции сегодня можно с помощью компьютерной программы, которая также поможет не допустить случайных ошибок.

Завершающим этапом обустройства четырехскатной (мансардной) кровли является ее утепление. Для этого рекомендуется использовать пенополистирол или базальтовую вату. Утеплительный материал размещается между стропилами. Также обязательно нужно положить слой гидроизоляции, чтобы защитить крышу от попадания влаги.

В итоге

Четырехскатная крыша – достаточно сложная конструкция для возведения своими руками. Поэтому перед тем как начать самостоятельно накрывать свой дом кровельным материалом, стоит досконально изучить технологию возведения подобной конструкции, проконсультироваться у специалистов в этой области. От того, насколько правильно и качественно будут проведены все этапы возведения кровли, будет зависеть в дальнейшем продолжительность срока ее эксплуатации.

Вальмовая или четырехскатная крыша – один из самых популярных вариантов кровли в строительстве индивидуального жилья во всем мире.

В отличие от двускатной крыши дома, по бокам которой монтируются фронтоны, четырехскатная имеет дополнительные скаты в форме треугольника.

Четырехскатная крыша своими руками очень сложна в исполнении, и если вас интересует, как сделать четырехскатную крышу, вначале непременно стоит ознакомиться с теоретической частью.

Перед началом работы следует тщательно все рассчитать, составить чертежи и проект, в котором нужно указать размещение различных элементов и другие особенности конструкции.

Расчет четырехскатной крыши и проект должен учитывать все нагрузки, которые будут оказывать влияние на постройку.

Конструкция должна быть очень прочной, противостоять сильному ветру, снегопаду и другим погодным условиям. От того, насколько правильно будет подобран материал крыши, зависит и срок ее службы.

Именно поэтому, создавая проект и чертежи, очень важно правильно все рассчитать. Проект четырехскатной кровли на фото:

Перед созданием проекта и чертежа четырехскатной крыши дома, нужно сначала выяснить угол наклона скатов, который зависит от многих факторов, таких как целевое назначение чердака, выбор материала крыши, а также особенности атмосферных влияний.

Чаще всего угол наклона кровли индивидуальных домов равен от 5 до 60 градусов.

Если в вашем регионе осадки и ветра не отличаются большой силой, то угол наклона конструкции при этом может быть незначительным.

Если же в вашей местности идут частенько сильные дожди, а зимой снегопады, то угол наклона четырехскатной кровли домов должен составлять от 40-45 и до 60 градусов.

От варианта, какой же угол наклона будет у конструкции, зависит также и материал отделки, а также особенности монтажа:

• если угол наклона составляет меньше 18 градусов, для кровли используют волнистый и плоский шифер, а также рулонные материалы для кровли;
• когда угол наклона до 30 градусов, используют обычно разновидности черепицы;
• для крыши, угол уклона которой составляет не меньше 30 градусов, используют обычно штучный материал.

Расчет уклона кровли на фото.

Проект и расчет конструкции должны учитывать, где будут расположены все элементы кровельной системы. Когда вы определили угол уклона четырехскатной крыши, нужно также рассчитать высоту конька.

Стропильная система четырехскатной кровли

Устройство кровли данного типа частных домов подразумевает осуществление расчета нужного сечения стропил. Расчет производят основываясь на нагрузки, получать которые будет ваша четырехскатная крыша.

Расчеты, а также проект конструкции должны включать ветровую нагрузку, максимально возможную массу снега зимой, угол наклона кровли.

При расчете расстояния между стропилами нужно оценить их способность выдерживать нагрузки, а также запас их прочности, который должен равняться 1,4 и больше.

Тип устройства стропильной системы зависит от особенностей постройки, а потому может быть разным.

Если в доме есть несущая стена или опоры из столбов, то обычно используют наслонные стропила, если же устройство опоры невозможно, то в таком случае делают висячие стропила.

В некоторых постройках применяют оба вида стропил одновременно.

Осуществляя чертеж и проект будущей постройки, важно не только определиться с типом стропильной системы, но также учесть дополнительные элементы крепежа, которые придадут конструкции прочность и снизят нагрузку на балки.

Расчет нагрузок кровли

Разрабатывая чертеж и проект кровли индивидуальных домов, важно правильно рассчитать нагрузки.

Нагрузки бывают таких типов:

• постоянные – вес утепляющего материала, различных материалов отделки и изоляции, вес материалов
• для кровли и вес обрешетки;
• временные – вес снега зимой, негативное влияние ветра;
• дополнительные – различные конструкции, которые крепят к кровле.

Создавая проект и чертеж кровли вашего дома, следует придерживаться среднего значения снеговой нагрузки, которая равняется 180 кг на м.кв.

Но если угол наклона равняется 60 градусам и больше, то снеговую нагрузку не учитывают.

Что касается ветровых нагрузок, их среднее значения обычно составляет 35 кг на м.кв, но если наклон кровли меньше 30 градусов, эту поправку не учитывают.

После произведения всех расчетов можно приступать к выбору материала для устройства кровли.

На фото ниже представлена схема строения четырехскатной крыши и название всех элементов конструкции.

Выбор материалов для возведения кровли

Когда площадь четырехскатной крыши покрывается кровельным материалом, остается очень много отходов.

Поэтому, чтобы покрыть площадь четырехскатной кровли, обычно выбирают такие кровельные материалы, элементы которых имеют небольшие размеры.

Наиболее распространенными материалами для покрытия площади кровли являются гибкая или обычная черепица, шиферный лист, ондулин, металлочерепица.

Чтобы построить крышу, которая прослужит несколько десятков лет, необходимо особое внимание уделить подбору материалов для устройства стропильной системы.

Обычно для возведения четырехскатной крыши используют пиломатериалы из дерева хвойных пород.

Не стоит пренебрегать качеством древесины, выбирайте материал без дефектов, которые могут в дальнейшем снизить качество и долговечность конструкции.

Важным критерием для выбора пиломатериала является его влажность, которая должна составлять не более 15 – 20%.

Если этот показатель превышен, брус следует просушить перед использованием, то чтобы в процессе службы четырехскатная кровля не исказилась и не деформировалась.

Устройство стропил для крыши дома обычно осуществляют с помощью прямоугольного бруса, сечение которого для каждого отдельного случая следует рассчитать.

Чтобы построить такую конструкцию, обычно используют доски с прямоугольным сечением размером 50 на 100, 50 на 200, 100 на 150 и другие.

Если возникла необходимость, то в процессе работы можно сдваивать доски для получения нужного диаметра.

Чтобы построить четырехскатную кровлю, часто используют специальные стальные элементы, которые крепко удерживают стропила в одном положении на протяжении многих лет.

Кроме того, опоры для коньковых прогонов также часто делают металлическими.

Возведение четырехскатной крыши

Все деревянные детали для каркаса кровли обрабатывают специальным составом, который убережет дерево от пожара. В местах, где брус будет прилегать к кирпичу или камню, его нужно обвернуть в гидроизоляцию.

Начинают устройство четырехскатной кровли с укладки по периметру площади крыши здания мауэрлата.

Крепят его с помощью проволочных петель или шпилек, которые заделывают в стену или в плиты перекрытия. Далее устанавливают центральную балку, которая располагается на центральной оси дома.

Она должна опираться на плиту перекрытия или внутреннюю стену.

Чтобы конструкция была абсолютно симметрична, важно правильно рассчитать и разметить расположение диагональных стропил, а также опоры конька.

Высота конька также должна быть размечена с максимальной точностью.

Четкая симметричная разметка конструкции сделает распределение нагрузки равномерным и предотвратит искажение кровли в дальнейшем.

После того как по периметру площади крыши был установлен мауэрлат, ставят балки под коньковый прогон. Высота конька должна строго соответствовать проектным чертежам.

Диагональные балки выдерживают высокую нагрузку во время службы, поэтому они должны быть установлены очень качественно.

Если длины бруса или доски не хватает, диагональные опоры делают из двух частей. Для того, чтобы место стыка не испытывало предельную нагрузку, под него устанавливают опорный брус.

Наиболее жесткой можно сделать конструкцию, если расположить стык с опорой на таком расстоянии, которое равно четвертой части длины стропильной балки от ее верхнего края, который присоединяют к коньку.

Лучше всего устройство диагональных стропил осуществить с помощью сборных ног для стропил, которые удобно монтировать. Процесс установки диагональных стропил вы можете посмотреть на видео.

Устройство данной крыши подразумевает установку не только стропил полной длины, которые соединяют с коньком, но и таких, которые крепятся к диагональным балкам – нарожников.

Чем ближе к углу дома, тем короче нарожники.

Расстояние между стропилами определяется еще в процессе разработки проекта крыши, но следует учитывать, что каждый скат должен иметь как минимум три центральных стропильных балки.

Для придания конструкции максимальной жесткости в необходимых местах крепят опоры, раскосы и затяжки. Схему крепления стропил можно видеть на фото.

Завершающим этапом устройства крыши является монтаж обрешетки стропил. Обычно для обрешетки используют брус размером 50 на 50 мм. Шаг обрешетки зависит от того, какой материал кровли вы выбрали.

Если площадь чердачного помещения будет использоваться в качестве жилой комнаты, то следует установить также вентиляцию.

На сегодняшний день все производители кровельных материалов предлагают также коньковые детали тех же фактур и цветов.

На четырехскатную крышу устанавливают основной конек, и коньки, которые прикрывают зазоры между основными скатами и вальмами.

Завершают монтаж четырехскатной крыши установкой карнизов и водосточных желобов. Весь процесс показан на видео.

После опубликования статьи о строительстве двухскатной крыши своими руками, мне на почту стало приходить много писем с просьбой показать, как возводится четырехскатная вальмовая крыша. Действительно, такой вариант стропильной системы довольно популярен, но строительство её более сложно, чем той же двухскатной крыши или даже ломаной.

Сложность эта связана с наличием в конструкции угловых стропил. В разных источниках их называют по разному — диагональные, накосные, вальмовые… Я буду использовать термин угловые для простоты.

При описании строительства двухскатной крыши и я использовал конструкцию, в которой стропила опираютсся на балки перекрытия расположенного ниже этажа. Сейчас для разнообразия мы рассмотрим пример, когда стропила опираются непосредственно на мауэрлат.

Итак, допустим мы имеем стопу дома размером 7х11 метров. Высота её 3,5 метра. Под крышей у нас будет неотапливаемый чердак. На рисунках ниже показано, как мы установили чердачное перекрытие и мауэрлат (для увеличения изображений кликайте на рисунок).

Расчет сечения балок перекрытия был сделан в программе описанной Я выбрал сечение 100х200 мм.

Балки рассчитывались как нагруженные распределённой нагрузкой. Шаг балок — максимально возможный при таком сечении 0,7 метров. При расчете чердачных перекрытий я всегда использую нормативную распределенную нагрузку в 300 кг/м². Здесь 200 кг/м² приходится на вес самого перекрытия с утеплителем и 100 кг/м² добавлено как временная нагрузка от людей, которые будут передвигаться по перекрытиям в процессе строительства крыши и возможно в процессе эксплуатации (некоторые хранят на чердаке различные вещи).

Расчетная нагрузка «Нагр.(расч.)» определяется увеличением нормативной нагрузки (в данном случае на 10%) для обеспечения большего запаса прочности.

Балки перекрытия, с целью равномерного распределения нагрузки, мы установили на доску сечением 50х150 мм. Особенно это важно для несущей перегородки, ведь помимо самих перекрытий, на неё будет приходиться ещё часть нагрузки от крыши. В качестве используется брус 100х150 мм.

Любая четырехскатная вальмовая крыша начинается с установки конькового бруса. Соответственно нам его нужно на что-то опирать. Если под коньковым брусом расположена несущая перегородка, тогда всё просто — опираемся на неё.

В нашем же примере несущая перегородка в доме расположена перпендикулярно будущему коньку. Опирать конёк на балки перекрытия нельзя, т.к. сечение их на это не рассчитывалось. Поэтому поступаем следующим образом. На мауэрлат строго по середине устанавливаем несущую балку. Она состоит из двух досок сечением 50х200 мм (см. рисунки). Промежуток между ними 50 мм. Почему именно две доски — будет понятно ниже.

Обратите внимание, где находятся вставки между досками (правый рисунок — размер 676 см замерен рулеткой; разделив это значение на 2 и отняв от него 2,5 см — получим искомый размер). Вставки эти сделаны из обрезков доски 50х150 мм и крепко пришиты гвоздями.

Теперь собираем так называемую «скамью». Стойки из досок 50х150 мм, коньковый брус из доски 50х200 мм. Стойки ставим строго вертикально по уровню (либо отвесу) на показанные выше вставки. Каждая стойка фиксируется временными раскосами (на рисунке показаны раскосы только на одной стойке). Все соединения делаются на саморезы, чтобы их можно было легко разобрать. Зачем — будет ясно далее.

Высота стоек определяется способом, о котором говорилось в статье про ломаную мансардную крышу. Т.е. прежде чем приступать к строительству, необходимо на бумаге нарисовать в масштабе эскиз коробки дома и будущей крыши (чем крупнее будет рисунок, тем более он наглядный). Эскиз рисуется исходя из личных эстетических предпочтений.

Из полученной схемы мы и определяем высоту стоек. В данном примере меня вполне устраивают стойки высотой 2,5 метра.

Следующим шагом будет изготовление и установка стропил упирающихся в коньковый брус. Чтобы не путаться, назовём их рядовыми стропилами. Расчёт показал, что в качестве рядовых стропил в нашем примере (регион — Нижегородская обл., кровля — металлочерепица) можно использовать доски сечением 50х150 мм с шагом 0,6 метра.

Для начала изготовим шаблон из дюймовой доски 25х150 мм. Порядок его разметки показан на рисунках ниже:

Немного поясню. Берём дюймовую доску подходящей длины. Прикладываем её как показано на левом рисунке. Верхний запил отчеркиваем как показано на среднем рисунке с помощью любого бруска высотой 5 см. Эта высота равна глубине запила стропила в месте его соединения с мауэрлатом. Обычно я эту глубину беру равной примерно одной трети от высоты сечения стропила. Т.е., например, если бы стропила были из доски 50х200 мм, тогда запил бы был глубиной 7 см.

Нижняя часть шаблона размечается в соответствии с правым рисунком. Запил стропила на мауэрлате рисуем снова используя любой брусок высотой 5 см. Затем, отмерив от наружной поверхности стены 40 см (такой ширины будет наш карнизный свес), рисуем вертикальную линию по уровню или отвесу.

На правом рисунке можно заметить, что при разметке шаблона, оказалось, что верхний ряд облицовочного кирпича нам мешается. Поэтому мы его просто сняли. Можно было выбить отдельные кирпичи в местах установки стропил. Я уже писал ранее, что не стоит нагружать крышей облицовочную кладку.

Итак, шаблон рядовых стропил готов. Конечно построить коробку дома, а также установить мауэрлат и коньковый брус с соблюдением идеальной геометрии очень сложно. Погрешности всегда будут. Поэтому прежде чем делать заготовку очередного стропила, возьмите шаблон и приложите его в том месте, где это стропило будет ставиться. Если Вы видите какие-то несостыковки, сразу учтите их при изготовлении стропила. Возможно его нужно будет на несколько миллиметров удлинить или наоборот укоротить. В общем в процессе работы всё станет понятно.

После того как все рядовые стропила установлены и закреплены, в данном примере, перед установкой угловых стропил, я бы разгрузил нашу среднюю несущую балку (которая из 2-х досок 50х200). Для этого мы снимаем стойки, на которые ставили коньковый брус. В этот момент нагрузка полностью распределится на стены коробки дома. А теперь наши стойки мы немного укорачиваем и ставим их на место. Они должны войти между коньком и балкой свободно с минимальными усилиями (забивать их здоровым молотком не надо).

Если бы у нас стойки опирались не на балку, а на несущую перегородку, этот шаг мы бы пропустили.

Теперь переходим к самому интересному — изготовление и установка угловых стропил. Угловое стропило должно одновременно находиться сразу в 2-х смежных плоскостях скатов. Это является обязательным условием того, что обрешётка и кровля будут ровными без прогибов. Разные строители делают это по разному. Расскажу, как делаем мы.

Расчет сечения угловых стропил довольно сложный, углубляться в него смысла нет. Мы всегда делаем их из 2-х сшитых между собой досок того же сечения, что и рядовые стропила. Эта практика проверена многолетним опытом многих строителей. За надёжность я могу поручиться, конечно с установкой необходимых подпорок (о них мы поговорим ниже).

Для начала на каждом углу непосредственно к мауэрлату прикрепляем по два запиленных (см. рис.) обрезка доски (50х100 мм) длиной около 30 см. Запилы сделаны под углом 45º.

Далее на любой угол, с которого решили начать, крепим обрезок доски (в данном случае 50х150 мм) согласно рисунку. Обратите внимание — плоскость бруска обращённая к нам совпадает с линией соединяющей внутренний и наружный углы мауэрлата. Короче говоря, брусок стоит в том месте, где будет стоять правая доска будущего углового стропила.

Теперь на рядовом стропиле замеряем с помощью угольника размер показанный на рисунке и отмечаем его на установленном бруске. Назовём полученную точку — точка 1. Вкрутим в неё саморез.

Вверху согласно рисунку делаем разметку. Размер 10 см — это толщина углового стропила. Главное, чтобы треугольник был равнобедренный. Назовём точку справа (на рисунке помечена маленьким штрихом) — точкой 2. В неё также вкручиваем саморез.

Между точками 1 и 2 натягиваем шнурку (показана синим цветом). Затем берём любой небольшой обрезок доски шириной 15 см (такая же как и у стропил) и, совмещая его верхнюю грань со шнуркой (см.рис), упираем этот обрезок в мауэрлат. В точке касания рисуем карандашом отметку и замеряем размер опирания углового стропила (в данном случае 11 см). Эту отметку назовём — точка 3.

Теперь нам нужно замерить угол наклона углового стропила. Для этого мы используем малку. Лучше приобретать малку с транспортиром в сборе (левый рисунок). Если такую найти не удалось, можно пользоваться и простой малкой плюс обычный школьный транспортир (средний рисунок). Какой угол мы замеряем показано на правом рисунке:

Полученную заготовку прикладываем вверху (см. левый рисунок) к нашей точке 2 и совмещая её со шнуркой, карандашом рисуем линии параллельные рядовому стропилу справа. По этим линиям делаем новый запил. Что должно получиться видно на правом рисунке. Так же на рисунке видно, что в нижней точке соприкосновения шаблона и рядового стропила, мы поставили ещё одну отметку. Назовём её — точка 4.

Наконец мы снимаем шнурку, замеряем рулеткой расстояние между точками 3 и 4 и изготавливаем угловое стропило. Последовательность такая: замеряем свес рядового стропила. Выше на рисунке, где показано рядовое стропило с размерами, нужный нам размер 0,67 метра. Умножим это значение на 1,5. К полученной цифре прибавим расстояние между точками 3 и 4. Так мы получим длину заготовки углового стропила. Длина эта сделана с достаточным запасом. Свес получится больше необходимого, его подрезают уже по месту, когда делают карниз.

Теперь сшиваем две доски 50х150 . При большой длине заготовки доски стыкуем — стыки делаем в разных местах. Думаю тут всё очевидно. С помощью шаблона размечаем и запиливаем верхний конец правой доски. Затем как бы делая зеркальное отображение запиливаем левую доску. Откладываем на заготовке расстояние между точками 3 и 4 (откуда откладывать должно быть понятно из рисунков выше). Делаем нижний запил выдерживая угол α и наш размер опирания углового стропила — 11 см. Теперь стропило можно ставить на место и закреплять.

Для других угловых стропил все запилы делаем такими же. Единственное что можно уточнить — это расстояние между точками 3 и4.

Самая нагруженная точка углового стропила находится на расстоянии 1/4 пролёта от верхней точки. Поэтому здесь нужно поставить дополнительные стойки. Как я уже говорил, в нашем примере на балки перекрытия ставить стойки нельзя, поэтому кладём под них дополнительные балки сечением 100х200 мм.

Теперь нам нужно изготовить и установить так называемые «нарожники». Здесь в принципе всё не так сложно, как может показаться. Для начала на мауэрлате карандашом делаем разметку с необходимым шагом (0,6 метра) и отмечаем места где будут стоять нарожники. Теперь мы прямо по месту делаем самый короткий крайний нарожник. Его нижние запилы и длина свеса отмечаются по оставшемуся у нас шаблону рядовых стропил. Они одинаковые. Верхний запил можно сделать прямо по месту без каких либо сложных построений. Нарожник не тяжёлый. Взяли, покрутили, прикинули, пару раз бензопилой поправили верхний запил и всё получится. Если нарожник на несколько сантиметров сдвинется влево или вправо вдоль мауэрлата — это не страшно. Главное добейтесь, чтобы при взгляде сверху угол между ним и мауэрлатом был 90º. Думаю это понятно.

Теперь мы можем использовать этот короткий нарожник как шаблон для всех остальных. Запилы все одинаковые, разная только длина. Смотрите рисунок: мы замеряем длину рядового стропила и вычитаем из неё длину сделанного короткого нарожника. Полученную цифру делим на общее число нарожников в углу. Мы ведь сделали разметку на мауэрлате и знаем сколько их будет. В нашем случае пять. Итак, мы получили расстояние, на которое будет отличаться длина каждого последующего нарожника. Т.е. короткий у нас есть, прибавляем к нему это расстояние, получаем длину следующего и так далее. Уверен, что если Вы сами будете строить крышу и дойдёте до этого этапа, то здесь проблем у Вас уже не возникнет.

Теперь небольшое отступление. Если величина пролёта перекрываемого угловым стропилом больше 7,5 метров, помимо установленной нами стойки нужно поставить дополнительную стойку на расстоянии 1/4 пролёта от нижней точки опоры. Если перекрытия позволяют ставим стойку на них, либо делаем так называемый «шпренгель» (см. рис.).

Если же величина пролёта более 9 метров, ставим ещё стойки по середине. Ну здесь соответственно нужно будет усиливать и рядовые стропила. В процессе их расчёта это станет очевидно.

Итак, возвращаемся к нашей крыше. Теперь нужно сделать карнизный свес. В этой статье я углубляться в процесс не буду. Устал уже писать. Приведу лишь несколько рисунков, из которых думаю и так всё будет понятно.

На этом хотелось бы закончить. Конечно, чем сложнее процесс, тем сложнее его описать в понятной и доступной форме. Всё же я надеюсь, что люди, которые решат строить вальмовую крышу собственными руками, разберутся и у них обязательно всё получится. Какие-либо вопросы либо дополнения по теме пишите в комментариях. Обсудим.

И ещё одно наблюдение. По моему личному предубеждению вальмовая крыша в чистом виде, как мы строили ей в этой статье, выглядит как то скучновато. Она просто преображается, если сделать хотя бы одно слуховое окно.

Строительство каркаса для крыши с четырьмя скатами – непростой процесс с характерными технологическими особенностями. При возведении используются собственные конструктивные составляющие, отличается последовательность производства работ. Зато результат поразит эффектной формой и стойкостью при отражении атмосферных атак. И домашний мастер сможет гордиться личными достижениями на поприще кровельщика.

Однако прежде чем решиться на устройство подобной конструкции, стоит ознакомиться с алгоритмом, согласно которому сооружается стропильная система четырехскатной крыши и со спецификой ее устройства.

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт. Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Характерные отличия в рамках четырехскатного класса:

• У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке. Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.
• У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и . Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

• При жестком креплении верхней и нижней пятки стропилин металлическими уголками или с помощью опорной деревянной накладки потребуется усиленное крепление мауэрлата, потому что на него будет передаваться распор.
• При жесткой фиксации верхней пятки и шарнирном креплении низа стропилины усиливать крепление мауэрлате не нужно, т.к. при превышении нагрузки на кровлю шарнирное крепление, например на ползунах, позволит стропилине слегка сместиться, не создавая давления на мауэрлат.
• При шарнирном креплении верха стропилин и жесткой фиксации низа распор и давление на мауэрлат также исключено.

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

• Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши. В шатровых системах накосные ноги соединяют вершину с углами.
• Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш. Потому что они по совместительству работают коньком, т.е. опорой для верхней пятки нарожников.

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

• Устройство мауэрлата по кирпичным или бетонным стенам. Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т.к. его с успехом может заменить верхний венец.
• Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.
• Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции.
• Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.
• Изготовление по размеру и крепление нарожников.

В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

Строительство вальмовой стропильной системы

Разберем один из распространенных примеров устройства вальмовой крыши с наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата. Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.

Устройство основания по мауэрлату

Мауэрлат – элемент сугубо индивидуальный, метод его установки зависит от материала стен и архитектурных особенностей постройки. Способ укладки мауэрлата планируется по правилам в период проектирования, потому что для надежной фиксации мауэрлата рекомендовано:

• Легкие пенобетонные, газосиликатные и подобные стены оборудовать армированным ж/б поясом, залитым по периметру, с установленными в период заливки анкерами для крепления мауэрлата.
• Кирпичные стены окантовывать бортиком в один-два кирпича по наружному краю так, чтобы вдоль внутреннего края образовался уступ под укладку деревянной рамы. Во время кладки между кирпичами закладываются деревянные пробки для крепления мауэрлата скобами к стене.

Изготавливается мауэрлат из бруса размером 150×150 или 100×150мм. Если предполагается эксплуатация подкрышного пространства, брусья желательно взять потолще. В единую раму брус соединяют косыми врубками. Затем участки соединения усиливают саморезами, обычными гвоздями или глухарями, а углы укрепляют скобами.

Поверх выровненного в горизонт мауэрлата, сооруженного оптимальным для конкретного здания способом, производится укладка балок перекрытия. Используется брус сечением 100×200мм. Первым делом укладывается балка, проходящая точно вдоль центральной оси постройки. В примере длины бруса для сооружения цельных балок не хватает, потому они собираются из двух брусьев. Место состыковки должно располагаться над надежной опорой. В примере опорой служит внутренняя несущая стена.

Шаг между балками перекрытия 60см. Если обустраиваемая коробка не отличается идеальными параметрами, как это и бывает в большинстве ситуаций, расстояние между балками можно немного менять. Подобная корректировка позволяет слегка «загладить» огрехи строительства. Между крайними балками с обеих сторон и стенками дома должен остаться просвет шириной 90см, необходимый для установки выносóв.

Т.к. балки перекрытия самостоятельно смогут сформировать только два карнизных свеса, к их торцам присоединяются короткие полубалки перекрытия – выносá. Устанавливают их сначала только в районе основной части вальмовой крыши, точно там, где предстоит монтировать стропильные ноги. К мауэрлату выносá прибивают гвоздями, к балке крепят винтами, крупнокалиберными гвоздями, нагелями, усиливают крепеж уголками.

Сооружение коньковой части

Центральная часть вальмовой крыши представляет собой обыкновенную двускатную конструкцию. Стропильную систему для нее устраивают согласно правилам, которые диктует . В примере есть некоторые отступления от классической трактовки скатного принципа: не используется лежень, на который по традиции устанавливают опоры для конькового прогона. Работу лежня придется выполнять центральной балке перекрытия.

Для того чтобы построить коньковую часть стропильной системы вальмовой крыши надо:

• Соорудить опорный каркас для стропильных ног, верх которых будет опираться на коньковый прогон. Прогон опираться будет на три опоры, центральная из которых устанавливается прямо на центральную балку перекрытия. Для установки двух крайних опор сначала укладываются два поперечных бруска, перекрывающих не менее пяти балок перекрытия. Устойчивость повышена с помощью двух подкосов. Для изготовления горизонтальных и вертикальных деталей опорного каркаса использовался брусок сечением 100×150мм, подкосы сделаны из доски 50×150мм.
• Изготовить стропильные ноги, для которых нужно сначала сделать шаблон. Доска подходящих размеров прикладывается к месту установки, на ней прочерчиваются линии будущих запилов. Она-то и будет шаблоном для поточного производства стропилин.
• Установить стропильные ноги, оперев их врубкой на коньковый прогон, а нижней пяткой на расположенный напротив вынос.

Если бы балки перекрытия укладывались поперек коробки, то стропила основной части крыши опирались бы на балки перекрытия, что гораздо надежней. Однако в примере они опираются на выноса, потому под них необходимо устроить дополнительные мини-опоры. Подпорки эти следует расположить так, чтобы нагрузка от них и расположенных выше стропилин передавалась на стены.

Затем монтируются по три ряда выносов с каждой из четырех сторон. Для удобства реализации дальнейших действий контур крыши оформляется карнизной доской. Прибить к балкам перекрытия и выносам ее нужно строго горизонтально.

Установка угловых выносов

В ограниченном карнизной доской пространстве остались угловые участки, незаполненные деталями стропильной системы. Здесь потребуются угловые выноса, для монтаж которых осуществляется следующим образом:

• С целью обозначения направления установки натягиваем шнурку. Натягиваем от точки условного пересечения крайней опоры каркаса с балкой перекрытия до угла.
• Сверху по шнурке прикладываем брусок на положенное ему место. Придерживая брусок, снизу очерчиваем линии спилов в месте пересечения бруском балки перекрытия и углового соединения карнизных досок.
• Готовый вынос с отпиленными излишками прикрепляем к мауэрлату и к балке перекрытия уголками.

Аналогично изготавливаются и монтируются оставшиеся три угловых выноса.

Монтаж диагональных стропилин

Диагональные, они же накосные, стропильные ноги делают из двух сшитых между собой досок с сечением равным размерам рядовых стропилин. В примере одна из досок будет расположена слега выше второй из-за разницы в углах наклона вальм и трапециевидных скатов.

Последовательность работ по изготовлению и установки накосов:

• От высшей точки конька натягиваем шнурку к углам и к центральной точке ската. Это вспомогательные линии, по которым мы будем отмечать предстоящие запилы.
• Плотницким угломером – малкой замеряем угол между шнуркой и верхним боком углового выноса. Так определяется угол нижнего запила. Предположим, он равен α. Угол верхнего запила вычисляем по формуле β = 90º – α.
• Под углом β спиливаем один край произвольного обрезка доски. Прикладываем его к месту верхнего крепления, совместив ребро этой заготовки со шнуркой. Очерчиваем излишки, мешающие плотной установке. По намеченным линиям нужно снова пилить.
• Под углом α отпиливаем нижнюю пятку на еще одном обрезке доски.
• Изготавливаем первую половинку диагональной стропилины, используя шаблоны верхнего и нижнего опирания. Если цельной доски не хватает по длине, можно срастить два отрезка. Срастить их можно посаженным на саморезы метровым куском дюймовки, расположить его следует с наружной стороны сооружаемой накосной ноги. Устанавливаем готовую первую часть.
• Вторую часть накосной стропилины делаем аналогично, но учитываем, что она должна быть чуть ниже первой своей половины. Участок соединения досок в один элемент не должен совпадать с участком сращивания досок первой половины накоса.
• Сшиваем две доски гвоздями в разбежку с шагом 40-50 см.
• По шнурке, протянутой к центру ската, чертим линию, по которой нужно будет скорректировать запил для состыковки его со смежной накосной стропилиной.

Следуя описанному алгоритму, надо установить и еще три диагональные ноги. Под каждую из них следует установить опоры в месте присоединения угловых выносов к балкам. Если пролет более 7,5м, ближе к коньку по диагональ устанавливается еще одна опора.

Изготовление и монтаж вальмовых стропил

Шнурка между вершиной конька и центром ската уже натянута. Она служила осью для очерчивания запилов, а сейчас по ней нужно отмерить угол γ и вычислить угол δ = 90º – γ. Не отступая от проверенного пути, заготавливаем шаблоны для верхнего и нижнего опирания. Верхний обрезок прикладываем к предназначенному ему месту и отмечаем на нем линии запилов для плотного вхождения между диагональных стропилин. По заготовкам делаем центральную ногу вальмы и фиксируем ее, где полагается.

В пространство между угловыми выносами и карнизной доской устанавливаем короткие выноса для придания жесткости конструкции и для обеспечения прочной фиксации крайних, самых коротких нарожников. Далее следует заняться изготовлением шаблонов для самих нарожников:

• Обрезок доски запилим под углом δ и приложим его к месту крепления к диагональной стропилине.
• Очерчиваем по факту излишки, которые нужно еще раз спилить. Полученный шаблон используется в изготовлении всех нарожников, например правой части вальмы. Для левой части верхний шаблон будет подпиливаться с противоположной стороны.
• В качестве шаблона для нижней пятки нарожников используем обрезок доски, отпиленный под углом γ. Если все предыдущие действия выполнялись правильно, то этот шаблон применяется для изготовления нижних узлов крепления всех остальных нарожников.

В соответствии с фактической длиной и «показаниями» шаблонов изготавливаются нарожники, необходимые для формирования плоскостей вальм и незаполненной рядовыми стропильными ногами частей основных скатов. Устанавливают их так, чтобы верхние узлы крепления нарожников к диагональным стропилинам располагались в разбежку, т.е. верхним соединительным узлам смежных скатов не следует сходиться в одном месте. Крепятся нарожники к накосной стропильной ноге уголками, к балкам перекрытия и выносам так, как разумнее и удобнее: уголками или металлическими зубчатыми пластинами.

В основе технологии устройства шатровой крыши заложены уже знакомые вальмовые принципы. Правда, коньковой части стропильной системы в их конструкции нет. Начинается сооружение с установки центральной опоры, к которой присоединяются накосные стропилины, а следом уже и нарожники. Если в сооружении крыши конвертом используется висячая технология, то первой устанавливается готовая стропильная ферма.

Предлагаем вам воспользоваться нашим бесплатным онлайн калькулятором для расчетов стройматериала при устройстве вальмовой крыши – и следуйте инструкциям.

Полезные видео-инструкции

Кратко с последовательностью и правилами монтажа стропильной системы четырехскатной крыши шатровой и вальмовой категорий ознакомит видео:

Ознакомившись со спецификой устройства и усвоив тонкости монтажа крыш с четырьмя скатами, можно смело приступать к реализации планов по ее сооружению.

Проекты небольших домов с четырехскатной крышей. Дом из газобетона под вальмовой кровлей

Крыши с четырьмя скатами обладают более высокой надежностью и устойчивостью к нагрузкам. Такая конструкция гораздо сложнее, чем обычная двускатная, и монтаж занимает больше времени. И все же, четырехскатная крыша своими руками является вполне выполнимой задачей, если правильно подготовиться и подробно изучить тонкости ее устройства.

Четырехскатная крыша имеет множество вариаций. Самая простая конструкция представляет собой 2 ската трапециевидной формы, соединяющихся по центру кровли, и 2 треугольных ската со стороны фронтонов. Иногда все четыре ската делают треугольными, тогда ребра крыши сходятся в центральной точке. Более сложные конструкции предполагают наличие ломаных линий, сочетание коротких скатов с фронтонами, встроенные прямые и наклонные окна, а также многоуровневые скаты.

Без соответствующего опыта соорудить стропильную систему такой конфигурации невозможно, поэтому лучше обратить внимание на стандартную вальмовую крышу.

Наклон скатов может иметь угол от 5 до 60 градусов. Чтобы высчитать оптимальное значение уклона, необходимо учесть следующие факторы:

Для обустройства мансарды пологие скаты не подходят, поскольку они забирают слишком много свободного пространства. Поэтому, если мансарда запланирована в проекте дома, угол наклона кровли должен быть от 45 градусов и выше. Выбрать угол наклона в зависимости от вида кровельного покрытия можно с помощью таблицы.

Атмосферные нагрузки также имеют большое значение. Там, где выпадает много снега, нельзя делать уклон меньше 30 градусов, иначе стропильная система не выдержит нагрузок. Если же угол наклона больше 60 градусов, снеговую нагрузку можно не учитывать. Кроме перечисленных факторов следует продумать расположение таких объектов, как баки для воды или вентиляционные камеры. Обычно они подвешиваются к стропилам и оказывают на них дополнительную нагрузку. После предварительных расчетов можно приступать к составлению чертежа стропильной системы.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

• ножовка;
• строительный уровень;
• отвес и рулетка;
• молоток;
• дрель;
• шуруповерт;
• стамеска;
• дисковая пила.

Технология монтажа стропильной системы

Шаг 1. Укладка мауэрлата

В домах из бруса функции мауэрлата выполняет последний венец сруба, в котором вырезают специальные пазы под стропила. В кирпичных домах мауэрлат укладывают на стены по периметру коробки, предварительно закрепив между кирпичами последних рядов металлические шпильки с резьбой. Чтобы точнее разметить отверстия под крепежи, брус поднимают и укладывают сверху на острия шпилек, а затем ударяют по нему молотком. После этого на дереве остаются четкие отметины, по которым и просверливают отверстия.

Сняв брус для просверливания, поверхность стен застилают одним или двумя слоями гидроизолирующег о материала, обычно это рубероид. Его кладут прямо на шпильки и продавливают книзу. Далее укладывают мауэрлат, совмещая отверстия со шпильками, выравнивают по горизонтали и накручивают плотно гайки на резьбу. На углах брусья соединяют металлическими пластинами или скобами. После закрепления брус не должен сдвигаться даже на миллиметр, ведь от этого зависит надежность всей стропильной системы.

Шаг 2. Монтаж стоек

Если в доме отсутствует центральная несущая стена, необходимо уложить опорную балку перпендикулярно несущим балкам перекрытия. Соединяют две доски сечением 50х200 мм, оставляя между ними зазор 50 мм. Для этого между досками вставляют короткие бруски толщиной 50 мм и прибивают их гвоздями. Расстояние между брусками около 1,5 м, на концах балки не скрепляют. Вымеряв середину чердака, укладывают опорную балку так, чтобы ее концы выходили за границы мауэрлата на 10-15 см.

Теперь берут 3 доски 50х150 мм, обрезают по высоте крыши, с помощью отвеса устанавливают на опорной балке. Каждая стойка должна упираться в балку там, где доски соединены бруском. Стойки временно укрепляют укосинами из брусьев. Верх стоек соединяют коньковой балкой, в качестве которой используют доску 50х200 мм.

Шаг 3. Крепление центральных стропил

Берут стропильную доску и прикладывают ее одним концом к коньковому брусу, а другим к мауэрлату с фасадной стороны здания. Сразу же регулируют длину карнизного свеса, лишнее обрезают. Карандашом отмечают линии запилов, после чего обрезают верхний конец доски и делают паз в мауэрлате на 1/3 ширины стропила. Доску прибивают к коньку, нижний край вставляют в паз на мауэрлате и закрепляют металлическими пластинами.

Точно так же изготавливают остальные стропила и устанавливают их с шагом 60 см с фасада дома. Крайние доски должны располагаться перпендикулярно коньковому брусу и крепиться на его концах. С противоположной стороны здания все делают аналогично. На вальмах располагается только по одному стропилу с каждой стороны: доска ставится на ребро и крепится верхним концом к коньковому брусу, а нижний конец вставляют между досками опорной балки и фиксируют гвоздями.

Шаг 4. Крепление угловых стропил

Для изготовления угловых стропил обычно соединяют две доски сечением 50х150 мм. В одном из верхних углов коробки, в точке соединения балок мауэрлата, вбивают гвоздь и завязывают на нем тонкий шнур. В точке соединения конька и центрального стропила со стороны вальмы также вбивают гвоздь, протягивают к нему шнур и закрепляют. Так обозначают линию диагональных, или угловых, стропил. Их длина должна быть одинаковой, иначе крыша будет неровной. Подготовленное стропило поднимают наверх, выставляют вдоль разметки и соединяют с коньковым брусом и мауэрлатом. Свес стропила составляет примерно 50-70 см.

Шаг 5. Установка нарожников

Для закрепления диагональных стропил используют нарожники – укороченные стропила, упирающиеся нижним концом в мауэрлат и расположенные под прямым углом к коньковому брусу. Они крепятся с шагом 60 см, начиная от крайнего рядового стропила. По мере приближения к диагонали, нарожники делают все короче. Теперь необходимо укрепить конструкцию затяжками и раскосами, а также установить дополнительные вертикальные опоры.

Если длина пролета под диагональным стропилом больше 7 м, требуется установить еще одну опору на расстоянии четверти длины пролета от угла чердака. Нижний конец стойки должен опираться на балку перекрытия. В случае, когда балка находится дальше обозначенного места или вовсе отсутствует, вместо вертикальной стойки крепят шпренгель – горизонтальную перемычку из бруса, торцы которой прибивают к нарожникам.

Шаг 5. Монтаж обрешетки

Когда все опоры установлены, можно набивать обрешетку. Для четырехскатной крыши обрешетка выполняется так же, как и для двускатной. Сначала крепится гидроизоляционна я мембрана, на каждом скате отдельно. Стыки тщательно проклеивают скотчем, а затем поверх мембраны набивают тонкие рейки для обеспечения воздушного зазора. Доски набивают с шагом до 40 см, в зависимости от вида кровли, и обязательно перпендикулярно стропилам.

На этом сборка стропильной системы считается завершенной. Остается только утеплить конструкцию, уложить кровельное покрытие, смонтировать ветровые планки и обшить свесы. Чтобы четырехскатная крыша смотрелась более стильно, рекомендуется установить на скатах наклонные или прямые окна.

Видео — Четырехскатная крыша своими руками

Одним из важных этапов при строительстве дома является создание крыши. От ее правильного выбора и возведения зависит не только внешний вид дома, но и внутренний комфорт. Для загородных домов, как правило, выбирают четырехскатную крышу, которая имеет множество преимуществ перед остальными видами покрытия, но и ее возведение требует знания множества нюансов.

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Преимущества четырехскатной крыши

В первую очередь четырехскатная крыша обеспечивает равномерный прогрев помещения со всех сторон. Кроме того, пространство под крышей образует теплый и большой чердак, в итоге при строительстве одноэтажного дома вы получаете по сути два этажа, причем на чердачном пространстве можно обустроить мансарду.

Говорить о том, что такая крыша отлично защищает от непогоды, наверное, даже не стоит, а вот то, что этот вид покрытия более устойчив к воздействию ветра знают немногие. Такая крыша позволяет закрыть конструкцию практически любой сложности в отличие от двускатной крыши, которая предназначена в основном для стандартных строений.

Пример четырехскатной крыши в оригинальном проекте жилого дома

Устройство четырехскатной крыши позволяет включить в ее конструкцию дополнительные элементы, которые служат не только декоративным элементом, но и несут функциональную нагрузку. Это могут быть чердачные и слуховые окна, которые оживят внешний вид дома, или панорамные, расположенные в самом теле крыши.

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

1. Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

Пример четырехскатной шатровой крыши у коттеджа

• В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
• Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.

Параметры, учитывающиеся при возведении четырехскатной крыши

Подобное покрытие, пожалуй, самое сложное в изготовлении в основном благодаря тому, что такая крыша является одной из самых тяжелых, которые используются при частном строительстве.

Поэтому прежде чем приступать к ее возведению, необходимо создать проект, учитывающий все нагрузки, которые будут влиять как на саму крышу, так и на строение.

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

• Общий вес самой конструкции, который складывается из массы кровельных материалов и различных видов изоляции;
• Вес дополнительных элементов, таких как окна, антенны, лестницы и прочее оборудование, располагающееся непосредственно на поверхности крыши;
• Нагрузки от ветра, снега и других осадков, при этом для расчета берутся среднестатистические данные, присущие региону, в котором проводится строительство.

Проект коттеджа с мансардой, верандой и четырехскатной крышей

Конструкция разбивается на отдельные участки, для каждого из которых проводится отдельный расчет. При этом учитывается тот факт, что большинство элементов в реальном состоянии находятся в наклонном положении и их размеры бумаге не соответствуют истинным.

Также проектирование крыши проходит с учетом стандартных габаритов используемых материалов, это избавит от дополнительной работы по обрезке и подгонке и существенно сократит объем отходов. Доверить создание проекта лучше все же профессионалу, так как правильно рассчитать конструкцию доступно не каждому человеку, особенно если запланировано много дополнительных элементов.

В проекте, который предоставит специалист, кроме чертежа стропильной системы, должны быть приведены расчеты по длине стропил, расположение обрешетки и схемы узлов соединения всех элементов как основных, так и дополнительных.

Какой материал выбрать для стропил и кровли

В качестве материала для стропильной системы, как правило, выбирается древесина лиственницы или сосны, которую тщательно проверяют на отсутствие дефектов и трещин.

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Более влажный брус в обязательном порядке нужно предварительно просушить, так как монтаж стропильной системы, выполненный из мокрого дерева, приведет при усушке к деформации и перекосу всей конструкции.

Сечение бруса, используемого при строительстве, должно быть определено в процессе разработки проекта. Но в некоторых случаях допустимо применить альтернативный вариант, когда применяется доска с сечение 5х10 см и 5х20 см.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Кровельный материал, который используют для покрытия, выбирают в зависимости от климатической зоны, предназначения чердачной зоны и угла наклона крыши.

• Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
• Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
• Крыша в 10-20 градусов закрывается шифером или рулонным материалом.

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.

При этом нужно учитывать несколько факторов:

1. В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

Проект одноэтажного дома с оригинальной четырехскатной крышей

• Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
• Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
• При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

При покупке материала не старайтесь экономить в ущерб качеству, древесина не должна иметь дефектов и изъянов.

Особенности монтажа четырехскатной крыши

Главная задача при обустройстве крыши правильно изготовить стропильную систему, именно от нее и зависит прочность и жесткость конструкции:

1. В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
2. Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

Проект двухэтажного дома с четырехскатной крышей

• Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
• Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
• Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
• Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Кстати, четырехскатные крыши являются отличным вариантом для применения на различных беседках. Так как подобная крыша очень похожа на шатер, то она прекрасно защищает от непогоды и пользоваться беседкой можно, невзирая на дождь или жару.

К тому же выглядят такие строения довольно привлекательно и современно, благодаря чему отлично вписываются в окружающий ландшафт.

А вот использовать четырехскатную кровлю для бани достаточно нецелесообразно, так как цена этой конструкции существенно выше, чем стоимость обычной двускатной крыши. При этом в чердачном помещении баня определенно не нуждается. Однако если ландшафтный дизайн предполагает строительство всех зданий в одном стиле, то никто не мешает изготовить подобную крышу и для бани.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Особенности проектов частных домов и коттеджей с четырехскатной крышей. Как сделать такую кровлю своими руками фото и видео.

Одноэтажный дом с вальмовой крышей

Для того чтобы не путаться в понятиях кровли и крыши специалисты дают специальное определение. Верхний слой крыши, который призван защитить дом от таких атмосферных явлений, как ветер, снег, дождь, град – это и есть кровля. Сами же крыши различают несколько основных разновидностей – плоские (с уклоном не более 3 градусов) и чердачного типа. Вот именно к последним и относятся вальмовые крыши.

Разбираемся с понятием – вальмовая крыша

Четырехскатные типы с различными вариациями носят название вальмовой крыши. Геометрическая форма одной пары скатов выполнена в форме трапеции. Вторая пара скатов – треугольные. Как раз треугольные элементы и носят название «Вальмы». Именно от этого элемента крыша и берет свое название. Классические вальмы расположены от конька до карнизов.

Если нижняя линия ската находится выше уровня карниза, то перекрытия с такой формой носят название «Полувальмовые».

Такую форму чаще всего можно встретить на возводимых коттеджах и загородных дачах. Несмотря на свою необычную форму, они вполне практичные и весь дом приобретает красивый и неповторимый внешний вид.

Особенности вальмовых крыш

Для тех, кто выбирает, как защитить свое строение от непогоды лучше заранее ознакомиться с достоинствами и недостатками вальмовых крыш.

Сначала поговорим о преимуществах

• Она лучше других призвана защищать от всевозможных атмосферных явлений. За счет отсутствия в ее конструкции строго вертикальных элементов сильно снижается сопротивление ветру. Как следствие такие крыши более устойчивы к деформациям конструктивных элементов;
• Такая кровля, выполненная с соблюдением всех требований по строительству обязательно обратит на себя внимание за счет своей эффектной формы. Такая особенность этих крыш служит определяющим фактором при выборе;
• Дополнительные угловые ребра жесткости придают повышенную жесткость и, как следствие, способны выдерживать большие нагрузки;
• Благодаря своей форме, площади всех элементов практически одинаковы. Поэтому солнечные лучи, попадающие на поверхность, распределяются по всей поверхности более равномерно;
• Кроме защиты от перегрева она лучше сохраняет тепло в зимний период;
• Благодаря своей конструкции позволяет оборудовать дополнительное чердачное помещение или обустроить мансарду.

Слабые места вальмовых крыш

• Основной минус – требуется затратить гораздо больше материальных ресурсов. На ее обустройство уходит много времени и дополнительных усилий;
• Без проектных расчётов геометрических элементов, перед возведением крыши, не обойтись. Иначе качественное выполнение невозможно в принципе;
• Полезная чердачная площадь в четырёхскатных кровлях уменьшается. Существенно расширить чердачное помещение или мансарду не получится;
• Без знания технологии возведения, ее очень сложно сделать своими руками. Даже при условии выполнения строительных работ профессиональными бригадами, время на возведение потребуется больше по сравнению с традиционными двускатными крышами.

Вальмовая крыша и ее разновидности

По своему строению она имеет несколько типов конструкции.

Голландская кровля

Характерной чертой крыш такого типа является расположение нижнего края вальмы выше уровня ската. Так, появляется возможность обустроить удобную мансарду и от этого голландские кровли только выигрывают. Потолок в пристройке будет скошен только с двух сторон. Климатические особенности региона происхождения крыши, со снежными зимами, диктуют необходимость в устройстве более крутых склонов с небольшими свесами.

Крыша эркера

Архитектурные элементы дома, вынесенные за пределы основного фасада, называют эркерами. Такие выступы – эркеры – используются во внутреннем пространстве дома или как зимний сад или дополнительный уголок отдыха.

Есть ли еще преимущества у данной конструкции?

За счет применения эркера можно увеличить внутреннюю площадь помещения в доме с любой стороны здания, за счет чего повышается возможность конструировать дом по своему вкусу.

Обычно владельцы домов пристраивают эркер, чтобы расширить размеры столовых и гостиных. Очень изысканно смотрится применение витражей и текстурированного стекла для оформления эркера, из окон которого открывается прекрасный панорамный вид.

Также эркер дает возможность улучшить освещение внутреннего пространства комнаты. Добавляет света и воздуха всему зданию.

Шатровая кровля

Отличительная особенность таких крыш это наличие всех четырех вальм одинаковой формы, которые расположены под одним углом. Такие особенности нашли свое применение в домах квадратной формы.

Как рассчитать высоту вальмой крыши

• Общее число скатов;
• Углы наклона конструктивных элементов;
• Форма;
• Тип материала покрытия;
• Предпочтения владельца дома.

Также на выбор угла наклона скатов трапеции вальмовой конструкции (от 5º до 60º) влияет традиционная ветровая и снеговая нагрузка в данном регионе. При большой снеговой нагрузке угол наклона лучше увеличить. Это вызывает усложнение конструкции крыши и, как следствие, увеличение расхода материалов.

Если в регионе преобладает ветер, угол обычно уменьшают.

Особенно хорошо выдерживают ветровую нагрузку шатровые (за счет одинаковой формы и площади скатов) в регионах без определенного направления ветра.

Принцип расчета высоты вальмой перекрытия такой же, который используется для определения высоты двускатных.

Угол наклона элементов чаще всего выбирается в диапазоне 30º-50º. При меньших углах наклона велика вероятность того что на поверхности будет накапливаться снег, а это вызывает дополнительную нагрузку на стропильную систему.

При уклоне, который превышает 50º, на систему стропил увеличивается ветровая нагрузка.

Как рассчитывается 4-х скатная крыша.

Длина основания (a)

Ширина основания (b)

Угол наклона скатов (градусы)

Длина вальмовых стропил

Площадь поверхности кровли

Высота мансарды также влияет на высоту вальмой кровли.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Приступать к строительству любого дома невозможно без грамотно составленного проекта. Именно в нем будут отображены все данные относительно размеров, расположений комнат и используемых материалов. Сегодня очень распространенным остается вариант дома с четырехскатной кровлей. Это связано с тем, что подобные постройки довольно вместительные, имеют привлекательный вид и могут выступать в качестве круглогодичного жилища.

Проекты одноэтажных

Одноэтажные конструкции с четырехскатной крышей – это отличное решение для дачи или частного дома, в котором можно будет жить с комфортом на протяжении всего года.

Проект No1

У этой конструкции общая площадь составляет 139 м2, а вот размеры – 11х15 см. Всего в нем расположились 4 помещения, из них 3 спальни. Цоколь, гараж и мансарда проектом не предусмотрены. Отделка выполнена из дикого камня.

Одноэтажный дом с четырехскатной крышей 139 м2

При строительстве стен использовался пеноблок или газобетон. Согласно проекту, в доме имеются: комната для приема гостей кухня, холл, кладовая, прихожая, бойлерная, 3 спальни, 2 санузла, зимний сад. А вот как выглядят каркасные дома в скандинавском стиле, можно увидеть на фото в данной статье.

Проект No2

Общая площадь строения составляет 58 м2, а вот жилая – 32 м2. Габариты строения – 10х8 м. Мансарда, цоколь и гараж проектом не предусмотрены. В качестве облицовки использовалась штукатурка.

При возведении стен задействовали пеноблок или ячеистый бетон. Основание свайно-ростверкового типа. В доме имеются: тамбур, бойлерная, парилка, санузел, холл, комната для гостей, кладовая и спальня. Также будет интересно увидеть, как выглядит дом в американском стиле.

Проект No3

У этого дома общая площадь составляет 65 м2, а жилая – 44 м2. Его размеры – 9х9 м. Мансарда, цокольное помещение и гараж отсутствуют. Для отделки фасада используется штукатурка. В доме имеются прихожая, котельная, холл, санузел, 2 спальни, ванная, гостиная и кухня.

Проект No 4

Этот проект предполагает дом, общая площадь которого составляет 61 м2, а жилая – 35 м2. Габариты постройки – 8х10 м. Цоколь, гараж и мансарда отсутствуют. В качестве внешней отделки используется штукатурка. Стены возводились из ячеистого бетона или пеноблока. А вот какие существуют проекты красивых домов в классическом стиле, и как они выглядят. поможет понять данная статья.

Основание представлено в виде ленточной монолитной железобетонной плиты. В доме сосредоточены такие помещения, как тамбур, бойлерная, парилка, санузел, спальня, холл, гардероб, гостиная.

Проект No5

Общая площадь одноэтажного дома составляет 132 м2, а жилая – 68 м2. Цоколь, гараж и мансарда отсутствуют. В качестве наружной отделки используется облицовочный кирпич. Возводятся стены из ячеистого бетона или пеноблока.

Согласно проекту, в доме сосредоточены такие комнаты: прихожая, холл, гостиная, 3 спальни, 2 санузла, столовая, кухня, кладовая. А вот как выглядят проекты небольших двухэтажных домов из кирпича, и как происходит их строительство, очень подробно изложено в данном видео.

Проекты двухэтажных

Выбирать двухэтажный дом с четырехскатной кровлей стоит большой семье, так как подобные конструкции довольно вместительные.

Проект No1

Это двухэтажный дом, имеющий полноценный второй этаж, выполненный в традиционном стиле. Согласно проекту, в доме имеется просторное техническое помещение, которое можно оборудовать под хранение инструментов. Дневная часть дома поделена на гостиную, столовую и кухню. Под лестничным маршем сосредоточена небольшая кладовая. В просторной комнате на 1-ом этаже может находиться кабинет, который в случае необходимости можно будет переделать в гостиную. На втором этаже находится 3 просторные спальни и 2 санузла.

Размером 225 м2

Общая площадь дома составляет 225 м2, а жилая – 172 м2. Кровля выполнена под наклоном 30 градусов. Ее площадь составляет 255 м2. Стены возводятся из керамических блоков или ячеистого бетона. Перекрытие цельного типа. Для покрытия крыши применяют керамическую черепицу, металлочерепицу.

А вот как выглядят модульные дачные дома, и как происходит строительство такого дома, поможет понять данная статья.

Как выглядит одноэтажный дачный каркасно щитовой одноэтажный дом 4х6 , можно увидеть в данной статье: http://2gazon.ru/postroiki/zhilye/karkasno-shhitovye-dachnye-doma.html

Возможно вам также будет интересно узнать о том, какой дом построить для постоянного проживания, и по каким параметрам его стоит выбирать.

Проект No2

Этот двухэтажный дом характеризуется боковым расположением гаража и наличием кабинета на первом этаже. Дом выполнен в классической форме, которая выгодно смотрится с колористическим оформлением экстерьера. Благодаря сдержанному дизайну все внимание сосредоточено на панорамном остеклении второго этажа.

Даже при планировке внутренней зоны соблюдалась гармония. На первом этаже находится дневная зона. Это комната для гостей и кухня. Из гаражного помещения через отдельную гардеробную имеется выход в дом. Еще на первом этаже находится ванная и дополнительное помещение.

размером 162 м2

На втором этаже сосредоточены 4 спальни, которые формируют ночную зону. Самая просторна комната имеет выход на балкон. Там можно будет летними теплыми вечерами сидеть за чашечкой чая и просто отдыхать. Каждая спальня оборудована встроенным шкафом. А вот ванная общая.

Общая площадь постройки составляет 162 м2, а жилая – 137 м2. Кровля выполнена под наклоном 25 градусов, ее площадь составит 191 м2. При возведении стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Для обустройства кровли может применяться керамическая черепица, металлочерепица или цементно-песчаная черепица. А вот как будет выглядеть план дома 8на8 с мансардой из кирпича, и насоклько хорошо выглядит данный проект дома, поможет понять данная статья.

Проект No3

Этот проект предполагает возведение компактного двухэтажного дома, выполненного в строгом стиле. Лаконичную форму выделяет четырехскатная кровля и выверенная облицовка фасада. Проживать в таком доме с комфортом могут 4 человека.

Еще на первом этаже имеется просторная ванная. На втором этаже сосредоточены 3 спальни. В одной из них находится гардеробная. Еще на втором этаже есть общая ванная.

Размером 114 м2

Жилая площадь дома составит 114 м2. Кровля выполнена под наклоном 22 градуса, ее площадь составляет 114 м2. Для возведения стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Обустройство кровли может осуществляться при помощи керамической черепицы, металлочерепицы и цементно-песчаной черепицы.

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

1. Классическая. У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
2. Шатровая . Этот вариант предполагает сведение всех ребер в одной центральной точке.
3. Датская вальмовая . У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
4. Ломаная или мансардная вальмовая . Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

На видео — классическая четырехскатная крыша:

Дома с четырехскатной кровлей сегодня остаются одними из самых востребованных. Такая популярность вызвана тем, что существует возможность оборудования дополнительной комнаты. Для обустройства такой кровли часто задействуют металлочерепицу или керамическую черепицу. Приведенные выше проекты можно использовать для строительства уютного и полноценного дома для круглогодичного проживания всей семьи с комфортными условиями.

Вальмовая крыша: 65 фото частных домов

Вальмовая крыша — одна из самых прочных и устойчивых кровельных конструкций, преимущества которой несколько веков назад оценили в Европе. Хотите, чтобы кровля вашего дома была не только эстетичной, но и надежной — выбирайте вальмовую конструкцию. А наша фото-подборка поможет вам найти дизайн по душе.

Двухэтажные дома

Установив вальмовую крышу, хозяева частного двухэтажного дома получают красивую и практичную кровлю, под которой появляется дополнительный этаж для проживания.

Вальмовая конструкция — это некая вариация двускатной кровли, у которой два ската имеют трапециевидную форму, а два других — треугольную.

Все скаты вальмовой или полувальмовой крыши обычно имеют крутой уклон, поэтому такая конструкция хорошо противостоит сильным ливням и снегопадам. Колоритный эко-антураж подобным кровлям придают с помощью натуральных покрытий: тростникового (камышового), черепичного, сланцевого или металлического.

Одна из разновидностей вальмовой кровли — полувальмовая голландская крыша с усеченными треугольными скатами. На фото — частный дом современного дизайна с битумным кровельным покрытием, создающим иллюзию натуральной черепицы.

Одноэтажные дома

Лаконичная фальцевая крыша из серебристой оцинковки удачно дополнит дизайн одноэтажного дома с фасадами из пестро-красного кирпича.

Все разновидности вальмовой крыши выглядят намного оригинальнее, чем обычная двухскатная кровля, но затраты на материалы и монтаж будут внушительными. Особенно, если коттедж состоит из нескольких жилых помещений, а сама крыша сложна по конфигурации, как вы видите на фото.

Вальмовая крыша позволяет значительно расширить полезное пространство дома и оборудовать комфортную спальню, кабинет, библиотеку или детскую на чердаке.

Вальмовая кровля демонстрирует повышенную прочность при значительной ветровой нагрузке. Если вы живете в равнинном регионе, а ваш дом расположен на открытой местности, то такая крыша будет оптимальным вариантом.

В сравнении с двускатной конструкцией, вальмовая кровля — более рациональный вариант для обустройства мансарды: как со слуховыми окнами, так и с оконными проемами в плоскости кровельного покрытия. Именно такой, более экономичный вариант с окнами, врезанными в скаты, изображен на фото деревянного дома со сланцевой вальмовой крышей.

Мансардные крыши

Вальмовая кровля с мансардой идеальна в том случае, если вы хотите рационально использовать подкровельное пространство.

Тандем вальмовой и полувальмовой крыш темного цвета красиво оттеняет белые фасады фахверковой конструкции.

Обустройство мансарды со слуховыми окнами позволит вам разместить под крышей несколько светлых и просторных жилых комнат.

Мансарду можно предусмотреть не только под вальмовой крышей основного здания, но и над пристройкой к дому, например, над гаражом.

Если вы решили построить бюджетный дом в английском стиле, то для отделки фасадов лучше всего взять клинкер или декоративный камень, а вальмовую кровлю покрыть материалом, имитирующим керамическую черепицу.

Крыша со слуховым окном

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

Дома с эркером

Эркер часто становится не только эффектным фасадным элементом, но и позволяет создать уютную и хорошо освещенную зону в гостиной, столовой или спальне.

Чтобы покрыть полукруглый эркер, выступающий за пределы фасада, используют шатровые и конусные конструкции, которые прекрасно гармонируют с вальмовой крышей.

Эркер нередко служит своеобразным «стержнем», на который «нанизаны» все этажи дома, как на фото этого современного коттеджа с каскадной вальмовой крышей.

Четырехскатные крыши

Четырехскатная кровля вальмового типа — традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.

Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.

Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.

Самое сложное в обустройстве вальмовой крыши — это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.

Крыша беседки на фото — классический вариант четырехскатной вальмовой конструкции с двумя скатами-трапециями и двумя скатами-треугольниками. Такая крыша оптимальна для различных хозяйственных построек: павильонов, гаражей, летних кухонь.

Двухскатные полувальмовые кровли

Двускатная кровля полувальмовой конфигурации стала удачным архитектурным решением для дизайна колоритного дома с арочными окнами и полукруглой террасой на мансардном этаже.

Мягкая рулонная кровля под черепицу — бюджетное решение для монтажа двухскатной крыши.

Полувальмовые кровли смотрятся по-европейски благородно и стильно, особенно в сочетании с вертикальным озеленением фасадов.

На фото — двухскатная крыша с полувальмами и слуховыми окнами в датском стиле.

Ломаная вальмовая крыша

За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.

Мягкая рулонная черепица — современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.

На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.

Небольшие изгибы вальмовой кровли по краю скатов — практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.

Вальмовые крыши из Ондувиллы

Колоритная Ондувилла под коричневую черепицу эффектно завершает образ дома в классическом стиле.

Красная вальмовая крыша из Ондувиллы под натуральную черепицу удачно гармонирует с фасадами нежно-персикового оттенка.

В проекте дома, построенного в Бурунди, предусмотрены вальмовые крыши из Ондувиллы над основным зданием и крыльцом.

Крыша из Ондулина

Вальмовая кровля из красного Ондулина стала интересным акцентом в архитектуре частного коттеджа в стиле кантри, построенного в Турции.

Волнистый Ондулин прекрасно смотрится на вальмовых крышах — двухэтажный дом на Филиппинах со светлыми фасадами и коричневой кровлей — яркий тому пример.

Кровли из металлочерепицы

Вальмовая крыша очень красиво смотрится в случае прямоугольной планировки дома с четкой осевой симметрией, подчеркнутой парой эркеров по фронту.

Обязательный элемент при обустройстве кровли из металлочерепицы — это снегозадержатели, препятствующие лавинному сходу снежного покрова с крыши.

Усадьбы викторианского стиля с четырехскатной кровлей — традиционный вариант английской архитектуры. Причем вальмовой крышей покрывают не только сам дом, но и пристройки: крыльцо, веранду или гараж.

Кирпичный коттедж на две семьи привлекает взгляд своей самобытностью: терракотово-красными фасадами, вальмовой крышей из металлочерепицы черного тона и белым архитектурным декором.

Вальмовая крыша этого кирпичного коттеджа эффектно скомбинирована с шатровой кровлей над гаражом и конусной — над эркером.

Вальмовая крыша: 65 фото частных домов

Красивые фото вальмовой крыши частных домов. В обзоре представлены: двухэтажные и одноэтажные дома, двухскатные и четырехскатные кровли, мансарды, а также многие другие виды.

Если сравнивать разновидности проектов малоэтажных домов и коттеджей, постройки с вальмовой крышей останутся явно не на последнем месте. Прежде всего, даже одноэтажный дом под вальмовой крышей смотрится куда дороже и эффектнее двухскатного варианта. Существует множество мнений и теорий, поясняющих, почему людям нравятся дома с вальмовой кровлей, и в подавляющем большинстве симпатии не связаны с явными преимуществами потребительского характера. Просто вальмовая крыша удобнее и симпатичнее.

Какие варианты вальмовых крыш наиболее распространены

Среди наиболее распространенных разновидностей крыш на основе вальмы можно условно выделить несколько типовых решений:

• Шатровая крыша с симметричным расположением скатов крыши
• Полувальмовая схема или голландка
• Датский вариант вальмовой крыши
• Комбинированные вальмовые варианты с двухскатной и ломаной конструкцией.

Название вальмовая крыша получила из немецкой строительной терминологии, и первоначально обозначала четырехскатную крышу с шатровым расположением скатов. Позже так называли все конструкции, у которых было более двух скатов.

Преимущества вальмы для одноэтажного дома

Вальмовая или шатровая форма имеет куда более серьезные возможности, особенно для одноэтажного дома. Невозможно построить низкую и очень покатую крышу, у которой значительную часть кровли, вообще, используют в качестве навеса над огромной террасой. Такие проекты дома характерны для теплых равнинных зон, где мощные порывы ветра сочетаются с избытком солнечного света и тепла.

Шатровая схема

В таких условиях от каркаса кровли требовалось с помощью широкого свеса обеспечить большую площадь затененного пространства над террасой или входным крыльцом. Чтобы каркас обладал высокой устойчивостью и прочностью, скаты нужно было выполнять симметричными, с равномерно распределенной нагрузкой по всей коробке здания.

В отличие от других конструкций вальмовой крыши, пространства под кровлей было мало для формирования второго этажа, но более чем достаточно для чердака. В степных зонах риск обрушения стропил под тяжестью снега был минимальным из-за сильных ветров, поэтому наклон зачастую диктуется устойчивостью кровельных материалов. Чем выше наклон, тем сложнее укладка жестких черепичных или шиферных листов.

Шатровая схема не ограничивается только низкими скатами кровли. Очень живописно выглядят разнообразные «теремки», стилизованные под сказочные или фантастические варианты дома.

Дом получается практически квадратной формы с очень высокой крышей. Обычно рядом нет ни высоких деревьев, ни крутых склонов холмов или гор, способных защитить фасад и крышу от сильных порывов ветра в невыгодном для постройки направлении. Но благодаря применению вальмовой конструкции каркас получает достаточный запас прочности и устойчивости, сохраняя свои размеры и высоту. Высокая посадка кровли дает для одноэтажного дома еще одно помещение в виде мансарды.

Вальмовая крыша дает возможность достаточно просто оформить мансардное помещение путем расширения чердака одноэтажного дома. Иногда даже окна и балконы в таких мансардах выполняют наклонными или комбинированного типа.

Голландская полувальма

В более холодных северных широтах вальмовая схема применяется как в чистом виде, так и в виде отдельных модификаций. Один из таких вариантов использования вальм можно увидеть на голландском типе, называемом полувальмой.

В противоположность предыдущему варианту, «голландка» очень близка к обычной двухскатной конструкции, но с маленькими, в треть от классического размера, вальмами. Небольшой скат, примыкающий к коньку крыши, служит одновременно и навесом над террасой второго этажа. Сложно изготовить подобный навес более рациональным и удобным способом. Такой тип построения позволяет увеличить чердачное помещение до размеров полноценной комнаты и одновременно закрыть самый критический участок крыши одноэтажного дома от косых проливных дождей.

Большое и теплое пространство над первым этажом давало ряд преимуществ. Оно использовалось, как полноценное жилое помещение, чуть более холодное, чем первый этаж, но более сухое и защищенное от сырости, там проживали в летний период. Нижний этаж преимущественно использовался для проживания в сухое и холодное время года, при этом большая теплая «подушка» над головой хорошо утепляла нижнее помещение. Зимой верхний этаж под вальмовой крышей мог сдаваться, как временное жилье.

Внешний вид дома с полувальмой выглядит немного непривычно для нас и очень «по-европейски». Поэтому использование «голландки» стало привычным для коттеджей и загородных домов в северных широтах европейской части РФ.

Датская полувальма

Еще один вариант скандинавской схемы называется датской полувальмой. В отличие от голландского типа, в такой системе вальма строится не в верхней части конструкции, а в нижней, как бы оголяя часть пространства, прилегающего к коньку кровли одноэтажного дома. Зачастую скаты на подобной конструкции выполняются ломанными с двумя плоскостями: верхняя часть с острым углом, обеспечивающим легкий сход снега и дождя, и нижний скат, более пологий, дающий увеличенное до ширины жилой комнаты чердачное пространство.

Во фронтальной части конька обычно устанавливаются окна чердака. Если присмотреться внимательно к конструкции датской вальмовой крыши одноэтажного дома, можно заметить, что схема компоновки скатов как бы разбита на две части: высокий конек и максимально покатые скаты в нижней части кровли.

Такую конструкцию использовали жители приморских городов. Она, так же, как и «голландский» тип крыш, призвана наилучшим образом сохранить тепло, и в то же время максимально поднять трубу печки для обеспечения эффективного сжигания топлива в сырую погоду. Кровля как бы получала одновременно высокий конек и низкие покатые скаты, без значительного увеличения парусности кровли одноэтажного дома. На схеме старой усадьбы с датской крышей видно, что в одноэтажном доме обязательно имелось помещение над первым этажом и крошечный чердак, которого хватало, чтобы утеплить и мансардное помещение.

Кроме того, такая конструкция одноэтажного дома имеет очень интересную особенность — при очень плотной застройке буквально стена к стене, на крыше, в районе выхода печной трубы, было достаточно свободного воздушного пространства. Поэтому даже слабый ветерок выдувал продукты горения и дым от угля и дров, тем самым спасая жителей одноэтажного дома от риска задохнуться в угольном угаре.

В современной архитектуре датская конструкция кровли одноэтажного дома позволяет располагать деревья очень близко к стенам дома. Крона деревьев хорошо уживается с острыми скатами у конька и пологими у нижней части кровли одноэтажного дома.

Зачастую к одному из скатов классического варианта вальмовой крыши встраивают конструкцию эркера — полукруглой пристройки, позволяющей значительно увеличить объем и освещенность главного зала в доме. Здания с эркером даже в одноэтажном исполнении выглядят намного эффектнее обычного решения. Чаще всего вальмовый скат здания переходит в конструкцию с эркером. Особенно удачным выглядит дизайн одноэтажного дома, если первый этаж основной постройки находится выше входа с эркером.

Иногда конструкцию с эркером намеренно увеличивают до второго этажа, не разрывают кровлю пристройки с вальмовой крышей дома. В этом случае эркер выглядит, как башня, и усиливает впечатление от облика всего здания.

В одноэтажных домах вальмовая кровля может быть составлена из нескольких скатов, переходящих друг в друга ступенькой. Это позволяет отказаться от старой и неинтересной длинной и вытянутой конструкции дома в пользу нескольких построек, как бы примыкающих друг к другу и образующих одно законченное здание.

Вальмовую конструкцию крыши применяют как в чистом виде, так и в сочетании с обычными двухскатными крышами. Общее впечатление от одноэтажного дома только усиливается. Хозяева выбирают такие архитектурные решения, в первую очередь, из-за большого чердачного помещения, в двухскатном варианте, вторая часть — вальмовая смягчает общий дизайн и делает всю композицию одноэтажного дома более современной и утонченной.

Заключение

Вальмовая конструкция для одноэтажного дома де-факто стала своего рода стандартом для степных и лесостепных мест, холмистого ландшафта. Если вы решили построить загородный дом на возвышенности, что является рациональным решением, крышу или ее часть наверняка придется выполнить вальмовой конструкции. Такой вариант будет дороже обычного, но сохранит защиту одноэтажного дома на десятки лет.

Время чтения ≈ 4 минут

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами — деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни — брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек — до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) — накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами — от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка — горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример .

Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.

Чем дом с четырехскатной крышей лучше двухскатного варианта

Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:

• Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
• Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
• Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.

Важно! Конструкция крыши в четыре ската, в отличие от «двушки», обладает высокой степенью адаптации.

Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.

Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки — ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:

Важно! Большинство элементов дополнительных скатов требуют очень тщательной подгонки, поэтому зачастую диагональные стропила и нарожники собирают с предварительным «прихватом» на саморезах, и только после окончательной регулировки заменяют болтовым соединением или сбивают гвоздями.

Четырехскатная крыша своими руками, последовательность работ

Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.

На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.

Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.

Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.

Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.

Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.

На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.

Завершающие операции

После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки — короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.

После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.

Заключение

Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.

21 Фронтон против Шатровой Крыши Фото

Фронтон и вальмовая крыша

Формы двускатной и вальмовой крыш иногда трудно отличить, так как они очень похожи. Однако знание того, какие функции искать, упрощает задачу. Двускатные крыши имеют две (2) стороны форму треугольника. Шатровые крыши имеют четыре (4) стороны , каждая из которых встречается на пике крыши и наклонена к земле.

Тип вашей крыши определяет ветровую устойчивость вашего дома . Во Флориде, Техасе и других штатах шатровая крыша является важным элементом, который влияет на цены на страхование вашего дома . Поскольку ветер может сорвать крышу, компании по страхованию жилья часто предоставляют существенные скидки , если ваша крыша имеет характеристики сопротивления ветра . Скидка называется защита от ветра.

Страховщики начисляют баллы за каждую функцию защиты от ветра, которую имеет ваша крыша, и общее количество баллов равно полученной вами скидке.Существует семь (7) категорий скидок на защиту от ветра, и геометрия крыши является одной из них. Если у вас есть шатровая крыша , вы заработаете баллов скидки на геометрию крыши в счет скидки на защиту от ветра . Двускатные крыши не соответствуют по геометрии крыши, скидка на защиту от ветра.

Ваша крыша должна быть как минимум на 90% шатровой — иметь право на страхование дома, шатровую крышу, скидку на защиту от ветра. Это означает, что ваша крыша не может иметь остроконечные или плоские участки , составляющие более 10% от общего размера периметра.Остроконечные или плоские секции, прикрепленные только к фасции, не закрывающие закрытые жилые помещения, такие как навесы, не учитываются.

Независимо от того, есть ли у вас четырехскатная крыша или нет, если вы установите определенные функции защиты от ветра, вы можете получить другие скидки на защиту от ветра по страховке дома , в общей сложности до 68 процентов от скидки . Кроме того, даже если у вас сейчас нет вальмовой крыши, вы можете изменить свою двускатную крышу, чтобы она стала вальмовой.

Формы вальмовой и двускатной крыш часто комбинируются, создавая другие стили крыш, такие как мансардная крыша, вальмовая и ендовная крыша, коробчатая двускатная крыша и т. д.В целях страхования каждая секция вашей комбинированной крыши должна быть вальмовой до качества для защиты от ветра вальмовой крыши со скидкой .

Комбинированные вальмовые крыши , которые соответствуют для скидки включают:

• Основные вальмовые крыши
• Мансардные крыши
• Комбинированные вальмовые крыши
• Шатровые и ендоварные крыши
• Шатровые крыши
• Шестигранные шатровые крыши
• Шатровые пирамидальные крыши

Давайте покопаемся, чтобы помочь вам понять, как узнать, какая форма крыши у вас есть.

Конструкция двускатной крыши и вальмовой крыши
Основное различие между двускатной и вальмовой крышами заключается в уклоне каждой стороны вашей крыши.

Что такое вальмовая крыша?
Шатровая крыша , или четырехскатная крыша скатывается на со всех четырех сторон . Внешние стороны дома находятся под карнизом крыши, препятствуя стоку воды и снега на сайдинг. Они также препятствуют прямому попаданию ветра на ваш сайдинг.

Этот склон дает вам право на скидку на защиту от ветра при страховании дома, потому что он создает аэродинамическую форму , где ветер отклоняет вверх или вниз . И наоборот, двускатная крыша имеет плоскую сторону, на которую дует ветер без направленного отражения ветра.

Как выглядит вальмовая крыша?
Наиболее распространенная вальмовая крыша представляет собой многоугольник на двух сторонах и треугольную форму на двух других сторонах .Эти сторон образуют простой гребень на вершине .

Шатровые крыши

также могут покрывать различные крылья вашего дома, каждая с отдельной шатровой крышей. Место, где различных шатровых крыш встречаются с , называется долиной . Если ваша вальмовая крыша имеет ендову, вы должны правильно ее гидроизолировать .

Есть еще полувальмовые крыши . Они покрывают все стороны, но две стороны короче . Это позволяет делать карнизы.

Мы рассмотрим некоторые из этих многих возможных вариантов шатровой крыши ниже. Как вы увидите, крыши могут иметь сложную конструкцию, но одна общая черта заключается в том, является ли это вальмовой или двускатной крышей. Если 90 процентов вашей крыши шатровая , то это вальмовая крыша. В противном случае это двускатная крыша .

Варианты вальмовой крыши

Мансардная крыша (вальмовая)
Шатровая мансардная крыша закрывает дом со всех сторон и имеет дополнительный подъем сверху. Это повышение чисто для эстетической ценности и не влияет на защиту от ветра, если крыша не имеет слуховых окон , как это делают многие.

Если ваша мансардная крыша имеет мансардных окон , попросите своего агента спросить у страховой компании , имеете ли вы право на скидку на защиту от ветра . Это может быть приемлемо в зависимости от на номер windows ; если они меньше 90% конструкции крыши, ее следует классифицировать как вальмовую крышу.

Пирамидальная крыша (вальмовая)
Пирамидальная крыша является самой простой вальмовой крышей. Он образует склонов со всех сторон вашего дома и встречается в одном остроконечном месте посередине — совсем как пирамида.

Шатровая крыша
Вальмовая крыша — это конструкция домов, которые выступают более чем на с одной стороны на или еще на сторон. Это « пересечение » , потому что главная шатровая крыша и крыло образуют прямой угол или долину .

Шатровая и ендовная крыша
Шатровая и ендовая крыши покрывают разные крылья , , каждое из которых имеет отдельную шатровую крышу. Место , где встречаются различные вальмовых крыш, называется долиной . Эти крыши имеют такое же сопротивление ветру , как и другие конструкции вальмовых крыш; однако в долинах скапливается дождевых и снеговых вод. Вы должны тщательно гидроизолировать эти области.

Шестиугольная крыша (вальмовая)
Шестиугольное вальмовое вальмо общее с беседками и конюшнями .Он имеет шесть склонов , которые встречаются в центре . Многие круглые дома или круглые секции домов имеют шестиугольную форму крыши.

Комбинированная крыша (вальмовая)
Эта комбинированная крыша похожа на мансардную, но с вальмовой крышей поверх вальмовой. Комбинированные крыши могут быть разных форм , отличных от изображенной здесь.

Как видно из различных вариантов, описанных выше, существует множество форм для вальмовых крыш. Сегодняшняя архитектура обычно сочетает многие из этих и других форм для создания красивых и интересных с архитектурной точки зрения практических и эстетических соображений.

Например, дом может иметь шатровую крышу с круглой 25-футовой библиотекой в ​​форме силоса амбара с шестигранной секцией крыши наверху, а также шатром и ендовой повсюду.

Если комбинированная крыша имеет не менее 90 процентов от общей крыши  как шатровой формы, это   , можно квалифицировать для скидки на вальмовую крышу .

Преимущества вальмовой крыши
Шатровая крыша обеспечивает лучшую защиту от ветра, которая дает право на страхование жилья скидку на защиту от ветра . Он лучше всего подходит для районов с сильным ветром или районов с сильным снегом . Вальмовые крыши обеспечивают более согласованные измерения с каждой стороны крыши. Это упрощает (а иногда и дешевле ) установку карнизов и желобов.

Что такое двускатная крыша?
Двускатные крыши также называются скатными или остроконечными крышами .У них есть только две стороны крыши, спускающиеся по внешним стенам дома.

Они на легче — строят и часто на дешевле , чем крыши других конструкций. Кроме того, двускатные крыши предлагают на больше чердачного пространства, чем вальмовые крыши.

Как выглядит двускатная крыша?
Фронтонные крыши треугольной формы . У них две равные наклонные стороны , которые наклонены под углом . Одна сторона треугольника встречается в середине или пике вашей крыши .

Варианты двускатной крыши
Многие дома имеют разные секции крыши, охватывающие многочисленные части дома или крылья дома. Или архитекторы используют слои на крыше, чтобы добавить привлекательности бордюру. Следовательно, появилось много вариантов двускатной крыши.

Открытые и коробчатые двускатные крыши
Как вы можете видеть на сравнительном рисунке выше, вы можете оставить треугольную секцию фронтона открытой , чтобы создать открытую двускатную крышу, или замкнутой, чтобы создать коробчатую двускатную крышу .Конец в штучной упаковке предназначен в основном для эстетики, а не для функциональности.

Поперечная двускатная крыша
Еще одним вариантом этой формы крыши является скрещенная двускатная крыша. Это две секции фронтона, соединяющие под прямым углом . Обычно вы видите его на Кейп-Код или Дома в стиле Тюдоров .

Передняя двухскатная крыша
Передняя двускатная крыша закрывает вход в дом .У вас также может быть фальшфронтон , , который не является настоящей крышей, а используется для декора . Эта конструкция представляет собой отдельную двускатную крышу, размещенную над входной дверью. В домах в колониальном стиле вы можете увидеть передний фронтон.

Боковые двускатные крыши
Боковой фронтон — это базовая скатная двускатная крыша , где фронтоны   крыши расположены на сторонах дома , а стороны наклонной крыши находятся спереди над входной дверью .Фронтонные концы могут быть как открытыми фронтонами, так и закрытыми фронтонами.

Пересечение / накладная крыша (фронтон)
Крыша с перекрытием пересечения может иметь множество форм , таких как T, L или U или дома более сложной формы . Отличительной особенностью является то, что шатровая часть крыши накладывается на двускатную крышу под углом 90 градусов.

Мансардная крыша (фронтон)
Мансардное окно — это отдельная крытая область , которая выступает наружу из крыши . Обычно содержит окно . Эта функция добавляет больше пространства и света на чердаки и верхние этажи. Большинство мансардных окон имеют двускатную форму, но в качестве альтернативы они могут иметь шатровую форму.

М-образная крыша (двускатная)
Этот стиль крыши буквально выглядит как буква «М». Это сдвоенных М-образных крыш, соединенных , каждая из которых имеет двускатную крышу с ендовой в центре .

Крыша Jerkinhead (двускатная)
Другие названия этой формы крыши включают приподнятый фронтон и подрезанную шатровую крышу .Оба ската сходятся в середине как типичная двускатная крыша, но есть небольшая шатровая секция в передней части . Он предлагает только украшение, а не защиту от ветра .

Крыша солончака (фронтон)
Солтбокс скатов встречается с в центре как у всех двускатных крыш, но один скат на короче чем другой.

Фронтонная крыша (фронтон)
Как и мансардная, эта крыша имеет скатов с двух сторон и еще двускатную крышу сверху , которая встречается посередине .Однако в отличие от мансарды, крыша скаты не покрывают перед и зад дома, только бока . Таким образом, вальмовая крыша имеет две двускатные стороны .

Голландская крыша (фронтон)
Наконец, есть голландская двускатная крыша. Хотя это двускатная крыша, в ее конструкции также присутствуют элементы вальмовой крыши. Это вальмовая крыша с двускатной крышей сверху .Такое сочетание имеет эстетическую привлекательность и создает больше чердачного пространства.

Можно ли заменить двускатную крышу на вальмовую?
Да . Проект включает в себя рефрейминг , который может быть дорогим и трудоемким . Строительство вальмовой крыши стоит от 20 000 до 50 000 долларов , в зависимости от размера вашего дома и стоимости рабочей силы в вашем районе . Но если у вас есть дом меньшего размера с простой конструкцией крыши, ваша вальмовая крыша может стоить всего 5000 долларов , в зависимости от строительных материалов и трудозатрат.

Стоимость вальмовой крыши и двускатной крыши
Строительство вальмовых крыш обходится дороже . Этот более высокий ценник связан с тем, что вальмовые крыши больше и требуют большего количества кровельного материала. Как отмечалось выше, типичный диапазон стоимости составляет от 20 000 до 50 000 долларов.

Однако многие домовладельцы считают, что инвестиции в размере того стоят . Шатровые крыши лучше противостоят сильным ветрам, в том числе ураганам . Итак, если вы живете недалеко от береговой линии или на Аллее Торнадо, , вам обязательно стоит выбрать четырехскатную крышу .Если вашу крышу легко перестроить и построить, может стоить вам меньше.

В противном случае может быть проще установить более качественную распорку на двускатную крышу в менее ветреных районах.

Поскольку двускатные крыши не обеспечивают такой же защиты от ветра, как вальмовые крыши, они с большей вероятностью разорвутся на части . Ураганы могут даже сорвать крышу с ваших наружных стен . Итак, если вы решили сохранить двускатную крышу, проверяйте распорки и осматривайте крышу после каждого шторма.

Страхование вальмовой крыши и двускатной крыши
Как уже упоминалось, страховщиков любят вальмовые крыши . Это единственная форма крыши, для которой компаний по страхованию жилья предлагают скидки . Эти скидки являются значительными, до 68%, , если они также включают другие функции защиты от ветра. Чтобы претендовать на скидку, вы должны пройти проверку у подрядчика по кровельным работам или у лица, имеющего лицензию на проверку защиты от ветра .

Если вы сдадите экзамен, вы получите сертификат защиты от ветра для себя и своей страховой компании; это необходимо, чтобы претендовать на скидку на страхование домовладельцев от ветра.

Однако, не каждая вальмовая крыша имеет право на общую скидку 68% . Чтобы получить полную скидку 68%, ваша крыша должна иметь различные другие функции защиты от ветра, а ее конструкция должна соответствовать требованиям строительного кодекса крыши . Однако вы получите часть 68 % только за шатровую крышу.

Когда вы покупаете страховку , ваша страховая компания должна предоставить Единую форму проверки смягчения последствий для заполнения. Он спрашивает обо всех возможных функциях сопротивления ветра, которые мог установить ваш подрядчик.После заполнения форма показывает вашему страховщику, какие скидки применяются к вашей крыше. Ваш инспектор по крышам должен заполнить и подписать эту форму для вас.

Вы можете прочитать больше об этом в нашей подробной статье Как заполнить форму проверки смягчения последствий ветра .

Насколько ваша вальмовая крыша сэкономит вам на страховании жилья?
Правильная крыша может сэкономить денег на страховых премиях . Теперь, когда вы знаете, что у вас есть вальмовая крыша, знаете ли вы, предоставляет ли ваша страховая компания скидку на вальмовую крышу? Вы знаете, получаете ли вы скидку на защиту от ветра?

Специальные скидки на защиту от ветра также применяются для двускатных крыш, например.г., если у вас есть градостойкая черепица и штормовая черепица , это дает вам право на скидку.

Имеет смысл проверить тарифы других страховых вашего текущего перевозчика чтобы узнать, получаете ли вы максимальные скидки! Или, по крайней мере, узнайте, ваша текущая компания предоставляет вам эти скидки.

Независимо от того, имеете ли вы право на вальмовую крышу, скидки на защиту от ветра и атмосферостойкую крышу имеют важное значение.Но так начинается с приличной премии. Страховые компании домовладельцев знают, что у вас есть выбор на этом конкурентном рынке, поэтому вам следует сравнить страховые тарифы и покрытие , чтобы обеспечить наилучший полис.

Нажмите ниже и начните бесплатное онлайн-предложение по страхованию жилья. Один из наших лицензированных агентов по страхованию домовладельцев поможет вам получить наилучшие возможные скидки на крышу. Они помогут вам определить ваш тип крыши и какие скидки применимы к вам.

Надеюсь, это поможет!

Проверьте скидки на страхование крыши сегодня

К вашим услугам,
Молодой Альфред

Кирпичные дома с шатровой крышей: Фото 3 (S-589)

Название

Кирпичные дома с четырехскатной крышей

Дата

[1890-1910]

Номер телефона

БХС 207-24-16

Содержание

5 фотографий.

Резюме

Фото 1 — Каменный дом с кукурузным полем и восемью людьми впереди. Флэтайроны видны вдалеке. (S-594)
Фото 2. Шесть женщин и детей позируют перед кирпичным домом и внутри него, за белым частоколом. Номер 29 на входной двери. (S-528)
Фото 3. Дом из светлого кирпича с искусной отделкой крыльца и декоративными каменными перемычками. Белый забор из штакетника.(S-589)
Фото 4 — Большая группа людей собралась возле двухэтажного дома с велосипедом и лошадью с повозкой. Sturtevant (S-573)
Фото 5 — Крупный план людей и дома. Пожилой мужчина с длинной белой бородой. Стертевант (S-542)

История

Вальмовая (или четырехскатная) крыша скатывается к карнизам со всех четырех сторон. Когда здание квадратное, шатровая крыша заострена наверху, как пирамида.Когда здание прямоугольное, шатровая крыша образует наверху конек. Вальмовая крыша не имеет фронтона.

Условия использования

ПРАВА: Исторические фотографии и документы с исходным кодом BHS принадлежат Историческому обществу/музею Боулдера и требуют указания авторства при использовании. Эти предметы находятся на постоянной основе в Краеведческой библиотеке Карнеги. Никакие дубликаты материалов не могут быть депонированы или помещены в файл в любом другом архиве, музее, библиотеке или подобном хранилище.Вопросы авторского права являются обязанностью пользователя.

Формат

Фотографии.

Автор

Стертевант, Дж. Б. (Джозеф Бевьер) 1851-1910

Субъекты

Жилые дома — Колорадо
Кирпичные дома — Колорадо
Кукуруза — Колорадо

Коллекция

А.Коллекция А. Паддока: Исторические здания

Примечание

Для просмотра скана оригинального негатива (если имеется) выполните поиск по ключевому слову (S-#).

5 типов и стилей вальмовых крыш (плюс 20 фотопримеров домов с вальмовой крышей)

Откройте для себя 5 типов вальмовых крыш, а также 22 примера множества домов, сочетающих в себе все различные стили шатровой крыши.От простых до очень сложных, сгенерированных компьютером конструкций вальмовых крыш.

Что такое вальмовая крыша?

Вальмовая крыша или шатровая крыша — это тип кровли, который со всех сторон спускается вниз к стенам и, следовательно, не имеет вертикальных сторон. Шатровая крыша является наиболее часто используемым стилем крыши в Северной Америке после остроконечной крыши.

Типы:

• Обычная шатровая крыша,
• Полубедро,
• Поперечное бедро,
• Пирамидальное бедро
• Хип и долина

Этот стиль кровли стал популярным в Соединенных Штатах в 18 веке в ранний георгианский период.Многие среднеатлантические и южные дома имели шатровую крышу, и крыша была ключевой характеристикой южных плантационных домов 18-го века, особенно тех, которые были построены во французском колониальном или французском креольском стилях.

Эти крыши не только эстетичны, но и более аэродинамичны, чем плоские крыши. Следовательно, они предпочтительнее в регионах, подверженных ураганам и ураганам

.

Шатровые крыши бывают всех форм и размеров.

Мы начинаем эту статью с описания 5 различных типов вальмовых крыш.

Далее следует подборка из 20 фотографий домов с вальмовой крышей.

Связанный: Варианты ремонта крыши своими руками | Типы вентиляционных отверстий на крыше | Части крыши | Части фермы крыши

5 типов шатровых крыш

Не все шатровые крыши одинаковы. Существуют вариации стиля и дизайна вальмовой крыши. Вот 5 типов.

1.  Обычная вальмовая крыша

Обычная вальмовая крыша имеет прямоугольную форму с четырьмя гранями.Наклон или наклон крыши почти всегда одинаковы, и, следовательно, они симметричны по своим осевым линиям. Более длинные стороны имеют трапециевидную форму, а стороны спереди и сзади имеют треугольную форму и называются бедрами.

Одним из недостатков вальмовой крыши является то, что она оставляет очень мало места на чердаке и подвержена протечкам.

2. Полувальмовая крыша

Полувальмовая, двускатная или срезанная двускатная крыша обычно характеризуется фронтоном, но вместо этого верхние точки фронтона заменяются небольшим вальмом.Одним из преимуществ полувальмовой крыши является то, что на ней можно разместить желоб, который можно легко закрепить по всему дому.

Полувальмовая крыша состоит из элементов двускатной и четырехскатной крыши. Такие крыши очень распространены в Европе, особенно в Австрии, Словении, Дании, Германии и районе Велден на юго-востоке Англии.

3. Вальмовая крыша

Вальмовая крыша – один из самых популярных вариантов вальмовой крыши. Поперечные вальмы расположены перпендикулярно Г-образным зданиям, и их конструкция может быть уподоблена соединению двух зданий с вальмовыми крышами.Шов образует ендову или вальмовую крышу.

Как и полувальмовая крыша, эти крыши также отлично подходят для установки водостока и обеспечивают защиту от сильного ветра.

Они были очень популярны в Италии в 19   веке, но стали фаворитом в домах в стиле ранчо в Северной Америке в 20   веке.

4. Шатровая пирамидальная крыша

Шатровая крыша, уложенная поверх квадратной конструкции, образует пирамидальную шатровую крышу или крышу-павильон.Все четыре стороны крыши имеют одинаковые шатры на всех углах и встречаются на единой центральной вершине, образуя отчетливую пирамиду.

Эти пирамидальные крыши обычно устанавливаются на беседках и других зданиях-павильонах.

5. Шатровая и арочная крыша

Вальмовая и ендовая крыша может быть частью конструкции неправильной формы. У таких зданий может быть более четырех вальм на крышах, и они образуют ендовы на внутренних углах.

Этот тип кровли также называют ломаной вальмовой, потому что основные вальмы связаны между собой стропилами фронтонов с одной стороны и стропилами ендовы с другой.

20 фото примеров домов с четырехскатной крышей

Если вы ищете информацию о четырехскатных крышах, скорее всего, вы рассматриваете возможность установки четырехскатной крыши в своем доме. Лучший способ определить, подходит ли вам эта крыша, — это посмотреть примеры реальных домов с различными конструкциями вальмовых крыш. Вот 20 примеров (фото) домов с четырехскатной крышей.

Красный сказочный дом с вальмовой крышей

Этот красивый дом красного цвета словно сошёл из сказки.Деревянное здание с шатровой крышей и небольшой трубой наверху словно находится на сказочной поляне посреди заколдованного леса. Кажется, это прекрасное место для отдыха и релаксации.

Ультрасовременный дом с вальмовой крышей

Этот потрясающий дом говорит о богатстве и роскоши. Дом состоит из нескольких вальмовых крыш, сделанных из блестящего материала, вероятно, из какого-то металла. Множество крошечных прожекторов снаружи дома придает зданию золотистое сияние, еще больше усиливая роскошный вид.

Дом с шатровой крышей из серого камня

В этом доме широко используются камни. Стены дома выполнены из белого камня, но внимание привлекают угольно-дымчатые камни на вальмовых крышах. Контрастные светлые и темные камни на крыше дома придают месту очень элегантный и шикарный вид.

Бело-серебристый дом с вальмовой крышей

Этот дом прекрасен своей простотой.Стены прекрасного сияющего белого цвета, а крыша сделана из темно-серебристых вальмовых гонтов. Дом выглядит довольно воздушным и просторным и имеет отчетливую Г-образную форму за счет вальмовой крыши.

Похоже, это идеальное место для тишины и покоя.

Причудливый коттедж с вальмовой крышей

Этот дом имеет почти такое же цветовое сочетание, как и дом перед ним, с его сияющими белыми стенами и серебряными шатровыми крышами. Однако он состоит из вальмовой конструкции крыши из-за ее большей и более неправильной формы.Дом имеет причудливое ощущение коттеджа благодаря разнообразию пышных зеленых растений и цветов фуксии снаружи.

Колониальный загородный дом с вальмовой крышей

Белоснежные стены этого дома красиво контрастируют с землистыми коричневыми тонами шатровой крыши. Дом имеет элегантный загородный вид, а высокие стены делают его довольно величественным. Это мог бы быть отличный дом для некоторых зажиточных фермеров или любителей сельской местности.

Дом с вальмовой крышей Triangle Time

Этот дом состоит из прямых линий и острых углов.Теплые коричневые стены приятно контрастируют с прохладным серебристо-серым цветом шатровой крыши. Что так бросается в глаза в этом доме, так это множество красивых треугольных торцов, обращенных к лужайке перед домом. Это придает дому очень привлекательный вид.

Особняк с грузинской шатровой крышей

Этот особняк является классическим образцом георгианской архитектуры, для которого характерна пологая шатровая крыша. Дом построен из маленьких кирпичей, которые когда-то были так популярны.Этот дом с белыми трафаретными окнами и колоннами дымохода словно переносит вас в Англию 18  ^{90 850 века.}

Угольный дом с вальмовой крышей

Отличительной чертой этого потрясающего дома являются его огромные широкие темно-серые шатровые крыши. Дом построен из бледно-кремового и серого камня с высокими окнами от пола до потолка. Однако светлая цветовая палитра уравновешивается темным грозовым оттенком его шатровых крыш.

Этот дом кажется идеальным балансом света и тьмы.

Старый дом с кирпичной крышей

Этот потрясающий кирпичный дом, кажется, имеет шатровую крышу во всех комнатах. Стены дома выполнены из кирпича бледно-нейтральных оттенков бежевого, а вот вальмовая крыша использует темный оттенок серого, оживляющий дом. Этот дом выглядит очень величественно и внушительно.

Малиново-серый дом с вальмовой крышей

Эта стена имеет очень эклектичный оттенок: половина ее стен состоит из речных камней, а другая часть окрашена в темно-малиновый цвет.Эффект усиливается серыми шатровыми крышами. В целом дом выглядит как место, куда может прийти и вдохновиться любитель искусства.

Колониальный дом с вальмовой крышей

Белые стены этого дома уравновешиваются теплыми деревенскими коричневыми тонами вальмовой крыши. Этот причудливый дом выглядит так, будто он принадлежит большому сельскохозяйственному угодью. Он также излучает колониальную ауру из-за своей остроконечной крыши.

Зеленый дом с полувальмовой крышей

Этот прекрасный дом выглядит очень уютно и комфортно.Для дома характерна полувальмовая крыша с кирпичным дымоходом. Что отличает его от других домов, так это пастельно-зеленые тона его деревянной стены и остроконечный вход в дом. это выглядит как отличное место для зимнего уединения.

Серый дом с серой шатровой крышей

Дом состоит из бледно-серых стен и только одной секции теплого бежевого оттенка. Над зданием возвышается серебристо-серая вальмовая крыша. Этот дом с красиво ухоженным газоном и кустами — идеальное место для вечеринки в саду.

Неогрузинский шатровый дом

Этот дом представляет собой смесь георгианской архитектуры и современного дизайна. Бежевые стены дома оттеняет прямоугольная четырехскатная крыша. Множество окон квадратной формы и дверь посередине усиливают симметрию дома. Ухоженный газон дополняет идеальный вид дома.

Маленький серый домик с вальмовой крышей

Дом кажется маленьким, но это не значит, что он не стильный.Бледно-нейтральные стены дома затмеваются серой черепичной крышей, добавляя дому столь необходимый цвет. Небольшая белая терраса, живая изгородь и ухоженный газон — идеальное дополнение к этому дому.

Вилла с вальмовой крышей в неопалладианском стиле

Этот дом из красного кирпича позаимствовал многие элементы палладианской архитектуры. Высокие и величественные окна, арочный дверной проем и темно-серая шатровая крыша являются визитной карточкой палладианской архитектуры.Эта замечательная вилла, окруженная зеленым пейзажем, кажется идеальным местом для проживания старых английских аристократов.

Вилла с шатровой крышей из красного кирпича

В этом потрясающем доме максимально использован красный цвет. Стены состоят из кирпича ярко-красного оттенка, но крыша уравновешивает его более темным, более холодным оттенком красновато-коричневого цвета черепицы. Дом выглядит как идеальное место, чтобы провести зиму.

Элегантный кремово-серый дом с шатровой крышей

Этот кремово-серый дом — один из самых красивых домов с шатровой крышей, которые мы когда-либо видели.Холодный серый цвет шатровой крыши красиво уравновешивается бледно-кремовым оттенком стен. Нейтральные оттенки компенсируются темно-красной дверью, которая придает красок этому красивому дому.

Кораллово-розовый дом с вальмовой крышей

Этот кораллово-розовый дом отличается от всех своих серых соседей своей удивительно яркой шатровой крышей. Здание выглядит так, будто даже в самые хмурые дни оно давало искру цвета и яркости.

Шатровые крыши

чрезвычайно универсальны, поэтому их можно строить как с традиционными, так и с ультрасовременными домами.Итак, какой тип вальмовой крыши вам больше всего нравится?

Родственный:   Все 36 стилей кровли | Типы кровельных ферм | Дома с вальмовыми крышами

Роялти Кровельные работы Акрон, Огайо: фотографии дома с вальмовой крышей

Roofs And Walls CAD Details
Другие выступы крыши, не препятствующие потоку воздуха от карниза к коньку. Изоляция холодной кровли между стропилами с барьером на теплой стороне под вальмой (типовой) образцы с сайта www.autocaddetails.net. металлическая лента обшивки крыши, непрерывная 1- стропила, прибитые к ~——r’llocking& … Doc Viewer

A2
Обратитесь к конкретному поперечному сечению, чтобы установить высоту софита и перемычки для этого дома. Субподрядчики должны проверить все размеры на месте. Все работы должны соответствовать NZBC, NZS 3604: Каркас крыши и потолка. Каркас внутренних стен с низким уровнем риска. Каркас межкомнатного перекрытия. Крыша … Просмотр полного исходного кода

СЕРИЯ LANDMARK — CertainTeed
Черепица серии Landmark спроектирована так, чтобы превосходить обычную кровлю на каждой крыше из-за полос, которые могут быть вызваны переносимыми по воздуху водорослями.дом больше, чем просто дом. Вы хотите лучшего для своего дома и всего, что в нем есть. … Средство просмотра документов

XS- Дом
Шатровая крыша и раскладная кровать в выступе внизу. Этот домик стоит на встроенных колесах. Вы можете приобрести планы по строительству этого дома на нашем веб-сайте www.tumbleweedhouses.com или купить готовый дом за 45 997 долларов. (цены могут быть изменены) Дополнительные фотографии доступны в «Книге маленьких домов». к югу от Коттедж-роуд, в более крупном поместье Оклендс, к нему ведут грунтовые дороги с севера и востока.Дом состоит из двухэтажного главного корпуса с шатровой крышей и 2-1/2-этажного придела, выходящего к западу от него. … Читать статью

Секция A Крыша Ферма — Wisconsin Truss, Inc.
Секция A Крыша Ферма. Офис: (715) 239-6465 или 723-8817 Наклонный или горизонтальный элемент, который устанавливает верхнюю часть фермы, образуя линию (линии) крыши. Нижняя хорда: Шатровая крыша — это крыша, которая наклонена с трех сторон. Хипсет используется для достижения этой конструкции крыши. … Возвратный документ

КРЫША КОНСТРУКЦИЯ И ОТДЕЛКА СТОЛИЧНЫЕ ДЕЛА
КОНСТРУКЦИЯ КРЫШИ И ОТДЕЛКА СТОЛИЧНЫЕ ДЕЛА В предыдущих главах речь шла об обрамлении кровельного покрытия, дверных и оконных рам, а также дверей слева.Обычно его заводят с того же торца дома, от которого были выложены стропила. … Средство просмотра документов

Покрытия для патио либо прикрепляются к существующей конструкции, либо …
Покрытия для патио либо прикрепляются к существующей конструкции, либо устанавливаются отдельно. Те, которые прикреплены к существующей конструкции, имеют либо низкую наклонную крышу, либо остроконечную / шатровую крышу. Примеры: Крыша на рисунке справа называется двускатной крышей с каркасом на месте. Обрамление разработано в соответствии с IRC 2009 года…. Возврат Doc

Предписывающая Крыша Техническое руководство по каркасу
Предписывающая крыша, состоящая из стропил, коньковой доски, потолочных балок и хомутов. Не показаны вальмовые стропила и стропила ендовы, необходимые для соединения крыши вместе, где стропила обрамлены под углом друг к другу. В стропильной крыше все эти компоненты необходимы для обеспечения стабильной крыши. Функция каждого компонента: … Просмотр полного исходного кода

Каркас и облицовка наружных стен — OAS
Рисунок 22 Шатровые крыши Двускатная крыша является наиболее часто используемым типом крыши (Рисунок 23).При наличии двускатных крыш важно обеспечить открытую внешнюю часть дома, что может привести к риску безопасности жильцов и причинению ущерба личному имуществу (Рисунок 25). … Получить полный исходный код

Руководство по проектированию тропических плантаций
Двускатная крыша 1. Линии крыши обычно характеризуются скатами с фронтонами или вальмами, перемежающимися слуховыми окнами с окнами или вентиляционными жалюзи, которые добавляют детали и интерес к линии крыши. Изменение высоты и угла крыши требуется для нового строительства или большой эстетики… Fetch Document

Каркас A Крыша Valley — Finehomebuilding.com
Рама сложной крыши — одна из самых сложных частей домостроения. Но это не обязательно. Нажмите: Бедро/V Результат: 20 футов 83, что хвост выступает на такое же расстояние от дома, что и хвост обычных стропил. Чтобы выровнять конец ендовного стропила с хвостом… См. документ

Мансардное окно на крыше может быть двускатным, как на нашем рисунке выше, или это может быть пологая или плоская крыша.Коттедж с шатровой крышей. Чертеж парапетных стен с плоской крышей. Однако боковая стенка в этой области не доходит до пола. Настенное слуховое окно: расширение стены над уровнем карниза крыши. Мансардное окно на вальмовой крыше. Чтобы использовать это правильно, выберите край мансардной крыши, который должен доходить до основной крыши. Высота, метры, ширина, метры, длина, метры, метры A, метры B, метры C, метры Общий объем, кубические метры. Шатровые крыши могут предложить дополнительное жилое пространство, если к шатровой крыше добавить слуховое гнездо.Модуль слухового окна стал одним из наших самых популярных модулей, поскольку он позволяет пользователю быстро и легко оценить затраты на материалы, растения и рабочую силу. Ну, крыша, в частности, определяет форму искусства, а не просто создает архитектурный дизайн для функциональности. Также знайте, добавляет ли добавление слухового окна ценность? Бунгало с шатровой крышей. Если лестница на ваш 1-й этаж находится на той же стороне, что и бедро, почти невозможно поднять вашу лестницу на 2-й этаж над 1-м, не построив слуховое окно на бедре, чтобы создать пространство для новой лестницы, но в некоторых случаях собственности есть также место для небольшого туалета или … 8 ′ Мансардное окно с вальмовой крышей.Их также называют вальмовой крышей или hiproof, и они имеют основную форму пирамиды — место пересечения планов крыши называется «вальмом». 2:10. Фронтоны и фронтоны со слуховыми окнами (847) 299-2221; гараж4у@gmail. Различают три основных типа структурных изменений. Части крыши • Коньковая доска – это горизонтальный элемент каркаса крыши. Самая распространенная вальмовая крыша представляет собой многоугольник с двух сторон и треугольную форму с двух других сторон. Ледяной и водный барьер: Ледяной и водный барьер представляет собой самоклеящийся гидроизоляционный материал, устанавливаемый вдоль карнизов, ендов, боковых стен и других уязвимых мест для защиты от повреждений льдом и дождя с ветром.Преобразование мансарды в двускатную в основном встречается в двухквартирных домах с существующей четырехскатной крышей. в этом посте есть 28 похожих изображений данных мансарды на вальмовой крыше. Для дополнительной высоты над головой и пространства вы можете рассмотреть слуховое окно в модном стиле на стороне вашего дома. Мансардное окно с плоской крышей Крыша этого слухового окна представляет собой единую плоскую плоскость, приблизительно горизонтальную (хотя обычно слегка наклонную, чтобы дождевая вода могла стекать). Чтобы создать мансардную крышу или полувальмовую крышу, создайте крышу по контуру, как в предыдущих примерах, и выполните следующие действия.В зависимости от объема работ, мансардное окно с плоской крышей на задний или боковой фасад может быть построено в рамках разрешенных прав на застройку при соблюдении определенных условий. Мансардное окно: Мансардное окно представляет собой приподнятую часть крыши. Гвоздь входит в верхние углы каждой черепицы на расстоянии не менее 1 1/2 дюйма сверху и сбоку. С изогнутой крышей и отсутствием сторон стиль слухового окна для бровей или век постепенно проявляется по мере того, как крыша движется вверх и над слуховым окном по сглаженной кривой колокола. Кросс-вальмовая крыша.Слуховое окно квадратного хвоста Углы скоса под углом и пилы Углы скоса прогона Стропила Углы скоса пилы под углом и пилы Укладка прогона срезана перпендикулярно плоскости поверхности крыши Укладка прогона срезана в плоскости поверхности крыши Нерегулярные стропила вальмовой крыши Нерегулярные стропила вальмовой крыши с равным свесом Стены граблей. Найдите почтовый адрес дома с помощью элементов управления картой, которые появляются в преобразовании мансарды со скатной крышей, ваши слуховые окна обычно расположены сбоку и сзади вашей собственности. 5°-26. От бедра до фронтона немного дороже и обычно стоит на 20% больше, чем стандартное преобразование заднего слухового окна.thefutureis Крупным планом на вакуумной солнечной системе водонагрева Водосточный желоб на красной черепичной крыше дома. Точка, в которой соединяются три наклонные стороны, находится над центром слухового окна, а не на его передней части, как в случае двускатного слухового окна. Слуховые окна для плоской крыши изменяют профиль крыши, поэтому чаще всего они находятся на заднем возвышении. Это смесь вальмовой и двускатной крыш. Степень такого наклона обозначается как скос бедра. Обратите внимание, что вальмовое стропило образует то, что помогает мансардной крыше и слуховому люку.Это позволит воздуху перемещаться с софита. Традиционные проблемы, связанные с преобразованием чердака с шатровой крышей, — это сложность установки приличной лестницы в подходящем месте и малость трансформируемого пространства. л. 2. В целом, мы оцениваем приблизительную стоимость алмазов в 42 000 фунтов стерлингов, увеличиваясь примерно до 65 000 фунтов стерлингов, в среднем около 54 000 фунтов стерлингов, при этом цены обычно самые высокие в Лондоне и на юго-востоке. Шатровое слуховое окно устанавливается так же, как и двускатное слуховое окно, пока не дойдете до бедер.Слуховое окно выступает из наклонной крыши и имеет свои собственные стены и крышу, но стены и крыша слухового окна часто поддерживаются основной крышей… Преобразование мансардного этажа в двускатный более сложно построить, чем стандартное заднее слуховое окно или мансарду. Викторианская рамка. Слуховые окна часто бывают шатровыми или усеченными, чтобы не показывать фронтон на всю высоту. Посмотрите больше идей на темы: стили дома, мансардное окно, вальмовая крыша. 8. Щелкните и перетащите северную синюю ручку нового сегмента крыши на юг, пока она не встретится с вершиной нового сегмента крыши.Отделка: 1×4 и 1×6 отделочные материалы из дерева, мазонита или цемента используются для … Вальмовая крыша более дорогая и сложная в строительстве. 13 апреля 2009 г., 22:19. Это позволит воздуху перемещаться с софита. Изменяя уклон крыши от вальмы до фронтона, где стена построена вертикально, мы можем расширить крышу до ее полной ширины, а с добавлением заднего слухового окна пространство чердака полностью расширен. Слуховой навес: одна плоская крыша с уклоном в том же направлении, что и крыша. Эта форма иногда варьируется в зависимости от двух пересекающихся пологих фронтонов или шатровой или пирамидальной крыши.У этих мансардных окон сходятся три стороны крыши: две стороны и передняя часть. Какова реальная длина ендовных стропил? Вы можете видеть, что ширина слухового окна составляет 10 футов. Это может привести к меньшему количеству конденсата и меньшей вероятности появления плесени или грибка. Вот несколько фотографий коттеджей с вальмовой крышей с самым высоким рейтингом в Интернете. С добавлением мансардного окна или «вороньего гнезда» вальмовые крыши могут обеспечить жилое пространство. шатровая крыша по определению представляет собой четырехскатную крышу с крутыми скатами, поднимающимися к вершине).Шатровые — почти такие же типичные, как слуховые окна с двускатной крышей, эти слуховые окна с шатровой крышей являются одной из определяющих характеристик американского Foursquare. С добавлением слухового окна или «вороньего гнезда» вальмовые крыши могут обеспечить жилое пространство. Кроме того, в этом руководстве показано, как создать условие вальмовой крыши для слухового окна, а также описано, как создать двускатную крышу для остальной части конструкции. Это самое дешевое слуховое окно в установке. В то время как в остальных этих старых домах может быть одно или несколько мансардных окон, часто с собственной остроконечной крышей.Обратите внимание, что размеры этого сегмента крыши простираются до центра основной крыши. Бедро вытянуто вертикально вверх от линии хребта, чтобы создать фронтон, а в задней части дома сформировано заднее слуховое окно. Удерживая нажатой клавишу Ctrl, щелкните и перетащите центральный анкер, создав слуховое окно, которое простирается над эркером. Мансардная крыша представляет собой комбинацию вальмовой и вальмовой крыш. 4:59. Как привязать двускатную крышу к существующей крыше. Посмотрите фотографии мансардных окон с двухуровневой шатровой крышей в… 20 ноября 2017 г. — Исследуйте доску Мэнди Никс «Шаровая крыша с мансардными окнами» на Pinterest.Изображение предназначено для общего ознакомления. Плоское слуховое окно: одна единственная горизонтальная плоская поверхность, покрывающая трехстенное слуховое окно. Шатровые крыши отлично подходят как для сильного ветра, так и для заснеженных районов. горизонтальный силуэт. Если вы хотите, чтобы слуховые окна выглядели, но просто не можете их себе позволить, мансардные окна — это хороший способ обеспечить достаточное количество естественного солнечного света без больших затрат на строительство слуховых окон, поскольку мансардные окна победили. вальмовые стропила составляют 10 футов, а коэффициент уклона крыши для вальмовых и ендовильных стропил крыши 5 из 12 при умножении на прогон равен 1.Рисование изогнутых и бочкообразных крыш. S. Уклон 5/12 дюйма. Однако дом с вальмовой конструкцией крыши предполагает, что все наружные стены являются несущими. 7:49. Определение вальмового стропила: стропило, которое проходит по диагонали между коньком крыши и верхом стены. плита, образующая шатровую крышу. Двускатная крыша состоит из 10 архитектурных компонентов: плоскость крыши, конек, ендова, слуховое окно, устоя, вальма, фронтон, шатровый конец, фронтон и карниз. расширение и заднее слуховое окно, а не только последний сам по себе.2:54 Мансардные окна также могут значительно улучшить эстетику дома, часто функционируя как «глаза» дома. Мансардное окно, плоская крыша. Шатровое мансардное окно обычно было достаточно большим, чтобы вместить одно окно, а его внешняя отделка устраняла необходимость в боковом ограждении на крыше. Таким образом, есть … Шатровая крыша: Шатровые крыши имеют несколько крутых сторон, которые поднимаются до вершины. Бедренное стропило. Переделка мансардного мансарды, названная в честь… Вальмовой крыши. На приложенном фото водосточный желоб вальмовой крыши идет назад и ударяется о крышу.Полувальмовая, обрезанная двускатная крыша или крыша Jerkinhead: они сочетают в себе компоненты как вальмовой, так и двускатной крыш. 7. Мы определили его из надежного источника. Мансардное окно с вальмовой крышей. Им также может понравиться тема «Переделка от бедра к фронтону и маленькому мансардному мансарде», и им очень уместно посетить этот сайт. ком; 141 E. Двускатная крыша Шатровая крыша Разместите новое слуховое окно так, чтобы линия крыши сохранилась, как на эскизах выше. Добавьте 2. Цена мансардных окон варьируется от 5 500 долларов за 12-футовое окно до 11 500 долларов за 30-футовое слуховое окно.Предпочтительный уклон от 7/12 до 10/12. * Это изображение предназначено для того, чтобы прояснить, что является подъемом крыши (H) и подъемом слухового окна (h). Просмотрите 48 доступных стоковых фотографий и изображений с шатровой крышей или начните поиск по слову шатровая крыша или мансардное окно, чтобы найти больше отличных стоковых фотографий и изображений. Слуховое окно для бровей — это стиль, который создает впечатление глаза, выглядывающего через крышу, с плавным или заметным изгибом линии крыши. Односкатная, односкатная крыша. Преобразование мансарды в фронтон — это, по сути, два расширения, которые соединяются вместе, чтобы создать одно большое преобразование чердака.Размещение и модификация световых люков. Боннет Дормер. Голландский фронтон: Голландская двускатная крыша представляет собой гибридный стиль, в котором сочетаются вальмовая крыша и двускатная крыша, обычно с каждой наклонной секцией, разбитой на две секции для большего внутреннего пространства под крышей. Небольшие проекты, такие как добавление слухового окна, стоят около 4000 долларов. См. раздел ниже. От бедра до фронтона Часть крыши слухового окна все еще остается незавершенной. Столярные изделия Слуховое окно — это окно, которое обычно устанавливается вертикально на наклонной крыше. 6:03. Для уклона крыши, выраженного как «X-в-12» (подъем в спуске), коэффициент вальмы и впадины определяется путем нахождения квадратного корня из ((подъем/спуск)² + 2) для уклона соседнего секции крыши.Половина бедра является странной по большинству кровельных стандартов. Функциональное слуховое окно создает полезное пространство за пределами крыши, добавляя… Бедренное слуховое окно: подходит для большинства архитектурных стилей. Преобразование мансардного этажа в двускатный более сложно построить, чем стандартное заднее слуховое окно или мансарду. треугольная верхняя часть стены в конце коньковой крыши. Они популярны среди многих наших клиентов, так как их можно подобрать к оригинальному дизайну объекта. Мансардное окно с вальмовой крышей или просто слуховое окно с вальмовой крышей имеет три наклонных плоскости, которые поднимаются с каждой стороны рамы и встречаются на коньке.Расходы. Калькулятор уклона и перекоса упрощает задачу, выполняя все необходимые тригонометрические измерения для каждого состояния подвески на крыше. справиться со специальными проблемами, возникающими в шатровых крышах, конусообразных или башенчатых крышах и слуховых окнах. Маунт-Проспект, Иллинойс, 60056 Мансардное окно с шатром. Слуховое окно с шатровой или вальмовой крышей имеет три наклонных плоскости, как и полноразмерная шатровая крыша, где они обычно устанавливаются в качестве соответствующего элемента. Крыша примерно 3. 12×24 Виниловый хип-бар с бассейном. Надлежащее строительство и техническое обслуживание являются обязательными для предотвращения превращения мелких проблем в серьезные проблемы.Вы можете не увидеть такой стиль кровли в большинстве традиционных домов, но его легко найти в амбарах и подобных современных местах. Еще один распространенный стиль слухового окна — это слуховое окно с вальмовой крышей. Также все еще видны три вальмовых конца, поскольку одна крыша представляет собой полноценную вальмовую крышу, а пересекающаяся обрезана только с одной стороны. В большинстве случаев материалы, используемые на мансардной крыше, аналогичны тем, которые используются на основной крыше. Плоскость крыши — это плоская поверхность крыши под углом или скатом, которая является наиболее заметной частью крыши, а конек — это вершина или верхняя часть крыши, где встречаются две плоскости крыши.Конечно, уклон крыши мансарды должен быть меньше, чем уклон основной крыши, но лучше всего, чтобы уклон крыши слухового окна был не менее 4 дюймов из 12 или круче. Шатровые слуховые окна обычно строят в домах ранчо и коттеджах. Термин «голландский фронтон» также используется для обозначения фронтона с парапетами. Они также бывают самых разных форм, включая слуховые окна с двускатной крышей, слуховые окна с шатровой крышей, слуховые окна с плоской крышей и настенные слуховые окна. Слуховое окно — это крытое вертикальное дополнение, обычно с окном, которое выступает из скатной крыши.Мансардное окно с шатровой крышей — это преобразование, при котором крыши наклоняются со всех трех сторон конструкции. Дом у бассейна 12 х 24. Уклон крыши: 10/12, это означает, что на каждые 10 дюймов подъема приходится 12 дюймов прогона по горизонтали. Чтобы соединить мансардную крышу с основной крышей, используйте команду «Присоединить/Отсоединить крышу», которую можно найти на вкладке «Изменить». Таким образом, есть… Вальмовая крыша должна быть с определенным уклоном в ветреных районах. Последняя вариация вальмовых крыш – полувальмовая. Столярное слуховое окно, плоская крыша.Преобразование мансардного окна: у некоторых домов есть скаты крыши с 3 сторон. Голландская двускатная крыша или двускатная крыша (в Великобритании) представляет собой крышу с небольшим фронтоном на вершине вальмовой крыши. Шатровая крыша (или шатровая крыша) — это тип конструкции крыши, в которой все стороны крыши наклонены вниз к стенам, где стены дома находятся под карнизами с каждой стороны крыши. Сложность заключается в том, что вы уже начали. Просмотрите 48 доступных стоковых фотографий и изображений с вальмовой крышей или выполните поиск по запросу вальмовая крыша или мансардное окно, чтобы найти больше отличных стоковых фотографий и изображений.Мансардные окна вальмовой крыши состоят из трех сторон, которые сходятся на пике. Итак, есть… Типы лофта. Если baseobj — это проволока, вы можете предоставить списки углов, длины, диаметра, толщины и выступа для каждой кромки проволоки, чтобы определить форму крыши. Шатровая крыша, вальмовая крыша или шатровая крыша — это тип крыши, все стороны которой спускаются вниз к стенам, обычно с довольно пологим уклоном (хотя шатровая крыша по определению представляет собой шатровую крышу с крутыми скатами, поднимающимися к вершине). ). Надбровные дуги — будь то полукруг или треугольник, слуховые окна надбровных дуг делают больше, чтобы сделать архитектурное заявление, чем добавить пространство над головой.Слуховое окно (также называемое мансардным окном) представляет собой форму мансардного окна. none Это образует крышу с семью сторонами. Преимущества вальмовой крыши. Этот тип вальмовой крыши обеспечивает лучшую вентиляцию, сохраняя при этом сопротивление ветру. Мансардное окно – это скорее дополнение к существующей крыше. Вертикальных концов нет. Существует четыре основных метода преобразования крыши, в том числе свет на крыше, преобразование слухового чердака, вальмовое в двускатное и мансардное. германия, северная фризия, зюльт, хёрнум, дома с соломенной крышей и маяк — шатровая крыша: стоковые фотографии, фотографии и изображения без уплаты роялти.Хотя вальмовая крыша не двускатная, она может иметь слуховые окна или крылья, соединяющиеся с фронтонами. Двухскатная крыша в двух словах. Шатровые крыши часто включают элементы дизайна, такие как передние фронтоны, чтобы выделить крыльцо или вход, или слуховые окна или вороньи гнезда, чтобы добавить дополнительное пространство для хранения или жилое пространство под крышей. Добавление слухового окна к существующей вальмовой крыше, как правило, ничем не отличается от добавления слухового окна к двускатной крыше. Кроме того, в этом учебном пособии показано, как создать условие вальмовой крыши для слухового окна, а также описано, как создать двускатную крышу для остальной части конструкции.Отделка: 1×4 и 1×6 деревянные, мазонитовые или цементные отделочные материалы используются для … Соединения рулонной и капельной плоских крыш 42 Соединения и крепления скатных крыш 43 Соединения скатных крыш с ендовой 44 Вертикальная обшивка — стыки и крепления 45 Вертикальная обшивка — отделка верха 46 Мансардные окна – Косяки и подоконники 46 Мансардные окна – Верхние части, косяки, софиты и боковые щеки 47 Эркеры и дверные козырьки 48-49 Квадратный хвост слухового окна Углы скоса под углом и пилы Угол прогона скоса стропила Углы скоса под углом и пилы Углы скоса прогона Укладка прогона перпендикулярно поверхности крыши плоская прогонная накладка, срезанная в плоскости поверхности кровли Неравномерно вальмовая кровля Стропила Несимметрично вальмовая кровля Стропила с равным свесом Наклонные стены.Вместо узкого чердачного переулка, как в остроконечной конструкции, конструкция вальмовой крыши позволяет использовать большую площадь верхнего этажа, поскольку все четыре стороны конструкции постепенно наклоняются вниз от центра. Спутниковая антенна на традиционной черепичной крыше и арочном слуховом окне здания в Сёдермальме, Стокгольм. 4 Некоторые фотографии преобразования чердака изнутри переделанного чердака; 1. Мансардные окна Pano на серой крыше дома с дымоходом в Сан-Диего, Калифорния. На нашем эскизе типа стропил выше вальмовые стропила нарисованы синим цветом.5. Набедренные слуховые окна могут стоить от 4000 до 15000 долларов в зависимости от того, для чего они используются, и от размера слухового окна. Если в плане гаража есть чердачное помещение или полезное пространство на крыше, мансардные окна могут добавить света, вентиляции и обзора. Разложите слуховое окно на мансардном этаже перед открытием крыши. Таким образом, есть … Однако вы можете включить слуховые окна на вальмовые крыши, чтобы обеспечить дополнительное пространство и естественное освещение, чтобы компенсировать отсутствие фронтона. Найдите квадратный корень из результата. Пристройки к мансардным окнам традиционно пристраиваются к противоположным сторонам или всем четырем сторонам дома с основной шатровой крышей.Для тех, кто подвержен неблагоприятным погодным условиям, вальмовые крыши — это… мансардное окно и скат. Вам интересно: Фото голландской вальмовой крыши. Похоже на двускатную крышу. Добавить в Home Builder. щечные шпильки должны опираться либо на двойное стропило, либо на двойную балку перекрытия. Одно из решений, о котором я читал, — это создание вентиляционного отверстия из изолированного пространства в верхней части слухового окна, прорезанного через основную крышу, на чердак. Шатровая крыша • Шатровая крыша – это тип крыши, все стороны которой наклонены вниз к стенам. Первоначально они были построены специально для защиты дома, и сами его слуховые окна могут быть функциональными или декоративными.Шатровые крыши дороже строить, чем двускатные, потому что это калькулятор вальмовой кровли. Также обсуждается, как закончить конек слухового окна, который соединяется с полем крыши. Большое одинарное слуховое окно с остроконечной или односкатной крышей обычно располагается на основной крыше. Мансардное окно с двускатным фасадом: также называемое просто слуховым окном с остроконечным фронтом, это наиболее распространенный тип. Как и крыши в целом, двускатная конструкция является одной из самых популярных, … Вам интересно: Фото мансардных крыш вальмовых крыш. Мансардные окна обычно содержат окно, которое выступает вертикально через скат крыши.Мансардное окно с шатровой крышей имеет наклон с трех сторон, а не с двух, как стандартное остроконечное слуховое окно. Мансардная крыша имеет шаг 5 на 12; Свес крыши: 10 дюймов по бокам и торцам фронтона. Вы также можете задаться вопросом, дороже ли вальмовая крыша, чем двускатная. 1 Вальмовые стропила 505. Хотя наклонные плоскости мансардного окна вальмовой крыши отнимают часть пространства внутри комнаты, этот стиль обеспечивает лучшую защиту от сильного ветра.4 мая 2020 г. Мансардное окно с вальмовой крышей — это крыша, которая наклонена вверх с трех сторон своей конструкции, поэтому вертикальные концы отсутствуют. На изображении ниже мы видим, что крыша пересекает стену на первом этаже. С добавлением слухового окна или вороньего гнезда вальмовые крыши могут обеспечить полезное пространство, которое в противном случае было бы недоступно. Так дом может иметь вальмовую крышу, с двускатной крышей над слуховыми окнами. Голландские двускатные вальмовые крыши выигрывают от дополнительного внутреннего пространства благодаря своей небольшой двускатной конструкции, которую можно найти на коньке крыши (близко к вершине крыши).1925. Викторианский сарай 10 x 20. Шатровые крыши дают меньше возможностей для использования естественного света. Также укажите, желательны ли применяемые медные обмазки. Решение состоит в том, чтобы включить слуховые окна на вальмовых крышах, чтобы получить дополнительное пространство, а также естественное освещение. Среднеамериканская система вальмового конька требует, чтобы начальный вальмовый конек был вырезан на расстоянии 36 дюймов от основного конька, если вентиляционное отверстие конька не будет продолжаться на традиционный конек. Добавление слухового окна может быть хорошим вариантом для преобразования чердака, поскольку оно обеспечивает дополнительное полезное пространство A вальмовая крыша , вальмовая крыша или шатровая крыша — это тип крыши, все стороны которой спускаются вниз к стенам, обычно с довольно пологим уклоном (хотя шатровая крыша по определению представляет собой шатровую крышу с крутыми скатами, поднимающимися к вершине) .опускание дополнительного мансардного окна Рис. 18-3 План каркаса вальмовой крыши План каркаса Это план каркаса небольшого прямоугольного здания с четырехскатной крышей. Варианты включают кедровую крошку, сланец, битумную черепицу, терракотовую черепицу, глиняную черепицу, бетонную плитку и металлические панели. Для мансардных крыш: конструкция должна соответствовать проекту. Хотя вальмовые крыши легче построить, они также более дороги. Добавление слуховых окон, вальм и ендов может увеличить вероятность протечек крыши.Традиционный и современный. Кредит изображения: Скотт Сидлер. Посмотрите изображения мансардных окон вальмовых крыш разных цветов и стилей… В мансардных окнах вальмовая крыша наклонена вверх со всех трех сторон конструкции. Это окно и крыша (двускатная, четырехскатная, плоская и др.), выступающие за существующий скат крыши. Он также известен как слуховое окно-собачья будка (из-за похожей формы). Слуховая крыша. Мансардный лофт, перестроенный в честь французского архитектора 17-го века Франсуа Мансара, расположен в задней части дома.Ожидается, что более 1000+ посетителей этого блога будут его искать. 20-дюймовые треугольные слуховые окна Мансардные окна с вальмовой крышей — эти конструкции могут быть очень дорогими в зависимости от того, насколько они велики и где они будут размещены в вашем доме, но это также тип слухового окна, который добавляет архитектурный интерес, а также дополнительное пространство на вашей крыше. Точка, в которой сходятся три наклонные стороны крыши, называется вальмой, отсюда и название. Для тех, кто подвергается воздействию турбулентных погодных условий, вальмовые крыши представляют собой… Шатровая крыша, вальмовая крыша или четырехскатная крыша — это тип крыши, все стороны которой спускаются вниз к стенам, обычно с довольно пологим уклоном (хотя шатровая крыша определение – четырехскатная крыша с крутыми скатами, поднимающимися к вершине).Квадратная призма Угол здания Прогон вальмового стропила В правильно обшитой ендове должен быть установлен щит от льда и воды, а кровельный материал должен быть надлежащим образом защищен от льда и воды. Конец фронтона с частично вложенным мансардным слуховым окном с ледяными плотинами. Бровь – Будь то полукруг или треугольник… Слуховое окно сарая можно узнать по его плоской скатной крыше. Вы должны быть осторожны при изменении конструкции вальмовой крыши. Поделиться Дополнительные варианты обмена Последователи 1 Мне кажется, что это шатровая крыша спереди, но теперь, после повторного просмотра фотографий, я думаю, что это мансардная крыша, которую я не могу понять, как ее создать.Вы искали мансардные окна с вальмовой крышей, и на этой странице представлены лучшие совпадения изображений, которые у нас есть для мансардных окон с вальмовой крышей на январь 2022 года. Вместо двустороннего фронтона слуховое окно имеет наклонную обшивку крыши и кровельные материалы со всех трех сторон. Шатровая крыша против шатровой: шатровая крыша имеет несколько крутых сторон, которые поднимаются к вершине. Наклон крыши позволяет снегу легко соскальзывать без стоячей воды. 6 вальм к преобразованию чердака фронтона; 1. фронтон. Функциональное слуховое окно создает полезное пространство за пределами крыши, добавляя естественного света и над головой.Слуховое окно с вальмовой крышей, также называемое мансардным окном с шатром, имеет крышу, состоящую из трех наклонных плоскостей, которые поднимаются с каждой стороны рамы слухового окна и сходятся на коньке — аналогично шатровой крыше. Пример: 3. Мансардное окно с плоской крышей в Блэкпуле. – Путь нагрузки должен проходить через стропила рядом с боковой стенкой слухового окна. Вокруг есть софит или свес карниза, нет фронтонов или фронтонов, а все плоскости крыши сходятся в одной точке или к коньку в сложных формах шатровой крыши. Создание купольной крыши для круглого или круглого здания.У него есть два ската, как у остроконечного слухового окна, с одним дополнительным скатом, спускающимся спереди, чтобы защитить окно от дождя. Примечание. Для районов с сильным ветром или сильным штормом шаг 4/12–6/12 (18. 746 — Рисование изогнутых и бочкообразных крыш. 6:13. Мансардное слуховое окно на шатровой крыше можно найти в этом блоге. Используйте для наружное освещение или установите подсветку для драматического ночного эффекта Слуховое окно для бровей – Слуховое окно для бровей или век уникально тем, что не имеет боковых сторон, вместо этого кровельное покрытие изгибается вверх и над низким широким окном.Обратите внимание, что вальмовое стропило образует то, что Совет не может отказать в расширении вальмовой двускатной крыши вместе с задним слуховым окном в соответствии с PD, если предложения соответствуют требованиям PD. Слуховые окна с навесом (передний дом) или слуховые окна с фронтоном (задний дом) заменяют более дорогое слуховое окно с шатром. Это структурное расширение, которое выступает вертикально из ската существующей крыши, создавая коробчатую форму. Мансардное окно: подходит для стилей бунгало. Шатровая крыша с дополнительным слуховым окном или окном на крыше может быть использована для максимального увеличения внутреннего жилого пространства.Отличительной чертой вальмового слухового окна являются три наклонные стороны крыши, которые соединяются вместе в центре слухового окна, а не двухскатная двускатная крыша. Четырехквадратные дома Modest Craftsman, Уорик, Нью-Йорк, ок. thefutureis Современный дом с мансардными окнами, водяным солнечным отоплением В правильно обшитой ендове должен быть установлен ледяной и водяной щит, а кровельный толь должным образом закреплен над льдом и водой. Крыша крыльца немного мельче с шагом от 3:12 до 5:12. • Шатровая крыша основного корпуса на собачьей рыси или I-образном типе может иметь уклон от 3/12 до 8/12.У нас все больше успехов в получении разрешения на строительство … • Путь нагрузки от слухового окна стекает вниз по боковой стене. Любой шов в крыше, гребни и ендовы создают уязвимость для … Мансардное окно вальмовой крыши Также называемое мансардным окном, оно имеет крышу, состоящую из трех наклонных плоскостей, которые поднимаются с каждой стороны рамы слухового окна и сходятся на коньке — аналогично на вальмовую крышу. Шатровая крыша не только сложна в проектировании, но и требует больше кровельных материалов, чем двускатная крыша.Создано Патриком Торнхиллом Специалист по CAD и BIM SupportUWE Bristol Слуховое окно вальмовой крыши — еще один очень популярный стиль, похожий на двускатное слуховое окно. Создайте крышу с определением уклона для всех трех внешних граничных линий. • Маркируйте и идентифицируйте части плана каркаса крыши. Если лестница на ваш 1-й этаж находится на той же стороне, что и бедро, почти невозможно поднять вашу лестницу на 2-й этаж над 1-м, не построив слуховое окно на бедре, чтобы создать пространство для новой лестницы, но в некоторых случаях есть также место для … Просмотреть 208 двухуровневых мансардных окон на Houzz Хотите ли вы вдохновиться для планирования двухуровневого мансардного окна или строите дизайнерское двухуровневое мансардное окно с нуля, на Houzz есть 208 фотографий от лучших дизайнеров. , декораторы и архитекторы страны, в том числе Allison Ramsey Architects и Tony Holt Design.Крыша долины •Долина — это… Шатровая крыша, вальмовая крыша или шатровая крыша — это тип крыши, у которой все стороны спускаются вниз к стенам, обычно с довольно пологим уклоном (хотя шатровая крыша по определению представляет собой шатровую крышу с крутые склоны, поднимающиеся к пику). Строительство конверсий «от бедра к фронтону» может длиться до 6-8 недель в зависимости от ширины, длины и формы вашей собственности. 20-футовое треугольное слуховое окно Мансардное окно с шатровой крышей имеет наклон назад по мере подъема. Уклон слуховой крыши.Это новая установка желоба, но я думал обрезать 6-12 дюймов, чтобы не создавать карман для сбора мусора и воды. Слуховое окно, крыша которого спереди имеет миниатюрный шатровый вид, а сзади переходит в основную поверхность крыши. Раздел 18. Этот стиль особенно подходит для недвижимости 1930-х годов. Это преобразование выглядит привлекательно, но этот тип преобразования приводит к меньшему внутреннему полезному пространству. Он имеет наклонную обшивку крыши, а кровельные материалы по бокам также поставляются с наклонной обшивкой крыши.Вальмовые скосы повернуты в плоскость поверхности кровли. Следовательно, он выступает через шатровую крышу и дальше (см. Приложение). Это образует крышу с семью сторонами. Автор: aurorainteriors, 17 ноября 2021 г., общие вопросы и ответы. С добавлением слухового окна или «вороньего гнезда» вальмовые крыши могут обеспечить жилое пространство. Поиск с помощью калькулятора площади крыши. Если вы хотите использовать чердачное пространство для дополнительных спален или офисных помещений, четырехскатная крыша позволяет добавить слуховые окна. Фотография лошадей, экипажа и водителей в старинных костюмах у коновязи в колониальном Вильямсбурге.Слуховые окна. Викторианский сарай 10 x 14. none none Мансардное окно вальмовой крыши наклонено в трех плоскостях и сходится в одной точке. Этот тип преобразования чердака максимально увеличивает площадь пола и высоту головы и является одним из наиболее распространенных типов. Слуховое окно на крыше может быть остроконечным, как на нашем эскизе выше, или это может быть пологая или плоская крыша. Определение уклона для середины Однако вальмовую крышу построить легче, чем двускатную, поэтому трудозатраты будут ниже. Двускатные крыши обеспечивают лучшую вентиляцию. Например, более крупный проект, такой как установка слухового окна в ванной комнате, стоит около 24 000 долларов.Стандартный люк на крыше простирается вниз вдоль бедра не менее чем на 2 фута. А-образное слуховое окно 12×16. Anita Ave. Разрежьте по этим двум линиям и прикрутите взрывающиеся слуховые окна, созданные с помощью автоматических инструментов слуховых окон. Большие переделки, такие как добавление слухового окна в ванную, обойдутся примерно в 24 000 долларов. Самый популярный вид переоборудования чердака — это простое слуховое окно с плоской крышей. Крыши Jerkinhead стоят дороже, чем традиционные крыши из-за их сложной конструкции. Кроме того, основание слухового окна вальмовой крыши имеет три стороны, одна из которых имеет окно спереди.Для полувальмового фронтона — разделить всю линию на три и удалить определение уклона для двух боковых граничных линий. Они также различаются по размеру, и многие из них используются для расширения комнаты. 10 х 14 Солнечная комната. Крыша скатная, два торцевых вальма. е. Это слуховое окно, доступное на крыше с уклоном 9/12, выделит ваш дом. 1956 — Расклешенная крыша. Мансардное окно сарая — увеличенная версия, и оно… Шатровая крыша: Добавьте 795 долларов: Пакет слухового окна: Добавьте 595 долларов: Металлическая крыша Еще 550 долларов за транцы/мансардные окна Кейп-Код Еще 950 долларов за 2-этажные слуховые окна сарая/мансардные окна дома: Добавьте 3 доллара.Почему Archicad не позволяет мне регулировать длину крыши? AC 7 — … Ig Elements, навес, Скатная крыша, мансардное окно, Фронтон, мигание, Плоская крыша, навес, свинец, потолочное крепление, двускатная крыша, люстра Голландская вальмовая крыша фото. Различное сочетание крыш обеспечивает эстетическую привлекательность. Найдите свою площадь крыши или откройте для себя другие кровельные инструменты: калькуляторы черепицы, фронтона, навеса, вальмы, калькуляторы уклона. Рис. 9: Узлы вальмовой крыши. Круглые отверстия обычно используются в узлах вальмовой крыши для поддержки структурной диафрагмы настила крыши.1 Примеры вальмовой крыши; 1. none Просмотреть 298 мансардных окон с вальмовой крышей на Houzz Хотите ли вы вдохновиться для планирования мансардных окон с вальмовой крышей или строите дизайнерские мансардные окна с нуля, на Houzz есть 298 фотографий от лучших дизайнеров, декораторов и архитекторов страны, включая строителей стендов, Inc. Гаражи с шатровой крышей. иллюстрация шатровой крыши — иллюстрации с шатровой крышей. Рассчитать сброс. Строительство слухового окна на крыше — отличный способ… Вальмовая (или четырехскатная) крыша спускается к карнизу со всех четырех сторон, образуя горизонтальный «гребень».Этот тип слуховых окон с деревянной вальмовой крышей устанавливается в скатной крыше дома, обрамленного деревьями. Я пытаюсь добавить мансардное окно из библиотеки объектов на вальмовую крышу. Свежий каркас крыши двускатного крыльца SK13o1 https Поднимитесь от центра долины и прорежьте черепицу и подстилающий слой. Наша деревянная рама создает прочный, но относительно легкий блок. Профессиональная установка слухового окна обычно стоит от 2500 до 20 000 долларов, или около 115 долларов за квадратный фут. 1. На самом деле вальмовые крыши более затратны.Вот несколько фотографий бунгало с крышей с самым высоким рейтингом в Интернете. 5 картин с мансардой; 1. на резиденции в различных архитектурных стилях. и 6 футов. После того, как мансардное окно будет построено, вам нужно будет пройти процесс его обшивки черепицей для … Шатровые крыши требуют больше работы, если они будут использоваться в качестве расширения, так как это потребует добавления слуховых окон. Вид крыши на слуховое окно может дополнять большую крышу или другие архитектурные детали дома. Читать далее. широкий.Правильно спроектированные слуховые окна могут увеличить жилую площадь мансардного этажа, сохранив при этом характер здания. Мансардные окна отлично подходят для офиса, спальни, гостиной или просто большего пространства на чердаке или для придания характера вашему дому. Посмотрите больше идей о четырехскатной крыше, слуховых окнах, экстерьере дома. 3D. Гейбл Дормерс. Сложная криволинейная крыша. Сложность в том, что вы уже начали 737 — Взрывные слуховые окна, созданные с помощью автоматических инструментов слуховых окон. Описание Описание. Лу Преобразование мансардного окна с шатровой крышей — это расширение, при котором крыши наклоняются со всех трех сторон конструкции, что часто имеет эстетически приятный вид, особенно подходящий для недвижимости в некоторых стилях, но этот тип конструкции мансардного окна приводит к уменьшению полезного пространства в новом лофте. чем, например, слуховое окно с плоской крышей.«дом с псевдотюдоровскими фронтонами»; Мансардное. Двухскатная крыша заменяет четырехскатную. Шатровая крыша также позволяет вам построить слуховое окно или воронье гнездо на верхнем этаже, максимально увеличивая жилую площадь на верхнем этаже. Часто вы увидите слуховое окно с шатровой крышей в доме с шатровой крышей. 3. Создает объект Roof из заданного baseobj, который может быть замкнутой проволокой или твердым объектом. Наши планы мансардного сарая включают чердак, встроенный в сарай. Винил в викторианском стиле. Мансардные окна бывают разных стилей в зависимости от формы главной крыши. Этот двухуровневый дом с большой шатровой крышей успешно увеличил жилую площадь третьего этажа, добавив 3.Мы идентифицировали его из послушного источника. Мансардные окна и слуховые окна должны быть оформлены таким образом, чтобы пар мог мигрировать вокруг отверстия. Использование стропил и ферм также увеличивает затраты и трудозатраты из-за трудоемкого процесса проектирования и строительства. Слуховые окна с фронтонами чаще всего встраиваются в один или два промежутка между стропилами или фермами и обычно составляют от 2 футов. Вальмовые слуховые окна могут стоить от 4000 до 15000 долларов в зависимости от того, для чего они используются, и размера слухового окна.Привяжите к концу […] Гейбл Дормерс стоит от 3000 до 11 500 долларов в зависимости от размера и сложности. Вальмовая (или шатровая) крыша спускается к карнизу со всех четырех сторон, образуя горизонтальный «гребень». Определение наклона и углов наклона, связанных с вальмовыми и ендовными балками, может быть проблемой, которая становится еще более сложной, когда крыша наклонена с каждой стороны. если вальма или ендовы различны.Расклешенная крыша.com) Формула фактора вальмы и ендовы.К вашему сведению, 50 у.е.747 — Создание куполообразной крыши для круглого или круглого здания.МЕТОДЫ УКЛАДКИ ВАЛЬМОВОЙ КРЫШИ Большинство гонтов можно укладывать на вальмовую крышу одним из двух способов — методом стеллажей или диагональным методом. Когда здание квадратное, вальмовая крыша заострена наверху, как у пирамиды. Мансардное окно имеет собственную крышу, которая может быть плоской, арочной, шатровой, остроконечной или орнаментированной. Церковные шпили часто имеют шатровые крыши. Мансардное окно имеет изогнутую крышу и две стены, спускающиеся с каждой стороны. Мансардные окна очень крепкие. Строительство слухового окна на крыше — это один из способов добавить немного больше места или света в зону наверху без необходимости выполнять обширный и дорогостоящий проект реконструкции.Возведите результат в квадрат. Обратите внимание, что вальмовое стропило образует то, что Шатровая крыша избегает этой проблемы, поскольку все стороны наклонены, но она более подвержена утечкам воды. Наиболее важным фактором для преобразования мансардного этажа в двускатный является огромное изменение линии крыши. Любое более плоское, и лицевая сторона стены слухового окна может показаться неуклюже высокой; все слуховое окно могло непропорционально выступать из крыши, почти выпучив глаза. Двускатная крыша представляет собой простую симметричную треугольную крышу. … 1. Скатная крыша, двускатная вальма.Получите смету расходов на кровлю от местных подрядчиков ниже. В правильно обшитой ендове должен быть установлен щит от льда и воды, а кровельный материал должен быть надежно закреплен над льдом и водой. 4. Это предпочтительнее в районах с большим количеством града. ИМГ-1621. Поиск с помощью калькулятора площади крыши. Вальмовые крыши также могут покрывать разные крылья вашего дома. Мансардная крыша (фронтон) Мансардное окно представляет собой отдельную крышу… В правильно обшитой ендове крыши должен быть установлен щит от льда и воды, а кровельный материал должным образом закреплен над льдом и водой.Место, где встречаются две отдельные вальмовые крыши — угол «L» или пересечение «T» — называется долиной. Слуховые окна могут быть встроены в крышу или стену, они бывают разных форм и размеров. Обычно в нем есть окна, а крыша мансардного этажа имеет меньший уклон, чем основная крыша. Голландская двускатная крыша сочетает в себе преимущества двускатной и вальмовой крыш, добавляя дополнительный архитектурный интерес. Его представили по направлению в лучшем поле. Категория: Крыши — Мансардные окна Артикул: R-224.75: Водосточные желоба и водосточные трубы: Стандартные водосточные желоба и водосточные трубы: 7 долларов за погонный фут: Защита от листьев: 3 доллара за фут: Цвета по специальному заказу (не белый, охотничий или хаки) Мансардное окно: три наклонных плоскости, которые обычно соответствуют шатровой крыше дом. Это четырехскатная крыша. Заднее дополнение, которое отражает высоту и профили карниза. Его представила организация в лучшем поле. Фронтоны, если они вообще используются, являются второстепенными элементами основной вальмовой крыши. и Питер Циммерман Архитекторы. Слуховое окно — это окно, которое обычно устанавливается вертикально на наклонной крыше.Вальмовые крыши совместимы практически с любым кровельным материалом. Он хорошо работает на мысах, колониях и бунгало. Внешний конец дымохода обычно выступает через карниз. Крыша скатная, два торцевых фронтона. Если уклон вашей слуховой крыши такой же, как у старой крыши, приложите кусок фанеры к старым доскам крыши и начертите на нем ровную линию. com) Мансардное окно в стиле хип-энд | Расширение шатровой крыши | Источник конверсий хип-энда. Популярные варианты включают сарай, плоские, двускатные и вальмовые слуховые окна. Голландская двускатная шатровая крыша предлагает больше внутреннего пространства для мансардной спальни или дополнительной комнаты, поскольку она включает в себя фронтон в верхней части крыши, часто со слуховым окном.Сопутствующие товары. • Уклон основного фронтона крыши должен составлять от 6/12 до 12/12. Шатровые слуховые окна обычно встречаются в домах в стиле ремесленников, гальки и прерий. Можно ли добавить слуховые окна к существующей крыше? Мансардное окно вальмовой крыши через отделку крыши. Шатровое слуховое окно — слуховое окно с шатровой или вальмовой крышей имеет три наклонных плоскости, как и полноразмерная шатровая крыша, где они обычно устанавливаются в качестве соответствующей функции. Мансардные окна вальмовой крыши, обычно встречающиеся в домах в стиле ремесленников, гальки и прерий, состоят из трех сходящихся сторон крыши с окном спереди.Выберите желаемый тип меди, уклон крыши, на котором будет установлен блок, тип жалюзи или стекла и тип крыши. Преобразование мансардного этажа в двускатный с задним мансардным окном будет дороже, но его стоит рассмотреть. Далее, давайте рассмотрим поперечное сечение слухового окна, которое мы хотели бы создать. Крыша скатная, односкатная вальмовая. Итак, начните с базовой формы и начните добавлять архитектурные особенности — используйте группу функций Mod-Roof, чтобы добавить веранды, слуховые окна, фронтоны, атриумы и многое другое одним щелчком мыши.Шатровые крыши можно увидеть по всему U. Эти стороны образуют наверху простой гребень. Мансардное окно с шатровой крышей — преобразование слухового окна с шатровой крышей; Односкатная мансардная крыша — односкатная крыша, наклоненная под меньшим углом, чем основная крыша; Преобразование мансарды и Г-образной мансарды. Переделка мансардного этажа. Например, вальмовые крыши имеют больше швов, чем двускатные, что облегчает образование протечек воды, если крыша установлена ​​неправильно. В шатровой мансарде вальмовая крыша наклонена вверх со всех трех сторон своей конструкции.Войдите в SketchAndCalc™ и выберите «Показать карты» в меню. Делим подъем на разбег (разбег равен 12). угол 5°) рекомендуется. Слуховое окно — это стена, которая проходит через основную крышу сарая. Недостатки вальмовой крыши 1. 2. Эти дома в изобилии появляются там, где скромные дома были построены в 1920-х годах. Крыша слухового окна может дополнять большую крышу или другие архитектурные детали. Деревянные слуховые окна вальмовой крыши расположены на скатной крыше дома, обрамленного деревьями. Вильямсбург, штат Вирджиния, США, 9 января 2019 г.Конструкции крыш также различаются, поэтому может не быть заметной разницы между «шатровой крышей с фронтоном» и «мансардным окном» или между «скилловой крышей» одного человека и «односкатной крышей» другого. В центре вальмовой крыши также можно установить слуховое окно для дополнительной жилой площади. Неудивительно, что мансардные окна с шатровой крышей распространены и обычно встречаются в домах, где есть крыша… Добавление мансардных окон к вальмовым крышам. м объем будет включать в себя объем от вальмовой до двускатной крыши… Винил викторианской эпохи. Завязываем в торец […] Мансардное окно — это застекленный выступ, исходящий из основной кровли и имеющий собственную крышу, которая может быть плоской, остроконечной, шатровой, односкатной или надбровной.(Здесь подобраны фотографии на эту тему, но полная актуальность не гарантируется. На картинке ниже … 8′ Мансардное окно с вальмовой крышей. Это четырехскатная крыша. Последним шагом ваших кровельщиков должно быть размещение … Разнообразное слуховое окно Здесь три разных типа слуховых окон — мансардные слуховые окна, слуховые окна с навесом и частично вложенные слуховые окна — все они умело сбалансированы в доме с двускатной крышей. Природа Вальмовая крыша дороже двускатной?Эта область открывает крышу внутри сарая, чтобы обеспечить больше места для хранения и дневного света. На квадрате четыре и девять это может быть между 6/12 и 10/12. Слуховое окно часто является одной из вальмовых крыш, и в нем меньше места для чердака, чем в двускатных крышах. Остроконечные слуховые окна: подходят для большинства архитектурных стилей. У мансардного окна с шатровой крышей боковые стороны наклоняются назад, а передняя часть поднимается. Создание вальмовой крыши с изогнутыми карнизами. Существует несколько вариантов слуховых окон, в том числе односкатные, плоские, двускатные и вальмовые.Мы согласны с тем, что такая графика коттеджа с вальмовой крышей может стать самой популярной темой, как только мы поделимся ею в Google или Facebook. Мансардное окно с двускатной крышей. Это потому, что они требуют диагональных распорок, которые уменьшают комнату. • Стена по умолчанию в archiCAD. На Houzz есть миллионы прекрасных фотографий от лучших дизайнеров мира, которые дают вам лучшие дизайнерские идеи для … Добавление слухового окна стоит в среднем 115 долларов за квадратный фут. 74 погонных фута. Слуховое окно — это крытая конструкция, часто содержащая окно, которое выступает вертикально за плоскость скатной крыши.474 = 14. Мансардное окно представляет собой более крупную версию, и оно… Вы искали двухуровневое слуховое окно с двускатной крышей, и на этой странице показаны лучшие совпадения изображений, которые у нас есть для двухуровневого слухового окна с двускатной крышей в январе 2022 года. У него простая скатная крыша. из двух наклонных плоскостей, поддерживаемых рамой, которая поднимается вертикально, образуя треугольную секцию под линией крыши, т.е. Шатровые слуховые окна сохраняют согласованность с шатровыми крышами и добавляют визуальный контраст к двускатным крышам. Вальмовая крыша представляет собой две простые вальмовые крыши, расположенные в форме буквы «L» или «T».Они могут быть изготовлены из большинства стандартных кровельных материалов, таких как битумная черепица, металлическая или металлическая черепица со стоячим фальцем, глиняная или бетонная черепица. Общая стоимость добавления слухового окна также зависит от типа вашей крыши и места, где вы планируете установить слуховое окно. Строительство вальмовой крыши. Этот стиль крыши часто используется для амбаров. Также знайте, добавляет ли добавление слухового окна ценность? Частично вложенное слуховое окно с ледяными плотинами. Расход. При учете слуховых окон и других конструкций, которые могут иметь разный уклон, первым шагом является расчет площади основания крыши или площади, которую она занимает.Вам нужно разрешение? Общие проекты; Ваши обязанности; Что делать дальше; Интерактивные гиды. 474. Мансардное окно с шатровой крышей имеет скат крыши с трех сторон, а не с двух, как у стандартного остроконечного слухового окна. Голландский фронтон или двускатная крыша: это вальмовая крыша с небольшой фронтонной секцией в верхней части крыши. H. Мы смирились с тем, что такая графика бунгало с вальмовой крышей может быть самой популярной темой, и мы делимся ею в Google Lead или Facebook. Шатровая крыша более дорогая и сложная в строительстве.Стоимость установки мансардного окна. Относительно дорогой: это сравнительно дорого, чем традиционные двускатные крыши. ; Списки автоматически заполняются в соответствии с количеством ребер в проводе. по линии «уровня» и с помощью угольника провести перпендикулярную линию до края «крыши» доски. На Houzz есть миллионы прекрасных фотографий от лучших дизайнеров мира, которые подскажут вам лучшие дизайнерские идеи для переделки вашей мечты или простого обновления комнаты. • Однако здесь размещается только одно стропило.Каждый элемент каждого типа крыши можно настроить, и большинство типов крыш можно комбинировать по-разному, создавая неограниченное количество локальных модификаций крыш (Mod-Roof). Сложная крыша представляет собой серию простых крыш. РЕКЛАМА. Слуховое окно вальмовой крыши очень похоже на слуховое окно с двускатной крышей с точки зрения общей конструкции; однако фактическая планировка крыши отличается. 709 — Сложная криволинейная крыша. Размеры вашей крыши: L. «Кровельщик обычно ставит вентиляционное отверстие вдоль вершины этого конька. Преобразование мансардного этажа в фронтон.Таким образом, для нашего примера фактическая длина вальмовых стропил составляет 10 футов x 1,5 м. Фраза «скос бедра» относится к степени наклона. C. Внешний угол, под которым сходятся 3 смежные наклонные стороны крыши, называется вальмой. В некоторых источниках это называется двускатной крышей. Имеется треугольная наклонная поверхность, образованная вальмами, которая встречается у конька крыши. Разделение того, что могло бы быть непрерывным мансардным окном, на отдельные отдельные объекты уменьшает его массу и общий масштаб без ущерба для высоты над головой или дневного света.) Если вы обнаружите, что некоторые фотографии нарушают авторские права или имеют неприемлемые свойства, сообщите нам об этом. там, где щечные рамы не доходят до уровня пола, следует использовать две фиксированные стропила для обеспечения необходимой поддержки. Незначительные дополнительные объемы и слуховые окна могут иметь меньший шаг. 7 площадей, предназначенных для чердака слухового окна… Мансардное слуховое окно можно узнать по его плоской скатной крыше. элементы обрезки должны быть достаточно большими, чтобы выдерживать дополнительные нагрузки от 763 изображений слуховых окон, стоковых фотографий и изображений слуховых окон.Маленькое слуховое окно: Lu0 Lu 0. Мансардные окна коттеджа . Soral Energy для энергоэффективности Новая концепция строительства дома на открытом воздухе. Щелкните метку крыши. Из-за того, что основной гребень, от которого отходят тазобедренные гребни, очень короткий, я не думаю, что система тазобедренного гребня имеет ценность. Хотя вы можете легко добавить слуховое окно или воронье гнездо для дополнительного пространства, традиционные фронтоны и другие конструкции крыши могут дать вам дополнительное место для хранения или готовую жилую площадь, которую вы хотите увеличить в квадратных футах вашего дома. Это расширение чердака, как правило, не требует кардинальных изменений и позволяет использовать мансардное окно с шатровой крышей.3 Что вы можете сделать, чтобы обойти эту проблему с бедром? 1. Почему в домах есть слуховые окна? Слуховые окна обычно используются для увеличения полезного пространства на чердаке и для создания оконных проемов в плоскости крыши. Конец фронтона. Мансардное окно с шатром. Мансардное окно с шатровой или вальмовой крышей имеет три наклонных плоскости, как и полноразмерная шатровая крыша, где они обычно устанавливаются в качестве соответствующего элемента. (photosinhouse16@gmail. Каждый элемент каждого типа крыши может быть отрегулирован, и большинство типов крыш можно комбинировать по-разному, создавая неограниченное количество местных • Уклон основного фронтона крыши должен быть между 6/12 и 12/12.Сзади есть мансардное окно, вытягивающее задний скат, а скатная стена на стороне собственности построена так, чтобы выровнять заднее мансардное окно. Найдите почтовый адрес дома с помощью элементов управления картой, которые появляются в Скромный четырехугольник меньше, а детали упрощены. Мансардное окно с плоской крышей Эштон. Я пытаюсь решить проблемы с ледяной плотиной на вальмовой крыше с коркой на частично вложенном вальмовом слуховом окне. Совет не может отказать в пристройке вальмовой крыши вместе с задним слуховым окном по ПД, если предложения соответствуют требованиям ПД.Вам интересно: Фото мансардных окон вальмовой крыши. тройка Старая средневековая крыша с мансардными окнами. Для сравнения… Двускатная крыша — это тип конструкции крыши, в которой две стороны наклонены вниз к стенам, а две другие стороны включают стены, которые простираются от… Мансардного окна вальмовой крыши. Хотя вальмовая крыша не остроконечная, она может иметь мансардные окна или соединительные… Слуховое окно — это окно, которое обычно устанавливается вертикально на наклонной крыше. Откос впереди построен для защиты окна от дождя. Диалоговое окно не позволит мне изменить длину односкатной крыши.Мансардные окна могут иметь форму окон в мансардном помещении, но могут проходить по всей длине крыши. Сделайте приспособление для обрезки стропил размером 12 дюймов. Если это стропило поддерживает крышу слухового окна, оно должно быть предназначено для несущего слухового окна. мансардное окно вальмовой крыши

Полувальмовая крыша – 8020 BIM

С каждой группой новых сотрудников, независимо от уровня их опыта, у них будут возникать вопросы о рабочих процессах в их новой компании — такова природа вещей.При этом иногда простые вещи забываются среди растущей сложности мира BIM.

Имея это в виду, помогая на днях младшим специалистам по детализации крыш, я решил, что лучше всего освежить в памяти основы моделирования крыш в Revit, что обычно означает, что я собираюсь опубликовать пост о то же! С этой целью поставьте в очередь существенное руководство для начинающих по созданию крыш в Revit.

Итак, давайте начнем с основ и начнем с основ — как смоделировать крышу в Revit?

В Revit существует несколько подходов к моделированию.Моделирование крыш ничем не отличается. Существует 3 основных вспомогательных инструмента, которые можно использовать для моделирования крыш в Revit: Roof by Footprint, Roof by Extrusion и Roof by Face. Мы подробно рассмотрим каждый из них позже, но для начала давайте рассмотрим стандартный рабочий процесс Roof by Footprint.

Чтобы смоделировать крышу по контуру в Revit, выполните следующие действия:

1. Перейдите к нужному виду в плане, чтобы начать моделирование крыши. В идеале это должно быть на том же уровне, что и ваша крыша..
2. Вкладка «Архитектура» → «Крыша» (раскрывающийся список) → «Крыша по контуру»
3. Используйте панель инструментов рисования («Эскиз», «Выбрать линии» или «Выбрать стены»), чтобы создать желаемый контур крыши.
4. Примечание Границы отмечены символом «Угол». Это означает, что эта граничная линия определяет часть ската крыши. Вы можете изменить значение уклона для каждой линии, выбрав его, или полностью отключить наклон для этой границы с помощью параметра «Определяет уклон» (доступно на верхней вкладке или вкладке свойств).
5. Убедитесь, что в ваших свойствах крыша указана как размещенная на правильном уровне. Вы также можете указать значение смещения, если это необходимо.
6. Нажмите зеленую галочку, чтобы выйти из режима редактирования.

Готово! Поздравляем с созданием модели крыши в Revit!

Излишне говорить, что это лишь небольшой обзор более сложных крыш и методов моделирования крыш, которые можно использовать в Revit. Далее следует подробное описание каждой функции моделирования крыши (с примерами).

В нем также обсуждаются более тонкие темы, такие как создание свесов и макетов крыш, которые меняются в зависимости от площади здания, советы и рекомендации по решению конкретных проблем с разметкой, которые могут возникнуть, а также исчерпывающий список того, как моделировать различные распространенные типы крыш. с нуля в Revit.

Наконец, я завершаю статью несколькими краткими примерами моделирования сложных крыш, чтобы дать представление о некоторых функциях более высокого уровня, которые вы можете продолжить изучать после этого.

Примечание. Я создал сопроводительное видео, иллюстрирующее шаги, перечисленные в этом посте «Создание крыш в Revit: руководство для начинающих». Он встроен ниже, если вы предпочитаете такой формат обучения. Я предлагаю вам приготовить чашку чая или кофе, так как он довольно длинный и подробный. Наслаждаться!

Если нет, перейдите к видео для более линейного, пошагового описания процессов, связанных с созданием различных типов крыш в Revit, а также ряда советов и приемов, разбросанных повсюду.

Создание крыши в Revit — Крыша по контуру

1. Перейдите к нужному виду в плане, чтобы начать моделирование крыши. В идеале этот вид должен быть сгенерирован из уровня, который будет выступать в качестве хоста или базового уровня для вашей новой конструкции крыши.
2. Затем перейдите на вкладку «Архитектура » → «Крыша» (раскрывающийся список) → «Крыша по контуру », как показано на рисунке ниже.

Навигация и выбор крыши с помощью инструмента Footprint

3. Используйте панель инструментов рисования («Эскиз», «Выбрать линии» или «Выбрать стены»), чтобы создать желаемый контур крыши.На изображении ниже вы можете видеть, что мы выбрали инструмент «Прямоугольный эскиз».

Настройка всех перечисленных свойств до рисования границы крыши в следующей последовательности: 1) Линия границы Инструмент для рисования. 2) Подинструмент для рисования прямоугольников. 3) Смещение для определения значения свеса. 4) Назначение уровня основания узла крыши. 5) Значение смещения по вертикали от уровня хоста.

4. Примечание Границы отмечены символом «Угол». Это означает, что эта граничная линия определяет часть ската крыши.Вы можете изменить значение уклона для каждой линии, выбрав его, или полностью отключить наклон для этой границы с помощью параметра «Определяет уклон» (доступно на верхней вкладке или вкладке свойств).
5. Не забудьте указать требуемый выступ, чтобы иметь правильное значение смещения для значения крыши при рисовании относительно стен вашего здания.
6. Убедитесь, что в ваших свойствах крыша указана как размещенная на правильном уровне. Вы также можете указать значение смещения, если это необходимо.

Уклон крыши можно изменить, выбрав линию границы и изменив значение уклона.Границе также можно запретить определять часть ската крыши, отключив параметр Defines Slope .

7. Щелкните зеленую галочку, чтобы завершить режим редактирования. Вы завершили моделирование базовой вальмовой крыши в Revit.

После определения уклонов на граничных линиях можно завершить набросок, нажав зеленую кнопку с галочкой. Если всем границам назначено значение уклона, у вас должна остаться стандартная вальмовая крыша, как показано на рисунке.

Создание крыши в Revit — крыша путем выдавливания

Допустим, вам не нужна четырехскатная крыша, но вместо этого вам нужна двускатная крыша.В Revit это можно легко сделать двумя способами. Первый — использовать Roof by Footprint, как мы это делали ранее, и изменить некоторые свойства граничной линии, чтобы крыша падала только на фронтон. Это будет более подробно рассмотрено в следующем разделе под названием «Управление и редактирование крыши». Откосы в Revit».

Другой способ создания двускатной крыши в Revit — использование инструмента «Крыша с помощью выдавливания». Шаги для моделирования крыши методом экструзии в Revit следующие:

1. Во-первых, нам нужно перейти к инструменту вытягивания крыши.Для этого перейдите на вкладку «Архитектура » → «Крыша» (раскрывающийся список) → «Крыша методом экструзии». Это предложит вам выбрать базовую плоскость или геометрическую плоскость (например, грань стены), из которой крыша будет выдавливаться перпендикулярно. Выберите Выберите плоскость
2. Затем в 3D-виде щелкните плоскость, которую хотите использовать. В примере я выбрал поверхность стены.
3. Теперь откроется набор инструментов для черчения — вы можете начать рисовать форму профиля крыши, который вы хотите выдавить.Чтобы создать фронтон в примере, я провел временную линию от средней точки стены. Затем с вершины я нарисовал один из водопадов на нужной высоте. Затем я использовал MM (Ось зеркала) , чтобы отразить первый уклон по осевой линии, чтобы сформировать линию профиля для другой стороны двускатной крыши. Наконец, я удалил начальную срединную линию и закончил набросок с помощью кнопки Green Tick .
4. Наконец, мы можем управлять глубиной вытягивания с помощью значений на панели свойств , как показано на изображении ниже, или с помощью перетаскиваемых стрелок на обоих концах, если нет необходимости в такой точности.Использование инструмента Align Tool (AL) также может быть хорошим методом для выравнивания глубины экструдированной крыши по поверхности известного объекта.
5. Теперь вы можете прикрепить стены к крыше, выбрав стены и используя кнопку Присоединить/Отсоединить , которая появляется на верхней панели инструментов, а затем выбрать крышу.
6. Теперь вы должны завершить работу над двускатной крышей Roof Extrusion в Revit

Roof Extrusion Complete Рабочий процесс — метод создания двускатной крыши

Управление и редактирование скатов крыши в Revit

Управление и редактирование уклона крыши в Revit — очень простой процесс.Для начала обратите внимание, что обсуждаемый метод применим только к крышам, которые были смоделированы как Roof by Footprint. Другие методы, такие как «Крыша методом экструзии» или «Крыша по поверхности», основаны либо на профиле сечения на основе эскиза, удлиненном на заданную длину, либо на поверхности, уже созданной другим методом моделирования, на которой может размещаться крыша.

Для того, чтобы описать, как контролировать и редактировать уклоны вашей крыши с помощью моделей посадочных мест, я расскажу о создании трех типичных типов крыш, которые будут созданы путем изменения всего нескольких свойств уклона одной и той же крыши с помощью эскиза посадочного места → Плоская крыша, вальмовая крыша и двускатная крыша.

Плоская крыша в Revit — это очень просто. В режиме скетча Roof by Footprint выберите все вновь созданные границы и отключите параметр Defines Slope . Завершите эскиз, нажав зеленую галочку , и у вас не будет полностью плоской поверхности крыши в вашей модели Revit. Посмотрите рисунок ниже, на котором типичная вальмовая крыша преобразуется в плоскую крышу в образце модели Revit за считанные секунды.

Изменение скатов крыши Revit. Чтобы изменить крышу с вальмовой на плоскую крышу, перейдите к параметрам Sketch , выберите все линии границ и , отключите параметр Defines Slope .

Двускатная крыша в Revit :

Ранее мы обсуждали, как можно смоделировать двускатную крышу с помощью инструмента «Крыша по удлинению».По правде говоря, я бы порекомендовал Roof by Footprint сначала создать двускатную крышу, поскольку это дает вам больший уровень контроля, если вам нужно будет внести какие-либо изменения в крышу позже на временной шкале проекта. В приведенном ниже GIF-файле плоская крыша была ранее создана и преобразована в модель двускатной крыши.

Для этого Редактировать Крышу . Затем выберите две длинные граничные линии только и включите параметр Defines Slope . Вы также можете изменить значение уклона крыши ваших границ во вкладке свойств. Завершите набросок, и у вас должна получиться форма двускатной крыши. Для полноты убедитесь, что выберите стены ниже и используйте опцию Присоединить/Отсоединить , чтобы стены соответствовали u/s геометрии вашей крыши.

На приведенной ниже гифке показан весь процесс.

Изменение скатов крыши в Revit. Чтобы изменить крышу с плоской крыши на двускатную, перейдите к параметрам Sketch , выберите две противоположные линии границы и , включите , параметр определяет уклон .

Шатровая крыша в Revit:

Как вы уже догадались, чтобы создать тип вальмовой крыши из эскиза Roof by Footprint, вам просто нужно снова отредактировать эскиз и выбрать две оставшиеся границы, а затем убедиться, что для них активен параметр Defines Slope .См. ниже:

Изменение скатов крыши Revit. Чтобы изменить крышу с двускатной на вальмовую, перейдите к параметрам Sketch , выберите все линии границ и , включите параметр Defines Slope .

Примечание. По умолчанию ваша крыша будет иметь уклон 30 градусов на всех границах и формирует вальмовую крышу, если вы не измените обозначение уклона в режиме эскиза для каждой линии границы.

Создание и редактирование сборки конструкции крыши

Возьмите простой заполнитель и соберите мембранную крышу в стиле Soprema.

Здесь мы можем обсудить создание конструкции вашей крыши, чтобы вы могли проиллюстрировать правильные характеристики материала вашей крыши. Обратите внимание, что хотя в нашем примере используется уже смоделированная крыша, следующие шаги можно выполнить до того, как вы приступите к созданию эскизов модели крыши.

Чтобы создать новую сборку конструкции крыши в Revit , выберите ранее смоделированную крышу. На панели инструментов Properties в разделе Type Properties выберите Duplicate.  Назовите дублирующую крышу подходящим дескриптором имени.

В разделе Construction перейдите в меню Edit , как показано на рисунке ниже. После открытия диалогового окна «Редактировать» вы можете приступить к редактированию несущей сборки пола. Вы можете построить свою сборку так, как вам нужно — одна из лучших практик, о которой следует помнить, — это всегда стараться поддерживать границу ядра сборки в качестве структурных / несущих элементов, а ваши тепловые, атмосферостойкие и отделочные материалы по обе стороны от ядра Граница.Я также рекомендую расширить вкладку «Предварительный просмотр» и настроить вид в разрезе, чтобы вы могли видеть изменения вашей сборки в режиме реального времени

Сборка крыши — редактирование конструктивной сборки крыши в Revit

Чтобы добавить элементы сборки , выберите Вставить , и вы увидите, что в список добавлен еще один элемент сборки. Это может быть выше или ниже исходного элемента Крыши, но вы можете легко перемещать порядок вокруг с помощью кнопок Вверх и Вниз.

Сборка крыши — создание дополнительных элементов сборки и обновление их положения в слоях конструкции.

При вставке новых элементов сборки вы можете изменить функцию новых элементов, изменив свойства в столбце функций.

См. ниже нашу окончательную строительную сборку. Позже в этом посте я расскажу, как можно упасть определенные элементы в сборке (например, изоляционный слой), в то время как оставшаяся сборка остается плоской (например, для создания водостока с крыши). падает).

Сборка крыши — завершенная сборка конструкции крыши в Revit

Как создать небольшой дренажный водопад на плоской крыше в Revit

Самый простой способ создать небольшой дренажный уклон на плоской крыше в Revit — использовать инструмент редактирования формы под названием Modify Sub Elements . Чтобы использовать это, сделайте следующее:

1. Выберите свою плоскую крышу
2. Нажмите появившуюся кнопку Modify Sub Elements .
3. Добавить точку ( или Разделить линию, если это лучше подходит — создает точки на пересечениях)
4. Разместите новые точки по мере необходимости.
5. Используйте кнопку Modify Sub Elements от до , выберите ваши вновь размещенные точек.
6. Назначьте значение высоты точкам, чтобы создать небольшой уклон крыши.
7. Готово!

• Изменение подэлементов — размещение новой точки для определения водоотвода на плоской крыше в Revit
• Изменение подэлементов — изменение высоты вновь созданной точки, обеспечивающей водоотвод на плоской крыше

Вы также можете восстановить полностью плоскую крышу с помощью инструмента Reset Shape , который удалит любые изменения, созданные в диалоговом окне Modify Sub Elements.

Как сделать изоляцию наклонной крыши только в Revit

Лучший способ смоделировать уклон только в слое Roof Insulation Layer — назначить изоляционные материалы в качестве переменных в сборке конструкции. Вот как назначить переменный материал в Revit:

1. Выберите вашу крышу, Edit Введите и выберите Construction
2. Найдите элемент сборки Insulation. С правой стороны установите флажок Variable .

Изменчивость материала — включение изменяемого материала для слоя изоляции в конструкции крыши

3. Готово!

Вариативность материалов. Поскольку изоляционный слой выступает в качестве переменного материала для создания водопада, остальная часть конструкции крыши может оставаться плоской.

Основание вашей крыши теперь должно быть плоским, а кровельные перепады должны присутствовать только в вашем изоляционном воздухе (видно на разрезах).Следует отметить, что ваш изоляционный слой должен быть достаточно глубоким, чтобы учесть всю высоту падения крыши.

Почему следует использовать опцию рисования «Выбрать стену» при создании крыши по контуру

Смоделируйте свесы крыши с помощью инструмента выбора стены.

Использование инструмента выбора стены позволяет вашей крыше сохранить предложенное значение свеса и обновить форму крыши по мере того, как стены под ней расширяются или сужаются. Это очень простой процесс:

1. Перейдите на вкладку «Архитектура » → «Крыша по контуру»
2. В режиме эскиза щелкните инструмент рисования «Выбрать стены».
3. На верхней панели инструментов появится опция выступа . Назначьте желаемое значение свеса (в нашем примере было использовано 500 мм)
4. Завершите эскиз крыши , щелкнув зеленую галочку .

Теперь вы создали модель крыши с необходимыми значениями свеса. Что хорошо в этом методе , так это то, что граница крыши закреплена на стенах, что означает, что обновление разбивки стен автоматически обновит геометрию крыши , сохраняя при этом заданное значение выступа.Довольно прикольно!

Крыша по контуру — с помощью команд «Выбрать стену» можно сохранить смещение крыши, и ее контур будет автоматически обновляться при движении стены ниже.

Как разместить проемы через крышу в Revit

Добавление вертикальных проемов на крышу в Revit — очень простое дело. В большинстве упражнений по моделированию крыш в Revit используются два основных типа проемов: Вертикальный проем и Проем по торцу .Разница между ними действительно довольно проста.

Вертикальные проемы прорежьте вертикальный проем прямо в выбранной вами крыше. Вырез проема крыши всегда сохраняет вертикальную ориентацию.

Проем по торцу немного более тонкий, но все же очень простой — вы выбираете одну наклонную плоскость вашей модели крыши, а затем с помощью инструментов эскиза отмечаете желаемый проем. Вырез проема крыши в этом случае всегда будет перпендикулярен уклону/плоскости крыши, которой он назначен.Это здорово, потому что угол наклона крыши можно изменить, но срез будет обновляться, чтобы оставаться перпендикулярным новому углу наклона крыши.

Чтобы создать вертикальный проем через крышу , перейдите на вкладку Архитектура — Проем — Вертикальный . Затем вам будет предложено выбрать ваш объект, к которому вы должны выбрать свою модель крыши. Затем появятся инструменты рисования. Используйте инструменты рисования на любом виде в плане, фасаде или разрезе, который лучше всего соответствует вашим требованиям к размеру и нарисуйте эскиз границы для вашего вертикального проема. Завершите эскиз , нажав зеленую галочку . Теперь у вас будет отверстие, которое вертикально прорезает вашу крышу, как показано на изображении ниже.

Процесс создания отверстия лицом через крышу почти идентичен. Начните с перехода на вкладку «Архитектура » — «Открытие» — «Открытие по грани ». Когда будет предложено выбрать ваш объект, наведите указатель мыши на вашу крышу и просто выберите уклон крыши, через который вы хотите прорезать проем .Как и прежде, используйте инструменты рисования, чтобы начертить границу предполагаемого проема крыши . Завершите , выбрав зеленую галочку. Теперь у вас будет отверстие, которое вырезается перпендикулярно шагу, которому оно было назначено, как показано на изображении ниже:

Проем вертикальной крыши в Revit и проем по грани — разрез, показывающий относительные углы среза

Как смоделировать мансардную крышу в Revit

Чтобы создать крышу слухового окна, нам сначала нужно начать с меньшей части крыши слухового окна.Вы можете смоделировать это любым из трех основных методов моделирования крыши, но в примере я решил использовать инструмент Roof by Extrusion .

1. Во-первых, необходимо выбрать рабочую плоскость. При необходимости вы можете создать базовую плоскость, нажав «RP», но в примере я решил использовать передний край основной линии фасции крыши. Чтобы выбрать рабочую плоскость, сначала выберите Roof by Extrusion , после чего вам будет предложено выбрать плоскость , как показано ниже.

При создании крыши методом экструзии в Revit вам будет предложено указать новую рабочую плоскость . Вы можете использовать любой из трех перечисленных вариантов, но в примере я выбрал вручную «Выбрать самолет».

2. После того, как вы выбрали плоскость вручную, вам необходимо выбрать опорный уровень и смещение . В нашем примере мы использовали уровень крыши со смещением 0.

Крыша методом экструзии – базовый уровень и смещение

3. После того, как информация о плоскости и опорном уровне установлена, мы можем использовать инструменты рисования на верхней панели инструментов, чтобы нарисовать нашу крышу по профилю экструзии.

На этом изображении вы можете увидеть, как я использовал инструменты рисования Revit, чтобы указать профиль крыши слухового окна, который я хочу выдавить. Обратите внимание на вид в плане, как линии профиля плотно прилегают к основной плоскости, которую я установил ранее на основной панели крыши.

4. После того, как эскиз профиля крыши будет готов, вы должны остаться со своей мансардной крышей. Вы, вероятно, заметите , что размеры экструзии крыши не соответствуют вашим требованиям . Экструзию слухового окна можно редактировать на панели свойств , как показано:

Глубина экструзии крыши можно изменить на панели свойств Revit, как показано в примере.

5. Часть крыши слухового окна все еще остается незавершенной.Чтобы соединить мансардную крышу с главной крышей, используйте команду «Присоединить/отсоединить крышу », которую можно найти на вкладке «Изменить» . Чтобы использовать это правильно, выберите край мансардной крыши , который должен доходить до основной крыши. Затем выберите плоскость крыши , с которой должно стыковаться слуховое окно. Виола, крыша слухового окна готова!

Выбор передней кромки слухового окна с помощью инструмента «Присоединить крышу» в Revit. После этого выбирается основная плоскость крыши и правильно соединяются.Крыша методом экструзии – слуховая крыша соединена с основным уклоном крыши

6. Следующим шагом будет установка стен слухового окна. Для этого перейдите на вкладку «Архитектура » → «Стены» (WA). В этом примере я установил основание слуховых окон на уровне карниза, а верхнюю часть стены установил на уровне карниза + смещение 1500 мм. То, что вам нужно, может отличаться. После того, как стены будут завершены, используйте параметр «Присоединить/отсоединить », который появляется при выборе стен, и соедините верхнюю часть стен с крышей слухового окна выше. У вас получится что-то вроде этого:

Смоделируйте стены слухового окна и используйте функцию «Присоединить/Отсоединить», чтобы верхняя часть стенового профиля прикрепилась к нижней стороне крыши слухового окна.

7. Наконец, след слухового окна должен быть отрезан от главной крыши. Чтобы вырезать новое слуховое окно из главной крыши, перейдите на вкладку «Архитектура» → Слуховое окно (отверстие). Это вызовет инструмент Pick Roof/Wall Lines , который позволит вам выбрать внешнюю сторону вашей новой конструкции слухового окна, как показано ниже.

Крыша методом экструзии – открытие с помощью слухового окна с помощью захвата крыши и краев стен

8. И, наконец, используйте команду Trim/Extend (TR) , чтобы привести в порядок линии проема слухового окна. Завершите набросок, выбрав зеленую галочку . Вы завершили мансардную крышу в Revit!

Мансардная крыша готова, включая основной проем в крыше.

Как устранить неудобную нишу фронтона на возврате стены в Revit

Иногда у вас может быть большая двускатная крыша, которая покрывает основную часть здания, но также продолжается над меньшей пристройкой к зданию, где одна из стен является продолжением фасада большего здания.Это оставляет неудобную нишу, в которой вам нужно сказать, что только часть меньших крыш с фронтоном спрятана под большую часть крыши, даже если они являются единым элементом модели.

Чтобы решить эту проблему, вам нужно приказать маленькому сегменту возвратной стены приклеиться к нижней части крыши с помощью инструмента «Присоединить/Отсоединить». Затем вам нужно использовать инструмент «Присоединить/Отсоединить крышу» (находится на вкладке «Изменить») и выбрать внутренний край крыши, который вы хотите спрятать под основной крышей, а затем выбрать стену, до которой вы хотите, чтобы она продолжалась.Край крыши должен подвернуться под большой фронтон, чтобы встретиться с лицевой стороной обратной стены. Теперь вы можете отсоединить стену, если хотите, и край крыши останется в том же положении. При необходимости вы можете приступить к редактированию профиля стены, чтобы упорядочить взаимосвязь. См. полный рабочий процесс GIF ниже:

Gif-изображение, описывающее малоизвестный рабочий процесс для того, чтобы спрятать меньший фронтон под большим фронтоном, когда у вас есть ответная стена в пристройке или подобном.

Поверьте мне, приведенный выше совет малоизвестен, и без него решение всегда заканчивается какой-то нелепой дополнительной экструзией крыши или чем-то подобным, установленным для закрытия щели.Это абсолютная экономия времени, поэтому я надеюсь, что это поможет вам, ребята!

Как моделировать несколько распространенных стилей крыш в Revit:

Как смоделировать крышу типа Gambrel Barn в Revit

Лучший способ создать крышу в стиле Gambrel в Revit — использовать инструмент Roof by Extrusion .

1. Как и прежде, выберите крышу экструзией, выберите плоскость и назначьте опорный уровень.
2. Начертите половину профиля крыши Gambrel , работая от средней точки крыши (линии конька) к карнизу.
3. Отразите свою половину крыши на обратную сторону (MM — это сокращение от Mirror Axis)
4. Завершите эскиз, когда профиль будет завершен.
5. Измените начальное и конечное значения экструзии на панели свойств , чтобы контролировать общую глубину экструзии. Кроме того, вы можете использовать для этого инструмент Drag Arrows или инструмент выравнивания.

Готово! У вас должно получиться что-то похожее на следующее:

Крыша Gambrel смоделирована в Revit.

Как смоделировать наклонную крышу в Revit

Лучший способ смоделировать наклонную крышу в Revit — использовать инструмент Roof by Footprint .

1. Выберите «Крыша по контуру» на вкладке «Архитектура».
2. Нарисуйте границу крыши
3. Выберите все границы, кроме одной, и отключите параметр определяет уклон .
4. Завершить эскиз

У вас должна остаться наклонная крыша с одним падением, как показано ниже:

Наклон крыши, смоделированный в Revit

Как смоделировать крышу-бабочку в Revit

Я подходил к созданию крыши в виде бабочки с помощью инструмента Roof by Extrusion .Во многом так же, как и более ранний Гейбл, который был сгенерирован как экструзия, процесс идет следующим образом:

1. Выберите Крышу методом экструзии
2. Выберите плоскость и опорный уровень
3. Нарисуйте крышу-бабочку (начертите от середины стены в одном направлении, затем зеркально отобразите в другую сторону.
4. Завершите эскиз
900 Экстенты на панели свойств
5. Прикрепите стены к нижней стороне крыши

Ваша крыша-бабочка должна быть похожа на эту после выполнения вышеуказанных шагов:

Крыша-бабочка смоделирована в Revit.

Как смоделировать фронтон Catslide в Revit

Способ моделирования Catslide Gable в Revit во многом такой же, как и стандартный Gable.

1. Начните с выбора Roof by Footprint Tool
2. Нарисуйте желаемую границу
3. Выберите все граничные линии и выключите определяет уклон
4. Выберите границу передней кромки из выступа вашего здания и границу на противоположной стороне крыши – Включение определяет наклон для этих двух граничных линий.

У вас должна остаться готовая крыша, как показано ниже – не забудьте прикрепить стены к нижней стороне крыши, как только геометрия крыши будет завершена.

Catslide Gable смоделирован в Revit

Как смоделировать двускатную крышу в Revit

Двойная вальмовая крыша моделируется точно так же, как стандартная вальмовая крыша в Revit. Просто создайте свою крышу по контуру, задайте граничным линиям требуемые уклоны и завершите свой эскиз. Завершенная крыша будет похожа на эту:

Двухскатная крыша смоделирована в Revit

Как смоделировать полувальмовую крышу Jerkinhead в Revit

Чтобы создать в Revit полувальмовую крышу или крышу в стиле Jerkinhead, необходимо сначала создать стандартную вальмовую крышу, описанную ранее.После того, как вы создали стандартную вальмовую крышу, выполните следующие действия, чтобы преобразовать ее в крышу в стиле полувальм / Jerkinhead:

1. Создайте 2 базовые плоскости (RP), перпендикулярные сторонам здания, к которым вы хотите применить полубедро. Убедитесь, что базовые плоскости равноудалены от средней линии крыши.
2. Выберите вальмовую крышу и отредактируйте границу
3. Используйте инструмент «Разделить элемент» на вкладке «Изменить» (SL) и разделите линии границы в месте их пересечения с опорными плоскостями.
4. Выберите небольшие оставшиеся сегменты границ крыши, которые были разделены по углам (со стороны карниза опорных плоскостей), и убедитесь, что свойство определяет уклон отключено на .
5. Завершите набросок.

Теперь у вас должна быть полностью смоделированная в Revit крыша в стиле Jerkinhead / Half Hip, как показано ниже.

Полувальмовая или Jerkinhead крыша, смоделированная в Revit

Как смоделировать фонарь крыши в Revit

Метод моделирования фальшфонариковой крыши в Revit очень прост.Это просто комбинация двух ранее рассмотренных методов — двух низкоуровневых наклонных крыш и одного высокого уровня фронтона, со стенами, поднимающимися к нижней стороне всех трех крыш.

Крыша фонаря смоделирована в Revit.

Как смоделировать голландскую двускатную крышу в Revit

Голландский фронтон представляет собой комбинацию вальмовой крыши с двускатной крышей более высокого уровня, обе из которых были покрыты ранее. Единственное, на что следует обратить внимание при моделировании голландской двускатной крыши в Revit, — это создать внутренний набор граничных линий, чтобы они соответствовали размеру фронтона более высокого уровня, который будет выше.Затем, чтобы убедиться, что для этих внутренних границ отключено свойство определения уклона — это создаст вальмовую крышу с пустотой в центре, которая правильно формирует «юбку» стиля голландского фронтона.

Голландская двускатная крыша смоделирована в Revit

Создание сложных крыш в Revit с помощью команды Roof by Face

Самый простой способ начать вводить сложные крыши в модель Revit — использовать инструмент Rofo by Face . Описывать здесь очень мало, но я дам краткий обзор рабочего процесса.

1. Создайте желаемую сложную поверхность крыши с помощью инструментов формообразования. (Скоро у меня будет учебник по формированию в Revit, ссылку на который я дам здесь в будущем обновлении)
2. Выберите инструмент Roof by Face .
3. Щелкните ранее созданную поверхность Massed Surface.
4. Готово

Я ценю, что вышеизложенное немного, ну, скудно. По правде говоря, в этом сценарии много переменных, но не так много колебаний в том, как вы к нему подойдете.В любом случае, для полноты картины, вот два нестандартных стиля крыши, которые я быстро создал с помощью команды Roof by Face .

Сложные типы крыш, созданные в Revit с помощью инструмента Roof by Face

Список будущих руководств по Revit Roof:

Вот краткий обзор некоторых руководств Roof Centric Revit, которые в обозримом будущем появятся в блоге 8020 BIM и на канале YouTube:

1. Как моделировать сложные крыши в Revit — подробные примеры
2. Как начать проектирование параметрической крыши в Revit
3. Как создавать и детализировать типы панельных крыш в Revit
4. Как моделировать конструкцию деревянной крыши в Revit
5. Как создавать крышу Детали в Revit – подробные примеры
6. 10 советов по Revit Roof, о которых вы могли не знать.

На этом исчерпывающее руководство для начинающих по моделированию крыш в Revit завершено. Если у вас есть какие-либо комментарии или предложения по вышеизложенному, пожалуйста, оставьте их ниже, и я продолжу развивать этот пост с течением времени.

Подпишитесь на информационный бюллетень 8020 BIM , чтобы получать уведомления о моих личных откровениях по Revit и постах с подробным руководством, как этот.

Подпишитесь на информационный бюллетень 8020 BIM

27+ идей двускатной крыши, которые принесут пользу в 2022 году

С таким количеством различных стилей двускатных крыш может быть трудно понять, какой из них подходит для вашего дома и вашего бюджета.И когда вам нужно вызвать подрядчика, вы хотите убедиться, что выбрали того, у кого есть опыт, инструменты и ресурсы для правильного выполнения работы. Первый шаг в выборе стиля крыши — это посмотреть на свой дом и выяснить, что вам нравится и не нравится в крыше.

Двускатная крыша — архитектурный элемент, состоящий из двух скатов, причем нижний скат длиннее верхнего. Они названы в честь формы, которая образуется при взгляде на крышу сверху, которая похожа на форму фронтона в кирпичном здании.

Остроконечная крыша представляет собой простую конструкцию крыши с двумя скатами, которые сходятся в коньке. Нижний скат остроконечной крыши выходит за пределы вертикальной осевой линии дома, а верхний скат выходит за пределы нижнего, в результате чего с каждой стороны образуются две вертикальные области. Взгляните на некоторые из изображений ниже, чтобы развить свои идеи двускатной крыши.

Голландская двускатная крыша

Фронтон — это треугольная часть стены между углами двускатной крыши, часто встречающаяся в народной архитектуре Северной Европы.Он также известен как голландский фронтон, который представляет собой стиль фронтона с очень пологим уклоном. Голландские фронтоны обычно имеют большие слуховые окна на чердаке. Они обычно симметричны по фронтону, причем торец фронтона шире здания, на котором он расположен. Этот тип крыши очень распространен в Новой Англии и Средней Атлантике. Двускатные крыши также называют «висячими» крышами и названы так из-за их сходства с задними ногами лошади. Двускатная крыша была предшественницей шатровой крыши, которая развилась из единственной крыши.

Передняя двускатная крыша

Большинство людей представляют остроконечную крышу как две наклонные плоскости, сходящиеся на вершине. Хотя это распространенный тип остроконечной крыши, существует несколько различных типов. Наиболее распространенным типом двускатной крыши является фронтальная двускатная крыша. Этот тип крыши имеет уклон сторон, обращенных к передней части дома, и наклон ее сторон, обращенных к задней части дома. Арка над центром крыши известна как «передний фронтон», а стороны крыши известны как «концы фронтона».Распространенный тип двускатной крыши – симметричный. Он имеет два ската, которые проходят от пика крыши до уровня карниза или нижнего края крыши. В рамках этого стиля также существуют вариации фронтона в зависимости от формы концов крыши. Фронтон может быть как полущипцовым, так и полнощипковым.

Двускатная крыша Gambrel

Крыша Gambrel — популярная конструкция крыши, используемая в США, Канаде и Германии. Когда крыша имеет два ската с каждой стороны, образующих U-образную форму, такие крыши называются двускатными.Они так популярны, потому что их легко построить, и они делают чердак полезным пространством. Поскольку их легко построить, двускатная крыша часто используется в амбарах и фермерских домах. Конструкция представляет собой гибрид типичной двускатной крыши и вальмовой крыши. Это позволяет крыше быть больше и иметь окна на остроконечных концах крыши. Это очень энергоэффективная конструкция здания из-за формы крыши. Крутой скат крыши сохраняет прохладу летом и тепло зимой.

Двускатная крыша с перекрещиванием

Перекрестные двускатные крыши являются одними из наиболее распространенных кровельных конструкций и являются хорошим выбором для самых разных применений. Эти крыши имеют два фронтона, которые представляют собой вертикальные секции в верхней части крыши, содержащие линию конька. Скрещенные двускатные крыши подходят для всех видов дизайна домов и популярны благодаря своей эстетической привлекательности и практичности. При проектировании дома одним из важнейших элементов, на который следует обратить внимание, является крыша. Крыши защищают интерьер вашего дома от непогоды и добавляют архитектурный интерес к экстерьеру.По этим причинам важно выбрать правильную крышу для своего дома. Скрещенные двускатные крыши являются одними из наиболее распространенных кровельных конструкций и являются хорошим выбором для самых разных зданий.

Прослушать этот пост…

Двускатная крыша

Давайте рассмотрим некоторые идеи двускатной крыши

Типы двускатных крыш

Я надеюсь, что эти идеи с двускатными крышами вдохновили вас. Очевидно, что это всего лишь подборка изображений, но вы получаете общее представление о структуре.Было бы очень здорово, если бы вы поделились этим постом в социальных сетях. Спасибо, и до новых встреч в поисках вдохновения для домашнего дизайна.

Конструкции крыш

Раз уж ты здесь… могу я попросить об услуге?

Было бы очень хорошо, если бы вы могли поделиться этим изображением  и разместить страницу в социальных сетях .

Для вас это всего пара щелчков мышью, но для нас здесь, в Houszed, это значит все.

Большое спасибо!

---

Часто задаваемые вопросы

У вас есть дополнительные вопросы по двускатным крышам? щелкните ссылку ниже, чтобы открыть наиболее распространенные вопросы…

Какая крыша лучше вальмовая или двускатная?

Правильного ответа нет, потому что это действительно зависит от ваших конкретных обстоятельств.Оба стиля крыш имеют свои преимущества и недостатки. С точки зрения наиболее распространенных переменных, двускатные крыши имеют преимущество в стоимости, их намного дешевле построить, поскольку они не такие сложные, как вальмовые крыши. С эстетической точки зрения вальмовые крыши более желательны визуально, но двускатные крыши более распространены.

Можно утверждать, что двускатные крыши также более практичны, так как быстро удаляют снег и воду. Однако в районах с неспокойной погодой их легко можно повредить. Шатровые крыши
также отлично защищают от воды и снега, но их преимущество в том, что они более прочные и устойчивые.В районах с сильным ветром и дождем этот стиль является предпочтительным. У них также есть дополнительное преимущество, позволяющее увеличить полезное пространство внутри.

Таким образом, подытоживая этот вопрос, двускатная крыша или какой-то ее вариант более распространены… возможно, из-за стоимости, но шатровая крыша считается более предпочтительной.

Как долго служит двускатная крыша?

Прочная двускатная крыша может прослужить десятилетия, если она не подвергается повреждениям. Помните, что двускатные крыши уязвимы в районах с сильным ветром.Если их не подвергать сильным нагрузкам, они могут прослужить долгое время. Если вы смотрите на крыши, вам необходимо убедиться, что ваша двускатная крыша правильно закреплена. Именно эта прочная конструкция дает вашей новой двускатной крыше прочные десятилетия.

Можно ли сменить двускатную крышу на четырехскатную?

Возможна замена двускатной крыши на вальмовую. Очевидно, это будет стоить вам денег, но в итоге вы получите привлекательную крышу. Если ваша существующая крыша находится в хорошем состоянии, это будет стоить вам меньше, чем установка новой вальмовой крыши.Преобразование действительно экономит ваши деньги. Тем не менее, это очень сложная область, поэтому вам нужно поговорить с кровельным подрядчиком, чтобы определить, подходит ли ваша существующая двускатная крыша для преобразования. Хорошей новостью является то, что можно сделать преобразование.

Какая крыша лучше всего подходит для сильного ветра?

Шатровые крыши лучше подходят для сильного ветра, так как они более устойчивы и надежны. Двускатные крыши подвержены ветровым повреждениям из-за своей конструкции. Ветер может поднять двускатную крышу, причинив значительный ущерб.Поэтому в районах с сильным ветром вальмовая крыша является лучшим вариантом конструкции, даже если она дороже.

Что дешевле вальмовая или двускатная крыша?

Двускатная крыша намного дешевле в строительстве, поскольку ее проще построить и использовать меньше материалов. Вальмовая крыша более сложна по конструкции и использует больше материалов.

Где используются двускатные крыши?

Двускатные крыши очень популярны в Северной Америке и Европе. Практически в большинстве домов такая кровля. Двускатные крыши являются предпочтительной конструкцией для большинства районов, поскольку они дешевле и быстрее возводятся, обеспечивая при этом долговечность.Однако в более турбулентных погодных условиях они не всегда являются лучшим вариантом, поскольку они подвержены повреждениям. В этих условиях вальмовая крыша может быть рекомендована как лучший вариант конструкции.
