что это такое? Ручные фуганки по дереву и полуфуганки. Для чего нужны? Деревянные настольные мини-фуганки и другие виды. Как выбрать инструмент для домашней мастерской?

Фуганок представляет собой механический ручной либо электрический инструмент, используемый для выравнивания поверхности столярных заготовок, выполненных из древесины. Он присутствует в арсенале любого мастера — без этого инструмента не обходится обработка ни одного деревянного массива.

Остановимся подробнее на особенностях фуганка и его популярных разновидностях, а также дадим рекомендации по выбору и безопасной эксплуатации оборудования.

Что такое фуганок?

Этот деревообрабатывающий инструмент нужен для того, чтобы изменить качество обработки поверхности древесной заготовки.

Именно от того, насколько качественно он будет работать, во многом зависит, насколько тактильно и визуально приятным будет готовое изделие на выходе.

Фуганок может иметь разные конструкционные особенности, но в механических моделях он в любом случае представлен комбинацией следующих базовых деталей:

  • ручки;
  • корпуса;
  • ножа.

Чаще всего корпус изготавливают из дерева, хотя в продаже можно встретить и металлические инструменты. Модели в деревянном исполнении оптимальны для работы с более мягкими сортами древесины, металл предназначен для воздействия значительных нагрузок с высокой интенсивностью.

Довольно часто у начинающих пользователей возникает вопрос о том, в чём заключается различие фуганка и схожего с ним рубанка — и тот, и другой инструменты позволяют выполнять снятие слоев дерева с поверхности.

Невзирая на функциональную схожесть, между ними имеется разница, которая заключается в следующем.

  • Рубанок в слесарном деле необходим для первичной обработки поверхности древесины. Обычно с поверхности заготовки снимается тонкий слой материала заданной толщины. Строгание выполняется для устранения бугорков и сучков. Конструкционные особенности предусматривают наличие ножа, а также колодки, в отдельных моделях устанавливается пара острых режущих поверхностей.
  • Фуганок, по сути, представляет собой отдельную разновидность рубанка, считается его более удлиненной версией. Благодаря такому строению устройство прижимается к обрабатываемой деревянной поверхности с максимальным усилием. В данном исполнении устанавливают два лезвия – именно они и обеспечивают чистовую обработку. Таким образом, очевидно, что фуганок в отличие от рубанка используется для финишной отделки заготовки.

Для чего нужен?

Если более предметно останавливаться на функциях фуганка, то следует отметить, что подобное оборудование используется в тех случаях, когда необходимо выполнить выравнивание больших по площади фрагментов, при этом изначально заготовка может иметь значительные параметры длины и ширины.

Во время строгания фуганком изначально неровной поверхности получается стружка в форме небольших кусков, при повторных обработках она становится непрерывной — это указывает на то, что поверхность стала идеально ровной.

Классификация

В магазинах встречаются фуганки разных типов, особенности которых напрямую зависят от решения тех или иных задач, поставленных перед слесарем.

По размеру

В зависимости от размера и конфигурации, выделяют следующие варианты фуганка.

  • Шлифтик — представляет собой отдельную разновидность оборудования, которую отличает короткий корпус и чуть увеличенный передний угол. Это оборудование имеет небольшую щелку для выведения стружки. Сфера использования таких фуганков сводится к удалению всевозможных задиров, а также выравниванию торцевидных участков.
  • В отдельных случаях в слесарном деле применяют полуфуганок, его отличает уменьшенная длина. При этом ширина остаётся на требуемом уровне. Полуфуганок незаменим при обработке древесных заготовок большого размера.
  • Фальцебель — незаменим для выборки и четвертования. Конструкционные особенности предполагают наличие съемной подошвы. В отличие от прочих разновидностей, этот инструмент характеризуется заметной шириной и имеет довольно специализированное исполнение.
  • Зензубель — предусматривает двухсторонний нож, выполненный из высококачественной стали. Ширина данной детали равняется 33 мм.

В продаже также предлагаются мини-фуганки, чаще всего они используются в быту, поскольку обладают довольно компактными размерами, но при этом весьма высокой производительностью.

По материалу

Материалы, из которых выполняется корпус фуганка, могут значительно отличаться. В продаже чаще всего встречаются деревянные инструменты, поскольку они имеют элементарную конструкцию и при этом их цена намного дешевле. Такие варианты подходят для домашней мастерской и, соответственно, бытового применения.

Металлические конструкции предназначены для использования в особо тяжелых производственных условиях. Металл незаменим для работы в режиме высокой интенсивности, а также при обработке твердых сортов древесины.

По назначению

Классификация фуганков часто проводится по назначению оборудования и тому, как поставлена задача. В целом инструменты можно поделить на две группы — бытовые и профессиональные.

  • Бытовые инструменты выглядят небольшими и имеют доступную стоимость, их отличают сниженные технико-эксплуатационные параметры.
  • Профессиональные фуганки более крупные, они нашли свое применение в промышленной отрасли. Основным преимуществом таких моделей считается длительный период эксплуатации, беспрерывная работа в течение долгого времени и высокая производительность.

Для обработки деревянных заготовок, которые прежде не подвергались обработке, используется шерхебель. В подавляющем большинстве случаев здесь используется металл, он может выдерживать даже самую интенсивную эксплуатацию.

Если после обработки необходимо зафиксировать друг к другу готовые детали, то предпочтение стоит отдавать фуганку типа цинубель. Эта модель отличается наличием зазубринок на лезвиях – в результате обработки таким инструментом на покрытии образуются легкие бороздки.

Как свидетельствует практика слесарного дела, такая поверхность оптимально для последующего склеивания, поскольку обеспечивает максимальное сцепление поверхностей. Если полученные на выходе продукты не надо склеивать, то можно обойтись одинарным либо двойным фуганком.

По принципу работы

Выделяют два базовых вида фуганков в зависимости от принципа работы: ручной и электрический.

  • Настольные ручные фуганки можно встретить почти во всех мастерских. Их особенность заключается в простоте конструкции, а также в достаточно демократичной цене.
  • Тем не менее в последние годы все большее распространение получили электрические фуганки. Их отличает простота и высокая эффективность использования. Единственный минус таких изделий — достаточно высокая стоимость.

Рейтинг брендов

Среди самых популярных производителей фуганков можно выделить следующие бренды.

«Энкор Корвет».

Оборудование этой компании славится своей универсальностью, оно предназначено для слабоинтенсивной калибровки пиломатериалов. Благодаря продуманной компоновке оборудования инструмент позволяет выполнять черновое строгание, а также фугование под несколькими углами и рейсмусование заготовок из дерева. Фуганки этой марки оборудованы дополнительным магнитным пускателем и термозащитным покрытием двигателя. Рабочий потенциал инструмента рассчитан на использование в бытовых условиях.

«Интерскол» РС.

Одна из самых бюджетных и при этом достаточно удачных разработок. Её отличает не только высокое качество, эргономичность, но и весьма внушительный рабочий потенциал. За продолжительность работы в интенсивном режиме отвечает реле термозащиты коллекторного двигателя. Система безопасности также находится на достаточно высоком уровне — кнопка активации инструмента спрятана под кожухом, а клавиша выключения оборудования продублирована широким «грибком», который выносится за пределы защитного покрытия.

Это бюджетная модель предназначена исключительно для домашнего использования. Инструмент может эксплуатироваться нерегулярно, в условиях малой интенсивности. Приятным бонусом станет достаточно низкий уровень шума, а также автоматическая протяжка, которая позволяет добиться эффективного результата рейсмусования древесины любых сортов

JET JWR.

Представляет группу любительских переносных станков, которые привлекают внимание потребителей удачным соотношением частоты вращения строгального вала, автоматической скорости подачи и мощности коллекторного двигателя. Конструкции этой марки отличает хорошо продуманная система выведения стружки, качество исполнения откидных столов. Исключительно на высоте держится защитная система мотора — она предполагает «когтевой» механизм, включающийся при обратном ударе блока термореле, благодаря чему механизм способен улавливать заготовки.

Станки этого производителя востребованы столярами для решения задач, которые предполагают повышенную точность. Единственное, что не позволяет причислить оборудование к профессиональной категории — это необходимость постоянной очистки пазух фуганка от накопившейся стружки.

«Кратон» WMT.

Поставляет оборудование компактных размеров и достаточно маленького веса — это весьма значимый фактор для использования в домашних мастерских. Такие фуганки отличает точность и надежность, модель мобильна, поэтому её можно использовать на выездах.

Клавиша запуска располагается под защитным колпачком, рядом с ней находится кнопка, активирующая блок терморегуляции. Строгальный станок располагается стационарно под рабочим столом, после включения агрегат начинает движение в вертикальной плоскости. Среди достоинств можно выделить удобство использования и высокое качество обработки древесины.

Hitachi.

Инструменты этой марки отличает точная регулировка глубины строгания и повышенная частота вращения вала. Всё это позволяет отнести инструмент к категории профессионального и полупрофессионального оборудования.

Рабочий потенциал таких фуганков дает возможность обрабатывать строительные материалы, используемые для изготовления дверей, окон и других разнообразных пространственных конструкций из дерева.

Предусмотрена автоматическая система подачи заготовок. При правильно выполненных настройках и подборе бруса или доски подходящих габаритов никаких проблем в работе не возникает. Единственное, к чему сводится задача пользователя — это подвести заготовку к принимающему её ролику, настроить инструмент и своевременно снять остроганный элемент с рабочего стола.

Советы по выбору

При покупке фуганка в самую первую очередь необходимо исходить из условий, в которых будет эксплуатироваться инструмент, из тех целей и задач, которые вы ставите перед оборудованием. Инструмент, предназначенный для бытового и промышленного использования, отличается разным строением и различными технико-эксплуатационными свойствами.

Очень важно заострить внимание на таких параметрах, как:

  • общее количество ножей на рабочей части инструмента;
  • мощностные характеристики устанавливаемого мотора;
  • масса оборудования и его габариты;
  • скорость перемещения обрабатываемой заготовки;
  • способ выведения стружки;
  • рабочий потенциал агрегата;
  • материал корпуса.

Инструкция по использованию

Фугование представляет собой процесс обработки древесных поверхностей самой разной плотности. Специалисты дают следующие рекомендации по работе с инструментом:

  • устройство берут левой рукой за ручку, при этом правой держат колодки;
  • фуганок ведут возле линии направления колонок;
  • нижняя поверхность древесной заготовки должна быть точно выровненной, такого результата можно добиться при помощи предварительного фугования;
  • единовременная обработка нескольких заготовок допускается только при применении станка, который обладает нужными техническими возможностями.

Обращаем отдельное внимание на то, что при эксплуатации фуганка надо соблюдать все правила безопасности:

  • надевать защитные очки и спецодежду;
  • в процессе работы категорически запрещено располагать руки в месте резания, а также прикасаться к лезвиям;
  • перед началом работ фуганок нужно крепко закрепить.

В целом следует заметить, что фуганок считается в достаточной степени востребованным инструментом. В наши дни его можно встретить почти в каждой столярной мастерской вне зависимости от того, используется он в домашних или промышленных целях. Правильно выбрать фуганок можно только исходя из понимания того, какие именно работы вы намереваетесь проводить при помощи данного инструмента и в каком режиме.

Примеры выполняемых операций на фуговальном станке смотрите в следующем видео.

Фуговальный станок (фуганок) своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Наверняка многим из Вас хочется иметь в своей мастерской хотя-бы небольшой фуговальный станок.
В данной статье автор YouTube канала «Amazing Woodworking Techniques» расскажет Вам, как он реализовал этот проект достаточно простым способом.

Эта самоделка весьма проста в изготовлении, однако требует высокой точности обработки деталей. Ее достаточно просто изготовить, однако потребуются доски с высоким качеством обработки.
Материалы.
— Сосновая паллетная доска
— Листовая фанера
— Пружина
— Саморезы по дереву, мебельные гайки, винты, гайки, шайбы
— Клей ПВА.

Инструменты, использованные автором.
— Электрический рубанок
— Безопасный толкатель
— Ручной фрезер
— Циркулярная пила
— Шуруповерт
— Сверло с зенковкой
— Угольник, карандаш, линейка, гаечный ключ, отвертка, молоток.

Процесс изготовления.
Первым делом мастер размечает контуры электрического рубанка на сосновой доске.

Также размечаются будущие прорези под рабочую часть, и выемки для корпуса двигателя.


Излишки материала автор срезает на самодельном циркулярном столе с кареткой.

Пазы для корпуса двигателя, и другие технологические выемки он выполняет при помощи фрезерного станка.


В итоге получается платформа, на которую и садится сам рубанок. Крайне важно, чтобы верхняя часть доски была идеально ровной.


Для крепления инструмента к самому столу, мастер закрепляет его тыльную часть при помощи двух подставок, и болтом, пропущенным сквозь отверстие для рукоятки.
После выравнивания подставок, они прикручиваются к столу саморезами с нижней стороны.

Аналогичным способом крепится и фронтальная часть инструмента, однако в этом случае винт проходит не насквозь, а жестко крепится в отверстии.

Вся полученная конструкция переворачивается в нормальное положение, затем проверяется соосность подошвы и столика при помощи угольника.

Далее потребуется изготовить три подставки, в одной из которых высверливаются сквозные отверстия, и забиваются мебельные гайки.

Теперь сам стол можно прикреплять к опорам при помощи длинных саморезов, предварительно просверлив пилотные отверстия, и раззенковав их.

Вся конструкция снова переворачивается, и к ее нижней части прикрепляется основание из листовой фанеры.


Итак, основная конструкция станка весьма проста, и уже готова.


Следующим этапом нужно изготовить небольшую опорную площадку. Ее можно сделать из досок или фанеры подходящей толщины, и скрепить между собой при помощи пары уголков.


Подпорка прикрепляется к крайней части корпуса, образуя с регулируемой платформой одну плоскость.

За счет отверстий чуть большего диаметра в самой платформе, она имеет возможность регулировки по вертикали, что позволит изменять толщину снимаемого материала.


После выравнивания, и фиксирования болтами, плоскости подошв и подпорки следует проверить при помощи угольника, либо уровня. Это нужно сделать также и по диагоналям.

Пришло время установки бокового параллельного упора. Первой его частью станет сосновый брус. Мастер закрепляет его при помощи барашковых гаек, которые дадут возможность последующей регулировки.

Затем к бруску прикручивается еще одна планка, тоже из выровненной сосновой доски.

Теперь нужно обязательно проверить перпендикулярность плоскости упора относительно подошвы рубанка и самого стола.


А теперь самый важный момент, это обеспечение безопасной работы. Для этого ко второму отверстию для прижимов прикручивается небольшой деревянный блок.


На этот блок устанавливается специальный защитный лепесток, осью для которого станет болт М8, в конце оного просверлено поперечное отверстие для крепления хвостика пружины. Болт жестко прижимается к лепестку, фиксируясь с двух сторон шайбами, и прижимаясь тремя гайками в виде подставки.


Еще одну шайбу мастер подкладывает между гайками и опорным блоком, а затем устанавливает натягивающую пружину.


Отрегулировав необходимое усилие пружины, ее второй конец фиксируется саморезом с пресс-шайбой к нижней части блока.

Теперь лепесток будет закрывать рабочие лезвия рубанка в моменты отсутствия заготовок. Вот так работает этот механизм.


Практически все готово, остается подключить общую систему пылеудаления, и можно приступать к работам. Однако перед этим рекомендуется обработать все поверхности пропиткой для древесины, либо полиуретаном. Для лучшего скольжения деталей по столу стоит использовать аэрозольную силиконовую смазку.

Итак, первой к обработке мастер берет старую доску от паллет. И результат просто идеален.

Следующим клиентом будет деревянный брус 40Х40мм. Автор обрабатывает все его четыре грани.


А в итоге как поверхности, так и углы полученного бруса имеют идеальные геометрические формы.

Для улучшения качества обработки деревянных заготовок в качестве стола и упора лучше использовать алюминиевый профиль. А также использовать специальные толкатели, если Вы не хотите остаться без пальцев. Крайне рекомендую использовать безопасный толкатель.

Повторюсь. Автор делает это крайне небезопасно, хотя и защиту на станке придумал. Однако она призвана защитить только при отсутствии заготовки в момент вращения лезвий фуганка. В следующий момент может вырвать заготовку по причине, например, застрявшего гвоздика, или сучка. и палец соскочит на вращающийся барабан с лезвиями.

По поводу обнаружения гвоздей в старых деревяшках можно использовать следующий инструмент. Эта штука умеет искать не только гвозди в древесине, но и обнаруживать арматуру и проводку в стенах.

Соблюдайте правила техники безопасности!


Благодарю автора за простую идею очень полезного станка для небольшой столярной мастерской!
Если у Вас имеются интересные самоделки, делитесь ими на этом сайте. Здесь Вы получите реальное вознаграждение, а не «пучок зеленки» на развлекательном форуме.
Всем хорошего настроения, удачи, и интересных идей!
Авторское видео можно найти здесь.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Виды рубанков и их назначение

виды рубанков

виды рубанковДаже сейчас сложно представить себе выполнение каких-либо частных столярных работ без применения специализированных инструментов, по типу рубанка, фуганка, шерхебеля и прочих специальных приспособлений. Каждый из таких видов инструмента имеет свой уникальный характер. Да, сейчас этот инструмент уходит в прошлое, на смену ему приходит массовое производство, где всем заправляют автоматизированные линии, врят ли кто-то из вас делает табуретки в своём гараже, но пора вспомнить уроки труда, и отдать должное старым, добрым рубанкам!


Основными частями рубанка выступают: железко (нож), колодка и клин. В зависимости от размеров, предназначения и оснащения дополнительными приспособлениями рубанки могут разделяться на множество подвидов и типов.

Среди существующих модификаций выделяют:

  • ручные (механические) – производятся из пластмассы, металла, дерева или их комбинаций – по своим функциональным возможностям мало чем отличаются, но технические характеристики напрямую зависят от материала изготовления корпуса строительного инструмента;
  • электрические – благодаря дополнительному оснащению электрическим двигателем позволяют выполнять большие объемы работ при высокой скорости обработки.

Наибольшую популярность при обработке дерева в домашнем обиходе получили деревянные рубанки.

виды рубанков

Первопроходцы в деревянных заготовках

Наиболее яркими представителями ручного столярного инструмента являются:

  • Шерхебель – настоящая «тяжелая артиллерия» среди всего разнообразия столярных инструментов. Он широко применяется при строгании древесины, которая ранее не подвергалась обработке. Это достаточно массивное и тяжелое устройство с металлическим корпусом. Основное назначение – грубая первичная обработка с получением изделий необходимого размера (формы) и строгание на большую глубину для снятия толстого слоя древесины. Добиться ровной и гладкой поверхности с помощью шерхебеля не получится. Для этих целей зачастую применяют иные виды рубанков. Конструкция инструмента напоминает внешний вид обычного рубанка, но железко шерхебеля устанавливается под углом в 45 градусов по отношению к подошве и имеет закругленное лезвие. За один раз инструмент снимает слой до 3мм. При этом в местах обработки шерхебеля остаются глубокие ложбины, которые требуют дальнейшего выравнивания. Благодаря оснащению шерхебеля овальной режущей кромкой можно строгать древесину поперек ее волокон без предварительного продольного разрыва. В зависимости от твердости обрабатываемой древесины угол заточки шерхебеля может отличаться;

Чем отличается шерхебель от рубанка?

По сути шерхебель это тот же рубанок, только предназначенный для грубой обработки дерева. От рубанка шерхебель отличается полукруговой заточкой лезвия, а также его шириной – у шерхебеля лезвие меньше, чем у рубанка. При этом оно выступает из колодки на 2-3мм.

шерхебель

  • Фуганок – ручной рубанок с двойным резцом. Предназначение устройства – окончательная и точная обработка дерева при выравнивании плоскости значительного объема за счет более длинной колодки, а также для прифуговки кромок. В среднем длина колодки может превышать в 2-3 раза размера стандартного рубанка. Нож фуганка снабжен стружколомателем и ручкой для облегчения работы с устройством. Фуганок может выпускаться, как с одиночным, так и двойным ножом.

Чем отличается фуганок от рубанка?

Главным отличием фуганка от рубанка является количество лезвий: у рубанка – одно, а у фуганка – два. Само строение конструкции фуганка мало чем отличается от рубанка, но его корпус значительно длиннее. Благодаря этому с помощью фуганка можно обработать гораздо большую площадь за меньшее количество времени, чем рубанком.

фуганок

Согласно существующей классификации столярный инструмент для обработки древесины условно подразделяют на:

  • рубанки плоского строгания;
  • рубанки фигурного строгания

Основные виды рубанков плоского строгания

  • Полуфуганок – укороченная версия фуганка, поскольку значительно уступает его размерам. Колодка или подошва полуфуганка достигает 60см, а ширина резца – до 8см, как и фуганка. Его назначение – обстругивание крупных деталей из дерева.

полуфуганок

  • Медведка – в отличие от обычных типов рубанков имеет парные боковые поперечные ручки, большую ширину и длину. Железко в  таком инструменте удерживается специальным клином. С медведкой, как правило, работают два человека, одновременно держась вдвоем за ручки. Применяется такая медведка при выстругивании больших площадей древесины, например, доски наружной обшивки домов, потолков или пола. Медведка снимает слой древесины в 1мм.

медведка

  • Шлифтик – предназначен для завершающей зачистки деревянных поверхностей и исправления дефектов, возникших после предыдущего обстругивания. С помощью шлифтика проводят зачистку мест вокруг сучков, торцов, неправильного строения древесины и др. Нож в таком рубанке устанавливается двойной со стружколомом и прямолинейным лезвием с углом присадки ножа в 60 градусов.

шлифтик

  • Цинубель – используется для придания обрабатываемым деревянным поверхностям небольшой  шероховатости, а также для обстругивания свилеватой древесины. Это позволяет при обустройстве клеевого соединения деталей улучшать уровень их сцепления. На ножах цинубеля размещены бороздки, которые при заточке образуют зубчики. Благодаря размещению ножа в колодке под углом в 80 градусов даже свилеватую древесину можно обрабатывать без появления задиров. В цинубеле устанавливаются одинарные ножи с прямолинейным зазубренным лезвием. Средняя длина колодки составляет 20см, ширина – 6,5см и высота – 6,5см.

цинубель

  • Рубанок торцовый – применяют при строгании небольших поверхностей древесины с путаным строением, а также для обработки торцов.
  • Рубанок одиночный – используют для вторичного строгания древесины. При работе стружка образуется без излома, а на поверхности древесины могут оставаться небольшие отколы или задиры.
  • Рубанок двойной – помимо установленного ножа имеет стружколом, который улучшает качество строгания.

Виды рубанков фигурного строгания

  • Зензубель – предполагает наличие двойного ножа, в связи, с чем качество обрабатываемых поверхностей становится достаточно высоким. Инструмент используют для зачистки четвертей и обстругивания перпендикулярных поверхностей. Ширина ножа колеблется в пределах 33мм, а его форма напоминает лопатку. Находится в «ближайшем родстве» с фальцебелем.

зензубель

  • Федергубель – выполняет продольные выступы по кромке деревянных заготовок. Отличается особой формой лезвия, которое образует прямоугольный выступ вдоль кромки изделия.

федергубель

  • Фальцебель – осуществляет зачистку четвертей. Оснащен одинарными ножами прямой или косой формы. Рубанок имеет ступенчатую подошву, которая в некоторых моделях бывает съемной. Это позволяет подбирать фальцы необходимого профиля и размера под форму дерева.

фальцебель

  • Штабгобель или штабгалтель – придает деревянным деталям закругленную форму за счет установки ножей вогнутой формы.

штабгобель

  • Шпунтубель – осуществляет продольные пазы по кромкам заготовок. Рубанок состоит из двух колодок, которые соединяются между собой специальными железными винтами. Одна из колодок является направляющей, а другая – закрепляющей и удерживает собой ножи.

шпунтубель

  • Калевка – основное назначение данного рубанка: фигурная обработка дерева и придание особенной формы заготовкам. Чаще всего используется при производстве карнизов из дерева, багетов или дверных проемов. Такой тип рубанка имеет особые резцы с фигурными кромками  и многоступенчатую подошву, устанавливаемую в зависимости от формы профиля, который нужно получить.

калёвка

  • Грунтубель – проводят выстругивание пазов поперек волокон трапециевидного сечения. Представляет собой колодку, в которую сбоку вставлен заостренный крючок в виде резца.

грунтубель

  • Горбач – имеет криволинейную колодку, позволяющую обрабатывать поверхности выпуклой или вогнутой формы с внутренними и внешними диаметрами.

горбач

В столярном деле редко можно обойтись одним видом рубанка. Ведь при обработке деревянных заготовок приходится выполнять не один тип операций с использованием различных строительных инструментов. Так, некоторыми рубанками работают только  в паре, например федергубель и шпунтубель. Или же рубанки применяются последовательно: при черновой обработке – шерхебель, а при финишной – фуганок.

https://www.youtube.com/watch?v=wQBeB9LevpQ

Фуганок как идеальный инструмент для гладкого строгания + видео

Когда нужно привести доску или брус в идеальное состояние, по ситуации используется покупной или самодельный, ручной или электрический фуганок, станок фуговальный автоматический, либо верстачный вариант с ручной подачей.

Какой вид может принять ручной фуганок?

Почти в каждой мастерской рубанок занимает не последнее место. Однако далеко не всегда этот инструмент способен обработать древесину в должной мере, особенно, если неправильно настроен. Появляются царапины, из, казалось бы, сглаженной плоскости вместо стружки выгрызаются целые волокна. Совсем иначе проявляет себя настольный фуганок, своими руками вы можете превратить корявую доску в глянцево сверкающий отделочный материал.

Типичный ручной фуговочный инструмент намного массивнее рубанка, и один только вес корпуса дает ему значительное преимущество, поскольку прижим к поверхности получается максимально плотный. Длина данного столярного инструмента редко бывает меньше 90 сантиметров, за исключением так называемых полуфуганков, подошва которых обычно достигает длины от 25 до 50 сантиметров. Еще одна отличительная особенность – наличие позади торчащего над колодкой железка удобной рукоятки, без которой процесс фугования был бы весьма затруднительным. К слову, ширина резца составляет от 6 до 8 сантиметров, что требует тщательной его настройки, без перекосов.

Малораспространенными и редко используемыми разновидностями фуговочного инструмента являются цинубель, зензубель, фальцгебель и шпунтубель. Давайте рассмотрим каждый более подробно, чтобы вы могли решить для себя, стоит ли иметь что-то подобное в своей мастерской. Если вы занимаетесь мебелью и сталкиваетесь с необходимостью оклейки древесины тканью, в работе очень пригодится цинубель. Этот инструмент имеет тяжелую колодку длиной от 200 миллиметров и резец с трехгранным рифлением рабочей поверхности, обеспечивающим свилеватость древесины, ее ворсистость.

Зензубель, используемый для выборки и строгания четвертей и фальцев, тоже достаточно тяжел, несмотря на то, что имеет узкий корпус длиной от 240 миллиметров, поскольку колодка сделана довольно высокой. Резец с прямым или скошенным лезвием, длина обычно порядка 20 сантиметров (отсюда и большая высота корпуса), а ширина – до 2 сантиметров. Схожее назначение и у фальцгебеля, разница лишь в том, что у него более широкая колодка и уступчатая подошва. Уступов обычно два, один задает ширину выборки фальца по краю детали, а второй необходим для соблюдения глубины.

Особого описания требует шпунтубель (инструмент для выборки пазов или, иначе, шпунтов), состоящий из двух колодок, рабочей и направляющей, соединенных винтами. Существует две его разновидности, каждая из которых носит свое название, употребляемое, впрочем, сравнительно редко. Собственно, для выборки паза необходим нутхебель, имеющий сменный узкий резец, ширина которого подбирается, исходя из необходимых параметров шпунта. Федерхебель предназначен для получения гребней и имеет железко с прорезью, также сменное. Универсальный вариант инструмента позволяет свободно менять один тип резца на другой.

Ножи для фуганка – принципы установки и заточки

В отличие от обычного рубанка, железко которого выступает из подошвы всего на пару миллиметров и имеет угол установки порядка 50 градусов, фуганки рассчитаны на более качественную обработку. Исключение составляет только цинубель, резец которого, заточенный под углом 30°, ориентирован к поверхности на угол порядка 70-80°, вследствие чего осуществляется не строгание, а, скорее, скобление древесины. Подобные ножи встречаются редко, поэтому при поломке режущей кромки заменить железко можно заточенным с одной стороны куском полотна пилы по металлу, зажатым между резцом и стружколомателем двойного рубанка.

Что же касается основного инструмента для фугования, его резец устанавливается под углом 45° к обрабатываемой поверхности, а угол заточки выдерживается в 23°. Ширина щели для стружки составляет 9 миллиметров, что требует дополнения в виде стружколомателя, которым ножи для фуганка снабжаются в обязательном порядке. У американских фуганков железко закрепляется с помощью винта, а длина корпуса сравнительно небольшая, хотя также имеется рукоятка в задней части.

У зензубеля резец со скошенным лезвием устанавливается по отношению к продольному вертикальному сечению колодки под углом 13°30’, прямой вариант железка ставится стандартным образом. Есть образец зензубеля для выборки пазов типа «ласточкин хвост», именуемый иначе «наград», с ножом, две заточенные кромки которого сходятся в острый угол. Точить ножи для этого инструмента рекомендуется под угол 23°, после установки клина щель под стружку должна быть не меньше 7 миллиметров.

У фальцгебеля нож точится идентичным образом, а вот пролет под стружку необходим шириной в 9 миллиметров. Резец располагается по отношению к обрабатываемой поверхности под углом 45°. Шпунтубель лучше всего брать металлический универсальный, в нем предусмотрено несколько ориентированных под нужным углом пазов для различных резцов, причем зажимаются железки специальными винтами. По мере необходимости выдвигается тот или иной нож, остальные же располагаются в верхнем положении.

Автоматизация фуговочного процесса в обработке древесины

Если нужно остругать доску, обычно ее закрепляют на верстаке или, как минимум, устанавливают в упор, а затем с помощью ручного или электрического рубанка и его производных доводят до нужной степени гладкости. Но того же самого результата можно добиться прямо противоположным путем, если использовать фуговочный станок с ручной подачей. Наиболее удобен для мастерской верстачный вариант «лилипут», который можно установить даже на высоком табурете. Есть и более тяжелые модели, но все они конструктивно схожи, за исключением автоматических станков с дополнением в виде небольшого конвейера.

Такой стол для фуговки состоит из двух раздельных плит, укрепленных в одной плоскости на чугунной станине, между которыми оставлен зазор, в котором вращается вал с двумя ножами. Резцы расположены относительно рабочей плоскости почти заподлицо. Глубина строгания регулируется путем передвижения плит, осуществляющегося с помощью маховиков. Над поверхностью установлена направляющая линейка, которая может менять угол относительно столешницы, а также перемещаться поперек плоскости для регулировки ширины фуговки. Также в большинстве случаев имеют место прижимы, ограничивающие движение заготовки.

Самая легкая модель стационарного фуганка с ручной подачей весит 150 килограммов при длине стола в 33.5 сантиметра и ширине строгания не более 10 сантиметров.

В отличие от тяжелых станков с автоматической подачей материала, в которых мотор соединен с валом ременной передачей, ножи легких и средних моделей получают вращательный момент непосредственно от ротора. Иными словами, мотор либо соединяется с валом напрямую, на выступающий конец которого насаживается ротор, либо через муфту. Для безопасности работы резцами устанавливается прозрачный щиток, а зазор между плитами и ножами почти полностью скрывается под стальными накладками.


Немного о фуговальном станке | Журнал Ярмарки Мастеров

Хочу немного рассказать о таком важном инструмента для столяра как фуговальный станок. Что это и зачем он нужен. Нужен он для строгания и формирования базовых плоскостей на заготовках из дерева. Всем хорошо известно, что с кривой доской работать сложно, вот тут фуговальный станок и поможет. Формирование плоскостей – это то, с чего мастер начинает работу с заготовками. Чаще всего необходимо создать угол в 90 градусов, от которого уже можно отталкиваться при распиловке. При помощи фуговального станка можно выбирать четверть и строгать под заданным углом.

Фуговальный станок – сложный и требующий тонкой регулировки механизм, от точности его настроек напрямую зависит качество столярного изделия. Самая важная деталь – столы. Они должны быть качественно отлиты, плоскость столов должна быть ровная и гладкая, они не должны быть «домиком» (когда столы образуют тупой угол) или «винтом» (когда столы завалены на бок в разные стороны). Конечно, столы имеют возможность регулировки, для этого есть специальные ручки. Высота подающего стола меняется постоянно в зависимости от того какую величину съема мы хотим получить. Принимающий стол выставляется один раз и надолго (его регулировка производится только в случае необходимости). Качество исполнения регулировочных механизмов играет очень важную роль. Настройки станка могут зависеть даже от времени года, металл расширяется или сужается в зависимости от температуры и в результате можно получить погрешность в доли миллиметра, что, несомненно, повлияет на качество работы.

Ножи строгального вала выполнены из специальной быстрорежущей стали, они долго держат заточку и с легкостью режут древесину. Ножи на строгальном валу могут располагаться прямо или под определенным углом. Сейчас есть строгальные валы с кучей маленьких ножей, качество строгания заметно выше, но стоимость очень велика. Относительно бюджетные станки оснащены тремя ножами с прямым расположением.

Станок имеет и средства защиты: защита от перегрузок, заземление, есть защитный кожух строгального вала для предотвращения попадания в него посторонних предметов, рук (не дай Бог) или одежды. Станок оснащен магнитным включателем, если произойдет отключение электроэнергии во время работы, то при восстановлении электропитания станок не включится сам.

При выборе фуговального станка следует обращать внимание на все вышеперечисленные детали. Прежде всего, приобретая себе такой инструмент — вы покупаете себе верного и надежного помощника в вашем нелегком труде, поэтому не стоит торопиться с выбором. Определитесь с размером исходя из ваших конкретных потребностей, с возможностями его размещения. Большие станки не всегда оправдывают себя. Например, мой станок длинной всего 1,2 метра, а ширина строгания 15 сантиметров, но для моих задач он полностью подходит. Важно роль играет вес станка, чем он тяжелее, тем меньше будет вибрации и лучше стабильность.

Вообще, при выборе инструмента всегда стоит руководствоваться принципом разумной достаточности. Постоянно совершенствуясь в своем деле вы постепенно «вырастаете» из того или иного инструмента и лучше понимаете что вам действительно необходимо. Спасибо за внимание и удачи.

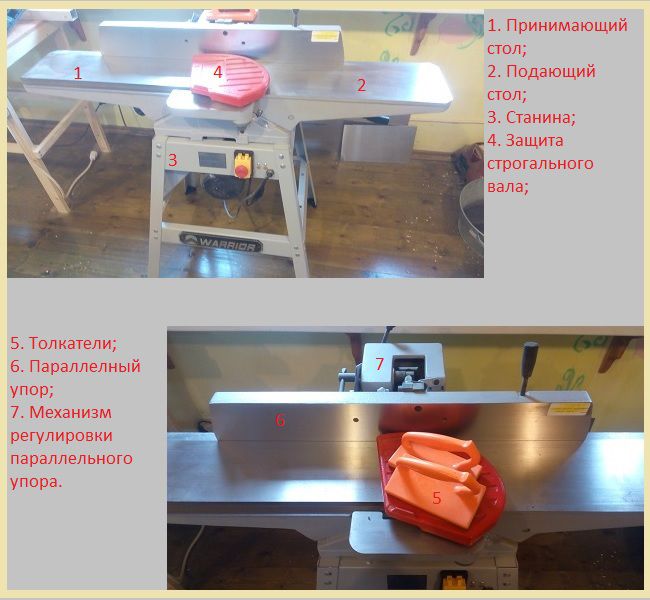

Далее я представлю немного фотографий с описанием конструкции.

Немного о фуговальном станке, фото № 1

Немного о фуговальном станке, фото № 2

Немного о фуговальном станке, фото № 3

Немного о фуговальном станке, фото № 4

Немного о фуговальном станке, фото № 5

Немного о фуговальном станке, фото № 6

Немного о фуговальном станке, фото № 7

Как сделать фуганок своими руками: видео, фото, чертежи

Зачастую обработка древесины проводится путем строгания. Строгание – процесс с прямолинейной подачей дерева в зону резания, когда плоскость резания, поверхность резания и обработанная поверхность совпадают. Строгальный станок имеет вал с ножами, которые установлен на станине и движется вокруг своей оси. При этом заготовка совершает возвратно-поступательное движение. Большой популярностью пользуется фуговальный станок. Подобный станок по дереву используется в домашних условиях на протяжении последних нескольких лет. Промышленные модели подобного оборудования имеют достаточно большую стоимость, но можно сделать и самодельный фуганок, которые также можно использовать при обработке дерева.

Сборка самодельного фуганкаСборка самодельного фуганка Сборка самодельного фуганка

Основные узлы

Прежде чем сделать самодельный фуганок нужно создать чертежи и разобраться с основными элементами, которые будут входить в схему. Как правило, строгальный станок состоит из следующих основных элементов:

  1. станины;
  2. вала с ножом;
  3. ролика;
  4. электродвигателя, от которого подается вращение;
  5. нескольких столов;
  6. упорного конька.
Устройство фуговального станкаУстройство фуговального станка

Устройство фуговального станка

Создаваемый чертеж самодельного фуганка должен содержать информацию о том, на каком расстоянии устанавливается электродвигатель с роликом и вал с ножами. Схема определяет то, насколько будет уменьшено количество вращений на выходе и увеличена мощность.

Конструкция строгольного столаКонструкция строгольного стола

Конструкция строгольного стола

Изготавление

Изготавливаем станину

Основанием для станка становится станина. Сделать ее можно своими руками с учетом нижеприведенных моментов:

  1. Больше всего для создания станины самодельного фуганка подходит металлопрофиль. Он обладает небольшим весом, прост в демонтаже.
  2. При создании чертежа следует учитывать то, что конструкция должна распределять оказываемую нагрузку, быть устойчивой.
  3. Все элементы должны быть прочно закреплены. Механизм, устанавливаемый на станину, с учетом обрабатываемого материала оказывает существенную нагрузку.
  4. Крепление элементов между собой проходит сваркой или резьбовыми соединениями. Если нужно, чтобы самодельный фуганок был мобильный и транспортировался при необходимости, тогда нужно выбирать резьбовое соединение. Сварка более надежная, но конструкция будет неразборной.

Стоит учитывать, что фуговальный станок должен устанавливаться ровно. Поэтому при соединении всех элементов строго выдерживается уровень.

Установка вала с ножами

Самодельный фуганок, как и промышленный вариант исполнения, имеет барабан ножами на поверхности, который при вращении проводит снятие дерева с поверхности заготовки. К особенностям установки этого элемента отнесем:

  1. Барабан представляет собой механизм, который состоит из двух подшипников, лезвия и центрального вала, на который передается вращение.
  2. Сделать лезвиями своими руками практически невозможно, так как для этого нужен токарные и вертикально-фрезерный станок.
  3. Барабан устанавливается на станину через подшипники, которые имеют специальные крепления.
  4. Механизм с лезвиями должен прочно крепится к основанию, так как именно на этом узле концентрируется вся нагрузка.
  5. На конце выходного вала должен быть установлен ролик для ремня. При этом изготовить его можно самостоятельно. Подбирать профиль этого элемента следует под профиль ремня.

Многие чертежи имеют схему, при которой лезвия на оси устанавливается в центральной части станины.

Стол

Конструкция имеет два стола, которые расположены на противоположенных сторонах барабана. Сложность их изготовления заключается в том, что механизм крепления должен жестко фиксировать поверхность. Фуговальный станок, созданный своими руками, должен иметь гладкую поверхность столов. Это связано с тем, что подача дерева будет проводится при сильном прижиме. Если между столом и заготовкой возникает сильное трение, то обработка существенно затрудняется.

Кроме этого следует учитывать тот момент, что стол должен выставляться по уровню относительно барабана с лезвиями. При этом высота должна регулироваться, для чего устанавливается специальные механизм. Своими руками можно создать подобный механизм регулировки путем использования резьбового соединения.

Еще одним важным моментом можно назвать то, что стол должен иметь ширину и длину согласно тому, какие заготовки будут подаваться. Сделать можно также разборный механизм своими руками.

Установка двигателя с приводом

Вращение режущего инструмента происходит от электрического двигателя. При рассмотрении рекомендаций по установке электродвигателя рассмотрим следующие моменты:

  1. Достаточно важно правильно выбрать тип электродвигателя и его мощность. Строгальный самодельный фуганок за один проход может снимать достаточно большой слой материала. Для бытового использования подойдет электродвигатель мощностью более 1 кВт. В последнее время большой популярностью пользуются модели, которые питаются от 220 В.
  2. Станок будет работать правильно в том случае, если шкив электродвигателя будет находится в одной плоскости с шкивом барабана. Сделать это достаточно сложно, нужно использовать измерительные инструменты и уровень.
  3. Важно правильно подобрать диаметры шкивов. Разность диаметров позволяет уменьшить количество оборотов на выходе, что значительно повышает тяговую силу.
  4. Ремень должен быть хорошо натянут. Стоит учитывать, что они производятся согласно установленным стандартам и имеют определенную длину. Поэтому расстояние между шкивами тщательно вымеряется.
  5. Рекомендуется создавать посадочное место на самодельном фуганке для электродвигателя с возможностью регулировки его положения. Этот позволит проводить натяжение ремня в случае, когда его длина увеличилась из-за износа.

Особое внимание уделяют безопасности самодельного фуганка. Электродвигатель станка должен иметь заземление не через станину, так как при определенных обстоятельствах возможно поражение током.

Жесткий упор

Последним конструктивным элементом, который также можно создавать своими руками, является жесткий упор. Он необходим для выдерживания прямолинейного движения заготовки вдоль стола. Для этого мастери во время подачи заготовки в продольном направлении также оказывает поперечное усилие. Упор устанавливается на дальнем краю стола, своими руками его можно сделать из обычного куска дерева, для чего достаточно повысить качество поверхности для минимальной степени шероховатости.

В заключение отметим, что самодельный фуганок делают как можно более безопасным, так как он имеет большое количество вращающихся элементов. Для этого из дерева или пластика можно создать специальный кожух, который закроет электродвигатель, ролики и ремень. Также нужно обращать внимание на то, что самодельный фуганок должен иметь жесткую установку.

Ручной фрезер вместо фуганка и рейсмуса

Автор:
15 июня 2018 11:37

Фуган и рейсмус довольно дорогие инструменты, не в каждой любительской мастерской их встретишь, да и если они есть, бывают случаи когда размер заготовки просто в них не помещается. Но обычный ручной фрезер даже лучше справится с этой работой!!!

Ручной фрезер вместо фуганка и рейсмуса

Источник:

Здесь я опишу весь процесс кратко, полно описание метода на моем канале Дзен. Ручной фрезер вместо фуганка и рейсмуса

Источник:

Вот все, что нам понадобится (+ 4 струбцины со стены) Ручной фрезер вместо фуганка и рейсмуса

Источник:

Фиксируем «рельсы» в роли которых квадрат труба Ручной фрезер вместо фуганка и рейсмуса

Источник:

Обязательно надежно зафиксировать заготовку Ручной фрезер вместо фуганка и рейсмуса

Источник:

Щепками подпираем заготовку снизу, что бы она не плавала Ручной фрезер вместо фуганка и рейсмуса

Источник:

Вот на такую простенькую приспособу будем ставить фрезер Ручной фрезер вместо фуганка и рейсмуса

Источник:

А саму приспособу поставим на рельсы Ручной фрезер вместо фуганка и рейсмуса

Источник:

Глубину фрезерования назодим по самому низкому месту на детали + 1-2 мм Ручной фрезер вместо фуганка и рейсмуса

Источник:

Ручной фрезер вместо фуганка и рейсмуса

Источник:

Ручной фрезер вместо фуганка и рейсмуса

Источник:

Готово, фрезер выполнил роль фуганка. Ручной фрезер вместо фуганка и рейсмуса

Источник:

слегка отшлифуем заготовку Ручной фрезер вместо фуганка и рейсмуса

Источник:

очень тщательно очистим стол Ручной фрезер вместо фуганка и рейсмуса
