Фундамент каркасной бани руками + видео

Содержание

• Факторы, влияющие на выбор основы
• Способы закладки фундамента
• Разметка местности
• Столбчатая основа
• Свайно-винтовой фундамент
• Ленточный фундамент

Причина популярности возведения каркасной бани обусловлена быстрыми сроками строительства и возможностью выполнить работу собственными руками, без привлечения специалистов. Грамотно подобранный тип фундамента позволяет избежать трещин, перекосов и других деформаций постройки. Изучение факторов, влияющих на выбор основы, и ключевых этапов обустройства позволит правильно организовать выполнение поставленной задачи. Просмотр видео материала устранит пробелы в знаниях по интересующему вопросу.

Факторы, влияющие на выбор основы

Сравнительно легкий вес каркасной бани не освобождает от проблемы выбора подходящего фундамента для постройки. Какой фундамент будет закладываться под каркасную баню определяют два основных фактора: характеристика грунта и общий вес постройки. При изучении почвы обязательно учитывается ее несущая способность к вспучиванию. В большей степени это свойственно глинистой местности, менее всего вспучиванию подвержены хрящи и скалистые породы.

Закладка всех видов фундамента, за исключением плитного, осуществляется ниже уровня промерзания грунта. Поэтому применять ленточную технологию в большинстве случаев не имеет смысла. Чаще выбирают столбчатый фундамент или на винтовых сваях. Это относится к песчаным почвам, не склонным к усадке. Если планируется возводить каркасную баню на болотистой почве или склонной к вспучиванию, прибегают к обустройству плитной конструкции.

При планировании просторной каркасной бани или двухэтажной постройки, конструкции которых обладают значительным весом, следует задуматься о более прочном основании в форме ленточного фундамента.

Способы закладки фундамента

Рассмотрим подробнее характеристики разных типов фундамента, которые применяются при строительстве каркасной бани:

• Столбчатый. Оптимальный вариант для легкой конструкции бани ввиду низкой себестоимости при условии устойчивости грунта. В качестве столбов используется различный материал: кирпич, камень, бетон и железобетон, дерево. Иногда столбчатый фундамент обустраивают из асбестовых труб путем заполнения их бетоном.
• Разновидностью столбчатой технологии является свайно-винтовой фундамент, для закладки которого требуется бурение почвы. Дешевизна и легкость монтажа – главные преимущества метода.
• Основа для каркасной бани из плит обустраивается в случае большой просадки грунта. Редкое применение плитного фундамента объясняется дороговизной строительных работ.
• Ленточная технология – наиболее надежная из всех представленных способов. Она подходит для любого проекта каркасной бани и совместима с различными типами почвы. Существенные затраты – единственный недостаток предложенного варианта. Но высокое качество всегда требует финансовых вложений.

Разметка местности

Независимо от выбранной технологии закладки основания для каркасной бани работа начинается с разметки местности. Все действия отталкиваются от существующего плана, в котором отражаются:

• размеры стен;
• внутренние перегородки, служащие опорой для крыши каркасной бани;
• расположение дверных и оконных проемов;
• планировка каркасной бани.

Основные шаги по разметке местности:

• Первоначально вбиваются колышки по внешним углам основания.
• Учитывая ширину фундамента, обозначают его внутренний периметр.
• С помощью веревок прокладывают внешние и внутренние очертания.

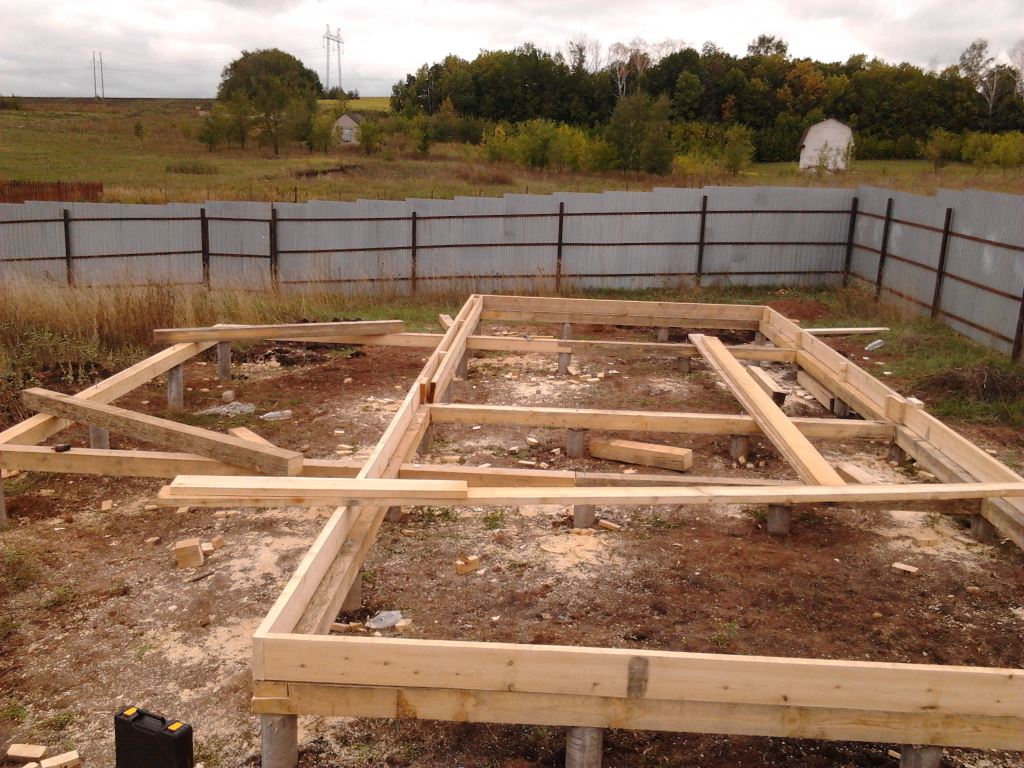

Столбчатая основа

Столбчатый фундамент – оптимальный вариант для каркасной бани, которая возводится на песчаной почве. Одно из многочисленных преимуществ метода – отсутствие необходимости возводить перемычки в промежутках между столбами.

Внимание! Глинистый грунт провоцирует неравномерную «усадку» столбов и деформацию всей постройки. Поэтому в такой местности столбчатый фундамент неприемлем.

Основные этапы строительства собственными руками:

• Фундамент для каркасной бани начинают обустраивать с разметки местности.
• Чтобы определить прямые углы необходимо изготовить прямоугольный треугольник на основе длинных досок, соединенных проволокой или веревкой.
• Промежуток между столбами зависит от общей массы конструкции каркасной бани. В среднем расстояние составляет 1,5-2,5 м. Опоры обязательно устанавливаются в местах пересечения внешних и внутренних стен.
• Размер столбов зависит от применяемого материала: для кирпичей он оставляет 50х50 см, при использовании бутобетона – 60х60 см. Легкая каркасная баня позволяет устанавливать опоры меньшим сечением.
• Глубина закладки столбчатого фундамента зависит от уровня промерзания грунта – столбы залегают ниже установленной отметки на 20-30 см.

При формировании столбов следует помнить, что бетон, каменная и кирпичная кладка устойчива перед сжатием, но практически не сопротивляется растяжению. Поэтому надежный столбчатый фундамент получается при строгом соблюдении вертикального уровня. Вариант обустройства подобной основы под каркасную баню предложен в следующем видео:

Свайно-винтовой фундамент

Разновидностью столбчатой основы под каркасную баню является свайно-винтовой метод, который еще называют буровым. Для подготовки полутораметровой ямы с помощью ручного бура потребуется всего 20 минут. Весь процесс включает следующие шаги:

• В грунте с обычной несущей способностью подготавливаются отверстия Ø 24 см.
• Труба из асбеста сечением 20 см помещается внутрь.
• Для выдержки вертикального уровня снаружи она уплотняется грунтом.
• Заливка бетонным раствором проходит в три этапа. Первоначально заполняют треть асбестовой трубы, после чего ее приподнимают, чтобы бетонная смесь сформировала расширенное основание сваи.
• На втором этапе обустройства свайно-винтового фундамента для каркасной бани смесь бетона заливают до уровня 10-15 см ниже верхнего края трубы.
• Раствор уплотняют, пронизывая металлическим прутом, затем фиксируют арматурный стержень.

В зависимости от окружающего климата, застывание проходит в течение недели, после чего можно переходить к монтажу каркасной бани.

Совет! При выборе свай уделите особое внимание качеству покрытия.

В целях экономии защитный слой бывает тоньше положенного. Это приводит к появлению царапин и быстрому развитию ржавчины. Проблема особенно актуальна для щелочных почв.

Материал, как возвести фундамент каркасной бани руками видео, представлен далее:

Ленточный фундамент

Основные преимущества ленточной основы для каркасной бани:

• Наиболее надежная основа, способная выдержать значительный вес конструкции бани.
• Ленточный фундамент применим на любом типе грунта.
• Усадка практически отсутствует.
• Риск деформации постройки минимален.

Весомые достоинства сопровождаются определенными недостатками:

• Расход строительных материалов заметно возрастает.
• Смета каркасной бани на ленточном фундаменте значительно превышает другие технологии.
• Требуется заказ спецтехники для доставки материалов и рытья траншей.

Толщина стен фундамента определяется в зависимости от используемого материала:

• обыкновенный бетон – 25 см;
• бетон-плитняк – 30 см;
• железобетон – 1 м;
• натуральный камень – 5 см.

Чтобы конструкция каркасной бани длительное время сохраняла первозданный вид, глубина залегания ленточного фундамента должна превышать уровень промерзания почвы на 20 см, но при этом быть не более 70 см. Существует две категории подобной основы – мелко заглубленный и заглубленный фундамент. Обычно для каркасной бани применяется первый вариант, средняя глубина залегания составляет 60 см.

Процесс обустройства ленточного основания для каркасной бани состоит из традиционных этапов:

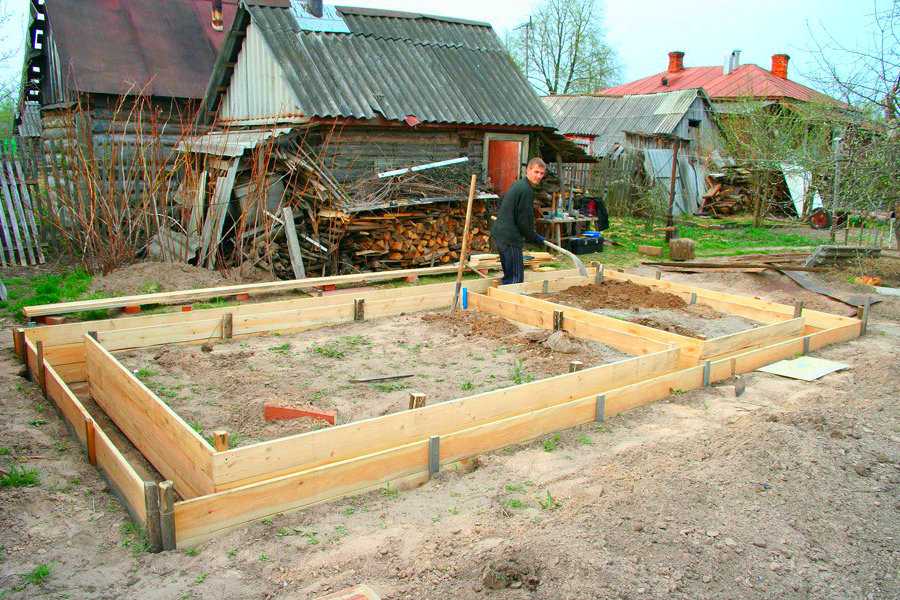

• Формируется опалубка.
• Дно траншеи накрывается подушкой из щебня средней фракции и песка.
• Сверху «подушки» укладывается слой гидроизоляции.
• Затем переходят к монтажу армирующего пояса.
• Установленная арматура заливается бетонным раствором. Чтобы каркасная баня стояла на прочном фундаменте необходимо позаботиться об устранении пузырьков воздуха из бетонной смеси после заливки.
• Демонтаж опалубки проводят после полного застывания раствора из бетона.

Непосредственное строительство каркасной бани начинают после усадки фундамента.

Сделать качественное основание возможно при соблюдении всех рекомендаций касательно размера несущих опор, глубины установки и времени застывания. В противном случае существует риск преждевременного разрушения фундамента и деформации каркасной бани.

• Строительство туалета на даче своими руками
• Баня из клееного бруса своими руками
• Детский деревянный домик своими руками
• Строим погреб своими руками

Столбчатый фундамент: особенности, виды.

Как сделать столбчатый фундамент своими руками?

Главная » Фундамент для бани » Столбчатый фундамент: особенности, виды. Как сделать столбчатый фундамент своими руками?

Всегда приятно иметь свою собственную баню у частного дома или на дачном участке. Постройка бани может выйти довольно дорого. Но если у вас небольшой бюджет, это не значит, что нужно отказывать себе в удовольствии посещения бани. Многие строят каркасную баню или из бруса, такая конструкция получается достаточно недорогой и легкой, благодаря чему не нужно тратиться на сложный и дорогостоящий фундамент, можно сделать обычный столбчатый фундамент.

Содержание

1. Баня на столбчатом фундаменте: устройство и особенности конструкции
2. Столбчатый фундамент для бани: преимущества
3. Столбчатый фундамент под баню: недостатки
4. Столбчатый фундамент и его виды
5. Как сделать столбчатый фундамент для бани
6. Этап 1. Подготовка
7. Этап 2. Разметка
8. Этап 3. Подготовка ям
9. Этап 4. Установка столбов
10. Столбчатый фундамент для бани из кирпича
11. Столбчатый фундамент для бани из блоков
12. Столбчатый фундамент для бани из труб
13. Столбчатый фундамент с ростверком

Баня на столбчатом фундаменте: устройство и особенности конструкции

Столбчатый фундамент – это конструкция, состоящая из столбов, расположенных по периметру будущей постройки. Они находятся по углам строения, в точках, где проходят внутренние перегородки, и местах со значительной нагрузкой. Обычно столбы располагают на расстоянии 1,5-2 м. Точная величина зависит от материала, из которого будет построена баня. Чем он тяжелее, тем меньше расстояние между столбами.

Чтобы сделать конструкцию более надежной и жесткой, отдельные столбы связывают ростверками, которые в будущем также пригодятся для монтажа цоколя.

Столбчатый фундамент для бани. Видео:

Столбчатый фундамент для бани: преимущества

• возможность установки на сложном рельефе, к примеру, в холмистой местности;
• недорогая стоимость, что помогает снизить цену всей бани;
• быстрая установка. Возведение столбчатого фундамента довольно простое, сделать его можно даже за один день;
• простота монтажа. С постройкой столбчатого фундамента справится даже мастер без опыта в этой сфере. Нужно лишь уметь замешивать бетон и пользоваться уровнем;
• возможность установки на нестабильных грунтах, а также земле с большой глубиной промерзания. Ленточный фундамент нужно устанавливать ниже уровня промерзания почвы, но когда этот показатель слишком высокий, стоимость основания в разы увеличивается. В этом случае разумнее сделать именно столбчатый фундамент;
• просадка ниже, чем у ленточного фундамента.

• неспособность выдерживать высокие нагрузки. Если вы планируете построить двухэтажное строение или баню-дом, то придется остановить свой выбор на другом виде фундамента. Идеально подходит столбчатый фундамент для каркасной бани, поскольку она имеет легкий вес;
• отсутствие возможности обустраивать цокольные этажи или делать подвал;
• уязвимость к подвижному и пучинистому грунту.

Столбчатый фундамент и его виды

По способу изготовления выделяют два вида столбчатого фундамента: монолитный и столбчатый.

Монолитный фундамент представляет собой единую и бесшовную конструкцию, сделанную из армированного бетона, по технологии он напоминает ленточный. Монолитный фундамент имеет повышенную прочность, но его монтаж более сложный, поскольку нужно делать опалубку и армирование.

Столбчатый фундамент имеет отдельные опоры. Этот вариант популярнее, поскольку он обходится значительно дешевле, а также прост в установке. Также он может предусматривать наличие ростверка, т. е. специальной обвязки, которая делает конструкцию более крепкой.

В зависимости от типа опор выделяют также несколько видов фундамента:

• деревянный;
• кирпичный;
• бетонный;
• бутобетонный;
• железобетонный;
• блочный.

Деревянный фундамент делают редко, поскольку этот материал имеет наименьшую прочность. Если вы все-таки решитесь использовать именно его, то обработайте материал антисептиком и обеспечьте ему надежную гидроизоляцию.

Наиболее популярными вариантами являются бетонные и кирпичные. Такие конструкции отличаются надежностью и долговечностью. Также они являются отличным вариантом, если вы собираетесь делать фундамент самостоятельно. Фундамент из бетона и кирпича имеют высокий срок эксплуатации, они надежные и прочные.

В зависимости от глубины столбчатый фундамент бывает:

• заглубленным;
• малозаглубленным.

При возведении заглубленного основания опоры располагаются на 0,5-1 м ниже уровня промерзания почвы. Фундамент возводится на глиняной почве, где много воды.

Малозаглубленный фундамент делают на глубине 0,4-0,7 м. Обычно его монтируют на скалистых, песчаных и пучинистых почвах. Главной особенностью такого типа фундамента является то, что глубина заливки должна быть приблизительно на 20-30% меньше уровня промерзания грунта.

Как сделать столбчатый фундамент для бани

Этап 1. Подготовка

Столбчатый фундамент бывает нескольких видов, прежде чем выбрать подходящий вариант, нужно тщательно изучить почву. Для определения уровня грунтовых вод нужно выкопать небольшую в диаметре яму глубиной около 1 м. Если на этом уровне нет грунтовых вод, а сам грунт не пучинистый (без глины), то такой глубины для столбов будет вполне достаточно. Иначе нужно копать дальше, а столбы необходимо ставить на уровне глубины промерзания, увеличенной на 0,4 м.

После нужно подготовить саму территорию: очистить ее от мусора, деревьев, кустов. Для удаления травяного покрова лучше всего срезать верхний слой грунта (около 30 см).

Участок должен быть максимально ровным, поэтому все ямы нужно засыпать песком или гравием, а бугры разровнять.

Этап 2. Разметка

Далее на основе проекта бани нужно определиться с тем, где будет находиться фундамент. Для обозначения понадобятся колышки и веревку. Колышки нужно вставить в землю в углах будущей постройки, а после соединить их шнуром.

Проверьте ровность углов угольником, а также измерьте диагонали. Разница их длины не должна превышать нескольких сантиметров, в противном случае нужно будет провести разметку заново.

Не пренебрегайте этим шагом! Следите, чтобы разметка была максимально ровной. Если фундамент получится кривой, то и вся баня также будет неровной! А это приведет к уменьшению срока ее службы.

Этап 3. Подготовка ям

Ямы нужно делать по углам помещений, под несущими стенами, а также по периметру на расстоянии 1,5-2 м. Для подготовки ям можно использовать конусообразный бур, эскалатор. Если у вас их нет, не страшно, вы можете сделать ямы вручную, используя лопату.

Глубина ям должна быть на 0,2-0,3 м больше, чем планируемая глубина залегания фундамента, т. к. нужно будет сделать песчаную подсыпку.

Ширина же берется примерно на 0,1 м больше, чем ширина опор, чтобы вы без труда могли вставить арматурный каркас.

На дне каждой ямы нужно сделать песчаную подушку: засыпать песок слоем около 0,2 м, добавить в него немного воды, утрамбовать.

Этап 4. Установка столбов

Как уже говорилось, для столбцов могут использоваться разные материалы, монтаж каждого из них имеет свои особенности.

Столбчатый фундамент для бани из кирпича

Это лучший вариант для людей, имеющих мало опыта в строительстве. Поверх песчаной подушки нужно залить бетонное основание, укрепленное арматурой. Для этого нужно использовать арматуру диаметром 12-14 мм.

Нужно оставить бетон на несколько дней, чтобы он высох, а после можно приступать к кирпичной кладке. Для фундамента подойдет полнотелый керамический кирпич.

Срок службы фундамента может быть разным, он зависит от качества кирпича и кладки, климатических условий, в среднем он составляет 50-100 лет.

Кирпичи нужно выложить в строго вертикальный столб, для кладки рекомендуется использовать цементный раствор. Каждый выложенный «этаж» проверяйте уровнем, это поможет сделать столб максимально ровным.

Для повышения надежности фундамента каждые 3-4 ряда делайте арматурную сетку.

После кирпич нужно покрыть гидоизоляционным материалом (рубероидом с горячим битумом или мастикой).

Оставить высыхать, а спустя неделю засыпать столбы землей и тщательно утрамбовать.

Столбчатый фундамент для бани из блоков

Для установки такого типа фундамента нужно использовать бетонные блоки размером 20х20х40 см. Они укладываются аналогично кирпичам, но все же имеют несколько отличий.

Поскольку бетонные блоки тяжелее, песчаную подушку лучше делать толще, не 0,2-0,3 м, а 0,5-0,7 м.

Далее нужно уложить два блока рядом. Следующий ряд также состоит из двух блоков, но их необходимо класть перпендикулярно предыдущим. Далее повторять аналогично до тех пор, пока столбы не станут выше уровня земли на 0,2-0,3 м.

Для защиты швов и блоков от влаги и температурных перепадов их нужно покрыть гидроизоляционным материалом.

Промежутки вокруг блоков нужно засыпать землей и утрамбовать ее.

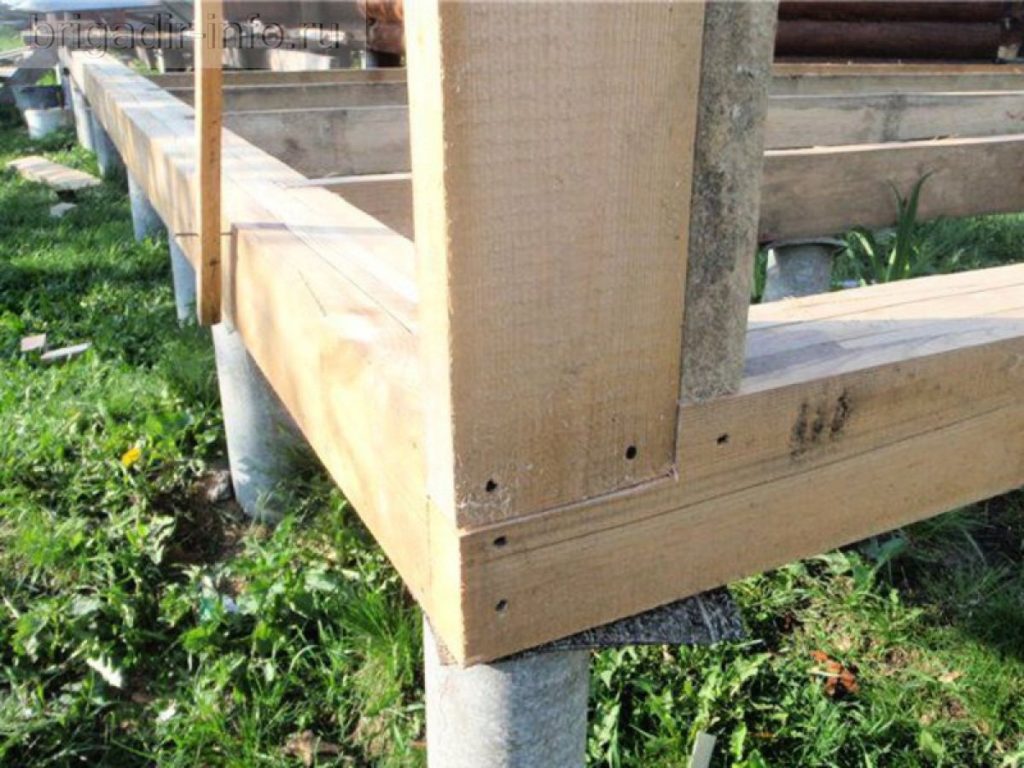

Столбчатый фундамент для бани из труб

Для возведения этого типа фундамента нужны трубы диаметром не менее 20 см, они могут быть металлическими или асбестоцементными. Для защиты труб от влаги их нужно обмотать рубероидом с битумом, обработать мастикой или оклеить гидроизоляционным материалом.

Опускать трубы в ямы нужно строго вертикально, столбы должны быть выше уровня грунта на 0,4 м. Промежутки с внешней стороны труб необходимо засыпать землей и утрамбовать.

Для укрепления фундамента нужно сделать армирование. Для этого в трубы втыкаются арматурные пруты, которые должны быть выше, чем сами трубы. После в них поэтапно заливается бетон.

Сначала нужно залить его примерно на 1/3 трубы, после немного приподнять трубу, чтобы он распределился по дну.

Затем заполнить трубу бетоном примерно на 0,2-0,3 м в высоту и уплотнить вибропрессом. Повторить процедуру, пока труба не заполнится.

Оставить на 1-1,5 недели, чтобы бетон высох.

Столбчатый фундамент с ростверком

Этот вариант фундамента более надежный. Ростверк – это особая конструкция из балок, которая соединяет между собой столбы. Основная функция данной конструкции заключается в равномерном распределении нагрузки на столбы, что добавляет прочности фундаменту.

Ростверк изготавливается из бетона, железобетона, металла и дерева. Его делают на монолитном и сборном фундаменте.

Для заливки ростверка нужен материал для опалубки. Для этого подойдут доски шириной 15 см и толщиной 4 см. Допустимо также использовать влагостойкую фанеру, металлические листы и ДСП.

Нужно сделать короб для съемной опалубки, в нижней части вырезать отверстия под столбы, которые будут немного выше нижней части опалубки. После нужно сделать армирование, что позволит укрепить конструкцию.

Для заливки можно использовать как готовый бетон, так и сделать раствор самостоятельно. Заливать бетон нужно равномерно и не забывать утрамбовывать. После оставить на несколько недель, чтобы бетон затвердел. Затем можно снять опалубку.

Столбчатый фундамент – это дешевый и простой вариант, поэтому такой тип основания довольно распространен. Сделать своими руками такой фундамент достаточно просто, для его установки можно обойтись и без сложного оборудования.

Как построить каркасный дом (маленький дом, хижина)

Если вы ищете творческий и уникальный способ построить свой следующий дом, возможно, вы захотите рассмотреть дом с А-образной структурой. А-образный дом — это тип конструкции с треугольными стенами и скатной крышей, что придает ему очень своеобразный вид. Хотя они могут выглядеть иначе, чем ваш традиционный дом, дом с А-образной рамой может быть таким же удобным и функциональным. На самом деле, многие люди считают, что их на самом деле легче построить, чем традиционный дом. Если вы хотите узнать, как построить кабину с А-образной рамой, прочитайте несколько советов.

Одна из замечательных особенностей кабин A-Frame заключается в том, что они чрезвычайно универсальны. Вы можете использовать их в качестве основного места жительства, дома для отдыха или даже сдачи в аренду. А благодаря уникальному дизайну дома их можно строить в самых разных климатических условиях и местах. Живете ли вы в горах или на пляже, дом A-Frame может стать для вас отличным вариантом.

Еще одно преимущество крошечных А-образных рамок заключается в том, что их относительно легко построить. Если у вас есть базовые столярные навыки, то вы сможете построить его самостоятельно. Однако, если вы не уверены в своих способностях, всегда полезно нанять профессионального подрядчика, который поможет вам. В любом случае, строительство крошечного дома — это увлекательный и полезный проект, которым может насладиться каждый.

А-каркасные дома дешевле строить?

Каркасные дома довольно недороги в строительстве, если вы используете простые материалы и методы строительства. Основными затратами, связанными со строительством каркасного дома, является стоимость земли. Если у вас есть большой участок земли, на котором можно построить, то общая стоимость проекта будет ниже. Кроме того, если вы живете в районе с умеренным климатом, то затраты на отопление и охлаждение дома с А-образной рамой будут ниже, чем в традиционном доме.

Из-за треугольной формы А-образных домов в целом используется меньше пиломатериалов. Эти дома могут быть построены из сборных пиломатериалов, которые дешевле традиционных пиломатериалов. Строительство каркасного дома относительно простое и не требует такой квалифицированной рабочей силы, как традиционный дом. Наконец, эти дома, как правило, имеют небольшую площадь, а это означает, что для их строительства требуется меньше земли. Все эти факторы в совокупности делают каркасные дома отличным выбором для тех, кто хочет построить новый дом с ограниченным бюджетом.

Что такое каркасный дом?

Каркасный дом представляет собой дом треугольной формы. Название происходит от того факта, что крыша выглядит как буква А. Эти дома обычно сделаны из дерева и часто имеют большие окна, пропускающие естественный свет. Каркасные дома можно найти во многих уголках мира, но особенно популярны они в горных районах.

Основные преимущества крошечного дома в том, что он очень крепкий и может противостоять сильному ветру, а также очень прост в строительстве и относительно недорог. Еще одним преимуществом является то, что они очень энергоэффективны благодаря своей треугольной форме, которая позволяет им удерживать тепло зимой и сохранять прохладу летом. Наконец, каркасные дома имеют очень уникальный и стильный вид, который выделяет их среди других типов домов.

Каковы требования для строительства каркасного дома?

Перед началом строительства каркасного дома необходимо выполнить несколько ключевых требований. Во-первых, в собственности должно быть достаточно места, чтобы вместить размер дома. Собственность также должна иметь соответствующее зонирование для этого типа строительства. Наконец, владелец должен получить необходимые разрешения на строительство от местного правительства. Без этих ключевых элементов было бы невозможно начать строительство дома с А-образной рамой.

При проектировании дома см. Международный жилищный кодекс для каркаса деревянного пола, в котором указаны требования к расстоянию между лагами и балками. На этой диаграмме показаны максимальные пролеты балок пола, разрешенные для различных размеров пиломатериалов и пород дерева.

Вас также может заинтересовать Самодельный сарай 10×12 с мансардой.

---

Время выполнения

60 часов

Общая стоимость

12 000 долл. США

Уровень квалификации

Расширенный

---

Загрузить планы для печати в формате PDF

---

Список материалов

• Доступно при покупке планов

Размеры пиломатериалов указаны как номинальные размеры . См. Размеры пиломатериалов для фактических размеров по сравнению с номинальными.

Раскрытие информации: Некоторые ссылки на этой странице, а также ссылки в разделах «инструменты для этого проекта» и «список материалов» являются партнерскими ссылками.

---

Размеры

---

Шаг 1 – Выровняйте землю и отметьте места для пирса

Сначала очистите территорию от кустов и любой растительности. Затем выровняйте землю, чтобы устранить любые низкие или высокие места.

Используя размеры, указанные на рисунке, отметьте примерно центры расположения опор. Выберите один угол в качестве исходной базы, а затем извлеките все измерения из этого места. В противном случае ваше измерение будет содержать ошибки.

Затем соберите доски для натяжных линий, чтобы создать более точную компоновку фундамента. Затем потяните и отрегулируйте струны до точных размеров, следуя планам салона.

Используя нити, вы сможете создать идеальные очертания фундамента. Струнные линии обеспечат ровную и ровную основу. Дополнительную информацию о том, как правильно использовать строковые строки, можно найти здесь.

Шаг 2. Выкопайте ямы для опор

Теперь выкопайте 14-дюймовые круглые и 24-дюймовые глубокие ямы для опор (при условии, что ваша земля плоская и выровненная). Затем возьмите 12-дюймовые круглые бетонные опалубки и отрежьте 12 кусков по 24 дюйма в длину. Если ваша земля имеет наклон, вам может потребоваться выкопать более глубокие ямы, а некоторые бетонные трубы могут быть выше других. Пока вершины форм имеют одинаковую высоту.

Затем заполните нижние 6″ отверстий небольшими камнями (размер камней 1″-2″). Затем поместите бетонную опалубку в отверстие. Верх трубы должен быть на высоте около 6 дюймов над землей. Важно иметь деревянный фундамент на высоте не менее 6 дюймов над землей для вентиляции, чтобы предотвратить гниение древесины.

Убедитесь, что все бетонные трубы выровнены. Кроме того, верхняя часть всех бетонных труб должна иметь одинаковую верхнюю отметку.

Шаг 3. Заливка бетона в опалубку

При работе с бетоном у вас есть ограниченное количество времени, прежде чем он затвердеет. После того, как бетон затвердеет, очень трудно скорректировать или изменить его форму. Таким образом, вам нужно будет подготовить материалы, прежде чем смешивать бетон.

Для этого шага вам понадобятся 12 стяжек Simpson Strong-Ties (основание стойки PB ZMAX для номинального пиломатериала 4×4), которые нужно будет вставить в бетон. Вам также понадобятся три доски 4×6 длиной 16 футов.

Если у вас нет большой бригады для смешивания и заливки бетона, лучший способ убедиться в том, что все будет ровно и ровно, — это заливать бетон в два этапа. В первом раунде заполните бетонные трубы наполовину. В то же время убедитесь, что трубы находятся на той же высоте, что и остальные трубы. Прежде чем бетон затвердеет, вы можете легко регулировать трубы из стороны в сторону или вверх и вниз.

После того, как бетон затвердеет, вам не придется беспокоиться о регулировке труб во время второго круга, так как они станут твердыми. Теперь заполните трубы доверху бетоном. Затем вставьте металлическую опору по центру в опоры, пока бетон еще влажный. Прежде чем бетон затвердеет, поместите балку 4 × 6 в основание металлической стойки, перекрывающее опоры. Это позволит вам внести окончательные коррективы в металлическую основу, чтобы она соответствовала балке 4×6.

Повторите процесс, чтобы закончить заливку бетона для остальных опор.

Когда бетон полностью затвердеет, используйте шурупы с шайбами, чтобы прикрепить основание металлической стойки к балкам 4×6. Затем заполните щели вокруг пирсов землей.

Шаг 4. Сборка каркаса домика

Так как этот дом с А-образным каркасом выглядит как треугольник, вам просто нужно собрать несколько больших треугольников, соединенных вместе. Нижняя часть треугольника — это пол, а две другие стороны — крыша. Общая площадь этого дома (включая чердак) составляет около 250 квадратных метров.

Начните с построения первого треугольника. Возьмите одну доску 2 × 6 длиной 16 футов и сделайте скос под углом 60 градусов на обоих концах доски. Эта доска будет использоваться для лаг пола. Теперь для досок крыши возьмите еще две доски 2×6 длиной 16 футов. Сделайте пропил под углом 60 градусов на одном конце и пропил под углом 30 градусов на другом конце. Срезы под углом 60 градусов будут соединены с лагами пола, а срезы под углом 30 градусов будут соединены с коньком крыши.

Для соединения 30-градусного конька крыши используйте зубчатую пластину фермы 4×8 с обеих сторон досок. Затем поместите балку пола поверх досок крыши и прикрепите ее 2 1/2 шурупами по дереву или гвоздями. См. изображение в планах дома с А-образным каркасом.

Повторите процесс, чтобы построить в общей сложности 8 одинаковых треугольных ферм.

Шаг 5. Постройте ферму для слуховых окон

Этот план дома с А-образным каркасом имеет два слуховых окна по обеим сторонам чердака. Итак, чтобы построить чердак со слуховыми окнами, вам нужно сделать одну из ферм трапециевидной формы, а не треугольной. Если вы решите не строить слуховые окна, то вместо фермы трапециевидной формы вам нужно будет построить обычную ферму треугольной формы.

Если вы строите слуховые окна, возьмите пиломатериалы 2×6 и обрежьте две доски крыши до 112 7/8″ с 60-градусными скосами на обоих концах. Смотрите картинку.

Затем возьмите пиломатериалы 2×6 и отрежьте две чердачные доски до 88 5/8″ в длину. И, наконец, отрежьте одну половую доску, как в шаге 4, длиной 16 футов с углом наклона 60 градусов на обоих концах.

Теперь соедините эти платы вместе, как показано на рисунке.

Шаг 6. Возведение каркаса дома с А-образным каркасом

Теперь, когда каркас кабины готов, пришло время поднять фермы и установить их на фундамент. Но прежде чем поднимать фермы, вам нужно добавить перемычки, которые соединяют фермы друг с другом. Вы могли бы добавить эти блоки позже, когда будете поднимать фермы, но я думаю, что проще сделать это раньше.

Возьмите пиломатериал 2×4 и отрежьте три куска до 22 1/2″ в длину. Затем прикрепите одну доску к верхнему коньку стропильной фермы. И два других блока посередине фермы крыши (это 96 дюймов от нижней части крыши). Эти средние перемычки будут использоваться для крепления фанеры и предотвращения провисания фанеры.

Теперь поднимите первую ферму и прикрепите ее к балкам перекрытия в самой передней части фундамента. Убедитесь, что ферма находится на одном уровне с передней частью балок 4×6. Вам нужно будет временно прикрепить диагональные доски, чтобы удерживать ферму на месте.

Затем возьмите пиломатериал 2×6 и отрежьте один кусок 179 1/4″ с 60-градусным срезом на обоих концах (точно так же, как другой брус пола, но короче). Затем вставьте эту доску между досками крыши, чтобы получилась двойная балка пола, и прикрепите ее гвоздями или шурупами. Смотрите картинку. Первая и последняя фермы будут иметь двойную балку пола.

Шаг 7. Прикрепите оставшиеся фермы к фундаменту

Продолжайте установку оставшихся треугольных ферм, 24″ от центра, аналогично первой ферме, пока не дойдете до шестой фермы. Поскольку шестая и седьмая фермы не соединяются на коньке, пока пропустите блок перекрытия крыши. Он будет установлен позже. Но установите средние фанерные перемычки.

Затем установите седьмую трапециевидную ферму, которую вы построили на шаге 5 для чердачного/мансардного окна, затем установите восьмую ферму. Последнюю ферму нужно будет повернуть и установить лицом вперед. Кроме того, расстояние между двумя последними фермами будет меньше, поэтому перемычки будут короче. Затем вырежьте и установите двойную балку пола так же, как и первую ферму.

Шаг 8. Установка жесткой пенной изоляции между лагами пола

Если вы планируете отапливать или охлаждать внутреннюю часть дома, то установка изоляции пола и крыши является обязательной. Но в зависимости от погодных условий, в которых вы строите этот дом, вы можете или не можете укладывать изоляцию пола.

Перед укладкой изоляции вырежьте и установите перемычки между лагами пола. Соединительные блоки в полу используются для предотвращения раскачивания балок пола и используются для крепления фанеры. Края фанеры на полу должны заканчиваться либо на балке пола, либо на перемычках.

Для установки перемычек необходимо измерить и отметить место, где заканчивается фанера. Вы также можете установить дополнительные перемычки по всему полу, чтобы предотвратить провисание фанеры.

Затем возьмите жесткие изоляционные плиты из пенопласта и обрежьте их до ширины 22 1/2″. Затем установите изоляцию между лагами пола и перемычками.

Шаг 9. Прикрепите фанеру пола к балке пола

Возьмите целый лист фанеры толщиной 3/4″ и положите его на балку пола. Выровняйте его так, чтобы край фанеры проходил от середины одной балки пола до середины другой балки пола. Это позволит вам прибить фанеру к балке.

Также убедитесь, что фанера прилегает к середине перемычек. Края фанеры должны касаться балки пола или перемычки. В противном случае фанера провиснет.

Шаг 10. Постройте спальный чердак

Теперь, когда пол построен, вы можете поставить лестницу, чтобы добраться до чердака и остальной части каркаса.

Возьмите пиломатериалы 2×6 и отрежьте две доски для кровати-чердака до 88 5/8″ в длину. Затем отрежьте еще два куска такой же длины, скосив их под углом 60 градусов на обоих концах.

Установите две доски чердака под углом 60 градусов на ферму 5 и ферму 9. Убедитесь, что эти доски установлены на той же высоте, что и вершина трапециевидной фермы.

Теперь возьмите другие доски с 90-градусным срезом и установите их на фермы 6 и 8. Снова убедитесь, что они находятся на одной высоте.

Шаг 11. Завершение монтажа фанеры на чердаке

Используя тот же метод, что и при укладке фанеры на пол, сначала установите перемычки, а затем установите фанеру. Размеры фанеры на чердаке смотрите на фото. Снова убедитесь, что края фанеры приземляются либо на фермы, либо на перемычки.

Шаг 12. Установка коньковых досок для слуховых окон

Возьмите пиломатериалы размером 2×10 и вырежьте три перемычки длиной 46 1/2″ для слуховых окон. Затем прикрепите один из перемычек вверху конька крыши между фермами 6 и 8.

Затем отмерьте 12″ от верха крыши. Затем установите перемычку 2×10 между фермами 6 и 8 под тем же углом, что и ферма. И, наконец, установите третью доску с противоположной стороны крыши.

Шаг 13. Постройте стены слухового окна

Переходим к строительству слуховых окон. Мансарда состоит из трех стен и крыши. Во-первых, начните со строительства передней стены.

Используя пиломатериалы 2×4, сделайте переднюю стенку высотой 44 дюйма и шириной 53 1/2 дюйма. См. изображение для конфигурации кадрирования.

Если у вас другой размер окна для мансардного окна, вам нужно будет добавить дополнительную рамку вокруг окна.

Затем постройте две боковые стены. Опять же, см. рисунок для размеров и углов. Вам нужно будет построить две одинаковые боковые стены для каждого слухового окна.

Теперь установите переднюю стену на доски чердака 2×6, а затем две боковые стены. Боковые стены должны быть на одном уровне с внутренними фермами крыши.

Повторите процесс, чтобы построить второе слуховое окно на противоположной стороне крыши.

Шаг 14. Установка крыши слухового окна

Чтобы построить крышу, возьмите пиломатериалы 2×4 и отрежьте семь кровельных досок до 44 3/8″ в длину. Обрежьте один конец каждой доски под углом 45 градусов.

Затем в пяти досках крыши потребуются пазы для верхней направляющей передней стены. См. изображение для размеров. Две другие доски крыши по бокам не будут иметь выреза.

Затем возьмите брус 2×6 и отрежьте один кусок до 56 1/2″ в длину. Затем с помощью настольной пилы отрежьте один край доски под углом 45 градусов, чтобы общая ширина доски составила 5 дюймов.

Теперь возьмите доску 56 1/2″ и прикрепите ее к фермам крыши над боковыми стенками слухового окна. Убедитесь, что доска находится по центру между фермами.

Затем возьмите доски крыши слухового окна и установите их от передней стены до задней доски 56 1/2″. Две внешние доски крыши не будут иметь выреза.

Повторите процесс, чтобы построить крышу для второго слухового окна.

Шаг 15.

Постройте заднюю стену дома с А-образным каркасом

Используя пиломатериалы 2×4, постройте заднюю стену, следуя размерам, указанным на рисунке. Если вы работаете с окном определенного размера, вам может потребоваться добавить дополнительное обрамление для этого окна. Убедитесь, что задняя часть стены находится на одном уровне с задней частью дома с А-образной рамой.

Шаг 16. Установка передней стенки кабины

Передняя стена также построена из бруса 2×4. Во-первых, соберите треугольную раму, которая будет скользить между фермами крыши. Затем нужно определиться с размером двери. Вы можете установить одну дверь или дверь с боковыми оконными панелями. Для этого дома мы используем дверь с боковыми панелями. Дверь должна поставляться с инструкцией по установке и предоставлять вам обрамляющий проем. После того, как вы обрамите дверь и треугольное окно, заполните остальную часть стены шпильками.

Передняя стена может быть установлена ​​заподлицо с фасадом дома или отодвинута внутрь (у второй фермы). В каждой ситуации есть плюсы и минусы. Если вы установили стену в передней части дома, у вас будет больше места внутри дома. Но если вы установите стену дальше внутрь, у вас будет кровельное покрытие перед домом, чтобы защитить его от дождя или снега.

В этом уроке стена размещается на расстоянии 24 дюйма от передней части дома.

Шаг 17. Покройте крышу фанерой

Перед тем, как начать обшивать крышу фанерой, проверьте, нужны ли вам какие-либо дополнительные опорные блоки или перемычки для удержания фанеры. Вы не хотите, чтобы какие-либо секции фанеры были свободными или не были прикреплены к раме. Так же, как фанера на полу, все края фанеры должны касаться досок.

После того, как вы добавили блокировку, возьмите фанеру 3/4″ и прикрепите ее к фермам крыши, начиная с нижней части крыши. Фанера должна перекрывать ферму крыши на 3/4 дюйма. Таким образом, передний нижний лист фанеры будет сдвинут назад на 3/4 дюйма от передней части дома. Затем остальные части фанеры будут следовать той же схеме.

Шаг 18. Установка передней дверцы и окон

Теперь установите переднюю дверцу. Для этого урока дверная рама имеет ширину 64 дюйма для одной двери с боковыми оконными панелями. Как упоминалось ранее, вы можете изменить это на одну дверь без панелей.

Далее установите переднее и заднее окна, а также мансардные окна. Следуйте инструкциям по установке окна, чтобы предотвратить любые утечки воды.

Шаг 19. Покройте крышу бумагой и установите металлический отлив

Для этого шага покройте крышу рубероидом. Не забудьте начать установку бумаги снизу, продвигаясь вверх по крыше. Кровельная бумага должна иметь нахлест, чтобы вода стекала вниз и не попадала внутрь дома.

После установки кровельной бумаги возьмите накладки из листового металла и установите их вокруг слуховых окон. Металл защитит углы от протечек воды. Обшивка также должна быть установлена ​​снизу, продвигаясь вверх.

Шаг 20. Установка внешней облицовки и отделки

Если вы строите этот дом в суровых холодных погодных условиях, вам может понадобиться установить фанеру на стены перед установкой сайдинга. Если погода не слишком холодная, вы можете просто прикрепить бумагу к внешней стороне стен, а затем установить поверх нее сайдинг.

Перед установкой сайдинга убедитесь, что над дверью и окнами установлены все Z-образные металлические планки. Также в нижней части сайдинга установите металлический отлив, чтобы вода не попадала внутрь дома. После того, как дом обернут бумагой и установлен металл, установите сайдинг спереди и сзади дома. Кроме того, установите сайдинг вокруг мансардных окон.

Затем установите обшивочные доски под кровельное покрытие перед домом. Затем установите лицевые панели спереди и сзади. И любая другая отделка вокруг дома, например, отделка углов слуховых окон и нижняя отделка для покрытия балок и балок пола.

Шаг 21. Установка черепицы

После того, как вся отделка установлена, пришло время покрыть крышу черепицей. Если у вас есть какие-либо проходы через крышу, такие как каминная труба, самое время их вырезать. После того, как вы вырезаете проходы через крышу и устанавливаете металлические крышки, покройте крышу черепицей.

Черепица — не единственный вариант кровли. Вместо этого вы можете установить крышу из листового металла или другие доступные типы крыш.

Шаг 22. Завершение монтажа внутренней изоляции и гипсокартона

Перед установкой изоляции и гипсокартона подумайте о внутреннем жилом пространстве и о том, как оно будет выглядеть. Если вы планируете установить шкафы на стене, вам нужно будет добавить дополнительные опорные блоки или рамы для их поддержки. Или, если вы хотите повесить большой телевизор или любой другой тяжелый предмет, вам понадобятся каркасные опоры.

Также подумайте об электричестве. Возможно, вам придется проложить некоторые провода, электрические вилки и выключатели. Завершите дизайн интерьера и расстановку мебели перед установкой гипсокартона, чтобы не вырезать гипсокартон.

После установки электропроводки и подпорки заполните изоляцией фермы крыши, включая стены слуховых окон. Затем установите гипсокартон на стены.

Наконец, завершите установку паркетного пола, плинтусов, лестницы на чердак, выключателей света и любых других приспособлений и отделки.

Вы сделали каркасный дом своими руками.

Как построить каркас ванны: пошаговое руководство

Установка новой ванны требует сначала создания прочного фундамента, способного выдержать изрядный вес ванны. Каркас ванны должен быть установлен в соответствии с соответствующими размерами, чтобы ванна надежно удерживалась на месте, поддерживая ее. В этой статье мы описали пошаговый процесс того, как правильно построить каркас ванны для облицовки плиткой и другими поверхностями ванной комнаты. Также включены несколько полезных советов по эффективному усилению и усилению рамы, чтобы выдержать вес ванны на ровном или неровном полу.

• Зачем нужно делать каркас ванны?
• Инструменты и материалы, необходимые для сборки каркаса ванны
• Пошаговое руководство по сборке каркаса ванны
• Советы и предупреждения

Зачем нужно собирать каркас ванны?

Каркасы ванн необходимы для надежного крепления ванны к полу и любым окружающим стенам или платформам. Каркас является общей основой, поэтому ванна должна быть правильно установлена ​​для дополнительной поддержки и жесткости. Тем более, что ванны могут быть разных размеров, форм и форм, прочная основа, которая удерживает все на месте и имеет правильный контур, соответствующий дизайну ванны, необходима для устойчивой и безопасной ванны.

Инструменты и материалы, необходимые для строительства каркаса ванны

• Циркулярная пила
• Наушники
• Комбинированный угольник
• Молоток
• Карандаш
• Спиртовой уровень
• Гвоздь
• Пистолет для герметика
• Защитные перчатки
• Рулетка
• Древесина для каркасов
• Ванна

Пошаговое руководство по сборке каркаса ванны

С помощью следующего систематического руководства по сборке каркаса ванны конструкция каркаса ванны будет разбита на небольшие удобоваримые шаги для более легкого и простого процесса. В руководстве также рассматриваются такие детали, как правильное обрамление ванны и обрамление душевой кабины. Но сначала какой размер бруса для каркаса бани лучше? Как правило, 18 мм фанеры вместе с брусом 4×2 должно быть достаточно, чтобы без проблем поддерживать большинство каркасов ванн.

1. Начертите линии на стенах, чтобы обозначить высоту рамы ванны.

Получите точную высоту ванны, затем добавьте к ней дополнительные 8 см или более и отметьте эту высоту на стене. Эта отметка будет служить высотой каркаса ванны с добавлением 8 см на случай, если высота пола будет разной. Тем более, что пол иногда может быть неровным, прибавка в 8 см гарантирует, что любая разница в высоте будет учтена, чтобы ванна поместилась независимо.

2. Установите опору рамы, вставив выступы между стеновыми балками

Наряду с отметкой высоты измерьте расстояние между стеновыми балками. С помощью циркулярной пилы вырежьте места для вставки головок, которые будут прибиты с помощью пистолета для гвоздей между отверстиями. Размещение башмаков между каждой балкой обеспечивает дополнительную поддержку, которая также помогает закрепить любую внешнюю облицовку.

3. Измерьте стороны рамы, затем отрежьте их

Расположите ванну так, чтобы ее задний конец находился на расстоянии 7 см от стены для припуска рамы. Затем снимите мерки от длинного конца ванны до стены и прибавьте к нему еще 7 см на припуск каркаса. Используя измерения, вырежьте четыре деревянные доски для нижних сторон и верхней части опоры рамы.

4. Наметьте положение вертикальных стоек каркаса ванны

С помощью карандаша наметьте места установки вертикальных стоек на нижней и верхней пластинах. Отметив предназначенные для них места, поместите шпильку на каждом конце, а остальные расположите на расстоянии 60 см вдоль рамы. Равномерное расстояние — это подготовка к более легкому покрытию рамы в дальнейшем.

5. Соберите боковины каркаса ванны

Вырежьте восемь вертикальных стоек, всего 9 шт.на 5 см меньше желаемой высоты рамы. Разница в 9,5 см позволяет сделать стойки короче высоты рамы для припуска на толщину нижней и верхней пластин. Дополнительные 0,5 см могут быть добавлены для любой разницы в высоте пола. Изготовьте две стороны рамы, прибив шпильки между нижней и верхней пластинами.

6. Установите боковые стороны рамы

Приложите одну сторону рамы к стене, а другую сторону расположите параллельно. Стороны каркаса могут быть разделены на общую ширину ванны менее 3 см. Соответствующего количества места должно быть достаточно, чтобы поместиться ванна с бортиками, имеющими выступ, на который можно опереться. После позиционирования сторон установите их на место с помощью гвоздей.

7. Соберите торцы каждой рамы

Выровняйте внешний край рамы ванны с помощью спиртового уровня и измерьте расстояние между каждой стороной. Измерение будет использоваться для ширины задних частей рамы, которые будут обрезаны соответственно для нижней и верхней пластин для каждого конца. Для каждого конца рамы вырежьте по три вертикальных шпильки одинаковой длины. Соберите концы, прибивая между нижней и верхней пластинами по три шпильки на каждой.

8. Установите концы рамы

Каркас ванны установлен и изготовлен, теперь его необходимо закрепить на месте с помощью пистолета для гвоздей, чтобы прибить концы. Если какой-либо из концов рамы не имеет стены для поддержки, убедитесь, что вертикальные края прямые, прежде чем прибивать их на место. Каркас ванны теперь готов для установки различных типов ванн, которые необходимо установить, чтобы обеспечить усиление каркаса со всех сторон.

Советы и предупреждения

Ремонт устаревших и старых зданий может привести к контакту с опасными химическими веществами и веществами, такими как краски на основе свинца, медь, хром, мышьяк и асбест. Старые здания, как правило, содержат эти вредные вещества, и их следует принимать во внимание, особенно потому, что они могут вызывать ряд смертельных заболеваний и состояний здоровья, таких как рак.

Безопасность всегда должна быть главным приоритетом в строительных работах и ​​должна выполняться с использованием надлежащих инструментов и оборудования для обеспечения безопасности.
