Строим фундамент под деревянный дом, руководство и советы

Фундамент — основа любого дома. Для деревянных построек без него тоже не обойтись. Но так как дерево значительно легче камня или кирпича, фундамент под деревянный дом может быть очень разным.

Возведение фундамента — ответственный этап строительства дома. Фундамент берет на себя основную нагрузку оказываемую стенами, крышей и погодными условиями. Деревянные дома при этом строят из бруса, бревна или по каркасной технологии, в каждом случае нагрузка будет разной. Да, можно уложить массивные тяжелый фундамент как под каменное здание, но далеко не всегда подобный подход будет оправдан и выгоден. Поэтому давайте разбираться по порядку.

Как подобрать фундамент для деревянного дома?

Тип фундамента определяется следующими важными факторами:

1. Месторасположение дома. Важно не строить дом вблизи обрывов, водоемов, где грунт непрочный. Заранее учтите возможность подключения ко всем коммуникациям.
2. Этажность и размеры дома. Помните, увеличение этажей приводит к большей нагрузке на фундамент. А при увеличении площади дома общая нагрузка остается неизменной.
3. Рельеф местности. При значительных перепадах высот возведение фундамента сопровождается масштабными земляными работами.
4. Тип почвы:
   1. песчаные грунты практически не удерживают влагу и при промерзании не увеличиваются в объеме. Подойдут к любому типу фундамента;
   2. глинистая почва медленно впитывает влагу, а в засуху покрывается коркой. Подойдет для свайных, столбчатых, глубокозаглубленных ленточных и плитных фундаментов на песчаной подушке;
   3. суглинок быстро впитывает влагу, но промерзает меньше, чем глина. Подходят ленточный, свайный, ленточно-свайный фундаменты.
   4. торфяная почва впитывает влагу и вспучивается при морозах, дает сильную длительную усадку.
      Подойдет свайно-винтовой тип фундамента.
   5. известковая почва способна быстро впитывать влагу. Подойдет для мелкозаглубленного ленточного типа фундамента.
5. Глубина залегания грунтовых вод. Чем больше влаги в непосредственной близости к фундаменту, тем больше при замерзании и оттаивании почва будет вспучиваться.
6. Глубина промерзания грунта. Основание фундамента должно находиться ниже уровня промерзания грунта.

Подготовка к укладке фундамента под деревянный дом

Древесина, даже после обработки антисептирующими составами, разрушается значительно быстрее других строительных материалов. При этом оказываются наиболее незащищенными места соприкосновения с фундаментом. Чтобы дом прослужил не один десяток лет, нужно строго соблюдать технологию возведения фундамента для деревянного дома.

Вне зависимости от типа основания устройство фундамента начинается с:

• исследования геодезистами грунта;
• выбора типа фундамента;
• разметки и межевания территории.

Виды и типы фундаментов для деревянных домов

Вес деревянного дома сравнительно небольшой, поэтому выбирают фундамент исходя из характеристик почвы и финансовых затрат. Правильное устройство фундамента под деревянный дом можно назвать залогом длительного функционирования постройки.

Ленточный фундамент

Это один из наиболее распространенных видов фундамента. Он имеет одинаковое сечение по всему периметру. Его ширина на 50 мм шире расчетной ширины стены. Применяется при наличии подвала, цокольного этажа, гаража.

Устройство ленточного фундамента деревянного дома

Столбчатый фундамент

Совет! Для установки столбов используйте технологию ТИСЭ (расширение столба опоры внизу). Такая конструкция более прочная и ее можно устанавливать на любом типе грунта. Легкий монтаж позволяет ускорить работу и не привлекать специализированную технику.

Устройство столбчатого фундамента деревянного дома

Свайный фундамент

Это оптимальный способ удешевить постройку дома и повысить его ремонтопригодность. Технология заливки свайного типа фундамента подобна столбчатому.

Важно! Свайный тип фундамента не подходит для устройства подвала и постройки гаража на общем с домом фундаменте.

Устройство свайного фундамента деревянного дома

Плитный фундамент

Представляет собой монолитную армированную бетонную плиту, которая равна площади дома. Плита подвижна, поэтому дом не деформируется от движения грунта под ним. Заливка плитного фундамента — затратное и хлопотное мероприятие. Важно обеспечить равномерное высыхание бетона по всей поверхности плиты.

Устройство плитного фундамента деревянного дома

Отделка фундамента деревянного дома

Готовый фундамент деревянного дома снаружи можно обшить декоративными стройматериалами. Это придаст цоколю дома эстетичный внешний вид. Для этого можно использовать:

• планкен из лиственницы;
• имитацию бруса из хвойных пород древесины;
• блок-хаус из сосны;
• цокольный сайдинг, имитирующий камень или дерево;
• клинкерную плитку;
• профнастил;
• декоративную штукатурку.

Как делать кирпичный фундамент

Содержание

• Характеристика кирпичного фундамента
• Материалы для обустройства опорной конструкции
  • Кирпич
  • Утеплитель и гидроизоляция
  • Армирующие изделия
  • Цементный раствор
• Технология возведения ленточного основания
• Особенности столбчатого фундамента
• Заключение

Практика обустройства фундамента из кирпичей менее распространена, нежели бетонное основание. Но при соблюдении определенных условий, конструкция имеет право на применение. Правильный расчет нагрузки, качественный материал и четкое следование технологическому процессу позволит возвести надежный кирпичный фундамент. Об особенностях его обустройства пойдет речь далее.

Характеристика кирпичного фундамента

Применение в строительстве опорной конструкции из кирпича имеет ограничение. Устанавливать ее разрешается на сухом твердом грунте, не склонном к пучению, при условии низкого УЗГВ. Обустройство массивного здания не допустимо, кирпичный фундамент предназначен для облегченных конструкций. В основном, его используют для деревянного дома. Это обусловлено свойствами материала, для которого характерно:

• высокий уровень жесткости;
• большая гигроскопичность;
• плохая сопротивляемость низким температурам;
• показатели прочности на среднем уровне.

Кирпичный ленточный фундамент способен прослужить от трех до пяти десятилетий при соблюдении всех требований во время обустройства.

Достоинства опорной конструкции из кирпича:

• Отсутствие тяжелых и крупных элементов позволяет заниматься строительством без привлечения спецтехники или бригады рабочих.
• Движения грунта не спровоцируют существенных разрушений, основание более гибкое, нежели монолитный бетонный пояс.
• Частичные повреждения легко восстановить, заменив кладку на отдельных участках.
• Обустройство кирпичной конструкции не требует установки опалубки, что облегчает процесс возведения фундамента.

Однако радостная картина местами омрачена недостатками материала:

• Кирпич гигроскопичен и легко впитывает влагу, что негативно влияет на прочность фундамента. В зимний период он промерзает, и количество циклов промерзания и оттаивания ограничено. Продлить срок эксплуатации кирпичного основания призвана качественная гидроизоляция и утепление.
• Стоимость материала выше, нежели применение бетона, а период службы меньше.
• Подходит не для всех земельных участков.

Важно! Если грунт нестабилен, усилить надежность кирпичной кладки поможет армирование фундамента.

Материалы для обустройства опорной конструкции

Грамотный подход при выборе материалов для обустройства фундамента – первый шаг на пути к надежному и долговечному основанию.

Кирпич

Ключевая функция отводится кирпичу, от прочности которого зависит целостность опорной конструкции и всего здания в целом. Оформление подземной части фундамента проводят исключительно керамическим кирпичом красного цвета, качественного обожженного и обязательно полнотелого. Ему свойственна высокая устойчивость к сжатию и меньшая восприимчивость к влаге. Для обустройства ленточного фундамента применение пустотелого и силикатного кирпича категорически запрещено! Часть фундамента над поверхностью земли, цоколь и перекрытия можно оформить из белого силикатного кирпича. Но с условием сухого почвенного слоя и низким УЗГВ.

Основные параметры, на которые следует обратить внимание при обустройстве кирпичного фундамента:

• Нагрузка на 1 см² – от М150 до М300.
• Морозостойкость – F35- F100.
• Водопоглощение на уровне 6-16%.

Расчет потребности в материале состоит из определения объема кирпичной опорной конструкции умноженной на количество кирпичей в 1 м

3. Этот показатель зависит от размеров изделия. Также учитывается величина швов кладки.

Утеплитель и гидроизоляция

Утепление и гидроизоляция кирпичного основания проводится различными способами, для этих целей подойдут следующие типы материалов:

• Плиточные на основе пенополистирола.
• Рулонные в форме геотекстиля.
• Обмазочные, где ключевую роль играет цемент.
• Напыляемые с обработкой битумом.

Армирующие изделия

Усилить кирпичный фундамент способно армирование, монтаж проводится непосредственно в процессе кладки. Поперечное армирование выполняют с помощью проволочной сетки диаметром 4-6 мм, рифленые пруты сечение 6-8 мм применяются для продольного укрепления опорной конструкции.

Цементный раствор

Обустройство кладки ленточного фундамента из кирпича, расположенного в дальнейшем под землей, проводится бетонным раствором высокой прочности. Верхнюю часть допустимо оформить цементно-известковой смесью. Если УЗГВ достаточно высок, бетонный состав для кирпичного фундамента готовится с добавлением гидроизолирующих веществ. Пропорции смеси зависят от характеристик грунта.

Технология возведения ленточного основания

Возведению кирпичного основания предшествует расчет нагрузки для правильного определения параметров конструкции. Суммированные показатели массы стен, кровли, перекрытий и учет свойств грунта дадут искомую величину.

Основные этапы работ заключаются в следующем:

• Траншея подготавливается с расчетом, чтобы вдоль кирпичной кладки провести монтаж гидроизолирующего материала. Если обустройство фундамента идет на глинистой почве или склонной к пучению, в дальнейшем проводится отсыпка. С этой целью ширина рва увеличивается минимум на 1 м.
• Высота песчаной подушки составляет 10-15 см. Слой песка равномерно распределяется по дну траншеи, затем поверхность увлажняется и тщательно утрамбовывается. Горизонт проверяется уровнем.
• Обустройство кирпичного основания продолжается укладкой гидроизоляции. Самый распространенный вариант – несколько слоев рубероида сложить буквой «П» в перевернутом виде. Качественную защиту от влаги фундаменту обеспечат полимерные материалы.
• Для кирпичного фундамента требуется бетонное основание высотой 10 см, которое заливается в небольшую опалубку. Эта мера способствует увеличению несущей способности кирпичной конструкции. Усилить эффективность поможет армирование стальной проволокой или металлическими прутьями. Данная мера не обязательна для легкого деревянного дома ввиду увеличения сметы строительства.
• Когда цемент застынет, переходят к кладке кирпичного фундамента. Работа начинается с выведения углов, кладку ведут любой стандартной перевязкой. Увеличить прочность поможет армирование рифлеными стержнями между двумя первыми и последними рядами.

Если оштукатуривание кирпичного фундамента не предусмотрено, шов оформляют заподлицо. Внешние швы цоколя заполняют бетоном с углублением на 10-15 мм, это способствует качественной адгезии раствора при оштукатуривании. После окончания кладки кирпичного фундамента требуется перерыв на 2-3 недели для полноценного высыхания раствора.

Гидроизоляция и утепление кирпичного основания – обязательное этап технологического процесса. Цемент, битум или геотекстиль в качестве защиты от влаги выбираются на усмотрение застройщика.  Утепление проводят плитами ЭППС. Защитить материал от порчи грызунами поможет обработка его поверхности керамзитобетоном.

Ранее было сказано, что при обустройстве опорной конструкции на почвах с высоким УЗГВ предварительно проводится отсыпка. Подобная мера необходима не только на дне траншеи, но и по всему периметру кирпичного основания. Промежуток между стенами траншеи и кладкой заполняют щебнем, гравием, песком или обыкновенными строительными отходами. Эта прослойка обеспечивает ускоренный отвод воды от кирпичного фундамента в сезон таяния снега или затяжных осадков.

Совет! Эффективной защите кирпичного фундамента от поверхностной влаги способствует обустройство отмостки. С этой целью поверхность по периметру здания бетонируют с уклоном на внешнюю сторону.

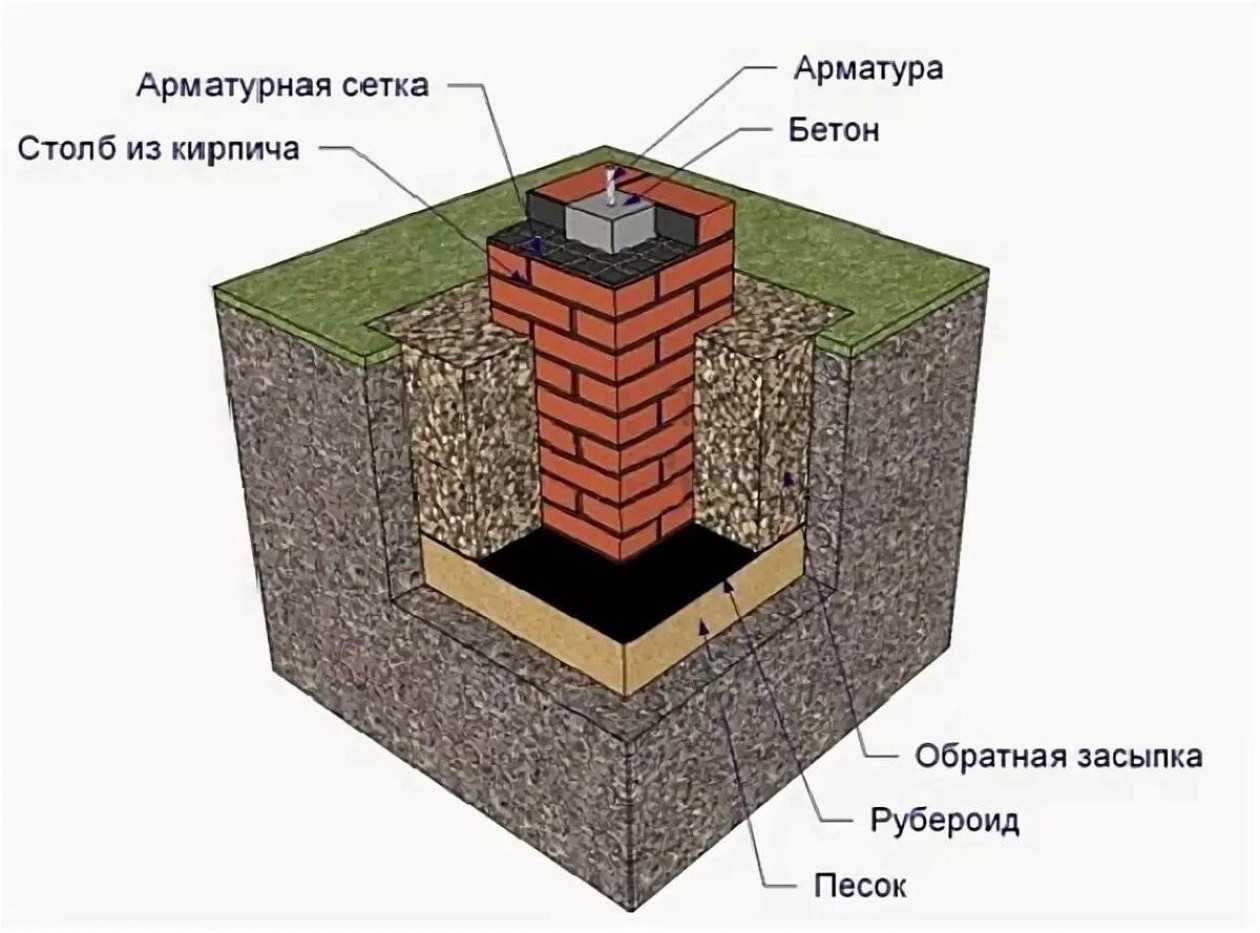

Особенности столбчатого фундамента

Помимо ленточного основания, кирпичный вариант опорной конструкции применяют в виде столбчатого фундамента. Обычно он используется при обустройстве деревянного дома легкой конструкции. Если строительство ведется на скалистой породе, заглубление столбчатого кирпичного фундамента не требуется.

Возведение столбов проводится с применением стандартных способов перевязки. Для усиления прочности опоры конструкцию делают полой. Впоследствии пустоты заполняют бетонным раствором и устанавливают вертикальное армирование.

Важно! При обустройстве кирпичных опор проводится регулярный контроль соблюдения горизонтального и вертикального уровня.

Столбы располагают по углам строения и по периметру внешних стен с промежутком около 2 метров. Шаг установки определяют в зависимости от тяжести здания и свойств грунта. Обязательно наличие опор в местах пересечения или примыкания стен. Внутренние перемычки также нуждаются в обустройстве кирпичного столбчатого фундамента.

Оформление песчаной подушки, гидроизоляция, и отсыпка проводится аналогично процессу возведения ленточного основания.

Заключение

Основные тезисы изложенной информации:

• Конструкция кирпичного фундамента приемлема на стабильных грунтах с низким УГВ. Оптимально подходит для легких построек: гаражей, бань, одноэтажных домов.
• Процесс возведения легче, нежели монолитного основания, но финансовые затраты выше.
• Срок службы кирпичного основания ниже, чем бетонной конструкции.
• Основная роль отводится кирпичу, поэтому желательно выбрать максимальный класс прочности и морозоустойчивости, необходимый для такого типа фундамента.
• Гигроскопичность материала требует обязательного проведения гидроизоляции. Утепление цоколя способствует снижению в дальнейшем затрат на отопление помещения.
• Армирование кирпичной кладки увеличивает прочность основания.

Соблюдение технологического процесса на всех этапах возведения фундамента обеспечит его прочность и длительный период эксплуатации. Устранить недоработки можно впоследствии, о чем поведает следующее видео:

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Бетонно-кирпичный дом — Как построить фундамент | HowToSpecialist

Эта статья о как построить дом из бетона и кирпича . С Эпизод 1 я начинаю новую серию, которая будет охватывать все, что касается строительства моего загородного дома, включая заливку бетонного фундамента, возведение кирпичных стен, утепление стен минеральной ватой и уход за внутренней отделкой. В моем доме 1000 кв. футов (100 кв. м) на этаже, 3 спальни, 2 ванные комнаты, одна кухня, одна гостиная и 2 кладовые.

Этот кирпичный дом выдерживает землетрясение силой 8,5 балла по шкале Рихтера, поэтому его прочная конструкция сделана из арматуры и бетона. Мы использовали кирпичные блоки для внутренних и наружных стен. Мы использовали 8 тонн арматуры для этого дома и около 100 кубометров бетона для всей конструкции. В Эпизоде ​​1 я покажу вам историю земли, планы дома и то, как мы заливали фундамент. Посмотреть все мои Премиум-планы можно ЗДЕСЬ .





Изготовлено по этому плану





Материалы

• Гравий
• Готовый бетон
• Пиломатериал – для изготовления форм
• Гвозди и шурупы
• Арматурные стержни – для создания армирующей конструкции
• Сетка сварная
• Распорки для усиления
• Пленка
• Полистирол XPS
• Сантехнические трубы

Инструменты

• Защитные перчатки, очки
• Рулетка, столярный карандаш, угловой угольник, спиртовой уровень
• Бетономешалка – для смешивания бетона
• Молоток и циркулярная пила – для сборки опалубки
• Затирка – для отделки бетона
• Экскаватор-экскаватор
• Бетононасос и смеситель
• Угловая шлифовальная машина
• Изгиб скоб

Время

• 2 недели

Сопутствующее

• Эпизод 1: Строительство фундамента
• Эпизод 2: Возведение стен
• Эпизод 3: Строительство крыши
• Эпизод 4: Выполнение установки и Windows
• Эпизод 5: Стяжка пола
• Эпизод 6: Установка изоляции из минеральной ваты
• Эпизод 7: Покраска дома снаружи
• Эпизод 8: Цементная штукатурка и штукатурка стен
• Эпизод 9: Установка натурального камня
• Эпизод 10: Установка септика
• Эпизод 11: Строительство дорожек из брусчатки
• Эпизод 12: Кухня
• Эпизод 13: Туалеты
• Эпизод 14: Гостиная
• Эпизод 15: Спальни





Строительство кирпичных стен – Видео!





Строительство кирпичного дома

План-чертеж кирпичного дома

Каждый дом начинается с плана, и наш загородный дом не стал исключением. Как видите, мы выбрали средиземноморский дизайн с небольшими местными влияниями, поэтому он легко вписывается. Это небольшой дом, потому что я хотел пойти на минимализм и упаковать все, что мне нужно, на площади среднего размера. Дом состоит из двух этажей и чердака, который будет использоваться в качестве склада. Это бетонно-кирпичный дом с 3 спальнями, 2 ванными комнатами, большой кухней, гостиной и двумя небольшими кладовками. Кроме того, в доме есть крыльцо с красивыми колоннами и арками.

Планы первого этажа

Это план первого этажа. Как вы можете видеть, в нем есть гостиная, кухня, ванная комната, прихожая, кладовая под лестницей и еще одна комната для хранения. В итоге мы внесли несколько изменений в планы, поэтому перенесли дверь в кладовку из гостиной на кухню. В доме много окон, потому что мне нравится, когда внутри много света.

Планы второго этажа

На втором этаже расположены 3 спальни с одной ванной комнатой. Я знаю, вы, вероятно, подумаете, что этого недостаточно, но это не основное место жительства, это просто дом для выходных. У меня также будет еще одна серия о отдельно стоящем гараже, построенном на участке, где я устрою свою мастерскую.

Деталь фундамента

На этом чертеже вы можете увидеть детали того, как построить фундамент для дома. Он довольно сложный, но спроектирован в соответствии с местными нормами. У нас есть линия промерзания, поэтому глубина фундамента составляет около 1 м (40 дюймов).

Разрез кирпичного дома

Разрез дома показывает более подробную информацию о внутреннем пространстве и материалах, которые будут использоваться.

Земля с деревьями для будущего дома

Возвращаясь к проекту дома из бетона и кирпича, пришло время показать вам участок земли, на котором мы собираемся строить. Как видите, на земле было много растительности, что означало много работы и затрат до начала фактического строительства дома. Но я думаю, что в конце концов все того стоило, потому что здесь так спокойно: свежий воздух, большой лес рядом и в моем распоряжении много земли для будущих проектов.

Вырубка-деревьев-для-строительной-площадки

Прежде всего, мы срубили все деревья, чтобы выровнять землю и убрать слой растительности. Тем временем мы подали заявку на получение разрешений на строительство дома и связались с нашим архитектором, чтобы получить полный план дома. Мы также сделали геотехнический отчет, чтобы помочь инженерам определить правильную структуру дома.

Предупреждаю, что в этом проекте вы увидите много арматуры, потому что мы живем в районе со значительной сейсмической активностью. Вот почему мы решили связаться с архитектором и разработать индивидуальный план, который соответствовал бы нашим потребностям и соответствовал последним строительным нормам. К слову, дом рассчитан на землетрясение силой 8,5 балла по шкале Рихтера. Самое сильное землетрясение, когда-либо зарегистрированное в моей стране, было магнитудой 7,8 балла, так что у нас есть достаточный запас.

Уборка земли

Мы арендовали экскаватор, чтобы убрать все пни. Это заняло несколько часов, потому что у этих деревьев были действительно сильные корни, но в конце концов земляная стена очистилась. В идеале я рекомендую вам выполнить этот шаг за год до заливки фундамента дома, чтобы оставалось достаточно времени для того, чтобы земля схватилась. Как видите, нам пришлось серьезно покопаться, чтобы убрать пни.

Выравнивание земли для дома

Экскаватор-экскаватор также очень помог при выравнивании земли. Мы использовали переднее ведро для этого. Все прошло очень гладко, и мы также использовали вес CAT, чтобы придавить землю и придать ей некоторую структуру. Это было сделано в апреле.

Поиск траншей под фундамент

В сентябре мы вернулись на строительную площадку, чтобы начать строительный процесс. Мы задержались из-за бумажной работы, и, несмотря на серьезное разочарование из-за того, что мы не смогли уложиться в запланированный график, у нас было достаточно энергии, чтобы построить дом, от эскизов до реализации. Было трудно найти подходящую команду, и после нескольких разочарований мы в конце концов заключили сделку с отличной командой. Я руководил строительством дома изо дня в день, потому что хотел отличного качества и не шел на компромиссы в отношении используемых материалов и решений.

Мы проследили фундамент, используя веревки, арматуру и гашеную известь, чтобы сделать линии действительно видимыми. Я рекомендую вам перепроверить все углы, чтобы убедиться, что они прямые. Также измерьте диагонали, потому что они покажут, если трассировка отключена. Помните, что этот шаг напрямую повлияет на качество вашего дома, и любая ошибка, допущенная сейчас, приведет к тому, что комнаты будут иметь странные углы углов и так далее, что, в свою очередь, затруднит отделку стен.

Выкапывание-фундамента-для-дома

Затем мы еще раз арендовали экскаватор и вырыли траншеи. Убедитесь, что вы используете ковш, который идентичен ширине траншей. Я рекомендую вам нанять оператора с опытом, потому что это будет иметь значение. Вам нужно иметь стены траншей вертикальными и уменьшить срыв берегов. Если возможно, вам нужно внести немного грязи внутрь фундамента, потому что вам все равно придется засыпать ее позже. Через минуту вы увидите, что я имею в виду.

Обшивочные доски для фундамента дома

Затем мы использовали обшивочные доски и веревку, чтобы убедиться, что оси фундамента правильно выровнены. Внесите некоторые коррективы в траншеи вручную, если это необходимо.

Дом-фундамент-траншея

Траншея под фундамент довольно глубокая (1 метр или 40 дюймов), потому что дно должно быть под линией фронта.

Автобетононасос

Следующим этапом проекта является заливка тонкого слоя бетона (около 4 дюймов или 10 см) на дно траншей, чтобы все было идеально ровно, перед укладкой арматурных балок. Поэтому мы приобрели бетонную смесь, которая была доставлена ​​на место с помощью грузовика, к которому также был прикреплен насос.

Заливка бетона с помощью автонасоса

Мне очень нравится тяжелая техника, так что это было для меня главным событием дня. Мне нравилось смотреть, как этот большой грузовик разворачивает руки и заливает бетон через большой шланг в траншеи. Мы назвали грузовик The Elephant, и я уверен, вы согласитесь, что это довольно прямолинейное прозвище 🙂

Заливка бетона для фундамента

Для этого этапа нам потребовалось примерно 9 кубометров бетона. Строительная бригада позаботилась о том, чтобы весь бетон попал в траншеи, а затем использовала лопаты, чтобы выровнять его.

Бетонный выравнивающий слой

Бетон залит траншеями, и, поскольку он жидкий, он также будет выравниваться. Бетону нужно пару дней, чтобы схватиться, поэтому мы можем приступить к укладке арматурных балок.

Арматура для кирпичного дома

Поставщик поставил на строительную площадку партию арматуры.

Хомуты

Вам нужно много хомутов для фундаментных балок. Вы можете получить их заранее у поставщика или просто изготовить на месте с помощью простого ручного гибочного станка. Один рабочий сделал все стремена, необходимые для фундамента, за пару дней. Важно следовать планам и чертежам правильной толщины и размеров арматуры.

Арматурные балки для фундамента

Это часть арматурных балок, которые войдут в фундамент. Все арматурные стержни привязываются к стержням проволокой. Проволока должна скреплять все вместе плотно и правильно.

Сборка арматурных балок

Затем балки соединяются в огромную мегабалку. Это может показаться безумием, но я уже говорил вам, много арматуры для этого кирпичного дома. Планы были тщательно соблюдены, и главный инженер прибыл, чтобы осмотреть конструкцию и дать свое согласие перед заливкой бетона.

Арматурная балка

Я говорю, что арматурные балки выглядят сексуально. Вы не согласны?

Арматурные балки над траншеями фундамента



Сборка арматурной конструкции для фундамента

Затем оттяжки соединили балки над осями фундамента. Это единственный способ соединить все вместе, иначе было бы невозможно выполнить работу, как только вы поместите их в окопы. К счастью, у нас в команде было несколько больших парней, так что у них не возникло проблем с подъемом мегабалок и укладкой их над траншеями. Тренировка в спортзале в реальной жизни…

Арматурные балки для траншей

После того, как все балки сцеплены вместе, мы вынимаем деревянные стойки под ними одну за другой и позволяем конструкции медленно упасть на свое место на бетон.

Установка-армирования-колонны

Теперь пришло время установить арматуру для колонн. Это требует внимания и большого количества измерений, потому что расположение колонн будет определять размер и форму комнат. Все сводится к тому, чтобы следовать планам и не идти на компромиссы. Мы получили одобрение от инженера, так что пришло время залить больше бетона.

Автобетононасос с миксером

Бетоновоз снова на дежурстве. Насос значительно упрощает весь процесс, потому что шланг управляется по радио и одним нажатием кнопки меняет направление вдоль траншей.

Заливка-бетоном-в-траншеи-фундамента

Однако бетон течет по шлангу со скоростью, поэтому вам нужен крепкий парень, чтобы удерживать его на месте, пока он заполняет траншеи. Убедитесь, что вы также используете бетонный вибратор, чтобы удалить воздушные карманы.

Заливка траншей бетоном



Просушка бетонного основания

После заливки траншей бетоном необходимо дать ему застыть в течение нескольких дней. А пока будем делать щиты для опалубки.

Щиты опалубочные

Щиты для фасадной опалубки. Простая задача… всего несколько досок и много гвоздей.

Опалубка для фундамента дома

Ребята установили панели вокруг фундаментных балок. Они использовали бензопилу, чтобы отрегулировать размер панелей и установить их на место. Как вы можете видеть, панели вертикальны и поддерживаются раскосами. Вам нужно проверить расстояние между панелями и убедиться, что оно соответствует планам. В нашем случае высота будет 12″ в ширину.

Деревянная форма-фундамент — деталь

Мы использовали 12-дюймовые арматурные стержни и вставили их между двумя панелями, чтобы сохранить одинаковое расстояние. Кроме того, для плотного скрепления панелей друг с другом через каждые 2 фута использовалась проволока диаметром 4 мм.

Опалубка для фундамента

Опалубка для фундамента готова к бетонированию. Для этого потребуется много бетона, около 20 кубометров.

Деревянная опалубка для фундамента

Обратите внимание на диагональные распорки, приставленные к опалубке. Распорки используются для поддержки опалубки, когда бетон оказывает давление изнутри наружу. Если у вас недостаточно брекетов, фундамент не будет ровным, и нет нужды говорить вам, что это нехорошо.

Заливка бетона на возвышение фундамента

Бетон заливали на возвышение с помощью автобетоносмесителя. Требовалось дополнительное внимание, потому что бетон должен проходить между опалубкой шириной 12 дюймов. Опалубку доверху заливать не стали, так как будем заливать плиту перекрытия, а она тоже должна стыковаться с арматурными балками. Поэтому оставьте около 4 дюймов незакрытыми бетоном. Оставьте бетон схватываться на 2-3 дня.

Заполнение фундамента землей

Сняли панели с внутренней стороны фундамента и начали заливать перегородки землей, которую предварительно выкопали из траншей. Экскаватор был вызван снова, чтобы ускорить процесс.

Фундамент, залитый грязью

После того, как все засыпано землей, пора ее полностью уплотнить. Вы можете использовать уплотняющую машину или можете пойти традиционным способом и поливать грязь слоями по мере заполнения перегородки. Вы можете заметить, что мы не прошли весь путь вверх по высоте, потому что нам все еще нужно добавить 4-дюймовый слой. гравия в качестве разрыва капиллярности.

Засыпка фундамента гравием

Мы засыпали землю гравием и попытались все выровнять. Вы также можете увидеть некоторые трубы для дренажа и водоснабжения. Мы следовали плану, а затем засыпали все песком, а затем добавили гравия.

Армирующая плита фундамента

Затем мы добавили 2-дюймовые листы полистирола XPS поверх гравия, а затем полиэтиленовую пленку, чтобы они оставались сухими и скреплялись вместе, когда мы будем заливать бетонную плиту. Вы также должны заметить установленную сварную проволоку №6. Его цель – армировать бетонную плиту. Устанавливаем прокладки под провод, чтобы приподнять его на 2″ от поверхности.

Оглядываясь назад, я бы выбрал 2 слоя полистирола XPS, потому что чем больше вы уложите, тем лучше будет изоляция. И вам нужна изоляция в холодные зимние месяцы, когда много напора теряется через слабые места, такие как стены и пол. Мы восполнили это при установке системы водяного теплого пола. Обязательно ознакомьтесь с остальными эпизодами, чтобы узнать об этом подробнее.

Труба канализационная



Арматура для бетонной плиты перекрытия



Арматура для бетонной плиты



Заливка бетона в плиту перекрытия дома



Бетонная плита для дома



Бетонный дом-плита-сушка



Плитный пол для кирпичного дома

На следующий день залили 4″ бетонную плиту; 9 кубометров бетона тут же. Важно отметить уровень на опалубке, чтобы можно было выровнять бетон и получить ровную плиту. Мы использовали водяной уровень и забивали каждый фут по периметру формы. Когда бетон был залит, отметки очень помогли.

Фундаментная плита для дома

Важно оставить бетон минимум на 1 неделю, прежде чем вы начнете строить стены. Таким образом, у бетона будет достаточно времени, чтобы схватиться, и вы сможете утяжелить плиту без образования трещин. Кроме того, я рекомендую вам ежедневно поливать плиту садовым шлангом. Особенно если будет солнечно, бетон будет слишком быстро высверливаться, что приведет к появлению трещин в плите. Обязательно просмотрите остальную часть серии «Бетонные и кирпичные дома», чтобы увидеть наше приключение по строительству от голой земли до заселения. Я обещаю, что вы получите массу удовольствия, наблюдая, как дом собирается вместе, и, возможно, извлечете уроки из наших ошибок и проблем. решение.





Спасибо, что прочитали нашу статью , как построить фундамент кирпичного дома , и мы рекомендуем вам посмотреть другие эпизоды сериала. Не забудьте поделиться нашими статьями с друзьями, используя виджеты социальных сетей.





Фундамент дома своими руками – Бетонная плита Фундамент – Несъемная опалубка – Столб и пирс

Существует большое количество типов фундаментов. Просто прогуляйтесь по окрестностям, и вы обязательно найдете много разных интересных решений. В этой статье я обобщил основные типы фундаментов для жилых домов. Для разных типов грунтов подходят разные типы фундаментов. Основной принцип фундамента можно увидеть на иллюстрациях. Если вы не знаете, как правильно заложить фундамент вашего дома, я рекомендую вам обратиться к опытному строителю. Недооценивать этот этап строительства определенно не стоит. В проектах домов и коттеджей мы используем разные типы фундаментов. При необходимости мы обычно изменяем тип фундамента в соответствии с пожеланиями заказчика. Если вы не знаете, какой тип основы использовать, перейдите к этой статье.

Разметка труб бетонного фундамента — Маленький дом Elle

Фундамент из бетонной плиты

Как видно на рисунке, самая глубокая часть этого фундамента находится непосредственно под несущими стенами. Это плита с фундаментом, на котором построена стена. В нашем случае это деревянное здание, поэтому нижний профиль стены крепится непосредственно к бетонному фундаменту. Эти анкеры либо забетонированы, либо наносятся с помощью химического анкера после затвердевания бетона. Часть бетонной плиты также образует основание для пола внутри здания. Отдельные базовые компоненты показаны на рисунке. Бетон под стенами простирается ниже незамерзшей глубины, поэтому отсутствует риск смещения фундамента из-за замерзшей воды в окрестностях. В местах промерзания желательно утеплить фундамент.

Фундамент из бетонной плиты

Трубы бетонного фундамента

Этот фундамент подобен другим бетонным фундаментам. Он проще тем, что использует утрамбовываемую опалубку из бумаги или пластика. В заглубленную форму заливается бетон для создания фундамента. Такую форму мы уже оставляем в фундаменте. Можно купить специальные формы для фундамента из плотной бумаги или использовать, например, толстую водосточную трубу. Мы также можем использовать армирование для укрепления всей конструкции, как показано на рисунке. Заполните бетонный фундамент ниже уровня земли гравием и тщательно утрамбуйте его.

Выкопать яму для фундаментаУкрепить дно котлована и вставить в бетон стальную арматуру для соединения укрепления с будущим бетонным столбомПодготовить форму для фундаментаЗасыпать форму своим материалом, утрамбовать, залить бетоном и отрегулировать положение застежки. Дать высохнуть Бетонные опорные трубыОпорные трубы- House Judy and Elle

Плитный фундамент

Для небольших домов и деревянных построек мы можем выбрать бетонную плиту, одинаково прочную во всех местах. Сначала размечаем площадку под плиту, потом собираем опалубку и продумываем следующие этапы строительства. При заливке бетона нам необходимо постоянно выравнивать плиту, чтобы получить как можно более ровную поверхность. Затем сверху укладываем асфальтовую гидроизоляцию, чтобы предотвратить проникновение влаги из почвы. Мы можем разместить анкеры в мягком бетоне, к которым мы присоединим будущие стены. Как и в других типах фундаментов, перед бетонированием необходимо сделать проходки для возможных инсталляций – воды, канализации, электричества.

Приступайте к возведению других несущих конструкций вашего сарая на застывшей бетонной плите. Просверлите отверстия в нижних балках и привинтите их к резьбовым стержням. Залейте бетон и отмерьте положение резьбовых стержней. Установите стержни в мягкий бетон. Соберите опалубку и закрепите ее от смещения. Край ямы может служить опалубкой. На наклонных площадках хорошей идеей будет опалубка из досок. Используйте гравий прибл. Толщина 10 см / 4 дюйма в качестве опоры для плиты. Выкопайте яму там, где толщина фундаментной плиты составляет не менее 8 дюймов / 200 мм по всему периметру. Фундаментная плита — домик Энн и Марлен 9.0016 Несъемная опалубка

Фундамент с несъемной опалубкой, показанный на рисунке, является очень популярным решением для фундамента дома. В подготовленную черновую выемку с земляной полосой заливается простой бетон и выравнивается. Это дает ровную основу, на которой можно разместить утраченные блоки опалубки. Важно перед бетонированием добавить арматуру для укрепления фундамента и соединения его выравнивающей плиты с проезжей частью. Асфальтовую гидроизоляцию, предпочтительно в два слоя, можно приварить поверх подготовленной конструкции фундамента. Плоская поверхность утраченной опалубки также идеально покрывается пенопластом. После установки дренажа и других аксессуаров засыпьте и уплотните фундамент. Можно сказать, что бетон, залитый в котлован, образует полосу фундамента вместе с утраченной опалубкой.

Потерянная опалубка

Кирпичный фундамент

Если у нас есть кирпичи или камни для строительства, мы можем построить наше здание на кирпичном фундаменте. Сначала убираем пахотную землю и засыпаем грядку щебнем. Затем мы выравниваем поверхность раствором и укладываем гидроизоляционную полосу асфальта, чтобы предотвратить проникновение влаги в фундамент. Затем мы можем начать строить с кладочным материалом и раствором. Выложенный кирпичом фундамент желательно выровнять раствором и снова уложить асфальтовую гидроизоляцию. На подготовленную таким образом поверхность уже можно устанавливать деревянную фундаментную сетку.

Раскрыть землю ок. 4″/100 мм в глубину и утрамбовать. Это практически формирует основу для кирпичного, каменного или другого фундамента. Основание можно улучшить с помощью бетонной или строительной подушки, в которую можно поместить лист асфальта, чтобы предотвратить попадание грунтовой влаги в более высокие части конструкции. Теперь кирпичный фундамент может быть завершен на такая подготовленная база. В качестве вяжущего можно использовать цемент и известковый раствор. Если есть подходящие камни, используйте их. Вместо классического раствора для скрепления камней можно использовать глинистый грунт, вырытый рядом с участком. Бетонно-кирпичный фундамент

Фундамент из деревянных столбов

Это очень простой тип фундамента. Его преимущество в том, что нам не нужны никакие готовые изделия, мы можем обойтись тем, что найдем в лесу. В выкопанную яму укладываем базовый слой из камней, затем деревянный фундаментный столб, который красим битумной гидроизоляцией, что значительно замедляет деградацию древесины. Выравниваем столб до нужного положения и заливаем бетоном. Следующие этапы строительства могут быть построены поверх этого подготовленного фундамента. Недостатком этого типа фундамента является то, что существует риск деградации забетонированного бруса. Он может начать гнить и постепенно осыпаться. Однако это зависит от уровня влажности, а также от качества древесины. Имеет большое значение, если вы используете высокопрочный дуб или, наоборот, менее прочную еловую древесину.

Вырыть котлован ок. 20 ″ / 500 мм в глубину и 2 ″ / 300 мм в ширину Укрепите дно ямы камнями и залейте их бетонно-цементной смесью. Подготовьте столб в нужное положение, отрегулируйте до конечного положения. Тщательно пропитайте нижнюю часть столба. Залейте бетоном яму со столбом и оставьте сохнуть. Перед окончанием этого этапа убедитесь, что стойка хорошо выровнена. Последним шагом является установка балки пола. Используйте, например. металлическая застежка, чтобы удерживать его на месте. Фундамент из деревянных столбов

. Фундамент из винтовых болтов

Фундамент на винтовых сваях мы уже описывали, например, в этой статье. Существуют различные размеры земляных винтов. От самых маленьких, которые можно использовать, например, для фундамента террасы, до больших, на которых мы можем построить семейный дом. Перед покупкой земляных шурупов необходимо проверить, подходит ли местность на вашем участке для использования земляных шурупов. Чем каменистее и каменистее почва, тем сложнее установить заземляющие винты. Преимуществом земляных винтов является их скорость установки. Вы можете купить шурупы в большинстве магазинов строительных материалов. Это менее трудоемкий вид фундамента, чем, например, бетонные фундаменты, но он, безусловно, дороже. По сравнению с большинством других типов фундаментов, земляные винты довольно дороги.

Тщательно разметьте положение будущего фундамента. Вставьте стержень, затем удалите его, оставив направляющее отверстие для заземляющего винта. Частично вбейте винт молотком; затем начните ввинчивать его в землю. Продолжайте вкручивать шуруп до необходимой высоты. Надземные части конструкции можно сразу же монтировать. фундамент террас или небольших детских домиков или беседок. Сборный железобетон можно купить разных размеров. Перед их размещением рекомендуется удалить мягкую почву и заполнить ее гравием. Как и в случае с другими типами фундаментов, важно точно выровнять все основания. Возможно, что этот тип фундамента все еще сядет после завершения строительства, но с помощью гевера и прокладок проблема может быть аккуратно решена.

Отрегулируйте сборный блок, чтобы он соответствовал размерам балки. Вы можете убрать немного земли и засыпать в яму гравий. Используйте ручную трамбовку, чтобы затвердеть грунт, создав идеальное ложе для блока. Горизонтальная балка перекрытия. Блок также можно использовать в качестве опоры для небольшого столба. Сборный блочный фундамент беседки. Чем глубже фундамент, тем он надежнее. На фотографиях показана процедура для достижения визуально удовлетворительного результата. Сначала копаем фундамент, потом ставим опалубку. В залитый фундамент помещаем столярный анкер, к которому крепим будущую сетку пола. Опалубку можно снять, а пространство вокруг фундамента засыпать гравием. Если деревянные профили должны быть уложены непосредственно на бетон, между деревом и бетоном необходимо проложить гидроизоляционный слой – битумную полосу, чтобы предотвратить деградацию древесины.

После затвердевания бетона снимите опалубку и установите швы пола. Вы также можете добавить гравий в окружающую среду, чтобы создать эстетическую отделку. Подготовьте опалубку для бетонной части фундамента над землей. Важно следить за тем, чтобы замеры были правильными и соответствовали внутренним размерам будущего фундамента. Когда опалубка окажется на своем месте, можно заливать бетон и устанавливать анкерные болты в нужном положении.
