Виды и конструкция фундаментов мелкого заложения

При планировании постройки здания первым вопросом выступает вид фундамента, который будет надежной опорой, предотвращающей влияние грунтовых вод и мороза. Для правильного конструирования фундамента ознакомимся с основными видами и правилами установки фундаментов мелкого заложения.

Оглавление:

  1. Устройство фундаментов мелкого заложения
  2. Виды фундаментов мелкого заложения
  3. Понятие и основы конструирования фундаментов мелкого заложения ленточного типа
  4. Особенности в  конструкции фундаментов мелкого заложения птитного типа
  5. Установка столбчатого фундамента мелкого заложения

Устройство фундаментов мелкого заложения

Отличительной чертой фундаментов мелкого заложения является глубина закладки, которая составляет от  40 до 90 см. Это позволяет сэкономить как трудовые, так и строительные ресурсы. Такие фундаменты не требуют большого количества бетона для заливки и толстого слоя щебенки для засыпки. Затраты на возведение фундамента мелкого заложения уменьшаются в два-три раза.

Фундаменты мелкого заложения состоят из:

  • Обреза – верхней части, которая принимает нагрузку.
  • Подошвы – нижней части, которая передает нагрузку.
  • Боковых сторон – вертикальных частей фундамента, образующих фундаментную стену.

Фундамент мелкого заложения применяется в таких случаях:

  • При постройке деревянных домов.
  • При постройке домов из легких материалов.
  • Для небольшой кирпичной постройки.
  • В малоэтажном строительстве.
  • Для небольшого подвала.
  • При низком прохождение грунтовых вод, которое не приводит к вспучиванию.


Виды фундаментов мелкого заложения

Выделяют ленточные, столбчатые и плитные фундаменты мелкого заложения, которые в свою очередь разделяются технологией конструирования, и материалами, используемыми для строительства.

Классификация фундаментов мелкого заложения по технологии конструирования:

  • Монолитные – арматура устанавливается только на плитной части фундамента.
  • Возводимые или колонные.
  • Сборные – с использованием железобетонных подушек и бетонных блоков.
  • Комбинированные или сборно-монолитные.

Типы фундаментов мелкого заложения по материалам:

  • Фундаменты сделанные из дерева.
  • Каменные фундаменты.
  • Бетонные фундаменты.
  • Железобетонные фундаменты.

Понятие и основы конструирования фундаментов мелкого заложения ленточного типа

Для ленточного фундамента, наиболее подходящим типом грунта, является материковый грунт, возникший путем естественной трамбовки. Применяют такой фундамент при сооружении здания, состоящего из кирпича, самана или небольших бетонных блоков.

Основным достоинством ленточного фундамента мелкого заложения является простота конструирования.

Согласно материалу выделяют ленточные фундаменты из:

  • Кирпича.
  • Бетона.
  • Бутобетона.
  • Бутовые.

Для сооружения бутового фундамента применяют бутовые камни, которые укладывают с помощью цементного раствора. Такие фундаменты самые трудоемкие и имеют наибольший вес. Обычная высота бутового фундамента составляет 55-65 см. Сфера использования – небольшие дачные дома или бытовки.

Для бутобетонного ленточного фундамента используют известково-цементный или цементный раствор, которым заливают основание из щебня, гравия, битого кирпича или бутовых камней.

Этапы работы над фундаментом ленточного типа:

  • Подготовка площадки под фундамент. Разравнивается и очищается от растительности поверхность.
  • Разметка площадки. Размечаем как внешние, так и внутренние углы.
  • Рытье котлована и разравнивание дна фундамента. Глубина котлована от 30 до 120 см. При необходимости, установка крепления на боковые стенки фундамента. Крепление бывает:
    • Закладное – стены фундамента укрепляются вертикальными стойками из балок и деревянными досками. Применение: обустройство котлована с наклонными стенами.
    • Шпунтовое – выполняется из шпунтовых связок: деревянных, металлических, железобетонных. Применение: расположение грунтовых вод выше дна котлована.
  • Засыпка дна котлована – сооружение подушки. Основная функция – разравнивание дна котлована. Для определения типа подушки рекомендуется сдать анализ почвы, для определения количества грунтовых вод.
  • Если грунт глинистый используется песчаная подушка. При сооружении фундамента на песчаном грунте заливают слой бетона толщиной около 100-150 мм. После засыпки данный слой уплотняется с помощью специального оборудования.
  • Установка деревянной опалубки под заливку фундамента. Для улучшения застывания бетона возможно укладывание гидроизоляционной  пленки или проведение гидроизоляции с помощью смолы.
  • Для армирования фундамента используется арматура с сечением 1,2 см. Арматурные пруты укладывают от одного угла к другому. Стыки арматуры соединяют хомутами. При дополнительном армировании углов, с помощью стержней, увеличивается дополнительная прочность фундамента.
  • Если фундамент кирпичный или бутовый укладывается слой засыпки.
  • Следующий этап – заливка опалубки. Используйте высококачественный бетон больше 200 марки. Заливать фундамент следует в несколько подходов по 15-20 см для лучшего застывания.

Совет: обязательно перед заливкой смочите опалубку водой, чтобы влага из бетона не впитывалась в опалубку.

Особенности в  конструкции фундаментов мелкого заложения птитного типа

Над насыпанным слоем песка или щебня, толщина которого составляет около 25 см, укладывают железобетонную плиту, которая является основанием фундамента плитного типа. Такой фундамент более прочный, надежный и долговечный, но и затраты на сооружение более существенны.

Достоинства фундаментов мелкого заложения плитного типа:

  • Минимальная затрата наемного труда и легкость в процессе установки. Необязательно иметь строительные навыки, чтобы соорудить такой фундамент. Главное все правильно рассчитать.
  • Высокие показатели надежности.
  • В процессе использования сооружения стены остаются целыми, так как плита надежно защищает здание от деформации.
  • Плиту, установленную в фундаменте, используют для пола нижнего этажа, что обеспечивает дополнительную экономию средств.
  • Плитный фундамент – самый оптимальный вариант для грунтов сложного типа. При установке такого фундамента не нужно проводить дополнительные земляные работы.

Инструкция по конструированию плиточного мелкозаложеного фундамента:

  • Подготовка основания. Разровняйте поверхность и сделайте разметку.
  • Снимите верхний слой грунта по всей площади фундамента. Когда доберетесь до более плотного грунта, разровняйте поверхность.
  • Если влажность грунта высокая – соорудите дренаж. Для этого выройте траншеи и установите пластиковые трубы. Сверху покройте геотекстилем.
  • Желательно утеплить фундамент пенопластом со всех сторон на 100-130 мм, для предотвращения промерзаний.
  • Следующий этап – установка подушки из песка или щебня. Тщательно утрамбуйте, поливая водой каждый отдельный слой. Толщина подушки 10-20 см.
  • Сверху подушки уложите пенополистирол для утепления.
  • Возможен вариант использования готовой железобетонной плиты. Тогда после установления подушки устанавливают такую плиту, которая в дальнейшем будет выступать и в качестве фундамента, и в качестве пола.
  • Если же плиту сооружают на месте, тогда делают опалубку. Для опалубки лучше всего подойдет брус. Ширина опалубки равна ширине фундамента. Закрепите опалубку и утеплите гидроизоляционной пленкой.
  • Для создания более прочной конструкции армировать лучше двумя слоями. Для первого слоя подойдет арматура 12-15 мм, а для второго – ячейки 20*20 см.
  • Заливаем основание – плиту. Делается заливка поэтапно, для более прочного высыхания бетона. Обязательно применяйте оборудование для устранения пузырьков воздуха в бетоне.

Совет: для предотвращения трещин при  быстром высыхании бетона поливайте плиту водой или накройте полиэтиленовой пленкой.

Установка столбчатого фундамента мелкого заложения

Такой тип фундамента отлично подходит для строительства бани, помещений хозяйственного назначения или небольшого сооружения. Иногда такой фундамент применяют при строительстве деревянных домов.

К преимуществам столбчатых мелкозаложеных фундаментов относятся:

  • Незначительное количество арматуры.
  • Короткие строки изготовления.
  • Минимальные земляные работы.
  • Устойчивость к пучению или к заморозке грунта.

Этапы работы над столбчатым фундаментом:

  • Для начала нужно спроектировать и рассчитать периметр фундамента. Лабораторно определите плотность грунта. Далее рассчитывается длина столба, исходя из глубины промерзания.
  • От массивности здания зависит толщина столбов, а также промежуток между ними. Если столбы монолитные, расстояние между ними примерно 150-200 см.
  • Далее сделайте разметку на грунте.
  • Выкопайте ямы по периметру фундамента, исходя из толщины столбов.
  • Следующий этап – засыпка. Желательно использовать слой щебня толщиной около 10 см. Хорошо утрамбуйте этот слой.
  • Армирование выполняется арматурой с сечением 100-120 мм. Сначала вырезают прутья, длиной 30-40 см. Затем делают решетку, связывая прутья хомутами.
  • Эти решетки укладывают на дно, засыпанное щебнем.

Совет: Положите под решетки несколько обломков кирпичей для обеспечения надежности бетонной массы при заливке.

  • Подушки заливают бетоном марки 250. Перед установкой опалубки под заливку столба должно пройти 7-10 дней.
  • Из обрезных досок делают опалубку. Получается длинный короб без дна.
  • Опалубку прикрепляют к заранее выведенной арматуре и начинают заливку. С помощью глубинного вибратора убирают пузырьки воздуха из бетонной массы. Используйте бетон такой же марки, как и при заливке подушки.
  • В завершении заливки установите металлический уголок.
  • Через неделю снимите опалубку, а спустя три недели сделайте обвязку.
  • Для предотвращения попадания снега, грязи или мусора под фундамент делают забирку.  Для изготовления используют кирпич или камень.
  • Чтобы обеспечить гидроизоляции на забирку укладывают битум, а затем рубероид.

Для долгосрочного функционирования фундамента необходимо помнить о таких правилах:

  • Правильные расчеты глубины фундамента – исключат проседание.
  • Нагрузка на опоры должна быть равномерной.
  • Используйте только высококачественные материалы. Ведь от прочности фундамента зависит долговечность строения.
  • Обязательно проведите оценку грунта в лаборатории.
  • Лучшее время для строительства фундамента лето или начало осени.
  • Монолитные конструкции сооружаются с обязательным вибрированием бетона.





их виды и условия применения

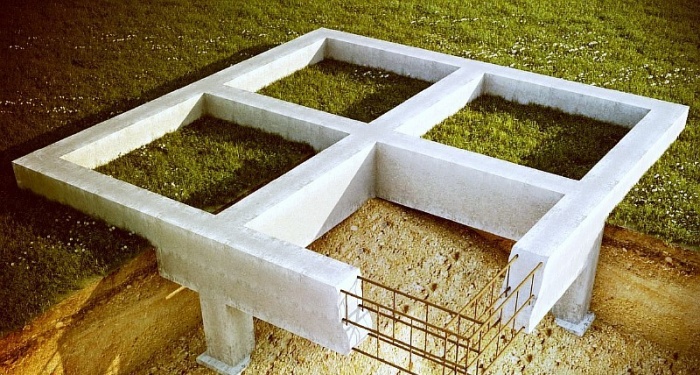

Внешний вид фундамента мелкого заложенияВнешний вид фундамента мелкого заложения

Существует множество разновидностей фундаментов, позволяющих реализовать различные архитектурные проекты даже при максимально негативных условиях грунта. И первое, с чем приходится бороться застройщикам, это – повышенная пучинистость почвы, на которой будут проводиться работы. Фундаменты мелкого заложения в данном случае являются оптимальным решением для частного строительства на мелких песках, супесях, суглинках и глинистых грунтах.

Основное понятие

Главная проблема сложных грунтов – пучнистость во время промерзания, что заставляет их значительно увеличиваться в объеме. Этот фактор приводит к постепенному разрушению фундамента и всей постройки. Этого можно избежать уравновешиванием выталкивающей силы повышением нагрузки на фундамент, то есть – весом здания, но частные дома и дачи относятся к легким постройкам, поэтому глубокие типы фундаментов, в том числе – и свайные, здесь не подходят. Решением проблемы является фундамент мелкого заложения.

Само название конструкции уже дает понять, что такое фундаменты мелкого заложения (ФМЗ). Глубина его заложения составляет от 40 до 50 см, что значительно уменьшает воздействие грунта во время пучения на боковую площадь стенок строения.

Минимальная глубина фундамента способствует снижению финансовых затрат и времени на его укладку минимум в 2 раза.

В данном случае требуется значительно меньше бетона, щебня или песка для выполнения подложки и материала для сооружения опалубки. Составляющими конструкции являются:

  • обрез – это верхняя часть, принимающая нагрузку от дома;
  • нижняя часть, передающая нагрузку;
  • боковые части, то есть стены.

Такие фундаменты не строятся непосредственно на грунте, их монтируют на подушке из песка, мелкозернистого щебня или шлака, предварительно качественно утрамбованного.

Примерная схема с заложением подушки из пескаПримерная схема с заложением подушки из песка

В каких случаях используются фундаменты мелкого заложения

Данный вид строительной основы является достаточно универсальным, использовать его можно при сооружении следующих конструкций:

  • деревянных домов;
  • домов из легких материалов, например, пенобетона;
  • небольших кирпичных построек;
  • домов с небольшим количеством этажей;
  • подвалов.

ФМЗ используются при низком уровне грунтовых вод, не приводящих к вспучиванию грунта.

Виды ФМЗ

Разновидности фундаментов классифицируются пор способу заложения:

  • монолитные с арматурой, устанавливаемой лишь на плитной его части;
  • колонные;
  • сборные с использованием отдельных бетонных блоков;
  • сборно-монолитные: бетон заливается в промежутки между плитами.

Также их разделяют по виду материалов:

  • дерево;
  • камень;
  • бетон;
  • армированный бетон.
Как выглядит ФМЗ ленточного типаКак выглядит ФМЗ ленточного типа

Ленточный тип фундамента

Самыми видами конструкций мелкого заложения являются ленточные фундаменты. В качестве оптимальной основы для их строительства можно выделить материковый, то есть – естественный грунт. Такая основа станет актуальной для дальнейшего возведения сооружения из таких материалов, как саман, кирпич, небольшие бетонные блоки, шлакоблок.

Ленточный фундамент мелкого заложения отличается простотой сооружения и минимальным сроком работ. На «отдых» конструкции также требуется от нескольких дней до месяца.

В качестве материала для их возведения используется:

  • бетон;
  • кирпич;
  • бут;
  • бутобетон.

Наиболее трудоемким является вариант из бута, где небольшие камни соединяются между собой при помощи бетонного раствора. Для бутобетонной основы следует выстраивать опалубку, бут и колотый кирпич закладываются в нее и впоследствии заливаются бетоном.

При необходимости конструкция армируется изнутри для повышения прочности.

Этапы возведения ленточного фундамента мелкого заложения

Несмотря на всю простоту строительства ФМЗ, он требует правильного выполнения всех работ. В противном случае вместо того, чтобы устранить недостатки мучнистого грунта, он попросту деформируется от веса здания. Процесс строительства предполагает следующие действия:

  1. Подготовительные работы, включающие в себя очистку и выравнивание территории.
  2. Разметка внутренних и внешних углов.
  3. Рытье котлована и выравнивание его дна. При необходимости стенки фундамента дополнительно укрепляются закладным или шпунтовым методом.
  4. Закладка подушки, назначение которой выравнивание дна. Для определения ее материала желательно сделать анализ почвы на наличие грунтовых вод.
  5. Утрамбовка подушки.
  6. Монтаж деревянной опалубки. На ее внутреннюю поверхность можно нанести слой смолы или уложить гидроизоляционный материал.
  7. Монтаж каркаса из арматуры. Он выполняется из прутьев сечением 1,2 см, их стыки соединяются при помощи хомутов или путем сварки. Углы стыков можно соединять металлическими стержнями для увеличения прочности конструкции. Для бутового или кирпичного фундамента применяется слой засыпки.
  8. Заливка опалубки бетоном.

При заливке опалубки используется бетон маркой не менее 200. Для увеличения прочности фундамента следует поэтапно делать слои толщиной 15-20 см. Перед заливкой опалубку необходимо смачивать.

ФМЗ ленточного типа на завершительной стадии работФМЗ ленточного типа на завершительной стадии работ

Особенности возведения плитного фундамента мелкого заложения

Плитный фундамент является более надежным и долговечным по сравнению с ленточным, потому его часто применяют в строительстве на сложных грунтах с высоким уровнем вод. Затраты на него более существенны, но они оправдываются отсутствием необходимости выполнения дополнительных земляных работ.

Строительство основания данного типа включает в себя проведение следующих работ:

  1. Выравнивание поверхности, обозначение разметки.
  2. Снятие верхнего слоя грунта по всей площади фундамента. В месте пролегания более плотного слоя, дно рва выравнивается и трамбуется.
  3. При повышенной влажности почвы на дно траншеи укладываются пластиковые трубы и покрываются геотекстилем. Предотвращение промерзаний исключит утепление фундамента со всех сторон.
  4. Установка подушки под плиты. Ее толщина должна составлять 15-20 см. Материал – песок или щебень, который в процессе закладки тщательно трамбуется и поливается водой.
  5. Укладка гидроизоляции и пенополистирола либо пенопласта поверх подушки.
  6. Монтаж опалубки, она, как правило, выполняется из бруса, ширина которого будет равняться толщина фундамента.
  7. Монтаж двух слоев решетки из арматуры.
  8. Опалубка заливается бетоном марки не ниже 200. Делать это лучше в несколько слоев, поливая их водой для предотвращения быстрого высыхания материала и появления трещин.

Основная особенность плиточного фундамента – цельная, монолитная конструкция. Это – плита под домом. Его поверхность выполняет функцию пола для будущего сооружения, что полностью устраняет возможность деформации основы здания.

Установка столбчатого фундамента мелкого заложения

Этот тип основания подходит для бань и небольших деревянных домов, а также сооружений из легких строительных материалов, например – летние домики из гипсокартона или ДСП. Основное преимущество такого фундамента – быстрое возведение и минимальные затраты на строительство. Оно включает в себя такие этапы:

  1. Проектирование и расчет фундамента. Специалисты рекомендуют провести лабораторный анализ грунта для того, чтобы определить точную глубину столбов в зависимости от глубины его промерзания.
  2. Расчет расстояния между столбами (для монолитных изделий это – 100-120 см).
  3. Выполнение разметки.
  4. Выкапывание ямы по периметру фундамента, ее толщина должна соответствовать сечению столбов.
  5. Яма засыпается щебнем толщиной до 20 см, он тщательно трамбуется.
  6. Выполнение армированной конструкции. Сначала устанавливаются прутья на ширине фундамента, затем к ним присоединяются продольные детали. Решетку можно монтировать как в самой яме, так на отдельной территории с последующим погружением конструкции в траншею.
  7. Заливка бетоном марки 250.
  8. Выполнение короба из длинных обрезных досок, он не должен иметь дна.
  9. прикрепление опалубки к заранее возведенным конструкциям из арматуры.
  10. Выполнение заливки опалубок цементным раствором той же марки.
  11. Изготовление забирки и битумного слоя, защищающего ее от попадания влаги.

Для максимально долговечного использования данного вида фундамента стоит придерживаться нескольких простых правил:

  • правильный расчет фундамента;
  • равномерная нагрузка не его общую площадь и отдельные элементы;
  • выбор исключительно высококачественных материалов как при заливке фундамента, так и при возведении опалубок;
  • выполнение всех работ должно проводиться летом или в начале зимы.

Столбчатые элементы должны простоять от двух недель до месяца до полного затвердевания бетона.

В предоставленном ниже видео можно понять основы того, как выполняется ФМЗ:

Если придерживаться всех перечисленных выше правил, фундамент мелкого заложения станет весьма экономичным и удобным вариантом для создания основы под частное здание. Применять его следует в частном строительстве и в определенных условиях грунта.

Фундаменты мелкого заложения

Механизм функционирования мелкозаглубленного фундамента заключается в следующем: при морозном вспучивании грунта такая конструкция, представляющая из себя жесткую армированную раму, без повреждений и равномерно поднимается и опускается вместе со зданием. Распространено ошибочное мнение, что фундаменты мелкого заложения (ФМЗ) не годятся для возведения практически любых конструкций.

Конструктивные особенности таких конструкций

Надземная часть, представляющая из себя упор для возводимых строений, называется обрез. Противоположная нижняя часть, которая передает нагрузки на грунт – подошва фундамента. Ширина траншеи принимается равной ширине подошвы, а  его высота равна расстоянию от нижнего края подошвы до верхнего края обреза. Глубина траншеи — это расстояние от поверхности до края подошвы. У таких фундаментов выступающую часть над поверхностью называют подколонник.

При обустройстве такого типа основы, зачастую обходятся без глубокой траншеи. Бывает достаточно снять верхний слой грунта. Он редко превышает глубину в полметра. Снимают его для того, чтобы подошва опиралась на более плотный грунт с хорошим показателем несущей способности. Хотя такой грунт и подвержен силам морозного вспучивания, фундамент двигается вместе с конструкцией и обеспечивает необходимую устойчивость. Для этого нужно правильно определить размеры подошвы.

Важно знать! Силы морозного вспучивания действуют на все виды фундаментов, направленность этого воздействия как снизу вверх, так и сбоку на стенки. Взаимное влияние таких сил очень опасно, оно может привести к деформациям и разрушению конструкции.

Конструктивная особенность мелкозаглубленной основы состоит в том, что воздействие боковых сил уменьшается, за счет снижения площади его тела, а силы, действующие снизу вверх, уравновешиваются массой конструкции.

Какие бывают виды ФМЗ в зависимости от техники возведения

Многие хозяева участков желают построить свой дом как можно дешевле. В таких случаях предпочтительно обустраивать ФМЗ. По сравнению с сильнозаглубленными, он обходится намного дешевле и не увеличивает риски разрушения конструкций.

Виды фундаментов мелкого заложения отличаются основанием, их разделяют на четыре группы:

  • ленточного типа;
  • столбчато-свайные;
  • в виде плиты;
  • цельномонолитные.

Каждый вид имеет свою особенность и специфику использования. Выбор конкретного вида нужно делать исходя из произведенных расчетов.

Ленточный вид ФМЗ

Этот вид самый популярный при частном строительстве. Область его применения — от легких каркасных построек до тяжелых домов из камня. Если обустройство фундамента предполагает утепление и дренаж, возведение допустимо на всех видах грунта.

Устройство ленточного фундамента выглядит как непрерывная полоса из бетона с внутренней армировкой. Такая конструкция равномерно распространяет вес стен сооружения и передает их подошве. Существует несколько различных конструкций:

  • монолитная заливка с армирующими поясами;
  • сборно-монолитная, армированная по всей длине;
  • блочная со сплошной двойной армировкой.

Возведение ленточного типа ФМЗ обладает целым рядом преимуществ. Основными преимуществами являются:

  • стоимость материалов ниже на 40-50%, чем аналогичные сильнозаглубленные;
  • стоимость работ также гораздо меньше, глубокую траншею рыть не нужно, опалубка возводится небольшая и без особых проблем.

Для создания подвального помещения необходимо довести глубину заложения до размеров подвала.

Столбчато-свайный вид основания

Такой вид фундамента выглядит, как конструкция из вкопанных на небольшую глубину в землю столбов- колонн или свай по всему периметру будущих стен. Опоры располагаются по углам и пересечениям, а также в местах предполагаемой повышенной нагрузки. Между ними монтируется неглубокий ростверк, соединяющий опоры между собой и равномерно распределяющий нагрузку.

Возводить такой фундамент актуально на сильнопучинистых грунтах, которые содержат много торфа, супеси или глины. Основным его преимуществом является низкая стоимость возведения и малые временные затраты. По этим причинам он очень популярен у застройщиков.

Основание в виде цельной плиты

Его возведение подразумевает под собой заливку армированной бетонной плиты, по площади всего сооружения, толщиной до 30 сантиметров. Само здание впоследствии возводится на этой плите.

Особенности конструкции плитного фундамента мелкого заложения очень схожи с ленточным типом. Главное различие имеется в том, что основание строения жестко армировано по всей площади, воспринимает и распределяет нагрузки по всей конструкции равномерно. Можно сказать, что строение «плавает» на грунте, как на понтоне.

Если вести речь о достоинствах такого ФМЗ, надо понимать, что такой вариант позволяет снизить затраты на бетон до 30%, а затраты на подготовку котлована и опалубки — более чем вполовину, в сравнении с аналогичными заглубленными вариантами.

Цельномонолитный вид ФМЗ

Такой вид фундамента подходит практически всем сооружениям и домам на любом типе грунта, за исключением больших наклонов на участке и скального грунта. Его конструкция подразумевает объединение всех разрозненных частей силового каркаса в единую армированную крепкую конструкцию, она, аналогично плите, поровну распределяет массу здания и силы морозного вспучивания на всю площадь подошвы. При его обустройстве очень важно правильно рассчитать размеры подошвы фундамента.

Возведение цельномонолитного фундамента несет за собой большие материальные, трудовые и временные затраты, существенную часть которых составляют подготовительные работы. Все это можно оправдать высокой надежностью такого сооружения.

Необходимость обустройства песчаной подушки под подошву

Особенности возведения фундаментов мелкого заложения не предполагают копать глубокую траншею, достаточно убрать верхний слой грунта. После этого обустраивают небольшую песчано-гравийную подушку из крупного песка и щебня средней фракции. Полученный слой хорошо утрамбовывают, и после этого можно начинать возводить фундамент.

Бытует мнение, что для заливного монолитного фундамента такую подушку можно не сооружать. Текучий бетон самостоятельно проникнет во все неровности на дне и будет равномерно распределять нагрузку и без подушки. Еще некоторые строители рекомендуют не делать подушку под подошву, когда на участке грунт в виде супеси или глинистый. Определенная логика в таких рекомендациях присутствует. Выполнив песчано-гравийную подсыпку на участках с таким грунтом, существует риск создать под подошвой песчаный мешок, в который может попасть вода, и силы морозного вспучивания окажут воздействие гораздо выше, чем без подушки. Такого эффекта можно избежать, применяя систему дренажа и утеплитель.

Причина попадания воды кроется в повышении пропускающей способности песчаных и глинистых грунтов около фундамента из-за нарушения естественной плотности грунта при проведении работ и прокладке коммуникаций. Попав в песчаную подсыпку, воде будет сложно уйти оттуда, так как грунт вокруг гораздо плотнее. Во время сильных морозов вспучивание будет неравномерным. Это может привести к повреждению конструкции.

Утепление вокруг фундамента

Для предотвращения воздействия морозного вспучивания грунта желательно утеплить фундамент мелкого заложения. После утепления грунт будет промерзать на малую глубину и его расширения и смещения станут незначительными, соответственно, воздействие на основание ослабнет. Если довести глубину заложения утеплителя до границы промерзания, под подошвой образуется непромерзающая зона и силы морозного вспучивания будут равны нулю.

Используя обустройство теплоизоляции грунта на ширину около метра от фундамента, можно полностью избавиться от воздействия вспучивания в холодный период года. Это поспособствует и утеплению дома, ведь само тело фундамента очень хорошо проводит холод и может способствовать промерзанию грунта под строением.

После обустройства фундамент нельзя оставлять под зиму ненагруженным. Необходимо возвести хотя бы часть строения до минусовых температур, иначе силы морозного вспучивания грунта могут неравномерно поднять фундамент из земли.

Теплоизоляция фундамента мелкого заложения ПЕНОПЛЭКСом

При возведении малозаглубленных фундаментов (МЗФ) на пучинистых грунтах, широко распространенных на территории России, возникают определенные трудности. Процесс пучения грунта может привести к деформации здания, если оно построено на МЗФ. Вследствие чрезмерного расширения грунтовых вод в ходе их замерзания или образования ледяной линзы во влажном, восприимчивом к воздействию мороза грунте, возникают силы морозного пучения, которые выталкивают строительные конструкции. Однако, используя тепловые потоки, можно вывести границу промерзания грунта за пределы подошвы фундамента путем изменения толщины и ширины теплоизоляции. Соответствующие строительные технологии разработаны силами ООО «ПЕНОПЛЭКС СПб». Компания представляет готовые оптимальные решения, позволяющие обустраивать малозаглубленные фундаменты на пучинистых грунтах с сезонным промерзанием.

Теплоизоляция фундаментов мелкого заложения

Теплоизоляция фундаментов мелкого заложения

Применение высококачественной теплоизоляции ПЕНОПЛЭКС®ГЕО из экструзионного пенополистирола позволяет изолировать подошву фундамента от сил морозного пучения и назначать минимальную глубину заложения, независимо от расчетной глубины промерзания.

Проектирование малозаглубленных фундаментов на пучинистых грунтах осуществляется в соответствии с СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений».

Для эффективного использования плит ПЕНОПЛЭКС®ГЕО в рассматриваемой конструкции был создан СТО 36554501-012-2008 «Применение теплоизоляции из плит полистирольных вспененных экструзионных ПЕНОПЛЭКС при проектировании и устройстве малозаглубленных фундаментов на пучинистых грунтах». Стандарт разработан специалистами НИИОСП им. Н.М. Герсеванова – филиал ФГУП «НИЦ «Строительство» с учетом опыта использования теплоизолированных фундаментов мелкого заложения в Америке и Европе, а также особенностей инженерно-геологических, гидрогеологических, климатических условий и опыта строительства малоэтажных зданий в России.

Преимущества ПЕНОПЛЭКС® применительно к теплоизоляции фундаментов зданий

  • Коэффициент теплопроводности — 0,034 Вт/м•К Один из самых низких среди утеплителей, применяемых в строительстве
  • Высокая прочность Плиты ПЕНОПЛЭКС®ГЕО обладают прочностью на сжатие не менее 0,30 МПа (30 т/м2)
  • Нулевое водопоглощение Стабильно высокие теплозащитные свойства. Возможность хранения плит без защиты от атмосферных осадков
  • Удобство и безопасность монтажа Удобная геометрия плит, простота обработки и монтажа
  • Монтаж при любых погодных условиях
  • Г-образная кромка по всем сторонам плиты Позволяет плотно стыковать плиты без образования мостиков холода
  • Абсолютная биостойкость Безопасна при контакте с водой и почвой. Не является матрицей для развития нежелательных микроорганизмов
  • Безопасность Не содержит в составе мелкие волокна, пыль, фенолформальдегидные смолы, сажу, шлаки. Монтаж производится без средств для защиты органов дыхания
  • Экологичность Безопасное сырье, изготовление по передовым бесфреоновым технологиям.
  • Долговечность более 50 лет Протокол испытаний НИИСФ РААСН № 132-1 от 29.10.2001
Конструктивные решения теплоизолированных фундаментов мелкого заложения с использованием плит ПЕНОПЛЭКС®ГЕО

Фундамент отапливаемого здания:

Фундамент отапливаемого здания
  1. Стена здания
  2. Конструкция пола
  3. Отмостка
  4. ПЕНОПЛЭКС® ГЕО

Фундамент отапливаемого здания с техническим подпольем

Фундамент отапливаемого здания
  1. Стена здания
  2. Пол здания
  3. Защитный слой
  4. Парозащитный слой
  5. Отмостка
  6. Фундамент
  7. ПЕНОПЛЭКС® ГЕО
  8. Непучинистый грунт
Фундамент неотапливаемого здания: Фундамент отапливаемого здания
  1. Стена здания
  2. Конструкция пола
  3. Отмостка
  4. Фундамент
  5. ПЕНОПЛЭКС® ГЕО

Фундамент периодически отапливаемого здания (например, дачи):

Фундамент отапливаемого здания
  1. Стена здания
  2. Конструкция пола
  3. Отмостка
  4. Фундамент
  5. ПЕНОПЛЭКС® ГЕО

Фундамент холодной пристройки (например, веранды):

Фундамент отапливаемого здания
  1. Стена существующего отапливаемого здания
  2. Стена пристройки
  3. Фундамент существующего здания
  4. Фундамент пристройки
  5. ПЕНОПЛЭКС® ГЕО
  6. Листовой материал (ОСП/фанера)

Фундамент отдельно стоящей опоры:

Фундамент отапливаемого здания
  1. Опора
  2. Водоупорный слой
  3. Фундамент
  4. ПЕНОПЛЭКС® ГЕО
  5. Песчано-гравийная смесь

Фундамент ленточной опоры:

Фундамент отапливаемого здания
  1. Стена
  2. Ленточный фундамент
  3. Отмостка
  4. ПЕНОПЛЭКС® ГЕО
  5. Песчано-гравийная смесь

ФМЗ (фундамент мелкого заложения) — что это, глубина, расчет, устройство, классификация

ФМЗ или фундамент мелкого заложения строится, если планируется возведение небольших зданий. Глубина основания может достигать 1 метра, если работы проводятся в регионах, где грунт промерзает зимой на 3 м и более.

Фундамент мелкого заложения — что это, назначение, состав

Такие основания оборудуются, когда застройщики желают понизить затраты на материалы. Они обходятся дешевле обычных конструкций, но отличаются прочностью. Устанавливаются столбчатые и ленточные фундаменты плиточного и монолитного вида. Каждый отличается спецификой применения.

Состав ФМЗ:

  • верхняя поверхность или обрез;
  • нижняя плоскость или подошва распределяет давление на землю;
  • размер подошвы – это ширина основания;
  • высота основания – это промежуток между нижним краем и обрезом;
  • уровень закладки – это глубина траншеи или промежуток от подошвы до поверхности.

Схема плитного фундамента мелкого заложения

Классификация ФМЗ

Ленточные основания пользуются популярностью. Они устанавливаются под деревянные дома и массивные каменные конструкции. Ленточные фундаменты неглубокого заложения выглядят, как постоянная бетонная полоса. Основание равномерно распределяет массу всей конструкции.

Классификация:

  • монолитный с армирующим поясом;
  • сборно-монолитный;
  • сборный, состоящий из железобетонных элементов с несколькими армирующими поясами;
  • сборный с верхним армирующим поясом.

Преимущества ленточной конструкции:

  • снижение финансовых затрат;
  • экономичное распределение рабочей силы;
  • создается возможность оборудовать погреб или подвал.

Столбчатые основания применяются при постройке кирпичных или деревянных зданий. Опорные столбы монтируются в основание. Они связывают вместе фундаментную площадку.

По форме конструкции делятся на:

  • трапециевидные;
  • прямоугольные;
  • ступенчатые.

Трапециевидная форма самая надежная. Угол распределения давления не должен превышать 45°.

Классификация по принципу изготовления:

  • монолитные;
  • сборные.

Монолитные заливаются из жидкого бетона, делаются на месте расположения объекта. Сборные конструируются из отдельных блоков, производимых на фабриках.

Конструкции делятся по типу статической работы:

  • гибкие;
  • жесткие.

Жесткие способны противостоять силам сжатия. Гибкие хорошо выдерживают растяжение.

СНиП, ГОСТ

Существуют требования СП 48 13330, СП 70 13330 и СП 71.13330. Очередность и методы выполнения работ сопоставляются с прокладкой коммуникаций, созданием дорог на территории и прочими подготовительными действиями.

Недобор грунта при строительстве ФМЗ указывается в проектной документации. Изменение показателей требует согласования с общим проектом.

Случайные переборы почвы необходимо замещать местными породами или песком, уплотнять их. Тип грунта и уровень уплотнения согласовывается с проектными организациями.

Восстановление поврежденных оснований выполняется методом, согласованным с проектом.

Разработка грунта с изменяющейся глубиной заложения основания проводится уступами. Проект определяет соотношение высоты и длины уступа.

Как выбрать конструкцию ФМЗ

При выборе подходящей конструкции принимаются во внимание разные факторы.

Рассматриваются геологические условия:

  • рельеф;
  • вид грунта;
  • глубина залегания грунтовых вод.

Фундамент должен быть очень прочным, выдерживать опрокидывание и скольжение. Поэтому рассчитывается масса строения и особенности конструкции.

Главные показатели грунта:

  1. Несущая способность.
  2. Деформация.

Учитывается уровень пучения в морозный сезон. Наличие грунтовых вод и задержка осадков на участке. От этого зависят физико-механические свойства грунтов. Принимаются в расчет условия проведения строительных работ и опыт эксплуатации зданий в подобных геологических обстоятельствах.

Фундамент заглубляется в грунт хотя бы на 10-15 см. Нужно избегать ситуации, когда плодородная почва находится под фундаментом. Прочность его намного хуже по сравнению с подушкой. Глубина основания всегда меньше залегания грунтовых вод.

Трудозатраты и стоимость материалов для разных ФМЗ отличается.

Устройство фундаментов мелкого заложения

Основание изолируется по всей поверхности, внизу и по вертикальным сторонам. Чтобы устранить влияние пучинистых грунтов, используется песчаная подушка. В период сезонного поднятия грунтовой воды лишнюю жидкость будет удалять дренажная система, оборудованная вокруг здания. Иначе подсыпка станет пучинистой спустя несколько сезонов.

Обязательно делается утепление, чтобы холод не попадал в здание из-под пола и сила пучения уменьшилась. Отмостка вокруг строения тоже утепляется. Материал не дает промерзнуть почве вокруг ФМЗ.

Разрешается использовать только прочные гидрофобные покрытия, не поглощающие жидкость. Экструдированный пенополистирол или твердый пенопласт используется чаще всего. Он закладывается даже под основания легких построек.

Сложности в устройстве ФМЗ заключаются в подборе соотношения между качеством утепления пола и температурой в холодное время года. Этот показатель имеет значение при обустройстве цокольного этажа в холодных регионах.

Обязательно исключается промерзание почвы под основанием и полом в доме.

На фото устройство фундамента мелкого заложения:

Расчет осадок

Расчет осадок выполняется для ограничения перемещения основания и нормальной эксплуатации здания. Осадка определяется методом послойного суммирования. Учитывается осадка каждого слоя в рамках сжимаемой толщи.

ФМЗ на пучинистых грунтах

Перед работой определяются геометрические особенности и габариты постройки. Выбираются материалы, количество цемента, рассчитывается его плотность и особенности несущих конструкций.

Цемент марки М200 используется для оборудования таких оснований. Массивные конструкции ставятся на фундаменты, залитые маркой М250 и М350. Суммируется периметр конструкции и длина внутренних перегородок. Вода должна быть на 50 см ниже бетонного изделия. В противном случае будут возникать деформации.

После составления проекта расчищается территория для строительства, делается разметка, снимается верхний шар грунта.

Требования к изделию:

  • ширина траншей – это сумма толщины фундамента, толщины опалубки, гидроизоляции и внешней отделки;
  • на дно укладывается подушка из песка и щебня;
  • наверх стелется гидроизоляция;
  • чтобы не трамбовать подушку, насыпается слой мокрого песка 20-30 см;
  • опалубка оборудуется из любых подходящих материалов;
  • устанавливается армирующая сетка.

Иногда закладывается 2 арматурных прослойки. После этого выполняется послойная заливка цементного раствора.

Ленточный мелкозаглубленный фундамент

Мелкозаглубленный ленточный фундамент

Глубина заложения мелкозаглубленного фундамента зависит от уровня промерзания грунта:

  • промерзание до 2 м требует обустройства основания 50 см;
  • до 3 м – 75 см;
  • больше 3 м – 100 см.

Для большей части регионов глубина составляет 50 см. Для легких каркасных домов достаточно 30 см.

Качественная защита пола от холода и сырости обеспечивается, если лента поднимается над уровнем земли достаточно высоко.

Глубина траншеи – это сочетание уровня фундамента и глубины подушки. По ширине она должна быть больше на 10 см по сравнению с монолитной лентой, чтобы легче устанавливалась опалубка.

Досчатые откосы используются для укрепления траншей, оборудованных на сыпучих почвах. Песок и гравий высыпается на дно, чтобы уменьшить влияние морозного пучения. Для ФМЗ на пучинистых грунтах толщина подушки – от 20 до 30 см.

Песчаная подушка накрывается гидроизоляцией при высокой вероятности подтопления участка. Используется рубероид или геотекстиль.

Опалубку можно соорудить из досок толщиной до 3 см. Конструкция устанавливается в траншею, выравнивается по верхнему краю. Высота должна на 5-10 см превышать уровень заливки ленты. Армирующий каркас помещается в опалубку. Используется от 3 до 6 продольных прутьев, которые закрепляются вертикальными.

На углах устанавливаются дополнительные вертикальные прутья арматуры. Такой фундамент будет выдерживать большое давление.

Заливка выполняется послойно. Сначала делается основа высотой 20% от общего размера фундамента. Создается ровное основание для монтажа арматуры.

Раствор заливается при +10° и выше. Опалубка смачивается или покрывается гидроизоляцией, чтобы жидкость не уходила из цементно-песчаной смеси. Каждый слой обрабатывается вибратором, чтобы из раствора вышли пузыри воздуха.

Утепление фундамента выполняется на этапе его строительства. Это защищает пол в здании от холода и лишней влаги.

Популярные материалы:

  1. Пеноплекс. Качественный теплоизолятор, способный прослужить больше простого пенополистирола. Мыши не прогрызают пеноплекс, структура не поглощает влагу. Соотношение стоимости и качества у такого материала самое лучшее.
  2. Пенополистирол не так хорош, как пеноплекс. Стоимость таких плит на 20-30% ниже. Материал применяется для утепления оснований на сухих пылеватых почвах с низким уровнем влажности.
  3. Пенополиуретан стоит дороже, но имеет массу достоинств. Между плитами не появляются стыки. Период эксплуатации продолжается 50 лет. Материал не поглощает влагу.

Монтаж утеплителя зависит от типа материала.

Как сделать фундамент мелкого заложения своими руками

Инструкция:

  1. Перед началом строительных работ отводится вода с поверхности, пятно застройки высыхает.
  2. Работа начинается только после поступления на площадку необходимых материалов. Каждый следующий этап выполняется сразу за предыдущим без промедления.
  3. Геотекстиль укладывается в траншею, чтобы песчаная подушка постепенно не заиливалась и не смешивалась с грунтом. Геотекстиль пропускает влагу и препятствует разрастанию корней.
  4. Наверх высыпается подушка из песка и щебня. Применяется ручная трамбовка или механический вибратор.
  5. Устанавливается опалубка и арматура, водопровод и канализация. Если создается цокольный этаж, заранее готовится место для хранения продуктов.
  6. Заливается цементный раствор постоянно без пауз, чтобы монолитная конструкция затвердела одновременно.
  7. После затвердения цемента опалубка удаляется, делается гидроизоляция.
  8. Делается отмостка с утеплением, чтобы понизить интенсивность морозного пучения, влияющего на мелкозаглубленный ленточный фундамент в морозы. Устанавливается экструдированный пенопласт.

Нельзя оставлять мелкозаглубленный фундамент без нагрузки на зиму. Если строительные работе не начинались до заморозков, бетонное изделие накрывается теплосберегающими материалами.

Фундамент мелкого заложения: плита, расчет, виды

Фундаменты мелкого заложения пользуются большой популярностью среди тех, у кого имеются небольшие приусадебные участки или бани.

Это обусловлено тем, что применяемые фундаментные плиты мелкозагубленной разновидности могут быть размещены в грунтах, которые отличаются большой степенью влажности или неустойчивости.

Виды фундаментов мелкого заложения

Такой монолитный фундамент, созданный своими руками и размещенный на глинистой почве, являет собой пример прочной конструкции.

Даже если он сформирован своими руками на очень неустойчивой и увлажненной глинистой почве, то его монолитный каркас позволит выдержать практически любой вес возведенного на нем строения.

Устройство фундаментов мелкого заложения

Монолитный мелкозагубленный фундамент, построенный для бани, и его плита мелкого заложения, не подвержены не линейной не касательной деформации, которая может быть спровоцирована из-за вспучивания грунта.

Потому, представленная конструкция популярна не только среди тех, кто имеет собственную баню, но и у тех владельцев участков, которым был подан хороший пример использования представленной конструкции.

Такая конструкция, созданная своими руками на глинистой почве, на подготовленном месте для бани, должна быть изготовлена в соответствии со всем требованиями СНиПа.

Такой утепленный фундамент для бани, который установлен на глинистой почве, в соответствии со СНиПом, должен быть снабжен монолитным каркасом.

Читайте также: как и чем осуществить утепление фундамента и отмостки?

Пример соответствия может быть заключен в объединении всех элементов, начиная с опор, расположенных на глинистой почве и заканчивая ростверком для бани.

Морозоустойчивые фундаменты мелкого заложения

Представленная конструкция может быть устойчива к нагрузкам постоянного и сезонного характера. Как пример, можно рассмотреть установку таких плитных оснований с учетом мелкого заложения в следующих разновидностях фундаментов:

  • Ленточный;
  • Столбчатый;
  • Монолитный.

Любой представленный пример типа основания, созданного своими руками на глинистой почве, должен быть выполнен в полном соответствии с регламентом СНиПа.

Такая конструкция принимает форму монолитного цоколя. Фундамент, возводящийся для бани, может быть полым в том случае, если его конструкция будет ленточной, или цельным, если будет задействована фундаментная плита мелкого заложения.

Монолитная разновидность ростверка для бани, которая с легкостью может быть изготовлена своими руками, может быть снабжена интегрированными в структуру вертикальными опорными столбами.

Этот пример демонстрирует точность при произведении расчетов габаритов с ориентировкой на такие параметры, как общий вес бани и оптимальный показатель площади контакта с основанием почвы.

СНиП жестко регламентирует эти показатели, и при установке фундаментной плиты мелкого заложения требуется неукоснительно придерживаться правил, изложенных в СНиПе.

Теплоизоляция фундаментов мелкого заложения

Если производить дальнейшее утепление представленной фундаментной конструкции для бани своими руками, то следует учесть, что при максимальной площади контакта может сформироваться минимальный уровень давления, что может привести к значительному увеличению сметы.

Читайте также: как выполняется утепление фундамента пенополиуретаном?

Этот пример должен донести необходимость точного следования при возведении фундамента своими руками всех положений СНиПа.

Все устройство плит и фундаментов мелкого заложения разделяется на две основных категории. Это метод, с помощью которого производится изоляция и утепление фундамента и метод, с помощью которого пучение устраняется благодаря подсыпке песком.

Этот пример не демонстрирует решения вопроса, связанного с повышенным уровнем энергозатрат, сопряженных с обогревом бани.

Сейчас, для того, чтобы обеспечить утепление помещения производится подсыпка материала с дренирующими свойствами.

В соответствии с требованиями и рекомендациями СНиПа это может быть гравий или щебень. Наиболее целесообразно совмещать подсыпку с комплексными мерами по водоотведению.

Если в непучинистых грунтах наблюдается не очень высокий уровень залегания грунтовых вод, то опирание фундаментной плиты мелкого заложения на грунт должно производиться по СНиПу только после предварительно проведенного утепления.

Устройство готового фундамента мелкого заложения

Для этого может проводиться комплекс работ, связанных с засыпкой пазух плиты и фундамента фрагментами непучинистого грунта.

Это поможет значительно снизить риск возникновения деформационных процессов в отмостке. СНиП допускает применение современных гидрофобных теплоизоляционных материалов с завышенными показателями прочности.

к оглавлению ↑

Разновидности фундаментов мелкого заложения

В соответствии с современной классификацией, все виды мелкозаглубленных фундаментов подразделяются на несколько категорий. Они могут быть:

  • Столбчатыми мелкозаглубленными;
  • Представленными в виде монолитных плит;
  • Незаглубленными решетчатыми;
  • Ленточными.

к оглавлению ↑

Мелкозаглубленный ленточный

Мелкозаглубленый столбчатый фундамент зачастую предназначен для домов с нестандартными габаритами, и строений, построенных из дерева.

Это могут быть хозяйственные постройки и бани, которые располагаются на слабопучинистых или непучинистых видах грунтов.

Если строительство проводится на скальных грунтах, то на такую конструкцию могут быть установлены дома брусового или бревенчатого типа.

Устройство типичного фундамента мелкого заложения

Эта разновидность конструкции должна быть расположена на опорах, параметр шага между которыми равен 1,5-2,5 метрам.

Зачастую, изначально на грунт укладываются плиты, на которые и устанавливается все строение. Для того чтобы сформировать нужную опору можно использовать уже готовые бетонные блоки.

Столбы могут быть изготовлены из кирпичной кладки, с применением бетона или пескобетона. Конструкции из силикатных кирпичей возводить настоятельно не рекомендуется.

На крупноблочных и скальных грунтах опора может быть поставлена на жесткие фрагменты почвы. Предварительно удаляются все его слабые составляющие.

к оглавлению ↑

Монолитная плита

Конструкция фундамента, характерная для мелкого заложения, зачастую в своей основе имеет плиту. Плита при создании конструкции устанавливается на тех грунтах, которые относятся к категории просадочных.

Монолитная плита может быть задействована при строительстве небольших строений, которые могут быть возведены на грунтах с повышенной степенью сыпучести.

Это относится и к условиям с повышенной мерзлотой. Представленный вид фундамента не применятся для строительства легких сооружений, которые не будут инициировать в плитах значительный уровень напряжения.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

Ввиду высокой степени универсальности фундаментов с мелким заложением, производится их укладка на пучинистые грунты.

Устройство фундамента мелкого заложения

После этого происходит их поднятие и опускание во время сезонного изменения климатических условий. Если установка дома будет производиться на плите, выполняющей функцию пола для первого этажа, то грунт под ней может подвергаться замерзанию.

Особенно это заметно в средней части здания. Такой фундамент, представленный в виде монолитной плиты мелкого заложения, может содержать в себе слой утеплительного материала, расположенного между грунтом и, собственно, железобетонным изделием.

С этой целью широко используется пенополистирол, при этом параметр толщины плиты не должен превышать 15 см. Благодаря такому решению значительно сокращаются тепловые потери, которые производятся через пол на первом этаже.

Утеплитель выстилается сверху слоя крупнофракционного песка, при этом значение толщины подушки должно равняться 30-40 см.

к оглавлению ↑

Незаглубленный решетчатый фундамент

Эта разновидность фундамента мелкого заложения применяется при строительстве зданий на грунтах, отличающихся высокой степенью просадочности и сыпучести.

Такие фундаменты характеризуются наличием высокой степени жесткости, что в свою очередь позволяет значительно сократить уровень расхода бетонной массы и арматуры.

Фундамент из монолитной плиты

Стоит отметить, что представленная конструкция при монтаже нуждается в создании классической деревянной опалубки, что довольно неэкономично.

Из-за этого данный вид фундамента не получил широкого распространения. Такие конструкции могут быть обустроены с применением плит, изготовленных из экструдированного пенополистирола, который может выполнять функцию опалубки с несъемными частями.

к оглавлению ↑

Ленточный фундамент

Отличается простотой при монтаже и установке. Однако, для создания ленточных элементов, требуется немалое количество расходных материалов.

В основе мелкозаглубленного ленточного фундамента лежит бетонная плита, которая прокладывается по всему периметру возводимой конструкции.

По большому счету ленточный фундамент представляет собой сплошную полосу, изготовленную с применением железобетона, и расположенную по всему периметру конструкции.

Представленная конструкция может достаточно равномерно распределять общий вес здания по своему основанию. Дом может быть построен как из дерева, так и из кирпича.

к оглавлению ↑

Расчет фундаментов мелкого заложения

Фундамент каркасного дома

При создании любого сооружения необходимо производить ряд расчетов. Сначала производится ряд изысканий, направленных на выявление особенностей грунта, на котором будет располагаться фундамент.

После того, как данные будут получены, следует произвести выбор конструкции на основании данных о размерах мелкозаглубленного фундамента. Параметр глубины определяется с учетом трех факторов. Это:

  1. Глубина промерзания грунта.
  2. Высота уровня грунтовых вод.
  3. Степень пучинистости грунта.

Все эти факторы плотно взаимосвязаны между собой. Чем выше уровень воды к поверхности грунта, тем на большую глубину он будет промерзать в зимний период времени.

Для того чтобы выбрать нужную глубину заложения фундамента нужно производить его закладку выше имеющегося уровня грунтовых вод, при этом глубина должна быть на 50 см ниже уровня на котором находится пол строения.

В параметр высоты фундамента закладывается значение общей высоты, включающей показатель величины заглубления, высоты отмостки и расстояние до верхней кромки обреза.

Современные фундаменты обладают глубиной залегания равной 50 сантиметрам. Пи этом наземная часть конструкции должна быть немного меньшей, чем подземная часть.

Фундамент мелкого заложения

При произведении расчета, важно иметь в виду, что ширина конструкции прямо зависит от того уровня нагрузки, который испытывает основание.

Параметр толщины стен также оказывает некоторое влияние. Возводимый фундамент рекомендуется формировать с шириной стен равной 10-15 сантиметрам.

к оглавлению ↑

Расчет фундамента мелкого заложения (видео)



Устройство фундаментов мелкого заложения

Если вы все-таки остановились на выборе основания мелкого заложения, то определенно должны быть ознакомлены с тем, что основа такого типа рассчитан на соединение всех полагающих частей основы в одно целое, представляю собой жесткую составляющую. По своим свойствам и характеристикам такая конструкция должна защищать основу от различного рода деформаций и распределять все нагрузки равномерно на основание. При использовании ленточного фундамента вы получите целую конструкцию, а вот при столбчатом малозаглубленном все опоры следует обвязать качественными выполненные из стали балками или же специальным железобетонным ростверком.

Основы мелкого заложения могут позволить небольшой подъем основы, даже если это будет сделано неравномерно. Однако все это должно происходить не нарушая определенные показатели, от которых зависит вся конструкция. Данные расчеты рассчитываются абсолютно также как и другие расчеты подобных типов основания. Все это исчисляется в зависимости от типа грунта и общих нагрузок на него. Для того чтобы придать основанию прочности применяют жесткие наземные конструкции, они в свою очередь формируют целую плавающую систему которая защищена от воздействий грунта и деформаций.

Выделим два основных вида:

  • Ленточные (железобетонный монолит)
  • Столбчатые (буронабивные сваи)

Главным преимуществом основы мелкого заложения считается его ценовая категория и скорость работ по его возведению. При профессиональном качественном построении основы такого типа, обеспечит вам большой срок эксплуатации здания.

Условия для заложения мало заглубленного фундамента

Для того чтобы основание прослужило долгий срок службы, необходимо сделать расчет опираясь на следующие виды характеристик:

  • Уровень промерзания грунта
  • Уровень залежей подземных вод
  • Разновидность почвы и все ее характеристики.

Остановимся подробней на данной теме:

  • Прежде чем возводить фундамент, следует обратить свой взор на общий климат данного района, где будет происходить будущее строительство. От этого далее и отталкиваются на какую глубину возводить фундамент. Такая процедура просто необходимо, так как таким методом можно впоследствии предупредить деформирование и потрескивание фундамента при низких температурах. При холодном климате дома возведенные на небольшую глубину назвать качественными постройками просто не возможно. Так что приобретение готового здания сразу же отпадает, лучше всего построить самому добросовестно, качественно и на большой срок эксплуатации.
  • Пролегание подземных вод, также считается необходимым фактором, на который делают свой акцент. Если на вашем участке грунтовые воды пролегают высоко к поверхности, то возведение основания на большую глубину не желательно. Это объясняется тем, что при заглубленном фундаменте есть вариант затопления цоколя и далее произойдет полное разрушение бетона. Для избегания таких последствий стоит не возвышать сооружение на большую высоту.
  • Разновидность почвы. Пожалуй это важный пункт при закладывании основания. Ведь пучинистые грунты и плавающие земли не должны послужить последствием разрушения здания. Также при возведение фундамента стоит обращать свой взор на состав грунта. Ведь торфяные и песчаные почвы требуют определенных для себя условий. При не соблюдении всех правил может повлечь за собой не качественное выполнение и последствием будет не долгий срок службы основания.

Ленточное основание

Большой спрос получила ленточная плита мелкого заложения в дачном строительстве. Такое устройство можете применять для:

  • Построений из дерева
  • При соблюдении всех правил можете использовать для зданий с тяжелыми стенами из камней.

При планировании в дальнейшем утепления фундамента, то тогда вы можете возводить основания на любом типе грунта. Ленточное основание состоит из: равномерной полосы бетонной смеси, которую следует также равномерно нагрузить дальнейшими конструкциями здания. Виды возведений:

  • Железобетонный имеющий два пояса
  • Сборный железобетонный имеющий выпуски арматур в небольшом количестве
  • Блоки имеющий два пояса нижний и верхний
  • Блок с одним верхним поясом.

Достоинства ленточного основания мелкого заложения:

  • Выгодная экономия денег. Ведь при возведении оснований с глубоким заложением, цены на такое возведение порядком превосходит фундаменты мелкого заложения.
  • Экономия на оплате труда. Все строительные работы такого типа предусматривают небольшой объем работ. Первым делом экономия возникает при работе с земляными работами, а также на создании опалубки.
  • Как дополнение можно израсходовать сэкономленные средства на постройку подвала.

Как показала практика, глубина монтажа ленточного основания может соответствовать глубине промерзания и глубине растительного слоя. В книгах о строительстве приводится цифра в пятьдесят сантиметров. При такой глубине все силы морозного пучения сосредоточены именно в этом месте, поэтому такая глубина считается самой опасной.

Расчет основания

Подсчет оснований маленького заложения считается важным этапом в строительстве. От правильности проведенной работы будет напрямую зависеть срок службы фундамента и дома в целом. При всем этом получается сократить затраты на основное возведение строения. Рассчитывая фундаменты мелкого заложения нужно первым делом определиться с размерами и типом конструкции. К главным свойствам относятся величины подошвы, а так же уровень глубины заложения. На уровень глубины укладки фундамента влияют несколько факторов, одним из них является тип конструкции планируемого здания, например:

  • Тип материала, используемый для возведения кровли
  • Из чего планируется возведение стен
  • Будет ли присутствовать в здании цокольный этаж или нет

Помимо этих факторов так же влияет свойства почвы на строительной площадке и уровень подземных вод. В случае появлении вод на поверхности почвы, необходимо провести полную осушку строительного участка. После проведения осушительных работ, необходимо посвятить время на прокладку коммуникаций инженерного направления.

Выполнив подготовительные работы и подобрав необходимые размеры фундамента, следует плавно переходить к его расчету. Вычисляется предельная прочность и деформация, которую может выдержать конструкция основания. После завершения теоретических работ следует заняться практической частью строительства, то есть заниматься возведением конструкции фундамента.

Устройство основания

Основания, которые слабо углублены отчасти не подвергаются деформациям, появляющимся от пучений почвы. По такой причине этот способ установки фундамента в практике широко применяется. Чаще всего их применяют в возведении домов небольшого размера, дач и каркасных сооружений. Здания с небольшим весом не могут противостоять пучениям почвы, поэтому фундамент углубляется на маленький уровень.

Конструкция, которую умеют фундаменты мелкого заглубления, состоят из монолитного каркаса. Каркас, имеющий железобетонное основание с легкостью сможет сопротивляться пучениям почвы не только сезонным, но и постоянным.

Фундаменты, которые можно использовать в момент монтажа на мелкое заглубление:

  1. Основание столбчатого типа
  2. Ленточный вид фундамента
  3. Железобетонная плита

Эти виды фундаментов имеют общую составляющую, такую как железобетонная основа. Размеры любого из оснований выбирает только расчет прочности. Он основывается на весе конструкции в момент соприкосновения с грунтом. Хоть и большая площадь уменьшает величину давления максимальный размер участка не оправдывает затраты на строительство. По этой причине все расчеты должны быть равными величинам в строительстве, то есть все строения должны ровняться площади фундамента.

Столбчатый тип основания

Этот вид фундамента чаще всего устанавливают на строительных участках, которые обладают небольшим количеством деформации производимой от почвы. Столбчатое основание можно смело называть новинкой, потому что появилось гораздо позже, чем ленточный фундамент или плиточный. Столбчатый фундамент, имеющий ленточный ростверк закладывается опалубку, сконструированную на поверхности земли. Система в арматурном каркасе сплетается не только в уровнях возле стенок основания, но и в местах шурфов на небольшом расстоянии.

Фундамента заливается вместе с ростверками в квадратную опалубку, изнутри ее расположены шурфы на небольшом расстоянии. Шурфы следует располагать в точках соединения линий фундамента. Укладка бетонной консистенции при монтаже столбчатого фундамента происходит при помощи специального желоба. Бетонная смесь должна иметь в своем составе цемент с маркой 200 или 150. Каким бы размером фундамент не был бы, его следует заливать бетонной консистенцией за один приход. В случае проведения укладки смеси частями, основание не будет иметь однородную массу, тем самым прочность и долговечность снизится. После проведения заливки необходимо некоторое время отвести на застывание. Спустя несколько суток, когда фундамент начнет застывать, его нужно затирать. Это необходимо для того чтобы структура не покрылась трещинами.
