Сравнение фундаментов, какой фундамент дешевле

Каркасный дом 6х6 КД-28

  • Комнат:3
  • Этажность:2
  • Площадь:70 кв.м
  • Сроки:5-6 нед
697.000₽

Посмотреть весь каталог проектов


Плюсы монолитного плитного фундамента

Рассмотрим достоинства монолитного плитного фундамента и выясним – а являются ли его недостатками повышенный расход материалов и мифическая неспособность защитить дом от холода, идущего от земли?

Итак, устройство плитного фундамента весьма простое, и при этом конструкция получается очень надежной, даже если изготавливается не профессионалом. По сути это обычная плита, сделанная из бетона и усиленная арматурой. Главный плюс такого фундамента – это его непоколебимость в условиях любой прочности грунта.

В то время как элементы ленточного фундамента давят на грунт с большой силой, то при плитном фундаменте общая его масса распределяется по всей площади. Таким образом на плите можно построить дом, имеющий раз в 10 большую массу, чем на ленточном фундаменте с тем же периметром. При этом толщина плиты будет не более 40 сантиметров.

Второй плюс монолитной плиты – это отсутствие необходимости ее гидроизоляции и утепления. Дело в том, что грунт обычно промерзает сверху, а если сверху будет стоять сплошная плита с домом, даже не отапливаемым, то грунт замерзать не будет, он всегда, даже при самых жестоких морозах, будет иметь плюсовую температуру.

В случае же с ленточным фундаментом утеплить под домом грунт без применения специальных средств будет невозможно – холод все равно будет поступать внутрь фундамента, как его не утепляй.

Также и с гидроизоляцией – из-за большого количества внутренних углов гидроизоляция ленточного фундамента не эффективна, а если фундамент построен не специалистами, то и вовсе невозможна. Таким образом в дом постоянно будет поступать холод снизу, а грунтовые воды будут постоянно затапливать подвал, и нижние части стен первого этажа дома всегда будут сырыми.

В случае с плитным фундаментом затопление и отсыревание дома просто невозможно. Плита сама собой отсекает всю влагу от дома, кроме того снизу она должна быть утеплена по шведской технологии: на слой песка укладываются плиты пенополистриола, и уже на них заливается бетонное основание.

Мало того, что пенополистирол сам по себе является утеплителем, так он еще и не допускает к фундаменту влагу из земли.

Если по периметру здания устроить дренаж, то под плитой будет и сухо, и тепло круглый год, и никакого морозного пучения не будет. Также есть еще один вариант дополнительного утепления фундамента – это использование не «холодной» металлической арматуры, а «теплой» композитной.

И еще один плюс монолитной плиты – для того, чтобы устроить в доме систему «теплый пол», не нужно тратиться на устройство цементной стяжки – все тепловые кабели или водяные трубки укладываются прямо в бетон фундамента при его заливке. Таким образом мы видим, что миф о том, что бетонная плита не способствует утеплению дома, так и остается мифом, причем очень примитивным и даже глупым.

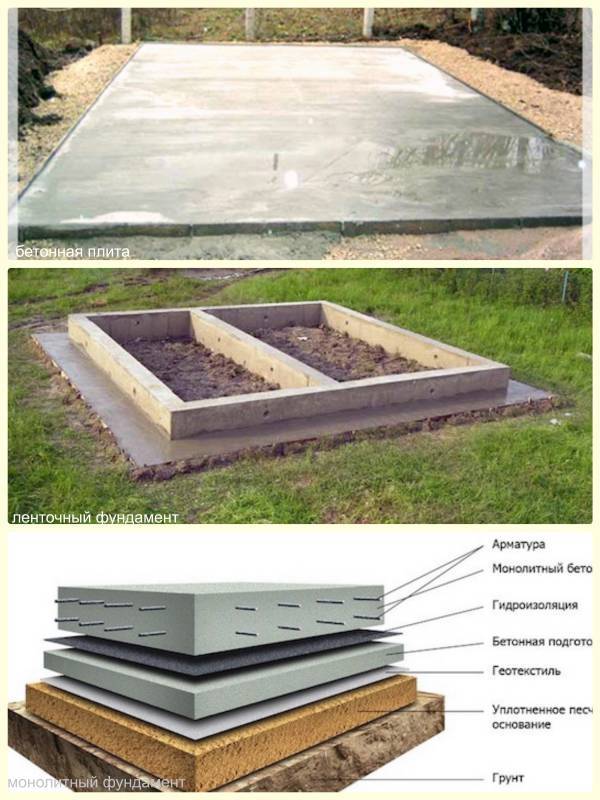

Сравнение стоимости монолитного и ленточного фундаментов

Если сравнивать монолитый фундамент с фундаментом ленточным по всему комплексу затрат, то окажется, что плита гораздо дешевле ленты:
  • Во-первых, монолитный фундамент не требует применения высококвалифицированной и дорогой рабочей силы. Самые большие затраты – на рытьё котлована глубиной сантиметров 30-40 на площади всего 100 кв. м. С этим справится любой бульдозерист из ближайшего колхоза буквально за один час.
  • Нужно будет заплатить бетоновозу, но и это тоже в сравнении со стоимостью всего фундамента – копейки. Заливать бетон можно и самостоятельно, призвав на помощь пару-тройку нуждающихся в деньгах соседей.
  • Ну, еще и тракторист потребует своей доли, который привезет песок для «подушки» из ближайшего песчаного карьера.

Но все эти траты не идут ни в какое сравнение с оплатой труда всех людей с прекрасным строительным образованием и опытом, задействованных в создании ленточного фундамента.

Если посчитать расход на пенополистирол, песок, бетон и арматуру, то да – этих материалов нужно будет больше. Но ненамного. Если считать арматуру, то общая стоимость железа для ленточного фундамента и композита для монолитного будет сопоставима. Песок и бетон обойдутся дороже, но учитывая то, что не придется платить специалистам, общая сумма затрат также не будет выглядеть запредельной. Те застройщики, которые строили ленточный фундамент, тратили на это сооружение раза в два больше денег, чем те, кто решил обойтись фундаментом плитным.

Таким образом мы видим какой фундамент дешевле ленточный или плитный. А также монолитный фундамент для малоэтажного загородного дома является самым лучшим вариантом. Во-первых, он в целом дешевле, во-вторых – прочнее, в-третьих – теплее, да и строится гораздо быстрее. Правда, монолитная плита твердеет долго – до 2-3-х недель, но, в принципе, примерно столько же требуется и для набора прочности и ленточному фундаменту.

И поэтому не надо слушать всяких специалистов, которые намереваются на вас хорошо заработать. Сразу выбирайте проект дома на монолитном фундаменте и не переплачивайте за несуществующие прелести фундамента ленточного!

Почему монолитная плита гораздо выгоднее ленточного фундамента. 7 главных плюсов и преимуществ плиты | Дачный СтройРемонт

Долгие годы между строителями ведутся споры по поводу надёжности и экономичности фундаментов. Одни уверяют, что по данным показателям выигрывает ленточный фундамент. Другие отдают предпочтение плитному. Третьи обеими руками за свайный фундамент. Прийти к компромиссу в этом вопрос никак не удаётся.

Я решил затронуть тему фундаментов и рассказать о преимуществах монолитного плитного фундамента. Может сегодняшняя статья поможет вам окончательно расставить точки над «I».

Отмечу, что в Америке и Европе уже почти отошли от использования ленточных фундаментов. Там давно поняли, что плитный фундамент гораздо лучше. В чём же его плюсы?

Плюс 1.

Монолитную плиту можно делать практически на любом грунте. Плюс в том, что перед его заливкой не нужно проводить гидрогеологический анализ почвы, который стоит довольно дорого. Это первый плюс, который идёт в зачёт монолитной плите и позволяет сократить общий бюджет строительства.

Плюс 2

Монолитный плитный фундамент не прихотлив к погодным условиям. Нет необходимости закапывать его слишком глубоко, чтобы он не промёрз при минусовых температурах. Почва под монолитом будет сохранять тепло, даже если на улице будут сильные морозы. Не стоит бояться наличия глины под фундаментом, от этого не возникнет его пучение.

Плюс 3

Плита позволяет в несколько раз сократить количество работ, производимых с грунтом. Её можно монтировать прямо на почву, предварительно сняв плодородный слой и организовав песчаную подушку. Но стоимость этих работ мизерная, по сравнению с монтажом ленточного фундамента.

Кстати, ленточному тоже нужна подушка из песка. Иногда строители используют для этого керамзит, так как он обладает лучшей теплопроводностью. Но стоит керамзит намного дороже песка.

Плюс 4

Для армирования бетонной плиты подходит композитная арматура. Невзирая на свою дешевизну, она запросто выдерживает большие горизонтальные нагрузки. Главный плюс заключается в простоте её транспортировки. А вот перевозить стальные прутья – непростая задача. Кроме того, работать с композитом легче и приятнее.

Плюс 5

Бетонная плита послужат не только в качестве фундамента, она также будет являться полом первого этажа. Если заливать ленточный фундамент, не избежать дополнительной заливки пола. Плита не даст проникнуть в дом капиллярной влаге, а значит, и сам пол, и стены останутся сухими в любых условиях.

Плюс 6

Следующее преимущество монолитной плиты – её устойчивость. Она способна выдержать в 10 раз больше веса, чем ленточный фундамент. Если речь идёт о столбчатых и свайных фундаментах, нельзя обойтись без расчётов под нагрузку. Для этого нужно нанимать специалистов, что увеличивает общую стоимость строительных работ.

При обустройстве плитного фундамента, такие расчёты производить не нужно. Все работы выполняются по существующим нормам и стандартам. Главное – брать во внимание общий вес будущего сооружения.

20-сантиметровая монолитная плита выдерживает до 1 тыс. тонн. Современные одно- и двухэтажные здания, возведённые из камня, вместе со всей мебелью весят максимум 500 тонн. Т.е. производить расчёт под нагрузку нет необходимости. Просто нужно выбрать хороший бетон, правильно его замесить и залить.

Плюс 7

Залить бетонную плиту – не так уж сложно. Не обязательно нанимать бригаду профессиональных специалистов, чьи услуги стоят довольно дорого. Можно доверить установку арматуры и заливку бетона непрофессиональным строителям.

Помимо прочего, монолитные плиты демонстрируют хорошие качества в процессе эксплуатации. Они не нуждаются в постоянном обслуживании и ремонте, поскольку являются долговечными, прочными и надёжными.

Вот и всё, что я хотел сказать в пользу монолитного фундамента. Выходит, что заливка монолитной бетонной плиты – это не только материально выгодно, но и более удобно и практично по сравнению с обустройством ленточного или свайного фундамента.

Надеюсь, что после прочтения данной статьи, у вас не останется сомнений в том, какой же фундамент лучше.

Благодарю вас, что дочитали статью до конца! Буду признателен вашему лайку 👍 и подписке на канал.

Какой фундамент дешевле монолитный или из фбс

Стоимость фундамента занимает значительную часть общей сметы постройки, поэтому возможность сэкономить на этой части работ представляет особый интерес. Разумеется, при сравнении вариантов следует помнить, что экономия в ущерб качеству и надежности недопустима.

Факторы, влияющие на стоимость фундамента

Расходы на фундамент дома складываются из затрат на материалы, оплаты труда рабочих (если вы не выполняете все работы своими руками) и аренды техники (при необходимости).

Все затраты увеличиваются пропорционально объему работ, который зависит от общего объема опорной конструкции.

Чем больше нагрузка на опору, тем она должна быть мощнее.

Однозначно сказать, какой фундамент дешевле, невозможно, для проведения точного сравнения необходима привязка к индивидуальным условиям, в том числе, к характеру рельефа и типу грунта. Для некоторых площадок применение тех или иных вариантов приходится исключать. Например, на сильно каменистых грунтах с крупными включениями твердых пород невозможно своими руками и даже с помощью спецтехники установить один из наименее материалоемких свайный фундамент.

Свайные фундаменты

Материалоемкость свайного фундамента дома действительно минимальна, если считать расход бетона для заливки опор. Однако в стоимость входит и цена свай (общая сумма зависит от их количества, глубины, конструкции, толщины стенок – эти параметры определяются инженерными расчетами).



Свайный фундамент с ростверком на участке с перепадом высот.



Неоднозначна и ситуация с оценкой трудозатрат при создании опоры дома. Работы по установке и заливке свай действительно выполняются быстро, что снижает размер оплаты. Однако для завинчивания свай необходимо использование спецтехники, аренда которой также потребует расходов. В литературе описывается возможность завинчивания своими руками, но такой вариант приемлем для легких построек и ограждающих конструкций, для жилого дома лучше предпочесть машинную установку, которая обеспечит точность геометрического положения и возможность глубокого погружения свай.



Свайный фундамент подходит для брусового, бревенчатого или каркасного дома. Возможность их использования для домов из кирпича, тяжелых блоков должен оценивать специалист.

Ленточные фундаменты

Ленточный фундамент способен существенно сэкономить средства, если заменить им монолитную плиту. При этом снижаются расходы на материалы и на аренду техники (значительно меньший объем земляных работ, который может быть произведен и своими руками), а также на оплату труда ввиду меньшей трудоемкости.



Строительство монолитного ленточного фундамента с использованием съемной опалубки.



Ленточный фундамент подходит для любого дома, включая тяжелые и дающие значительную нагрузку на опору строения из кирпича или блоков. При расчете расходов следует помнить о необходимости прокладки по периметру здания, в местах повышенных нагрузок, под внутренними несущими стенами. В зависимости от степени пучинистости грунта ленточный фундамент может быть мелкозаглубленным (для малопучинистых и непучинистых почв) или заглубленным (для среднепучинистых и пучинистых грунтов).



Мелкозаглубленный ленточный фундамент для каркасного дома.



Опасность от пучинистости можно уменьшить при помощи качественной гидроизоляции фундамента дома. Это потребует расходов на дополнительные материалы, но позволит сэкономить за счет меньшего заглубления фундамента (что важно при строительстве своими руками) и уменьшения потребного количества бетона.



Заглубленный ленточный фундамент для пучинистых грунтов.



Ширина ленточного фундамента определяется величиной нагрузки. В этом отношении возможность экономии обеспечивает монолитный фундамент с трапецией в сечении. За счет широкой подошвы она имеет большую несущую способность, но требует меньшего количества бетона для строительства.



Сборный ленточный фундамент из ФБС.



Плитные фундаменты

Плитные фундаменты наиболее материалоемки и трудоемки в изготовлении, но их преимуществом является способность выдерживать максимальные нагрузки. Основания плиты используются не только в частном домостроении, но и при возведении крупных промышленных и коммерческих зданий. Для повышения прочности плиты при заливке раствора своими руками следует применять вибротрамбование, избавляясь от пустот.



Использование несъемной опалубки при строительстве фундамента.



Монолитные и сборные конструкции

Ленточные и плитные фундаменты могут выполняться монолитными или сборными. В первом случае раствор заливается в съемную или несъемную опалубку, во втором – используются готовые фундаментные блоки (ФБС).



Монолитный плитный фундамент с армированием и съемной опалубкой



Какой из вариантов самый дешевый, также определят только точные расчеты, но при сравнении следует принимать во внимание на отличия, которыми обладают монолитный фундамент и ФБС.

Монолитный
ФБС
Земляные работы Требуются в полном объеме Требуются в полном объеме
Затраты на приобретение (аренду) опалубки Требуются Не требуются
Трудозатраты на монтаж и демонтаж опалубки Требуются, но могут быть сокращены при использовании несъемных конструкций Не требуются
Время производства работ Значительное, включающее период набора прочности раствором Минимальное
Использование спецтехники Необходимо при большом объеме работ Обязательно применение грузоподъемных машин из-за большого веса блоков



Плитный фундамент из ФБС с гидроизоляцией.



При предварительном сравнении можно получить впечатление, что самый экономичный при прочих равных условиях – сборный фундамент из ФБС, но некоторые нюансы не позволяют получить ту степень экономии, на которую рассчитывали.

  • Нет возможности создавать своими руками фундамент дома из ФБС точно по расчетным размерам, в то время как уменьшение габаритов снизит несущую способность опор. Таким образом, за редким исключением фундамент из ФБС получится крупнее необходимого (при строительстве плитных опор больше требуемой будет высота, а при изготовлении ленточной конструкции – высота и ширина), придется переплачивать за ненужный объем материалов.
  • Затруднение вызывает армирование сборного фундамента дома своими руками. Если при строительстве монолитных опор устанавливают каркас необходимой конфигурации, который впоследствии заливают бетоном, то при использовании ФБС армирование можно выполнить только в швах при соединении элементов. Такое расположение каркаса требует увеличения сечения прута.
  • При длине блоков, значительно превышающей необходимую (например, длину или ширину будущего дома), приходится резать прочные и плотные бетонные изделия, это – достаточно трудоемкий процесс, его сложно выполнять своими руками.

Способы экономии при строительстве фундамента из ФБС

Некоторые перечисленные выше недостатки работы с готовыми блоками можно нивелировать, несколько изменив технологию.

Сочетая при строительстве фундамента своими руками крупные блоки с более мелкими элементами (блоками или кирпичами), можно получить конструкцию необходимого размера.



Комбинированный фундамент из ФБС и кирпича





Используя пустотелые, а не цельные ФБС, можно выполнять армирование, помещая каркас в имеющиеся пустоты.



Вертикальное и горизонтальное армирование фундамента из пустотелых ФБС.



После этого полости заливают раствором. Такая технология несколько более трудоемка, но позволяет армировать опору должным образом, избегая приобретения большего по сечению (и более дорогого) каркаса.

Монолитный фундамент (плита) — плюсы и минусы

Монолитный фундамент плитного типа — один из наиболее надежных фундаментов, пригодный для строительства малоэтажных зданий любой конфигурации. Плита, за счет большой опорной площади, способна выдерживать тяжелые здания на низкоплотных грунтах.

Монолитная плита

В данной статье представлена технология строительства монолитной железобетонной плиты своими руками. Мы рассмотрим плюсы и минусы данного фундамента, особенности его расчета, и приведем схемы армирования основания.

Читайте также: какой состав бетона лучше подойдет для строительства фундамента?

Разновидности и сфера использования плитных фундаментов

Монолитный фундамент представляет собой железобетонную плиту, занимающую всю площадь здания. Конструкция выступает в качестве цокольного перекрытия дома, что снижает последующие затраты на строительство чернового пола.

Читайте также: какой фундамент лучше закладывать под строительство дома из керамзитобетонных блоков?

Плитный фундамент может изготавливаться в двух вариациях — монолитным либо сборным. Монолитная плита формируется непосредственно на строительной площадке, для монтажа сборных фундаментов применяются железобетонные дорожные плиты либо ФБС блоки, которые после укладки выравниваются слоем лицевой стяжки.

Устройство монолитной плиты своими руками предпочтительнее из-за ее долговечности и надежности — такой фундамент, за счет армокаркаса, имеет большую прочность, жесткость и устойчивость к нагрузкам (сборные ФБС блоки не подлежат армированию). Также

строительство монолита обходится дешевле, поскольку доставка ФБС на объект, их монтаж с применением крановой техники и последующая заливка выравнивающего слоя обуславливают большие затраты на строительство сборной плиты.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

Монолитный плитный фундамент

Монолитный фундамент плитного типа пригоден для возведения домов высотой 1-3 этажа из любых материалов — от легких каркасных зданий до тяжелых домов из кирпича. Это один из лучших фундаментов для строительства в пучинистой почве. Правильно обустроенная своими руками фундаментная плита работает как «плавающая» конструкция — она перемещается вместе со сдвигами грунта и не подвергается неравномерным деформациям.

В условиях пучинистого грунта технология предусматривает утепление монолитной плиты — под ней размещается слой теплоизоляционного материала, который нужен для предотвращения промерзания почвы под фундаментом. В качестве утеплителя лучше использовать ЭППС плотностью от 50 кг/м² — экструдированный пенополистирол не гниет, не впитывает влагу и имеет высокую прочность (не сдавливается под весом плиты).

Читайте также: чем полезна опалубка для садовой дорожки ее виды, принципы установки?

к оглавлению ↑

Преимущества и недостатки

Рассмотрим плюсы плитного фундамента:

  • устройство плиты предполагает минимальное количество земляных работ — монолит укладывается на поверхности грунта либо углубляется в почву на 2/3 своей толщины;
  • правильно обустроенная фундаментная плита имеет наибольшую долговечность среди всех видов фундаментов, ее эксплуатационный ресурс превышает 150 лет;
  • плита, за счет большой опорной площади, имеет максимальную несущую способность, она способна выдержать тяжелый двухэтажный дом там, где ленточный монолитный фундамент не обеспечит требуемой надежности. Как пример — толщина монолита, удерживающего лифтовую колонну Останкинской башни высотой в 64 метра, составляет всего 100 см;
  • отсутствие неравномерных деформаций конструкции гарантирует целостность стен дома в условиях пучинистого грунта;
  • монолитный фундамент позволяет выполнить устройство цокольного этажа, в котором плита выступает в качестве полового перекрытия.

Минусы плитного фундамента заключаются в его стоимости — устройство плиты своими руками сопровождается большим расходом бетона и арматуры, ленточное либо столбчатое основание обойдется гораздо дешевле.  Однако если вы ищите, какой фундамент лучше  и в приоритет ставите фактор надежности и долговечности, то аналогов у железобетонного монолита нет.

Читайте также: что такое монолитная опалубка и для чего она применяется в строительстве?

к оглавлению ↑

Конструктивные особенности фундаментной плиты

Устройство плитного фундамента выполняется поверх уплотняющей подсыпки толщиной 20-40 см, состоящей из двух слоев песка и гравия. Толщина каждого слоя одинакова, первым идет песок, поверх него щебенка. Подсыпка укладывается на предварительно выровненный грунт, между слоями размещается прослойка геотекстиля, которая препятствует заиливанию щебня.

Толщина железобетонной плиты варьируется в пределах 30-50 см (устройство монолита больших размеров финансового не выгодно, дешевле будет обустроить фундамент на ЖБ сваях). Технология предусматривает обязательное армирование фундамента своими руками.

Читайте также: как построить фундамент каркасного дома своими руками?

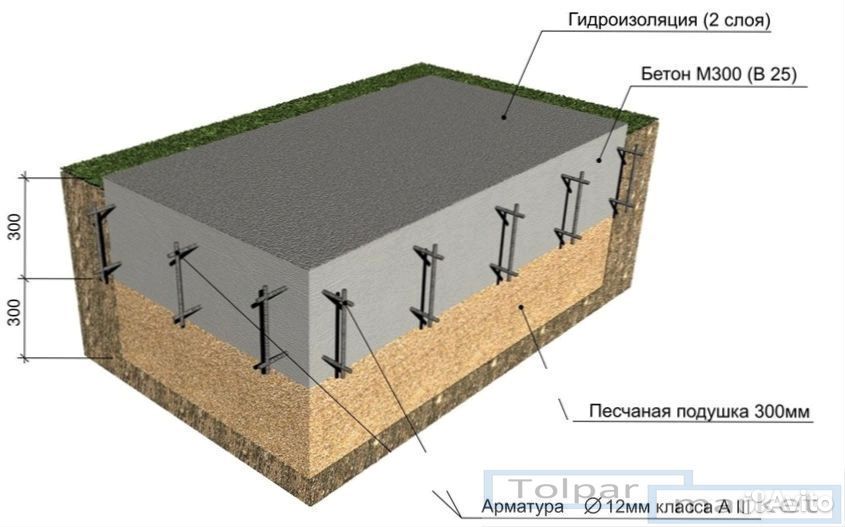

Схема плитного фундамента

Армирование фундаментной плиты выполняется двухконтурным каркасом с применением стержней диаметром 12-16 мм. Выбор арматуры зависит от способа сборки каркаса — если он фиксируется сваркой, применяются стержни с маркировкой С (свариваемые — пример А3с), при фиксации вязальной проволокой с помощью крючка используется стандартная горячекатаная арматура класса А3 или А2.

Для бетонирования плиты применяется бетон марки М300 и М400. Требования к бетону: коэфф. гидрофобности — W8, морозоустойчивость — 200 циклов, индекс подвижности — П3. Устройство фундамента предполагает гидроизоляцию конструкции после заливки, которая выполняется с помощью битумно-обмазочных материалов.

Читайте также: способы и технологические особенности вибропогружения свай.

к оглавлению ↑

Расчет плитного фундамента

Расчет фундамента монолитного типа заключается в определении требуемой толщины плиты исходя из массы здания и грузонесущей способности грунта на участке. Получить информацию о характеристиках грунта вы можете проведя геодезические изыскания либо взяв усредненные данные из нормативных таблиц.

Расчет массы здания выполняется посредством умножения площади его конструктивных частей — кровли, перекрытий и стен на удельный вес стройматериалов.

Приводим пример расчета плиты под возведение своими руками двухэтажного кирпичного дома (10×10 м, площадь — 10000 см2) весом в 225 тонн, строящегося на пластичном суглинке с несущей способностью в 3 кг/см2.

Читайте также: как выбрать и обустроить фундамент для кирпичного дома?

  1. Выполняем расчет требуемой нагрузки на почву: 10000*3 = 300 тонн. При меньшей нагрузке вес здания не сможет уравновесить выталкивающие силы пучения, при большей — возможна усадка грунта.
  2. Расчет веса монолитной плиты: 300-250 = 75 тонн.
  3. Проводим расчет кубатуры бетона, имеющей вес в 60 тонн (удельный вес бетона составляет 2,7 т/м2): 60/2,7 = 27,7 м3.
  4. Выполняем расчет и определяем, какую толщину будут иметь 27.7 кубов бетона при площади заливки в 100 м2: 27,7/100 = 0,277 м = 27.7 см.

В результате пример расчета показал, что для возведения двухэтажного дома нам потребуется залить плиту толщиной в 28 см.

Читайте таже: особенности возведения разных типов фундаментов для дома своими руками.

к оглавлению ↑

Плитный фундамент своими руками (видео)

Зачем строить на плите вместо фундамента?

Для экономии денег и выбросов углекислого газа, а также для более здорового и долговечного дома. Подробное руководство по выбору плиты перекрытия или фундамента для фундамента дома см. Здесь, но мы сделаем выводы ниже.

Как правило, строительство дома на одну семью в Канаде и Северной Америке начинается с бетонного фундамента, за которым следует фундаментная стена толщиной 8 дюймов, обычно от 8 до 10 футов в высоту.

В зоне холодного климата основание подвала рассчитано на то, что его можно заглубить на глубину от четырех до пяти футов, чтобы защитить основание и пол подвала от отрицательных температур.Поскольку это создает дополнительную площадь пола под землей, возникает естественное желание претендовать на это пространство, и так родилась комната отдыха в подвале или пещера для людей — и также важно понимать, как выбирать между подпольем или плиточным фундаментом.

Независимо от того, начинаете ли вы строительство с плиты на грунте или с фундамента, при отсутствии коренной породы и то, и другое будет опираться на землю. Таким образом, одна из них не более «устойчива», чем другая, и не более восприимчива к морозному пучению, чем другая, если она должным образом изолирована по периметру.

В случае «открытого подвала» у вас фактически есть плита, только с очень дорогой и плохо изолированной стеной. Представьте себе плиту на уровне пола как четырехсторонний подвал с гораздо более дешевыми и качественными стенами, хотя, если вам действительно нужно построить подвал, чтобы оптимизировать площадь в квадратных футах на вашем участке застройки, изучите передовой метод изоляции при строительстве новый подвал здесь, или если у вас есть подвал и вам нужно научиться отделывать подвал и правильно утеплять его, чтобы избежать плесени, см. здесь.

В холодном климате плита на грунте может легко избежать образования морозного пучка с помощью простого добавления изоляции юбки, которая защищает периметр основания, так что она никогда не будет подвергаться циклу замораживания / оттаивания, а вместо этого остается близкой к относительно постоянные температуры земли 8-10 градусов по Цельсию. Вы можете найти пошаговое подробное руководство по строительству защищенной от мороза плиты на фундаментном фундаменте здесь.

Изоляция юбки вокруг плит и фундамента предотвращает замерзание бетона © CMHC


Изоляция юбки — очень простое и экономичное решение, которое может (и должно) применяться также и на фундаменте подвала, так как оно поможет снизить потери тепла, поддерживая в стенах подвала гораздо более высокую температуру.

В дополнение к значительной экономии затрат во время строительства, плита на грунте снизит риск проблем, вызванных влажностью и проникновением воды, которые являются типичными проблемами, с которыми сталкиваются подвалы.

Что не так с подвалами?

Затраты — экологические и финансовые :

Бетон очень дорого покупать и чрезвычайно энергоемко во время производства. Процесс строительства подвала требует 3 дорогостоящих визитов бригады автобетононасосов; один раз залить фундамент, снова залить стены, в третий раз залить цокольный этаж.На каждую тонну произведенного бетона в атмосферу выбрасывается одна тонна парниковых газов.

После завершения фундамента подвала необходимо надстроить черный пол. Это еще одна стоимость, которая будет понесена для создания поверхности, на которой будет построено жилое пространство, по сравнению с плитой, готовой к строительству.

* Дом, построенный на плите, имеет меньший риск ущерба от наводнения, что положительно оценивается страховыми компаниями и может быть отражено в ваших страховых взносах.Подвалы также могут быть восприимчивы к проникновению газа радона, поэтому, чтобы узнать, как предотвратить высокий уровень газа радон в домах, см. Здесь — или, в частности, узнать, как удалить газ радон из подвалов и помещений для подполья, см. Здесь.

Здоровье, прочность и комфорт:

Несмотря на то, насколько распространены законченные подвалы, в целом отсутствует понимание дополнительных проблем, связанных со строительством под землей. Это может означать, что во многих случаях не соблюдаются надлежащие строительные методы в соответствии с принципами строительной науки.

Плохо построенные подвалы подвержены гниению и плесени.

Показательный пример: стены должны высыхать хотя бы в одном направлении. В холодном климате наземные стены должны высыхать преимущественно снаружи. Но, поскольку почва фактически является «водой», стены подвала должны высохнуть изнутри.

Обычная строительная практика не учитывает это, и тревожно большое количество домов повреждено влагой и плесенью, что частично является причиной роста респираторных заболеваний.

Это происходит по ряду причин, первая из которых заключается в том, что мы слишком рано достраиваем подвалы. Бетон в значительной степени состоит из воды, а при наличии почвы снаружи фундаменту требуется минимум 2 года для полного высыхания изнутри.

Во-вторых, поскольку Национальный строительный кодекс теперь требует, чтобы подвалы были изолированы, а покупатели новых домов обычно хотят, чтобы пространство было закончено, самый дешевый способ для разработчиков сделать это — относиться к ним так же, как к наземным стенам. Таким образом, подвалы обычно изолируются изнутри, задолго до того, как уходит нежелательная влага, и таким же образом, как мы строим над землей, где стены могут высыхать снаружи.

Герметизируя влагочувствительные материалы (изоляция из дерева и стекловолокна) между мокрой бетонной стеной и полиэтиленовым пароизоляционным слоем, мы вызываем появление плесени. Фундамент «плита на грунте» позволяет избежать всего этого.

Почему нам нравится монолитное строительство

Качество жизни:

Полированная бетонная плита на ровном полу © Bala Structures

Надземное здание по сравнению с подвалом имеет то преимущество, что дает больше естественного света. Это также помогает поддерживать чистоту воздуха в салоне, поскольку снижает вероятность образования плесени.

Более того, монолитная конструкция может сделать ваше жилое пространство более комфортным. Тепловая масса в кондиционируемом жилом помещении обладает способностью поглощать и накапливать тепло, что значительно помогает регулировать внутреннюю температуру. В домах со значительной тепловой массой внутри оболочки летом также легче сохранять прохладу.

Доступность:

Доведение строительного проекта до момента, когда оно будет готово для каркаса основного этажа, можно сделать гораздо дешевле, используя монолитную плиту, чем подвал.При использовании плиты тот же рубеж достигается без необходимости возводить 8-футовую бетонную стену, и вам не нужно строить деревянный черновой пол сверху.

Комфорт и эффективность:

При отсутствии 5 футов грязи плита на грунте в холодных климатических зонах требует дополнительных мер для предотвращения морозного пучения, поэтому она включает уровни изоляции, которые в противном случае, кажется, были бы исключены при строительстве подвала. За эту изоляцию можно заплатить тысячами долларов, которые пошли бы на покупку бетона для фундаментной стены.

В полах из плит

также легко размещается лучистый пол с подогревом, который обеспечивает очень сбалансированную и комфортную среду, превращая бетонную массу в один большой радиатор.

Одно из самых больших преимуществ лучистого теплого пола состоит в том, что чем дальше вы удаляетесь от всего, излучающего тепло (представьте дровяную печь), тем холоднее становится. Таким образом, тепло концентрируется на уровне земли, где мы находимся, а не в самых высоких точках нашего дома, где нас нет. Это способствует снижению общей температуры без ущерба для комфорта.Горячие ноги — счастливые ноги!

Снижение воздействия на окружающую среду:

Метод строительства плиты на уровне грунта снижает ваше воздействие на окружающую среду двумя способами: за счет значительного уменьшения количества CO2, образующегося при производстве и транспортировке материалов, и за счет предоставления — доллар за доллар — стены с гораздо лучшей изоляцией. .

Строя монолитный дом, вы заменяете фундаментные стены надземными стенами. Другими словами, вы заменяете бетонные стены гораздо более доступным и энергоэффективным стеновым монтажом.

Вот почему фундаменты типа «плита на уровне» часто выбираются для сертификации пассивных домов в Северной Америке, , пассивных домов на солнечных батареях и домов с сертификатом LEED.

Плита на ровном фундаменте © Янни Милон для Ecohome


Жертвы, проблемы и решения:

Чтобы принять обоснованное решение о фундаменте этого типа, необходимо предпринять несколько мер предосторожности и решить проблемы.

В вашем штате или муниципалитете могут потребоваться планы, одобренные инженером, а некоторые могут быть не знакомы с домами из плит на уровне пола. Обязательно проконсультируйтесь с вашим муниципалитетом или штатом перед началом строительства и даже прежде, чем заходить слишком далеко в планах строительства.

Хотя мы твердо поддерживаем идею строительства плит на грунте, мы рекомендуем внимательно рассмотреть ваши варианты, прежде чем приступать к каким-либо планам. Есть много законных причин для начала строительства с фундамента подвала:

  • Плита на уровне земли потребует больше надземного пространства, поэтому для того, чтобы иметь такой же размер дома, вам нужно будет строить либо надстройку, либо надстройку.Вы можете столкнуться с ограничениями по высоте там, где вы решите строить, что означает, что вам, возможно, придется строить, а не наращивать. Это не всегда возможно, особенно если ваш участок представляет собой городскую застройку, поэтому у вас остается два варианта: дом меньшего размера или подвал.
  • Несмотря на свои недостатки, подвалы часто бывают очень практичными, поскольку в них есть много места для хранения вещей. Без подвала все, что там было, должно уместиться в остальной части дома, в гараже или сарае.
  • В подвалах обычно располагаются механические помещения. Помните об этом на этапе проектирования, если вы выбираете перекрытие, так как теперь механические системы необходимо будет разместить на основном этаже. И не скупитесь на это пространство — подумайте обо всем, что может потенциально понадобиться там: печь, бойлер, водонагреватель, воздухообменник, смягчитель воды, септический насос, резервуар для серы, центральный пылесос и т. Д.

План-перекрытие:

Учитывая, что вы передаете определенную часть основного этажа механическим системам, сейчас самое подходящее время, чтобы спланировать хранение и максимизировать эффективность этой комнаты.Наряду с местом для хранения вещей вы можете рассмотреть возможность включения в это пространство прачечной или даже кладовой.

Из-за большого количества действий, происходящих в механической комнате, будет немного шумно. Чтобы смягчить это, на этих стенах должны быть предусмотрены звукоизоляционные меры.

Сантехнические системы обычно доступны из подвала или из подвального помещения, но не с плиты. По своей природе плита на уровне грунта означает, что водопроводные системы будут постоянно фиксироваться в бетоне и их нелегко модифицировать.

Установить второй унитаз на имеющуюся сливную трубу в этой ситуации практически невозможно, поэтому планируйте заранее. Стоит исследовать концепцию «гибкого жилищного проектирования», предполагающую будущие изменения, позволяющие создать необходимую инфраструктуру во время первоначального строительства.

Изолированная плита на уровне грунта в ожидании установки пароизоляции © Ecohome

Плавающая плита / Монолитная плита:

Термин «плавающая плита» относится к двухступенчатой ​​конструкции плиты, в которой опоры индивидуальны.

Заливается

, а центральный пол плиты заливается после отверждения опор.Формы монолитной плиты разработаны таким образом, чтобы одновременно заливать фундамент и перекрытие.

Мы не обнаружили большого преимущества для поддержки любого метода — основной причиной заливки монолитной плиты было бы сокращение посещений бетонных грузовиков до одного.

Чтобы узнать больше о фундаменте перекрытия на уровне грунта, посмотрите видео-руководство EcoHome для фундамента перекрытия уровня

с солнечным лучистым обогревом ниже или откройте для себя множество других статей о проектировании, теплоизоляции, формовании, нагреве и заливке перекрытия на уровне грунта. Нажав ЗДЕСЬ все из Руководства по экологическому строительству EcoHome

Или вы можете посмотреть все видеоролики EcoHome Slab On Grade в этом плейлисте

Изоляция внешней кромки для существующих фундаментных плит

Вкладка «Соответствие» содержит информацию как о программе, так и о кодах.Язык кода взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

2009-2021 IECC и IRC Таблица требований к изоляции

Минимальные требования к изоляции потолков, стен, полов и фундаментов в новых домах, перечисленные в IECC и IRC 2009, 2012, 2015, 2018 и 2021 годов, можно найти в этой таблице.

2009 г., 2012 и Международный энергетический кодекс 2015 г. (IECC)

Раздел R402.2.9 (R402.2.10 в IECC 2018 г.), Полы плиты перекрытия. Требования к изоляции плиты приведены в таблице R402.1.1 (таблица R402.1.2 в IECC 2015 г.). К требованиям для обогреваемых плит необходимо добавить R-5. Глубина изоляции должна соответствовать глубине основания или 2 фута, в зависимости от того, что меньше в климатических зонах 1-3 (для обогреваемых плит).

2018 IECC

R402.2.10. Требования к изоляции плиты приведены в таблице R402.1.2. Изоляция R-5 должна быть предусмотрена под всей площадью плиты нагретой плиты в дополнение к требуемому значению R изоляции краев плиты для плит, как указано в таблице. Изоляция края плиты для обогреваемых плит не должна проходить ниже плиты.

Таблица 1. Минимальные требования к изоляции потолков, стен, полов и фундаментов в новых домах, перечисленные в IECC и IRC на 2009, 2012, 2015, 2018 и 2021 годы, можно найти в таблице здесь.(Источник: 2021 IECC)

2015 и 2018 IECC

См. Раздел «Жилой сектор» 5 для получения информации о пристройках, изменениях и ремонте существующих зданий.

Модернизация: 2009, 2012, 2015, 2018 и 2021 годы IECC

Раздел R101.4.3 (в 2009 и 2012 годах). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

Глава 5 (в 2015, 2018, 2020). Положения данной главы регулируют изменение, ремонт, добавление и изменение занятости существующих зданий и сооружений.

Код международного проживания в 2009, 2012 и 2015 годах (IRC)

Таблица N1102.1.1 (Таблица N1102.1.2 в IRC 2015 г.). Требования к изоляции плиты приведены в таблице ниже. К требованиям для обогреваемых плит необходимо добавить R-5.Глубина изоляции должна соответствовать глубине основания или 2 фута, в зависимости от того, что меньше в климатических зонах 1-3 (для обогреваемых плит).

2018 IRC

Таблица N1102.1.2. Требования к изоляции плиты приведены в таблице ниже. Изоляция R-5 должна быть предусмотрена под всей площадью плиты нагретой плиты в дополнение к требуемому значению R изоляции краев плиты для плит, как указано в таблице. Изоляция края плиты для обогреваемых плит не должна проходить ниже плиты.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизменные части существующего здания соответствовали требованиям этого Кодекса, если не указано иное. (См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Какой фундамент лучше? — Владимир Глазков

Их несколько видов; выбрать непросто, а в сети есть миллионы мнений.
Какие они? А сколько стоят? Рассмотрим пример — дом простой формы, 10 х 10 м, без подвала. Цена очень приблизительная, по опыту только на сам фундамент (без подготовительных работ) и только для Киевской области, Украина.


Итак, самый простой в установке и самый недорогой (10 тысяч вечнозеленых растений) — ленточный фундамент из блоков (рисунок слева). Готовые блоки монтируются краном максимум за пару дней, делается монолитный пояс (или монолитная подошва) — и готово. Еще один плюс этого типа — заводское качество.

Немного дороже и дольше эксплуатируется монолитный фундамент (рисунок справа) — стены и подошвы из монолитного железобетона, и при тех же исходных данных требует больше труда и денег (15 тыс.), И также время (неделя от начала до сдачи в лом).


Бывает, в качестве фундамента требуется монолитная плита, она еще дороже, да и времени на стяжку арматуры уйдет. Тысячи 25 — 35 на плиту вместе со стенами (если они из сборных блоков, фото слева), и неделя — два раза на опалубку, обвязку арматуры и упрочнение бетона.

Иногда необходимо использовать монолитные стены с такой же плитой (фото справа), а это плюс 3–5 тысяч на стены и еще неделя времени (изготовление опалубки, вязание арматуры).


Самый дорогой и длинный — фундамент из железобетонных свай (забивных, буронабивных и др.). Для нашего примера дома это стопки по 40–50, то есть 50–80 тысяч денег, в зависимости от ряда факторов. Плюс полтора месяца ждать до начала следующего этапа работ (две недели на сваи и месяц на готовность тестовых свай к испытаниям).


Есть еще столбчатые фундаменты (для легких, каркасных домов), есть винтовые сваи (тоже для легких домов, но тоже с ограниченным сроком службы) — но мы не считаем их здесь непригодными для проектируемых домов.


Вот они разные. Каждый — по какой-то ситуации, соразмерно ей. Для безаварийных грунтов — ленточные бригады, для просадочных грунтов — ленточные монолитные или плитные (в зависимости от конструкции дома), для сильно проседающих грунтов или для оползней на склоне — сваи.
Можно, конечно, обезопасить себя от вреда, и там, где достаточно ленточного фундамента, залить бетонную плиту, обильно набив ее арматурой — но если у нас обычные пески на глубину до 8 метров под домом, то эти 30 тысяч наверное можно использовать с большей пользой.Ведь мера адекватности фундамента известна — есть нормы расчета, и вы можете выбрать тип фундамента не по степени «прохлады», а исходя из качества грунта и нагрузки на него. основание.
Об этом уже говорилось в другой статье — о грунтах, а точнее, о геологии — что «лучше» по отношению к грунтам и фундаменту.


Оставить комментарий

Вы должны войти в систему, чтобы оставить комментарий.

Три мифа о усадочных швах в жилых перекрытиях | Журнал Concrete Construction

Предполагая, что они не требуются или могут нарушить структурную целостность, многие подрядчики по бетону не устанавливают усадочные швы в жилых плитах на земле. Если вы отказываетесь от суставов, чтобы вас не обвиняли в трещинах, будьте осторожны.

Во-первых, Американский институт бетона (ACI) Жилой кодекс требований к конструкционному бетону (ACI 332-14) требует усадочных швов и предоставляет таблицу для определения расстояния между швами для простого и железобетона, содержащего до 0.5% армирование (воспроизведено здесь в таблице 1). Большинство жилых плит содержат арматуру менее 0,1%. (Например, 0,1% армирования в плите толщиной 4 дюйма составляет # 3 стержня в обоих направлениях при 24 дюймах.)

Во-вторых, усадочные соединения редко используются в плитах, подвергнутых пост-напряжению (PT), хотя Институт пост-натяжения обнаружили, что ни случайные трещины, которые являются обычными, ни суженные суставы (также называемые контрольными суставами), не влияют на характеристики конструкции. Институт не требует усадочных швов, но отмечает, что «контрольные швы, представляющие собой ослабленные плоскости, образованные инструментами, пропилами или механическими устройствами, могут быть использованы для притягивания и скрытия трещин, ограничивающих укорачивание.«Их расположение, которое должен указать инженер по документации, не должно допускать участков с высоким изгибающим моментом и сдвигом.

Наконец, усадочные швы могут потребоваться, даже если они не показаны на строительных планах. Скорее всего, в контракте есть формулировка, указывающая на соблюдение соответствующих кодексов. Это возлагает на подрядчика ответственность за подачу информационного запроса, который предупредит лицензированного специалиста по проектированию о том, что требуются соединения. Это поможет избежать обвинений в случайных трещинах и защитит от возможных судебных тяжб.

Компоновка усадочного шва в бетоне без последующего натяжения

Помехи внутренних опор, входящих углов и закладных элементов обычно делают невозможными равномерно расположенные, параллельные, прямолинейные швы. Интервалы часто варьируются, а стыки могут быть наклонными или даже изогнутыми. Однако внешний вид редко имеет значение, потому что плита будет покрыта напольным покрытием. Важно свести к минимуму случайные трещины.

Первое, что нужно учитывать, — это соединение плиты с фундаментом по периметру.

Для однотонного и железобетона плита грунта может быть изолированной или монолитной с опорой. В изолированном состоянии первый стык рядом с фундаментом может иметь расстояние до указанного в таблице 1. Например, если толщина плиты составляет 4 дюйма, первый стык может находиться на расстоянии 11,5 футов при использовании бетона с заполнителем максимального размера дюйма. .

Толщина плиты (дюймы) Максимальный размер заполнителя менее 3/4 дюйма Максимальный размер заполнителя 3/4 дюйма и более
3.5 8 футов 10 футов
4,5 10 футов 13 футов
5,5 12 футов 15 футов

Когда плита мониметрическая с литой опорой , потребуется больше сужающих швов. В этом случае в Руководстве ACI по детализации конструкции для смягчения растрескивания требуется, чтобы первый стык от фундамента имел расстояние , равное половине расстояния, разрешенного в Таблице 1.

Внутренние опоры находятся под несущими стенами. Скрытие усадочных швов под стеной может показаться логичным, но шов, расположенный над внутренним основанием, не активируется, то есть трещина не разовьется на всю глубину плиты и не откроется во время термического сжатия и усадки при высыхании. Стык должен располагаться там, где плита не выходит за фундамент. Расстояние между стыками такое же, как и при монолитной отливке плиты, при этом периметр основания измеряется от внешнего края основания.

Необходимо полностью исключить закладные в плиту элементы, такие как анкерные болты и водопроводные трубы, за счет стыков, что является еще одной причиной переменного расстояния и криволинейных или угловых стыков.

Плиты для жилых помещений часто имеют многочисленные входящие углы, которые часто не совпадают с противоположными сторонами плиты. Углы могут быть соединены угловыми и даже изогнутыми соединениями, чтобы избежать внутренней опоры, и должны пересекаться по крайней мере одним сужающимся шарниром. Однако это не всегда возможно.ACI требует, чтобы соотношение сторон длинной стороны к короткой стороне для каждой панели, окаймленной стыками, было меньше или равно 1,5. Этот критерий заменяет критерий пересекающихся стыков и часто требует дополнительных стыков. Для некоторых жилых плит результатом будут тесные стыки.

В некоторых случаях входящие углы могут остаться без стыка. В этих углах может образоваться трещина, но она будет короткой и узкой.

Схема усадочного шва в бетоне, подвергнутом последующему натяжению

Плиты, подвергнутые последующему натяжению, в жилых помещениях обычно имеют максимальные моменты в пределах 10 футов от края плиты.В центральной части плиты, которая называется зоной покоя, существуют только небольшие моменты, сдвиги и дифференциальные прогибы. По этой причине усадочные швы, расположенные на расстоянии более 10 футов от края и в основном перпендикулярно ему, не будут мешать прочности конструкции.

Расположение усадочных швов должно быть согласовано с инженером.

Типы усадочных швов

Усадочные швы, или контрольные швы, устанавливаются с помощью канавок или механических вставок в свежий бетон или путем пропила после застывания бетона.

Наиболее функциональные стыки — это стыки в свежем бетоне. Они образуют ослабленную плоскость до того, как произойдет какая-либо усадка, которая может возникнуть в результате химических реакций во время схватывания, потери влаги в течение первых часов и дней после укладки и снижения температуры бетона с момента его затвердевания.

Пилы для ранней посадки — следующие лучшие соединения, потому что они устанавливаются в течение нескольких часов после укладки.

Обычные, мокрые или сухие пилы с алмазным диском наименее желательны, поскольку их устанавливают после того, как бетон наберет достаточно прочности, чтобы противостоять расслаиванию.Чтобы набрать достаточную прочность, иногда бетону дают застыть в течение ночи, что может занять слишком много времени перед установкой швов. Трещины могли уже образоваться из-за термического сжатия и, во-вторых, из-за усадки при высыхании.

Обработка канавок — это преобладающий метод укладки тротуаров, проездов и гаражных плит. Механические вставки, такие как застежки-молнии, можно использовать на небольших (жилых) перекрытиях. Пилы с ранней подачей предпочтительнее для больших плит, потому что расстояние между плитами может быть слишком большим для обработки канавок или стыков с механической вставкой.

Недавно был внедрен новый метод механической вставки, который позволяет получить соединение, которое не так аккуратно, как распиловка на начальном этапе, но столь же эффективно и стоит примерно на 75% меньше. Сложенная полоса пластиковой ленты заделывается в свежий бетон с помощью инструмента, который вручную продвигается вперед по плите. Операция происходит до или после спуска на плаву, при этом бетон хорошо поддается обработке, а вертикальная заделка и глубина шва можно контролировать. Лента укладывается немного ниже поверхности, что не мешает финишным операциям.Окончательный вид шва после термического сжатия и усадки при высыхании представляет собой относительно прямую трещину.

Глубина усадочного шва

Обычно требуется одна четвертая толщины плиты или минимум 1 дюйм, в зависимости от того, что больше. Критерий глубины в одну четвертую применяется к обычным пилам с алмазными дисками для мокрой или сухой резки. В соответствии с ACI 360 и 332, когда используются пилы для ранней посадки, допускается критерий глубины в 1 дюйм для плит толщиной до 9 дюймов. По логике вещей, этот критерий также применим к соединениям с инструментами и соединениями с механической вставкой, потому что эти соединения также являются соединениями, вызывающими усадку на ранней стадии.

Ответственность

Бетонные подрядчики часто берут на себя вину за случайные трещины. Это изменится, если в планы строительства будут включены требования к усадочным швам. Если в планах не предусматривается использование усадочных швов, подрядчик по бетонированию жилых домов должен следовать рекомендациям ACI 332 и устанавливать швы или проинформировать инженера о том, что швы требуются.

Монтаж перекрытия на грунте | | Теплый пол своими руками

Введение

Плита на уровне грунта — это любая бетонная плита, уложенная на выкопанный грунт.С точки зрения лучистого отопления не имеет значения, находится ли плита на самом деле «на уровне» или залита на несколько футов ниже уровня земли как часть полного фундамента. Посмотрите наше видео «Как установить тепловые трубки излучающего пола в плиту на уровне земли» и прочтите эту страницу, чтобы получить полное описание.

На фотографиях ниже показаны различные этапы монтажа плиты на укладке

Факт остается фактом: установка излучающих труб внутри бетонной плиты, вероятно, является самым простым, наиболее экономичным и высокопроизводительным приложением науки.Тепловые преимущества непревзойденные. Практически любая бетонная заливка должна содержать излучающие трубы… даже если у вас нет ближайших планов по обогреву помещения. В конце концов, вы можете передумать позже и пожалеть об упущенной возможности. Для большинства применений трубы и коллектор относительно недороги, а механические компоненты могут быть установлены даже спустя годы.

Конечно, из правил всегда есть исключения. Сарай для дров или сарай для хранения с бетонным полом может оказаться ненужной тратой труб.Но даже в этом случае вам следует долго и серьезно подумать о возможности преобразования этих областей в отапливаемое пространство в будущем. Я говорю это потому, что часто мы работаем с людьми, которые сталкиваются с задачей заливки новой плиты с помощью труб поверх уже существующей плиты… а они заливали существующую плиту всего несколько лет назад. Насколько проще было бы установить НКТ в исходную плиту!

Но если вам посчастливилось планировать оригинальную заливку, процедура проста.Фактически, основы стандартной заливки остаются прежними. Сначала идет уплотненная основа из заполнителя, за ней следует полиэтиленовый пароизоляционный слой толщиной 6 мил, затем изоляция, затем арматура или проволочная сетка, или и то, и другое.

Фаза изоляции имеет решающее значение для теплого пола. В основном нагретые плиты излучают наружу, а не вниз, поэтому изоляция краев плиты является наиболее важной. Помните, что ваша плита будет иметь температуру около 75 градусов по Фаренгейту. Любая более холодная поверхность, соприкасающаяся с плитой, будет пытаться украсть ее тепло.Если вы заливаете фундамент стены, изолируйте между плитой и стенами. Чтобы установка выглядела более аккуратно, обрежьте верхний край пенопласта под углом 45 градусов, чтобы бетон стекал к фундаментной стене и скрывал пену.

Как утеплить плиту, зависит от суровых зим. В более низких, более теплых широтах отлично подойдет пена XPS толщиной 1 дюйм (экструдированный пенополистирол, т. Е. Розовая или синяя плита). В более холодных регионах используйте 2 ″ XPS.

Обратите внимание на вертикальную изоляцию краев фундамента. Нагреваемые плиты теряют тепло как наружу, так и вниз.

Изоляция излучающей плиты

Деталь изоляции на излучающей плите

Существует много способов изолировать излучающую плиту, но деталь справа показывает часто используемый метод. Так как плита будет примерно на 5 градусов теплее комнатной температуры, плита на 75 градусов является довольно распространенным явлением. Очевидно, что любая более холодная поверхность, находящаяся в непосредственном контакте с плитой, будет пытаться украсть ее тепло, поэтому тепловой разрыв значительно снижает эту теплопередачу.

Конечно, во многих ситуациях желателен нисходящий поток тепла как средство создания «радиатора» для защиты помещения в случае серьезного отключения электроэнергии или механического отказа. Плите с таким радиатором может потребоваться несколько дней, чтобы полностью остыть.

Примечание: Многие наши клиенты спрашивают нас об альтернативных изоляционных материалах для плит, таких как «сетчатые» панели, излучающая пленка, изоляция пузырькового типа и тонкие пенопласты различных видов с пароизоляцией. По общему признанию, эти альтернативные материалы имеют два явных преимущества перед «синей», «розовой» или «фиолетовой» картоном, т.е.е. упомянутый выше экструдированный полистирол — они дешевле и проще в установке, чем несколько листов жесткого пенопласта.

Хотя панели Pex tubing «Grid» могут немного облегчить установку pex, при использовании этих продуктов есть несколько недостатков. Некоторые изолированные системы панелей «Grid» или модульные конструкции панелей изготавливаются из пенополистирола (EPS), который может впитывать влагу и терять свои изоляционные свойства. Самая распространенная «голубая, розовая или пурпурная» плита, пенополистирол (экструдированный пенополистирол) — очень хороший изолятор, который не впитывает влагу.Использование этих панелей типа «решетка» может ограничить расстояние между трубопроводами и затруднить поддержание одинаковой длины контуров. Панели с «сеткой» определяют расстояние и исключают возможность «подгонки под размер», которую предлагает обычный пенополистирол XPS (экструдированный полистирол). Это может привести к тому, что идеально хорошие трубки Pex будут обрезаны и выброшены. Эта практика не только приведет к сокращению зоны необходимого pex (меньшей тепловой мощности), но теперь требует регулировки клапана для надлежащего выравнивания потока из-за неравномерной длины контура.

Светоотражающий материал не эффективен при использовании плит (тепловой массы), так как он наиболее эффективно работает в ситуации с воздушным зазором, как при установке балок перекрытия или для стен и потолков. Другая проблема заключается в том, что минеральные свойства бетона (могут / будут) в конечном итоге ухудшить фольгу из-за электролиза, вызванного неодинаковым содержанием минерала / металла, это относится как к плитам «на уровне качества, так и к подвешенным».

Хотя пузырчатая пленка и тонкая изоляция из пенопласта обходятся дешево, клиенты сообщают о неудовлетворенности их работой при использовании под плитами.

Для справки, компания Radiant Floor не продает изоляцию под плиту любого типа. Наше мнение основано на отзывах клиентов и собственном опыте. Мы рекомендуем экструдированный полистирол.

Итак, после того, как вы сделали изоляцию в соответствии с вашей ситуацией, установите арматурный стержень и / или проволочную сетку и используйте арматурные стяжки, чтобы прикрепить ваши излучающие трубки к сетке. Если, как и для большинства плит, вам требуется более одного контура труб, вам необходимо установить коллектор для плит в удобном месте по периметру заливки.Коллектор для перекрытий поставляется в фанерном ящике, который служит формой, вокруг которой вы заливаете бетон. Убедитесь, что распределительная коробка установлена ​​вертикально. Позже, когда заливка будет завершена, и вы откроете комплект для проверки давления с верхней части коллектора, вы захотите, чтобы ваши подающая и обратная трубы торчали прямо и красиво. По возможности установите коллектор для перекрытий очень близко к источнику тепла, чтобы линии подачи и возврата от источника тепла были короткими и легкими.

Наш многоконтурный коллектор включает шаровые краны для каждого контура pex , так как это также обеспечит лучшую продувку при заполнении системы.Равномерная длина pex — лучший способ обеспечить равномерный баланс и нагрев. САМЫЙ точный способ сбалансировать вашу систему (с неравномерной длиной) — это измерить температуру подачи и возврата каждого контура pex. Более короткие длины потребуют большего сопротивления, чтобы уравновесить поток при балансировке с наибольшей длиной. Наилучший способ обеспечить надлежащее выравнивание потока — это равные длины контуров.

Мы включаем (полнопроходные) шаровые краны в нашу конструкцию с несколькими контурами / контурами. Эти клапаны устанавливаются для каждого контура / контура pex для заполнения и продувки отдельных участков.

В некоторых доступных сегодня коллекторах контура / контура используются механические расходомеры, балансировочные клапаны или устройства для настройки контуров. Мы не рекомендуем их из-за их удушающей конструкции (с датчиком потока)… даже при их настройках «Широко открытое» сопротивление в этих клапанах очевидно.

Механические расходомеры работают, считывая поток через движение жидкости, и измеряют поток как количество жидкости, проходящей через расходомер. Это движение измеряется за счет конструкции сопротивления, которая препятствует потоку и увеличивает сопротивление / давление напора.Другой недостаток расходомеров механического типа для измерения воды заключается в том, что они могут более легко засоряться, когда жидкость грязная, содержать твердые частицы и создавать повышенное ограничение потока и т. Д. Это может привести к увеличению проблем с обслуживанием. Механические водомеры тоже плохо работают при малом расходе воды. Насос зоны может не преодолеть это напорное давление из-за сопротивления, создаваемого этим сопротивлением. (Тогда) может возникнуть необходимость в увеличении размера насоса зоны, ИЛИ размер подающей и обратной линий может быть увеличен, чтобы уменьшить эту (потенциальную) проблему.Размер / модель насоса для каждой зоны определяется объемом зоны и трубопроводом подачи и возврата,… Это основано на использовании меди 3/4 дюйма для зон с несколькими контурами, для большего объема зоны может потребоваться 1 дюйм подачи и возврата, опять же общая зона объем диктует это требование. У каждого типа расходомера есть свои специфические области применения и ограничения при установке. Не существует универсального расходомера, подходящего для всех.

Наши результаты подтверждают ранее заявленную информацию и основаны на многолетнем опыте работы в магазинах и на местах, а также на отзывах клиентов посредством диагностированных неисправностей.

В зависимости от того, какой размер трубки вы используете (7/8 ″ PEX или ½ дюйма PEX), вы разместите трубку либо на 16 дюймов по центру, либо на 8 дюймов по центру соответственно. Имейте в виду, что пока вы закручиваете трубку взад-вперед, вверх и вниз по плите и так далее, вы не будете пытаться сделать изгиб на 16 дюймов в трубке. Фактический изгиб, вероятно, будет ближе к радиусу 24 дюймов… в зависимости от того, устанавливаете ли вы трубку в теплый летний день или прохладный осенний вечер.Другими словами, тепло означает гибкость. Но какой бы ни была температура, просто позвольте трубке принять естественный изгиб. Перед тем как начать, вы можете поэкспериментировать с отрезком трубки длиной 4 фута. Медленно начинайте сгибать, пока не дойдете до точки изгиба. Это даст вам некоторое представление о том, насколько крутыми могут быть изгибы. Затем, позже, при раскладке контуров и после широкого удобного изгиба, вы можете начать размещать трубки примерно на 16 дюймов по центру на прямых (8 дюймов по центру для 1/2 дюйма PEX).

На трубке Pex

Radiant Floor Company нанесена размерная отметка через каждые 5 футов, чтобы вы знали длину / положение в этой точке рулона, когда вы выкладываете трубку Pex. Когда вы находитесь на расстоянии от 40 футов до 50 футов (обратного конца) от коллектора контура, рекомендуется выполнить обратное соединение с коллектором контура, а затем снова включить Pex, чтобы не закоротить, или долго, когда вы достигнете конца длины. Запуск Pex таким образом также обеспечит равную длину, когда будет выполнено окончательное (обратное) соединение каждой петли Pex с коллектором.

Монтаж плиты «Радиатор»
Монтаж плиты «Радиатор»

При установке двух плит выше используются трубы PEX 7/8 ″, 16 ″ по центру. Обратите внимание на широкие и удобные изгибы, а затем на расстояние между центрами 16 дюймов на прямых участках. Обе эти установки использовали вариант «теплоотвода», т.е. центральные 30% плиты оставались неизолированными. В областях, подверженных длительным перебоям в подаче электроэнергии, такой подход может дать плите очень долгое «тепловое колебание», сохраняя тепло в массе под плитой.Большая тепловая масса защищает дом от замерзания даже после нескольких дней без системы отопления.

Плита для мастерской будущего с изоляцией, проволочной сеткой и 7/8 ″ PEX.

Оберните трубку петлей любым удобным способом, соблюдая необходимый интервал. Заходите примерно в 6 ″ от периметра. Это нормально, если вы не сделаете штабель труб такой толщины, что он может подняться над поверхностью плиты. Вы видите, что это не лучшая идея!

Трехконтурная коллекторная система

Трехконтурная система, изображенная здесь, представляет собой обычно используемый образец компоновки для типовой установки плиты на уровне земли.Хотя это совершенно нормально, а иногда и необходимо, пересекать одну трубку над другой во время компоновки трубок, обратите внимание, как эта простая конфигурация размещает каждую петлю внутри своего соседа, начиная с внешних соединений коллектора и продвигаясь к центру.

После того, как трубопровод будет спущен и все соединения выполнены с коллектором, установите на место переднюю крышку коллекторной коробки и создайте в системе давление 50 фунтов на квадратный дюйм. Подождите несколько часов или на ночь. Иногда воздух в трубке остывает, и давление в несколько фунтов теряется.Однако, если манометр показывает падение более чем на 5 фунтов на кв. Дюйм, проверьте трубку на предмет утечек. В большинстве случаев соединения с коллектором нужно немного подтянуть. Если это не решит проблему, осмотрите трубку на предмет повреждений. Острый кусок проволочной сетки мог проткнуть трубку во время установки. Редко, но бывает.

При обнаружении прокола используйте ремонтную муфту или, если этот метод нарушает ваше чувство совершенства, замените этот контур трубки.В большинстве случаев замена всей цепи стоит менее 200 долларов. Это будет стоить всего несколько копеек, если вы сможете вырезать поврежденную секцию и повторно использовать трубы позже при установке балок перекрытия.

Также хорошей идеей является набить немного поролона, газет, старую тряпку или что-то еще вокруг трубки, где она входит в распределительную коробку. Таким образом, если ваш бетон необычно жидкий, он не сможет стекать в коробку и касаться медного коллектора.

После проверки системы на отсутствие утечек снизьте давление до 25 фунтов на квадратный дюйм.Установив манометр на 25 фунтов на квадратный дюйм, вы получите визуальную индикацию того, что система удерживает давление во время самой заливки. В случае падения давления найдите источник утечки и либо используйте ремонтную муфту, либо сформируйте вокруг поврежденного участка и отремонтируйте его позже.

Только помните, что поломки при заливке случаются редко. Трубки не являются хрупкими и в большинстве случаев расположены на расстоянии 16 дюймов друг от друга. Между спусками трубок достаточно места для прогулок. Если бетон нужно катать по полу, просто положите несколько фанерных досок, чтобы распределить вес и защитить трубы.

И хотя мы говорим о подготовке к заливке, это было бы идеальным временем для установки «гильзы датчика», если для управления зоной используется датчик температуры пола вместо стандартного настенного термостата.

«Сенсорная гильза»

«Сенсорная втулка», установленная в коллекторной коробке

Вкратце, датчик температуры пола — это небольшой термистор, который контролирует фактическую температуру пола вместо температуры воздуха в зоне, нагреваемой плитой.Это предпочтительный метод контроля, если второй источник тепла передает тепло в зону. Типичным примером является излучающая зона с часто используемой дровяной печью. Другой вариант — принудительный воздуховод, дующий в лучистую зону. Очевидно, что если бы температура воздуха регулировала лучистый пол, он бы никогда не включился, когда были включены другие обогреватели. Воздух будет теплым, но пол останется холодным.

Благодаря датчику пола, контролирующему зону излучения, независимо от температуры воздуха в помещении, пол поддерживает любую желаемую базовую температуру, а другие источники тепла, если они используются, могут компенсировать разницу.

Итак, при установке термистора датчика температуры пола никогда не встраивайте сам термистор в бетон. Вместо этого возьмите 10-футовый кусок трубки PEX, заткните один конец и вставьте эту «гильзу датчика» в плиту. Позже вы можете вставить термистор во встроенную трубку. Это гарантирует доступ к термистору в будущем и упростит замену.

Агрегат для опрессовки

Узел для испытания давлением 5-петлевой коллектор

После завершения заливки узел для испытания под давлением, который вы видите здесь, снимается.Используя паяльную горелку, просто снимите верхнюю часть коллектора и выбросьте ее (не забудьте предварительно сбросить давление внутри коллектора). Это оставит две вертикальные трубы, торчащие над уровнем плиты… ваши линии подачи и возврата. Сами соединения остаются ниже уровня плиты в «колодце коллектора». Они полностью доступны, не тронуты бетоном и защищены от возможных повреждений при будущем строительстве.

На фотографии выше справа показана другая работа с застегнутым коллектором перекрытия, готовым к заливке.Обратите внимание на изоляцию из стекловолокна вокруг трубки. Обрывки пенопласта, газет или тряпки также служат для предотвращения попадания бетона в коробку и соприкосновения с медным коллектором.

Манометр

Эта система была испытана под давлением 50 фунтов на квадратный дюйм, но через несколько часов потеряна примерно 3 фунта на квадратный дюйм. Это обычное явление и возникает, когда воздух в трубке охлаждается, особенно в течение ночи. Однако, если давление упадет более чем на 5 фунтов на квадратный дюйм за тот же период времени, проверьте герметичность. Чаще всего соединения просто нужно подтянуть.

Заливка плиты

Перемещение бетонного насосного агрегата над установленной излучающей системой
Заливка плиты вокруг распределительной коробки
Снятие узла давления с коллекторной коробкой на месте

Коллектор после разлива: Когда коробка разламывается, образуется «колодец коллектора».Благодаря этому соединения остаются видимыми и доступными, но при этом защищены от повреждений во время будущего строительства. Если трубка торчала из плиты, вероятность повреждения открытой трубы из полиэтиленгликоля намного выше. Также обратите внимание на то, как комплект для проверки давления перекрывает подающую и обратную стороны коллектора. Это временно создает замкнутый контур, позволяющий создать давление в системе. Когда коллектор готов к окончательному подключению к системе отопления, испытательный комплект либо отрезан, либо нет, оставив только две вертикальные подающие и обратные трубы, торчащие над уровнем плиты.

При использовании бетононасосной установки лучше поднимать шланг, а не тащить его по трубопроводу. Это особенно верно, когда бетонная компания создает длинный шланг, соединяя вместе более короткие секции с помощью тяжелого стального фитинга, который может раздавить или проколоть трубопровод.

Следующая процедура относится как к коллекторам контура «в штучной упаковке» в плитах, так и к конструкциям «настенное крепление»:

Когда вы будете готовы подключить коллектор Slab / Loop к компоненту вашей системы (зональный коллектор или Radiant Ready), узел испытания давления снимается.Перед тем, как разрезать и выбросить коллектор, рекомендуется распаять сборку давления. Таким образом, вы можете использовать ящик, чтобы защитить стену за ним от воздействия факела. Сбросьте давление воздуха из коллектора контура (на штоке Шредера / клапана), нагрейте и распаяйте оба колена на узле давления. Два медных шлейфа (затем) становятся соединениями коллектора контура подачи и возврата. Очистите и подготовьте патрубки, так как эти две трубы будут подключены к подающему и обратному трубопроводам зонного коллектора (для многозонной системы) или к соединениям «Radiant Ready» (для однозонной системы).

Соединение распределителей с несколькими перекрытиями

Схема коллектора с несколькими перекрытиями

Для одной зоны в очень большой плите обычно лучше объединить несколько коллекторов плиты и распределить их по зоне, чем создавать единый коллектор-монстр, который заставляет все цепи начинаться и заканчиваться в одном месте. Этот более разнесенный подход устраняет громоздкую группу сложенных друг над другом трубок, которая является неизбежным результатом единого мега-коллектора.

Хотя это и не самый простой способ разводки контуров плиты, иногда установщик запускает обратную сторону контура плиты рядом со стороной подачи.Другими словами, вместо того, чтобы все подводящие концы располагались на одной стороне коллектора, а все возвратные концы — на другой, трубки будут чередоваться через манифольд следующим образом: подача, возврат, подача, возврат, подача, возврат и т. Д.

Обычно мы сталкиваемся с этим подходом, когда труба была установлена ​​отдельно, то есть без какого-либо коллектора (и без преимущества испытания давлением перед заливкой), и заказчику необходимо подключить несколько контуров спустя много времени после заливки бетона.

Очевидно, что в данной ситуации могут возникнуть трудности. Во-первых, если каждая цепь четко не обозначена, человек, проводящий водопровод в этой зоне, должен будет определить, какие из случайных трубок, торчащих из плиты, являются «расходными материалами», а какие — «возвратами».

Это заставляет сантехника вдуть воздух в трубку №1, а затем определить, из какой из других трубок он выходит. Надеюсь, у сантехника есть удобный воздушный компрессор. В противном случае им остается нелепая задача — раздувать несколько трубок, все сотни футов в длину, одну за другой и маркировать по ходу.Это не только утомительно для сантехника, но и может смутить зрителей с ярким воображением.

Коллектор «JF Special»

Итак, приведенное выше является примером того, что мы называем конструктивным коллектором спереди назад. Он соединяет подающий (красные шаровые краны) и обратный трубопровод (только адаптеры), установленные рядом. Дело в том, что компания Radiant Floor может разместить любую схему размещения в любой зоне перекрытия.

Таяние снега

Факт: Таяние снега и льда лучистым теплом потребляет ошеломляющее количество энергии.Просто представьте теплую массу бетона или асфальта, подвергающуюся воздействию элементов и свободно выливающуюся в атмосферу, и вы поймете, что мы имеем в виду. Только массивная и очень дорогая система снеготаяния , работающая на солнечной энергии , могла бы избежать этого почти унизительного расхода ископаемого топлива. Вспашка и лопата могут быть сложнее, но они намного дешевле и, безусловно, более экологически безопасны.

Тем не менее, некоторые особые ситуации могут сделать таяние снега оправданным.Один из наших клиентов, например, использовал таяние снега для хранения бетонных ступеней снаружи в прилегающей квартире в безопасном месте для своей 81-летней матери. Другой покупатель купил дом и в первую зиму обнаружил, что из-за плохого проектирования со стороны какого-то подрядчика опасные ледяные щиты образовывались на интенсивно проходимых участках вокруг его плохо спланированной подъездной дороги. В этих ситуациях потребность в безопасности оправдывает огромное потребление энергии (и затраты) на лучистое таяние снега.

Вот несколько рекомендаций:

Сначала , всегда устанавливайте полиэтиленовый пароизоляционный слой толщиной 6 мил, затем изолируйте как можно больше под и вокруг зоны таяния снега.Таяние снега затруднено. Направьте энергию на растапливание снега, а не на утечку тепловой энергии в землю или в окружающий воздух. Пароизоляция предотвращает перемещение влаги с вверх по снизу и отвод тепла от трубок.

Второй , используйте пружинный таймер для активации системы вместо термостата, датчика плиты или какой-либо высокотехнологичной системы обнаружения снега. Пружинный таймер с максимальным 12-часовым диапазоном исключит возможность того, что оставит таяние снега включенным, когда в нем нет необходимости! Пружинный таймер требует ручного включения системы, а затем заводится в положение «выключено».

Experience вскоре научит домовладельцев управлять энергопотреблением системы на основе местных прогнозов погоды, характеристик и условий. Сам пружинный таймер должен получать питание через стандартный выключатель света. Таким образом, если вы включите таяние снега на пять часов, но заметите, что снег растает через три часа, таймер можно отключить вручную. Некоторые клиенты делают следующий шаг, подключая электрическую лампочку к той же цепи, чтобы дать оператору визуальную индикацию того, что таяние снега началось.Опять же, это простые и эффективные способы предотвращения того, чтобы система таяния снега опустошала ваши счета за электроэнергию. Поверьте, вы не хотите топить подъездную дорожку через четыре дня после последней метели.

Третий , как показано на рисунке ниже, всегда помещает излучающую трубку в уплотненный песчаный слой и всегда прокачивает холодную воду по трубке при укладке асфальта. Это буквально предотвратит плавление трубки. Уплотненный песок увеличивает тепловую массу системы для максимальной производительности, а также защищает трубы от повреждений во время укладки асфальта.

Асфальтовая дорожка в разрезе

И, говоря об асфальте, всегда «покрывайте» асфальт соответствующим герметиком. Без надлежащего покрытия растаявший снег просто впитывается незапечатанной подъездной дорожкой и отводит тепло от лучистой трубы. По сути, снег тает в микроскопические лужи воды, а не уносится прочь от проезжей части. Затем вся эта жидкость должна быть «выпарена» системой снеготаяния. Конечно, этот сценарий предполагает, что система способна генерировать достаточно тепла, чтобы испарить подъездную дорожку из насыщенного асфальта.Скорее всего, не. Даже хорошо спроектированная система таяния снега должна тратить энергию двадцать четыре часа в сутки, чтобы добиться этого.

Площадка для стоянки и подъездная дорожка для таяния снега, хорошо подготовленная для дренажа

Четвертый , если возможно, в случае нового строительства сориентируйте подъездные пути и пешеходные дорожки, чтобы использовать естественное солнечное излучение. Это может включать удаление выбранных деревьев для предотвращения затенения или добавление темного оттенка интегрального красителя к залитой бетонной подъездной дорожке. Сделайте все возможное, чтобы получить помощь от солнца.

Пятый , всегда обеспечивайте адекватный дренаж. В конце концов, зачем создавать опасные ледяные щиты из талого снега? Правильно проложенная подъездная дорожка или дорожка должна направлять воду на от в безопасное место. Это предотвращает превращение неудобства снега в ледяную катастрофу. Правильная сортировка также означает, что не должно быть углублений (то есть луж, а затем ледяных пятен) на самой подъездной дорожке.

Когда происходит немыслимое

Ой!….. Ваш подрядчик по бетону забыл установить анкерный болт с ключом в заливку плиты. На следующий день он возвращается с каменной коронкой и перфоратором 1/2 дюйма, затем пытается исправить ошибку, просверлив отверстие в новой плите… ..и, как вы уже догадались. Он сверлит прямо в твою лучистую трубку. Чем вы сейчас занимаетесь?

Что ж, после того, как вы успокоитесь (обычно когда-то между тем, как спрятать его тело и вернуться на место работы), вы начинаете трудный процесс раскалывания бетона и установки ремонтной муфты.Вам нужно будет создать некоторое пространство для маневра, потому что трубка должна быть достаточно изогнута, чтобы ремонтная муфта надежно закреплялась на обоих открытых концах PEX без перегиба и дальнейшего повреждения трубки. Четыре-восемь дюймов по обе стороны от пораженного участка, вероятно, примерно справа ( см. Фото ниже ).

Приблизительное количество бетона, которое следует отколоть, чтобы эффективно отремонтировать трубы, поврежденные в затвердевшей плите.

Самовулканизирующаяся резиновая лента защищает латунную муфту от прямого контакта с бетоном.

Затем аккуратно вырежьте поврежденный участок ножом для ПВХ. Вы можете вырезать около 1/2 дюйма трубки и при этом иметь много полиэтилена, чтобы обеспечить очень надежное соединение.

Последний этап заключается в обертывании муфты самовулканизирующейся (прилипающей к себе) резиновой лентой или виниловой лентой. Это предотвращает прямой контакт бетона с латунной муфтой, и эту процедуру следует использовать В ЛЮБОМ случае, когда муфта используется при заливке бетона.

Когда использовать вдвое больше обычного количества трубок

Когда вы устанавливаете излучающий пол в зонах с высокими потерями тепла, таких как дома с плохой изоляцией или современные жилые дома с большим количеством стекла и высокими потолками, часто бывает необходимо увеличить длину трубы вдвое.В случае 7/8 ″ PEX, обычно устанавливаемого на 16 ″ по центру, трубку следует размещать на 8 ″ по центру. Правильный метод сделать это — запустить PEX, как обычно, 16 дюймов по центру на прямой и хороший удобный радиус 24 дюйма на изгибах. Затем, когда вы покрыли всю зону, просто повторите процесс с самого начала. Таким образом, вы получите два участка трубок, примерно параллельных друг другу, на расстоянии около 8 дюймов друг от друга, но вам не нужно будет пытаться сделать это невероятно крутой изгиб.

Даже такой большой склад может быть одной зоной.
