Фундамент на пучинистых грунтах с высоким уровнем грунтовых вод

В зимнее время некоторые виды грунтов пучатся. Это явление называется морозным пучением. Под его воздействие попадают такие виды грунтов:

  1. Глинистые и суглинистые.
  2. Песчаные пылеватые и мелкозернистые.

Они под влиянием холода увеличивают свои объёмы. Поскольку вода, накопленная в них, зимой замерзает. Происходит выталкивание грунта наружу.  Если в грунте влаги нет, то пучинистость возникает  по такой причине – в грунте перераспределяются пары влаги. Она идёт вверх.

И при таком раскладе грунт считается слабопучинистым. В этом случае фундамент дополнительно защищается.

По данному критерию есть следующие категории грунтов:

  1. Со слабым пучением.
  2. Со средним пучением.
  3. С сильным пучением.

Масштабы изменений определяются видом грунта на рабочем участке.

Так деформируется фундамент под воздействием морозного пучения.

Возведение столбчатого и свайного фундамента на пучинистом грунте

Такие фундаменты обычно и строят на пучине. К тому же они логичны при:

  • строительстве лёгких зданий: каркасной постройки или небольшой бани, гаража, сарая,
  • при необходимости закладывать фундамент на большой глубине.
  • при необходимости сэкономить (столбчатый фундамент получается экономичнее ленточного в 1,5-2 раза).

Столбчатые основания могут быть из: камня, бетона, кирпича, бутобетона, железобетона. Виды из бетона часто именуются монолитными.

При работе над данным фундаментом на пучинистых грунтах важно придерживаться следующих критериев по позициям столбов:

  1. На углах постройки.
  2. На участке пересечения стен.
  3. На прямых зонах стен. Минимальная дистанция между ними — 3 м.

Чтобы снизить воздействие на грунт, расширяется нижняя  часть столбов. Если столб кирпичный, он расширяется хотя бы на 2 ряда.

В  грунтах с сильным пучением оптимальные материалы для создания столбчатого основания таковы:

  • асбестовые или металлические трубы,
  • готовые железобетонные изделия (плиты, столбы).

Фундамент здесь нужно устраивать глубже максимальной отметки промерзания грунта. Если она ниже одного метра, и на дне нет воды, то подходит вариант с бетонным изделием. На такие виды пучение действует крайне слабо, поскольку их поперечное сечение крайне мало.

В грунтах с другими пучениями (средним и слабым) можно создавать столбы из всех указанных материалов. Очень часто столбы здесь выстраивают из кирпича.

Схема столбчатого основания:

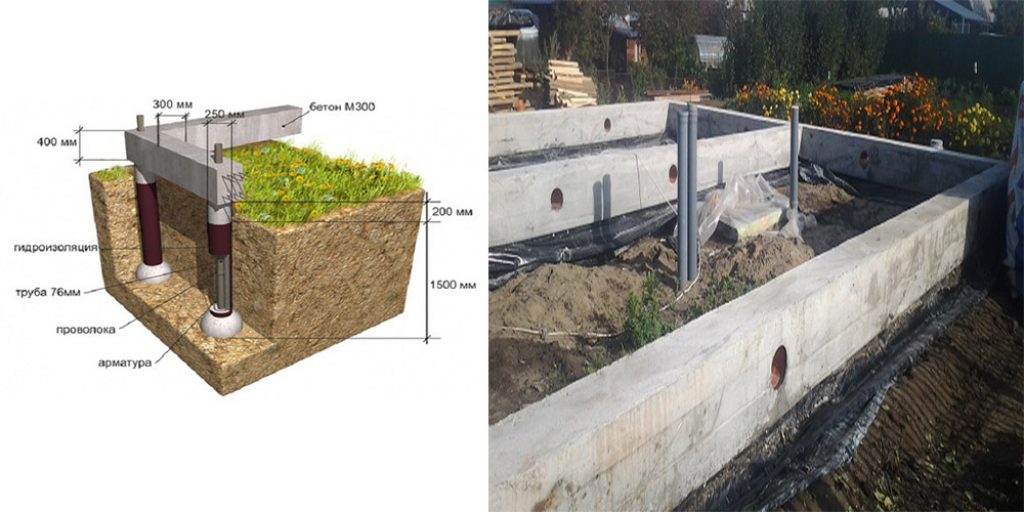

Все столбы должны быть соединены в единую конструкцию. Для этого они сверху связываются обвязочными балками. Если между ними никак не получается дистанция в  3 м, даже меньше 2,5 м, то устраиваются балки из дерева. Когда дистанция выходит более  м, задействуют железобетонные балки. Они создают ростверк.

Важно определиться с параметрами столбов. Здесь всё зависит от их материала. Над уровнем земли в 40 см делаются виды из бетона, железобетона и бутобетона. В 38 см – кирпичные виды. В 25 см – кирпичные виды с забиркой.

Рекомендуется применять столбы с квадратным сечением.

Для усиления столбчатого фундамента в основу каждого столбы ложится анкер-плита.  Она также снижает уровень кручения, получающийся из-за влияния на фундамент с боковой стороны. Такая плита немного превосходит ширину столба и прочно сцепляется с землёй. Она служит мощной защитой от пучения.

Столбу нужна защита и от потенциального перелома. Поэтому он армируется. Если столб – монолит, в цементный состав внедряется пластификатор. Если столб не армируется, то к верху он должен сужаться.

Принципы создания кирпичного столба:

  1. Укладывается песчаная подушка. Слой – минимум 50 см. Задействуется крупнозернистый или гравелистый песок.
  2. Укладывается рубероид.
  3. Формат столба – конус прямоугольной формы.
  4. Верхняя сторона столба оклеивается гидроизоляцией.
  5. Для создания ростверка применяются сборные плиты из железобетона.
  6. С наружной стороны столба насыпается и уплотняется грунт.
  7. Этот грунт покрывается цементной стяжкой.

Принципы создания бетонного столба

Первые два пункта аналогичные. Далее:

  1. Бетонное основание имеет форму конуса. Оно немного превосходит уровень земли, порядка на 10-15 см.
  2. Делается арматурный каркас, заливается бетоном.
  3. Из каркаса создаётся железобетонный пояс.
  4. Из пояса создаётся перекрывающая плита.
  5. Она утепляется.

Для связки столбов готовится ростверк. Он равномерно распределяет нагрузку на все столбы. Это гарантирует статичные позиции столбов в горизонтальной плоскости.

Когда возводится кирпичная, бетонная или пеноблочная постройка, делается железобетонный ростверк. Армированный столб крепко соединяется с арматурой ростверка.

При строительстве деревянного дома формат ростверка – бревенчатая обвязка.

Внутренние пустоты между столбами нужно защитить от грязи и осадков. Для этого между ними устраивают забирку.

Работа над фундаментом на пучине должна быть завершена в течение одного сезона. Если фундамент останется без предполагаемой нагрузки, он может деформироваться.

Создание фундамента на малой глубине

Здесь работа идёт с железобетонными плитами. Они могут быть монолитными или сборными. Также допускается работа с кирпичами.

Стандартная схема для сборных плит:

  1. Укладывается подушка из песка. Слой – 15 см.
  2. Бетонные блоки (параметр 38 х 50 х 28 или несколько меньше 38 х 40 х 28) выстраиваются друг на друга.
  3. Они скрепляются цементным составом.
  4. Яма заполняется грунтом без пучения или со слабым пучением.
  5. Верхний блок оклеивается гидрозащитой.
  6. Ложится ещё один блок.
  7. Он покрывается тонким слоем цемента (3-5 см)

При такой конструкции столб получается на 45 см над уровнем земли.

Создание столба при таком раскладе.

  1. Создаётся песчаная амбразура. Слой – 50 см.
  2. Блок (из бетона) погружается на 10-12 см.
  3. Он оклеивается гидрозащитой.
  4. Ложится второй блок.
  5. Он покрывается цементом. Слой: 3-5 см.

С внутренней боковой стороны столба создаётся бетонная отмостка. Она примыкает к первому блоку. Её толщина: дистанция от грунта до финального среза первого блока.

После создания всех столбов их необходимо подогнать под единый горизонтальный уровень. Для выравнивания потребуется цементный состав. Затем собирается железобетонный пояс. Когда возводится деревянное строение, на этой стадии укладывается первая связка брёвен. Вместо брёвен могут быть и брусья.

Создание указанного пояса обязательно. Он гарантирует стойкость и жёсткость всех столбов. Перед его созданием все перемычки связываются друг с другом. Действие идёт по методике сварки, или же эти элементы связываются петлями проволоки. На перемычках устраивается опалубка. Она заполняется бетонной смесью.

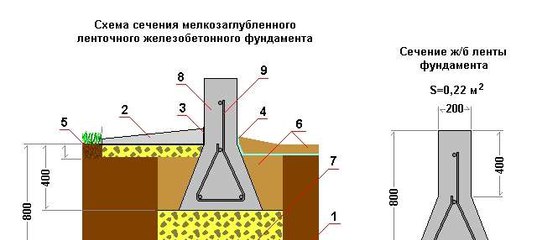

Мелкозаглубленный фундамент на пучинистом грунте. В качестве гидроизоляции — песчаная подушка.

Создание фундамента на большой глубине

Работа здесь идёт с готовыми изделиями: металлическими, либо асбестоцементными трубами. Фундамент может получиться с наличием арматуры или металлического стержня.

Схема фундамента при первом раскладе (с арматурой).

  1. Организовывается песчаная подушка. Слой: 10-15 см.
  2. На неё ложится блок (например, ФЛ 6-12- с параметрами 118 х 60 х 30 см).
  3. Внедряется асбестоцементная труба. Её минимальный диаметр — 20 см.
  4. Она крепится к блоку бетонной смесью. Эта же смесь заполняет её внутри.

Внутри трубы заранее устраивается арматурный куст. Он также заливается бетоном. Арматура выходит за грани трубы примерно на 10-15 см. Так будет удобнее её приваривать к арматуре ростверка.

Место крепления трубы к блоку: её основание, контактирующие с ним. Здесь под углом в 45 градусов создаётся цементная стяжка.

Когда она полностью высыхает, и столб крепко зафиксирован на блоке, можно делать обратную засыпку. Здесь нужен ранее извлечённый грунт или грунт высоких характеристик касательно пучинистости.

Схема при втором раскладе:

  1. Такая же песчаная подушка.
  2. На неё укладывается плита (железобетон – монолит) с параметрами 60 (ширина) х 40 (высота).
  3. Внедряется та же труба, только с диаметром 20-30 см.

Внедрение трубы происходит, когда плита ещё высыхает. Монтаж получается в свежую плитную смесь.

Нужно, чтобы труба немного касалась плиты. Металлический сердечник должен углубиться на 10-15 см. Далее работа следует по такому же алгоритму, что и при первом раскладе.

Ранее было сказано, что в пучинистые грунты следует устраивать только столбчатые фундаменты. И это обоснованно следующими аргументами:

  • финансовая выгода,
  • возможность применения плиты из железобетона, так в 2-3 раза сокращаются трудовые объёмы,
  • под каждым столбом эффективность грунта выше, чем под фундаментной лентой.

О правилах выбора фундамента на участках с высокими грунтовыми водами — на видео

На видео ниже решение проблемы предлагают профессиональные строители, работавшие на объекте со сложными характеристиками грунта.

Устройство фундамента на пучинистых грунтах

Строительство на пучинистых грунтах всегда требует особого подхода к выбору фундамента. Силы пучения грунта способны разрушительно воздействовать на основание вашего дома, если оно построено неграмотно.

Наша компания, хоть и не занимается строительством фундаментов, но по роду своей деятельности – забивка свай – не раз сталкивалась с фактами, когда неверное устройство фундамента на пучинистых грунтах приводило к необходимости его ремонта или усиления.


Пучение грунта и его виды

Пучение — способность почвы увеличивать свои объемы из-за заледенения находящейся в ней влаги. Чем большим количеством воды пропитан грунт, тем сильнее он расширяется при минусовых температурах. Изменения объема объясняются разной удельной плотностью двух материалов, которая у воды составляет 1000 кг/м2, а у льда — 910 кг/м2.

Важно: увеличивающий в объеме грунт не может расширяться вниз, поскольку там расположены глубинные, несжимаемые пласты почвы, он поднимается в верх и давит на фундамент, выталкивая его из земли.

Склонность почвы к пучению непосредственно зависит от ее структуры — крупнообломочные, гравелистые и песчаные грунты практически не впитывают воду и не подвергаются пучению, тогда как расширение глины, суглинка, черноземов и супесей, впитывающих воду как губка, максимально. Особенно сильно пучение проявляется после затяжных дождей, длившихся в осенний период.

На фактическую величину пучения, помимо типа почвы, влияют два фактора:

Важно: от уровня промерзания зависит, какой по толщине пласт почвы будет расширяться, от глубины грунтовых вод — сила пучения: если УГГВ высокий, то верхние шары почвы будут постоянно влажными, что приведет к увеличению их пучинистости.


Рис.: Виды воздействия пучения на фундамент

Выделяют два разных по прикладному характеру вида пучения:

  • Вертикальное — действует снизу-вверх, выталкивая опорную часть фундамента. Вертикальное пучение проявляется, если подошва основания расположена в пласте промерзающего грунта, если она заглублена ниже уровня промерзания, вертикальные нагрузки на фундамент не действуют;
  • Касательное — выталкивание фундамента происходит в результате трения расширяемой почвы и стенок основания. Такие нагрузки значительно меньше чем вертикальные, однако если здание легкое (каркасный либо деревянный дом) и его вес не может уравновесить выталкивающие силы, проблемы возможны и без активных вертикальных нагрузок.

Важно: деструктивное влияние пучения на фундамент усугубляется тем, что весной, когда содержащийся в почве лед оттаивает, грунт уменьшается в объеме и дом проседает, часто неравномерно, что приводит к  разрушению и деформации ответственных элементов здания.

Виды фундаментов на пучинистых грунтах

В основе надежности фундамента малых и средних зданий в условиях пучинистых грунтов лежит их способность сохранять устойчивость под влиянием касательных сил пучения.

Если крупные массивные здания, построенные с заложением фундамента на глубине ниже сезонного промерзания грунта, противодействуют касательным силам своей массой, то, чтобы эти силы не разрушили здание небольшой величины и массы, применяют следующие типы фундаментов:

применение ленточного фундамента на пучинистых грунтах

В пучинистых грунтах использованию подлежат исключительно фундаментные ленты глубокого заложения монолитного типа. Сборные конструкции неприменимы ввиду того, что из-за неуравновешенной нагрузки касательные силы пучения могут оторвать верхний пояс фундаментных блоков от нижнего. Важно: армирование фундамента в данном случае является обязательным — армокаркас обеспечивает пространственную жесткость ленты, что в случае воздействия на фундамент неравномерных деформаций защитит конструкцию от растрескивания.

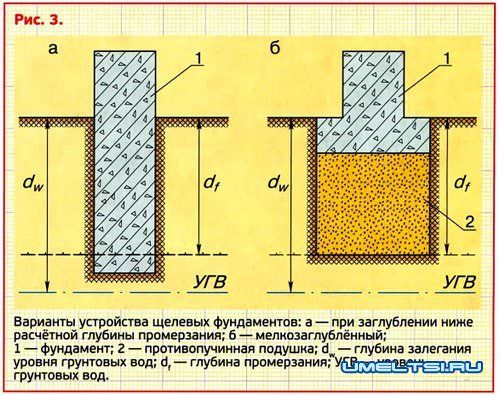

Рис.: Варианты монтажа ленточного фундамента в пучинистом грунте

При строительстве легких зданий — домов из каркасных панелей либо дерева, низкий вес постройки не сможет уравновесить касательные силы пучения, даже если его опорная часть размещена ниже глубины промерзания почвы. В данном случае необходимо обустраивать ленту с уширенной подошвой, увеличенное сечение которой работает в грунте как анкер, препятствуя выталкиванию фундамента касательными нагрузками.

Применение монолитной плиты на пучинистых грунтах

Монолитный плитный фундамент классифицируется как незаглубленный. В условиях пучинистых грунтов он используется в двух случаях:
  • Для возведения тяжелых каменных домов, вес которых дополнительно усиливает устойчивость плиты к изгибам и уравновешивает выталкивающие нагрузки;
  • Для строительства небольших сооружений, обладающих низким весом, с которыми плита работает как «плавающая» конструкция.

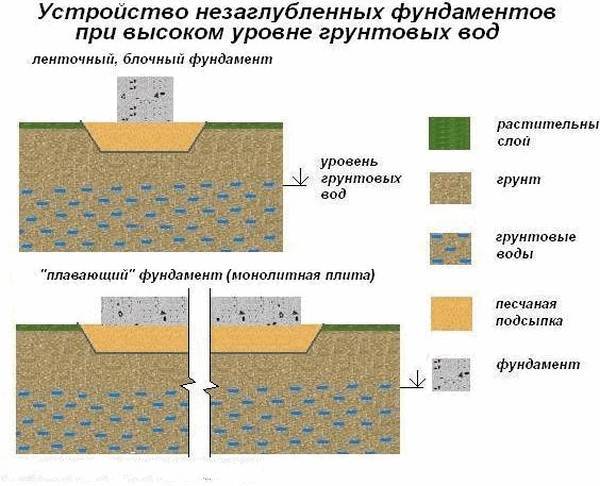

Под понятием «плавающая» плита обозначается способность монолита, размещенного на поверхности грунта, опускаться и подниматься вместе с почвой. К такому фундаменту выдвигаются повышенные требования к устойчивости на изгиб (достигается за счет усиленного армирования и увеличения толщины), поскольку из-за неравномерного промерзания грунта (в центре дома почва всегда сохраняет плюсовую температуру) под фундаментом  образуется яма глубиной 10-20 см.


Рис.: Схема промерзания грунта под плитным фундаментом

Важно: на низкоплотных и просадочных грунтах строительство фундаментной плиты должно сопровождаться ее утеплением слоем ЭППС толщиной 10-15 см. и обустройством песчаной подсыпки толщиной 30-50 см. Такое решение обеспечивает равномерность промерзания грунта под периметром фундамент и, как следствие, отсутствие провала по центру плиты.


Мероприятия, противодействующие касательным силам пучения

Противодействовать касательным силам пучения при устройстве ленточного фундамента можно путем проведения ряда мероприятий:

  • строительство не сборного, а монолитного железобетонного фундамента
  • засыпка дна и пазух траншеи под фундамент песком: чем шире слой боковых пазух, тем меньше влияние касательных сил пучения
  • значительное увеличение глубины заложения фундамента с целью увеличить общую массу строения до такой величины, которая будет превосходить силы пучения
  • анкерное устройство фундаментов: расширение нижней части, на которое будут воздействовать реактивные, направленные вниз, силы пучения
  • подсыпка крупного песка для повышения общего уровня площадки: тем самым уменьшается глубина промерзания грунта под зданием
  • устройство дренажных траншей, что особенно актуально при высоком уровне грунтовых вод

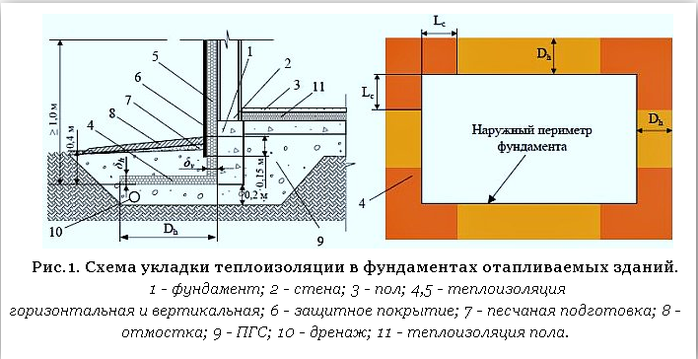

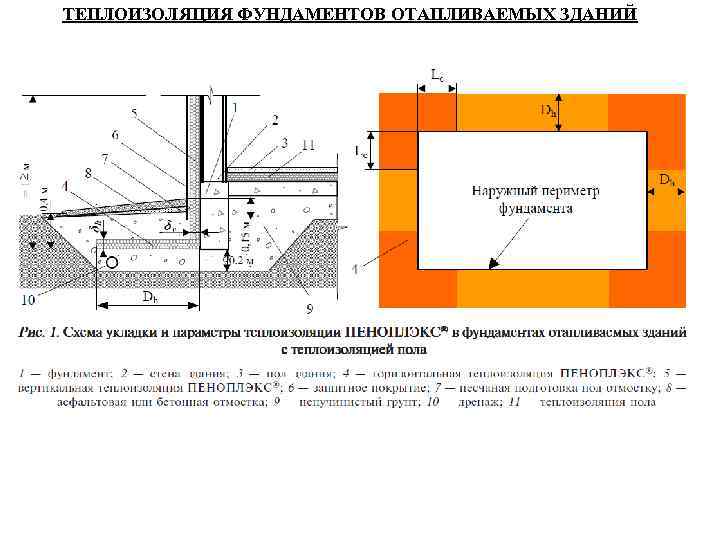

  • мероприятия по утеплению фундамента
Материалы для Вас:

Свайный фундамент на пучинистых грунтах

На наш взгляд свайный фундамент на пучинистых грунтах – наиболее целесообразный вариант устройства фундамента. Судите сами: перечисленные выше мероприятия, которые не всегда эффективны и весьма дорогостоящие, в случае со свайным фундаментом не нужны.

Общая площадь поверхности свай, на которую будут воздействовать касательные силы пучения, настолько мала, что ими можно пренебречь.

Глубина погружения железобетонных свай варьируется в пределах 5-12 метров (для возведения многоэтажных зданий могут применяться составные конструкции общей длиной до 24 метров), что значительно ниже уровня промерзания грунта в любой точке России.

Рис.: Схема фундамента из ЖБ свай

Фундамент на свайных опорах переносит нагрузку от веса постройки на пласт глубинного несжимаемого грунта. Это позволяет строить здания в условиях высокого уровня грунтовых вод, где из-за низкой плотности пропитанной влагой почвы ленточные фундаменты не обеспечивают требуемой надежности.

Важно: при обустройстве свайно-ростверковых фундаментов на пучинистых грунтах, обвязка свай всегда делается висячей — поднятой над уровнем почвы на 30-40 см. Укладывать ростверк непосредственно на грунт нельзя, поскольку при расширении почвы его может оторвать от свайных опор.

Фундамент на забивных сваях пригоден для строительства в пучинистых грунтах зданий любой этажности и веса — от легких каркасных сооружений до многоэтажных домов. На такой фундамент не работают воздействия вертикального пучения, а касательные силы не оказывают на железобетонные сваи серьезных нагрузок.

Таким образом, при относительной доступности по стоимости, свайный фундамент в условиях пучинистых грунтов гораздо надежнее, чем более дорогостоящие ленточные и плитные фундаменты.

Полезные материалы







Свяжитесь с нами и мы произведём работы

Наша компания в самые короткие сроки осуществит для вас погружение свай – надёжного основания для строительства фундамента на пучинистых грунтах.

Обращайтесь, наши специалисты ответят на любые вопросы по проведению свайных работ и свайным фундаментам


Наша компания занимается возведением свайных фундаментов — обращайтесь, поможем!



Фундамент для постройки зданий — Хочу Дом

Почему фундамент должен отвечать особенностям вашего грунта

 Фундамент – основа всех основ. Как его заложишь, так дом и будет стоять. Чтобы заложить правильный фундамент нужно в первую очередь понимать, какой грунт под ним находится, и потом уже принимать во внимание архитектурные особенности дома.

 По способу устройства фундаменты можно разделить на несколько типов. Чтобы не перегружать вас длинными фразами специализированных терминов, каждый тип фундамента и его структуру  мы будем не описывать, а демонстрировать с помощью изображений.

ЛЕНТОЧНЫЙ ФУНДАМЕНТ

Ленточный фундамент может быть мелкозаглубленным или заглубленным. Вот как это выглядит:



Ленточный фундамент по своей конструкции может быть также сборным, сборно-монолитным или монолитным. Выше нарисованы монолитные фундменты. Это — сборный и сборно-монолитный фундаменты:

 Такой фундамент считается одним из самых выгодным, поскольку и объем земляных работ и строительных материалов он требует меньше, чем другие виды фундамента. Но и грунт ему нужен «хороший». Т.е. такой, который:

 — не смещается,

— мало подвержен силам морозного пучения,

— имеют низкую проседаемость,

— однородный на всем участке застройке.

 Такими идеальными характеристиками обладает скальный грунт и песок. Хорошим грунтом может считаться супесь, суглинок, в зависимости от его геологических показателей. Толщина ленточного фундамента как правило соответствует ширине стены дома.

Для хороших грунтов такой толщины обычно достаточно, чтобы нагрузка дома на основание фундамента не превышала допустимых показателей, но, если грунт обладает слабой несущей способностью, его состав не однороден, тогда выполняют уширение его основания (подушку).

Ленточный фундамент не всегда рационально использовать для просадочных грунтов, в сейсмозоне, при высоком уровне грунтовых вод.

Просадочные грунты — те которые, не выдержат нагрузки дома, будут «просаживаться» под его   массой. Если при этом мы распределим массу дома только на узкую ленту фундамента (без подушки), нагрузка на такой просадочный грунт будет гораздо выше, чем в случае использования плитного фундамента.

Это чревато как минимум трещинами в стенах, которые будут появляться постоянно, а то и в самом фундаменте. В таком случае ленту фундамента нужно опирать на более глубокий, уже не просадочный слой грунта, который может оказаться слишком глубоко, и ленточный фундамент окажется слишком дорогим. Либо увеличить площадь бетонной «подушки», на которую опирается лента фундамента, чтобы снизить нагрузку, распределив ее на большую площадь. Для сильно просадочного грунта такая подушка может потребоваться слишком широкой, а значит дорогой и нецелесообразной.

Если лента фундамента под тяжестью дома просядет вглубину  более чем на 10-15 см, грунт считают сильнопросадочным и ленточный фундамент использовать не рекомендуют.

В сейсмозоне  нельзя использовать сборный ленточный фундамент — достаточно высока вероятность, что при землетрясении его конструкция потеряет целостность, и он не сможет нести положенную нагрузку дома. Сборно-монолитный фундамент с верхним монолитным поясом можно возводить если максимально уровень возможных землетрясений доходит до 7 балов, в других случаях возводится ленточный монолитный фундамент.

 Высокий уровень грунтовых вод, значительно усложняет сам процесс укладки ленточного фундамента, поскольку на это время нужно обеспечить откачку воды или устанавливать специальные дренажные конструкции. Но это не означает, что ленточный фундамент нельзя использовать. В этом случае нельзя использовать только ленточный фундамент для зданий с подвалом.

Ленточный сборно-монолитный заглубленный фундамент выгодно использовать при незначительном перепаде высот на участке застройки (до 0,7 м). Вам не нужно врезаться в склон или делать подсыпку для выравнивания всей площади участка застройки, что трудоемко и дорого. Заглубление фундамента делается только для ленты, оно будет соответствовать перепаду высот: на самой высокой точке лента фундамента будет едва выступать над землей, в самой низкой точке фундамент выступает на всю свою высоту.

 Если грунт пучинистый — устройство мелкозаглубленного ленточного фундамента возможно,

 для этого необходимо утеплить вертикальные стены ленточного фундамента, утеплитель будет «гасить» силы морозного пучения, и они не будут поднимать фундамент вверх. А также утеплить подушку фундамента (если она есть) —это послужит утеплением для отмостки и плиту пола.

 Для глубокозаглубленного фундамента достаточно предусмотреть вертикальное утепление цоколя на 50 см ниже грунта и плиту пола (аналогично как на рисунке плитного заглубленного фундамента).

 Силы морозного пучения опасны тем, что стремятся «вытолкнуть» ленту фундамента вверх.

ПЛИТНЫЙ ФУНДАМЕНТ

Плитный фундамент может быть мелкозаглубленным и заглубленным. Плитный заглубленный фундамент – это по сути, готовый подвал (в зависимости от глубины заглубления). Мелкозаглубленный плитный фундамент закладывают на глубину не менее 40 см, иногда с ребрами жесткости (для лучшей устойчивости на ползучих грунтах) иногда без них.  Это один из самый универсальных типов фундамента. Плитные фундаменты и мелкого, и глубокого заложения имеют жесткое армирование по всей несущей поверхности.

 Это позволяет снизить нагрузку дома на грунт, равномерно ее распределить, а также еще больше увеличивает устойчивость фундамента к нагрузкам, которые возникают при замораживании грунта, оттаивании и его просадке. Благодаря такой жесткой монолитной конструкции, выполненной под всей площадью дома, ему не страшны никакие смещения грунта: плита подвергается перемещению вместе с грунтом равномерно, тем самым предохраняя от разрушения конструкцию здания. По причине более дорогой стоимости плитного фундамента, по сравнению с ленточным,  закладывать такой фундамент на хорошем грунте не имеет смысла, но в принципе возможно. Плитный фундаментй закладывают при пучинистых, слабых, просадочных грунтах и больших нагрузках.В таких случаях ленточный фундамент не позволяет снизить давление на грунт до допустимых величин. Его применение оправдано на влажном грунте с высоким уровнем грунтовых вод. Плитный фундамент глубокого заложения — идеальный вариант для дома с подвалом или цокольным этажом на таком грунте. Плитный мелкозаглубленный фундамент выгодно использовать на просадочном грунте с небольшим перепадом высот, где использовать ленточный заглубленный фундамент не представляется возможным.  Плитный фундамент нецелесообразно закладывать только в тех случаях, когда подвал вам не нужен, а параметры грунта требуют слишком глубокого заложения плиты фундамента. Свайный фундамент в этом случае будет более выгодным.

СВАЙНЫЙ ФУНДАМЕНТ

 Свайный фундамент хорош там, где верхнии слои грунта не выдержат большой тяжести дома, а докапываться до более плотных слоев и устанавливать фундамент на них оказывается слишком дорого – поскольку они залегают чересчур глубоко. Тогда на глубокий несущий слой грунта опирают сваи, над поверхностью земли их «связывают» обвязочной балкой (ростверком), на котором устраивают плиту пола. Свайные фундаменты, также, используют на плывунах или при очень высоком уровне грунтовых вод.

 Нет случаев для которых нельзя использовать свайный фундамент, но для хорошего грунта он, конечно, неоправданно дорогой.

СТОЛБЧАТЫЙ ФУНДАМЕНТ

 Столбчатый фундамент – это разновидность свайного фундамента. Образно его можно назвать свайным мелкозагулбленным фундаментом.

По самому типу устройству такого фундамента, понятно, что требования к грунтам для него будут самые высокие. «Столбы» передают грунту точечно нагрузку всего дома, а значит дом должен быть относительно легким, а грунт очень «хорошим», таким же как для ленточного фундамента, и ровным. На участке с уклоном столбчатый фундамент использовать нельзя поскольку в низкой точке участка столб потребуется достаточно высоким, это будет уже свая а не столб, к тому же такая конструкция фундамента не сможет обеспечить  жесткую устойчивость всему дому на склоне.

Столбчатые фундаменты в 1,5–2 дешевле ленточных по трудозатратам и расходу материалов. Но на таком простом и недорогом фундаменте можно поставить далеко не каждый дом.

ВЫВОД: из всего вышесказанного заключаем, что практически любой тип фундамента можно использовать практически для любого грунта, если правильно провести его утепление и гидроизоляцию, обеспечить правильную технологии укладки. Но для каждого участка застройки будет только один самый выгодный фундамент.

Более того, если фундаменты можно разделить по типам, то грунты разделять по типам с точки зрения устройства фундамента на них нецелесообразно. На каждом участке грунт имеет свою индивидуальную степень «хорошести» или «плохости». Она выводится по следующим основным показателям геологии:

 угол внутреннего трения,

удельное сцепление грунта,

модуль деформации грунта,

удельный вес грунта,

(а также по некоторым дополнительным). Эти показатели взаимозависимы, участвуют в конструкторских расчетах только вместе (отдельно можно обратить внимание только на модуль деформации грунта, если его значение меньше 10 мПа — грунт слабый, требует «плиту» или «сваи», но если его значение больше это еще не гарантия, что грунт хороший).

 Только на основании геологических изысканий конструктор сможет рассчитать, в каком случае выгодно ставить дом на «ленту» с «подушкой», а в каком использовать мелкозаглубленную плиту. В каком случаем использовать плиту глубокго заложения, а в каком сваи. А здесь теоретически мы можем вывести только тенденцию: для хорошего грунта «подойдет» лента или столбчатый фундамент, для плохого – свайный.

возведение стлбчатой и мелкозаглубленной основы

Пучинистость представляет собой способность грунта изменять объем при сезонных перепадах температур: промерзании и оттаивании. Уровень почвы при этом меняется, что вызывает повреждения наземных бетонных конструкций и углубленных оснований. Подвижность пучинистого грунта приводит к быстрому разрушению всей постройки, на таких участках необходимо принимать комплекс предупреждающих и защитных мер. Это может быть замена верхнего слоя, углубление подошвы здания ниже уровня промерзания, монтаж дренажной системы, усиление теплоизоляционных и конструктивных свойств фундамента. Акцент делается на правильном выборе типа основания, с учетом геологических параметров участка, ожидаемой нагрузки (веса сооружения) и бюджета строительства.

Оглавление:

  1. Характеристика пучинистых почв
  2. Какой тип основания предпочесть?
  3. Возведение столбчатого фундамента
  4. Нюансы строительства ленточного

Особенности грунта

Степень пучинистости связана не только с составом почвенного покрова, но и с размером частиц, уровнем грунтовых вод и промерзания, поэтому все эти факторы обязательно выясняются до начала закладки фундамента. К пучинистым грунтам относят суглинки, пески, супеси и почвы с содержанием пылевых примесей свыше 30 %. Их коэффициент пучинистости от 0,01, то есть, при промерзании на 1 м, они увеличивают объем как минимум на 1 см. Это свойство проявляется у всех почв с высоким содержанием влаги: чем оно больше, тем сильнее риск смещения и повреждения фундамента. Важным фактором является вес здания и наличие подвала.

На грунте с высоким уровнем грунтовых вод нежелательно возводить тяжелые кирпичные дома более 1 этажа. Также учитываются геологические условия: разжижение почвы из-за близлежащих водоемов, кривизна и сползание слоев (часто наблюдается при строительстве на склоне), перемешивание разных твердых и мягких пород. Решением таких проблем является закладка фундамента ниже уровня промерзания, причем с помощью высокопрочных сортов бетона, усиленное армирование и теплоизоляция. Этот вариант используется, если фундамент заложен на пучинистом грунте со степенью подвижности от 3,5 %. Но такие меры относятся к дорогостоящим и не всегда вписываются в бюджет, в частном строительстве ищут другие способы.

Выбор типа основы

Для подвижных и поглощающих воду грунтов возможно несколько решений:

  • Укладка малозаглубленного монолитного основания.
  • Столбчатый базис.
  • Ленточный фундамент, выстроенный на пучинистом грунте.
  • Свайные основания.

При особо глубоком промерзании почвы требуется первый вариант, в целом в частном строительстве оптимальными являются второй и третий. Исключение составляет фундамент на склоне, в этой ситуации выбирается ступенчатый или свайный тип. Ленточное основание на подвижном грунте разрешается лишь при условии идеальной гидроизоляции (поверхность бетонной заливки должна быть гладкой и обработанной битумными мастиками). Обязательным является армирование, каркас собирается исключительно методом сварки.

Свайный фундамент необходим при превышении глубины промерзания в 1,5 м. Из-за сложности эта технология реже используется в частном строительстве. Для пучинистого грунта рекомендуемая глубина свай составляет 3–4 м, желательно предусмотреть отвод вод: путем укладки дренажных труб и гидроизоляции. В любом случае, потребуется жесткая связка свай и основания, но даже она не исключает риска просадки здания.

Труднее всего выбрать фундамент для деревянного дома. Подвижность почвы ощущается не сразу (брусья не растрескивается как шлакоблок). Но при неправильно подобранном основании со временем наблюдаются перекосы поверхностей, окон и дверей, в особо сложных случаях — просадка всего здания. Поэтому на суглинках и песках для деревянных домов возводится столбчатое основание, заглубленное ниже уровня промерзания. Хорошей альтернативой будет свайный базис, особенно при кривом рельефе.

Нюансы закладки столбчатого фундамента

Эта технология подходит для заболоченных и сырых участков, и почвы с высоким уровнем грунтовых вод. В частном строительстве она оптимальна в плане «цена/надежность» основания. Базисная конструкция собирается из железобетонных столбов, затем формируется опорный каркас, жестко связанный с анкерной площадкой. Последняя служит опорой фундамента, практически не чувствительной к подъему грунта, обязательным условием является глубина конструкций — ниже уровня промерзания почвы. Опорные столбы выполняются из асфальтоцемента, залитого бетоном, железобетона, защищенных от коррозии металлических труб с песком внутри. Для армирования используется проволока толщиной не менее 6 мм, стержни, уголки и куски газо- или водопровода.

Самым подходящим материалом считается железобетон, но крайне важно его качество: минимально разрешимая марка прочности для пучинистых грунтов — М300. Поэтому в раствор вводятся лучшие сорта портландцементов и низколещадного щебня твердых пород. Известняковый наполнитель и песок с примесями глины использовать не рекомендуется. Нужно понимать, что от жесткости конструкции зависит надежность всего здания.

Мелкозаглубленные столбчатые фундаменты на пучинистых грунтах допускаются лишь для легких построек: хозяйственных, деревянных или щитовых, бань. Также этот тип подходит при возведении домов из брусьев на крупнообломочных почвах. В данном случае желательно подобрать оптимальную высоту опор: низкая приводит к промоканию постройки, высокая — к смещению до 10–15 см. Для предотвращения подобных явлений засыпается песчаная подушка, цокольные помещения берегут от промерзания, организовывается отвод вод. Но для сильно пучинистых почв лучше выбрать другой вариант основания.

Возведение мелкозаглубленного ленточного фундамента

Этот тип отличается от незаглубленных устойчивостью к деформациям (в 2–3 раза меньше). Он подходит для слабопучинистых почв, преимуществом считается быстрота закладки (от 7 дней, причем — к цокольным работам разрешается приступать через 2 недели после бетонирования). Обязательными условиями технологии являются: укладка песчаной подушки, надежная гидроизоляция, бетонирование раствором значительной прочности и армирование.

Нельзя забывать про правильный подбор высоты ленты: на пучинистых грунтах превышение оптимальной величины приводит не только к росту затрат на армирование, но и к излишней жесткости конструкции. В данном случае ситуация обратная, в сравнении со столбчатым типом основания, воздействие оказывается сразу на весь каркас, при отсутствии гибкости он просто треснет.

Глубина закладки такого фундамента редко превышает 50 см (плюс 15–20 на песчаную подушку). Важным условием является засыпка отводящих воду материалов (частичная замена грунта) вокруг ленточного монолита. Этот этап проводится после бетонирования и обмазывания стен фундамента битумными мастиками, засыпать траншею выкопанной землей не рекомендуется. Если есть возможность, то вдоль ленты укладываются дренажные трубы и производится утепление цоколя и отмостки.

Требования к качеству бетона такие же высокие, как и при закладке столбчатого фундамента, характеристики не ниже: В15 — по классу прочности, F100 — по морозостойкости, П4 — по подвижности. Для армирования покупается железная арматура: по 5 прутьев в каждом поясе, продольная — от 12 мм в диаметре, поперечная — от 20. Важно: каркас связывается, а не сваривается. Если высоты конструкции недостаточно, то допускается кладка кирпичей в 2–3 ряда или еще один пояс с обязательным разделением гидроизоляционной лентой.

NAUKADOMA.RU — Фундаменты, типы фундаментов

Типы фундаментов

Ленточный фундамент

Столбчатый фундамент

Плитный фундамент

Свайный фундамент

Фундамент — подземная конструкция, которая воспринимает нагрузку от всех надземных частей здания и передает её на грунт. Глубиной заложения фундамента является расстояние от поверхности грунта до нижней плоскости фундамента — подошвы.

Существует четыре основных типа фундаментов — ленточный, столбчатый, свайный и плитный. Выбор того или иного типа фундамента зависит от множества факторов, поскольку конструкция эффективная в одних условиях, будет совершенно неэффективна в других.

Для выбора соответствующего типа фундамента необходимо учесть несколько ключевых факторов, а именно: вид залегаемых на участке грунтов, глубину промерзания грунта, этажность здания, режим его эксплуатации, материал стен и перекрытий, уровень грунтовых вод и их агрессивность.

Грунты определяют тип и конструктивные особенности фундамента. Для точного определения свойств, залегаемых на участке грунтов, лучше всего заказать геологические изыскания грунта специалистам. Для исследования грунтов на участке бурят несколько скважин и берут образцы грунта для лабораторных испытаний.

Затраты на данные исследования колеблются в значительных пределах 15-90т.р. в зависимости от региона и объема работ, но в большинстве случаев они окупаются, поскольку, с одной стороны позволяют избежать перерасхода материалов, а с другой — предотвратить ошибки при закладке фундамента. Это особенно важно при строительстве больших домов, когда общие расходы на строительство, материалоемкость и цена ошибки очень высокие, а стоимость геологических изысканий в общей смете не столь значительна.

С целью экономии, геологические условия иногда определяют на глаз, однако даже при наличии должного опыта такой подход не может отразить полной информации о грунтах. В первую очередь потому, что выемка грунта своими силами, как правило осуществляется на небольшой глубине до 2-3м, иногда этого недостаточно даже для обнаружения грунтовых вод. Напротив, профессиональное исследование предполагает бурение на глубину 6 — 15м, а так же лабораторный анализ грунта и грунтовых вод, что дает более точную оценку состояния грунтов и условий предъявляемых к фундаменту.

Если грунт достаточно плотный, он может служить надёжным основанием для ленточного фундамента тяжелого дома из кирпича или бетона. Подобные дома требуют фундамент глубокого заложения — ниже глубины промерзания. Кроме того ленточный фундамент необходим если в доме планируется подвал.

Небольшие каменные дома, легкие дома из бруса, каркасных систем, «дачные домики» допускают использование мелкозаглублённых монолитных ленточных или столбчатых фундаментов, что значительно снижает их стоимость.

В случае если на участке залегают подвижные неоднородные грунты, высокий уровень грунтовых вод, целесообразно устройство сплошного плитного фундамента, который еще называют плавающим. Такой фундамент способен перераспределять нагрузки между стенами и грунтом. Минусом этого типа фундамента является высокий расход материалов, и как следствие высокая стоимость.

Свайный фундамент способен решить проблему слабых оснований, когда несущей способности верхних слоев грунта недостаточно для устройства ленточного фундамента. В этом случае сваи за счет длины, могут достигать большей глубины, где залегает более плотный грунт. Возведение свайного фундамента вместо ленточного может оказаться экономически выгоднее, если в доме не планируется подвал. Правильно сконструированный свайный фундамент эффективно противостоит пучению грунтов.

Распространенной ошибкой устройства фундамента, особенно, когда дом возводится без проекта, является выбор материала для стен после того как фундамент уже построен. Его несущей способности может оказаться недостаточно, если вместо легкого материала будет использован более тяжелый. С другой стороны, ширина фундамента может оказаться меньше, чем это необходимо. По этим же причинам крайне не желательно покупать участок с готовым фундаментом. Даже если он подойдет по площади, его конфигурация жестко ограничит возможность перепланировки. Кроме того, будет затруднительно оценить качество фундамента такого типа.


Виды грунтов

Скальные грунты

Скальные грунты представляют собой единый массив скальных пород, обладают высокой прочностью и не сжимаются под нагрузкой. Служат надежным основанием под фундамент независимо от глубины заложения.

Крупнообломочные грунты

— состоят из раздробленных каменных пород различного размера, как мелкого так и крупного. Это могут быть валуны и гравий не менее 2мм в диаметре. Кроме них в составе грунта может присутствовать песчаный или глинистый заполнитель. Данные грунты не сжимаются, достаточно надежны, при небольшом количестве заполнителя. Крупнообломочные грунты делятся на три группы.

Классификация крупнообломочных грунтов
Разновидность Диаметр частиц Процент частиц по массе
Валунный > 200мм > 50%
Галечный > 10мм > 50%
Гравийный > 2мм > 50%
Песчаные грунты

Песчаные грунты состоят из несвязанных между собой частиц. В зависимости от размера частиц и их процентному количеству в объеме пески подразделяются на 5 видов приведенных в таблице. Пески гравелистые крупные и средней крупности легко пропускают воду, являются надежным грунтом. Мелкие и пылеватые пески за счет мелкопористой структуры плохо пропускают влагу и при увлажнении ведут себя подобно глинистым грунтам.

Классификация песчаных грунтов
Разновидность Диаметр частиц Процент частиц по массе
Гравелистый > 2мм > 25%
Крупный > 0,5мм > 50%
Средней крупности > 0,25мм > 50%
Мелкий > 0,1мм >= 75%
Пылеватый > 0,1мм < 75%
Глинистые грунты

Глинистые грунты состоят из мелких чешуйчатых пластин связанных между собой силами бокового сцепления. Имеют мелкопористую структуру, за счет чего хорошо удерживают воду. Глинистые грунты зачастую являются смесью глины с песком и в зависимости от преобладания глинистых или песчаных частиц делятся на три группы — глины, суглинки, супеси. Важный параметр глинистых грунтов — число пластичности, чем больше глины в составе грунта, тем больше его пластичность.

В случае отсутствия лабораторного заключения о типе залегаемых грунтов, приближенную оценку глинистого грунта можно провести в полевых условиях. Для этого из грунта скатывают небольшой шарик. Если грунт является супесью, то шар будет рассыпаться либо сразу, либо при нажатии на него. Суглинок скатается в шар, но при нажиме образует лепешку с трещинами по краям. Шар из глины будет сжиматься без образования трещин.

Классификация глинистых грунтов
Разновидность Число пластичности Процент глинистых частиц
Супесь 0,01 — 0,07 3-10%
Суглинок 0,07 — 0,17 10 — 30%
Глина > 0,17 > 30%


Свойства грунтов

Несущая способность грунтов

отражает какую нагрузку может выдержать грунт на единицу площади. При превышении этой нагрузки происходит разрушение грунта, сползание слоя и просадка фундамента. Чем плотнее грунт тем выше его несущая способность. На большой глубине плотность грунта обычно выше, чем у поверхности. Еще один важный фактор, влияющий на несущую способность грунта это влажность. Сухой грунт выдерживает гораздо большие нагрузки, чем влажный.

Расчетные нагрузки на грунт
Грунт Коэффициент пористости Сопротивление грунта кг\см2
Песок крупный < 0,55
0,55 — 0,7
6
5
Песок средней крупности < 0,55
0,55 — 0,7
5
4
Песок мелкий < 0,6
0,6 — 0,75
маловлажный — 4 влажный — 3
маловлажный — 3 влажный — 2
Песок пылеватый < 0,6
0,6 — 0,8
маловлажный — 3 влажный — 2
маловлажный — 2,5 влажный — 1,5
Супесь 0,5
0,7
сухая — 3 влажная — 3
сухая — 2,5 влажная — 2
Суглинок 0,5
0,7
1
сухой — 3 влажный — 2,5
сухой — 2,5 влажный — 1,8
сухой — 2 влажный — 1
Глина 0,5
0,6
0,8
1,1
сухая — 6 влажная — 4
сухая — 5 влажная — 3
сухая — 3 влажный — 2
сухая — 2,5 влажная — 1
Сжимаемость грунта

характеризует, на сколько сильно грунт способен сжиматься под нагрузкой. От сжимаемости грунта зависит осадка здания, а так же скорость этого процесса. К примеру, пески обладают малой сжимаемостью, и осадка зданий на них быстро прекращается. В свою очередь влажные глинистые грунты могут давать более длительную осадку.

Степень морозного пучения

При замерзании, грунт в котором содержится вода, увеличивается в объеме и чем больше воды в нем содержится, тем активнее идет процесс пучения. Таким образом, один и тот же грунт при разной влажности будет иметь различную степень пучинистости. С другой стороны, пучинистость зависит не только от влажности, но и от вида самого грунта.

Количество влаги в песчаном грунте характеризуется Коэффициентом водонасыщения — Sr. Аналогичным параметром у глинистых грунтов является Показатель текучести — IL. Мы не будем вдаваться в подробности расчета данных показателей, поясним лишь, что чем выше влажность грунта, тем больше их значения. На основании значений показателей IL и Sr для глинистых и песчаных грунтов определяют их степень пучинистости.

По степени пучинистости различают 4 типа грунта — непучинистый, слабопучинистый, среднепучинистый и сильнопучинистый.

Классификация пучинистости грунтов
Степень пучинистости Деформация пучения Виды грунтов
Непучинистый < 0,01
  • Глинистые при IL <= 0
  • Пески гравелистые, крупные и средней крупности,
  • Пески мелкие и пылеватые при Sr <= 0,6 а так же пески мелкие и пылеватые, содержащие менее 15% по массе частиц мельче 0,05 мм (независимо от значения Sr)
Слабопучинистый 0,01 — 0,035
  • Глинистые при 0 < IL <= 0,25
  • Пески пылеватые и мелкие при 0,6 < Sr <= 0,8
  • Крупнообломочные с заполнителем (глинистым, песком пылеватым и мелким) от 10 до 30% по массе
Среднепучинистый 0,035 — 0,07
  • Глинистые при 0,25 < IL <=0,5
  • Пески пылеватые и мелкие при 0,8 < Sr <= 0,95
  • Крупнообломочные с заполнителем (глинистым, песком пылеватым и мелким) более 30% по массе
Сильнопучинистый > 0,07
  • Глинистые при IL > 0,50
  • Пески пылеватые и мелкие при Sr > 0,95

Данные ГОСТ 25100-95 «Грунты. Классификация»

На основе данных приведенных в таблице следует вывод, что независимо от влажности, к непучинистым типам грунтов являются гравелистые, крупные и средние пески, а мелкие, пылеватые пески и все глинистые грунты имеют различную степень пучинистости, зависящую от влажности грунта.

В дополнение к данным таблицы поясним, что в гравелистых, крупных и средних песках закладка фундамента не зависит от глубины промерзания. В мелких, пылеватых песках и супесях с показателем текучести меньше 0, допускается закладка фундамента выше глубины промерзания, но только при условии, что от глубины промерзания до уровня грунтовых вод не менее двух метров. В остальных случаях фундамент следует закладывать ниже глубины промерзания.

Мелкозаглубленный фундамент


в пучинистом грунте

Воздействие боковых касательных


сил пучения

Сопротивление подошвы


касательному пучению

Различают две ситуации воздействия сил морозного пучения на различные типы фундаментов. В первом случае, если фундамент залегает в пучинистом грунте в пределах глубины промерзания, то при пучении он вместе с расширяющимся грунтом поднимается вверх.

Но даже если фундамент залегает ниже глубины промерзания, то он все равно может подвергаться воздействию сил пучения, которые в данном случае будут касательными (боковыми). Давление грунта на стенки фундамента может быть очень значительным и при большой площади соприкосновения стенок с пучинистым грунтом, он может поднять фундамент только за счет сил бокового сцепления. Такой сценарий особенно вероятен для легких домов из дерева или на основе каркаса. Их масса, по сравнению с каменными домами невелика и загрузка фундамента недостаточна для компенсации касательных сил пучения.

При оттаивании грунт опускается, и фундамент оседает вместе с ним. Деформации грунта, как правило происходят неравномерно, действуя на разные части фундамента с различной силой. С течением времени эти процессы могут приводить к перекосам конструкции, и разрушению фундамента, который был спроектирован или возведен с ошибками.

Для уменьшения воздействия сил морозного пучения на фундамент, производят замену грунта на непучинистый. Под фундаментом устраивают уплотненную подушку из — крупного песка или песчано-гравийной смеси. Помимо сопротивления пучению, наличие подушки повышает несущую способность основания, уменьшает последующую осадку строения. Если требуется сократить касательные силы пучения, то для обратной засыпки так же используют непучинистый грунт. Касательные силы пучения будут оказывать меньшее воздействие, если стенки фундамента имеют гладкую поверхность. Наличие гидроизоляции на боковых стенках уменьшает сцепление грунта с фундаментом. Высокое сопротивление силам касательного пучения оказывает конструкция фундамента с монолитной расширенной нижней частью — подошвой. Это может быть как ленточный фундамент, так и столбы или сваи с расширением.

Еще один способ борьбы с морозным пучением это горизонтальное утепление грунта по периметру здания. Этот метод будет эффективен при условии, что дом отапливается и имеет утепленный снаружи цоколь. Дело в том, что под отапливаемым зданием промерзание грунта значительно меньше, чем на открытом воздухе. Если по периметру дома прокладывается слой утеплителя шириной 1-1,5м, то глубина промерзания в районе залегания фундамента сокращается. Соответственно уменьшается пучение грунта и нагрузки на фундамент.

Уровень грунтовых вод

Грунтовые воды непосредственно влияют на степень пучинистости грунта. Уровень грунтовых вод подвержен сезонным колебаниям, что необходимо учитывать при проектировании фундамента. В глинистых грунтах влага способна подниматься выше уровня грунтовых вод, за счет капиллярного эффекта. Поднятие воды в мелких песках может составлять 0,1-0,5м, пылеватых 0,5-2м, суглинках, 5-15м, в глинах 5-50м.

Чем ближе грунтовые воды к поверхности земли, тем сильнее будет степень пучения грунта, если только он не является непучинистым. При большом напоре грунтовых вод может происходить размывание грунта. Иногда грунтовые воды могут содержать агрессивные примеси, которые оказывают разрушающее воздействие на арматуру или бетон. В этом случае конструкции фундамента гидроизолируются в обязательном порядке.

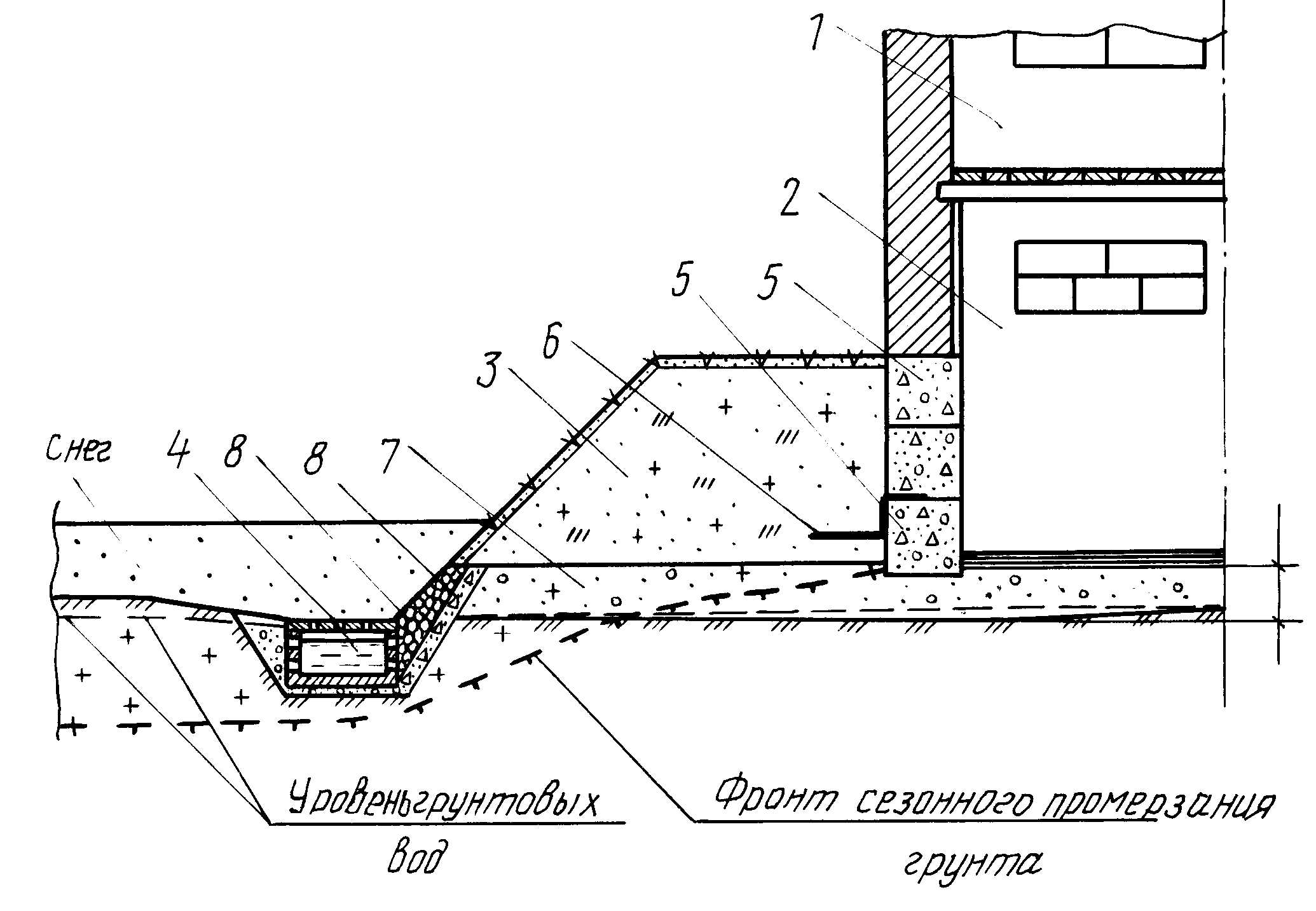

В некоторых случаях, при высоком уровне грунтовых вод, для его понижения прибегают к устройству дренажа. Такие меры особенно актуальны при наличии подвала, а так же для снижения влажности грунта и уменьшения его пучинистости.

Как сделать фундамент на пучинистых грунтах

Как сделать фундамент на пучинистых грунтах

По всей России грунты с высоким содержанием глины распространены очень широко. Зимой, когда температура падает до отметок ниже нуля, объем жидкости в земле увеличивается и грунт «вспучивается». Ущерб от вспучивания и скорость разрушения дома зависят от фундамента и погодных условий. В лучшем случае, приехав на следующий год на новую дачу, Вы не сможете открыть дверь из-за того, что конструкция серьезно деформировалась, в худшем – обнаружите серьезные конструктивные нарушения. Единственная возможность избежать действия вспучивания – правильная закладка фундамента, который сможет длительное время сопротивляться повышенным нагрузкам.

Почему и как происходит вспучивание

При неправильной закладке или неверно выбранном типе фундамента вспучивание начинает разрушать здание довольно быстро. Чем мягче погодные условия, тем медленнее будет действовать сила сжатия и расширения почвы, в сильно пучинистой почве фундаменту придется выдерживать вертикальные изменение уровня грунта до 35 см и горизонтальную нагрузку до 5 т на 1 м2. На подверженность почвы вспучиванию напрямую влияют несколько факторов:

  • состав почвы В наибольшей степени вспучиванию подвержены глинистые почвы (глинки, суглинки, супеси), в меньшей – песчаные. Чем выше в почве содержание глины, тем больше будет морозное вспучивание. В глине много закрытых пор, которые хорошо удерживают влагу, песок, напротив, влагу практически не задерживает;
  • также важна насыщенность грунта водой. По этой причине глинистые, но сухие почвы, меньше подвержены вспучиванию, чем смешанные, но влажные. Содержание влаги в грунте определяется уровнем грунтовых вод на период замерзания земли;
  • температурный режим влияет на глубину и длительность периода промерзания почвы.

Все негативные явления, связанные с температурными колебаниями, затрагивают ограниченный слой почвы до уровня промерзания. Определить этот уровень (ГПГ – глубина промерзания почвы) легко по специальной карте, посмотреть одну из них можно здесь. Также можно обратиться к СНиП, в которых приведена таблица нормативных глубин промерзания грунта, определяющая минимальную глубину закладки фундамента. Следует учитывать, что в картах и таблице дана очень примерно и с запасом в 20-40%, для грунта, не покрытого снегом и при самых низких средних температурах. Фактическая глубина промерзания намного меньше, особенно если дом будет в холодное время года отапливаться. Поэтому особой опасности в заглублении фундамента на чуть меньшую глубину не несет.

Типы фундаментов для пучинистого грунта

Свайный фундамент отлично подойдет для пучинистого грунта

Поэтому у проблемы вспучивания есть несколько основных решений:

  1. Углубление фундамента ниже ГПГ дает конструкции дополнительную прочность. Но следует учитывать, что заглубленный фундамент свайного типа хорошо противостоит вертикальным нагрузкам, но при значительных горизонтальных может показать себя намного хуже. Углубленный фундамент подходит при строительстве как небольших, так и тяжелых капитальных строений. Для фундамента используются либо винтовые сваи, либо заливаемый на месте железобетон (последнее – более эффективное решение), гидроизоляцией для железобетонной сваи служит слой рубероида, который укладывают перед заливкой в пробуренную для сваи скважину. Для небольших строений (беседок, деревянных хозяйственных построек) подойдет простой фундамент на основании из кирпичных столбов – это самый экономичный вариант;

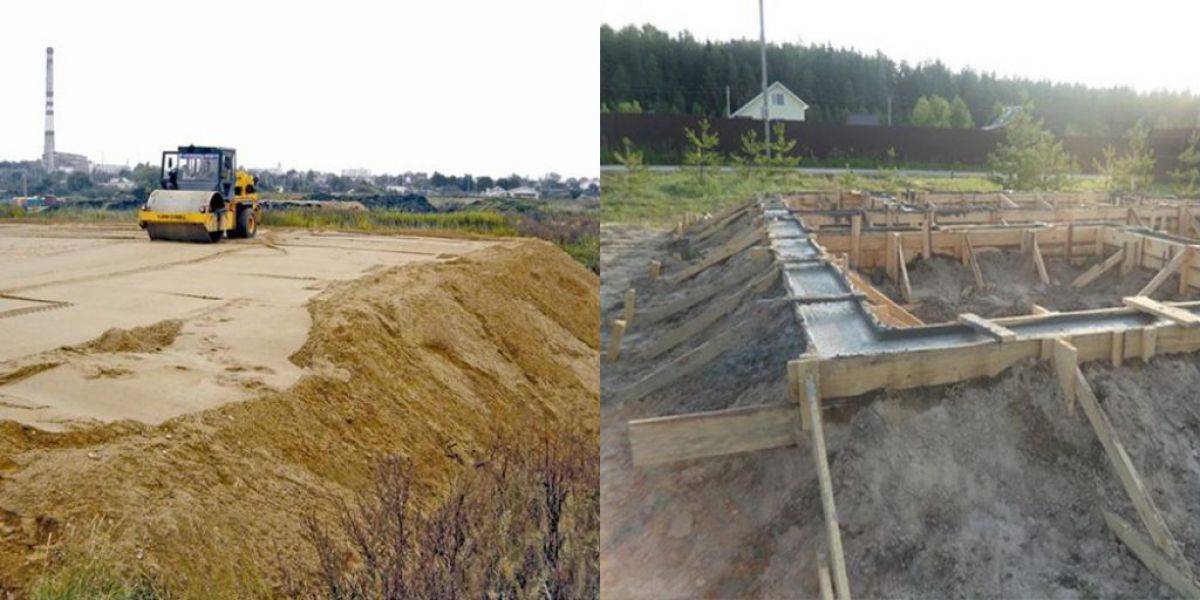

    Процесс замены грунта на участке

  2. Можно заменить нужный объем грунта неподверженным вспучиванию крупным песком или аналогичным материалом. Для замены грунта роется котлован глубиной ниже ГПГ, его дно покрывается утрамбованным песком или пескогравием, затем — слоем гидроизоляции, поверх которого уже засыпается удобный для фундамента грунт. Замена почвы дороже закладки углубленного фундамента, требует большого объема земляных работ, но позволяет окончательно решить проблему вспучивания;

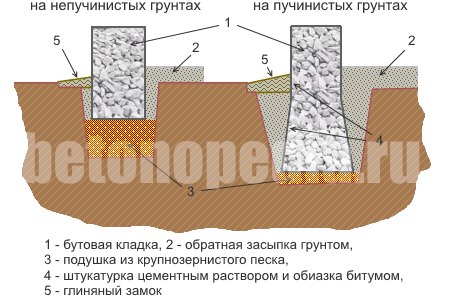

    Схема возведения фундамента на пучинистых грунтах

  3. Легкие конструкции на пучинистом грунте часто строятся на армированной плите или малозаглубленном ленточном фундаменте (более сложная и дорогая конструкция, в которой железобетон укладывается по контуру здания и окружается песком и водонепроницаемым покрытием). Подобный тип малозаглубленного фундамента имеет существенный плюс – нагрузка очень эффективно распределяется по всей конструкции здания, минус – малозаглубленный фундамент подойдет только для нетяжелого деревянного дома;

    Процесс гидроизоляции и утепления фундамента

  4. Еще один вариант – не позволять фундаменту промерзать вместе с почвой. Для этого его можно утеплить, создав достаточный слой теплоизоляции: по периметру здания укладывается слой пенополиуретана, пенополистирола или керамзита. Пирог изоляционного слоя состоит из утрамбованного песка, используемого в качестве подложки, собственно, утеплителя и гидроизоляционного слоя. Толщина изоляции должна быть равна ГПГ;
  5. Если дополнить меры по утеплению фундамента созданием дренажной системы, можно значительно снизить уровень грунтовых вод и промерзания грунта. Дренажная канава, проложенная по периметру фундамента на глубине его закладки, будет собирать из почвы влагу и отводить ее ниже. Второй вариант устройства дренажной системы – дренажные скважины, пробуренные по периметру дома на расстоянии 2-3 метров.

    Дренажная система позволит защитить фундамент

Из приведенных выше решений самое экономичное – утепление фундамента и устройство дренажной системы, самое дорогое и эффективное – замена грунта под фундаментом. Провести дренажную систему и утеплить фундамент можно и самостоятельно, но в этом случае необходимо внимательно изучить теплоизоляционные свойства выбранного материала и правильно разместить слой гидроизоляции.

Противостоять вспучиванию грунта в некоторых районах страны очень сложно, заглублением и армированием фундамента не обойтись. Универсального и недорого решения не существует, но современные технологии предлагают множество решений проблемы деформации зданий из-за вспучивания: от эффективных утепляющих материалов до сложной конструкции ленточного фундамента. Оптимальное решение в каждом случае придется выбирать самостоятельно, сравнив материальные и временные затраты в конкретных условиях.

Выбор фундамента для каркасного дома

С точки зрения ценовой характеристики фундаменты обычно делят на 2 категории: дорогие или дешевые.

При выборе того или иного типа фундамента большая часть людей, не профессионалов в строительстве, руководствуются критериями выбора такими как «могу себе позволить дорогой монолитный фундамент» или «нет, только свайный, мы ограничены по бюджету». Логика понятна — в лишние кредиты никому влезать не хочется.

Выбор того или иного типа фундамента зависит в первую очередь от особенностей почвы, глубины залегания грунтовых вод, уклона участка. Также от конструкционных особенностей будущего дома, например, теплые ли полы на первом этаже. Так как речь идет о легком каркасном доме, вес конструкции минимален и расчет по этому критерию второстепенный. Тип фундамента определяют на основании сочетания этих факторов, а цена уже следствие этого выбора.

Критерии «особенности почвы» и «глубина залегания грунтовых вод» важен!

В большей части Подмосковья почвы — глины, суглинки, супеси (в зависимости от процентного соотношения песка/глины). Уровень грунтовых вод высокий. Как следствие, в таких грунтах при замерзании возникают силы морозного пучения (вода в глине при замерзании расширяется). Объем условного 1 м3 глинистого грунта увеличивается в объеме, причем неравномерно. Неравномерность возникает из-за разной плотности почвы — соотношение глина/песок и данном месте не равно этому соотношению в объеме рядом. Эти сведения дают нам понимание, что зимой поверхность почвы на участке будет подниматься и деформироваться волнообразно. И где деформация будет больше, где меньше, никто не знает.

С песчаными почвами проще — такие почвы не пучинистые. Но нужно обязательно узнать состав почвы хотя бы на 1,7 метра вглубь и уровень грунтовых вод. Поскольку наличие песка в верхних слоях не гарантирует его наличие ниже. Возможна такая ситуация: сверху песок, ниже твердые глины (водоупор), следствие- уровень грунтовых вод высокий, песок обводнен. Фундамент, заложенный в такой грунт, оказывается в воде и также подвержен действиям сил морозного пучения.

Неравномерные деформации почвы в следствии морозного пучения приводят к:

  • растрескиванию монолитного фундамента
  • сложности с открыванием дверей и окон в доме из-за перекоса проемов
  • образованию щелей в стыках

Как этого избежать

Конструкторы решают подобные проблемы двумя способами: делать опирание фундамента ниже глубины промерзание грунтов или создавать конструкцию, которая будет работать как единое целое — подниматься или опускаться вместе с грунтами, не разрушаясь.

К фундаментам, которые закладываются ниже глубины промерзания относятся:

К фундаментам, которые работают как единая конструкция, относятся:

Стоит напомнить, что речь идет о легких каркасных конструкциях, поэтому несущая способность опорных грунтов как критерий к выбору фундамента не рассматривается.

Основные типы фундамента, их преимущества и особенности.

Винтовые металлические сваи

Лучший фундамент для каркасного дома это металлические винтовые сваи. Сейчас набирает обороты за счет своей себестоимости — его начальная стоимость действительно самая низкая. Другим плюсом являются его конструктивные особенности: опора ниже отметки промерзания грунтов, ростверк (обвязка) выше уровня земли. Такой фундамент решает вопросы с пучинистыми грунтами однозначно.

Явных минусов в таком фундаменте нет. Это важно!

К «неявным» минусам (неоднозначным, спорным, возможным) относятся: работа такого фундаментам во времени, а точнее повреждения фундамента при закручивании, и эксплуатационная жесткость.

Наверное, производители свай скажут, что сваи вечны, но это не очевидно. Главным образом, вопросы возникают при монтаже свай и возможном повреждении поверхности, обычно окрашенной: краска слезает, металл оказывается оголенным и подверженным воздействию химически реактивных элементов в почве. Это может привести к ржавению и последующему выходу из строя сваи.

Подчеркиваем, это субъективное мнение — чтобы подтвердить или опровергнуть его, нужно выкрутить лет через 20 сваю и посмотреть ее состояние.

Эксплуатационная жесткость:
Бывают жалобы на то, что дом как бы раскачивается, например при сильных порывах ветра. Это говорит о недостаточной жесткости фундамента в горизонтальном направлении. Решение вопроса — ставить бОльшее количество свай и делать раскосы между сваями. Однако, для дачных домиков может сгодится вариант дешевого фундамента, без раскосов.

Применение:

  • в пучинистых грунтах
  • в обводненных слабых грунтах
  • при значительном уклоне участка

Ленточный монолитный фундамент с отметкой ниже глубины промерзания.

Вопросы с пучением грунтов решает на 100%. Выдерживает высокие нагрузки от конструкции, но дорогой. Делать такой тип фундамента для каркасных домов не целесообразно: неоправданный перерасход денежных средств и излишняя несущая способность. Бывает нужен при устройстве цокольного этажа.

Буронабивной с высоким монолиным ростверком

Этот тип фундамента нечто среднее между свайным и монолитным мелкозаглубленным.

Обязательными условиями правильного исполнения являются:

  • заглубление свай ниже отметки промерзание грунтов
  • монолиный ростверк выше отметки земли (оптимально 15-20 см расстояние от уровня земли)

И первое и второе условия необходимы для избежание действия сил пучения.

Минусом является трудоемкость и цена. Нельзя забывать, что потом нужно будет делать перекрытие по этому фундаменту.

Монолитная плита

Лучший вариант фундамента для каркасного дома это— утепленная шведская плита (УШП).

Надежно, работает как единое целое. Сочетает в себе силовой фундамент, цоколь, утепление. Можно устраивать теплые полы. Качество высокое, но высокая и цена.

Ленточный мелкозаглубленный фундамент

Такой тип фундамента хорош в песчаных непучинистых грунтах. Если грунты суглинки или глины использовать ленточный мелкозглубленный фундамент не желательно — возникает вероятность появления трещин или излома.

Под фундамент рекомендуется делать песчаную подсыпку 250 мм с крупной фракцией песка.

Подъем фундамента — Complete Basement Systems ™

Как пучение фундаментов и плит приводит к повреждению вашего дома

Подъем фундамента может поднять всю конструкцию, но чаще всего он заставляет части фундамента или плиты подниматься вверх, в то время как другие части остаются неподвижными. В любом случае, для устранения повреждений потребуется опыт специалиста по ремонту фундамента

.

Проблема:

Ваш фундамент или плиточный пол движется вверх, что приводит к трещинам в стенах и полах вашего дома.

Контрольные знаки:

  • Трещины на внутренних стенах (часто)
  • Трещины на внешних стенах (редко)
  • Трещины в бетонной плите пола
  • Смещенные или наклонные секции плиты
  • Трещины, соединяющиеся вместе в треугольник

Как исправить :

Нежелательное скопление воды в почве под вашим домом — и создаваемое ею давление — обычно является причиной вспучивания плиты и фундамента. Первым приоритетом Complete Basement Systems будет устранение источников воды везде, где это возможно.Мы проверим наличие утечек в подземных водопроводах, засорения сточных вод, поломок спринклерных линий, а также неисправных водосточных и направляющих систем. Как только мы устраним проблемы с водой, мы можем приступить к ремонту, например:

  • Шлифовка бетона для небольших выпуклостей, особенно плит на открытом воздухе
  • Стабилизация грунта путем впрыска полимера для предотвращения проникновения воды
  • Ремонт фундамента механическим способом, включая использование винтовых опор, которые могут как поддерживать ваш фундамент, так и предохранять его от вспучивания в будущем

Другие причины пучения включают корни деревьев и давление со стороны соседних зданий. Независимо от причины, профессиональный подрядчик по строительству фундамента — лучший человек, который оценит проблемы с выпучиванием фундамента и предложит подходящие решения для вашего дома.

Что вызывает переворот в Фонде?

Пучка — это движение фундамента или плиты вверх, вызываемое подстилающими грунтами, которые расширяются или набухают. Это происходит из-за увеличения влажности или из-за сил замерзания. Возвышение более характерно для плит, чем для фундаментов, потому что плиты имеют меньший вес, чтобы противостоять силам пучения.Если не будет продолжительной засухи, вертикальная волна чаще всего возникает в течение первых нескольких лет после постройки здания.

Возвышение плиты и фундамента чаще всего вызывается этими четырьмя силами:


Просторные почвы

Дом, построенный на почве с высоким содержанием глины, будет восприимчив к силе пучения, потому что богатая глиной почва значительно расширяется при намокании.

Выемка под фундамент часто дает почве вокруг дома и под ним возможность высохнуть и усохнуть, как показано на фотографии справа. После того, как дом построен, богатая глиной почва, которая намокает во время влажных периодов, может вызвать проблемы с пучением, а также повредить стены фундамента.


Морозное волнение

Вода увеличивается в объеме почти на 10% при замерзании, а влажная почва при замерзании может расширяться еще больше. Когда влажная почва замерзает, возникающее давление может привести к смещению и растрескиванию плиты или стены фундамента.

Чем ниже температура, тем глубже промерзнет почва. Морозные силы могут резко поднять фундамент — иногда на несколько дюймов — что приводит к серьезным повреждениям от вертикальной волны.


Утечки в сантехнике

Утечки или обрывы в водопроводных линиях, проходящих под бетонной плитой или через фундаментную стену, могут привести к накоплению влаги под фундаментом и плитой. Эта влага может поступать из линий подачи, сточных вод или даже из домашней системы отопления, вентиляции и кондиционирования воздуха.

Со временем эта влага может вызвать расширение почвы под фундаментом, что затем заставит их надавить на конструкцию, расположенную выше.


Продолжительные или сильные осадки

Слишком много осадков в сочетании с недостаточным дренажем вдали от дома приведет к увеличению влажности под фундаментом.Влага, соприкасающаяся с обширной почвой, может вызвать пучение фундамента и плит.

Осадки также могут вызвать расширение почвы по бокам вашего фундамента, что приведет к изгибу и деформации стен.


Специалисты по ремонту подъёма фундамента в CO!

Если вы считаете, что у вашего дома есть проблемы с подъемом фундамента или другие проблемы с фундаментом, Complete Basement Systems здесь, чтобы помочь. Свяжитесь с нами онлайн, чтобы получить бесплатную оценку в Денвере, Колорадо-Спрингс, Авроре, Литтлтоне, Шайенне, Форт-Коллинзе, Торнтоне, Арваде, Вестминстере, Пуэбло, Боулдере, Грили и окрестностях.

Запросить мой бесплатный осмотр

(PDF) Исследование обширных почв и жилых фундаментов на обширных почвах в Аризоне

стандартов ASTM: D698-00, Vol. 4.08, ASTM, West Conshohocken,

Pa. , 81–91.

ASTM.共 2006b 兲. «Стандартный метод испытания индекса расширения грунта».

Ежегодный сборник стандартов ASTM: D4829-03, Vol. 4.08, ASTM, West

Conshohocken, PA, 900–903.

Регистратор подрядчиков штата Аризона.共 2004 兲. «Квалификационные стандарты для

лицензированных подрядчиков

.”具 http://www.azroc.gov/ 典 共 4 мая 2007 г..

Блайт, Г. Э. 共 1965 兲. «Скорость вспучивания конструкций на обширной глине

». Равновесие влажности и изменения влажности в почвах под закрытыми участками, Баттервортс, Сидней, 78–88.

Bratton, W. 1991 兲. «Параметры для прогнозирования усадки / вспучивания под плитой —

фундаментов на уровне грунта над расширяющейся глиной». Кандидат наук. диссертация, Техас

Tech. Univ., Лаббок, Техас.

Brown, P. 共 2000 兲.«Основы испарения и эвапотранспирации». Turf

управление орошением, серия No. 1, Университет Аризоны Coopera-

tive Extension, Тусон.

Краситель, Х. Б. 共 2008 兲. «Движение влаги через обширную почву и влияние на характеристики жилых конструкций». Кандидат наук. диссертация, Ari-

,

zona State Univ., Tempe, Ariz.

Dye, H. B., Houston, S. L., and Houston, W. N. 共 2008 兲. «Поверхностный поток

упрощения границ для потока через глину в ландшафтных условиях.Материалы 1-й Европейской конф. по ненасыщенным почвам: E-Unsat.,

Ненасыщенные почвы: достижения в области геотехники, Д.Г. Толл, CE

Аугард, Д. Галлиполи и С.Дж. Уиллер, ред., CRC, Бока-Ратон,

Флорида, Балкема , Роттердам, 805–810.

Дай, Х. Б., Хьюстон, С. Л., и Велферт, Б. Д. 共 2009 兲. «Влияние

неопределенности свойств ненасыщенных почв на моделирование потоков влаги».

Геотек. Геологический. Англ., Будет опубликовано.

Фитюс, С., Смит, Д., и Оллман, М. 2004 兲. «Обширный полигон для испытаний грунта

недалеко от Ньюкасла». J. Geotech. Geoenviron. Eng., 130 共 7 兲, 686–695.

Foundation Performance Association 共 FPA 兲. 共 2005 兲. «Справочник покупателя жилья

для оценки фонда». FPA-SC-06-0, FPA, Хьюстон, Техас, 具 www.

foundationperformance.org/Projects/FPA-SC-06-0.pdf 典 共 5 июля 2006 г. 兲

.

Fredlund, D. G., and Rahardjo, H. 共 1993 兲. Механика почвы для ненасыщенных почв

, Вили, Нью-Йорк.

Holland, J. E., and Richards, J. 共 1984 兲. «Практическое проектирование фундаментов —

для легких конструкций на экспансивных глинах». Пр., 5-й Междунар. Конф. on

Expansive Soils, ACT: Институт инженеров, Австралия.

Ассоциация жилищных строителей Центральной Аризоны 共 HBACA 兲.共 2006 г. 兲. «Исследование

характеристик плиты на фундаментных основаниях жилых домов на

обширных почвах

в Аризоне». Респ., Университет штата Аризона, Департамент гражданского строительства

и инженерной экологии, Феникс.

Leong, E.C., and Rahardjo, H. 共 1997 兲. «Функции проницаемости для не-

насыщенных почв». J. Geotech. Geoenviron. Eng., 123 共 12 兲, 1118–1126.

Lytton, R. 共 1994 兲. «Прогноз движения экспансивной глины: Учеб. из

вертикальные и горизонтальные деформации фундаментов и насыпи —

м. » Геотех. Спец. Опубл., 2, 1827–1845.

Масиа, М. Дж., Тотоев, Ю. З., и Климан, П. В. 共 2004 兲. «Моделирование ex-

горизонтальных движений грунта под конструкциями.”J. Geotech. Geoenviron.

Eng., 130 共 6 兲, 572–579.

Национальный центр климатических данных 共 NCDC 兲.共 2004 兲. Климатические данные, 具 http: //

www.ncdc.noaa.gov/oa/ncdc.html 典 共 Сентябрь. 12, 2004 兲.

Служба охраны природных ресурсов 共 NRCS 兲.共 2002 兲. «Карта потенциала усадки почвы /

».具 http://www.az.nrcs.usda.gov/technical/soils/

phoenixmap.html 典 共 Август. 6, 2005 г..

Nelson, J. and Miller, D. 共

1992 兲. Расширяющиеся грунты — Проблемы и практика

в строительстве фундаментов и дорожных покрытий, Вили, Нью-Йорк.

Институт пост-натяжения 共 PTI 兲. 共 1996 兲. Проектирование и строительство

плит пост-натяжения на земле, 2-е изд., Институт пост-натяжения,

Phoenix.

Институт пост-натяжения 共 PTI 兲.共 2004 兲. Проектирование и строительство

плит пост-натяжения на земле, 3-е изд., Институт пост-натяжения,

Феникс.

Саттлер, П. Дж., И Фредлунд, Д. Г. 共 1991 兲. «Численное моделирование

вертикальных движений грунта в экспансивных грунтах.» Жестяная банка. Геотех. J., 28 共 2 兲, 189–

199.

Руководство пользователя и теоретическое руководство SVFlux: версия 5. 共 2005a 兲. Soil Vision Systems

共 SVS 兲 Ltd., Саскатун.

Руководство пользователя и теоретическое руководство SVFlux: Версия 4. 共 2005b 兲. Soil Vision Systems

共 SVS 兲 Ltd., Саскатун.

Уолш, К. Д. 2007 兲. «Выполнение методов анализа относительных измерений отметок

этажей в жилых домах». J. Perform.

Констр. Facil., 21 5 兲, 329–336.

Уолш, К.Д., Колби, К. А. , Хьюстон, В. Н. и Хьюстон, С. Л., 2009a, №

«Метод оценки глубины увлажнения жилых районов».

J. Geotech. Geoenviron. Eng., 135 № 2 №, 169–176.

Уолш, К. Д., Хьюстон, С. Л., Хьюстон, В. Н., и Харраз, А. М. 共 2009b 兲.

«Оценка методом конечных элементов глубинной волны». Proc., 4th Asia-

Pacific Conf. на ненасыщенных почвах, Ньюкасл, Австралия.

Walsh, K., Houston, W., and Houston, S. 共 1993 兲

.«Оценка локального увлажнения

с использованием измерений всасывания почвы». J. Geotech. Engrg. Div.,

119 共 5 兲, 862–873.

Рэй, W. K. 共 1997 兲. «Использование отсоса грунта для оценки дифференциальной усадки или пучения грунта

: инженерная практика ненасыщенных грунтов». Геотех.

Спец. Опубл., 68, 66–87.

Йошида Р. Т., Фредлунд Д. Г. и Гамильтон Дж. Дж. 共 1983 兲. «Прогноз —

общего вспучивания плиты перекрытия на глине Регина». Жестяная банка.

Геотек. J., 20 共 1, 69–81.

Сапата, К. Э., Хьюстон, С. Л., Хьюстон, В. Н., и Дай, Х. Б. 共 2006 兲.

«Индекс расширения и его связь с другими свойствами индекса».

Proc., 4th Int. Конф. по ненасыщенным почвам (GPS 147), Г. А. Миллер, К.

Э. Сапата, С. Л. Хьюстон и Д. Г. Фредлунд, ред., ASCE / GEO In-

Институт

, Рестон, Вирджиния, 2133–2137.

44 / ЭКСПЛУАТАЦИЯ СТРОИТЕЛЬНЫХ ОБЪЕКТОВ © ASCE / ЯНВАРЬ / ФЕВРАЛЬ 2011

Скачано 27 янв 2011 на 149.169.245.15. Распространение подлежит лицензии или авторскому праву ASCE. Посетите http://www.ascelibrary.org

Foundation Heave — Ремонт фундамента Западного Колорадо

Как пучение фундаментов и плит приводит к повреждению вашего дома

Ваш фундамент или плиточный пол движется вверх, что приводит к трещинам в стенах и полах вашего дома.

Контрольные знаки

  • Трещины на внутренних стенах (общие)
  • Трещины на внешних стенах (редко)
  • Трещины на бетонной плите пола
  • Смещенные или наклонные секции плиты
  • Трещины, соединяющиеся вместе в треугольник

Как это исправить

Нежелательное скопление воды в почве под вашим домом — и создаваемое ею давление — обычно является причиной вспучивания плиты и фундамента. Другие причины пучения включают корни деревьев и давление со стороны соседних зданий. Независимо от причины, Foundation Repair of Western Colorado может помочь оценить ваши проблемы с фундаментом и предложить индивидуальное решение для вашего дома.

Решаем фундамент вашего дома! Позвоните нам, чтобы получить бесплатное предложение по ремонту фундамента сегодня!

Мы обслуживаем Montrose, Grand Junction, Aspen, Delta, Glenwood Springs, и многие близлежащие районы в Колорадо.

Что вызывает переворот в Фонде?

Пучка — это движение фундамента или плиты вверх, вызываемое подстилающими грунтами, которые расширяются или набухают.Это происходит из-за увеличения влажности или из-за сил замерзания. Возвышение более характерно для плит, чем для фундаментов, потому что плиты имеют меньший вес, чтобы противостоять силам пучения. Если не будет продолжительной засухи, вертикальная волна чаще всего возникает в течение первых нескольких лет после постройки здания.

Просачивание плиты и фундамента чаще всего вызывается этими четырьмя силами:

Просторные почвы

Дом, построенный на почве с высоким содержанием глины, будет восприимчив к силе пучения, потому что богатая глиной почва значительно расширяется при намокании.

Выемка под фундамент часто дает почве вокруг дома и под ним возможность высохнуть и усохнуть, как показано на фотографии справа. После того, как дом построен, богатая глиной почва, которая намокает во время влажных периодов, может вызвать проблемы с пучением, а также повредить стены фундамента.


Морозное волнение

Вода увеличивается в объеме почти на 10% при замерзании, а влажная почва при замерзании может расширяться еще больше. Когда влажная почва замерзает, возникающее давление может привести к смещению и растрескиванию плиты или стены фундамента.

Чем ниже температура, тем глубже промерзнет почва. Морозные силы могут резко поднять фундамент — иногда на несколько дюймов — что приводит к серьезным повреждениям от вертикальной волны.


Утечки в водопроводе

Утечки или обрывы в водопроводных линиях, проходящих под бетонной плитой или через фундаментную стену, могут привести к накоплению влаги под фундаментом и плитой. Эта влага может поступать из линий подачи, сточных вод или даже из домашней системы отопления, вентиляции и кондиционирования воздуха.

Со временем эта влага может вызвать расширение почвы под фундаментом, что затем заставит их надавить на конструкцию, расположенную выше.


Продолжительные или сильные осадки

Слишком много осадков в сочетании с недостаточным дренажем вдали от дома приведет к увеличению влажности под фундаментом. Влага, соприкасающаяся с обширной почвой, может вызвать пучение фундамента и плит.

Осадки также могут вызвать расширение почвы по бокам вашего фундамента, что приведет к изгибу и деформации стен.

Чего НЕ делать:

Трещины на плитах перекрытий, вызванные пучением фундамента, уникальны по своему внешнему виду.

Вы увидите несколько трещин, которые сходятся в одну точку или образуют замкнутую петлю с наибольшей волнистостью.

Перед тем, как приступить к ремонту фундамента, важно определить проблему как пучение.

Некоторые подрядчики, которые не были полностью осведомлены о признаках вертикальной волны, могут легко неправильно определить трещины в вашем доме и предложить неправильное решение.

Проблема? Хотя вспучивание является противоположностью оседания фундамента, симптомы часто схожи.Неподготовленному глазу может показаться, что наружные стены рушатся — в то время как на самом деле происходит то, что цокольную плиту толкают вверх около центра дома.

Чтобы применить правильное решение проблемы с фундаментом, убедитесь, что вы получаете правильный диагноз.

Подробнее о проходке бетонных перекрытий.

Восстановление повреждений от пучения

Начните с того, что опытный специалист по ремонту фундамента осмотрит проблему с фундаментом и определит, что вызывает вашу проблему. После выявления проблемы можно предложить индивидуальное решение для устранения повреждений и устранения причины проблемы.


Мы делаем ремонт фундамента в CO!

В отделении Foundation Repair of Western Colorado у нас есть инструменты и обучение для ремонта фундаментов и перекрытий, которые испытывают структурные проблемы.

Мы предлагаем расценки на ремонт фундамента всем домовладельцам в пределах нашей зоны обслуживания в Колорадо. Если вы хотите записаться на бесплатную и необязательную встречу с одним из специалистов нашего фонда, позвоните нам или напишите нам сегодня же!

Мы с гордостью обслуживаем Гленвуд-Спрингс, Монтроуз, Гранд-Джанкшен, Аспен, Дельту и прилегающие районы, такие как Стимбот-Спрингс, Остин, Карбондейл, Гленвуд-Спрингс, Клифтон, Крейг, Дельта и близлежащие районы.


Подвальные этажи с подъемом — Canadian Home Inspection Services

Просачивание плиты и фундамента чаще всего вызывается этими четырьмя силами:

Расширяющиеся грунты

Дом, построенный на почве с высоким содержанием глины, будет восприимчив к силе пучения, потому что богатая глиной почва значительно расширяется при намокании.

Выемка под фундамент часто дает почве вокруг дома и под ним возможность высохнуть и усохнуть.После того, как дом построен, богатая глиной почва, которая намокает во время периодов дождя, может вызвать проблемы с пучением, а также повредить стены фундамента.

Морозное волнение

Объем воды увеличивается примерно на 9% при замерзании, влажная почва может расширяться как минимум на это количество при замерзании. Когда это происходит, возникающее давление на плиту или фундамент может привести к ее смещению и растрескиванию.

Чем ниже температура, тем глубже промерзнет почва. При низких температурах фундаменты, построенные не ниже отметки «иней» или замерзания, могут вздыбиться.Морозные силы могут резко поднять фундамент вверх, иногда на несколько дюймов и более, что приводит к серьезным повреждениям фундамента от морозного пучения.

Утечки в водопроводе

Утечки или обрывы в водопроводных линиях, проходящих под бетонной плитой или через фундаментную стену, могут привести к накоплению влаги под фундаментом и плитой. Эта влага может поступать из линий подачи, сточных вод или даже из систем отопления, вентиляции и кондиционирования воздуха.

Продолжительные или сильные осадки

Слишком много осадков в сочетании с недостаточным дренажем вдали от дома приведет к увеличению влажности под фундаментом.Влага, соприкасающаяся с обширной почвой, может вызвать пучение фундамента и плит.

Осадки также могут вызвать расширение почвы по бокам вашего фундамента, что приведет к изгибу и деформации стен.

Одно предупреждение

Хотя вспучивание — это противоположность оседания фундамента, симптомы часто схожи. Неподготовленному глазу может показаться, что внешние стены рушатся — тогда как на самом деле плита подвала поднимается к центру дома.

Стоимость фундамента для плотины

Просмотрите нашу полную библиотеку, посвященную фундаментам и статьям, связанным с каркасом. Фундамент дома — это основа, на которой все остальное — четырехъядерный процессор mt8765b. В то время как старые дома иногда имеют каменный фундамент, почти все современные il materiale scolastico на английском языке используют бетонный фундамент.

Есть три основных типа бетонных фундаментов: полуподвалы, перекрытия и цоколи во всю высоту. Плитка на грунт — самый простой вид фундамента.Это бетонная плита, уложенная на ровную, выровненную грязную поверхность, и часто используется в районах с высоким уровнем грунтовых вод.

Фундамент для подполья имеет доступное пространство с ограниченным высотой потолка. Ползунки можно использовать как складские помещения, но не как жилые помещения, и их часто выбирают в местах с высоким содержанием глины в почве. Наконец, цокольный фундамент во всю высоту — это доступное пространство, которое можно превратить в жилую зону или оставить в качестве места для хранения вещей. Полноценные подвалы типичны для холодного климата, когда фундамент должен находиться под морозом la culebrilla mata, чтобы предотвратить растрескивание.

Стоимость нового цементного фундамента определяется hasznalt targonca nyul необходимым количеством материалов и рабочей силы.

Сколько стоит построить подвал или фундамент?

Бетонная плита всегда будет подходящим вариантом, потому что она очень минимальна, в то время как цокольный этаж в полную высоту относительно намного больше и дороже. Пространство для сканирования находится где-то посередине. Ниже приведены некоторые конкретные цены, которые помогут вам определить стоимость вашего нового бетонного фундамента. Получите смету затрат.Все права защищены.При рассмотрении проекта нового здания строительным компаниям необходимо найти наиболее подходящие методы проектирования и строительства для этого конкретного здания, чтобы предложить экономичное решение, которое сможет удовлетворить требования проекта и обеспечить удобство работы на стройплощадке. -специфические условия.

Также известные как матовые основания или опоры для плотов, фундаменты для плотов — это в основном бетонные плиты, которые располагаются на твердом ровном слое почвы и простираются по большей части или даже по всей площади здания.Хотя это неглубокие фундаменты, они могут обеспечить гораздо лучшее распределение напряжений, чем обычные траншейные фундаменты.

Поскольку вес здания распределяется по гораздо большей площади, чем при использовании традиционных фундаментов траншей или свайных фундаментов, нагрузка, действующая на почву под ними, значительно снижается. В прошлом фундаменты на плотах широко использовались при строительстве коммерческих зданий, таких как склады или супермаркеты.

Однако за последние несколько десятилетий они становятся все более популярными как простое и недорогое решение для внутренних строительных проектов, таких как пристройки и зимние сады.На участках с плохими почвенными условиями или ограниченным доступом к крупным земляным работам фундаменты на плотах снова могут оказаться отличным решением. Нагрузка на отделку пола: нагрузка, действующая из-за штукатурки, покраски, плитки и т. Д.

Существует пять основных типов плотового фундамента: плотные плиты перекрытия, плоты плит перекрытий, сотовые плоты, свайные плоты; и, балансировочные или плавучие плоты. Стальная сетка обычно используется внизу в непосредственной близости от соединения колонны с фундаментом и в верхней средней части между колоннами бетонного мата, чтобы обеспечить сопротивление в обоих направлениях.

Плотный фундамент и каменное покрытие работают вместе, чтобы обеспечить равномерную поддержку нагрузки, несмотря на слабые места в пределах площади основания здания. Этот тип фундамента на плоту обычно используется в строительстве, которое включает в себя нагрузки на колонны, которые неравномерно распределяются по площади здания. Усиленные колонны устанавливаются поверх усиленных фундаментных балок, что обеспечивает необходимую несущую способность.

Этот тип плотового фундамента состоит из двух бетонных плит, которые соединяются друг с другом фундаментными балками.

Сравнение фундамента

Фундаменты из ячеистых плотов исключительно жесткие, поэтому они больше всего подходят для грунта, который может осесть неравномерно или где ожидается очень большая нагрузка. Ячеистые плоты также могут быть использованы там, где ожидается значительное волнение грунта. Фундаменты на свайных плотах менее распространены в проектах жилых домов и чаще встречаются в более крупных многоэтажных застройках, а также в конструкциях, требующих единственного элемента фундамента, таких как силосы, резервуары и дымоходы.

В то время как стандартный плотный фундамент представляет собой бетонную плиту, которая находится на сжатом грунте, плита в свайном плоту вместо этого располагается на нескольких гораздо более глубоких свайных фундаментах, которые пробурены достаточно глубоко, чтобы достичь достаточно жесткого слоя почвы. Эти сваи представляют собой длинные тонкие опоры из железобетона или стали, равномерно распределенные по площадке. Фундаменты на свайных плотах обычно используются, когда уровень грунтовых вод находится близко к поверхности земли или когда минимизация осадки чрезвычайно важна для удобства эксплуатации надстройки.

Балансирующие плоты или плавучие фундаменты все чаще используются в тех случаях, когда уменьшение оседания грунта имеет огромное значение, а также в проектах, где несущая способность грунта чрезвычайно низкая. Они создаются путем выемки грунта таким образом, что вес удаленного грунта, включая вес воды, полностью или частично уравновешивает вес надстройки и фундамента. Это решение может быть не всегда рентабельным, поскольку оно включает в себя значительный объем земляных работ, а также большой объем работ, связанных со строительством постоянных или временных подпорных конструкций до и во время земляных работ, чтобы достичь глубины строительства фундамента.

Это особенно актуально, когда уровень грунтовых вод находится близко к поверхности земли. Плавучие плоты очень популярны, когда земляные работы должны выполняться в городской среде с очень строгими требованиями к минимизации поселений в соседних зданиях.

Хорошим примером этого является строительство больших подземных автостоянок в городской среде. Для многих площадок фундаменты на плотах могут стать экономически эффективным решением, которое можно завершить быстрее, чем традиционные траншейные фундаменты.

Там, где условия площадки включают смешанные типы грунта или слабые места, решение на основе плота может легко решить эти проблемы, поскольку напряжения могут перераспределяться от мест с низкой несущей способностью почвы к местам с более высокой несущей способностью почвы. не подходит для фундаментной плиты с основанием с утолщенными краями, если предварительно не начать обширную и дорогостоящую рекультивацию почвы.

Выбор плиты-плота в таких условиях может быть гораздо более дешевым вариантом.Плотная плита — это неглубокий фундамент, защищенный от мороза, или плита на уровне грунта, который не включает стандартную опору с утолщенными краями, на которую ложится вся нагрузка дома. Он разработан для равномерного распределения нагрузки по всей поверхности здания. Изображения любезно предоставлены Янни Милоном. Типичные требования к несущей способности грунта для утолщенного краевого фундамента составляют 3 кПа, когда плита плота может лежать на грунте с одной третью этой несущей способности или даже меньше с дополнительными инженерными мерами.

Часто это самый доступный и, возможно, единственный вариант строительства на участках с особенно неподходящими почвенными условиями. Также исключается риск столкнуться с плохим качеством почвы на глубине традиционного фундамента, поэтому плита-плот на любом участке может избежать возможных дорогостоящих сюрпризов после начала земляных работ.

Благодаря более прочной конструкции, он менее подвержен движению и растрескиванию, чем здания, стоящие на опорах. Примечание. Мы настоятельно рекомендуем поискать сантехника с опытом строительства плит на грунте.Все изображения плит любезно предоставлены Legalett. Плиты на плотах можно нагревать с помощью труб с жидкостным или воздушным обогревом гидравлических систем, как показано ниже. Традиционные подвалы начинаются с залитого фундамента, затем с фундаментной стены и, наконец, с перекрытия из плит. Это обеспечивает непрерывный слой изоляции, отделяющий бетон от земли.

Зарегистрируйтесь, чтобы оставлять комментарии. Вы правы в том, что тепло, исходящее от внешнего края или основания плиты, помогает предотвратить морозное пучение, и что чем больше вы изолируете, тем меньше тепла будет уходить, увеличивая риск повреждения.

И способ уменьшить этот риск — установить изоляцию юбки по периметру там, где и когда это необходимо. Именно так мы построили бы плиту, поэтому мы полагаемся на изоляцию для защиты здания от повреждений от мороза, а не на постоянные потери тепла.

Плотный фундамент

Есть пара страниц, которые, я думаю, вам очень помогут, во-первых, эта. А вот страница о наборах готовых форм для плит, это компания под названием Legalett, которая предоставляет наборы для плит, которые означают, что вы можете перестать царапать дыру в своей голове, подсчитывая уровни изоляции, они все сделают за вас.Мы только что построили один из них сами, вот видео об установке плиты своими руками, чтобы вы могли увидеть, как быстро и легко она соединяется. Фундамент, который вы выбираете для своего нового дома, зависит от личных предпочтений и бюджета.

Какой фундамент даст вам дом, который вы хотите, по разумной цене? Но, как и все в домостроении, у вас есть выбор. К счастью, этот выбор довольно прост, а их относительные преимущества и недостатки совершенно очевидны. Плита — один из наиболее распространенных типов фундаментов, требующий наименьшей подготовки для начала строительства.

Установка проста по сравнению с фундаментными плитами других типов, популярными среди домовладельцев из-за их относительно невысокой цены. Как и все фундаменты, плита начинается с бетонных нижних колонтитулов, залитых на 24 дюйма ниже запланированного уровня отделки. После заливки нижних колонтитулов поверх нижних колонтитулов укладывается как минимум два слоя бетонного блока. После укладки блоков устанавливаются все внутренние трубопроводы.

Затем добавляется каменный наполнитель, а затем сверху заливается четыре дюйма бетона.На фото: тот же дом с плиточным фундаментом после заливки нижних колонтитулов и укладки блоков. На этом этапе он готов к прокладке водопровода, добавлен полный камень, а затем залит бетон.

Как и в случае любого фундамента, строители всегда должны обеспечивать надлежащий дренаж вдали от конструкции, чтобы гарантировать защиту от влаги и повреждений, вызванных стоком.

Дома с подвесным фундаментом возвышаются на несколько футов над землей. Как плита, заливается фундамент, затем кладутся блоки, чтобы создать фундамент для поддержки стен конструкции.Строительство фундамента для подполья позволит сэкономить на затратах по сравнению с подвалом, но не обязательно по времени, поскольку на их строительство уходит примерно столько же времени, сколько на строительство полного фундамента подвала.

Чтобы узнать, подходит ли пространство для сканирования для вашего нового дома, загрузите наше руководство по фондам. Долгое время стены подвала возводили из шлакоблоков. В результате они были подвержены структурным сбоям и утечкам по мере старения. В наши дни, и особенно в Reinbrecht Homes, все они построены с наливными бетонными стенами, что практически устранило большинство проблем, связанных с структурной целостностью и проницаемостью влаги.Что такое Raft Therm: Raft Therm — это утепленная фундаментная система, используемая при строительстве жилых домов и коммерческих зданий.

Система представляет собой экономичный строительный продукт, который позволяет упростить конструкцию с высокими изоляционными характеристиками и долговечностью. Raft-Therm легкий, простой в сборке, совместим с системами теплого пола и подходит для использования в большинстве грунтовых условий. Как работает Raft Therm: традиционные бетонные ленточные и плотные фундаменты находятся в непосредственном контакте с землей, что имеет два основных недостатка.

Поскольку полистирол является отличным изоляционным материалом, потери тепла во всей этой критической зоне значительно снижаются. Резюме: Система Raft Therm предоставляет множество преимуществ застройщику, строителю и домовладельцу. Компоненты L-образного сечения и листы пола обычно поставляются длиной 2 метра. Здания обычно теряют тепло через первый этаж двумя способами: 1.

В Ирландии соответствие части L строительных норм и правил требует минимального значения U первого этажа равного 0. Хотя фактические уровни производительности компонентов не указаны, условная спецификация требует, чтобы этажи достигли 0.Способность Raft Therm обычно достигать значения U, равного 0. Обширный фундамент, который обычно называют плотным фундаментом, представляет собой единый фундамент, который простирается по всей площади колонн.

Поведение плотного фундамента напоминает поведение решетки ленточного фундамента. Напряжения, приложенные к грунту, больше в области колонн и меньше в промежуточных областях. В ребристом фундаменте-плоту помимо единой фундаментной плиты есть еще балки, которые выполняют роль ребер жесткости.Балки придают фундаменту жесткость и выравнивают нагрузки на грунт.

Ребристый фундамент можно усилить балками или стенами.

Посмотрите это видео перед заливкой бетонного фундамента — Советы по строительству

В массивном плотном фундаменте используется только одна унифицированная фундаментная плита. Единый сплошной плотный фундамент — это самая простая форма фундамента, и сборка его опалубки, а также ее усиление обычно очень просты.

Фундаментные плиты армированы двумя проволочными сетками, одна размещается у нижних волокон, а другая — у верхних волокон. Это усиление может быть обеспечено каркасом хомутов, как в этом примере, пучками правильно изогнутых стержней или специальными промышленными элементами. В плотном фундаменте со скрытыми балками фундаментная плита унифицирована и не имеет дополнительных ребер жесткости.

Это означает, что геометрически все так же просто, как и предыдущий случай. Его монтаж опалубки не требует больших усилий в отличие от выполнения армирования.Стремена, помещенные внутри скрытых балок, могут быть двуногими или четырехногими, как в этом примере.

В других случаях можно использовать хомуты с более чем четырьмя опорами. Сборка опалубки и выполнение армирования смешанного стропильного фундамента сопряжены с множеством трудностей, однако иногда это неизбежное решение. E. Команда состоит из опытных инженеров-строителей и ИТ-специалистов во главе с Апостолосом Константинидисом. C The Design Подробнее Отбор количества бетона Отбор количества опалубки Отбор количества арматуры.Моделирование плит Поведение каркаса в областях колонн Прогиб балок Жесткость балок на кручение.

Конечные элементы 1-й пример 2-й пример 3-й пример Расчет неблагоприятных нагрузок с использованием таблиц Консоли, односторонние плиты Двусторонние плиты Упражнения. Одноэтажные плоские рамы Жесткость колонн рамы Спаренные одноэтажные плоские рамы Многоэтажные плоские рамы Пространственные рамы Многоэтажные пространственные рамы Упражнения. Сейсмические ускорения Сейсмические нагрузки Конверты нагрузки. К deuce22August 7, в Foundations.

Я только что закончил отчет об оценке рисков при добыче полезных ископаемых, и я почти уверен, что мне придется использовать плотный фундамент. Я подтвердю это с помощью SE, и он тогда скажет мне, как именно он хочет, чтобы это было построено.

А пока я хотел бы получить некоторую информацию о плотах, чтобы иметь представление о связанных с этим расходах и о том, что именно нужно сделать. Я всегда использовал ленточные фундаменты, поэтому не знаю, сколько стоят плоты и как именно они построены и сформированы.Не мог бы кто-нибудь дать мне совет по этому поводу, чтобы я, по крайней мере, знал, о чем говорит SE.

Если вы все равно делаете плот, то логическим продолжением этого будет пассивный фундамент из плит с изоляцией. Во многом похоже, но намного лучше. Множество преимуществ, например, вы можете встроить изоляцию под плот, вставить UFH-трубу внутри плиты, заплыть плиту, чтобы получить готовую к укладке верхнюю поверхность пола, плюс это очень быстро.

У нас ушло чуть больше 4 дней, но это была работа, которую заказала компания, чтобы залить бетон.Я только что посмотрел на системы Kore. Это выглядит намного проще, чем стандартный способ постройки плота. Есть 3 или 4 основных поставщика компонентов — некоторые также поставляют компоненты своими руками — но очень мало SE, которые имеют опыт проектирования. Я только что быстро просмотрел изображения, выглядит довольно прямолинейно. Где находится внешний лист?

Обычно он ниже с полостью между ними. Наружная обшивка в нашем доме облицована лиственницей, поэтому ни на что не садится. Пассивная рама с двумя стойками устанавливается с внутренней структурной рамой на железобетонной кольцевой балке, затем внешняя, не являющаяся частью конструкции рама опирается на DMP, который обернут над стойкой из пенополистирола шириной в миллиметр.

Кирпич и блоки добавляют большой вес, поэтому плиту необходимо проектировать соответствующим образом. Если вам нужны главы и стихи о вариациях дизайна Kore для различных форм строительства, этот буклет охватывает большинство из них, включая обычные блочные и полые кирпичные стены:

Я всегда использовал конструкцию из двойных блоков при постройке расширений и двух новых построек, которые я сделал, поэтому у меня нет опыта в других типах строительства. Друг построил его из каркаса 6х2, обшитого ДВП мм, а затем облицовкой.Меня это действительно интересует, потому что это отнимает у каменщиков большой объем работы, чего я не делаю.

Я бы сам все сделал с разнорабочим. Я просто не знаю, будет ли это одобрено планированием, потому что SE сказал, что проектировщики по-прежнему предпочитают традиционные сборки. Как это работает внизу, где у вас обычно есть поддон для влаги, которая либо накапливается внутри полости, либо проходит через внешний лист?

Облицовка или штукатурка должны быть к чему-то подогнаны, так что, конечно же, нет полного зазора между облицовкой и внешней стойкой? Как устанавливается облицовка, чтобы она не перекрывала внешнюю стойку?

Вертикальные рейки, которые крепятся через внешнюю доску внешней стойки во внешнюю стойку.

Foundation Comparison

Однако, когда я говорил с BCO около 12 месяцев назад о том, чтобы сделать то же самое, он сказал, что это недопустимо. Если облицовка каким-то образом сломается и на рейки попадет влага, она может легко проникнуть в основную конструкцию.
