Как сделать столбчатый фундамент из блоков

Конструкционно и схематически каждый фундамент всегда зависит не только от состояния грунта, где будут начаты строительные работы, но и от того, какое здание на нём будет установлено.

Для нетяжёлых и хозяйственных построек самыми оптимальными и выгодными считаются столбчатые фундаменты. Они могут быть построены из самых разных материалов и по совершенно непохожим технологиям, но общим в них является то, что такой фундамент представляет собой устанавливаемые в земле столбы, заглублённые до приемлемого уровня. Эти столбы могут быть сложены из специальных блоков, которые отлиты из бетона и армированного металлическими прутами, или изготовлены из стальных труб и предназначены для изготовления основ зданий.

Основание для нетяжёлых построек

При возведении домов, гаражей, бань или хозяйственных построек, которые строятся с использованием деревянных каркасов, можно выбрать столбчатый фундамент из блоков, как наиболее подходящую для этого конструкцию. Такой вид основания не предусматривает самостоятельной укладки бетона, что в некоторых случаях может сыграть решающую роль. Вам не придётся устанавливать опалубку, завозить на стройплощадку большое количество щебня, и других компонентов. В качестве основного материала используются готовые бетонные блоки, размер которых равен 20х20х40см. Такие блоки идеально подходят для лёгких построек, и дополнительно позволяют сэкономить время на строительство. Это особенно актуально в тех случаях, когда нет возможности подвести к строительной площадке электричество для подключения бетономешалки.

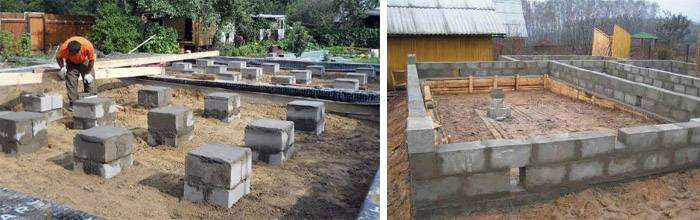

дом на столбчатом фундаменте из блоков
опорно-столбчатый фундамент из бетонных блоков

Строим из блоков столбчатый фундамент

Всегда строительство начинается с подготовки площадки. Её нужно разравнять, убрать весь мусор, и разметить согласно плану. Подготовить площадку нужно таким образом, чтобы в итоге получилась ровное горизонтальное основание. Как правило, этого добиваются снятием верхнего слоя почвы, толщиной около 25-30 см. Это зависит от уклона участка и самого грунта. После того, как место под будущий дом приготовлено, можно переходить к его разметке. Для этого:

  • в углах дома устанавливаются колья;
  • измерением диагоналей проверяется точность установки углов;
  • устанавливаются колья в местах прохождения и пересечения стен;
  • колья соединяются по линии прохождения стен специальной бечёвкой.
как сделать столбчатый фундамент из блоков
схема установки опоры столбчатого фундамента из бетонных блоков



Если вы всё сделали правильно, у вас на участке должна получиться точная копия чертежа изображённого на плане. Если рисунки не совпадают, то нужно проверить точность разметки, поскольку от этого зависит дальнейший ход строительства.

Затем переходим к выкапыванию скважин для столбов. Для этого можно использовать ручной бур. Углубившись до нужной отметки, яму расширяют лопатой до подходящих размеров. Если вы будете использовать бетонные блоки 20х20х40, то размер скважины должен быть примерно 50х50, а её глубина напрямую зависит от того, в каких широтах строится дом. Глубину, на которую промерзает грунт можно узнать из справочников и если, к примеру, в вашем регионе она составляет 50см, то скважина не должна быть меньше 90 см. Ямы для столбов нужно выкапывать на всех углах и пересечениях стен, а затем копают скважины под будущими стенами на расстоянии не далее, чем 2м.

Когда все углубления готовы пора переходить непосредственно к возведению столбов. На дно каждой из скважин насыпается подушка из щебня. Это нужно для отвода влаги, что особенно важно во время сезонных перепадов температур. После того, как подготовительный этап окончен, делаем подушку из раствора, на которую ставятся первые два блока. Следующие два кладём сверху, причём перпендикулярно. Нужно помнить, чем меньше прокладка между камнями, тем надёжней будет основание постройки. Столбы поднимаются так, чтобы над землёй они возвышались не меньше, чем на 30см. При этом важно контролировать, что бы все они обязательно были только в строго горизонтальной плоскости.

Когда все столбы будут выложены, их следует защитить гидроизоляцией. Это обезопасит фундамент от проникновения влаги, которая может со временем не только вымыть раствор из кладки, но и разрушить под действием низких температур сами блоки.

Как сделать фундамент из блоков 20х20х40 своими руками

Фундамент из бетонных блоков

Фундамент является основной частью строения, которая отвечает за надежность и прочность всей конструкции. Перед началом строительства любого здания ведется подсчет материалов. При этом на каждом этапе выбирается оптимальный вариант, который поможет сократить время застройки и сэкономить некоторые средства. Возведение столбчатого фундамента из блоков 20х20х40 см поможет решить возникшую проблему.

Виды столбчатого основания и его особенности

Столбчатый фундамент имеет несколько видов, поэтому для правильного выбора необходимо знакомство с каждым из них:

Разновидности столбчатого фундамента

  • Монолитное столбчатое основание считается самым прочным, может выдержать постройку с большим весом. Срок эксплуатации такого типа фундамента достигает 100 лет.
  • Столбчато-ленточное основание относится к дорогостоящим фундаментам. Однако все затраты оправдываются в процессе эксплуатации. При таком типе фундамента стенам обеспечивается одинаковый упор на любом участке. Такое основание может прослужить до 50 лет.
  • Опорно-столбчатый фундамент не требует больших затрат на возведение. При соблюдении технологий строительства может эксплуатироваться продолжительное время. Однако на таком основании невозможно построить дом с подвальным помещением.
  • Свайно-столбчатый фундамент возводится за короткий промежуток времени и имеет невысокую стоимость. Но в домах, возведенных на таком типе основания, полы всегда остаются холодными.
  • Деревянное столбчатое основание стоит недорого, но отличается коротким эксплуатационным сроком.
  • Столбчатое основание из блоков требует больших трудовых и временных затрат. Однако все компенсируется высокой прочностью такого типа фундамента.

По степени заглубленности также выделяют несколько видов столбчатого основания:

Стаканный тип столбчатого фундамента

  • Заглубленный фундамент обустраивается ниже уровня промерзания грунта на 50 см. Использование такого типа основания рекомендовано для участков с преобладанием глинистой почвы и повышенным уровнем влажности.
  • Мелкозаглубленное основание монтируется на глубине 40-70 см. При этом первое значение можно использовать при возведении легких построек на устойчивом грунте. Второе значение подходит для более тяжелых строений и слабого грунта.
к оглавлению ↑

Как выбрать блоки для столбчатого фундамента

Надежность и прочность возводимого основания напрямую зависит от качества используемых материалов. Поэтому при выборе блоков для столбчатого основания стоит прислушаться к рекомендациям специалистов:

  • Лучше всего приобретать материал заводского изготовления. Такая продукция отличается высоким качеством. Кроме того, завод-изготовитель предоставляет сертификат качества на блоки, чего нет у самодельных блоков. Дополнительный пакет документов от производителя станет страховкой при возникновении непредвиденных обстоятельств во время строительства и эксплуатации фундамента.
  • Приобретаемые блоки должны быть правильной формы, иметь ровные поверхности. В дальнейшем это облегчит процесс финишной отделки.
  • Не стоит приобретать блоки со сколами и другими изъянами на гранях, так как это является прямым доказательством нарушения технологии изготовления.
  • Размер блоков для возведения столбчатого основания может быть разным. Но для ручной кладки лучше использовать фундаментные блоки, имеющие размер 20x20x40 см.
к оглавлению ↑

Этапы возведения столбчатого фундамента из блоков

Основание столбчатого типа из блоков 20х20х40 см рекомендуется возводить в следующем порядке:

  1. Подготовка участка. На этом этапе участок очищают от мусора и лишней растительности, снимают верхний плодородный слой толщиной 25-30 см. Полученную площадку тщательно разравнивают.
  2. Разметка постройки. Отмечая места расположения столбов основания, стоит учесть, что в обязательном порядке устанавливают опоры в углах строения и в местах пересечения несущих перегородок. Именно здесь в грунт забивают деревянные колышки, между которыми натягивают строительный шнур или бечеву. Также стоит помнить о расстоянии между промежуточными столбами. Оптимальным шагом считается промежуток в 2-3 метра. Частое расположение опор будет невыгодным с экономической стороны, редкое – может привести к деформации стен постройки.
  3. Подготовка углублений под столбы. Для установки опор необходимо выкопать ямки глубиной от 15 до 30 см. Углубление должно иметь достаточную ширину, чтобы после установки опор была возможность проводить дальнейшие работы. Дно вырытой ямки засыпают песком, который проливается водой и тщательно утрамбовывается. В результате создается своеобразная подушка под основание.
  4. Укладка блоков. Опоры из блоков 20х20х40 см строятся следующим образом:
    • На песчаное основание укладывают два блока, промазывая грани между ними цементным раствором, имеющим большую вязкость. Блоки плотно прижимают друг к другу.
    • На верхние грани также наносят раствор цемента и устанавливают следующие два блока. При этом необходимо развернуть их направление на 900. Укладку блоков выполняют до необходимой высоты столба. В процессе работы необходимо вести постоянный контроль над вертикальностью опоры, используя отвес или строительный уровень.
    • По окончании процесса проверяют все опоры на предмет одинаковой высоты.
  5. Гидроизоляция столбчатого основания. Завершив укладку блоков, необходимо выполнить оштукатуривание всей поверхности столба. После высыхания раствора проводят работы по гидроизоляции блочных опор. Для этого столбы покрывают специальным гидроизоляционным средством или оборачивают их рулонным гидроизолирующим материалом. Для закрепления гидроизоляции используют обычный скотч.
  6. Обратная засыпка. После выполнения всех работ необходимо провести обратную засыпку грунта. Грунт засыпают небольшими порциями, тщательно утрамбовывая каждый слой.
  7. Для связи столбов используют ростверк. Он существенно повышает устойчивость столбчатого фундамента и равномерно распределяет нагрузку между опорами.
к оглавлению ↑

Самостоятельное изготовление блоков для столбчатого основания

При малом бюджете строительства или при возведении незначительных построек использование блоков 20*20*40 см заводского изготовления становится экономически невыгодным. В этом случае можно изготовить блоки своими руками. Для работы понадобятся:

  • Специальная форма.
  • Погружная виброустановка или простая лопаточка.
  • Песчано-цементный раствор.

Технология изготовления блоков заключается в следующем:

  1. Форма устанавливается на полосе рубероида, который расстелен на ровной поверхности.
  2. В форму заливают цементный раствор, не допуская образования пустот.
  3. Лопаточкой протыкают раствор по всей площади, уделяя особое внимание углам формы. Для трамбовки раствора можно воспользоваться специальным вибратором.
  4. Поверхность изделия хорошо разравнивают и оставляют для высыхания на 2-3 дня.
  5. Готовый блок достают из формы и убирают на место естественной сушки для набора твердости и прочности. Главное условие – избегать попадания прямых солнечных лучей. Применять готовую продукцию можно лишь спустя 3 недели.

Блоки для столбчатого фундамента

Таким образом, возведение столбчатого фундамента из блоков определенного размера доступно всем. Главное — провести правильные расчеты и соблюдать рекомендации специалистов.



Столбчатый фундамент из блоков своими руками: расчёт материалов и устройство

Строительство любого здания начинается именно с того, что закладывается фундамент. Столбчатый фундамент из блоков своими руками возвести на самом деле не так уж и сложно. Для этого не требуется каких-либо навыков и большого опыта строительства домов. Зачастую такой тип фундамента делают те, кто хочет сделать дом быстро и с минимальными вложениями. Единственное, что необходимо учитывать при строительстве – это то, что сама конструкция дома не должна быть слишком громоздкой, этот вариант идеален для облегченной конструкции.

Некоторые преимущества данного вида фундамента

  • Простота конструкции.
  • Высокая скорость возведения.
  • Не требуется высокого профессионализма в строительной области.
  • Нет необходимости в привлечении строительного оборудования и различных машин.
  • Справиться сможет даже один человек.

Их существует несколько видов, которые отличаются по стоимости, надежности, долговечности и другим параметрам. Наиболее дешевым вариантом такого вида фундамента является фундамент для деревянного дома.

Столбчатый фундамент представляет собой необходимое количество столбов, которые располагаются под стенами и несущими конструкциями, а также в углах будущего здания.

Материал для столбов

Далее мы рассмотрим, как сделать столбчатый фундамент из блоков, с чего нужно начинать, на какие моменты обращать пристальное внимание и так далее. Итак, начинать работу необходимо с того, что требуется определить, из чего будут делаться сами столбы, то есть какой материал при этом будет применяться. Есть несколько вариантов:

  1. Это может быть кирпич – отличительными чертами его является то, что он более долговечный, прочный и надежный. Однако он не защитит ваши постройки, если будут наблюдаться такие явления как движение грунта. При выборе данного материала вам предстоит значительный объем земельных работ, которые необходимо проводить предварительно.
  2. Широко применяется дерево, это позволяет значительно сэкономить деньги, выделенные на строительство. Но если вы все же решили использовать дерево, то необходимо обратить внимание на предварительную обработку материала для повышения долговечности и устойчивости к внешним факторам окружающей среды. Для этого делают обжиг и покрывают древесину специальными защитными средствами. При этом также специалисты рекомендуют использовать гидроизоляционные материалы.
  3. Очень прочными и надежными будут столбы из монолитного бетона – этот вариант следует выбирать, если вы хотите обеспечить максимальную прочность на растяжение и сжатие. Этот материал наиболее надежный и прочный из всех возможных. Но основу рекомендуется армировать.
  4. Также встречаются столбы из бутового камня.
  5. Плитняк – также отличный вариант для столбов.

То, какой материал вы выберите, несомненно, отразиться как на надежности, долговечности, прочности, так и на стоимости материала, что впоследствии отразится на стоимости целого здания. Также при выборе материала необходимо учитывать параметры и тип самой конструкции будущего здания.

Виды зданий

В свою очередь здания подразделяются на некоторые виды, рассмотрим некоторые из них:

  • Здания легкой конструкции – к ним относятся хозпостройки, террасы, беседки, навесы и многие другие.
  • Более габаритные конструкции, такие как постройки до двух этажей.
  • Легкие постройки, такие как цеха и навесы.

Для того чтобы сделать самому столбчатый фундамент, вам потребуются рекомендации специалиста. Это сможет защитить вас от необдуманных действий и сделать все так, как положено для того, чтобы конструкция прослужила как можно более продолжительное время и радовала не только вас, но и ваших близких.

Расчет расхода материала

Для того чтобы правильно рассчитать расход материала, необходимо воспользоваться математическими формулами. Знания должны быть на минимальном уровне. Формулы подбирать можно самостоятельно в зависимости от вида столбиков. Рассмотрим на примере.

Вам требуется столбчатый фундамент из блоков 20х20х20 см. В качестве материала используется бетон. Тогда площадь сечения равна S=0.002*0.002=0.000004 м2. Следовательно, расход бетона на один столбик будет равна 0,002*0,000004=0,00000008 м3. Для того чтобы определить полный расход бетона необходимо количество столбиков умножить на расход бетона на один столбик.

Также если вы делаете бетонные столбики, то обязательно обратите внимание на то, что их необходимо армировать, для того, чтобы они могли противостоять сжатию и изгибу.

Рассчитать расход арматуры не сложно. Необходимо учитывать параметры самих столбиков в первую очередь. Так для столбиков, высота которых не превышает 1 метр, а диаметр сечения до 20 см достаточно двух прутьев с сечением около 10 – 12 мм. Далее чем больше длина столбика и диаметр сечения, тем большее количество прутьев используется. По горизонтали столбы армируются проволокой сечения 6 мм с гладкой поверхностью на расстоянии 50 – 70 см.

Столбчатый фундамент из блоков имеет массу преимуществ, среди которых можно выделить простоту возведения, с таким видом работ вполне может справиться один человек. Но для того, чтобы все работы были выполнены качественно, необходимо определить четкий алгоритм действий, чтобы все работы проводились поэтапно. Итак, вы выбрали место для постройки, определились с материалом, рассчитали его расход, теперь вам необходимо произвести подготовку места для строительства. Очень важно знать некоторые данные о том, какими параметрами и характеристиками обладает данная местность. К ним относятся такие природные факторы как промерзания почвы, высота грунтовых вод и так далее. Вы, конечно, можете пренебречь данными характеристиками, в этом случае никто вам не сможет гарантировать то, что здание в скором времени не подвергнется разрушениям или вы можете вложить нерационально средства.

Алгоритм действий

Далее для того чтобы сделать столбчатый фундамент из блоков своими руками вам нужно будет четко определить что за чем делать. Вот примерный дальнейший алгоритм действий.

  1. Подготовка участка для строительства. Необходимо убрать мусор. Затем верхний слой почвы снимают, примерно 5 – 10 см.
  2. Производится процесс разметки. Здесь необходима внимательность и четкость. Не пренебрегайте измерительными средствами.
  3. Производятся земельные работы, а именно нужно копать ямы под столбики. Их также нужно делать по расчетам и рекомендациям специалистов.
  4. Укладывайте дренаж. Это примерно 15 см песка и 5 см щебня. Утрамбовка.
  5. Сверху покрываете гидроизоляционными материалами.
  6. Устанавливаете опалубку.
  7. Закладываете арматуру.
  8. Заливаете бетон.
  9. После всех этих действий требуется перерыв. Перерыв необходим для того, чтобы бетон приобрел то состояние, при котором ваш фундамент был наиболее прочным.

Для того чтобы столбчатый фундамент из бетонных блоков обладал высокими показателями надежности и прочности, столбики не рекомендуется оставлять на зиму без нагрузки. После того, как столбы готовы, их накрывают рубероидом. Через 7 дней опалубку можно будет снять, а сами столбы запрещено нагружать в течение месяца.

Что же касается самой опалубки, то зачастую берут доски, ширина которых от 100 до 150 мм, а длина 40 мм или ДСП, также часто применяются железные листы. В некоторых случаях принимается решение сделать опалубку несъемной, тогда специалисты рекомендуют воспользоваться железными трубами, диаметр которых превышает 100 мм.

Установка столбчатого фундамента из блоков – это процесс достаточно трудоемкий, но его нельзя назвать уж очень сложным. И если подойти к этому процессу со всей ответственностью, то у вас обязательно все получится так, как вы задумали. Данный вариант является наиболее простым. Но данный вариант не используется при возможности горизонтального сдвига грунта, также не возводятся массивные конструкции и важно обращать внимание на тип грунта, не подойдет в данном случае торф или глина.

Фундамент из столбиков является прекрасным выходом из ситуации, когда у вас не так много времени, средств и вы не сильны в работе строителя. Данный вариант поможет в значительной степени уменьшить показатель осадки земли. Такой вариант также подойдет для таких зданий, в которых не предусмотрен подвал, а сами стены не тяжелые.

С помощью такого варианта фундамента можно построить не только хозпостройки, можно также возвести дом или гараж.

плюсы и минусы, особенности, инструкция по этапам, расчёты и ремонт

Постройка любого дома однозначно начинается с возведения фундамента. Для долговечности строения основание его должно быть правильно заложенным. Существуют разные виды фундаментов, однако именно столбчатый фундамент из блоков является самым простым и дешевым. Вот почему он подойдет для тех, кто хочет сэкономить на стройке.

Столбчатый фундамент отлично сочетает в себе надежность и высокое качество при небольших денежных затратах. Именно этот вид основания предпочитают из-за его видимых достоинств:

  • отсутствие предварительной гидроизоляционной работы;
  • надежный;
  • универсальный, поскольку подходит для абсолютно любого грунта;
  • экономичный, по сравнению с железобетонной конструкцией денежных средств понадобится в два, а то и в три раза меньше;
  • для устройства конструкции своими руками не требуется никаких специальных навыков и наличия специальной техники.

Фундамент на столбах из блоков

Именно благодаря своим преимуществам данный вид основания используется для строительства малоэтажных домов. Особой популярностью пользуется опорно-столбчатый фундамент из блоков.

Недостатки

Говоря о недостатках данного вида, имеют в виду ограничения. Среди них:

  • это временная конструкция, которая требует постоянно реконструкции или замены;
  • можно монтировать только в теплое время года;
  • подходит не для каждого типа грунта. Слабая, рыхлая, подвижная почва исключает возможность постройки такого основания.

Особенности строительства

Этот вид фундамента используется для тех домов, в которых не предусмотрено строительство подвала. Невысокая его стоимость, а также простота монтажа позволяет использовать и при строительстве малых строений.

При возведении такого основания берут уже готовые блоки, изготовленные из бетона. На одну опору берут четыре таких блока. Размер одного блока 20х20х40 см. Количество же опор полностью зависит от размеров строения, а также его проекта.

При строительстве нужно тщательно следить за тем, чтобы соблюдалась технология возведения основания. В частности, рекомендуется следить за тем, чтобы столбы располагались под углами строящегося здания, в местах, где стены будут пересекаться, а также под всеми тяжелыми простенками, а также по всему периметру в двух метрах друг от друга.

Для более тяжелых зданий лучше использовать столбчатый фундамент из блоков 20х20х40 с использованием ростверка. Это позволит увеличить устойчивость, исключить возможность его смещения. Ростверк – это балки, иногда плиты, которые расположены сверху возводимой конструкции основания и применяются с целью разгрузки наземной части. Материалами для ростверка бывают железобетон и бетон, реже – дерево и металл.

Основные этапы работы

Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.

  1. Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
  2. План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ.

    Устройство столбчатого основания

  3. Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
  4. Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
  5. Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
  6. Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см.

    Подготовка к заливке столбов

  7. Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
  8. Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия.

Расчет столбчатого фундамента

Для обустройства фундамента, в котором вы будете уверены, необходимо однозначно произвести оптимальный расчет. Сделать это можно с помощью специальной программы. Но, несмотря на это, программе нужно дать определенные параметры, измерить которые нужно будет вручную. А именно:

  1. Глубина, на которую будет заложено основание. Данные показатели никак нельзя упускать.
  2. Местоположение будущего дома, а именно, учитываются склон, равнина и другие параметры.

Все остальные расчеты программа сделает сама.

Расчёты фундамента необходимы

Процесс строительства столбчатого фундамента требует тщательной подготовки и наличия определенных данных, отталкиваясь из которых вы уже будете выполнять строительство. В частности вы должны учитывать:

  • Глубину расположения грунтовых вод, в том числе и возможные колебания в зависимости от времени года.
  • Среднюю температуру в зимний период, а также глубину возможного промерзания почвы.
  • Характеристики грунта.
  • Будущий вес дома, с учетом его интерьера (данный параметр может быть приблизительным).
  • Будущий вес столбчатого фундамента.
  • Сезонные нагрузки, такие как, наличие ветров, снежного покрова.

Еще одним важным элементом для расчета фундамента является определение несущей способности грунта. Вычислить этот параметр легко. Для этого нужно определить тип грунта, рассчитать максимально возможную нагрузку самого столба на грунт (вес столба в расчетах также нужно учитывать), а затем проверить с допустимой нагрузкой конкретного грунта.

Ремонт столбчатого фундамента

Бывают случаи, когда уже возведенный фундамент нуждается в реставрации или ремонте.

В отличие от процесса его строительства, который выполняется по строгой технологии, ремонт и реконструкция строго индивидуально. Только так можно добиться эффективного результата и наслаждаться строением долгие годы.

Зачастую ремонт такого фундамента означает устранение наклона самих столбов. Для этого поднимается дом с использованием специального домкрата, после чего несущие столбы подкапываются, а затем выравниваются. В конце заново заливаются бетоном и засыпаются грунтом. Данную процедуру рекомендуется повторить через год, но на идеальный результат все же лучше не надеяться. Поэтому профессионалы выполняют следующие действия:

  1. Поднять строение и поставить его на временные опоры.
  2. Извлечь покосившиеся столбы.
  3. Вырыть траншею вокруг дома, в которую нужно уложить песчаную подушку.
  4. Сделать армирующий пояс, который в последствие залить бетонным раствором.
  5. Дать время фундаменту застыть и установить на него опорные элементы.
  6. Дом опустить уже на новую конструкцию. В конце необходимо отрегулировать двери и окна, чтобы они легко открывались и закрывались.

Ремонт фундамента требует своевременно принятых мер, для того, чтоб строение служило долгие годы.

Столбчатый фундамент из блоков своими руками

Столбчатый фундамент из блоков является оптимальным решением для строительных работ маленьких зданий, бань и сараев. Если сделать монтаж правильно, то можно добиться максимального уменьшения нагрузки на почвенный слой. Стоит отметить, что данный тип основания имеет достаточно маленькие затраты и при этом высокий уровень качества. В нашей статье мы ознакомимся подробнее с особенностями таких фундаментов.

Назначение фундамента

Столбчатый фундамент из блоков является оптимальным решением для строительных работ маленьких зданий, бань и сараев

Любое строительство дома своими руками начинается с закладки основания. Главное целью данного элемента конструкции является транспортировка объёма нагрузки на почвы. Монтажные работы фундамента дело требующее больших затрат, но на сегодняшний день есть множество вариантов экономии.  Одной из недорогих технологий и есть блочная система.

Стоит отметить, столбчатый фундамент из блоков имеет огромное количество достоинств перед другими типами построек. К таким характеристикам относятся следующие показатели:

  • Высокий показатель прочности строения;
  • Устойчивость от воздействия агрессивной среды;
  • Стойкость к морозу;
  • Долгая эксплуатационная возможность;
  • Низкая стоимость;
  • Большой ассортимент изделий из железобетона;
  • Разнообразие размеров и габаритов деталей, поэтому можно подобрать нужную величину.

Внимание! Именно по таким плюсам многие специалисты и останавливаются на таком виде фундамента. Плюс ко всему необходимо отметить, что на строительные работы уходит небольшое количество времени.

Виды фундаментов из блоков

Основание из бетона – это один из самых популярных типов построек такого назначения

Основание из бетона – это один из самых популярных типов построек такого назначения. В большинстве случаев встречаются такие фундаменты в строительных проектах небольших построек. Это такие объекты, как бани, хозяйственные здания, цехи, маленькие строения и т.д.  Выполняя расчет величины глубины необходимо обязательно брать во внимание особенности почвы. По критерию относительно уровня промерзания они бывают такой разновидности:

  • Заглубленные виды – глубина такой закладки 1 метр ниже уровня промерзания земли. Стоит отметить, что их применение актуально на участках глинистых почв.
  • Малозаглубленный фундамент из бетона – погружается на глубину до 0,7 метра. Такое основание обычно встречается на песчаных и скалистых участках.

Если рассматривать строительную технику для выполнения данного типа строения, можно использовать два существующих способа:

  • Подушечный метод;
  • Стеновая техника.

Первый тип по своей форме напоминает трапецию. Особенность такого основания заключается в способности увеличивать территорию опоры. Чаще всего такую технику можно увидеть при обустройстве первого ряда подошвы. Стоит отметить, что именно такой подход может обеспечить максимальный уровень устойчивости строительного объекта.

Метод стеновой конструкции имеет четырехугольную форму. В некоторых случаях делаются специальные вырезы по бокам, которые необходимы для организации максимальных стыков. Блоки из бетона применяются для подземного и наружного устройства основания. На сегодняшний день существует еще одна классификация блоков, которые разделяются по признаку заглубления:

Рекомендуем к прочтению:

  • Цельные установки без отверстия – ФБС;
  • Конструкции, имеющие прорезы для выхода коммуникации – ФБВ;
  • Блоки П-образного строения – ФБП.

Внимание! Очень важным моментом является наличие отверстий для проложения коммуникационной система. В противном случае вам придётся делать их своими руками.

Монтаж своими руками

Для выполнения основания из бетона своими руками лучше выбирать блоки 20 на 20 на 40 см

Столбчатый фундамент из блоков выполняется такими же действиями, как и для других материалов. Первое, что нужно выполнить – это произвести расчеты и поставить все необходимые отметки. Стоит учесть. Что должны располагаться во всех уголках и пересечениях стен. Расстояние от одного столба к другому должно не превышать 3 метра. Если не соответствовать этой норме, то может образоваться деформация конструкции.

Для выполнения основания из бетона своими руками лучше выбирать блоки 20 на 20 на 40 см. Плюс к этому, можно использовать полнотелые или пустотелые типы. Все детали конструкции скрепляются между собой раствором из цемента.

Внимание! Если выполняется постройка легкого здания, то можно не использовать раствор, а просто выкладывать плиты одну на одну.

Выполняя монтаж из бетона делать скрепление блочных элементов в определенной последовательности. Такое основание имеет стойкость к высокому объёму нагрузки. Это происходит благодаря наличию в конструкции ростверка, который распределяет давление между сваями. Своими руками его можно сделать в таких видах:

  • Объединением оголовок свай, что образует плиты;
  • Основание, где соединение происходит между соседними сваями.

Внимание! Самым оптимальным вариантом есть создание монолитного ростверка из железобетона. Такой  тип имеет высокую практичность и легкую возбудимость.

Завершающим этапом являются такие действия настила гидроизоляции и укладка бруса. Это очень необходимые процессы, поэтому давайте ознакомимся с ними подробнее.

Рассчитываем нагрузку

Необходимым действием для строительных работ фундамента из бетона своими руками считается выполнение расчётов его нагрузочной способности

Необходимым действием для строительных работ фундамента из бетона своими руками считается выполнение расчётов его нагрузочной способности при разных сезонах года. Эта необходимость возникает из-за возможности разрушений при большом весе зданий. Так, если вы планируете, монтаж небольшого помещения, то вам идеально подойдет столбчатое основание.

Как же определить величину нагрузки? Для этого нужно учитывать предельный уровень нагрузки на 1 куб. см, который равняется 0,5 кг. Стоит учесть, что такие показания применимы для торфяного или высушенного участка. Если вычисления показывают, что давление вашей постройки вкладывается в поставленные рамки, то вы смело можете устанавливать такой фундамент своими руками.

Внимание! При таких математических действиях нужно брать во внимание такие показатели:  все значения масс постройки, мебели, фундамента, снега и ветра.

Большинство таких значений вы найдете в вашем проекте, который должен иметь все данные об особенностях климатических характеристик в вашем регионе. В том случае, когда все монтажные работы вы выполняете самостоятельно, то и расчет должен выполняться вами своими руками. Стоит учесть, что комфортнее и надежнее все-таки доверить все работу специалистам, так как от правильного определения величин зависит устойчивость и долговечность конструкции.

Рекомендуем к прочтению:

Определяем уровень промерзания почвы и поверхностных вод

Данная величина актуальна для расчета значения глубины закладки основания

Данная величина актуальна для расчета значения глубины закладки основания. Такие цифры можно легко найти в справочных материалах. Далее вам следует придерживаться основного правила, что фундамент из бетона должен располагаться ниже на 0,4 метра, чем показатель уровня промерзания земли.

Внимание! Если уровень промерзания почвы достигает полметра, то основание постройки должно закладываться на глубину 0,9 метра.

Помимо этого фактора, при строительных работах необходимо брать во внимание, где протекают поверхностные воды. Существует такое требование: чем выше водный поток, тем ниже должна осуществляться закладка конструкции. Так, например, если участок земли очень насыщен поверхностными водами, то фундамент может погружаться и на два метра.

Выполняем расчет материалов

Для того чтоб выяснить количество столбов для постройки основания своими руками следует учитывать некоторые данные

Получив вышеперечисленные данные можно начинать определять, сколько же материалов вам пригодится для данных работ. Выполнять такую задачу следует, отталкиваясь от объёма нагрузок. Итак, для того чтоб выяснить количество столбов для воспроизведения основания своими руками следует учитывать следующие данные:

  • Столб необходимо устанавливать под всеми углами наружной части постройки;
  • На каждом соединении внутренней перегородки;
  • Расстояние между ними должно варьироваться от 1,5 до 2 метров;
  • Величина высоты должна превышать на 15 см уровень земли. Эта норма необходима для будущего монтажа на них ростверка.

Внимание! Следует брать во внимание песчаную подушку, ингредиенты на раствор и материалы для гидроизоляции.

Разметка территории

Устанавливаем разметки столбов, которые должны быть идентичными с планом проекта

При выполнении строительных работ по возведению фундамента из бетона следует придерживаться такой пошаговой инструкции:

  1. Выполняем очистку площади от верхнего слоя земли, соблюдая глубину 15 см. Можно также избавить территорию под домом от флоры.
  2. Совершаем выравнивание участка;
  3. Далее устанавливаем разметки столбов, которые должны быть идентичными с планом проекта. Стоит учесть, что можно применять арматуру или обрезок труби, которые нужно позабивать по намеченным точкам.
  4. Проверяем соответствие всех величин и углов. При совершении всех действий следует соблюдать дистанцию между объектами 1,5 – 2 метра.

Бур отверстий

Стоит отметить, что данную строительную задачу выполняют специальным аппаратом – буром

Последующим этапом работ есть создание ям под блоки. Стоит отметить, что данную строительную задачу выполняют специальным аппаратом – буром, и размеры углублений должны быть шире, чем бетонные плиты, так как будет выполняться гидроизоляция. При небольшой глубине, величину необходимо увеличивать на 15 см с каждой стороны.

Внимание! Если показатель глубины превышает отметку метра, яму нужно сделать более широкой. Чтоб легко можно было выполнить штукатурку. После окончания данного процесса нужно утрамбовать землю.

Укладывание блоков в столбы

Следующим действием есть выкладывание блоков на вязкий раствор из бетона. Учтите, что постоянно необходимо следить за возведением столбов по вертикали, потому, что потом исправить это будет сложно и очень дорого. Чтоб выполнить этот процесс правильно, нужно применять такие инструменты, как уровень, отвес и нитку.

Внимание! В случае высоты столба больше метра, его установку нужно выполнять при помощи  опалубки.

Гидроизоляция

Чтоб повысить прочность будущего здания, нужно выполнять герметизацию

Чтоб повысить прочность будущего здания, нужно выполнять герметизацию всех стыков в конструкции. Выполнить данное действие можно при помощи мастики, пленки или мембраны. В случаи применения мастики нужно ждать ее полного высыхания, а потом уже продолжать работу. Данная норма позволить не потерять целостность постройки.

Внимание! Пустоту между основанием и стенками скважины нужно заполнять землей, а потом утрамбовывать ее.

Столбчатый фундамент из блоков своими руками. Устройство столбчатого фундамента из блоков 20х20х40

Выбор разновидности фундамента будет зависеть не только от особенностей будущего здания, но и от характеристик грунта, которые следует знать перед началом строительства. Для экономичных и других конструкций с незначительным весом столбчатые фундаменты считаются наиболее выгодными и наиболее подходящими.

Их можно создавать из самых разных материалов, и технология может отличаться, но общая черта состоит в том, что основание будет состоять из опор, заглубленных до необходимого уровня.Столбы могут быть выложены из блоков, отлитых из железобетона. Иногда опоры делают из металлических труб.

Важно помнить

Колонный фундамент из блоков 20х20х40 см не предусматривает наличие подвала. Если для будущего хозяина важен этот критерий, то стоит обратить внимание на другие виды оснований. В качестве наиболее подходящей глубины фундамента выступает 1 м, если условия строительства требуют более внушительной глубины, имеет смысл рассмотреть возможность строительства фундамента из асбестоцементных труб, заполненных бетоном.Ведь укладка блоков ФБС на глубину более 1 м - очень трудоемкий процесс. Более внушительная глубина может быть продиктована некоторыми строительными условиями, типом массы дома или типом грунта.

Когда следует отказываться от столбчатого фундамента из блоков ФБС

В некоторых ситуациях необходимо отказаться от столбчатого фундамента из блоков ФБС. Такие ограничения выражаются в строительстве массивных зданий, стены которых выполнены из тяжелых материалов, таких как стеновые железобетонные блоки или кирпич.Нельзя использовать такой фундамент на тех грунтах, которые имеют менее внушительную несущую способность, среди них: просадка

  • ;
  • глинистый;
  • водонасыщенный.

Подвижные грунты также не подходят для такого фундамента, так как они имеют низкое сопротивление горизонтальным смещающим нагрузкам. Если на территории есть естественные перепады высот более 1 м, то требуется заранее выровнять землю.

Сфера использования

Фундамент из блоков своими руками возводится частными мастерами.Эти основания имеют ограничения по действию и потенциалу. Их можно строить на слабо пятнистых почвах или почвах, не склонных к взбиванию. После возведения цоколя можно построить панельный дом, который обычно одноэтажный.

Если вы начали строительство в регионе, где имеются большие обломочные, плотные скальные или песчаные грунты, несущей способности фундамента из ФБС будет достаточно, чтобы построить полноценный дом из пенобетона, бруса или каркаса. Отлично подходят для такого строительства на валунных, гравийных и галечных грунтах.

Выбор блоков

Перед тем, как сделать столбчатый фундамент из блоков, нужно подобрать материал. Для этого подойдут изделия с маркировкой FBS, технология изготовления которых должна регулироваться ГОСТ 13579-58. Ознакомившись с нормами, можно понять, что для производственного процесса используется бетон марки М-100 и выше, а также сетка, размер которой достаточно широк.

Если вы столкнулись с вопросом, как правильно сделать столбчатый фундамент из блоков, то вам следует усвоить, что железобетонные конструкции довольно крупногабаритные.Их штабелируют краном, потому что вес может достигать 2 тонн. Такие блоки армируются арматурным каркасом из горячекатаной арматуры марки А3. Диаметр стержней будет зависеть от размера блоков и варьируется от 9 до 15 мм. Если речь идет о крупногабаритных блоках, то их можно использовать для ленточных и плитных оснований, на которые впоследствии будут устанавливаться массивные кирпичные конструкции.

Крупногабаритные блоки в частном малогабаритном строительстве используются довольно редко, так как их вес не позволяет производить укладку вручную, для этого необходимо арендовать строительный кран, что зря снижает достоинства фундамента и дешевизну.Для ручной укладки лучше использовать ПБС, в основе которого керамзитобетон. Такие изделия отличаются незначительным весом, а также термостойкими характеристиками. Нередко устройство столбчатого фундамента из блоков 20х20х40 см проводят по той причине, что эти изделия наиболее ходовые, а их вес составляет 32 кг.

Технические характеристики блоков ФБС размером 20х20х40 см

ФБС отлично подходят для создания столбчатых фундаментов, имеют номинальную прочность 150 кг / см 2 .Морозостойкость достаточно высокая и составляет 15 циклов, а способность впитывать влагу достигает 15% от общего объема. Теплопроводность изделий составляет 1,16 Вт / мК. Если вы задумываетесь о том, как построить столбчатый фундамент из блоков 20х20х40 см, следует учитывать преимущества использования таких изделий, они заключаются в высокой скорости работы, а также возможности использования специального клеевого состава или цементно-песчаный раствор.

В этом случае все работы можно выполнять самостоятельно, не прибегая к помощи строительной техники.Однако у этих изделий есть и недостатки, они выражаются в низкой гидрофобности, ведь керамзитобетонные блоки имеют пористую структуру, в результате чего они, как губка, впитывают влагу из почвы. В конечном итоге это может привести к разрушению блока.

Характеристики столбчатое основание из блоков

Столбчатое основание из блоков подходит для построек на основе деревянного каркаса. Не обязательно укладывать бетон, который иногда играет решающую роль.Профнастил также не требуется, поэтому не обязательно приносить на участок большое количество щебня, это касается и других строительных материалов. Для приготовления понадобятся только бетонные блоки, рекомендуемый размер которых составляет 20х20х40 см. Данная технология позволяет сэкономить на строительстве и актуальна в тех случаях, когда нет возможности подвести электричество к участку для бетоносмесителя.

Консультация специалиста

Если необходимо построить баню, гараж или хозяйственное здание, а проект ограничен как в плане реализации, так и в финансовых возможностях, столбчатый фундамент будет лучшим решением.Подходит для любой другой небольшой постройки, к тому же строительство будет завершено в кратчайшие сроки. Можно использовать не только блоки, но и кирпичи, деревянные опоры и асбоцементные трубы. Такие основания обладают высокой несущей способностью и прочностью. Возможно использование ФБС, представленных на рынке, с железобетонными или керамзитобетонными изделиями заводского производства. Они изготавливаются методом вибропрессования и отлично подходят для этой цели.

Подготовительные работы

Если вы решили возвести столбчатый фундамент из блоков, то для начала нужно подготовить участок, для этого его выровняют, очистят от мусора и уберут верхний слой почвы. Его толщина может достигать предела от 25 до 30 см, все будет зависеть от уклона участка.

Как только место будет готово, можно переходить к разметке, для этого в углах будущей конструкции устанавливаются колышки, измеряются диагонали, это позволит убедиться в точности углов установки.Колышки следует располагать в местах пересечения стен, соединение кольев осуществляется по линии прохода стен с помощью шпагата.

Земляной грунт

Столбовый фундамент из блоков требует колодцев для установки столбов. Для этого лучше использовать ручную дрель, доходящую до нужного уровня. Яму можно расширить лопатой. При использовании бетонных блоков с указанными выше размерами размеры скважины должны быть следующими: 50 х 50 см.Глубина будет зависеть от климата, в котором ведется строительство.

Важно учитывать глубину промерзания почвы. Если в вашем регионе он составляет 50 см, то необходимо углубить скважину на 90 см. После того, как колодцы сформированы во всех углах, необходимо вырыть колодцы в местах пересечения стен. Тогда пазы следует расположить под будущими стенами, расстояние между ямами должно быть 2 м. Если вы решили возвести столбчатый фундамент из блоков, то на следующем этапе можно переходить к формированию столбов.

Работы на опорах

На дно каждой ямы насыпается щебень, который будет служить дренажным слоем. Это особенно важно при сезонных перепадах температур. Как только подготовка будет завершена, можно сделать подушку из раствора, на который устанавливаются первые блоки. Следующие два нужно укладывать сверху, располагая их перпендикулярно. Чем меньше вы сделаете шов между камнями, тем надежнее будет основание.

Столбы должны быть подняты так, чтобы над поверхностью земли они возвышались на 30 см и более.Важно следить за тем, чтобы поверхность таких опор была горизонтальной. После укладки всех столбов их нужно защитить слоем гидроизоляции. Это защитит основание от влаги, которая может вымыть раствор из кладки и разрушить блоки под воздействием низких температур.

Заключение

Если вы все еще не можете определиться, стоит ли итеративно строить мелкозернистый столбчатый фундамент из блоков, следует учитывать, что минус гидрофобность этих изделий решается гидроизоляцией основания.Минимальное расстояние между опорами должно составлять 1,5 м. А если строительство ведется на проблемном грунте, шаг можно уменьшить до 1 м.

p >>

Опорно-столбчатый фундамент: особенности, преимущества

Если вы хоть раз занимались строительством частного дома или любой другой постройки, то наверняка, как и многие будущие домовладельцы, постарались сэкономить на этапе планирования бюджета и строительства. Когда люди преследуют такую ​​цель, они стараются снизить затраты на наиболее затратных этапах строительства.Возможно, вы в их числе, тогда вам будет полезна представленная ниже информация.

Эффективное и разумное решение в этом вопросе - использование максимально доступного и простого стоечно-столбового фундамента, заменяемого дорогостоящим саморезом или неглубоким основанием. Добиться положительного результата удастся при соблюдении строительных технологий и норм.

Основные характеристики

На первый взгляд столбчатый фундамент может показаться слабым, но на самом деле демонстрирует надежность. Если соблюдать правила строительства, конструкция будет готова прослужить даже дольше, чем сама постройка.Помимо долговечности, можно выделить несколько отличительных черт, среди которых:

  • впечатляющая скорость строительства;
  • низкая стоимость;
  • минимальная гидроизоляция опор;
  • возможность использования опор на любом типе грунта;
  • Идеальность такого фундамента для деревянных построек.

Почему стоит выбрать столбчатый фундамент

Столбчатый фундамент поддерживает опору в короткие сроки, что особенно важно по сравнению с монолитными основаниями.В первом случае время строительства сокращается в несколько раз. Сравнивая такие основы с лентой, можно понять, что первое выигрывает, когда дело касается цены. Ведь строительство опор обходится в 2 раза дешевле.

Такой фундамент можно строить на всех типах грунтов, за исключением заболоченных земель и скал. Такие почвы не позволяют копать ямы для установки опор. Когда дело касается строительства деревянного дома, столбчатый фундамент - лучшее решение, поскольку он обеспечивает вентиляцию здания и исключает увлажнение деревянного пола.

Основные преимущества

Столбчатый фундамент так популярен по той причине, что имеет множество преимуществ. Помимо прочего, следует выделить возможность использования этого типа фундамента для небольших каркасных домов и бань. Использование столбчатого фундамента при строительстве дома позволяет снизить вероятность набухания грунта до приемлемого минимума, что не сказывается на ресурсе конструкции.

Для этого по периметру фундамента разместим водостоки на уровне подошвы.Ростверк в этом случае опускается ниже уровня земли на 30 см, а шторка утепляется на глубину 30 см. Это условие можно использовать для фундаментов любой конструкции, но сваи устанавливаются с меньшим строительным бюджетом и небольшими трудозатратами.

Дополнительные преимущества

Опорно-столбчатый фундамент, плюсы и минусы, которые следует учитывать перед началом работ, можно возводить не только на ямчатом грунте, но и на рыхлом грунте, последний как минимум будет отложен в течение эксплуатация здания, что объясняется незначительной массой опор по сравнению с лентой неглубокого фундамента.Для коттеджа из кирпича идеально подойдет описанная технология строительства, что особенно актуально, когда основание должно быть углублено ниже линии промерзания грунта. Это позволяет сэкономить до 50% бюджета.

Основные недостатки

Перед тем, как приступить к возведению столбчато-столбового фундамента, следует учесть и недостатки, среди которых следует отметить:

  • непригоден для сложной местности;
  • невозможность возведения на непрочных грунтах.

Что касается первого фактора, то есть высоты в диапазоне 1,5 м, будут возникать значительные горизонтальные нагрузки от удара перфорации, что приведет к опрокидыванию колонн. Не использовать описанную конструкцию и в том случае, если на территории преобладают слабые грунты, это актуально для илистых и торфяных грунтов, а также для водонасыщенных глин, имеющих незначительное расчетное сопротивление. Используя достаточно мощный ростверк, можно компенсировать горизонтальные движения почвы.Но в этом случае экономический эффект снизится, поэтому будет проще выбрать плавучую монолитную плиту, для обустройства которой не потребуются внушительные объемы земляных работ.

Отзывы об особенностях техники

Опорно-столбчатый фундамент, отзывы о котором очень положительные, построен по особой технологии. Для этого подготавливаются столбчатые опоры, которые располагаются на гравийной подушке. Далее производится опалубка, куда заливается бетон.По словам владельцев частных домов, кладка опор может производиться из карьерного камня или кирпича. Столбы выполнены из бетонных блоков. Платформы отлиты в виде пирамид, каждый элемент прикреплен к земле.

Опорный столбчатый фундамент из бетонных блоков, по заявлению разработчиков, имеет устойчивость, половина которой зависит от состояния подушки. Если сравнивать неглубокие столбчатые опоры с другими основаниями, то первые позволяют провести качественную и основательную гидроизоляцию, утепление и дренаж днища.

Нюансы работ

Домашние мастера утверждают, что несущая способность и плотность почвы влияют на глубину выемки, где устанавливаются столбы, служащие опорами. Когда строительство ведется на каменной основе или мелком песке, то по земле можно укладывать только щебень слоем 15 см. Опора будет более устойчивой, если соотношение высоты опоры к сечению будет меньше. Слой песка и гравия покрывается гравийной сеткой, которую иногда заменяют плотным геотекстилем.

По мнению специалистов, эта подошва отлично справляется с отводом воды и позволяет обеспечить устойчивость опор на обводненной почве. Мощность и глубина подушки, по словам домашних мастеров, выбирается с учетом величины поперечной нагрузки и жесткости нижнего бортика постройки. Для тонких и вытянутых столбов из асбоцементных труб глубина больше. Если установлены бетонные опоры, то шлифовки поверхности будет достаточно.

Укрепление фундамента

Если вы решили досконально изучить, как укрепить столбчатую опору, то знайте: для этого можно использовать несколько приемов. Особенно это актуально, когда столбчатые опоры выполнены из красного кирпича. Необходимо будет подготовить яму, глубина которой составляет 25 см. Его дно застелено подушкой и забетонировано для установки кирпичной колонны.

Важно подготовить толщину 15 см. Его размер должен быть больше поперечного сечения опоры на 40%.Для армирования бетона необходимо проложить арматурный каркас, который может состоять из трех или четырех стержней. Для этого используют сталь толщиной 8 мм. Опорный каркас следует выкладывать на расчетную высоту кирпича. Для придания прочности следует использовать качественный или гранитный бетон, в который добавлен базальт или мелкодисперсный гранит. Подобным образом собирается столб-столб из бетонных блоков, отзывы о котором гораздо лучше, чем о кирпичных конструкциях. Отличие лишь в том, что раствор для кладки блоков готовится по той же технологии, что и для бетона.

Особенности фундамента из блоков

Фундамент столбец-столб, цена которого составит 200 000 руб. Если в конструкции будет предусмотрено наличие 16 опор, при несоблюдении технологии она может деформироваться. Расставьте опорные элементы через каждые три метра, они должны быть по углам и в местах пересечения стен.

Не делайте опоры слишком частыми, так как это увеличит затраты строительных материалов и сил.В зависимости от неровности сечения выемки для опор могут быть равны пределу от 150 до 300 мм. При небольшом уклоне на площадке одна опора может состоять из 5 блоков, а другая - из одного или двух. Если строительство ведется на ровной площадке, столбы должны иметь высоту не более 3-х блоков, при этом выемка для них составляет 200 мм. Столбчато-столбовой фундамент из блоков выдерживает больший вес здания, если правильно сделать опорные площадки для установки столбов.Это повысит несущую способность почвы.

Опоры подушек могут быть выполнены по-разному. Некоторые подкладывают под блоки тротуарную плитку квадратной формы со стороной 400 мм или 500 мм. Но такой подход нельзя назвать правильным, ведь плитка не рассчитана на повышенные нагрузки и практически всегда трескается, теряя свое предназначение.

Колодку с арматурой лучше заливать в один ряд, для усиления следует использовать дорожную сетку. Однако лучше использовать арматуру, диаметр которой будет от 10 до 12 мм.Такие монолитные участки в разрезе будут иметь квадрат со стороной 400 мм или 600 мм. Их толщина будет равна количеству в диапазоне от 50 до 70 мм. Этот вариант считается более трудоемким, но самым надежным.

Рекомендации специалистов

Не пренебрегайте этапом установки референс-сайтов. Некоторые строители сразу же приступают к установке блоков на песчаную подушку. Если опоры не имеют прочного основания, через некоторое время они начнут «гулять» при первой серьезной нагрузке.Если вы все же решили прибегнуть к этой технологии, блоки в первом ряду должны состоять из двух изделий, а кладку производить внахлест. В поперечном сечении фундаментный столб должен иметь следующие размеры: 400 х 400 мм. Сэкономив время на постройке опоры, вы потратите деньги на покупку дополнительных блоков.

Заключение

Если на территории под застройку достаточно ровный ландшафт, то возведение столбчато-столбового фундамента будет намного дешевле, чем укладка неглубокой ленточной или цельной плиты.Основным недостатком этого решения является лишь незначительное сопротивление опрокидыванию. В связи с этим принимаются меры по снижению силы порки. Но этот недостаток компенсируется преимуществами высокого ресурса, а также возможностью установки на промерзших грунтах. Для столбчатого фундамента обязательным условием является сборный или монолитный ростверк.

p>

Как построить 6 разных фундаментов под навес

Успех или неудача вашего сарая во многом зависит от его фундамента.Даже самые хорошо спроектированные и построенные сараи не прослужат долго, если они установлены на слабом или плохо построенном основании. Поэтому создание прочного и прочного фундамента, возможно, является самым важным шагом в строительстве сарая. Давайте рассмотрим лучшие варианты фундамента для вашего сарая.

Нормальные и морозостойкие

Существует несколько различных типов фундаментов навесов, но их можно разделить всего на две категории: грунтовые и морозостойкие.

Нестандартные фонды

Другое название фундаментного фундамента - плавучий фундамент.Этот тип сидит прямо на земле. Одним из их преимуществ является то, что их легко и быстро построить. Для этого типа фундамента не нужно копать ямы или заливать бетон. Фундамент на уровне грунта достаточен для большинства сараев малого и среднего размера.

Морозостойкие фундаменты

Морозостойкие фундаменты создают больше проблем, чем грунтовые, но они намного прочнее и долговечнее. По этой причине морозостойкие фундаменты часто называют постоянными фундаментами .Хотя этот тип фундамента можно построить практически где угодно, он хорошо работает в местах с более холодной погодой и морозным пучком. Морозостойкие фундаменты обычно изготавливают путем заливки бетонных фундаментов, опор или монолитной плиты. Но вы также можете создать один из столбов-сараев, в котором используется серия высоких круглых столбов или квадратных столбов, вставленных в глубокие ямы. Морозостойкий фундамент идеален - и часто требуется кодекс - для больших навесов.

Нестандартные фонды

Фундамент на уровне земли - это фундамент, который стоит на земле.Это не постоянный фундамент навеса. Поэтому при необходимости его можно переместить. Это может быть моноблочный, полозьевый или каркасный фундамент. Вы бы выбрали один из них, если у вас есть сарай маленького или среднего размера, если вы можете захотеть перенести сарай в какой-то момент или если вы не можете копать землю.

Бетонный блок

Фундамент из монолитных бетонных блоков под навес 10х12

Для строительства данного типа фундамента используется серия монолитных блоков. Их следует раскладывать прямыми рядами, на равном расстоянии друг от друга.Размер вашего сарая и древесина, используемая для перекрытия перекрытий, определят, сколько блоков вам нужно и сколько места будет между ними.

Важно: Не используйте пустотелые стеновые блоки. Со временем они могут треснуть и рассыпаться из-за веса вашего сарая.

Блоки, наиболее часто используемые для наземных фундаментов, имеют толщину 4 дюйма, ширину 8 дюймов и длину 16 дюймов. Существуют также блоки толщиной 2 дюйма, называемые блоками для патио, которые можно установить поверх более толстых блоков, когда необходимо поднять один блок вместе с другими.

Совет: Удалите траву под каждым монолитным бетонным блоком, чтобы представить эрозию почвы. Мы рекомендуем использовать 2-3 дюйма гравия, чтобы покрыть грязь. Утрамбуйте гравий ручным трамбовкой и положите на него блок.

Фундамент на салазках

Фундамент на салазках 4 × 8

Фундаменты с салазками используются для поддержки сараев и других уличных построек более 300 лет. Построить такой фундамент на грунте очень просто. Используя две или более длинные прямые полозья (бревна), положите их на землю параллельно друг другу и на равном расстоянии друг от друга.Постройте на них каркас пола сарая.

На возведение салазок требуется совсем немного времени, и это один из самых простых вариантов. Одним из их преимуществ является то, что они равномерно распределяют вес здания по широкой поверхности. Но лучше всего их использовать на достаточно ровных участках. Обычно салазки изготавливаются из обработанных давлением 4x6, 6x6 и 8x8. Размер может варьироваться в зависимости от размера строящегося сарая.

Наконечник: Если длинные прямые бревна недоступны, салазки могут быть изготовлены путем набора 3-4 гвоздей 2x6 или 2x8, обработанных давлением.После соединения их следует поставить на край.

Каркас деревянный

Фундамент с деревянным каркасом для навеса 10 × 12

Фундамент с деревянным каркасом изготавливается путем сооружения прямоугольного деревянного каркаса и его размещения на гравийной подушке. Строить очень просто. Затем поверх каркаса возводятся стены сарая. Одна из причин, по которой фундаменты с деревянным каркасом так популярны, заключается в том, что они допускают множество вариантов покрытия полов. Например, пространство пола внутри рамы может быть заполнено кирпичом, бетоном, гравием, мраморной крошкой или плитами из голубого камня.Вы также можете просто прикрутить настил, обработанный под давлением. Обработанные давлением 4x4, 4x6 или 6x6 обычно используются для изготовления деревянных каркасов. Угловые соединения внахлест используются для соединения бревен вместе, или они также могут быть уложены друг на друга по два или три бруса и скреплены друг с другом. Для этого подойдут конструкционные винты или длинные ландшафтные шипы.

В качестве альтернативы можно использовать доски 2 × 8 как для внешнего контура, так и для внутренних балок. Обратите внимание, что короткие внутренние балки расположены в шахматном порядке для облегчения установки.

Если площадка не выровнена заранее, можно использовать опоры из бруса 6 × 6 и средней длиной 3 фута (в зависимости от уклона рельефа, который необходимо компенсировать)

Совет: Чтобы древесина не гнила преждевременно, обязательно используйте пиломатериалы, обработанные под давлением, которые рассчитаны на контакт с землей.

Морозостойкие фундаменты

Морозостойкие фундаменты способны выдерживать больший вес, чем обычные фундаменты, поэтому их часто выбирают.Они постоянные, и строительство одного требует нескольких дополнительных шагов. Вы должны копать ниже линии промерзания и использовать бетон и опоры для поддержания структурной целостности фундамента. Этот тип фундамента не сдвинется. Некоторые примеры этого типа включают в себя амбары с столбами, бетонные опоры и фундаменты из бетонных плит. Этот вариант очень полезен для более холодных мест, где отрицательные температуры могут вызвать повреждение фундамента сарая.

Бетонные опоры

Фундамент бетонной опоры для навеса 12 × 12

Фундамент бетонной опоры - это просто бетонный столб, залитый в отверстие в земле.Если вы строите сарай в регионе с холодной погодой, проследите, чтобы отверстия выходили ниже линии замерзания. Это может предотвратить негативное воздействие морозного пучения на ваш сарай. Два или более рядов опор поддерживают каркас перекрытия сарая. Если вам нужно увеличить высоту опоры над землей, выровняйте отверстия трубками из волокнистой формы, которые широко известны под торговым названием Sonotube, а затем заполните трубы бетоном. Каркас перекрытия сарая может быть прикреплен к бетонным опорам с помощью оборудования из оцинкованного металла, например, анкеров для столбов или соединителей балок.Только не забудьте установить оборудование в опоры до того, как бетон затвердеет.

Совет: Морозостойкие фундаменты обычно требуются по нормам для навесов площадью более 200 кв. Футов или выше 12 футов. Однако строительные нормы и правила в разных штатах различаются, поэтому обязательно уточняйте информацию в местном строительном департаменте. точные требования в вашем районе.

Монолитно-бетонная плита

Фундамент из бетонных плит

Фундамент из бетонных плит - лучший выбор для больших хозяйственных построек, которые будут использоваться для хранения тяжелого оборудования, такого как деревообрабатывающие станки, тракторы, лодки, мотоциклы, снегоходы и автомобили.Есть два основных способа заливки бетонной плиты, но только один можно отнести к морозостойкому фундаменту. Это называется монолитной плитой, и пол сарая и стены фундамента по периметру заливаются одновременно. Стены доходят до линии замерзания и обычно имеют толщину от 8 до 12 дюймов. Пол имеет толщину всего от 4 до 6 дюймов, но он армирован проволочной сеткой или металлическими арматурными стержнями.

Фундамент с плавающими плитами

Второй тип бетонного пола известен как плавающая плита или плита на уровне грунта.Это просто слой бетона толщиной от 4 до 6 дюймов, который лежит прямо на земле. Этот тип одноэтажного перекрытия никогда не следует использовать, если строительные нормы и правила требуют наличия морозостойкого фундамента.

Полюс-сарай

Все ранее упомянутые фундаменты предназначены для поддержки каркаса перекрытия сарая. Каркас пола, в свою очередь, поддерживает стены. Совсем другое дело - фундамент сарая: у него технически даже пола нет.

Конструкция столбов-сараев состоит из нескольких ям, вырытых ниже линии промерзания по периметру фундамента.В каждое отверстие заливают бетонные опоры, а в отверстия вставляют высокие круглые столбы или бревна. Поперек опор крепятся горизонтальные балки, а затем к балкам крепятся стены. Голую землю в фундаменте столбов-сараев можно засыпать обработанным камнем, мелким гравием или щепой. Или вы можете залить бетонный пол.

Предварительно сформованная бетонная подушка для фундамента

Один из вариантов - использовать предварительно отформованную бетонную подушку для печенья, она должна быть толщиной 6 дюймов и диаметром 12-16 дюймов.Поместите бетонную подушку в подготовленную яму и поместите в проем пиломатериал, обработанный давлением. Сам яма может быть заполнена гравием или другими сыпучими материалами средней фракции, которые будут действовать как дренаж и удалять влагу из пиломатериалов.

Бетонный столб для фундамента сарая

Следующий способ - бетонировать всю стойку. В зависимости от региона, в котором происходит строительство, может потребоваться дополнительная обработка от гниения части столба, находящейся в бетоне.Пока бетон застывает, необходимо закрепить брус, предварительно выровняв его в вертикальном положении с помощью строительного уровня.

Стойка из пиломатериалов, обработанных давлением,

Третий метод предполагает использование опоры, монтажная арматура которой устанавливается в еще не затвердевший бетон, что и дало само название. После затвердевания пиломатериал, обработанный давлением, устанавливается в опорную стойку с помощью соответствующих креплений.

Бетонный блок с колонной в подготовленной яме

И, наконец, последний метод, который максимально поднимает столб над землей и тем самым лучше всего защищает его от гниения, - это использование пермских колонн.Готовый бетонный блок с колонной опускается в подготовленную яму, на которую с помощью опорной стойки устанавливается пропущенный под давлением брус. Яму можно засыпать чем угодно, поскольку бетон не требует дренажа.

Совет: Так как пол амбара почти на одном уровне с окружающим грунтом, он обеспечивает легкий доступ для тракторов, лодочных прицепов, сельскохозяйственной техники и домашнего скота.

Дополнительные типы фундаментов для рассмотрения

Когда дело доходит до строительства фундамента сарая, у вас есть из чего выбрать.Вот еще несколько вариантов, которые вы, возможно, захотите рассмотреть.

Регулируемое пластиковое основание

Регулируемое пластиковое основание

Небольшие навесы могут не нуждаться в большом фундаменте; особенно, если нынешний ландшафт может хорошо его поддерживать. Для обеспечения прочного и ровного фундамента можно использовать пластиковые домкраты для сараев.

Плюсы:

  • Установить очень быстро и легко
  • Быстрое выравнивание
  • Сарай будет очень близко к отметке земли
  • Отличный вариант как для маленьких, так и для больших навесов

Минусы:

  • Есть возможность затонуть со временем
  • Этот тип фундаментного материала доступен не везде
  • Возможно, это не лучший выбор, если земля наклонная.

Регулируемое металлическое основание Регулируемое металлическое основание для фундамента сарая

Домкраты для сарая работают точно так же, но они могут быть более подходящими, в зависимости от того, на чем строится сарай.Они хорошо работают, когда земля имеет уклон и ее нужно сделать ровной.

Плюсы:

  • Относительно недорого
  • Легко установить
  • Их можно перемещать вверх и вниз с помощью лишь некоторых основных инструментов

Минусы:

  • Важно проявлять большую осторожность, чтобы фундамент мог выдержать нагрузку сарая и всего, что находится внутри.
  • Будет сложнее переместить сарай, если его нужно переместить
  • Вам понадобятся люди, которые помогут вам правильно установить

Фундамент с пластиковой решеткой

Пластиковая решетчатая фундаментная система

Существует несколько пластиковых решетчатых систем, специально разработанных для использования в качестве фундамента навеса.Они могут стать отличной альтернативой использованию бетонных плит. Пластик легкий, поэтому с сетками очень легко обращаться. Обычная ручная пила может вырезать и придавать им форму, а их воздушные ячейки сохранят сарай сухим.

Плюсы:

  • Пластик - отличный вариант для легкого навеса, потому что он будет выглядеть более естественным
  • Пластик отводит воду естественным путем
  • Пластик устойчив к ультрафиолетовому излучению
  • Этот тип фундамента под навес очень легко установить самому человеку
  • Перемещение очень просто

Минусы:

  • Этот тип фундамента склонен к гниению и может не прослужить так долго, как хотелось бы
  • Пластик очень легкий, что может означать, что он легко перемещается.
  • Сарай необходимо закрепить, чтобы он не мог сдвинуться с места

Есть несколько пластиковых решетчатых систем, специально разработанных для использования в качестве фундамента сарая.Они могут стать отличной альтернативой использованию бетонных плит. Пластик легкий, поэтому с сетками очень легко обращаться. Обычная ручная пила может разрезать их и придать им форму, а их воздушные ячейки сохранят сарай сухим.

Основание для подпорной стенки

Фундамент с подпорной стеной

Наконец, если эрозия вызывает у вас беспокойство вокруг участка, на котором вы собираетесь построить сарай, вы можете рассмотреть вариант фундамента с подпорной стеной. Конечно, для этого потребуется немного больше работы. Но выгода того стоит.

Плюсов:

  • В зависимости от используемого материала фундамент будет очень прочным
  • Этот тип фундамента для сарая обычно является очень привлекательным вариантом
  • В зависимости от используемого материала фундамент этого типа может выдерживать любые погодные условия.

Минусы:

  • Фундамент может сломаться и требует ремонта
  • Этот тип фундамента, вероятно, будет дороже построить
  • Особое внимание следует уделить правильной опоре и дренажу

Сравнение фундаментов навесов

У каждого типа фундамента под навес есть свои достоинства и недостатки.Выбор подходящего типа навеса действительно зависит от нескольких факторов:

  • Сарай какого типа вы строите.
  • Благоустройство территории, на которой вы работаете.
  • Какая погода обычно бывает в вашем районе.

Следующая таблица может помочь вам в принятии решения.

Сарай Тип Экономичный Легко перемещать Водонепроницаемость Хорошо для склонов Отличная поддержка Подходит для автомобилей
Регулируемое пластиковое основание
Регулируемое металлическое основание
Пластик
Древесина
Бетонная тротуарная плитка
Заливное бетонное основание
Фундамент для пирса
Основание типа подпорной стенки

Начните работу над фундаментом под навес сегодня

Теперь, когда вы знаете, какой фундамент под навес подходит вам, узнайте, как построить пол под навес.Мы надеемся, что информация, которой мы поделились с вами сегодня, была полезной.


Джозеф Труини - ведущий телешоу Today’s Homeowner и один из ведущих еженедельника Today’s Homeowner Radio Show . Он написал три самых продаваемых книги о строительстве сараев и живет в Роксбери, штат Коннектикут.

Размеры, формы и отделки бетонных блоков (CMU)

Бетонные блоки, также известные как блоки бетонной кладки или CMU, обеспечивают очень прочные структурные и неструктурные перегородки.Обычно они используются в качестве опорной стены, которая покрывается отделочным материалом или выставляется в утилитарных помещениях, таких как механические помещения или подвалы. Их можно покрасить, чтобы получить более чистую отделку, но они также производятся с другой отделкой, которая помогает улучшить эстетическое качество по сравнению с традиционным серым CMU.

Номинальные и фактические размеры

Как и кирпич, блоки управления имеют фактические и номинальные размеры. Номинальный размер CMU равен фактическому размеру плюс ширина шва.Типичные швы из раствора CMU составляют 3/8 дюйма. Номинальный размер соответствует 4-дюймовой сетке, которой следуют другие строительные материалы. На приведенном ниже графике показана разница между номинальными и фактическими размерами.

Бетонный блок - номинальные и фактические размеры

Бетонный блок (CMU), размеры

Бетонные блоки для каменной кладки (CMU) производятся в различных размерах. Их идентифицируют по глубине, т. Е. Толщине стены, которую они создают. Например, 6-дюймовый CMU имеет номинальную глубину 6 дюймов, а 10-дюймовый CMU - номинально 10 дюймов.

Бетонные блоки также бывают половинного размера, что помогает уменьшить необходимость резать блоки в поле по углам или по краям стен. Архитектор всегда должен пытаться проектировать здания, используя номинальные размеры с точностью до ближайшего полблока, чтобы уменьшить количество отходов и трудозатрат из-за резки блоков.

В следующей таблице указаны номинальные и фактические размеры бетонных блоков. Стандартными размерами являются 4, 6, 8, 10 и 12 дюймов, но некоторые производители предлагают другие размеры, не указанные ниже.

CMU Размер Номинальные размеры
Д x В x Д
Фактические размеры
Д x В x Д
4-дюймовый CMU Full Block 4 дюйма x 8 дюймов x 16 дюймов 3 5/8 "x 7 5/8" x 15 5/8 "
Полублок CMU 4 дюйма 4 дюйма x 8 дюймов x 8 дюймов 3 5/8 "x 7 5/8" x 7 5/8 "
6-дюймовый CMU Full Block 6 дюймов x 8 дюймов x 16 дюймов 5 5/8 "x 7 5/8" x 15 5/8 "
Полублок CMU 6 дюймов 6 дюймов x 8 дюймов x 8 дюймов 5 5/8 "x 7 5/8" x 7 5/8 "
8-дюймовый CMU Full Block 8 дюймов x 8 дюймов x 16 дюймов 7 5/8 "x 7 5/8" x 15 5/8 "
Полублок CMU 8 дюймов 8 дюймов x 8 дюймов x 8 дюймов 7 5/8 "x 7 5/8" x 7 5/8 "
10-дюймовый CMU Full Block 10 дюймов x 8 дюймов x 16 дюймов 9 5/8 "x 7 5/8" x 15 5/8 "
Полублок CMU 10 дюймов 10 дюймов x 8 дюймов x 8 дюймов 9 5/8 "x 7 5/8" x 7 5/8 "
12-дюймовый CMU Full Block 12 дюймов x 8 дюймов x 16 дюймов 11 5/8 "x 7 5/8" x 15 5/8 "
Полублок CMU 12 дюймов 12 дюймов x 8 дюймов x 8 дюймов 11 5/8 "x 7 5/8" x 7 5/8 "

Технические характеристики бетонной кладки (CMU)

Производители

CMU должны соответствовать стандартам ASTM при изготовлении бетонных блоков.Стандарты определяют соответствующие материалы, прочность на сжатие, допуск по размерам, влагопоглощение и другие рабочие характеристики.

Бетонный кирпич изготавливается из бетона, подобного бетонному блоку, но бетонные кирпичи изготавливаются в размерах, соответствующих традиционным глиняным кирпичам (т.е. 2 2/3 дюйма в высоту).

Вес бетонных блоков различается в зависимости от плотности используемой бетонной смеси. Существует три классификации CMU: легкие (менее 105 фунтов / фут 3 ), среднего веса (от 105 фунтов / фут 3 до 125 фунтов / фут и нормальный вес (более 125 фунтов / фут 3 ). .Более легкие CMU менее дороги, требуют меньше труда для установки и, как правило, обладают лучшими характеристиками огнестойкости. Более тяжелые блоки имеют тенденцию к снижению передачи звука, имеют гораздо более высокую прочность на сжатие и большую теплоаккумулирующую способность; однако они более дорогие и их установка дороже. Архитекторы должны указать вес CMU, если требуется конкретный вес.

В следующей таблице представлены стандарты ASTM, применимые к бетонным кладкам. ASTM C90 охватывает большинство стандартных конструкций CMU и является стандартом, на который ссылаются коды ICC.

ASTM Designtaion Тип CMU
ATSM C55 Бетонный кирпич
ASTM C73 Лицевой кирпич из силиката кальция
ASTM C90 Несущие бетонные блоки
ASTM C139 КМУ для строительства водосборных бассейнов и колодцев
ASTM C744 Каменная кладка из предварительно обработанного бетона и силиката кальция
ASTM C936 Бетонные блоки с монолитным замком
ASTM C1372 Сегментные подпорные стенки

Формы бетонных блоков (CMU)

Доступно почти бесконечное количество форм CMU.На изображениях ниже показаны наиболее распространенные формы, но вам следует уточнить у местного производителя CMU, нужны ли вам особые формы или отделка.

Отделка поверхности бетонной кладки (CMU)

Как и в случае с формами, существует большое количество вариантов отделки, поэтому вы можете сделать утилитарный серый бетонный блок намного более эстетичным. Обязательно встретитесь с вашим местным представителем CMU, чтобы узнать, какие типы отделки они предлагают и по какой цене.

Цветной CMU

Пигменты можно добавлять как в бетонный блок, так и в раствор.Это позволяет блоку и раствору смешиваться вместе или иметь резкий контраст. Имейте в виду, что цвет модулей CMU будет естественным, даже если они из одной производственной партии. Поэтому важно, чтобы архитектор рассмотрел не менее 3 образцов блоков, демонстрирующих ожидаемые цветовые вариации.

Если цвет должен быть однородным или точным, вы можете рассмотреть возможность окраски блока и раствора. Окраска обычно выполняется внутри, но может также выполняться на внешних поверхностях.Обязательно обратитесь к производителю CMU и поставщику краски, чтобы выбрать подходящую краску для вашей ситуации.

Застекленный CMU

Glazed CMU имеет глазурованное покрытие, напоминающее плитку, с покрытием на основе смолы. Покрытие предлагает широкий выбор цветов, а также некоторые рисунки из искусственного материала. Эти поверхности могут обеспечивать повышенную устойчивость к граффити и химическим веществам. Застекленный CMU покрывается стандартом ASTM C744, но блоки по-прежнему должны соответствовать стандарту ASTM C90 для несущего CMU.

Расщепленный CMU

CMU с разъемной поверхностью изготавливается путем формования двух блоков бок о бок с последующим их механическим разделением после обжига. Это создает очень грубую текстуру, которая, по мнению некоторых, похожа на камень, тем более что агрегаты в блоке также расколоты или обнажены.

Ребристые или рифленые блоки (рисунок выше в разделе «Фигуры») также могут иметь отделку с разделенной поверхностью для добавления дополнительной текстуры.

Разъемный CMU снизу, гладкий CMU сверху

Soft-Split CMU

Soft-Split CMU изготавливается с использованием специальных форм, которые создают вид разделенной поверхности вместо механического разделения блоков.Эффект немного менее грубый, чем при расколотом покрытии. Кроме того, плесень означает, что агрегаты не обнажаются.

Вороненый или полированный CMU

Также называемый CMU с шлифованной поверхностью, бетонные блоки можно полировать или полировать, чтобы обнажить естественные заполнители в бетонной смеси. Важно работать с производителем, чтобы выбрать привлекательный заполнитель и протестировать процесс полировки, чтобы убедиться, что вы получите желаемый эстетический вид.

Пескоструйная обработка CMU

Пескоструйная очистка бетонных блоков каменной кладки также обнажает заполнитель, но также удаляет часть песка и цемента, чтобы создать более грубый вид.Некоторые люди считают, что это создает естественный вид выветривания вместо более гладкого вида полированного или полированного CMU.

Грабли CMU

Рифленые (или бороздчатые) блоки имеют вертикальные передние отметки, нанесенные в процессе формования. Следы граблей не такие глубокие, как надрезанные или ребристые блоки, указанные выше в разделе «Фигуры», но они добавляют привлекательную текстуру блоку. Вы также можете указать, что блоки с насечками или ребрами имеют дополнительный узор с граблями, применяемый для большей текстуры.

Как построить столб или столб

Как построить столб / столб

Видео: как построить столб / столб

Скачать (.pdf)
Практическое руководство № 220

Загрузить
Руководство по установке

Столбы / Столбы создают красивые акценты в любом проекте стены внутреннего дворика.Используйте их в качестве памятников входа, световых столбов или как архитектурный элемент вашего ландшафта. Эти основные шаги помогут вам узнать, как построить простой столб / столб на существующем патио или на земле.


Дом на тротуаре

Установить первый курс

Квадратные стойки вверх

Чередуйте шаблоны

Сложите следующий курс

Закрепите колпачки с помощью клея

Установка на существующие патио или тротуар

Если вы будете строить в районе, где не будет патио или тротуара, см. Приведенные ниже инструкции о том, как построить стеновую панель на грунте

.

Шаг 1. Макет

Угловой блок

Шаблоны макетов постов

Определите местоположение и размещение столба / столба.

Шаг 2. Создание столба / столба

Установите первое блюдо с 4 угловыми блоками длинными сторонами наружу. Выровняйте и выровняйте блоки. При необходимости используйте прокладки, чтобы помочь выровнять блоки, если существующая поверхность, на которой строится, неровная.

Шаг 3. Продолжайте строительство столба / столба

Продолжайте укладывать ряды, чередуя показанные схемы, чтобы сместить швы относительно ряда ниже, пока не будет достигнута желаемая высота.

Не складывайте блоки, используя только один узор (швы не должны образовывать прямую линию во всю высоту столба / столба).

Шаг 4: Завершите свой столб / столб

Закончите столб двумя заглушками. Закрепите заглушки столбов на месте с помощью полоски гибкого клея для бетона вдоль внешнего края верхнего ряда угловых блоков, а затем установите заглушки на место.

Более высокие столбы / столбы потребуют дополнительной устойчивости.См. Инструкции № 140: Создание более высоких столбов / столбов для получения дополнительной информации.

Строительство на земле

Настройка макета сообщения

Выкопайте фундамент

Компактное основание

Выровняйте базу

Построить базовый курс

Смещение узоров

Установка на грунт

Шаг 1. Отметьте макет

Подушечка для фундамента

Определите местоположение столба / столба и проложите первый ряд блока, чтобы определить место, где нужно копать фундаментную подушку.

Шаг 2. Создайте фундамент *

Отметьте местоположение стойки / стойки с помощью лопаты, снимите блоки и выкопайте яму квадратным сечением 24 дюйма (600 мм) и глубиной 4 дюйма (100 мм).

* ПРИМЕЧАНИЕ: Грунт под фундаментной подушкой должен быть плотным материалом хорошего качества. Если встречаются мягкие почвы, их необходимо удалить и заменить дополнительным каменным основанием. Хороший фундамент обеспечит стабильную стойку на долгие годы.

Шаг 3. Заполните

Поместите 4 дюйма (100 мм) основного камня в скважину и уплотните с помощью ручного трамблера.

База дорожно-асфальтоукладчика

Wall Rock

Базовая скала: Использование подходящих материалов для создания основы для панелей важно при строительстве на грунте. Мы рекомендуем использовать уплотняемый материал основы, который представляет собой гравий с различными размерами угловатых или гладких заполнителей, аналогичный стеновой породе, используемой в подпорных стенах, или материалу основного типа для дороги / брусчатки.

Шаг 4: Уровень

Угловой блок

Шаблоны макетов постов

Выровняйте фундаментную подушку. При необходимости внесите корректировки, добавляя или удаляя основной камень.

Шаг 5. Сборка

Установите первое блюдо с 4 угловыми блоками длинными сторонами наружу. Выровняйте блоки, утрамбуйте их и выровняйте.

Шаг 6. Продолжайте строительство столба / столба

Продолжайте укладывать ряды, чередуя показанные схемы, чтобы сместить швы относительно ряда ниже, пока не будет достигнута желаемая высота.

Не складывайте блоки, используя только один узор (швы не должны образовывать прямую линию во всю высоту столба / столба).

Шаг 7. Завершите свой столб / столб

Завершите столб / столб двумя заглушками.Закрепите заглушки столбов на месте с помощью полоски гибкого клея для бетона вдоль внешнего края верхнего ряда угловых блоков, а затем установите заглушки на место.


Полезные советы

Дополнительная информация:

Как герметизировать стены из бетонных блоков

Решения для самостоятельной гидроизоляции

Если внутренняя сторона бетонных блоков постоянно увлажняется или намокает, слейте воду, накопившуюся внутри полых стержней, путем просверливания просверливающих отверстий в нижних блоках (сверло для каменной кладки 3/8 дюйма) и дайте им высохнуть в течение четырех или больше дней (чем сушить, тем лучше).

На влажном бетоне часто можно увидеть высолы (белые минералы) или рост плесени. Небольшое количество высолов можно удалить металлической щеткой или механически с помощью насадки для сверления с проволочным колесом. Для стойких или сильных отложений высолов используйте комбинацию проволочной щетки и кислотного очистителя. Вы можете избежать использования опасных кислот с помощью нашего простого распыляемого средства. Очиститель высолов , который быстро растворяет соли и убивает рост плесени и грибка.Чтобы просто удалить плесень и пятна плесени, используйте BioZap All-Natural Mold & Mildew Cleaner вместо сильных кислотных очистителей и вдыхайте пары от использования хлорсодержащего отбеливателя.

После того, как бетон станет чистым и полностью высохшим, нанесите на стены глубокопроникающий герметик для бетона RadonSeal (прочтите инструкцию по нанесению ). RadonSeal действует путем проникновения под поверхность бетона, внутренней реакции с известью и щелочами и отверждения в виде затвердевшего минерала в микроскопических порах и капиллярах бетона.RadonSeal поможет заблокировать и значительно минимизировать капиллярное просачивание воды и пар через матрицу бетона. В отличие от гидроизоляционных красок или покрытий, RadonSeal не отслаивается и не отталкивается гидростатическим давлением воды.

После высыхания бетонной поверхности и первоначального отверждения RadonSeal закройте отверстия для протекания герметиком, эпоксидной смолой или составом для ремонта бетона.

Совет - Хорошая вентиляция после нанесения или использование вентилятора, осушителя или обогревателя поможет, особенно во влажных помещениях, испарить воду из герметика, чтобы он мог отреагировать и затвердеть до следующего сильного дождя.Если вы имеете дело с чрезмерным количеством грунтовых вод из-за проливных дождей и таяния снега, возможно, в ваших интересах отложить герметизацию бетона до возвращения более сухой погоды.

Колонны для узких пространств

У всех нас есть эта неудобная область в нашем ландшафте, тесная и узкая. Пространство между нашими домами и тротуарами, участки между нашей подъездной дорогой и дворами наших соседей и угловые места, где нужно что-то с высотой, но не большой шириной. Столбчатые растения, которые часто упускаются из виду из-за более цветоносных растений, служат столь необходимой цели в наших пригородных ландшафтах и ​​предлагают решения многих из этих проблем.

Узкие вечнозеленые экраны (олени вряд ли будут жевать):

Нет сомнений в том, что изумрудно-зеленые туи - лучшая вечнозеленая ширма для узких пространств. Тем не менее, они также являются лучшей закусочной для оленей. Таким образом, хотя ни одно растение не является полностью защищенным от оленей, эти две разновидности не находятся на вершине пищевой пирамиды для оленей.

Тейлор Джунипер

Можжевельник виргинский ‘Taylor’

Фото любезно предоставлено Монровией

Достигая от 15 до 20 футов в высоту и от 3 до 4 футов в ширину, можжевельник Тейлора очень сравним по размеру с изумрудно-зеленым арборвитами.Как и все можжевельники, Тейлор требует солнечного света и после укоренения чрезвычайно устойчив к засухе.

Ель обыкновенная столбчатая

Picea abies ‘Cupressina’

Фото любезно предоставлено K G Farms

Это элегантное вечнозеленое растение отличается умеренно высокой скоростью роста, за которым легко ухаживать. Купрессина достигает высоты от 20 до 30 футов и достигает всего от 6 до 8 футов в ширину.

Экраны для высоких и узких лиственных деревьев:

Иногда вечнозеленые растения могут показаться немного подавляющими.Выбор лиственного экрана позволит вам создать уединение в то время года, когда вы проводите на улице, и при этом обеспечить большую открытость в зимние месяцы.

Граб столбчатый

Carpinus betulus ‘Fastigiata’

Итак, если вы знаете что-нибудь о столбчатом грабе, вы знаете, что он может достигать 30-40 футов в высоту и 20-30 футов в ширину. Вы также думаете, что я немного сумасшедший, предлагая это, и какую часть узкого я не понимаю?

Сам по себе этот граб слишком велик для многих труднодоступных мест.Но, если ваша цель - заблокировать соседа, не обидев его, это дерево для вас.

Фото любезно предоставлено Мартой Стюарт

Граб, посаженный близко друг к другу, может образовывать исключительно плотный экран. А после обрезки живой изгороди в стиле английского граба сделайте отличный и безобидный провод на виду у соседа.

Да, на это нужно время. Это требует умения. И, если вам повезло так же, как Марте Стюарт, для этого потребуется бригада садоводов. Но ребята! Так оно того стоит!

Не бойся.Я бы не посмел оставить вас с таким объемом работы в качестве единственного выхода. Если вам нравится идея граба, но вам не нравится работа, которую требует изгородь, попробуйте Frans Fontaine . Этот граб достигает 35 футов в высоту, но остается узким 15 футов шириной.

Всем любителям цветов и листвы подойдет Багровый Пуант Вишня ( Prunus x cerasifera ‘Cripoizam’).

Багровый Пуант Вишня

Prunus x cerasifera ‘Cripoizam’

Фото любезно предоставлено Монровией

Crimson Pointe создает очень узкую изгородь или образец высотой от 20 до 25 футов и шириной всего от 5 до 6 футов.За белыми цветками следует блестящая бордовая листва. Эта декоративная вишня любит открытое солнце, но ее можно выращивать и в полутени.

Узкие участки между проходом и домом (вечнозеленые и лиственные):

Тис Хикс

Taxus x media «Hicksii»

Фото любезно предоставлено Монровией

Хикс - это густой тис, который за многие годы может вырасти до 18-20 футов в высоту и от 6 до 10 футов в ширину.Обладая высокой устойчивостью к обрезке, тис Хикс часто имеет высоту от 6 до 10 футов и ширину от 4 до 5 футов. Если посадить близко друг к другу, этот тис станет отличной живой изгородью.

Hicks хорошо работает как на солнце, так и в тени. Чтобы предотвратить обесцвечивание зимой, поместите это вечнозеленое растение в место, защищенное от зимних ветров.

Небесный карандаш Холли

Ilex crenata «Sky Pencil»

Фото любезно предоставлено Монровией

Это вечнозеленое растение шириной от 1 до 3 футов идеально подходит для узких мест.Этот легко обрезанный куст может достигать от 4 до 10 футов в высоту.

Sky Pencil - это растение в зоне 6, которое лучше всего высаживать ближе к городу на охраняемых территориях, чем в округе Западный Сент-Луис.

Если вы живете подальше от города, отличной альтернативой будет Graham Blandy Boxwood ( Buxus sempervirens ‘Graham Blandy’).

Фото любезно предоставлено питомником Greenleaf

Это вечнозеленое растение имеет чрезвычайно столбчатую форму, шириной 2 фута и достигает 8-10 футов в высоту.

Облепиха Fine Line

Rhamnus frangula ‘Ron Williams’

Признанные победители с фото любезно предоставлены

Листопадная листва Fine Line Buckthorn, напоминающая папоротник, придает ландшафту мягкость и экзотичность. Fine Line медленно растет и любит полное или частичное солнце. Он вырастает от 5 до 7 футов в высоту и от 2 до 3 футов в ширину. Столбчатый кустарник устойчив к оленям.

Эта Роза Шарона идеально подходит для добавления утонченной элегантности.Но, если вы хотите цвет цветов и листвы, вам нужно попробовать эту бузину.

Бузина Блэк Тауэр

Sambucus nigra ‘EIFFEL 1’

Фото любезно предоставлено Garden Debut

Я уже ЗДЕСЬ рассказывал о чудесах этого парня, но серьезно не могу насытиться этим! В молодом возрасте Black Tower не так уж много выглядит в контейнере, и в детских садах на нее часто не обращают внимания.Но, с нежной бордовой листвой и розовыми цветами, этот куст стоит подождать, пока он не достигнет зрелости. Он любит частичное или полное солнце и достигает роста от 6 до 8 футов.

.
