Виды

Галогенные лампы подразделяют на два вида – лампы низкого напряжения (до 24 В) и лампы сетевого напряжения (220 В). Еще галогенные лампы классифицируют по строению и назначению.

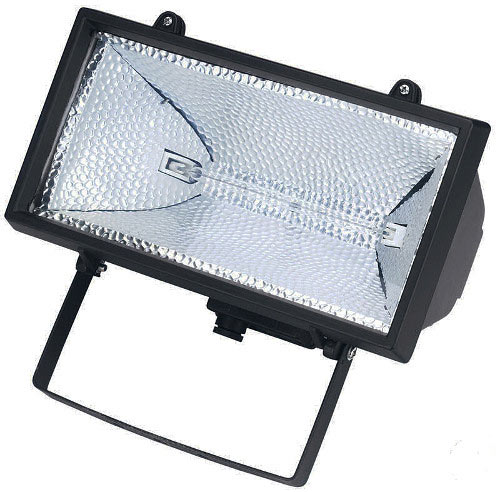

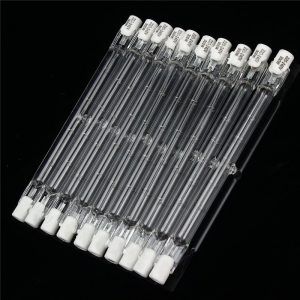

Линейные ГЛН

Среди всех видов галогенных ламп, линейные ГЛН появились раньше всего. Галогенная лампочка состоит из кварцевой трубки, на концах которой находится по выводу, кронштейны или проволока поддерживают нить накала.

Мощность таких ламп составляет от 1 кВт до 20 кВт. Используются в основном для работы прожекторов, поскольку для освещения помещений слишком яркие и затратные.

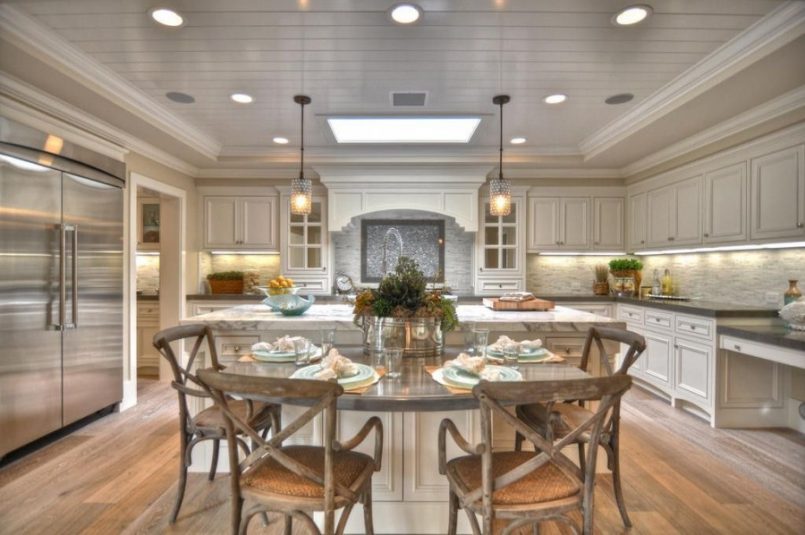

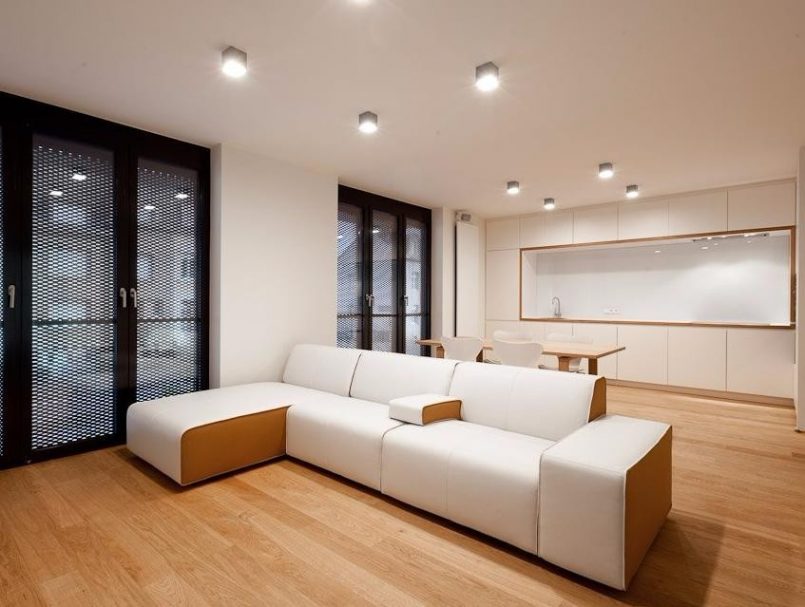

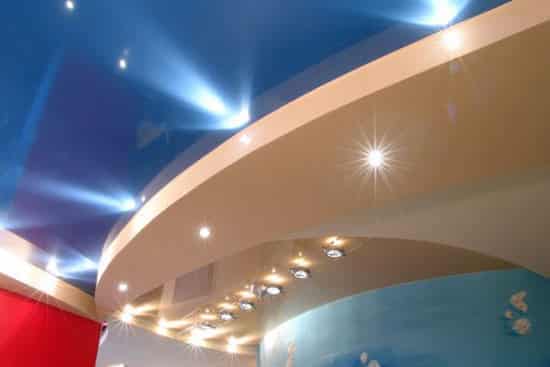

Так какие галогенные лампы используют для освещения дома? Современные модели линейных галогенных лампочек, которые отличаются ударопрочностью и имеют стандартную длину и два цоколя R7s.

Галогеновые лампы для дома — что выбрать?

Все чаще современные хозяева отказываются от светильников накаливания в пользу экономных моделей, которые значительно экономят электрическую энергию. Предлагаем рассмотреть, как работают галогеновые лампы для дома, их достоинства и недостатки, а также основные характеристики.

Принцип работы галогеновых ламп

Домашние энергосберегающие лампы типа Camelion или Osram по принципу работы очень похожи на аналогичные модели накаливания. Обычная лампочка состоит из довольно большой колбы, чаще всего из прозрачного или матового стекла. Внутри этой емкости находится газовая смесь, в большинстве случаев это аргон или азот (иногда они вместе). Непосредственно в центре расположена тонкая вольфрамовая нить накаливания. Электрический ток, проходя по ней, нагревает нитку до 2500 градусов по Цельсию, впоследствии чего она начинает излучать свечение. Вольфрам, как и любой другой «белый» металл при нагревании светится белым, а уже цвет колбы решает, каким будет освещение: теплым или холодным.

В среднем, обычная лампа накаливания способна работать до 1000 электро-часов при нормальном потреблении от 12 в сутки. Создается вопрос, почему тогда на её работу уходит так много электричества? В основном энергопотребление тратится не на свет, а на тепло, которого такой светильник отдает практически в два раза больше, чем света. Т.к. лампа нужна для освещения определенного помещения, а не его нагрева, выходит, что большая часть тока просто проходит в пустоту. Из-за тепла, вольфрамовая нить перегорает и иногда даже взрывается. В этом и заключается ключевое отличие галогенки.

Металлогалогеновые лампы также используют для работы нить из вольфрама, но только её помещают в гораздо меньшую колбу из кварца. Если простое стекло расположить на таком маленьком расстоянии от нити – оно начнет плавиться, но кварц увеличивает его стойкость к высоким температурам. Кроме того, очень отличается газ в галогенке и в лампе накаливания. Специалисты сочетают это вещество с испарениями вольфрама, благодаря чему образовывается газообразный галогеновый пар. При сочетании с парами вольфрама, они способствуют продлению срока службы нити, т.к. бесследно испаряются, а не оседают на её поверхности.

Также эта газовая смесь необходима для понижения температуры нити, при использовании галогена, нить отдает тепла в пространство в полтора раза меньше, чем во время применения аргона или азота. Это позволяет экономить затраты электрического тока на её содержание и оплату счетов за электроэнергию.

Достоинства и недостатки галогеновых ламп

Галогеновые лампы для дачи, дома и офиса имеют свои плюсы и минусы. Рассмотрим их.

Положительные качества:

1. Для чтения и других требующих повышенного внимания глаз задач, яркий свет снижает зрительное напряжение, не напрягает кристаллик.

2. Если Вы хотите использовать систему освещения для привлечения внимания клиентов или потенциальных покупателей, то белый свет – самый лучший вариант для оформления витрин. Галогенные прожекторы позволяют настроить точечную фокусировку. Многие отмечают, что во время их работы, цвета становятся более насыщенными и интересными, краски оживают.

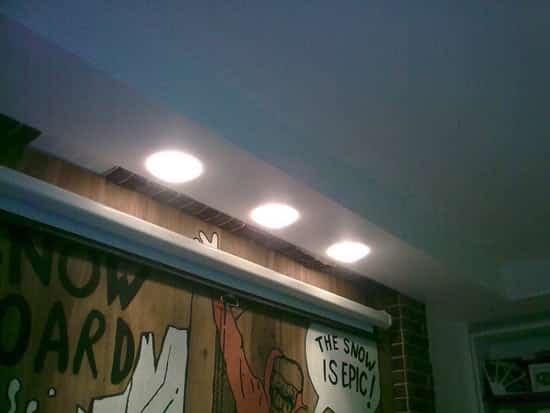

3. Встраиваемые галогенные прожекторы для наружной работы по праву считаются самыми лучшими вариантами иллюминации во дворе. Они, как и светодиодные, отлично переносят перепады температур, внешние факторы и атмосферные осадки (при условии полной герметизации). Помимо этого, они как минимум на 20 % экономнее, чем модели накаливания. Отличительной чертой является чрезвычайно яркий свет, который позволяет освещать любые уголки открытого пространства.

Но даже у такого идеального устройства есть свои недостатки:

1. Немногим людям нравится яркий белый свет, он слишком бьет по глазам, к тому же не везде уместен. К примеру, редко используются галогеновые потолочные люстры в спальне или детской, а если они там все же есть, то электротехники прорабатывают стратегию размещения светильника под углом;
2. Несмотря на то, что внешняя оболочка лампы очень прочная, ее можно сломать и тогда наружу выйдет весьма опасный газ. В маленьких количествах это не вредно, но если у Вас не одна галогенка – то могут начаться мигрени и головокружения;
3. Не рекомендуется использовать галогеновые лампы для ванной комнаты – под постоянным воздействием влаги они могут легко взорваться;
4. Патроны, цоколи и осколки светильников требуют специальной системы утилизации. Не выйдет просто выбросить в ведро, Вам необходимо будет воспользоваться или услугами специализирующейся компании, или универсальным контейнером для удаления химических отходов;
5. Стоимость галогеновых ламп на порядок выше, чем цена светильников накаливания для дома. Конечно, этот недостаток легко окупается экономией энергопотребления и долговечностью.

Видео: сравнение галогеновых и светодиодных ламп

Монтаж галогеновых светильников

Рассмотрим, как установить такую модель; пошаговая инструкция:

1. Отключите питание в квартире или непосредственно на светильнике, который заменяете. Дайте торшеру остыть;
2. Снимите закаленное стекло крышки над галогеновой лампой. Возможно, Вам придется убрать зажимы или винты, которые держат стеклянную крышку;
3. Проследите за тем, чтобы маркировка на купленной лампе была такой же, как и старой;

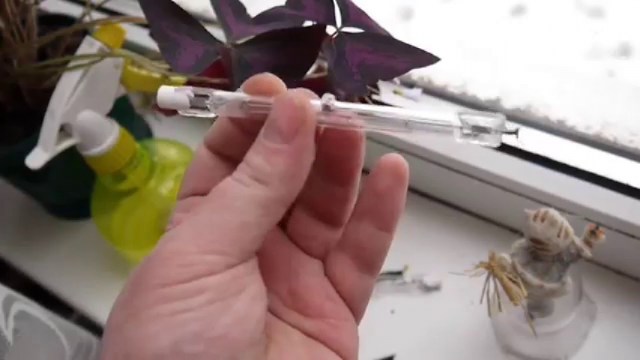

4. При помощи хлопковой ткани снимите старую лампу. В большинстве случаев нужно немного нажать на светильник и вынуть патрон.
5. Не трогая руками новую лампочку, аккуратно вставьте её на место старой;
6. Теперь осталось только закрутить винты и стеклянную крышку и провести тест на работу.

Отличия в монтаже таких галогеновых ламп для дома – это причина наличия кварцевого напыления. Если Вы потрогаете его руками – то нарушите структуру. Светильник не будет работать, либо при работе взорвется и может навредить Вам осколками и газом, поэтому будьте осторожны.

Многие хозяева считают, что это отличная альтернатива домашней иллюминации светодиодами или натриевыми лампами. Купить галогеновые лампы для дома можно в любом магазине электрических приборов, самые лучшие отзывы про линейные (длинные) модели фирмы Delux G9, немецкие наружные Osram Night Breaker и Люмиум. Также продажа производится непосредственно в дилерских центрах этих компаний.

Как выбрать лучшие галогеновые лампы: устройство, разновидности + производители

Среди наиболее популярных источников света, широко используемых для внутреннего и наружного освещения, можно смело назвать галогеновые лампы. Они потребляют больше энергии, нежели люминесцентные и светодиодные, но по рабочим характеристикам превосходят лампы накаливания.

В статье мы расскажем о различных видах галогенок, их достоинствах и недостатках, а также познакомим с лучшими производителями и нюансами выбора.

Содержание статьи:

Принцип работы и устройство

Осветительный галогенный прибор во многом напоминает обычную лампу накаливания. В нем присутствуют все составные части: колба, вольфрамовая спираль, цоколь.

Отличие лишь одно: вместо инертного газа либо вакуума, колба заполняется галогенами – парами брома, фтора, йода. Под воздействием электрического тока с тела накала высвобождаются атомы вольфрама, взаимодействующими с галогенами.

Галогенные светильники одинаково хорошо работают как на постоянном, так и на переменном токе, что позволяет использовать их в разных ситуациях

Созданные соединения осаждаются на внутренние стенки, однако из-за обратимости процесса они вновь распадаются на первоначальные компоненты под воздействием высоких температур. Атомы вольфрама высвобождаются на поверхности спирали либо вблизи от нее.

Такая особенность позволяет значительно продлить время использования. В обычных условиях лампа служит 2000-4000 часов, а при плавном включении этот срок можно увеличить до 8000-12000 ч.

Помимо этого, подобный процесс обеспечивает особую интенсивность светового потока, свойственную галогенкам.

Технические характеристики лампочек

Приборы демонстрируют следующие рабочие качества:

1. Диапазон мощности варьируется от 1 до 20 Вт.
2. Световая эффективность подобных приборов равна 15-22 Лм/Вт.
3. В зависимости от условий применения показатель номинального напряжения может быть равен 6/12/24/110/240В.
4. Выдерживают температуру от -60 до +100 °C.
5. Температура нагревания тела накала из вольфрама до 3000 °C.
6. Температура нагрева колбы до 500 °C.
7. Пульсация излучения практически незаметна; индекс цветопередачи стремится к 100%.
8. КПД различных видов галогенных светильников составляет 50-80%.

Лампы, предназначенные для наружного освещения, могут иметь большие параметры мощности, напряжения, температуры спирали.

В настоящее время чаще всего для заполнения ламп применяется бромистый метил СН3Вr и бромистый метилен СН2Вr2. Для устройств большой мощности могут применяться пары чистого брома

Эксплуатационные требования к подобному виду устройств, не относящихся к категории автомобильных, изложены в действующем ГОСТ Р МЭК 60357-2012.

ГОСТ Р 54416-2011 (МЭК 60432-3:2002), ч.3 посвящен правилам безопасности при монтаже и эксплуатации галогенных вольфрамовых приборов.

Достоинства и недостатки галогенок

Этот вид осветительных устройств имеет ряд неоспоримых преимуществ по сравнению с лампами накаливания. У них больший срок эксплуатации, особенно при соблюдении правил эксплуатации, а также меньшее потребление электроэнергии.

Благодаря повышенной светоотдачи для приборов характерен особо яркий световой поток, который может иметь теплый либо холодный оттенок.

Потребителям предлагается широкий ассортимент моделей этого типа, отличающихся по габаритам, форме, а также яркостью и тоном светового источника. Это позволяет найти идеальный вариант для подсветки любого пространства.

Свет, излучаемый галогенными источниками, равномерно распределяется по всей комнате. Это обеспечивает комфорт и способствует уменьшению утомляемости глаз

Поскольку использование галогенов препятствует осаждению вольфрама на стенках стекла, такие устройства можно делать компактными. Малый объем колбы также способствует увеличению периода службы и КПД.

Рассматриваемые лампы хорошо переносят неблагоприятные факторы внешней среды, включая резкие перепады температур. Благодаря этому, они прекрасно подходят для наружного освещения, особенно если продумать их герметичность.

В конструкции не применяются вредные вещества, поэтому галогенные аппараты считаются экологически безопасными и не требуют особой утилизации. В то же время не стоит класть их в контейнеры для стекла, поскольку колбы выполняются из кварцевого материала, имеющего другие характеристики.

Галогенки обладают также рядом серьезных минусов. При их использовании следует строго соблюдать правила пожарной безопасности.

Поскольку вольфрамовая спираль сильно нагревает колбу, такие приборы выделяют повышенное количество тепла, из-за чего их нежелательно устанавливать в легкоплавящиеся люстры или другие осветительные устройства.

Не рекомендуется также монтировать лампочки у самого потолка; при необходимости можно использовать специальные накладки.

Минусом подобных изделий является также низкочастотный шум, который появляется в сети переменного тока, если они используются вместе с диммером.

Светильники также отличаются чувствительностью к перепадам напряжения, поэтому их рекомендуется включать через , что позволяет существенно увеличить срок эксплуатации.

Галогенные приспособления используются в разных сферах. Их применяют в бытовых осветительных приборах, в микроволновках, устройствах для фото и видеосъемок, автомобильных фарах, уличных прожекторах

Из-за высокой температуры повышается восприимчивость ламп к жировым загрязнениям. Не стоит касаться поверхности колбы голыми руками, так как это может вызвать перегорание или даже распад изделия.

Монтировать приборы следует в перчатках либо воспользовавшись чистой салфеткой. При случайном контакте с кожей желательно немедленно протереть изделие микрофиброй, смоченной в спирте.

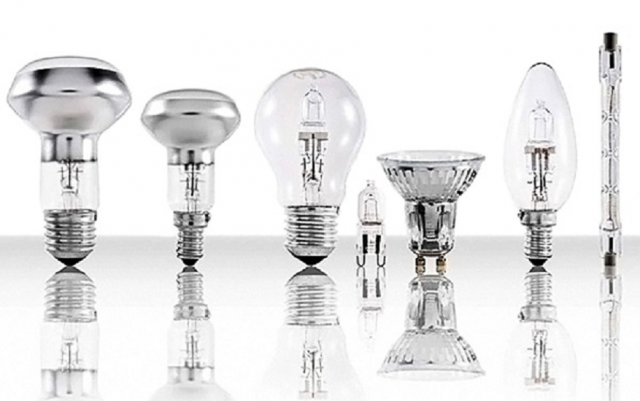

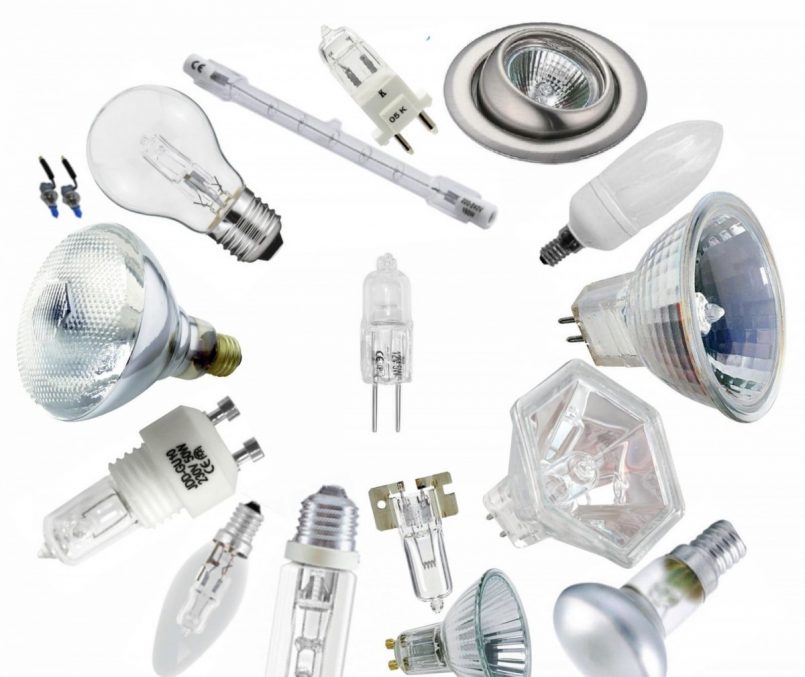

Разновидности галогеновых аппаратов

В продаже представлен значительный ассортимент светильников. Рассмотрим подробнее основные виды.

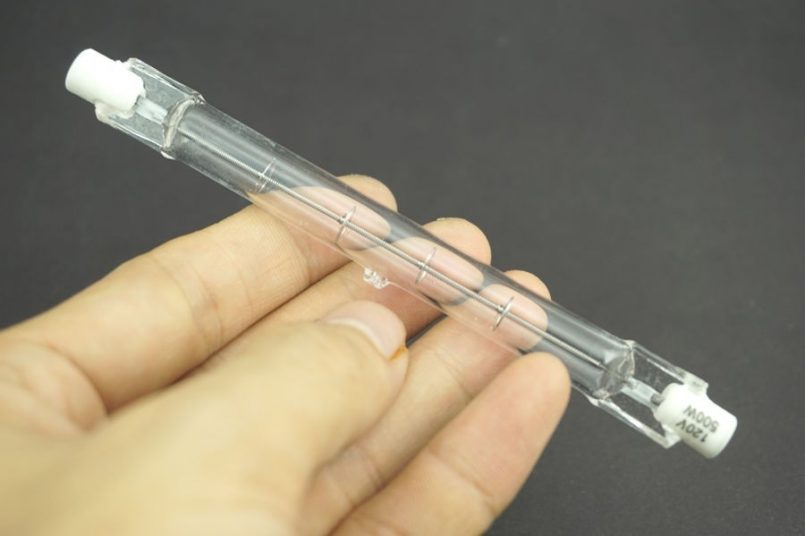

Линейные галогенные устройства

Первая из появившихся разновидностей галогенных ламп, создана еще в 1960 годах. Конструкция представляет кварцевую трубку, имеющую двухсторонние выводы, при этом тело накала поддерживается во внутреннем пространстве при помощи специальных проволочных кронштейнов.

Небольшие по параметрам приборы обладают значительной мощности – 1-20 кВт, из-за чего они практически не используются в помещениях – в основном их применяют для наружного освещения, вставляя в прожекторы.

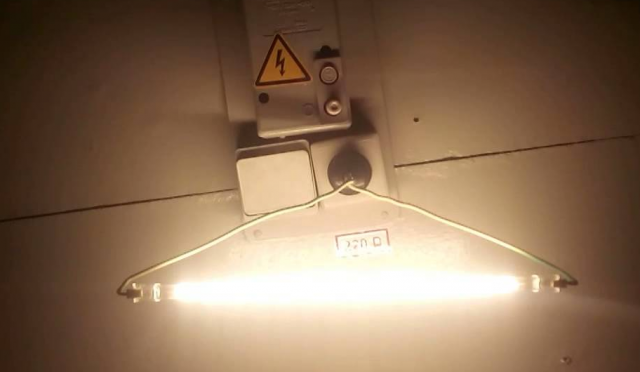

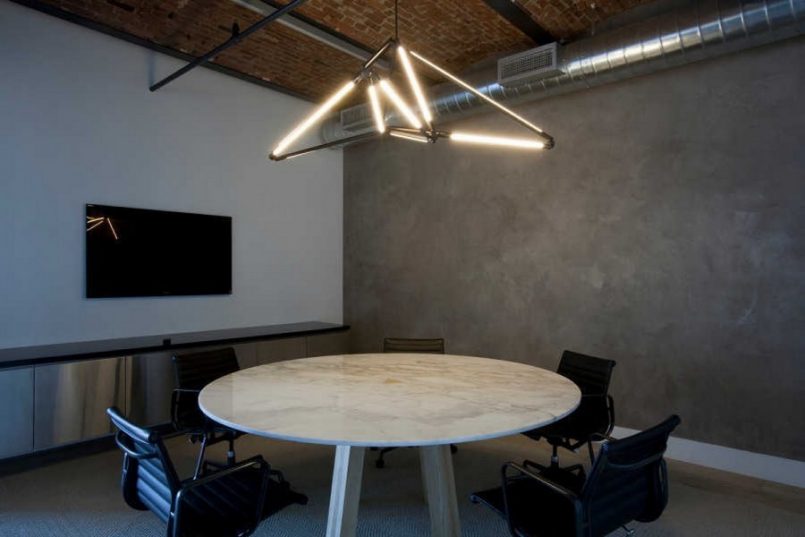

Современные линейные модели заливающего света подходят для использования как снаружи, так и внутри пространств. Характерными свойствами подобных ламп являются высокая интенсивность света и повышенная ударопрочность.

Приборы этого типа выпускаются стандартной длиной; наиболее востребованными являются модификации с показателями 78 и 118 мм. Большинство линейных устройств, включая популярный вариант с расположенными с двух концов цоколями R7s, предполагает горизонтальное расположение.

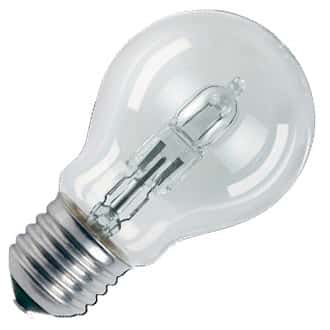

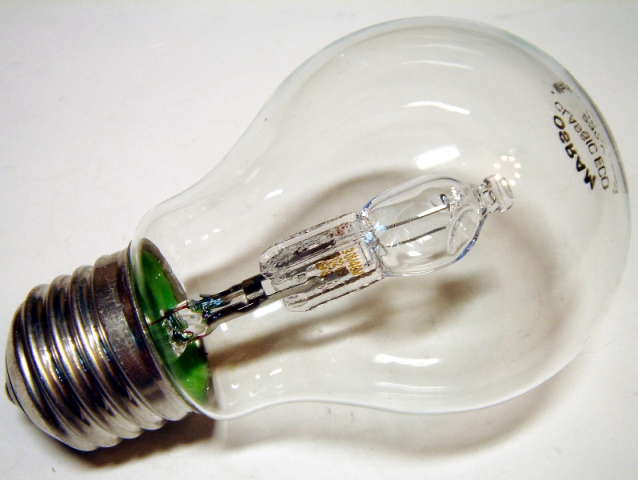

Галогенки с внешней колбой

Приборы сетевого напряжения предназначены для непосредственной замены . Они оснащены стеклянными колпаками, установленными на стандартных цоколях Е14, Е27.

Во внутреннем пространстве находится галогенное устройство с кварцевой лампой, рассчитанное на напряжение 220 В. Внешняя оболочка из стекла предохраняет кварцевую колбу меньших размеров от случайных прикосновений и загрязнения.

Приборы могут быть разной формы и иметь различные варианты колпаков: матирующие, прозрачные, молочные. Существуют также модификации со стеклом, поглощающим УФ-излучение.

По сравнению с традиционными устройствами накаливания, галогенки обладают лучшей цветопередачей, так как дают световой поток высокой цветовой t – 2900-3000 Кельвинов.

Этот тип устройств часто имеет меньшие размеры по сравнению со стандартными лампами накаливания, что позволяет использовать их в миниатюрных осветительных приборах. Существуют также декоративные модели в виде свечей, шаров, шестигранников, которые можно использовать в разнообразных светильниках

Поскольку лампы подключаются к сети без трансформатора, период их службы напрямую зависит от показателей питающего устройства.

Желательно подсоединять их через защитный блок, который обеспечивает плавный запуск без резкого повышения мощности в момент включения. Это же специализированное устройство позволит нивелировать возможные перепады напряжения.

Лампы направленного света с отражателями

Конструкция этой разновидности приборов состоит из небольшой колбы, оснащенной специальным рефлектором. Он перераспределяет световые лучи, которые посылает устройство, находящееся в центре.

Отражатели могут быть выполнены из разных материалов, но наибольшую популярность получили элементы из алюминия.

Существуют несколько вариантов таких ламп, выпускаемых в стандартных типоразмерах MR8, MR11, MR16. Наиболее популярной является последняя модификация с диаметром колбы 50 миллиметров. Модели также различаются по углу излучения.

Лампы с отражателем часто применяются для организации точечной направленной подсветки. Их часто используют для встраивания в подвесные/ натяжные потолки; правильно подсчитанное количество приборов позволяет применять их даже для устройства общего освещения

Как и для всех галогенных устройств, для этой категории характерна большая теплоотдача, при этом тепловое излучение направлено вперед. Если этот эффект нежелателен, можно воспользоваться моделями, рефлекторы которых отводят тепло назад.

Приборы с отражателями могут быть как низковольтными, рассчитанными на 6, 12, 24 В, так и высоковольтными, работающими от сети. В первом случае они оснащаются двухштырьковыми разъемами GY4, GZ4, GU4, GX5,3, GU5,3, GY6,35, во втором цоколями G9, G10.

Цоколи низковольтных галогенных лампочек с отражателями – 6, 12, 24 В – могут иметь различные двухштырьковые разъемы. В этом случае цифрами обозначается расстояние между штырьками.

Одной из самых популярных разновидностей галогенных ламп являются галогенки на 12 Вольт. Подробнее о них читайте в .

Инновационным видом рефлекторных светильников являются IRC-галогенные. На их колбу наносится особое покрытие, которое не пропускает инфракрасное излучение от вольфрамовой спирали, а отражает обратно на тело накала.

Это позволяет сократить теплоотдачу, благодаря чему потребление электроэнергии снижается почти в два раза.

Модели этого типа могут иметь прозрачные или цветные защитные стекла, как правило, имеющие защиту от UV-излучения. Существуют также модификации без колпачка, которые находят применения в закрытых светильниках

Галогенные аппараты с рефлектором считаются наиболее пожаробезопасными. Предусмотренный процесс отведения тепла предотвращает нагрев находящихся рядом поверхностей.

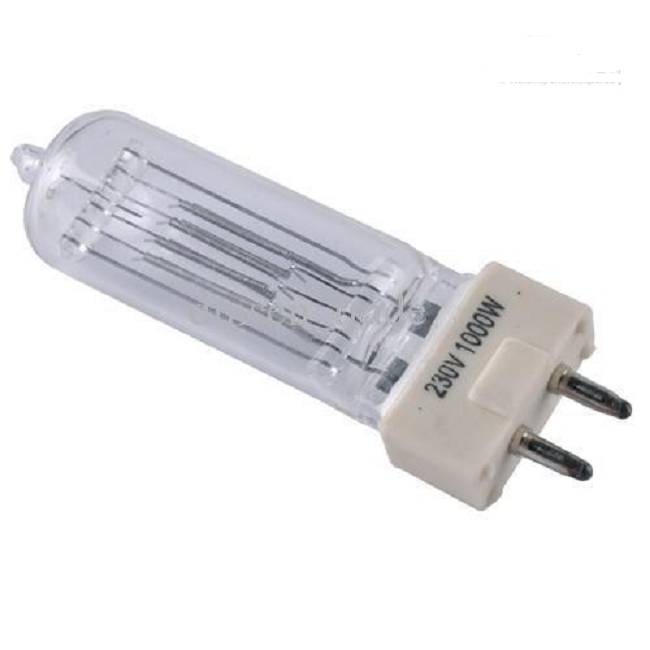

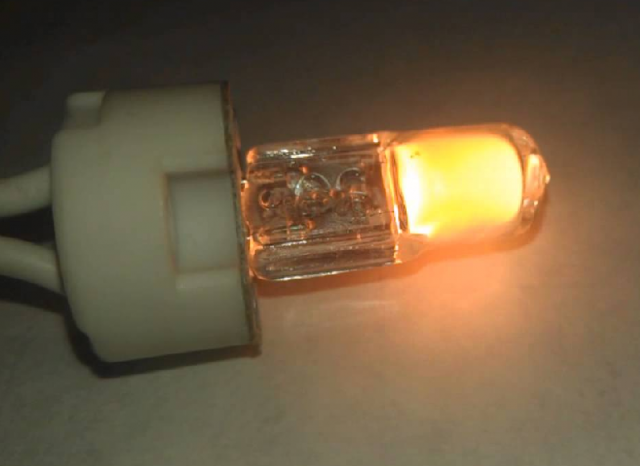

Капсульные или пальчиковые модификации

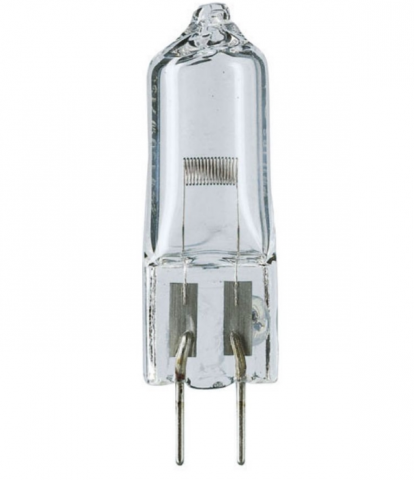

Эта разновидность ламп представляет собой миниатюрную капсулу с выводами, при этом нити накаливания могут располагаться поперечно либо продольно в зависимости от модели. Подходят для использования в открытых светильниках без защитных колпачков.

Капсульные галогенки широко применяются для декоративной подсветки: их монтируют в люстры, встраивают в мебель либо в конструкцию потолков

Для подобной категории лампочек применяются цоколи G4, G5,3, GY6,35. Наиболее востребованными являются устройства сетевого напряжения G9, которые широко используются как в декоративных целях, так и для организации рабочего освещения.

Нюансы выбора галогенок

Лампы следует покупать лишь после приобретения осветительного прибора или продумывания схемы освещения в случае обустройства подвесного либо натяжного потолка.

При этом важно учесть следующие факторы:

• тип лампы;
• размер колбы и цоколя;
• мощность прибора;
• условия эксплуатации.

При выборе нужно прежде всего обратить внимание, какая разновидность лампочек совместима с купленным светильником. О чем можно узнать из инструкции, прилагаемой к нему.

Внимания требует и цоколь – деталь конструкции, предназначенная для фиксации в патроне. В этом элементе, изготовленном из термостойких материалов, размещаются контакты, через которые поступает электрический ток, предназначенный для питания устройства.

В галогенных лампах могут применяться самые разнообразные цоколи со штырьками. Конструкция этих элементов должна соответствовать гнезду светильника, для которого они предназначены

К числу наиболее востребованных вариантов относятся G9; G4; R7S; GU10:

1. отличается компактными размерами. Такие лампы используются для точечного освещения или подсветки. Они имеют долгий срок эксплуатации, благодаря чему довольно популярны.

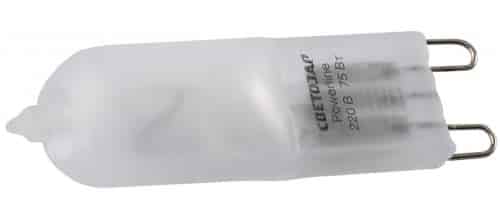

2. Получили распространение и изделия с цоколем G9. Они подходят для монтажа в декоративные осветительные приборы и предназначены для работы в сетях переменного электротока с напряжением 220 В.

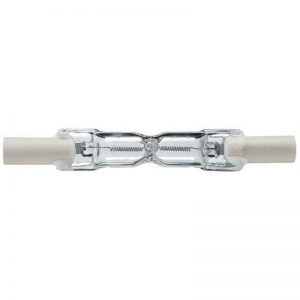

3. Для кварцевых галогенных ламп характерен цоколь R7S. Компактные и легкие устройства чаще всего применяют в высокоинтенсивных установках.

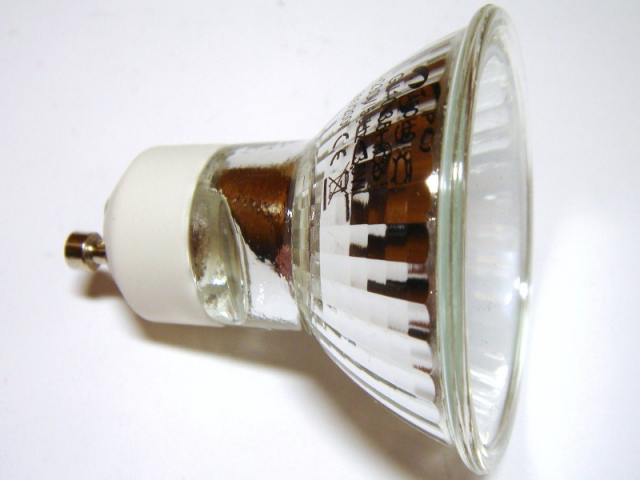

4. Приборы с цоколем GU10 оснащены утолщенным окончанием контактов, обеспечивающим поворотное подсоединение к патрону. Этот вид аппаратов подключается к 220-вольтной сети без трансформатора.

На нашем сайте есть статья, где мы подробно рассмотрели виды цоколей ламп освещения. Для ознакомления переходите по .

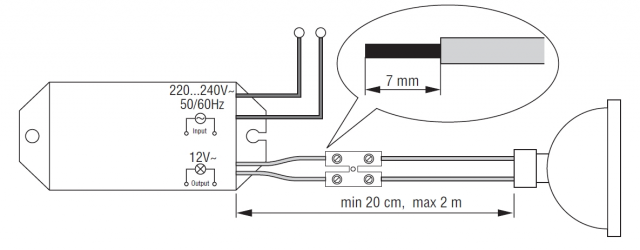

Важно также учесть схему предстоящего подключения, что определяется уровнем напряжения лампы. От этого зависит необходимость использования блока питания при установке.

На схеме представлены различные модели галогенных приборов с обозначением буквенной маркировки, свойственной для каждого варианта подобных устройств

В схемах могут использоваться высоковольтные или низковольтные изделия. Первые функционируют непосредственно от электросети с напряжением 220 В, поэтому их можно подключать не применяя дополнительные блоки. Большая часть хорошо совмещается с .

К низковольтным относятся приборы, функционирование которых возможно от напряжения 6, 12, 24 V. Для их подключения требуется использовать трансформатор либо блок питания, играющий роль стабилизатора, при этом от одного аппарата может работать сразу несколько ламп.

Низковольтные галогенки потребляют значительно меньшее количество электричества. С обычными видами диммеров они сочетаются сложно, однако интенсивность свечения можно менять при помощи трансформатора.

Капсульные модели часто применяются для декоративной подсветки, но могут использоваться и для основного освещения. Наиболее экономичными считаются изделия с отражателями, особенно IRC-устройства.

Галогенные лампы разной мощности и формы активно используют дизайнеры. Такие приборы не только имеют приятный для глаз свет, но и позволяют создавать эффектные схемы освещения

Для предотвращения нагрева нужно обязательно учитывать, чтобы лампочки находились на некотором расстоянии от стенок светильника и потолка.

При организации наружного освещения лучше уделить внимание линейным светильникам. Они обладают повышенной прочностью и интенсивным свечением.

Обзор лучших производителей

Среди производителей лучших видов галогенных ламп можно назвать такие авторитетные компании, как:

• Osram;
• Philips;
• Navigator;
• Camelion.

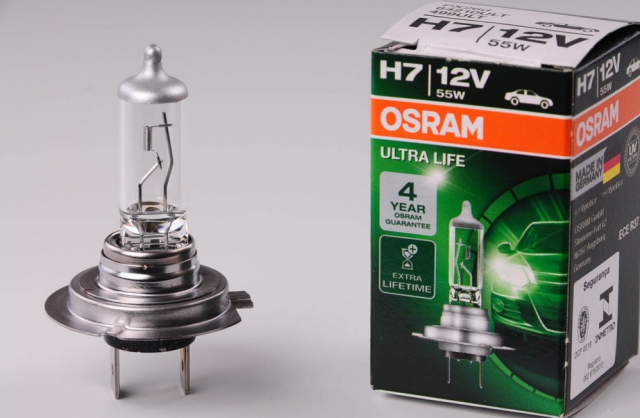

Osram. Это известная немецкая фирма, которая была основана еще в конце XIX столетия. Сейчас высокотехнологичная продукция выпускается на 48 заводах, расположенных в 17 странах, при этом экспорт ведется в 150 государств.

Фирма OSRAM специализируется на выпуске всевозможных осветительных приборов, при этом наибольшую часть оборота составляют бытовые источники света

Среди широкого ассортимента продукции присутствует несколько сотен различных видов галогенных изделий, которые различаются по типу – капсульные, линейные, с внешней колбой. Они разнятся по размеру, дизайну, мощности, виду цоколя.

Philips. Нидерландский концерн, созданный в 1891 году. В настоящее время является одним из лидеров по производству осветительных товаров.

В каталогах представлен огромный выбор галогенок, среди них модели традиционной формы, капсульные и рефлекторные приборы, дающие интенсивный свет, который позволяет осветить любой уголок дома.

В производстве всех линеек продукции, в том числе и галогенных устройств, компания Philips широко применяет инновационные технологии, что позволяет обеспечить высочайшее качество изделий

Предлагаются также модели с регулировкой яркости светового потока, а также галогенные фары. Последние оснащаются особым ультрафиолетовым фильтром, который препятствует пожелтению автофар.

Как утверждает производитель, глаза водителя в этом случае не устают, что благотворно сказывается на безопасности движения.

Navigator. История бренда стартовала в 1993 г. Первоначально компания занималась выводом на рынок продукции других фирм, однако с 2006 года занялось изготовлением собственных изделий. Для этого в г. Клин были созданы высокотехнологичные производственные линии.

Для всей продукции Navigator характерна надежность, безопасность в эксплуатации, хорошее качество и демократичная стоимость. Изделия этой фирмы – отличный бюджетный вариант

Сейчас в ассортименте представлены лампы разных типов, включая всевозможные галогенки, предназначенные для внутреннего и наружного освещения.

Camelion. Марка с мировым именем, имеющая дистрибьюторскую партнерскую сеть в 80 государствах на всех континентах. Бренд вышел на рынок в 1997 году, а вскоре ему удалось занять лидирующие позиции в РФ, Беларуси и других стран СНГ.

Кроме того, компания стала официальным поставщиком мировой сети Carrefour. В каталогах представлено более 1000 наименований различных видов изделий, включая источники света для промышленных и бытовых целей, лампы разных видов, устройства управления и другие.

На сегодняшний день эта компания возглавляет рейтинг по выпуску различных видов светильников для дома и офиса, включая и галогенные устройства

Основополагающее значение предприятие уделяет качеству изготовляемой продукции, которая подвергается неоднократным проверкам как в собственной лаборатории, так и в сертификационных центрах РФ.

Специалисты проводят тщательный отбор деталей и комплектующих, а также контролируют все этапы производства.

Выводы и полезное видео по теме

На представленном видеоролике можно услышать подробный рассказ о галогенных источниках света:

Видеообзор наиболее популярных галогенок, используемых в жилых помещениях:

Сведения о правилах эксплуатации лампочки галогенового типа, соблюдая которые можно продлить срок ее службы:

Лампы, колбы которых заполнены галогенами, отличаются хорошими рабочими качествами, что позволяет широко применять их в быту и в промышленности. Предприятия выпускают многочисленные линейки подобной продукции, различающиеся по конструкции, мощности, размеру.

Широкий ассортимент позволяет подобрать вариант, который идеально подходит под конкретные требования. Важно лишь всесторонне рассмотреть особенности предлагаемых приборов.

У вас есть опыт использования галогенных источников освещения? Расскажите, лампам какого производителя вы отдали свое предпочтение и чем руководствовались при выборе. Пожалуйста, оставляйте свои комментарии, делитесь опытом, задавайте вопросы в блоке под статьей.

Галогенная лампа

С изобретением галогеновой лампы производители светотехники и осветительных приборов наконец-то получили по-настоящему мощный и эффективный источник света. На смену тусклой, словно свеча, традиционной лампочке с вольфраммолибденовой нитью накаливания пришли галогеновые лампы, обеспечивающие высокую светоотдачу и насыщенность светового потока. При этом внешний вид источника света, на первый взгляд, практически и не изменился.

Что такое галогеновая лампа

Конструкция галогенового светильника лампы во многом похожа на обычную лампочку накаливания. Стеклянная колба устройства обладает идеальной прозрачностью стенок, поэтому вполне возможно попытаться разглядеть и разобраться, как работает галогенная лампа и что это такое. По сути, в галогеновом светильнике используется принцип пропускания тока через раскаленную спираль, как в лампе накаливания, но работает такая лампа на несколько ином принципе генерации видимого света.

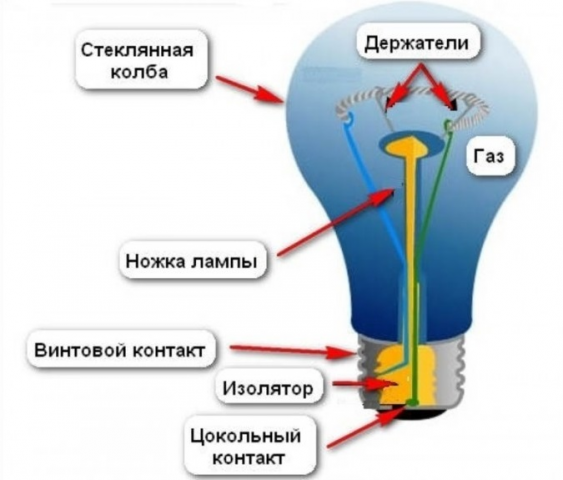

Устройство

Все галогеновые лампочки, за исключением промышленных и специальных моделей, состоят из одних и тех же компонентов, которые могут отличаться по форме и размерам, но все равно присутствуют в лампе любой схемы:

• Мощная спираль накаливания из вольфрама или вольфрам-рениевого сплава. Нить значительно толще, чем у обычных лампочек, и крепится она на массивных игольчатых штифтах;
• Цокольная группа с контактами, большая часть моделей бытовых галогенных ламп изготавливаются со стандартными цоколями, позволяющими установить лампочку в патрон домашнего светильника или люстры. Специальные светильники могут комплектоваться не цоколем, а лишь группой контактов;
• Наружная стеклянная колба из кварца оптического качества.

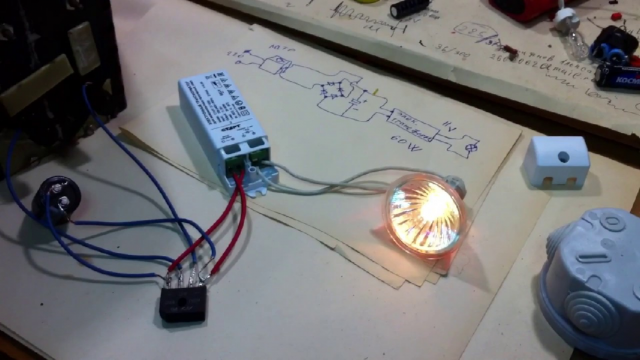

Для стабильной работы галогенового светильника потребуется также устройство для запуска галогеновой лампы — диммер или трансформатор.

К сведению! Требования к качеству и отсутствию дефектов стеклянного корпуса галогеновых светильников намного жестче, чем для старых лампочек накаливания, светодиодных или люминесцентных ламп.

Плотность светового потока настолько высока, что любое пятнышко, пыль или дефект неизбежно приводят к прогоранию и разрушению стеклянной колбы, внутри которой под давлением закачана смесь инертных газов и галогенов. До появления светодиодных сборок большинство автомобилистов перед установкой галогеновых ламп в гнезда фар тщательно вымывали колбу смесью чистого спирта и ацетона.

Принцип работы

Галогенка, несмотря на наличие спирали накаливания и газонаполненной колбы, лишь внешне похожа на обычную лампу накаливания, принцип ее работы в значительной степени отличается от старой классической лампочки. Обычная лампа излучает свет благодаря свечению раскаленной поверхности тонкой вольфрамовой спиральки.

Галогенная лампа накаливания также излучает свет благодаря ионам вольфрама, но сам процесс организован по-другому:

• Поток света в галогеновой лампе формируется за счет тонкого раскаленного газового облака, окутывающего вольфрамовую спираль. Атмосфера тончайшей газовой пленки состоит из паров йодида вольфрама, окруженных смесью ксенона с азотом;
• Как только на контакты галогеновой лампы подается рабочее напряжение, часть поверхности атомов вольфрама испаряется и вступает в реакцию с йодом. Именно это металл-галогеновое облако, вступая во взаимодействие с ксеноном, излучает основное количество света;
• Пары йода фактически удерживают молекулы вольфрама над раскаленной спиралью, не давая ей испариться и выпасть в виде пленки на внутренней поверхности кварцевой колбы.

В галогенке свет генерируется не тонкой спиралькой из вольфрама, а окружающим ее газовым облачком, состоящим из раскаленных галогенов, металлических паров и ксенона. Что это дает? Разница в светоотдаче обычной лампочки накаливания и бытовой галогенки огромная, но из-за особенностей устройства человеческого глаза кажется, что отличие не такое и большое.

Оценить, насколько отличается свет галогенок и обычных лампочек, проще всего в ночное время. Достаточно случайно, на доли секунды, поймать взглядом яркий свет автомобильных фар с галогеновыми вставками, чтобы ослепнуть на несколько минут. Тогда как на обычную лампу, пусть и с дискомфортом, но смотреть еще можно.

Срок службы

Большинство бытовых галогенок рассчитано на стандартный срок службы: 2000 часов для качественных лампочек, для фирменных ламп – 2500 ч, китайские подделки известных брендов служат по-разному — от 500 до 1500 часов. Что удивительно, «китайцы» выходят из строя в основном из-за мелких дефектов, например, из-за распайки контактов или деформации цоколя вследствие перегрева корпуса.

Подобные мелочи легко устраняются своими руками, поэтому при аккуратном обращении с цоколем даже китайская галогенка может отработать до 1500 часов.

Продлить срок службы можно с помощью специальных пусковых устройств. Это может быть специальный трансформатор для галогенных ламп, управляемые диммеры и барретеры, ограничивающие заброс тока при включении лампы. Это позволяет избежать растрескивания вольфрамовой нити из-за неравномерного прогрева в первые секунды. Время включения галогеновой лампы возрастает до 3 секунд, но зато таким способом удается увеличить срок службы до 10-15 тыс. часов, что сопоставимо с ресурсом светодиодных источников света.

Плюсы и минусы

В рейтинге популярности галогеновые лампочки занимают третью ступеньку в списке наиболее популярных источников света. Лампы считаются достаточно яркими и горячими, с температурой 2700-2900^оК. Что особенно ценно, спектр галогенки хоть и смещен к более холодному участку в сравнении с лампочкой классической конструкции, но при этом больше похож на солнечный свет, старые «спиральки», ЛДС или новомодные светодиодные сборки.

Светоотдача у галогенок выше, чем у обычных лампочек, на 50-70%, а срок службы в два раза больше.

Недостатков у галогенок всего два:

• Высокая чувствительность к перепадам напряжения и быстрому старту;
• Большое потребление энергии и интенсивное тепловыделение.

Соответственно, светильники приходится оборудовать системой продува корпуса и отвода тепла, а на подключении устанавливать защитные блоки.

Типы галогеновых ламп для дома

Огромные возможности источников света на основе переизлучающей пары галоген-ксенон были использованы в изготовлении достаточно большого моделей ламп и светильников. Всех их условно делят на несколько групп:

• Мощные прожекторные лампы, чаще всего изготавливаемые в линейном форм-факторе и рассчитанные на подключение к однофазной сети 220В;
• Бытовые галогеновые лампочки с винтовой цокольной группой, рассчитанные на бытовую электрическую сеть;
• Точечные светильники с пониженным напряжением питания и потреблением электроэнергии, используемые в оформлении интерьера жилых комнат, кухни и ванного помещения.

Галогенки прекрасно работают как на переменном, так и на постоянном токе, но остаются крайне чувствительными к напряжению в электросети и к соблюдению правил установки галогеновой лампы.

Важно! Все типы галогеновых ламп выпускаются с индивидуальным расположением контактов на цоколе. Таким образом, удается не перепутать и не установить низковольтные лампочки в промышленную сеть.

Линейные схемы

Один из наиболее мощных источников света изготавливается в линейном форм-факторе. Благодаря вытянутому стеклянному корпусу линейная галогенная лампа прекрасно адаптирована к жестким условиям работы в условиях закрытого корпуса прожектора. Внутри кварцевой трубки находится массивная вольфрамовая спираль на молибденовых держателях.

Потребление электроэнергии составляет от 60 Вт до 2 кВт, длина от 78 мм до 333 мм. Самые большие галогенки с линейной формой корпуса рассчитаны на получение гигантских световых потоков. Цоколь лампы выполнен по безопасной схеме R7-S, то есть контакты расположены с противоположных концов корпуса.

Благодаря высокой плотности светового потока мощные линейные галогенки находят применение в самом неожиданном качестве:

• Бесконтактные источники энергии в сушилках для фруктов и овощей;
• Сушилки-стерилизаторы помещений для птицы и животных. Часть энергии выделяется в ультрафиолетовом диапазоне, поэтому мощные галогенки прекрасно высушивают и одновременно стерилизуют поверхность;
• Охранные и осветительные системы для стоянок, паркингов и участков частных домовладений;
• Системы окраски и сушки автомобильных кузовов, обвесов и деталей машин.

По условиям эксплуатации лампа должна располагаться горизонтально, но на практике галогеновые светильники марки КГ неплохо работают в любом положении, если, конечно, их не бросать на пол.

Галогеновые лампы с внешней колбой

Светильники с наружной кварцевой колбой по внешнему виду напоминают обычную лампу накаливания – «грушу». Отличить галогеновую лампочку от обычной можно по увеличенному внутреннему держателю из кварца.

Лампа рассчитана на сетевое напряжение 230 В и может устанавливаться практически в любой осветительный прибор с керамическим патроном и медными контактами модели Е27 или Е14. Одна лампа с рассеивающей колбой способна освещать комнату до 30 м², если нет дополнительных плафонов и используется стабилизированное питающее напряжение.

Галогеновые лампы с отражателем

В данном типе галогеновых ламп используются наружные встроенные отражатели с алюминиевым покрытием, обычно зеркального или полупрозрачного типа. Благодаря интерференционному покрытию большая часть тепла отводится с тыльной стороны корпуса.

Форма лампочки напоминает гриб, поэтому в быту такие галогеновые лампы иногда называют грибками. На сегодня это наиболее массовый тип бытовых галогеновых светильников. В маркировке лампочки всегда имеется численное обозначение, это определяющий диаметр цоколя, например, в М16 цоколь 16 мм, диаметр колбы 50 мм, мощность 50 Вт.

Капсульные конструкции

Такие галогенки чаще всего называют «пальчиковыми» за размеры и форму термостойкого стеклянного корпуса. Вольфрамовая нить внутри колбочки диаметром 5-10 мм фиксируется с помощью зажима особой формы, что позволяет галогеновой лампе работать практически в любом положении, хотя производители выпускают галогенки с продольной и поперечной ориентацией нити накала.

Контактная группа капсульной галогеновой лампочки оформляется в виде двух штырьков. Большинство моделей галогенок оборудованы цоколем G9 с межосевым расстоянием в 9 мм, но есть и цоколи G11-G15.

Данный тип галогеновых ламп используется только в качестве подсветки в линиях освещения, светильниках точечного типа, гирляндах. Мощность галогенки колеблется от 20 до 60 Вт.

Низковольтные системы

Высокоамперные или низковольтные галогенки используются в первую очередь в автомобильной технике и переносных фонарях. Такие конструкции могут оборудоваться двумя нитями в одном корпусе, а цоколь галогеновой лампочки всегда изготавливается с массивным металлическим основанием, через которое отводится большая часть тепла.

Блок защиты для галогенных ламп

В момент старта или включения галогенки происходит наиболее сильный износ нити накаливания. Внутренние слои спирали галогеновой лампочки быстро разогреваются и расширяются, а наружные остаются более холодными, покрываются трещинами и подвергаются эрозии под действием паров йода.

Для плавного старта используются специальные блоки защиты или диммеры. Встроенные резисторы с переменным сопротивлением задерживают нарастание тока на 2-3 с, что обеспечивает увеличение ресурса галогенового светильника.

Трансформатор для галогенных ламп

Низковольтные лампы всегда включают через специальные блоки или защитные трансформаторы. Электронное устройство помогает «раскачать» или запустить галогенку, защитить лампу от короткого замыкания и перегрева.

Наиболее простые трансформаторы могут преобразовывать напряжение с сетевого уровня до 12 В, более сложные могут иметь встроенные программаторы или подключать одновременно 6-10 галогеновых ламп.

Заключение

Технология изготовления галогеновых лампочек за более чем сорокалетнюю историю была отработана и отшлифована почти до идеального состояния. Ушли в прошлое случаи взрыва колбы и перегорания нитей накаливания галогенок в момент старта. Несмотря на засилье светодиодных светильников, галогеновые лампы остаются все такими же популярными у профессионалов и знатоков осветительных приборов, как и двадцать лет назад.

Галогенные лампы и люстры: виды, свойства, характеристики

Освещение в доме должно быть удобным, красивым, а еще, желательно, недорогим. Как водится, получить все три желаемых качества одновременно не всегда реально, а красиво и удобно можно сделать, например, используя галогенные лампы и светильники. Они есть разных видов.

Содержание статьи

Что такое галогенные (галогеновые) лампы и чем они отличаются от обычных

Галогенные лампочки, как и обычные, являются лампами накаливания. В них тоже есть спираль, причем она тоже сделана из вольфрама. Отличие состоит в том, что в колбу закачан газ, содержащий пары галогенных элементов — йода и брома. Их наличие позволяет увеличить температуру нагрева вольфрама, что дает повышение мощности свечения. Эффективная светоотдача галогенных ламп — порядка 15-25 Лм/Вт. Очень неплохой показатель. Намного лучше чем у обычных ламп накаливания.

Так выглядят галогенные лампы

Имеют галогенные лампы накаливания и второе отличие от обычных: малые размеры колбы. Это связано также с наличием йода и брома. Стекло колбы не темнеет, так как испаренные с поверхности нити накаливания, молекулы вольфрама связываются с молекулами галогенов и возвращаются на нить. Поэтому колбу можно делать меньших размеров. Она может иметь действительно очень маленькие размеры — расстояние от нити накаливания до стенок колбы порой исчисляться миллиметрами. Именно эта особенность позволяет делать миниатюрные лампочки, внося разнообразие во внешний вид люстр. Есть немало видов, которые используются во встроенных светильниках.

Еще один момент: наличие йода и брома продлевает срок жизни спирали. Галогенки могут работать 2000-4000 часов (это почти в два раза больше, чем обычные лампы накаливания). Если включать их через устройство плавного пуска, срок эксплуатации можно удвоить.

Галогенные лампы тоже имеют спираль накаливания из вольфрама

Кроме перечисленных особенностей, есть у галогеновых ламп еще одно преимущество: они могут работать от постоянного тока. Есть варианты для 6 В, 12 В и 24 В. Наиболее распространенные — на 12 вольт. Для работы галогенных ламп с постоянным напряжением необходим преобразователь. При его подборе важно мощность взять с запасом — суммарная мощность подключаемых осветительных приборов не должна быть больше мощности блока питания. А лучше иметь запас в 10-20%.

Преимущества и недостатки

Появились галогеновые лампы как замена обычным лампам накаливания. Если сравнивать с ними, то достоинств масса:

• Небольшие размеры.
• Меньше потребление электроэнергии.
• Более длительный срок службы.
• Хорошая цветопередача.
• Стабильность светового потока (со временем яркость не меняется).
• Возможность использовать с пониженным и постоянным напряжением.
• Совместимость с диммерами (регулируется яркость света).

В общем, не самый лучший вариант, но неплохой

Недостатки тоже есть, но они из разряда эксплуатации. Хотя, это, несомненно, важные моменты. Итак, вот какие недостатки галогенных ламп:

• Требовательность к качеству питания. Плохо переносят даже небольшие отклонения от нормы, причем как в сторону увеличения, так и в сторону уменьшения напряжения.
• При установке необходимо работать в перчатках, чтобы на колбе не остались жировые пятна. В противном случае, под жировыми пятнами колба будет перегреваться и лампа быстро выйдет из строя.
• Малый срок службы. Даже при хорошем качестве напряжения, перегорают галогеновые лампочки часто. Если есть в доме хотя бы 12 штук, хоть раз в месяц придется менять сгоревшую.
• Негативно реагируют на частые включения/выключения.
• Сложность извлечения цоколя из патрона при разрушении лампы.

Вот такие галогенные люстры были популярны, да и сейчас есть похожие варианты

В свое время галогенные лампы были очень популярны из-за своего необычного вида, из-за миниатюрных размеров, из-за яркого свечения при таких маленьких габаритах. Это открывало большие возможности для моделирования освещения. На этом фоне со всеми недостатками мирились. С появлением на рынке светодиодов ситуация изменилась. Они еще меньше по размерам, менее требовательны к качеству питания, имеют в разы больший срок службы (даже если говорить о реальном, а не идеальном режиме эксплуатации). Ко всему они дешевле и потребляют значительно меньше электричества. В общем, не удивительно, что галогенные ламы постепенно вытесняются светодиодными.

Особенности эксплуатации

Один из важных недостатков галогенных лампочек — они требовательны к качеству питания. Плохо переносят как пониженное, так и повышенное напряжение. При отклонении от номинала на 4%, срок службы уменьшается на 40%, при отклонении на 6% — сокращается вдвое. А качество сетевого напряжения у нас далеко от идеала, так что проблемы быстро перегорающих галогенок далеко не редкость. Если стоит стабилизатор на входе в квартиру или дом, то проблем не будет. Если нет, то нужен стабилизатор хотя бы на линии освещения с галогеновыми лампами.

Есть еще один путь решения этой проблемы — установка устройства плавного пуска. Кроме стабилизации напряжения оно еще и плавно увеличивает ток, постепенно разогревая спираль. Это продлевает срок эксплуатации галогенных ламп в несколько раз. В рекламе указывают в 5-7 раз, но в реалии раза в 2-3, что тоже немало.

Не браться за корпус руками: от распаковки до установки

Что еще стоит помнить, так это то, что браться руками за колбу галогенные лампочки нельзя. Почему? Даже от чисто вымытых рук остается след. Это кожное сало. При работе источника света оно очень быстро сгорает, оставляя  темный след. Эти темные места очень сильно разогреваются. Локальный нагрев ведет к разрыву колбы — галогенка буквально взрывается. Чтобы в таком случае не было травматизма, колбы делают из специального стекла и/или двойной. В любом случае установку лучше проводить в нитяных перчатках, предварительно протерев поверхность колбы тряпкой из микрофибры, смоченной спиртом.

Точечные светильники под галогенки могут быть самыми разными

Еще несколько нюансов: галогенные лампы не любят частых включений/выключений, не переносит попадания влаги. Все это вносит ограничения на область применения. Ставить их можно только в помещениях с нормальной влажностью, где исключено попадание брызг. И еще важный момент: установка и замена галогеновых ламп должна проводиться при снятом напряжении. Выключатель в комнате — это не то. Необходимо выключить автомат защиты или выкрутить пробку.

Рабочее напряжение галогенных ламп накаливания

Как уже говорили, галогенки могут работать с разным напряжением:

• Переменным частотой 50 Гц и напряжением 110 В или 220-230 В.
• Постоянным:

Галогенные лампы на 220 В могут быть небольшого размера

Для питания постоянным пониженным напряжением, требуется преобразователь сетевого напряжения в пониженное. К нему галогенные лампочки подключаются параллельно. Суммарная мощность подключаемых ламп не может быть больше мощности блока питания. По-хорошему, общая мощность ламп должна быть хотя бы на 10% ниже. При разбивке на группы, лучше сделать несколько небольших групп. Да, придется ставить несколько блоков питания, но они обойдутся в меньшую сумму, чем один мощный. Еще один момент: маломощные блоки питания шумят меньше.

Адаптер для питания галогенных ламп постоянным током имеет небольшие размеры

При разбивке на группы и выборе адаптеров питания надо учитывать еще такой параметр, как минимальная нагрузка (минимальна мощность). Мощность подключаемых ламп не может быть меньше этой цифры.

Цоколи и разновидности форм

Галогенные лампы накаливания выпускаются с разными цоколями. Винтовые, как у обычных ламп накаливания — типа E 27 и E 14. Штырьковые — две ножки из тонкой проволоки на некотором расстоянии друг от друга. Эти цоколи обозначаются латинской буквой G, дальше стоит цифра, обозначающая расстояние между выводами. Наиболее распространенные G4, G 5.3; часто встречаются G 53, GZ4, GY4, GX5,3. Есть и более сложные для описания типы цоколей. Их обозначение и внешний вид можно увидеть на рисунке внизу. Это все малоточные модификации.

Галогенные лампы типа GU,  G9 и  G 10  подключаются напрямую к 220 В. Причем размеры их остаются такими же небольшими.

Цоколи и их изображение

Еще можно разделить галогеновые лампы на капсульные и с защитным стеклом. Капсульные — совсем маленькие. Их называют еще пальчиковые — по размерам они где-то как фаланга мизинца.  Внутри каждой галогенки с защитным стеклом есть такая миниатюрная — капсульная. Тело накала в них может располагаться параллельно или перпендикулярно вводам.

Защитное стекло может иметь рефлектор — для создания направленного пучка света. Это еще увеличивает эффективность от использования лам, так как лучи, направленные назад, отражаются от поверхности рефлектора. Кроме того, рефлектор отражает тепло, что повышает температуру нагрева спирали. То есть, света «становится» еще больше.

Форма колбы тоже может быть разной

Еще есть линейные галогенные лампы. Они используются в подсветке рабочих поверхностей, для освещения производственных помещений. Могут иметь два одинаковых цоколя или только один. Они практически не используются в быту, так как при малых размерах имеют высокую мощность — от 1 кВт до 20 кВт. Зато они востребованы для наружного освещения: их ставят в прожектора.

Чтобы галогеновые лампочки часто не перегорали

Как уже говорили, срок службы галогенных ламп — около 2000 часов. Если горят они хотя бы 8 часов в день, при идеальном питании, могут отработать около года. Чтобы они реже перегорали, можно сделать следующее:

• Поставить блок защиты галогенных ламп. Он защищает от скачков напряжения, и, при включении, плавно — в течение 1-2 секунд — поднимает ток. Также плавно он его снижает. Подбирают его по мощности подключаемой нагрузки, но должен быть запас в 10-20%.
• Если есть диммер, можно обойтись без блока защиты. Но выключать и включать лампы надо плавно.

  Внимательно читаем надписи))

• Раз в полгода проводить чистку. В перчатках, при помощи тряпки из микрофибры, смоченной в спирту,  протирать контакты (цоколь) от нагара и продуктов окисления.  Если есть возможность, надо очищать и патрон — от нагара и пыли. Протирать надо и колбу — от пыли. И тоже чистой микрофиброй со спиртом.

Проведение профилактических работ для более длительного срока службы

В общем, для нормальной работы, этим осветительным приборам необходимо стабильное напряжение и профилактический уход. И еще один момент: при выборе внимательно читайте надписи. Если вы выбираете для «обычной» сети, смотрите чтобы было написано 220 В (или 230 В). Просто некоторые модели имеют такой световой поток: 220 Лм (люмен). Мы, увидев желаемую цифру, часто даже не читаем какое дальше стоит обозначение. А потом, поставив лампу, рассчитанную на 12 В, в светильник с питанием 220 В, удивляемся, почему она сгорела. Поверьте, такое случается не так уж редко. Будьте внимательны!

Галогенная лампа — это… Что такое Галогенная лампа?

Галоге́нная ла́мпа — лампа накаливания, в баллон которой добавлен буферный газ: пары галогенов (брома или йода). Это повышает время жизни лампы до 2000—4000 часов, и позволяет повысить температуру спирали. При этом рабочая температура спирали составляет примерно 3000 К. Эффективная светоотдача большинства массово производимых галогенных ламп на январь 2012 составляет от 15 до 22 лм/Вт.

Принцип действия

Электрический ток, проходя через тело накала (обычно — вольфрамовую спираль), нагревает его до высокой температуры. Нагреваясь, тело накала начинает светиться. Однако из-за высокой рабочей температуры атомы вольфрама испаряются с поверхности тела накала (вольфрамовой спирали) и осаждаются (конденсируются) на менее горячих поверхностях колбы, ограничивая срок службы лампы.

В галогенной лампе окружающий тело накала йод (совместно с остаточным кислородом) вступает в химическое соединение с испарившимися атомами вольфрама, препятствуя осаждению последних на колбе. Этот процесс является обратимым — при высоких температурах вблизи тела накала соединение распадается на составляющие вещества. Атомы вольфрама высвобождаются таким образом либо на самой спирали, либо вблизи неё. В результате атомы вольфрама возвращаются на тело накала, что позволяет повысить рабочую температуру спирали (для получения более яркого света), продлить срок службы лампы, а также уменьшить габариты по сравнению с обычными лампами накаливания той же мощности.

Галогенные лампы одинаково хорошо работают на переменном и постоянном токе. При применении плавного включения срок службы может быть повышен до 8000-12 000 часов.

Преимущества и недостатки

Добавление галогенов предотвращает осаждение вольфрама на стекле, при условии, что температура стекла выше 250 °C. По причине отсутствия почернения колбы, галогенные лампы можно изготавливать очень компактными. Малый объём колбы позволяет, с одной стороны, использовать большее рабочее давление (что опять же ведёт к уменьшению скорости испарения нити) и, с другой стороны, без существенного увеличения стоимости заполнять колбу тяжёлыми инертными газами, что ведёт к уменьшению потерь энергии за счёт теплопроводности. Всё это удлиняет время жизни галогенных ламп и повышает их эффективность.

Цветопередача

Галогенные лампы обладают очень хорошей цветопередачей (Ra 99-100), поскольку их непрерывный спектр близок к спектру абсолютно чёрного тела с температурой 2800-3000K. Их свет подчёркивает тёплые тона, но в меньшей степени, чем свет обычных ламп накаливания.

Применение

Хотя галогенные лампы не достигают эффективности люминесцентных и тем более светодиодных ламп, их преимущество состоит в том, что они могут быть без каких-либо доработок использованы как прямая замена обычных ламп накаливания, например, с диммерами и с выключателями с подсветкой («с огоньком»).

Галогенные лампы также активно используются в автомобильных фарах благодаря их повышенной светоотдаче, долговечности, устойчивости к колебаниям напряжения, малым размерам колбы.

Мощные галогенные лампы используются в прожекторах, рампах, а также для освещения при фото-, кино- и видеосъёмке, в кинопроекционной аппаратуре.

Галогенные лампы с небольшой температурой тела накаливания являются источниками инфракрасного излучения и используются в качестве нагревательных элементов, к примеру в электроплитах^[1], микроволновках (гриль), паяльниках (спайка ИК-излучением термопластов).

Исполнение

Галогенные лампы могут быть изготовлены как в компактных типоразмерах MR16, MR11, с цоколем GU 5.3, G4, GY 6.35 (на 12 вольт) или G9, GU10 (на 220 или 110 вольт), так и с цоколем Эдисона Е14 или Е27 (на 220 или 110 вольт), линейные с цоколем R7 различной длины (L=78 мм, L=118 мм и др.). Колба ламп может быть прозрачной, матированной, а также иметь рефлектор и/или рассеиватель.

Лампы типоразмеров MR предназначены для установки в транспортных средствах (автомобилях, мотоциклах, велосипедах), а также, при подключении через трансформатор, могут быть использованы для стационарного освещения («точечное освещение», компактные светильники) от бытовой сети.

Лампы типоразмера GU используются для стационарного освещения аналогично лампам MR, в отличие от последних не требуя трансформатора. Определить, лампа какого типа (MR или GU) установлена в данном светильнике или световой «точке», не вынимая лампу, легко, проследив, как меняется яркость лампы при включении и выключении: лампа GU загорается и гаснет практически мгновенно, а лампа MR — плавнее, обладая определённой инерцией (порядка 1/2 секунды).

Лампы с цоколем Е14 (миньон) или Е27 (стандарт) предназначены для замещения обычных ламп накаливания. Они снабжены дополнительной внешней колбой (по форме и размерам напоминающей колбу обычных ламп накаливания), защищающей внутреннюю кварцевую колбу от загрязнений, случайных прикосновений и контакта с легкоплавкими материалами.

Особенности эксплуатации

Галогенные лампы очень чувствительны к жировым загрязнениям, поэтому их внутренних колб нельзя касаться даже чисто вымытыми руками. Ввиду высокой температуры колбы любые загрязнения поверхности (например, отпечатки пальцев) быстро сгорают в процессе работы, оставляя почернения. Это ведёт к локальным повышениям температуры колбы, которые могут послужить причиной её разрушения (поэтому, из-за высокой температуры, колбы изготавливаются из кварцевого стекла). При их установке следует держать колбу лампы через чистую салфетку (или в чистых перчатках), а при случайном касании тщательно протереть колбу тканью, не оставляющей волокон (например микрофиброй) со спиртом.

Поскольку колба галогенной лампы разогревается до пожароопасных температур, то её следует монтировать так, чтобы в дальнейшем полностью исключить всякую возможность её соприкосновения с любыми находящимися поблизости предметами и материалами, и тем более человеческим телом.

При использовании галогенной лампы с диммером необходимо время от времени включать лампу на полную мощность, чтобы испарить накопившийся на внутренней части колбы осадок йодида вольфрама.

IRC-галогенные лампы

Новым направлением развития ламп является т. н. IRC-галогенные лампы (сокращение IRC обозначает «инфракрасное покрытие»). На колбы таких ламп наносится специальное покрытие, которое пропускает видимый свет, но задерживает инфракрасное (тепловое) излучение и отражает его назад, к спирали. За счёт этого уменьшаются потери тепла и, как следствие, увеличивается эффективность лампы. По данным фирмы OSRAM, потребление энергии снижается на 45 %, а время жизни удваивается (по сравнению с обычной галогенной лампой).

Примечания

Галогеновые лампы (57 фото): галогенные лампочки для люстры и потолочных светильников, сравнение со светодиодными и выбор

Высокие цены на электричество приводят к тому, что люди пытаются сэкономить денежные средства на подобном ресурсе, приобретая разнообразные энергосберегающие лампочки и приборы. Выбирая лампу для домашнего использования, необходимо обращать внимание не только на ее экономичность, но и на длительный срок использования, а также другие критерии и характеристики.

Галогеновые лампы для дома пользуются большой популярностью у потребителей, так как они отличаются продолжительным сроком службы, прекрасно освещают помещение, а также представлены в разнообразных формах и размерах.

Что это такое?

Галогеновые лампы схожи с привычными лампами накаливания. Для изготовления тела накаливания применяется проволока из вольфрама, которая скручивается в спираль. Сама же лампочка представляет собой стеклянную колбу, в середину которой помещено тело накаливания и закачан специальный газ. В качестве подобного газа используются пары брома или йода.

Они не допускают, чтобы испаряющийся в процессе нагревания вольфрам оседал на стенки лампочки. Благодаря применению таких газов, увеличивается срок службы галогеновой лампы по сравнению с другими осветительными приборами. Сама колба производится из особого материала – кварца, он с легкостью переносит высокие перепады температуры. Благодаря жаропрочности кварцевой колбы, ее габариты могут быть очень маленькими по сравнению с другими лампочками.

Благодаря добавлению брома или йода, получилось почти полностью убрать такой процесс, как затемнение колбы, который со временем влиял на качество потока света, делая его более слабым и тусклым.

Принцип действия и свойства

Несмотря на схожесть галогеновых и обычных лампочек накаливания, принцип действия у них значительно отличается. Во время использования лампочки галогена, когда нить накаливания сильно нагревается – высвобождаются летучие соединения вольфрама. Благодаря заполненному брому или йоду, который вступает в реакцию с атомами вольфрама, последние элементы не способны осесть на стенках колбы.

Подобный процесс имеет и обратную реакцию: когда такие соединения находятся поблизости от нити накаливания, они начинают распадаться на составные части. Получается, что атомы вольфрама, высвободившиеся из распавшегося соединения, возвращаются на нагретую вольфрамовую спираль либо оседают поблизости от нее. Возвращенные атомы вольфрама продлевают срок службы не только нити накаливания, но и самой лампочки.

Галогеновые лампы обладают очень хорошей цветовой температурой, исходящий от них спектр цвета передает более теплые тона, чем другие осветительные приборы.

К отличительным особенностям подобных лампочек относят:

• Возможность создания разнообразных вариантов освещения в комнатах – от пучка света, который будет узко направлен в одну сторону, до создания рассеянного светового потока, который будет отличаться большой шириной, и уберет малейшие намеки на тень.
• Световой поток не потускнеет по прошествии определенного времени, даже если подобная лампочка будет оставаться постоянно включенной.
• Освещение получается более ярким, хотя мощность может быть одинаковой. Например, обычная лампа накаливания в 60 Ватт по мощности будет сравнима с галогенной лампой в 40 Ватт.
• Небольшие размеры позволяют использовать ее в качестве точечного освещения на подвесных потолках, создавая даже оригинальные композиции по освещению.
• Энергосберегающий эффект создается за счет высокой яркости и улучшенной цветопередачи.

К неоспоримому преимуществу также можно отнести длительный срок эксплуатации. Чтобы выбранный прибор прослужил вам как можно дольше, необходимо правильно выбрать вид лампочки, соотнеся ее характеристики с вашими потребностями.

Классификация и технические характеристики

Несмотря на то что галогенные лампы немного уступают по эффективности люминесцентным, они пользуются широкой популярностью, так как не требуют специальных доработок. Они используются с диммером и выключателем с подсветкой как для создания освещения в квартирах, так и для освещения нежилых помещений. Используя специальные линзы, «галогенки» устанавливаются многими водителями также в автомобильные фары.

В зависимости от конструкционных особенностей и способов использования, галогенные лампы делятся на несколько видов.

Линейная лампа

Это самый старый вид подобных изделий. Она выполняется в виде небольшой по размерам трубы, изготовленной из кварца. Обладает двумя выводами, которые находятся с обеих сторон. Нить накаливания удерживается благодаря присутствию специальных креплений. Цоколи (R7s) также размещаются с двух сторон этой лампы. Ко всему прочему, она отличается довольно скромными размерами. Подобное изделие характеризуется высокой мощностью, которую оно потребляет, поэтому его не следует использовать в качестве бытового осветительного прибора.

Лампы устанавливаются в основном для прожекторного освещения.

Встречаются также современные вариации линейной лампы галогена – лампа, заливающая свет. Она характеризуется высокой ударопрочностью. Такие модификации могут применяться в бытовых целях в качестве источника внутреннего или наружного освещения. Обратите внимание, что большинство моделей линейных лампочек должно быть расположено в горизонтальных плоскостях, чтобы конденсаторы не выходили наружу. Даже маленький угол наклона может привести к поломке данного прибора, значительно уменьшив срок эксплуатации.

С внешней колбой

Это устройство работает от сетевого напряжения. Его внешний вид очень похож на привычную лампу накаливания. Целью их производства и была замена обычных лампочек накаливания. Им не потребуются особые светильники или определенный способ подключения. Лампочки с внешней колбой можно подключить непосредственно к бытовой электрической сети, без применения трансформатора. Характеризуются такие изделия обычным стандартизированным цоколем E27 и E14.

Если брать во внимание, что период службы вольфрамовых ламп зависит от величины напряжения, а также насколько оно стабильно подается, тогда во время установки нового освещения лучше подключать галогеновые изделия через специализированное устройство – блок для защиты галогенных лампочек. Подобный регулятор позволит создать плавный пуск, выступая в качестве фильтра, он сохранит осветительный прибор от нестабильной работы напряжения.

Внешняя колба по размерам и форме может соответствовать привычной лампочке накаливания. В середине же будет располагаться линейная или малюсенькая галогеновая лампочка. Внешняя оболочка используется, чтобы защитить кварцевую колбочку от лишних прикосновений, а также загрязнения.

Встречаются некоторые варианты подобных изделий, у которых будут отличаться внешние колбы. Они могут быть:

• молочного цвета;
• изготовленными из прозрачного стекла;
• матированными или тонированными;
• созданными из стекла, которое впитывает практически в полной мере ультрафиолетовые лучи.

Так как внутренняя колба отличается крохотными размерами, это способствует тому, что внешняя оболочка также может обладать миниатюрными параметрами. Поэтому такие капсульные лампы могут применяться в крошечных светильниках, поддерживая при этом достаточную освещенность. Они также могут выпускаться в виде шестигранников или свечей, чтобы заменить обычные лампочки в декоративных светильниках.

С отражателем света

Это один из наиболее популярных видов галогенных лампочек, востребованность которых постоянно увеличивается, так как они используются в качестве точечных светильников, а также для формирования освещения в целом в комнате. Благодаря точной передаче света, подобные изделия не оказывают пагубного влияния на глаза и не утомляют их. Такое рефлекторное освещение используется в детских комнатах, чтобы ребенок мог подолгу рисовать, читать и заниматься любимыми делами, не напрягая зрение лишний раз.

Рефлекторная галогенная лампа состоит из маленькой колбочки, находящейся в центральной части специального отражающего элемента – рефлектора. Благодаря такому устройству, осуществляется перераспределение и фокусирование потока света, который вырабатывается лампой, в пространство. Рефлекторы производятся из разнообразных материалов, но самыми популярными являются алюминиевые отражатели, так как они позволяют отводить тепло вперед, оберегая тем самым окружающую поверхность от перегрева.

Такая низковольтная капсульная лампочка может с легкостью применяться в светильниках открытого типа. Лампы с отражателем света могут стать настоящим украшением потолка, формируя подобие звездного неба или другие оптические иллюзии, в зависимости от вашего воображения и выбранного стиля для обустройства помещения.

Инфракрасные

Относятся к экономичному варианту галогенных лампочек, так как они отражают инфракрасное излучение. В подобном изделии колба обладает особым покрытием, которое не допускает пропускание инфракрасных лучей, а позволяет отражать их назад, возвращая их и пары галогена обратно на нить накаливания. В связи с этим увеличивается мощность такого источника света.

Как подключить и заменить?

Перед покупкой попросите проверить галогеновую лампочку. Подобная проверка убережет вас от ненужных действий, например, если после монтажа или замены подобного изделия, свет не появится, то вы будете знать, что проблема не в самой лампе, а в проводке или неправильном подключении.

Во время установки и замены лампочек следуйте нехитрым правилам:

• Не дотрагивайтесь до лампочек голыми руками. На руках присутствует кожный жир, и даже малейшая его капелька на подобном устройстве способна очень сильно снизить полезный срок службы.
• Установку и замену таких изделий лучше осуществлять в хлопчатобумажных перчатках. Некоторые производители добавляют такие перчатки в комплект к светильнику либо лампе. Если этих перчаток не оказалось под рукой, возьмите сухую чистую тряпочку.
• Если вы дотронулись до лампочки рукой, обязательно обезжирьте ее. Для это стоит протереть изделие спиртом. Дождитесь, пока она полностью высохнет, на это потребуется определенное время (приблизительно полчаса). Если не дождаться высыхания и начать замену галогенных лампочек, во время нагревания остатки спирта могут вспыхнуть.
• Позаботьтесь о приобретении трансформатора, к которому можно подключить диммер. Эти комплектующие будут предохранять галогенные лампы от излишних перепадов напряжения и уберегут приборы от короткого замыкания.

• Располагайте трансформатор не ближе, чем в 30 сантиметрах от лампочек, чтобы предотвратить перегревание приборов.
• Установка специального устройства с плавным пуском также поможет продлить жизнь подобным изделиям. В дополнение ко всему прочему, у вас получится красивое и приятное для глаз нарастание яркости освещения.
• Осуществляя переделку или замену перегоревшей лампочки, не старайтесь сразу же дотронуться до нее, она будет очень горячей и может обжечь вас.
• Если вы осуществляете монтаж галогенной лампочки в подвесной потолок, тогда позаботьтесь о создании отличной вентиляции. Так как во время работы подобные лампочки выделяют большое количество тепла и при отсутствии вентиляции они будут быстрее портиться и перегорать.

После замены галогеновой лампочки, ее необходимо утилизировать. Подобные изделия безопасны, содержание галогенов в них ничтожно мало, поэтому их можно выбрасывать в мусорное ведро с другими бытовыми отходами.

Не стоит только бросать подобные изделия в контейнеры для утилизации стекла, так как структура их стекла отличается от того, из которого изготавливаются бутылки.

Где используются?

Галогенные лампы нашли широкое применение как для обустройства освещения внутри помещения, так и за его пределами:

• Если подобное изделие отличается большими габаритами, тогда оно используется в качестве прожекторов для освещения улиц или территории загородного дома.
• Точечные светильники могут прекрасно влиться в любой интерьер, независимо от того, в каком стиле он выполнен. Подобное точечное освещение способно подчеркнуть или разграничить отдельные зоны или переходы пространства. С этой целью используются капсульные модели или модели с отражателем.
• Подобные лампочки можно установить на натяжных потолках, встроить в алюминиевые или гипсокартонные конструкции, все зависит от дизайнерских идей и задумок.
• Потолочные светильники способны имитировать звездное небо, создавая романтическое настроение или настраивая на положительный лад. Используя диммеры, можно регулировать освещение, создавая интимную атмосферу в спальне.

• В качестве замены привычных ламп накаливания галогенные модели могут устанавливаться в люстры и другие потолочные светильники.
• Благодаря тому, что освещение, создаваемое галогенными лампочками не оказывает негативного влияния на зрение и не утомляет глаза, их очень часто устанавливают в торшеры или прикроватные светильники. Направленный луч света позволит читать занимательную книжку или журнал, лежа в постели или удобно устроившись в любимом мягком кресле.
• Не меньшей популярностью галогенные лампочки пользуются у автомобилистов, так как они позволяют прекрасно освещать дорогу в ночное время суток или в условиях недостаточной видимости.

Сравнение со светодиодными: плюсы и минусы

Несмотря на большую популярность галогенных лампочек, некоторые потребители предпочитают вместо галогенового светильника остановить свой выбор на светодиодных аналогах. Задаваясь вопросом, какие лучше для дома использовать лампочки, попытаемся сравнить два изделия по ключевым характеристикам:

• Если проанализировать потребление электроэнергии, то галогеновые лампочки потребляют ее больше, чем диодные. Но по сравнению с обычными лампочками накаливания, лампы-галогены являются более экономичным и выгодным вариантом.
• Обе модели отличаются большой передачей света, разница заключается в том, что светодиодная подсветка способна излучать свет, который отличается по цветовой температуре. То есть, например, белый свет диодных лампочек может быть различным, варьируясь от теплого до холодного оттенков.
• Самыми яркими видами лампочек считаются светодиоды, при меньшем потреблении электрической энергии они производят большую мощность. К недостаткам галогенных ламп также можно отнести их нагрев во время работы, диодные лампы нагреваются в меньшей степени.

• Существуют различия в продолжительности срока службы подобных изделий. Галогены светят и перегорают после 2.5 тысяч часов непрерывной работы, у светодиодных моделей этот показатель выше и составляет 100 тысяч часов непрерывного освещения.
• Несмотря на все вышеперечисленные характеристики, галогенные лампочки обладают существенным преимуществом по сравнению с диодными аналогами – это их стоимость. Не каждый сможет выделить из семейного бюджета существенную сумму на приобретение одной лампочки, не говоря уже о том, если нужно заменить точечные светильники по всей квартире или дому. Получится огромная и внушительная сумма. В отличие от диодных, галогены может позволить себе каждый, не нанеся серьезный ущерб семейному бюджету.
• К недостаткам диодных ламп относят также невозможность создания равномерного распределения потока света. Они характеризуются в целом направленным потоком, который в некоторых случаях может вызвать «пятнистость».

Как правильно выбрать?

Приобретая галогеновые лампы, обязательно обращайте внимание на цоколь и габариты самой лампочки. Очень важно, чтобы подобный элемент располагался как можно дальше от тех частей светильника, которые могут расплавиться под воздействием повышенного тепла, исходящего от лампы. Иначе светильник может испортиться или стать причиной возгорания.

Если предполагается размещение галогенных лампочек в помещении, где наблюдается высокая влажность, например, использование ее для бани или освещения в ванной комнате, тогда стоит отдать предпочтение низковольтным вариантам.

В зависимости от личных предпочтений, вы можете сделать выбор в пользу холодного белого света галогенных ламп либо в пользу теплого желтого освещения.

Помните, что для рабочего кабинета или офиса, где постоянно напрягается зрение во время работы за компьютером или разного рода документацией, лучше остановить свой выбор на белом свете, который будет максимально соответствовать дневному освещению. Для домашней обстановки более предпочтительным является мягкий желтый свет, так как глаза в таком освещении не так сильно напрягаются.

Можно использовать оригинальные варианты ламп для создания неординарного точечного освещения в подвесных или натяжных потолках. Если планируется создание освещения для выставочных стендов, витрин в магазинах, а также неординарных подсветок, рекомендуется использовать цветные галогенные лампы, например, красные, оранжевые или голубые.

Также при выборе галогенных ламп можно ориентироваться на отзывы клиентов, которые уже успели воспользоваться определенным продуктом.

Примеры и варианты

К наиболее популярным вариантам галогенных ламп относится продукция:

• Osram – лампы используются для установки в автомобильные фары, подсветки торговых площадей, создания внутреннего и внешнего освещения в помещениях и на улице.
• Фирмы MTF – компания выпускает изделия, которые применяются для создания освещения в автомобилях.
• Японского производителя Koito – компания предлагает широкий ассортимент и модельный ряд. Их изделия устанавливаются как для создания освещения в помещении, так и для наружного применения.
• Отечественной торговой марки «Оптима» – лампы отличаются не только высоким качеством, но и приемлемой ценой. Поэтому такое изделие может позволить себе каждый, независимо от уровня своего дохода.

Сравнение светодиодных и галогенных ламп для дома смотрите в следующем видео.
