размеры, опирание, как сделать своими руками

Грамотное выполнение армирования строений из газобетона является залогом долговечности возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при необходимости повысить уровень прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов. Это помогает распределить нагрузки от перекрытий и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.

Стрелки на элементе указывают правильное направление выполнения монтажа.

Справка

Такой вариант принято считать самым простым и не требующим особых знаний для установки.

В тоже время это решение является самым дорогим по стоимости.

Основными преимуществами являются:

  • правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
  • газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
  • ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому
    не вызывает снижения показателей тепловой эффективности    , и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

  • Высота — 124 мм;
  • Ширина — 115 мм, 150 мм, 175 мм;
  • Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе .

В приведенной по ссылке статье представлена информация о выпускаемых размерах этих элементов и о способе самостоятельного изготовления.

U-образные перемычки являются сборными элементами. Они легко пилятся под необходимую длину с помощью . В борозды изделий закладывается сварная арматурная каркасная конструкция, после чего монтаж производится над оконным или дверным проемом посредством деревянной опалубки. Железобетонные элементы изготавливаются с применением тяжелых смесей на основе бетонов и арматурных прутов.

Важно!

Если стены дома не планируется утеплять, не забудьте внутри конструкции разместить вставку из пенополистирола или другого утеплителя.

Железобетонные перемычки

Эти заводские изделия представляют собой балки из бетона с арматурой внутри.

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

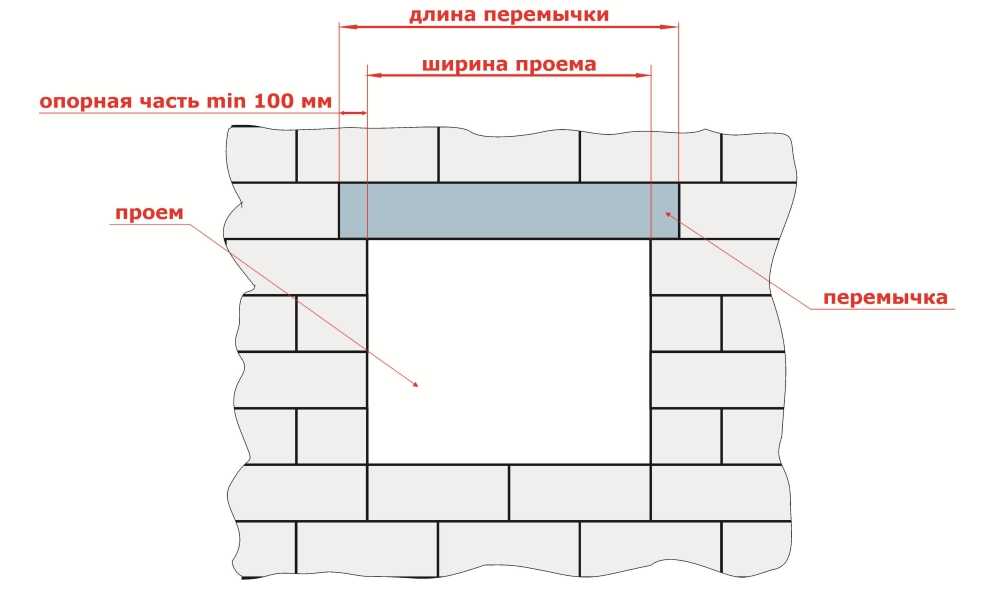

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Тип перемычкиДлина проёма максимальнаяОпирание на кладкуКонструктивные особенности
Армированная несущая конструкция газобетонная174 см25 смНе нуждается в дополнительном утеплении
Несущая конструкция из железобетона с применением несъёмной опалубки в виде U-образных блоков300 см25 смНе нуждается в дополнительном утеплении
Монолитная железобетонная конструкция несущего типаВ соответствии с длиной балки35 смНуждается в дополнительном утеплении
Выполнение армированием120 смВведение арматуры за проём на 0,5 мЖелательно осуществлять рядовое армирование над проёмами
Монолитная не несущая конструкция из железобетона200 см35 смНуждается в дополнительном утеплении
Конструкция не несущего типа на основе металлических уголков120 см20 смНуждается в заглублении в кладку

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

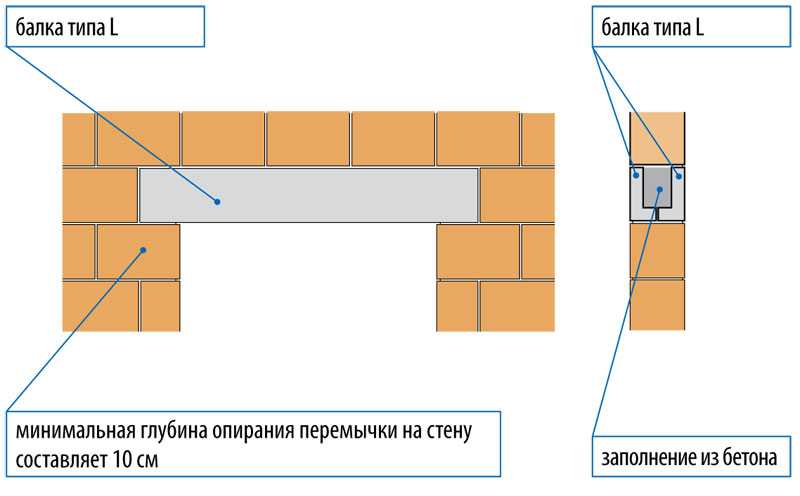

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра.

Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из .

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков.

Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про . Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.

Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Важно!

Если предполагается выполнять оштукатуривание газобетонного строения, то металлические перемычки из уголков нужно оборачивать специальной штукатурной сеткой.

А вот вариант с применением арматуры:

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Газобетонные перемычки: достоинства, монтаж, хранение

Содержание

  1. Основные преимущества
  2. Способы устройства перемычки
  3. Армирование газобетона
  4. Применение U-блоков
  5. Стандартные перемычки
  6. Через какое время перемычку разрешается «нагружать»?
  7. Процесс монтажа
  8. Хранение и подготовка

Основное предназначение перемычек из газобетона – перекрытие проемов для оконных и дверных конструкций в объектах разного назначения. Они представляют собой силовую конструкцию, способную воспринимать вертикальные нагрузки, создаваемые кладкой и плитами перекрытия. Основное предназначение – передача нагрузочного воздействия от выше расположенной конструкции и сохранение целостности проема. Изготавливают газобетонные перемычки из ячеистого бетонного состава, прошедшего автоклавное затвердевание и соответствующего технологическим требованиям.

Основные преимущества

Перемычки из газобетона обладают определенными положительными качествами:

  1. Удобное применение – стены получаются ровными, по ним лучше выполнять отделку.
  2. Энергоэффект – ровные геометрические параметры перемычек дают возможность монтировать их с помощью клеевого состава, полностью исключая образование «мостика холода».
  3. Нет необходимости в утеплении – из-за низкого показателя тепловой проводимости перемычки не нуждаются в дополнительном утеплительном слое, что создает определенные преимущества.
  4. Универсальность – перемычки из газобетона могут иметь различные размеры. Они разработаны с таким расчетом, чтобы применять их для наиболее популярных размеров проемов.

Кроме того, с помощью таких элементов можно перекрыть разные пролеты при одном параметре длины перемычки.

Способы устройства перемычки

Их несколько:

  • заливка бетона в U-блок;
  • устройство бетонной перемычки в опалубочной конструкции;
  • приобретение готового элемента.

Армирование газобетона

Блочный ряд, на который накладывается перемычка, следует заармировать парой прутьев, перекрывая кладку с каждой стороны минимум на девяносто сантиметров.

Так делают из-за того, что перемычка и все элементы, расположенные выше, давят на опорную точку. Армирование таких мест необходимо, чтобы избежать образования трещин.

Толщина элемента должна совпадать с толщиной стенки.

Если проемная часть длинная, и необходима перемычка с максимальным показателем прочности, то рекомендуется изготовить ее по деревянной опалубке, утеплив пенополистирольным материалом. При этом утеплительный слой располагается с внешней стороны, толщина его должна быть не менее пяти сантиметров.

Элементы опалубки должны отличаться прочностью и жесткостью, чтобы не создавать провисаний от тяжести бетонного раствора.

Низ перемычки работает на растяжение. Проще говоря, большая часть работы арматуры выпадает на нижнюю часть прутьев. Отсюда следует, что они должны быть значительно мощнее.

Обеспечивается это увеличением диаметра прутьев или их дополнительным количеством.

Возводя самодельную перемычку, придется учесть определенные моменты:

  • длину проема;
  • необходимость утепления;
  • размеры арматуры и схему арматурного каркаса;

  • длину опираний на стены;
  • порядок устройства опалубки;
  • марку применяемого бетонного раствора;
  • время, необходимое для затвердевания.

Применение U-блоков

Такой вариант лучше всего применять при обустройстве обычных проемов для оконных и дверных блоков. Он представляет собой подготовленную несъемную опалубочную конструкцию, требующую минимального утеплительного слоя в два – три сантиметра.

Газобетонные перемычки в форме U-блоков можно приобрести в готовом варианте, соответствующем требованиям ГОСТа, или сделать своими руками, выпилив в простых блоках желоба требуемых размеров.

Под U-блоки сооружается простая, но достаточно жесткая опора, способная выдержать не только их вес, но и массу арматурных прутьев с бетонным раствором.

Армирование в таких элементах представляет собой каркас из четырех – шести прутьев, диаметр которых составляет 1 – 1.2 см.

Стандартные перемычки

Заводской вариант представляет собой отличное решение, если необходимо сэкономить время на строительных работах. Отпадает надобность в подготовке опалубочной конструкции, вязке арматурного каркаса, заливке бетонного состава и выжидании срока, за который он набирает максимальную прочность.

Следует заметить, что газобетонные перемычки больших размеров отличаются большой массой, и для их монтажа потребуется кран. Есть и тонкие элементы, вес которых не превышает семидесяти килограмм. Их установка вполне по силам двум работникам.

При армировании готовой перемычки используется сварная арматура, покрытая особым составом, защищающим металл от образования коррозии.

Через какое время перемычку разрешается «нагружать»?

В первую очередь, залив бетонную массу в опалубку, все накрывается полиэтиленовой пленкой, чтобы влага из раствора не испарялась, и бетон получил возможность набирать нужную прочность. Кроме того, время от времени перемычку следует поливать водой.

В подобном состоянии элемент выдерживается от пяти до семи дней. Здесь необходимо заметить, что чем выше температурный режим, тем быстрее бетон становится прочным. В холодное время года опалубочную конструкцию разрешается разбирать не раньше, чем через две недели.

Сняв опалубку, продолжают кладочные работы. В случае, когда опалубочные щиты ведению кладки не мешают, их оставляют на четыре недели.

Процесс монтажа

Для укладки перемычки из газобетона, независимо от точки размещения такой конструкции (для окна или двери), особые инструменты использовать не придется.

Для работы с газобетонными материалами требуются стандартные наборы, включающие в себя:

  • перемычки из блочного материала;
  • древесину, из которой изготавливаются опорные элементы;
  • строительный уровень;
  • мастерок и набор кельм;
  • бетономешалку для приготовления раствора;
  • инструмент для резки газобетона;
  • арматурные прутья требуемого диаметра, вязальную проволоку.

Монтаж перемычки состоит из нескольких рабочих этапов, выполняемых в определенной последовательности:

  • устанавливаются опоры из древесного материала, на которые лягут блоки;
  • на готовый каркас монтируется нужное количество блоков, чтобы создался нахлест на каждую проемную сторону, равный трети длины одного камня;
  • в подготовленную полость закладываются арматурные прутья;
  • производится заполнение бетонным раствором.

Хранение и подготовка

Опытные мастера имеют достаточно знаний в области сохранности и монтажа перемычек из газобетонного материала. Такие виды строительных работ подразумевают соблюдение температурного режима при хранении, который должен варьироваться в пределах пяти – двадцати пяти градусов тепла. Если данный показатель превышает допустимое значение, то газобетонную перемычку необходимо увлажнять. Более низкие температуры подразумевают применение специального клеевого состава для «холодного» периода, которым можно выполнять кладку при температуре не ниже пяти градусов мороза.

Особое внимание следует уделить месту хранения газобетонных блоков. Такое помещение должно отличаться ровностью напольной поверхности, иметь хорошее освещение.

Профессиональные строители смогут оказать услуги по укладке перемычек, гарантируя при этом надежность и качество.
